| Tipo di prodotto | Lavastoviglie da incasso |
| Marca | Fagor |
| Modello | LF-017 SX |
| Dimensioni (A x L x P) | 85 x 60 x 60 cm |
| Peso | Circa 45 kg |
| Alimentazione | 230 V, 10 A, 50 Hz |
| Capacità | 12 coperti |
| Programmi di lavaggio | Prelavaggio, Intensivo (70°C), Normale (65°C), Auto (55-65°C), Economico (50°C), Misto (50°C), Rapido (55°C), Express (40°C) |
| Funzioni aggiuntive | Partenza ritardata (fino a 9 ore), Riduzione tempo, Asciugatura plus, Mezzo carico, Carico superiore/inferiore |
| Consumo energetico (programma Economico) | 1,05 kWh per ciclo (12 coperti) |
| Consumo idrico (programma Economico) | 12 litri per ciclo |
| Durata programma Economico | Circa 138 minuti |
| Regolazione durezza acqua | Manuale o elettronica (5 livelli) |
| Indicatore sale | Spia luminosa sul cruscotto |
| Indicatore brillantante | Spia luminosa o visore ottico |
| Pulizia filtri | Ogni 3 mesi; smontaggio filtro interno, esterno e protezione |
| Pulizia bracci lavaggio | Ogni 3 mesi; smontaggio braccio superiore, inferiore e terzo braccio (se presente) |
| Pulizia interna | Con prodotto specifico ogni 3 mesi |
| Pulizia esterna | Panno umido con acqua e sapone; non usare abrasivi |
| Garanzia | 2 anni dalla data di acquisto (SAT ufficiale) |
| Pezzi di ricambio | Disponibili presso il Servizio di Assistenza Tecnica |
| Riparabilità | Riparazioni solo da SAT autorizzato; pena decadenza garanzia |
Domande frequenti - LF-017 SX FAGOR
Domande degli utenti su LF-017 SX FAGOR
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale LF-017 SX - FAGOR e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LF-017 SX del marchio FAGOR.
MANUALE UTENTE LF-017 SX FAGOR
INSTALLAZIONE E MONTAGGIO 32
USO DELL'APPARECCHIO E CONSIGLI PRATICI 39
MANUTENZIONE E PULIZIA DELL'APPARECCHIO 51
INDIVIDUAZIONE E SOLUZIONE DEI PROBLEMI 53
NEDERLANDS
INSTALLATIE EN MONTAGE 58
GEBRUIK VAN HET APPARAAT EN PRAKTISCHE ADVIEZEN 65
ONDERHOUD EN SCHOONMAKEN VAN HET APPARAAT 77
PROBLEMEN OPSPOREN EN OPLOSSEN 79
ΕΛΛΗΝΙΚΑ
CONDIZIONI DELLA GARANZIA
DUE ANNI DALLA DATA DELL'ACQUISTO
La Garanzia con una durata di fino a due anni è una garanzia diversa e addizionale che non pregiudica i diritti di cui gode il consumatore secondo la disposizioni di legge ed è rilasciata specificamente a favore del cliente e relativamente all'apparecchio a cui fa riferimento.
La Garanzia copre per un periodo di due anni a partire dalla data di acquisto dell'apparecchio, tutte le riparazioni eseguite dal Servizio di Assistenza Tecnica Ufficiale.
ESCLUSIONI DELLA PRESENTE GARANZIA.
I seguenti casi sono esclusi dalla copertura della presente Garanzia, e quindi sarà a carico dell'utente il costo totale della riparazione:
a) I guasti provocati da negligenza o mal uso dell'apparecchio da parte del consumatore.
b) I guasti provocati da cause fortuite, forza maggiore (fenomeni atmosferici o geologici) e sinistri.
c) I guasti o i danni derivanti dall'installazione errata o non conforme alle disposizioni legali o all'uso di energia o combustibile inadeguati.
d) La presente garanzia non copre le operazioni di manutenzione periodica del prodotto.
e) Gli apparecchi usati in impianti industriali o commerciali.
f) I danni eventualmente subiti dall'utente a conseguenza del mancato funzionamento dell'apparecchio per un guasto.
ANNULLAMENTO DELLA PRESENTE GARANZIA.
La presente Garanzia decade e quindi perde ogni validità in caso di manomissione, modifica o riparazione dell'apparecchio da parte di persone non autorizzate o di servizi tecnici estranei ai SAT ufficiali della marca.
NOTA BENE: PER POTER USUFRUIRE DI QUESTA GARANZIA, È ASSOLUTAMENTE INDISPENSABILE CHE L'UTENTE ATTESTI AL SERVIZIO DI ASSISTENZA TECNICA AUTORIZZATO DAL GARANTE LA DATA DI ACQUISTO DELL'APPARECCHIO MEDIANTE LA FATTURA UFFICIALE ORICEVISTA FISCALE. PER GLI APPARECCHI FORNITI PER ABITAZIONI DI NUOVA COSTRUZIONE, OCCORRE ATTESTARE LA DATA DI ABILITAZIONE ALL'USO DELL'APPARECCHIO.
La presente Garanzia è valida unicamente sul territorio dell'Unione Europea ed esclusivamente riguardo all'apparecchio citato ed è rilasciata da Fagor Electrodomésticos, S. Coop. B° San Andrés n° 18, 20500 Mondragón-Guipúzcoa. Per gli altri Paesi, rivolgersi al proprio rivenditore. Per gli altri Paesi, rivolgersi al proprio rivenditore.
INSTALLAZIONE E MONTAGGIO
1 DISIMBALLO DELLA LAVASTOVIGLIE
DISIMBALLO
Rimuovere di elementi interni di protezione: cunei di polistirolo per il fissaggio dei cestelli.
La targhetta delle caratteristiche è apposta sul bordo superiore della parte interna della porta. Questa targhetta non deve mai essere rimossa, dato che reca le informazioni relative al modello di lavastoviglie, all'alimentazione elettrica, al numero di serie e alla garanzia.
Nella parte posteriore de- lla lavastoviglie si trova il tubo dell'acqua:
a
Collegare il tubo al rubinetto dell'acqua, stringere il dado di fissaggio e assicurarsi che il tubo sia correttamente avvitato all'apparecchio.
Il tubo deve passare tra la parete e lo zoccolo inferiore della lavastoviglie (b1), allo scopo di evitare strozzature o una tensione eccessiva del tubo (b2).
Si consiglia di predisporre uno scarico fisso ad una altezza di 25-100 cm. dal pavimento.
Evitare che il tubo di scarico resti schiacciato, piegato o presenti strozzature.
Se la lavastoviglie dispone di presa per l'acqua calda, collegare il tubo al rubinetto dell'acqua calda. In questo caso, la temperatura massima non deve essere superiore a 60° C. Se si usa questo tipo di alimentazione idrica, occorre ricordare che potrebbe avere delle ripercussioni sul lavaggio e sull'asciugatura.
NOTA BENE
È importante che il gomito del tubo di scarico sia fissato correttamente all'uscita per evitarne la caduta e il conseguente rischio di allagamento. La pressione di funzionamento dell'acqua (minima e massima) deve essere compresa tra 0,05 e 0,1 MPa.
3
CONNESSIONE ELETTRICA
Prima di eseguire le connessioni elettriche, consultare la targhetta delle caratteristiche situata sul bordo superiore della porta. Assicurarsi che la tensione che arriva alla presa di corrente coincida con quella riportata sulla targhetta.
È molto importante che la lavastoviglie sia collegata ad una presa munita di messa a terra. L'impianto elettrico, la presa di corrente, i fusibili o l'interruttore automatico e il contatore devono essere dimensionati per la potenza massima riportata sull'etichetta delle caratteristiche. In caso di danneggiamento del cavo di alimentazione, la sostituzione deve essere eseguita esclusivamente dal costruttore, dal servizio post-vendita (SAT) o da personale autorizzato. In caso di incasso e di integrazione, la spina deve essere accessibile dopo l'installazione.
4
È molto importante curare il livellamento e la perpendicolarità della lavastoviglie rispetto al pavimento. Livellare la lavastoviglie per correggere eventuali irregolarità del pavimento.
a Per farlo, usare una livella.
Controllare in primo luogo la profondità (facendo scorrere la livella da dietro in avanti)
b e quindi la larghezza (sistemando la livella in tal senso) La lava-stoviglie è livellata quando, orientando la livella in qualunque direzione, la bolla resta sempre al centro.
POSIZIONAMENTO
L'inserimento della lavastoviglie sotto il piano di lavoro si può effettuare con o senza il coperchio.
c Se si desidera rimuovere il coperchio, estrarre il contrappeso posteriore e, a seconda del modello, distendere il materiale isolante;
e spingere quindi indietro gli spessori che supportano il coperchio.
f Prima di inserire la lavastoviglie nel vano, avvicinarla e sollevarla girando il piedino posteriore fino a lasciare uno spazio di circa 3 millimetri dal piano di lavoro.
g Alcuni modelli integrabili sono muniti di un'astina che permette di livellare i piedini posteriori dalla parte frontale.
Inserire la lavastoviglie nel vano ed assicurarsi che i tubi e il cavo siano posizio-
nati correttamente dietro lo zoccolo della parte posteriore della lavastoviglie. Regolare l'altezza della lavastoviglie fino a far toccare la parte superiore dell'apparecchio con il piano di lavoro della cucina.
Per inserire la lavastoviglie in una fila di mobili.
Se è necessario inserire la lavastoviglie in una fila di mobili da cucina con uno zoccolo unico:
a
svitare lo zoccolo e rimuoverlo; svitare i supporti dei piedini e rimuoverli;
b
estrarre i piedini regola- bili dai supporti,
C
e avvitarli alla lavastovi- glie.
d
Incastrare lo zoccolo del mobile da cucina e, se fosse necessario, segarlo alla dimensione richiesta.
5 INSERIMENTO DI UN PANNELLO e INTEGRAZIONE
INSERIMENTO DI UN PANNELLO
L'inserimento sulla porta della lavastoviglie di un pannello o di un rivestimento decorativo coordinato con i mobili da cucina è molto semplice. Il pannello di rivestimento non deve avere uno spessore superiore a 4 mm.
a
Rimuovere il telaio della porta dopo avere allen- tato le viti.
b
Il pannello deve avere le seguenti dimensioni: 597 x 587 mm.
C
Inserire il pannello o il rivestimento decorativo.
d
Per fissarlo, riavvitare il telaio della porta.
In alcuni modelli l'altezza della porta è regolabile in modo tale da poterla allineare con gli altri mobili della cucina.
a Rimuovere il telaio della porta dopo avere allentato le viti.
b Rimuovere il pannello decorativo dalla la-vastoviglie.
c Regolare all'altezza dei mobili da cucina la squadra che si trova sulla parte inferiore della porta della lavastoviglie.
d Inserire il pannello decorativo sulla porta, segnare l'altezza richiesta e quindi tagliarlo.
e Inserire il pannello decorativo nel telaio della porta, e tagliarlo alla stessa altezza del pannello precedente.
f Inserire il pannello sua porta e sostenere contemporaneamente il telaio, quindi segnare la nuova posizione dei fori sulla porta. Eseguire i fori con una punta da trapano di ∅ 3,25 mm (fare attenzione alla profondità) e riavvita-re il telaio.
Per installare una lavasto- viglie integrabile:
a
Se il piano di lavoro è in legno, sistemare l'apposita protezione di plastica che impedisce che il vapore danneggi questa zona.
b
Sistemare le squadrette anteriori sulla lavastoviglie per fissarla al mobile.
C
Inserire la lavastoviglie nel vano e regolare l'altezza dei piedini come indicato nel capitolo 4 POSIZIONAMENTO.
d
Usando i righelli in dotazione, regolare l'altezza del cruscotto a quella del cassetto del mobile da cucina.
e
Sistemare la maschera, fissarla e segnare la posizione dei fori.
f
Eseguire i fori con una punta da trapano di ∅ 2,5 mm ed avvitare i supporti (la parte curva verso l'alto) al rivestimento.
g
Incastrare i supporti del rivestimento della porta nelle apposite sedi della porta. Spingere in alto fino a toccare il cruscotto, assicurandosi di avere fissato bene il tutto.
Il peso minimo e massimo consigliato per il rivestimento della porta da inserire sulla lavastoviglie è il seguente: Massimo: 7,84 kg. Minimo: 2,87 kg.
h Aprire lentamente la porta della lavastoviglie e sostenendo il rivestimento, fissarlo con le viti facendo attenzione all'allineamento del pannello con la porta.
Se le molle della porta non fossero abbastanza consistenti, compensare con le due viti addizionali in dotazione nel sacchetto degli accessori.
j Incastrare lo zoccolo del mobile da cucina e, se fosse necessario, segarlo alla dimensione richiesta.
k Fissare la lavastoviglie al piano di lavoro, se quest'ultimo è di legno. Se invece è di granito, fissare la lavastoviglie ai mobili adiacenti.
Se la lavastoviglie va integrata in una cucina, occorre lasciare almeno due millimetri di spazio tra le fiancate dell'apparecchio e gli altri mobili o elettrodomestici.
6 PULIZIA PRELIMINARE
Una volta installata la lavastoviglie, si consiglia di effettuare una pulizia preliminare:
a Premere il tasto On-Off.
b Selezionare il pro-
gramma 1 (prelavag-
gio), senza detersivo
e con la lavastoviglie
vuota.
c Premere il tasto Avvio / Pausa.
Tutto ciò serve a verificare l'installazione, le connessioni e lo scarico, oltre a pulire completamente l'interno dell'apparecchio prima di eseguire un programma di lavaggio.
Regolazione della durezza dell'acqua. Prima di fare funzionare la lavastoviglie, occorre determinare la durezza dell'acqua della zona. Per ottenere queste informazioni, rivolgersi all'Ente erogatore dell'acqua potabile, al Comune, al Servizio di Assistenza Tecnica oppure usare la striscia "Aquadur" in dotazione.
È possibile che non sia necessario usare il sale. In tal caso, passare direttamente al capitolo dedicato al Brillantante.
L'acqua contiene calcare. La durezza dell'acqua è proporzionalmente legata al contenuto di calcare. Per evitare che il calcare danneggi la lavastoviglie, quest'ultima è dotata di decalcificatore che elimina il calcare dall'acqua, rendendola adatta al lavaggio. Questo decalcificatore funziona con il sale.
Regolazione della quantità di sale
La lavastoviglie è munita di un regolatore del sale che, a seconda del modello, può essere manuale o elettronico.
REGOLAZIONE MANUALE
Se la lavastoviglie presenta sulla fiancata laterale interna un regolatore del sale come quelli che compaiono nelle fotografie (Mod. A-B), occorre posizionare il regolatore del sale sul numero che coincide con la durezza dell'acqua (vedi tabella).
Per selezionare la posizione richiesta, usare una moneta (Mod. A) o un cacciavite (Mod. B).
| Gradi francesi | 0-13 HF 14-38 HF 39-50 HF 51-63 HF | 64-100 HF | |||
| Gradi tedeschi | 0-7 DH 8-21 DH 22-28 DH 29-35 DH | 36-56 DH | |||
| Posizione del regolatore del sale | 0 | 1 | 2 | 3 | 4 |
| DUREZZA | dolce senza sale | normale | media | dura | molto dura |
REGOLAZIONE ELETTRONICA
In alcuni modelli il regolatore del sale è elettronico (non presenta la numerazione: vedi Mod. C nella foto a fianco) e occorre effettuare la regolazione dal cruscotto.
In questi modelli vi sono 5 posizioni di regolazione.
-
Premere il tasto Riduzione del Tempo per tre secondi, quindi sul display compare un numero preceduto dalla lettera "L" (L1).
-
Premere il tasto Riduzione del Tempo per selezionare il livello di sale richiesto.
-
Confermare l'impostazione (consultare la tabella) con il tasto Avvio / Pausa.
| Gradi francesi | 0-13 HF | 14-38 HF | 39-50 HF | 51-63 HF | 64-100 HF |
| Gradi tedeschi | 0-7 DH | 8-21 DH | 22-28 DH | 29-35 DH | 36-56 DH |
| Posizione del regolatore del sale | 0 | 1 | 2 | 3 | 4 |
| DUREZZA | dolce senza sale | normale | media | dura | molto dura |
DOVE VERSARE
IL SALE
Quando si riempie il serbatoio del sale per la prima volta, occorre:
a Versare il sale senza
riempirlo del tutto.
b Completare con ac-
qua.
c Mescolare con un
cucchiaio.
d Chiudere bene il tappo e pulire gli eventuali residui di sale fuori dal serbatoio.
Il riempimento del serbatoio del sale deve essere effettuato sempre prima di un lavaggio e mai dopo.
La lavastoviglie è munita di un serbatoio del sale situato nella parte inferiore della stessa.
Il sale non deve essere quello normale da cucina, ma specifico per lavastoviglie.
Quando occorre ripristinare il livello del sale?

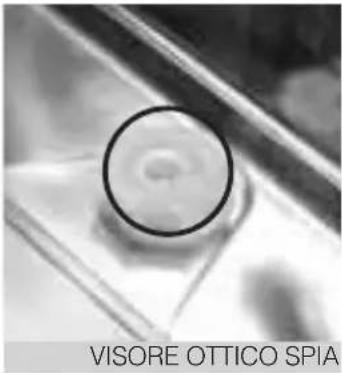

A seconda dei modelli, un visore ottico situato sul coperchio del serbatoio del sale, o una spia luminosa sul cruscotto dell'apparecchio indicano l'esaurimento del sale.
Si consiglia di ripristinare il livello di sale ogni 15 giorni, senza attendere che si accenda la relativa spia.
Non si deve usare il sale se la lavastoviglie non ne ha bisogno. In tal caso, la spia luminosa resta permanentemente accesa.
Il brillantante facilita l'asciugatura ed evita che le stoviglie presentino gocce d'acqua dopo il
lavaggio. Il serbatoio del brillantante si trova all'interno della porta, accanto alla vaschetta del detersivo.
Il serbatoio dispone di un dosatore con 4 posizioni per la regolazione dell'erogazione del brillantante a seconda della qualità dell'acqua (viene impostato in fabbrica sulla posizione 2).
Se si osserva la presenza di gocce sulle stoviglie, aumentare la numerazione del regolatore del brillantante. Diminuire invece la numerazione se le stoviglie presentano righe biancastre o appiccicose.
a Una volta impostata la dose, riempire completamente il serbatoio, senza farlo traboccare. In caso di fuoriuscita del brillantante, pulire con un panno.
Ai fini dalla pulizia delle stoviglie, non serve impostare una maggiore quantità di brillantante, Al contrario, le stoviglie possono presentare macchie per eccesso di prodotto.
Quando occorre riempire il serbatoio del brillantante?
La lavastoviglie indica quando occorre ripristinare il livello di brillantante. A seconda del modello, vi sono due tipi di indicatore: il visore ottico o la spia.
VUOTO PIENO
Visore trasparente accanto al tappo del serbatoio del brillantante. Se il fondo del visore è chiaro, occorre riempire il serbatoio. Se invece è scuro, significa che la quantità di brillantante è sufficiente.
L'accensione della relativa spia sul cruscotto della lavastoviglie indica che occorre ripristinare il livello di brillantante.

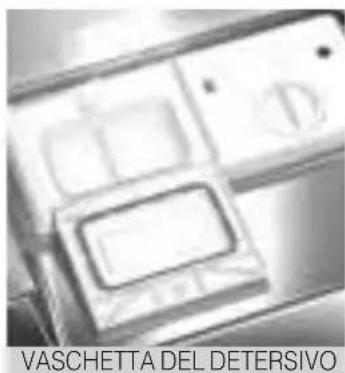

Il detersivo va versato nell'apposita vaschetta situata all'interno della porta, vicino al serbatoio del brillantante.

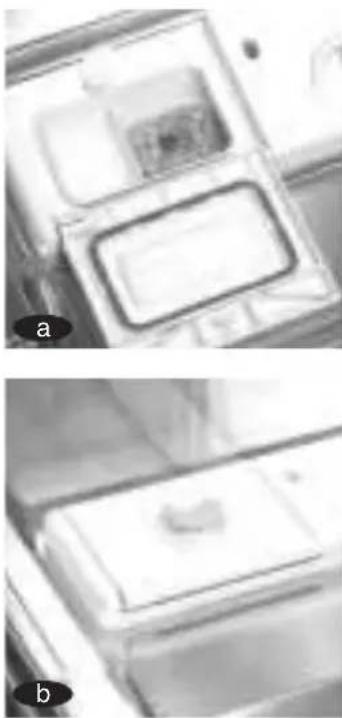

a
Una volta versato il detersivo, richiudere il coperchio della vaschetta.
b
Alcuni programmi richiedono anche l'immissione di una parte della dose nell'apposita sede sul coperchio della vaschetta.
Vi sono detersivi in polvere, liquidi o in pastiglie.
Per la quantità di detersivo, vedi la tabella a pag. 17
L'uso di una quantità di detersivo e di brillantante superiore a quella necessaria non serve a migliorare i risultati di lavaggio e, oltre a comportare una spesa maggiore, incide negativamente sull'ambiente.
2 STOVIGLIE. TIPI E SISTEMAZIONE
Non tutte le stoviglie si possono lavare in lavastoviglie. Si consiglia di non lavare in lavastoviglie i pezzi in legno o terracotta, né in plastica non resistente al calore.
Le posate inossidabili si possono lavare senza alcun problema; tuttavia
occorre evitare che le posate d'argento stiano a contatto tra di loro, dato che altrimenti potrebbero comparire delle macchie.
I pezzi in alluminio si possono decolorare con l'andar del tempo.
I disegni della porcella- na decorata si possono scolorire se non sono di prima qualità.
Lavare in lavastoviglie solo la cristalleria adatta a questo tipo di lavaggio.
NOTA BENE

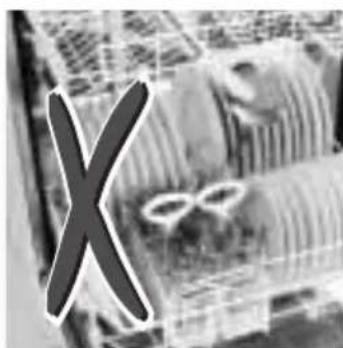

Assicurarsi che le stoviglie si possano lavare in lavastoviglie.
Sistemazione delle stoviglie
È molto importante sistemare correttamente le stoviglie nei cestelli per garantirne il lavaggio ottimale.
a
Il cestello inferiore è destinato ai pezzi più sporchi e resistenti; pentole, piatti da portata e piatti. Assicurarsi che tra le stoviglie vi sia uno spazio sufficiente per poter essere raggiunte dal getto d'acqua. Le pentole vanno sistemate capovolte.
b

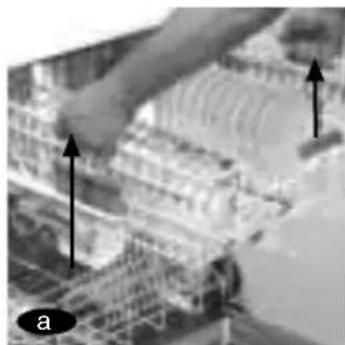

Se la lavastoviglie dispone di supporti reclinabili, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pezzi grossi come le pentole.
POSIZIONE ORIZZONTALE

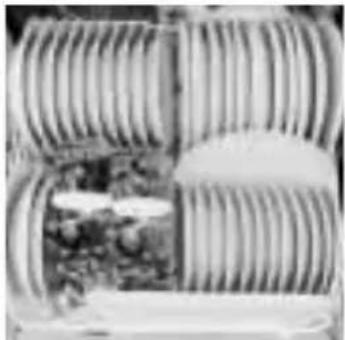

SISTEMAZIONE DEI PIATTI
NOTA BENE

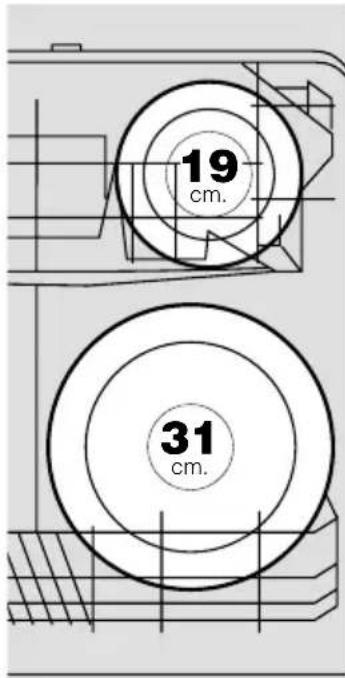

I piatti fondi vanno sistemati a sinistra e quelli piani a destra. Cominciare l'inserimento dei piatti dall'esterno del cestello verso l'interno. I piatti non devono toccarsi tra di loro.
C
Le posate, eccetto i coltelli, devono essere sistemi nell'apposito cestello con il manico rivolto verso il basso.
d
Nel cestello superiore vanno
superiore vanno inseriti i pezzi più delicati di porcellana o di cristallo, come tazzine, bicchieri e piattini di dimensioni standard. C'è una zona appositamente destinata alle posate lunghe. Vi sono anche dei supporti che, in posizione verticale, servono per sistemare i calici.
Quando si imposta il programma Express, la funzione Carico Superiore o Mezzo Carico, I e stoviglie vanno sistemate sul cestello superiore.
Quando invece si imposta la funzione Carico Inferiore, occorre caricare unicamente il cestello inferiore.
Una volta caricata la lavastoviglie, assicurarsi che i bracci di lavaggio girino senza ostacoli e senza sbattere contro le stoviglie.
Regolazione dei cestelli
I cestelli possono essere regolati a seconda del carico.
|| cestello superiore
può essere sistemato a due altezze diverse, in mo- do da poter lavare piatti di dimensioni diverse.
Nella posizione in alto, è possibile lavare i piatti di fino a 19 cm di diametro nel cestello superiore e quelli di 31 cm nel cestello inferiore. Sistemando il cestello superiore sulla posizione bassa, si possono lavare piatti di fino a 24 cm nel cestello superiore e di 26 cm in quello inferiore.
a
Cestello superiore modello A:
È possibile regolare l'altezza del cestello, anche carico di stoviglie, senza che sia necessario estrarlo dalle guide. Sia per alzare che per abbassare il cestello, sollevarlo sostenendolo dalle impugnature laterali. Assicurarsi che entrambi i lati siano alla stessa altezza.
b
Cestello superiore modello B:
Rimuovere l'arresto che impedisce la fuoriuscita del cestello dalle guide. Tirare il cestello verso di sé ed estrarlo. Inserire il cestello all'altezza richiesta. Rimettere a posto l'arresto.
SELEZIONE DEL PROGRAMMA DI LAVAGGIO
Per selezionare il programma di lavaggio, procedere come segue:
a
Premere il tasto ON sul cruscotto della lavastoviglie (si accende la relativa spia).
b
Selezionare il pro- gramma di lavaggio con il pulsante o con la manopola, a seconda del modello di lavastoviglie.
Se si imposta il programma Express, premere anche il tasto Express (in alto).
In alcuni modelli si accende una spia che indica il programma prescelto, mentre in altri sul display compare il numero del programma preceduto da una "P".
A seconda del modello di lavastoviglie, sono disponibili vari tipi di programmi:
È molto importante scegliere bene il programma di lavaggio a seconda dello sporco, della quantità e del tipo di stoviglie.
| PROGRAMMA | TEMPERATURA (°C) | TIPO DI STOVIGLIE | QUANTITÀ DI DETERSIVO (g) | CONSUMO TOTALE per 12 coperti KWh/litri * | DURATA CIRCA per 12 coperti (minuti) | |
| Prelavaggop | Fredo |  | Per stoviglie che non saranno lavate immediatamente | Senza detersivo | 0,0007 KWh3 litri | 7 |
| Intensivo | 70 |  | Per stoviglie e pentole molto sporche | 25+15 | 1,4 KWh12 litri | 90 |
| Normale | 65 |  | Per stoviglie sporche | 25+5 | 1,2 KWh12 litri | 87 |
| Auto** | 55-65 |  | Per stoviglie sporche | 25+5 | 1,2 KWh12 litri | 87 |
| Economico | 50 |  | Per stoviglie poco sporche | 25+5 | 1,05 KWh12 litri | 138 |
| Misto | 50 |  | Per stoviglie delicate sporche | 25+5 | 0,87 KWh12 litri | 87 |
| Rapido | 55 |  | Per stoviglie molto poco sporche | 25 | 0,79 KWh10 litri | 51 |
| Expresso*** | 40 |  | Per stoviglie molto poco sporche sistemate solo nel cestello superiore. | 20 | 0,3 KWh7,4 litri | 15 |
25 g di detersivo in polvere non concentrato equivalgono pari ad una cucchiaiata e mezza colma o ad una pastiglia di detersivo.
Per i detersivi in pastiglie e liquidi, seguire i consigli del produttore del detersivo.
* Valori per motore da 60 W.
** Il programma economico, normalizzato secondo la norma EN-50242, è più lungo rispetto ad altri programmi; tuttavia è quello che presenta il minor consumo di energia e il più rispettoso con l'ambiente. La conclusione del programma è indicata dall'accensione di una spia luminosa e da un segnale acustico di 3 secondi di durata.
*** Il programma Express richiede l'uso di detersivo in polvere o liquido che si sciolga in modo ottimale.
SELEZIONE DELLE FUNZIONI ADDIZIONALI
Le funzioni di lavaggio vanno impostate sempre dopo avere scelto il programma di lavaggio. Qualunque cambio di programma durante l'impostazione annulla le funzioni impostate in precedenza.
Queste funzioni permettono di ottimizzare al massimo il carico, i tempi e i consumi del lavaggio.
A seconda del modello, le funzioni addizionali sono le seguenti:
Tasto: Partenza ri- tardata
Permette di ritardare l'inizio del lavaggio. Vi sono modelli in cui il ritardo è di 3, 6 o 9 ore. In questo caso, premendo il tasto della partenza ritardata, si accende la spia che indica tale impostazione.
In altri modelli è possibile impostare il ritardo del lavaggio da 1 a 9 ore con un intervallo di 1 ora. Ideale per sfruttare la tariffa notturna. In questi modelli, premendo il tasto della partenza ritardata, il display indica le ore di ritardo dell'inizio del lavaggio.
Tasto: Riduzione del tempo
Consente di ridurre il tempo delle operazioni di lavaggio e di asciugatura. Questa funzione può essere usata con i programmi Intensivo, Normale, Automatico ed Economico.
Tasto: Asciugatura plus
Consente di ottenere risultati migliori nell'asciugatura. Può essere attivata in tutti i programmi, eccetto il prelavaggio.
Tasto: Express (superiore)
Per lavaggi extra veloci: stoviglie poco sporche sistemate nel cestello superiore.
Tasto: Carico superiore / inferiore
Viene sfruttata solo la metà della capienza della lavastoviglie. Carico superiore nel relativo cestello per i pezzi più delicati e Carico inferiore per le pentole o i pezzi molto sporchi. Questa funzione può essere attivata con tutti i programmi.
Tasto: Mezzo cari- co
Permette di lavare mezzo carico solo nel cestello superiore. Questa funzione può essere attivata con tutti i programmi.
NOTA BENE
Se durante la selezione delle funzioni addizionali si cambia programma o si preme il tasto ON / OFF, vengono annullate tutte le funzioni impostate.
NOTA ECOLOGICA
Se il modello dispone di Eco-Sensore, si può risparmiare il 25% d'acqua con il programma Intensivo o Normale. L?Eco-Sensore rileva il grado di sporco dell'acqua del prelavaggio e, se è abbastanza pulita, la riutilizza per il lavaggio.
Una volta accesa la lavastoviglie e dopo aver impostato il programma di lavaggio e le funzioni addizionali, non resta che premere il tasto di avvio.
Le fasi del programma vengono indicate successivamente, man mano che procede il lavaggio.
Le spie situate sopra il selettore o il pulsante dei programmi indicano in che punto del processo si trova la lavastoviglie. A seconda dei modelli, le fasi sono le seguenti:
lavaggio asciugatura / fine STOP
oppure funziona- mento / fine STOP
I modelli che dispon- gono di display indi- cano il tempo che manca alla conclusio- ne del programma.
Non aprire la porta della lavastoviglie durante il lavaggio. Ciò potrebbe alterare lo sviluppo del programma.
Quando la lavastoviglie è in funzionamento e...
- Si desidera mettere un'altra stoviglia nella lavastoviglie.
-
Si desidera modificare il programma di lavaggio.
-
Premere il tasto Pausa.
- Mettere il pezzo nella lavastoviglie e/o modificare il programma di lavaggio.
- Premere il tasto Avvio.
Se la modifica interviene sulla durata del programma di lavaggio impostato o se si tratta della partenza ritardata occorre premere il tasto ON/OFF (☐) per modificare lo stato della lavastoviglie.
NOTA BENE
Occorre ricordare che il tasto Avvio / Pausa è diverso dal tasto ON / OFF.
Se si preme il tasto ON / OFF durante il lavaggio, occorre riprogrammare la lavastoviglie.
7 END OF FINE DEL PROGRAMMA
Una volta concluso il programma, si accende la spia STOP e un segnale acustico suona per 5 secondi.
In caso di black-out, quando si ripristina l'alimentazione elettrica la lavastoviglie prosegue
il funzionamento normale dal punto in cui era stato interrotto (dispone infatti di una memoria minima di
12 ore, a seconda del modello).
9 CONSIGLI BASILARI
Esiste una serie di aspetti che occorre sempre tenere presenti. In tal modo si prolunga la vita utile della lavastoviglie e si migliora la qualità del lavaggio.
a Riempire bene la lavastoviglie. Cercare di sfruttare al massimo la capienza della lavastoviglie: in tal modo si riducono i consumi di acqua e di elettricità e si diminuisce la rumorosità dell'apparecchio.
b Sistemare correttamente le stoviglie. Per una qualità di lavaggio ottimale, i bracci di lavaggio devono girare senza alcun ostacolo. I pezzi devono essere sistemi correttamente in modo tale da essere raggiunti dal getto d'acqua.
Scelta del programma. Impostare il programma di lavaggio e le funzioni addizionali a seconda delle esigenze.
d Pulizia. Pulire ogni tre mesi i filtri e i bracci di lavaggio. Dopo la pulizia, assicurarsi di averli rimessi a posto correttamente.
MANUTENZIONE E PULIZIA DELL'APPARECCHIO
Si consiglia di effettuare con regolarità la pulizia allo scopo di prolunga-re la vita utile della lavastoviglie.
Ogni tre mesi, eseguire le seguenti operazioni:
- Pulizia del filtro.
- Pulizia dei bracci di lavaggio.
- Pulizia dell'interno.
- Pulizia dell'esterno. In tal modo si allunga la vita della lavasto- viglie.
NOTA BENE
In caso di assenza prolungata, lasciare aperta la porta della lavastoviglie per consentire che l'aria circoli liberamente all'interno dell'apparecchio.
1 PULIZIA DEL FILTRO DI LAVAGGIO
Il filtro è formato da due o tre pezzi (a seconda del modello): filtro interno, filtro esterno e protezione dei filtri. Sono posti sulla parte bassa della lavastoviglie, al di sotto del cestello inferiore.
a
Una volta estratto il cestello inferiore, il filtro interno si smonta girando-lo in senso antiorario e tirandolo verso l'alto.
b
Estrarre il filtro esterno.
C
Estrarre il filtro di protezione (a seconda del modello).
La corretta ricollocazione dei filtri è fondamentale. Assicurarsi che la protezione dei filtri sia posizionata correttamente.
Il filtro esterno si incastra nella propria sede.
Il filtro interno va inserito nell'apposita sede e quindi va girato in senso orario fino all'arresto.
2
PULIZIA DEI BRACCI DI LAVAGGIO
Il terzo braccio (a seconda del modello), il braccio superiore e quello inferiore si devono pulire ogni tre mesi. Smontaggio dei bracci di lavaggio:
a Il terzo braccio si smonta premendo verso l'alto e svitandolo.
b Il braccio superiore è montato sul cestello superiore. Per smontarlo, occorre svitarlo del tutto.
c Il braccio inferiore si smonta allentando il dado e tirandolo verso l'alto.
I bracci vanno puliti sotto il getto del rubinetto, con una spugnetta morbida per evitare di graffiarli.
Si devono pulire bene i fori di uscita dell'acqua. In caso di ostruzione di un foro, occorre sturarlo. Rimontare quindi i bracci di lavaggio.
NOTA BENE
Si consiglia di disinserire l'apparecchio dalla presa prima di eseguire qualunque operazione di pulizia o di manutenzione.
3
PULIZIA DELL'INTERNO DELLA LAVASTOVIGLIE
Pulire la lavastoviglie ogni tre mesi per eliminare lo sporco accumulatosi all'interno dell'apparecchio.
Invece del normale detersivo, usare un prodotto specifico (seguire le istruzioni del produttore).
4
PULIZIA DELL'ESTERNO DELLA LAVASTOVIGLIE
Per pulire l'esterno, usare un panno umido con acqua e sapone. Non usare prodotti abrasivi. Asciugare con uno strofinaccio.
Per sicurezza, assicurarsi che la lavastoviglie non sia in funzionamento mentre la si pulisce.
INDIVIDUAZIONE e SOLUZIONE DEI PROBLEMI
Se si rileva qualche problema nel funzionamento della lavastoviglie, probabilmente è possibile risolverlo dopo aver consultato le seguenti indicazioni:
Se così non fosse, rivolgersi al SERVIZIO DI ASSISTENZA TECNICA fornendo informazioni esaurienti.
Quando la lavastoviglie rileva un funzionamento anomalo, avvisa con segnali acustici o luminosi, a seconda del modello.
Sul bordo superiore della porta è riportata una tabella orientativa che consente di individuare eventuali inconvenienti.
(F1) Modelli con display. In questi modelli, compare la lettera "F" seguita da un numero (da 1 a 9).
1 •) Modelli senza
display. Quando si verifica un'anomalia, la lavastoviglie emette una serie di segnali acustici che si interrompe per sette secondi, dopo di che riprende. Si può individuare il tipo di inconveniente contando il numero di segnali acustici (1 Porta aperta; 2 Non entra acqua e così via).
Per tacitare i segnali acustici, premere il tasto Avvio / Pausa.
A seconda del tipo di anomalia, rivolgersi al Servizio di Assistenza Tecnica e descrivere il problema.
| ANOMALIA | MODELLO CON DISPLAY | MODELLO SENZA DISPLAY |
| N. DI BIP | ||
| Chiudi la porta F1 1 | ||
| Non carica acqua F2 2 | ||
| Non scarica F3 3 | ||
| Traboccamento F4 4 | ||
| Surriscaldamento F5 5 | ||
| Non riscalda F6 6 | ||
| Tem. insufficien F7 7 | ||
| Manca pressione | F8 | 8 |
| Non distribuisce F9 9 |
- Perché la lavastoviglie non si mette in moto?
La causa può essere:
- Non c'è tensione nella rete elettrica.
- La spina non è stata inserita correttamente nella presa.
- Sono saltati i fusibili dell'impianto elettrico.
- La lavastoviglie non è collegata alla rete elettrica.
– La porta della lavastoviglie non è ben chiusa. - Non è stato premuto il tasto di avvio.
- Non è stato premuto il tasto On / Off (la spia luminosa di questo tasto deve essere accesa in modo fisso).
- Perché la lavastoviglie si mette in moto, ma non carica l'acqua?
La causa può essere:
- Non c'è acqua nella rete idrica.
– Il rubinetto dell'acqua è chiuso.
– Il filtro dell'elettrovalvola di entrata dell'acqua è ostruito.
- La lavastoviglie non scarica l'acqua, che resta nella vasca
La causa può essere:
- Lo scarico è intasato o è stato installato male.
- Il tubo di scarico è intasato o strozzato.
- I filtri sono ostruiti.
- Non si è ancora concluso il programma impostato, attendere che finisca.
• Non si spegne la spia che indica la mancanza di sale
La causa può essere:
- Mancanza di sale. Ripristinare il livello di sale e mescolare con un cucchiaio.
- La durezza dell'acqua non è superiore a 7DH, per cui non occorre usare il sale e, in tal caso, la spia resta sempre accesa.
- Vi sono tracce di detersivo nel dosatore o sulla controporta
La causa può essere:
- Qualche stoviglia ha impedito l'apertura del dosatore.
– Il detersivo è scaduto o non è del tipo adatto. - I bracci di lavaggio sbattono con qualche stoviglia.
- I fori dei bracci di lavaggio sono ostruiti.
- La vaschetta era umida quando si è versato il detersivo. La vaschetta deve essere asciutta.
- Si forma una schiuma insolita
- È stato usato un detersivo normale per il lavaggio a mano invece di quello speciale per lavastoviglie.
- Consuma molto sale
La causa può essere:
– Il tappo del sale non è ben chiuso.
- Il livello di consumo del sale non è regolato correttamente.
• La lavastoviglie fa rumori strani
La causa può essere:
– Le stoviglie non sono state sistemate correttamente.
- I bracci di lavaggio sbattono con qualche stoviglia.
2
- Tracce si sporco o di cibo sulle stoviglie
La causa può essere:
– Il filtro di lavaggio non è posizionato correttamente, è sporco oppure ostruito.
- I fori dei bracci di lavaggio sono sporchi oppure i bracci sono bloccati da qualche stoviglia.
- Il detersivo non è del tipo adatto o è insufficiente.
- Le stoviglie non sono state sistemate correttamente. Qualche pezzo è a contatto con altri.
- I cestelli sono eccessivamente carichi.
- Il programma di lavaggio non è quello giusto.
- Lo scarico è intasato.
- Sulle stoviglie erano rimasti residui di cibo eccessivamente rinsecchiti.
• Le stoviglie presentano un velo biancastro
La causa può essere:
- Detersivo o brillantante insufficiente.
– Il tappo del serbatoio del sale non è ben chiuso.
– Il serbatoio del sale non contiene né acqua né sale.
– Il decalcificatore non è regolato correttamente in funzione della durezza dell'acqua - È stato usato un detersivo privo di fosfato. Eseguire un prova con un detersivo con fosfato.
• Le stoviglie non si asciugano
La causa può essere:
- Mancanza di brillantante.
- La regolazione del brillantante è inadeguata.
- Le stoviglie non sono state sistemate correttamente.
– Le stoviglie sono state rimosse troppo presto.
– Il programma di lavaggio non è quello giusto.
- Il vetro o il cristallo presenta un aspetto lattiginoso o con graffi
La causa può essere:
- I pezzi non sono adatti al lavaggio in lavastoviglie.
– Il detersivo è inadatto.
- Il vetro o il cristallo presenta un aspetto opaco
– Il brillantante è insufficiente.
- Le posate e i bicchieri sono velati oppure questi ultimi presentano un aspetto metallico
- Dose eccessiva di brillantante.
- I pezzi in acciaio inox o in acciaio fine presentano macchie
La causa può essere:
- I pezzi non sono adatti al lavaggio in lavastoviglie.
- Le stoviglie non sono state sistemate correttamente.
- È stato usato troppo detersivo.
– L'acciaio è di bassa qualità. - C'è un eccesso di sale nell'acqua di lavaggio. Chiudere bene il tappo del serbatoio del sale.
LAVASTOVIGLIE
AVVERTENZE
Allo scopo di rispettare l'ambiente, consegnare l'apparecchio usato ad un centro preposto alla raccolta e al recupero dei materiali riciclabili.
Prima di disfarsi dell'apparecchio usato, renderlo inutilizzabile tagliando il cavo di alimentazione.
GARANTIEVOORWAARDEN
TOT TWEE JAAR
- NEDERLANDS
- ΕΛΛΗΝΙΚΑ
- CONDIZIONI DELLA GARANZIA
- DUE ANNI DALLA DATA DELL'ACQUISTO
- ESCLUSIONI DELLA PRESENTE GARANZIA.
- ANNULLAMENTO DELLA PRESENTE GARANZIA.
- INSTALLAZIONE E MONTAGGIO
- DISIMBALLO DELLA LAVASTOVIGLIE
- DISIMBALLO
- a
- NOTA BENE
- 3
- CONNESSIONE ELETTRICA
- 4
- POSIZIONAMENTO
- Per inserire la lavastoviglie in una fila di mobili.
- b
- C
- d
- INSERIMENTO DI UN PANNELLO e INTEGRAZIONE
- INSERIMENTO DI UN PANNELLO
- e
- f
- g
- PULIZIA PRELIMINARE
- Regolazione della quantità di sale
- REGOLAZIONE MANUALE
- REGOLAZIONE ELETTRONICA
- Quando occorre ripristinare il livello del sale?
- Il brillantante facilita l'asciugatura ed evita che le stoviglie presentino gocce d'acqua dopo il
- Quando occorre riempire il serbatoio del brillantante?
- STOVIGLIE. TIPI E SISTEMAZIONE
- Sistemazione delle stoviglie
- Nel cestello superiore vanno
- Regolazione dei cestelli
- || cestello superiore
- Cestello superiore modello A:
- Cestello superiore modello B:
- SELEZIONE DEL PROGRAMMA DI LAVAGGIO
- SELEZIONE DELLE FUNZIONI ADDIZIONALI
- A seconda del modello, le funzioni addizionali sono le seguenti:
- Tasto: Partenza ri- tardata
- Tasto: Riduzione del tempo
- Tasto: Asciugatura plus
- Tasto: Express (superiore)
- Tasto: Carico superiore / inferiore
- Tasto: Mezzo cari- co
- NOTA ECOLOGICA
- END OF FINE DEL PROGRAMMA
- CONSIGLI BASILARI
- MANUTENZIONE E PULIZIA DELL'APPARECCHIO
- PULIZIA DEL FILTRO DI LAVAGGIO
- 2
- PULIZIA DEI BRACCI DI LAVAGGIO
- PULIZIA DELL'INTERNO DELLA LAVASTOVIGLIE
- PULIZIA DELL'ESTERNO DELLA LAVASTOVIGLIE
- INDIVIDUAZIONE e SOLUZIONE DEI PROBLEMI
- •) Modelli senza
- - Perché la lavastoviglie non si mette in moto?
- - Perché la lavastoviglie si mette in moto, ma non carica l'acqua?
- - La lavastoviglie non scarica l'acqua, che resta nella vasca
- • Non si spegne la spia che indica la mancanza di sale
- - Vi sono tracce di detersivo nel dosatore o sulla controporta
- - Si forma una schiuma insolita
- - Consuma molto sale
- • La lavastoviglie fa rumori strani
- - Tracce si sporco o di cibo sulle stoviglie
- • Le stoviglie presentano un velo biancastro
- • Le stoviglie non si asciugano
- - Il vetro o il cristallo presenta un aspetto lattiginoso o con graffi
- - Il vetro o il cristallo presenta un aspetto opaco
- - Le posate e i bicchieri sono velati oppure questi ultimi presentano un aspetto metallico
- - I pezzi in acciaio inox o in acciaio fine presentano macchie
- LAVASTOVIGLIE
- AVVERTENZE
- GARANTIEVOORWAARDEN
- TOT TWEE JAAR
Marca : FAGOR
Modello : LF-017 SX
Categoria : Lavastoviglie
