Tipo di prodotto	Lavastoviglie integrabile
Marca	Fagor
Modello	LF-65 IT
Capacità standard	12 coperti
Programmi di lavaggio	8 programmi: Prelavaggio (freddo), Intensivo (70°C), Normale (65°C), Auto (55-65°C), Economico (50°C), Rapido (55°C), Misto (50°C), Express (40°C)
Funzioni aggiuntive	Partenza ritardata (1-19 h), Mezzo carico, Carico superiore/inferiore (Duo-Zona)
Pressione acqua	0,5 - 10 bar (0,05 - 1 MPa)
Collegamento elettrico	Presa con terra, potenza max secondo etichetta segnaletica
Addolcitore d'acqua	Regolabile manualmente o elettronicamente in base alla durezza dell'acqua
Serbatoio del sale	Capacità per sale rigenerante, indicatore di livello ottico o luminoso
Distributore di brillantante	4 posizioni di dosaggio
Distributore di detersivo	Scomparto principale + alloggiamento per prelavaggio
Cestelli	Cestello inferiore e superiore regolabili in altezza (2 posizioni), cestello per posate
Materiale vasca	Acciaio inossidabile
Livello sonoro	Non comunicato
Consumo di energia (programma economico)	1,05 kWh secondo norma EN-50241
Consumo d'acqua (programma economico)	13 litri
Durata del programma economico	138 minuti
Manutenzione consigliata	Pulizia dei filtri e bracci di lavaggio ogni 3 mesi
Installazione	Incassabile sotto piano o a colonna, altezza regolabile tramite piedini
Peso del rivestimento della porta	Deve essere tra 3 e 6,5 kg
Interruzione di corrente	Ripresa automatica dopo il ripristino (memoria di 12 ore)
Rilevamento malfunzionamenti	Visualizzazione codice errore (F1 a F9) sui modelli con display, o bip sonori

Domande frequenti - LF-65 IT FAGOR

Come regolare la durezza dell'acqua?

Prima del primo utilizzo, determinate la durezza della vostra acqua (informazioni presso il comune o con la striscia Aquadur fornita). Regolate l'addolcitore posizionando il regolatore del sale sul numero corrispondente (da 0 a 4) secondo la tabella dei gradi francesi o tedeschi. Per i modelli con regolazione elettronica, utilizzate i tasti Programma e Partenza Ritardata per regolare il livello.

Quando devo riempire il sale rigenerante?

Un indicatore luminoso o ottico vi segnala quando il sale è basso. Si consiglia di aggiungere sale ogni quindici giorni senza attendere l'accensione dell'indicatore. Per il primo riempimento, versate sale fino a riempire il serbatoio, aggiungete acqua, mescolate, poi richiudete accuratamente il coperchio. Eseguite sempre questa operazione prima di un lavaggio, mai dopo.

Cosa fare se la lavastoviglie non si avvia?

Verificate che l'apparecchio sia collegato, che la spina sia ben inserita e che ci sia corrente. Assicuratevi di aver premuto il tasto ON (l'indicatore deve essere acceso) e che la porta sia correttamente chiusa. Dopo la selezione del programma, premete il tasto Avvio. Se il problema persiste, consultate la sezione diagnostica del manuale.

Perché non arriva l'acqua?

Verificate che il rubinetto di arrivo acqua sia aperto, che il filtro dell'elettrovalvola non sia otturato e che non ci sia un'interruzione dell'acqua nella rete. Se il tubo di arrivo è piegato o attorcigliato, raddrizzatelo. La lavastoviglie visualizza un codice errore (F2 sui modelli con display) o emette 2 bip.

Perché le stoviglie escono biancastre?

Può derivare da una mancanza di detersivo o brillantante, da un coperchio del serbatoio del sale mal chiuso, o da una regolazione dell'addolcitore inadeguata. Verificate anche che il serbatoio del sale contenga acqua e sale. Se utilizzate un detersivo senza fosfati, provatene uno con fosfati. Aumentate il dosaggio di brillantante se necessario.

Come pulire i filtri?

Rimuovete il cestello inferiore. Smontate il filtro interno ruotandolo a sinistra e tirandolo verso l'alto, poi rimuovete il filtro esterno e il proteggi filtro (a seconda del modello). Puliteli sotto acqua corrente con una spugna non abrasiva. Rimettete in posizione il proteggi filtro, inserite il filtro esterno, poi il filtro interno ruotandolo a destra fino a battuta. Questa operazione va eseguita ogni tre mesi.

Come pulire i bracci di lavaggio?

Smontate i tre bracci: il terzo (in alto) premendo e svitando, il superiore attaccato al cestello superiore (svitate completamente), e l'inferiore svitando il dado a sinistra. Lavateli sotto un getto d'acqua con una spugna morbida. Verificate che gli ugelli non siano ostruiti; se necessario, sturali. Rimontate seguendo l'ordine inverso. Eseguite questa pulizia ogni tre mesi.

Cosa fare in caso di formazione di schiuma insolita?

La causa più frequente è l'uso di detersivo per lavaggio a mano invece di un detersivo speciale per lavastoviglie. Fermate il programma, svuotate l'acqua e rimuovete la schiuma manualmente. Avviate un programma di risciacquo senza detersivo. Utilizzate esclusivamente prodotti adatti.

Come ritardare l'avvio del lavaggio?

Dopo aver selezionato il programma, premete il tasto Partenza Ritardata. Su alcuni modelli potete scegliere un ritardo di 3, 6 o 9 ore (indicatore acceso). Su altri, il ritardo è regolabile da 1 a 19 ore con intervalli di un'ora. L'avvio sarà automaticamente ritardato.

Cosa fare se le stoviglie non sono ben asciutte?

Verificate il livello di brillantante: se è basso, riempite il distributore e regolate il dosaggio (posizione 2 di default). Assicuratevi che le stoviglie siano ben posizionate per permettere l'asciugatura, e che utilizziate un programma adatto (ad esempio, il programma economico ha un tempo di asciugatura più lungo). Non togliete le stoviglie immediatamente dopo la fine del ciclo.

MANUALE UTENTE LF-65 IT FAGOR

INSTALLAZIONE E MONTAGGIO 28

USO DELL'APPARECCHIO E CONSIGLI PRATICI 34

MANUTENZIONE E PULIZIA DELL'APPARECCHIO 45

INDIVIDUAZIONE E SOLUZIONE DEI PROBLEMI 47

NEDERLANDS

INSTALLATIE EN MONTAGE 51

GEBRUIK VAN HET APPARAAT EN PRAKTISCHE ADVIEZEN 57

ONDERHOUD EN SCHOONMAKEN VAN HET APPARAAT 68

PROBLEMEN OPSPOREN EN OPLOSSEN 70

ΕΛΛΗΝΙΚΑ

INSTALLAZIONE E MONTAGGIO

1 DISIMBALLO DELLA LAVASTOVIGLIE

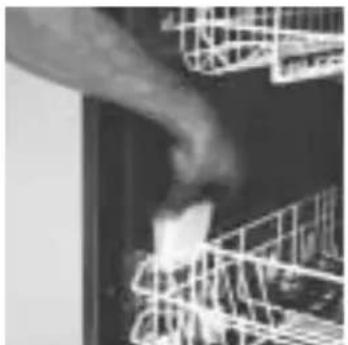

DISIMBALLO

Rimuovere gli elementi di protezione interna: cunei di polistirolo per fissare i cestelli.

La targhetta delle caratteristiche è apposta sul bordo superiore della parte interna della porta. Questa targhetta non deve mai essere rimossa, dato che reca le informazioni relative al modello di lavastoviglie, all'alimentazione elettrica, al numero di serie e alla garanzia.

Nella parte posteriore de- lla lavastoviglie si trova il tubo dell'acqua:

a

Collegare il tubo al rubinetto dell'acqua, stringere il dado di fissaggio e assicurarsi che il tubo sia correttamente avvitato all'apparecchio.

Il tubo deve passare tra la parete e lo zoccolo inferiore della lavastoviglie (b1), allo scopo di evitare strozzature o una tensione eccessiva del tubo (b2).

Si consiglia di predisporre un'uscita di scarico fissa, ad una distanza dal pavimento compresa tra 25 e 100 cm.

Evitare che il tubo di scarico resti intrappolato e che presenti pieghe o strozzature.

Se la lavastoviglie dispone di presa per l'acqua calda, collegare il tubo al rubinetto dell'acqua calda. In questo caso, la temperatura massima non deve essere superiore a 60° C. Se si usa questo tipo di alimentazione idrica, occorre ricordare che potrebbe avere delle ripercussioni sul lavaggio e sull'asciugatura.

NOTA BENE

È importante che il gomito del tubo di scarico sia fissato correttamente all'uscita per evitarne la caduta e il conseguente rischio di allagamento. La pressione di funzionamento dell'acqua (minima e massima) deve essere compresa tra 0,5-10 bar (0,05 e 1 MPa).

3

CONNESSIONE ELETTRICA

Prima di eseguire le connessioni elettriche, consultare la targhetta delle caratteristiche situata sul bordo superiore della porta. Assicurarsi che la tensione che arriva alla presa di corrente coincida con quella riportata sulla targhetta.

È molto importante che la lavastoviglie sia collegata ad una presa munita di messa a terra. L'impianto elettrico, la presa di corrente, i fusibili o l'interruttore automatico e il contatore devono essere dimensionati per la potenza massima riportata sull'etichetta delle caratteristiche. In caso di danneggiamento del cavo di alimentazione, la sostituzione deve essere eseguita esclusivamente dal costruttore, dal servizio post-vendita (SAT) o da personale autorizzato. In caso di incasso e di integrazione, la spina deve essere accessibile dopo l'installazione.

4

Per installare una lavastoviglie integrabile;

TOP

a Se il top è in legno, inserire la protezione di plastica sotto il top, per impedire che il vapore possa danneggiare questa zona.

b Collocare la squadre anteriori nella lavastoviglie allo scopo di fissarla ai mobili contigui o al piano cucina (vedi punto k, pag. 31).

c Per incassare l'apparecchio in una fila di mobili con un unico zoccolo, allentare i supporti della base e rimuoverli.

d Prima di inserire la lavastoviglie nel vano, avvicinarla al top e sollevarla girando i piedini posteriori fino a lasciare uno spazio di circa 3 millimetri dal top.

e Regolare l'altezza richiesta con i piedini anteriori. Alcuni modelli integrabili dispongono di un'astina che consente di livellare il piedino posteriore dalla parte frontale.

Viene fornita una mascherina con le istruzioni di montaggio.

f Sistemare la mascherina, fissarla e segnare la posizione dei fori.

9 Perforare con una punta di ∅ 2,5 mm ed avvitare i supporti (parte curva verso il basso) al rivestimento.

h Prendere il rivestimento della porta e incastrare i supporti nelle apposite sedi della porta. Tirare verso il basso, assicurandosi che sia fissato correttamente e livellato con la parte superiore della porta.

i Aprire lentamente la porta della lavastoviglie sostenendo il rivestimento e quindi fissarlo con le viti facendo attenzione all'allineamento del pannello con la porta.

Se le molle della porta non presentano una forza sufficiente, compensarla con le due viti aggiuntive fornite in dotazione nel sacchetto degli accessori. Inserire la lavastoviglie nel vano. Regolare l'altezza dell'apparecchio finché la parte superiore dello stesso non è a contatto con il piano inferiore del mobile da cucina.

k Incastrare lo zoccolo del mobile da una volta ottenuta la misura richiesta, eventualmente segandolo.

Fissare la lavastoviglie al top se quest'ultimo è in legno. Se invece è di granito, fissare la lavastoviglie ai mobili adiacenti.

Il peso massimo e minimo consigliato del rivestimento- porta da sistemare sulla lavastoviglie è il seguente: Massimo: 6,5 kg. Minimo: 3 kg.

Occorre lasciare almeno due millimetri di spazio tra la lavastoviglie e i lati dei mobili o altri elettrodomestici.

Per l'installazione dei modelli integrabili inox, tenere conto delle seguenti istruzioni.

Integrabile a colonna

Integrabile sotto il top

5

PULIZIA PRELIMINARE

Una volta installata la lavastoviglie, si consiglia di effettuare una pulizia preliminare:

a Aprire la porta della lavastoviglie.
b Premere il tasto ON sulla lavastoviglie.
c Selezionare il programma 1 (prelavaggio), senza stoviglie né detersivo.
d Chiudere la porta: la lavastoviglie si mette in moto automaticamente.

Tutto ciò serve a verificare l'installazione, le connessioni e lo scarico, oltre a pulire completamente l'interno dell'apparecchio prima di eseguire un programma di lavaggio.

PROG

1. Premere il tasto della Partenza differita per tre secondi, sul display compare così un numero preceduto dalla lettera "L" (L1).
2. Premere il tasto della Partenza differita per selezionare il livello di sale necessario.
3. Confermare la selezione (vedi tabella) con il tasto Programma.

La lavastoviglie provvede ad indicare quando è necessario ripristinare il livello

USO DELL'APPARECCHIO E CONSIGLI PRATICI

1 DUREZZA DELL'ACQUA, SALE, BRILLANTANTE E DETERSIVO

Regolazione della durezza dell'acqua. Prima di fare funzionare la lavastoviglie, occorre determinare la durezza dell'acqua della zona. Per ottenere queste informazioni, rivolgersi all'Ente erogatore dell'acqua potabile, al Comune, al Servizio di Assistenza Tecnica oppure usare la striscia "Aquadur" in dotazione.

È possibile che non sia necessario usare il sale. In tal caso, passare direttamente al capitolo dedicato al Brillantante.

L'acqua contiene calcare. La durezza dell'acqua è proporzionalmente legata al contenuto di calcare. Per evitare che il calcare danneggi la lavastoviglie, quest'ultima è dotata di decalcificatore che elimina il calcare dall'acqua, rendendola adatta al lavaggio. Questo decalcificatore funziona con il sale.

Regolazione della quantità di sale

La lavastoviglie è munita di un regolatore del sale che, a seconda del modello, può essere manuale o elettronico.

REGOLAZIONE MANUALE

Se la lavastoviglie presenta sulla fiancata laterale interna un regolatore del sale come quelli che compaiono nelle fotografie (Mod. A-B), occorre posizionare il regolatore del sale sul numero che coincide con la durezza dell'acqua (vedi tabella).

Per selezionare la posizione richiesta, usare una moneta (Mod. A) o un cacciavite (Mod. B).

Gradi francesi	0-13 HF 14-38 HF 39-50 HF 51-63 HF				64-100 HF
Gradi tedeschi	0-7 DH 8-21 DH 22-28 DH 29-35 DH				36-56 DH
Posizione del regolatore del sale	0	1	2	3	4
DUREZZA	dolce senza sale	normale	media	dura	molto dura

REGOLAZIONE ELETTRONICA

In alcuni modelli il regolatore del sale è elettronico (non presenta la numerazione: vedi Mod. C nella foto a fianco) e occorre effettuare la regolazione dal cruscotto.

In questi modelli vi sono 5 posizioni di regolazione.

1. Premere il tasto della Partenza differita per tre secondi, sul display compare così un numero preceduto dalla lettera "L" (L1).

2. Premere il tasto della Partenza differita per selezionare il livello di sale necessario.

3. Confermare la selezione (vedi tabella) con il tasto Programma.

Quando si riempie il serbatoio del sale per la prima volta, occorre:

a Versare il sale senza riempirlo del tutto.
b Completare con ac- qua.
c Mescolare con un cucchiaio.
d Chiudere bene il tappo e pulire gli eventuali residui di sale fuori dal serbatoio.

Il riempimento del serba- toio del sale deve essere effettuato sempre prima di un lavaggio e mai dopo.

Gradi francesi	0-13 HF	14-38 HF	39-50 HF	51-63 HF	64-100 HF
Gradi tedeschi	0-7 DH	8-21 DH	22-28 DH	29-35 DH	36-56 DH
Posizione del regolatore del sale	0	1	2	3	4
DUREZZA	dolce senza sale	normale	media	dura	molto dura

La lavastoviglie è munita di un serbatoio del sale situato nella parte inferiore della stessa.

Il sale non deve essere quello normale da cucina, ma specifico per lavastoviglie.

Quando occorre ripristinare il livello del sale?

A seconda dei modelli, un visore ottico situato sul coperchio del serbatoio del sale, o una spia luminosa sul cruscotto dell'apparecchio indicano l'esaurimento del sale.

Si consiglia di ripristinare il livello di sale ogni 15 giorni, senza attendere che si accenda la relativa spia.

Non si deve usare il sale se la lavastoviglie non ne ha bisogno. In tal caso, la spia luminosa resta permanentemente accesa.

Il brillantante facilita l'asciugatura ed evita che le stoviglie presentino gocce d'acqua dopo il lavaggio. Il serbatoio del brillantante si trova all'interno della porta, accanto alla vaschetta del detersivo.

Il serbatoio dispone di un dosatore con 4 posizioni per la regolazione dell'erogazione del brillantante a seconda della qualità dell'acqua (viene impostato in fabbrica sulla posizione 2).

Se si osserva la presenza di gocce sulle stoviglie, aumentare la numerazione del regolatore del brillantante. Diminuire invece la numerazione se le stoviglie presentano righe biancastre o appiccicose.

a Una volta impostata la dose, riempire completamente il serbatoio, senza farlo traboccare. In caso di fuoriuscita del brillantante, pulire con un panno.

NOTA BENE

Ai fini dalla pulizia delle stoviglie, non serve impostare una maggiore quantità di brillantante, Al contrario, le stoviglie possono presentare macchie per eccesso di prodotto.

Quando occorre riempire il serbatoio del brillantante?

La lavastoviglie provvede ad indicare quando è necessario ripristinare il livello di brillantante. L'accensione della spia sul cruscotto della lavastoviglie indica quando è necessario aggiungere il brillantante.

Il detersivo va versato nell'apposita vaschetta situata all'interno della porta, vicino al serbatoio del brillantante.

Vi sono detersivi in polvere, liquidi o in pastiglie.

Per la quantità di detersivo, vedi la tabella a pag. 42

a

Una volta versato il detersivo, richiudere il coperchio della vaschetta.

b

Alcuni programmi richiedono anche l'immissione di una parte della dose nell'apposita sede sul coperchio della vaschetta.

L'uso di una quantità di detersivo e di brillantante superiore a quella necessaria non serve a migliorare i risultati di lavaggio e, oltre a comportare una spesa maggiore, incide negativamente sull'ambiente.

2

STOVIGLIE. TIPI E SISTEMAZIONE

Non tutte le stoviglie si possono lavare in lavastoviglie. Si consiglia di non lavare in lavastoviglie i pezzi in legno o terracotta, né in plastica non resistente al calore.

Le posate inossidabili si possono lavare senza alcun problema; tuttavia

occorre evitare che le posate d'argento stiano a contatto tra di loro, dato che altrimenti potrebbero comparire delle macchie.

I pezzi in alluminio si possono decolorare con l'andar del tempo.

I disegni della porcella- na decorata si possono scolorire se non sono di prima qualità.

Lavare in lavastoviglie solo la cristalleria adatta a questo tipo di lavaggio.

NOTA BENE

Assicurarsi che le stoviglie si possano lavare in lavastoviglie.

Sistemazione delle stoviglie

È molto importante sistemare correttamente le stoviglie nei cestelli per garantirne il lavaggio ottimale.

a

Il cestello inferiore è destinato ai pezzi più sporchi e resistenti; pentole, piatti da portata e piatti. Assicurarsi che tra le stoviglie vi sia uno spazio sufficiente per poter essere raggiunte dal getto d'acqua. Le pentole vanno sistemate capovolte.

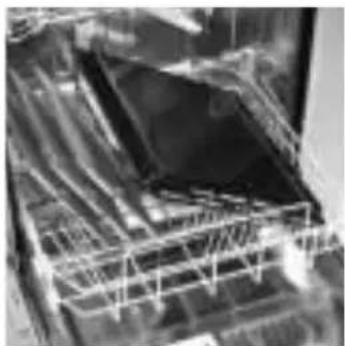

b

Se la lavastoviglie dispone di supporti reclinabili, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pezzi grossi come le pentole.

POSIZIONE ORIZZONTALE

SISTEMAZIONE DEI PIATTI

NOTA BENE

I piatti fondi vanno sistemati a sinistra e quelli piani a destra. Cominciare l'inserimento dei piatti dall'esterno del cestello verso l'interno. I piatti non devono toccarsi tra di loro.

C

Le posate, eccetto i coltelli, devono essere sistemi nell'apposito cestello con il manico rivolto verso il basso.

d

Nel cestello

superiore vanno inseriti i pezzi più delicati di porcellana o di cristallo, come tazzine, bicchieri e piattini di dimensioni standard. C'è una zona appositamente destinata alle posate lunghe. Vi sono anche dei supporti che, in posizione verticale, servono per sistemare i calici.

Quando si imposta il programma Express, la funzione Carico Superiore o Mezzo Carico, le stoviglie vanno sistemate sul cestello superiore.

Quando invece si imposta la funzione Carico Inferiore, occorre caricare unicamente il cestello inferiore.

Assicurarsi che, una volta caricata la lavastoviglie, gli irroratori girino senza ostacoli e le stoviglie non interferiscano con l'apertura del coperchio della vaschetta del detergente.

Regolazione dei cestelli

I cestelli possono essere regolati a seconda del carico.

Il cestello superiore può essere sistemato a due altezze diverse, in mo- do da poter lavare piatti di dimensioni diverse.

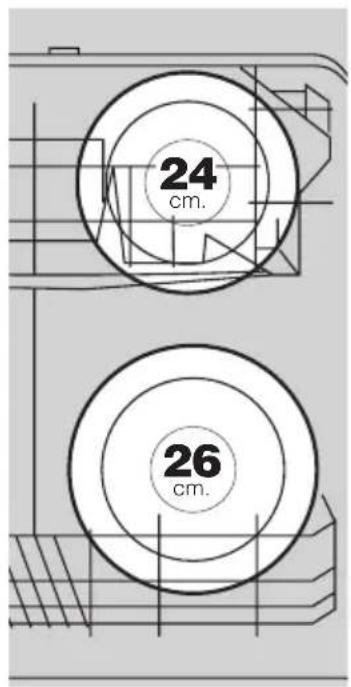

Nella posizione in alto, è possibile lavare i piatti di fino a 19 cm di diametro nel cestello superiore e quelli di 31 cm nel cestello inferiore. Sistemando il cestello superiore sulla posizione bassa, si possono lavare piatti di fino a 24 cm nel cestello superiore e di 26 cm in quello inferiore.

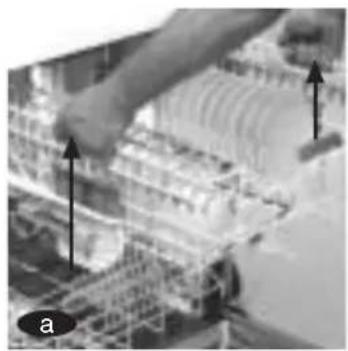

a

Cestello superiore modello A:

È possibile regolare l'altezza del cestello, anche carico di stoviglie, senza che sia necessario estrarlo dalle guide. Sia per alzare che per abbassare il cestello, sollevarlo sostenendolo dalle impugnature laterali. Assicurarsi che entrambi i lati siano alla stessa altezza.

b

Cestello superiore modello B:

Rimuovere l'arresto che impedisce la fuoriuscita del cestello dalle guide. Tirare il cestello verso di sé ed estrarlo. Collocare il cestello all'altezza desiderata. Ricollocare il fermo nella sua posizione originale assicurandosi che questi tocchi il fondo longitudinale nella rotaia; si ascolterà un "clic" secco in fase di chiusura.

SELEZIONE DEL PROGRAMMA DI LAVAGGIO

Per impostare il programma di lavaggio, procedere come segue:

a Aprire la porta della lavastoviglie.
b Azionare il tasto ON sulla lavastoviglie,
c Selezionare il programma di lavaggio, con il tasto PROG.
d Nei modelli senza display, si accende una spia che indicar il programma prescelto, mentre nei modelli con display compare il numero del programma a selezionato preceduto dalla lettera "P".

PROG

A seconda del modello di lavastoviglie, sono disponibili vari tipi di programmi:

È molto importante scegliere bene il programma di lavaggio a seconda dello sporco, della quantità e del tipo di stoviglie.

PROGRAMMA	SIMBOLO	TEMPERATURA (°C)	TIPO DI STOVIGLIE	QUANTITÀ DI DETERSIVO (g)	CONSUMO TOTALE KWh/litri *	DURATA CIRCA (minuti)
Prelavaggop P1		Fredo	Per stoviglie che non saranno lavate immediatamente	Senza detersivo	0,0007 KWh 3 litri	7
Intensivo P2		70	Per stoviglie e pentole molto sporche	25+15	1,4 KWh 13 litri	90
Normale P3		65	Per stoviglie sporche	25+5	1,2 KWh 13 litri	87
Auto** P3		55-65	Per stoviglie sporche	25+5	1,2 KWh 13 litri	87
Economico P4		50	Per stoviglie poco sporche	25+5	1,05 KWh 13 litri	138
Rapido P5		55	Per stoviglie molto poco sporche	25	0,79 KWh 10 litri	51
Misto P6	Mix	50	Per stoviglie delicate sporche	25+5	0,87 KWh 13 litri	87
Expresso*** P7		40	Per stoviglie molto poco sporche sistemate solo nel cestello superiore.	20	0,3 KWh 7,4 litri	15

25 g di detersivo in polvere non concentrato equivalgono pari ad una cucchiaiata e mezza colma o ad una pastiglia di detersivo.

Per i detersivi in pastiglie e liquidi, seguire i consigli del produttore del detersivo.

* Valori per motore da 60 W e 12 coperti.
** Il programma economico, normalizzato secondo la norma EN-50242, è più lungo rispetto ad altri programmi; tuttavia è quello che presenta il minor consumo di energia e il più rispettoso con l'ambiente. La conclusione del programma è indicata dall'accensione di una spia luminosa e da un segnale acustico di 3 secondi di durata.
*** Il programma Express richiede l'uso di detersivo in polvere o liquido che si sciolga in modo ottimale.

(4)

SELEZIONE ADDIZIONALI FUNZIONI

SELEZIONE DELLE FUNZIONI ADDIZIONALI

Le funzioni di lavaggio vanno impostate sempre dopo avere scelto il programma di lavaggio. Qualunque cambio di programma durante l'impostazione annulla le funzioni impostate in precedenza.

Queste funzioni permettono di ottimizzare al massimo il carico, i tempi e i consumi del lavaggio.

A seconda del modello, le funzioni addizionali sono le seguenti:

Tasto: Partenza ri- tardata

Permette di ritardare l'inizio del lavaggio. Vi sono modelli in cui il ritardo è di 3, 6 o 9 ore. In questo caso, premendo il tasto della partenza ritardata, si accende la spia che indica tale impostazione.

In altri modelli è possibile impostare il ritardo del lavaggio da 1 a 19 ore con un intervallo di 1 ora. Ideale per sfruttare la tariffa notturna. In questi modelli, premendo il tasto della partenza ritardata, il display indica le ore di ritardo dell'inizio del lavaggio.

Tasto: Carico sopra / sotto (Duo-Zone)

Viene sfruttata solo la metà della capienza della lavastoviglie. Carico superiore nel relativo cestello per i pezzi più delicati e Carico inferiore per le pentole o i pezzi molto sporchi. Questa funzione può essere attivata con tutti i programmi.

Tasto: Mezzo cari- co

Permette di lavare mezzo carico solo nel cestello superiore. Questa funzione può essere attivata con tutti i programmi.

NOTA BENE

Se durante la selezione delle funzioni addizionali si cambia programma o si preme il tasto ON / OFF, vengono annullate tutte le funzioni impostate.

5 SAVVIO

Una volta scelto il programma di lavaggio e selezionate le funzioni addizionali, chiudere la porta della lavastoviglie che si mette in moto automaticamente.

Quando la lavastoviglie è in funzionamento e...

• Si desidera mettere un'altra stoviglia nella lavastoviglie.

• Si desidera modificare il programma di lavaggio.

• Premere il tasto Pausa.

• Mettere il pezzo nella lavastoviglie e/o modificare il programma di lavaggio.
• Premere il tasto Avvio.

NOTA: Per motivi di sicurezza il programma si riavvierà trascorsi alcuni secondi.

Se la modifica interviene sulla durata del programma di lavaggio impostato o se si tratta della partenza ritardata occorre premere il tasto ON/OFF (☐) per modificare lo stato della lavastoviglie. Se si preme il tasto ON/OFF (☐) durante il lavaggio, occorre riprogrammare la lavastoviglie.

6

END OF FINE DEL PROGRAMMA

Una volta concluso il programma, la lavastoviglie emette un segnale acustico continuo per 3 secondi. Aprendo la porta della lavastoviglie si può verificare che il lavaggio si è concluso se è accesa la spia luminosa sul cruscotto.

MODELLI DISPLAY

7

POWER CUTS

In caso di black-out, quando si ripristina l'alimentazione elettrica la lavastoviglie prose-

gue il funzionamento normale dal punto in cui era stato interrotto (dis-pone infatti di una me-

moria minima di 12 ore, a seconda del modello).

8

CONSIGLI BASILARI

Esiste una serie di aspetti che occorre sempre tenere presenti. In tal modo si prolunga la vita utile della lavastoviglie e si migliora la qualità del lavaggio.

a Riempire bene la lavastoviglie. Cercare di sfruttare al massimo la capienza della lavastoviglie: in tal modo si riducono i consumi di acqua e di elettricità e si diminuisce la rumorosità dell'apparecchio.
b Sistemare bene le stoviglie. Affinché la qualità del lavaggio sia ottimale, i bracci di lavaggio devono girare senza alcun ostacolo. Analogamente, le stoviglie devono essere sistemate correttamente in modo da essere raggiunte dal getto d'acqua.
c Scelta del programma. Impostare il programma di lavaggio e le funzioni addizionali a seconda delle esigenze.
d Pulizia. Pulire ogni tre mesi i filtri e i bracci di lavaggio. Assicurarsi di averli rimessi a posto correttamente.

MANUTENZIONE E PULIZIA DELL'APPARECCHIO

Si consiglia di effettuare con regolarità la pulizia allo scopo di prolunga-re la vita utile della lavastoviglie.

Ogni tre mesi, eseguire le seguenti operazioni:

• Pulizia del filtro.
• Pulizia dei bracci di lavaggio.
• Pulizia dell'interno.
• Pulizia dell'esterno. In tal modo si allunga la vita della lavasto- viglie.

NOTA BENE

In caso di assenza prolungata, lasciare aperta la porta della lavastoviglie per consentire che l'aria circoli liberamente all'interno dell'apparecchio.

1 PULIZIA DEL FILTRO DI LAVAGGIO

Il filtro è formato da due o tre pezzi (a seconda del modello): filtro interno, filtro esterno e protezione dei filtri. Sono posti sulla parte bassa della lavastoviglie, al di sotto del cestello inferiore.

a

Una volta estratto il cestello inferiore, il filtro interno si smonta girandolo in senso antiorario e tirandolo verso l'alto.

b

Estrarre il filtro esterno.

C
Estrarre il filtro di protezione (a seconda del modello).

La corretta ricollocazione dei filtri è fondamentale. Assicurarsi che la protezione dei filtri sia posizionata correttamente.

Il filtro esterno si incastra nella propria sede.

Il filtro interno va inserito nell'apposita sede e quindi va girato in senso orario fino all'arresto.

2

PULIZIA DEI BRACCI DI LAVAGGIO

Il terzo braccio di lavaggio (a seconda del modello), quello superiore e quello inferiore si devono pulire ogni tre mesi.

Smontaggio dei bracci di lavaggio:

a

Il terzo braccio di lavaggio si smonta premendo verso l'alto e svitandolo.

b

Il braccio di lavaggio superiore va montato sul cestello superiore. Per smontarlo occorre svitarlo del tutto.

C

Il braccio di lavaggio inferiore si smonta allentando in senso antiorario il dado inferiore ed estraendolo verso l'alto.

I bracci vanno puliti sotto il getto del rubinetto, con una spugnetta morbida per evitare di graffiarli.

Gli ugelli di uscita dell'acqua devono essere perfettamente puliti. Se qualcuno è ostruito bisogna sturarlo.

Montare i bracci di lavaggio.

Si consiglia di disinserire l'apparecchio dalla presa prima di eseguire qualunque operazione di pulizia o di manutenzione.

3

PULIZIA DELL'INTERNO DELLA LAVASTOVIGLIE

Pulire la lavastoviglie ogni tre mesi per eliminare lo sporco accumulatosi all'interno dell'apparecchio.

Invece del normale detersivo, usare un prodotto specifico (seguire le istruzioni del produttore).

4

PULIZIA DELL'ESTERNO DELLA LAVASTOVIGLIE

Per pulire l'esterno, usare un panno umido con acqua e sapone. Non usare prodotti abrasivi. Asciugare con uno strofinaccio.

Per sicurezza. assicurarsi che la lavastoviglie non sia in funzionamento mentre la si pulisce.

INDIVIDUAZIONE e SOLUZIONE DEI PROBLEMI

Se si rileva qualche problema nel funzionamento della lavastoviglie, probabilmente è possibile risolverlo dopo aver consultato le seguenti indicazioni:

Se così non fosse, rivolgersi al SERVIZIO DI ASSISTENZA TECNICA fornendo informazioni esaurienti.

Quando la lavastoviglie rileva un funzionamento anomalo, avvisa con segnali acustici o luminosi, a seconda del modello. Sul bordo superiore della porta è riportata una tabella orientativa che consente di individuare eventuali inconvenienti.

(F1) Modelli con display. In questi modelli, compare la lettera "F" seguita da un numero (da 1 a 9).

1 ••• Modelli senza display. Quando si verifica un'anomalia, la lavastoviglie emette una serie di segnali acustici che si interrompe per sette secondi, dopo di che riprende. Si può individuare il tipo di inconveniente contando il numero di segnali acustici (1 Porta aperta; 2 Non entra acqua e così via).

Per tacitare i segnali acustici, premere il tasto Avvio / Pausa.

A seconda del tipo di anomalia, rivolgersi al Servizio di Assistenza Tecnica e descrivere il problema.

ANOMALIA	MODELLO CON DISPLAY	MODELLO SENZA DISPLAY
		N. DI BIP
Chiudi la porta F1 1
Non carica acqua F2 2
Non scarica F3 3
Traboccamento F4 4
Surriscaldamento F5 5
Non riscalda F6 6
Tem. insufficien F7 7
Manca pressione	F8	8
Non distribuisce F9 9

- Perché la lavastoviglie non si mette in moto?

La causa può essere:

• Non c'è tensione nella rete elettrica.
• La spina non è stata inserita correttamente nella presa.
• Sono saltati i fusibili dell'impianto elettrico.
  – La lavastoviglie non è collegata alla rete elettrica.
• La porta della lavastoviglie non è ben chiusa.
  – Non è stato premuto il tasto di avvio.

- Non è stato premuto il tasto On / Off (la spia luminosa di questo tasto deve essere accesa in modo fisso).

- Perché la lavastoviglie si mette in moto, ma non carica l'acqua?

La causa può essere:

• Non c'è acqua nella rete idrica.
  – Il rubinetto dell'acqua è chiuso.
• Il filtro dell'elettrovalvola di entrata dell'acqua è ostruito.

- La lavastoviglie non scarica l'acqua, che resta nella vasca

La causa può essere:

• Lo scarico è intasato o è stato installato male.
  – Il tubo di scarico è intasato o strozzato.
• I filtri sono ostruiti.
• Non si è ancora concluso il programma impostato, attendere che finisca.

- Non si spegne la spia che indica la mancanza di sale

La causa può essere:

• Mancanza di sale. Ripristinare il livello di sale e mescolare con un cucchiaio.
• La durezza dell'acqua non è superiore a 7DH, per cui non occorre usare il sale e, in tal caso, la spia resta sempre accesa.

- Vi sono tracce di detersivo nel dosatore o sulla controporta

La causa può essere:

• Qualche stoviglia ha impedito l'apertura del dosatore.
  – Il detersivo è scaduto o non è del tipo adatto.
• I bracci di lavaggio urtano con qualche stoviglia.
• Gli ugelli dei bracci di lavaggio sono ostruiti.
• La vaschetta era umida quando si è versato il detersivo. La vaschetta deve essere asciutta.

- Si forma una schiuma insolita

- È stato usato un detersivo normale per il lavaggio a mano invece di quello speciale per lavastoviglie.

- Consuma molto sale

La causa può essere:

– Il tappo del sale non è ben chiuso.
- Il livello di consumo del sale non è regolato correttamente.

• La lavastoviglie fa rumori strani

La causa può essere:

• Le stoviglie non sono state sistemate correttamente.
• I bracci di lavaggio urtano con qualche stoviglia.

2

- Tracce si sporco o di cibo sulle stoviglie

La causa può essere:

– Il filtro di lavaggio non è posizionato correttamente, è sporco oppure ostruito.
- Gli ugelli dei bracci di lavaggio sono sporchi oppure questi ultimi sono bloccati da qualche stoviglia.
– Il detersivo non è del tipo adatto o è insufficiente.
- Le stoviglie non sono state sistemate correttamente. Qualche pezzo è a contatto con altri.
- I cestelli sono eccessivamente carichi.
- Il programma di lavaggio non è quello giusto.
- Lo scarico è intasato.
- Sulle stoviglie erano rimasti residui di cibo eccessivamente rinsecchiti.

• Le stoviglie presentano un velo biancastro

La causa può essere:

• Detersivo o brillantante insufficiente.
• Il tappo del serbatoio del sale non è ben chiuso.
  – Il serbatoio del sale non contiene né acqua né sale.
  – Il decalcificatore non è regolato correttamente in funzione della durezza dell'acqua
• È stato usato un detersivo privo di fosfato. Eseguire un prova con un detersivo con fosfato.

• Le stoviglie non si asciugano

La causa può essere:

• Mancanza di brillantante.
• La regolazione del brillantante è inadeguata.
• Le stoviglie non sono state sistemate correttamente.
  – Le stoviglie sono state rimosse troppo presto.
• Il programma di lavaggio non è quello giusto.

- Il vetro o il cristallo presenta un aspetto lattiginoso o con graffi

La causa può essere:

- I pezzi non sono adatti al lavaggio in lavastoviglie.

– Il detersivo è inadatto.

- Il vetro o il cristallo presenta un aspetto opaco

– Il brillantante è insufficiente.

- Le posate e i bicchieri sono velati oppure questi ultimi presentano un aspetto metallico

- Dose eccessiva di brillantante.

- I pezzi in acciaio inox o in acciaio fine presentano macchie

La causa può essere:

• I pezzi non sono adatti al lavaggio in lavastoviglie.
• Le stoviglie non sono state sistemate correttamente.
• È stato usato troppo detersivo.
  – L'acciaio è di bassa qualità.
• C'è un eccesso di sale nell'acqua di lavaggio. Chiudere bene il tappo del serbatoio del sale.

INFORMAZIONI PER IL CORRETTO SMALTIMENTO DEGLI APPARECCHI ELETTRICI ED ELETTRONICI

Alla fine della sua vita utile, l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici.

Lo si può consegnare gratuitamente agli appositi centri di raccolta, gestiti da- ll'amministrazione locale, o ai distributori che forniscono questo servizio. Smaltire separatamente un elettrodomestico significa evitare eventuali conseguenze negative per l'ambiente e per la salute derivanti da uno smaltimento inadeguato, e consente il trattamento e il riciclaggio dei materiali che lo compongono, con un notevole risparmio di energia e di risorse.

Per sottolineare il dovere di collaborare con la raccolta selettiva, su- ll'apparecchio è apposto il simbolo qui riportato che indica che per lo smaltimento non si devono usare i cassonetti tradizionali.

Per ulteriori informazioni, rivolgersi all'ente locale competente o al proprio rivenditore di fiducia.

INSTALLATIE EN MONTAGE

1 VAATWASMACHINE UITPAKKEN

HET UITPAKKEN
