MODE D'EMPLOI Eco A Atag
Sommaire
1. Introduction..............................18 2. Sécurité...................................19 3. Description de la chaudière........20 4. Écran d'affichage et touches......21
4.1 Touche Reset 21
4.2 Réglage de la température d'eau chaude sanitaire 22 4.3 Réglage de la température du circuit de chauffage central 22 4.4 Affichage des données actuelles 22
5. Compléter le remplissage de l'installation de chauffage central 23 6. Arrêt de la chaudière 24 7. Positions Comfort/Eco de l'eau chaude sanitaire 25 8. Fonctionnement continu de la pompe de circulation 26 9. Dérangement 27 10. Entretien 27 11. Garantie 27
Attention!
Dans votre intérêt, il est important que nous sachions que vous possédez une chaudière ATAG. Veuillez par conséquent nous renvoyer la Carte de garantie dûment complétée. Nous serons ainsi en mesure de vous faire bénéficier pleinement de tous nos services.
Ce manuel d'utilisation décrit le fonctionnement et l'utilisation de la chaudière de chauffage central ATAG A. Cette notice est destinée à l'utilisateur. Pour l'installation et la mise en service, l'installateur dispose d'une notice spécifique que.
Lisez soigneusement cette notice avant de manipuler les commandes de la chaudière.
En cas de doute ou de dérangement, veuillez toujours contacter votre installateur.
ATAG Verwarming se réserve le droit de modifier ses produits sans avis préalable.
2 Sécurité
Les travaux à effectuer sur la chaudière seront uniquement confiés à un personnel qualifié, qui utilisera des appareils calibrés. Les pièces ne peuvent être remplacées qu’avec des pièces ATAG d'origine.
En cas d'odeur de gaz :
- Éviter toute flamme nue! Ne pas fumer!
- Ne pas allumer ou éteindre la lumière, ni actionner d'autres interrupteurs électriques!
- Ne pas téléphoner!
- Fermer la vanne gaz.
- Ouvrir portes et fenêtres.
- Prévenir les autres habitants de l'immeuble et quitter le bâtiment.
- N'appeler le fournisseur de gaz ou l'installateur qu'après être sorti du bâtiment.
Protection contre la corrosion
Ne pas utiliser de produits en bombe, de produits de nettoyage contenant du chlore, des solvants, des peintures, etc. à proximité de l'appareil ou de l'arrivée d'air de celui-ci. Ces substances ont une influence défavorable sur l'appareil et peuvent entraîner de la corrosion susceptible de causer des pannes.
Contrôle de l'eau du circuit de chauffage
Veuillez régulièrement contrôler la pression d'eau de l'installation de chauffage central.
Utilisez toujours de l'eau potable lors du remplissage.
L'adjonction de produits chimiques tels que des agents de protection contre le gel ou la corrosion (inhibiteurs) n'est pas autorisée.
En cas de doute, veuillez contacter votre installateur.
3 Description de la chaudière
La chaudière ATAG A est une chaudière de chauffage central étanche modulante à condensation, équipée ou non d'une production d'eau chaude intégrée, qui répond à la norme européenne (CE). Un certificat de conformité est délivré sur demande par le fabricant.
La chaudière présente une efficacité énergétique très élevée et des pertes par rayonnement, par convection ou à l'arrêt très faibles. Les émissions de substances nocives sont considérablement inférieures à la norme fixée en la matière.
Les chaudières ATAG A sont prévues du label HR Top label.

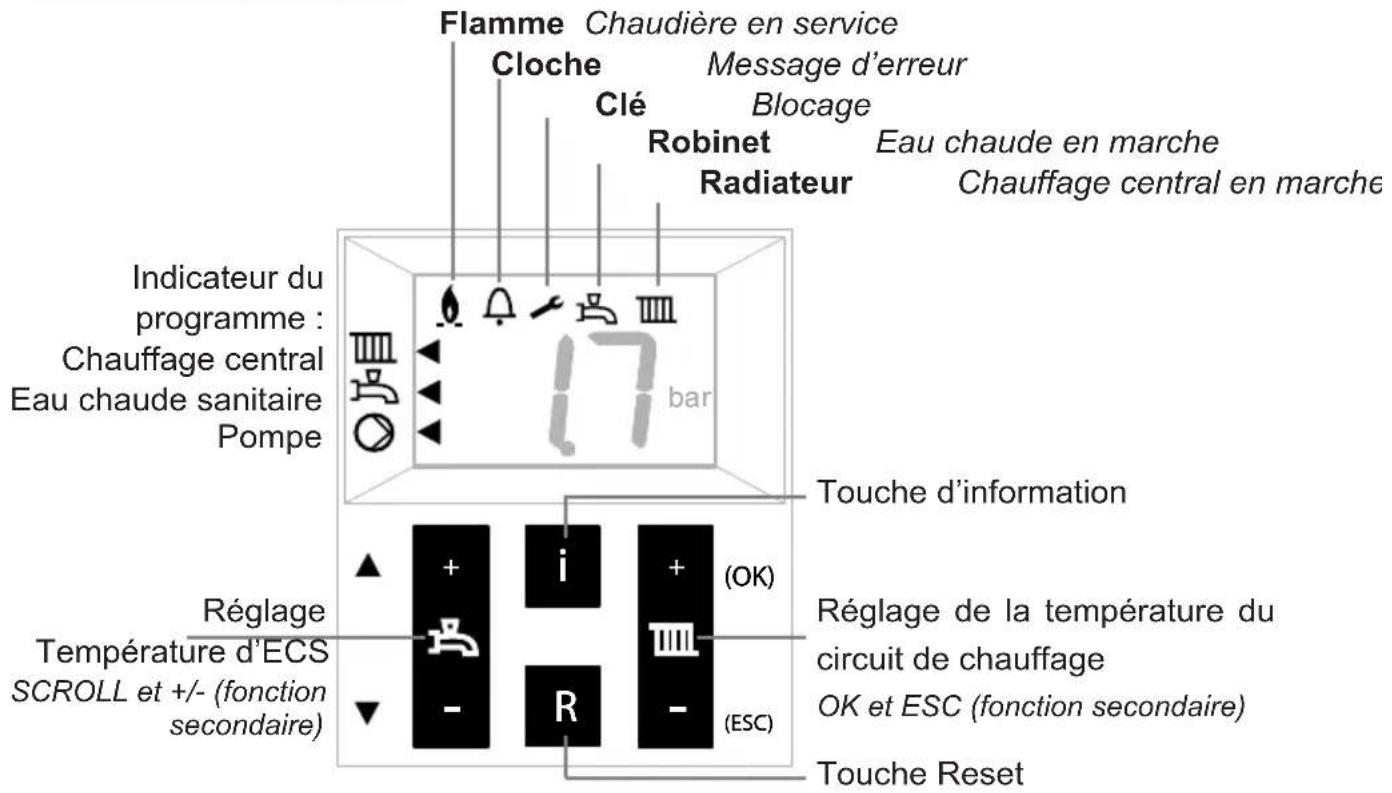

4 L'écran et les touches
La face avant de la chaudière est munie d'un portillon. En ouvrant celui-ci, vous trouvez un bref aperçu de la signification des touches et des symboles. Ces significations sont détaillées ci-après.
4.1 Touche reset
La touche Reset remet la chaudière en marche si un dérangement survient.
En cas de panne eventuelle, le symbole est affiché avec un code Cx xx.
Dans les autres cas, la touche Reset n'a aucune fonction et ne réagira pas en cas d'actionnement. Voir le chapitre 9 pour un bref aperçu avec codes.
4.2 Réglage de la température d'ecs
Appuyer sur la touche + ou - ; l'écran affiche la valeur réglée en clignotant ;
Appuyer sur + ou - pour modifier la valeur réglée. Chaque modification est directement active.
ARRÊT du programme d'eau chaude : Appuyer sur la touche - jusqu'à la valeur la plus BASSE, puis pousser à nouveau sur -. L'écran affiche -- et le du milieu est éteint.
L'enclenchement fonctionne en sens inverse.
4.3 Réglage de la température du circuit de CC
Appuyer sur la touche + ou - ; l'écran affiche la valeur réglée en clignotant ;
Appuyer sur + ou - pour modifier la valeur réglée. Chaque modification est directement active.
ARRÊT du programme chauffage central : Appuyer sur la touche - jusqu'à la valeur la plus BASSE, puis pousser à nouveau sur -. L'écran affiche -- et le Supérieur est étant.
L'enclenchement fonctionne en sens inverse.
4.4 Affichage des données actuelles
Appuyer brièvement sur la touche i ou la touche SCROLL pour obtenir les valeurs suivantes :
A0 = Température eau de départ
A1 = Température eau de retard
A2 = Température d'eau chaude
A4 = Température des fumées
(uniquement en cas de raccordement d'une sonde de température des fumées)
A5 = Température extérieure
(uniquement en cas de raccordement d'une sonde de température extérieure)
A6 = Pression d'eau
A9 = Vitesse de rotation du ventilateur
Pour revenir à l'affichage standard, appuyer sur la touche ESC.
5 Compléter le remplissage de l'installation de CC
Si vous souhaitez ajouter vous-même de l'eau dans l'installation de chauffage central, veuillez procéder comme suit :
(En cas de doute, veuillez contacter votre installateur)
1 Raccorder le flexible de remplissage au robinet d'eau froide; 2 Remplir complètement le flexible d'eau potable; 3 Raccorder le flexible de remplissage au robinet de remplissage/vidange de l'installation de chauffage central; 4 Ouvrir le robinet de remplissage/vidange; 5 Ouvrir le robinet d'eau froide; 6 Remplir lentement l'installation de chauffage central jusqu'à la pression de 1,5-1,7 bar : Appuyer sur la touche i jusqu'à la position A6 (pression d'eau). La valeur affichée à l'écran augmente; 7 Fermer le robinet d'eau froide; 8 L'indication C1 05 apparait à l'écran dès que la pression dépasse 1,3 bar: le programme de purge automatique est activé pendant environ 7 min; 9 Purger entièrement l'installation de chauffage central en commençant par le point le plus bas; 10 Contrôler la pression et rajouter éventuellement de l'eau jusqu'à l'obtention d'une pression de 1,5 à 1,7 bar; 11 Veiller à ce que les robinets d'eau froide et de remplissage/vidange soient bien fermés; 12 Débrancher le flexible de remplissage;
Après déroulement du programme de purge automatique (C1 05) d'environ 7 minutes, la chaudière se remettra en marche.
Veuillez régulièrement contrôler la pression d'eau de l'installation de chauffage central et compléter le remplissage si nécessaire. La pression de service de l'installation doit être comprise entre 1,5 et 1,7 bar à froid.
cuation de la totalité de l'air d'une installation qui vient d'être remplie peut prendre un certain temps. La première semaine, il est normal d'entendre des bruits d'air dans l'installation. Cet air sera progressivement éliminé par le purgeur automatique de la chaudière. Par conséquent, la pression d'eau pourra légèrement baisser durant cette période, ce qui nécessitera eventuellement un ajout d'eau.
Pendant les vacances par ex. :
Chauffage et eau chaude sur ARRET: Appuyer sur la touche - des deux touches jusqu'à ce que la valeur la plus BASSE soit atteinte. Relâcher la touche et pousser à nouveau sur la touche-. L'écran affiche --. Le programme est ainsi arrêté. La flèche de gauche est éteinte.
En cas d'interventions sur l'installation de chauffage central :
Veillez à ce qu'il n'y ait pas de demande de chaleur : aucun robinet d'eau chaude ouvert et thermostat d'ambiance en position basse. Retirer la fiche de la prise de courant. En cas de vidange de l'installation de chauffage central, il faut tenir compte du fait qu'il reste toujours un peu d'eau dans la chaudière. Il faut alors veiller à ce que ce reste d'eau ne puisse geler.
7 Positions comfort/eco de l'ecs
En sortant de l'usine, la production d'eau chaude sanitaire est réglée sur la position Confort. Ceci implique que de l'eau chaude est directement disponible lors de l'ouverture du robinet d'eau chaude. Si on le souhaite, il est possible de basculer la position Eco. Dans ce cas, il faut attendre un peu plus longtemps avant que de l'eau chaude ne soit du robinet. Cette durée dépend de la longueur de la conduite entre la chaudière et le point d'usage ainsi que de la température actuelle du chauffage central. La position Eco est la plus économique.
OK ESC
Appuyer sur la touche « OK » pendant 3 secondes.
L'écran affiche « P6 (suivi de) 81 »;
Appuyer 1 x sur la touche « SCROLL »;
L'écran affiche « P6 (suivi de) 84 »;
Appuyer sur la touche « OK »;
L'écran affiche « b0 »;
Appuyer 1 x sur la touche « SCROLL »;
L'écran affiche « b1 »;
Appuyer sur la touche « OK »;
L'écran affiche « on »;
Régler la valeur sur « off » au moyen de la touche + ou -;
Appuyer brièvement sur la touche « OK » pour confirmer la nouvelle valeur introduite
L'écran affiche le nouveau paramètre sélectionné
Appuyer sur la touche « ESC » jusqu'à ce que l'affichage standard apparaisse de nouveau.
Si aucune touche n'est actionnée durant 8 minutes, l'affichage standard apparaitra automatiquement à l'écran.
8 Fonctionnement continu de la pompe
En cas de gel, il est recommandé de laisser tourner la pompe de circulation en permanence pour réduire le risque de gel des canalisations.
En sortant de l'usine, la pompe est réglée sur fonctionnement automatique. Ceci signifie que la pompe s'enclenche au moment d'une demande de chaleur pour le chauffage central ou l'eau chaude sanitaire. Si nécessaire, la pompe peut également fonctionner en continu. Pour modifier ce réglage, procéder comme suit :
Appuyer sur la touche « OK » pendant 3 secondes. L'écran affiche « P6 (suivi de) 81 »;
Appuyer 1 x sur la touche « SCROLL »; L'écran affiche « P6 (suivi de) 84 »;
Appuyer sur la touche « OK »; L'écran affiche « b0 »;
Appuyer sur la touche « OK »; L'écran affiche « off »;
Régler la valeur sur « on » au moyen de la touche + ou -;
Appuyer brièvement sur la touche « OK » pour confirmer la nouvelle valeur introduite. L'écran affiche le nouveau paramètre sélectionné.
Appuyer sur la touche « ESC » jusqu'à ce que l'affichage standard apparaisse de nouveau.
Une petite flèche apparait en bas à droite de l'écran, indiquant que la pompe fonctionne maintenant en continu.
Si aucune touche n'est actionnée durant 8 minutes, l'affichage standard apparaitra automatiquement à l'écran.
9 Dérangement
En cas de dérangement (indiqué à l'écran par la dette c suivie d'un code), vous pouvez essayer de supprimer le dérangement en appuyant sur la touche Reset. Si le dérangement persiste, veillez contacter rapidement votre installateur et lui communiquer le code.
programme de purge automatique activé
Certains messages composés de la lettre c et d'un code ne sont pas des dérangements. Ces messages disparaissent spontanément au bout d'un certain temps. L'actionnement de la touche Reset est alors sans effet, par exemple :
c1 05 activation du programme de purge automatique (environ 7 min)
Les mentions pour la pression d'eau demandent de l'action :
c1 17 pression d'eau trop élevée
c1 18 pression d'eau trop basse
En cas d'apparition de fuites dans l'appareil, veuillez contacter votre installateur.
10 Entretien
Il est conseillé d'établir un contrat d'entretien avec votre installateur afin que l'appareil soit périodiquement contrôlé et réglé.
Le cache de protection de l'appareil est composé d'éléments en plastique qui peuvent être nettoyés à l'aide de détergents ménagers non corrosifs.
11 Garantie
Pour les conditions de garantie, veuillez vous référer à la Carte de garantie fournie avec la chaudière.
