MODE D'EMPLOI EH1413 Prem-I-Air

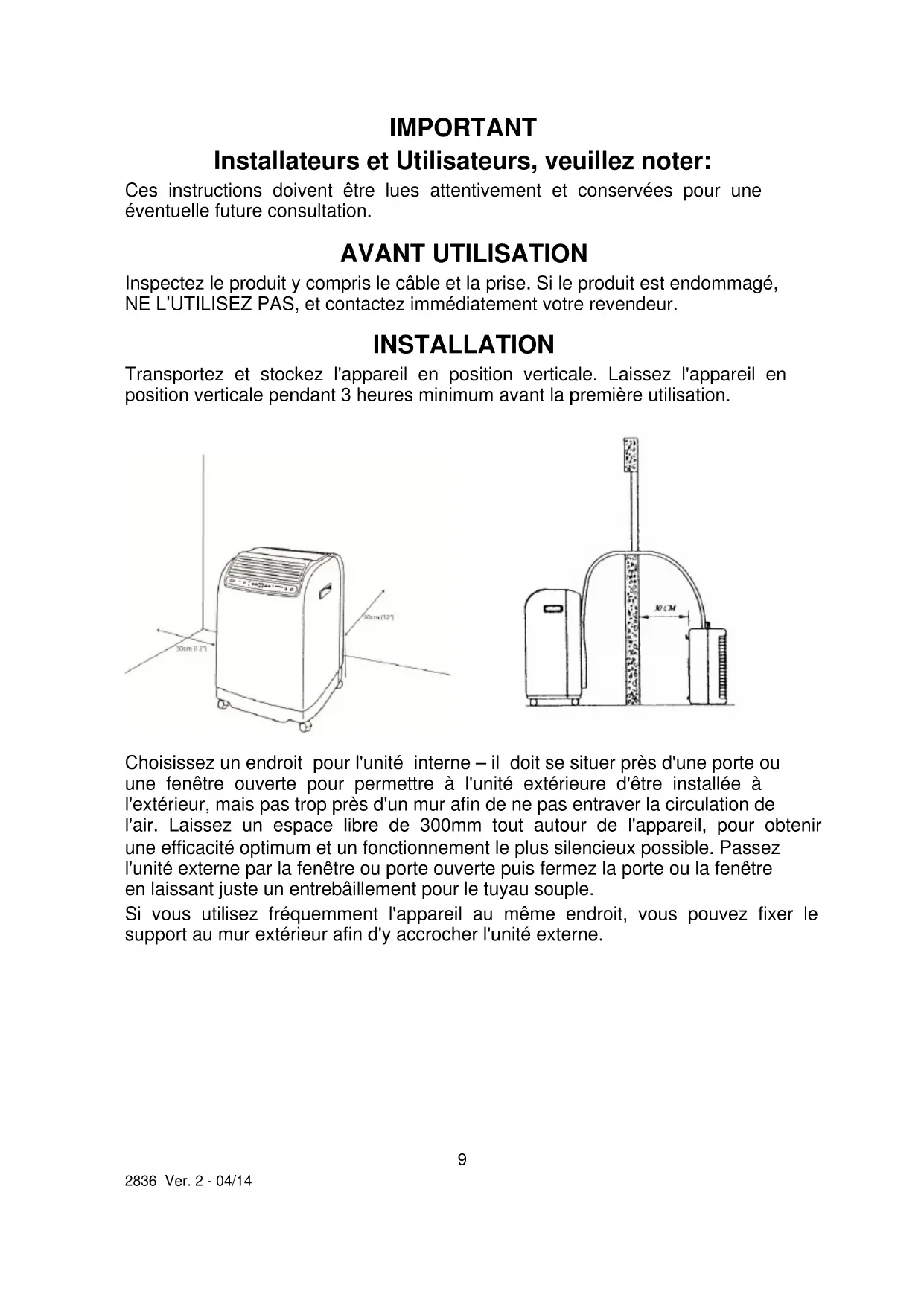

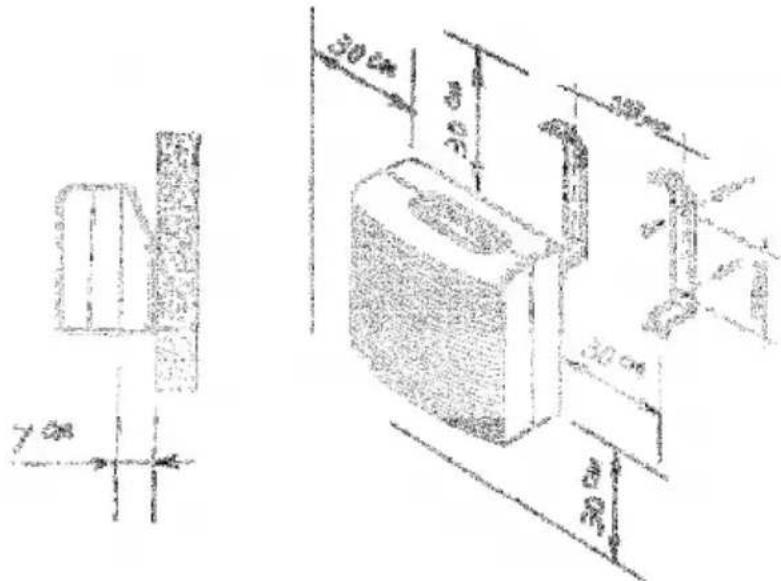

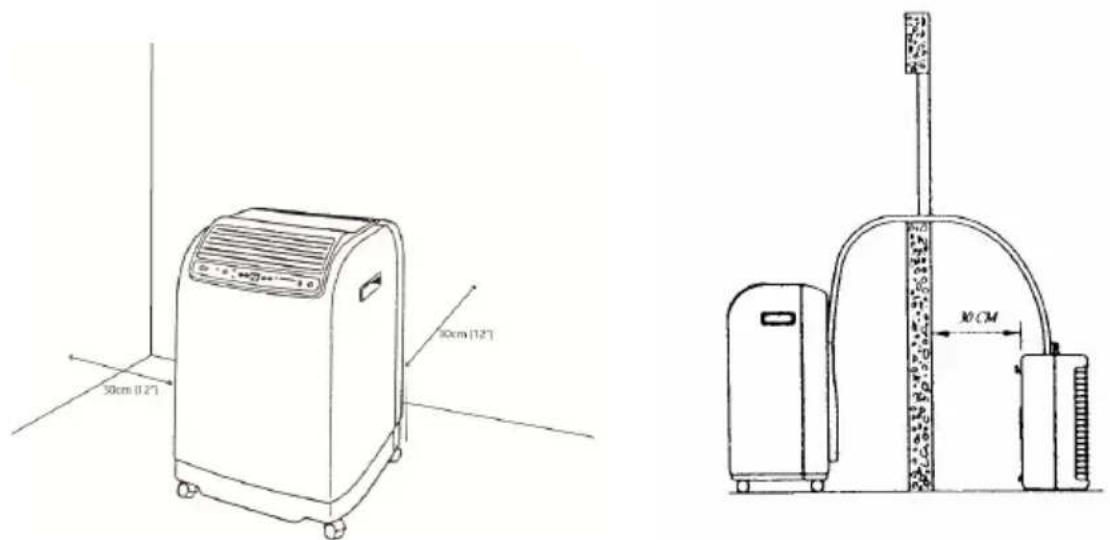

Prem-i-Air Appliances Ltd., Lancots Lane, Sutton, St. Helens, Merseyside. WA9 3EX, UK website: www.prem-i-air.com9 2836 Ver. 2 - 04/14 IMPORTANT Installateurs et Utilisateurs, veuillez noter: Ces instructions doivent être lues attentivement et conservées pour une éventuelle future consultation. AVANT UTILISATION Inspectez le produit y compris le câble et la prise. Si le produit est endommagé, NE L’UTILISEZ PAS, et contactez immédiatement votre revendeur. INSTALLATION Transportez et stockez l'appareil en position verticale. Laissez l'appareil en position verticale pendant 3 heures minimum avant la première utilisation. Choisissez un endroit pour l'unité interne – il doit se situer près d'une porte ou une fenêtre ouverte pour permettre à l'unité extérieure d'être installée à l'extérieur, mais pas trop près d'un mur afin de ne pas entraver la circulation de l'air. Laissez un espace libre de 300mm tout autour de l'appareil, pour obtenir une efficacité optimum et un fonctionnement le plus silencieux possible. Passez l'unité externe par la fenêtre ou porte ouverte puis fermez la porte ou la fenêtre en laissant juste un entrebâillement pour le tuyau souple. Si vous utilisez fréquemment l'appareil au même endroit, vous pouvez fixer le support au mur extérieur afin d'y accrocher l'unité externe.10 2836 Ver. 2 - 04/14 Voir schéma d'installation ci-dessous.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou manquant d'expérience ou de connaissances uniquement sous la surveillance d'un adulte qui leur aura appris à utiliser l'appareil et leur aura expliqué les risques encourus.

• Les enfants ne doivent pas jouer avec l'appareil.

• Placez le EH0468 sur une surface plate et stable.

• Respectez une distance minimum de 300mm entre les côtés du radiateur et tout matériau inflammable.

• Respectez une distance minimum de 900mm entre le haut de l’appareil et tout matériau inflammable.

• Ne le placez pas sur une surface molle.

• Ne le couvrez pas. Un symbole situé sur le radiateur vous le rappelle.

• Pour utilisation à l’intérieur uniquement.

• Ne convient pas à une utilisation dans les bateaux, les caravanes ou endroits similaires.

• N’utilisez pas l’appareil dans une salle de bains ou une pièce humide.

• Ne passez pas le cordon d’alimentation sous une moquette ou un tapis.

• N’utilisez pas le radiateur dans des endroits où de la peinture, de l’essence ou d’autres liquides inflammables sont utilisés ou stockés.

• N’utilisez pas l’appareil sans les pieds fournis.11 2836 Ver. 2 - 04/14

CONSIGNES GENERALES DE SECURITE

Le câblage doit être testé périodiquement par un électricien qualifié au moins une fois tous les 10 ans ou à chaque changement d’occupation. Pour les bureaux et les locaux de vente au détail ainsi que les bâtiments publics, le câblage doit être inspecté au moins une fois tous les 5 ans. Il est conseillé d’équiper tous les bâtiments avec un détecteur de fumée (il est obligatoire pour les nouveaux bâtiments).

INSTALLATION ET FONCTIONNEMENT

Si vous utilisez la télécommande, insérez deux piles AAA dans le compartiment de piles en respectant la polarité. Branchez le cordon d'alimentation dans une prise secteur. Si vous utilisez une rallonge, vérifiez que le câble est bien calibré à 13 ampères ou plus et que la rallonge est complètement déroulée. Allumez l'appareil.

Appuyez sur le bouton ''I/O'' pour allumer l'appareil. Choisissez le mode en appuyant sur le bouton 'MODE''. Les différents modes disponibles sont :

• AUTO : mode automatique : sélectionne la vitesse optimum du ventilateur pour maintenir la température souhaitée dans la pièce.

• HI/MED/LO : Permet de sélectionner la vitesse élevée, moyenne ou faible. o Réglez la température désirée à l'aide des boutons THERMO CONTROL. La température s'affiche sur l'écran à LED. Mode refroidissement uniquement.

• DEHUM : Déshumidificateur : dans ce mode, il n'y a pas de possibilité de rafraîchir l'air et la vitesse du ventilateur se règle automatiquement.

• FAN : Mode ventilation uniquement sans refroidissement.

• AUTO SWING : Actionne les persiennes de haut en bas.

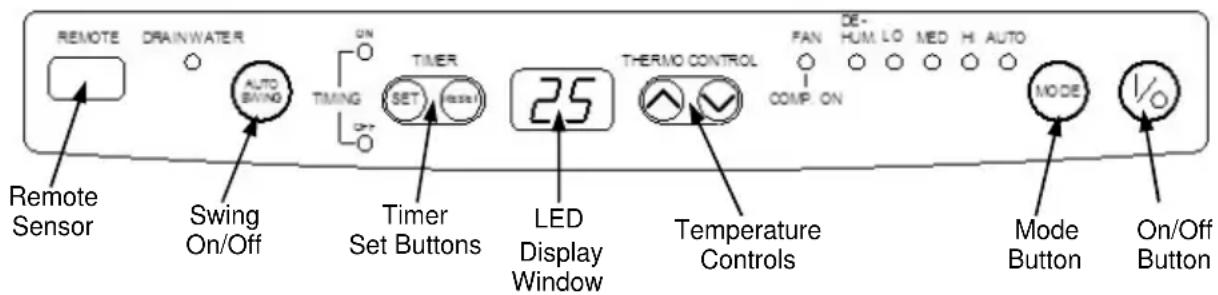

• THERMO CONTROL : La température de réglage par défaut est de 25°C, utilisez les boutons pour régler la température désirée dans la pièce (16°C-30°C).Quand la température réglée est atteinte, le compresseur s'arrête et l'appareil fonctionne comme un ventilateur jusqu'à ce que la température s'élève suffisamment et que le compresseur redémarre. On/Off Button Mode Button Temperature Controls LED Display Window Timer Set Buttons Swing On/Off Remote Sensor12 2836 Ver. 2 - 04/14

• TIMER : Le programmateur peut fonctionner comme un compte à rebours jusqu'à ce que l'appareil démarre ou s'éteigne. o TIMING OFF : Pour régler l'heure à laquelle vous souhaitez que l'appareil s'éteigne, appuyez sur le bouton TIMER SET quand l'appareil est en fonctionnement. Le témoin lumineux TIMING OFF s'allumera, réglez la durée en appuyant de façon répétitive sur le bouton TIMER SET (intervalles d'une heure). Quand le temps programmé s'est écoulé, l'appareil s'éteint. En appuyant sur le bouton ''I/O'' à n'importe quel moment quand la programmation est en cours, vous pourrez annuler la programmation et l'appareil s'éteindra. o TIMING ON : Pour régler l'heure à laquelle vous souhaitez que l'appareil démarre, appuyez sur le bouton TIMER SET quand l'appareil est sur OFF, le témoin lumineux s'allumera, réglez la durée en appuyant de façon répétitive sur le bouton TIMER SET (intervalles d'une heure). Quand le temps est écoulé, l'appareil démarre. En appuyant sur le bouton ''I/O'' à n'importe quel moment quand la programmation est en cours, vous pourrez annuler la programmation et l'appareil démarrera. La fonction TIMER peut être annulée à n'importe quel moment en appuyant sur le bouton RESET. Si le témoin lumineux DRAIN WATER s'allume, placez un récipient sous l'extrémité du tuyau de vidange (à l'arrière de l'unité interne) et retirez la bonde. Laissez l'eau s'écouler puis replacez la bonde

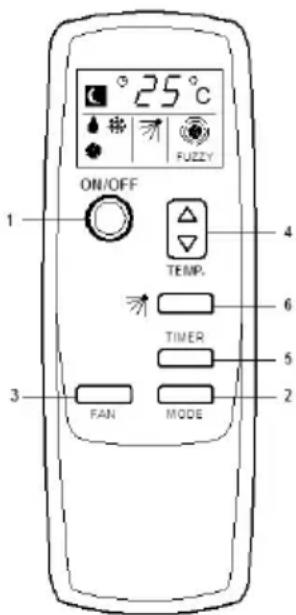

Les différents modes de fonctionnement peuvent être utilisés exactement de la même façon que sur le panneau de commande de l'appareil. Pour utiliser la télécommande, dirigez-la bien vers la face avant.

3. Sélection de la Vitesse de Ventilation

4. Contrôle de la Température

MAINTENANCE Avant de le nettoyer, éteignez l’appareil puis débranchez-le. Il peut être nettoyé à l’aide d’un chiffon humide avec une goutte de liquide vaisselle pour enlever la poussière ou la saleté. N’utilisez pas de détergents ni de solvants puissants car cela pourrait endommager le plastique. Nettoyage du filtre : Le filtre est situé sur le panneau arrière de l'appareil. Déclipsez-le pour l'enlever puis enlevez la poussière et la saleté avec un aspirateur. Le filtre doit être nettoyé toutes les deux semaines pour maintenir une performance optimum. Utilisez un pinceau de 25mm pour enlever la poussière sur les grilles. Si le cordon d’alimentation est abîmé, il doit être remplacé par un technicien qualifié ou le fabricant. Si vous devez changer la prise du cordon d’alimentation, procédez comme suit :

• Connectez la câble marron sur la borne étiquetée "L".

• Connectez le câble bleu sur la borne étiquetée "N".

• Connectez le câble vert/jaune sur la borne étiquetée "E" ou portant le symbole terre.

• Assurez-vous que la prise est positionnée correctement (sur la gaine extérieure du câble) et bien serrée.14 2836 Ver. 2 - 04/14

CONTROLE ET TEST REGULIER

Lorsqu'il est utilisé dans un bureau, ce produit doit être testé régulièrement chaque année par un électricien qualifié (test PAT) afin d’être en conformité avec les normes de conformité et sécurité électriques et le règlement de travail. Lorsque l’appareil est utilisé dans un environnement domestique, il est également recommandé de le contrôler régulièrement.

ELIMINATION ET RECYCLAGE

Vous ne devez pas jeter cet appareil avec les ordures ménagères. La majorité des autorités locales possèdent un système de collecte spécifique pour ce type d’appareils et l’élimination est gratuite pour le consommateur final. Lorsque vous voulez remplacer l’appareil existant par un nouvel appareil similaire, votre revendeur doit reprendre votre ancien appareil et se charger du recyclage. Ce climatiseur contient du gaz réfrigérant R410a. À la fin de sa vie, l'élimination de ce produit doit être faite conformément aux réglementations locales.

DEFAUTS DE FONCTIONNEMENT

Si le EH1413 ne fonctionne pas, procédez comme suit : Vérifiez que la prise de l'appareil est bien insérée dans la prise secteur et qu'il y a de l'électricité. Quand l'appareil est allumé, il démarre au bout d'une minute environ.

• L'appareil cesse de fonctionner : La température souhaitée a été atteinte. La programmation est en cours.

• En mode refroidissement, pas d'air frais : La température de la pièce est inférieure à la température réglée.

• L'appareil est en dégivrage (cela prendra quelques minutes puis il reprendra son fonctionnement).

• La télécommande ne fonctionne pas : Vérifiez que les piles sont installées correctement et qu'elles ne sont pas usées. Dirigez bien la télécommande vers l'appareil15 2836 Ver. 2 - 04/14 CARACTERISTIQUES TECHNIQUES Dimensions (l’intérieures): 470×335×695mm Dimensions (l’extérieur): 510×230×490mm Poids (l’intérieures): 36kg Poids (l’extérieur): 14kg Puissance de refroidissement : 4.3kW Alimentation : 230V~ Consommation : 1310W SEER : 4.6 Capacité de déhumidification: 45l/jour Courant de Fonctionnement : 5.8A Débit d’Air max :: 600m

/hour Refrigerant: R410a (1.08kg) Niveau de Bruit : l’intérieures 59dB (A) l’extérieur 64dB (A)16 2836 Ver. 2 - 04/14 GARANTIE Prem-i-Air garantit le produit contre tout défaut de matériaux et de fabrication pour une période de douze mois. Lorsque l'appareil fonctionne dans des conditions autres que celles qui sont recommandées, à des tensions autres que la tension indiquée sur l'appareil, ou toute tentative faite pour réparer ou modifier l'appareil conduiront à l’annulation la garantie. Le produit que vous avez acheté peut légèrement différer de l’illustration. Cette garantie est un plus et n’affecte pas vos droits légaux. Si vous rencontrez des problèmes sur cet appareil, veuillez contacter notre service technique au 01.30.34.48.60. Prem-I-Air Appliances Ltd Z.A. du Bel Air 17 D rue de Creil 95340 BERNES-SUR-OISE Site Internet : www.prem-i-air.eu
