Type de produit	Sèche-linge à condensation
Capacité de chargement	8 kg
Alimentation électrique	220-240 V
Dimensions approximatives	85 x 60 x 60 cm
Poids	40 kg
Classe énergétique	B
Fonctions principales	Programmes de séchage variés, départ différé, séchage délicat
Entretien et nettoyage	Nettoyage du filtre à peluches après chaque utilisation, vidange du réservoir d'eau
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande, réparabilité modérée
Sécurité	Protection contre la surchauffe, verrouillage de sécurité pour enfants
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - ADC5305 ARTHUR MARTIN

Que faire si mon sèche-linge Arthur Martin ADC5305 ne démarre pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Vérifiez également le fusible ou le disjoncteur. Si tout semble en ordre, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Pourquoi mon sèche-linge ne chauffe-t-il pas ?

Vérifiez si le filtre à peluches est propre et non obstrué. Assurez-vous que le tuyau d'évacuation n'est pas bloqué. Si le problème persiste, il se peut que l'élément chauffant soit défectueux et nécessite un remplacement.

Comment nettoyer le filtre à peluches ?

Ouvrez le panneau du filtre à peluches situé à l'avant de l'appareil. Retirez le filtre et nettoyez-le sous l'eau courante pour enlever les peluches. Laissez-le sécher complètement avant de le remettre en place.

Mon appareil émet un bruit étrange pendant le fonctionnement, que faire ?

Vérifiez si des objets étrangers sont coincés dans le tambour. Assurez-vous également que l'appareil est de niveau et stable. Si le bruit persiste, il peut être nécessaire de contacter un technicien pour une inspection plus approfondie.

Pourquoi mon linge est-il encore humide après le cycle de séchage ?

Cela peut être dû à une surcharge du tambour. Assurez-vous de ne pas surcharger l'appareil et de sélectionner le bon programme de séchage. Vérifiez également le filtre à peluches et le tuyau d'évacuation.

Comment régler la minuterie du sèche-linge ?

Utilisez le bouton de sélection du temps sur le panneau de commande pour choisir la durée de séchage souhaitée. Reportez-vous au manuel d'utilisation pour des instructions spécifiques sur les différents programmes.

Que faire si l'écran d'affichage s'éteint ?

Cela peut indiquer un problème d'alimentation. Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si l'écran ne se rallume pas, il peut être nécessaire de contacter un service après-vente.

Comment savoir si le sèche-linge nécessite un entretien ?

Si vous remarquez des performances anormales, comme des temps de séchage prolongés ou des bruits inhabituels, il est conseillé de faire vérifier l'appareil. Un nettoyage régulier des filtres et des tuyaux d'évacuation est également recommandé.

MODE D'EMPLOI ADC5305 ARTHUR MARTIN

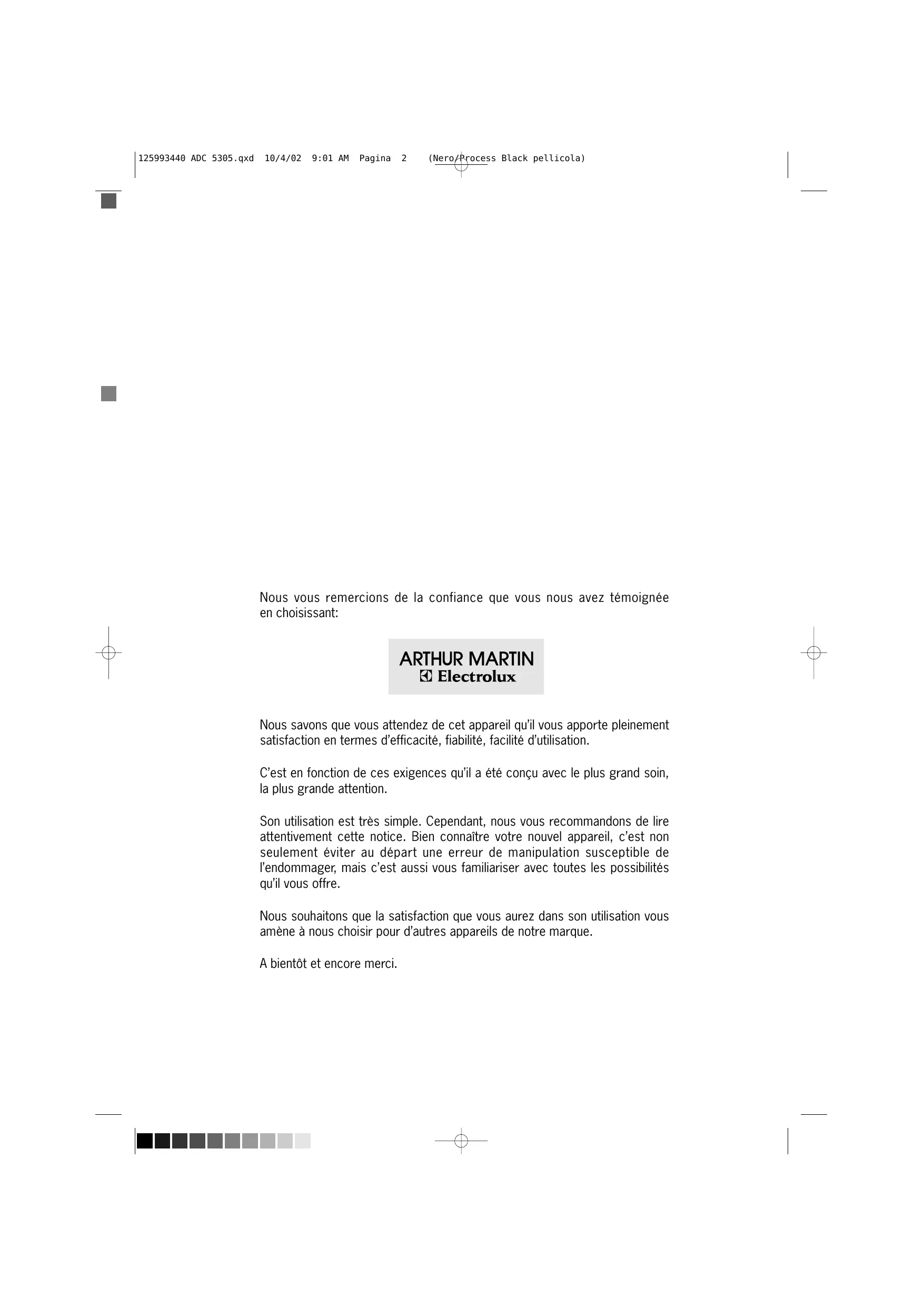

Nous vous remercions de la confiance que vous nous avons temoignée enCHOISSSANT:

ARTHUR MARTIN

Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a ete conu avec le plus grand soin, la plus grande attention.

Son'utilisation est très simple. Cependant, nous vous recommendons de dire attentivement cette notice. Bien connaître votre nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nousCHOISIR pour d'autres appeareils de notre marque.

A bientôt et encore merci.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 4

Utilisation 4

Installation 4

Protection de l'environnement 4

Description de l'appareil 5

Utilisation de votre sèche-linge 5

Le bandeau de commandes 5

Comment faire un séchage? 8

Guide des programmes 10

Guide de séchage 11

Entretien et nettoyage 12

Nettoyageextérieur 12

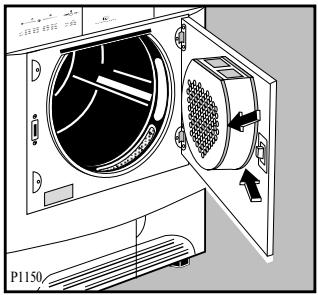

Nettoyage de la porte 12

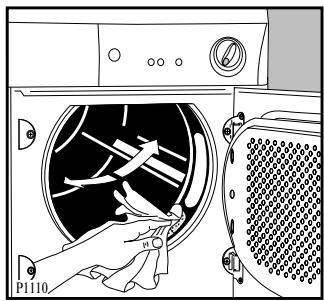

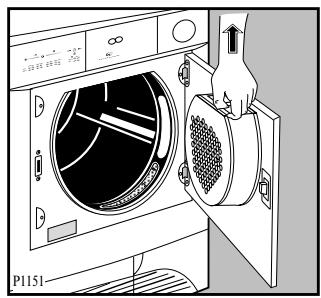

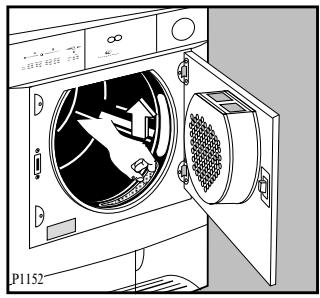

Nettoyage des filtrés 12

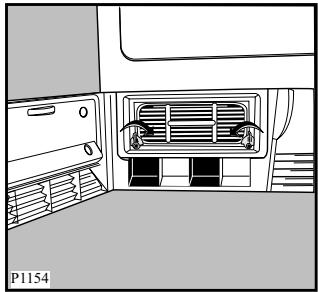

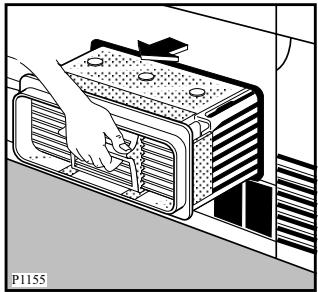

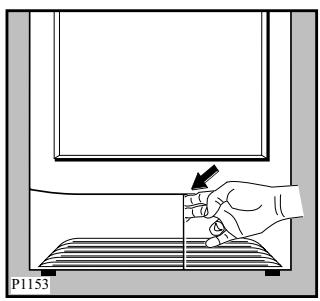

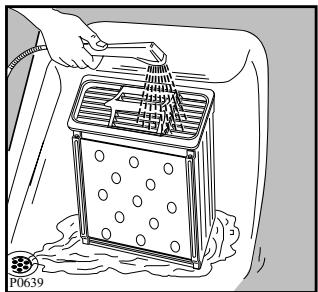

Nettoyage du condenseur d'air 12

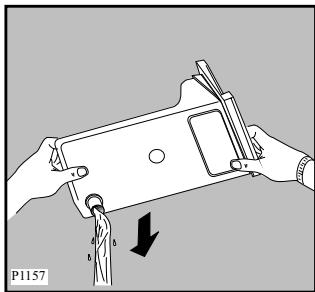

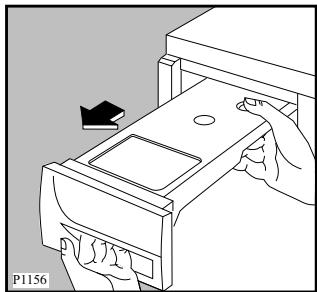

Vidange du bac d'eau de condensation 13

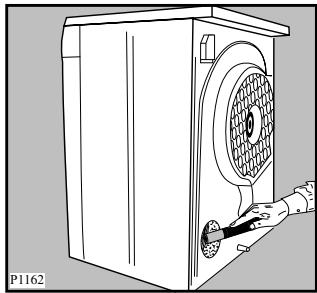

Nettoyage de la grille d'aspiration 13

Nettoyage du tambour 13

En cas d'anomalie de fonctionnement 14

ServiceAprès-Vente 14

Garantie 15

A l'attention de l'installateur

15

Installation 16

Débridage 16

Emplacement 16

Raccordement electrique 16

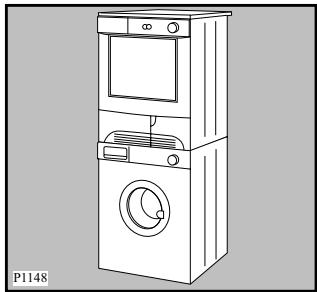

Installation en colonne 16

Réversibilité de la porte 16

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliseur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiéz son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifie pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Débranche toujours l'appareil après son utilisation.
• Tout le linge à secher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une Explosion.
• Ne séchez enaucun cas des chaussures (tennis,etc.),carelles pourraient s'encastrer entre la portet et le tambour,bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Laissez la porte entrouverte lorsque le sèche-lingen n'est pas utilisé, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez les filtres après chaque utilisation.
• N'utilisez jamais l'appareil sans filtres ou avec des filtres endommages. Cela pourrait provoquer un incendie.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.

• Evitez l'accumulation de poussière autour de l'appareil pour permettre à l'air de circuler librement.

• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre “Raccordement électrique”.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.

Veuiliez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représentier un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture de la porte.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention est nécessaire, le service après-venture du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez l'Assistance Consommateurs.
• En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur.

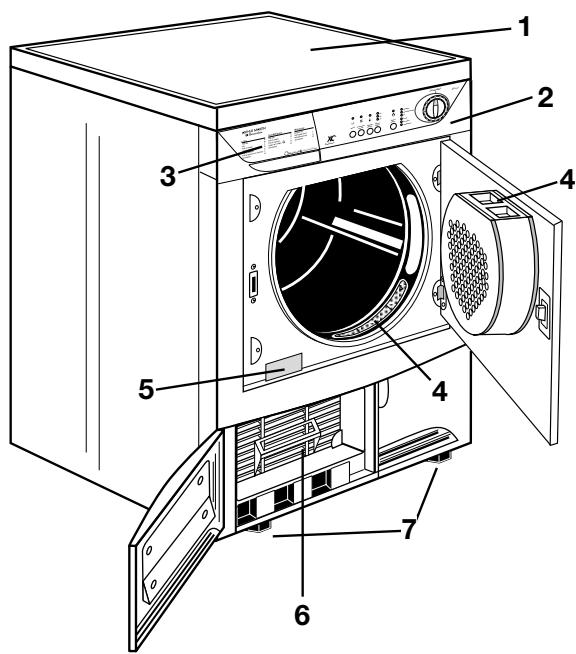

Description de l'appareil

Votre apparéil

1 Plan de travail
2 Bandeau de commandes
3 Bac d'eau de condensation
4 Filtres
5 Plaque signalétique
6 Condenseur d'air
7 Pieds réglables

Utilisation de votre sèche-linge

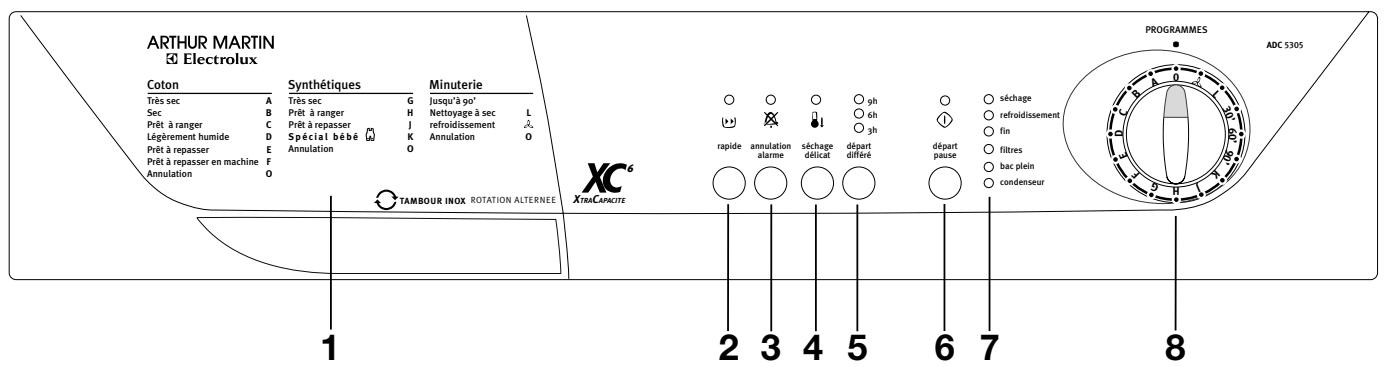

Le bandeau de commandes

1 Guide des programmes

Il vous aidera àCHOISIR le programme convenant le mieux à votre linge.

2 Touche "rapide"

En appuyant sur cette touche on obtient une réduction de la durée des programmes "coton" TRES SEC, SEC et PRET A RANGER. Levoyant correspondant s'allume.

Cette fonction n'est pas compatible avec l'option "sechage délicat".

3 Touche annulation alarme

Des signaux sonores retentissent

• lors de la sélection du programme et l'enclenchement des touches;
• en cas de sélection erronée des options;
• si l'onessaie de changer le programme ou les options en cours de programme
• durant la phase anti-froissage;
• à la fin du programme;
• lorsque le bac d'eau de condensation est plein;
• en cas d'anomalie de fonctionnement;
• lorsque la porte ou le portillon en bas sont ouverts.

Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme

• lors de la sélection du programme et l'enclenchement des touches
• si l'onessaie de changer le programme ou les options en cours de programme
• durant la phase anti-froissage
• à la fin du programme

Levoyant correspondant s'allume.

4 Touche "sechage délicat"

L'enclement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Levoyant correspondant s'allume.

Cette option est utilisé aussi dans le séchage chronométrique.

Si la touche n'est pas enclenchée le chauffage s'effectuera à pleine puissance.

Cette fonction n'est pas compatible avec l'option "rapide".

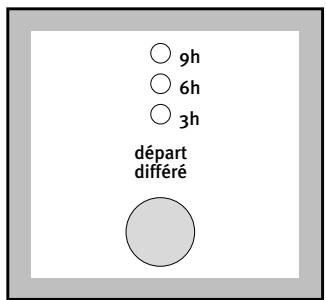

5 Touche "départ différé"

Le départ différé vous permit de retarder le départ d'un programme de 3, 6 ou 9 heures (pour profiter éventuelles d'un tarif de nuit avantageux).

Appuyez sur la touche jusqu'à ce que levoyant correspondant au départ différé besoin s'allume.

Il faut appuyer sur cette touche après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche "départ/pause".

En enclenchant cette touche le décompte commence. Si par exemple vous avez besoin l'option "9 heures" (voyant 9h allumé), après 3 heures ce voyant s'éteint et le voyageant "6 heures" s'allume. Au bout de 3 heures, il s'éteint et le voyageant 3h s'allume. Lorsque celui-ci s'éteint, le programme commence.

Durant le décompte du départ différé il n'est pas possible de changer le programme sélectionné ou le départ différé. Si cela est nécessaire, tournez leprogrammateur sur "O", Sélectionnez le nouveau programme, le départ différé et appuyez sur la touche DEPART/PAUSE.

Par contre, si vous souhaitez changer les options sélectionnées, cela ne sera possible que si la nouvelle option est compatible avec le programme choisi. Mettez l'appareil en PAUSE, enclenchez la(les) touche(s) option et appuyez à nouveau sur la touche DEPART/PAUSE.

Si vous doivent ouvrir la porte pour ajouter d'autre linge il faut tout d'abordmettre l'appareil en PAUSE en enclenchant la touche correspondante. Appuyez de nouveau sur la touche DEPART/PAUSE après fermetre de la porte pour que le décompte recommence.

6 Touche départ/pause

Appuyez sur cette touche pendant 1 seconde environ pourmettrele sèche-linge en fonctionnement après avoir sélectionné le programme et les options.

Levoyant correspondant arrêté de clignoter et resté fixe. Si l'option DEPART DIFFERE a été可以选择, le décompte commence.

Si la porte de l'appareil ou le portillon en bas sont ouverts en cours de programme, cette touche doit être enclenchée à nouveau après fermeture pour que le programme démarre là où il a été interrompu.

Cette touche doit être enclenchée aussi:

• après une coupure de courant
• après avoir remis en place le bac d'eau de condensation s'il a eté vido en cours de programme suite à l'allumage du voyant "bac plein".

Dans les deux cas le voyant correspondant à cette touche clignote pour vous rappeler que la touche départ doit être enclenchée à nouveau.

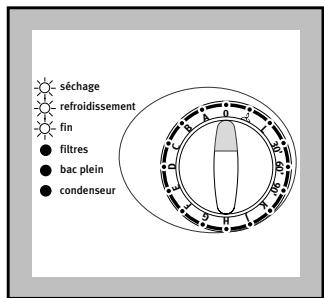

7 Voyants déroulement programme

Ces voyants vous indiquent les différentes phases du programme que l'appareil est en train d'effectuer:

Voyant de séchage

Cevoyantindiqueque l'appareil est en phase deséchage.

Voyant «phase de refroidissement»

Cevoyantindiqueque l'appareil est en phase de refroidissement.En fin de sechage，une phase de refroidissementde10minutesest prévue pour eviterlefroissement dulinge.

Voyant «fin de programme»

Il est allumé pendant la phase anti-froissage et reste allumé à la fin du programme.

Voyant «filtres»

Il s' allume pendant la phase anti-froissage et reste allumé à la fin du programme pour vous rappeler que les filtres doivent être nettoyés.

Voyant "bac肼"

Il s' allume pendant la phase anti-froissage et reste allumé à la fin du programme pour vous rappeler que le bac d'eau de condensation doit être vidé.

S'il s'allume au cours du programmeILA signifie que le bac est plein.

Un signal sonore retentit, le programme s'interrompt, le voyant de la touche DEPART/PAUSE clignote.

Voyant "condenseur"

Il s' allume tous les 30 cycles de séchage pour vous rappeler que le condenseur doit être nettoyé.

8Programmateur/Minuteur

Il vous permet de sélectionner un séchage électronique ou chronométrique.

Tournez la manette sur le programme ou le temps désiré.

Le séchage à contrôle électronique (automatique)

L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désiré.

Le séchage chronométrique

A utiliser pour parfaire le séchage si nécessaire. Sélectionnez le programme 90 ou 60 minutes pour le linge en coton ou 30 minutes pour les synthétiques.

Pour annuler un programme en cours tournez leprogrammateur sur "0".

A la fin du séchage tournez-le sur "0" pourmettre l'appareil hors tension avant desorting le linge.

Comment faire un séchage?

i Avant la première utilisation de votre sèchelinge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour dequelques chiffons humides (essorés), ici ain d'éliminer d'eventuelles traces de poussières ou deGRAisses.

Pour secher votre linge:

1. Branchez l'appareil.

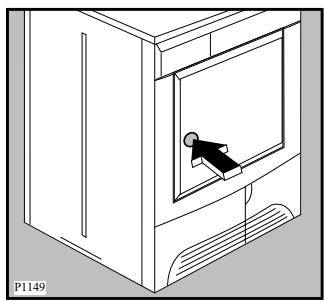

2. Ouvrez la porte en appuyant sur le point de pression marqué sur la porte (voir croquis).

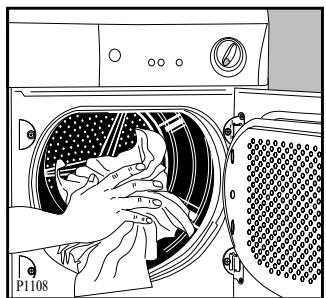

3. Dépliez les pieces de linge une à une et introduisez-les dans le tambour.

1. Fermez la porte. Assurez-vous que le linge ne reste pas coincide entre la porte et le contrôle.
2. Sélectionnez le programme ou le temps de séchage. Les voyants "séchage", "refroidissement", "fin" (correspondant aux phases composant le programme) s'allument.

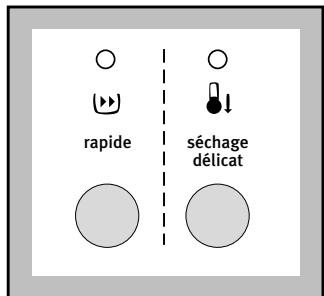

1. Sélectionnez éventuelles l'option "rapide" ou «sechage délicat».

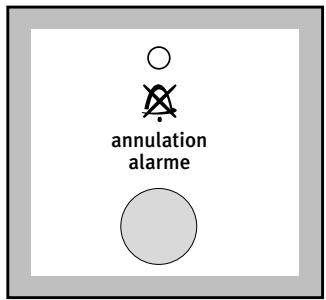

1. Enclenchez eventuèlement la touche “annulation alarmé” si vous souhaïez supprimer l'alarme sonore.

1. Sélectionnez eventuèlement l'options "départ différé".

Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "départ différé" pour sélectionner le nombre d'heures au bout desquilles vous souhaitez que le programme démarre.

Levoyant correspondant s'allume.

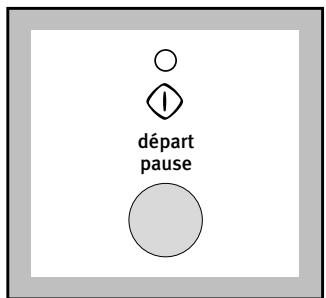

1. Démarrez le programme en appuyant sur la touche "départ /pause" ①: levoyant correspondant arrêté de clignoter et seul levoyant de la phase en cours resté allumé.

Si le départ différé a été seLECTIONné, le décompte en heures commence.

Aucune modification au programme ou au départ différé ne peut être faite après le départ.

Si le programmateur est tourné sur une autre position au cours du programme, les voyants des phases clignotent et un signal acoustique retentit.

Durant le séchage le tambour tourne alternatively dans les deux directions.

Tous les programmes de séchage se terminent par une phase de "refroidissement" de 10 minutes (levoyant "refroidissement" est allumé). Le linge peut être retire à la fin de cette phase lorsqu'les voyants "fin", "filtres" et "bac plein" sont allumés.

1. Si le linge n'est pas retireé en fin de cycle, le sèche-linge effectue la phase anti-froissage (durée: 30 minutes maximum).

Un signal sonore sa fait entendre toutes les 25 secondes (si la touche n'a pas ete enclenchee).

Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement à la fin de la phase anti-froissage. Des signaux acoustiques retentissent pendant 2 minutes (si la touche n'a pas été enclenchée). Les voyants "fin", "filtres" et "bac plein" restent allumés.

1. Tournez le programmateur sur "0", tous les voyants s'eteignent.

Si vous ouvrez et puis fermez la porte avant de tourner leprogrammateur sur "0", les voyants correspondant aux phases du programme qui vient d'être achéve s'allument et l'appareil est pré à recommencer le même programme.

Sortez le linge.

Après chaque utilisation

• Tournez leprogrammateur sur "0" pourmettre l'appareil hors tension.
• Nettoyez les filtres (voir page 12)
• Videz le bac d'eau de condensation (voir page 13)

Important!

Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette du programmateur sur la position (refroidissement) et d'attendre la fin de cette phase pour retarder le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'appareil. A cet effet tournez d'abord le programmateur sur "0", après sur et donnez le départ.

Modification du programme

Pour changer un programme en cours il faut tournier leprogrammateur sur 0^ ,selectionner le nouveau programme et presser la touche «départ» ①

Guide des programmes

Sechage electronique

Type de linge	Dégré de séchage souhaité	Charge maxi(1)	Programme	Options possibles
Coton	très sec	6 kg	A	rapide-séchage délicat
	sec	6 kg	B	rapide-séchage délicat
	prêt à ranger	6 kg	C(*)	rapide-séchage délicat
	légèrement humide	6 kg	D	séchage délicat
	prêt à repasser	6 kg	E(*)	séchage délicat
	prêt à repasser en machine	6 kg	F	séchage délicat
Synthétiques	très sec	2.5 kg	G	séchage délicat
	prêt à ranger	2.5 kg	H(*)	séchage délicat
	prêt à repasser	2.5 kg	J	séchage délicat
Grenouillères	Spécial bébé (n)	1 kg (10 grenouillères)	K	séchage délicat
Vestons, pantalon, vêtements, jupes.	Nettoyage à sec L	1 - 4 vêtements	L	séchage délicat

(^*) SuivantnormesCEI1121.
- Le programme "K" (spécial bébé) est un programme à utiliser pour le séchage des grenouillères.
- Le programme “L” a été concu pour nettoyer et rafraîchir à la maison, dans votre sèche-linge, les articles portant le label “nettoyer à sec” ou “laver à la main”. Utilisez à cet effet le produit spécial vendu dans le commerce.

Sechage chronométrique

Type de linge	Durée de séchage	Charge maxi(1)	Position duprogrammateur	Option possible
Coton	90 min	6 kg	90'	séchage délicat
Coton	60 min	6 kg	60'	séchage délicat
Synthétiques	30 min	2.5 kg	30'	séchage délicat

(1) Eneldom cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
- la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- la degré de séchage souhaité

Refroidissement

Ce programme peut être utilisé à toutes autres fins que le séchage du linge: pour éliminer une odeur trop prononcée, antimits par exemple, ou par rafraîchir le linge.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoit nous vous conseillons de replir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (6 kg de linge de coton sec ou 2,5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de sechage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes:

Drap	700-1000 g
Nappe	400-500 g
Torchon	70-120 g
Serviette	50-100 g
Serviette-éponge	150-250 g
Peignoir	1000-1500 g
Chemise d'homme	200-300 g
Taie d'oreiller	100-200 g
Pyjama	400-500 g
Chemise de nuit	200-250 g

Important:

• Ne faites jamais sécher en machine:

• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).

• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant eté precedemment nettoyés avec des produits inflammables

• les tissus ayant tendance à s'effilocher.

• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour permis
Sechage en tambour à haute température
Séchage en tambour à température modérée
Séchage en tambour interdit

• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
• Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.

• Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.

• Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les écaisseurs longues à secher.
• Tout le linge à secher doit être essoré avant de procéder au séchage.
• Evitez de sécher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rincege (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un degré de séchage qui rend le linge prét au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner un degré de séchage inférieur pour ces textiles. Nous vous recommendons de tener compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge avait été encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
• Nous vous déconseillons d'ouvrir la porte en cours de sechage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préférible d'attendre la fin du cycle de sechage et le refroidissement du linge avant d'ouvrir la porte. Prolongez alors l'opération de sechage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.

Important: N'utilisez jamais de produits abrasifs ou caustiques.

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte pour enlever d'eventuelles peluches des joints autour du contrôle. Un nettoyage soigneux est indispensable pour un séchage correct.

Nettoyage des filtrés

Situés à l'intérieur de la porte et dans l'ouverture du hublot, les filtres doivent être nettoyés après chaque'utilisation à l'aide d'un chiffon humide avant de sortir le linge. L'allumage duvoyant correspondant sur le bandeau de commandes vous rappelle cette opération d'entretien.

Le filtré à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.

La quantité de peluches recueillies ne doit pas vous inquieter, elle est due à une usure normale du linge et non à un mauvais fonctionnement de l'appareil.

Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si une légère couche blanchâtre due aux résidus de dessive dans le linge, se forme sur les filtres, ceux-ci doivent être nettoyés à l'eau chaude à l'aide d'une brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiqué dans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.

N'utilisez jamais votre sèche-linge sans filtres.

Nettoyage du condenseur d'air

Nettoyez le condenseur d'air lorsque levoyant correspondant sur le bandeau de commandes est allumé.

Le condenseur d'air est situé à la partie avant, en bas, derrière un portillon. Pour ouvrir ce dernier, pressez la touche se trouvant à l'intérieur, comme indiquédans le croquis.

Pour pouvoir sorting le condenseur, tournez d'abord les deux butées rouges vers le bas et après retirez le condenseur en le saisissant par sa poignée.

Nettoyez le condenseur avec unerosse et rincez eventuellesment comme indiqué sur la figure.

Nettoyez aussi l'extérieur du condenseur d'air et le cas échéant, enlevez également les peluches.

Nettoyez le joint autour du condenseur à l'avant et à l'arrière ainsi que le joint à la partie interieure du portillon à l'aide d'un chiffon humide.

N'utilizez jamais d'objets pointus pour le nettoyage du condenseur, vous risqueriez de l'endommager.

Remettez le condenseur à sa place, tournez les deux butées vers le haut et fermez le portillon.

Ne faites jamais fonctionner l'appareil sans condenseur d'air.

Vidange du bac d'eau de condensation

Videz le bac d'eau de condensation après chaque utilisation de manière à obtenir un séchage correct du linge au cours du séchage suivant (l'eau extraite du linge pendant le séchage se condense à l'intérieur du séche-linge et est recupérée dans le bac d'eau de condensation).

Levoyant 'bac plein' allumé vous rappelle cette opération.

Pour cela, tirez le bac, returnez-le, videz l'eau et remettez-le en place ennant soit de bien l'engager au fond de son logement.

Appuyez à nouveau sur la touche département pour faire continuer le programme, si vous avez vide le bac en cours de programme suite à l'allumage duvoyant "bac plein".

Si la vidange du bac d'eau de condensation n'est pas régulierement faite, le voyant correspondant s'allume en cours de programme et celui-ci s'interrrompt automatiquement.

Un signal acoustique retentit.

Remarque: L'eau de condensation récapurée peut s'utiliser dans un fer à repasser à vapeur. Effectuez alors le filtrage de cette eau (par exemple dans un filtré à café).

Nettoyage de la grille d'aspiration

Enlevez les peluches et la poussière sur la grille postérieure à l'aide d'un aspirateur.

Nettoyage du tambour

Quand le linge n'atteint pas le degré de séchage voulu, à savoir quand le linge est soit trop sec soit encore trop humide, nous conseillons de nettoyer l'intérieur du tambour avec un chiffon imbibé de vinaigre. Cela permettra d'éliminer la légère patine qui se forme dans le tambour, causée par les restes de lessive et des évventuels produits assouplissants utilisés durant le lavage et par le calcaire contenu dans l'eau, qui empêche les sondes de tester le degré correct de séchage.

En cas d'anomalie defonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre apparéil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y.Remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Important!

Si levoyant "fin" clignote et des signaux sonores retentissent, débranchez l'appareil et appelez le Service après-vente.

Anomalie	Causes possibles
• Le sèche-linge ne démarre pas:	• Porte et/ou portillon mal fermés • Appareil non branché • Mauvais état du fusible au compteur • Coupure de courant • Touchedépart non enclenchée ◁ • Programme de séchage pas affchéé • Bac d'eau de condensation plein ou pas correctement positionné. Le programme commence également mais au bout de 3 minutes il s'accêté et levoyant “bac plein” s'allume. • Départ différé sélectionné
• Le résultat de séchage n'est pas satisfaisant:	• Le programme choisi ne convient pas au linge • Le degré ou le temps de séchage est insuffisant • Le linge n’a pas été suffisamment essoré après le lavage • Les filtres sont obstrués • Le condenseur n’a pas été nettoyé • Le bac d'eau de condensation est plein • Le tambour est surcharge • Vous avez enclenché la touche de séchage spécifique ◁ • Le sèche-linge n’a pas été installé correctement

ServiceAprès-Venté

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.

En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur la partie avant, en bas.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'instantiateur

éristiques techniques

Dimensions:	Hauteur Largeur Profondeur	85 cm 60 cm 58 cm
Puisance de branchement: Puisance totale absorbée: Fusible:		230 V/50 Hz 2400 W 16 A
Capacité de séchage:	Coton, lin Synthétiques	6 kg 2,5 kg
Consommations:	Coton, lin Coton, lin Synthétiques	4,37 kWh (6 kg prét à ranger) 3,6 kWh (6 kg prét à repasser) 1,4 kWh (2,5 kg prét à ranger)

Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Attention!

Débridage

Enlevez le sachet en polyéthylène avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois.

Si l'appareil doit être déplaced par la suite, il devra être transporte verticalément.

Emplacement

L'installation de votre apparéil nécessite un local convenabilité aéré.

Pour que l'appareil fonctionne dans les mêilles conditions, il est indispensable de lemettre parfaitement de niveau (emploi d'un niveau à bulle) en agissant sur les quatre pieds régables.

Un fonctionnement correct exige une arrivée d'air exémente de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'aération situées à l'avant, en bas, dans le socle du sèche-linge.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerasit de l'endommager.

Remarque:

La chaleur dégagée par le sèche-linge peut atteindre jusqu'à 60^ . Tenez compte de ce facteur lors de l'installation de l'appareil sur des revêtements de sol sensibles.

Pendant le fonctionnement du sèche-linge, la température ambiente ne doit pas être inférieure à +5^ ou supérieure à +35^ pour ne pas compromètre le bon fonctionnement de l'appareil.

L'air doit pouvoir circuler librement à l'arrête de l'appareil. La grille d'aspiration postérieure ne doit pas être obstruée.

Raccordement électrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil (2.4 kW), en tenant compte des autres appareils électriques branchés.

Utilisez un socle de prise de courant compteant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.

Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectuese ou inexistante. Le remplacement eventuel du cable d'alimentation ne devra être effectué que par notre service après-vente.

Important!

Le cable d'alimentation doit être facilement accessible après l'stiillage de l'appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal ayant une profondeur du couvercle entre 48 et 60 cm. La fixation de ces deux apparêils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revendeur. Les instructions de montage se trouvent dans l'emballage.

Réversibilité de la porte

Si nécessaire, le sens d'ouverture de la porte peut être changé de croite à gauche.

Cette opération ne doit être effectuee que par un technicien qualifie.

Pour ce faire adressez-vous au service après-vente le plus proche de votre domicile.

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximé pour améliorer sans cesse les produits que nous vous proposons.

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'eventail de nos gamas de produits et vous apportez des conseils pour vous aid dans votrechioix en fonction de vos propres besoin.

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT!
