ADE 5338 - Sèche-linge ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Sèche-linge
Capacité de séchage	Non précisé
Type de séchage	Condensation
Consommation énergétique	Non précisé
Nombre de programmes	Non précisé
Affichage	Non précisé
Type de chargement	Chargement frontal
Niveau sonore	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Système anti-froissage	Non précisé
Départ différé	Non précisé
Filtre à peluches	Oui
Couleur	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - ADE 5338 ARTHUR MARTIN

Comment régler la température du réfrigérateur ARTHUR MARTIN ADE 5338 ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Choisissez une température entre 2 °C et 8 °C.

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez que le réfrigérateur est correctement branché et que la prise fonctionne. Assurez-vous que les évents d'air ne sont pas bloqués par des aliments. Si le problème persiste, contactez le service après-vente.

Comment dégivrer le réfrigérateur ARTHUR MARTIN ADE 5338 ?

Pour dégivrer, débranchez l'appareil et laissez la porte ouverte. Placez des serviettes en dessous pour recueillir l'eau qui s'écoule. Ne jamais utiliser d'objets pointus pour retirer la glace.

Le réfrigérateur fait un bruit inhabituel, que faire ?

Vérifiez si le réfrigérateur est de niveau et s'il est bien installé. Un bruit peut également provenir de la circulation du réfrigérant. Si le bruit persiste ou est très fort, contactez le service après-vente.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs. Essuyez avec un chiffon propre et sec.

Pourquoi la lumière intérieure ne s'allume-t-elle pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est correctement fermée, car la lumière s'éteint automatiquement lorsque la porte est fermée.

Comment réinitialiser le réfrigérateur ARTHUR MARTIN ADE 5338 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre des problèmes mineurs.

MODE D'EMPLOI ADE 5338 ARTHUR MARTIN

Pour une vie plus facile

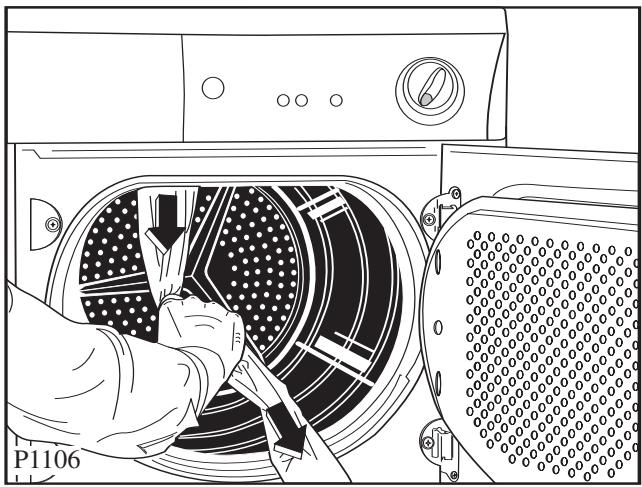

Débridage: voir page 16

! Sécurité

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour uneutilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
Votre appleil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez ainsi des risques matériel et corporel.
Débranchez vous appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si voire appareil est equiped d'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne place pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de séchage, n'utilise que des produits de nettoyage (voile, lingette,...) adaptes à cet apparéil pour exclure tout risque d'incendie.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Sécurité 2

A l'attention de l'utilisateur

Avertissements importants 4

Installation 4

Utilisation 4

Dépannage 4

Sécurité 4

Protection de l'environnement 4-5

Description de l'appareil 5

Utilisation de votre sèche-linge 6

Le bandeau de commandes 6-7

Comment faire un séchage? 9-10

Réglage de la conductibilité 10

Guide des programmes 11

Guide de séchage 12

Entretien et nettoyage 13

Nettoyageextérieur 13

Nettoyage de la porte 13

Nettoyage des filtrés 12

En cas d'anomalie de fonctionnement 14

ServiceAprès-Vente 15

Garantie 15

A l'attention de l'installateur 15

15

Installation 16

Débridage 16

Emplacement 16

Evacuation de l'air humide 16

Le raccordement sur l'extérieur 16-17

Réversibilité de la porte 17

Branchementélectrique 17

Installation en colonne 17

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

! Instructions de sécurité
i Conseils et recommendations
Informations liées à la protection de l'environnement

! Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillezdonc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranchez toujours l'appareil après son utilisation.
• Tout le linge à secher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une explosion.
• Risque d'incendie : ne faites pas secher dans votre apparéil du linge qui a été taché ou imbibé d'huile végétale ou d'huile de cuisson.
• Risque d'incendie : si vous avez prétraité votre linge avec du détachant (spray ou liquide) avant lavage, effectuez un cycle de rinçage supplémentaire avant de le charger dans votre sèche linge.
• Ne séchez enaucun cas des chaussures (tennis,etc.),car elles pourraient s'encastrer entre la portet et le tambour,bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.

• Laissez la porte entrouverte lorsque le sèche-lingen n'est pas utilisé, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.

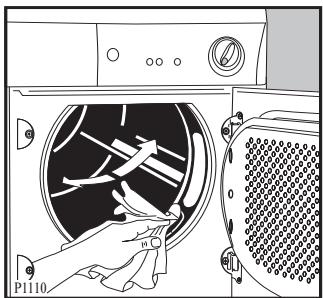

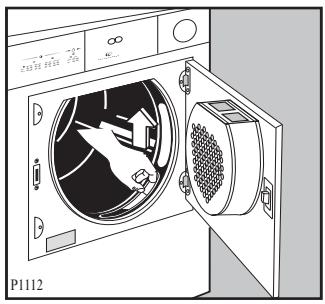

• Nettoyez les filtres après chaque utilisation.

• N'utilisez jamais l'appareil sans filtres ou avec des filtres endommages. Cela pourrait provoquer un incendie.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre “Branchement électrique”.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Voitres seseche-linge a ete concu pour evacuer la vapeur à l'air libre. L'appareil a son propre systeme d'aération qui ne doit etre relié à aucun autre systeme d'aération servant à d'autres apparroiels.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapucérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger : coupe le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil

est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs.

• En cas d'intervention sur votre apparéil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Elimination de l'ancien apparil!

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la mise au rebut de l'appareil dans les règles de l'art nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront Traits dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

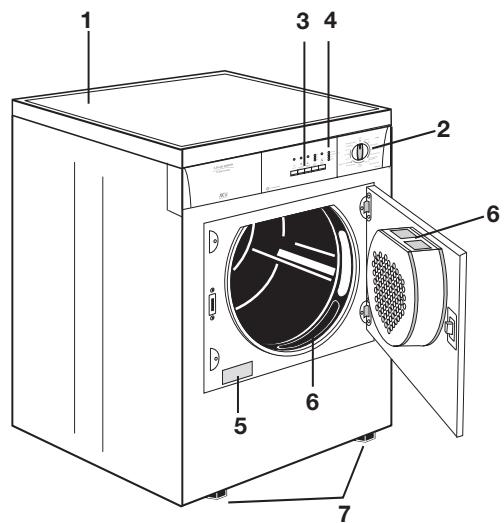

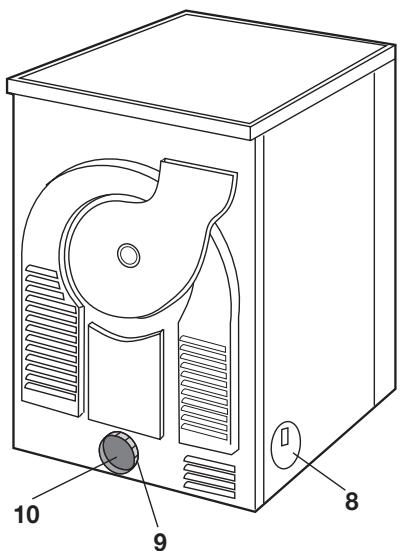

Description de l'appareil

i Notre apparéil

1 Plan de travail
2 Programmateur/Minuteur - Guide de séchage
3 Touches
4 Voyants
5 Plaque signalétique
6 Filtres
7 Pieds réglables

8 Sortie air humide sur les cotsés
9 Raccord
10 Sortie air humide à l'arrière

Utilisation de votre sèche-linge

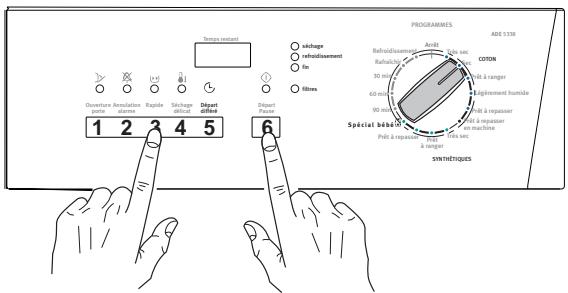

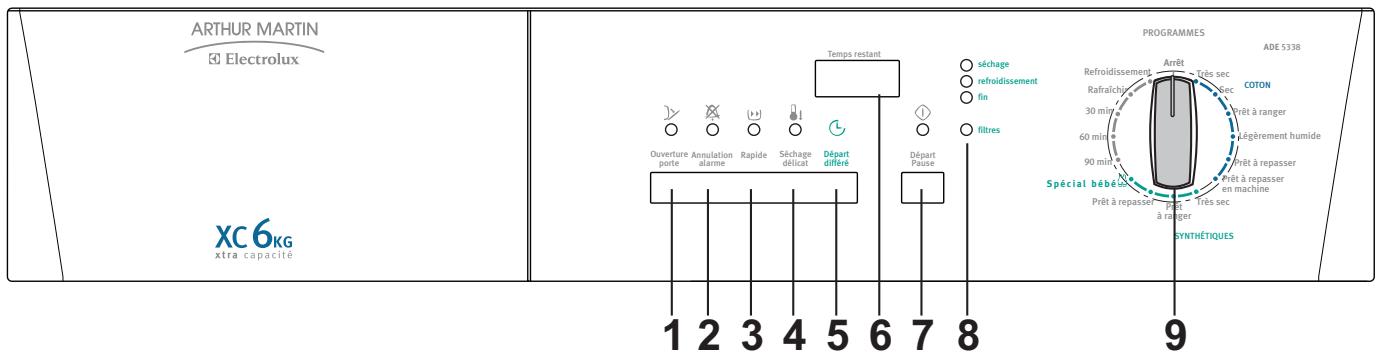

Le bandeau de commandes

1 Touche “ouverture porte”

Appuyez sur cette touche pour ouvrir la porte. Le voyant correspondant s'allume.

Cela n'est possible que lorsque la machine est sous tension (manette duprogrammateur sur un programme/temps de séchage).

Si la porte est ouverte en cours de programme, celui-ci s'interrrompt. Pour faire redémarrer le programme après ferméture de la porte il faut enclencher la touche DEPART/PAUSE.

2 Touche annulation alarme

Des signaux sonores retentissent

• lors de la sélection du programme et l'enclenchement des touches;
• en cas de sélection erronée des options;
• si l'onessaie de changer le programme ou les options en cours de programme
• à la fin du programme;
• en cas d'anomalie de fonctionnement;

Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme dans tous les cas décrits en haut.

Levoyant correspondant s'allume.

3 Touche "rapide"

En appuyant sur cette touche on obtient une réduction de la durée dans les programmes "coton" TRES SEC, SEC et PRET A RANGER. Le voyant correspondant s'allume.

Cette fonction n'est pas compatible avec l'option "sechage délicat".

4 Touche "séchage délicat"

L'enclenchement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Levoyant correspondant s'allume.

Cette option est utilisable aussi dans le séchage chronométrique.

Si la touche n'est pas enclenchée le chauffage s'effectuera a pleine puissance.

Cette fonction n'est pas compatible avec l'option "rapide".

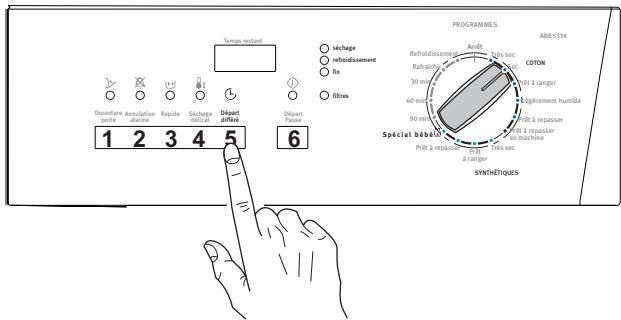

5 Touche "départ différé"

Le départ différé vous permit de retarder le départ d'un programme jusqu'à 12 heures (pour profiter éventuelles d'un tarif de nuit avantageux).

Il faut appuyer sur cette touche après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche "départ/pause".

A chaque pression de la touche le temps augmente de 30 minutes jusqu'à affichage de "2 heures", ensuite il s'affiche d'heure en heures.

Le nombre de minutes ou d'heures au bout desquelles vous souhaitez que le programme commence apparait sur l'écran d'affichage pendant 2 secondes environ. La durée du programme s'affiche ensuite.

Le décompte commence après avoir appuyé sur la touche DEPART/PAUSE.

Pour annuler le départ différé, appuyez sur la touche DEPART/PAUSE, appuyez ensuite sur la touche DEPART DIFFERE jusqu'à ce que le symbole ^ h apparaisse sur I'écran.

Appuyez de nouveau sur la touche DEPART/ PAUSE.

En annulant le départ différé, l'écran affiche la durée du programme de sechage préalablement sélectionné.

Durant la durée du départ différé il n'est pas possible de changer celui-ci et le programme sélectionné. Si cela est nécessaire, tournez le programmateur sur "O", sélectionnez le nouveau programme et les options souhaitées, affichez le nombre de minutes ou d'heures au bout desquelles vous souhaitez que le programme commence et appuyez sur la touche DEPART/PAUSE.

Par contre il est possible de changer ou annuler les options seulement après avoir mis l'appareil en PAUSE. Appuyez de nouveau sur la touche DEPART/PAUSE à la fin de cette operation.

Si vous doivent ajouter d'autre linge il vous suffit d'ouvrir la porte. Àpres ferméture appuyez de nouveau sur la touche DEPART/PAUSE pour que le décompte recommence.

6 Ecran d'affichage

L'écran fournit les informations suivantes:

• Durée du programmeChoisi
  Départ différé
• Fin du programme
• Sélection erronée des options
  Code d'alarme

Durée du programmeChoisi

Après avoir sélectionné le programme, sa durée (en heures et minutes) apparaît sur l'écran. Elle est calculée automatiquement en fonction de la charge maximum prévue pour chaque type de linge et les différents dégrés de sechage.

Après le départ du programme, le temps restant s'actualise toutes les 5 minutes.

Départ différé

Si on a sélectionné cette option à l'aide de la touche correspondante (12 heures maximum), le nombre d'heures ou de minutes au bout desquelles vous souhaitez que le programme commence apparait sur l'écran pendant 2 secondes environ. La durée du programme s'affiche ensuite.

Le décompte s'actualise toutes les 30 minutes jusqu'à affichage de "90 minutes" et ensuite toutes les heures.

• Fin du programme

Un zéro clignotant apparait sur l'écran à la fin du programme après la phase anti-froissage.

• Sélection erronée des options

Si lors de la sélection du programme de séchage vousCHOISSEZ une option non compatible avec ce programme, le code Err apparait sur I'ecran d'affichage.

Ce code apparait aussi en cours de programme si vous enclenchez une des touches ou si l'on tourne le programmateur sur une autre position.

,Code d'alarme

En cas d'anomalie de fonctionnement un code d'alarme apparait sur l'écran (p.ex. 21). Voir informations plus détaillées au chapitre "En cas d'anomalie de fonctionnement".

7 Touche départ/pause

Appuyez sur cette touche pendant 1 seconde environ pourmettrele sèche-linge en fonctionnement après avoir sélectionné le programme et les options.

Levoyant correspondant arrêté de clignoter et resté fixe. Si l'option DEPART DIFFERE a été可以选择, le compte à rebours commence.

Si la porte de l'appareil est ouvert en cours de programme, cette touche doit être enclenchée à nouveau après fermeture pour que le programme démarre là où il a été interrompu.

Cette touche doit être enclenchée aussi après une coupure de courant.

Levoyant au-dessus de la touche clignote pour vous rappeler que la touche doit être enclenchée à nouveau.

8 Voyants déroulement programme

Ces voyants vous indiquent les différentes phases du programme que l'appareil est en train d'effectuer et vous rappellent des opérations d'entretien:

Voyant de séchage

CevoyantindiquequeI'appareilestenphase deséchage.

Voyant «phase de refroidissement»

CevoyantindiquequeI'appareilestenphase de refroidissement.En fin de sechage，une phase de refroidissementde10minutesestprevue pour eviterlefroissement du linge.

Voyant «fin de programme»

Il est allumé pendant la phase anti-froissage et reste allumé à la fin du programme.

Voyant «filtres»

Il s' allume à la fin du programme pour vous rappeler que les filtres doivent être nettoyés.

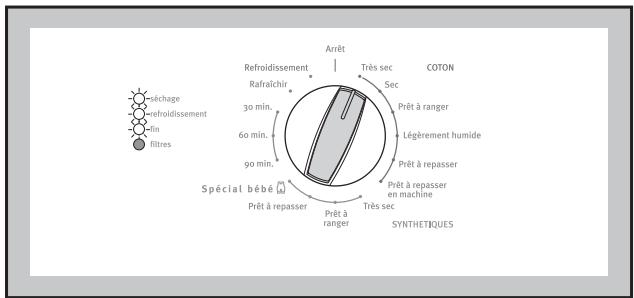

10 Programmateur/Minuteur

Il vous permet de sélectionner un séchage électronique ou chronométrique.

Tournez la manette sur le programme ou le temps désiré.

Le séchage à contrôle électronique (automatique)

L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désiré.

Le séchage chronométrique

A utiliser pour parfaire le séchage si nécessaire. Sélectionnez le programme 90 ou 60 minutes pour le linge en coton ou 30 minutes pour les synthétiques.

Pour annuler un programme en cours tournez leprogrammateur sur 0^

A la fin du séchage tournez-le sur "0" avant de sortir le linge pourmettre l'appareil hors tension.

Comment faire un séchage?

i Avant la première utilisation de votre sechelinge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour dequelques chiffons humides (essorés), ceci afin d'éliminer d'eventuelles traces de poussières ou de graisses.

Pour secher votre linge:

1. Branchez l'appareil.

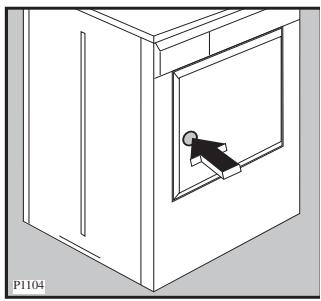

2. Ouvrez la porte en appuyant sur le point de pression marqué sur la porte (voir croquis).

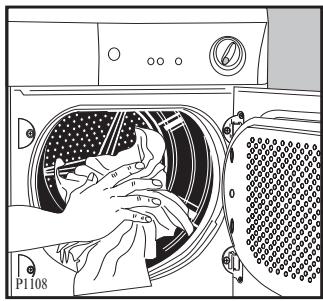

1. Dépliez les pieces de linge une à une et introduisez-les dans le tambour.
2. Fermez la porte. Assurez-vous que le linge ne reste pas coincide entre la porte et le filtre.
3. Sélectionnez le programme ou le temps de séchage.

Les voyants "sechage", "refroidissement", "fin" (correspondant aux phases composant le programme) s'allument.

1. Sélectionnez éventuelles l'option "rapide"

ou "sechage delicat"

7 Enclenchez eventuèlement la touche “annulation alarmé” si vous souhaïez supprimer l'alarme sonore.

1. Sélectionnez éventuelles l'option "départ différé".

Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "départ différé" pour sélectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre.

Levoyant correspondant s'allume.

1. Démarrez le programme en appuyant sur la touche "départ/pause" ①: levoyant correspondant arrêté de clignoter et seul levoyant de la phase en cours resté allumé.

Si le départ différé a été seLECTIONné, le décompte en heures commence.

Aucune modification au programme ou au départ différé ne peut être faite après le départ.

Si le programmateur est tourné sur une autre position au cours du programme, les voyants des phases clignotent et un signal sonore retentit.

Durant le séchage le tambour tourne alternatively dans les deux directions.

Tous les programmes de séchage se terminent par une phase de “Refroidissement” de 10

minutes (levoyant“Refroidissement”est allumé).Le linge peut etre retiré à la fin de cette phase lorsquellesvoyants“fin”et“filtres”sont allumés.

1. Si le linge n'est pas retiree en fin de cycle, le sèche-linge effectue la phase anti-froissage (durée: 30 minutes maximum). Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement à la fin de la phase anti-froissage. Des signaux sonores retentissent pendant 2 minutes (si la touche n'a pas ete enclenchee). Les voyants "fin" et "filtres" restent allumés.
2. Tournez le programmateur sur "Arrêt", tous les voyants s'éteignent. Si vous ouvrez et puis fermez la porte avant de toumer le programmateur sur "Arrêt", les voyageurs correspondant aux phases du programme qui vient d'être achéve s'allument et l'appareil est pré à recommencer le même programme. Sortez le linge.

Réglage de la conductibilité

L'eau, selon les zones géographiques, contient en quantité variable des sels calcaires et minéraux qui changent la valeur de la conductibilité.

Des variations importantes de la conductibilité, par rapport aux valeurs affichées par l'usine, pouraient légèrement influencer l'humidité résiduelle à la fin du séchage.

Votre séche-linge permet de régler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductibilité de l'eau au moyen de la procédure suivante:

Pour acceder à la modalité de réglage:

Mettez l'appareil sous tension en tournant le sélecteur. Dans la modalité de selection, appuyez en même temps sur les touches 3 et 6.

Maintenez appuyées les touches jusqu'à ce que l'inscription «LO» apparaissé sur les 2 premiers chiffres et qu'un signal sonore retentisse.

Pour modifier la valeur de conductibilité:

Appuyez en série sur la touche 5 (départ différé): le degré de conductibilité est signalé par l'allumage des segments horizontally du dernier chiffre

Après chaque utilisation

• Tournez le programmateur sur "Arrêt".
• Nettoyez les filtres (voir page 13).

Important!

Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette du programmateur sur la position "Refroidissement" et d'attendre la fin de cette phase pour retarder le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'appareil. A cet effet tournez d'abord le programmateur sur "Arrêt", après sur "Refroidissement" et donnez le départ.

Modification du programme

Pour changer un programme en cours il faut tournier leprogrammateur sur "Arrêt", sélectionner le nouveau programme et presser la touche «départ/pause» ①.

Display	Dégré de conductibilité	Valeur indicative μS/cm
CO_	Faible	< 300
CO=	Moyen	300 - 600
CO=	Élevé	> 600

Normalement, l'appareil est régle à l'usine sur le niveau le plus haut; certains modèles pourraient cependant être configurés de façon différente.

Pour mémoriser le réglage:

Appuyez en même temps sur les touches 3 et 6.
Maintenez appuyées les touches jusqu'à ce que le temps du cycle de séchage soit de nouveau affché par l'afficheur et qu'un signal sonore retentisse.

Guide des programmes

Sechage électronique

Type de linge	Dégré de séchage souhaité	Charge maxi(1)
Coton	très sec	6 kg
	sec	6 kg
	prêt à ranger (*)	6 kg
	légèrement humide	6 kg
	prêt à repasser (*)	6 kg
	prêt à repasser en machine	6 kg
Synthétiques	très sec	3 kg
	prêt à ranger (*)	3 kg
	prêt à repasser	3 kg
Grenouillères	Spécial bébé	1 kg
		(10 grenouillères)
Vestons, pantalon, vêtements, jupes.	Rafraîchir	1 - 4 vêtements

(^*) Suivant normes CEI 1121.
Le programme special bébé est un programme à utiliser pour le séchage des grenouillères.
- Le programme Rafraîchir a été concu pour nettoyer et rafraîchir à la maison, dans votre sèche-linge, les articles portant le label “Rafraîchir” ou “laver à la main”.

Sechage chronométrique

Type de linge	Durée de séchage	Charge maxi(1)	Position duprogrammateur
Coton	90 min	6 kg	90'
Coton	60 min	6 kg	60'
Synthétiques	30 min	3 kg	30'

(1) Eneldom cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).

La durée du séchage est variable selon:

• la nature du linge
• l'importance de la charge
• l'intensité de l'essorage
• la degré de séchage souhaité

Refroidissement

Ce programme peut être utilisé à toutes autres fins que le séchage du linge: pour éliminer une odeur trop prononcée, antimits par exemple, ou par rafraîchir le linge.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoit nous vous conseillons de replir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (6 kg de linge de coton sec ou 3 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:

Drap	700-1000 g
Nappe	400-500 g
Torchon	70-120 g
Serviette	50-100 g
Serviette-éponge	150-250 g
Peignoir	1000-1500 g
Chemise d'homme	200-300 g
Taie d'oreiller	100-200 g
Pyjama	400-500 g
Chemise de nuit	200-250 g

Important:

• Ne faites jamais sécher en machine:

• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).

• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant eté precedemment nettoyés avec des produits inflammables

• les tissus ayant tendance à s'effilocher.

• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour permis
Séchage en tambour à haute température
Séchage en tambour à température modérée
Séchage en tambour interdit

• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
• Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.

• Vous obtiennent un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.

• Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'eviter qu'ils ne s'enroulent et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheurs, ainsi que les poches de pantalon afin d'eviter les épaisseurs longues à secher.
• Tout le linge à secher doit être essoré avant de procéder au séchage.
• Evitez de sécher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rincege (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un degré de séchage qui rend le linge prét au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement,,enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner un séchage court pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge avait été encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
• Nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et sechez soigneusement.

Important:

N'utilisez jamais de produits abrasifs ou caustiques.

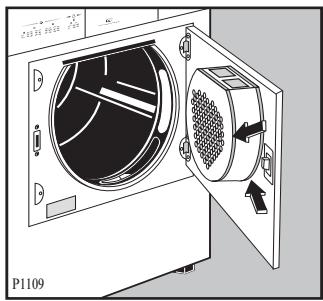

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte et tout autour du filtré pour enlever d'eventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

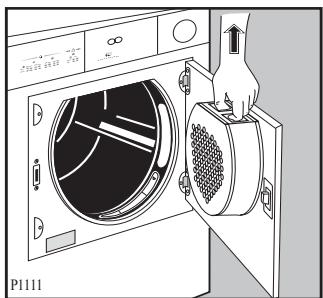

Nettoyage des filtrés

Situé l'un dans l'ouverture du hublot et l'autre dans la contreporte, les filtres doivent être nettoyés après chaque utilisation, avant de sortir le linge, à l'aide d'un chiffon humide.

Le filtré à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.

Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulating dans les filtres. Il s'agit toute fois d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendree seulement par le sèche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge.

Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si nécessaire, les deux filtres peuvent être nettoyés sous l'eau courante à l'aide d'une brosse. En ce cas, enlevez aussi le filtré situé dans l'ouverture du hublot comme indiqué dans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.

N'utilisez jamais votre sèche-linge sans filtres.

En cas d'anomalie defonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre apparéil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y.Remédier vous-même.

Important!

Si levoyant "fin" clignote, des signaux sonores retentissent (si la touche n'a pas ete enclenchee) et un code d'alarme apparait sur I'ecran d'affichage, debranchez l'appareil et appelez le Service après-vente.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Symptômes	Solutions
• Le sèche-linge ne démarre pas:	Vérifiez que: • la porte est correctement fermée, • l'appareil est effectivement branché, • les fusibles sont en bon état et n'ont pas disjoncté, • il n'y a pas de coupure de courant, • le programme de séchage a été affchéé, • la touchedépart a été enclenchée, • un départ différé n'a pas été sélectionné.
• Le résultat de séchage n'est pas satisfaisant:	Vérifiez que: • le programme sélectionné est approprié, • le degré ou le temps de séchage est suffisant, • le linge a été suffisamment essoré après le lavage, • les filtres sont correctement nettoyés, • le tambour du sèche-linge n'est pas surcharge, • la touche "sèchage délicat" n'a pas été enforcée, • le local où le sèche-linge est installé a une aération suffisante.

ServiceAprès-Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le Centre Contact Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signalétique située sur la partie avant, en bas.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

techniques

Dimensions:	Hauteur Largeur Profondeur	85 cm 60 cm 58 cm
Puisance de branchement: Puisance totale absorbée: Fusible:		230 V/50 Hz 2600 W 16 A
Capacité de séchage:	Coton, lin Synthétiques	6 kg 3 kg
Consommations:	Coton, lin Coton, lin Synthétiques	ESSORÉS à 1000 tr/min. (essorés à 1200 tr/min.)	3,3 kWh (6 kg prét à ranger) 2,6 kWh (6 kg prét à repasser) 1,1 kWh (3 kg prét à ranger)

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Attention!

Débridage

Enlevez le sachet en polyéthylène avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois.

Enlevez le urban adhésif de la partie supérieure à l'intérieur du tambour.

Emplacement

N'installez pas l'appareil dans un endroit où sont placés ou stockés des produits inflammables ou des produits pouvant creer des vapeurs inflammables. Il y a un risque d'explosion, d'incendie.

Votre apparéil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l' apparéil pendant son fonctionnement.
Vous doivent prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l' apparéil.
L'endroit doit être propre et exemple de poussière.

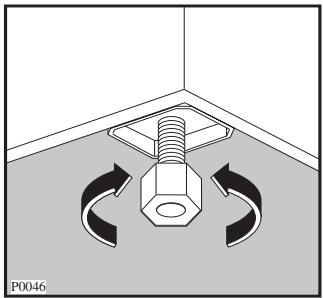

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par de tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Un excès de condensation dans la piece prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la piece peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'estérieur.

Pendant le fonctionnement du sèche-linge, la température ambiente ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas compromètre le bon fonctionnement de l'appareil.

Evacuation de l'air humide

L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les cots de l'appareil.

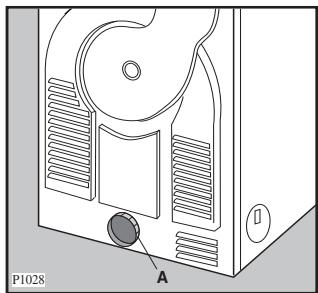

Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

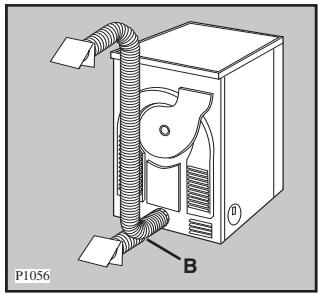

Le raccordement sur l'extérieur

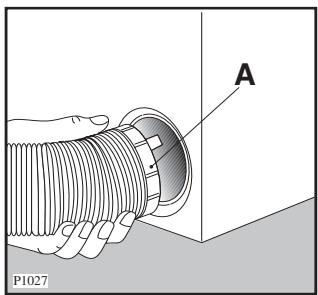

Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100 mm de diamètre, livre avec l'appareil, sur la sortie可以选择. Pour relier le tuyau à l'appareil il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.

Si vous appeareil est placé dans un local très froid, percez un trou au point B de 3 mm et déposez un récipient plat dessous pour y recupérer l'eau de condensation.

Le tuyau ne devra pasprésenter plus de deux coudes.

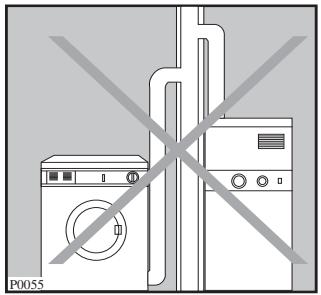

Attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.

Remarque:

Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches.

Un débit maximum d'évacuation d'au moins 150m^3 /h doit être assuré.

Notre responsabilité ne saurait etre engagée en cas de surchauffe provoquee par une obstruction due a un corps étranger.

Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrée.

Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une V.M.C. (ventilation mécanique contrôle).

Si le temps de séchage est anormalement long, débranche la VMC ou fermez l'orifice d'aspiration.

Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé,

l'efficacité de séchage sera réduite, avec une augmentation conséquence des temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher. Dans ce cas adressez-vous au Service Àpres-Vente.

Réversibilité de la porte

Pour effectuer la réversibilité de la porte de votre apparéil, faites appel au service après-vente de votre magasin vendeur.

Branchement électrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Utilisez un socle de prise de courant importante une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur (norme NF C 15100) et aux prescriptions de l'E.D.F.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres apparêils électriques branchés.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Notre responsabilité ne saurait etre engagée en cas d'incident ou d'accident provoqué par une mise à la terre defectueuse ou inexistante.

Le remplacement eventuel du cable d'alimentation ne devra etre effectue que par notre service après-vente.

Important!

Le cable d'alimentation doit être facilement accessible après l'installation de l'appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux apparèils s'effectue à l'aide d'un kit de superposition (en option) que vous pourrez vous procurer auprès de votre magasin vendeur. Les instructions de montage se trouvent dans l'emballage.

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision a vos sollicitations concernant l'eventail de nos gâmes de produits et vous apporte des infos pour vous aider dans votrechioin en fonction de vos propres besoin.

APRES L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction a l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15€ TTC/mn)

Fax : [phone]

e-mail : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34€ TTC/mn)

Fax:[phone]

e-mail : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

125985320

Pour une vie plus facile
