Type de produit	Sèche-linge à évacuation
Marque	ARTHUR MARTIN
Modèle	ADE 5130
Dimensions (H x L x P)	85 x 60 x 58 cm
Alimentation électrique	230 V / 50 Hz, 16 A
Puissance absorbée	2600 W
Capacité de séchage (coton)	6 kg
Capacité de séchage (synthétiques)	2,5 kg
Type de minuterie	Minuteur mécanique jusqu'à 150 min (coton) / 100 min (synthétiques)
Programmes	Coton prêt à ranger, coton prêt à repasser, synthétiques prêt à ranger, synthétiques prêt à repasser, séchage délicat, séchage naturel (air froid)
Fonctions spéciales	Séchage délicat (température réduite), séchage naturel (température ambiante), ventilation d'air froid
Type d'évacuation	Arrière ou côtés, raccordement extérieur possible (tuyau flexible 100 mm fourni)
Porte réversible	Oui (intervention service après-vente requise)
Filtres	2 filtres à peluches (dans le hublot et la contre-porte), nettoyage après chaque utilisation
Entretien	Nettoyage extérieur avec eau savonneuse, nettoyage régulier de la porte et des filtres
Sécurité	Arrêt automatique en fin de cycle, protection contre surchauffe, verrouillage porte en fonctionnement
Installation en colonne	Possible sur lave-linge frontal Arthur Martin avec kit de superposition (en option)
Classe énergétique	Non spécifiée (consommations typiques : coton 4,37 kWh prêt à ranger, 3,6 kWh prêt à repasser ; synthétiques 1,4 kWh)
Poids	Environ 40 kg (estimation)

FOIRE AUX QUESTIONS - ADE 5130 ARTHUR MARTIN

Que faire si le sèche-linge ne démarre pas ?

Vérifiez que la porte est correctement fermée, que l'appareil est branché, que les fusibles sont en bon état, qu'il n'y a pas de coupure de courant, que le temps de séchage est affiché et que la touche départ est enfoncée.

Comment nettoyer les filtres à peluches ?

Les filtres doivent être nettoyés après chaque utilisation. Un filtre se trouve dans l'ouverture du hublot, l'autre dans la contre-porte. Tirez sur la poignée du filtre pour le retirer, puis nettoyez-le avec un chiffon humide ou sous l'eau courante avec une brosse.

Puis-je sécher tous les types de linge dans ce sèche-linge ?

Non, ne séchez jamais les lainages, soieries, voilages, chlorofibres, matières caoutchoutées, tissus plastifiés, articles ouatinés ou ayant été nettoyés avec des produits inflammables. Consultez les étiquettes d'entretien.

Comment inverser le sens d'ouverture de la porte ?

La réversibilité de la porte est possible mais doit être effectuée par le service après-vente de votre magasin vendeur. Contactez un professionnel.

Quelle est la capacité maximale de séchage ?

La capacité est de 6 kg pour le coton et de 2,5 kg pour les synthétiques. Ne surchargez pas le tambour pour éviter un séchage inefficace et des faux plis.

Pourquoi le séchage n'est-il pas satisfaisant ?

Vérifiez que le temps de séchage sélectionné est adapté, que les filtres sont propres, que le tambour n'est pas surchargé, que les touches 'séchage délicat' ou 'séchage naturel' ne sont pas enfoncées par erreur, et que la pièce est bien aérée.

Puis-je raccorder le sèche-linge à une évacuation extérieure ?

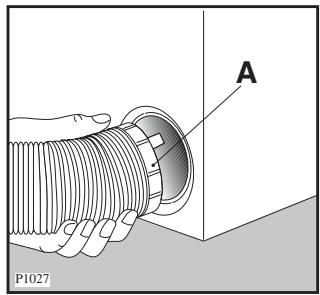

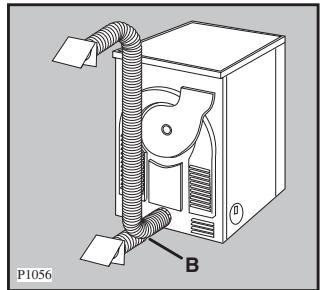

Oui, utilisez le tuyau flexible de 100 mm fourni. Raccordez-le à la sortie arrière ou latérale. Le tuyau ne doit pas avoir plus de deux coudes et il ne doit pas être raccordé à un conduit de fumées.

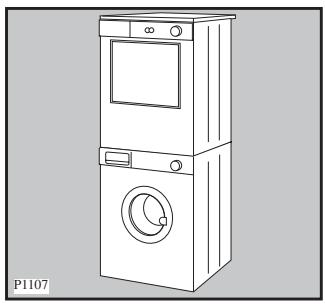

Comment installer le sèche-linge en colonne sur un lave-linge ?

Utilisez un kit de superposition (en option) disponible auprès de votre revendeur. Suivez les instructions de montage fournies avec le kit. Le sèche-linge peut être installé sur certains lave-linge Arthur Martin à chargement frontal.

Que faire en cas de panne ou d'anomalie persistante ?

Si après avoir vérifié les points de dépannage le problème persiste, contactez le service après-vente de votre vendeur ou l'Assistance Consommateurs Arthur Martin au 03 44 62 27 73.

Quelle est la consommation électrique par cycle ?

Pour le coton, la consommation est d'environ 4,37 kWh pour un cycle prêt à ranger et 3,6 kWh pour prêt à repasser. Pour les synthétiques (2,5 kg), elle est d'environ 1,4 kWh pour prêt à ranger.

MODE D'EMPLOI ADE 5130 ARTHUR MARTIN

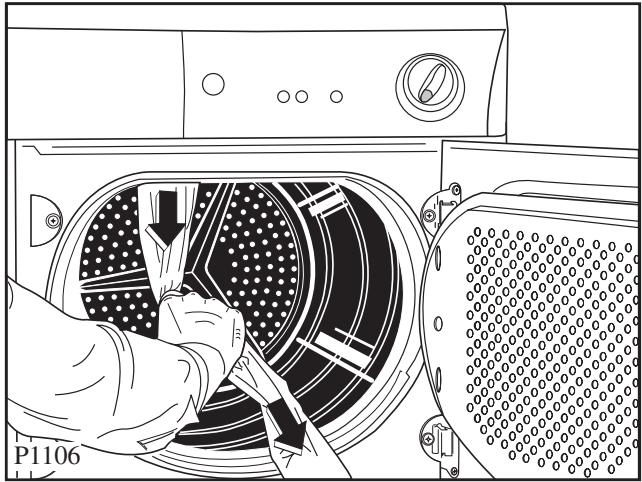

Débridage : voir page 14

Nous vous donnerons toujours plus.

Nous vous remercions de la confiance que vous nous avez témoignée en choisissant :

ARTHUR MARTIN Electrolux

Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous choisir pour d'autres appareils de notre marque.

À bientôt et encore merci.

Sommaire

À l'attention de l'utilisateur

Avertissements importants 4

Installation 4

Utilisation 4

Dépannage 4

Sécurité 4

Protection de l'environnement 5

Description de l'appareil 6

Utilisation de votre sèche-linge 7

Bandeau de commandes 7

Comment faire un séchage ? 8

Guide des programmes 9

Guide de séchage 10

Entretien et nettoyage 11

Nettoyage extérieur 11

Nettoyage de la porte 11

Nettoyage des filtres 11

En cas d'anomalie de fonctionnement 12

Service après-vente 13

Garantie 13

À l'attention de l'installateur

13

Installation 14

Débridage 14 Emplacement 14 Évacuation de l'air humide 14 Le raccordement sur l'extérieur 14-15 Réversibilité de la porte 15 Branchement électrique 15 Installation en colonne 15

Comment lire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

! Instructions de sécurité i Conseils et recommandations Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil a été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra ainsi être informé de son fonctionnement et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique. Ne l'utilisez pas à des fins commerciales ou industrielles, ni pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Débranchez toujours l'appareil après utilisation.
• Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage est importante, plus courte sera la durée du séchage, d'où une économie d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion.
• Ne séchez en aucun cas des chaussures (tennis, etc.), car elles pourraient s'encastrer entre la porte et le tambour, bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Laissez la porte entrouverte lorsque le sèche-linge n'est pas utilisé, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez les filtres après chaque utilisation.
• N'utilisez jamais l'appareil sans filtres ou avec des filtres endommagés. Cela pourrait provoquer un incendie.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement.
• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Branchement électrique". Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Cet appareil est lourd. Faites attention lors de son déplacement.

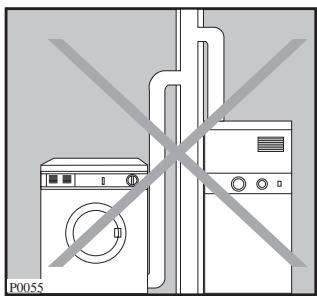

• Le sèche-linge a été conçu pour évacuer la vapeur à l'air libre. L'appareil possède son propre système d'aération qui ne doit pas être relié à un autre système d'aération servant à d'autres appareils.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture du hublot.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez l'Assistance Consommateurs.
• En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

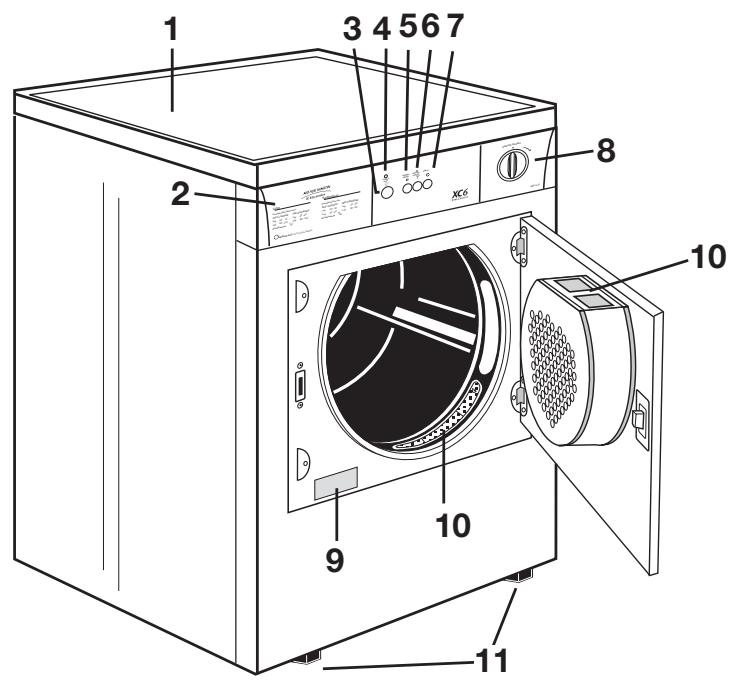

Description de l'appareil

Votre appareil

1 Plan de travail 2 Guide de séchage 3 Touche marche/arrêt 4 Voyant de mise sous tension 5 Touche séchage délicat 6 Touche séchage naturel 7 Touche départ 8 Minuteur 9 Plaque signalétique 10 Filtres 11 Pieds réglables

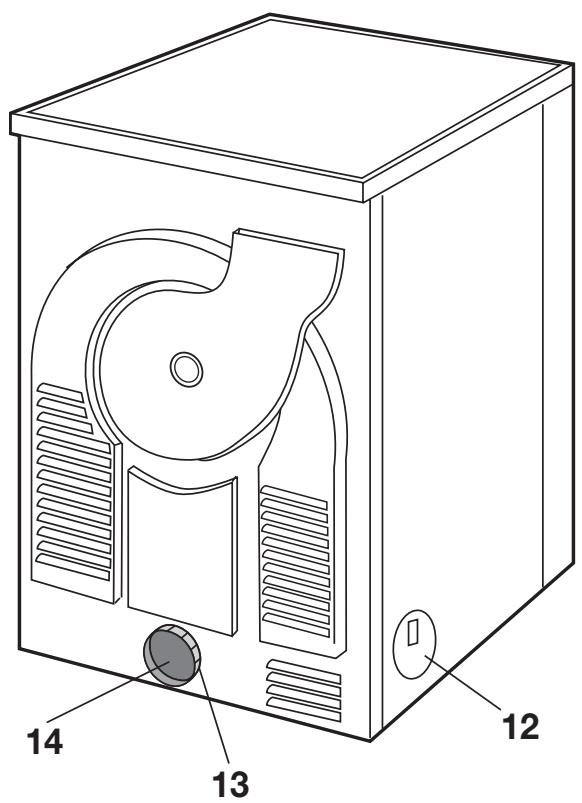

12 Sortie air humide sur les côtés 13 Raccord 14 Sortie air humide à l'arrière

Utilisation de votre sèche-linge

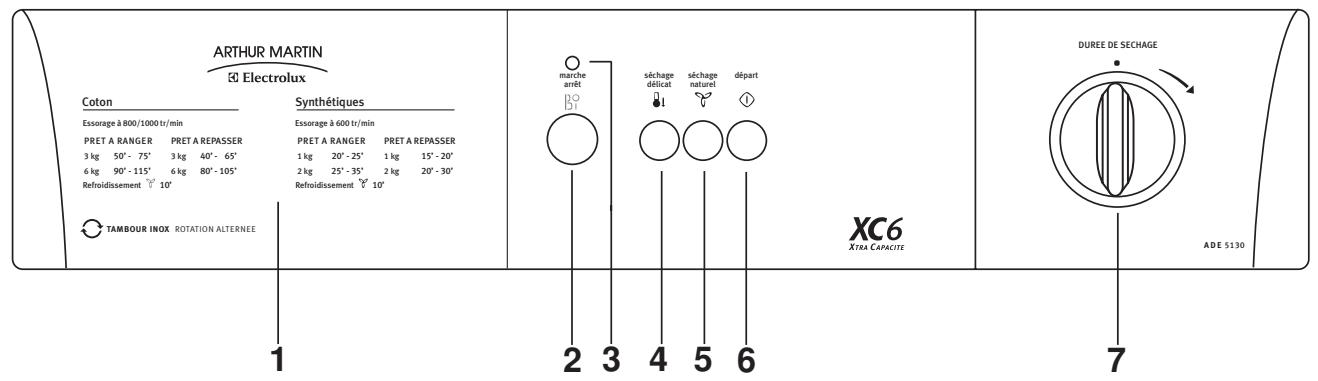

Le bandeau de commandes

1 Guide de séchage

Il vous permet de choisir le temps convenant le mieux au linge à sécher.

2 Touche marche/arrêt ①

Cette touche permet de mettre le sèche-linge sous tension. À la fin du programme, faites ressortir cette touche pour mettre le sèche-linge hors tension.

3 Voyant de fonctionnement

Il s'allume lorsque l'appareil est sous tension (touche marche/arrêt enclenchée) et s'éteint en faisant ressortir la même touche.

4 Touche séchage délicat

L'enclenchement de cette touche vous permet d'effectuer un séchage à une température inférieure pour du linge en coton particulièrement délicat. Il convient alors de prolonger le temps de séchage.

5 Touche séchage naturel

L'enclenchement de cette touche permet d'effectuer un séchage à température ambiante pour du linge délicat particulièrement fragile.

Il convient alors de prolonger le temps de séchage.

6 Touche départ

Appuyez sur cette touche pour mettre le sèche-linge en fonctionnement après avoir sélectionné le programme.

Si la porte est ouverte en cours de programme, cette touche doit être enclenchée à nouveau après fermeture de la porte pour que le

programme démarre là où il a été interrompu.

7 Minuteur

Gradué jusqu'à 150 minutes pour le coton (secteur bleu) et jusqu'à 100 minutes pour les synthétiques (secteur vert), il vous permet d'afficher un temps de séchage en fonction de la nature et de la quantité de linge à sécher, ainsi que du niveau de séchage désiré.

Pour afficher le temps choisi, tournez la manette dans le sens des aiguilles d'une montre jusqu'à ce que la graduation correspondante coïncide avec le repère situé sur le bandeau de commandes.

Ne tournez jamais le minuteur dans le sens inverse des aiguilles d'une montre.

Le linge doit être convenablement essoré en machine avant d'être introduit dans le sèche-linge (500 t/min. minimum).

La durée du séchage est variable selon :

• la nature du linge
• l'importance de la charge
• l'intensité de l'essorage
• le degré de séchage souhaité

Ventilation d'air froid

En fin de séchage, une phase de refroidissement de 10 minutes est prévue pour éviter le froissement du linge.

Le début de cette séquence d'AIR FROID repérée par le symbole peut être utilisé à toutes autres fins que le séchage du linge : pour éliminer une odeur trop prononcée, antimites par exemple.

Comment faire un séchage ?

Avant la première utilisation de votre sèche-linge, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'éventuelles traces de poussières ou de graisses.

Pour sécher votre linge :

1. Branchez l'appareil.

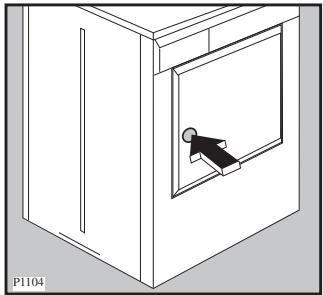

2. Ouvrez la porte en appuyant sur le point de pression marqué sur la porte (voir croquis).

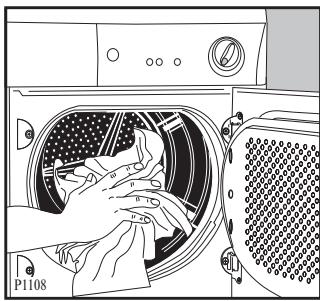

1. Dépliez les pièces de linge une à une et introduisez-les dans le tambour.

1. Fermez la porte. Assurez-vous que le linge ne reste pas coincé entre la porte et le joint.
2. Appuyez sur la touche marche/arrêt ① : le voyant de fonctionnement s'allume.
3. Enclenchez éventuellement la touche « séchage délicat » ou la touche « séchage naturel ».

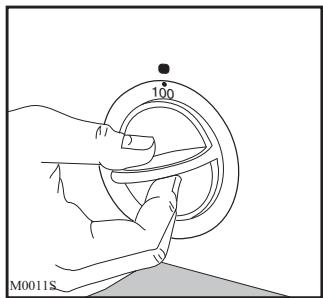

4. Sélectionnez le temps de séchage (secteur bleu pour le coton, secteur vert pour les synthétiques).

1. Appuyez sur la touche départ ① : le programme démarre. Tous les programmes de séchage se terminent par une phase de refroidissement de 10 minutes. À la fin du séchage, le minuteur s'arrête automatiquement sur la position « 0 ».
2. Appuyez à nouveau sur la touche marche/arrêt ①, le voyant de fonctionnement s'éteint.

Après chaque utilisation

• Débranchez l'appareil.
• Nettoyez les filtres (voir page 11).

Guide des programmes

Coton (minuteur : jusqu'à 150 minutes - secteur bleu)

Dégré de séchage etétiquetage des articles	Vitesse d'essoragetr/min	Charge maxi(1)kg	Temps(min)
Prêt à repasser	800/1000	6	80-105
		3	40-65
Prêt à ranger	800/1000	6	90-115
		3	50-75

Synthétiques (minuteur : jusqu'à 100 minutes - secteur vert)

Dégré de séchage etétiquetage des articles	Vitesse d'essoragetr/min	Charge maxi(1)kg	Temps(min)
Prêt à ranger	600	2	25-35
		1	20-25
Prêt à repasser	600	2	20-30
		1	15-20

En aucun cas, le tambour ne doit être rempli en totalité (exclure par exemple les grandes couettes).

La durée du séchage est variable selon :

• la nature du linge
• l'importance de la charge
• l'intensité de l'essorage
• le degré de séchage souhaité

Les temps de séchage ne sont donnés qu'à titre indicatif. Seule votre expérience, après quelques utilisations, vous permettra d'estimer le temps nécessaire au séchage de vos charges habituelles.

Ne sélectionnez pas une durée de séchage trop longue lors de la première utilisation. Vous déterminerez le degré de séchage souhaité en prolongeant progressivement la durée de séchage.

Charge

Il est souvent difficile d'estimer le poids des articles à sécher. C'est pourquoi nous vous conseillons de remplir le tambour :

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis ;
• à moitié de son volume pour les cotons traités et les fibres synthétiques ; au tiers environ de son volume pour les articles très fragiles.

Pour une charge de linge comportant des fibres de différentes natures (coton et synthétiques résistants, par exemple), choisissez le temps de séchage en fonction des fibres les plus fragiles et augmentez-le de 10 minutes environ.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2,5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.
• Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes :

Drap	700-1000 g
Nappe	400-500 g
Torchon	70-120 g
Serviette	50-100 g
Serviette-éponge	150-250 g
Peignoir	1000-1500 g
Chemise d'homme	200-300 g
Taie d'oreiller	100-200 g
Pyjama	400-500 g
Chemise de nuit	200-250 g

Important :

• Ne faites jamais sécher en machine :
• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl, etc.).
• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes, etc.).
• les articles ayant été précédemment nettoyés avec des produits inflammables.
• les tissus ayant tendance à s'effilocher.
• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine. Séchage en tambour permis, séchage en tambour à haute température, séchage en tambour à température modérée, séchage en tambour interdit.
• Fermez les boutons pression et les fermetures à glissière et recousez les boutons si nécessaire.
• Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.
• Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.
• Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des nœuds.

Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les épaisseurs longues à sécher. Tout le linge à sécher doit être essoré avant de procéder au séchage. Évitez de sécher le linge trop longtemps : vous économiserez de l'énergie et éviterez également la formation de faux plis dans le linge. L'adjonction d'assouplissant au dernier rinçage (en lave-linge) permet de réduire l'électricité statique sur le linge. Choisissez, pour les tissus en coton épais, un temps de séchage qui rend le linge prêt au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme. Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommandons de tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions. Si le linge était encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 20 minutes. Nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et doivent au contact une impression d'humidité, même si le linge est sec. Il est préférable d'attendre la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire.

Entretien et nettoyage

Débranchez l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.

Important :

N'utilisez jamais de produits abrasifs ou caustiques.

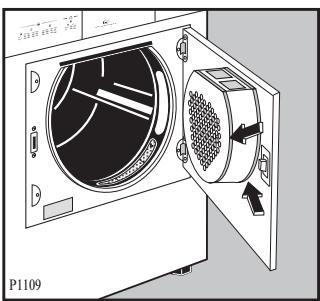

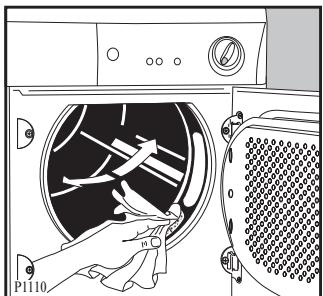

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte et tout autour du filtre pour enlever d'éventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

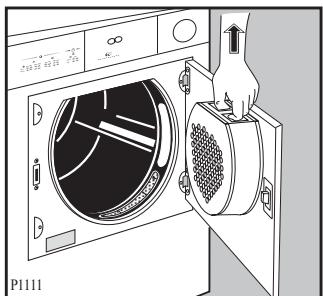

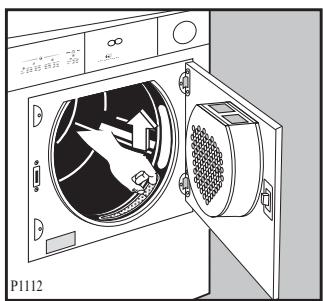

Nettoyage des filtres

Situés l'un dans l'ouverture du hublot et l'autre dans la contre-porte, les filtres doivent être nettoyés après chaque utilisation, avant de sortir le linge, à l'aide d'un chiffon humide.

Le filtre à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. À cet effet, tirez sur la poignée vers le haut.

Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulées dans les filtres. Il s'agit toutefois d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendrée seulement par le sèche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge.

Lors de l'étendage sur un séchoir, ces peluches (bouts de fils) sont emportées par le vent, tandis qu'à l'intérieur du sèche-linge, elles s'accumulent et se gonflent fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé.

Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge, provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil, ces peluches s'envolent, tandis qu'à l'intérieur du sèche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si nécessaire, les deux filtres peuvent être nettoyés sous l'eau courante à l'aide d'une brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiqué dans le croquis. Il peut être remis en place, la languette tournée à gauche ou à droite.

N'utilisez jamais votre sèche-linge sans filtres.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Symptômes	Solutions
• Le sèche-linge ne démarre pas:	Vérifiez que: • la porte est correctement fermée, • l'appareil est effectivement branché, • les fusibles sont en bon état et n'ont pas disjoncté, • il n'y a pas de coupure de courant, • le temps de séchage a été affchéé, • la touche départ a été enclenchée.
• Le résultat de séchage n'est pas satisfaisant:	Vérifiez que: • le temps/secteur de séchage sélectionné est approprié, • les filtres sont correctement nettoyés, • le tambour du sèche-linge n'est pas surcharge, • la touche “sèchage liéçuat” ou “sèchage naturel” n'a pas été enforcée, • le local où le sèche-linge est installé a une aération suffisante.

Service après-vente

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Garantie

Conformément à la législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

En appelant un service après-vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur la partie avant, en bas.

Sous son entière initiative et responsabilité, votre vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

À l'attention de l'installateur

Caractéristiques techniques

Dimensions:	Hauteur Largeur Profondeur	85 cm 60 cm 58 cm
Puisance de branchement:		230 V/50 Hz
Puisance totale absorbée:		2600 W
Fusible:		16 A
Capacité de séchage:	Coton, lin Synthétiques	6 kg 2,5 kg
Consommations:	Coton, lin} essorés à Coton, lin} 800 tr/min. Synthétiques (essorés à 650 tr/min.)	4,37 kWh (6 kg prét à ranger) 3,6 kWh (6 kg prét à repasser) 1,4 kWh (2,5 kg prét à ranger)

Cet appareil est conforme aux directives communautaires suivantes :

• 73/23 CEE 19/02/73 (Basse tension) et modifications successives ;
• 89/336 CEE 03/05/89 (Compatibilité électromagnétique) et modifications successives.

Installation

Attention !

Débridage

Enlevez le sachet en polyéthylène avec le rembourrage en polystyrène avant d'utiliser l'appareil pour la première fois.

Emplacement

Votre appareil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé par l'appareil pendant son fonctionnement. Vous devez prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l'appareil. L'endroit doit être propre et exempt de poussière.

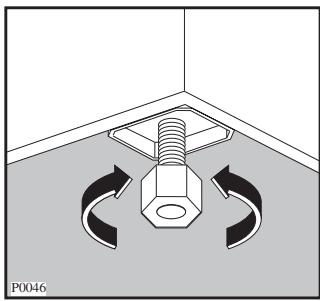

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Un excès de condensation dans la pièce prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la pièce peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'extérieur.

La température ambiante du local ne doit pas excéder 35°C lorsque l'appareil est en fonction.

Évacuation de l'air humide

L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les côtés de l'appareil.

Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

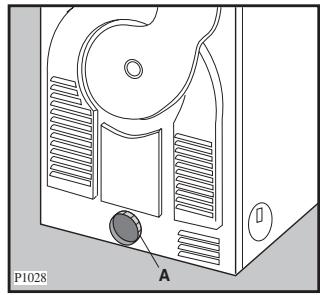

Le raccordement sur l'extérieur

Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100 mm de diamètre, livré avec l'appareil, sur la sortie choisie. Pour relier le tuyau à l'appareil, il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique « A » se trouvant sur l'orifice arrêté, puis introduire le tuyau dans l'orifice d'évacuation choisi.

Si votre appareil est placé dans un local très froid, percez un trou au point B de 3 mm et déposez un récipient plat dessous pour y récupérer l'eau de condensation.

Le tuyau ne devra pas présenter plus de deux coudes.

Attention : ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.

Remarque :

Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches.

Un débit maximum d'évacuation d'au moins 150 m³/h doit être assuré.

Notre responsabilité ne saurait être engagée en cas de surchauffe provoquée par une obstruction due à un corps étranger.

Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrer.

Important : Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une V.M.C. (ventilation mécanique centralisée). Si le temps de séchage est anormalement long, débranchez la VMC ou fermez l'orifice d'aspiration.

Si le sèche-linge est installé à côté de meubles de cuisine, vérifiez que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité de séchage sera réduite, avec une augmentation conséquente des temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher. Dans ce cas, adressez-vous au service après-vente.

Réversibilité de la porte

Pour effectuer la réversibilité de la porte de votre appareil, faites appel au service après-vente de votre magasin vendeur.

Branchement électrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Utilisez un socle de prise de courant comportant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur (norme NF C 15-100) et aux prescriptions de l'E.D.F.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.

Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux appareils s'effectue à l'aide d'un kit de superposition (en option) que vous pourrez vous procurer auprès de votre magasin vendeur. Les instructions de montage se trouvent dans l'emballage.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs.

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

À BIENTÔT !

SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone] - Fax : [phone]

E-MAIL : [e-mail]. Permanence téléphonique du lundi au vendredi de 8h30 à 18h00.

Pour toute question technique :

ASSISTANCE CONSOMMATEURS BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone]. E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi.

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'Euros dans plus de 150 pays à travers le monde.

ARTHUR MARTIN

Electrolux

Nous vous donnerons toujours plus.
