Type de produit	Lave-linge frontal
Marque	Fagor
Modèle	F2714
Dimensions (H x L x P)	850 x 600 x 600 mm (encastrement)
Poids net	Environ 70 kg
Alimentation électrique	230 V ~ 50 Hz, 10 A
Puissance maximale	2200 W
Pression d'eau	0,05 à 1 MPa (0,5 à 10 kg/cm²)
Capacité de lavage	7 kg (programme standard), 8 kg selon programme
Vitesse d'essorage maximale	1400 tr/min
Nombre de programmes	16 programmes principaux
Programmes spéciaux	Coton, synthétique, délicat, laine, rapide 15 min, antibactérien, couette, rideaux, lavage à la main
Options	Départ différé, arrêt cuve pleine, lavage intensif, rinçage plus, repassage facile
Sécurité enfants	Verrouillage des touches (appui 3 secondes)
Niveau sonore	Non spécifié, usage domestique
Classe énergétique	A+ (selon programme test)
Consommation d'eau	Variable selon programme : 25 à 68 L
Consommation d'énergie	Variable selon programme : 0,05 à 2,50 kWh
Entretien	Nettoyage mensuel du tiroir à produits, nettoyage annuel du filtre
Accessoires fournis	Tuyaux d'alimentation neufs, coude d'évacuation, filet à linge (recommandé)

FOIRE AUX QUESTIONS - F2714 FAGOR

Comment installer mon lave-linge Fagor F2714 ?

Déballez l'appareil en retirant les vis de transport (section 1.1). Raccordez les tuyaux d'eau froide (et chaude si possible) en utilisant les tuyaux neufs fournis. Installez le coude d'évacuation. Mettez à niveau l'appareil en réglant les pieds (section 1.4). Branchez sur une prise avec terre (230 V).

Quelle est la capacité de chargement maximale ?

La capacité varie selon le programme : jusqu'à 7 kg pour les programmes coton/lin normaux et jusqu'à 8 kg pour certains programmes (voir tableau des programmes). Respectez toujours les indications pour éviter une surcharge.

Comment utiliser le départ différé ?

Appuyez sur la touche Départ différé (symbole Ⓛ) pour programmer le lavage à une heure ultérieure. Le départ sera automatiquement retardé.

Que faire si le lave-linge ne se remplit pas d'eau ?

Vérifiez que le robinet d'arrivée d'eau est ouvert. Nettoyez le filtre d'entrée situé à l'arrière de l'appareil. Si le problème persiste, contactez le Service Technique.

Comment nettoyer le filtre de vidange ?

Nous recommandons de nettoyer le filtre une fois par an. Ouvrez le bouchon de vidange en bas à droite (consultez la section 3.2 de la notice). Retirez et nettoyez le filtre sous l'eau courante.

Comment ouvrir le hublot en cas de panne de courant ?

Retirez le tiroir à produits en tirant la poignée et en enfonçant le levier bleu à fond. Sur la droite, une touche avec fente apparaît ; tournez-la à gauche avec une pièce de monnaie pour ouvrir le hublot (section 4.4).

Quels produits lessiviels utiliser ?

Le lave-linge est conçu pour les produits en poudre et liquides. Pour les liquides, positionnez la languette bleue en position verticale (section 2.2). Ne dépassez pas le niveau MAX dans le compartiment adoucissant.

Pourquoi l'appareil vibre-t-il ou fait-il du bruit ?

Vérifiez l'installation : les vis de transport sont-elles retirées ? Les pieds sont-ils bien mis à niveau ? Consultez les sections 1.1 et 1.4 de la notice.

Comment activer le verrouillage enfants ?

Appuyez sur la touche Mise en route (◇) pendant 3 secondes. Un symbole indique que les touches sont verrouillées. Pour désactiver, répétez l'opération (section 2.9).

Où trouver les dimensions d'encastrement ?

Les dimensions d'encastrement sont de 600 x 600 x 850 mm (largeur x profondeur x hauteur). Pour une installation sous plan, adressez-vous au revendeur si vous devez retirer le top (section 1.6).

MODE D'EMPLOI F2714 FAGOR

1.1.2
1.1.3
def
1.1.1

1.1.2
1.1.3
1.2.1
1.2.2
1.2.3
1.2

3.1
3.1.1
3.1.2
3.1.3

V

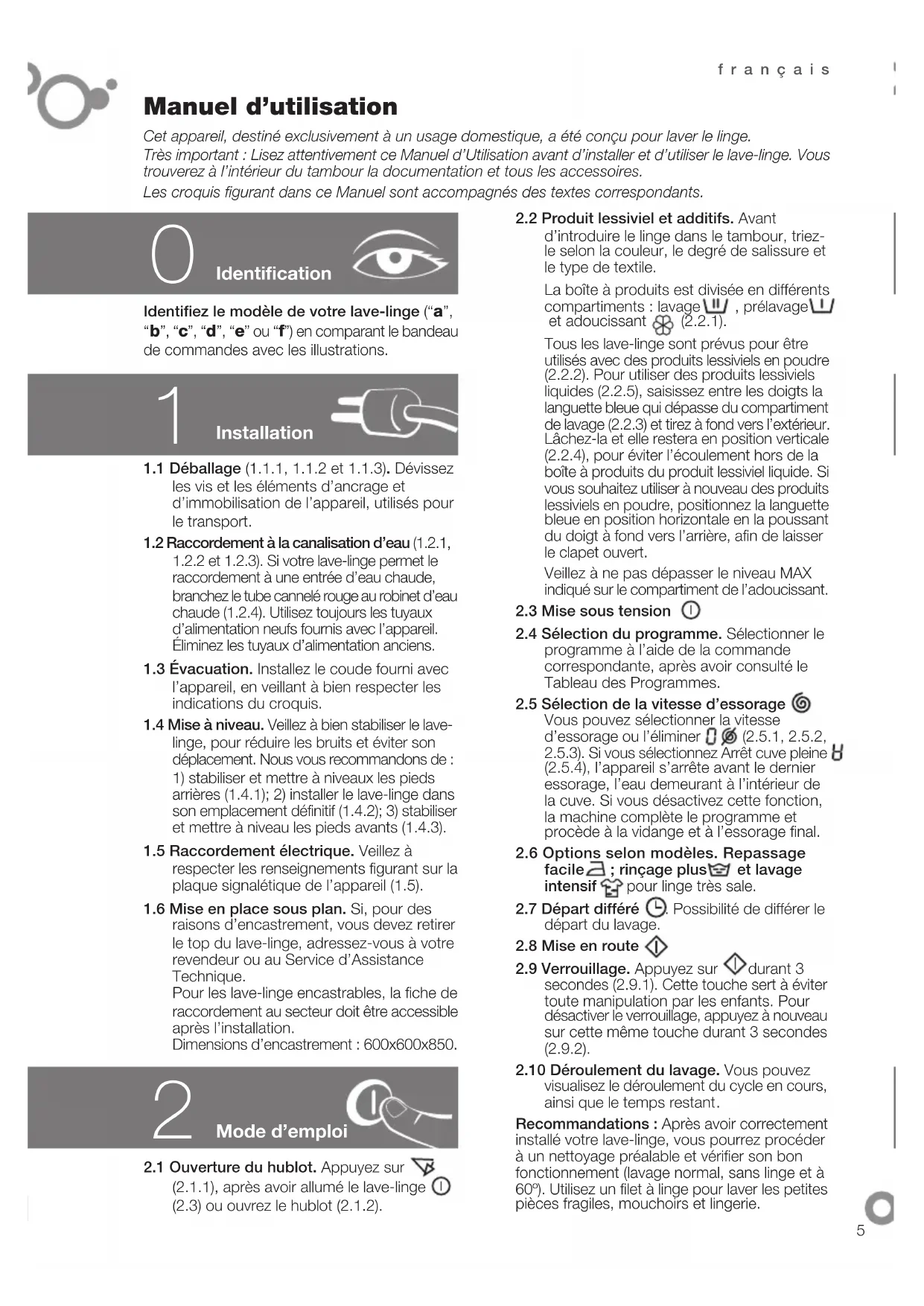

Manuel d'utilisation

Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour laver le linge.

Très important : Lisez attentivement ce Manuel d'Utilisation avant d'installer et d'utiliser le lave-linge. Vous trouverez à l'intérieur du tambour la documentation et tous les accessoires.

Les croquis figurant dans ce Manuel sont accompagnés des textes correspondants.

Identification

Identifiez le modèle de votre lave-linge ("a", "b", "c", "d", "e" ou "f") en comparant le bandeau de commandes avec les illustrations.

1

Installation

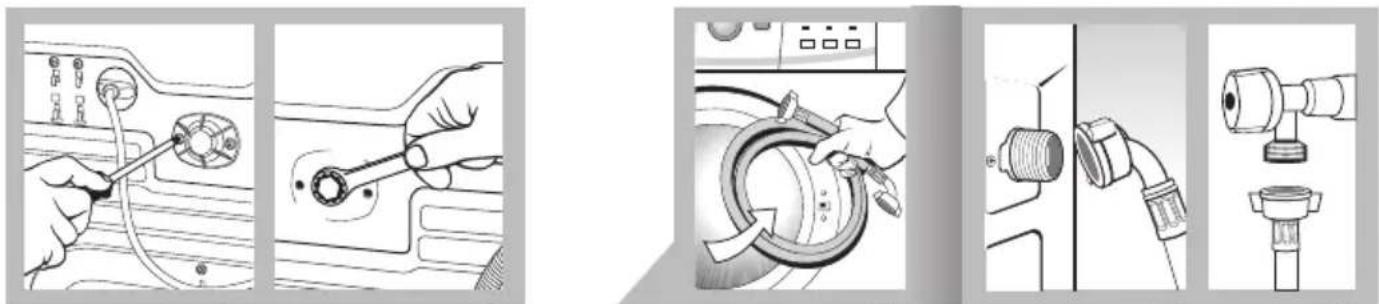

1.1 Déballage (1.1.1, 1.1.2 et 1.1.3). Dévissez les vis et les éléments d'ancrage et d'immobilisation de l'appareil, utilisés pour le transport.

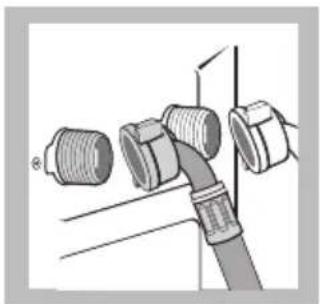

1.2 Raccordement à la canalisation d'eau (1.2.1, 1.2.2 et 1.2.3). Si votre lave-linge permet le raccordement à une entrée d'eau chaude, branchez le tube cannelé rouge au robinet d'eau chaude (1.2.4). Utilisez toujours les tuyaux d'alimentation neufs fournis avec l'appareil. Éliminez les tuyaux d'alimentation anciens.

1.3 Évacuation. Installez le coude fourni avec l'appareil, en veillant à bien respecter les indications du croquis.

1.4 Mise à niveau. Veillez à bien stabiliser le lave-linge, pour réduire les bruits et éviter son déplacement. Nous vous recommandons de : 1) stabiliser et mettre à niveaux les pieds arrières (1.4.1); 2) installer le lave-linge dans son emplacement définitif (1.4.2); 3) stabiliser et mettre à niveau les pieds avants (1.4.3).

1.5 Raccordement électrique. Veillez à respecter les renseignements figurant sur la plaque signalétique de l'appareil (1.5).

1.6 Mise en place sous plan. Si, pour des raisons d'encastrement, vous devez retirer le top du lave-linge, adressez-vous à votre revendeur ou au Service d'Assistance Technique.

Pour les lave-linge encastrables, la fiche de raccordement au secteur doit être accessible après l'installation.

Dimensions d'encastrement : 600x600x850.

2

Mode d'emploi

2.1 Ouverture du hublot. Appuyez sur (2.1.1), après avoir allumé le lave-linge (2.3) ou ouvrez le hublot (2.1.2).

2.2 Produit lessiviel et additifs. Avant

d'introduire le linge dans le tambour, triez-le selon la couleur, le degré de salissure et le type de textile.

La boîte à produits est divisée en différents compartiments : lavage 🎯, prélavage 🎯 et adoucissant ✿ (2.2.1).

Tous les lave-linge sont prévus pour être utilisés avec des produits lessiviels en poudre (2.2.2). Pour utiliser des produits lessiviels liquides (2.2.5), saisissez entre les doigts la languette bleue qui dépasse du compartiment de lavage (2.2.3) et tirez à fond vers l'extérieur. Lâchez-la et elle restera en position verticale (2.2.4), pour éviter l'écoulement hors de la boîte à produits du produit lessiviel liquide. Si vous souhaitez utiliser à nouveau des produits lessiviels en poudre, positionnez la languette bleue en position horizontale en la poussant du doigt à fond vers l'arrière, afin de laisser le clapet ouvert.

Veillez à ne pas dépasser le niveau MAX indiqué sur le compartiment de l'adoucissant.

2.3 Mise sous tension Ⓘ

2.4 Sélection du programme. Sélectionner le programme à l'aide de la commande correspondante, après avoir consulté le Tableau des Programmes.

2.5 Sélection de la vitesse d'essorage

Vous pouvez sélectionner la vitesse d'essorage ou l'éliminer Ⓞ (2.5.1, 2.5.2, 2.5.3). Si vous sélectionnez Arrêt cuve pleine Ⓗ (2.5.4), l'appareil s'arrête avant le dernier essorage, l'eau demeurant à l'intérieur de la cuve. Si vous désactivez cette fonction, la machine complète le programme et procède à la vidange et à l'essorage final.

2.6 Options selon modèles. Repassage facile ☐; rinçage plus ☎ et lavage intensif 🔊 pour linge très sale.

2.7 Départ différé Ⓛ. Possibilité de différer le départ du lavage.

2.8 Mise en route ◇

2.9 Verrouillage. Appuyez sur ◇ durant 3 secondes (2.9.1). Cette touche sert à éviter toute manipulation par les enfants. Pour désactiver le verrouillage, appuyez à nouveau sur cette même touche durant 3 secondes (2.9.2).

2.10 Déroulement du lavage. Vous pouvez visualisez le déroulement du cycle en cours, ainsi que le temps restant.

Recommandations : Après avoir correctement installé votre lave-linge, vous pourrez procéder à un nettoyage préalable et vérifier son bon fonctionnement (lavage normal, sans linge et à 60°). Utilisez un filet à linge pour laver les petites pièces fragiles, mouchoirs et lingerie.

Important : 1. Si vous arrêtez le lave-linge pour ajouter une pièce, vérifiez que l'eau ne risque pas de déborder en ouvrant le hublot. 2. Les fonctions complémentaires augmentent le temps de lavage. 3. Le cycle de lavage une fois achevé, vous devrez attendre 2 minutes avant de pouvoir ouvrir le hublot.

3

Maintenance

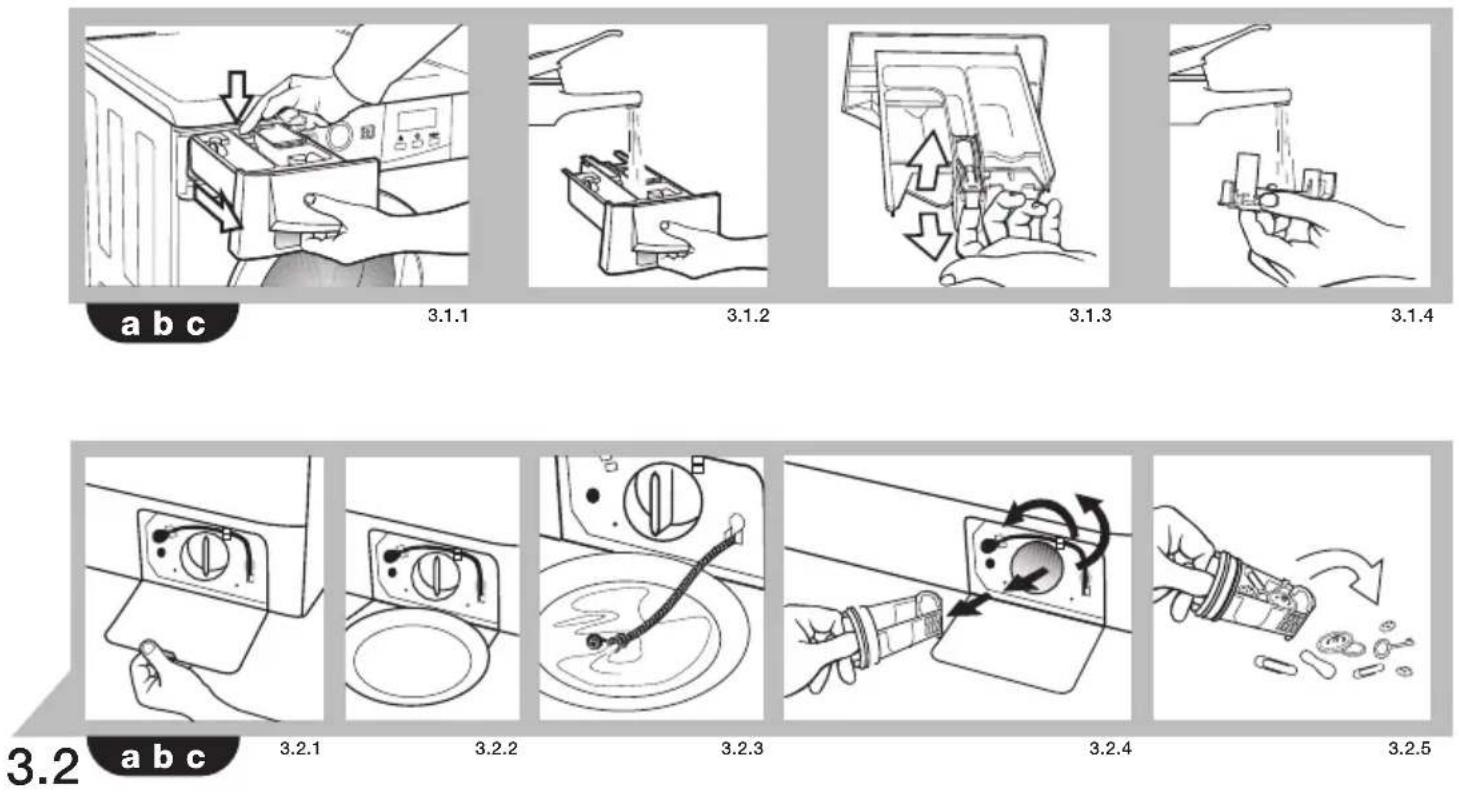

3.1 Nettoyage de la boîte à produits. Nous vous recommandons de procéder à son nettoyage une fois par mois.
3.2 Nettoyage du filtre. Nous vous recommandons de procéder à son nettoyage une fois par an.

Pour nettoyer l'extérieur du lave-linge, n'utilisez pas de produits abrasifs. Séchez-le à l'aide d'un chiffon doux.

4

Diagnostiques

4.1 Le lave-linge est muni d'un système de diagnostique, qui détecte toute incidence et prévient l'usager, en affichant le problème sur l'écran ou en faisant clignoter les témoins lumineux sur le bandeau de commandes.

4.1.1 Le lave-linge ne se remplit pas d'eau. Vérifiez l'arrivée d'eau, que le robinet est ouvert ou nettoyez le filtre d'entrée.
4.1.2 Il ne vidange pas et n'essore pas. Vérifiez l'état du filtre.
4.1.3 Il n'essore pas. Répartissez correctement le linge dans le tambour et lancez à nouveau le programme d'essorage.
4.1.4 Il ne démarre pas. Vérifiez que le hublot soit bien fermé.
4.1.5 En cas d'affichage d'un autre code. Adressez-vous au Service Technique.

4.2 Vibrations ou bruits. Vérifiez l'installation (1.1 et 1.4 du présent Manuel).
4.3 Il reste de l'eau dans la boîte à produits. Vérifiez que la boîte à produits soit bien propre (3.1).
4.4 Ouverture du hublot. En cas de panne de courant, retirez la boîte à produits en tirant la poignée vers l'extérieur et en enfonçant du doigt le levier bleu à fond (4.2.1). Sur la droite, vous verrez apparaître une touche avec une fente. Faites tourner la touche à gauche, à l'aide d'une pièce de monnaie et le hublot s'ouvrira (4.2.2).

5

Sécurité

• La pression de l'eau doit se situer entre 0,05 et 1MPa (0,5 à 10 Kg/cm ^2 ).
• Ne pas utiliser de rallonge ni d'adaptateur pour brancher le lave-linge au secteur.
• L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
• Si le cordon d'alimentation est endommagé, le faire remplacer par le Service Après-Vente ou par un professionnel dûment qualifié, afin d'éviter tout risque éventuel.

- Ne pas manipuler l'intérieur du lave-linge. En cas de problème que vous n'arrivez pas à résoudre, adressez vous au Service Technique.

- Cet appareil ne doit pas être utilisé sans surveillance, ou sans les instructions préalables d'une personne responsable, par des enfants ou des personnes souffrant d'un handicap physique, sensoriel ou mental ou dont le manque d'expérience ou de connaissance les empêche de l'utiliser en toute sécurité. Ne pas laisser les enfants jouer avec l'appareil.

6

Environnement

Ce lave-linge a été conçu dans un souci de respect de l'environnement.

Vous aussi vous pouvez contribuer à la protection de l'environnement. Chargez votre lave-linge au maximum, en fonction de la capacité recommandée pour chaque programme, afin d'économiser de l'eau et de l'énergie. Dans la mesure du possible, évitez le prélavage. Veillez à ne pas dépasser la dose recommandée de produit lessiviel. N'utilisez le Rinçage plus que pour laver le linge des personnes à la peau sensible.

Gestion des déchets d'appareils électriques et électroniques.

Ne pas éliminer ce type d'appareils mélangés aux ordures ménagères brutes.

Portez votre lave-linge à un centre spécifique de collecte.

Le recyclage d'un appareil électroménager permet d'éviter d'éventuelles conséquences négatives sur l'environnement et la santé, ainsi que de considérable économie d'énergie et de ressources.

Pour plus d'informations, adressez-vous aux autorités locales ou à votre revendeur.
