Tipus de producte	Rentadora de càrrega frontal
Marca	Fagor
Model	F2714
Dimensions (Al x Am x P)	850 x 600 x 600 mm (encastrament)
Pes net	Aproximadament 70 kg
Alimentació elèctrica	230 V ~ 50 Hz, 10 A
Potència màxima	2200 W
Pressió d'aigua	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Capacitat de rentat	7 kg (programa estàndard), 8 kg segons programa
Velocitat de centrifugat màxima	1400 rpm
Nombre de programes	16 programes principals
Programes especials	Cotó, sintètic, delicat, llana, ràpid 15 min, antibacterià, edredó, cortines, rentat a mà
Opcions	Inici diferit, parada amb aigua, rentat intensiu, esbandit extra, planxat fàcil
Seguretat infantil	Bloqueig de tecles (prémer 3 segons)
Nivell sonor	No especificat, ús domèstic
Classe energètica	A+ (segons programa de prova)
Consum d'aigua	Variable segons programa: 25 a 68 L
Consum d'energia	Variable segons programa: 0,05 a 2,50 kWh
Manteniment	Neteja mensual del calaix de productes, neteja anual del filtre
Accessoris inclosos	Tub d'alimentació nous, colze de desguàs, bossa de roba (recomanat)

Preguntes freqüents - F2714 FAGOR

Com instal·lar la meva rentadora Fagor F2714 ?

Desembaleu l'aparell traient els cargols de transport (secció 1.1). Connecteu els tubs d'aigua freda (i calenta si és possible) utilitzant els tubs nous inclosos. Instal·leu el colze de desguàs. Aniveleu l'aparell ajustant els peus (secció 1.4). Endollez-lo en un endoll amb presa de terra (230 V).

Quina és la capacitat de càrrega màxima ?

La capacitat varia segons el programa: fins a 7 kg per als programes de cotó/lli normals i fins a 8 kg per a alguns programes (consulteu la taula de programes). Respecteu sempre les indicacions per evitar una sobrecàrrega.

Com utilitzar l'inici diferit ?

Premeu el botó Inici diferit (símbol Ⓛ) per programar la rentada a una hora posterior. L'inici es retornarà automàticament.

Què fer si la rentadora no s'omple d'aigua ?

Comproveu que l'aixeta d'aigua estigui oberta. Netegeu el filtre d'entrada situat a la part posterior de l'aparell. Si el problema persisteix, contacteu amb el Servei Tècnic.

Com netejar el filtre de desguàs ?

Recomanem netejar el filtre un cop a l'any. Obriu el tap de desguàs a la part inferior dreta (consulteu la secció 3.2 del manual). Traieu i netegeu el filtre sota aigua corrent.

Com obrir la porta en cas de tall de corrent ?

Traieu el calaix de productes estirant el mànec i prement el palanca blava fins al fons. A la dreta, apareix un botó amb ranura; gireu-lo a l'esquerra amb una moneda per obrir la porta (secció 4.4).

Quins productes de rentat utilitzar ?

La rentadora està dissenyada per a productes en pols i líquids. Per a líquids, col·loqueu la llengüeta blava en posició vertical (secció 2.2). No supereu el nivell MAX al compartiment del suavitzant.

Per què l'aparell vibra o fa soroll ?

Comproveu la instal·lació: els cargols de transport estan trets? Els peus estan ben anivellats? Consulteu les seccions 1.1 i 1.4 del manual.

Com activar el bloqueig infantil ?

Premeu el botó Engegada (◇) durant 3 segons. Un símbol indica que les tecles estan bloquejades. Per desactivar, repetiu l'operació (secció 2.9).

On trobar les dimensions d'encastrament ?

Les dimensions d'encastrament són de 600 x 600 x 850 mm (amplada x profunditat x alçada). Per a una instal·lació sota taulell, adreceu-vos al venedor si heu de treure el sobre (secció 1.6).

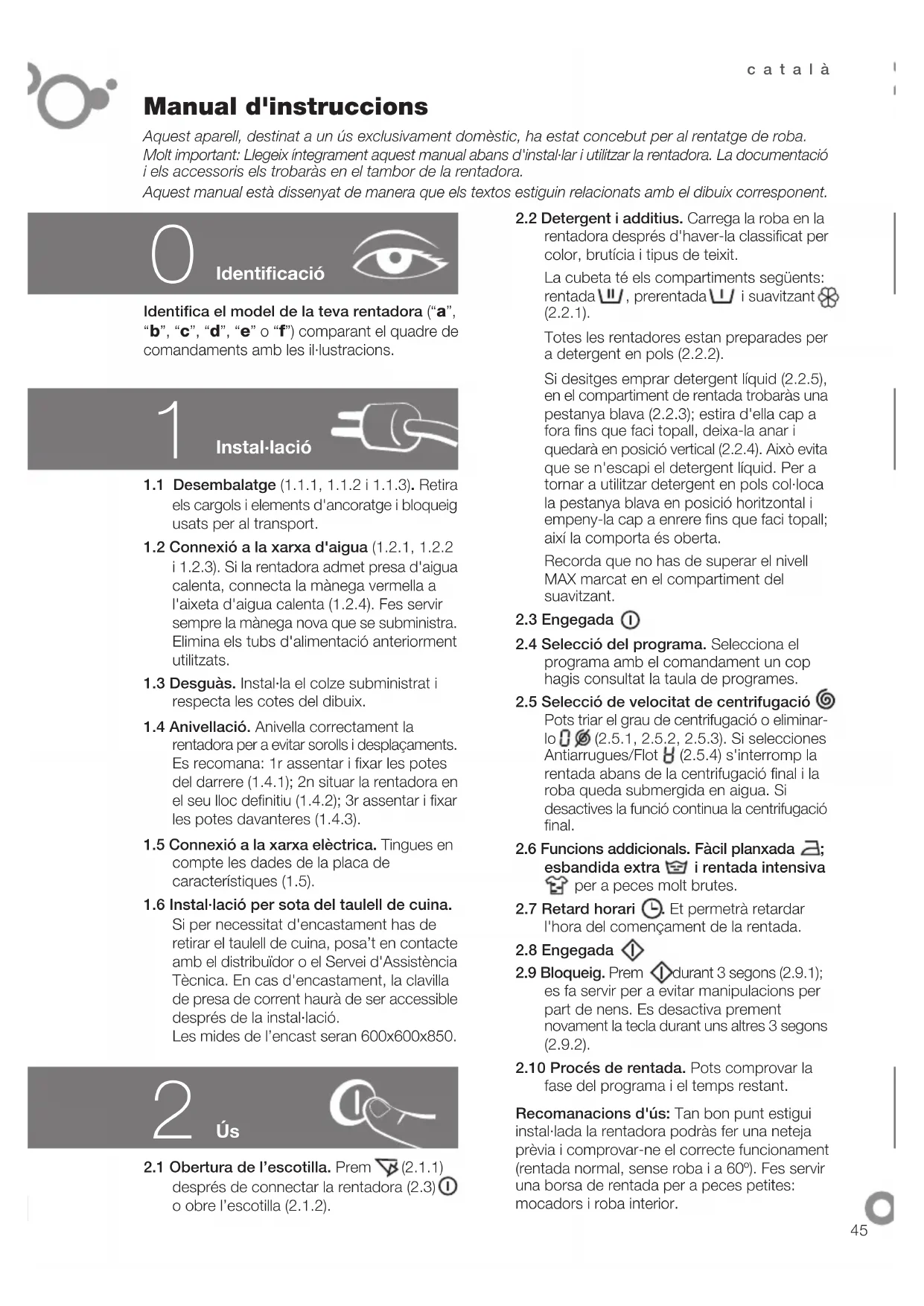

MANUAL D'USUARI F2714 FAGOR

Aquest aparell, destinat a un ús exclusivament domèstic, ha estat concebut per al rentatge de roba. Molt important: Llegeix íntegrament aquest manual abans d'instal·lar i utilitzar la rentadora. La documentació i els accessoris els trobaràs en el tambor de la rentadora.

Aquest manual està dissenyat de manera que els textos estiguin relacionats amb el dibuix correspondent.

Identificació

Identifica el model de la teva rentadora ("a", "b", "c", "d", "e" o "f") comparant el quadre de comandaments amb les il·lustracions.

Instal·lació

1.1 Desembalatge (1.1.1, 1.1.2 i 1.1.3). Retira els cargols i elements d'ancoratge i bloqueig usats per al transport.
1.2 Connexió a la xarxa d'aigua (1.2.1, 1.2.2 i 1.2.3). Si la rentadora admet presa d'aigua calenta, connecta la mànega vermella a l'aixeta d'aigua calenta (1.2.4). Fes servir sempre la mànega nova que se subministra. Elimina els tubs d'alimentació anteriorment utilitzats.
1.3 Desguàs. Instal·la el colze subministrat i respecta les cotes del dibuix.
1.4 Anivellació. Anivella correctament la rentadora per a evitar sorolls i desplaçaments. Es recomana: 1r assentar i fixar les potes del darrere (1.4.1); 2n situar la rentadora en el seu lloc definitiu (1.4.2); 3r assentar i fixar les potes davanteres (1.4.3).
1.5 Connexió a la xarxa elèctrica. Tingues en compte les dades de la placa de característiques (1.5).
1.6 Instal·lació per sota del taulell de cuina. Si per necessitat d'encastament has de retirar el taulell de cuina, posa't en contacte amb el distribuïdor o el Servei d'Assistència Tècnica. En cas d'encastament, la clavilla de presa de corrent haurà de ser accessible després de la instal·lació. Les mides de l'encast seran 600x600x850.

Ús

2.1 Obertura de l'escotilla. Prem ▼ (2.1.1) després de connectar la rentadora (2.3) Ⓘ oobre l'escotilla (2.1.2).

2.2 Detergent i additius. Carrega la roba en la rentadora després d'haver-la classificat per color, brutícia i tipus de teixit.

La cubeta té els compartiments següents: rentada 📊, prerentada 📊 i suavitzant ⚙ (2.2.1).

Totes les rentadores estan preparades per a detergent en pols (2.2.2).

Si desitges emprar detergent líquid (2.2.5), en el compartiment de rentada trobaràs una pestanya blava (2.2.3); estira d'ella cap a fora fins que faci topall, deixa-la anar i quedarà en posició vertical (2.2.4). Això evita que se n'escapi el detergent líquid. Per a tornar a utilitzar detergent en pols col·loca la pestanya blava en posició horitzontal i empeny-la cap a enrere fins que faci topall; així la comporta és oberta.

Recorda que no has de superar el nivell MAX marcat en el compartiment del suavitzant.

2.3 Engegada ①
2.4 Selecció del programa. Selecciona el programa amb el comandament un cop hagis consultat la taula de programes.
2.5 Selecció de velocitat de centrifugació Pots triar el grau de centrifugació o eliminarlo (2.5.1, 2.5.2, 2.5.3). Si selecciones Antiarrugues/Flot (2.5.4) s'interromp la rentada abans de la centrifugació final i la roba queda submergida en aigua. Si desactives la funció continua la centrifugació final.
2.6 Funcions addicionals. Fàcil planxada 📄; esbandida extra 📋 i rentada intensiva 📋 per a peces molt brutes.
2.7 Retard horari 📁. Et permetrà retardar l'hora del començament de la rentada.
2.8 Engegada
2.9 Bloqueig. Prem durant 3 segons (2.9.1); es fa servir per a evitar manipulacions per part de nens. Es desactiva prement novament la tecla durant uns altres 3 segons (2.9.2).
2.10 Procés de rentada. Pots comprovar la fase del programa i el temps restant.

Recomanacions d'ús: Tan bon punt estigui instal·lada la rentadora podràs fer una neteja prèvia i comprovar-ne el correcte funcionament (rentada normal, sense roba i a 60°). Fes servir una borsa de rentada per a peces petites: mocadors i roba interior.

Advertiments d'ús: 1. Si pares la rentadora per a afegir-hi més roba, assegura't que el nivell d'aigua no arribi al de l'escotilla. 2. Les funcions addicionals incrementen el temps de rentada. 3. Una vegada finalitzat el programa de rentada, pot ser que hagis d'aribar a esperar 2 minuts per a obrir l'escotilla.

3

Manteniment

3.1 Neteja de la cubeta de detergent. És recomanable fer-la una vegada al mes.
3.2 Neteja del filtre. És recomanable fer-la una vegada a l'any.

Per a la neteja exterior, fes servir productes no abrasius i eixuga bé amb un drap suau.

4

Diagnòstics

4.1 La rentadora incorpora un sistema de diagnòstic que detecta i avisa davant de qualsevol tipus d'incidència. Podràs visualitzar-les en la pantalla o quan s'il·luminin intermitentment els pilots del quadre de comandaments.

Revisar el subministrament d'aigua, l'aixeta d'entrada o neteja el filtre d'entrada.

4.1.2 Ni desguassa, ni centrifuga.

Comprova l'estat del filtre.

4.1.3 No centrifuga. Remou la càrrega de la roba i torna a seleccionar la centrifugació.

4.1.4 No s'engega. Comprova que l'escotilla és ben tancada.

4.1.5 Amb qualsevol altre codi. Avisa el servei tècnic.

4.2 Vibracions o sorolls. Revisa la correcta instal·lació (1.1 i 1.4 d'aquest manual).
4.3 Aigua en la cubeta. Comprova que la cubeta de detergent és neta (3.1).
4.4 Obertura de l'escotilla. En cas d'avaria o tall de corrent, extreu la cubeta estirant de l'ansa cap a fora i pressiona la palanca blava amb el dit (4.2.1); a la part dreta veuràs un botó amb una ranura: gira aquest botó amb una moneda cap a l'esquerra i l'escotilla s'obrirà (4.2.2).

5

Seguretat

• La pressió de l'aigua a la xarxa haurà d'estar entre 0,05 i 1 Mpa (0,5 a 10 kg/cm²).
• No facis servir allargadors ni adaptadors per a connectar la rentadora.
• La instal·lació elèctrica ha d'estar dimensionada a la potència màxima indicada en la placa de característiques i la presa de corrent elèctric amb la presa de terra reglamentària.
• Si el cable d'alimentació està malmès, l'ha de fer substituir pel seu servei de postventa o bé per personal qualificat similar, per tal d'evitar qualsevol perill.

!

• No manipulis l'interior de la rentadora. Davant de qualsevol problema que no puguis solucionar truca al servei tècnic.
• No poden utilitzar aquest aparell, sense la supervisió o les instruccions del responsable correspondent, aquelles persones (inclosos infants) que per discapacitat física, sensorial o mental o per manca d'experiència o coneixement no puguin utilitzar-lo amb seguretat. Cal vigilar els infants per assegurar-se que no juguen amb l'aparell.

6

Medi ambient

La rentadora ha estat dissenyada pensant en la conservació del medi ambient.

Respecta el medi ambient. Carrega la rentadora a la màxima capacitat recomanada per a cada programa; estalviaràs aigua i energia. Sempre que puguis, evita la prerentada. No t'excedeixis amb el detergent. Fes servir l'Esbandida extra, exclusivament per a peces de persones amb pell sensible.

Gestió de residus d'aparells elèctrics i electrònics.

No eliminis els aparells barrejant-los amb residus domèstics generals.

El reciclatge d'electrodomèstics evita consequències negatives per a la salut i el medi ambient, i permet estalviar energia i recursos.

Per a mes informació, posa't en contacte amb les autoritats locals o l'establiment on vas adquirir la rentadora.

programmes normalsprogrames delicats

Programa i temperatura		Tipus de teixit	Càrrega de roba màx (kg)	AA A+A
				7 kg kWh/L	➊	7 kg kWh/L	8 kg kWh/L	➊
1.	fred	cotó/lli colors delicats brutícia molt lleugera	7/8	0,10/59	60	0,10/59	0,10/59	50
2.	rápid 30°C	cotó/lli blanc/color brutícia lleugera	4	0,20/40	30	0,20/40	0,20/40	30
3.	30°C	cotó/lli colors delicats brutícia lleugera	7/8	0,35/59	80	0,35/59	0,35/59	52
4.	40°C	cotó/lli colors sòlids brutícia lleugera	7/8	0,60/59	90	0,60/59	0,60/59	57
5.*	60°C	cotó/lli colors sòlids brutícia normal	7/8	1,33/59	105	1,19/59	1,36/59	80
6.	taques / prerentada 60°C	cotó/lli blanc/colors sòlids brutícia forta	7/8	1,50/68	115	1,50/68	1,50/68	100
7.	mixt 40°C	sintètic/barreja cotó colors delicats brutícia normal	4	0,55/54	60	0,55/54	0,55/54	55
8.	fred	sintètic colors delicats brutícia molt lleugera	4	0,10/54	55	0,10/54	0,10/54	50
9.	30°C	sintètic colors delicats brutícia lleugera	4	0,25/54	55	0,25/54	0,25/54	50
10.	antibacteris 90°C	cotó/lli blanc brutícia forta	7/8	2,30/64	125	2,40/64	2,50/64	110
11.	edredó 30°C	cortines/barreja cotó blanc/color brutícia molt lleugera	4	0,25/54	55	0,25/54	0,25/54	50
12.	cortines 30°C	llana/barreja llana blanc/color brutícia molt lleugera	2	0,35/59	45	0,35/59	0,35/59	40
13.	rentada a mà fred	llana/barreja llana blanc/color brutícia lleugera	2	0,05/59	35	0,05/59	0,05/59	30
14.	rápid 15' fred	sintètic/barreja cotó blanc/colors sòlids brutícia molt lleugera	2	0,05/25	15	0,05/25	0,05/25	15
15.	esbandida	cotó/barreja cotó sintètic/delicat llana/barreja llana	7/8	0,05/40	30	0,05/40	0,05/40	25
16.	centrifugació	cotó/barreja cotó sintètic/delicat llana/barreja llana	7/8	0,05/0	10	0,05/0	0,05/0	10

* programa per a valoració de rentada i consum d'energia segons la norma EN60456, accionant tecla de rentada intensiva.

programmes normalsprogrames delicatsprogr

Programa i temperatura		Tipus de teixit	Carrega de roba màx (kg)	Turbo time Turbo time plus
				5 kg kWh/L	6 kg kWh/L		6 kg kWh/L	7 kg kWh/L
1.	normalfred	cotó/lli colors delicats brutícia molt lleugera	5/6/7	0,10/46	0,10/49	60	0,10/49	0,10/54	50
2.	rápid30°C	cotó/lli blanc/color brutícia molt lleugera	1,5	0,20/25	0,20/30 30		0,20/30	0,20/30	30
3.	normal30°C	cotó/lli colors delicats brutícia lleugera	5/6/7	0,35/46	0,40/49 82		0,35/49	0,45/54	52
4.	normal40°C	cotó/lli colors sòlids brutícia lleugera	5/6/7	0,60/46	0,65/49 87		0,60/49	0,65/54	57
5.*	normal60°C	cotó/lli colors sòlids brutícia normal	5/6/7	A:0,95/46 A+:0,85/46	1,02/49	91	1,02/49	1,33/54	70
6.	normal90°C	cotó/lli blanc brutícia forta	5/6/7	1,80/51	1,90/55 120		1,90/53	2,15/60	110
7.	prerentada60°C	cotó/lli blanc/colors sòlids brutícia forta	5/6/7	1,40/55	1,45/60 105		1,40/57	1,45/65	100
8.	delicatfred	sintètic/barreja cotó colors delicats brutícia molt lleugera	3	0,10/50	0,10/55 50		0,10/49	0,10/55	50
9.	delicat30°C	sintètic/barreja cotó colors delicats brutícia lleugera	3	0,30/50	0,30/55 50		0,30/49	0,30/55	50
10.	delicat40°C	sintètic/barreja cotó colors delicats brutícia normal	3	0,55/50	0,60/55 55		0,55/49	0,60/55	55
11.	delicat60°C	sintètic/barreja cotó blanc/colors sòlids brutícia normal	3	0,95/50	1,00/55 70		0,90/49	0,95/55	70
12.	llanafred	llana/barreja llana blanc/color brutícia molt lleugera	1	0,05/60	0,05/60 30		0,05/52	0,05/60	30
13.	llana35°C	llana/barreja llana blanc/color brutícia lleugera	1	0,45/60	0,50/60 40		0,40/52	0,50/60	40
14.	esbandides	cotó/barreja cotó sintètic/delicat llana/barreja llana	5/6/7	0,05/25	0,05/30 23		0,05/30	0,05/30	23
15.	centrifugació	cotó/barreja cotó sintètic/delicat llana/barreja llana	5/6/7	0,05/0	0,05/0 10		0,05/0	0,05/0	10
16.	buidatge/final	cotó/barreja cotó sintètic/delicat llana/barreja llana	5/6/7	0,00/0	0,00/0		0,00/02	0,00/0	2

* programa per a valoració de rentada i consum d'energia segons la norma EN60456, accionant tecla de rentada intensiva.
