Marque	Fagor
Modèle	F1710X
Type de produit	Lave-linge
Capacité de lavage maximale	7 kg (modèles A, A+, A++) ou 8 kg (modèle AAA)
Dimensions (H × L × P)	850 × 600 × 600 mm
Pression d'eau	0,05 à 1 MPa (0,5 à 10 kg/cm²)
Alimentation électrique	Voir plaque signalétique
Programmes de lavage	Normal, Rapide, Délicat, Laine, Rinçage, Essorage, etc.
Options	Départ différé, Verrouillage enfants, Repassage facile, Rinçage plus, Lavage intensif
Vitesse d'essorage	Sélectionnable, possibilité d'élimination
Arrêt cuve pleine	Oui
Boîte à produits	Compartiments pour lessive en poudre ou liquide, adoucissant
Nettoyage filtre	Recommandé une fois par an
Nettoyage boîte à produits	Recommandé une fois par mois
Sécurité	Verrouillage enfants, arrêt automatique en cas d'anomalie
Usage domestique	Oui

FOIRE AUX QUESTIONS - F1710X FAGOR

Que faire si le lave-linge ne se remplit pas d'eau ?

Vérifiez l'arrivée d'eau, que le robinet est ouvert, et nettoyez le filtre d'entrée.

Pourquoi la machine ne vidange-t-elle pas et n'essore-t-elle pas ?

Vérifiez l'état du filtre de vidange. Nettoyez-le si nécessaire.

Comment ouvrir le hublot en cas de panne de courant ?

Retirez la boîte à produits en tirant la poignée. Enfoncez le levier bleu à fond. Sur la droite, faites tourner la touche avec une pièce de monnaie vers la gauche pour ouvrir le hublot.

Comment utiliser la lessive liquide dans ce lave-linge ?

Saisissez la languette bleue dans le compartiment de lavage et tirez-la à fond vers l'extérieur. Elle restera en position verticale pour éviter l'écoulement. Pour la lessive en poudre, repoussez la languette en position horizontale.

Que faire si des vibrations ou bruits anormaux apparaissent ?

Vérifiez que l'appareil est correctement déballé (vis de transport retirées) et bien mis à niveau. Consultez les étapes d'installation du manuel.

Comment activer le verrouillage enfants ?

Appuyez sur la touche de mise en route ◇ pendant 3 secondes. Pour désactiver, appuyez à nouveau 3 secondes.

Quelle est la capacité maximale de linge ?

Selon le modèle, la capacité maximale est de 7 kg ou 8 kg pour les programmes coton. Respectez les indications du tableau des programmes.

Puis-je utiliser une rallonge électrique ?

Non, n'utilisez pas de rallonge ni d'adaptateur. Branchez directement sur une prise avec terre.

Comment nettoyer la boîte à produits ?

Retirez la boîte et nettoyez-la une fois par mois. Utilisez de l'eau tiède et un chiffon doux, sans produits abrasifs.

Que faire si le lave-linge ne démarre pas ?

Vérifiez que le hublot est bien fermé et que la machine est sous tension. Si le problème persiste, contactez le service technique.

MODE D'EMPLOI F1710X FAGOR

1.1.2
1.1.3
def
1.1.1

1.1.2
1.1.3
1.2.1
1.2.2
1.2.3
1.2

3.1
3.1.1
3.1.2
3.1.3

V

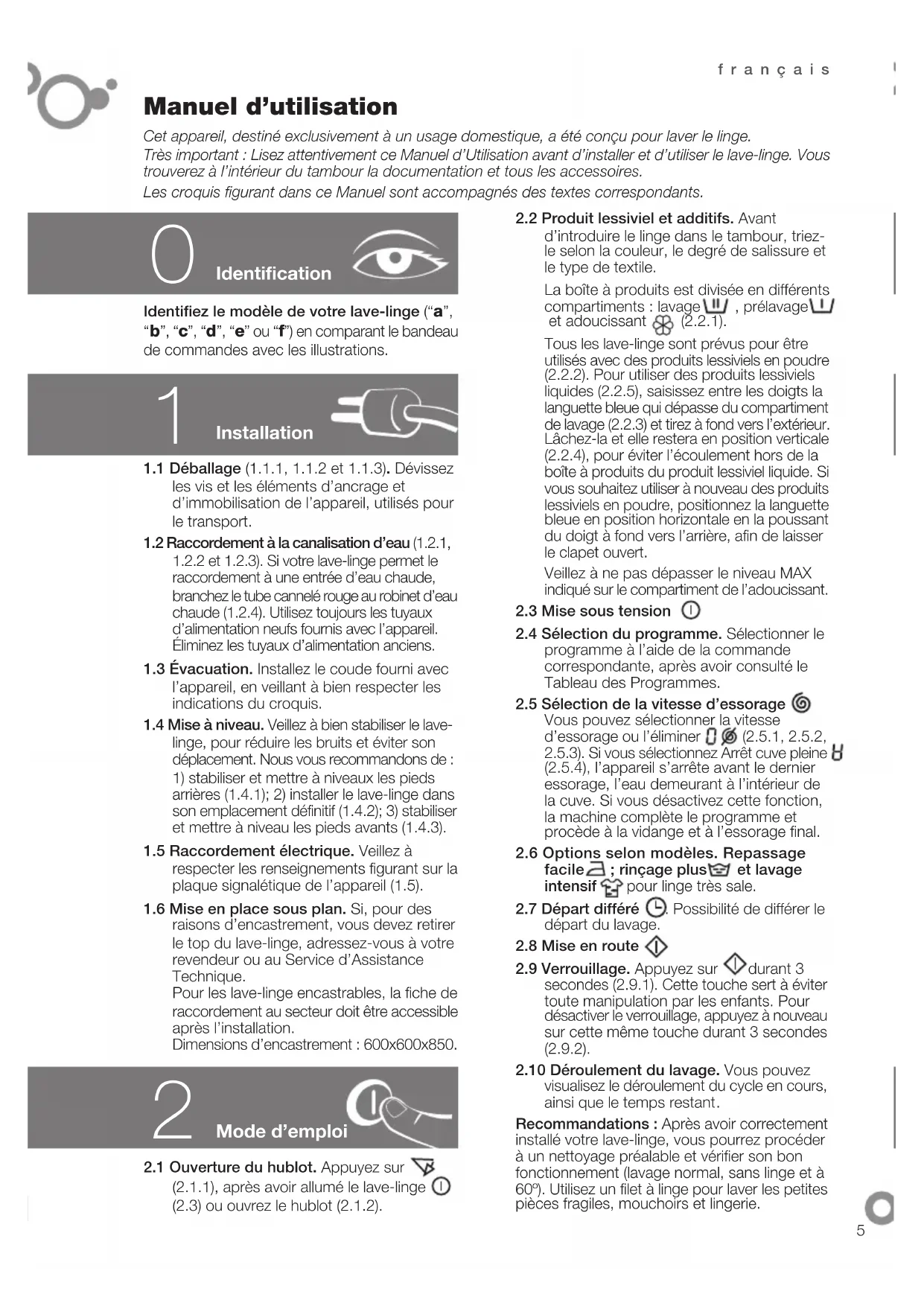

Manuel d'utilisation

Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour laver le linge.

Très important : Lisez attentivement ce Manuel d'Utilisation avant d'installer et d'utiliser le lave-linge. Vous trouverez à l'intérieur du tambour la documentation et tous les accessoires.

Les croquis figurant dans ce Manuel sont accompagnés des textes correspondants.

Identification

Identifiez le modèle de votre lave-linge ("a", "b", "c", "d", "e" ou "f") en comparant le bandeau de commandes avec les illustrations.

1

Installation

1.1 Déballage (1.1.1, 1.1.2 et 1.1.3). Dévissez les vis et les éléments d'ancrage et d'immobilisation de l'appareil, utilisés pour le transport.

1.2 Raccordement à la canalisation d'eau (1.2.1, 1.2.2 et 1.2.3). Si votre lave-linge permet le raccordement à une entrée d'eau chaude, branchez le tube cannelé rouge au robinet d'eau chaude (1.2.4). Utilisez toujours les tuyaux d'alimentation neufs fournis avec l'appareil. Éliminez les tuyaux d'alimentation anciens.

1.3 Évacuation. Installez le coude fourni avec l'appareil, en veillant à bien respecter les indications du croquis.

1.4 Mise à niveau. Veillez à bien stabiliser le lave-linge, pour réduire les bruits et éviter son déplacement. Nous vous recommandons de : 1) stabiliser et mettre à niveaux les pieds arrières (1.4.1); 2) installer le lave-linge dans son emplacement définitif (1.4.2); 3) stabiliser et mettre à niveau les pieds avants (1.4.3).

1.5 Raccordement électrique. Veillez à respecter les renseignements figurant sur la plaque signalétique de l'appareil (1.5).

1.6 Mise en place sous plan. Si, pour des raisons d'encastrement, vous devez retirer le top du lave-linge, adressez-vous à votre revendeur ou au Service d'Assistance Technique.

Pour les lave-linge encastrables, la fiche de raccordement au secteur doit être accessible après l'installation.

Dimensions d'encastrement : 600x600x850.

2

Mode d'emploi

2.1 Ouverture du hublot. Appuyez sur (2.1.1), après avoir allumé le lave-linge (2.3) ou ouvrez le hublot (2.1.2).

2.2 Produit lessiviel et additifs. Avant

d'introduire le linge dans le tambour, triez-le selon la couleur, le degré de salissure et le type de textile.

La boîte à produits est divisée en différents compartiments : lavage 🎯, prélavage 🎯 et adoucissant ✿ (2.2.1).

Tous les lave-linge sont prévus pour être utilisés avec des produits lessiviels en poudre (2.2.2). Pour utiliser des produits lessiviels liquides (2.2.5), saisissez entre les doigts la languette bleue qui dépasse du compartiment de lavage (2.2.3) et tirez à fond vers l'extérieur. Lâchez-la et elle restera en position verticale (2.2.4), pour éviter l'écoulement hors de la boîte à produits du produit lessiviel liquide. Si vous souhaitez utiliser à nouveau des produits lessiviels en poudre, positionnez la languette bleue en position horizontale en la poussant du doigt à fond vers l'arrière, afin de laisser le clapet ouvert.

Veillez à ne pas dépasser le niveau MAX indiqué sur le compartiment de l'adoucissant.

2.3 Mise sous tension Ⓘ

2.4 Sélection du programme. Sélectionner le programme à l'aide de la commande correspondante, après avoir consulté le Tableau des Programmes.

2.5 Sélection de la vitesse d'essorage

Vous pouvez sélectionner la vitesse d'essorage ou l'éliminer Ⓞ (2.5.1, 2.5.2, 2.5.3). Si vous sélectionnez Arrêt cuve pleine Ⓗ (2.5.4), l'appareil s'arrête avant le dernier essorage, l'eau demeurant à l'intérieur de la cuve. Si vous désactivez cette fonction, la machine complète le programme et procède à la vidange et à l'essorage final.

2.6 Options selon modèles. Repassage facile ☐; rinçage plus ☎ et lavage intensif 🔊 pour linge très sale.

2.7 Départ différé Ⓛ. Possibilité de différer le départ du lavage.

2.8 Mise en route ◇

2.9 Verrouillage. Appuyez sur ◇ durant 3 secondes (2.9.1). Cette touche sert à éviter toute manipulation par les enfants. Pour désactiver le verrouillage, appuyez à nouveau sur cette même touche durant 3 secondes (2.9.2).

2.10 Déroulement du lavage. Vous pouvez visualisez le déroulement du cycle en cours, ainsi que le temps restant.

Recommandations : Après avoir correctement installé votre lave-linge, vous pourrez procéder à un nettoyage préalable et vérifier son bon fonctionnement (lavage normal, sans linge et à 60°). Utilisez un filet à linge pour laver les petites pièces fragiles, mouchoirs et lingerie.

Important : 1. Si vous arrêtez le lave-linge pour ajouter une pièce, vérifiez que l'eau ne risque pas de déborder en ouvrant le hublot. 2. Les fonctions complémentaires augmentent le temps de lavage. 3. Le cycle de lavage une fois achevé, vous devrez attendre 2 minutes avant de pouvoir ouvrir le hublot.

3

Maintenance

3.1 Nettoyage de la boîte à produits. Nous vous recommandons de procéder à son nettoyage une fois par mois.
3.2 Nettoyage du filtre. Nous vous recommandons de procéder à son nettoyage une fois par an.

Pour nettoyer l'extérieur du lave-linge, n'utilisez pas de produits abrasifs. Séchez-le à l'aide d'un chiffon doux.

4

Diagnostiques

4.1 Le lave-linge est muni d'un système de diagnostique, qui détecte toute incidence et prévient l'usager, en affichant le problème sur l'écran ou en faisant clignoter les témoins lumineux sur le bandeau de commandes.

4.1.1 Le lave-linge ne se remplit pas d'eau. Vérifiez l'arrivée d'eau, que le robinet est ouvert ou nettoyez le filtre d'entrée.
4.1.2 Il ne vidange pas et n'essore pas. Vérifiez l'état du filtre.
4.1.3 Il n'essore pas. Répartissez correctement le linge dans le tambour et lancez à nouveau le programme d'essorage.
4.1.4 Il ne démarre pas. Vérifiez que le hublot soit bien fermé.
4.1.5 En cas d'affichage d'un autre code. Adressez-vous au Service Technique.

4.2 Vibrations ou bruits. Vérifiez l'installation (1.1 et 1.4 du présent Manuel).
4.3 Il reste de l'eau dans la boîte à produits. Vérifiez que la boîte à produits soit bien propre (3.1).
4.4 Ouverture du hublot. En cas de panne de courant, retirez la boîte à produits en tirant la poignée vers l'extérieur et en enfonçant du doigt le levier bleu à fond (4.2.1). Sur la droite, vous verrez apparaître une touche avec une fente. Faites tourner la touche à gauche, à l'aide d'une pièce de monnaie et le hublot s'ouvrira (4.2.2).

5

Sécurité

• La pression de l'eau doit se situer entre 0,05 et 1MPa (0,5 à 10 Kg/cm ^2 ).
• Ne pas utiliser de rallonge ni d'adaptateur pour brancher le lave-linge au secteur.
• L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
• Si le cordon d'alimentation est endommagé, le faire remplacer par le Service Après-Vente ou par un professionnel dûment qualifié, afin d'éviter tout risque éventuel.

- Ne pas manipuler l'intérieur du lave-linge. En cas de problème que vous n'arrivez pas à résoudre, adressez vous au Service Technique.

- Cet appareil ne doit pas être utilisé sans surveillance, ou sans les instructions préalables d'une personne responsable, par des enfants ou des personnes souffrant d'un handicap physique, sensoriel ou mental ou dont le manque d'expérience ou de connaissance les empêche de l'utiliser en toute sécurité. Ne pas laisser les enfants jouer avec l'appareil.

6

Environnement

Ce lave-linge a été conçu dans un souci de respect de l'environnement.

Vous aussi vous pouvez contribuer à la protection de l'environnement. Chargez votre lave-linge au maximum, en fonction de la capacité recommandée pour chaque programme, afin d'économiser de l'eau et de l'énergie. Dans la mesure du possible, évitez le prélavage. Veillez à ne pas dépasser la dose recommandée de produit lessiviel. N'utilisez le Rinçage plus que pour laver le linge des personnes à la peau sensible.

Gestion des déchets d'appareils électriques et électroniques.

Ne pas éliminer ce type d'appareils mélangés aux ordures ménagères brutes.

Portez votre lave-linge à un centre spécifique de collecte.

Le recyclage d'un appareil électroménager permet d'éviter d'éventuelles conséquences négatives sur l'environnement et la santé, ainsi que de considérable économie d'énergie et de ressources.

Pour plus d'informations, adressez-vous aux autorités locales ou à votre revendeur.

programmes normauxprogrammes délica

Programme et température		Type de textile	Chargement de linge max. (Kg)	AA A+A
				7 kg kWh/L		7 kg kWh/L	8 kg kWh/L
1.	froid	coton/lin couleurs délicates linge très peu sale	7/8	0,10/59	60	0,10/59	0,10/59	50
2.	rapide 30°C	coton/lin blanc/couleur linge peu sale	4	0,20/40	30	0,20/40	0,20/40	30
3.	30°C	coton/lin couleurs délicates linge peu sale	7/8	0,35/59	80	0,35/59	0,35/59	52
4.	40°C	coton/lin couleurs résistantes linge peu sale	7/8	0,60/59	90	0,60/59	0,60/59	57
5.*	60°C	coton/lin couleurs résistantes salissure normale	7/8	1,33/59	105	1,19/59	1,36/59	80
6.	taches / prélavage 60°C	coton/lin blanc/couleurs résistantes linge très sale	7/8	1,50/68	115	1,50/68	1,50/68	100
7.	mixte 40°C	synthétique/mélange coton couleurs délicates salissure normale	4	0,55/54	60	0,55/54	0,55/54	55
8.	froid	synthétique couleurs délicates linge peu sale	4	0,10/54	55	0,10/54	0,10/54	50
9.	30°C	synthétique couleurs délicates linge peu sale	4	0,25/54	55	0,25/54	0,25/54	50
10.	antibactérien 90°C	coton/lin blanc linge très sale	7/8	2,30/64	125	2,40/64	2,50/64	110
11.	couette 30°C	rideaux/mélange coton blanc/couleur linge peu sale	4	0,25/54	55	0,25/54	0,25/54	50
12.	rideaux 30°C	laine/mélange laine blanc/couleur linge peu sale	2	0,35/59	45	0,35/59	0,35/59	40
13.	lavage à la main froid	laine/mélange laine blanc/couleur linge peu sale	2	0,05/59	35	0,05/59	0,05/59	30
14.	rapide 15' froid	synthétique/mélange coton blanc/couleurs résistantes linge peu sale	2	0,05/25	15	0,05/25	0,05/25	15
15.	rinçage	coton/mélange coton synthétique/délicat laine/mélange laine	7/8	0,05/40	30	0,05/40	0,05/40	25
16.	essorage	coton/mélange coton synthétique/délicat laine/mélange laine	7/8	0,05/0	10	0,05/0	0,05/0	10

* programme-test de lavage et de consommation d'énergie, selon Norme EN60456, en enfonçant la touche lavage intensif.

Tableau des programmes

programmes normauxprogrammes délicatspr

Programme et température		Type de textile	Chargement de linge max. (Kg)	Turbo time Turbo			time plus
				5 kg kWh/L	6 kg kWh/L		6 kg kWh/L	7 kg kWh/L
1.	normalfroid	coton/lincouleurs délicateslinge peu sale	5/6/7	0,10/46	0,10/49	60	0,10/49	0,10/54	50
2.	rapide30°C	coton/linblanc/couleurlinge peu sale	1,5	0,20/25	0,20/30 30		0,20/30	0,20/30	30
3.	normal30°C	coton/lincouleurs délicateslinge peu sale	5/6/7	0,35/46	0,40/49 82		0,35/49	0,45/54	52
4.	normal40°C	coton/lincouleurs résistanteslinge peu sale	5/6/7	0,60/46	0,65/49 87		0,60/49	0,65/54	57
5.*	normal60°C	coton/lincouleurs résistantessalissure normale	5/6/7	A:0,95/46A+:0,85/46	1,02/49	91	1,02/49	1,33/54	70
6.	normal90°C	coton/linblanclinge très sale	5/6/7	1,80/51	1,90/55 120		1,90/53	2,15/60	110
7.	prélavage60°C	coton/linblanc/couleurs résistanteslinge très sale	5/6/7	1,40/55	1,45/60 105		1,40/57	1,45/65	100
8.	délicatfroid	synthétique/mélange cotoncouleurs délicateslinge peu sale	3	0,10/50	0,10/55 50		0,10/49	0,10/55	50
9.	délicat30°C	synthétique/mélange cotoncouleurs délicateslinge peu sale	3	0,30/50	0,30/55 50		0,30/49	0,30/55	50
10.	délicat40°C	synthétique/mélange cotoncouleurs délicatestsalissure normale	3	0,55/50	0,60/55 55		0,55/49	0,60/55	55
11.	délicat60°C	synthétique/mélange cotonblanc/couleurs résistantessalissure normale	3	0,95/50	1,00/55 70		0,90/49	0,95/55	70
12.	lainefroid	laine/mélange laineblanc/couleurlinge peu sale	1	0,05/60	0,05/60 30		0,05/52	0,05/60	30
13.	laine35°C	laine/mélange laineblanc/couleurlinge peu sale	1	0,45/60	0,50/60 40		0,40/52	0,50/60	40
14.	rinçages	coton/mélange cotonsynthétique/délicatlaine/mélange laine	5/6/7	0,05/25	0,05/30 23		0,05/30	0,05/30	23
15.	essorage	coton/mélange cotonsynthétique/délicatlaine/mélange laine	5/6/7	0,05/0	0,05/0 10		0,05/0	0,05/0	10
16.	vidange/fin	coton/mélange cotonsynthétique/délicatlaine/mélange laine	5/6/7	0,00/0	0,00/0		0,00/02	0,00/0	2

* programme-test de lavage et de consommation d'énergie, selon Norme EN60456, en enfonçant la touche lavage intensif.
