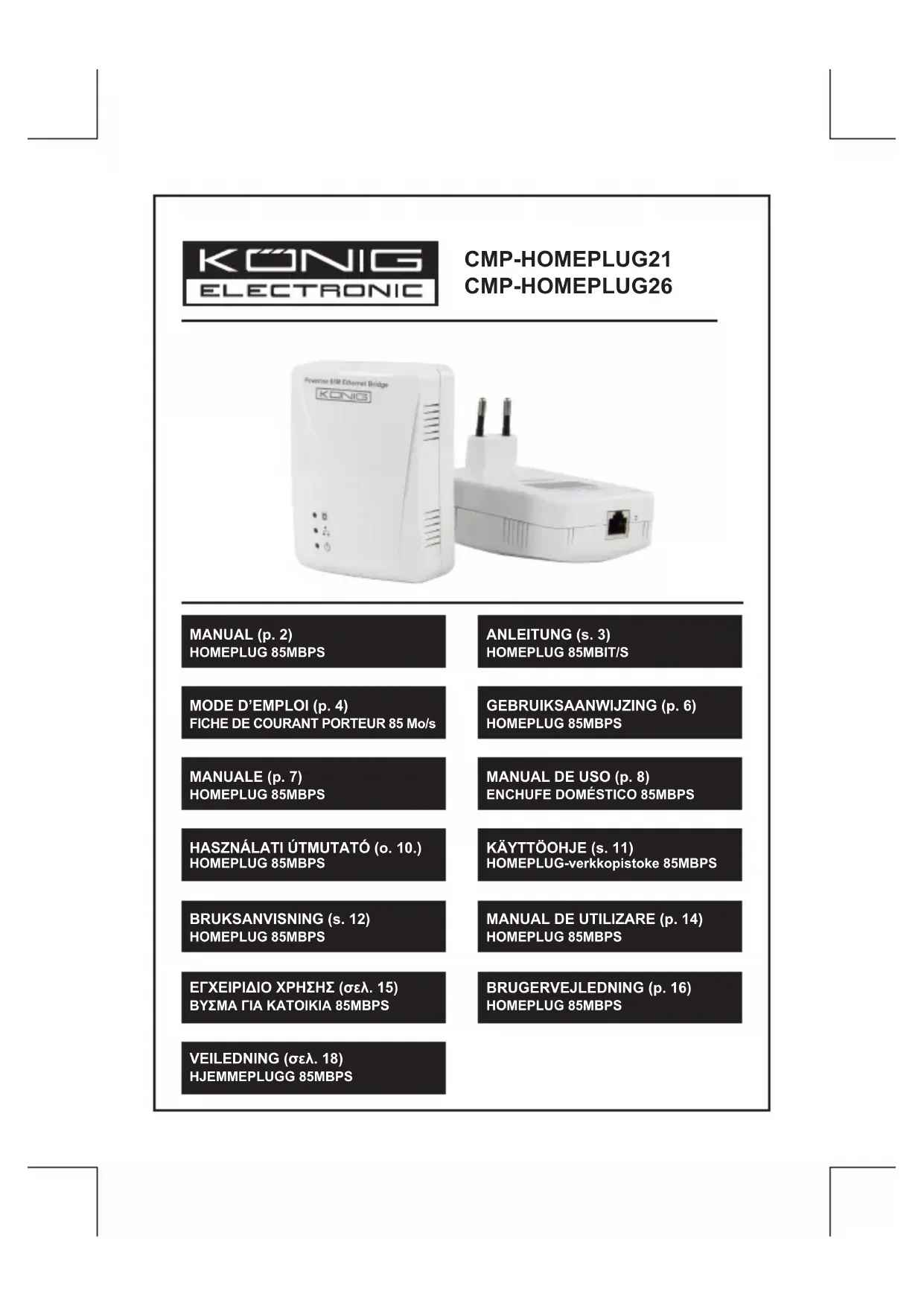

CMPHOMEPLUG26 - Carte réseau / adaptateur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (courant porteur en ligne)
Marque	Konig
Modèle	CMPHOMEPLUG26
Dimensions (approx.)	9 x 5,5 x 3,5 cm
Poids (approx.)	150 g
Alimentation	Prise secteur (100-240 V AC)
Consommation énergétique	Mode veille conforme aux normes EuP
Connectivité	Ethernet RJ45, courant porteur
Débit maximal	Jusqu'à 200 Mbps (selon réseau électrique)
Portée	Jusqu'à 300 mètres sur réseau électrique
Sécurité	Chiffrement AES 128 bits (par défaut)
Indicateurs LED	Alimentation, Ethernet, Powerline (transfert)
Mode éco	Mode attente automatique en l'absence de données
Entretien et nettoyage	Chiffon sec uniquement, pas de solvants
Sécurité d'utilisation	Ne pas ouvrir, éviter eau et humidité, débrancher en cas de problème
Pièces détachées et réparabilité	Réparation uniquement par technicien qualifié
Informations générales	Conçu pour étendre le réseau domestique via prises électriques. Design et caractéristiques modifiables sans préavis.

FOIRE AUX QUESTIONS - CMPHOMEPLUG26 KONIG

Comment installer les adaptateurs CPL Konig CMPHOMEPLUG26 ?

Branchez un adaptateur à une prise près de votre modem et reliez-le via Ethernet. Branchez le second adaptateur près de votre ordinateur et reliez-le également. Internet est accessible sur toutes les prises du domicile.

Que signifient les LED sur l’adaptateur ?

La LED Alimentation (6) indique la mise sous tension. La LED Ethernet (4) clignote en cas de transfert de données. La LED Powerline (3) s'allume lors d’un transfert de données.

Comment activer le mode économie d’énergie ?

Le mode Attente s’active automatiquement après une absence de transfert de données Ethernet. La LED rouge Alimentation clignote alors. Ce mode est conforme aux normes EuP.

Puis-je utiliser les adaptateurs sur n’importe quelle prise électrique ?

Oui, les adaptateurs fonctionnent sur toutes les prises du même réseau électrique. Évitez les multiprises ou rallonges pour de meilleures performances.

Comment sécuriser mon réseau CPL ?

Par défaut, le chiffrement AES 128 bits est activé. Vous pouvez appairer les adaptateurs en appuyant sur le bouton de sécurité (si présent) ou via un logiciel.

Que faire si la LED Ethernet ne s’allume pas ?

Vérifiez le câble Ethernet et la connexion à votre appareil. Essayez un autre câble ou un autre port. Si le problème persiste, redémarrez les adaptateurs en les débranchant 10 secondes.

Les adaptateurs sont-ils compatibles avec d’autres marques CPL ?

Oui, la plupart des adaptateurs CPL respectent la norme HomePlug AV. Toutefois, les performances peuvent varier. Il est recommandé d’utiliser la même marque pour une compatibilité optimale.

Comment nettoyer l’adaptateur ?

Utilisez un chiffon sec et doux. N’utilisez pas de solvants, d’alcool ou de produits abrasifs. Débranchez l’appareil avant de le nettoyer.

Que faire en cas de dysfonctionnement ?

Débranchez et rebranchez les adaptateurs. Vérifiez les LED. Si le problème persiste, contactez un technicien qualifié. N’ouvrez jamais l’appareil vous-même.

Comment éliminer cet appareil en fin de vie ?

Ne jetez pas l’appareil avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques (DEEE) conformément à la réglementation locale.

MODE D'EMPLOI CMPHOMEPLUG26 KONIG

Installation de fiches de protection

Étape 1: Raccordez un adaptateur de courant à un connecteur Ethernet de votre modem ADSL ou cable puis raccordez l'adaptateur à la prise de courant la plus proche

Étape 2: Raccordez le second adaptateur de courant à une prise de courant proche de votre ordinateur puis raccordez l'autre extrémité à un connecteur Ethernet

Étape 3 : Vous pouvez acceder à Internet depuis toutes les prises de courant de votre domicile

Présentation des différents témoins DEL

DEL État Description
Alimentation	3	ALLUME Transfert de données.
		ETEINT Recherche ou aucun transfert de données en cours.
Ethernet	4	ALLUME La connexion Ethernet est normale.
		Clignote Transfert de données en cours.
		ETEINT Aucune liaison Ethernet.
ALIMENTATION	6	ALLUME Sous tension.
		ALLUME Le tímein rouge indique que le mode Attente est activé*
		ETEINT Erreur ou désactivé.

• Mode Attente: Ce mode permet d'économiser de l'énergie, celui-ci est conforme aux normes EuP. Le mode Attente de la fiche de courant porteur s'active automatiquement en cas d'absence de transfert de données Ethernet.

Consignes de sécurité :

Pour réduire le risque de chocolélectrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez

l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conserve ce manuel et l'emballage pour toute referrerence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas été jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
