MODE D'EMPLOI ENA34933W ELECTROLUX

notice d'utilisation

naudojimo instrukcija

Réfrigérateur/congélateur

Partagez notre imagination sur www.electrolux.com

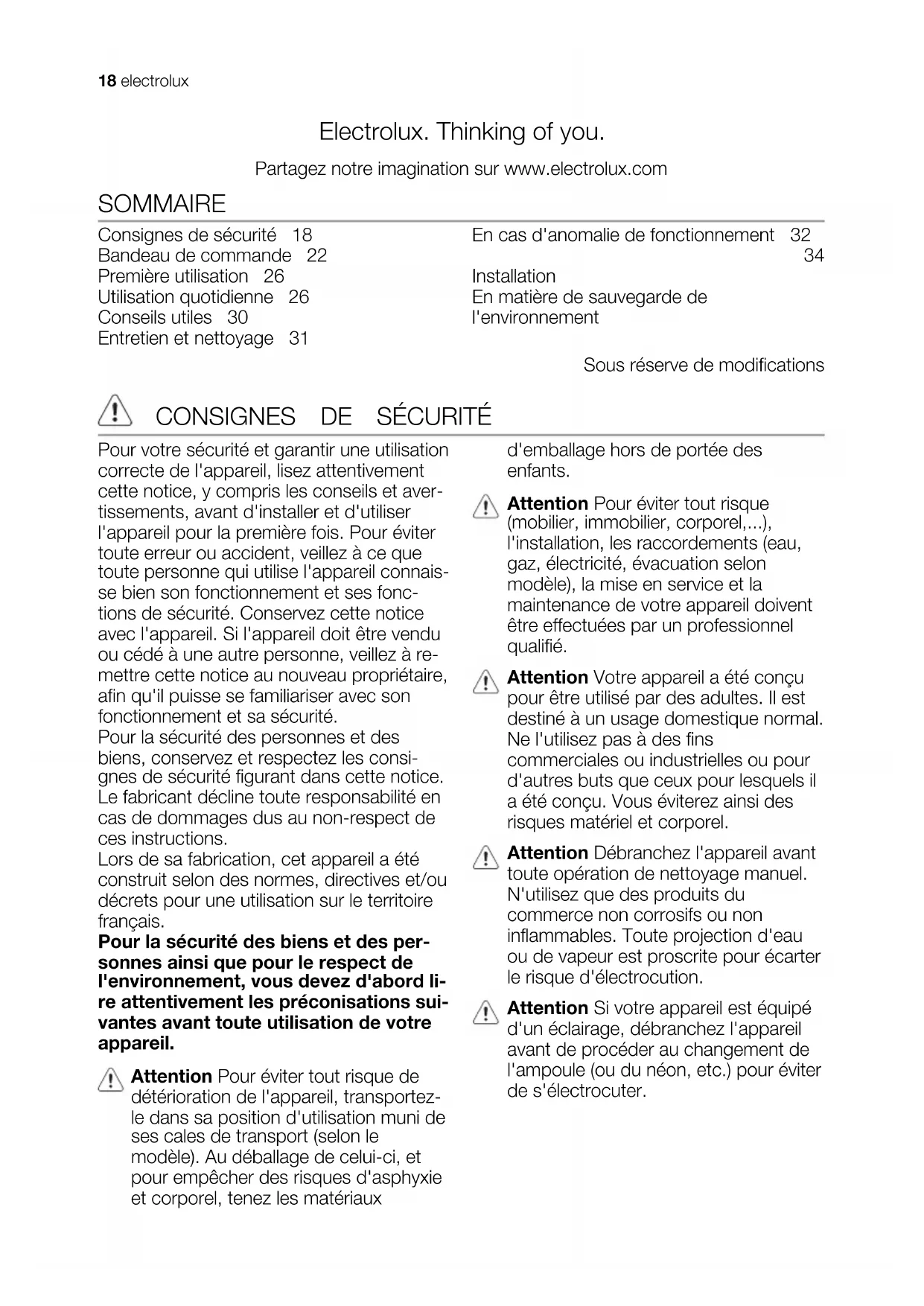

SOMMAIRE Consignes de sécurité 18

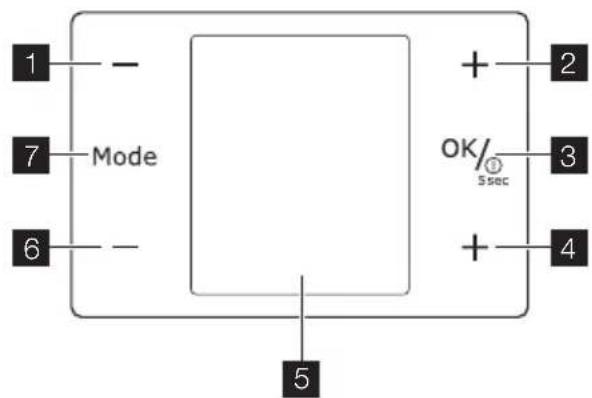

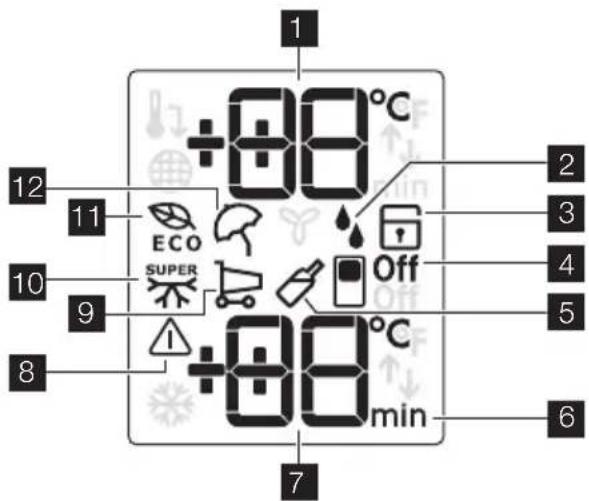

Bandeau de commande 22

Première utilisation 26

Utilisation quotidienne 26

Entretien et nettoyage 31

En cas d'anomalie de fonctionnement 32

En matière de sauvegarde de

Sous réserve de modifications

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation

correcte de l'appareil, lisez attentivement

cette notice, y compris les conseils et aver-

tissements, avant d'installer et d'utiliser

l'appareil pour la première fois. Pour éviter

toute erreur ou accident, veillez à ce que

toute personne qui utilise l'appareil connais-

se bien son fonctionnement et ses fonc-

tions de sécurité. Conservez cette notice

avec l'appareil. Si l'appareil doit être vendu

ou cédé à une autre personne, veillez à re-

mettre cette notice au nouveau propriétaire,

afin qu'il puisse se familiariser avec son

fonctionnement et sa sécurité.

Pour la sécurité des personnes et des

biens, conservez et respectez les consi-

gnes de sécurité figurant dans cette notice.

Le fabricant décline toute responsabilité en

cas de dommages dus au non-respect de

Lors de sa fabrication, cet appareil a été

construit selon des normes, directives et/ou

décrets pour une utilisation sur le territoire

Pour la sécurité des biens et des per-

sonnes ainsi que pour le respect de

l'environnement, vous devez d'abord li-

re attentivement les préconisations sui-

vantes avant toute utilisation de votre

Attention Pour éviter tout risque de

détérioration de l'appareil, transportez-

le dans sa position d'utilisation muni de

ses cales de transport (selon le

modèle). Au déballage de celui-ci, et

pour empêcher des risques d'asphyxie

et corporel, tenez les matériaux

d'emballage hors de portée des

Attention Pour éviter tout risque

(mobilier, immobilier, corporel,...),

l'installation, les raccordements (eau,

gaz, électricité, évacuation selon

modèle), la mise en service et la

maintenance de votre appareil doivent

être effectuées par un professionnel

Attention Votre appareil a été conçu

pour être utilisé par des adultes. Il est

destiné à un usage domestique normal.

Ne l'utilisez pas à des fins

commerciales ou industrielles ou pour

d'autres buts que ceux pour lesquels il

a été conçu. Vous éviterez ainsi des

risques matériel et corporel.

Attention Débranchez l'appareil avant

toute opération de nettoyage manuel.

N'utilisez que des produits du

commerce non corrosifs ou non

inflammables. Toute projection d'eau

ou de vapeur est proscrite pour écarter

le risque d'électrocution.

Attention Si votre appareil est équipé

d'un éclairage, débranchez l'appareil

avant de procéder au changement de

l'ampoule (ou du néon, etc.) pour éviter

18 electroluxAttention Afin d'empêcher des risques

d'explosion ou d'incendie, ne placez

pas de produits inflammables ou

d'éléments imbibés de produits

inflammables à l'intérieur, à proximité

Attention Lors de la mise au rebut de

votre appareil, et pour écarter tout

risque corporel, mettez hors d'usage

ce qui pourrait présenter un danger :

coupez le câble d'alimentation au ras

de l'appareil. Informez-vous auprès des

services de votre commune des

endroits autorisés pour la mise au

rebut de l'appareil.

Attention Respectez la chaîne de froid

dès l'acquisition d'un aliment jusqu'à

sa consommation pour exclure le

risque d'intoxication alimentaire.

Veuillez maintenant lire attentive-

ment cette notice pour une utilisa-

tion optimale de votre appareil.

Sécurité des enfants et des personnes

• Cet appareil n'est pas destiné à être utili-

sé par des enfants ou des personnes

dont les capacités physiques, sensoriel-

les ou mentales, ou le manque d'expé-

rience et de connaissance les empêchent

d'utiliser l'appareil sans risque lorsqu'ils

sont sans surveillance ou en l'absence

d'instruction d'une personne responsable

qui puisse leur assurer une utilisation de

l'appareil sans danger.

Empêchez les enfants de jouer avec l'ap-

• Ne laissez pas les différents emballages à

portée des enfants. Ils pourraient s'as-

• Si l'appareil doit être mis au rebut, veillez

à couper le câble d'alimentation électri-

que au ras de l'appareil pour éviter les

risques d'électrocution. Démontez la por-

te pour éviter que des enfants ne restent

enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma-

gnétiques. S'il remplace un appareil équi-

pé d'une fermeture à ressort, nous vous

conseillons de rendre celle-ci inutilisable

avant de vous en débarrasser. Ceci afin

d'éviter aux enfants de s'enfermer dans

l'appareil et de mettre ainsi leur vie en

Consignes générales de sécurité

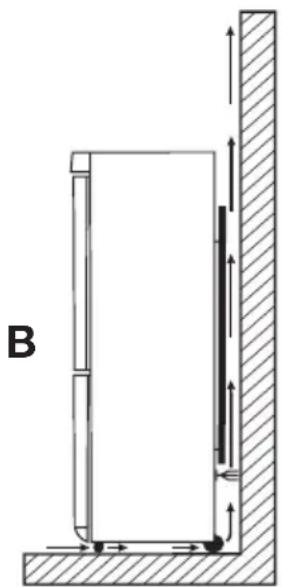

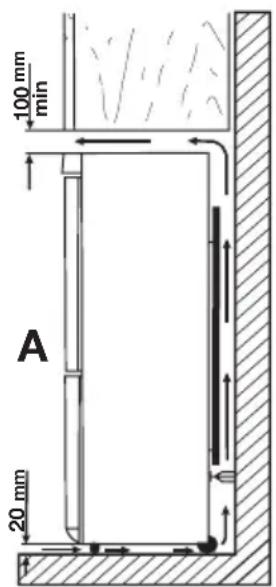

Veillez à ce que les orifices de ventilation,

situés dans l'enceinte de l'appareil ou la

structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à

la conservation des aliments et/ou des

boissons dans le cadre d’un usage do-

mestique normal, tel que celui décrit

dans la présente notice.

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre systè-

me artificiel pour accélérer le processus

• Ne faites pas fonctionner d'appareils

électriques (comme des sorbetières élec-

triques, ...) à l'intérieur des appareils de

réfrigération à moins que cette utilisation

n'ait reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient

de l’isobutane (R600a), un gaz naturel of-

frant un haut niveau de compatibilité avec

l’environnement mais qui est néanmoins

Pendant le transport et l'installation de

votre appareil, assurez-vous qu'aucune

partie du circuit frigorifique n'est endom-

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre

– aérez soigneusement la pièce où se

• Ne modifiez pas les spécifications de

l'appareil. Si le câble d'alimentation est

endommagé, il peut causer un court cir-

cuit, un incendie et/ou une électrocution.

Avertissement Les éventuelles répa-

rations ou interventions sur votre appa-

reil, ainsi que le remplacement du câble

d'alimentation, ne doivent être effec-

tuées que par un professionnel qualifié.

1. L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'une prise

multiple ou d'un raccordement multi-

ple (risque d'incendie).

electrolux 192. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière

de l'appareil. Une prise de courant

écrasée ou endommagée peut

s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'appa-

reil est accessible.

4. Ne débranchez pas l'appareil en tirant

5. Si la prise murale n'est pas bien fixée,

n'introduisez pas de prise dedans.

Risque d'électrocution ou d'incendie.

6. Votre appareil ne doit pas être utilisé

sans le diffuseur de l'ampoule d'éclai-

pour l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors

• Ne touchez pas avec les mains humides

les surfaces givrées et les produits con-

gelés (risque de brûlure et d'arrachement

• Évitez une exposition prolongée de l'ap-

pareil aux rayons solaires.

Ampoules d'éclairage

lisées dans cet appareil sont des ampou-

les spécifiques destinées uniquement à

un usage sur des appareils ménagers.

Elles ne sont pas adaptées à l'éclairage

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les

parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in-

flammables dans l'appareil (risque d'ex-

• Ne placez pas d'aliments directement

contre la sortie d'air sur la paroi arrière de

• Un produit décongelé ne doit jamais être

• Conservez les aliments emballés confor-

mément aux instructions de leur fabri-

• Respectez scrupuleusement les conseils

de conservation donnés par le fabricant

de l'appareil. Consultez les instructions

• Ne mettez pas de bouteilles ni de boîtes

de boissons gazeuses dans le comparti-

ment congélateur, car la pression se for-

mant à l'intérieur du contenant pourrait le

faire éclater et endommager ainsi l'appa-

• Ne consommez pas certains produits tels

que les bâtonnets glacés dès leur sortie

de l'appareil, car ils peuvent provoquer

Stockage des denrées dans les

réfrigérateurs et règles d'hygiène

La consommation croissante de plats pré-

parés et d'autres aliments fragiles, sensi-

bles en particulier au non-respect de la

rend nécessaire une meil-

leure maîtrise de la température de trans-

port et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur

et le respect de règles d'hygiène rigoureu-

ses contribuent de façon significative et effi-

cace à l'amélioration de la conservation des

Conservation des aliments / Maîtrise

Stockez les aliments selon leur nature dans

• Zone tempérée:Boissons, œufs, beurre,

sauces industrielles et préparées, froma-

ges à pâtes cuites, fruits et légumes frais.

• Zone fraîche:Produits laitiers, desserts

lactés, matières grasses, fromages frais.

• Zone la plus froide: Viandes, volailles,

poissons, charcuteries, plats préparés,

salades composées, préparations et pâ-

tisseries à base d'œufs ou de crème, pâ-

tes fraîches, pâte à tarte, pizza / quiches,

produits frais et fromages au lait cru, lé-

gumes prêts à l'emploi vendus sous sa-

chet plastique et plus généralement, tout

produit frais dont la date limite de con-

sommation (DLC) est associée à une

température de conservation inférieure

L'observation des conseils suivants est de

nature à éviter la contamination croisée et à

prévenir une mauvaise conservation des ali-

• Emballer systématiquement les produits

pour éviter que les denrées ne se conta-

minent mutuellement.

5) Si l'appareil est équipé d'un diffuseur d'éclairage.

6) Si l'ampoule d'éclairage est prévue.

7) Si l'appareil est sans givre.

8) Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son condi-

tionnement jusqu'à son utilisation par le consommateur

20 electrolux• Se laver les mains avant de toucher les

aliments et plusieurs fois pendant la pré-

paration du repas si celle-ci implique des

manipulations successives de produits

différents, et après, bien sûr, au moment

de passer à table comme les règles d'hy-

• Ne pas réutiliser des ustensiles ayant dé-

jà servi (cuillère en bois, planche à dé-

couper sans les avoir bien nettoyés au

• Attendre le refroidissement complet des

préparations avant de les stocker (exem-

• Limiter le nombre d'ouvertures de la por-

te et, en tout état de cause , ne pas la

laisser ouverte trop longtemps pour éviter

une remontée en température du réfrigé-

• Disposer les aliments de telle sorte que

l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la

température, notamment celle de la zone la

plus froide, est correcte et le cas échéant,

d'ajuster le dispositif de réglage de tempé-

rature en conséquence comme indiqué (pa-

Mesure de la températureLa mesure de

la température dans une zone (sur une clay-

ette, par exemple) peut se faire au moyen

d'un thermomètre placé, dès le départ,

dans un récipient rempli d'eau (verre). Pour

avoir une représentation fidèle de la réalité,

lisez la température sans manipulation des

commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du réfri-

gérateur en utilisant un produit d'entre-

tien doux sans effet oxydant sur les par-

ties métalliques, puis rincer avec de l'eau

additionnée de jus de citron, de vinaigre

blanc ou avec tout produit désinfectant

adapté au réfrigérateur.

• Retirez les suremballages du commerce

avant de placer les aliments dans le réfri-

gérateur (par exemple suremballages des

• Couvrez les aliments.

• Consultez la notice d'utilisation de l'ap-

pareil en toutes circonstances et en parti-

culier pour les conseils d'entretien.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez

l'appareil hors tension et débranchez-le

de la prise de courant.

• N'utilisez pas d'objets métalliques pour

nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat-

ter la couche de givre. Utilisez une spatu-

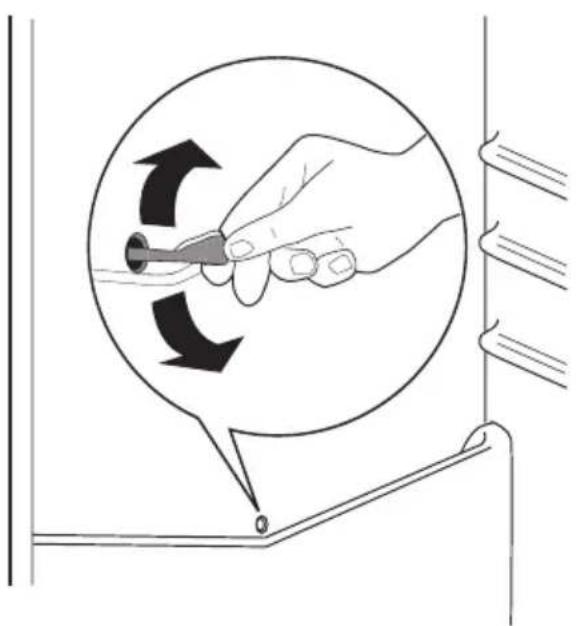

• Contrôlez régulièrement l'orifice d'éva-

cuation de l'eau de dégivrage dans le

compartiment réfrigérateur. Nettoyez-le,

si besoin. Si l'orifice est bouché, l'eau

s'écoulera en bas de l'appareil.

Important Avant de procéder au

branchement électrique, respectez

scrupuleusement les instructions fournies

• Déballez l'appareil et vérifiez qu'il n'est

pas endommagé. Ne branchez pas l'ap-

pareil s'il est endommagé. Signalez im-

médiatement au revendeur de l'appareil

les dommages constatés. Dans ce cas,

• Il est conseillé d'attendre au moins quatre

heures avant de brancher l'appareil pour

que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au-

tour de l'appareil pour éviter qu'il ne sur-

chauffe. Pour assurer une ventilation suf-

fisante, respectez les instructions de la

notice (chapitre Installation).

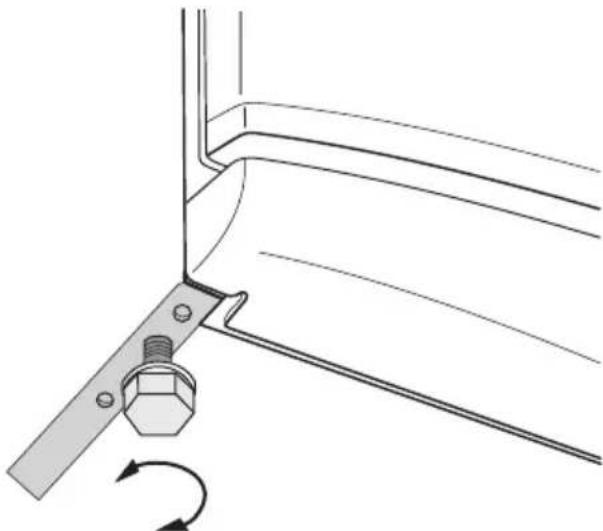

• Placez l'appareil dos au mur pour éviter

tout contact avec le compresseur et le

condenseur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage, cuis-

son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste

accessible après l'installation de l'appa-

• Branchez à l'alimentation en eau potable

• Ne confiez les travaux électriques de vo-

tre habitation nécessaires à l'installation

de votre appareil qu'à un électricien qua-

9) Si un branchement sur le réseau d'eau est prévu.

electrolux 21• Ne retirez pas le cache de la LED. Con-

tactez le service après-vente le plus pro-

che pour remplacer le tableau lumineux

• Toute intervention ou réparation sur votre

appareil ne doit être effectuée que par un

professionnel qualifié. Contactez votre

service après vente. Utilisez exclusive-

ment des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de

votre appareil ne contiennent pas de

C.F.C. contribuant ainsi à préserver

l'environnement. L'appareil ne doit pas

être mis au rebut avec les ordures mé-

nagères et les déchets urbains. La

mousse d'isolation contient des gaz in-

flammables : l'appareil sera mis au re-

but conformément aux règlements ap-

plicables disponibles auprès des autori-

tés locales. Veillez à ne pas détériorer

les circuits frigorifiques, notamment au

niveau du condenseur. Les matériaux

utilisés dans cet appareil identifiés par

1 Dispositif de réglage de température du

compartiment réfrigérateur

2 Dispositif de réglage de température du

compartiment réfrigérateur

3 Touche ON/OFF Touche OK

4 Dispositif de réglage de température du

compartiment congélateur

Réglage de la minuterie

6 Dispositif de réglage de température du

compartiment congélateur

Réglage de la minuterie

Pour augmenter le volume défini lors de

l'activation ou désactivation des tou-

ches, appuyez simultanément sur les

plusieurs secondes. Ce changement est

1 Indicateur de température/voyant du

thermostat du réfrigérateur

2 Fonction Extra Humidité

3 Fonction Sécurité enfants

4 Fonction d'arrêt du réfrigérateur

5 Fonction Drinks Chill

22 electrolux7 Indicateur de température/voyant du

10 Fonction Action Freeze

11 Fonction Eco Mode

12 Fonction Vacances

Mise en fonctionnement

Pour mettre en fonctionnement l'appareil,

procédez comme suit :

1. Branchez l'appareil sur le secteur.

2. Appuyez sur la touche ON/OFF si

3. L'alarme sonore peut se déclencher au

bout de quelques secondes.

Pour réinitialiser l'alarme, reportez-vous

au paragraphe « Alarme de températu-

4. Les voyants du thermostat indiquent la

température programmée par défaut.

Pour sélectionner une température différen-

te, reportez-vous au paragraphe « Réglage

de la température ».

Pour mettre à l'arrêt l'appareil, procédez

1. Appuyez sur la touche ON/OFF pendant

2. L'affichage est désactivé.

3. Pour mettre l'appareil hors tension, dé-

branchez-le électriquement.

Mise à l'arrêt du compartiment

Pour mettre à l'arrêt le réfrigérateur :

1. Appuyez sur la touche Mode, jusqu'à ce

que le voyant correspondant apparais-

Le voyant de mise à l'arrêt du réfrigéra-

Le voyant du réfrigérateur affiche des ti-

2. Appuyez sur la touche OK pour confir-

3. Le voyant de mise à l'arrêt du réfrigéra-

Mise en fonctionnement du

Pour mettre en fonctionnement le réfrigéra-

1. Appuyez sur le dispositif de réglage de

température du réfrigérateur.

1. Appuyez sur la touche Mode, jusqu'à ce

que le voyant correspondant apparais-

Le voyant de mise à l'arrêt du réfrigéra-

2. Appuyez sur la touche OK pour confir-

3. Le voyant de mise à l'arrêt du réfrigéra-

Pour sélectionner une température de con-

signe différente, reportez-vous au paragra-

phe « Réglage de la température ».

Réglage de la température

La température programmée du réfrigéra-

teur et du congélateur peut être réglée à

l'aide du thermostat.

Réglage de la température par défaut :

• +5 °C dans le compartiment réfrigérateur

•-18 °C dans le compartiment congélateur

Les voyants du thermostat indiquent la

température programmée.

Important Pour revenir à la température

par défaut, mettez l'appareil à l'arrêt.

La température programmée sera atteinte

Des variations de quelques degrés par rap-

port à la température programmée sont

normales et ne signifient pas un dysfonc-

tionnement de l'appareil.

Important Après une coupure de courant,

la température programmée reste activée.

Pour une conservation optimale des ali-

ments, sélectionnez la fonction Eco Mode.

Consultez le paragraphe « Fonction Eco

Pour une conservation optimale des ali-

ments, sélectionnez la fonction Eco Mode.

Pour activer la fonction :

electrolux 231. Appuyez sur la touche Mode, jusqu'à ce

que le voyant correspondant apparais-

L'indicateur Eco Mode clignote.

L'indicateur affiche pendant quelques

secondes la température de consigne :

– Pour le réfrigérateur : +5°C

– Pour le congélateur : -18°C.

2. Appuyez sur la touche OK pour confir-

L'indicateur Eco Mode s'affiche.

Pour désactiver la fonction :

1. Appuyez sur la touche Mode jusqu'à ce

que l'indicateur Eco Mode clignote.

2. Appuyez sur la touche OK pour confir-

3. L'indicateur Eco Mode s'éteint.

Important La fonction se désactive en sé-

lectionnant une température de consigne

Fonction Sécurité enfants

Sélectionnez la fonction Sécurité enfants

pour verrouiller toutes les touches de fonc-

Pour activer la fonction :

1. Appuyez sur la touche Mode, jusqu'à ce

que le voyant correspondant apparais-

2. L'indicateur Sécurité enfants clignote.

3. Appuyez sur la touche OK pour confir-

L'indicateur Sécurité enfants s'affiche.

Pour désactiver la fonction :

1. Appuyez sur Mode jusqu'à ce qu l'indi-

cateur Sécurité enfants clignote.

2. Appuyez sur la touche OK pour confir-

3. Le voyant Sécurité enfant s'éteint.

Fonction Extra Humidité

Si vous devez augmenter l'humidité du réfri-

gérateur, nous vous conseillons d'activer la

fonction Extra Humidité.

Pour activer la fonction :

1. Appuyez sur la touche Mode, jusqu'à ce

que le voyant correspondant apparais-

Le voyant Extra Humidité clignote.

2. Appuyez sur la touche OK pour confir-

Le voyant Extra Humidité s'affiche.

Pour désactiver la fonction :

1. Appuyez sur la touche Mode jusqu'à ce

que l'indicateur Extra Humidité clignote.

2. Appuyez sur la touche OK pour confir-

3. Le voyant Extra Humidité s'éteint.

Cette fonction vous permet de garder le

compartiment réfrigérateur vide et fermé

pendant une longue période sans formation

de mauvaises odeurs.

Important Avant d'activer la fonction

Vacances, le compartiment réfrigérateur

Pour activer la fonction :

1. Appuyez sur la touche Mode, jusqu'à ce

que le voyant correspondant apparais-

Le voyant Vacances clignote.

L'indicateur du réfrigérateur affiche pen-

dant quelques secondes la température

2. Appuyez sur la touche OK pour confir-

L'indicateur Vacances s'affiche.

Pour désactiver la fonction :

1. Appuyez sur Mode jusqu'à ce qu l'indi-

cateur Vacances clignote.

2. Appuyez sur la touche OK pour confir-

3. Le voyant Vacances s'éteint.

4. La fonction Eco Mode est rétablie pour

autant qu'elle ait été précédemment sé-

Important La fonction se désactive en sé-

lectionnant une température de consigne

Fonction Drinks Chill

La fonction Drinks Chill déclenche une alar-

me sonore pour rappeler que des boissons

ont été placées dans le compartiment con-

Pour activer la fonction :

1. Appuyez sur la touche Mode, jusqu'à ce

que le voyant correspondant apparais-

L'indicateur Drinks Chill clignote.

La minuterie affiche pendant quelques

secondes la valeur de consigne (30 mi-

24 electrolux2. Appuyez sur la touche de réglage de la

minuterie pour modifier la valeur de con-

signe (1 à 90 minutes).

3. Appuyez sur la touche OK pour confir-

L'indicateur Drinks Chill s'affiche.

La minuterie se met à clignoter.

À la fin du décompte, l'indicateur Drinks

Chill clignote et une alarme retentit :

1. Retirez les boissons placées dans le

compartiment de congélation.

2. Désactivez la fonction.

Pour désactiver la fonction :

1. Appuyez sur la touche Mode jusqu'à ce

que Drinks Chill clignote.

2. Appuyez sur la touche OK pour confir-

3. L'indicateur Drinks Chill s'éteint.

Il est possible de désactiver cette fonction à

Si vous avez besoin de ranger une grande

quantité d'aliments dans votre réfrigérateur,

par exemple après avoir fait vos courses,

nous vous suggérons d'activer la fonction

Shopping : elle permet de refroidir rapide-

ment les aliments tout en évitant le réchauf-

fement des denrées déjà stockées dans le

Pour activer la fonction :

1. Appuyez sur la touche Mode, jusqu'à ce

que l'icône correspondante apparaisse.

Le voyant Shopping clignote.

L'indicateur du réfrigérateur affiche pen-

dant quelques secondes la température

2. Appuyez sur la touche OK pour confir-

L'indicateur Shopping s'affiche.

La fonction Shopping se désactive automa-

tiquement au bout de 6 heures.

Pour désactiver la fonction avant sa désac-

tivation automatique :

1. Appuyez sur la touche Mode jusqu'à ce

qu l'indicateur Shopping clignote.

2. Appuyez sur la touche OK pour confir-

3. Le voyant Shopping s'éteint.

4. La fonction Eco Mode est rétablie pour

autant qu'elle ait été précédemment sé-

Important La fonction se désactive en sé-

lectionnant une température de consigne

Fonction Action Freeze

Pour activer la fonction :

1. Appuyez sur la touche Mode, jusqu'à ce

que le voyant correspondant apparais-

L'indicateur Action Freeze clignote.

Le voyant de température du congéla-

teur affiche le symbole

2. Appuyez sur la touche OK pour confir-

L'indicateur Action Freeze s'affiche.

Une animation est lancée.

Cette fonction s'arrête automatiquement au

Pour désactiver la fonction avant sa désac-

tivation automatique :

1. Appuyez sur la touche Mode jusqu'à ce

que le voyant Action Freeze clignote.

2. Appuyez sur la touche OK pour confir-

3. L'indicateur Action Freeze s'éteint.

4. La fonction Eco Mode est rétablie pour

autant qu'elle ait été précédemment sé-

Important La fonction se désactive en sé-

lectionnant une température de consigne

Alarme haute température

Une augmentation de la température dans

le compartiment congélateur (par exemple

lors d'une coupure de courant) est indiquée

• le clignotement des voyants d'alarme et

• le déclenchement d'une alarme sonore.

Pour réinitialiser l'alarme :

1. Appuyez sur une touche quelconque.

2. L'alarme s'éteint.

3. L'indicateur de température du congéla-

teur affiche pendant quelques secondes

la température la plus élevée atteinte :

puis réaffiche la température réglée.

4. Le voyant d'alarme continue à clignoter

jusqu'à ce que les conditions normales

Lorsque l'alarme est terminée, l'indicateur

electrolux 25PREMIÈRE UTILISATION Nettoyage intérieur

Avant d'utiliser l'appareil pour la première

fois, nettoyez l'intérieur et tous les acces-

soires internes avec de l'eau tiède savon-

neuse pour supprimer l'odeur caractéristi-

que du "neuf" puis séchez soigneusement.

Important N'utilisez pas de produits abra-

sifs, poudre à récurer, éponge métallique

pour ne pas abîmer la finition.

UTILISATION QUOTIDIENNE Conservation des aliments congelés

À la mise en service ou après un arrêt pro-

longé, placez le thermostat sur la position

Max pendant 2 heures environ, avant d'in-

troduire les produits dans le compartiment.

Important En cas de dégivrage accidentel,

dû par exemple à une panne de courant, si

la panne doit se prolonger plus longtemps

qu'il n'est indiqué à la rubrique "temps

d'augmentation" dans la section

Caractéristiques techniques, consommez

les aliments décongelés le plus rapidement

possible ou recongelez-les après les avoir

cuits (une fois refroidis).

Les aliments surgelés ou congelés peuvent

être décongelés dans le compartiment réfri-

gérateur ou à température ambiante, avant

d'être utilisés, en fonction du temps dispo-

nible pour cette opération.

Les petites pièces peuvent même être cui-

tes sans décongélation préalable : dans ce

cas, la cuisson est plus longue.

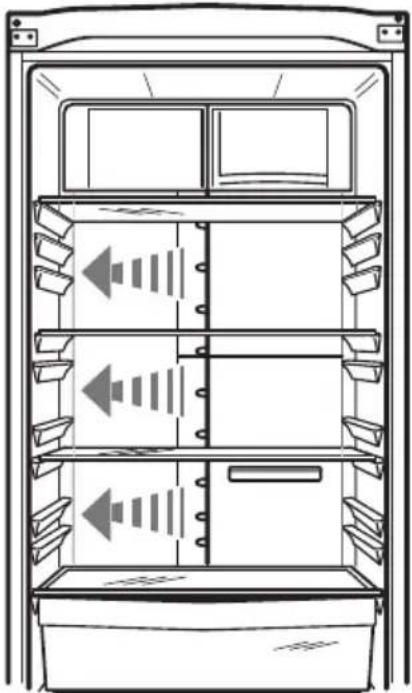

Refroidissement de l'air

La technologie ClimaTech permet le refroi-

dissement rapide des aliments et une tem-

pérature plus homogène dans le comparti-

Ce système permet le refroidissement rapi-

de des aliments et une température plus

homogène dans le compartiment.

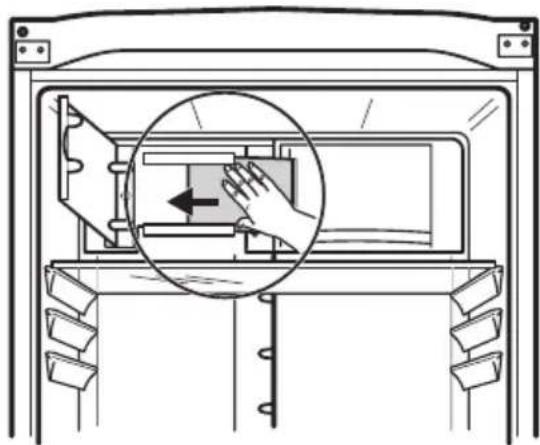

Votre appareil est équipé d'un filtre à char-

bon situé au-dessous d'un volet sur la paroi

arrière du diffuseur d'air.

Le filtre purifie l'air en éliminant les odeurs

des aliments du compartiment réfrigérateur,

ce qui améliore la qualité de leur conserva-

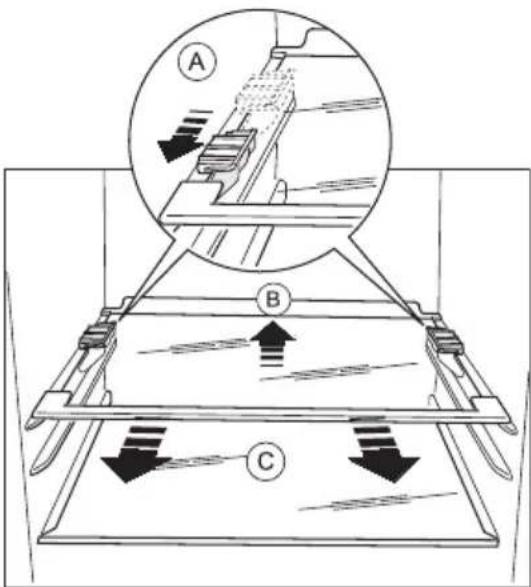

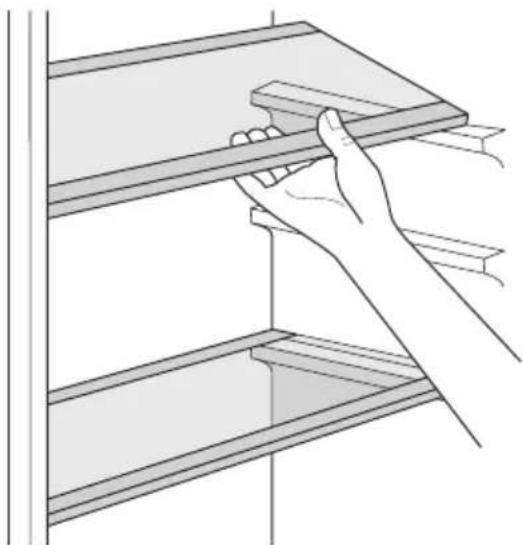

Les parois du réfrigérateur sont équipées

d'une série de glissières pour que les clay-

ettes puissent être placées en fonction des

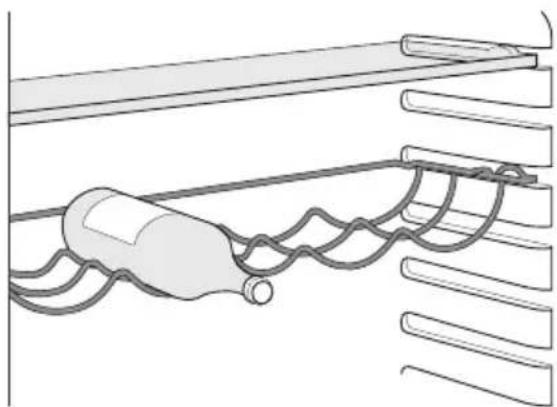

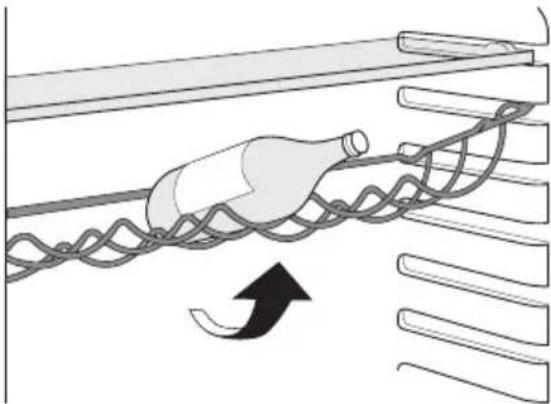

26 electroluxPorte-bouteilles

Placez les bouteilles (ouverture vers l'avant)

dans le compartiment prévu à cet effet.

Important Si le compartiment est

positionné dans le sens horizontal, n'y

placer que des bouteilles fermées.

Ce porte-bouteilles peut être incliné afin de

pouvoir y ranger des bouteilles déjà ouver-

tes. Pour ce faire, tirez le compartiment

vers le haut afin qu'il puisse tourner vers le

haut et être placé sur le niveau supérieur.

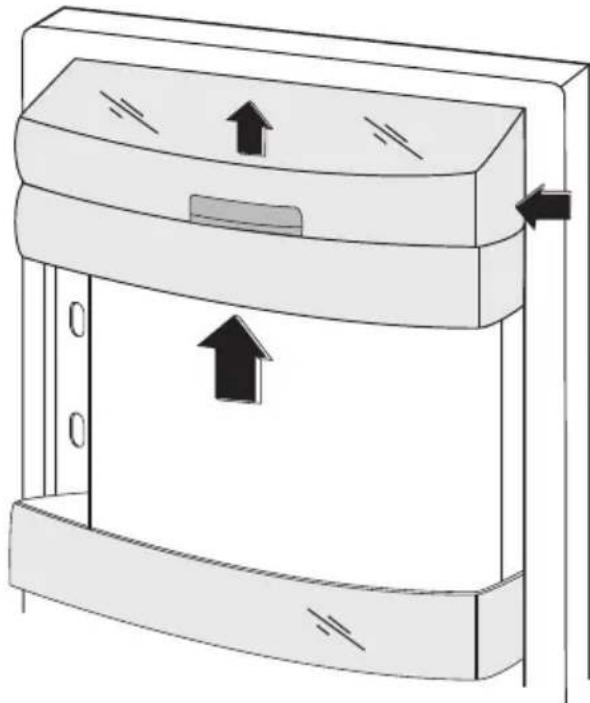

Emplacement des balconnets de la

En fonction de la taille des paquets d'ali-

ments conservés, les balconnets de la por-

te peuvent être positionnés à différentes

Pour les ajuster, procédez comme suit :

tirez progressivement dans le sens des flè-

ches pour les dégager, puis repositionnez-

les selon les besoins.

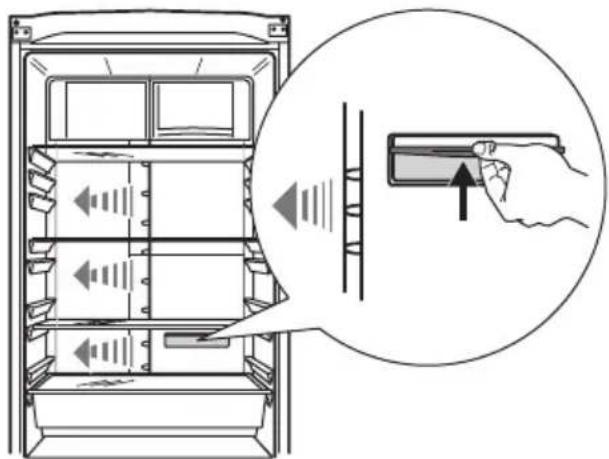

Ce système permet le refroidissement rapi-

de des aliments et une température plus

homogène dans le tiroir.

electrolux 27Pour activer la fonction :

1. Activez la fonction Shopping.

2. Le voyant Shopping s'allume.

3. Faites glisser le volet vers le haut com-

Pour désactiver la fonction :

1. Faites glisser le volet vers le bas.

2. Désactivez la fonction Shopping.

3. Le voyant Shopping s'éteint.

Important La fonction se désactive

automatiquement au bout de quelques

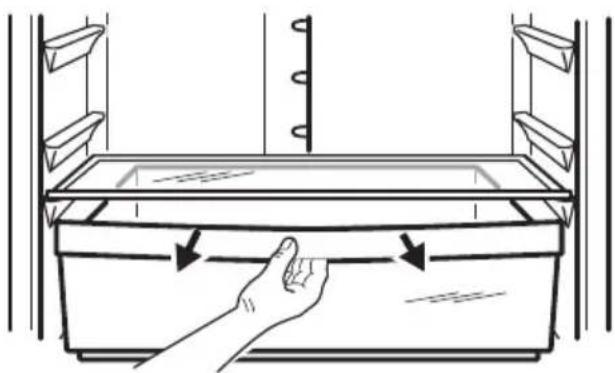

Si vous n'avez pas besoin du compartiment

comme NaturaFresh, les paramètres peu-

vent être modifiés afin qu'il serve unique-

ment de compartiment à basse températu-

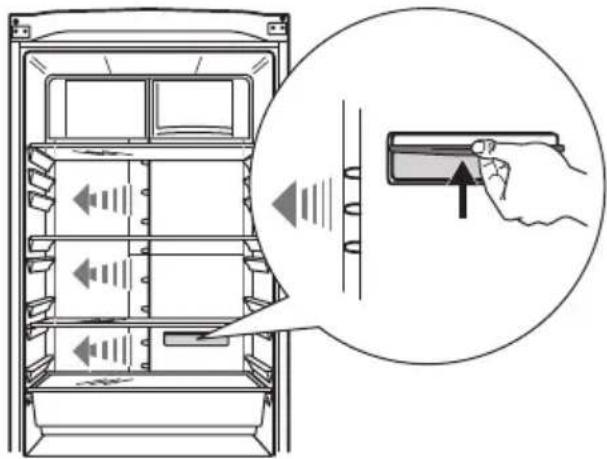

Pour activer la fonction :

1. Faites glisser le volet vers le haut com-

Pour désactiver la fonction :

1. Faites glisser le volet vers le bas.

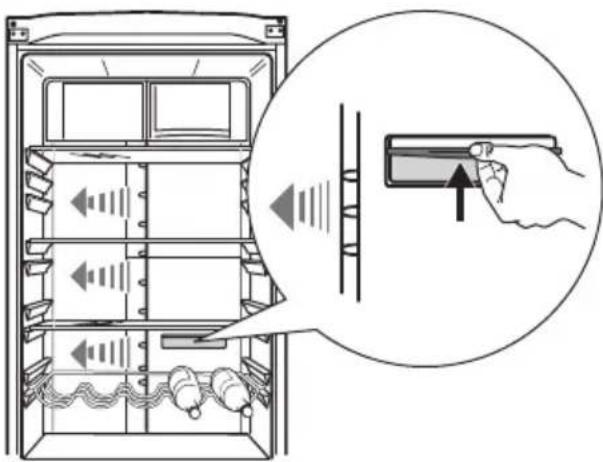

QuickChill des boissons

Cette fonction permet le refroidissement ra-

Pour activer la fonction :

1. Retirez le tiroir NaturaFresh ou placez-le

vers le haut et positionnez le comparti-

ment à boissons devant les fentes

QuickChill comme sur le schéma.

2. Activez la fonction Shopping.

3. Le voyant Shopping s'allume.

4. Faites glisser le volet vers le haut com-

28 electroluxPour désactiver la fonction :

1. Faites glisser le volet vers le bas.

2. Désactivez la fonction Shopping.

3. Le voyant Shopping s'éteint.

Important La fonction se désactive

automatiquement au bout de quelques

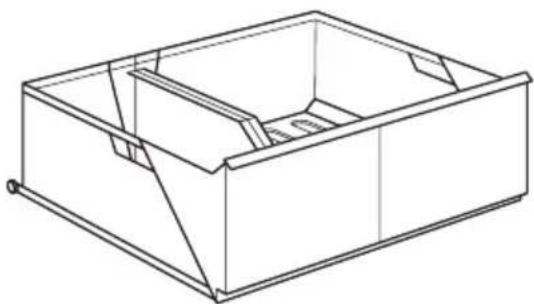

Le bac convient au rangement des fruits et

Il possède une cloison que vous pouvez

mettre en différentes positions pour séparer

les aliments selon vos besoins.

Selon le modèle, une grille permet de pré-

server les fruits et légumes de toute humi-

dité pouvant s'accumuler au fond du bac.

Tous les éléments du bac sont amovibles

pour faciliter le nettoyage.

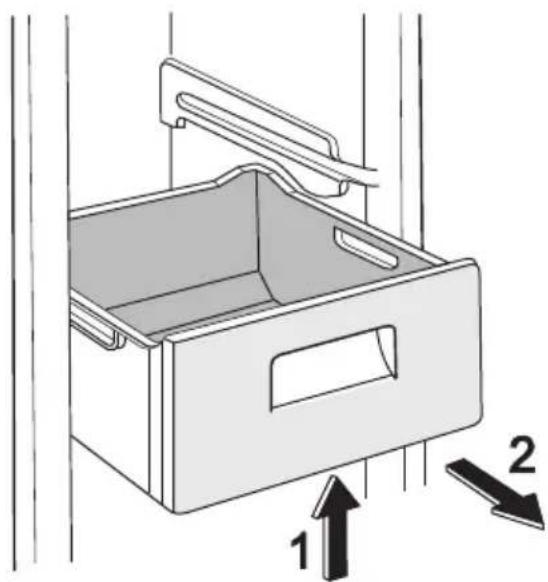

Retrait des paniers de congélation du

Les paniers de congélation sont équipés

d'un arrêt afin d'empêcher leur retrait acci-

dentel ou chute. Pour retirer le panier du

compartiment congélateur, tirez-le vers

vous et en atteignant l'arrêt, retirez-le en in-

clinant la partie avant vers le haut.

Pour le remettre, relevez légèrement l'avant

du panier et insérez-le dans le congélateur.

Une fois que vous avez dépassé les butées

d'arrêt, poussez les paniers dans la bonne

electrolux 29CONSEILS UTILES Bruits de fonctionnement normaux

• Il n'est pas anormal d'entendre le bruit de

circulation du fluide frigorigène selon son

état liquide, gazeux ou vaporeux. Ce

phénomène est normal.

• Le compresseur peut produire un ronron-

nement aigu ou un bruit de pulsation. Ce

phénomène est normal.

• La dilatation thermique peut provoquer

un soudain, léger bruit de craquement.

C'est un phénomène normal et sans gra-

vité. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou

plus longtemps que nécessaire.

• Si la température ambiante est élevée, le

dispositif de réglage de température est

sur la position de froid maximum et l'ap-

pareil est plein : il est possible que le

compresseur fonctionne en régime conti-

nu, d'où un risque de formation excessi-

ve de givre sur l'évaporateur. Pour éviter

ceci, modifiez la position du dispositif de

réglage de température de façon à obte-

nir des périodes d'arrêt du compresseur

et ainsi permettre un dégivrage automati-

que, d'où des économies d'énergie.

Conseils pour la réfrigération de

Pour obtenir les meilleures performances

• N'introduisez pas d'aliments encore

chauds ou de liquides en évaporation

dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement

les aliments, surtout s'ils sont aromati-

• Placez les aliments pour que l'air puisse

circuler librement autour.

Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la dans

des sachets en plastique et placez-la sur la

tablette en verre au-dessus du bac à légu-

La période de conservation est de 1 à 2

Aliments cuits, plats froids, etc. : placez-les

bien couverts sur une clayette.

Fruits et légumes : placez-les une fois net-

toyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des ré-

cipients étanches spéciaux ou enveloppez-

les soigneusement dans des feuilles d'alu-

minium ou de polyéthylène, pour emmaga-

siner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le

dans le balconnet de la contreporte réservé

Bananes, pommes de terre, oignons et ail

ne se conservent pas au réfrigérateur, s'ils

ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici

quelques conseils importants :

• la quantité maximale de denrées que

vous pouvez congeler par 24 heures est

indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu-

res. Aucune autre denrée à congeler ne

doit être ajoutée pendant cette période.

• congelez seulement les denrées alimen-

taires fraîches, de qualité supérieure (une

• préparez la nourriture en petits paquets

pour une congélation rapide et uniforme,

adaptés à l'importance de la consomma-

• enveloppez les aliments dans des feuilles

d'aluminium ou de polyéthylène et assu-

rez-vous que les emballages sont étan-

• ne laissez pas des aliments frais, non

congelés, toucher des aliments déjà con-

gelés pour éviter une remontée en tem-

pérature de ces derniers.

• les aliments maigres se conservent mieux

et plus longtemps que les aliments gras ;

le sel réduit la durée de conservation des

• la température très basse à laquelle se

trouvent les bâtonnets glacés, s'ils sont

consommés dès leur sortie du comparti-

ment congélateur, peut provoquer des

• L'identification des emballages est impor-

tante : indiquez la date de congélation du

produit, et respectez la durée de conser-

vation indiquée par le fabricant.

30 electroluxConseils pour la conservation des

produits surgelés et congelés du

Pour une bonne conservation des produits

surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conser-

• prévoir un temps réduit au minimum pour

leur transport du magasin d'alimentation

• éviter d'ouvrir trop souvent la porte du

congélateur et ne la laisser ouverte que le

• une fois décongelés, les aliments se dé-

tériorent rapidement et ne peuvent pas

• respecter la durée de conservation indi-

quée par le fabricant.

ENTRETIEN ET NETTOYAGE Attention débrancher l'appareil avant

toute opération d'entretien.

Cet appareil contient des hydrocarbu-

res dans son circuit réfrigérant : l'entre-

tien et la recharge ne doivent donc être

effectués que par du personnel autori-

Nettoyage périodique

Cet appareil doit être nettoyé régulière-

• Nettoyez l'intérieur et tous les accessoi-

res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte

et nettoyez-les en les essuyant pour évi-

ter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou

endommager les tuyaux et/ou câbles qui se

trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou

caustiques ni d'éponges avec grattoir pour

nettoyer l'intérieur de façon à ne pas l'abî-

mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le

compresseur situés à l'arrière de l'appareil

avec une brosse ou un aspirateur. Cette

opération améliore les performances de

l'appareil et permet des économies d'éner-

Important Attention à ne pas endommager

le système de réfrigération.

De nombreux détergents pour la cuisine re-

commandés par les fabricants contiennent

des produits chimiques qui peuvent atta-

quer/endommager les pièces en plastique

utilisées dans cet appareil. Il est par consé-

quent recommandé d'utiliser seulement de

l'eau chaude additionnée d'un peu de sa-

von liquide pour nettoyer la carrosserie de

Après le nettoyage, rebranchez l'appareil.

Remplacement du filtre à charbon

Lors d'un usage normal et afin de permet-

tre un bon fonctionnement, il est recom-

mandé de changer le filtre à charbon tous

Vous pouvez vous procurer ce filtre auprès

de votre magasin vendeur.

Reportez-vous aus instructions fournies au

chapitre "Installation du filtre à charbon".

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de

l'évaporateur du compartiment réfrigérateur

à chaque arrêt du compresseur, en cours

d'utilisation normale. L'eau de dégivrage

est collectée dans un récipient spécial situé

à l'arrière de l'appareil, au-dessus du com-

presseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement

l'orifice d'écoulement de la gouttière d'éva-

cuation de l'eau de dégivrage située au mi-

lieu du compartiment réfrigérateur pour em-

pêcher l'eau de déborder et de couler sur

les aliments qui se trouvent à l'intérieur.

Nettoyez l'orifice d'écoulement de l'eau de

dégivrage avec le bâtonnet spécial se trou-

vant déjà dans l'orifice.

electrolux 31Dégivrage du congélateur

Le compartiment congélateur de ce modèle

est "sans givre". Cela signifie qu'il n'y a au-

cune formation de givre pendant son fonc-

tionnement, ni sur les parois internes si sur

L'absence de givre est due à la circulation

continuelle de l'air froid à l'intérieur du com-

partiment, sous l'impulsion d'un ventilateur

à commande automatique.

EN CAS D'ANOMALIE DE FONCTIONNEMENT Attention Avant d'intervenir sur

l'appareil, débranchez-le.

La résolution des problèmes non men-

tionnés dans la présente notice doit

être exclusivement confiée à un électri-

cien qualifié ou à votre service après

Important Certains bruits pendant le

fonctionnement (compresseur, circuit de

réfrigérant) sont normaux.

Anomalie Cause possible Solution

L'appareil est bruyant.

L'appareil n'est pas stable. Vérifiez la stabilité (les quatre

pieds doivent être en contact

Le compresseur fonc-

tionne en permanence.

Le dispositif de réglage de tem-

pérature n'est pas correctement

Modifiez le dispositif de réglage

de température pour obtenir

La porte n'est pas correctement

Consultez le paragraphe « Ferme-

La porte a été ouverte trop sou-

Ne laissez pas la porte ouverte

plus longtemps que nécessaire.

La température du produit est

Laissez le produit revenir à tem-

pérature ambiante avant de le

ranger dans l'appareil.

La température ambiante est

Réduisez la température ambian-

La fonction Congélation rapide

Consultez le paragraphe « Fonc-

tion Congélation rapide ».

De l'eau s'écoule sur la

plaque arrière du réfrigé-

Pendant le dégivrage automati-

que, le givre fond sur l'évapora-

Ce phénomène est normal.

De l'eau s'écoule dans le

L'orifice d'évacuation de l'eau

32 electroluxAnomalie Cause possible Solution

Des produits empêchent l'eau

de s'écouler dans le réservoir

Assurez-vous que les produits ne

touchent pas la plaque arrière.

De l'eau s'écoule sur le

L'eau de dégivrage ne s'écoule

pas dans le plateau d'évapora-

tion situé au-dessus du com-

Fixez le tuyau de sortie de l'eau

au plateau d'évaporation.

Il y a trop de givre et de

Les produits ne sont pas correc-

Emballez les produits de façon

La porte n'est pas correctement

Consultez le paragraphe « Ferme-

Le dispositif de réglage de tem-

pérature n'est pas correctement

Modifiez la position du dispositif

de réglage de température.

La température à l'inté-

rieur de l'appareil est

La porte n'est pas correctement

Consultez le paragraphe « Ferme-

La température du produit est

Laissez le produit revenir à tem-

pérature ambiante avant de le

ranger dans l'appareil.

Trop de produits sont conservés

Conservez moins de produits en

La température du com-

partiment réfrigérateur

L'air froid ne circule pas dans

Assurez-vous que l'air froid circu-

La température du con-

gélateur est trop élevée.

Les produits sont trop près les

Rangez les produits de façon à

permettre la circulation de l'air

L'appareil ne fonctionne

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

La fiche d’alimentation n'est pas

correctement branchée dans la

Branchez correctement la fiche

d’alimentation dans la prise de

Le courant n'arrive pas à l'appa-

reil. La prise de courant n'est

Branchez un autre appareil élec-

trique dans la prise de courant.

Faites appel à un électricien quali-

L'ampoule ne fonctionne

L'ampoule est en mode veille. Fermez puis ouvrez la porte.

Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le service

après-vente de votre magasin vendeur.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consul-

tez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints dé-

fectueux. Contactez le Service Après-

electrolux 33ENA34933W ENA38933W Dimension

Hauteur 1850 mm 2010 mm

Largeur 595 mm 595 mm

Profondeur 658 mm 658 mm

Tension 230 - 240 V 230 - 240 V Fréquence 50 Hz 50 Hz

Les caractéristiques techniques figurent sur

la plaque signalétique située sur le côté

gauche à l'intérieur de l'appareil et sur l'éti-

INSTALLATION Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez

lire attentivement les "Consignes de

sécurité" avant d'installer l'appareil.

Installez cet appareil à un endroit où la tem-

pérature ambiante correspond à la classe

climatique indiquée sur la plaque signaléti-

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Emplacement

Placez de préférence votre appareil loin

d'une source de chaleur (chauffage, cuis-

son aux rayons solaires trop intenses). Veil-

lez à ce que l'air circule librement tout au-

tour de l'appareil. Pour obtenir les meilleu-

res performances possibles, si vous souhai-

tez placer l'appareil sous un élément, il est

indispensable de laisser un espace d'au

moins 100 mm entre le dessus de l'appareil

et l'élément supérieur. Théoriquement, l'ap-

pareil ne doit pas être placé sous un élé-

ment. Calez soigneusement l'appareil en

agissant sur le(s) pied(s) réglable(s).

Avertissement L'appareil doit pouvoir

être débranché à tout moment. Il est

donc nécessaire que la prise murale

reste accessible une fois que

l'installation est terminée.

Branchement électrique

Votre appareil ne peut être branché qu'en

230 V monophasé. Vérifiez que le compteur

électrique peut supporter l'intensité absor-

bée par votre appareil compte tenu des au-

tres appareils branchés. Calibre des fusi-

bles en ligne (un par phase) 10 A en 230 V.

Important L'installation doit être réalisée

conformément aux règles de l'art, aux

prescriptions de la norme NF.C.15100 et

aux prescriptions des fournisseurs

d'énergie électrique.

Utilisez un socle de prise de courant com-

portant une borne de mise à la terre, qui

doit être obligatoirement raccordée confor-

34 electroluxmément à la norme NF.C. 15100 et aux

prescriptions des fournisseurs d'énergie

électrique ; cette prise de courant doit im-

pérativement être accessible. Si le câble

d'alimentation est endommagé, il doit être

remplacé par un câble d'alimentation certi-

fié. Cette opération ne peut être effectuée

que par une personne habilitée, par votre

vendeur, ou par le fabricant. L'appareil ne

doit pas être raccordée à l'aide d'un pro-

longateur, d'une prise multiple ou d'un rac-

cordement multiple (risque d'incendie). Véri-

fiez que la prise de terre est conforme aux

règlements en vigueur.

Notre responsabilité ne saurait être enga-

gée en cas d'accidents ou d'incidents pro-

voqués par une mise à la terre inexistante

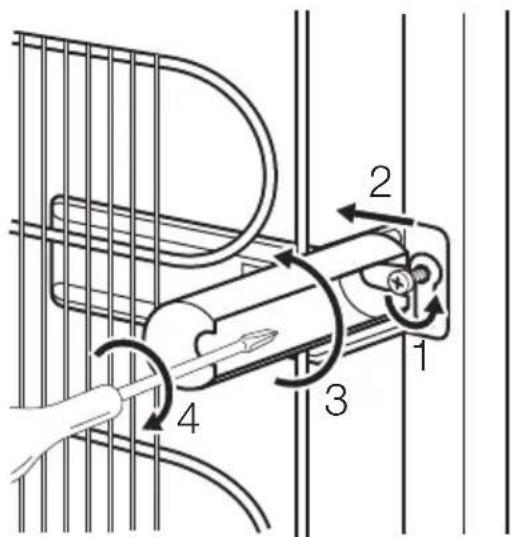

Vous trouverez les deux filtres dans le sac

avec la documentation.

Pour installer les filtres, procédez comme

1. Desserrez la vis.

2. Insérez le filtre sous la vis.

3. Tournez le filtre dans la bonne position.

4. Resserrez les vis.

Veillez à caler soigneusement l'appareil en

agissant sur les deux pieds réglables de de-

Retrait des supports de clayette

Votre appareil est équipé de dispositifs de

retenue qui permettent d'immobiliser les

clayettes au cours du transport.

Pour les enlever, procédez comme suit :

1. Déplacez les supports de clayette dans

le sens de la flèche (A).

2. Soulevez la clayette de l'arrière et pous-

sez-la vers l'avant pour la dégager (B).

3. Enlevez les dispositifs de retenue (C).

Installation du filtre à charbon

Le filtre est un filtre à charbon actif qui ré-

duit les odeurs et évite qu'elles imprègnent

les aliments et altèrent leur arôme et saveur

Le filtre est livré dans un emballage en plas-

tique pour préserver et garantir sa longévité

et ses caractéristiques. Le filtre doit être

electrolux 35placé derrière le volet d'aération avant la

mise en fonction de l'appareil.

2. Retirez le filtre du sachet en plastique.

3. Insérez le filtre dans la fente située à

Important Le filtre doit être manipulé avec

précaution pour éviter que des résidus en

sortent. Le filtre doit être remplacé tous les

Réversibilité de la porte

Si vous souhaitez modifier le sens d'ouver-

ture de la porte, contactez votre service

après-vente le plus proche. Un technicien

du service après-vente procédera à la ré-

versibilité de la porte à vos frais.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT Le symbole sur le produit ou son

emballage indique que ce produit ne peut

être traité comme déchet ménager. Il doit

être remis au point de collecte dédié à cet

effet (collecte et recyclage du matériel

électrique et électronique).

En procédant à la mise au rebut de

l'appareil dans les règles de l’art, nous

préservons l'environnement et notre

sécurité, s’assurant ainsi que les déchets

seront traités dans des conditions

Pour obtenir plus de détails sur le recyclage

de ce produit, veuillez prendre contact avec

les services de votre commune ou le

magasin où vous avez effectué l'achat.

36 electroluxElectrolux. Thinking of you.
