Caractéristiques techniques	Détails
Puissance nominale	1200 Watts
Certification	80 PLUS Platinum
Type de connecteurs	Modulaire, avec connecteurs ATX, PCIe, SATA, et Molex
Dimensions	150 mm x 190 mm x 86 mm
Ventilation	Ventilateur de 135 mm avec contrôle intelligent de la vitesse
Utilisation recommandée	Idéale pour les configurations hautes performances et les stations de travail
Maintenance	Nettoyage régulier du ventilateur et des grilles d'aération recommandé
Sécurité	Protection contre les surcharges, les courts-circuits et les surtensions
Garantie	Garantie de 7 ans
Informations supplémentaires	Compatible avec les systèmes multi-GPU et les configurations overclockées

FOIRE AUX QUESTIONS - Quattro 1200 ANTEC

Comment installer l'alimentation ANTEC Quattro 1200 dans mon boîtier ?

Pour installer l'alimentation ANTEC Quattro 1200, commencez par couper l'alimentation et débrancher votre PC. Placez l'alimentation dans le boîtier avec le ventilateur orienté vers l'extérieur ou vers le bas, selon la conception de votre boîtier. Fixez l'alimentation avec les vis fournies et connectez les câbles d'alimentation aux composants de votre PC.

Que faire si mon alimentation ANTEC Quattro 1200 ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée à la prise électrique et que l'interrupteur à l'arrière est en position 'ON'. Assurez-vous également que tous les câbles sont correctement connectés à la carte mère et aux autres composants. Si le problème persiste, essayez de tester l'alimentation avec un autre câble d'alimentation ou sur une autre prise.

Est-ce que l'ANTEC Quattro 1200 est compatible avec tous les boîtiers PC ?

L'ANTEC Quattro 1200 est de format ATX, ce qui signifie qu'il est compatible avec la plupart des boîtiers ATX standard. Cependant, vérifiez les dimensions de votre boîtier pour vous assurer qu'il peut accueillir l'alimentation.

Comment savoir si mon alimentation fonctionne correctement ?

Pour tester si votre alimentation fonctionne correctement, vous pouvez utiliser un multimètre pour vérifier les tensions sur les connecteurs d'alimentation. Vous pouvez également effectuer un test de démarrage sans charge en utilisant un 'paperclip' pour court-circuiter le connecteur de puissance et vérifier si le ventilateur de l'alimentation fonctionne.

Y a-t-il des protections intégrées dans l'ANTEC Quattro 1200 ?

Oui, l'ANTEC Quattro 1200 est équipée de plusieurs protections intégrées, y compris la protection contre les surcharges, les courts-circuits et la protection thermique, ce qui contribue à la sécurité de votre système.

Comment nettoyer mon alimentation ANTEC Quattro 1200 ?

Pour nettoyer votre alimentation, débranchez-la et retirez-la du boîtier. Utilisez un aspirateur ou une bombe d'air comprimé pour enlever la poussière des grilles et des ventilateurs. Ne jamais ouvrir l'alimentation, car cela peut annuler la garantie et présenter des risques de sécurité.

Quelle est la garantie de l'ANTEC Quattro 1200 ?

L'ANTEC Quattro 1200 est généralement fournie avec une garantie de 5 ans, mais il est recommandé de vérifier les termes et conditions spécifiques sur le site d'ANTEC ou dans le manuel du produit.

Comment puis-je obtenir de l'aide si j'ai un problème avec mon alimentation ?

Pour obtenir de l'aide avec votre alimentation ANTEC Quattro 1200, vous pouvez contacter le support technique d'ANTEC par téléphone ou via leur site web. Assurez-vous d'avoir votre numéro de série et une description détaillée du problème.

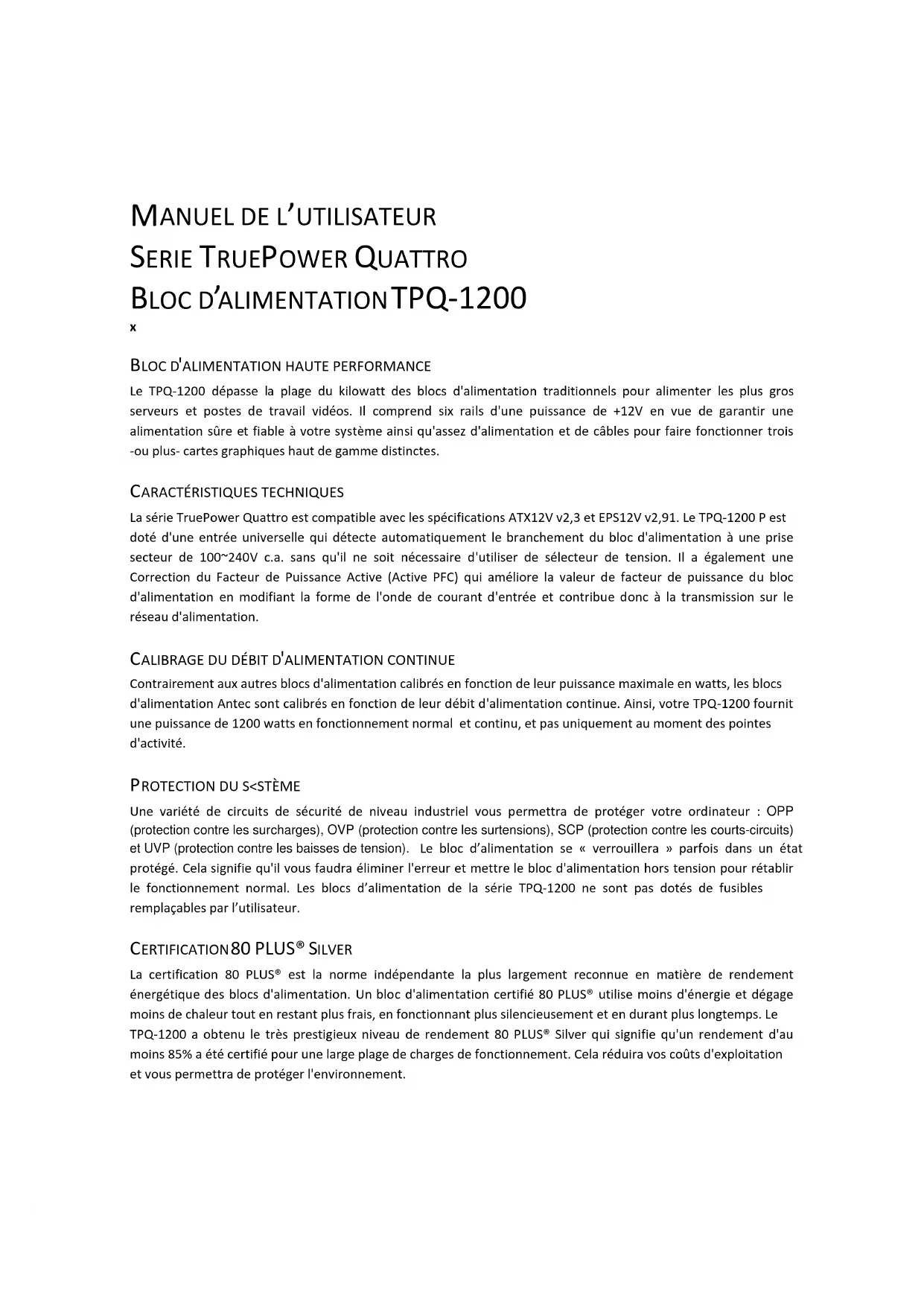

MODE D'EMPLOI Quattro 1200 ANTEC

Le TPQ-1200 dépasse la plage du kilowatt des blocs d'alimentation traditionnels pour alimenter les plus gross serveurs et postes de travail vidés. Il comprend six rails d'une puissance de +12V en vue de garantir une alimentation sure et fiable à votre système ainsi qu'assez d'alimentation et de câbles pour faire fonctionner trois -ou plus- cartes graphiques haut de gamme distinctes.

CHARACTERISTIQUES TECHNIQUES

La série TruePower Quattro est compatible avec les specifications ATX12V v2,3 et EPS12V v2,91. Le TPQ-1200 P est doté d'une entrée universelle qui déetecte automatiquement le branchement du bloc d'alimentation à une prise secteur de 100 240V c.a. sans qu'il ne soit nécessaire d'utiliser de selector de tension. Il a également une Correction du Facteur de Puissance Active (Active PFC) qui améliore la valeur de facteur de puissance du bloc d'alimentation en modifiant la forme de l'onde de courant d'entrée et contribue donc à la transmission sur le réseau d'alimentation.

CALIBRAGE DU DÉBIT D'ALIMENTATION CONTINUE

Contrairement aux autres blocs d'alimentation calibrés en fonction de leur puissance maximale en watts, les blocs d'alimentation Antec sont calibrés en fonction de leur débit d'alimentation continue. Ainsi, votre TPQ-1200 fournit une puissance de 1200 watts en fonctionnement normal et continu, et pas uniquement au moment des pointes d'activité.

PROTECTION DU S Une variété de circuits de sécurité de niveau industriel vous permettra de protégger votre ordinateur: OPP (protection contre les surcharges), OVP (protection contre les surtensions), SCP (protection contre les courts-circuits) et UVP (protection contre les baisses de tension). Le bloc d'alimentation se « verrouillera » parfois dans un état protégé. Cela signifie qu'il vous faudra éliminer l'erreur etmettre le bloc d'alimentation hors tension pour rétabrir le fonctionnement normal. Les blocs d'alimentation de la série TPQ-1200 ne sont pas dotés de fusibles replacables par l'utilisateur.

CERTIFICATION 80 PLUS® SILVER

La certification 80 PLUS® est la norme indépendante la plus largement reconnaue en matière de rendement énergétique des blocs d'alimentation. Un bloc d'alimentation certifié 80 PLUS® utilise moins d'énergie et dégage moins de chaleur tout en restant plus frais, en fonctionnant plus silencieusement et en durant plus longtemps. Le TPQ-1200 a obtenu le très prestigieux niveau de rendement 80 PLUS® Silver qui signifie qu'un rendement d'au moins 85% a été certifié pour une large plage de charges de fonctionnement. Cela réduira vos coûts d'exploitation et vous permettra de protégger l'environnement.

CERTIFICATION SLIT™ D'NVIDIA™

Les blocs d'alimentation la série TruePower Quattro d'Antec sont certifies SLI™ par NVIDIA™ pour être utilisés avec des cartes graphiques (jusqu'à trois) haut de gamme pour un traitement graphique parallele de niveau supérieur.

PRISES MODULAIRES POUR LES CÂBLES

Le bloc d'alimentation TPQ-1200 est équipé à l'arrière de deux prises noires et de deux prises rouges. Ces prises sont réservées au branchement des cables optionnels livrés avec l'alimentation. Les connecteurs noirs sont destinés aux cables Molex ou SATA. Les connecteurs rouges sont prévus pour gérer la puissance considérable exigée par les cartes graphiques modernes. Si vous ne vous servez pas des prises rouges pour des connecteurs PCI-Express, vous pouvez les utiliser pour d'autres cables Molex ou SATA le cas échéant.

CONVERSION DE COURANT CONTINU EN COURANT CONTINU

La série TruePower New utilise la conversion Courant Continu en Courant Continu pour les rails de 5V et 3,3V. Le module de réglage de tension Courant Continu à Courant Continu est un dispositif de derniere génération, généralement utilisé pour les cartes mères haut de gamme, qui permet de réduire la tension du Courant Continu. Contrairement aux amplificateurs magnétiques traditionnels dont le rendement énergétique n'est que de 75% , le rendement de ce module est de 85% . Une autre caractéristique avantageuse provient du fait que les temps de réponse aux transitoires sont presque 100 fois plus rapides et ce, afin d'offrir une remarquable stabilité de puissance de sortie en réponse aux variations de charges.

VENTILATEUR REGLE VIA MODULATION D 'AMOUNT DE PAR IMPULSIONS (PWM)

La technologie de régulation via modulation d'amplitude par impulsions (PWM) permet à la série TruePower New un contrôle avancé de la vitesse du ventilateur du bloc d'alimentation. Privilégier cette méthode plutôt que des ventilateurs commandés par tension classiques permet au ventilateur du bloc d'alimentation de fonctionner 50% plus silencieusement qu'un ventilateur ordinaire. Un ventilateur PWM peut fonctionner plus lentement, à 10-15% de la vitesse nominale maximale du ventilateur, alors qu'un ventilateur commandé par tension ne peut atteindre que 40% de cette vitesse.

DISTRIBUTION DU COURANT SUR DES RAILS DE +12V

Le bloc d'alimentation TPQ-1200 utilise quatre rails de courant de +12 volts. Différents connecteurs sont raccordés à des circuits distincts pour faciliter la répartition équilibrée du courant entre les péripériques connectés à l'ordinateur. De par leur conception, les rails sont alloués à des connecteurs différents, comme l'illustré le Tableau 1. Cela permet d'éviter qu'un péripérisque n'accuse une baisse de tension suite à une soudaine demande de puissance de la part d'un autre. Tableau 1

Connecteur	Rail +12V
24-pin Carte mère	3
8 broches (4 + 4) ATX12V, EPS	2
8 broches EPS12V	2
PCI-E à piste bleue	3
PCI-E à piste verte	4
Câble Molex de PSU	1
Câble SATA de PSL	1

 Tableau 2

Quantité	Connecteurs d'alimentation Nom de la pièce Description
N/A			Bloc d'alimentation Câblage direct
	8 broches EPS12V
	8 broches (4+4) ATX12V, EPS
	2 x 8 broches (6+2) PCI-E
	3 x Molex + 1 x Disquette
	3 x SATA
1	x 3	x1	Connecteurs Molex et Floppy avec cable
1	X 3		Connecteurs Molex avec cable
2	x 3		Connecteur ATA série avec cable
1	x 2		Connecteur ATA série avec cable
2	x 1	x 1	Connecteurs PCI Express avec cable

PUISSANCE

TPQ-1200 fournit un ampérage max variable en fonction du rail. Pour connaître la capacité et la régulation de la puissance pour chaque tension fournie, consulter le Tableau 3.

Tension	Charge min.	Charge max.	Régulation	Ondulation et bruit
+3,3V 0A 25A -3% ~ +5% <50 mV
+5V 0A 30A -3% ~ +5% <50 mV
+12V1 0A 38A -3% ~ +5% <120 mV
+12V2 0A 38A -3% ~ +5% <120 mV
+12V3 0A 38A -3% ~ +5% <120 mV
+12V4 0A 38A -3% ~ +5% <120 mV
+12V5 0A 38A -3% ~ +5% <120 mV
+12V6 0A 38A -3% ~ +5% <120 mV
-12V 0A 0,5A -3% ~ +5% <120 mV
+5VSB 0A 6A -3% ~ +5% <50 mV

INSTALLATION:

1. Installez le bloc d'alimentation TPQ-1200 dans le boitier en le fixant à l'aide des quatre vis fournies.  2. Branchez le connecteur d'alimentation secteur à 24 broches sur la carte mère. Si vous carte mère utilise un connecteur à 20 broches, détache l'accessoire de 4 broches du connecteur d'alimentation à 24 broches. Remarque: La section amovible à 4 broches du connecteur d'alimentation principal ne peut pas être utilisée à la place du connecteur à 4 broches +12 V.  3. Branchez le connecteur pour bloc d'alimentation ATX+2V 8 broches ou 4 broches sur le connecteur approprié de votre carte mère. Si vous carte mère est dotée d'une interface de connexion à 8 broches avec un couvercle sur certaines des ouvertures, nous vous recommandons desterolir le couvercle et d'utiliser le connecteur 8 broches. Remarque : Pour toute instruction particuliere, reportez-vous également au manuel d'utilisation de votre carte mère.   or 4. Branchez les cables supplémentaires du paquet de cables sur les prises du bloc d'alimentation au besoin. Si vous envisagez de brancher les cables PCI-E sur le bloc d'alimentation, utilisez les prises rouges. Si les prises rouges ne sont pas utilisées pour des connexions PCI-E, vous pouvez vous en servir pour n'importe quels autres type de cable inclus dans le paquet livré avec le bloc d'alimentation.  5. Branchez le cordon d'alimentation secteur (c.a.) sur la prise d'alimentation secteur (c.a.) du bloc d'alimentation. Assurez-vous que vous utilisez bien le cable haut rendement fourni avec le TPQ-+200.  Antec, Inc. 47900 Fremont Blvd. Fremont, CA 94538 tel: [phone] fax: [phone] Antec Europe B.V. Stuttgartstraße 12 3047 A Rotterdam Netherlands tel: [phone] fax: [phone] Technical Support: US & Canada 1-800-22ANTEC [e-mail] Europe [phone] [e-mail] www.antec.com Copyright 2009 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited.
