| Type de produit | Alimentation pour PC (ATX12V v2.3, EPS12V v2.91) |
| Marque | Antec |
| Modèle | TP750 |
| Puissance totale | 750 W (max continue) |
| Rendement énergétique | 80 PLUS Bronze (jusqu'à 84% à 50% de charge) |
| Rails +12V | 4 rails : +12V1, +12V2, +12V3, +12V4, chacun 25 A max ; puissance combinée max 744 W (62 A) |
| Autres tensions | +3.3 V (25 A), +5 V (25 A), -12 V (0.8 A), +5VSB (3 A) |
| Connecteurs principaux | 1 x 24 broches (20+4), 1 x 8 broches EPS12V, 1 x 4 broches ATX12V, 2 x 8 broches (6+2) PCI-E, Molex, SATA |
| Gestion des câbles | Hybride avancé : câbles principaux fixes, câbles supplémentaires modulaires |
| Ventilateur | PWM (modulation d'amplitude par impulsions), fonctionnement silencieux (jusqu'à 50% plus silencieux qu'un ventilateur standard) |
| Protections | OVP (surtension), SCP (court-circuit), OCP (surintensité) |
| Correction du facteur de puissance | Active PFC |
| Entrée secteur | 100-240 VAC, détection automatique (sans sélecteur) |
| Certifications | 80 PLUS Bronze, SLI Ready NVIDIA |
| Condensateurs | Japonais de qualité supérieure (haute fiabilité, MTBF amélioré) |
| Carte de circuit imprimé | Double couche (meilleure circulation d'air, moins d'interférences) |
| Conversion DC-DC | Oui (pour rails 5V et 3.3V, rendement 85%, réponse transitoire rapide) |
| Entretien | Aucun entretien particulier requis ; fusibles non remplaçables par l'utilisateur |
| Réparabilité | Non réparable par l'utilisateur ; contacter le support Antec |
FOIRE AUX QUESTIONS - TP750 ANTEC
Questions des utilisateurs sur TP750 ANTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation (PC) au format PDF gratuitement ! Retrouvez votre notice TP750 - ANTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TP750 de la marque ANTEC.

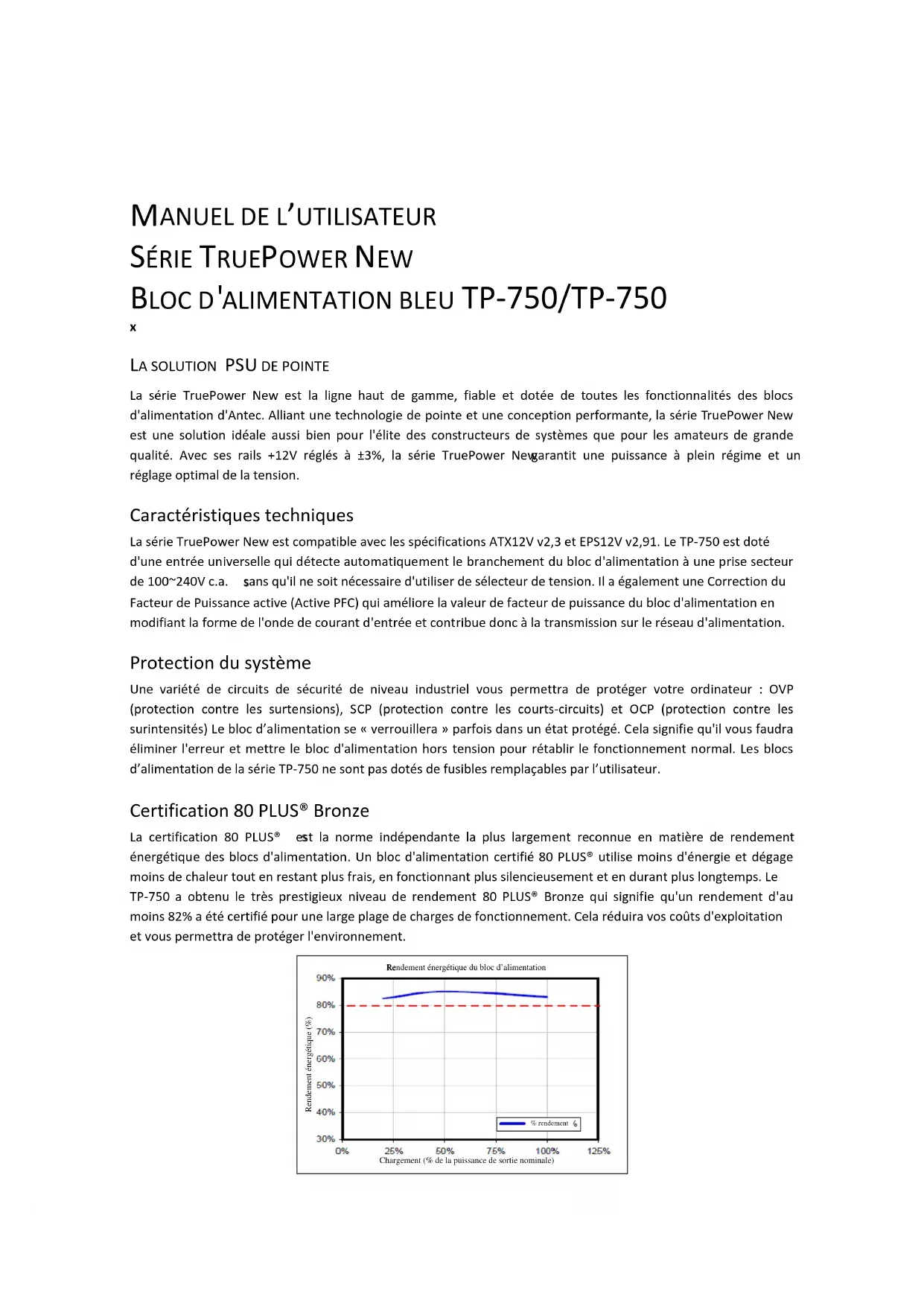

MODE D'EMPLOI TP750 ANTEC
La série TruePower New est la ligne haut de gamme, fiable et dotée de toutes les fonctionnalités des blocs d'alimentation d'Antec. Alliant une technologie de pointe et une conception performante, la série TruePower New est une solution idéale aussi bien pour l'élite des constructeurs de systèmes que pour les amateurs de grande qualité. Avec ses rails +12V réglés à ±3%, la série TruePower Nevgarantit une puissance à plein régime et un réglage optimal de la tension.
Caractéristiques techniques
La série TruePower New est compatible avec les spécifications ATX12V v2,3 et EPS12V v2,91. Le TP-750 est doté d'une entrée universelle qui détecte automatiquement le branchement du bloc d'alimentation à une prise secteur de 100\~240V c.a. sans qu'il ne soit nécessaire d'utiliser de sélecteur de tension. Il a également une Correction du Facteur de Puissance active (Active PFC) qui améliore la valeur de facteur de puissance du bloc d'alimentation en modifiant la forme de l'onde de courant d'entrée et contribue donc à la transmission sur le réseau d'alimentation.
Protection du système
Une variété de circuits de sécurité de niveau industriel vous permettra de protéger votre ordinateur : OVP (protection contre les surtensions), SCP (protection contre les courts-circuits) et OCP (protection contre les surintensités) Le bloc d'alimentation se « verrouillera » parfois dans un état protégé. Cela signifie qu'il vous faudra éliminer l'erreur et mettre le bloc d'alimentation hors tension pour rétablir le fonctionnement normal. Les blocs d'alimentation de la série TP-750 ne sont pas dotés de fusibles remplaçables par l'utilisateur.

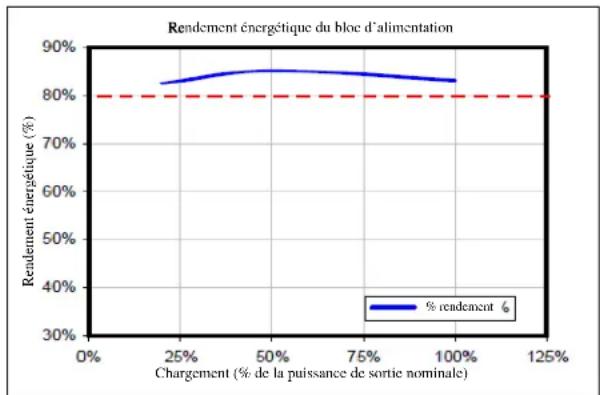

La certification 80 PLUS® est la norme indépendante la plus largement reconnue en matière de rendement énergétique des blocs d'alimentation. Un bloc d'alimentation certifié 80 PLUS® utilise moins d'énergie et dégage moins de chaleur tout en restant plus frais, en fonctionnant plus silencieusement et en durant plus longtemps. Le TP-750 a obtenu le très prestigieux niveau de rendement 80 PLUS® Bronze qui signifie qu'un rendement d'au moins 82% a été certifié pour une large plage de charges de fonctionnement. Cela réduira vos coûts d'exploitation et vous permettra de protéger l'environnement.
line
| Chargement (% de la puissance de sortie nominale) | Rendement énergétique (%) | | ------------------------------------------------ | ------------------------- | | 0% | 80% | | 25% | 82% | | 50% | 84% | | 75% | 83% | | 100% | 82% | | 125% | 81% |Certification SLI™ d'NVIDIA™
Les blocs d'alimentation TruePower New d'Antec sont certifiés SLI™ par NVIDIA™ pour être utilisés avec des cartes graphiques (jusqu'à trois) haut de gamme pour un traitement graphique parallèle de niveau supérieur.
Système hybride avancé de gestion des câbles
Le bloc d'alimentation TP-750 fait appel à un système hybride avancé de gestion des câbles. Les câbles principaux ou obligatoires sont branchés en permanence sur l'alimentation à des fins de distribution de courant de qualité optimale. Le bloc d'alimentation est équipé à l'arrière de prises modulaires permettant de brancher des câbles supplémentaires si nécessaire. L'utilisation des seuls câbles nécessaires à vos activités permet de réduire l'encombrement et d'augmenter la circulation d'air dans le boîtier. Pour obtenir la liste des câbles obligatoires et optionnels, voir le tableau 1.
CONVERSION DE COURANT CONTINU EN COURANT CONTINU
La série TruePower New utilise la conversion Courant Continu en Courant Continu pour les rails de 5V et 3,3V. Le module de réglage de tension Courant Continu à Courant Continu est un dispositif de dernière génération, généralement utilisé pour les cartes mères haut de gamme, qui permet de réduire la tension du Courant Continu. Contrairement aux amplificateurs magnétiques traditionnels dont le rendement énergétique n'est que de 75%, le rendement de ce module est de 85%. Une autre caractéristique avantageuse provient du fait que les temps de réponse aux transitoires sont presque 100 fois plus rapides et ce, afin d'offrir une remarquable stabilité de puissance de sortie en réponse aux variations de charges.
VENTILATEUR RÉGLÉ VIA MODULATION D 'AMPLITUDE PAR IMPULSIONS (PWM)
La technologie de régulation via modulation d'amplitude par impulsions (PWM) permet à la série TruePower New un contrôle avancé de la vitesse du ventilateur du bloc d'alimentation. Privilégier cette méthode plutôt que des ventilateurs commandés par tension classiques permet au ventilateur du bloc d'alimentation de fonctionner 50% plus silencieusement qu'un ventilateur ordinaire. Un ventilateur PWM peut fonctionner plus lentement, à 10-15% de la vitesse nominale maximale du ventilateur, alors qu'un ventilateur commandé par tension ne peut atteindre que +0% de cette vitesse.
CARTE DE CIRCUIT IMPRIMÉE À DOUBLE COUCHE
Conçu avec des cartes de circuit imprimé à double couche, la série TruePower New se distingue par un agencement des composants moins dense afin d'assurer une meilleure circulation de l'air au sein du boîtier. Les cartes de circuit imprimé à double couche permettent d'utiliser des composants à haut rendement et de laisser plus d'espace entre eux de manière à réduire la résistance et les interférences électriques. Cela garantit une plus grande fiabilité du bloc d'alimentation et des composants connectés.
CONDENSATEURS JAPONAIS DE QUALITÉ SUPÉRIEURE
La série TruePower New est dotée de condensateurs japonais de qualité supérieure. Ces condensateurs améliorent la stabilité et augmentent la moyenne des temps de bon fonctionnement (MTBF) de l'unité en garantissant ainsi une plus grande fiabilité.
TABLEAU 1
| Quantité Connecteurs d'alimentation Nom de la pièce Description | ||||
| N/A |  | Bloc d'alimentationCâblage direct | Connecteur principal 24 broches (20+4) | |
| 8 broches EPS12V | ||||
| 4 broches AT<12V | ||||
| (2 câbles) 8 broches (6+2) PCI-E | ||||
| 3 x Molex + 1 x Disquette | ||||
| 3 x SATA | ||||
| 2 |  | x 3 | Connecteurs Molexavec câble | Inclut troisconnecteurs Molex |
| 2 |  | x 3 | Connecteur ATA sérieavec câble | Inclut trois connecteurs ATA série |
| 2 |  | x 1 | Connecteur PCIExpress avec câble | Inclut PCI-E 6 broches |

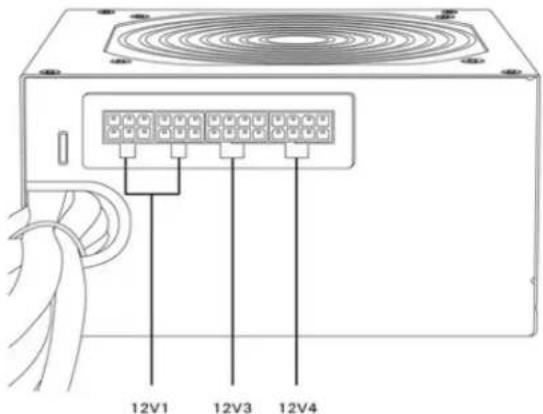

DISTRIBUTION DU COURANT SUR DES RAILS DE +12 V
Le bloc d'alimentation TP-750 utilise quatre rails de courant de + 12 volts. Différents connecteurs sont raccordés à des circuits distincts pour faciliter la répartition équilibrée du courant entre les périphériques connectés à l'ordinateur. De par leur conception, les rails sont alloués à des connecteurs différents, comme l'illustre le tableau 2. Cela permet d'éviter qu'un périphérique n'accuse une baisse de tension suite à une soudaine demande de puissance de la part d'un autre.
TABLEAU 2
| Connecteur Rail +12V | |
| (20+4) Carte mère 1 | |
| AT<12V 4 broches 2 | |
| EPS12V 8 broches 2 | |
| PCI-E à piste bleue 3 | |
| PCI-E à piste verte 4 | |
| Câble Molex de PSU 1 | |
| Câble SATA de PSU 1 |
TP-750 fournit un ampérage max variable en fonction du rail. Pour connaître la capacité et la régulation de la puissance pour chaque tension fournie, consulter le Tableau 3.
TABLEAU 3
| Tension Charge min. Charge max. Régulation | Ondulation et bruit | ||||
| +3,3V | 0A | 25A ±5% | <50 mV | ||
| +5V | 0A | 25A ±5% | <50 mV | ||
| +12V1 | 0A | 25A ±3% | <120 mV | ||
| +12V2 | 0A | 25A ±3% | <120 mV | ||
| +12V3 | 0A | 25A ±3% | <120 mV | ||
| +12V4 | 0A | 25A ±3% | <120 mV | ||
| -12V | 0A | 0,8A ±10% | <120 mV | ||
| +5VSB | 0A | 3A ±5% <50 mV | |||
La puissance de sortie continue totale max ne pourra pas dépasser 750W.
La puissance de sortie max Courant Continu +12V1, +12V2, +12V3 et +12V4 ne pourra pas dépasser 744W (62A).
La puissance de sortie combinée max Courant Continu +3,3V et +5V ne pourra pas dépasser 170W.
INSTALLATION :
-
Installez le bloc d'alimentation TP-750 dans le boîtier en le fixant à l'aide des quatre vis fournies.
-
Branchez le connecteur d'alimentation secteur à 24 broches sur la carte mère. Si votre carte mère utilise un connecteur à 20 broches, détachez l'accessoire de 4 broches du connecteur d'alimentation à 24 broches. Remarque: la section amovible à 4 broches du connecteur d'alimentation principal ne peut pas être utilisée à la place du connecteur à 4 broches +12V.
-

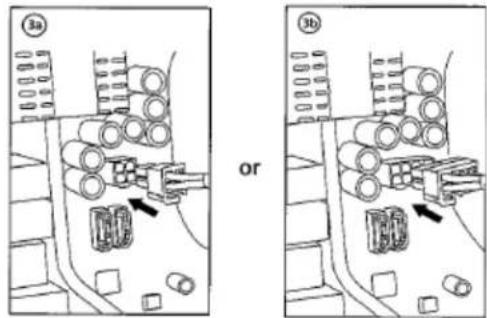

Branchez le connecteur pour bloc d'alimentation AT<12V 8 broches ou + broches sur le connecteur approprié de votre carte mère. Si votre carte mère est dotée d'une interface de connexion à 8 broches avec un couvercle sur certaines des ouvertures, nous vous recommandons de retirer le couvercle et d'utiliser le connecteur 8 broches.
Remarque: Pour toute instruction particulière, reportez-vous également au manuel d'utilisation de votre carte mère.
+. Branchez les câbles supplémentaires du paquet de câbles sur les prises du bloc d'alimentation au besoin. Si vous envisagez de brancher les câbles PCI-E sur le bloc d'alimentation, utilisez les prises rouges. Si les prises rouges ne sont pas utilisées pour des connexions PCI-E, vous pouvez vous en servir pour n'importe quel autre type de câble inclus dans le paquet livré avec le bloc d'alimentation.

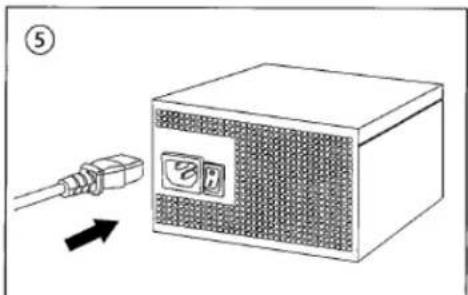

- Branchez le cordon d'alimentation secteur (c.a.) sur la prise d'alimentation secteur (c.a.) du bloc d'alimentation. Assurez-vous que vous utilisez bien le câble haut rendement fourni avec le TP-750. Mettez l'interrupteur sur "I" après avoir branché tous les appareils et quand vous êtes prêt à allumer votre ordinateur.
Tél : +31 (0) 10 462-2060
Fax : +31 (0) 10 437-1752
Assistance Clientèle: Etats-Unis et Canada
1-800-22ANTEC
© Copyright 200± Antec, Inc. Tous droits réservés.
Toutes les marques déposées sont la propriété exclusive de leurs détenteurs respectifs. La reproduction intégrale ou partielle de ce manuel sans autorisation écrite est strictement interdite.
