Caractéristiques	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	5 programmes, dont Eco, Intensif, Rapide, Prélavage
Fonctionnalités spéciales	Départ différé, Sécurité enfants
Dimensions (HxLxP)	82 cm x 60 cm x 55 cm
Poids	45 kg
Consommation d'eau	9,5 L par cycle
Entretien	Filtres à nettoyer régulièrement, utilisation de produits de nettoyage spécifiques
Garantie	2 ans
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - ZDI16001XA ZANUSSI

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme est sélectionné.

Des résidus de savon restent sur la vaisselle, que faire ?

Assurez-vous que le distributeur de détergent est propre et qu'il n'est pas bloqué. Vérifiez également que vous utilisez le bon type de détergent et la bonne quantité.

Le lave-vaisselle fait un bruit inhabituel, est-ce normal ?

Un bruit de fonctionnement peut être normal, mais si le bruit est fort ou étrange, vérifiez que les bras gicleurs ne sont pas bloqués par de la vaisselle mal placée.

L'eau ne s'écoule pas à la fin du cycle, que faire ?

Vérifiez que le filtre et le tuyau de vidange ne sont pas obstrués. Assurez-vous également que le siphon est en bon état.

Des taches blanches apparaissent sur la vaisselle, que signifie cela ?

Cela peut être dû à une utilisation excessive de détergent ou à une dureté de l'eau élevée. Essayez de réduire la quantité de détergent ou d'utiliser un adoucisseur d'eau.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique qui nécessite une attention particulière.

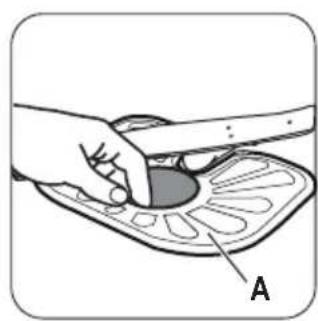

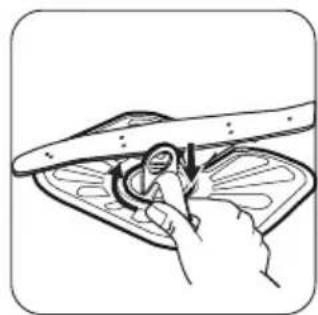

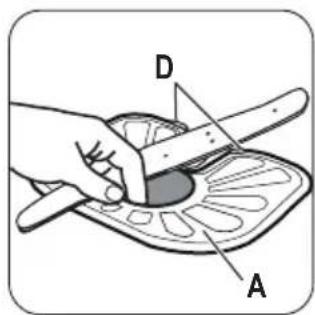

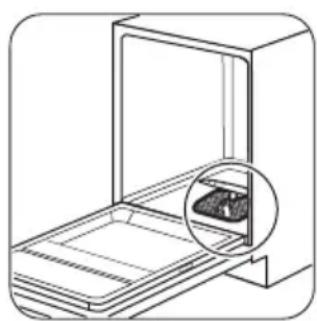

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le à l'eau chaude pour enlever les résidus, puis replacez-le correctement.

Puis-je laver des casseroles en métal dans le lave-vaisselle ?

La plupart des casseroles en métal peuvent être lavées dans le lave-vaisselle, mais vérifiez les instructions du fabricant pour éviter tout dommage.

Le lave-vaisselle ne sèche pas la vaisselle correctement, que faire ?

Assurez-vous que le cycle de séchage est activé et que le produit de rinçage est rempli. Vous pouvez également essayer d'augmenter la température de lavage.

MODE D'EMPLOI ZDI16001XA ZANUSSI

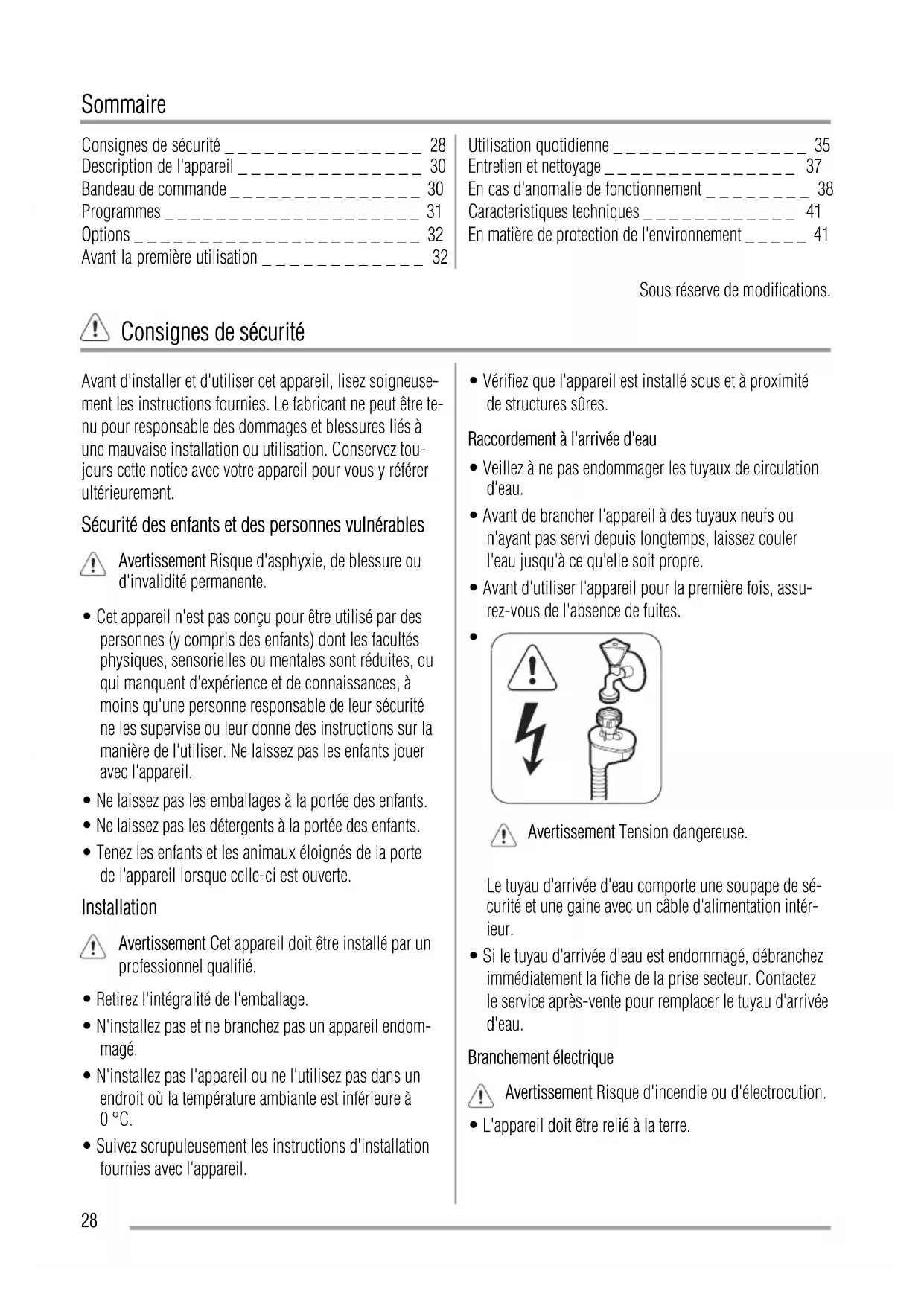

FR Notice d'utilisation 28

Consignes de sécurité	28
Description de l'appareil	30
Bandeau de commande	30
Programmes	31
Options	32
Avant la première utilisation	32

Utilisation quotidienne	35
Entretien et nettoyage	37
En cas d'anomalie de fonctionnement	38
Caracteristiques techniques	41
En matière de protection de l'environnement	41

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser. Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte.

Installation

Avertissement Cet appareil doit être installé par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

- Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les tuyaux de circulation d'eau.
• Avant de brancher l'appareil à des tuyaux neufs ou n'ayant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre.
• Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites.

•

Avertissement Tension dangereuse.

Le tuyau d'arrivée d'eau comporte une soupape de sécurité et une gaine avec un câble d'alimentation intérieur.

- Si le tuyau d'arrivée d'eau est endommagé, débranchez immédiatement la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau.

Branchement électrique

Avertissement Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• Ne connectez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez pas sur le câble électrique pour débrancher l'appareil. Tirez toujours sur la prise.

Utilisation

Avertissement Risque de blessure.

• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute.
• Ne montez pas sur la porte ouverte de votre appareil ; ne vous asseyez pas dessus.

• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.

• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle.

Avertissement Risque d'électrocution, d'incendie ou de brûlures.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

Mise au rebut

Avertissement Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

Service après-vente

Contactez votre service après-vente pour faire réparer l'appareil. N'utilisez que des pièces de rechange d'origine. Lorsque vous contactez le service, assurez-vous de disposer des informations suivantes (qui se trouvent sur la plaque signalétique).

Modèle : ......

PNC : ....

Numéro de série : ......

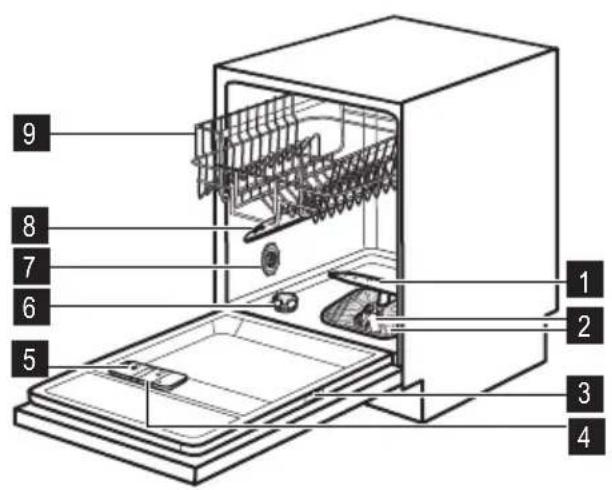

Description de l'appareil

1 Bras d'aspersion inférieur
2 Filtres
3 Plaque signalétique
4 Distributeur de liquide de rinçage
5 Distributeur de produit de lavage
6 Réservoir de sel régénérant
7 Sélecteur de dureté de l'eau
8 Bras d'aspersion supérieur
9 Panier supérieur

Bandeau de commande

1 Affichage
2 Voyants
3 Voyant Marche/Arrêt
4 Touche Marche/Arrêt
5 Touche Départ différé

6 Touche « Tout en 1 »
7 Touche Programme (moins)
8 Touche Programme (plus)
9 Touches de fonction

Voyants Description
	Voyant de phase de lavage.
→|	Voyant de phase de séchage.Voyant de fin.
S	Voyant du réservoir de sel régénérant. Ce voyant est éteint pendant le déroulement du programme.
	Voyant du réservoir de liquide de rinçage. Ce voyant est éteint pendant le déroulement du programme.

Programmes

Programme1)	Degré de salissure Type de charge	Phases des programmes Consommation électrique (KWh)	Eau (l)
1Rinse and Hold2)	Tous Prélavage 0,1 4
2Intensive	Très saleVaiselle, couverts, plats et casseroles	PrélavageLavage à 70 °CRinçagesSéchage	1,6-1,8 22-24
3AUTOMATIC3)	TousVaiselle, couverts, plats et casseroles	PrélavageLavage à 45 °C ou 70 °CRinçagesSéchage	1,1-1,8 12-23
4Quick A 30 Min4)	Vaiselle fraîchement sa-lieVaiselle et couverts	Lavage à 60 °CRinçage	0,9 9
5Economy5)	Normalement saleVaiselle et couverts	PrélavageLavage à 50 °CRinçagesSéchage	1,0-1,1 13-15
6Delicate	Normalement ou légère-ment saleVaiselle fragile et verres	Lavage à 45 °CRinçagesSéchage	0,8-0,9 14-15
Programme1)	Degré de salissureType de charge	Phases des programmes Consommation électrique(KWh)	Eau(I)
7Plate warmer6)	Rinçage à 70 °C 0,8 4

1) L'affichage indique la durée du programme.

La durée du programme et les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.

2) Ce programme permet un rinçage rapide. Cela empêche les restes de nourriture de coller sur la vaisselle et évite les mauvaises odeurs.

N'utilisez pas de produit de lavage avec ce programme.

3) L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme.

4) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps.

5) Il s'agit du programme standard pour les instituts de tests. Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. Reportez-vous à la brochure fournie pour en savoir plus sur ces tests.

6) Ce programme chauffe les plats avant utilisation ou dépoussière les plats qui n'ont pas été utilisés depuis longtemps.

N'utilisez pas de produit de lavage avec ce programme.

Options

Fonction « Tout en 1 »

Activez cette fonction uniquement si vous utilisez des pastilles de détergent multifonctions.

Cette fonction désactive le débit du liquide de rinçage et du sel. Les voyants correspondants sont éteints.

La durée du programme peut augmenter.

Activation de la fonction « Tout en 1 »

Activez ou désactivez la fonction « Tout en 1 » avant de démarrer un programme. Vous ne pouvez

pas activer ni désactiver cette fonction pendant le déroulement d'un programme.

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Assurez-vous que l'appareil est en mode Programmation. Reportez-vous au chapitre « RÉGLAGE ET DÉPART D'UN PROGRAMME ».
3. Appuyez sur la touche « Tout en 1 » ; le voyant « Tout en 1 » s'allume.

Avant la première utilisation

1. Assurez-vous que le niveau réglé pour l'adoucisseur d'eau est compatible avec la dureté de l'eau de votre

Cette fonction reste activée jusqu'à ce que vous la désactiviez. Appuyez sur la touche « Tout en 1 » ; le ont « Tout en 1 » s'éteint.

Si vous arrêtez d'utiliser des pastilles de détergent multifonctions, avant de commencer à utiliser séparément du produit de lavage, du liquide de rinçage et du sel régénérant, effectuez ces étapes :

1. Désactivez la fonction « Tout en 1 ».
2. Réglez l'adoucisseur d'eau au niveau maximum.
3. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins.
4. Démarrez le programme le plus court par une phase de rinçage, sans produit de lavage ni vaisselle.
5. Réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région.
6. Ajustez la quantité de liquide de rinçage libérée.

région. Dans le cas contraire, réglez l'adoucisseur d'eau. Contactez votre compagnie des eaux pour connaître la dureté de l'eau de votre région.

1. Remplissez le réservoir de sel régénérant.
2. Remplissez le distributeur de liquide de rinçage.
3. Ouvrez le robinet d'eau.
4. Des résidus de traitement peuvent subsister dans votre lave-vaisselle. Démarrez un programme pour les supprimer. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

Si vous utilisez des pastilles de détergent multifonctions, activez la fonction « Tout en 1 ». Ces pastil-

les contiennent du produit de lavage, du liquide de rinçage et d'autres adjuvants. Assurez-vous que ces pastilles sont adaptées à la dureté de l'eau de votre région. Repor-

tez-vous aux instructions figurant sur l'emballage de ces produits.

Réglage de l'adoucisseur d'eau

L'eau dure contient une grande quantité de minéraux pouvant endommager l'appareil et donner de mauvais résultats de lavage. L'adoucisseur d'eau neutralise ces minéraux.

Le sel régénérant préserve la propreté et le bon état de l'adoucisseur d'eau. Reportez-vous au tableau pour régler l'adoucisseur d'eau au niveau adapté. Il garantit que l'adoucisseur d'eau utilise la quantité correcte de sel régénérant et d'eau.

i L'adoucisseur d'eau doit être réglé manuellement et électroniquement.

Dureté de l'eau				Adoucisseur d'eau réglage
Degrés allemands (°dH)	Degrés français (°fH)	mmol/l Degrés	Clarke	Manuel Électroni-que
51 - 70 91 - 125	9.1 - 12.5 64 - 88			2 1)	10
43 - 50 76 - 90	7.6 - 9.0 53 - 63			2 1)	9
37 - 42 65 - 75	6.5 - 7.5 46 - 52			2 1)	8
29 - 36 51 - 64	5.1 - 6.4 36 - 45			2 1)	7
23 - 28 40 - 50	4.0 - 5.0 28 - 35			2 1)	6
19 - 22 33 - 39	3.3 - 3.9 23 - 27			2 1)	51)
15 - 18 26 - 32	2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25	1.9 - 2.5 13 - 17 1 3
4 - 10 7 - 18	0.7 - 1.8 5 - 12 1 2
<4 <7	<0.7	<5		1 2)	12)

1) Réglage d'usine.
2) Ne pas utiliser de sel à ce niveau.

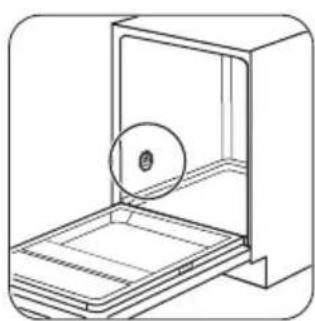

Réglage manuel

Tournez le sélecteur de dureté de l'eau sur la position 1 ou 2.

Réglage électronique

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Le voyant Marche/Arrêt s'allume.
2. Assurez-vous que l'appareil est en mode Programmation. Reportez-vous au chapitre « RÉGLAGE ET DÉPART D'UN PROGRAMME ».
3. Maintenez appuyées les touches de fonction (B) et (C) simultanément jusqu'à ce que les voyants au-dessus des touches de fonction (A), (B) et (C) clignotent.

4. Appuyez sur la touche de fonction (A).

5. Les voyants au-dessus des touches de fonction (B) et (C) s'éteignent.

6. Le voyant au-dessus de la touche de fonction (A) continue de clignoter.

7. L'écran indique le réglage de l'adoucisseur d'eau. Exemple : 5L = niveau 5 .

8. Appuyez sur la touche (A) à plusieurs reprises pour modifier le réglage.

9. Éteignez l'appareil pour confirmer.

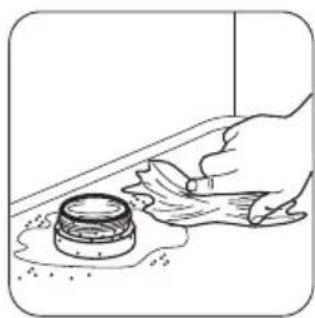

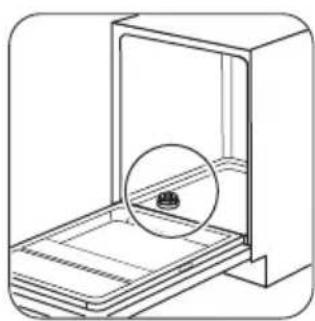

Remplissage du réservoir de sel régénérant

Attention Utilisez uniquement du sel régénérant pour lave-vaisselle. D'autres produits peuvent mmager l'appareil.

De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Risque de corrosion. Afin d'éviter cela, après avoir rempli le réservoir de sel régénérant, démarrez un programme.

Mettez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois).

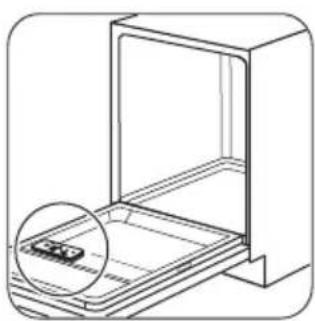

Remplissage du distributeur de liquide de rinçage

Attention Utilisez uniquement du liquide de rinçage pour lave-vaisselle. D'autres produits peuvent mmager l'appareil.

Lors de la dernière phase de rinçage, le liquide de rinçage permet de sécher la vaisselle sans laisser de ses ni de taches.

Utilisation quotidienne

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation. Reportez-vous au chapitre « RÉGLA-GE ET DÉPART D'UN PROGRAMME ».

3. Si le voyant du réservoir de sel régénérant est allumé, remplissez celui-ci.

4. Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage.

5. Chargez les paniers.

6. Ajoutez du produit de lavage.
7. Réglez et lancez le programme adapté au type de vaisselle et au degré de salissure.

Chargement des paniers

Reportez-vous à la brochure fournie pour consulter des exemples de charge des paniers.

• Utilisez uniquement cet appareil pour laver des articles qui peuvent passer au lave-vaisselle.
• Ne mettez pas dans le lave-vaisselle des articles en bois, en corne, en aluminium, en étain et en cuivre.
• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
• Enlevez les restes d'aliments sur les articles.

Pour régler la quantité de liquide de rinçage libérée, tournez le sélecteur entre la position 1 (quantité minimale) et la position 4 (quantité maximale).

• Laissez tremper les casseroles contenant des restes d'aliments brûlés.
• Chargez les articles creux (tasses, verres et casseroles) en les retournant.
• La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ni se chevaucher. Mélangez les cuillères avec d'autres couverts.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le panier à couverts.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.
• Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

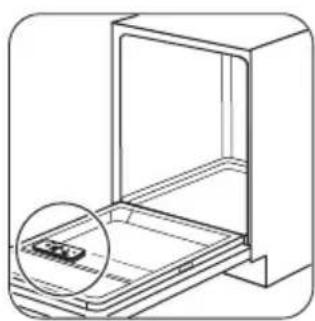

Utilisation du produit de lavage

Attention Utilisez uniquement des produits de lavage pour lave-vaisselle.

N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur allage du produit de lavage.

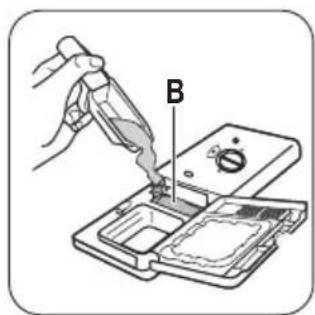

Versez du produit de lava- ge ou placez une pastille dans le compartiment (A).

B

Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartiment (B).

Les pastilles de détergent ne se dissolvent pas complètement avec des programmes courts et des résidus de détergent peuvent apparaître sur la vaisselle. Nous recommandons d'utiliser des pastilles de détergent avec des programmes longs.

Réglage et départ d'un programme

Mode Programmation

L'appareil doit être en mode Programmation pour effectuer certaines opérations.

L'appareil se trouve en mode Programmation lorsque, après sa mise en marche :

• Les voyants des 2 touches correspondant au programme s'allument.
• Deux lignes horizontales s'affichent à l'écran.

Si le bandeau de commande indique d'autres conditions, maintenez enfoncées simultanément les touches de fonction (B) et (C) jusqu'à ce que l'appareil passe en mode Programmation.

Démarrage d'un programme sans départ différé

1. Ouvrez le robinet d'eau.
2. Pour régler un programme, laissez la porte de l'appareil entrouverte.
3. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Le voyant Marche/Arrêt s'allume.
4. Assurez-vous que l'appareil est en mode Programmation.
5. Appuyez sur l'une des touches de programme à plusieurs reprises jusqu'à ce que le numéro du programme souhaité clignote.

- Les voyants des phases correspondant au programme sélectionné clignotent.

1. Fermez la porte de l'appareil. Le programme démarre.

2. L'affichage indique le décompte de la durée du programme par intervalles d'une minute.

3. Le voyant correspondant à la phase en cours est allumé.

Démarrage d'un programme avec départ différé

1. Sélectionnez le programme.
2. Appuyez sur la touche de départ différé à plusieurs reprises jusqu'à ce que l'affichage indique la durée du départ différé que vous souhaitez régler (de 1 à 19 heures).

• Le délai clignote sur l'affichage.
• Le voyant du départ différé s'allume.

1. Fermez la porte de l'appareil. Le décompte démarre.

2. L'affichage indique le décompte du départ différé par intervalles d'une heure.

3. Les voyants des phases correspondant au programme sélectionné s'éteignent.

- Lorsque le décompte est terminé, le programme démarre.

– Le voyant de départ différé s'éteigne.
- Le voyant correspondant à la phase en cours s'allume.

– L'affichage indique la durée du programme.

i Vous pouvez régler un programme, des options et le départ différé même si la porte de l'appareil est fermée. Dans ce cas, vous disposez de 3 secondes pour effectuer chaque réglage avant que l'appareil se mette en fonctionnement.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte, l'appareil s'arrête. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Annulation du départ différé au cours du décompte

Appuyez simultanément sur les touches de fonction (B) et (C) et maintenez-les appuyées jusqu'à ce que le voyant des 2 touches de programme s'allument et que deux barres horizontales s'affichent à l'écran.

i Lorsque vous annulez un départ différé, l'appareil revient en mode Programmation. Vous devez définir de nouveau le programme.

Annulation du programme

Appuyez simultanément sur les touches de fonction (B) et (C) et maintenez-les enfoncées jusqu'à ce que le voyant des 2 touches de programme s'allument et que deux barres horizontales s'affichent à l'écran.

i Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

Entretien et nettoyage

Avertissement

Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage.

Contrôlez-les régulièrement et nettoyez-les si nécessaire.

À la fin du programme

Lorsque le programme de lavage est terminé, le voyant de fin s'allume et l'affichage indique 0.

1. Appuyez sur la touche Marche/Arrêt pour mettre à l'arrêt l'appareil. Le voyant Marche/Arrêt s'éteint.
2. Ouvrez la porte de l'appareil.
3. Fermez le robinet d'eau.

- Si vous n'éteignez pas l'appareil, trois minutes après la fin du programme :

– Tous les voyants s'éteignent.

– Une barre horizontale apparaît sur l'affichage.

Cela permet de diminuer la consommation d'énergie.

Si vous appuyez sur une touche quelconque (à l'exception de la touche Marche/Arrêt), l'affichage et les voyants se rallument.

• Pour de meilleurs résultats de séchage, entrouvrez la porte du lave-vaisselle pendant quelques minutes.
• Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.
• Déchargez d'abord le panier inférieur, puis le panier supérieur.

Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inoxydable refroidit plus rapide-

ment que la vaisselle.

Nettoyage des filtres

Pour retirer les filtres (B) et (C), tournez la poignée vers la gauche et enlevez-la. Démontez les filtres (B) et (C). Lavez les filtres à l'eau courante.

Retirez le filtre (A). Lavez le filtre à l'eau courante.

D A

5

Replacez le filtre (A) dans sa position initiale. Assurez-vous qu'il est correctement placé sous les deux guides (D).

Remontez les filtres (B) et (C). Remettez-les en place dans le filtre (A). Tournez la poignée vers la droite jusqu'à la butée.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou s'arrête en cours de programme.

Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si vous n'y par- venez pas, contactez le service après-vente.

Pour certaines anomalies, l'écran affiche un code d'alarme :

• ,10 - L'appareil n'est pas approvisionné en eau.

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion.

Si des résidus ont bouché les orifices des bras d'asper-sion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

Nettoyage extérieur

Nettoyez l'appareil avec un chiffon doux humide.

Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

• ,20 - L'appareil ne se vidange pas.

• ,30 - Le système de sécurité anti-débordement s'est déclenché.

Avertissement Éteignez l'appareil avant de procéder aux vérifications.

Problème Cause possible Solution possible
Le programme ne démarre pas.	La fiche n'est pas branchée à la prise murale.	Branchez la prise d'alimentation.
La porte de l'appareil est ouverte.	Fermez la porte de l'appareil.
	Le fusible de la boîte à fusibles a grillé.	Remplacez le fusible.
	Le départ différé est sélectionné.	Annulez le départ différé ou attendez la fin du décompte.
L'appareil ne se remplit pas d'eau.	Le robinet d'arrivée d'eau est fermé. Ouvrez	le robinet d'eau.
	La pression de l'eau est trop faible.	Contactez votre compagnie des eaux.
	Le robinet d'eau est bouché ou entartré.	Nettoyez le robinet d'eau.
Le filtre du tuyau d'arrivée d'eau est bou-ché.		Nettoyez le filtre.
Le tuyau d'arrivée d'eau est plié ou tor-du.		Vérifiez que la position du tuyau est cor- recte.
Le système de sécurité anti-débordements'est déclenché. Il y a des fuites d'eau dans l'appareil.		Fermez le robinet d'eau et contactez le service après-vente.
L'appareil ne vidange pas l'eau.	Le siphon de l'évier est bouché. Nettoyez le siphon de l'évier.
Vérifiez que la position du tuyau est cor- recte.		Vérifiez que la position du tuyau est cor- recte.

Après les vérifications, mettez l'appareil en fonctionnement. Le programme reprend là où il s'était interrompu. Si le problème persiste, contactez le service après-vente.

Si l'écran affiche d'autres codes d'alarme, contactez le service après-vente.

Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause possible Solution possible
La vaisselle n'est pas propre.	Les filtres sont obstrués.	Nettoyez les filtres.
Les filtres sont mal montés et installés.	Assurez-vous que les filtres sont montés et installés correctement.
	Les bras d'aspersion sont obstrués.	Enlevez les résidus à l'aide d'un objet fin et pointu.
Le programme n'était pas adapté au type de charge et au degré de salissure.		Assurez-vous que le programme est adapté au type de charge et au degré de salissure.
La vaisselle est mal positionnée dans les paniers. L'eau n'a pas pu laver toute la vaisselle.		Vérifiez que la vaisselle est bien placée dans les paniers et que l'eau peut facile-ment laver toute la vaisselle.
Les bras d'aspersion ne pouvaient pas tourner librement.		Vérifiez que la vaisselle est bien placée dans les paniers et qu'elle ne bloque pas les bras d'aspersion.
La quantité de produit de lavage n'était pas suffisante.		Vérifiez que vous ajoutez la bonne quantité de produit de lavage dans le distributeur avant de démarrer un programme.
Il n'y avait pas de produit de lavage dans le distributeur de produit de lavage.		Vérifiez que vous ajoutez du produit de lavage dans le distributeur avant de démarrer un programme.
Traces de calcaire sur la vais-selle.	Le réservoir de sel régénérant est vide. Vérifiez qu'il y a du sel régénérant dans le réservoir de sel régénérant.
Le niveau réglé pour l'adoucisseur d'eau est incorrect.		Assurez-vous que le niveau réglé pour l'adoucisseur d'eau correspond à la durée-té de l'eau de votre région.
Le bouchon du réservoir de sel régéné-rant est dévissé.		Serrez le bouchon.
Traînées et taches blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle.	La quantité de liquide de rinçage libérée est trop importante.	Diminuez la quantité de liquide de rinçage libérée.
La quantité de produit de lavage était ex-cessive.		Vérifiez que vous ajoutez la bonne quantité de produit de lavage dans le distribu-teur avant de démarrer un programme.
Traces de gouttes d'eau sé-chées sur les verres et la vaisselle.	La quantité de liquide de rinçage libérée n'était pas suffisante.	Augmentez la quantité de liquide de rinça-ge libérée.
Il se peut que la qualité du produit de la-vage soit en cause.		Utilisez une autre marque de produit de lavage.
La vaisselle est mouillée. • Le programme n'a pas de phase de séchage.• Le programme comprend une phase de séchage à basse température.		Pour de meilleurs résultats de séchage,entrouvrez la porte pendant quelques minutes.
La vaisselle est mouillée et terne.	Le distributeur de liquide de rinçage est vide.	Vérifiez qu'il y a du liquide de rinçage dans le distributeur de liquide de rinçage.
Il se peut que la qualité du liquide de rinçage soit en cause.		Utilisez une autre marque de liquide de rinçage.
Il se peut que la qualité des pastilles de détergent multifonctions soit en cause.		• Utilisez une autre marque de pastilles de détergent multifonctions.• Activez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles de détergent multi-fonctions.

Activation du distributeur de liquide de rinçage lorsque la fonction « Tout en 1 » est activée

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Le voyant Marche/Arrêt s'allume.
2. Assurez-vous que l'appareil est en mode Programmation. Reportez-vous au chapitre « RÉGLAGE ET DÉPART D'UN PROGRAMME ».
3. Maintenez enfoncées les touches de fonction (B) et (C) simultanément jusqu'à ce que les voyants au-dessus des touches de fonction (A), (B) et (C) clignotent.
4. Appuyez sur la touche de fonction (B).

5. Les voyants au-dessus des touches de fonction (A) et (C) s'éteignent.

6. Le voyant au-dessus de la touche de fonction (B) continue de clignoter.

7. L'affichage indique le réglage choisi pour le distributeur de liquide de rinçage.

0d	désactivé
1d	activé

1. Appuyez sur la touche de fonction (B) pour modifier le réglage.
2. Éteignez l'appareil pour confirmer.
3. Ajustez la quantité de liquide de rinçage libérée.
4. Remplissez le distributeur de liquide de rinçage.

Caracteristiques techniques

Dimensions Largeur / Hauteur / Profondeur (mm) 596 / 818-898 / 575
Branchement électrique Reportez-vous à la plaque signalétique.
Tension 220-240 V
Fréquence 50 Hz
Pression de l'arrivée d'eau Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 )
Arrivée d'eau 1)	Eau froide ou eau chaude2)	max. 60 °C
Capacité Couverts 12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 pouce).
2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager.

Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre

sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

- Veuillez jeter les matériaux d'emballage de manière appropriée. Recyclez les matériaux portant le symbole

Inhalt
