BEDIENUNGSANLEITUNG ZDI16001XA ZANUSSI

DE Benutzerinformation 42

Afwasautomaat

Dishwasher

Lave-vaisselle

Geschirrspüler

USER MANUAL

Inhoud

Elektronische instelling

Sicherheitshinweise	42
Gerätebeschreibung	44
Bedienfeld	44
Programme	46
Optionen	47
Vor der ersten Inbetriebnahme	47

Täglicher Gebrauch	49
Reinigung und Pflege	52
Fehlersuche	52
Technische Daten	55
Umwelttipps	56

Änderungen vorbehalten.

Sicherheitshinweise

Lesen Sie die mitgelieferte Anleitung sorgfältig vor der Montage und dem ersten Gebrauch des Geräts durch. Der Hersteller ist nicht dafür verantwortlich, wenn eine fehlerhafte Montage oder Verwendung Verletzungen und Schäden verursacht. Bewahren Sie die Anleitung zusammen mit dem Gerät für den zukünftigen Gebrauch auf.

Sicherheit von Kindern und schutzbedürftigen Personen

Warnung! Erstickungs- und Verletzungsgefahr oder Gefahr einer dauerhaften Behinderung.

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist. Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie alle Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Montage

Warnung! Das Gerät muss von einer Fachkraft montiert werden.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0 °C absinken könnte.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Wasseranschluss

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichtheiten vorhanden sind.

Warnung! Gefährliche Spannung.

Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine Ummantelung mit einem innenliegenden Netzkabel.

- Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch beschädigt ist. Wenden Sie sich für den Austausch des Wasserzulaufschlauches an den Kundendienst.

Elektrischer Anschluss

Warnung! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an einen Elektriker.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Gebrauch

Warnung! Verletzungsgefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Stellen Sie Messer und Besteck mit scharfen Spitzen mit der Spitze nach unten in den Besteckkorb oder legen Sie sie in eine waagerechte Position.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen, damit von der Tür keine Stolpergefahr ausgeht.
• Setzen oder stellen Sie sich nie auf die offene Tür.

• Geschirrspüler-Reinigungsmittel sind gefährlich. Beachten Sie die Sicherheitsanweisungen auf der Reinigungsmittelverpackung.

• Trinken Sie nicht das Wasser aus dem Gerät und verwenden Sie es nicht zum Spielen.

• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Programm beendet ist. Es könnte sich noch Reinigungsmittel auf dem Geschirr befinden.

Warnung! Stromschlag-, Brand- und Verbrennungsgefahr.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Programms öffnen.

Entsorgung

Warnung! Verletzungs- oder Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

Kundendienst und Reparatur

Wenden Sie sich zur Reparatur des Geräts an den Kundendienst. Wir empfehlen nur Originalersatzteile zu verwenden.

Wenn Sie sich an den Kundendienst wenden, sollten Sie folgende Angaben, die Sie auf dem Typenschild finden, zur Hand haben.

Modell: ....

PNC: ....

Seriennummer: ......

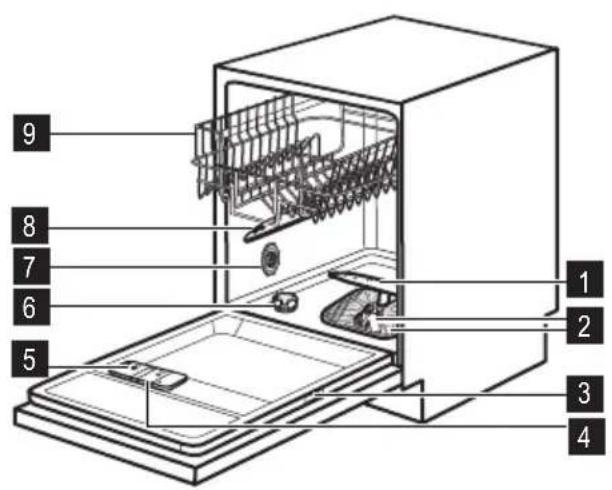

1 Unterer Sprüharm
2 Filter
3 Typenschild
4 Klarspülmittel-Dosierer
5 Reinigungsmittelbehälter
6 Salzbehälter
7 Wasserhärtestufen-Wähler
8 Oberer Sprüharm
9 Oberkorb

Bedienfeld

1 Display
2 Kontrolllampen
3 Kontrolllampe „Ein/Aus“
4 Taste „Ein/Aus“
5 Taste „Zeitvorwahl“

6 Taste „Multitab“
7 Programmtaste (nach unten)
8 Programmtaste (nach oben)
9 Funktionstasten

Kontrolllampen Beschreibung
	Kontrolllampe „Hauptspülgang“.
	Kontrolllampe „Trocknungsphase“.
→|	Kontrolllampe „Programmende“.
S	Kontrolllampe „Salz“. Diese Kontrolllampe erlischt während des Programmbetriebs.
	Kontrolllampe „Klarspülmittel“. Diese Kontrolllampe erlischt während des Programmbetriebs.

Programme

Programm1)	Verschmutzungsgrad Beladung	Programmphasen Energie (kWh)	Wasser (l)
1Rinse and Hold2)	Alle Vorspülen 0,1 4
2Intensive	Stark verschmutztGeschirr, Besteck, Töpfe und Pfannen	VorspülenHauptspülgang 70 °CSpülgängeTrocknen	1,6-1,8 22-24
3AUTOMATIC3)	AlleGeschirr, Besteck, Töpfe und Pfannen	VorspülenHauptspülgang 45 °Coder 70 °CSpülgängeTrocknen	1,1-1,8 12-23
4Quick A 30 Min4)	Vor Kurzem benutztesGeschirrGeschirr und Besteck	Hauptspülgang 60 °CSpülgang	0,9 9
5Economy5)	Normal verschmutztGeschirr und Besteck	VorspülenHauptspülgang 50 °CSpülgängeTrocknen	1,0-1,1 13-15
6Delicate	Normal oder leicht ver-schmutztEmpfindliches Geschirr und Gläser	Hauptspülgang 45 °CSpülgängeTrocknen	0,8-0,9 14-15
7Plate warmer6)	Spülgang 70 °C 0,8 4

1) Das Display zeigt die Programmdauer an. Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung, die ausgewählten Optionen und die Geschirrmenge können die Programmdauer und die Verbrauchswerte verändern.

2) Verwenden Sie dieses Programm zum schnellen Abspülen des Geschirrs. Damit wird vermieden, dass sich Essensreste am Geschirr festsetzen und unangenehme Gerüche aus dem Gerät entweichen. Verwenden Sie für dieses Programm kein Reinigungsmittel.

3) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmdauer ein.

4) Mit diesem Programm können Sie vor Kurzem benutztes Geschirr spülen. Sie erhalten ein gutes Spülergebnis in einer kurzen Zeit.

5) Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

6) Dieses Programm erwärmt das Geschirr vor seiner Verwendung oder entfernt den Staub von lange nicht benutztem Geschirr. Verwenden Sie für dieses Programm kein Reinigungsmittel.

Multitab-Funktion

Schalten Sie diese Funktion nur ein, wenn Sie Kombi-Reinigungstabletten verwenden.

Die Funktion Multitab sperrt automatisch die Zufuhr von Klarspülmittel und Salz. Die entsprechenden Anzeigen sind ausgeschaltet.

Die Programmdauer kann sich verlängern.

Einschalten der Funktion Multitab

Schalten Sie die Funktion „Multitab“ vor dem Beginn eines Programms ein oder aus. Sie können diese Funktion nicht während eines laufenden Programms ein- oder ausschalten.

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe „EINSTELLEN UND STARTEN EINES PROGRAMMS“.
3. Drücken Sie die Taste „Multitab“, die Multitab-Kontrolllampe leuchtet auf.

Vor der ersten Inbetriebnahme

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht. Stellen Sie ihn bei Bedarf entsprechend ein. Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

2. Füllen Sie den Salzbehälter.

3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel.

4. Drehen Sie den Wasserhahn auf.

5. Möglicherweise haben sich im Gerät Verarbeitungs-rückstände angesammelt. Starten Sie ein Programm, um diese zu entfernen. Verwenden Sie kein Reinigungsmittel und beladen Sie die Körbe nicht.

Schalten Sie die Funktion Multitab ein, wenn Sie Kombi-Reinigungstabletten verwenden. Diese Tab-

Die Funktion bleibt so lange eingeschaltet, bis Sie von Ihnen ausgeschaltet wird. Drücken Sie die Taste „Multitab“, die Multitab-Kontrolllampe erlischt.

Wenn Sie die Kombi-Reinigungstabletten nicht mehr benutzen, führen Sie zur separaten Verwendung von Reinigungsmittel, Klarspülmittel und Geschirrspülsalz die folgenden Schritte aus:

1. Schalten Sie die Funktion Multitab aus.
2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
3. Stellen Sie sicher, dass Salzbehälter und Klarspülmittel-Dosierer aufgefüllt sind.
4. Starten Sie das kürzeste Programm mit einem Spülgang ohne Reinigungsmittel und ohne Geschirr.
5. Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihrer Region ein.
6. Stellen Sie die Menge des Klarspülmittels ein.

letten enthalten das Reinigungsmittel, Klarspülmittel und andere Zusätze. Achten Sie darauf, dass die Tabletten der Wasserhärte in Ihrer Region entsprechen. Beachten Sie die Anweisungen auf der Reinigungsmittelverpackung.

Einstellen des Wasserenthärters

Hartes Wasser enthält viele Mineralien, die das Gerät beschädigen können und zu schlechten Spülergebnissen führen. Der Wasserenthärter neutralisiert diese Mineralien. Das Geschirrspülsalz hält den Wasserenthärter sauber und in gutem Zustand. Beachten Sie für die richtige Einstellung des Wasserenthärters nachfolgende Tabelle. Sie stellt sicher, dass der Wasserenthärter die richtige Menge Geschirrspülsalz und Wasser verwendet.

Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Wasserhärte				Wasserenthärter-Einstellung
Deutsche Wasserhärtegrade (°dH)	Französische Wasserhärtegrade (°fH)	mmol/l Clarke	Wasserhärtegra-de	Manuell Elektio-nisch
51 - 70 91 - 125	9.1 - 12.5 64 - 88			21)	10
43 - 50 76 - 90	7.6 - 9.0 53 - 63			21)	9
37 - 42 65 - 75	6.5 - 7.5 46 - 52			21)	8
29 - 36 51 - 64	5.1 - 6.4 36 - 45			21)	7
23 - 28 40 - 50	4.0 - 5.0 28 - 35			21)	6
19 - 22 33 - 39	3.3 - 3.9 23 - 27			21)	51)
15 - 18 26 - 32	2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25	1.9 - 2.5 13 - 17 1 3
4 - 10 7 - 18	0.7 - 1.8 5 - 12 1 2
<4 <7 <0.7	<5			12)	12)

1) Werkseinstellung.
2) Verwenden Sie kein Salz bei diesen Werten.

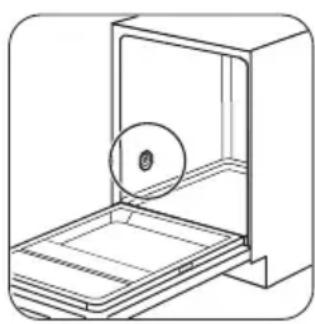

Manuelle Einstellung

2
Stellen Sie den Wasser-härtestufen-Wähler auf Stufe 1 oder 2.

Elektronische Einstellung

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten. Die Kontrolllampe „Ein/Aus“ leuchtet.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe „Einstellen und Starten eines Programms“.

3. Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis die Kontrolllampen über den Funktionstasten (A), (B) und (C) zu blinken beginnen.

4. Drücken Sie die Funktionstaste (A).

5. Die Kontrolllampen über den Funktionstasten (B) und (C) erlöschen.

6. Die Kontrolllampe über der Funktionstaste (A) blinkt weiterhin.

7. Das Display zeigt die Einstellung des Wasserenthärters an. Zum Beispiel: SL = Stufe 5 .

8. Drücken Sie wiederholt die Funktionstaste (A), um die Einstellung zu ändern.

9. Schalten Sie das Gerät zur Bestätigung aus.

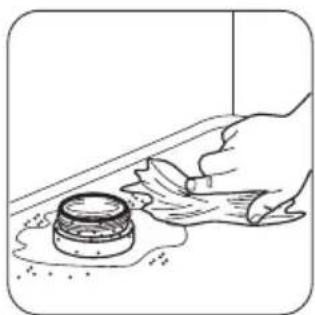

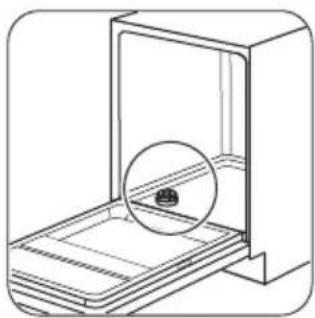

Füllen des Salzbehälters

Vorsicht! Verwenden Sie nur Spezialsalz für Geschirrspüler. Andere Produkte können das Gerät nädigen.

Beim Befüllen des Salzbehälters können Wasser und Salz austreten. Korrosionsgefahr. Starten Sie ein Programm, nachdem Sie den Salzbehälter befüllt haben, um die Korrosion zu vermeiden.

Füllen Sie 1 Liter Wasser in den Salzbehälter (nur beim ersten Mal).

Füllen des Klarspülmittel-Dosierers

Vorsicht! Verwenden Sie ausschließlich speziell für Geschirrspüler bestimmte Klarspülmittel. Andere Produkte können das Gerät beschädigen.

Täglicher Gebrauch

1. Drehen Sie den Wasserhahn auf.
2. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe „EINSTELLEN UND STARTEN EINES PROGRAMMS“.
3. Füllen Sie den Salzbehälter auf, wenn die Salz-Kontrolllampe leuchtet.

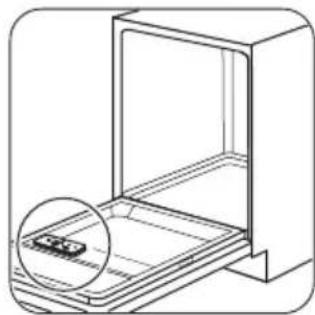

Das Klarspülmittel lässt das Geschirr während der letzten Spülphase ohne Streifen und Flecken trock-

Sie können die Zugabemenge des Klarspülmittels einstellen, indem Sie den entsprechenden Regler zwischen Position 1 (geringste Menge) und Position 4 (größte Menge) einstellen.

- Leuchtet die Klarspülmittel-Kontrolllampe, füllen Sie den Klarspülmittel-Dosierer.

1. Beladen Sie die Körbe.
2. Füllen Sie Reinigungsmittel ein.
3. Stellen Sie je nach Beladung und Verschmutzungsgrad das passende Programm ein.

Beladen der Körbe

i Beispiele für die Beladung der Körbe finden Sie in der mitgelieferten Broschüre.

• Spülen Sie im Gerät nur spülmaschinenfestes Geschirr.
• Spülen Sie im Gerät keine Geschirrteile aus Holz, Horn, Aluminium, Zinn oder Kupfer.
• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
  • Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Stellen Sie sicher, dass Geschirr und Besteck nicht aneinander haften. Mischen Sie Löffel mit anderem Besteck.
• Achten Sie darauf, dass Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Ordnen Sie leichte Gegenstände im Oberkorb an. Achten Sie darauf, dass diese nicht verrutschen können.
• Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Programm starten.

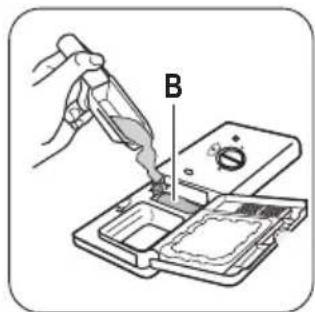

Verwendung des Reinigungsmittels

Vorsicht! Verwenden Sie ausschließlich speziell für Geschirrspüler bestimmte Reinigungsmittel.
Verwenden Sie nicht mehr als die angegebene Reinigungsmittelmenge. Siehe hierzu die Angaben auf der Reinigungsmittelverpackung.

Füllen Sie das Reinigungsmittel oder legen Sie den Geschirrspüler-Tab in den Behälter (A).

B

移动

Wenn das Programm einen Vorspülgang hat, füllen Sie eine kleine Menge Reinigungsmittel in das Fach (B).

4

i Geschirrspüler-Tabs lösen sich bei kurzen Programmen nicht vollständig auf, sodass Reinigungsmittelreste auf dem Geschirr haften bleiben können. Wir empfehlen daher, Geschirrspüler-Tabs nur bei langen Programmen zu verwenden.

Einstellen und Starten eines Programms

Einstellmodus

Das Gerät muss sich für einige Einstellungen im Einstellmodus befinden.

Das Gerät ist im Einstellmodus, wenn nach dem Einschalten:

• Die Kontrolllampen der 2 Programmtasten aufleuchten.
- Im Display zwei horizontale Balken angezeigt werden. Wenn im Bedienfeld andere Bedingungen angezeigt werden, halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis sich das Gerät im Einstellmodus befindet.

Starten eines Programms ohne Zeitvorwahl

1. Drehen Sie den Wasserhahn auf.
2. Lassen Sie die Gerätetür halb offen, um ein Programm einzustellen.
3. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten. Die Kontrolllampe „Ein/Aus“ leuchtet.
4. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
5. Drücken Sie eine der Programmtasten wiederholt, bis die Nummer des gewünschten Programms im Display blinkt.

- Die Phasen-Kontrolllampen des eingestellten Programms blinken.

1. Schließen Sie die Gerätetür. Das Programm wird gestartet.

- Das Display zeigt die Programmdauer an, die in 1-Minuten-Schritten zurückgezählt wird.

- Die Kontrolllampe der laufenden Phase leuchtet auf.

Starten eines Programms mit Zeitvorwahl

1. Wählen Sie das Programm.

2. Drücken Sie wiederholt die Zeitvorwahl-Taste, bis das Display die gewünschte Zeitvorwahl anzeigt (1 bis 19 Stunden).

• Die Zeitvorwahl blinkt im Display.

• Die Kontrolllampe der Zeitvorwahl leuchtet auf.

1. Schließen Sie die Gerätetür. Der Ablauf der Zeitvorwahl beginnt.

- Das Display zeigt den Ablauf der Zeitvorwahl, die in Schritten von jeweils 1 Stunde abnimmt.

- Die Phasenkontrolllampen des eingestellten Programms erlöschen.

- Nach Ablauf der Zeitvorwahl wird das Programm gestartet.

– Die Kontrolllampe „Zeitvorwahl“ erlischt.

– Die Kontrolllampe des laufenden Programmabschnitts leuchtet auf.

– Das Display zeigt die Programmdauer an.

i Sie können das Programm, die Funktionen und die Zeitvorwahl auch bei geschlossener Tür einstellen. In diesem Fall haben Sie nur 3 Sekunden nach jeder Einstellung, bevor das Gerät startet.

Öffnen der Tür während eines laufenden Programms

Wenn Sie die Tür öffnen, unterbricht das Gerät das Programm. Wenn Sie die Tür wieder schließen, läuft das Programm ab dem Zeitpunkt der Unterbrechung weiter.

Abbrechen einer eingestellten Zeitvorwahl während des Countdowns

Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis zwei horizontale Statusbalken angezeigt werden und die Kontrolllampen der beiden Programmtasten aufleuchten.

Wenn Sie die Zeitvorwahl abbrechen, kehrt das Gerät in den Einstellmodus zurück. In diesem Fall müssen Sie das Programm erneut einstellen.

Abbrechen des Programms

Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis zwei horizontale Statusbalken angezeigt werden und die Kontrolllampen der beiden Programmtasten aufleuchten.

i Bevor Sie ein neues Programm starten, stellen Sie sicher, dass der Reinigungsmittelbehälter gefüllt ist.

Am Programmende

Wenn das Programm beendet ist, leuchtet die Kontroll-lampe „Programmende“ und das Display zeigt 0 an.

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät auszuschalten. Die Kontrolllampe „Ein/Aus“ erlischt.

2. Öffnen Sie die Gerätetür.

3. Schließen Sie den Wasserhahn.

- Wenn Sie das Gerät nicht innerhalb von drei Minuten nach Ende eines Programms ausschalten:

– Erlöschen alle Kontrolllampen.

– Zeigt das Display eine einzelne horizontale Statusleiste an.

Diese Funktion hilft bei der Senkung des Energieverbrauchs.

Das Display und die Kontrolllampen leuchten wieder, wenn Sie eine beliebige Taste (nicht die Ein/Aus-Taste) drücken.

• Um bessere Trocknungsergebnisse zu erzielen, lassen Sie die Gerätetür für einige Minuten einen Spaltbreit offen.
• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist stoßempfindlich.

- Nehmen Sie das Geschirr zuerst aus dem Unterkorb und dann aus dem Oberkorb.

Reinigung und Pflege

! Warnung!

Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

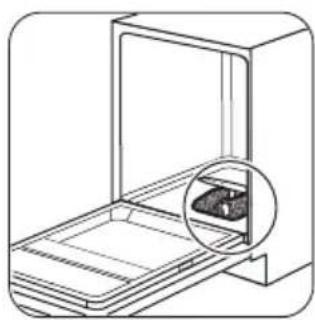

i Verschmutzte Filter und verstopfte Sprüharme beeinträchtigen das Spülergebnis.

Prüfen Sie die Filter regelmäßig und reinigen Sie diese, falls nötig.

Reinigen der Filter

Zum Entfernen der Filter (B) und (C) den Hebel gegen den Uhrzeigersinn drehen und entfernen. Ziehen Sie die Filter (B) und (C) auseinander. Reinigen Sie die Filter mit Wasser.

4

Entfernen Sie Filter (A). Reinigen Sie den Filter mit Wasser.

Fehlersuche

Das Gerät startet nicht oder bleibt während des Betriebs stehen.

An den Innenseiten und an der Tür des Gerätes kann sich Wasser niederschlagen. Edelstahl kühlt schneller ab als Geschirr.

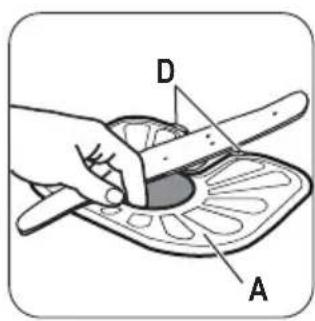

Setzen Sie Filter (A) wieder in der ursprünglichen Position ein. Vergewissern Sie sich, dass er korrekt unter den beiden Führungen (D) sitzt.

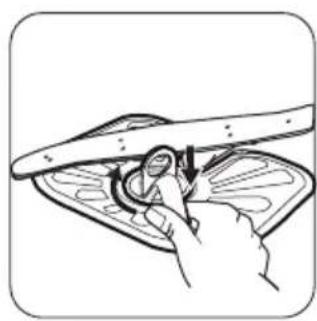

Setzen Sie die Filter (B) und (C) zusammen. Setzen Sie sie in den Filter (A) ein. Drehen Sie den Hebel nach rechts, bis er einrastet.

Eine falsche Anordnung der Filter führt zu schlechten Spülergebnissen und kann das Gerät beschädigen.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus. Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem dünnen spitzen Gegenstand.

Reinigen der Außenseiten

Reinigen Sie das Geräts mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen oder Lösungsmittel.

Versuchen Sie zunächst selbst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn Sie keine Lösung finden, wenden Sie sich an den Kundendienst.

Bei manchen Störungen zeigt das Display einen Alarm-code an:

• ,10 - Es läuft kein Wasser in das Gerät.
• ,20 - Das Gerät pumpt das Wasser nicht ab.

• ,30 - Die Aquasafe-Einrichtung ist ausgelöst.

⚠️ Warnung! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Problem Mögliche Ursache Mögliche Abhilfe
Das Programm startet nicht. Der	Netzstecker steckt nicht richtig in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Gerätetür ist offen. Schließen Sie die Gerätetür.
Die Sicherung im Sicherungskasten ist durchgebrannt.		Setzen Sie eine neue Sicherung ein.
	Die Zeitvorwahl ist eingestellt.	Brechen Sie die Zeitvorwahl ab oder war- ten Sie auf das Ende des Countdowns.
Es läuft kein Wasser in das Gerät.	Der Wasserhahn ist geschlossen. Drehen Sie den Wasserhahn auf.
	Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihr örtliches Wasser- versorgungsunternehmen.
Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.		Reinigen Sie den Wasserhahn.
Der Filter im Wasserzulaufschlauch ist verstopft.		Reinigen Sie den Filter.
Der Wasserzulaufschlauch ist geknickt oder gebogen.		Vergewissern Sie sich, dass der Schlauch ordnungsgemäß angebracht ist.
Das Aqua-Control-System ist einge- schaltet. Im Gerät sind Wasserlecks auf- getreten.		Drehen Sie den Wasserhahn zu und wen- den Sie sich an den Kundendienst.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen Sie den Siphon.
Der Wasserablaufschlauch ist geknickt oder gebogen.		Vergewissern Sie sich, dass der Schlauch ordnungsgemäß angebracht ist.

Schalten Sie das Gerät nach der Überprüfung wieder ein.

Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

Zeigt das Display andere Alarmcodes an, wenden Sie sich an den Kundendienst.

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend.

Störung Mögliche Ursache Mögliche Abhilfe

Das Geschirr ist nicht sauber. Die Filter sind verstopft. Reinigen Sie die Filter.

Störung Mögliche Ursache Mögliche Abhilfe
Die Filter sind nicht richtig zusammengebaut und eingesetzt worden.		Kontrollieren Sie, dass die Filter sauber und richtig eingesetzt sind.
Die Sprüharme sind verstopft.	Entfernen Sie die Speisereste mit einem	dünnen spitzen Gegenstand.
Das ausgewählte Programm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Achten Sie darauf, dass das Programm für die Art der Beladung und den Verschmutzungsgrad geeignet ist.
Falsche Anordnung der Geschirrteile in den Körben. Das Wasser konnte nicht alle Geschirrteile erreichen.		Achten Sie darauf, dass das Geschirr richtig in die Körbe geladen wird und das Wasser leicht alle Geschirrteile erreicht.
Die Sprüharme konnten sich nicht frei drehen.		Achten Sie darauf, dass das Geschirr richtig in die Körbe geladen wird und nicht die Sprüharme behindert.
Die Reinigungsmittelmenge war nicht ausreichend.		Bevor Sie ein neues Programm starten, prüfen Sie, ob der Reinigungsmittelbehälter mit der richtigen Menge Reinigungsmittel gefüllt ist.
Es befand sich kein Reinigungsmittel im Behälter.		Füllen Sie den Reinigungsmittelbehälter mit Reinigungsmittel, bevor Sie ein neues Programm starten.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Stellen Sie sicher, dass der Salzbehälter mit Geschirrspülsalz gefüllt ist.
Der Wasserenthärter ist nicht auf die richtige Stufe gestellt.		Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht.
	Der Deckel des Salzbehälters ist locker.	Drehen Sie den Deckel fest zu.
Weiße Streifen und Flecken oder blau schimmernder Be-lag auf Gläsern und Geschirr.	Die zugegebene Klarspülmittelmenge ist zu hoch.	Verringern Sie die Menge des Klarspülmittels.
Die Reinigungsmittelmenge war zu hoch.		Bevor Sie ein neues Programm starten, prüfen Sie, ob der Reinigungsmittelbehälter mit der richtigen Menge Reinigungsmittel gefüllt ist.
Getrocknete Wassertropfen auf Gläsern und Geschirr.	Die zugegebene Klarspülmittelmenge ist zu niedrig.	Erhöhen Sie die Menge des Klarspülmittels.
Die Ursache kann in der Qualität des Reinigungsmittels liegen.		Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. • Es wurde ein Programm ohne Trocknungsphase gewählt.• Es wurde ein Programm mit einer niedrigen Trocknungstemperatur gewählt.		Um bessere Trocknungsergebnisse zu erreichen, lassen Sie die Gerätetür einige Minuten lang einen Spaltbreit offen.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer. Stellen	Sie sicher, dass der Klarspülmittel-Dosierer gefüllt ist.
Die Ursache kann in der Qualität des Klarspülmittels liegen.		Verwenden Sie eine andere Klarspülmittelmarke.
Die Ursache kann in der Qualität der Kombi-Reinigungstablette liegen.		• Verwenden Sie eine andere Tablettenmarke.• Schalten Sie den Klarspülmittel-Dosierer ein und verwenden Sie ihn zusammen mit den Kombi-Reinigungstabletten.

Einschalten des Klarspülmittel-Dosierers bei eingeschalteter Funktion „Multitab“

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten. Die Kontrolllampe „Ein/Aus“ leuchtet.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe „Einstellen und Starten eines Programms“.
3. Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis die Kontrolllampen über den Funktionstasten (A), (B) und (C) zu blinken beginnen.
4. Drücken Sie Funktionstaste (B).
5. Die Kontrolllampen über den Funktionstasten (A) und (C) erlöschen.

• Die Kontrolllampe der Funktionstaste (B) blinkt weiterhin.
- Das Display zeigt die Einstellung des Klarspülmittel-Dosierers an.

0d	Aus
1d	Ein

1. Drücken Sie zur Einstellungsänderung die Funktions-taste (B).
2. Schalten Sie das Gerät zur Bestätigung aus.
3. Stellen Sie die Menge des Klarspülmittels ein.
4. Füllen Sie den Klarspülmittel-Dosierer.

Technische Daten

Abmessungen Breite / Höhe / Tiefe (mm) 596 / 818-898 / 575
Elektrischer Anschluss Siehe Typenschild.
Spannung 220-240 V
Frequenz 50 Hz
Wasserdruck Min. / max. (bar / MPa) (0.5 / 0.05) / (8 / 0.8)
Wasserversorgung1)	Kalt- oder Warmwasser2)	max. 60 °C

Fassungsvermögen Gedecke 12

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.
2) Wenn Sie Heißwasser mit umweltfreundlichen, alternativen Energiequellen (z.B. Solaranlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer

Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

- Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. Recyceln Sie Materialien mit dem Symbol 🌐.
