Type de produit	Système audio home cinéma 5.1
Marque	YAMAHA
Modèle	YHT292
Ampli-tuner AV	HTR-6230
Enceintes avant (x2)	NS-B280
Enceinte centrale	NS-B280
Enceintes surround (x2)	NS-B280
Caisson de basses	NS-SW280
Puissance totale (estimate)	~500 W
Impédance des enceintes	6 ohms
Connectivité vidéo	Entrée vidéo composite, sortie moniteur, HDMI (selon modèle)
Connectivité audio	Entrée audio numérique coaxiale, entrées audio analogiques (CD, MD/CD-R, DVR, DTV/CBL, PORTABLE)
Syntoniseur	FM/AM avec antennes fournies
Alimentation	Secteur 220-240 V, 50/60 Hz
Dimensions ampli (L x H x P, estimate)	435 x 151 x 365 mm
Poids ampli (estimate)	~8 kg
Dimensions enceinte (estimate)	150 x 250 x 120 mm
Poids enceinte (estimate)	~1,5 kg
Accessoires inclus	Câbles d'enceinte, câble de caisson, antennes FM et AM, télécommande, piles
Fonctions principales	Son surround 5.1, modes d'écoute multiples, syntoniseur FM/AM, entrée portable
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ni de liquides.
Sécurité	Débrancher avant toute connexion ; utiliser une prise secteur adaptée ; éviter l'humidité.
Pièces détachées et réparabilité	Contacter le service après-vente Yamaha pour pièces et réparations.

FOIRE AUX QUESTIONS - YHT292 YAMAHA

Comment brancher les enceintes à l'ampli-tuner ?

Utilisez les câbles d'enceinte fournis. Dénudez les fils sur 10 mm, torsadez-les, puis branchez le fil rouge à la borne positive (+) et l'autre fil à la borne négative (-) de chaque enceinte et de l'ampli-tuner. Veillez à respecter la polarité.

Comment connecter le téléviseur au système ?

Utilisez un câble vidéo RCA/cinch (non fourni) pour relier la prise MONITOR OUT de l'ampli-tuner à une entrée vidéo composite du téléviseur. Pour les connexions HDMI, voir la question correspondante.

Quels câbles sont nécessaires pour un lecteur DVD ?

Un câble vidéo RCA/cinch pour la vidéo composite (prise DVD VIDEO de l'ampli) et un câble audio numérique coaxial pour l'audio (prise DVD DIGITAL INPUT).

Comment utiliser la connexion HDMI ?

Branchez un câble HDMI de la prise HDMI OUT de l'ampli-tuner à une entrée HDMI du téléviseur. Branchez les sources (lecteur DVD, décodeur) aux prises HDMI DVD et DTV/CBL. Note : l'audio HDMI est transmis au téléviseur, pas aux enceintes de l'ampli ; pour écouter via les enceintes, ajoutez une connexion audio analogique ou numérique et coupez le son du téléviseur.

Comment brancher des antennes FM et AM ?

Branchez l'antenne cadre AM aux bornes AM et l'antenne FM intérieure à la prise FM de l'ampli-tuner. Déployez les antennes pour une meilleure réception.

Puis-je connecter un baladeur MP3 ?

Oui, utilisez un câble audio à mini-fiches stéréo 3,5 mm (non fourni) pour brancher la sortie casque du baladeur à la prise PORTABLE située en façade de l'ampli-tuner.

Quelle est la puissance totale du système ?

La puissance totale approximative est de 500 W, avec 100 W par canal (5 canaux) et 100 W pour le caisson de basses. Les valeurs exactes peuvent varier selon les réglages.

Que faire si je n'ai aucun son ?

Vérifiez que tous les appareils sont sous tension et que les câbles sont correctement branchés. Assurez-vous que la source est sélectionnée sur l'ampli-tuner (ex. DVD, TV). Vérifiez le volume et que le mode MUTE n'est pas activé. Si vous utilisez HDMI, assurez-vous d'avoir une connexion audio supplémentaire (voir question HDMI).

Comment nettoyer le système ?

Utilisez un chiffon doux et sec pour dépoussiérer les appareils. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Évitez tout contact avec des liquides.

Où trouver le mode d'emploi complet ?

Le mode d'emploi complet est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI YHT292 YAMAHA

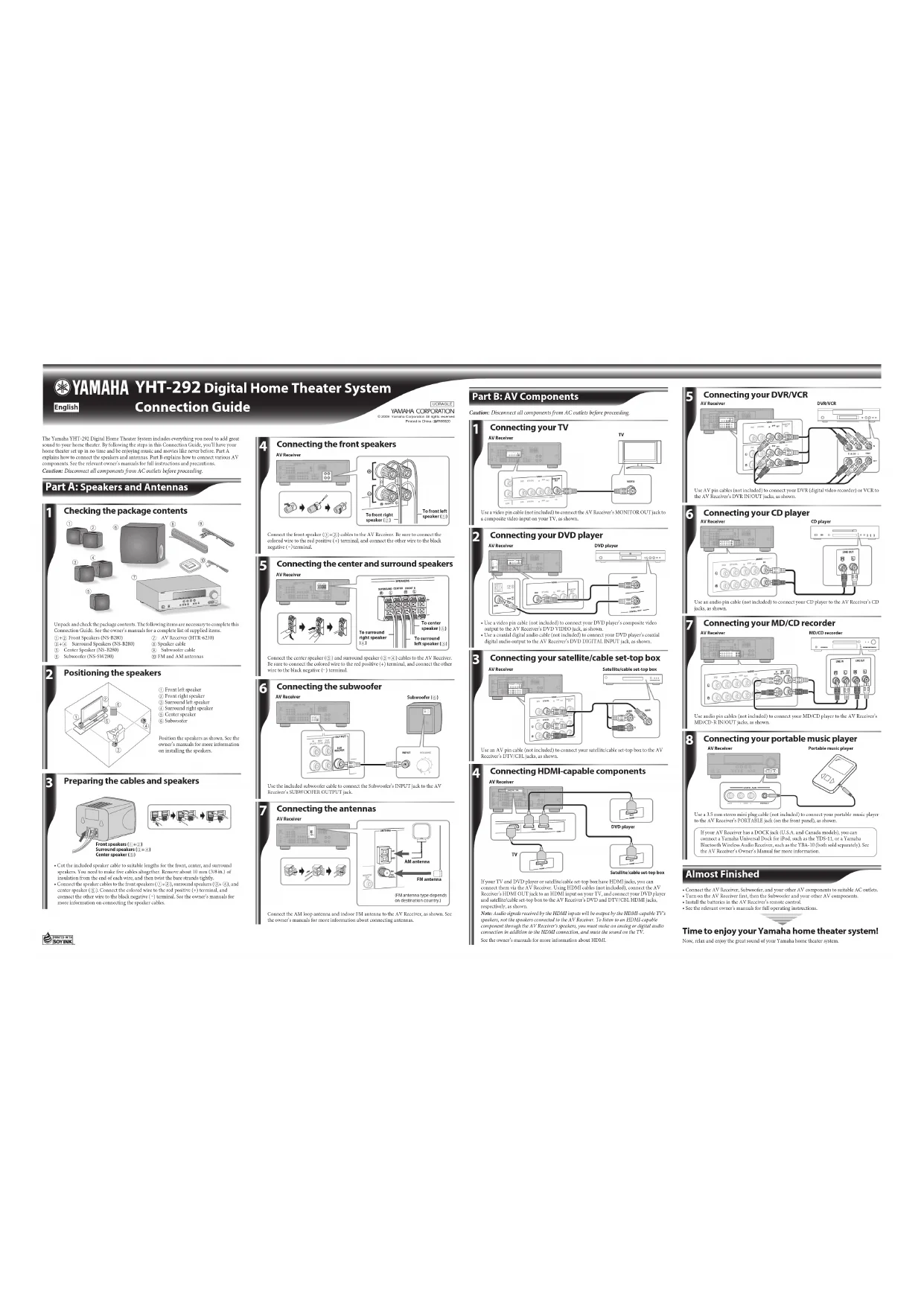

YAMAHA YHT-292 Système home cinéma numérique Français Guide de connexion

Le système home cinéma numérique Yamaha YHT-292 propose tout ce qu'il faut pour que votre installation délivre des sonorités extraordinaires. En suivant les étapes de ce Guide de connexion, votre installation sera prête en un rien de temps et vous entendrez votre musique et vos films comme jamais auparavant. La partie A explique comment brancher les enceintes et antennes. La partie B est consacrée à la connexion de divers éléments AV. Voyez les différents modes d'emploi pour plus de renseignements.

ntion: Débranchez tous les éléments des prises secteur avant de poursuivre.

Partie A: Enceintes et antennes

1
Vérifier le contenu de l'emballage

Déballez et vérifiez le contenu de l'emballage. Les éléments suivants sont indispensables pour compléter ce Guide de connexion. Voyez les modes d'emploi pour avoir la liste

complète des éléments fournis.

①+② Enceintes avant (NS-B280)

③+④ Enceintes surround (NS-B280)

⑥ Enceinte centrale (NS-B280

⑥ Subwoofer (NS-SW280)

⑦ Ampli-tuner AV (HTR-6230)

⑧ Câble d'enceinte

⑨ Câble du subwoofer

⑩ Antennes FM et AM

2
Installation des enceintes

① Enceinte avant gauche ② Enceinte avant droite ③ Enceinte surround gauche ④ Enceinte surround droite ⑤ Enceinte centrale ⑥ Subwoofer

Installez les enceintes de la façon illustrée. Voyez les différents modes d'emploi pour en savoir plus sur l'installation des enceintes.

3
Préparation des câbles et des enceintes

- Coupez le câble d'enceinte fourni en segments adéquats pour les enceintes avant, centrale et surround. Il vous faut cinq câbles en tout. Dénudez l'extrémité de chaque fil sur environ 10 mm puis torsadez convenablement les brins dénudés du fil.

- Branchez les câbles d'enceinte aux enceintes avant (1+2), surround (3+4) et centrale (5). Branchez le fil rouge à la borne rouge positive (+) et l'autre fil à la borne noire négative (-). Voyez les différents modes d'emploi pour en savoir plus sur la connexion des câbles d'enceintes.

4
Connexion des enceintes avant

Branchez les câbles des enceintes avant (①+②) à l'ampli-tuner AV. Veillez à brancher le fil rouge à la borne rouge positive (+) et l'autre fil à la borne noire négative (-).

5
Connexion des enceintes centrale et surround

Branchez les câbles des enceintes centrale (⑤) et surround (③+④) à l'ampli-tuner AV. Veillez à brancher le fil rouge à la borne rouge positive (+) et l'autre fil à la borne noire négative (-).

6
Connexion au subwoofer

Utilisez le câble de subwoofer fourni pour brancher la prise INPUT du subwoofer à la prise SUBWOOFER OUTPUT de l'ampli-tuner AV.

7
Connexion de l'antenne

Branchez l'antenne cadre AM et l'antenne FM intérieure à l'ampli-tuner AV, comme illustré. Voyez les différents modes d'emploi pour en savoir plus sur la connexion des antennes.

Partie B: Eléments AV

Attention: Débranchez tous les éléments des prises secteur avant de poursuivre.

1
Connexion du téléviseur

Utilisez un câble vidéo RCA/cinch (non fourni) pour brancher la prise MONITOR OUT de l'ampli-tuner AV à une entrée vidéo composite du téléviseur.

2
Connexion d'un lecteur DVD

- Utilisez un câble vidéo RCA/cinch (non fourni) pour brancher la prise vidéo composite

du lecteur DVD à l'entrée DVD VIDEO de l'ampli-tuner AV.

- Utilisez un câble audio numérique coaxial (non fourni) pour brancher la sortie audio numérique coaxiale du lecteur DVD à l'entrée DVD DIGITAL INPUT de l'ampli-tuner AV.

3
Connexion d'un décodeur satellite/câble

Utilisez un câble AV RCA/cinch (non fourni) pour brancher le décodeur satellite/câble aux prises DTV/CBL de l'ampli-tunerAV.

4
Connexion d'éléments compatibles HDMI

Si le téléviseur, le lecteur DVD et/ou le décodeur satellite/câble sont pourvus de prises HDMI, vous pouvez les relier via l'ampli-tuner AV. Utilisez des câbles HDMI (non fournis) pour brancher la prise HDMI OUT de l'ampli-tuner AV à une entrée HDMI du téléviseur puis branchez votre lecteur DVD et décodeur satellite/câble respectivement aux prises HDMI DVD et DTV/CBL de l'ampli-tuner AV.

Remarque: Les signaux audio reçus par les entrées HDMI sont transmis aux enceintes du téléviseur compatible HDMI et non aux enceintes branchées à l'ampli-tuner AV. Pour écouter un élément compatible HDMI via les enceintes branchées à l'ampli-tuner AV, il faut établir une connexion audio analogique ou numérique en plus de la connexion HDMI et couper le son sur le téléviseur.

Voyez les différents modes d'emploi pour en savoir plus sur HDMI.

5

Connexion d'un enregistreur vidéo

numérique/magnétoscope

Ampli-tuner AV

Enregistreur vidéo

Utilisez des câbles AV RCA/cinch (non fournis) pour brancher un enregistreur vidéo numérique ou un magnétoscope aux prises DVR IN/OUT de l'ampli-tuner AV.

6
Connexion d'un lecteur CD

Utilisez un câble audio RCA/cinch (non fourni) pour brancher le lecteur CD aux prises CD de l'ampli-tuner AV.

7
Connexion d'un enregistreur MD/CD
Ampli-tuner AV Enregistreur MD/CD

Utilisez des câbles audio RCA/cinch (non fournis) pour brancher le lecteur MD/CD aux prises MD/CD-R IN/OUT de l'ampli-tuner AV.

8
Connexion d'un baladeur

Utilisez un câble à mini-fiches stéréo 3,5 mm (non fourni) pour brancher le baladeur à la prise PORTABLE (en façade) de l'ampli-tuner AV.

Si votre ampli-tuner AV dispose d'une prise DOCK (modèles pour les États-Unis et le Canada), vous pouvez brancher un dock universel Yamaha pour iPod, comme le YDS-11 ou un récepteur audio sans fil bluetooth Yamaha comme le YBA-10 (tous deux disponibles en option). Voyez le mode d'emploi de l'ampli-tuner AV pour en savoir davantage.

Presque terminé

- Branchez l'ampli-tuner AV, le subwoofer et vos autres éléments AV à des prises secteur appropriées. - M ettez d'abord l'ampli-tuner AV sous tension puis le subwoofer et les autres éléments AV. - Insérez les piles dans la télécommande de l'ampli-tuner AV.

- Voyez les différents modes d'emploi pour plus de renseignements sur le fonctionnement.

Profitez maintenant de votre système home cinéma Yamaha!

Détendez-vous et laissez-vous porter par le son exceptionnel de votre système home cinéma Yamaha!
