| Caractéristiques | Détails |
|---|---|
| Type de produit | Lave-vaisselle encastrable |
| Capacité | 14 couverts |
| Dimensions (L x P x H) | 60 x 61 x 86 cm |
| Consommation d'eau | 9,5 litres par cycle |
| Consommation d'énergie | 0,92 kWh par cycle |
| Niveaux de bruit | 49 dB |
| Programmes de lavage | 6 programmes, dont intensif, éco, rapide |
| Fonctionnalités supplémentaires | Départ différé, indicateur de sel, filtre auto-nettoyant |
| Entretien | Nettoyage régulier des filtres, utilisation de détergents adaptés |
| Sécurité | Système de protection anti-débordement, verrouillage enfant |
| Garantie | 2 ans pièces et main d'œuvre |
| Informations supplémentaires | Classe énergétique A+ |
FOIRE AUX QUESTIONS - MDB4949SDE MAYTAG
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice MDB4949SDE - MAYTAG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MDB4949SDE de la marque MAYTAG.

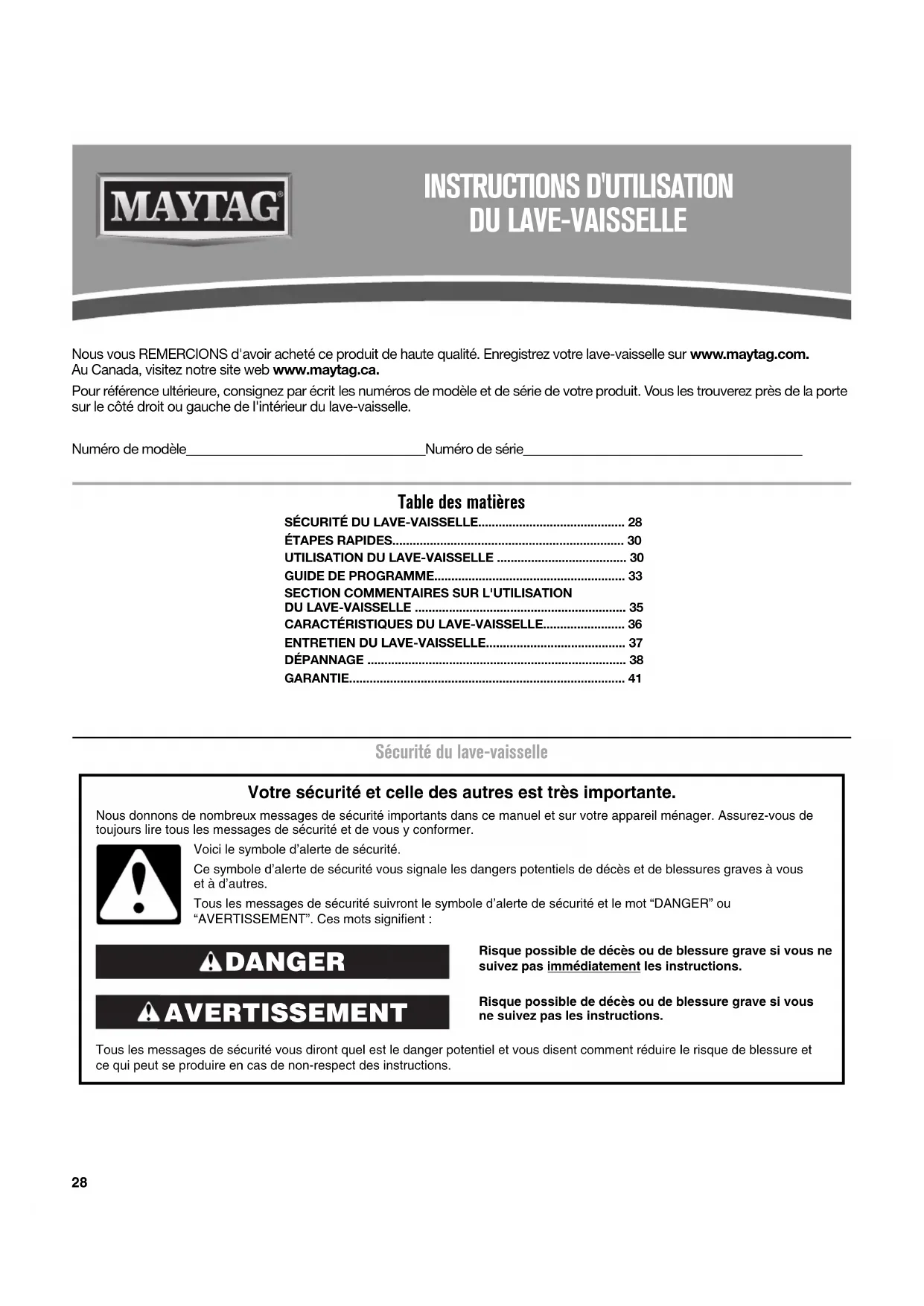

MODE D'EMPLOI MDB4949SDE MAYTAG
AVERTISSEMENT : Lors de l’utilisation du lave-vaisselle, suivre les précautions élémentaires dont les suivantes :
CONSERVEZ CES INSTRUCTIONS
■ Lire la totalité des instructions avant d’utiliser le lave-vaisselle.■ N’utiliser le lave-vaisselle que pour laver la vaisselle.■ Utiliser uniquement les détersifs ou agents de rinçage recommandés pour lave-vaisselle et les garder hors de la portée des enfants.■ Lorsque vous chargez le lave-vaisselle :1) Placer les objets coupants de façon qu’ils ne puissent endommager le joint de la porte; et2) Placer les couteaux le manche vers le haut de façon à ne pas vous couper.■ Ne pas laver d’articles en plastique à moins qu’ils ne soient marqués “Peut aller au lave-vaisselle” ou l’équivalent. Si l’article ne porte aucune indication, vérifier auprès du fabricant.■ Ne pas toucher l’élément chauffant pendant le fonctionnement ou immédiatement après.■ Ne pas faire fonctionner le lave-vaisselle si tous les panneaux de l’enceinte ne sont pas en place.■ Ne pas jouer avec les commandes.■ Ne pas abuser, vous asseoir ni monter sur la porte, le couvercle ou les paniers du lave-vaisselle.■ Pour éviter tout risque d’accident, ne pas laisser les enfants jouer dans ou sur le lave-vaisselle.■ Sous certaines conditions, de l’hydrogène peut se former dans un réseau d’eau chaude inutilisé depuis deux semaines ou plus. L’HYDROGÈNE EST UN GAZ EXPLOSIBLE. Si le système d’eau chaude n’a pas été utilisé depuis un certain temps, laisser couler l’eau chaude des robinets pendant quelques minutes avant de faire fonctionner le lave-vaisselle. Cette mesure permettra à l’hydrogène de s’évaporer. Ce gaz étant inflammable, ne pas fumer ni utiliser de flamme nue pendant cette période.■ Enlever la porte ou le couvercle du compartiment de lavage lorsque vous remplacez ou mettez au rebut un vieux lave-vaisselle.
Pour un lave-vaisselle relié à la terre, branché avec un cordon :Le lave-vaisselle doit être relié à la terre. En cas d'un mauvais fonctionnement ou d'une panne, la mise à terre réduira le risque d'un choc électrique en fournissant le moins de résistance pour le courant électrique. Le lave-vaisselle est équipé d'un cordon avec un conducteur pour relier les appareils à la terre et d'une fiche de mise à la terre. La fiche doit être branchée sur une prise appropriée, installée et reliée à la terre conformément aux codes et règlements locaux.
La connexion incorrecte du conducteur pour relier les appareils à la terre peut causer le risque de choc électrique. Vérifier avec un électricien compétent ou un représentant de service si vous avez des doutes si le lave-vaisselle est correctement relié à la terre. Ne pas modifier la fiche fournie avec le lave-vaisselle; si elle n'entre pas dans la prise, faire installer une prise appropriée par un électricien compétent.
Pour un lave-vaisselle branché en permanence :Le lave-vaisselle doit être branché à un système d'installation électrique permanent en métal relié à la terre, ou un conducteur pour relier les appareils à la terre doit être relié avec les conducteurs du circuit et branché à une borne pour relier les appareils à la terre ou au cordon d'alimentation électrique avec le lave-vaisselle. Risque de basculement Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé. Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer des blessures graves ou des coupures. AVERTISSEMENT Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
malformations et autres déficiences de naissance.30 Étapes rapides Utilisation du lave-vaisselle Préparation et chargement du lave-vaisselle IMPORTANT : Enlever les restes alimentaires, os, cure-dents et autres articles durs de la vaisselle. Enlever les étiquettes des récipients avant de les laver. Modèle de charge de 8 rangements Modèle de charge de 10 rangements Modèle de charge de 12 rangements
Préparer et charger le lave- vaisselle.
Sélectionner un programme et une option (les programmes et options varient selon le modèle). L’affichage est allumé pour les programmes de lavage (A), séchage (B), assainissement ou nettoyage, ainsi que pour le verrouillage des commandes (C).
Verser le détergent et l’agent de rinçage.
Mettre en marche le lave-vaisselle.
ÉTAPE 1 Panier supérieur Panier inférieurPanier supérieur Panier inférieurPanier supérieur Panier inférieur31 ■ Vérifier qu'aucun article ne bloque le distributeur de détergent lorsque la porte du lave-vaisselle est fermée. ■ Charger dans le panier les articles en orientant la surface sale vers le bas et vers l'intérieur (vers le bras d'aspersion), tel qu’illustré. Ceci améliorera les résultats de nettoyage et de séchage. ■ Éviter le chevauchement d'articles tels que bols ou assiettes pouvant retenir les aliments. ■ Placer les articles de plastique, les petites assiettes et les verres dans le panier supérieur. Ne laver au lave-vaisselle que les articles de plastique identifiés comme “lavable au lave- vaisselle”. ■ Pour éviter les bruits de choc et d'entrechoc durant le fonctionnement : Charger la vaisselle de façon à ce que les articles ne se touchent pas les uns les autres. S'assurer que les articles légers sont bien retenus dans les paniers. Verser le détergent REMARQUE : Si vous n'avez pas l'intention d'effectuer un programme de lavage dans l'immédiat, exécuter un programme de rinçage. Ne pas utiliser de détergent. ■ Utiliser uniquement du détergent pour lave-vaisselle automatique. Verser le détergent en poudre, liquide ou en pastille juste avant de démarrer un programme. ■ Un détergent frais pour lave-vaisselle automatique donne de meilleurs résultats de lavage. Conserver le récipient du détergent bien fermé dans un lieu sec et frais. ■ Pour une performance optimale, on recommande l'utilisation d'un détergent en pastille. Détergents pré-mesurés Beaucoup de détergents sont vendus en format pré-mesuré (sachets de gel, pastilles ou sachets de poudre). Ces formats sont idéaux quels que soient la dureté de l'eau et le niveau de saleté. Toujours placer les détergents pré-mesurés dans le compartiment principal et fermer le couvercle. Il est prouvé que les détergents pour lave-vaisselle en pastilles ou en sachet réduisent plus efficacement la formation de pellicule sur la vaisselle que les détergents liquides, en poudre ou en gel. Grâce à l’utilisation régulière de ces pastilles et sachets, la pellicule blanche commencera à diminuer ou à disparaître. L’utilisation d’un agent de rinçage peut aussi vous aider à réduire la fréquence de formation de cette pellicule blanche. Produits sous forme de poudre ou de gel ■ La quantité de détergent à utiliser dépend des éléments suivants : Degré de saleté de la vaisselle - les charges très sales nécessitent plus de détergent. Dureté de l'eau - si l'on n'utilise pas assez de détergent avec une eau dure, la vaisselle ne sera pas parfaitement lavée. Si l'on utilise trop de détergent avec une eau douce, la solution attaquera les articles en verre. Eau douce à moyenne (0 à 6 grains par gallon U.S.) [eau venant d’adoucisseur d'eau général et certains types d'eau du service d'eau de la ville] Eau moyenne à dure (7 à 12 grains par gallon U.S.) [eau de puits et certains types d'eau de la ville] ■ Selon la dureté de l'eau, remplir la section de lavage principal du distributeur tel qu'illustré. REMARQUE : Les quantités indiquées correspondent à l'emploi d'un détergent en poudre standard. Lors de l'utilisation d'un autre détergent pour lave- vaisselle, procéder conformément aux instructions indiquées sur l'emballage. Verser l'agent de rinçage ■ Votre lave-vaisselle est conçu pour utiliser un agent de rinçage afin d'obtenir un séchage satisfaisant. Sans agent de rinçage, la vaisselle et l'intérieur du lave-vaisselle seront trop humides. L'option de séchage avec chaleur ne fonctionnera pas de manière optimale sans agent de rinçage. ■ Un agent de rinçage empêche l'eau de former des gouttelettes qui peuvent laisser des taches ou des coulées en séchant. Il améliore également le séchage en permettant à l'eau de s'écouler de la vaisselle après le rinçage final. ■ Un agent de rinçage aide à réduire l'excès d'humidité sur les paniers à vaisselle et à l'intérieur du lave- vaisselle. ■ Contrôler l'indicateur d'agent de rinçage. Ajouter de l'agent de rinçage lorsque l'indicateur tombe au niveau “Add” (ajouter).Pour ajouter de l'agent de rinçage, tourner le bouchon du distributeur ¼ de tour dans le sens antihoraire et le soulever. Verser l'agent de rinçage dans l'ouverture jusqu'à ce que l'indicateur soit sur “Full” (plein). Remettre en place le bouchon du distributeur et le tourner jusqu'à ce qu'il soit sur “Lock” (verrouillage). S'assurer que le bouchon est bien verrouillé. ■ S'assurer que rien n'empêche le(s) bras d'aspersion de tourner librement. Il est important que le jet d'eau atteigne toutes les surfaces sales. ■ Pour le chargement des couverts, les articles pointus doivent toujours être orientés vers le bas. Orienter certains articles vers le haut et d’autres vers le bas lorsqu’on les place ensemble. ÉTAPE 2
de tour pour verrouiller32 REMARQUE : Pour la plupart des types d'eau, le réglage 2 effectué à l'usine donnera de bons résultats. Si l'eau du domicile est dure ou si l'on remarque la présence d'anneaux ou de taches, essayer un réglage plus élevé. Tourner l'ajusteur à flèche à l'intérieur du distributeur soit à la main, soit en insérant un tournevis à lame plate au centre de la flèche et en tournant. Sélectionner un programme (les programmes varient selon les modèles) Les lave-vaisselle efficaces fonctionnent plus longtemps pour économiser de l'eau et de l'énergie, tout comme une vitesse de conduite réduite permet d'économiser du carburant. Les durées des programmes peuvent augmenter ou diminuer en fonction des sélections. Une estimation des durées des programmes après calibration est énumérée dans le tableau “Descriptions des programmes et des options” dans la section suivante. À chaque pression sur le bouton Cycles (programmes), l’appareil passe au prochain programme disponible. Sélectionner des options (les options varient selon le modèle) Voir les tableaux “Descriptions des programmes et des options” dans la section qui suit. On peut personnaliser les programmes en appuyant sur les options désirées et sur Start/Resume (mise en marche/reprise). Suivi de l’avancement d’un programme du lave- vaisselle. En fonction du modèle, l’avancement du programme est indiqué par l’affichage allumé ou un témoin sur le panneau avant. L’affichage est allumé pour les programmes de lavage (A), séchage (B), assainissement ou nettoyage, ainsi que pour le verrouillage des commandes (C). Il indique également une estimation de la durée restante du programme en heures et minutes. Lorsque la mise en marche est différée, l’affichage indique “h” pour signifier heure, ainsi que le nombre d’heures de délai. Le témoin est de couleur bleue pour le programme de lavage, rouge pour le programme de séchage et verte lorsque le programme est terminé. Démarrer ou reprendre un programme ■ Laisser couler l'eau du robinet le plus proche du lave-vaisselle jusqu'à ce qu'elle soit chaude. Fermer le robinet. ■ Bien fermer la porte. Le verrou de la porte s'engage automatiquement. Sélectionner le programme de lavage et les options souhaités et appuyer sur START/RESUME (mise en marche/reprise) ou appuyer sur START/RESUME pour répéter le même programme et les mêmes options que pour le programme de lavage précédent. ■ On peut ajouter un article à n'importe quel moment avant le début du lavage principal. Ouvrir la porte doucement et ajouter l'article. Bien fermer la porte. Appuyer sur le bouton START/RESUME (mise en marche/reprise); le programme reprend alors automatiquement là où il a été interrompu. Pour les modèles pleinement intégrés (commandes sur la console) ■ Choisir le programme et les options de lavage désirés. ■ Appuyer une fois sur le bouton START/RESUME (mise en marche/reprise) et fermer la porte. Après une courte pause, le programme commence. La porte doit être fermée dans les 3 secondes qui suivent la sélection de START/RESUME. À défaut, les témoins clignotent et le lave-vaisselle ne se met pas en marche. Appuyer à nouveau sur le bouton START/RESUME et fermer la porte dans les 3 secondes. On peut ajouter un article à n'importe quel moment avant le début du lavage principal. Ouvrir la porte doucement et ajouter l'article. Appuyer ensuite sur START/RESUME puis refermer la porte dans les 3 secondes. ÉTAPE 3
C33 Guide de Programme Ces informations concernent plusieurs modèles. Votre lave-vaisselle peut ne pas comporter tous les programmes et options indiqués. Les durées dépendent de la température de l’eau, du degré de salissures, de la charge de vaisselle et des options sélectionnées. *Le fait d’ajouter des options augmentera la durée du programme. Voir les informations sur les options.
GALLONS (LITRES) Cible les résidus alimentaires les plus tenaces. Utiliser ce programme pour les casseroles, les poêles, les cocottes et la vaisselle ordinaire difficiles à nettoyer et très sales. 3:28 9,0 (34,0) Programme avec détection de la charge et des salissures. Ce programme est optimisé pour atteindre un nettoyage idéal avec un minimum d’eau et d’énergie pour tous les niveaux de salissure. 2:03 4,5 (16,9) Avec seulement l’option Heated Dry (séchage avec chaleur) activée, sans autre option, ce programme est recommandé pour laver et sécher une pleine charge de vaisselle normalement sale. L’étiquette de consommation d’énergie est basée sur cette combinaison de programme et d’option. 1:51 3,8 (14,5) Pour des résultats rapides, ce programme nettoie la vaisselle légèrement à moyennement sale en utilisant un peu plus d’eau et d’énergie. Pour un meilleur séchage, sélectionner l’option Heated Dry (séchage avec chaleur). :59 5,5 (20,9) Utiliser ce programme pour rincer la vaisselle, les verres et les couverts qui ne seront pas lavés immédiatement. Ne pas utiliser de détergent. Au cours de ce programme, le rinçage fera plusieurs pauses de quelques secondes. :11 1,3 (4,9)
SUPPLÉ- MEN-TAIRE DU PRO- GRAMME GALLONS D’EAU SUPPLÉ- MEN- TAIRES (LITRES) Diffère le fonctionnement du lave-vaisselle ou le fait démarrer pendant les heures creuses. Choisir un programme de lavage et des options. Appuyer sur Delay (différé) pour faire défiler les options de durée différée. Appuyer sur START/RESUME (mise en marche/reprise). Bien fermer la porte. REMARQUE : Chaque fois que l’on ouvre la porte (pour ajouter un plat, par exemple), il faut de nouveau appuyer sur le bouton START/RESUME (mise en marche/reprise) pour que le compte à rebours reprenne. Disponible pour tous les programmes Diffère le démarrage d’un programme jusqu’à 24 heures
N/A N/A Augmente la température du lavage principal pour améliorer le nettoyage des charges comportant des résidus alimentaires cuits ou très adhérents. Auto PowerBlast™ Normal Fait passer la température du lavage principal de 105°F (41°C) à 129°F (54°C). :04 à 1: 16 0-1,2 (0-4,5) ™34 Assainit la vaisselle en augmentant la température de l’eau au cours du rinçage final. Conforme à la norme NSF/ANSI 184 pour lave-vaisselle à usage domestique. Les lave-vaisselle à usage domestique certifiés ne sont pas destinés aux établissements de restauration agréés. Cette option permet d’augmenter le niveau de chaleur et la durée du programme. À la fin du programme, le témoin d’assainissement (ou le mot “sanitized” sur certains modèles) s’allume. Si la charge n’est pas bien assainie, le témoin clignote à la fin du programme. Cette situation peut se produire si le programme a été interrompu ou si l’eau n’a pas atteint la température requise. Le voyant s’éteint lorsqu’on ouvre et ferme la porte ou que l’on appuie sur CANCEL (annulation). Auto PowerBlast™ Normal Fait passer la température du lavage principal de 105°F (41°C) à 145°F (63°C) et celle du rinçage final de 140°F (60°C) à 156°F (69°C). :04 à 1:15 0-3,0 (0-11,2) Sèche la vaisselle à l’air chaud. Utiliser l’option avec un agent de rinçage pour un séchage idéal. Les articles en plastique sont moins susceptibles de se déformer si on les place dans le panier supérieur. Désactiver l’option pour un séchage à l’air. Auto PowerBlast™ Normal Quick Utilise l’élément chauffant pour accélérer la durée de séchage. :29 à :46 0
COMMANDE FONCTION COMMENTAIRES
Appuyer sur cette touche pour démarrer ou poursuivre un programme de lavage Si l’on ouvre la porte durant un programme ou si une panne de courant se produit, le témoin lumineux Start/Resume (mise en marche/reprise) clignote. Le programme ne reprend pas tant que l’on ne ferme pas la porte et que l’on n’appuie pas sur Start/ Resume. REMARQUE : Si le bouton START/RESUME (mise en marche/reprise) se trouve sur le dessus de la porte, bien fermer la porte dans les 4 secondes qui suivent l’appui sur la touche START/RESUME. Si l’on ne ferme pas la porte dans les 4 secondes qui suivent, la DEL du bouton de mise en marche clignote, un signal sonore retentit (sur les modèles avec tableau de commande sur le dessus) et le programme ne démarre pas. Appuyer sur cette touche pour annuler un programme de lavage Bien fermer la porte. Le lave-vaisselle commence une vidange de 3 minutes (au besoin). Laisser le lave-vaisselle évacuer l’eau complètement. Control Lock (verrouillage des commandes) évite l’utilisation involontaire du lave-vaisselle entre deux programmes ou un changement de programme et d’options durant un programme. Pour activer le verrouillage, appuyer sur la touche CONTROL LOCK (verrouillage des commandes) ou SANITIZE (assainissement) selon le modèle et la maintenir enfoncée pendant 3 secondes. Le témoin de verrouillage des commandes s’allume durant un court instant pour indiquer que l’option est activée, et tous les boutons sont désactivés. Lorsqu’on appuie sur une touche alors que le lave-vaisselle est verrouillé, le témoin lumineux clignote 3 fois. Il est toujours possible d’ouvrir/de fermer la porte du lave-vaisselle lorsque les commandes sont verrouillées. Pour désactiver le verrouillage, appuyer pendant 3 secondes sur la touche CONTROL LOCK (verrouillage des commandes) ou SANITIZE (assainissement) selon le modèle. Le témoin lumineux s’éteint. REMARQUE : Si le verrouillage des commandes s’effectue en appuyant sans relâcher sur SANITIZE (assainissement), le témoin correspondant (voir C sur la figure) est allumé ou éteint pour signaler que le verrouillage des commandes est activé ou désactivé.
1. Ouvrir légèrement la porte pour arrêter le programme. Attendre
que l’action d’arrosage s’arrête avant d’ouvrir la porte.
2. Appuyer une fois sur le bouton CANCEL/DRAIN (annulation/
vidange). Le témoin lumineux Cancel/Drain (annulation/ vidange) s’allume.
3. Fermer la porte et le lave-vaisselle entame un programme de
vidange (s'il reste de l'eau au fond du lave-vaisselle). Laisser le lave-vaisselle évacuer l'eau complètement. Le témoin Cancel/ Drain (annulation/vidange) s'éteint après 3 minutes. Modification d'un programme après la mise en marche du lave-vaisselle
1. On peut interrompre un programme et redémarrer le lave-
vaisselle depuis le début en suivant la procédure suivante.
2. Ouvrir légèrement la porte pour arrêter le programme. Attendre
que l’action d’arrosage s’arrête avant d’ouvrir la porte.
3. Vérifier que le couvercle du distributeur de détergent est
toujours fermé. Si le couvercle est ouvert, remplir à nouveau le distributeur de détergent avant de redémarrer un nouveau programme.
4. Appuyer deux fois sur CANCEL/DRAIN (annulation/vidange)
pour réinitialiser le module de commande.
5. Choisir un nouveau programme et les options.
6. Appuyer sur START/RESUME (mise en marche/reprise).
Ajout d'un plat après la mise en marche du lave- vaisselle
1. Vérifier que le témoin lumineux Add a Dish (ajouter un plat) est
bien allumé. (Disponible sur certains modèles. Sinon, passer à l’étape 2).
2. Ouvrir légèrement la porte pour arrêter le programme. Attendre
que l’action d’arrosage s’arrête puis ouvrir complètement la porte.
3. Vérifier que le couvercle du distributeur de détergent est
toujours fermé. S'il est ouvert, cela signifie que le programme de lavage a déjà commencé et il n'est pas conseillé d'ajouter un plat.
4. Si l'on n'a pas encore utilisé de détergent (couvercle du
distributeur de détergent fermé), on peut ajouter un plat.
Pour suivre l’évolution d’un programme du lave-vaisselle En fonction du modèle, l’avancement du programme est indiqué par l’affichage allumé ou un témoin sur le panneau avant. L’affichage est allumé pour les programmes de lavage (A), séchage (B), assainissement ou nettoyage. Il indique également une estimation de la durée restante du programme. Le témoin est de couleur bleue pour le programme de lavage, rouge pour le programme de séchage et verte lorsque le programme est terminé.
C36 Caractéristiques du lave-vaisselle Votre lave-vaisselle Maytag peut comporter toutes les caractéristiques suivantes ou seulement certaines d'entre elles. Panier à couverts Utiliser les modèles de chargement suggérés (voir les illustrations) pour améliorer le nettoyage des couverts. Utiliser les encoches du couvercle pour séparer les couverts et obtenir un lavage optimal. Si vos couverts ne conviennent pas aux encoches prévues, faire glisser et soulever les couvercles, et mélanger les types de couverts pour les tenir séparés les uns des autres. Pour de meilleurs résultats de lavage, charger les couteaux vers le bas, les fourchettes vers le haut et alterner la position des cuillères. Tiges pliables Les tiges pliables situées dans le coin arrière gauche (panier inférieur) fournissent un espace de chargement pratique pour les grands articles volumineux tels que les marmites, les casseroles et les bols de mélange. Pour abaisser les tiges : Pousser doucement les tiges hors de chaque support vers le panier central et abaisser les tiges. Attaches pour tasses Les attaches pour tasses situées au centre du panier supérieur peuvent être utilisées pour maintenir les articles en plastique légers, les ustensiles de cuisson et les couteaux en place. Fixer l'article entre la tige et l'attache. Tablettes de chargement en superposition Flexibilité de rangement accrue : les articles tels les plats à mets en sauce restent stables tandis que la tablette rabattable permet de charger des articles plus petits au- dessus. Tablettes d’appoint pour tasses Rabattre la tablette d’appoint du côté gauche ou droit du panier pour y placer des tasses, verres à pied ou articles longs supplémentaires tels que les ustensiles et les spatules. Paniers supérieurs réglables Le panier supérieur réglable peut être soulevé ou abaissé pour accommoder des assiettes plus grandes, des plateaux, des marmites ou casseroles, dans les paniers supérieur ou inférieur. Les assiettes de grande taille peuvent être chargées dans le panier supérieur s'il est en position abaissée. REMARQUE : Toujours décharger le panier avant de faire les réglages. Pour soulever le panier, appuyer sur les deux régleurs du panier et soulever le panier jusqu’à ce qu’il soit en position haute et d’aplomb. Pour abaisser le panier, appuyer sur les deux régleurs du panier et glisser le panier à sa position la plus basse. Panier supérieur amovible Le panier amovible permet de laver des articles de plus grande taille tels que marmites, rôtissoires et tôles à biscuits dans le panier de niveau inférieur. IMPORTANT : Retirer la vaisselle avant d'enlever le panier supérieur du lave-vaisselle. Pour retirer le panier (pousser la butée du panier) :
1. Faire rouler le panier ¹⁄₃ à ¹⁄₂ vers
2. Faire tourner la butée du panier vers
3. Faire glisser entièrement le panier
hors de la glissière et le retirer du lave-vaisselle. Pour réinstaller le panier : Reprendre les étapes 1 à 3 ci-dessus dans le sens inverse et remettre en place le panier dans le lave-vaisselle. Configuration de chargement pour 10 couverts37 Entretien du lave-vaisselle
NETTOYAGE DU LAVE-VAISSELLE
Nettoyage de l’extérieur Nettoyer l’extérieur du lave-vaisselle avec un chiffon doux et humide et un détergent doux. Si l’extérieur du lave-vaisselle est en acier inoxydable, un nettoyant pour acier inoxydable est recommandé - nettoyant et poli pour acier inoxydable - pièce numéro 31464. Nettoyage de l’intérieur Nettoyer l’intérieur du lave-vaisselle à l’aide d’une pâte de détergent pour lave-vaisselle en poudre et de l’eau ou utiliser un détergent liquide pour lave-vaisselle sur une éponge humide pour nettoyer l’intérieur une fois refroidi. Un rinçage avec du vinaigre blanc peut éliminer taches blanches et films sur la vaisselle. Le vinaigre est un acide et son utilisation trop fréquente pourrait endommager le lave-vaisselle. Verser 2 tasses (500 mL) de vinaigre blanc dans un verre ou une tasse à mesurer lavable au lave-vaisselle dans le panier inférieur. Faire exécuter au lave-vaisselle un programme de lavage complet avec séchage à l’air ou une option de séchage économique. Ne pas utiliser de détergent. Le vinaigre se mélangera à l’eau de lavage. Procédure d'entretien du lave-vaisselle Élimination de l'eau dure/de la pellicule : Utilisation mensuelle recommandée d'un produit d'entretien tel le nettoyant pour lave- vaisselle affresh
- pièce numéro W10282479. ■ Charger le lave-vaisselle (de préférence avec la vaisselle recouverte d'une pellicule ou précédemment lavée avec une eau dure). ■ Placer une pastille dans le compartiment de lavage principal du distributeur de détergent. ■ Sélectionner le programme/l'option le/la mieux adapté(e) à une vaisselle très sale et mettre en marche le lave-vaisselle. REMARQUE : L'utilisation d'une pastille ou d'un sachet pré- mesuré de détergent est recommandée pour une utilisation quotidienne ordinaire. Dispositif anti-refoulement Pour réduire le risque de dommages matériels durant les vacances ou une période d'inutilisation prolongée ■ Si l’on n’utilise pas le lave-vaisselle pendant l’été, couper l’arrivée d’eau et l’alimentation électrique du lave-vaisselle. ■ S’assurer que les tuyaux d’alimentation en eau sont protégés contre le gel. La formation de glace dans les canalisations d’arrivée d’eau peut entraîner une élévation de la pression en eau et endommager le lave-vaisselle ou le domicile. La garantie de l’appareil ne couvre pas les dommages imputables au gel. ■ Lors du remisage du lave-vaisselle pendant l’hiver, éviter tout dommage lié à l’eau en faisant hivériser le lave-vaisselle par un dépanneur agréé. †® affresh est une marque déposée de Whirlpool, U.S.A. Inspecter et nettoyer le dispositif anti-refoulement, le cas échéant, si le lave- vaisselle ne se vidange pas correctement.38 Dépannage Essayer d'abord les solutions suggérées ici. Pour obtenir de l'aide ou des conseils qui permettront peut-être d'éviter une intervention de dépannage, consulter la page de garantie de ce manuel et scanner le code QR avec votre appareil intelligent, ou consulter le site internet www.maytag.ca pour des conseils qui vous permettront peut-être d'éviter une intervention de dépannage. Vous pouvez adresser tous commentaires ou questions par courrier à l'adresse ci-dessous : Aux États-Unis : Maytag Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 Au Canada : Maytag Brand Home Appliances Customer eXperience Centre
200 - 6750 Century Ave.
Mississauga ON L5N 0B7 Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée.
FONCTIONNE PAS REMARQUE : Il est normal que le lave-vaisselle fasse des pauses répétées au cours d'un programme. Si le témoin lumineux START/RESUME (mise en marche/reprise) clignote, appuyer sur START/ RESUME (mise en marche/reprise) et fermer la porte fermement en moins de 4 secondes. Appuyer sur le bouton HI TEMP WASH (lavage à haute température) pendant 3 secondes pour activer ou désactiver les signaux sonores. Vérifier que la porte est fermée et verrouillée. Vérifier qu'un programme a été sélectionné. Voir “Descriptions des programmes et options”. Vérifier que le lave-vaisselle est branché. Un disjoncteur ou un fusible peut s'être déclenché. Si des témoins lumineux autres que le témoin START/RESUME clignotent et que l'appareil ne fonctionne pas, faire un appel de service.
Vérifier que des articles comme les plaques à biscuits, les planches à découper ou les grands récipients, etc. n'empêchent pas le distributeur de détergent de s'ouvrir correctement. Vérifier que le détergent est frais et ne contient pas de grumeau. Vérifier que le programme est terminé (le témoin lumineux vert doit être allumé). Si le programme n'est pas terminé, il faudra le faire reprendre en appuyant sur START/RESUME et en fermant la porte en moins de 4 secondes. LE PROGRAMME FONCTIONNE TROP LONGTEMPS REMARQUES : ■ Les lave-vaisselle éconergiques fonctionnent plus longtemps pour économiser de l’eau et de l’énergie. La durée des programmes peut augmenter en fonction des sélections. (Voir “Descriptions des programmes et des options” pour avoir une estimation des durées des programmes) ■ Le réglage idéal pour le chauffe-eau est de 120°F (49ºC). Le lave-vaisselle fonctionne plus longtemps durant le chauffage d'une eau plus froide. Essayer le programme Quick Wash (lavage rapide). Faire couler l'eau chaude au niveau d'un robinet proche du lave-vaisselle avant de démarrer le programme.
REMARQUE : Le plastique et les articles à surface anti-adhésive sont difficiles à sécher car leur surface est poreuse et a tendance à retenir les gouttelettes d'eau. Un séchage au torchon peut être nécessaire. L'utilisation d'un agent de rinçage avec l'option Heated Dry (séchage avec chaleur) est nécessaire pour un séchage correct. Un agent de rinçage combiné à l'option Heated Dry (séchage avec chaleur) et Sanitize (assainissement) offrira une performance de séchage idéale et permettra d'éviter une humidité excessive à l'intérieur du lave-vaisselle. Un bon chargement des articles peut affecter le séchage. Voir les instructions spécifiques de chargement dans ce guide. Les verres et les tasses à fond concave retiennent l'eau. Cette eau peut éclabousser d'autres articles lors du déchargement. ■ Décharger le panier inférieur en premier. ■ Placer ces articles sur le côté le plus incliné du panier pour obtenir de meilleurs résultats. PAS DE REMPLISSAGE Vérifier que le robinet d'alimentation en eau du lave-vaisselle est ouvert. Vérifier l'absence d'obstruction du flotteur. Voir “Pièces et caractéristiques”. Vérifier l'absence de mousse dans le lave-vaisselle. En cas de présence de mousse, le lave-vaisselle peut ne pas fonctionner correctement ou ne pas se remplir d'eau.39
Vérifier que le programme est terminé (le témoin lumineux vert doit être allumé). Si le programme n'est pas terminé, il faudra le faire reprendre en appuyant sur START/RESUME et en fermant la porte en moins de 4 secondes. Si le lave-vaisselle est relié à un broyeur de déchets, vérifier que le bouchon d'obturation a été retiré de l'orifice du broyeur. Vérifier l'absence de déformation sur le tuyau de vidange. Vérifier l'absence d'obstructions par des aliments dans le système d'évacuation ou le broyeur. Vérifier le fusible ou le disjoncteur du domicile. EAU DURE
VERRERIE) REMARQUE : Des dépôts minéraux d'une eau très dure peuvent endommager le lave-vaisselle et rendre un bon nettoyage difficile. Un adoucisseur d'eau est vivement recommandé si la dureté est de 15 grains ou plus. En l'absence d'un adoucisseur d'eau, les étapes suivantes peuvent aider : Utiliser un produit de nettoyage commercial conçu pour les lave-vaisselle une fois par mois. Toujours utiliser un agent de rinçage. Toujours utiliser un détergent frais de grande qualité. Utiliser un stimulant de détergent/adoucisseur d'eau conçu pour les lave-vaisselle. ODEURS REMARQUE : Si le lave-vaisselle n'est pas utilisé tous les jours, on peut exécuter un programme de rinçage avec une charge partielle chaque jour jusqu'à avoir une charge complète à laver. Effectuer un rinçage au vinaigre du lave-vaisselle en mettant 2 tasses (500 mL) de vinaigre blanc dans un verre à mesurer placé debout dans le panier inférieur. Exécuter un programme normal après avoir désactivé l'option Heated Dry (séchage avec chaleur). Ne pas utiliser de détergent. Le lave-vaisselle peut ne pas se vidanger correctement, voir “IL RESTE DE L'EAU DANS LA CUVE/ PAS DE VIDANGE” à la section “Dépannage”. BRUYANT REMARQUES : ■ Des bruits de pompage peuvent se produire régulièrement pendant le programme alors que le lave-vaisselle se vidange. ■ On peut entendre régulièrement un sifflement du robinet d'eau; ceci est normal. ■ On peut entendre un bruit d'enclenchement lorsque le distributeur de détergent s'ouvre pendant le programme et lorsque la porte est ouverte à la fin du programme; ceci est normal. ■ Une installation incorrecte affectera les niveaux de bruit. Vérifier que les filtres sont bien installés. On peut entendre un bruit sourd si des articles dépassent des paniers et touchent les pales de lavage. Réajuster la vaisselle et reprendre le programme.
VAISSELLE Vérifier que le lave-vaisselle est correctement chargé. Un chargement incorrect peut considérablement réduire la performance de lavage. Voir “Préparation et chargement du lave- vaisselle” dans la section “Utilisation du lave-vaisselle”. Sélectionner le programme et les options appropriés au type de saletés. Le programme PowerBlast™ avec l'option Sanitize (assainissement) peut être utilisé pour les charges plus difficiles à nettoyer. Vérifier que la température d'eau entrante est d'au moins 120°F (49ºC). Utiliser la bonne quantité de détergent frais. Un supplément de détergent est nécessaire pour les charges très sales et en présence d'une eau dure. Éliminer les aliments sur la vaisselle en la grattant avant de la charger (ne pas pré-rincer). PAS D'ASSAINISSEMENT Si le témoin lumineux d'assainissement clignote, la charge n'est PAS assainie. Le programme a été interrompu lors du rinçage final, ou le dispositif de chauffage de l'eau est à un réglage trop faible. Régler le dispositif de chauffage de l'eau à 120ºF (49ºC). DOMMAGES À LA VAISSELLE Un chargement incorrect peut écailler ou endommager la vaisselle. Voir les instructions spécifiques de chargement dans ce guide.
CLIGNOTANTS Si le témoin lumineux START/RESUME (mise en marche/reprise) clignote, appuyer sur START/ RESUME et bien fermer la porte en moins de 3 secondes. Si le témoin lumineux Clean (propre) ou tout autre témoin clignote et que le lave-vaisselle ne fonctionne pas, faire un appel de service.
DURE) REMARQUES : ■ Un agent de rinçage liquide est nécessaire pour le séchage et pour réduire les taches. ■ Utiliser la bonne quantité de détergent. Confirmer que les traces peuvent s'enlever en trempant l'article dans du vinaigre blanc pendant 5 minutes. Si les traces disparaissent, ceci est dû à l'eau dure. Ajuster la quantité de détergent et d'agent de rinçage. Voir “EAU DURE (RÉSIDU BLANC SUR L'INTÉRIEUR DU LAVE-VAISSELLE OU SUR LA VERRERIE)” à la section “Dépannage”. Si les traces ne disparaissent pas, elles sont dues à des attaques (voir ci-dessous). Vérifier que la température d'eau entrante est réglée à 120°F (49ºC). Essayer d'utiliser les options Hi Temp (température élevée) et Sani Rinse (rinçage par assainissement). Pour enlever les taches, effectuer un rinçage au vinaigre dans le lave-vaisselle. ■ Laver et rincer la vaisselle affectée et la charger dans le lave-vaisselle. Enlever tous les couverts et les articles métalliques. Mettre 2 tasses (500 mL) de vinaigre blanc dans un verre à mesurer dans le panier inférieur. Exécuter un programme normal après avoir désactivé l'option Heated Dry (séchage avec chaleur). Aucun détergent n'est nécessaire. ATTAQUES (TRACES PERMANENTES) Il y a une érosion de la surface de l'article en verre, qui peut être provoquée par un mélange : de l'eau trop chaude, de l'utilisation de trop de détergent avec une eau douce ou par un prélavage. Le détergent a besoin de saletés d'aliments pour agir. En cas d'attaque, l'article en verre est définitivement abîmé. Pour éviter d'autres attaques, ajuster la quantité de détergent selon la dureté de l'eau, arrêter le prélavage et utiliser des options de chauffage de l'eau uniquement lorsque la température de l'eau entrante est inférieure à 120°F (49°C). FUITES D'EAU Vérifier que le lave-vaisselle a été correctement installé et qu'il est d'aplomb. La mousse peut faire déborder le lave-vaisselle. Mesurer le détergent précisément et utiliser uniquement des détergents conçus pour lave-vaisselle. Moins de détergent est nécessaire dans de l'eau douce. Essayer une autre marque de détergent si l'excès de mousse persiste. Pour éviter les fuites d'agent de rinçage du distributeur, vérifier que le couvercle est bien fixé et éviter de trop le remplir. LA CUVE EST DÉCOLORÉE REMARQUES : ■ Une teneur en fer importante dans l'eau peut décolorer la cuve. ■ Les aliments à base de tomate peuvent décolorer la cuve ou la vaisselle. Un produit à base d'agrumes peut être utilisé pour le nettoyage.
ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE. Lorsque vous appelez le centre d'eXpérience de la clientèle, veuillez garder à disposition les renseignements suivants : ■ Nom, adresse et numéro de téléphone■ Numéros de modèle et de série■ Une description claire et détaillée du problème rencontré■ Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant SI VOUS AVEZ BESOIN DE SERVICE :
1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires
pour votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scannez le code QR ci-contre avec votre téléphone intelligent pour accéder à des ressources supplémentaires, ou rendez-vous sur le site http://www.maytag.ca.
2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés
Maytag. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au Centre d’eXpérience de la clientèle Maytag Aux É.-U., composer le 1-800-688-9900. Au Canada, composer le 1-800-807-6777. Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Maytag autorisé pour déterminer si une autre garantie s'applique. http://www.maytag.ca
GARANTIE LIMITÉE DE DIX ANS
CE QUI EST COUVERT CE QUI N’EST PAS COUVERT GARANTIE LIMITÉE DURANT LA PREMIÈRE ANNÉE (PIÈCES ET MAIN-D’ŒUVRE) Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec, la marque Maytag de Whirlpool Corporation ou Whirlpool Canada, LP (ci- après désignées “Maytag”) paiera pour les pièces de rechange spécifiées par l'usine et pour la main-d'œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. S’il est remplacé, l'appareil sera couvert pour la période restant à courir de la garantie limitée d’un an du produit d’origine. GARANTIE LIMITÉE DE LA DEUXIÈME À LA DIXIÈME ANNÉE
(CERTAINS COMPOSANTS UNIQUEMENT -
MAIN-D’ŒUVRE NON COMPRISE) De la deuxième à la dixième année inclusivement à compter de la date d’achat initiale, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec, Maytag paiera pour les pièces de rechange spécifiées par l’usine concernant les composants suivants pour corriger les défauts non esthétiques de matériau ou de fabrication desdites pièces qui empêchent le gros appareil de fonctionner et qui étaient déjà présentes lorsque ce gros appareil ménager a été acheté. La présente garantie est une garantie limitée de 10 ans sur les pièces énumérées ci-dessous et elle ne comprend pas la main-d’œuvre de réparation. ■ Paniers supérieurs et inférieurs (à l'exception de la tablette pour tasses et du panier à couverts) ■ Lame pour hacher ■ Cuve en acier inoxydable et garniture de la porte intérieure LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRÉSENTE. Le service doit être fourni par une compagnie de service désignée par Maytag. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d’achat initial est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.
1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect
des instructions de l'utilisateur, de l'opérateur ou des instructions d'installation.
2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser
3. Visites de service pour rectifier une installation ou un entretien fautifs du
produit, une installation non conforme aux codes d’électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).
4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, etc.).
5. Dommages causés par : accident, mésusage, abus, incendie, inondations,
catastrophe naturelle ou l'utilisation de produits non approuvés par Maytag.
6. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou
des défauts résultant d'une réparation, altération ou modification non autorisée faite à l'appareil.
7. Défauts d'apparence, notamment les éraflures, traces de choc, fissures ou
tout autre dommage subi par le fini de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Maytag dans les 30 jours suivant la date d'achat.
8. Décoloration, rouille ou oxydation des surfaces résultant d'environnements
caustiques ou corrosifs incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques (exemples non exhaustifs).
9. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l'intérieur du
10. Frais de déplacement et de transport pour le dépannage/la réparation dans
une région éloignée où une compagnie de service Maytag autorisée n’est pas disponible.
11. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés
(ex : garnitures, panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du produit.
12. Service et pièces pour des appareils dont les numéros de série et de modèle
originaux ont été enlevés, modifiés ou ne peuvent pas être facilement identifiés. Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client. CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.2/14 EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE Maytag décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Maytag ou à votre détaillant pour obtenir les modalités d'achat d'une garantie étendue. LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRÉSENTE. MAYTAG N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre. W10599489B
/™ ©2014. Utilisé sous licence au Canada. Tous droits réservés. 9/14 Imprimé aux É.-U.
