Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné avec congélateur en bas
Capacité totale brute	525 litres
Capacité nette réfrigérateur	368 litres
Capacité nette congélateur	157 litres
Classe énergétique	A++
Niveau sonore	42 dB
Système de refroidissement	No Frost
Dimensions (H x L x P)	186 x 70 x 66 cm
Poids	90 kg
Fonctionnalités supplémentaires	Éclairage LED, tiroirs à légumes, étagères en verre
Maintenance	Nettoyage régulier des surfaces et des joints, dégivrage automatique
Sécurité	Verrouillage de sécurité pour enfants, alarme de porte ouverte
Garantie	2 ans
Informations complémentaires	Installation à proximité d'une prise électrique, respecter les distances de ventilation

FOIRE AUX QUESTIONS - KGN57AL22N BOSCH

Mon réfrigérateur BOSCH KGN57AL22N ne refroidit pas correctement. Que faire ?

Vérifiez que la porte est bien fermée et que les joints ne sont pas endommagés. Assurez-vous également que la température est réglée correctement. Si le problème persiste, vérifiez le condenseur à l'arrière pour enlever la poussière.

Le réfrigérateur fait un bruit étrange. Est-ce normal ?

Un léger bruit de fonctionnement est normal, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez que l'appareil est bien de niveau et que rien ne bloque le ventilateur.

Comment dégivrer mon réfrigérateur BOSCH KGN57AL22N ?

Débranchez l'appareil et laissez la porte ouverte pour permettre à la glace de fondre. Placez des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Pourquoi y a-t-il une odeur désagréable dans mon réfrigérateur ?

Vérifiez les aliments pour voir s'ils sont périmés. Nettoyez les étagères et les bacs avec un mélange d'eau et de bicarbonate de soude pour neutraliser les odeurs.

Comment régler la température de mon réfrigérateur ?

Accédez au panneau de commande et utilisez les boutons pour ajuster la température. Un réglage entre 3°C et 5°C est recommandé pour le réfrigérateur.

Mon réfrigérateur ne s'allume pas. Que dois-je faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, vérifiez le fusible ou le disjoncteur.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Débranchez l'appareil. Enlevez tous les aliments et nettoyez les surfaces avec de l'eau savonneuse ou un mélange d'eau et de vinaigre. Rincez et séchez avant de remettre les aliments.

La lumière intérieure de mon réfrigérateur ne s'allume pas. Que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si l'ampoule est en bon état, il peut y avoir un problème électrique nécessitant un service technique.

MODE D'EMPLOI KGN57AL22N BOSCH

Consignes de sécurité et averissements 39

Conseil pour la mise au rebut 42

Etendue des fournitures 42

Contrcler la tempereature ambiente et l'aeration 43

Branchement de l'appareil 43

Présentation de l'appareil 44

Enclenchement de l'appareil 46

Réglage de la température 46

Mode Économie d'énergie 47

Fonction alarme 47

Contenance utile 48

Le compartmenté réfrigérateur 48

Super-réfrigération 48

Compartment concélateur 49
Capacité de congestion maximale.. 49
Congélation et rangement 49
Congélation de produits frais 50
Supercongélation 51
Décongélation des produits 51
Equipment 52
Autocollant OK 53
Arrêt et remisage de l'appareil 54
Nettoyage de l'appareil 54
Eclairage (LED) 55
Economies d'énergie 55
Bruits de fonctionnement 56
Remédier soi même aux petites pannes 57
Service après-vente 59

Cok miktarda besoin –

Ayar sūrgusūnù sāga itiniz.

Chiller gozü

Prescriptions-d'hygiène-alimentaire

Chere cliente, cher client,
conformement a la reglementation
frangaise visant a empêcher la presence
de listeries dans le compartment
réfrigerateur, nous vous remercions
de respecter les consignes suivantes:

Nettoyez frequentlyment le compartmentement interieur du réfrigerateur à l'aide d'un détergent non agressif, ne provoquant pas d'oxydation des pieces métalliques (utilisez par ex. de l'eau tiède additionnée d'un peu de produit à vaisselle).

Ensuite, désinfectez avec de l'eau additionnelle de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigerateurs (avant d'utiliser ce produit sur les pieces métalliques, faites un test de compatibilité à un endroit peu visible).

Enlevez les emballages commerciaux avant demettreles produits alimentaires dans le compartment réfrigerateur (par ex. le carton qui réunit les pots de yaourt).
Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballos ou rangés dans des recipients à couvercle.

Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d'autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas.
Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découvert, couteau de cuisine, etc.).

Consignes de sécurité et averissements

Avant demettre l'appareil en service

Veuillez lore attentivement et entierement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserve ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

fr

Sécurité technique

Cet apparéil contient une petite quantité d'un fluide réfrigérant écologique mais inflammable, le R 600a. Pendant le transport et la mise en place de l' apparéil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s'enflammer.

Si l'appareil est endommagé

éloignez de l'appareil toute flammene ou source d'inflammation,
aérrez bien la piece pendant quelques minutes,
éteignez l'appareil puis débranche la fiche mâle de la prise de courant,
■ prévenez le service après-vente.

Plus l'appareil contient du fluide réfrigerant et plus grande doit être lapiece dans laquelle il se trouve. Dans les pieces tropétites, un mélange gaz-air inflammable peut se former en cas de fuite.

Comptez 1m^3 de volume minimum de la piece pour 8 g de fluide réfrigérant. La quantité de fluide presente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Si le cordon d'alimentation électrique de cet apparueil a ete endommagé, il faut confier son remplacement au fabricant, au service apres-vente ou a une personne detenant des qualifications similaires. Les installations et reparations inexpertes peuvent engender des risques considérables pour l'utilisateur.

Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires.

Il ne faut utiliser que les pieces d'origine du fabricant. Le fabricant ne garantit que les pieces d'origine car elles seules replissent les exigences de sécurité.

S'il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurez-vous-le exclusivement auprès du service après-venture.

Pendant l'utilisation

N'utilisez pas d'appareils électriques à l'intérieur de l'appareil (par ex. apparéils de chauffage, machine à glaçons, etc.). Risque d'explosion!
Ne dégivrez ni et ne nettoyez jamais l'appareil avec un nettoyeur à vapeur! La vapeur risque d'atteindre des pieces électriques et de provoquer un court-circuit. Risque d'électrocution!
Pour detacher le givre ou les couches de glace, n'utilisez jamais d'objets pointus ouPRESENTANT des arêtes vives. Vous risqueriez d'endommager les tuyaux de fluide réfrigérant. Le fluide réfrigérant en train de jaillir risque de s'enflammer ou de provoquer des lésions oculaires.
Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aerosols) ni produits explosifs. Risque d'explosion!
Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.
Pour dégivrer et nettoyer l'appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon.

Stockez les boissons fortement alcoolisées en position verticale dans des recipients bien fermés.
L'huile et la graisse ne doivent pas entrer en contact avec les parties en matieres plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.
Ne recouvre et n'obstruez jamais les orifices de ventilation de l'appareil.
Cet apparéil ne pourrait être utilisé par des personnes (enfants compris) représentant des capacité physiques, sensorielles ou psychiques restreintes ou manquant de connaissances que sous la surveillance d'une personne chargée de leur sécurité ou après que cette dernière leur aura envisné à utiliser l' apparéil.
Dans le compartment congestioneur, ne stockez pas de boissons, gazeuses en particulier, en bouteilles ou en canettes car elles éclateraient. Les bouteilles et les canettes risqueraient d'éclater!
- Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sorties du compartmenting conjugateur. Risque d'engelures!
Evitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc. Risque d'engelures!

Les enfants et l'appareil

Ne confiez jamais l'emballage et ses pieces constitutives aux enfants. Ils risquent de sétouffer avec les cartons pliants et les feuilles de plastique!
L'appareil n'est pas un jouet pour enfants!
Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !

Dispositions générales

L'appareil convient pour

Réfrigerer et congeler des alimentés,
préparer des glaçons.

Cet apparéil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.

L'appareil a ete antiparasite conformement a la directive UE 2004 / 108/EC.

Le circuit frigorifique a subi un contrôle d'étanchéité.

Ce produit est conforme aux dispositions de sécurité applicables visant les apparèils électriques (EN 60335-2-24).

Conseil pour la mise au rebut

Mise au rebut de l'emballage

L'emballage protège votre apparéil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous: à éliminer l'emballage dans le respect de l'environnement.

Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Mise au rebut de l'ancien pareil

Les apparèils usages ne sont pas des déchets dénués de valeur! Leur élimination dans le respect de l'environnement permet d'en recupérer de précieuses matières premières.

Cet apparéil est marqué selon la directive européenne 2002 / 96 / CE relative aux apparéils électriques etlectroniques usages (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.

Mise en garde

Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranche sa fiche mâle.

2. Sectionnez son cable d'alimentation et retirez-le avec la fiche male.

3. Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs!

4. Ne permettez pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement!

Les apparêils réfrigerants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigerant et les gaz soient éliminés dans les règles de l'art. Jusqu'à l'enlèvement de l'appareil, voirlez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue

des fournitures

Après avoir déballé, vérifie toutes les pieces pour détecter d'eventuels dégats dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'ordinate ou auprès de notre service après-vente.

La livraison comprend les pieces suivantes :

Appareil independant
■ Equipement (selon le modele)
Notice d'utilisation
Notice de montage
Carnet de service après-vente
Piece annexe de la garantie
Informations relatives à la consommation d'énergie et aux bruits
Sachet avec visserie de montage

Contrôler la température ambiente et l'aération

Température ambiente

L'appareil a ete concu pour une categorie climatique precise. Suivant la categorie climatique, I'appareil est utilise dans les temperatures ambantes suivantes.

La catégorie climatique de l'appareil figure sur sa plaque signalétique, Fig. 14.

Catégier climatique	Température ambiente admissible
SN+10 °C à 32 °C
N+16 °C à 32 °C
ST+16 °C à 38 °C
T+16 °C à 43 °C

Remarque

L'appareil est entièrement fonctionnel à l'intérieur des limites de température ambiente prévues dans la catégorie climatique indiquée. Si un apparéil de la catégorie climatique SN est utilisé à des températures ambientes plus basses, il est possible d'exclure que l' apparéil s'endommage jusqu'à une température de +5^ .

Aération

Fig. 3

L'air situé contre la paroi arrêté et les parois latérales de l'appareil s'échauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvre ni et n'obstruez jamais les orifices d'aération de l'appareil.

Branchement de l'ordinateil

Après l'installation de l'appareil en position verticale, attendez au moins une heures avant de lemettre en service. Il peut en effet arriver, pendant le transport, que l'huile presente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartment interieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)

fr

Branchement électrique

La prise doit être proche de l'appareil et demeurer librement accessibles même après avoir installé ce dernier.

L'appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220-240 V / 50 Hz, via une prise femelle installée réglementairement et compteant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A.

Sur les apparêils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondant bien avec celle et celui offert par votre secteur. Vous trouvezces indications sur la plaque signalétique. Fig. 14

Mise en garde

Il ne faut enaucun cas raccorder l'appareil à des fiches électroniques d'économie d'énergie.

Nos apparèils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoidal. Directement raccordées au réseau public, les installations photovoltaiques font appel à des onduleurs pilotés par le secteur. Dans les solutions en Îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoidal.

Présentation de l'ordinateil

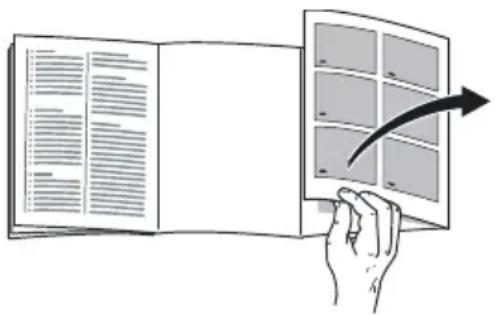

Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d'utilisation vaut pour plusieurs modèles. L'équipement des modèles peut varier. Selon le modele, l'appareil peut différer du contenu des illustrations.

Fig. 1

• Selon le modele.

1 - 10 Éléments de commande
11 Interrupteur principal Marche / Arrêt
12 Interrupteur d'éclairage
13 Éclairage (LED)
14 Orifice de sortie d'air
15 Clayettes du compartment réfrigérateur
16 Bac à légumes
17 Bac fraîcheur
18 Tiroir de congélation
19 Grille de congélation
20 Pied a vis
21 Balconnet à oeufs
22 Casier à beurre et à fromage *

23 Filtres à charbon actif
24 Porte-bouteilles
25 Clayette à grandes bouteilles
26 Accumulateur de froid / Calendrier de congélation *

A Compartiment réfrigérateur
B Compartment congélateur

Éléments de commande

Fig. 2

1 Affichage de la température régnant dans le compartment réfrigérateur

Les chiffres correspondant aux températures ^ C regliees dans le compartment réfrigérateur.

2 La mention « super » (compartiment réfrigérateur)

Cevoyantne s'allume que pour indiquentque la superrefrigérations'est enclenchee.

3 Affichage de la température régnant dans le compartment congélateur

Les chiffres correspondant aux températures ^ C regliées dans le compartment congélateur.

4 La mention « super » (compartment congélateur)

Cevoyantne s'allume que pour indiquent que la supercongélation s'est enclenchée.

5 Touche d'alarme

Sert à désactiver l'alarme sonore (voir le chapitre « Fonction alarme »).

6 Indicateur de Mode Économie d'énergie

S'allume lorsque l'appareil n'est pas en service.

7 Touches de réglage de la température dans le compartmenté réfrigérateur

Ces touches servent à régler la température du compartment réfrigérateur.

8 Touche « super » compartment réfrigérateur

Pour allumer et éteindre la superréfrigération.

9 Touches de réglage de la température dans le compartmenting Congélateur

Ces touches servent à régler la température du compartment congélateur.

10 Touche « Super » (compartment congélateur)

Pour allumer et eteindre la supercongélation.

Remarque

Si l'appareil ne sert pas pendant un certain temps, l'affichage sur le bandeau de commande passen en mode Economie d'énergie.

Enclenchement de l'ordinateil

Appuyez sur la touche Marche / Arret 1/ 11.

L'alarme sonore retentit. L'alarme sonore cesse de retentit après avoir appuyé sur la touche d'alarme 2/5.

La touche d'alarme 2/5 s'allume jusqu'à ce que la température régée soit atteinte.

Le fabricant recommande les températures suivantes :

Compartment réfrigérateur: +4 °C
Compartment congélateur: -18 °C

Remarques concernant le fonctionnement de l'ordinateil

• ÀpRESson allumage,l'appareil peut avoir besoin de plusieurs heures pour atteindre les températures régles.
  Grace au système No Frost entièrement automatique, le compartmenté congélateur ne se couvre pas de givre. Il n'est plus nécessaire de dégivrer.
  L'appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d'eau dans la zone du joint de porte.
  Si la porte du compartment congestionelateur ne se laisse pas immédiatement rouvrir après l'avoir fermée,attendez un moment pour laisser à la dépression régnant dans le compartment le temps de se résorber.

Réglage de la température

Fig. 2

Compartment réfrigérateur

La température est réglablé entre +2^ et +8^ .

Appuyez sur la touche de réglage de la température 7 jusqu'à ce que la température souhaitation soit réglée dans le compartment réfrigerateur. L'appareil的记忆é la valeur réglée en dernier.

La températe réglée s'affiche à l'affichage de températe 1.

Nous recommandons de régler le compartment réfrigérateur sur +4^ (réglage usine).

Evitez de stocker les produits alimentaires délicats à une température supérieure à +4 °C.

La température est régiable entre -16 °C et -24 °C.

Appuyez sur la touche de réglage de la température 9 jusqu'à ce que la température souhaitation soit réglée dans le compartment Congélateur. L'appareil的记忆ise la valeur réglée en dernier.

La températe réglée s'affiche à l'affichage de températe 3.

Nous recommandons de régler le compartment congestérateur sur -18 °C (réglage usine).

Mode Économie d'énergie

Si I'appareil ne sert pas pendant un court moment, l'affichage des éléments de commande passe en mode Economie d'énergie.

Seul l'affichage du Mode Economie d'énergie 2/6 est encore allumé.

Dès que vous réutilisez l'appareil, par exemple des que vous ouvre une porte, l'affichage revient sur sa luminosité normale.

Fonction alarme

L'alarme sonore retentit lorsque cette dernière monte trop dans le compartment Congélateur.

Éteindre l'alarme sonore

Fig. 2

Le fait d'appuyer sur la touche d'alarme 5 eteint l'alarme sonore.

Alarme relative à la porte

L'alarme de porte s'active si une porte de l'appareil reste ouverte plus d'une minute. Refermer la porte suffit pour que l'alarme sonore cette.

Alarme de température

L'alarme de température s'enclenché lorsque la température a trop monté dans le compartment Congélateur et que les produits surgelés risquent de s'abimer.

L'affichage de température 3 clignote et la touche d'alarme 5 s'allume.

Après avoir appuyé sur la touche d'alarme 5, la température la plus élevé qui a regné dans le compartment congélateur apparait pendant cinq secondes à l'affichage de température 3.

Ensuite, cette valeur s'efface. L'affichage de température 3 affiche ensuite la température régée.

L'alarme peut s'activer dans les cas suivants, sans que cela signifie que les produits congelés risquent de s'abimer :

■ lors de la mise en service de l'appareil,
■ lors du rangement de grandes quantités de produits frais,
lorsque la porte du compartment congestionelateur est restee trop longtemps ouverte.

Remarque

Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats précuisés (par cuisson ou rotissage).

N'utilisez pas la durée de conservation dans son intégralité.

Contenance utile

Vous trouvrez les indications relatives à la contentance utile sur la plaque signalétique de votre apparéil. Fig. 14

Utiliser intégralement la capacité de congélation

Pour pouvoir ranger la quantité maximale de produits congeçelés, vous pouvez retirez toutes les pieces composant l'équipement. Il devient alors possible d'empiler les produits alimentaires au bas du département de congélation.

Pour retirer les pieces d'équipement

Tirez le bac à produit congelés à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 8

Le compartment réfrigérateur

Le compartment
réfrigérateur est l'endroit idéal où ranger
les plats finis de préparer,
les pâtisseries, conserve, le lait
condensé, le fromage dur, les fruits
et légumes croignant le froid ainsi
que les agrumes.

Consignes de rangement

• Rangez les alimentés si possible bien emballos ou bien couverts. Ils garderont ainsi arôme, couleur et fraîcheur. Ceci empêche en outre que certains alimentés ne communiquent leur goût à d'autres et que les pieces en plastique changent anormalement de couleur.

• Attendez que les boissons et alimentents chauds aient refroidi à la température de la pierce avant de les ranger dans l'appareil.

Remarque

Évitez que les produits alimentaires entrent en contact avec la paroi arrêté. Cela généait sinon la circulation de l'air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrêté.

SuperRéfrigération

Pendant la super réfrigération,
la température dans le compartment
réfrigerateur descend le plus bas
possible pendant env. 6 heures. Ensuite,
l'appareil commute sur la température
reglee avant que vous n'activiez la super
réfrigération.

Activez la superRéfrigération par exemple :

Avant de ranger de grandes quantités d'aliments.
Pour refroidir rapidement des boissons.

Allumage et extinction

Fig. 2

Appuyez sur la touche « super » 8 jusqu'à ce que l'affichage « super » 2 s'allume.

Utilisation du compartment congélateur

Sert à ranger des produits surgelés.
Sert à confectionner des glaçons.
- Pur congeler des produits alimentaires.

Remarque

Veiliez à ce que la portedu compartment congestioneur soitcorrectement fermée! Si cette portereste ouverte, les produits surgelésdegeleront. Le compartmentcongelateur se givre fortement.En outre: gaspillage d'énergie duà une consommation elevéed'électricité!

Capacité de congélation maximale

Sur la plaquette signalétique, vous trouvrez des indications concernantla capacité de congélation maximale en 24 heures. Fig.14

Congélation et rangement

Achats de produits surgelés

Leur emballage doit etre intact.
Ne dépassez pas la date-limits de conservation.
Il faut que la température dans le congelateur bahut du supermarché soit de -18 °C ou encore plus basse.
Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartment congélateur.

Lors du rangement

S'il faut congelever des quantités assez importantes de produits alimentaires, utilisez de préférence le compartment le plus haut;ils y seront congelés à la fois très vite et en douceur. Étalez les produits alimentaires sur une grande surface dans les tiroirs et les bacs à produits congelés. Veiliez à ce que les produits congelés n'entrent pas en contact avec des produits frais. Le cas échéant, modifiez l'empilage des produits congelés dans les bacs à produits congelés.

Rangement des produits surgelés

Introduisez le bac à produits congelés jusqu'à la butée, c'est important pour que l'air circule impeccable dans l'appareil.

Congélation de produits frais

Pour congefer les aliments, n'utilise que des aliments frais et d'un aspect impeccable.

Il faudrait blanchir les légumes avant de les congeler, pour preserver le mistrice possible leur valeur nutritive, leur arôme et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.

Voutrouvrez en librarianie toute une bibliographie sur la condensation et le blanchissement.

Remarque

Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.

Se présent à la congélation :
Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, oeuls sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés.
Ne se présent pas à la congélation : Variétés de légumes habituèlement dégustées crues telles que la salute ou les radis,œufs dans leur coque, raisins, pommes,poires et pêches entières,œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés

L'air ne doit pas pénétre dans l'emballage pour que les alimentés ne perdent pas leur goût ni ne s'est pas.

1. Placez les aliments dans l'emballage.
2. Presser pour chasser l'air.
   3.Obturez I'emballage hermetiquement.
3. Indiquez sur l'emballage le contenu et la date de congélation.

Emballages adaptés :

Feuilles en plastique, feuilles en polyéthylene, feuilles d'aluminium, boîtes de congélation.

Vous trouvrez ces produits dans le commerce spécialisé.

Emballages inadaptés :

Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles, rubans adhesifs résistants au froid, ou assimilés.

Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse.

Durée de conservation des produits surgelés

Elledependde la naturedesaliments.

Si la température a été régée sur -8^ :

■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois
■ Fromage, volaille, viande : jusqu'à 8 mois
Fruits et légumes : jusqu'à 12 mois

Supercongélation

Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût.

Pour qu'il ne se produit pas d'augmentation indésirable de la température lorsque vous rangez des produits alimentaires frais, appuyez sur la touche de supercongélation quelques heures avant de les ranger. 4 à 6 heures suffisent généralement.

S'il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais.

Si vous ne foulez congeler que de petites quantités d'aliments (jusqu'à 2 kg), vous n'avez pas besoin d'enclencher la supercongélation.

Remarque

Si vous avec activé la supercongélation, l'appareil peut fonctionner plus bruyamment.

Allumage et extinction

Fig. 2

Appuyez sur la touche Super 10 jusqu'à ce que l'affichage Super 4 s'allume. La supercongélation se désactive automatiquement au bout de 212 jours.

Décongélation des produits

Selon la nature et l'utilisation des produits surgelés, vous pouvez désirir entre plusieurs possibilités :

a la température ambiente,
dans le réfrigérateur,
■ dans le four électrique, avec / sans ventilateur à air chaud,
dans le micro-ondes.

Attention

Ne remettez pas àCongeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

Dans ce cas, consommez-les nettement avant la date limite de conservation.

Equipement

Clayettes et bacs

Vous pouvez modifier à volonté
l'agencement des clayettes dans
le compartment et des bacs en
contreporte : Tirez la clayette en avant,
abaissez-la et faites-la basculer
lateralément pour l'extraire. Soulevez
le bac puis sortez-le.

Equipement spécial

(selon le modele)

Bac tiroir

Fig. 4

Vous pouvez partager le bac pour le charger et le décharger. Pour ce faire, soulevez le bac et extrayez-le. La fixation du bac est variable.

Clayette à bouteilles

Fig. 5

Cette clayette permet de ranger des bouteilles de manière sure. La fixation est variable.

Bac à légumes avec régulateur d'humidité

Fig. 6

Pour creer un climat de stockage optimal pour les legumes, la salade et les fruits, vous pouze, en fonction de la quantite rangée, regler l'humidité de l'air qui regnera dans le bac à legumes.

Grâce au contrôle de l'humidité, les produits alimentaires peuvent rester jusqu'à deux fois plus longtemps que dans le compartment réfrigérateur normal sans perdre leur fraîcheur.

Petites quantités de produits alimentaires -

Poussez le curseur vers la gauche.

Grandes quantités de produits alimentaires -

Poussez le curseur vers la droite.

Dans le compartment fraîcheur, il regne des températures plus basses que dans le compartment réfrigérateur. Des températures inférieures à 0^ peuvent également se manifester.

Idéal pour ranger le poisson, la viande et la charcuterie. Ne convient pas pour les salades, les légumes et les produits alimentaires qui craignent le froid.

Bac à glaçons

Fig. 13

Remplissez le bac à glaçons aux 3/4 avec de l'eau, puis placez-le dans le compartment Congélateur.

Si le bac est resté collé dans le compartment Congélateur, n'utilise qu'un instrument émousse pour le decoller (un manche de cuiller par ex.).

Pour enlever les glaçons du bac, passsez-le brievement sous l'eau du robinet ou déformez légèrement le bac.

Calendrier de congélation

Fig. 1/27

Il est important de respecter la durée de congélation autorisée pour éviter que les alimentents surgelés ne s'abiment. La durée de stockage dépend de la nature de l'aliment. Les chiffres à côté des symboles indiquent en mois la durée de conservation permise pour le produit concerné. Dans le cas de produits surgelés prêts à consommer, tenez également compte de la date de fabrication ou de la limite de conservation recommendée.

Accumulateurs de froid

Fig. 7

Lors d'une coupure de courant ou en cas de panne, les accumulateurs de froid retardent le rechauffement des produits surgelés stockés dans l'appareil. Pour obtenir la plus longue durée de conservation, placez l'accumulateur dans le tiroir du haut, directement sur les produits alimentaires.

Pour economiser de la place, vous pouvez ranger chaque accumulateur dans le casier en contre-porte.

Vous pouvez également vous servir des accumulateurs de froid pour emporter des alimentes par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitee.

Filtres à charbon actif

Fig. 1/23

Le filtré à charbon actif permet de changer l'air et d'améliorer l'odeur à l'intérieur de l'appareil.

Autocollant « OK »

(selon le modele)

Le contrôle de température « OK » permet de signaler les températures inférieures à +4 °C. Si l'autocollant n'affiche pas « OK », abaissez la température par palier.

Remarque

A la mise en service de l'appareil, ce dernier peut mettre jusqu'à 12 heures avant d'atteindre la température correcte.

Réglage correct

Arrêt et remisage de l'ordinateil

Coupure de l'appareil

Fig. 1

Appuyez sur la touche Marche / Arrêt 11.

Le groupe frigorifique et l'éclairageséteignent.

Remisage de l'appareil

Si I'appareil doit rester longtemps sans servir :

1. Éteignez l'appareil.
2. Debranche la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte.
3. Nettoyez l'appareil.
4. Laissez la porte de l'appareil ouverte.

Nettoyage de l'appareil

Attention

N'utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l'acide, ni aucun solvant.
N'utilisez jamais dépONGes abrasives ou susceptibles de rayer.

Des zones corrodées pourraient apparaitre sur les surfaces métalliques.

Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle.

Ces pieces pourraient se déformer!

L'eau de nettoyage ne doit pas pénétrer dans

les ouies aménagées dans la partie avant du fond du compartment congélateur,
■ dans les éléments de commande,
et dans l'éclairage.

Procedure :

1. Éteignez l'appareil avant de le nettoyer.
2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte!
3. Sortez les produits congelés et rangez-les dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l'appareil) sur ces produits.
4. Ne nettoyez l'appareil qu'vec un chiffon doux, de I'eau tiède et du produit à vaisselle représentant un pH neutre. L'eau de nettoyage ne doit pas pénétrer dans l'éclairage.
5. N'essuyez le joint de porte qu'avec un chiffon et de l'eau propre; ensuite, sechez-le à fond.
6. ÀpRES le nettoyage : rebranchez la fiche mâle de l'appareil puis réenclenchez-le.
7. Rangez à nouveau les produits surgelés dans les tiroirs.

Equipement

Pour nettoyer, il est possible de-retirer toutes les pieces variables de l'appareil.

Retirer les clayettes en verre

Tirez les clayettes en verre à vous puis extrayez-les.

Retirer le bac à produits congeles

Fig. 8

Tirez le bac à produit congelés à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.

Clayette en verre du compartment froid

(selon le modele)

Remarque

Ne nettoyez pas la clayette en verre du compartment froid sous l'eau du robinet.

Avant de-retirer la clayette en verre, retirez le bac à legumes et le compartment froid.

Fig. 9

Poussez la fixation vers le haut et sortez la clayette en verre.

Tiroirs dans le compartment réfrigérateur

Fig. 10

Ouvrez le tiroir en grand, soulevez-le pour le décranter puis extrayez-le.

Pourmettreletiroirenplace,posez-lea'avant surles rails de sortie etpoussez-le dans l'appareil.Appuyez sur letiroir pourle faire encranter.

Remarque

Avant de pouvoir extraire le tiroir à légumes, il faut au préalable retarder la clayette en verre qui se trouve au dessus.

Extraire la clayette en verre au dessus du tiroir à légumes

Fig. 12

Avant de pouvoir sorting la clayette en verre, extrayez le tiroir à légumes.

Il est possible de démonter la clayette en verre pour la nettoyer.

Éclairage (LED)

Votre apparéil est équipé d'un éclairage par LED

ne demandant pas d'entretien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Economies d'énergie

• Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximité d'une source de chaleur (par ex. radiateur, cusinière).
  Utilisez le cas échéant une plaque isolante.
  ■Attendez que les plats chauds aient refroidi avant de les ranger dans le compartment Congélateur!
• Rangez les produits surgelés dans le compartmenté réfrigérateur pour qu'ils dégèle. Utilisez l'exçédent de froid pour refroidir les alimentés.
  N'ouvre la porte de l'appareil que le plus brivement possible!

fr

• De temps en temps, nettoyez le dos de l'appareil, ceci pour éviter une hausse de la consommation d'électricité.

Bruits de fonctionnement

Bruits parfaitement normaux

Bourdonnement sourd

Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans les tuyaux.

Cliquetis

Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.

Craquement

Le dégivrage automatique a lieu.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

VeuillezmettreI'appareil d'aplombaI'aide d'un niveaua bulle. Ajustezensuite lhorizontalite par les piedsàvis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coincent

Vérifiez les pieces amovibles puis remettez-les en place correctement.

Des bouteilles ou récipients se touchent

Eloignez légèrement les bouteilles ou réciPIents les uns des autres.

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV):

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent.

Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement Cause possible Remède
La température devie fortement par rapport au réglage.		Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes.Si la température est trop élevé, vérifie au bout de seulement quelques heures si un rapprochement de la température a eu lieu.Si la température est trop BASSE, vérifie à nouveau la température le lendemain.
L'éclairage ne fonctionne pas.Fig. 1/13	L'interrupteur de l'éclairage est coincé.	Vérifiez si l'interrupteur d'éclairage se déplace. Fig. 1/12
	L'éclairage est défectueux.	Voir le chapitre « Éclairage » .
La température dans le compartment réfrigerateur est trop BASse.	Des températures plus basses dans le compartment congélateur peuvent aussi faire baisser la température dans le compartment réfrigerateur. Ceci est dû à la technique de froid utilisé.	Haussez un peu la température du compartment réfrigerateur.Si cela ne suffit pas, par exemple lorsque la température de la pièce est trop BASse, réglez également le réchauffeur du compartment congélateur.
Aucunvoyant ne s'allume.	Coupure de courant ; disjoncteur disjoncté ; fiche mâle pas complèteme nt branchée dans la prise.	Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifie les fusibles / disjoncteurs.
La température régnant dans le compartment congélateur est trop élevé.	Vous avez ouvert fréquemment l'appareil.	N'ouvre pas l'appareil inutillement.
	Les orifices d'apport et d'évacuation d'air sont recouverts par des objets faisant obstacle.	Enlevez ces obstacles.
	Vous avez mis une assez grande quantité d'aliments à congeler.	Ne dépassez pas la capacité de congélation maximale.
La portedu compartmentingangélateur est restée longtemps ouverte ; le compartmentcingélateur n'atteint plus la température.	L'évaporateur (le générateur de froid) équipant le système No Frost est tellement givré qu'il ne peut plus se dégivrer de façon entièrement automatique.	Pour dégivrer l'évaporateur, sortez les produits alimentaires dans leurs casiers et rangez-les bien isolés dans un endroit frais. Éteignez l'appareil et éloignez-le du mur. Laissez la portede l'appareil ouverte. Au bout de 20 minutes environ, l'eau de dégivrage commence à couler dans le bac d'évaporation au dos de l'appareil. Fig.1 Pour éviter dans ce cas que le bac d'évaporation ne déborde, récapérez cette eau à l'aide d'une éponge.L'évaporateur est entièrement dégivré lorsqu'il ne coule plus d'eau de dégivrage dans le bac d'évaporation. Nettoyez le compartment intéérieur. Remettez ensuite l'appareil en service.

Service après-vente

Pour connaître le service après-ventesitué le plus pres de chez vous,consultez l'annuaire téléphonique ou le repertoire des services après-vente (SAV). Veuillez indiquer au SAV le numero de série (E-Nr.) de l'appareil et son numero de fabrication (FD).

Voutrouvezcesindications sur la plaque signaletique Fig.14

Aidez-nous à éviter des déplacements inutiles : indiquez les numérios de série et de fabrication. Vous economiserez ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements

Vous trouvrez les données de contact pour tous les pays dans l'annulaire ci-joint du service après-vente.

FR0140101100

B070222141

CH 0848 840 040

JbeJI Joo

2 : 1 : y = 1

aog: wll ojg jg l Lg jLg

a_j l

gj jgi bdi 1 g i ig

0Lg Lg w g Lg n 5c y jy

p9jU1 11c s-fo Lg:J5

g 1g2

Lg:Jy JgJgJgJgJg

aLg5x1 aolb81 g

，g：11a1la 1

paccg aL1 juaaJ 10jg1 jaej paccg

g a d j 100

JjLcG:Logi:Jiae ciilj yba2x1 iag.（）

GgSj

jLg1

o aiei i 8g jai iig . gio cii igic

s

a

10

J 1

1 1

aLLuJgwiJ Jeo oLj; jlc aLw

ar

$$ \Delta \omega_ {1} = \frac {\Delta \omega}{\Delta \omega_ {2}} = \frac {\Delta \omega}{\Delta \omega_ {1}} $$

10

J 128 J 129 J 130 J 131 J 132 J 133 J 134 J 135 J 136

plo

y 1 y

12

J 1 J 1 1 1 1 1 1 1 1 1 1 1 1

45.5 5 5

(LED)

a ≤ b ; a 12 ; a > b
