Caractéristiques techniques	Autoradio TOKAI LAR5751 avec lecteur CD, USB, et Bluetooth intégré.
Puissance de sortie	4 x 50 Watts RMS.
Compatibilité audio	Formats MP3, WMA, WAV.
Connectivité	Bluetooth pour appels mains libres et streaming audio.
Écran	Écran LCD rétroéclairé avec affichage de l'heure et des informations de piste.
Utilisation	Installation facile dans la plupart des véhicules, avec commandes intuitives.
Maintenance	Nettoyer régulièrement le lecteur CD et les ports USB pour éviter les dysfonctionnements.
Sécurité	Protection contre les surcharges et les courts-circuits.
Informations générales	Garantie de 2 ans, support technique disponible en ligne.

FOIRE AUX QUESTIONS - LAR5751 TOKAI

Comment réinitialiser mon autoradio TOKAI LAR5751 ?

Pour réinitialiser votre autoradio, appuyez sur le bouton 'Reset' situé à l'arrière de l'appareil à l'aide d'un objet pointu. Cela rétablira les paramètres d'usine.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez d'abord que l'autoradio est correctement connecté à l'alimentation. Assurez-vous également que le fusible n'est pas grillé et que la batterie de votre véhicule est en bon état.

Comment connecter mon téléphone à l'autoradio TOKAI LAR5751 ?

Pour connecter votre téléphone, activez le Bluetooth sur votre appareil et recherchez les dispositifs. Sélectionnez 'TOKAI LAR5751' dans la liste et suivez les instructions pour établir la connexion.

Mon autoradio ne capte pas les stations radio. Que faire ?

Assurez-vous que l'antenne est correctement installée et en bon état. Essayez de rechercher manuellement les stations ou de réinitialiser les paramètres de recherche automatique.

Comment régler l'horloge sur mon autoradio TOKAI LAR5751 ?

Pour régler l'horloge, appuyez sur le bouton 'Menu', sélectionnez 'Horloge', puis utilisez les boutons de réglage pour ajuster l'heure et les minutes. Confirmez avec 'OK'.

Est-il possible de lire des fichiers audio via USB sur cet autoradio ?

Oui, vous pouvez lire des fichiers audio en connectant une clé USB contenant des fichiers compatibles. Assurez-vous que les fichiers sont dans un format pris en charge.

Pourquoi le son de mon autoradio est-il faible ?

Vérifiez le niveau du volume et assurez-vous que l'autoradio n'est pas en mode 'mute'. Vérifiez également la qualité des haut-parleurs et des connexions.

Comment mettre à jour le firmware de mon autoradio TOKAI LAR5751 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de TOKAI, copiez-la sur une clé USB et insérez-la dans l'autoradio. Suivez les instructions à l'écran.

L'autoradio affiche un message d'erreur. Que signifie cela ?

Les messages d'erreur peuvent indiquer divers problèmes, tels qu'un problème de connexion ou un fichier audio non pris en charge. Consultez le manuel d'utilisation pour des codes d'erreur spécifiques.

Comment activer la fonction de lecture aléatoire ?

Pour activer la lecture aléatoire, appuyez sur le bouton 'Mode' jusqu'à ce que l'option 'Lecture aléatoire' soit affichée, puis sélectionnez-la et confirmez.

MODE D'EMPLOI LAR5751 TOKAI

Les spécifications de l'appareil peuvent être soumises à modifications sans préavis.

Pour des raisons évidentes de sécurité et en rappel avec la législation en vigueur, il est formellement interdit de visionner le lecteur DVD tout en conduisant.

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

AVERTISSEMENT:

POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE OU D'INCENDIE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

ATTENTION: POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, NE PAS ENLEVER LE COUVERCLE (OU L'ARRIERE). AUCUNE PIECE N'EST NÉCESSAIRE À L'UTILISATEUR. CONTACTER UNE PERSONNE QUALIFIEE POUR TOUTE REPARATION.

Le symbole d'éclair, compris dans un triangle équilatéral, informe l'utilisateur que la tension de certaines pièces non isolées à l'intérieur du produit est suffisamment puissante pour poser un risque d'électrocution.

Le point d'exclamation, compris dans un triangle équilatéral, informe l'utilisateur que d'importantes directives de fonctionnement et d'entretien se trouvent dans la documentation accompagnant l'appareil.

Le symbole du produit laser situé sur le panneau arrière de l'unité indique que ce lecteur est un produit de la classe laser qui n'utiliser qu'un laser faible et aucun rayonnement dangereux.

1. Lire attentivement ce guide de l'utilisateur avant installation et utilisation.
2. Ne pas toucher la prise secteur avec les mains mouillées.

3. Couper l'alimentation secteur lorsque l'appareil n'est pas utilisé. (Débrancher la fiche de la prise secteur quand vous n'utilisez pas l'appareil pendant une durée prolongée)
   Avant de déplacer l'appareil, enlever d'abord le disque contenu dans l'appareil/le tiroir.

4. Ne pas ouvrir le couvercle ni toucher les composants exposés à l'extérieur de l'appareil, seuls des techniciens qualifiés peuvent y toucher.

5. Ne pas exposer l'appareil à la lumière directe du soleil ou près d'objets qui dégagent de la chaleur pour éviter d'endommager l'appareil.
6. Ne pas placer l'appareil dans un endroit humide qui pourrait affecter le capteur de l'appareil.
7. Placer l'appareil sur une surface plane et ventilée. Vérifier que les trous d'aération

Ne sont pas couverts pour éviter une surchauffe ou un mauvais fonctionnement.

1. Nettoyer le panneau et le boîtier à l'aide d'un chiffon doux et sec uniquement, n'appliquer aucun type de solvant, d'alcool et de vaporisateurs.

2. L'appareil ne doit pas être exposé aux éclaboussures et aux déversements et aucun objet contenant des liquides, tels que des vases, ne doit être placé sur l'appareil

10Débrancher l'appareil quand il n'est pas utilisé pendant une longue durée.

Table des matières

1. Avant utilisation.... 3

1.1 Glossaire.... 3
1.2 Précautions.... 3
1.3 Entretien et nettoyage des disques.... 4
1.4 Information sur les piles de la télécommande.... 4
1.5 Description de la télécommande.... 5
1.6 Description des commandes de la façade du panneau frontal.... 6
1.7 Description des fils entrée/sortie.... 7-8
1.8 Installation de l'appareil....9

1. Utilisation de base.... 10

2. Utilisation de la radio.... 11

4 Utilisation de base : des disques CD/DVD - Port USB ou cartes mémoire MMC/SD.... 13

4.1 Insérer et retirer un disque/ une clé USB ou une Carte Mémoire 13

4.2 Mettre la lecture sur pause.... 13

4.3 Arrêter la lecture 13

4.4 Sélectionner un Chapitre/Piste avec la touche UP/DN ou la touche >>|/|<< ..... 13

4.5 Sélectionner un Chapitre/Piste avec le pavé numérique.... 13

4.6 Sélectionner un Chapitre/Piste avec le menu racine 13

4.7 Lecture accélérée.... 14

4.8 Lecture au ralenti.... 14

4.9 Lecture d'une image arrêtée.... 14

4.10 Répétition de la lecture.... 14

4.10.1 Répéter Un/Tout.... 14

4.10.2 Répéter A-B.... 14

4.11 Lecture en Mode Balayage (SCAN).... 14

4.12 Lecture à partir d'un Chapitre/Piste spécifique ou d'un point spécifique.... 15

4.13 Lecture aléatoire.... 15

4.14 Lecture d'un angle différent.... 15

4.15 Lecture en mode Zoom 15

4.16 Modifier la langue des sous-titres.... 15

4.17 Modifier la langue audio.... 15

4.18 Modifier le système du signal vidéo.... 15

4.19 Au-delà du statut Lecture.... 16

4.20 Programmation de lecture.... 16

4.21 Lecture d'un fichier IMAGE format JPEG 16

4.22 Lecture des fichiers MP4 17

4.23 Fonction ESP et Id3 17

4.24 Utilisation du menu de configuration du système DVD.... 17

Contrôle parental.... 21 Le Code Régional.... 22

5- Le Dépannage.... 23

6-Caractéristiques techniques.... 24

1. Avant utilisation

1.1 Glossaire

PBC (contrôle de lecture)

Il s'agit d'une sorte de signal (menu) enregistré sur le disque avec le format SVCD ou VCD2.0 Utilise pour le contrôle lecture. Il peut lire un logiciel interactif avec le menu affiché sur la TV. Et si le disque contient des images fixes, il peut lire une haute définition de ces images.

Titre

En général, le titre est la partie importante du disque DVD. Par exemple, la partie thématique du film porte le titre 1, la partie qui décrit le "making-of" porte le titre 2, le casting porte le titre 3, etc.... Chaque titre contient un numéro de série facile à identifier.

Chapitre

Un titre peut se diviser en plusieurs blocs, de façon à ce que chaque bloc puisse fonctionner comme une unité appelée chapitre. Le chapitre contient au minimum une unité.

Piste

C'est le composant le plus important du VCD. En général, chaque chanson d'un disque de karaoké est une piste

1.2 Précautions

Sécurité

1. Source d'alimentation: L'appareil doit être branché sur une alimentation électrique qui correspond Au type décrit dans le guide de l'utilisateur ou comme indiqué sur l'appareil.
2. L'appareil est destiné pour le terminal négatif de la pile qui est branchée sur le métal du véhicule. Veuillez confirmer avant installation.
3. Ne pas rassembler les fils du haut-parleur lorsque l'appareil est allumé, Sinon cela pourrait surcharger ou griller l'amplificateur de puissance.
4. Ne pas installer le panneau détachable avant de brancher les fils.

Environnement

1. Ne pas utiliser cet appareil près d'une source d'eau ou d'humidité.
2. Si de l'humidité se forme à l'intérieur de l'objectif, l'appareil pourrait ne pas fonctionner correctement. Pour éliminer ce problème, attendre environ 1 heure pour laisser l'humidité s'évaporer.
3. si l'habitacle de la voiture est très chaud, ne pas utiliser le lecteur tant que la voiture n'a pas roulé quelques instants pour permettre de rafraîchir l'intérieur.

1.3 Entretien et nettoyage des disques

Entretien des disques

1. Pour garder un disque propre, tenir le disque par les rebords, ne pas toucher la surface du disque du côté lecture.
2. Ne pas coller de papier ou de bande sur le disque. S'il y a de la colle (ou similaire) sur la surface du disque, vous devez essuyer avant de l'utiliser.
3. Ne pas exposer le disque à la lumière du soleil, ou près d'une source de chaleur, ou le laisser dans une voiture garée en plein soleil où la température peut incroyablement augmenter.
4. Mettre le disque dans son boîtier de rangement pour conserver la température après utilisation.

Nettoyage des disques

1. Avant la lecture, essuyer le disque avec un chiffon propre. Partir du centre du disque vers les rebords.

2. Ne pas utiliser d'alcool, de solvant ou de nettoyant ou vaporisateur antistatiques vendus dans le commerce et utilisés pour les LP en plastique pour essuyer le disque.

correct

Incorrect

correct

Incorrect

Figure.1

Figure.2

Figure.3

1.4 Informations sur les piles de la télécommande

Replacer les piles de la télécommande:

1. Avant d'utiliser la télécommande pour la première fois, tirer sur la languette de protection de la télécommande comme indiqué par le sens de la flèche. (Voir fig.1)
2. Appuyer sur le bloc amovible comme indiqué par la flèche A (voir fig.2), puis tirer sur le compartiment des piles de la télécommande comme indiqué Par la flèche B (voir fig.2).
3. Remplacer les piles usagées par des piles neuves avec la polarité positive (+) tournée vers le haut. (Voir fig.3).
4. Remettre le compartiment à piles dans sa position d'origine. (Voir fig.3).

Note concernant les piles de la télécommande:

1. Une mauvaise utilisation des piles peut provoquer une surchauffe ou une explosion et causer un incendie ou des blessures.
2. La fuite des piles peut endommager la télécommande (Durée de vie des piles: 6 mois dans des conditions d'utilisation normales et une température normale).
3. Ne pas court-circuiter les piles.
4. Ne pas jeter les piles au feu.
5. Pour éviter tout risque d'accident, conserver les piles hors de la portée des enfants.

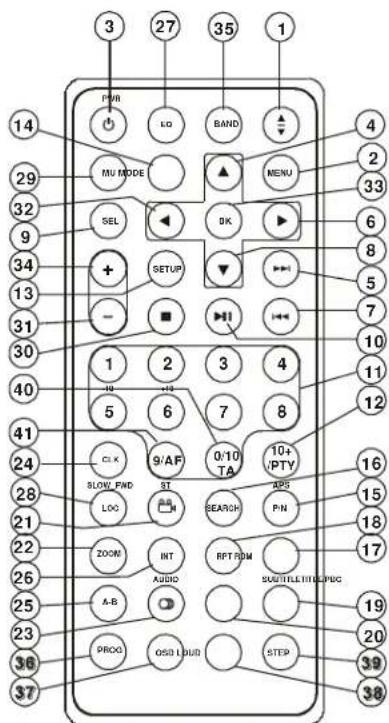

1.5 Description de la télécommande

3 27 35 1 PWR LO BAND MENU 4 29 NU MODE OK 6 32 SEL SETUP - - 10 2 3 4 10 11 12 40 5 6 7 8 41 CL X 9/AF 0/10 TA 10+ /PTY 16 24 SLOW FWD ST LOC SEARCH P-N 15 28 21 22 ZOOM INT AUDIO RPT ROM SOUTILL/TIPL/PDC 26 A-B PROG QSO LOUD STEP 19 25 23 36 37

1. TOUCHE ANGLE INCLINAISON MOTORISEE
2. TOUCHE MENU
3. TOUCHE MARCHE/ARRET
4. TOUCHE ^
5. TOUCHE >>|
6. TOUCHE >
7. TOUCHE |<<
8. TOUCHE v
9. TOUCHE SELECTION
10. TOUCHE PLAY/PAUSE
11. TOUCHE PAVE NUMERIQUE (0\~10, +10-10)
12. TOUCHE 10+/PTY
13. TOUCHE SETUP
14. TOUCHE MODE
15. TOUCHE APS
16. TOUCHE SEARCH "RECHERCHE"
17. TOUCHE RDM/RANDOM "ALEATOIRE"

18. TOUCHE RPT REPEAT "REPETITION"

19. TOUCHE SUBTITLE" SOUS-TITRAGE"

20. TOUCHE TITLE "TITRE"/PBC « CONTROLE DE LECTURE »
21. TOUCHE ANGLE/ST
22. TOUCHE ZOOM
23. TOUCHE AUDIO
24. TOUCHE CLOCK "HORLOGE"
25. TOUCHE A-B
26. TOUCHE INT
27. TOUCHE EQ EGALISEUR
28. TOUCHE LOC/SLOW-FWD
29. TOUCHE MUTE
30. TOUCHE STOP
31. TOUCHE VOLUME-
32. TOUCHE <
33. TOUCHE OK
34. TOUCHE VOLUME+
35. TOUCHE BAND et TOUCHE P/N
36. TOUCHE PROG"PROGRAMMATION"
37. TOUCHE OSD
38. TOUCHE LOUD "LOUDNESS"
39. TOUCHE STEP
40. TOUCHE TA
41. TOUCHE AF FREQUENCES ALTERNATIVES

Description de la façade avant après inclinaison du panneau avant

1. TOUCHE POWER (marche/arrêt)/ MUTE
2. TOUCHE ANGLE
   3 TOUCHE MODE
   4 TOUCHE +/-
3. DETECTEUR INFRAROUGE DE LA TELECOMMANDE
4. TOUCHE RESET
5. PRISE USB
   8 ENTREE AUXILIARE
6. TOUCHE EJECT
   10 COMPARTIMENT CD
7. ENTRÉE CARTE MEMOIRE

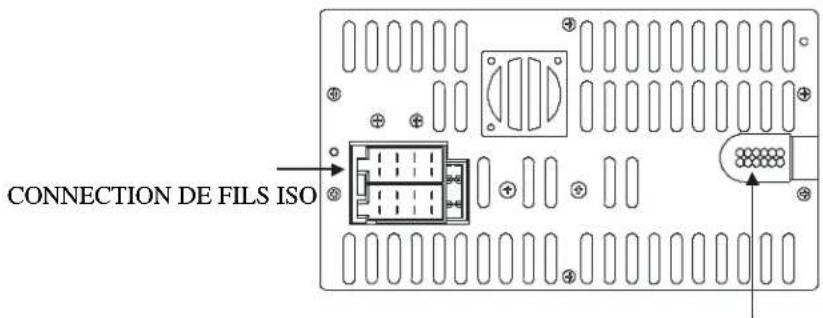

1.7 Description de l'arrière de l'appareil.

CONNECTION DE FILS ISO

GAINE D'INSERTION

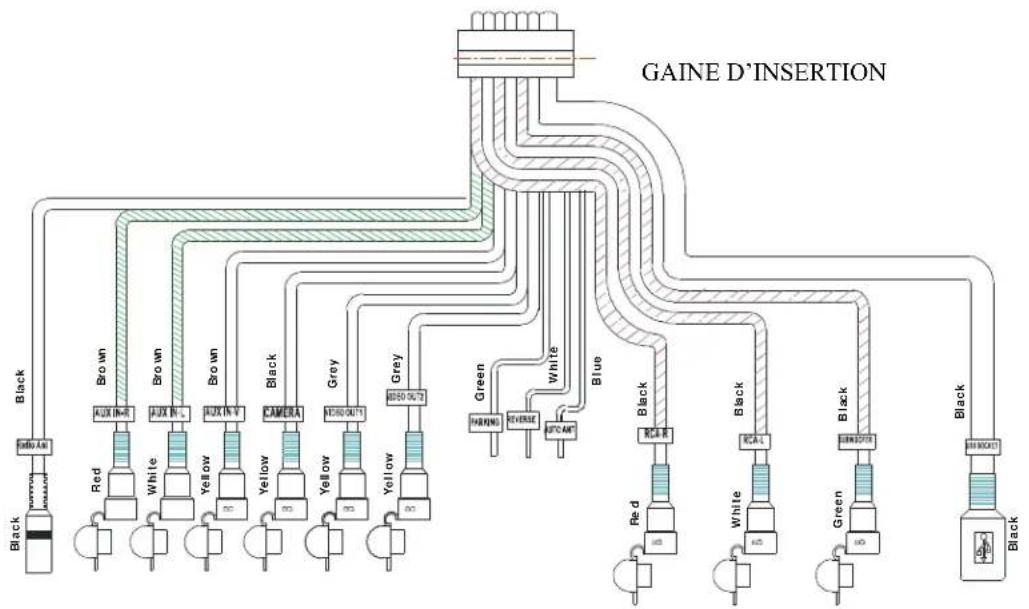

Description d'autres fils dans la gaine d'insertion


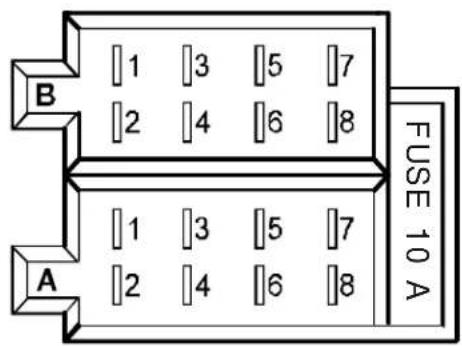

DESCRIPTION DES FILS DE CONNECTION ISO

B 1 3 5 7 2 4 6 8 FUSE 10 A A 1 3 5 7 2 4 6 8

Connecteur A

4. Mémoire +12V
7. 12V (après contact)
8. Négatif à la masse

Connecteur B

1. HP Droit Arrière (+)
2. HP Droit Arrière (-)
3. HP Droit Avant(+)
4. HP Droit Avant(-)
5. HP Gauche Avant (+)
6. HP Gauche Avant (-)
7. HP Gauche Arrière (+)
8. HP Gauche Arrière (-)

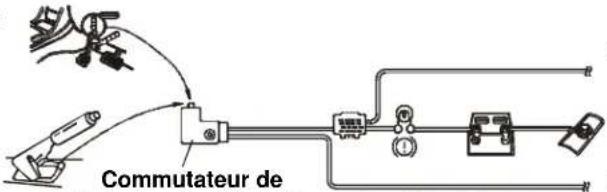

Frein à main

Commutateur de

Câble de frein à main (fil VERT de l'autoradio)

Frein à main (à l'intérieur du véhicule)

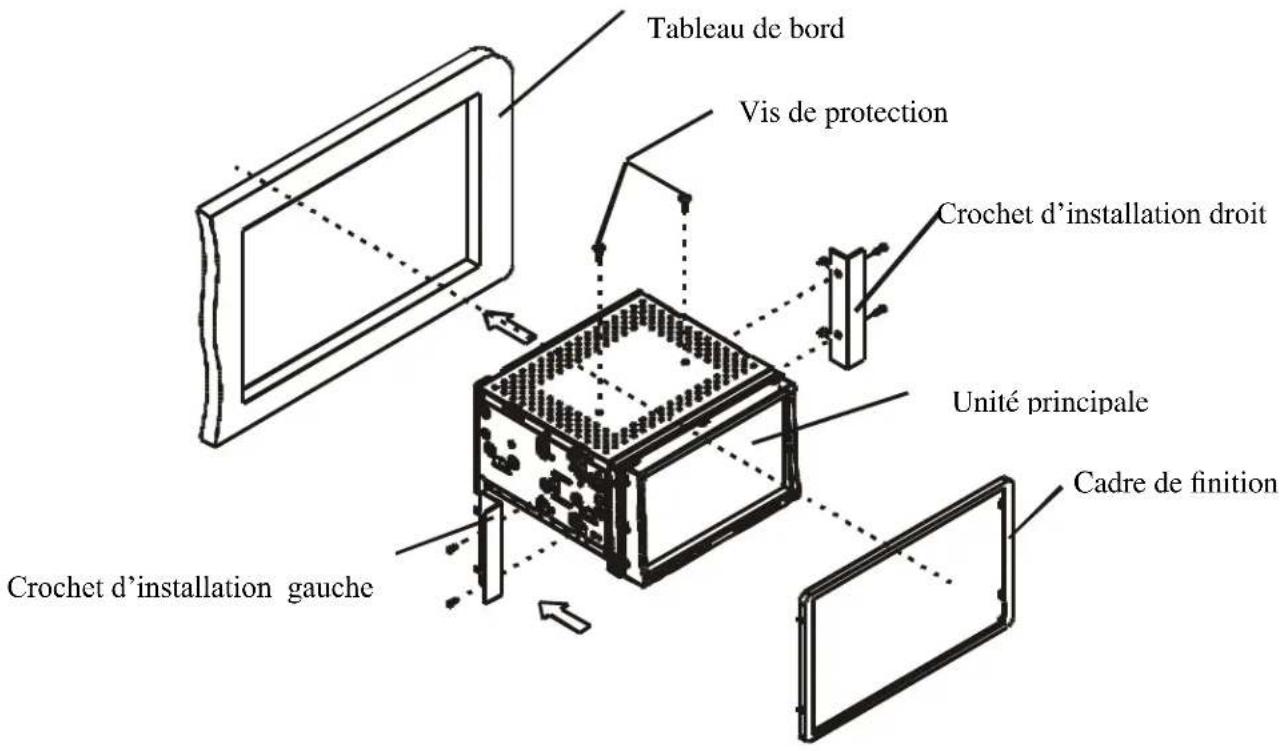

1.8 INSTRUCTIONS D'INSTALLATION

1) RETIRER LES 2 VIS DE PROTECTION AVANT L'INSTALLATION
2) VEUILLEZ FAIRE RÉALISER LA CONNECTION DU CABLAGE DE L'ALIMENTATION, DES HAUT-PARLEURS ET DE L'ANTENNE SELON LES EXIGENCES DU MANUEL.
3) SI LES CROCHETS D'INSTALLATION GAUCHE ET DROIT FOURNIS PAR LE FABRIQUANT CONVIENNE A VOTRE VOITURE FIXER LES AU CHASSIS, PUIS FIXER L'APPAREIL A LA VOITURE AVEC LES VIS SELON LE SCHEMA CI-DESSOUS. DANS LE CAS CONTRAIRE UTILISER LES CROCHETS D'INSTALLATION GAUCHE ET DROIT FOURNIS PAR LE VENDEUR.

Tableau de bord Vis de protection Crochet d'installation droit Unité principale Cadre de finition Crochet d'installation gauche

2. UTILISATION DE BASE

1. Pour ALLUMER ou ETEINDRE l'appareil

Appuyer d'une petite pression sur la touche POWER de la façade ou de la télécommande pour mettre l'appareil sous tension. En mode Power On, appuyer longuement sur la touche POWER de la façade ou appuyer brièvement sur la touche POWER de la télécommande pour mettre l'appareil hors tension.

2- Pour sélectionner un angle d'inclinaison de la façade

Appuyer sur la touche ANG située sur la façade ou appuyer plusieurs fois sur la touche. ∇ de la télécommande.

3. Sélectionner un Mode

Appuyer sur la touche MODE de la façade ou de la télécommande pour une source RADIO, DISQUE CD (après insertion d'un CD), DVD (après insertion d'un disque), USB (après insertion d'une périphérique USB Carte mémoire (après insertion d'une carte mémoire), ou AUX (auxiliaire). Pendant la lecture, en appuyant sur l'icône de l'écran tactile vous passez à SETUP où les différentes sources sont affichées (voir schéma ci-contre).

Appuyer sur l'une des icônes affichées sur l'écran tactile afin de sélectionner la source souhaitée.

SETUP RADIO DVD USB CARD AUX

Mode Menu

Appuyer sur l'icône permet d'accéder au MENU REGLAGE.

4. Pour régler le niveau sonore

Appuyer sans relâcher sur les touches + ou- de la télécommande ou sur ou de l'écran tactile pour régler directement le niveau sonore.

5. Pour couper le son: Mode sourdine

Appuyer brièvement sur la touche MUTE de la télécommande ou MUTE sur l'écran tactile pour activer ou désactiver le mode sourdine (MUTE). Appuyer brièvement sur la touche POWER de la façade pour activer/désactiver également le mode MUTE.

6. Pour consulter et régler l'horloge

Appuyer sur la touche CLK de la télécommande pour afficher l'horloge sur le petit moniteur de la façade. Appuyer longuement sur la touche CLK pour faire changer de couleur les heures de l'horloge, puis utiliser les touches + / - de la télécommande pour régler l'heure et appuyer brièvement sur la touche CLK pour faire changer de couleur les minutes de l'horloge, et utiliser sur les touches + / - de la télécommande pour régler les minutes.

7. Pour sélectionner un mode EQ (égaliseur) prédéfini

Appuyer sur la touche EQ de la télécommande pour sélectionner les curseurs de l'égaliseur prédéfinis: POP, ROCK, CLAS (classique), FLAT. Cette option permet de modifier l'effet sonore.

8. Pour activer/désactiver le mode LOUD (LOUDNESS)

Appuyer sur la touche LOUD de la télécommande pour activer/désactiver le mode LOUD. L'activation du mode LOUD améliore immédiatement le niveau des basses quand les basses ne sont pas suffisantes.

9. Pour réinitialiser l'unité RESET

Appuyer sur la touche RESET afin de rétablir le programme à zéro lorsque l'affichage est incorrect ou que les touches de fonctions sont bloqués.

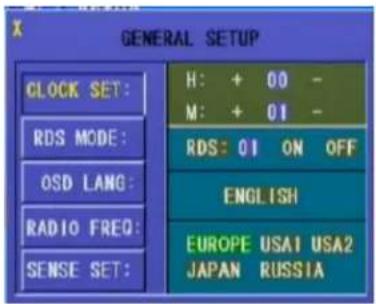

10. Pour effectuer les réglages principaux

Pour effectuer des réglages principaux, vous devez accéder à l'interface du SETUP puis appuyer sur l'icône

pour faire apparaître l'interface MENU REGLAGE.

Dans cette interface vous pourrez régler les fonctions suivantes en sélectionnant les icônes suivantes: HORLOGE/ MODE RDS/LA LANGUE D'AFFICHAGE/LA FREQUENCE RADIO/SENSE SET. Ces fonctions sont affichées sur le côté gauche. Une fois la fonction sélectionnée les options sont affichées sur le côté droit.

GENERAL SETUP CLOCK SET: RDS MODE: OSD LANG: RADIO FREQ: SENSE SET: H: + 00 - M: + 01 - RDS: 01 ON OFF ENGLISH EUROPE USA1 USA2 JAPAN RUSS1A

SENSE SET: cette fonction est utilisée pour régler la sensibilité de l'arrêt de la recherche automatique lorsqu'il trouve une station radio. Lorsque vous sélectionnez la fonction SENSE SET un mot de passe est requis: 191713. Après l'avoir entré vous pourrez régler cette fonction.

11-Menu CALIBRATION

Pour procéder éventuellement à un rééquilibrage de l'écran tactile, pendant la lecture d'un fichier ,appuyer en premier sur la touche STOP deux fois et ensuite appuyer sur la touche ZOOM et finalement appuyer sur les touches ^ , v , Dans cette interface, vous pouvez calibrer l'écran en appuyant au centre de la croix.

3. UTILISATION DE LA RADIO

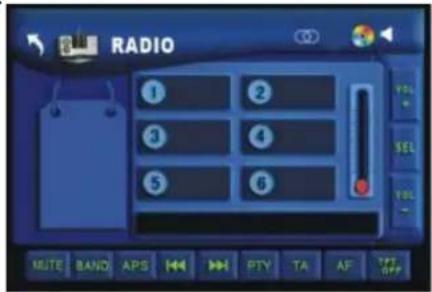

1. Entrer en Mode Radio

Appuyer sur la touche MODE pour accéder à l'interface RADIO.

L'interface RADIO s'affiche à l'écran.

RADIO ① ② ③ ④ ⑤ ⑥ MUTE BAND APS ↔ ↔ PTY TA AF PTR OFF

Dans l'interface RADIO, appuyer sur l'icône de l'écran tactile pour revenir au Menu MODES.

En appuyant sur l'icône vous allumez ou éteignez l'écran.

En appuyant sur l'icône vous entrez dans l'interface des réglages AUDIO et VIDEO.

Les autres icônes ont les mêmes fonctions que sur la façade ou celles de la télécommande.

Dans l'interface AUDIO & VIDEO, vous pourrez régler les paramètres suivants:

→ Volume, Aigus, Basses, Balance, Fader, Lumière, Contraste, Couleur, Teinte.

→ Activer ou désactiver les options DBAS (amplification des basses), MPB (position d'écoute améliorée) et LOUDNESS.

→ Sélectionner le mode transparence en appuyant sur la touche STD, le mode EQ égaliseur en appuyant sur la touche EQ.

Si vous souhaitez revenir à l'étape précédente (interface Radio), appuyer sur l'icône BACK.

2. TOUCHE BAND

En mode RADIO, appuyer sur la touche BAND de la télécommande pour sélectionner la bande radio désirée parmi FM1, FM2, FM3, AM1 et AM2, et la bande radio choisie apparaît sur l'écran.

3- Touches TUNE/SEEK UP/DOWN

En mode RADIO

1) Appuyer longuement sur la touches >>|/ |<< de la télécommande ou 📄 / 📋 de l'écran tactile pour rechercher automatiquement vers l'avant ou l'arrière une station disponible sur la fréquence en cours.
2) Appuyer brièvement sur la touche touches >>|/ |<< de la télécommande ou 📄 / 📄 de l'écran tactile pour rechercher manuellement vers l'avant ou l'arrière, celle de votre choix sur la fréquence en cours.

4. Touche APS

En mode RADIO:

1) Quand vous appuyez longuement sur la touche APS de la télécommande, la radio effectue un balayage depuis la fréquence la plus basse et vérifie le niveau de la force du signal jusqu'à la fin de la recherche du Cycle 1. Les 6 stations les plus importantes sont mémorisées dans les présélections de la bande définie. Elle peut stocker 3x6 stations pour la bande FM (FM1/FM2/FM3) et 2X6 stations pour la bande AM (AM1 et AM2).
2) Quand vous appuyez brièvement sur la touche APS de la télécommande, la radio balaye toutes les stations mémorisées pendant quelques secondes. Il suffit de ré-appuyer sur la touche APS brièvement afin de pouvoir écouter la station choisie. Après avoir terminé le balayage des stations, elle revient à la présélection de la bande FM1

5. Touche PRESET STATION [1-6]

En mode RADIO:

1) Pour la mise en mémoire d'une station sur la bande en cours, après avoir réglé la station à mémoriser il convient de maintenir appuyé longuement l'une des touches de 1 à 6 de la télécommande ou de l'écran tactile pour effectuer la mémorisation.
2) Pour rappeler la mémoire préréglée de la bande en cours, appuyer sur l'une des touches de préréglage [1-6].

6. Touche STEREO/MONO

Appuyer sur la touche ST de la télécommande pour sélectionner le mode son STEREO ou MONO pour la bande FM.

7. Touche LOC

1) En mode radio lorsque le signal de la station de radio à distance est très faible et que la réception est mauvaise pendant le réglage des stations vérifier que le mot LOC apparaît sur l'écran LCD. Si c'est le cas, appuyer sur cette touche LOC de la télécommande pour désactiver cette fonction, puis régler à nouveau la station de radio à distance.
2) En mode radio, lorsque le signal de la station de radio locale est trop fort et crée une interférence avec la réception pendant le réglage, appuyer sur cette touche pour activer la fonction LOC et afficher le mot LOC sur l'écran LCD, puis régler à nouveau la station de radio locale.

8. Touche PTY (TYPE DE PROGRAMME)

Appuyer brièvement sur la touche PTY de la télécommande ou sur l'écran tactile pour sélectionner les modes suivants un à un

PTY MUSIC group ---- PTY SPEECH group---- OFF

Lorsque le PTY group est activé appuyer sur les touches + ou - de la télécommande pour sélectionner un des programmes suivants:

Après avoir sélectionné un programme PTY, SEEK PTY s'affichera et commencera la recherche d'un des programmes choisis. Dans le cas où la recherche échoue PTY NONE s'affichera et reviendra à la précédente station présélectionnée.

9. TOUCHE AF [AUTRES FREQUENCES]

Quand vous appuyez brièvement sur la touche AF de la télécommande ou AF sur l'écran tactile, le mode AF est sélectionné et s'affiche à l'écran, en appuyant successivement vous pouvez basculer en:

AF OFF: Mode basculement AF éteint.

AF ON : Mode basculement AF en fonction et réception Info RDS.

Segment clignotant: le Mode AF est activé et les informations RDS ne sont pas encore reçues.

La radio vérifie la force du signal AF en permanence. L'intervalle de vérification de chaque AF dépend de la force du signal de la station en cours, de quelques minutes pour une station forte à quelques secondes pour une station

faible. Chaque fois qu'un nouveau AF est plus fort que la station en cours, l'unité bascule sur cette fréquence pour un très court lapse de temps, et la NOUVELLE FREQUENCE apparaît pendant 1 à 2 secondes. Du fait que la durée de la fonction mute du basculement AF ou de la vérification est très court, elle est quasiment inaudible dans le cas d'un programme normal. (Quand AF clignote sur l'écran LCD, l'unité recherche la station RDS la plus forte. Si AF et TP clignotent sur l'écran LCD, elle ne peut que rechercher la station de la circulation routière).

En mode FM, quand AF est sur On, les fonctions SEEK, (SCAN), AUTO-MEMORY ne peuvent recevoir et enregistrer que le programme RDS.

9. Bouton TA [CIRCULATION ROUTIERE]

Appuyer brièvement sur la touche TA pour activer le mode de recherche TA.

Lorsque la circulation routière est transmise :

1). Si l'unité est en mode de lecture disque, elle bascule temporairement en mode radio.

2). Basculé sur une station liée EON, EON détecte une annonce de la circulation routière sur cet autre programme, et TA, TP s'affichent sur l'écran LCD.

* Fonction d'interruption TA:

Les informations sur le trafic en cours s'annulent en appuyant brièvement sur la touche TA

*Lorsque TA est sur On, les fonctions SEEK, (SCAN), AUTO MEMORY ne peuvent être reçues ou registrées que quand le code d'identification du programme trafic a été reçu.

4. UTILISATION DES DISQUES (CD/DVD) OU USB OU CARTES MEMOIRE MMC/SD

4.1 Insérer/retirer un CD une clé USB ou une carte mémoire.

Pour mettre en lecture un disque appuyer sur la touche ANG située sur la façade ou la touche. △ ∇ sur la télécommande pour faire glisser la façade et insérer le disque avec face imprimée vers le haut ou une carte mémoire et la mise en lecture se fait automatiquement après insertion du disque ou de la carte.

Pour retirer un disque ou une carte mémoire vous devez appuyer deux fois sur la touche STOP pour arrêter complètement la lecture puis appuyer plusieurs fois sur la touche ANG afin de faire glisser le panneau frontal de sorte à ce que le disque puisse être éjecté. Pour retirer la carte mémoire, presser légèrement sur la carte afin de la retirer.

Pour mettre en lecture un fichier contenu dans une clé USB, commencer par insérer votre clé USB dans la prise USB et la mise en lecture se fait automatiquement.

Pour retirer la clé USB du port USB, appuyer sur la touche STOP deux fois pour arrêter complètement la lecture puis retirer la clé USB.

REMARQUE: Si le disque ou la clé USB contient des dossiers (fichiers MP3/WMA/MP4/JPEG) après le chargement s'affiche l'interface du dossier racine comme illustré sur votre droite. Sur le bas côté de du dossier

racine s'affiche l'icône pour les fichiers audio, pour les fichiers images, et l'icône pour les fichiers Vidéos. Si aucun de ces fichiers n'existent vous ne pourrez pas avancer le curseur sur l'une de ces icônes.

REMARQUE: En mode lecture en appuyant sur l'icône sur l'interface du dossier racine (pour les fichiers MP3/WMA/MP4/JPEG) ou en appuyant sur n'importe quel endroit de l'écran (pour les fichiers CD/VCD/DVD/MP4/JPG) vous permettra d'accéder à l'interface des commandes.

Sur l'écran tactile:

L'icône affiche le menu

▲▼▶◀ : ont les mêmes fonctions que sur la télécommande (pour les fichiers MP3/WMA/MP4/JPEG)

OK : à la même fonction que sur la télécommande (pour les fichiers MP3/WMA/MP4/JPEG)

▶ II : à la même fonction que sur la télécommande.

MENU : à la même fonction que la touche TITLE de la télécommande (disponible uniquement en MODE DVD)

■ : Arrête la lecture et affiche le dossier racine (uniquement pour les fichiers MP4/JPEG)

««/» : Ces touches vous permettent de sélectionner un fichier précédent ou suivant.

SET: vous permet d'accéder à l'interface AUDIO et du MENU REGLAGES.

Dans cette interface vous pourrez ajuster les paramètres suivants:

- VOLUME/BASSES/AIGUS/ BALANCE/FADER

- activer ou de désactiver la fonction LOUDNESS/DBAS (amplification des basses)/MBP (position d'écoute améliorée) et sélectionner votre Mode EQ souhaité.

En appuyant sur l'icône l'interface

TFT VIDEO apparaitra et vous pourrez régler les niveaux des

paramètres tels que: LUMIERE/CONTRASTE/COULEUR/LA TEINTE TRANSPARENCE en appuyant sur USER/STDY/BRIG/SOFT/ et SHAR.

Si vous souhaitez sortir du Menu Réglages appuyer sur l'icône EXIT.

L'icône SET est équivalent au bouton SEL (sélection) .

1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0 11.0 12.0 13.0 14.0 15.0 16.0 17.0 18.0 19.0 20.0 21.0 22.0 23.0 24.0 25.0 26.0 27.0 28.0 29.0 30.0

Root interface for MP3/WMA/MP4/JPEG

1 - COM 2 - AT FLOOD /A BLOOD 31.01 MELLOME 7:00 31.03 31.04 31.05 0 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Pendant la lecture d'un disque DVD/VCD/MP3/WM, appuyer sur la touche PAUSE de la télécommande pour mettre la lecture en pause, appuyer sur la touche PLAY pour reprendre une lecture normale.

4.3 Arrêter la lecture

Pendant la lecture d'un disque DVD/VCD/MP3/WMA/CD, appuyer sur la touche STOP une fois pour interrompre la lecture, puis appuyer sur la touche PLAY pour reprendre la lecture normale au moment de l'arrêt ; appuyer deux fois sur la touche STOP pour arrêter complètement la lecture, puis appuyer sur la touche PLAY pour redémarrer la lecture depuis le début du premier chapitre/piste.

4.4 Sélectionner un Chapitre, une Piste les touches >>|/|<<

Appuyer sur la touche >>| ou |<< de la télécommande pendant la lecture pour sélectionner le chapitre (ou piste) suivant ou précédent à lire.

Note: Appuyer plusieurs fois sur la touche >>| ou |<< pour avancer de plusieurs chapitres/pistes en avant ou en arrière.

4.5 Sélectionner un Chapitre/Piste avec le pavé numérique

Pendant la lecture d'un disque DVD/VCD (PBC OFF) MP3/WMA/CD, appuyer sur l'une des touches de 1 à 9 et la touche 0/10 pour sélectionner et lire directement du 1èr au 10ème chapitre/piste (la touche 0/10 est utilisée comme la touche 0 ou 10).

Si vous voulez lire le chapitre/piste dont le numéro de série est supérieur à 10, utiliser la touche 10+/PTY et les touches 1 à 9 et 0 à 10.

Exemple n°1 : pour lire la 13ème piste/chapitre, appuyer d'abord une fois sur la touche appuyer sur la touche 3.

Exemple n°2 : pour lire le 34ème chapitre/piste, appuyer d'abord 3 fois sur la touche 10+/ PTY puis appuyer sur la touche 4. (La touche 0/10 est utilisée comme la touche 0)

Note: Une pression longue sur la touche +10 ou -10 permet de lire les 10 chapitres/pistes suivants ou précédents (uniquement MP3/WMA/CD)

4.6 Sélectionner un Chapitre/Piste avec le Menu Racine.

Pendant la lecture d'un disque DVD.

1. Appuyer sur la touche TITLE (TITRE) sur la télécommande pour afficher la liste des titres.
2. Utiliser sur les flèches directives ◀▶▼▲ pour sélectionner le titre de votre choix, puis appuyer sur la touche OK ou la touche PLAY pour ouvrir le menu racine du titre sélectionné.
3. Utiliser les flèches directives ◀▶▼▲ pour sélectionner le chapitre de votre choix, appuyer sur la touche OK ou PLAY pour lire le chapitre sélectionné.
   Pendant la lecture, une pression sur la touche en cours de lecture. MENU peut directement afficher le menu racine du titre

En mode VCD

1- Lorsque vous activez la fonction PBC (contrôle de lecture) la lecture commencera jusqu'à ce que l'écran affiche le menu PBC si cette fonction est incluse dans le disque VCD.
2- Utiliser le clavier numérique de la télécommande pour accéder directement au chapitre ou piste désirés.

En mode MP3/WMA

1. Le menu racine apparaît sur le moniteur sans interruption (les touches TITLE et MENU ne sont pas disponibles).
2. Utiliser les flèches directives ◀▶▼▲ pour sélectionner le DOSSIER de votre choix, puis appuyer sur la touche OK ou PLAY pour ouvrir le DOSSIER.
   Utiliser sur les flèches directives ◀▶▼▲ pour sélectionner le fichier désiré.
   Enfin appuyer sur la touche OK ou PLAY pour lire le fichier sélectionné.

En mode CD, les touches TITLE, PBC, MENU sont désactivées.

4.7 Lecture accélérée

Pendant la lecture normale, appuyer sans interruption sur la touche >>| de la télécommande pour effectuer une avance rapide. Appuyer de nouveau pour passer de "2X" à "4X", "8X", et "20X".

Pendant la lecture normale, appuyer sans interruption sur la touche |<< de la télécommande pour effectuer un retour rapide à la vitesse suivante: x2, x4, x8, x20, normal.

Pendant la lecture accélérée, appuyer sur la touche PLAY pour reprendre une lecture normale.

4.8 Lecture au ralenti

Pendant la lecture normale, appuyer sur la touche SLOW_FWD pour exécuter la fonction avancer au ralenti. A chaque pression consécutive de la touche SLOW_FWD, la vitesse de la lecture décroît. Les niveaux de vitesse du Ralenti sont les suivants: x1/2,x1/3,x1/4,x1/5,x1/6,x1/7,normal.

Pendant la lecture au ralenti, appuyer sur la touche PLAY pour reprendre la lecture normale. Cette fonction n'est disponible que pour la partie vidéo.

4.9 Lecture d'une image arrêtée

Si l'appareil contient un disque DVD/MP4/VCD, appuyer sur la touche STEP consécutivement pour faire avancer l'image arrêtée image par image.

Appuyer sur la touche PLAY pour reprendre la lecture normale.

4.10 Répétition de la lecture

4.10.1 Répéter UN/TOUT

1. En mode lecture d'un disque DVD: Appuyer sur la touche RPT pour sélectionner la fonction REPETITION : CHAPITRE /TITRE/ TOUT/OFF.
   2- Pendant la lecture d'un disque VCD (lorsque la fonction PBC est désactivée PBC OFF) /CD Appuyer sur la touche RPT pour sélectionner la fonction REPETITION: UN/TOUT/OFF Pendant la lecture d'un disque VCD (lorsque la fonction PCB est activée PBC ON), la fonction REPEAT n'est pas disponible.
   3- En mode de lecture d'un disque MP3/WMA: Appuyer sur la touche RPT pour sélectionner RPT 1, RPT DIR, RPT ALL ou OFF.

4.10.2 Répétition d'une section AB

Utiliser la fonction A-B si vous souhaitez répéter une section spécifique sur un disque définie comme suit:

1. Appuyer sur la touche A-B de la télécommande pour définir le point (A) de départ de la section. Appuyer une nouvelle fois sur la touche A-B de la télécommande pour définir le point (B) la fin de la section. La lecture de la section AB est répétée en boucle.
2. Pour annuler la fonction A-B et reprendre une lecture normale, appuyer une troisième fois sur la touche A-B.

Note:

Pendant la lecture d'un disque VCD/MP3/WMA/CD, les points A et B doivent se situer sur une même piste. Pendant la lecture d'un disque DVD, les points A et B peuvent être choisis dans différents chapitres.

4.11 Lecture en mode SCAN

1. Pendant la disque CD/VCD (lorsque la fonction PBC est désactivée PBC OFF), appuyer sur la touche INT pour lire les 15 lecture du premières secondes de chaque piste sur le disque. Appuyer encore sur la touche INT pour reprendre la lecture normale.
2. Pendant la lecture du disque DVD/MP3/WMA, la touche INT n'est pas disponible.

4.12 Lecture à partir d'un chapitre /d'une piste spécifique ou d'une heure déterminée.

1. Pendant la lecture du disque DVD, appuyer sur la touche SEARCH pour afficher une interface et surligner l'élément titre, puis utiliser le pavé numérique pour saisir le numéro de série du titre, utiliser les flèches directionnelles pour surligner l'élément chapitre, puis utiliser le clavier numérique pour saisir le numéro de série du chapitre; vous pouvez toujours utiliser les touches fléchées pour surligner l'élément temps, puis utiliser le pavé numérique pour saisir l'heure désirée pour démarrer la lecture ; appuyer enfin sur la touche OK ou PLAY pour lire le chapitre sélectionné ou lire à partir de l'heure sélectionnée.
2. Pendant la lecture du disque VCD/MP3/WMA/CD, appuyer sur la touche SEARCH pour afficher une interface et surligner l'élément piste, puis utiliser les touches numériques pour saisir le numéro de série de la piste; vous pouvez toujours utiliser les touches fléchées pour surligner l'élément temps, puis utiliser le clavier numérique pour saisir l'heure désirée pour démarrer la lecture ; appuyer enfin sur la touche OK ou PLAY pour lire la piste ou l'heure déterminée.

4.13 Lecture aléatoire (Random)

Pendant la lecture du disque DVD/VCD (lorsque la fonction PBC est désactivée PBC OFF), /MP3/WMA/CD, appuyer sur la touche RDM pour activer la fonction l'appareil lira de façon aléatoire le contenu. Appuyer une deuxième fois pour désactiver cette fonction.

4.14 Lecture d'un angle différent

Pendant la lecture du disque DVD, appuyer plusieurs fois sur la touche VIEW-ANGLE de la télécommande pour visionner le film à partir d'un angle différent. (Cette fonction n'est disponible que pour les disques DVD comprenant l'option ANGLE) Pendant la lecture du disque VCD/MP3/WMA/CD, l'option VIEW-ANGLE n'est pas disponible.

4.15 Lecture en mode Zoom

Pendant la lecture de vidéo ou d'image, appuyer sur la touche ZOOM sans interruption pour agrandir une certaine zone sur l'écran en multipliant :

ZOOM 2, ZOOM 3, ZOOM 4, ZOOM 1/2, ZOOM 1/3, ZOOM 1/4, ZOOM OFF.

Utiliser les touches ▲▼▶◀pour sélectionner la zone que vous souhaitez agrandir.

4.16 Modifier la langue des sous-titres

Pendant la lecture du disque DVD, appuyer plusieurs fois sur la touche SUBTITLE pour sélectionner la langue des sous-titres ou désactiver l'option sous-titres (Cette fonction dépend du disque utilisé.)

Pendant la lecture du disque VCD/MP3/WMA/CD, la touche est indisponible.

4.17 Modifier la langue audio

1. Pendant la lecture du disque DVD, appuyer plusieurs fois sur la touche AUDIO de la télécommande pour sélectionner la langue de votre choix. (Cette fonction dépend du disque utilisé)
   2- Pendant la lecture du disque VCD, appuyer plusieurs fois sur la touche AUDIO de la télécommande pour sélectionner le mode son souhaité: MONO L / MONO R/ MIX MONO et STEREO.
   La fonction langue audio n'est pas disponible.
   3- Pendant la lecture du disque MP3/WMA/CD, la touche est indisponible

4.18 Modifier le système du signal vidéo

Pendant la lecture du disque DVD/VCD, appuyer plusieurs fois sur la touche BAND de la télécommande pour modifier le mode : SYSTEME DE SIGNAL VIDEO

Au-delà du statut Lecture

1. Pendant la lecture du disque DVD, appuyer plusieurs fois sur la touche OSD de la télécommande pour activer ou désactiver le statut de lecture. Lorsqu'il est actif, les informations suivantes apparaissent:

2. le numéro de série du titre en cours de lecture

3. le numéro de série du chapitre en cours de lecture
4. la durée écoulée du chapitre en cours de lecture
5. la durée restante du chapitre en cours de lecture
6. la durée écoulée du titre en cours de lecture

7. la durée restante du titre en cours de lecture, etc.

8. Pendant la lecture du disque VCD/CD, appuyer plusieurs fois sur la touche OSD de la télécommande pour activer/désactiver le statut de lecture. Lorsqu'il est actif, les informations suivantes apparaissent:

9. le numéro de série de la piste en cours de lecture

10. la durée écoulée de la piste en cours de lecture
11. la durée restante de la piste en cours de lecture

12. la durée écoulée du disque, la durée restante du disque.

13. Pendant la lecture du disque MP3/WMA, appuyer plusieurs fois sur la touche OSD de la télécommande pour activer/désactiver le statut de lecture. Lorsqu'il est actif, les informations suivantes apparaissent:

14. le numéro de série du titre en cours de lecture

15. la durée écoulée du titre en cours de lecture
16. la durée restante du titre en cours de lecture.

4.20 Mise en lecture de la programmation

La lecture de la programmation vous permet de saisir l'ordre de lecture de certains chapitres/pistes de votre choix sur un disque DVD/VCD/MP3/WMA/CD.

1 Pendant la lecture, appuyer sur la touche PROG pour accéder à l'interface de programmation comme suit:

Pour les disques DVD

PROGRAM 1 ----- 5 ---- 9 ---- 13 ---- 2 ----- 6 ---- 10 ---- 14 ---- 3 ----- 7 ---- 11 ---- 15 ---- 4 ----- 8 ---- 12 ---- 16 ---- PLAY CLEAR

Pour les disques VCD/CD/MP3/WMA

2 Utiliser les flèches directionnelles ▲▼▶◀ pour déplacer le curseur à l'endroit désiré afin de saisir le numéro de séquence.
3 Utiliser les flèches directionnelles ▲▼▶◀ pour saisir le numéro de la séquence désirée du titre/chapitre/piste avec la séquence de votre choix.
4 Utiliser les flèches directionnelles ▲▼▶◀ pour déplacer le curseur sur l'élément PLAY, et appuyer sur la touche OK pour mettre en lecture les titres/chapitres ou pistes dans l'ordre de programmation.

En appuyant seulement sur la touche PLAY vous pouvez aussi lire les titres/chapitres/pistes programmées dans l'ordre de programmation.

* Pour quitter la lecture de la programmation, appuyer d'abord sur la touche STOP, puis appuyer sur la touche PLAY pour accéder à la lecture de la séquence; ou appuyer sur la touche PROG deux fois.
* Pour supprimer tous les numéros de séquences programmés, déplacer le curseur sur l'élément Clear, puis appuyer sur la touche OK.
* Pour modifier la séquence de programmation, déplacer le curseur sur l'élément que vous voulez modifier, saisir le numéro de la séquence de votre choix.
* Pendant la lecture d'un VCD si l'appareil est en mode PBC ON, pendant la programmation le mode change en PBC OFF.

4.21 Lecture de photos sur CD au format JPEG

1. Le menu racine apparaît à l'écran lorsque vous activez le mode IMAGE. Dans le menu racine, l'icône située sur la gauche concernent les fichiers MP3/WMA, l'icône située vers le milieu concerne les fichiers JPEG et, l'icône située à droite concerne les fichiers VIDEO. Si un de ces 3 fichiers n'existe pas, vous ne pouvez pas déplacer le curseur sur l'une de ces icônes.

2. A l'affichage du menu racine, utiliser les flèches directionnelles ▲▼▶◀ pour sélectionner le Dossier, le fichier ou l'icône de votre choix, et appuyer sur la touche OK ou PLAY pour ouvrir le DOSSIER ou sélectionner le fichier pour le mettre en lecture.

A l'affichage du menu racine, vous pouvez également utiliser les touches numériques pour sélectionner le numéro de série du fichier afin de le mettre en lecture.

Quand vous sélectionnez un fichier IMAGE :

• Appuyer sur la touche ▲ ou ▶ pour sélectionner le premier fichier JPEG.
• Utiliser la touche ▼ pour sélectionner le fichier JPEG de votre choix.

• Appuyer sur la touche OK ou PLAY/PAUSE pour afficher l'image JPEG en plein écran.

• Pendant la lecture JPEG, appuyer sur l'une des flèches directionnelles ▶◀▲▼ pour modifier l'angle de vue de l'image en cours comme suit:

▶: 90 degcw; ◀: 90degccw; ▲: UP ◀--▶ DOWN: ▼ v:LEFT: ◀--▶: RIGHT

Pendant la lecture IMAGE :

• appuyer longuement sur la touche PROG pour modifier le mode de rafraîchissement d'image.
• appuyer sur la touche STOP pour arrêter la lecture et revenir au menu racine.

* Pendant la lecture IMAGE, les touches suivantes sont indisponibles: SLOW-FWD, SUBTITLE, TITLE, ANGLE, AUDIO, RDM, INT et A-B.

* En mode IMAGE, les autres commandes sont identiques à celles du mode MP3/WMA

4.22 Mettre en lecture les fichiers MP4

1. Le menu racine s'affiche sur à l'écran au démarrage du mode MP4, puis le système lit automatiquement le premier fichier.

Pendant la lecture, appuyer sur la touche STOP pour arrêter la lecture ou revenir au menu racine.

1. Lors de l'affichage du menu racine :

2. Utiliser les flèches directionnelles ▲▼▶◀ pour sélectionner le DOSSIER, le fichier ou l'icône de votre choix,

3. Appuyer sur la touche OK ou PLAY pour ouvrir le DOSSIER, ou sélectionner un fichier pour le mettre en lecture.

Lors de l'affichage du menu racine, vous pouvez également utiliser les touches numériques pour sélectionner le numéro de série du fichier afin de le mettre en lecture.

* Les touches ANGLE/ PROG /RDM/ INT et TITLE/PBC ne sont pas disponibles.

* Les autres fonctions sont identiques qu'en mode DVD, mais la fonction RPT est la même qu'en mode MP3/WMA.

4.23 Fonction ESP et ID3

La fonction ESP existe pour tous les formats de disques.

En mode MP3/WMA, pendant la lecture, les informations concernant le nom du fichier, le nom du dossier, le titre de la chanson, l'artiste et l'album défilent sur l'écran LCD. Tant que la musique MP3 en cours de lecture contient des informations ID3 tag en version de format 1.0/2.0, les 3 éléments soulignés ci-dessus défileront sur l'écran LCD.

4.24 UTILISATION DU MENU DE CONFIGURATION DU SYSTEME DVD

1. Appuyer sur la touche SETUP de la télécommande pour accéder au Menu du Système DVD sur l'écran.
2. Il y a 6 pages de paramétrages en tout pour le Menu SYSTEME. Utiliser les flèches ▶ ou ◀ pour sélectionner l'interface de paramétrage souhaitée.
3. Utiliser les flèches ▲ ou ▼ pour sélectionner parmi les options dans l'interface de paramétrage choisie.
4. Appuyer sur la touche ▶ pour accéder à l'option de paramétrage. Utiliser les touches ▼ ou ▲ pour sélectionner les différents choix parmi l'option souhaitée.

Appuyer enfin sur la touche OK pour confirmer.

* Appuyer sur la touche ◀ pour revenir à la page précédente.

* Appuyer encore sur la touche SETUP ou utiliser les flèches directionnelles pour sélectionner l'option SORTIE SETUP et appuyer sur la touche OK pour quitter le Menu Système.

Pour le Menu Système DVD, il y a 6 interfaces de paramétrage au total. Elles se présentent comme suit :

Cet appareil est compatible avec différents systèmes TV.

Si votre réglage TV est munie uniquement du système PAL / NTSC et que vous sélectionnez le mauvais Système TV l'écran clignotera et apparaitra sans couleur.

Dans ce cas appuyer sur la touche BAND pour commuter sur le bon système TV qui corresponde au système de réglage couleur de votre TV.

TV TYPE

Cette option de paramétrage sert à définir la taille de l'écran moniteur externe.

4:3 PS: Sélectionner cette option pour raccorder un moniteur avec un écran 4:3. Les images visionnées en 16:9 apparaîtront en plein écran coupées par des bandes à gauche et à droite de l'écran.
4:3 LB: Sélectionner cette option pour raccorder un moniteur avec un écran 4:3. Les images visionnées en 16:9 font apparaître des bandes en haut et en bas de l'écran qui se transforment en un carré noir respectivement.
16:9: Sélectionner cette option pour raccorder un moniteur avec un écran large 16:9.

MOT DE PASSE

Cette option de paramétrage sert à verrouiller et à déverrouiller le niveau de classement du Contrôle Parental. L'état par défaut est verrouillé. Le mot de passe par défaut est 0000.

Vous pouvez définir un nouveau mot de passe de votre choix:

Sélectionner l'option PASSWORD puis appuyer sur la touche > pour le saisir. Saisir le mot de passe original 0000

Appuyer sur la touche OK pour le déverrouiller.

Appuyer sur la touche > pour le saisir à nouveau, puis saisir un nouveau mot de passe de votre choix

Appuyer sur la touche OK pour le rendre valide.

Avant que d'autres personnes ne consultent le guide, vous devriez mémoriser le mot de passe et découper la partie concernant le MOT DE PASSE dans le guide.

Si vous oubliez le mot de passe, saisir le mot de passe permanent 8888.

CLASSEMENT

Cet élément sert à définir un nouveau classement pour le Contrôle Parental.

1. Sélectionner l'option MOT DE PASSE et appuyer sur la touche > pour le saisir, puis saisir le mot de passe indiqué ci-dessus et appuyer sur la touche OK pour déverrouiller le niveau de classement du Contrôle Parental.
2. Sélectionner l'option RATING et appuyer sur la touche > pour le saisir, puis utiliser les flèches directionnelles pour sélectionner le niveau de classement de votre choix, et appuyer sur la touche OK pour confirmer.
3. Sélectionner encore une fois l'option PASSWORD et appuyer sur la touche > pour entrer, puis saisir le mot de passe, appuyer sur la touche OK pour verrouiller le nouveau niveau de classement du Contrôle Parental.

DEFAULT

Cette option sert à rétablir tous les options de paramétrages modifiés au statut d'origine.

4.24.2 MENU LANGUE

MENU LANGUE

LANGUE OSD

LANGUE AUDIO

LANGUE SOUS-TITRAGE

MENU LANGUE

LANGUE OSD

Cette option sert à sélectionner la langue du MENU DE CONFIGURATION SYSTEME et de toutes les interfaces de commandes qui s'affichent pendant la lecture.

LANGUE AUDIO

Cette option sert à sélectionner une langue audio.

LANGUE SOUS-TITRAGES

Cette option sert à sélectionner la langue du sous-titrage.

MENU LANGUE

Cette option sert à sélectionner une langue du menu disque.

4.24.3 MENU AUDIO

MENU AUDIO

SORTIE AUDIO CLEF

SORTIE AUDIO

Il n'y a que le mode ANALOGIQUE, ex: SPDIF/OFF1 non fonctionnel.

CLEF

Sélection de la tonalité musicale

4.24.4 MENU VIDEO

MENU VIDEO

LUMIERE

CONTRASTE

TEINTE

SATURATION

NETTETE

LUMIERE

Réglage de la luminosité de la sortie vidéo.

CONTRASTE

Réglage du contraste de la sortie vidéo.

TEINTE

Réglage de la teinte de la sortie vidéo.

SATURATION

Réglage de la saturation de la sortie vidéo.

NETTETE

Réglage de la netteté de la sortie vidéo

Cette option vous permet de régler la sortie analogique stéréo. Il y a 3 modes: LT/LR, STEREO et VSS

LT/LR: Sélectionner cette option en cas de connexion à un décodeur Dolby Pro-Logic. Cela produira un effet vivide.

STEREO: Sélectionner cette option pour n'utiliser que les deux haut-parleurs avant.

VSS (VIRTUEL SURROUND SOUND): en choisissant cette option, si vous mettez en lecture un disque formaté en 5.1 canaux, la sortie audio donne un effet de son virtuel surround.

4.24.6 MENU NUMERIQUE

MENU NUMERIQUE

MODE OP

GAMME DYNAMIQUE

DUAL MONO

MODE OP

Sélection du mode de sortie audio

LINE OUT: Possibilité de comprimer le signal audio de façon linéaire de façon à réduire le niveau sonore. Sélection de cet élément conseillée la nuit.

RF REMOD (AJUSTER LE RF): Possibilité d'augmenter le niveau sonore. Sélection de cet élément conseillée le jour.

GAMME DYNAMIQUE

Cette section sur la Compression Gamme Dynamique ne s'applique qu'aux titres des DVD dotés de la technologie Dolby Digital. Ceci permet de réduire le volume général tout en conservant une définition de son audio.

FULL: tous les sons audibles partant des effets audio à basse fréquence aux effets audio à haute fréquence, seront bien distincts et se trouveront dans la tonalité de la gamme dynamique Dolby Digital.

OFF: les signaux audio sont faibles seront amplifiés pour augmenter le niveau de volume.

DUAL MONO

Sélectionne le mode de sortie audio Gauche ou Droite.

Cela concerne notamment le karaoké Ac3. Il existe 4 modes en tout qui sont les suivants: STEREO,

MONO GAUCHE, MONO DROITE, MONO MIXTE.

\* CONTROLE PARENTAL

QUESTION: Après avoir mis un disque DVD dans le compartiment, une fenêtre de dialogue apparaît et demande de saisir un mot de passe à 4 chiffres. Pourquoi ?

REPONSE: Parce que le disque que vous lisez a été créé avec le contrôle parental et le niveau de classement actuel du lecteur DVD est inférieur à celui du disque en cours. Vous devez saisir le mot de passe correct pour aller dans le menu des paramètres du lecteur afin de paramétrer un niveau de classement égal ou supérieur à celui du disque en cours. Cela vous permet de lire le disque.

! NOTE

Si vous n'avez pas modifié le mot de passé, le mot de passe prédéfini en usine du lecteur DVD est vide. Vous devez le saisir une première fois puis le ressaisir pour vérification afin d'accéder au menu des paramètres du Contrôle Parental.

* Pour le paramétrage du niveau de classement du Contrôle Parental de votre lecteur DVD, veuillez vous référer au contenu y afférent du menu des paramètres LOCK pour les détails.

Accessoires: Contrôle parental

La fonction du Contrôle Parental d'un lecteur DVD peut contrôler la lecture du niveau du film sur un disque. Peut régler le lecteur DVD (logiciel lecteur compris dans le PC) à un certain niveau de classement avec le MENU SETUP de l'écran TV. Si le niveau de classement paramétré sur le disque est supérieur à celui du lecteur DVD, celui-ci ne peut pas lire le disque. Les séquences du Contrôle Parental de certains disques diffèrent l'une de l'autre le niveau de classement peut être protégé par un mot de passe. Ici, si vous sélectionnez Unlock item, la fonction du Contrôle Parental sera invalide, le contenu du disque sera lu intégralement.

Le disque peut être conçu pour que le lecteur DVD puisse lire les différentes versions du contenu d'un même film selon les différents niveaux de classement définis par le Contrôle Parental. Selon la fonction DVD de la commutation continue décrite ci-dessus, les scènes qui ne sont pas adaptées aux enfants seront effacées ou remplacées par une autre scène automatiquement.

Tous les niveaux de classement du Contrôle Parental sont les suivants:

Déverrouiller

1 Adapté aux enfants
2 G
3 PG
4 PG 13
5 PG R
6 R
7 NC 17
8 Adulte

QUESTION : Ne démarre pas la lecture mais l'écran affiche REGION ERROR après l'insertion du disque dans le compartiment. Pourquoi ?

REPONSE : Parce que le lecteur DVD et le disque ont un code régional respectif. Si les codes régionaux ne vont pas Ensemble, le lecteur DVD ne peut pas lire le disque.

Annexe: Le Code Régional DVD

La Motion Picture Association of America (MPAA) a divisé le monde en 6

Régions, et donné un code à chaque région, à savoir le code régional. Les codes régionaux et les pays ou zones représentés par les codes régionaux sont les suivants:

Région 1: Amérique, Canada, Iles du Pacifique Est;

Région 2: Japon, Europe de l'Ouest, Europe du Nord, Egypte, Afrique du sud, Moyen-Orient;

Région 3: Pays d'Asie du sud-estcompris Taiwan, Hong Kong, la Corée du Sud,

La Thaïlande, l'Indonésie etc.;

Région 4: Australie, Nouvelle Zélande, Amérique centrale, Iles du pacifique Sud;

Région 5: Russie, Mongolie, Péninsule indienne, Asie, Europe de l'Est, Corée du

Nord, Afrique du Nord et Asie du nord ouest etc.;

Les problèmes causés par les incohérences des codes régionaux entre le disque et le lecteur DVD a entraîné la production d'un lecteur DVD doté d'une fonction déverrouillage, et certains disques DVD permettent à l'utilisateur de modifier les codes régionaux pour un nombre limité de fois. Noter cependant que seuls les disques produits par les 8 plus grandes compagnies cinématographiques d'Amérique appliquent cette restriction. En d'autres termes, les disques de film DVD qui ne sont pas produits par les 8 plus grandes compagnies cinématographiques d'Amérique ne sont pas restreints par la règle du code régional. On les appelle les disques Free Région Code ou disques Région Globale. Les 8 plus grandes compagnies cinématographiques d'Amérique sont:

1. WarnerBros;

2. Columbia;

3. 20th Century FOX;

4. Paramount;

5. Universal;

6. UA (United Artist);

7. MGM (MetroDogwynMayer);

8. Walt Disney

5- DEPANNAGE

Veuillez lire attentivement le guide de l'utilisateur avant d'utiliser le lecteur DVD. Si vous rencontrez des problèmes d'utilisation, essayez de les résoudre en suivant les suggestions ci-dessous. Si vous ne pouvez. Pas éliminer le problème avec toutes ces propositions, veuillez contacter la société ou le centre de. Service technique autorisé par nous. Pour votre sécurité, veuillez ne pas ouvrir le couvercle et réparer le lecteur vous-même car dans ce cas cela peut causer un choc électrique.

PAS D'IMAGE, DE SON ET D'INDICATION

* Vérifier que l'interrupteur est sur on.
* Vérifier que la prise murale est ok.
* Vérifier que le cordon électrique n'est pas endommagé et que les fusibles sont ok.
* Vérifier que la prise de courant est correctement connectée sur la fiche.

PAS DE SON MAIS DES IMAGES

* Vérifier que la sortie audio du lecteur est correctement connectée à l'entrée audio TV.
* Vérifier que la connectique audio n'est pas endommagée.
* Vérifier que vous n'avez pas baissé le volume.
* Vérifier que vous avez effectué les bons réglages AUDIO du lecteur.
* Vérifier que l'audio n'est pas en mode muet.

* Vérifier que la sortie vidéo du lecteur est correctement connectée à l'entrée vidéo TV.
* Vérifier que vous avez réglé votre TV sur le canal d'entrée AV relié à votre lecteur.
* Vérifier que la connectique vidéo n'est pas endommagée.
* Vérifier que vous avez effectué les paramètres corrects VIDEO du lecteur.

IMAGE NOIR ET BLANC OU ROULEMENT D'ECRAN

* Vérifier que vous avez effectué les paramètres corrects du SYSTEME TV (ex. PAL, NTSC).

DEFAULTS DE L'IMAGE ET DU SON

* Vérifier que le paramètre AUDIO est correct.
* Vérifier que le disque n'est pas rayé ou tâché.
* Vérifier que la connectique AV et le terminal de sortie ne sont pas tâchés.
* Vérifier qu'il n'y a pas de condensation à l'intérieur de l'objectif. Dans ce cas, laisser le lecteur pendant 1 heure Puis réessayer.
* Vérifier que l'angle d'installation est inférieur à30.

N'AFFICHE PAS DE DISQUE OU DISQUE ENDOMMAGE

* Vérifier que vous avez mis un disque dans le tiroir.
* Vérifier que le disque n'est pas mis à l'envers.
* Vérifier que le disque n'est pas tordu.
* Vérifier que le disque n'est pas tâché ou rayé.
* Vérifier que le format du disque est compatible avec le lecteur.
* Vérifier que la température à l'intérieur de la voiture n'est pas trop élevée. Dans ce cas, laisser rafraîchir jusqu'à ce que la température ambiante revienne à la normale.
* Mettre un autre disque dans le compartiment de disque.

TELECOMMANDE NE FONCTIONNE PAS

* Vérifier les piles de la télécommande et s'assurer qu'elles sont puissantes et ont une bonne conductivité.
* Diriger la télécommande vers le capteur infrarouge du lecteur.
* Vérifier qu'il n'y a pas d'obstacle entre la télécommande et le capteur infrarouge.

CERTAINES TOUCHES DE COMMANDE NE FONCTIONNENT PAS

* Couper l'alimentation puis rallumer.
* Réinitialiser l'appareil sur zéro, puis rallumer.
* Retirer la façade de l'appareil, le réinstaller et rallumer.

LA RADIO NE FONCTIONNE PAS

* Vérifier que le câble de l'antenne est fermement connecté ou rechercher manuellement une station.

6. Caractéristiques techniques

Caractéristiques générales

Alimentation électrique....DC 12V

Sortie de puissance maximale....4 x 40W (mesuré à DC 14.4 V)

Caractéristiques platine DVD

Format......DVD/VCD/JPEG/MP4/MP3/WMA/CD

Système vidéo....PAL/PAL-M/PAL-N/ NTSC/AUTO (optionnel)

Système audio....24 bit/96KHz

Système de chargement....Chargement auto

Angle de montage....0 à +/-30

Caractéristiques vidéo

Type vidéo....16:9 et 4:3

Niveau de sortie vidéo....Composite:1.0±0.2Vp-p

Impédance de charge: 75 ohms

Résolution horizontale....500

Caractéristiques audio

Sortie audio (audio analogique)....2.0+0-1.0 Vrms

Réponse en fréquence ....20Hz \~ 20KHz (at. 1KHz0 dB)

Rapport signal sur bruit (Audio)....90dB (à 1KHz 0dB)

Séparation....50dB

Caractéristiques radio

Section FM

Gamme de fréquence....87.5MHz - 108.0MHz

Sensibilité utilisable....3u V

Fréquence I.F 10.7MHz

Section AM

Fréquence....522KHz - 1620KHz

Attention ! Ce logo apposé sur le produit indique qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).

Ce symbole signifie que les produits électriques et électroniques usagées ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.

Si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire !

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être jeté avec les déchets municipaux non triés. Les appareils électriques et électroniques doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage adéquats de ces appareils.
• Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Veuillez contacter votre administration locale pour plus de renseignements. Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.
• Si votre appareil électrique et électronique usagé comporte des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur.
• En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.

CE

Cet appareil est conforme aux exigences imposées par la Directive Européenne 2006 / 95 CE (Directives sur la Compatibilité Electromagnétique et Basse Tension)
