MODE D'EMPLOI Qumi Q7 VIVITEK

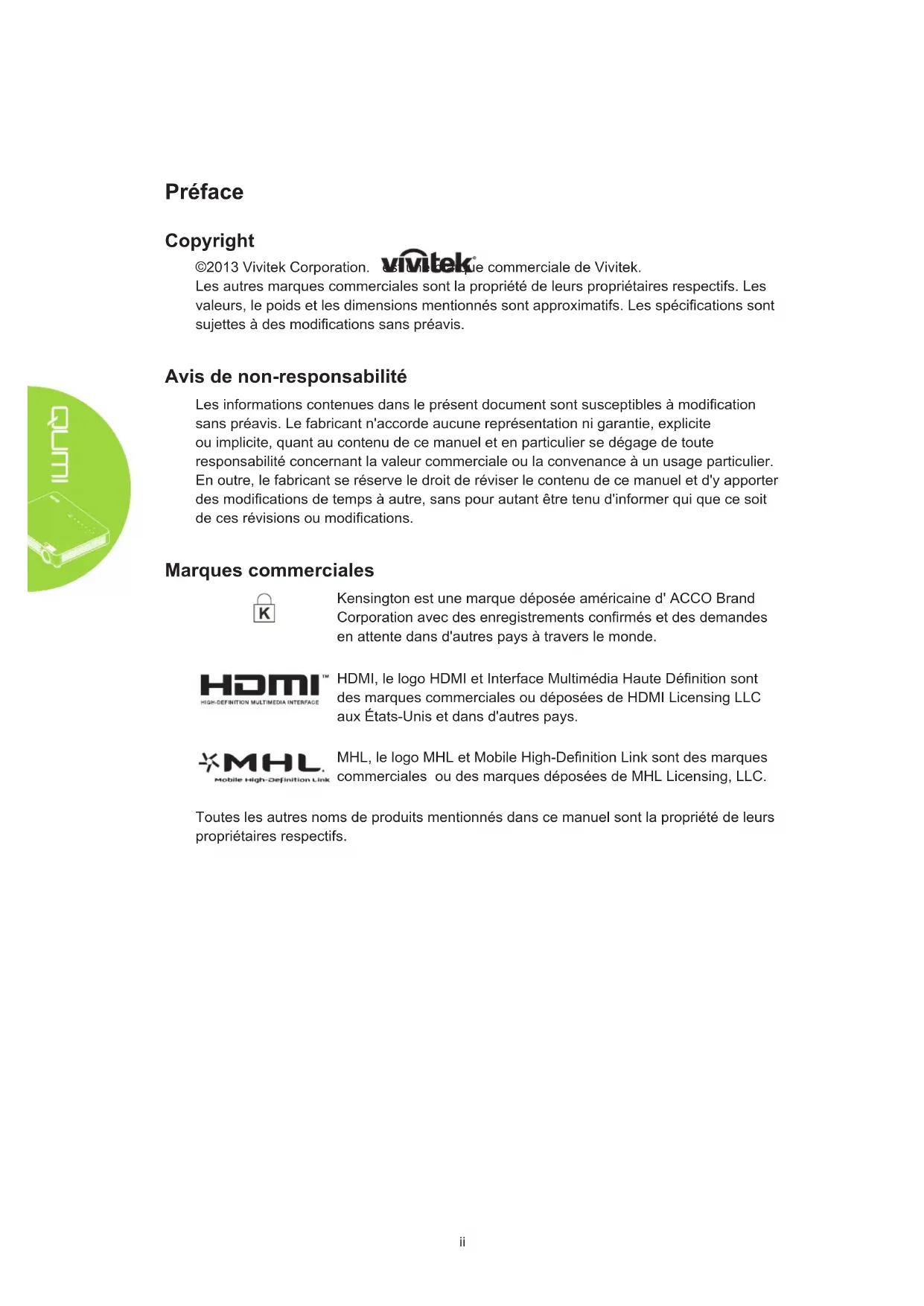

Préface Copyright ©2013 Vivitek Corporation. est une marque commerciale de Vivitek. Les autres marques commerciales sont la propriété de leurs propriétaires respectifs. Les valeurs, le poids et les dimensions mentionnés sont approximatifs. Les spécications sont sujettes à des modications sans préavis. Avis de non-responsabilité Les informations contenues dans le présent document sont susceptibles à modication sans préavis. Le fabricant n'accorde aucune représentation ni garantie, explicite ou implicite, quant au contenu de ce manuel et en particulier se dégage de toute responsabilité concernant la valeur commerciale ou la convenance à un usage particulier. En outre, le fabricant se réserve le droit de réviser le contenu de ce manuel et d'y apporter des modications de temps à autre, sans pour autant être tenu d'informer qui que ce soit de ces révisions ou modications. Marques commerciales Kensington est une marque déposée américaine d' ACCO Brand Corporation avec des enregistrements conrmés et des demandes en attente dans d'autres pays à travers le monde. HDMI, le logo HDMI et Interface Multimédia Haute Dénition sont des marques commerciales ou déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. MHL, le logo MHL et Mobile High-Denition Link sont des marques commerciales ou des marques déposées de MHL Licensing, LLC. Toutes les autres noms de produits mentionnés dans ce manuel sont la propriété de leurs propriétaires respectifs.iii Informations importantes de sécurité Important : Nous vous recommandons de lire attentivement cette section avant d’utiliser le Qumi. Ces instructions de sécurité et d'utilisation garantissent de nombreuses années d'utilisation du Qumi en sécurité. Gardez ce manuel dans un endroit sûr en cas de besoin au futur. Symboles utilisés Des symboles d'avertissement sont utilisés sur l'appareil et dans ce manuel pour vous avertir des situations dangereuses. Les styles suivants sont utilisés dans ce manuel pour vous avertir des informations importantes. Remarque : Fournit des informations supplémentaires sur le sujet en question. Important : Fournit des informations supplémentaires importantes qui ne doivent pas être ignorées.

Décrit des situations qui peuvent endommager l’appareil. Attention : Décrit des situations qui peuvent endommager l'appareil, poser des risques de blessure ou de dommage à l'environnement. Dans ce manuel, les composants et les paramètres du menu OSD (afchage à l'écran) sont indiqués en gras comme dans l'exemple suivant : "Appuyez sur le bouton Menu sur la télécommande pour ouvrir le menu Principal.” Informations générales de sécurité

• Ne démontez pas le boîtier de l’appareil : Aucune pièce utilisable ne se trouve à l’intérieur. Contactez un technicien qualié pour les réparations.

• Suivez tous les avertissements et toutes les mises en garde du manuel et sur le boîtier de l'appareil.

• La lampe d'éclairage du projecteur est très puissante. Ne pas regarder directement dans la lentille avec les yeux lorsque la lampe d'éclairage DEL est allumée.

• Ne pas poser l’appareil sur une surface instable.

• Evitez d'utiliser le système près de l'eau, en plein soleil ou près d'un appareil de chauffage.

• Ne posez jamais des objets lourds comme des livres ou des sacs sur l'appareil.iv Instructions d'installation du Qumi

• Laissez un espace d'au moins 50cm autour des trous de ventilation. Minimum 100mm Minimum 500mm

• Assurez-vous que les trous d’entrée d'air ne recyclent pas l'air chaud qui sort des trous de ventilation.

• Lorsque vous utilisez le Qumi dans un endroit clos, assurez-vous que la température de l'air ambiant dans l'endroit clos ne dépasse pas la température de fonctionnement lorsque le Qumi est allumé, et que les trous d'entrée d'air et de ventilation ne sont pas obstrués.

• Tous les endroits clos doivent passer une évaluation thermique pour s'assurer que le Qumi ne réutilise pas l'air sortant, car cela peut causer à l'appareil de s'éteindre même lorsque la température ambiante est dans la plage de température acceptable.

Evitez d'utiliser le Qumi dans des endroits poussiéreux.v Sécurité avec l'alimentation

• Utilisez seulement le cordon d'alimentation fourni.

• Ne posez rien sur le cordon d’alimentation. Faites passer le cordon d'alimentation dans des endroits où il ne risque pas d'être marché dessus.

• Enlevez la batterie de la télécommande lorsque vous la rangez ou n'allez pas l'utiliser pendant une longue période. Nettoyage du Qumi

• Débranchez le cordon d'alimentation avant de nettoyer l'appareil. Référez-vous à Nettoyage du Qumi à la page 45. Remarque : Le Qumi chauffera lorsqu'il est utilisé. Laissez le Qumi se refroidir avant de le ranger. Avertissements règlementaires Avant d'installer ou d'utiliser le Qumi, lisez les notices règlementaires dans Déclaration règlementaire de conformité à la page 57. Description des symboles MISE AU REBUT : Ne jetez pas des appareils électriques ou électroniques avec les ordures ménagères ou dans des poubelles municipales Dans les pays européens, vous devez utiliser un point de collecte approprié pour le recyclage. Fonctions principales

• Appareil léger, facile à ranger et à transporter.

• Compatible avec tous les standards vidéo principaux, y compris NTSC, PAL et SECAM.

• Un haut niveau de luminosité pour les présentations dans des pièces éclairées ou ensoleillées.

• Supporte les résolutions jusqu'à UXGA de 16,7 millions de couleur pour des images plus claires et nettes.

• Installation exible à les projection de devant, de derrière, du plafond devant et du plafond derrière.

• La ligne de vision des projections reste carrée, avec une correction avancée de la distorsion pour les projections à un certain angle.

• Détection automatique de la source d'entrée. À propos de ce manuel Ce manuel est destiné à l'utilisateur nal et décrit comment faire pour installer et utiliser le Qumi. Lorsque cela était possible, des informations complémentaires, par ex. une illustration et la description correspondante, ont été mises sur la même page. Ce format est pratique avec les imprimantes, pour faciliter la lecture et économiser du papier et ainsi protéger l'environnement. Il est recommandé de n'imprimer que les sections dont vous avez besoin.vi Table des matières Préface .................................................................................................................. ii

Chapitre 4 Réglages de l'afchage à l'écran (OSD) ............... 27

Chapitre 1 Aperçu rapide

Aperçu Vue de devant/dessus/droite Panneau de contrôle Panneau de contrôle Voir Panneau de contrôle - Boutons de l'afchage à l'écran (OSD) Trous de ventilation Ne pas couvrir Lentille Lentille de projection Bague de zoom / mise au point Zoom / mise au point de l'image projetée Trous de ventilation Ne pas couvrir Curseur droite Pour naviguer et modier des réglages dans l'OSD Curseur Entrer Pour modier des réglages dans l'OSD Curseur gauche Pour naviguer et modier des réglages dans l'OSD Curseur haut Pour naviguer et modier des réglages dans l'OSD Menu Pour ouvrir ou fermer l'OSD Bouton d’alimentation Pour allumer/éteindre le Qumi. Curseur bas Pour naviguer et modier des réglages dans l'OSD Retour Retour au menu OSD précédent2 Vue de derrière/dessus/gauche Vue de dessous Entrée CA Branchez le cordon d'alimentation fourni Sortie audio Branchez un câble audio vers des haut-parleurs ou un casque Entrée Audio (G&D) Branchez le câble d'entrée Audio (G & D) d'un appareil audio Vidéo Branchez le câble vidéo d'un appareil vidéo VGA Branchez le câble VGA d'un appareil VGA Récepteur IR Reçoit les signaux IR de la télécommande. HDMI 2 Pour brancher le câble HDMI d'un périphérique HDMI HDMI 1/ MHL Pour brancher le câble HDMI / MHL d'un périphérique HDMI / MHL USB Branchez un disque Flash USB Pieds en caoutchouc Pour plus de stabilité et maintenir une bonne ventilation Réglage d'inclinaison Tournez le levier de réglage pour ajuster la position angulaire Trous de ventilation Ne pas couvrir Trou d'attache du trépied Trépied pas fourni3 Accessoires Les accessoires suivants sont inclus avec le Qumi : Télécommande (avec une batterie 3V CR2025) Câble HDMI standard Câble VGA Câble MHL Cordon d'alimentation régional WARRANTY Kit de documentation (Manuel de l'utilisateur, Guide de mise en route, Carte de garantie) Mallette de transport Bouchon de l'objectif Dongle WiFi (optionnel) Contactez votre revendeur immédiatement s'il manque un ou plusieurs éléments, s'ils sont endommagés, ou si l'appareil ne marche pas. Il est recommandé de garder les matériaux d'emballage originaux au cas où vous auriez besoin de renvoyer l'appareil pour une réparation sous la garantie. Remarque : Les accessoires fournis varient d'un modèle à l'autre.4 Télécommande Important :

1. Assurez-vous qu'il n'y aucun obstacle entre la télécommande et le Qumi. Si le chemin

entre la télécommande et le Qumi est obstrué par des objets, le signal peut ne pas passer à travers certaines surfaces réèctives.

2. Les boutons et les touches du Qumi sont arrangés de la même manière et ont les

mêmes fonctions que les boutons correspondants de la télécommande. Ce manuel de l'utilisateur décrit les fonctions des touches de la télécommande. Boutons du Qumi et de la télécommande Le Qumi peut être utilisé avec la télécommande ou les boutons du panneau de contrôle en haut du Qumi. Toutes les opérations sont disponibles avec la télécommande, cependant les boutons du panneau de contrôle du Qumi ont les mêmes fonctions que la télécommande en utilisant une combinaison de boutons. La télécommande n'est pas seulement utilisée pour naviguer les menus, elle peut aussi être utilisée pour contrôler les fonctions multimédia (lecture vidéo et audio). Pour plus de détails sur l'utilisation des fonctions multimédia avec la télécommande, référez-vous à page 14. Souris Bouton gauche de la souris lorsque vous utilisez le navigateur web. Curseur haut Pour naviguer et modier des réglages dans l'OSD. Navigation avec curseur lorsque vous utilisez un navigateur web. Entrer Pour modier des réglages dans l'OSD. Ouvre la fonction lorsque vous utilisez un navigateur web. Quitter Pour fermer l'OSD. Quitte la fonction lorsque vous utilisez un navigateur web. Curseur droite Pour naviguer et modier des réglages dans l'OSD. Navigation avec curseur lorsque vous utilisez un navigateur web. Curseur bas Pour naviguer et modier des réglages dans l'OSD. Navigation avec curseur lorsque vous utilisez un navigateur web. Source Pour changer la source d'entrée. Volume +/Volume - Pour changer le volume. Curseur gauche Pour naviguer et modier des réglages dans l'OSD. Navigation avec curseur lorsque vous utilisez un navigateur web. Menu Pour ouvrir ou fermer l'OSD. Page préc/suiv Page précédente et suivante lorsque vous utilisez le navigateur web. Muet Pour couper le son du haut-parleur intégré.

Pour allumer/éteindre le Qumi.5 Ecran du lecteur multimédia L'écran du lecteur multimédia est l'interface principale de la série Qumi Q7. Si un disque Flash USB a été inséré lorsque le Qumi est allumé, l'écran du lecteur multimédia apparaît. Dans l'écran du lecteur multimédia, vous pouvez choisir le type de chiers multimédia à afcher avec :

• Musique – Un lecteur musical qui supporte de nombreux types de chiers audio, musique prête à jouer.

• Lecteur vidéo – Un lecteur vidéo facile à utiliser qui peut jouer plusieurs formats de lm.

• Photo – Un visualiseur de photo qui a aussi une fonction de diaporama.

• Documents reader - Un visualiseur de document qui afche les documents.

• Afchage Wi – Utilisez cela pour congurer la connexion à un point d'accès sans l.

• Navigateur Web – Un navigateur web pour surfer l'Internet.

• WiFi – Utilisez cela pour choisir un point d'accès sans l.

• Paramètres - Les réglages du Qumi que vous pouvez ajuster dans ce menu. Remarque : Les fonctions WiFi & Navigateur Web sont seulement disponible avec la dongle optionnelle Q7.6

Chapitre 2 Démarrage

Ce que vous avez besoin d'avoir Un grand nombre d'appareils et de périphériques externes peuvent être connectés au Qumi. Des lecteurs de musique portables ou externes peuvent être connectés pour jouer de la musique. Des lecteurs DVD, VCD et VHS peuvent être connectés pour jouer des lms. Des caméscopes et des appareils photos numériques peuvent aussi être utilisés pour jouer des vidéos ou afcher des photos. Des ordinateurs peuvent être connectés, ainsi que des périphériques comme des disques Flash USB pour afcher des documents ou d'autres types multimédia. Ces appareils peuvent être connectés au Qumi en utilisant un câble approprié. Assurez- vous que l'appareil que vous voulez connecter a un connecteur de sortie approprié. USB

HDMI 1 / MHL HDMI 2VGAVIDEOAUDIO OUT

Branchez le cordon d'alimentation CA Brancher des périphériques HDMI / MHL Brancher des périphériques HDMI Insérez un disque Flash USB Raccordez à un appareil audio Branchez un appareil vidéo Branchez un appareil VGA Connectez un appareil

Attention : Pour plus de sécurité, débranchez l'alimentation du Qumi et des appareils externes avant de faire les connexions.7 Préparation du Qumi Branchement à un appareil HDMI Connectez votre Qumi à un appareil HDMI à l'aide d'un câble HDMI. USB

Console de jeu Ordinateur Téléphone intelligent Caméra Branchement à un appareil MHL Connectez votre Qumi à un appareil compatible MHL à l'aide d'un câble MHL. USB

Pavé tactileSmartphone Remarque : Pour certains appareils compatibles MHL, dont la sortie ne se fait pas via micro-USB, un adaptateur de câble supplémentaire peut être nécessaire. Branchement à un ordinateur personnel Connectez votre Qumi à un ordinateur personnel à l'aide d'un câble VGA. USB

Ordinateur Remarque : L'ordinateur doit avoir un port de sortie VGA pour pouvoir être connecté au Qumi avec un câble VGA.8 Insertion d'un disque Flash USB Branchez un disque Flash USB sur le Qumi en l'insérant dans le port approprié. USB

Branchement vidéo Branchez des appareils audio/vidéo sur le Qumi en utilisant le câble audio/vidéo. USB

Console de jeu Lecteur DVD Connexion de l'audio Branchez des écouteurs ou mini haut-parleurs sur le Qumi en utilisant le port Sortie audio. USB

Écouteurs Mini haut- parleurs9 Allumer et éteindre le Qumi

Branchez le cordon d'alimentation CA sur le Qumi. Branchez l'autre extrémité du cordon d'alimentation CA sur une prise électrique.

Appuyez sur le bouton ALIMENTATION pour allumer le Qumi. L'écran de démarrage du Qumi apparaît et les appareils connectés sont détectés. Voir Réglage d’un mot de passe d’accès (Verrou de sécurité) à la page 11 si le verrouillage de sécurité est activé.

Si plusieurs appareils sources sont connectés, appuyez sur le bouton SOURCE de la télécommande et utilisez les boutons ▲ et ▼ pour sélectionner l'appareil désiré, ou appuyez sur ▲ et ▼ ou ◄ et ► en même temps sur le panneau de contrôle du Qumi.

• VGA : RVB analogique, Composante : Entrée de DVD YCbCr / YPbPr, ou entrée HDTV YPbPr

• Vidéo composite : Vidéo composite traditionnelle

• HDMI 1 / MHL : HDMI / DVI / MHL

• USB : Disque Flash USB10

Appuyez sur le bouton ALIMENTATION pour éteindre le Qumi.

Lorsque le message “Eteindre ? /Appuyez à nouveau sur le bouton” s'afche, appuyez sur le bouton ALIMENTATION. Le projecteur s'éteint. Réglage de l’image Utilisez la commande Image-zoom (sur le projecteur) pour redimensionner l'image projetée et la taille de l'écran (B).

Utilisez la commande Mise au point image (sur le projecteur) pour améliorer la netteté de l'image projetée (A).11 Réglage d'un mot de passe d'accès (Verrou de sécurité) Pour empêcher l'utilisation non autorisée du Qumi, vous pouvez créer un mot de passe. Lorsque la fonction de mot de passe est activée, le mot de passe doit être entré chaque fois que le Qumi est allumé. Suivez les étapes suivantes pour créer un mot de passe :

Appuyez sur le bouton MENU sur la télécommande ou appuyez sur MENU sur le clavier pour ouvrir le menu OSD (afchage à l'écran).

Déplacez le curseur sur l'onglet Réglages 1 et allez vers le bas pour sélectionner Avancé 1.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner Verrou de sécurité et appuyez sur .

Appuyez sur le bouton ◄ ou ► pour activer ou désactiver la fonction de verrouillage de sécurité. Une boîte de dialogue de mot de passe apparaît.

Vous pouvez utiliser les boutons ▲▼◄► situés au-dessus du Qumi ou sur la télçommande pour entrer le mot de passe. Vous pouvez utiliser n'importe quelle combinaison de boutons de navigation (vous devez choisir cinq). Appuyez sur les boutons de navigation dans n'importe quel ordre pour régler le mot de passe. Puis appuyez sur le bouton MENU pour fermer la boîte de dialogue.12

Le menu de conrmation du mot de passe apparaît lorsque vous allumez le Qumi et que Verrou de sécurité est activé. Entrez le mot de passe que vous avez créé dans l'étape 5. Important : Gardez toujours ce mot de passe dans un endroit sûr. Sans ce mot de passe, vous ne pourrez pas utiliser le Qumi. Si vous avez perdu le mot de passe, contactez votre revendeur pour plus d'informations sur comment réinitialiser le mot de passe. Utilisation d’un trépied Le Qumi peut être utilisé avec un trépied en attachant le trépied au-dessous du Qumi. La plupart des trépieds standards peuvent être utilisés. Spécications des trépieds supportés :

• Taille de la fente : 1/4-20 L6,3 mm Réglage du niveau du projecteur Prenez note de ce qui suit lors de l'installation du projecteur :

• La table ou le support du projecteur doit être solide et stable.

• Placez le projecteur de façon à ce qu'il soit perpendiculaire à l'écran.

• Assurez-vous que les câbles sont dans un endroit sûr. Vous pourriez trébucher dessus. Pour ajuster l'angle de l'image, tournez le réglage de l'inclinaison vers la droite ou vers la gauche jusqu'à atteindre l'angle désiré.13 Préparation de la télécommande La télécommande est fourni avec une (1) batterie au lithium de 3V (CR2025). La batterie est déjà installé dans la télécommande.Pour commencer à utiliser la télécommande, enlevez l'onglet en plastique (A) du compartiment de la batterie.

Remplacement de la batterie de la télécommande

Enlevez le couvercle du compartiment de la batterie en poussant le couvercle dans le sens de la èche (A). Puis enlevez le couvercle dans le sens de la èche (B).

Enlevez la batterie usée et insérez une nouvelle batte-rie avec la borne positive en haut. Remettez le cou-vercle.

Avertissement : 1. Utilisez une batterie au lithium de 3V (CR2025). 2. Jetez les batteries usées conformément à la réglementation locale. 3. Enlevez la batterie si vous n'allez pas utiliser le Qumi pendant une longue période. Distance de fonctionnement La télécommande utilise des signaux infrarouges (IR) pour communiquer avec le Qumi. Il n'est pas nécessaire de pointer la télécommande directement vers le Qumi.La télécommande devrait fonctionner correctement dans un rayon de 7 mètres environ et à un angle de 15 degrés plus ou moins par rapport au niveau du Qumi (si la télécommande n'est pas tenue perpendiculairement aux bords ou à l'arrière du Qumi).Si le Qumi ne réagit plus à la télécommande, rapprochez-vous du Qumi.14

Chapitre 3 Media Suite de Qumi

Aperçu Media Suite de Qumi est conçu pour vous permettre d'accéder facilement à vos chiers sur un disque Flash USB. Les chiers de musique, de lm, d'image et les documents peuvent être afchés. Le menu de Media Suite contient 8 applications que vous pouvez utiliser :

• Musique – Un lecteur musical qui supporte de nombreux types de chiers audio, musique prête à jouer.

• Lecteur vidéo – Un lecteur vidéo facile à utiliser qui peut jouer plusieurs formats de lm.

• Photo – Un visualiseur de photo qui a aussi une fonction de diaporama.

• Documents reader - Un visualiseur de document qui afche les documents.

• Afchage Wi – Utilisez cela pour congurer la connexion à un point d'accès sans l.

• Navigateur Web – Un navigateur web pour surfer l'Internet.

• WiFi – Utilisez cela pour choisir un point d'accès sans l.

• Paramètres - Les réglages du Qumi que vous pouvez ajuster dans ce menu. Remarque :

1. Les fonctions WiFi & Navigateur Web sont seulement disponible avec la dongle

2. Branchez le hub USB sur la prise USB du Qumi puis branchez la dongle Q7 Wi-Fi, le

clavier et la souris sur le port USB pour surfer facilement l'Internet.15 Musique Formats supportés : Le lecteur de musique peut jouer les formats de chiers de musique suivants :

• MP3 (débit binaire jusqu'à 256Kbps)

• WMA, MID, MIDI, MP1, MP2, OGG, AAC, AMR, WAV, AC3, M4A, AWB, APE Jouer votre piste Pour ouvrir la liste des musiques, faites ce qui suit :

1. Appuyez sur le bouton ◄ ou ► pour sélectionner l'icône Musique dans le menu de

2. Appuyez sur pour ouvrir le répertoire des chiers.

3. Sélectionnez le dossier contenant la chanson désirée.

4. Appuyez sur pour jouer la chanson désirée.

Une chanson peut être pausée ou jouée en utilisant le bouton Pause/Lecture dans l'interface du lecteur de musique. Lorsque le curseur est sur la barre de progrès, une chanson peut être pausée ou jouée en appuyant sur . Interface de contrôle L'interface du lecteur de musique possède les contrôles suivants :16 Le lecteur de musique contient les contrôles suivants pour navigurer dans une liste de lecture de chansons. Le tableau suivant fournit une description des contrôles. ACTION DESCRIPTION

Pour changer la sortie haut-parleur sur Gauche/Droite/Stéréo.

Pour retourner à la piste précédente/aller à la piste suivante.

Pause/jouer la piste Arrêter la lecture Pour retourner au menu précédent. L'ordre des chansons et le mode de lecture peuvent être ajustés. Le tableau suivant fournit une description des modes de lecture. ACTION DESCRIPTION Les chansons dans la liste de lecture seront jouées dans l'ordre. Toutes les chansons dans la liste de lecture seront répétées. Seulement la chanson en train d'être jouée sera répétée. Toutes les chansons dans la liste de lecture seront jouées dans un ordre aléatoire.17 Lecteur vidéo Formats supportés Les formats vidéo suivants sont supportés :

• Vidéo H.264 jusqu'à 720p à 30 images par secondes ; niveau de prol principal 3.1 avec audio AAC-LC jusqu'à 160 Kbps, 48kHz, audio stéréo avec les formats de chiers .m4v, .mp4, et .mov

• Vidéo MPEG-4 jusqu'à 2,5 Mbps, 640 x 480 pixels à 30 images par secondes ; prol simple avec audio AAC-LC jusqu'à 160 Kbps par canal, 48kHz, audio stéréo avec les formats de chiers .m4v, .mp4, et .mov

• Motion JPEG (M-JPEG) jusqu'à 35 Mbps, 1280 x 720 pixels, 30 images par seconde, entrée audio U-Law, audio stéréo PCM avec chiers .avi

• Fichier de sous-titre Unicode : .ssa, .ass, .srt, .smi Regarder un lm Pour ouvrir la liste des lms, faites ce qui suit :

1. Appuyez sur le bouton ◄ ou ► pour sélectionner l'icône Lecteur vidéo dans le menu

2. Appuyez sur pour ouvrir le répertoire des chiers.

3. Sélectionnez le dossier contenant le chier de lm désiré.

4. Appuyez sur pour jouer le chier de lm désiré.

Pendant un lm, l'interface de contrôle peut être cachée. Pour cacher l'interface de contrôle, appuyez sur le bouton ▲ ou . Appuyez à nouveau sur le bouton ▲ ou pour afcher l'interface de contrôle. L'interface de contrôle disparaîtra automatiquement si vous n'appuyez sur rien pendant 5 secondes. Interface de contrôle Les fonctions de lecture suivantes sont avec la télécommande, et sont indiquées dans le tableau suivant : ACTION DESCRIPTION Pour retourner au menu précédent.

Pause/jouer la piste

Afcher ou masquer les sous-titres (le cas échéant)

Pour retourner à la piste précédente/aller à la piste suivante.

Afchage plein écran ou afchage du format de lm réel18 Photo Formats supportés Le visualiseur de photo peut ouvrir les types suivants de chiers d'image :

• BMP (jusqu'à 4000 x 3000 pixels)

• PNG (jusqu'à 4000 x 3000 pixels)

• JPG (jusqu'à 4000 x 3000 pixels) Regarder vos photos Lorsqu'un disque Flash USB est inséré, l'icône du dossier du disque Flash apparaît dans le répertoire de chier. Pour ouvrir une photo dans le visualiseur de photo, faites ce qui suit :

1. Appuyez sur le bouton ◄ ou ► pour sélectionner l'icône Photo dans le menu de

2. Appuyez sur pour ouvrir le répertoire des chiers.

3. Sélectionnez le dossier contenant la photo désirée.

4. Appuyez sur pour afcher la photo désirée.

Pour afcher les détails d'une photo, allez sur une photo. Les détails de la photo apparaîtront en bas de l'écran. Pour regarder des photos en mode plein écran, faites ce qui suit :

1. Allez sur une photo.

2. Appuyez sur pour afcher la photo en mode plein écran.

Pour utiliser l'outil Zoom avant, appuyez sur . (2X, 4X, 8X, 16X). Pour retourner à la taille par défaut de l'image, appuyez sur le bouton Quitter. Lorsqu'une photo est afchée, l'interface de contrôle peut être cachée. Pour cacher l'interface de contrôle, appuyez sur le bouton ▲ ou . Appuyez à nouveau sur le bouton ▲ ou pour afcher l'interface de contrôle. Interface de contrôle Le visualiseur de photo possède les contrôles suivants : ACTION DESCRIPTION Pour retourner au menu précédent. Pour régler la durée d'intervalle du diaporama. Pour regarder des photos avec le mode Diaporama Pour tourner la photo vers la gauche Pour tourner la photo vers la droite19 Documents reader Formats supportés Le visualiseur de document dans Media Suite de Qumi peut ouvrir les types de documents suivants :

• Texte (.txt) Sélectionner votre document Pour ouvrir une chier dans le visualiseur de document, faites ce qui suit :

1. Appuyez sur le bouton ◄ ou ► pour sélectionner le Documents reader dans le

menu de Media Suite.

2. Appuyez sur pour ouvrir le répertoire des chiers.

3. Sélectionnez le dossier contenant le chier désiré.

4. Appuyez sur pour afcher le chier désiré.

Lorsqu'un chier est ouvert, appuyez sur pour faire un zoom avant pour agrandir une partie du chier. Les chiers peuvent être zoomés par 2X, 4X, 8X et 16X. Utilisez les touches de navigation pour déplacer la vue du chier agrandie. Pour continuer à la page suivante ou retourner à la page précédente, appuyez sur les touches ▲ ou ▼. Remarque : Vous ne pouvez pas aller à la page précédente ou suivante lorsqu'un chier a été zoomé. Interface de contrôle Le visualiseur Ofce n'a pas une interface de contrôle spécique.20 WiFi Activer WiFi Insérez le dongle WiFi Q7 Dongle WiFi dans le Qumi pour surfer sur le Web via un navigateur Web. Pour activer WiFi, faites comme suit :

1. Appuyez sur le bouton ◄ ou ► pour sélectionner l'icône WiFi dans le menu de

2. Appuyez sur pour ouvrir les Réglages réseau.

• Nom de l'appareil / SSID : Entrez l'Identication de service ici.

• WiFi : Activez la fonction WiFi et la connectez-vous à un PA WiFI existant.

• Hotspot WiFi : Laissez Q7 être un PA et autorisez le PC à faire l'afchage WiFi.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner Activer puis appuyez sur pour

activer la fonction WiFi.

4. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un PA puis appuyez sur pour

connecter. Remarque :

1. La fonction WiFi est seulement disponible avec la dongle Q7.

2. WiFi et Hotspot WiFi ne peuvent pas fonctionner en même temps.

3. Appuyez sur Page haut sur la télécommande pour retourner en haut de la zone de

fonction. Ici, vous pouvez choisir d'actualiser la liste des PA.

4. Appuyez sur Page bas pour aller vers le bas de la liste PA lorsque dans la zone de

fonction.21 Interface de contrôle du WiFi Le réglage WiFi possède les contrôles suivants : ACTION DESCRIPTION Retourner à la Fenêtre principale.

Activer/désactiver WiFi. Conguration WiFi.22 Conguration WiFi. Le réglage de la conguration WiFi vous permet de dénir une connexion IP dynamique (par défaut) ou statique. ACTION DESCRIPTION Adresse IP Congurez l'adresse IP du projecteur ici. Netmask Congurez le Masque s.-réseau. Gateway Congurez l'adresse IP de la passerelle par défaut ici. DNS Congurez l'adresse IP du serveur DNS ici. Interface de contrôle du Hotspot WiFi L'interface Hotspot WiFi vous permet d'activer ou de désactiver l'utilisation d'un hotspot via le Qumi. Sélectionnez Utiliser IP par défaut ou Utiliser autre IP, puis cliquez sur Appliquer pour congurer l'interface Hotspot WiFi.23 Navigateur Web Visiter un site Web.

1. Branchez la dongle Q7 Wi-Fi dans la prise USB du Qumi.

2. Appuyez sur ▲ ▼ ◄ ► sur la télécommande pour contrôler le curseur. Référez-

vous à Télécommande à la page 4.

3. Utilisez la télécommande pour la navigation. Appuyez sur l'icône Q (bas-droite) pour

accéder à la barre d'adresses.

4. Appuyez sur pour afcher le clavier virtuel ou appuyez sur dans la barre

d'adresse. Interface de contrôle La barre Principale possède les contrôles suivants : ACTION DESCRIPTION Reculer d’une page. Aller à la page suivante. Recharger la page actuelle/Arrêter le chargement de la page actuelle. Retourner à la page Accueil. Ouvrir la page des signets. Ajouter/supprimer la page actuelle des signets. Cliquez pour ouvrir la page d'entrée d'URL. Zoom avant/arrière sur la page. Effacer l'historique et quitter le navigateur.24 Afchage Wi Dénir l' Afchage Wi

1. Branchez la dongle Q7 Wi-Fi dans la prise USB du Qumi.

2. Réglez le Réglages réseau > WiFi sur Activer et Hotspot WiFi sur Activer.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner l'icône Afchage Wi dans le menu

de Media Suite.25 Paramètres Option de système Le menu des Option de système afche les informations du système et du rmware. Le menu Information fournit des détails sur la version du logiciel. Mode de jeu Le menu du Mode de jeu contient des réglages pour le lecteur vidéo et de musique. Les réglages suivants sont disponibles :

• N’en répétez aucun - Les pistes vidéo ou de musique ne seront pas répétées lorsqu'elles sont terminées.

• Battage - Les pistes vidéo ou de musique seront jouées dans un ordre aléatoire.

• Répétez un - Une piste vidéo ou de musique sera répétée indéniment lorsqu'elle est terminée.

• Répétez tous - Toutes les pistes vidéo ou de musique dans la liste de lecture seront répétées lorsque tous les chiers dans la liste de lecture ont été joués. Remarque : Media Suite de Qumi fournit toujours une sortie avec une résolution de 1280x800 au système, donc l'OSD afchera une résolution de 1280x800 comme signal reçu. Cela n'est pas la résolution actuelle des chiers multimédia. Options USB L'option de Mode de stockage de données vous permet de connecter un ordinateur avec un câble USB pour transférer des chiers entre le Qumi et un ordinateur. Remarque : Media Suite de Qumi ne supporte que les disques Flash USB. Mise à niveau du système L'option de mise à niveau du système vous permet d'effectuer des mises à niveau du rmware via un disque Flash USB. Copiez le rmware sur le disque Flash USB et insérez-le dans le Qumi.26 Option Lecture auto Utilisez l'option Lecture auto pour congurer ce que le Qumi doit jouer automatiquement lorsqu'il s'allume. Les réglages suivants sont disponibles lorsque Lecture auto est Activé.

• Lecture auto - Active ou désactive la lecture auto.

• Type lecture auto - Jouer automatiquement les chiers photo ou vidéo lorsqu'il s'allume.

• Chemin de chier - Jouer automatiquement les chiers dans le dossier racine de la clé USB ou de la mémoire interne. Pour utiliser la lecture auto avec le Qumi :

1. Connectez un PC au Qumi en utilisant un câble USB.

2. Déplacez les chiers multimédia dans les dossiers appropriés (Movies pour les

chiers vidéo, Photos pour les chiers d'image) Pour utiliser la lecture automatique avec le disque Flash USB :

1. Créez les dossiers Movies et Photos sur le disque Flash USB.

2. Copiez les chiers multimédia dans les dossiers appropriés (Movies pour les chiers

vidéo, Photos pour les chiers d'image)

3. Débranchez le disque Flash USB et branchez-le sur le Qumi.

1. Lecture auto des chiers sur le disque Flash USB doit avoir le nom Movies ou Photos

pour que cette fonction puisse jouer les chiers multimédia.

2. La mémoire intégrée du Qumi Q7 est 4Go.27

Chapitre 4 Réglages de l'afchage à l'écran (OSD)

Contrôles du menu OSD Le Qumi possède un menu d’afchage à l’écran (OSD) qui vous permet de faire des ajustements et de modier des réglages comme les réglages de l'afchage et les réglages audio. Il y a 3 sous-menus dans le menu OSD :

• Image - Divers aspects de la qualité d'image peuvent être modiés dans ce menu.

• Réglages 1 – La langue par défaut et d'autres réglages peuvent être modiés dans ce menu.

• Réglages 2 – La Source auto et d'autres réglages peuvent être modiés dans ce menu. Si l'interface a été réglée sur ENTRÉE AV, HDMI/MHL ou VGA, le menu OSD peut être ouvert en appuyant sur le bouton MENU de la télécommande ou du panneau de contrôle. Si l'interface a été réglée sur Media Suite de Qumi, le menu OSD peut être ouvert en appuyant sur le bouton MENU de la télécommande ou en appuyant sur MENU sur le clavier. Remarque : Si le menu OSD est inactif pendant 15 secondes, le menu OSD se ferme automatiquement. Naviguer le menu OSD Les boutons curseurs de la télécommande ou les boutons au-dessus du Qumi peuvent être utilisé pour naviguer et faire des modications dans les réglages OSD.

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton

◄ ou ► pour vous déplacer entre les 3 menus.

3. Appuyez sur le bouton

▲ ou ▼ pour aller vers le haut ou le bas dans un menu et appuyez sur .

► pour changer les réglages de certains paramètres.

bouton MENU ou sur QUITTER sur la télécommande pour fermer le menu OSD ou fermer un sous- menu. Remarque : En fonction de la source vidéo, certains paramètres du menu OSD peuvent ne pas être disponible pour modication. Par exemple, les paramètres Position horizontale/verticale dans le menu Image > Ordinateur ne peuvent être modiés que lorsque le Qumi est connecté à un PC avec un câble VGA. Les réglages qui ne peuvent pas être modiés ou qui ne sont pas activés seront indiqués en couleur grise.28 Réglage de la langue OSD La langue de l'afchage du menu OSD peut être changée. Pour changer la langue de l'OSD, faites ce qui suit :

1. Ouvrez le menu OSD. Appuyez sur le bouton ◄ ou ► pour sélectionner Réglages 1

2. Appuyez sur le bouton ▲ ou ▼ pour aller sur le menu Avancé 1.

3. Appuyez sur pour ouvrir le sous-menu Avancé 1.

4. Appuyez sur le bouton ▲ ou ▼ jusqu'à ce que le curseur soit sur le réglage Langue

5. Appuyez sur le bouton de curseur jusqu'à ce que la langue souhaitée soit en

6. Appuyez sur le bouton QUITTER ou le bouton MENU quatre fois pour fermer le

menu OSD.29 Présentation du menu OSD Utilisez l'illustration suivante pour trouver rapidement un paramètre ou vérier la plage de réglage d'un paramètre. Image Réglages 1 Désactivé, Activé Vierge, Rouge, Vert, Bleu, Blanc Désactivé, Activé Désactivé, Activé

Inversion 3D Sync Format 3D Désactivé, Activé 1,8, 2,0, 2,2, 2,4, N&B, Linéaire Chaud, Normal, Froid Désactivé, Activé Entrée de sélection de source de référence (IR / clavier) Désactivé, Activé Aucune, Grille, Blanc, Rouge, Vert, Bleu, Noir Réglages 2 Centre, Bas, Haut, Gauche, Droite 0%, 25%, 50%, 75%, 100% Désactivé, Activé Normal, Elevée Mode d'affichage Luminosité Image Auto Contraste Avancé Gestionnaire de couleurs Source Format de l’image Projection Audio Zoom numérique Distorsion Avancé 1 Avancé 2 Source auto. Marche auto Pas de signal arrêt (min) Etat Remise totale à 0 Mode LED Avancé 1 Avancé 2 Volume Verrou de sécurité Ecran vierge Logo Splash Clavier Verrouillé Pos. horizontale Pos. verticale Fréquence Alignement Rouge Langue Closed Captioning Couleur brillante Netteté Gamma Temp. de couleur AGC vidéo Saturation Vidéo Teinte Vidéo Vert Bleu Muet Canevas essai Déplacement image H Déplacement image V Désactivé, Activé Position du menu Menu transparent Mode alimentation basse Vitesse du ventilateur Désactivé, Activé Minuterie veille (min) Filtre source Eco, Normal VGA Vidéo composite HDMI 1 / MHL HDMI 2 USB Normal, Derrière, Plafond, Derrière+Plafond Remplissage, 4:3, 16:9, Boîte aux lettres, Natal, 2,35:1 Présentation, Lumineux, Jeux, Film, TV, sRGB, Utilisateur, Utilisateur1 Désactivé, Activé Séquentiel image, Haut / Bas, Glisser sur côté Désactivé, DLP-Link, IR Désactiver, Activer Désactiver, Activer Désactiver, Activer Désactiver, Activer Désactiver, Activer Trapèze auto Paramètres 3D Source active Informations vidéo Hrs LED (Eco, Normal) 2D à 3D 2D à 3D profond Désactivé, Activé Vers l'intérieur 1, Vers l'intérieur 2, Vers l'intérieur 3, Vers l'extérieur 1, Vers l'extérieur 2, Vers l'extérieur 3 Désactivé, Activé English, Français, Deutsch, Español, Português, 簡体中文, 繁體中文, Italiano, Norsk, Svenska, Nederlands, Русский, Polski, Suomi, Ελληνικά, 䚐ạ㛨, Magyar, Čeština, ﺍﻝﻉﺭﺏﻱﺓ, Türkçe, Việt, 日本語, ไทย, ﻑﺍﺭﺱی, תירבע Ordinateur30 Menu Image Pour ouvrir le menu Image et modier les réglages, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Image.

3. Appuyez sur le bouton ▲ ou ▼ pour aller vers le haut ou le bas dans le menu Image

4. Appuyez sur le bouton ◄ ou ► pour modier les réglages de chaque paramètre

applicable. ELEMENT DESCRIPTION Mode d'afchage Appuyez sur le bouton ◄ ou ► pour régler le Mode d’afchage. Luminosité Appuyez sur le bouton ◄ ou ► pour régler la luminosité de l'afchage. Contraste Appuyez sur le bouton ◄ ou ► pour régler le contraste de l'afchage. Ordinateur Appuyez sur pour ouvrir le menu Ordinateur. Référez-vous à Ordinateur à la page 31. Image Auto Appuyez sur pour entrer automatiquement dans le réglage de la phase, l'alignement, la taille et la position. Avancé Appuyez sur pour ouvrir le menu Avancé. Référez-vous à Avancé à la page 32. Gestionnaire de couleurs Appuyez sur pour ouvrir le menu du Gestionnaire de couleurs. Référez-vous à Gestionnaire de couleurs à la page 33. Remarque : Le Gestionnaire de couleurs est réglable uniquement lorsque le Mode d'afchage est réglé sur Utilisateur1.31 Ordinateur Pour ouvrir le menu Ordinateur et modier les réglages, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Image.

3. Appuyez sur le bouton ▲ ou ▼ pour aller sur le menu Ordinateur et appuyez sur

4. Appuyez sur le bouton ◄ ou ► pour modier les réglages de chaque paramètre

applicable. ELEMENT DESCRIPTION Pos. horizontale Appuyez sur le bouton ◄ ou ► pour régler la position de l'afchage vers la gauche ou la droite. Pos. verticale Appuyez sur le bouton ◄ ou ► pour régler la position de l'afchage vers le haut ou le bas. Fréquence Appuyez sur le bouton ◄ ou ► pour régler la fréquence d'échantillonnage A/D. Alignement Appuyez sur le bouton ◄ ou ► pour régler le point d'échantillonnage A/D. Remarque : Les paramètres du menu Ordinateur ne peuvent être modiés que lorsque le Qumi est connecté à un PC avec un câble VGA. Les réglages qui ne peuvent pas être modiés ou qui ne sont pas activés seront indiqués en couleur grise.32 Avancé Pour ouvrir le menu Avancé et modier les réglages, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Image.

3. Appuyez sur le bouton ▲ ou ▼ pour aller sur le menu Avancé et appuyez sur .

4. Appuyez sur le bouton ▲ ou ▼ pour aller vers le haut ou le bas dans le menu

Avancé. ELEMENT DESCRIPTION Couleur brillante Appuyez sur le bouton ◄ ou ► pour régler le réglage de Couleur brillante. Netteté Appuyez sur le bouton ◄ ou ► pour régler la netteté de l'afchage. Gamma Appuyez sur le bouton ◄ ou ► pour régler la correction gamma de l'afchage. Temp. de couleur Appuyez sur le bouton ◄ ou ► pour régler la température des couleurs. AGC vidéo Appuyez sur le bouton ◄ ou ► pour activer ou désactiver le Contrôle de gain automatique pour la source vidéo. Saturation Vidéo Appuyez sur le bouton ◄ ou ► pour régler la saturation vidéo. Teinte Vidéo Appuyez sur le bouton ◄ ou ► pour régler la teinte/hue vidéo. Remarque : Les paramètres AGC Vidéo, Saturation Vidéo, Teinte Vidéo et Closed Captioning peuvent seulement être modiés lorsque la source est vidéo composite.33 Gestionnaire de couleurs Pour accéder au menu Gestionnaire de couleurs et modier les réglages, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Image.

3. Appuyez sur le bouton ▲ ou ▼ pour aller vers le haut ou le bas dans le menu

Gestionnaire de couleurs et appuyez sur .

4. Appuyez sur le bouton ◄ ou ► pour modier les réglages de chaque paramètre

applicable. ELEMENT DESCRIPTION Rouge Appuyez sur le bouton ◄ ou ► pour régler le PWM rouge des LED. Vert Appuyez sur le bouton ◄ ou ► pour régler le PWM vert des LED. Bleu Appuyez sur le bouton ◄ ou ► pour régler le PWM bleu des LED.34 Menu Réglages 1 Pour ouvrir le menu Réglages 1 et modier les réglages, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Réglages 1.

3. Appuyez sur le bouton ▲ ou ▼ pour aller vers le haut et le bas dans le menu

Réglages 1 et appuyez sur .

4. Appuyez sur le bouton ◄ ou ► pour modier les réglages de chaque paramètre

applicable. ELEMENT DESCRIPTION Source Appuyez sur pour ouvrir le menu Source. Projection Appuyez sur le bouton ◄ ou ► pour sélectionner l'une des quatre méthodes de projection : Devant, Derrière, Plafond devant, Plafond derrière Format de l’image Appuyez sur le bouton ◄ ou ► pour régler le format de l'image vidéo. Distorsion Appuyez sur le bouton ◄ ou ► pour régler la distorsion de l'afchage. Zoom numérique Appuyez sur le bouton ◄ ou ► pour régler le zoom numérique avant ou arrière. Audio Appuyez sur pour ouvrir le menu Audio. Référez-vous à Audio à la page

Avancé 1 Appuyez sur pour ouvrir le menu Avancé 1. Référez-vous à Avancé 1 à la page 36. Avancé 2 Appuyez sur pour ouvrir le menu Avancé 2. Référez-vous à Avancé 2 à la page 38.35 Audio Pour modier les paramètres audio, appuyez sur pour ouvrir le sous-menu Audio. ELEMENT DESCRIPTION Volume Appuyez sur le bouton ◄ ou ► pour régler le volume audio. Muet Appuyez sur le bouton ◄ ou ► pour allumer ou éteindre le haut- parleur.36 Avancé 1 Pour modier les réglages avancés, appuyez sur pour ouvrir le sous-menu Avancé 1. ELEMENT DESCRIPTION Langue Appuyez sur le bouton ◄ ou ► pour sélectionner une langue de menu différente. Verrou de sécurité Appuyez sur le bouton ◄ ou ► pour activer ou désactiver la fonction de Verrou de sécurité. Ecran vierge Appuyez sur le bouton ◄ ou ► pour sélectionner la couleur de l'écran vierge. Logo Splash Appuyez sur le bouton ◄ ou ► pour afcher ou non le logo. Closed Captioning Appuyer sur le bouton ◄ ou ► pour activer ou désactiver Closed Captioning. Clavier Verrouillé Appuyez sur le bouton ◄ ou ► pour activer ou désactiver la fonction de verrouillage du clavier. Paramètres 3D Appuyez sur pour ouvrir le menu 3D. Référez-vous à Paramètres 3D à la page 37. Trapèze auto Appuyer sur le bouton ◄ ou ► pour activer ou désactiver la correction auto du trapèze. Remarque : Pour utiliser la fonction 3D, le réglage Jouer lm en 3D sur votre lecteur, dans le menu Disque 3D, doit être activé. La fonction 3D ne marche que lorsque la source d'entrée est 120Hz.

1. L'élément du menu OSD 3D est en gris s'il n'y a aucune source 3D appropriée. C'est le

2. Une fois que le projecteur est connecté à une source 3D appropriée, alors l'élément du

menu OSD 3D sera activé et disponible.

3. Utilisez des lunettes 3D pour regarder une image 3D.

4. Vous avez besoin d'un contenu en 3D d'un DVD 3D ou d'un chier multimédia 3D.

5. Vous devez activer la source 3D (certains DVD 3D peuvent avoir une fonction de

sélection marche/arrêt pour la 3D).

6. Vous devez utiliser des lunettes DLP link 3D ou IR 3D. Avec des lunettes IR 3D, vous

devez installer un pilote sur votre PC et connecter un émetteur USB.

7. Le mode 3D du menu OSD doit correspondre au type des lunettes utilisées (DLP link ou

8. Allumez les lunettes. Les lunettes ont normalement une interrupteur marche-arrêt.

Chaque type de lunettes a ses propres instructions de conguration. Veuillez suivre les instructions de conguration qui sont fournies avec vos lunettes pour terminer la conguration.37 Paramètres 3D Pour modier les réglages 3D, appuyez sur pour ouvrir le sous-menu Paramètres 3D. ELEMENT DESCRIPTION 3D Appuyez sur ◄ ou ► pour choisir entre Arrêt, DLP-Link ou IR. Inversion 3D Sync Appuyez sur le bouton ◄ ou ► pour activer ou désactiver l'Inversion 3D Sync. Format 3D Appuyez sur le bouton ◄ ou ► pour sélectionner Séquentiel image, Haut / Bas, Glisser sur côté. 2D à 3D Appuyez sur les boutons ◄ ou ► pour activer ou désactiver la fonction 2D à 3D. 2D à 3D profond Appuyez sur le bouton ◄ ou ► pour choisir une 2D à 3D profond différente.38 Avancé 2 Pour modier les réglages avancés, appuyez sur pour ouvrir le sous-menu Avancé 2. ELEMENT DESCRIPTION Canevas essai Appuyez sur le bouton ◄ ou ► pour choisir une mire de test différente. Déplacement image H Appuyez sur le bouton ◄ ou ► pour décaler la position horizontale. Déplacement image V Appuyez sur le bouton ◄ ou ► pour décaler la position verticale.39 Menu Réglages 2 Pour ouvrir le menu Réglages 2 et modier les réglages, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Réglages 2.

3. Appuyez sur le bouton ▲ ou ▼ pour aller vers le haut et le bas dans le menu

Réglages 2 et appuyez sur .

4. Appuyez sur le bouton ◄ ou ► pour modier les réglages de chaque paramètre

applicable. ELEMENT DESCRIPTION Source auto. Appuyez sur les boutons ◄ ou ► pour activer ou désactiver la détection automatique de la source. Pas de signal arrêt (min) Appuyez sur le bouton ◄ ou ► pour éteindre automatiquement la lampe du projecteur lorsqu'il n'y a aucun signal. Marche auto Appuyer sur le bouton ◄ ou ► pour activer ou désactiver la mise en marche auto. Mode LED Appuyez sur les boutons ◄ ou ► pour sélectionner le mode LED pour une plus haute luminosité ou une plus basse luminosité pour économiser la durée de vie LED. Remise totale à 0 Appuyez sur pour réinitialiser tous les paramètres et restaurer les réglages d'usine. Référez-vous à Remise totale à 0 à la page

Etat Appuyez sur pour ouvrir le menu Etat. Référez-vous à Etat à la page 41. Avancé 1 Appuyez sur pour ouvrir le menu Avancé 1. Référez-vous à Avancé 1 à la page 42. Avancé 2 Appuyez sur pour ouvrir le menu Avancé 2. Référez-vous à Avancé 2 à la page 43.40 Remise totale à 0 Pour réinitialiser tous les paramètres du menu et restaurer tous les réglages par défaut (sauf Langue et Verrou de sécurité), faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Réglages 2.

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner le menu Remise totale à 0 et

appuyez sur .41 Etat Pour voir l'état du Qumi, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Réglages 2.

3. Appuyez sur le bouton ▲ ou ▼ pour aller sur le menu Etat et appuyez sur .

ELEMENT DESCRIPTION Source active Afche la source active. Informations vidéo Afche les informations de la résolution/vidéo pour la source RVB et le standard de couleur pour la source Vidéo. Hrs LED (Eco, Normal) Le nombre d'heures d'utilisation LED est afché (en heures). Les compteurs Eco et Normal sont séparés.42 Avancé 1 Pour ouvrir le menu Avancé 1 et modier les réglages, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Réglages 2.

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner le menu Avancé 1 et appuyez sur

4. Appuyez sur le bouton ▲ ou ▼ pour aller vers le haut ou le bas dans le menu

5. Appuyez sur le bouton ◄ ou ► pour modier les réglages de chaque paramètre

applicable. ELEMENT DESCRIPTION Position du menu Appuyez sur le bouton ◄ ou ► pour changer la position du menu OSD. Menu transparent Appuyez sur le bouton ◄ ou ► pour sélectionner le niveau de transparence du menu OSD. Mode alimentation basse Appuyez sur les boutons de navigation ◄ ou ► pour activer ou désactiver le Mode alimentation basse (<0,5W de consommation). Remarque : Active le Mode alimentation basse pour éteindre complètement le projecteur lorsqu'il est éteint. Désactivez le Mode alimentation basse pour permettre la fonctionnalité multimédia lorsque le projecteur est éteint. Vitesse du ventilateur Appuyez sur le bouton ◄ ou ► pour entrer et choisir la vitesse du ventilateur entre Normal et Elevée. Remarque : Nous vous recommandons de sélectionner une vitesse élevée dans des endroits à température élevée, humidité élevée ou haute altitude (plus de 1500m/4921ft).43 Avancé 2 Pour ouvrir le menu Avancé 2 et modier les réglages, faites ce qui suit :

1. Ouvrez le menu OSD.

2. Appuyez sur le bouton ◄ ou ► pour sélectionner le menu Réglages 2.

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner le menu Avancé 2 et appuyez sur

4. Appuyez sur le bouton ▲ ou ▼ pour aller vers le haut ou le bas dans le menu

5. Appuyez sur le bouton ◄ ou ► pour modier les réglages de chaque paramètre

applicable. ELEMENT DESCRIPTION Minuterie veille (min) Appuyez sur le bouton ◄ ou ► pour régler le temps avant arrêt automatique (en minutes). Filtre de source Appuyez sur ou ► pour entrer dans le menu Filtre de source. Référez-vous à Filtre source à la page 44. Calibrage du blanc Appuyez sur ou ► pour activer l'étalonnage du blanc pour reconstruire les données du capteur LED.44 Filtre source Pour ajuster le ltre de source, appuyez sur ou ► pour entrer dans le sous-menu Filtre source. ELEMENT DESCRIPTION VGA Appuyez sur le bouton ◄ ou ► pour activer ou désactiver la source VGA en boucle de recherche automatique. Vidéo composite Appuyez sur le bouton ◄ ou ► pour activer ou désactiver la source Vidéo Composite en boucle de recherche automatique. HDMI 1/ MHL Appuyez sur le bouton ◄ ou ► pour activer ou désactiver la source HDMI 1 / MHL en boucle de recherche automatique. HDMI 2 Appuyez sur le bouton ◄ ou ► pour activer ou désactiver la source HDMI 2 en boucle de recherche automatique. USB Appuyez sur le bouton ◄ ou ► pour activer ou désactiver la source USB en boucle de recherche automatique.45

Chapitre 5 Entretien du Qumi

Nettoyage du Qumi Nettoyez le Qumi pour enlever la poussière et la saleté et garantir un long fonctionnement sans problèmes. Attention :

1. Le Qumi doit être éteint et débranché avant le nettoyage. Si ce n'est pas le cas, vous

pourriez vous blesser ou endommager le système.

2. Utilisez seulement un chiffon propre légèrement humide pour le nettoyage. Ne pas

laisser de l’eau entrer dans les trous de ventilation du Qumi.

3. Si un peu d'eau est entré à l'intérieur du Qumi pendant le nettoyage, débranchez

immédiatement le Qumi et mettez-le dans une pièce bien aéré pendant plusieurs heures avant de l'utiliser.

4. Si beaucoup d'eau est entré à l'intérieur du Qumi pendant le nettoyage, débranchez

immédiatement le Qumi et faites-le réparer. Nettoyage de la lentille Des solutions de nettoyage de lentille optique peuvent être achetées dans la plupart des magasins vendant des appareils photos ou électroniques. Pour nettoyer la lentille du Qumi, faites ce qui suit :

1. Appliquez une petite quantité de solution de nettoyage de lentille optique sur un

chiffon propre et doux. (n'appliquez pas la solution de nettoyage directement sur la lentille).

2. Essuyez gentiment la lentille avec un mouvement circulaire.

1. N’utilisez pas de produits de nettoyage abrasif ou des solvants.

2. Pour éviter la décoloration ou les tâches, évitez de renverser de la solution de nettoyage

sur le boîtier du Qumi.46 Guide de dépannage Problèmes fréquents et solutions Ces instructions sont fournies pour vous aider avec les problèmes les plus fréquents lorsque le Qumi est utilisé. Si vous n'arrivez pas à résoudre le problème, contactez votre revendeur pour de l'aide. Le problème peut parfois être quelque chose très facile à corriger, comme un câble mal branché. Vériez les problèmes suivants avant de continuer avec les solutions spéciques à chaque problème.

• Branchez un autre appareil électrique pour vérier que la prise de courant marche correctement.

• Vériez que le Qumi est allumé.

• Vériez que tous les câbles sont correctement branchés.

• Vériez que l'appareil connecté est allumé.

• Vériez que le PC connecté n'est pas en mode Suspension ou Sommeil.

• Vériez que l'ordinateur portable connecté est bien conguré pour utiliser un afchage externe. Astuces de dépannage Dans chaque section spécique à un problème, suivez les solutions dans l'ordre fourni. Cela peut aider à résoudre le problème plus rapidement. Pour éviter d'avoir à remplacer des pièces qui ne sont pas défectueuses, essayez de trouver et d'isoler le problème. Par exemple, si vous avez remplacé des batteries et que le problème est toujours présent, remettez les batteries originales, et continuez avec la solution suivante. Gardez un enregistrement des étapes déjà effectuées lors du dépannage. Ces informations sont utiles comme référence lorsque vous contactez le support technique, ou que vous donnez le Qumi à un technicien de service.47 Messages d'erreur LED

MESSAGES DE CODE D'ERREUR

ALIMENTATION CLIGNOTE BLEU TEMPÉRATURE CLIGNOTE BLEU Erreur température élevée (entrée d'air) - MARCHE LED température élevée (rouge) - 1 LED température élevée (vert) - 2 Erreur Ventilateur 1 (Alimentation) 6 1 Erreur ventilateur 2 (système) 6 2 Erreur Ventilateur 3 (LED) 6 3 LED rouge Erreur thermostat 8 1 LED vert Erreur de thermostat HSK 8 2 En cas d'une erreur LED, débranchez le cordon d'alimentation et attendez une (1) minute avant de rallumer le Qumi. Si d'autres problèmes ne sont pas listés dans le tableau ci-dessus, veuillez contacter un centre de service. Problèmes d’image Problème: Aucune image n'apparaît sur l'écran.

1. Vériez les réglages de votre ordinateur et qu'il est bien conguré.

2. Eteignez tous les appareils et allumez les appareils à nouveau, dans le bon ordre.

Problème: L’image est oue

1. Réglez le focus du Qumi.

2. Vériez que la distance entre le Qumi et l'écran est dans la plage spéciée.

3. Nettoyez la lentille du Qumi avec un chiffon de nettoyage de lentille optique si elle

est sale. Problème: L'image est plus large en haut ou en bas (effet de trapèze).

1. Placez le Qumi de façon à ce qu'il soit perpendiculaire à l'écran.

2. Modiez le réglage de Distorsion dans le menu OSD pour corriger le problème ou

réglez Trapèze auto sur Activé. Problème: L’image est à l'envers. Vériez le sens du réglage Projection, dans le menu Réglages 1 dans le menu OSD. Problème: Des lignes sont visibles sur l’image.

1. Restaurez les réglages par défaut de Fréquence et Alignement dans le menu

Ordinateur du menu OSD.

2. Connectez le Qumi à un autre ordinateur, pour vérier si le problème est causé par

la carte vidéo de l'ordinateur.48 Problème: L'image est plate sans contraste. Modiez le réglage de Contraste dans le menu Image du menu OSD. Problème: La couleur de l'image projetée ne correspond pas à l'image source. Modiez les réglages de Temp. de couleur et Gamma dans le menu Image du menu OSD. Problèmes avec la télécommande Problème: Le Qumi ne répond pas lorsque vous utilisez la télécommande

1. Pointez la télécommande directement vers le capteur du Qumi.

2. Vériez qu'il n'y a aucun objet bloquant le signal entre la télécommande et le capteur

3. Eteignez les lampes uorescentes dans la pièce.

4. Vériez si la batterie est dans le bon sens.

5. Remplacez la batterie.

6. Eteignez les autres appareils infrarouges à proximité.

7. Faites réparer la télécommande.

Problèmes audio Problème: Aucun son

1. Réglez le volume de la source audio.

2. Vériez la connexion du câble audio.

3. Testez la sortie de la source audio avec des autres haut-parleurs.

4. Faites réparer le Qumi.

Problème: Le son est bizarre.

1. Vériez la connexion du câble audio.

2. Testez la sortie de la source audio avec des autres haut-parleurs.

3. Faites réparer le Qumi.49

Questions fréquentes

1. Le Qumi peut-il marcher avec un ordinateur, un ordinateur portable ou un

netbook ? Oui. Utilisez le câble VGA ou HDMI fourni. Le Qumi peut être connecté à un PC, un ordinateur portable ou un netbook si íls ont un port HDMI ou VGA. Pour écouter l'audio, un câble audio stéréo est requis pour connecter le port audio du Qumi.

2. Est-il possible de connecter le Qumi à une console de jeu, comme Microsoft

PS3? Oui. Le Qumi peut être utilisé pour afcher le contenu provenant d'une Xbox ou d'une console PS3. Cela peut être fait en connectant le câble HDMi de la console de jeu au Qumi.

3. Le Qumi peut-il projeter un contenu de télévision ?

Vous pouvez regarder un contenu de télévision en connectant le câble, un décodeur ou un récepteur satellite directement au Qumi car les téléviseurs ne peuvent pas produire leurs propres images. Par exemple, si le câble est utilisé, il peut être connecté au Qumi avec un câble HDMI.

4. Comment faire pour connecter MHL au Qumi?

Utilisez un câble MHL de support pour raccorder un appareil MHL. Veuillez visiter www.mhlconsortium.org/productlist/ pour plus d'informations

5. Comment les images d'un appareils photo numérique ou d'un disque Flash

USB sont afchées ? Les images et les autres contenus peuvent être afchés en connectant les appareils suivants au Qumi :

• Disque Flash USB, disque dur, lecteur de cartes

• Appareil photo numérique

• Visualiseur de stockage multimédia Une fois que les appareils ont été connectés, les images peuvent être afchées en utilisant Media Suite de Qumi.

6. Quel câble est nécessaire pour connecter des appareils vidéo au Qumi ?

Les appareils vidéo peuvent être connectés au Qumi en utilisant un câble Audio/ Vidéo ou HDMI si les appareils possèdent les ports appropriés. Pour écouter de l'audio, un câble RCA peut aussi être utilisé pour connecter au Qumi.

7. Quels formats vidéo sont compatibles avec le Qumi ?

H.264, MPEG-4, VC-1, WMV9, DivX(Xvid), Real Video, AVS et MJPEG.

8. Quels formats audio sont compatibles avec le Qumi ?

9. Quels formats de document sont compatibles avec le Qumi ?

PDF et les chiers texte (txt).50

10. Quels formats de photo sont compatibles avec le Qumi ?

11. Combien de temps la source d'éclairage DEL du Qumi va durer et est-il

possible de la remplacer ? Le Qumi n'utilise pas une lampe UHP standard. Il utilise des Diodes ElectroLuminescentes (DEL) pour illuminer et projeter les images. Les DEL sont une durée de vie plus longue que les lampes standards. Les DEL du Qumi ont une durée de vie d'approximativement 30 000 heures. La durée de vie des DEL dépend de plusieurs facteurs, comme la luminosité, la fréquence d'utilisation et l'environnement. Une haute luminosité DEL réduira la durée de vie. Le module DEL ne peut pas être remplacé.

12. Pourquoi est-ce que j’ai besoin de réajuster le focus de mon Qumi après

l’avoir allumé ? Pour une meilleure qualité d’image, l'ajustement de la bague de focus peut être nécessaire une fois que la température de fonctionnement a été atteinte. Site de support de Vivitek Veuillez visiter www.vivitekcorp.com pour plus d'informations, le support technique et l'enregistrement du produit.51 Spécications MODÈLE Série Qumi Q7 RÉSOLUTION HD (720p - 1280x800)

Mise au point manuelle et zoom

Devant, Derrière, Bureau, Plafond devant, Plafond derrière

VGA x 1 Vidéo x 1 Entrée Audio x 1 (G & D) HDMI x 2 (HDMI1 disponible pour la fonction MHL) USB type A x 1

Mac 640 x 480 35,0 66,68 — — O O 832 x 624 49,725 74,55 — — O O 1024 x 768 60,24 75,0 — — O O 1152 x 870 68,68 75,06 — — O O SDTV 480i 15,734 60,0 — O — O 576i 15,625 50,0 — O — O54 EDTV 480p 31,469 60,0 — O — O 576p 31,25 50,0 — O — O HDTV 720p 37,5 50,0 — O — O 720p 45,0 60,0 — O — O 1080i 33,8 60,0 — O — O 1080i 28,1 50,0 — O — O 1080p 67,5 60,0 — O — O 1080p 56,3 50,0 — O — O O : Fréquence supportée —: Fréquence pas supportée *: Niveau afchable Tableau de fréquences 2Dà3D L'appareil détermine automatiquement les signaux PC pour sélectionner la résolution appropriée. Certains signaux peuvent nécessiter un réglage manuel. SIGNAL RÉSOLUTION 2D H-SYNC (KHZ) V-SYNC (HZ) HDMI (NUMÉRIQUE) 640 x 480 31,5 60

O : Fréquence supportée55 Tableau de fréquences 3D L'appareil détermine automatiquement les signaux PC pour sélectionner la résolution appropriée. Certains signaux peuvent nécessiter un réglage manuel.

Side-by-side (Glisser sur côté) SD 720p 60 SBSH

Side-by-side (Glisser sur côté) SD 720p 50 SBSH

Side-by-side (Glisser sur côté) O : Fréquence supportée56 Dimensions du Qumi 238,0 mm 180,0 mm 40,0 mm 238,0 mm 124,66 Trou de trépied: #1/4-20 Max L=0,3 pouces Trou de xation plafond: M4xP0,7 L=8 mm (Max) 69,66 34,66 87,90 99,90 170,10 Remarque : Lors de l'installation, assurez-vous que vous utilisez uniquement des xations plafond approuvées UL Listed. Pour les installations au plafond, utilisez du matériel de montage approuvé et des vis M4 avec une profondeur de vissage maximum de 8 mm (0,31 pouces). La fabrication de la xation au plafond doit être d'une forme et d'une résistance appropriée. La capacité de charge de la xation plafond doit dépasser le poids de l'équipement installé, et comme précaution supplémentaire, être capable de supporter trois fois le poids de l'équipement (pas moins de 5,15 kg) sur une période de 60 secondes. Ne couvrez pas la grille de refroidissement.57 Déclaration règlementaire de conformité Avertissement de la FCC Cet appareil a été testé et déclaré conforme aux limitations prévues dans le cadre de la catégorie B des appareils numériques dénies par la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans les installations commerciales. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Toutes modications ou changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil. Canada Cet appareil numérique de classe B est conforme au règlement canadien ICES-003. Certications de sécurité FCC-B, UL, CCC, CE, C-Tick, KC, CB, PSE, NOM, PCT, PSB, RoHS, ICES-003(Canada) Mise au rebut et Recyclage Cet appareil peut contenir d’autres composants électroniques qui peuvent être dangereux s'ils ne sont pas jetés séparément. Recyclez ou éliminez conformément aux Lois locales, d’état ou fédérales. Pour plus d'informations, veuillez contacter l'Alliance des Industries Electroniques : www.eiae.org.
