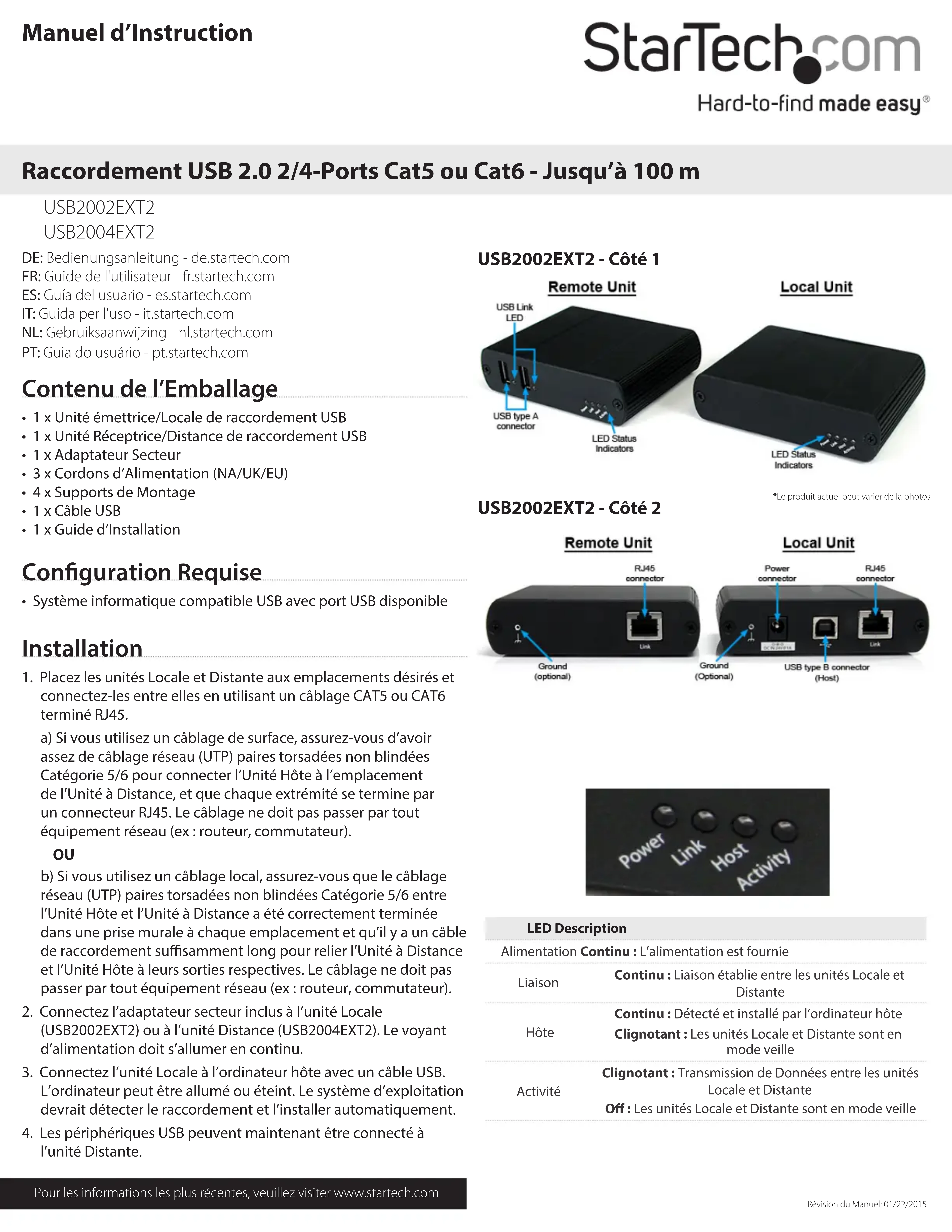

MODE D'EMPLOI USB2001EXT2 StarTech.com

Raccordement USB 2.0 2/4- Ports Cat5 ou Cat6 - jusqu'à 100 m

USB2002EXT2

USB2004EXT2

DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT:GuidaperI'uso-it.startech.com
NL: Gebruiksaanwijizing - nl.startech.com
PT: Guia do usuario - pt.startech.com

Contenu de l'Emballage

• 1 x Unité émettrice/Locale de raccordement USB
• 1 x Unité Réceptrice/Distance de raccordement USB
• 1 x Adaptateur Secteur
• 3 x Cordons d'Alimentation (NA/UK/EU)
• 4 x Supports de Montage
• 1 x Cable USB
• 1 x Guide d'Installation

Configuration Requisite

• Système informatique compatible USB avec port USB disponible

Installation

1. Placez les unités Locale et Distante aux emplacements désirsés et connectez-les entre elles en utilisant un câblage CAT5 ou CAT6 terminé RJ45.

a) Si vous utilisez un câblage de surface, assurez-vous d'avoir assez de câblage reseau (UTP) paires torsadées non blindées Catégorie 5/6 pour connecter l'Unité Hôte à l'emplacement de l'Unité à Distance, et que chaque extrémité se termine par un connecteur RJ45. Le câblage ne doit pas passer par tout équipement reseau (ex : routeur, commutateur).

ou

b) Si vous utilisez un câblage local, assurez-vous que le câblage réseau (UTP) paires torsadées non blindées Catégorie 5/6 entre l'Unité Hôte et l'Unité à Distance a été correctement terminée dans une prise murale à chaque emplacement et qu'il y a un cable de raccordement suffisamment long pour relier l'Unité à Distance et l'Unité Hôte à leurs sorties respectives. Le câblage ne doit pas passer par tout équipement réseau (ex : routeur, commutateur).

1. Connectez l'adaptateur secteur inclus à l'unité Locale (USB2002EXT2) ou à l'unité Distance (USB2004EXT2). Levoyant d'alimentation doit s'allumer en continu.
2. Connectez l'unité Locale à l'ordinaire hôte avec un cable USB. L'ordinaire peut être allumé ou êtreint. Le système d'exploitation devrait détecter le raccordement et l'instructor automatiquement.
3. Les péripériques USB peuvent maintainer être connecté à l'unité Distante.

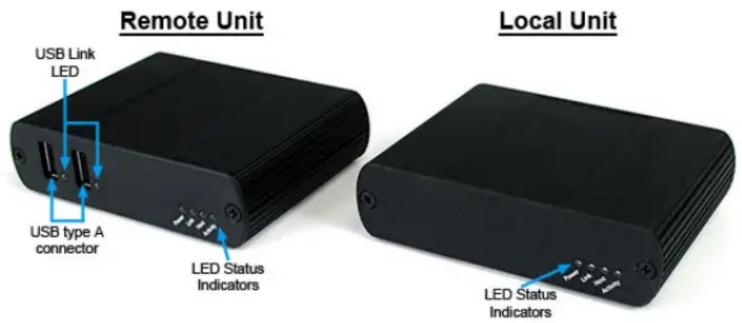

USB2002EXT2-Côté1

*Le produit actuel peut varier de la photos

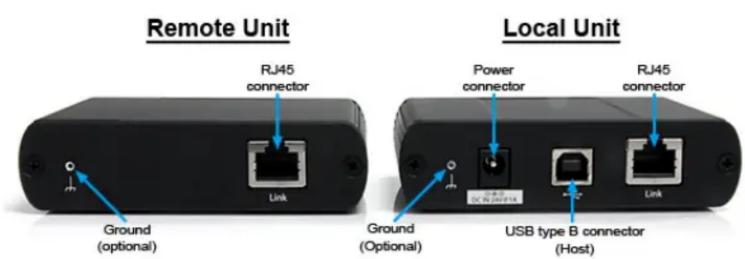

USB2002EXT2-Côté 2

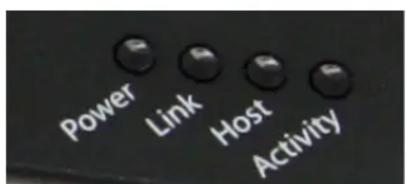

LED Description

Alimentation Continu : L'alimentation est fournie
Liaison	Continu : Liaison établie entre les unités Locale et Distante
Hôte	Continu : Détecté et installé par l'ordinateur hôte
	Clignotant : Les unités Locale et Distante sont en mode veille
Activité	Clignotant : Transmission de Données entre les unités Locale et Distante
	Off : Les unités Locale et Distante sont en mode veille

Specifications

USB2002EXT2 USB2004EXT2
Interface Bus USB 2.0
Nombre de Ports 2 4
Connecteurs (Unité Locale)	1 x USB type B femelle 1 x RJ45 Ethernet femelle 1 x Alimentation DC
Connecteurs (Unité Distante)	2 x USB type A femelle 1 x RJ45 Ethernet femelle	4 x USB type A femelle 1 x RJ45 Ethernet femelle 1 x Alimentation DC
LED (Unité Locale)	1 x Alimentation 1 x Liaison Distantie 1 x Liaison Hôte 1 x Activité
LED (Unité Distante)	1 x Alimentation 1 x Liaison Distantie 1 x Liaison Hôte 1 x Activité 2 x Liaison USB	1 x Alimentation 1 x Liaison Distantie 1 x Liaison Hôte 1 x Activité 4 x Liaison USB
Taux de Transfert de Données Maximum	USB 2.0: 480 Mbps
Distance de Câble Maximum	100 m
Câblage Compatible	Catégorie 5/5e/6/6a
Protection ESD 4kV Contact, 8kV Air 8kV Contact, 16kV Air
Adaptateur Secteur	24VDC, 1000mA 5VDC, 1000mA
Température de Fonctionnement	0°C ~ 50°C
Température de Stockage	-20°C ~ 70°C
Humidité 10% ~ 90% HR
Dimensions 100.0mm x 76.0mm x 26.0mm (chacun)
Poids 600 g (chacun)

StarTech.com

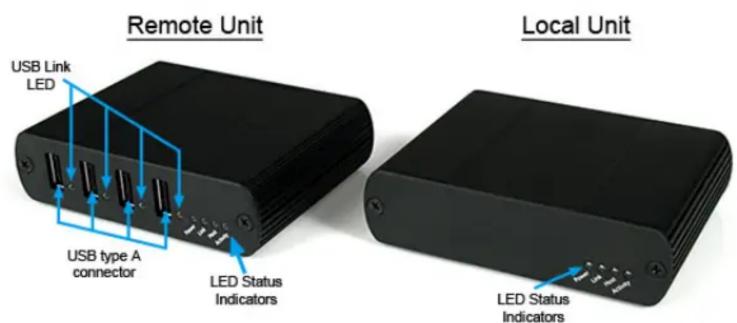

USB2004EXT2 - Côté 1

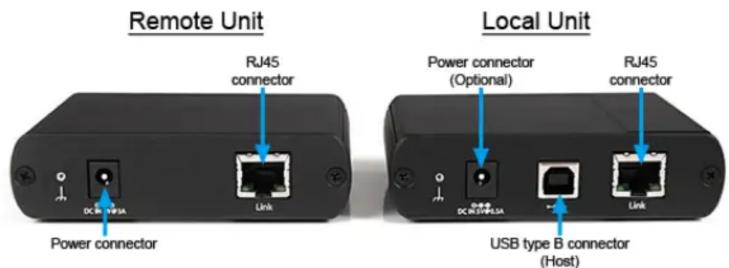

USB2004EXT2-Côté 2

Déclaration de conformité FCC

Cet équipment a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cét opérimètre générale, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'este aucune garantie que des interférences ne se produit dans une installation de type particulier. Si cet opérimètre provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équiplement hors tension, l'utiliste est encouragé à essayer de corriger l'interfERENCE par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technician radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Denominations et Symboles Protégés

Ce manuel peut faire reference à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnait que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

L a dve de vie des supports techniques StarTech.com est une parte integrente de notre engagement pour fournir des solutions de pointe. Si vous aveisben raison avec leur produit, visitez www.startech.com/ support et accedez à notre gamme complède d'outils en ligne, de documentation et de téléchargesments.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En out, StarTech.com garantit ses produits contre les defaute de matieriaux et de fabrication pour les periodes indiquees, suivant la date initiale d'achat. Pendant cette perteode, les produits peuvent etre returnes pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usage normale.
