Type de produit	Kit de raccordement Ethernet VDSL2 4 ports
Marque	StarTech.com
Modèle	410VDSLEXTEU
Nombre d'unités	2 (modems CO et CPE)
Connecteurs	2 x RJ11 femelle, 4 x RJ45 femelle, 1 x DB9 femelle, 1 x alimentation secteur
LEDs	1 x Alimentation, 1 x Liaison WAN, 4 x Liaison/Activité LAN
Standards supportés	IEEE 802.3, IEEE 802.3u, ITU G.993.2
Débit maximum	100 Mbps à 300 m, 50 Mbps à 1 km
Distance maximale	1 km sur câble paire simple
Auto-MDIX	Oui
Full duplex	Oui
Architecture de commutation	Stocke et transmet
Alimentation	12 VDC, 1250 mA, centre positif, prise type M
Consommation électrique	Moins de 5 W par unité
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-10 °C à 70 °C
Humidité	10 % à 90 % HR
Dimensions (LxlxH)	184,0 x 146,0 x 40,0 mm
Poids (par unité)	650 g
Configuration	Interface Web (adresses IP par défaut : CO 192.168.16.249, CPE 192.168.16.250, mot de passe admin)
Contenu du paquet	2 unités VDSL2, 2 câbles RJ11, 2 câbles RJ45, 2 adaptateurs secteur, 1 CD logiciel
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou de solvants.
Sécurité	Respecter les consignes FCC (classe B). Éviter les interférences radio.

FOIRE AUX QUESTIONS - 410VDSLEXTEU StarTech.com

Comment installer le kit VDSL2 ?

Placez chaque unité à son emplacement, connectez l'adaptateur secteur, puis reliez les unités via le connecteur RJ11 "Line" à l'aide d'un câble paire simple. Branchez ensuite vos périphériques Ethernet sur les ports RJ45. Les LED doivent s'allumer pour confirmer la connexion.

Quels sont les adresses IP par défaut des modems ?

Le modem CO a pour adresse IP 192.168.16.249 et le modem CPE 192.168.16.250. Le mot de passe par défaut est admin.

Quelle est la distance maximale de fonctionnement ?

La distance maximale est de 1 km (1000 mètres) sur câble paire simple. À cette distance, le débit atteint 50 Mbps. À 300 m, le débit peut monter à 100 Mbps.

Puis-je utiliser une ligne téléphonique existante ?

Oui, le kit peut utiliser une ligne téléphonique RJ11 existante. Vous pouvez également brancher un téléphone sur le connecteur RJ11 "Phone" pour conserver le service téléphonique POTS.

Comment réinitialiser les modems aux paramètres d'usine ?

Accédez à l'interface web du modem, allez dans System > Reset System pour réinitialiser les paramètres d'usine.

Quels types de câbles sont fournis ?

Le kit comprend 2 câbles RJ11 et 2 câbles RJ45 pour connecter les unités entre elles et aux périphériques réseau.

Comment configurer le modem CPE en mode routeur ?

Utilisez l'interface web du modem CPE. Lancez l'Assistant de configuration (Setup Wizard) pour configurer rapidement le WAN (IP dynamique, statique ou PPPoE). Pour des réglages avancés, utilisez le menu Configuration avancée.

Les LED ne s'allument pas, que faire ?

Vérifiez que les adaptateurs secteur sont bien branchés et que les prises électriques fonctionnent. Assurez-vous que les câbles RJ11 sont correctement connectés. Si le problème persiste, testez avec un autre câble.

Puis-je utiliser ce kit avec un réseau 1000 Mbps (Gigabit) ?

Non, ce kit supporte uniquement les réseaux 10/100 Mbps (Fast Ethernet). Pour le Gigabit, il faut un modèle différent.

Comment mettre à jour le firmware ?

Connectez-vous à l'interface web du modem, allez dans System > Firmware Upgrade et sélectionnez le fichier de firmware téléchargé depuis le site de StarTech.com.

MODE D'EMPLOI 410VDSLEXTEU StarTech.com

Kit de Raccordement Ethernet VDSL2 10/100Mbps 4-Port avec Câble Unique

StarTech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ...... 1

Packaging Contents.... 1

Configuration Requise .... 1

Installation 3

Installation du Matériel .... 3

Installation du Pilote .... 3

Configuration 3

Interface Web 3

Assistant de Configuration (Modem CPE seulement) ..... 4

Menu Advancé 4

Vue Avant 2

Vue Arrière....2

Spécifications 10

Informations sur la Garantie 11

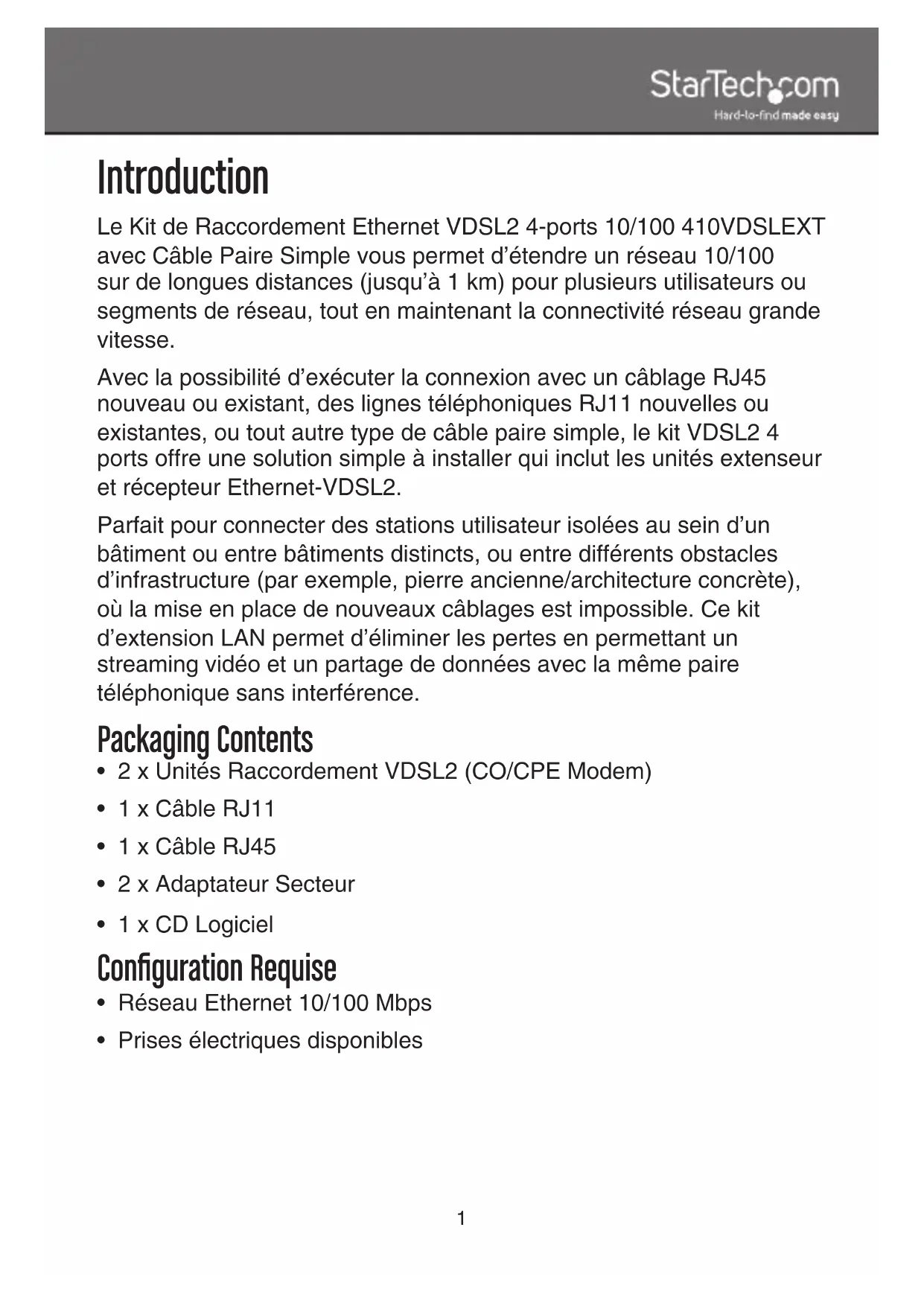

Introduction

Le Kit de Raccordement Ethernet VDSL2 4-ports 10/100 410VDSLEXT avec Câble Paire Simple vous permet d'étendre un réseau 10/100 sur de longues distances (jusqu'à 1 km) pour plusieurs utilisateurs ou segments de réseau, tout en maintenant la connectivité réseau grande vitesse.

Avec la possibilité d'exécuter la connexion avec un câblage RJ45 nouveau ou existant, des lignes téléphoniques RJ11 nouvelles ou existantes, ou tout autre type de câble paire simple, le kit VDSL2 4 ports offre une solution simple à installer qui inclut les unités extenseur et récepteur Ethernet-VDSL2.

Parfait pour connecter des stations utilisateur isolées au sein d'un bâtiment ou entre bâtiments distincts, ou entre différents obstacles d'infrastructure (par exemple, pierre ancienne/architecture concrète), où la mise en place de nouveaux câblages est impossible. Ce kit d'extension LAN permet d'éliminer les pertes en permettant un streaming vidéo et un partage de données avec la même paire téléphonique sans interférence.

Packaging Contents

• 2 x Unités Raccordement VDSL2 (CO/CPE Modem)
- 1 x Câble RJ11
- 1 x Câble RJ45
• 2 x Adaptateur Secteur
- 1 x CD Logiciel

Configuration Requise

• Réseau Ethernet 10/100 Mbps
- Prises électriques disponibles

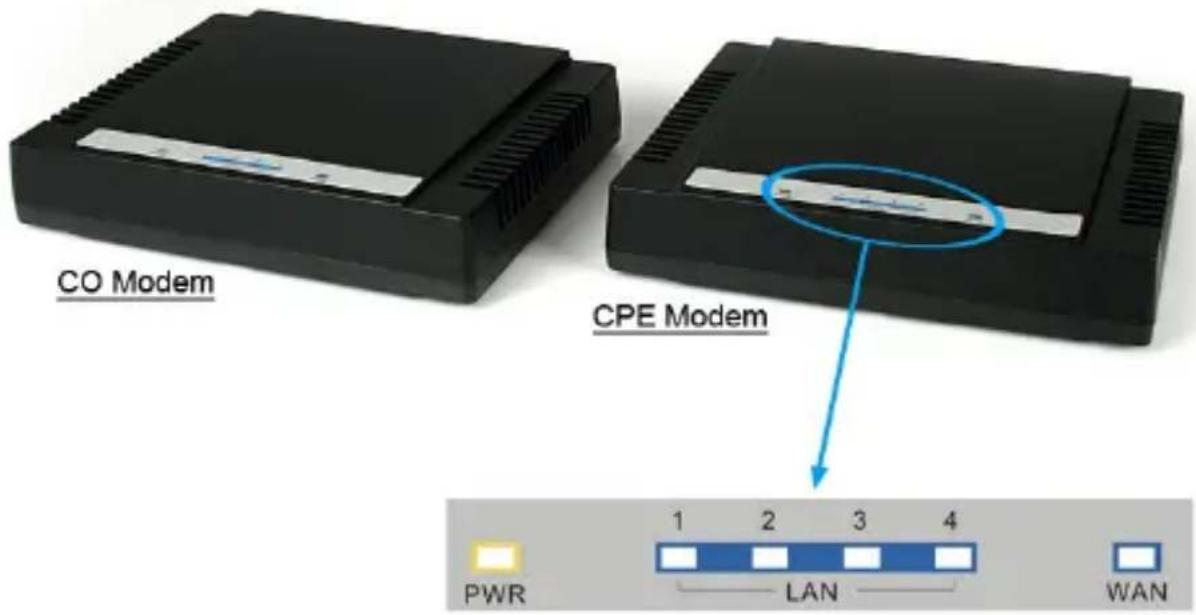

Vue Avant

CO Modem CPE Modem 1 2 3 4 PWR LAN WAN

LED Indicators

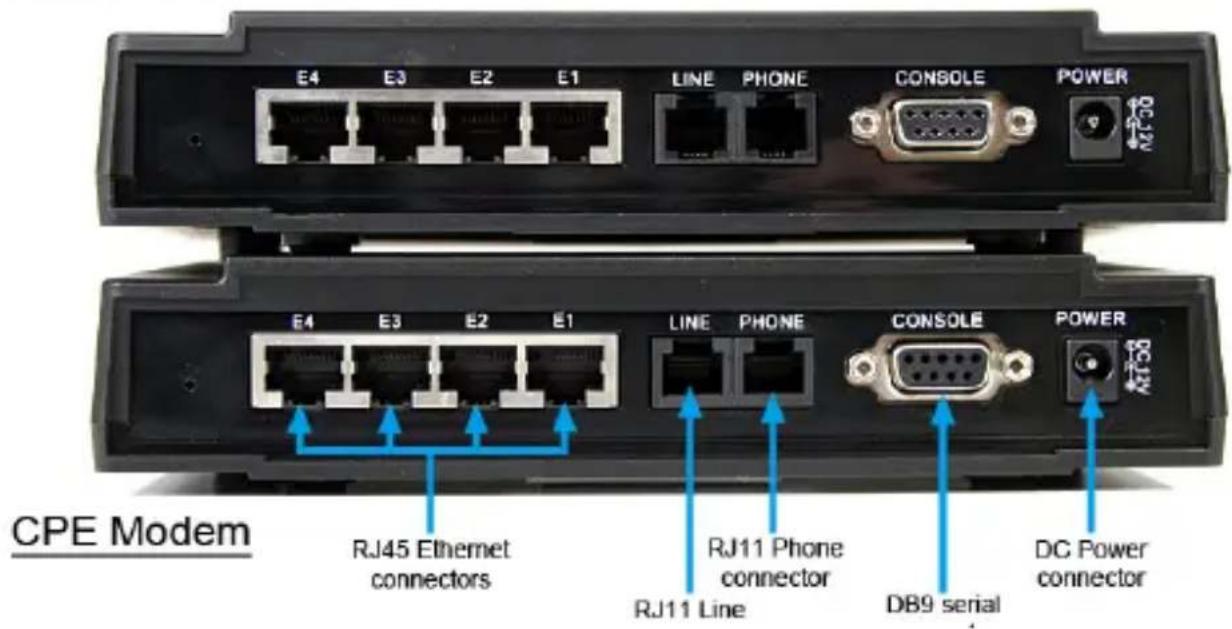

Vue Arrière
CO Modem

E4 E3 E2 E1 LINE PHONE CONSOLE POWER E4 E3 E2 E1 LINE PHONE CONSOLE POWER CPE Modem RJ45 Ethernet connectors RJ11 Line RJ11 Phone connector DB9 serial DC Power connector

Installation

Installation du Matériel

1. Placez chaque unité de Raccordement VDSL à leurs emplacements finaux respectifs. Assurez-vous qu'une prise électrique est située à proximité.
2. Connectez l'adaptateur secteur fourni à la paire d'unités de Raccordement VDSL. Le voyant d'alimentation doit s'allumer en continu.
3. Connectez le connecteur RJ11 "Line" sur les unités de Raccordement VDSL, soit directement avec le câblage patch, ou à un câblage téléphonique analogique existant. Si les deux unités sont capables de communiquer avec succès l'une avec l'autre, la LED "WAN" doit s'allumer en continu.

OPTIONNEL : Si le câblage téléphonique est également utilisé pour le service téléphone POTS, alors un téléphone peut être relié au connecteur RJ11 "Téléphone" sur les unités de Raccordement VDSL.

1. Connectez chaque ordinateur ou périphérique réseau Ethernet à un connecteur RJ45 disponible sur les unités de Raccordement VDSL. Les LED LAN respectives doivent s'allumer pour indiquer une connexion physique réussie.

Installation du Pilote

Aucune installation de pilote ou de logiciel n'est requis.

Configuration

Interface Web

Chacune des unités de Raccordement VDSL a une interface web intégrée, permettant de configurer les paramètres du routeur (ports WAN et LAN), si nécessaire. L'interface peut être accédé via leurs adresses IP (CO Modem: 192.168.16.249, CPE Modem: 192.168.16.250). Le mot de passe par défaut est : admin

L'écran du menu principal du modem CPE a deux options :

"Assistant de Configuration" (Setup Wizard) pour une installation rapide, et «Configuration Avancée» (Advanced Setup) pour une configuration plus personnalisée. Le modem CO a seulement les options "Configuration avancée".

Assistant de Configuration (Modem CPE seulement)

L'assistant de configuration permet une configuration rapide et facile des paramètres les plus courants (WAN) pour le Raccordement VDSL.

CPE Modem

Cette section permet la configuration/administration générale de l'unité de Raccordement VDSL.

System

Administrator settings
Firmware Upgrade
Device Mode
System Status
System Tree Zone
System Time
Reboot
Reset System

Cette section permet de configurer la façon dont le modem VDSL intégré se connecte à un fournisseur de service Internet DSL (FAI) via le connecteur RJ11 "Ligne". Le modem supporte : IP Dynamique, IP Statique et modes PPPoE.

WAN

La section LAN est utilisée pour configurer l'adresse IP et le serveur DHCP sur le côté Ethernet RJ45 de l'unité de Raccordement VDSL. Par défaut, le serveur DHCP n'est pas activé

LAN Settings

Cette section est utilisée pour configurer les fonctions avancées du côté Ethernet de l'unité de Raccordement VDSL. Cela inclut «Virtual Server», «Port Mapping» et paramètres DMZ.

Virtual Server

Cette section contient de nombreuses options de contrôle d'accès et d'intrusion.

System

WAN

LAN

MAT

Firewall

Firewall Options

Clernel Pilkering

MAC Control

Firewall Setting

Permet de créer des chemins de routage statique de transmission de données.

Static Routing

Permet une configuration manuelle de la connexion VDSL2.

System

WAN

LAN

NAT

Firewall

Route

UPnP

Vdsl2

ChannelConfig

LineConfig

ProfileConfig

LoopBack

ActivateDeactivate

Line5Status

ChannelStatus

VersinoInfo

SNRGraph

Ritograph

Channel Config

Connecteurs Externes (par unité)	2 x RJ11 femelle4 x RJ45 Ethernet femelle1 x DB9 femelle1 x Alimentation Secteur
LED (par unité)	1 x Alimentation1 x Liaison WAN4 x Liaision/Activité LAN
Standards Supportés	IEEE 802.3, IEEE 802.3u,ITU G.993.2
Taux Maximal de Transfert de Données	300 m: 100 Mbps1 km: 50 Mbps
Auto-MDIX	Oui
Support Full Duplex	Oui
Architecture de Commutation	Stocke et Transmet
Alimentation	12VDC, 1250mA, centre positif,prise type M
Consommation électrique moyenne (par unité)	< 5 W
Température de Fonctionnement	0°C ~ 50°C (32°F ~ 122°F)
Température de Stockage	-10°C ~ 70°C (14°F ~ 158°F)
Humidité	10% ~ 90% RH
Dimensions (LxlxH)	184.0mm x 146.0mm x 40.0mm
Poids (par unité)	650g

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.

StarTech.com

StarTech.com a développé depuis 1985 des solutions faciles, fournissant des solutions de haute qualité à une diversité de clients TI et A/V qui englobe de nombreux canaux, y compris le gouvernement, l'éducation et les installations industrielles pour n'en nommer que quelques-uns. Nous offrons un choix inégalé de pièces d'ordinateur, de câbles, de produits A/V, des solutions de gestion de serveur et KVM, desservant le monde entier grâce à nos implantations aux Etats-Unis, au Canada, au Royaume-Uni et à Taiwan.

Visitez www.startech.com aujourd'hui pour des informations complètes sur tous nos produits et un accès exclusif aux outils interactifs tels que le Trouvreur de Câble, le Trouvreur de Pièces et le Guide de référence KVM.
