MODE D'EMPLOI RS232EXTC1GB StarTech.com

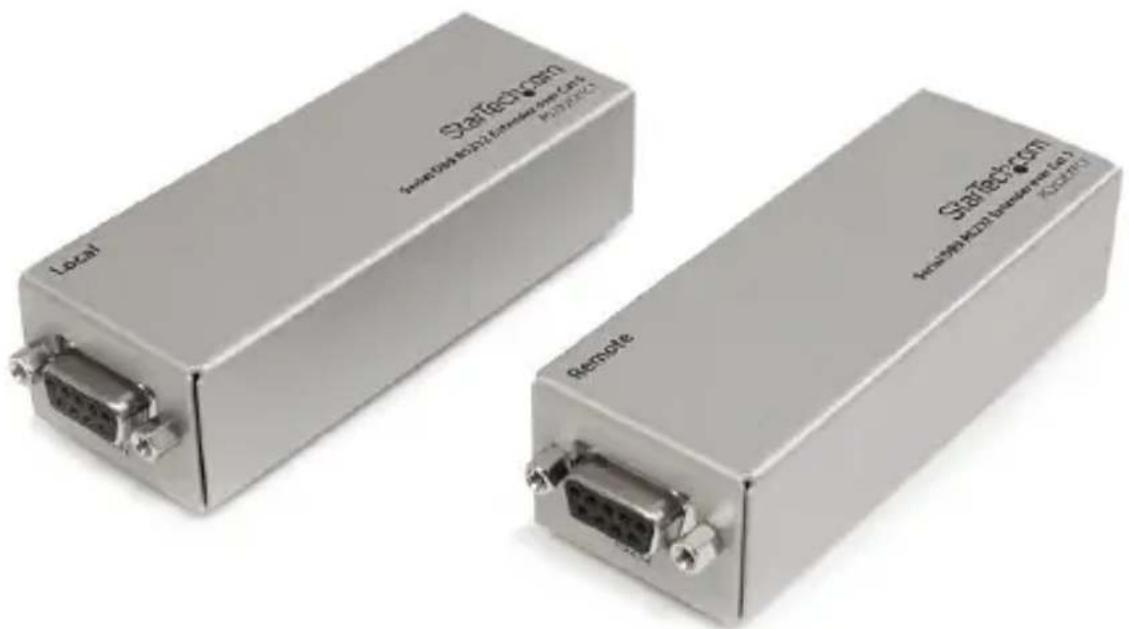

Révision du Manuel: 08/08/2011 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com RS232EXTC1 / RS232EXTC1GB / RS232EXTC1EU *Le produit actuel peut varier de la photos Raccordement RS232 DB9 Série sur Cat5 - jusqu’à 1000 mètresManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

Introduction Le Raccordement Sétie sur Cat5 RS232EXTC1 vous permet d’augmenter la distance de votre connexion Série RS232 jusqu’à 1000 mètres, vous donnant la possibilité de connecter des périphériques série situés à un kilomètre de votre système - 65x meilleur que la longueur de câble série RS232 normale permettrait. Le Raccordeur est une solution rentable d’extension série et complètement indépendante, éliminant le besoin d’installer un logiciel supplémentaire, permettant une installation totalement plug and play. Le matériel peut être installé en quelques minutes, en utilisant un câblage Ethernet existant ou nouveau, Cat5 ou supérieur. Parfait pour être utilisé dans la surveillance et le contrôle industriel, POS, sécurité, médical, et les applications de ux de trac, le raccordeur Série RS232 sur Cat 5 maintient le standard RS232 avec une prise en charge des taux de transfert de données allant jusqu’à 230 Kbps. Soutenu par une garantie de 1 an StarTech.com et le support technique gratuit à vie. Contenu de l’Emballage

• 1 x Unité Locale RS232EXTC1/GB/EU

• 1 x Unité à Distance RS232EXTC1/GB/EU

• 2 x Adaptateur Secteur

• 1 x Câble Null Modem DB9 Série (mâle/mâle)

• 1 x Manuel d’Instruction Conguration Requise

• Périphériques de communication compatibles RS232

• (Optionnel) Prise secteur AC DisponibleManuel d’Instruction

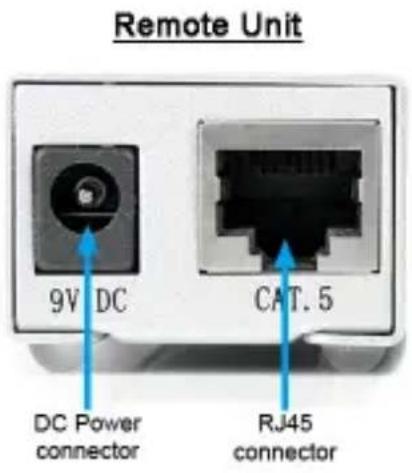

Vue de Côté 1 Vue de Côté 2Manuel d’Instruction

Installation Installation du Matériel

1. Connectez un câble DB9 9-broches depuis l’unité Locale jusqu’au connecteur

série RS232 sur le périphérique local/hôte. Un câble null modem DB9 mâle/mâle est fourni, mais si un autre câble/adaptateur est nécessaire, cela peut être acheté séparément à partir www.startech.com.

2. Connectez un câble Ethernet RJ45 terminé CAT5 sur le connecteur RJ45 de l’unité

émetteur. Si vous utilisez un câblage de surface, assurez-vous d’avoir assez de câblage réseau (UTP) paires torsadées non blindées Catégorie 5 pour connecter l’Unité Hôte à l’emplacement de l’Unité à Distance, et que chaque extrémité se termine par un connecteur RJ45. Le câblage ne doit pas passer par tout équipement réseau (ex : routeur, commutateur).

Si vous utilisez un câblage local, assurez-vous que le câblage réseau (UTP) paires torsadées non blindées Catégorie 5 entre l’Unité Hôte et l’Unité à Distance a été correctement terminée dans une prise murale à chaque emplacement et qu’il y a un câble de raccordement susamment long pour relier l’Unité à Distance et l’Unité Hôte à leurs sorties respectives. Le câblage ne doit pas passer par tout équipement réseau (ex : routeur, commutateur)

3. Connectez un câble DB9 9-broches depuis l’Unité à Distance jusqu’au périphérique

série RS232 distant. OPTIONNEL : Connecter les adaptateurs secteur n’est pas requis dans la plupart des situations. Si le raccordement ne fonctionne pas, ou par intermittence, connecter les adaptateurs secteur est recommandé. Installation du Logiciel Aucune installation de pilote ou logiciel n’est requise.Manuel d’Instruction

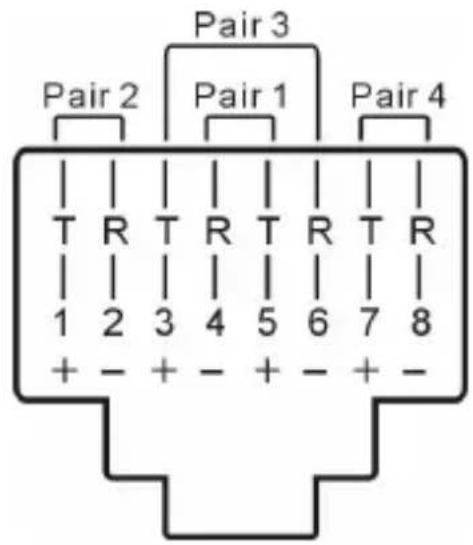

Informations de Câblage Conducteur Broche RJ45 Code Couleur Conducteur Paire 1 5 Blanc-Bleu 4 Bleu Paire 2 1 Blanc-Orange 2 Orange Paire 3 3 Blanc-Vert 6 Vert Paire 4 7 Blanc-Marron 8 Marron Brochage Connecteur DB9 Broche 1 N/A Broche 2 Données Transmises (TxD) Broche 3 Données Reçues (RxD) Broche 4 N/A Broche 5 Terre de Signalisation Broche 6 N/A Broche 7 Clear to Send (CTS) Broche 8 Request to Send (RTS) Broche 9 N/AManuel d’Instruction

Spécications Connecteurs (par unité) 1 x RJ45 Ethernet femelle 1 x DB9 femelle 1 x Alimentation DC

Protocoles Supportés RS232 Débit en Bauds Maximum 230 Kbps Longueur de Câble Maximum 1000 m Câblage Compatible Cat 5/5e/6/6a Adaptateur Secteur 9V DC, 300mA, center positive, prise type M Matériau du Boitier Métal Température de Fonctionnement 0°C ~ 70°C (32°F ~ 158°F) Température de Stockage 0°C ~ 85°C (32°F ~ 185°F) Humidité 0% ~ 95% HR Dimensions 92.0mm x 34.0mm x 22.0mm Poids 65 gManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
