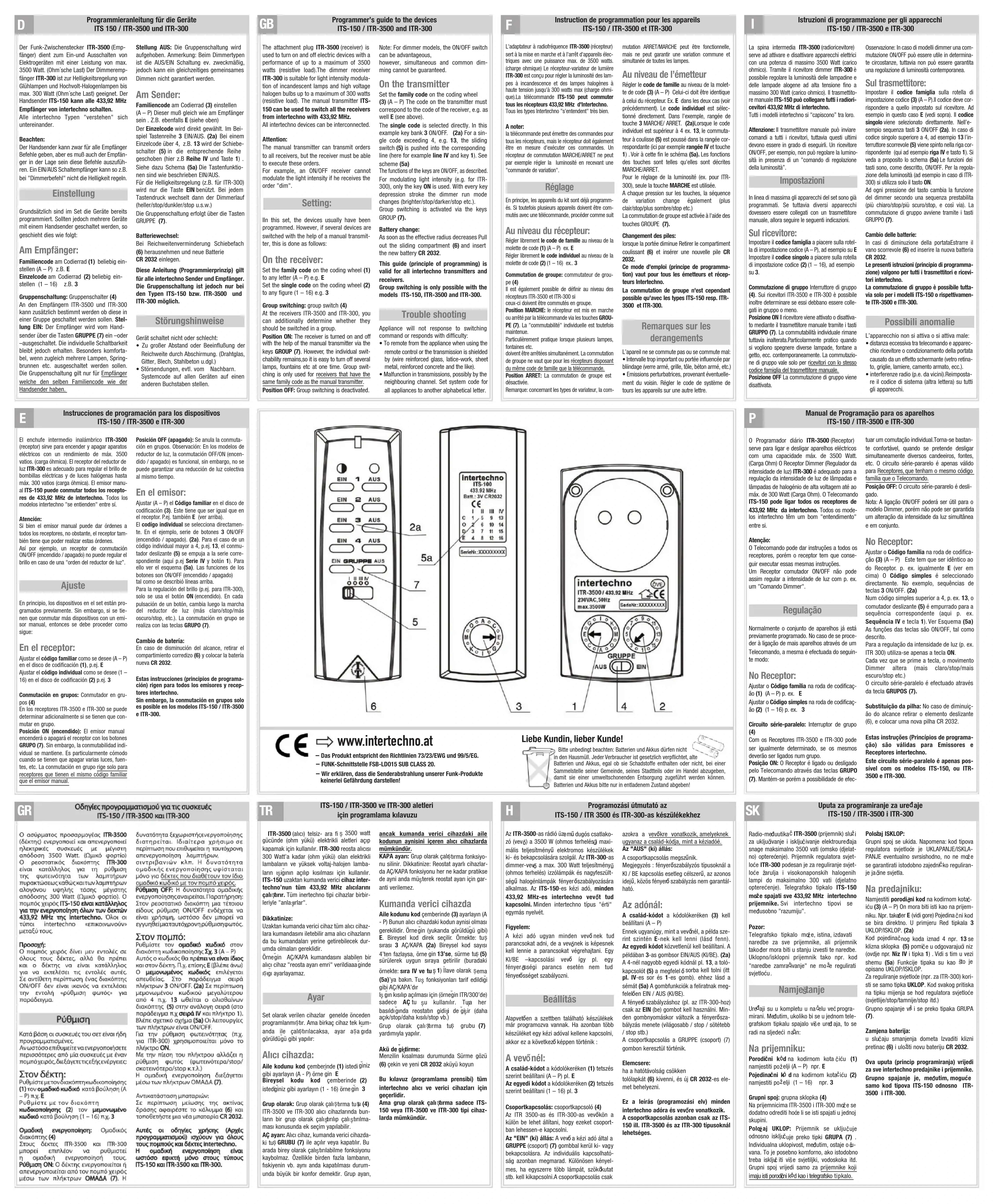

MODE D'EMPLOI ITS150 Intertechno

L'adaptateur à radiofréquence ITR-3500 (récepteur)sert à la mise en marche et à l'arrêt d'appareils élec-triques avec une puissance max. de 3500 watts.(charge ohmique) Le récepteur-variateur de lumièreITR-300 est conçu pour régler la luminosité des lam-pes à incandescence et des lampes halogènes àhaute tension jusqu'à 300 watts max (charge ohmi-que).La télécommande ITS-150 peut commutertous les récepteurs 433,92 MHz d'Intertechno.Tous les types Intertechno "s'entendent" très bien.A noter: la télécommande peut émettre des commandes pourtous les récepteurs, mais le récepteur doit égalementêtre en mesure d'exécuter ces commandes. Unrécepteur de commutation MARCHE/ARRET ne peutpar exemple régler la luminosité en recevant une"commande de variation". Réglage En principe, les appareils du kit sont déjà programm-és. Si toutefois plusieurs appareils doivent être com-mutés avec une télécommande, procéder comme suit Au niveau du récepteur: Régler librement le code de famille au niveau de lamolette de code (1) (A – P) ex. E Régler librement le code individuel au niveau de la molette de code (2) (1 – 16) ex.. 3Commutation de groupe: commutateur de grou-pe (4)Il est également possible de définir au niveau desrécepteurs ITR-3500 et ITR-300 si ceux-ci doivent être commutés en groupe.Position MARCHE: le récepteur est mis en marcheou arrêté par la télécommande via les touches GROU-PE (7). La "commutabilité" individuelle est toutefoismaintenue.Particulièrement pratique lorsque plusieurs lampes,fontaines etc.doivent être arrêtées simultanément. La commutationde groupe ne vaut que pour les récepteurs disposantdu même code de famille que la télécommande.Position ARRET: La commutation de groupe estdésactivée.Remarque: concernant les types de variateur, la com-mutation ARRET/MARCHE peut être fonctionnelle,mais ne peut garantir une variation commune etsimultanée de toutes les lampes. Au niveau de l’émetteur Régler le code de famille au niveau de la molet-te de code (3) (A – P) Celui-ci doit être identique à celui du récepteur. Ex. E dans les deux cas (voir précédemment). Le code individuel est sélec- tionné directement. Dans l'exemple, rangée de touche 3 MARCHE/ ARRET. (2a)Lorsque le code individuel est supérieur à 4 ex. 13, le commuta- teur à coulisse (5) est poussé dans la rangée cor-respondante (ici par exemple rangée IV et touche

1) . Voir à cette fin le schéma (5a). Les fonctions

des touches sont telles qu'elles sont décritesMARCHE/ARRET.Pour le réglage de la luminosité (ex. pour ITR-300), seule la touche MARCHE est utilisée.A chaque pression sur les touches, la séquencede variation change également (plusclair/stop/plus sombre/stop etc.)La commutation de groupe est activée à l'aide destouches GROUPE (7).Changement des piles: lorsque la portée diminue Retirer le compartiment coulissant (6) et insérer une nouvelle pile CR 2032.Ce mode d'emploi (principe de programma-tion) vaut pour tous les émetteurs et récep-teurs Intertechno.La commutation de groupe n'est cependantpossible qu'avec les types ITS-150 resp. ITR-3500 et ITR-300. Remarques sur les derangements L’apareil ne se commute pas ou se commute mal:• Intervalle trop important ou portée influencée parbliindage (verre armé, grille, tôle, béton armé, etc.)• Emissions perturbatrices, provenant éventuelle-ment du voisin. Régler le code de système detours les appareils sur une autre lettre. Instruction de programmation pour les appareils ITS-150 / ITR-3500 et ITR-300
