MODE D'EMPLOI Keystation 88 M-AUDIO

dispositivo conectado a través del jack MIDI OUT. Para usar la salida MIDI, seleccione “Keystation USB MIDI Out” como dispositivo de salida MIDI en su secuenciador.29 Guide d’utilisation (Français) Présentation Merci d’avoir fait l’acquisition du Keystation 88 MK3. Chez M-Audio, nous savons à quel point la musique est importante pour vous. C’est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit. Contenu de la boîte Keystation 88 MK3 Câble USB Carte de téléchargement de logiciel Guide d’utilisation Consignes de sécurité et informations concernant la garantie Assistance Veuillez visiter m-audio.com pour consulter et télécharger la documentation la plus récente, la configuration requise et les autres informations sur le produit. Pour de l’assistance supplémentaire, veuillez visiter m-audio.com/support. Utilisation rapide Connexion de votre clavier Vous pouvez alimenter votre clavier soit par un port USB alimenté, soit par un bloc d’alimentation externe en option. Les Keystation sont des appareils de faible puissance et n’ont pas besoin d’une alimentation externe à moins qu'ils soient utilisés sans être reliés à un ordinateur, p. ex., lorsqu’ils sont utilisés pour commander des synthétiseurs externes. Il est recommandé de relier le Keystation à un port USB de votre ordinateur ou à un concentrateur USB alimenté. Utilisez un câble USB afin d’alimenter le Keystation lors de la connexion à un ordinateur pour déclencher des synthétiseurs logiciels.

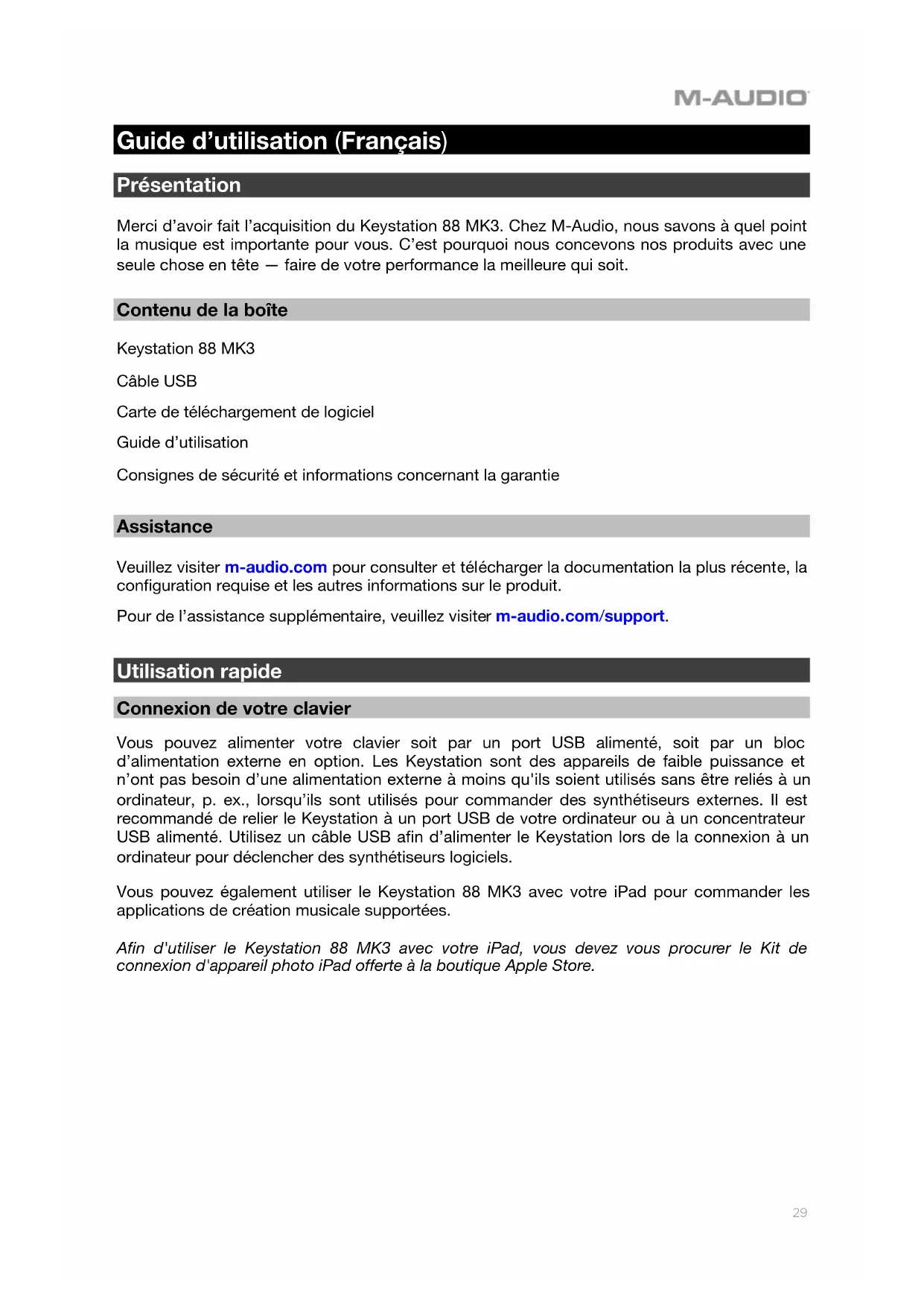

Vous pouvez également utiliser le Keystation 88 MK3 avec votre iPad pour commander les applications de création musicale supportées. Afin d'utiliser le Keystation 88 MK3 avec votre iPad, vous devez vous procurer le Kit de connexion d'appareil photo iPad offerte à la boutique Apple Store.30 Installation recommandée Logiciel : Nous avons inclus l’application Pro Tools | First M-Audio Edition, MPC Beats, et Ableton Live Lite avec le Keystation 88 MK3 afin que vous puissiez commencer à créer de la musique avec un logiciel de qualité professionnelle aussitôt que vous le sortez de la boîte. Veuillez enregistrer le Keystation 88 MK3 sur le site m-audio.com et suivre les instructions d’installation à partir de votre compte utilisateur. Veuillez également visiter le site ableton.com afin de vérifier s’il y a des mises à jour disponibles pour votre logiciel. Instruments virtuels : Veuillez suivre les instructions sur la carte de téléchargement de logiciel afin d’installer les plug-ins d'instruments virtuels. La plupart des logiciels audionumériques ne chargent pas automatiquement les plug-ins d'instruments virtuels après l’installation. Afin d’accéder aux plug-ins d'instruments virtuels à partir de Pro Tools | First M-Audio Edition et Ableton Live Lite, vous devez sélectionner le dossier des plug-ins afin que le logiciel puisse y accéder : Dossiers des plug-ins Pro Tools | First M-Audio Edition/AAX : Windows (32 bits) : C:\Fichiers de programme (x86)\Fichiers communs\Avid\Audio\Plug-ins Windows (64 bits) : C:\Fichiers de programme\Fichiers communs\Avid\Audio\Plug-ins Mac : Macintosh HD/Bibliothèque/Application Support/Avid/Audio/Plug-ins

Windows (32 bits) : C:\Fichiers de programme (x86)\VSTplugins

Windows (64 bits) : C:\Fichiers de programme\VSTplugins Mac : Macintosh HD\Bibliothèque\Audio\Plugins\VST Pour définir le dossier de plug-ins dans Ableton Live Lite :

1. Allez dans le menu Preferences.

2. Cliquez sur l’onglet File Folder. Sous Plug-In Sources, cliquez sur Browse et

sélectionnez le dossier des plug-ins approprié.

3. Après avoir effectué votre sélection, le bouton Use VST Custom Plug-In Folder devrait

être activé. Si ce n’est pas le cas, cliquez sur le bouton pour l’activer. Quittez le menu Preferences.31 Installation de Ableton Live Lite

1. Utilisez le câble USB fourni pour brancher le Keystation 88 MK3 au port USB d’un ordinateur, puis

lancez Ableton Live Lite.

2. Ouvrez ensuite la fenêtre Preferences dans Ableton Live Lite. Sélectionnez le périphérique audio dans

l'onglet Audio. Cela dépend de l'interface audio que vous utilisez. MAC : Sélectionnez Live > Preferences PC : Sélectionnez Options > Preferences

3. Cliquez sur l’onglet MIDI/Sync. Dans la section MIDI Ports, réglez les paramètres comme indiqué

ci-dessous : À côté de Input : Keystation 88 MK3, basculez le bouton On dans les colonnes Track et Remote. À côté de Output : Keystation 88 MK3, basculez le bouton On dans les colonnes Track et Remote.

4. Ensuite, dans le haut de la fenêtre sous Surface de contrôle, sélectionnez MackieControl à partir de la

liste déroulante dans la rangée 1. Sous la colonne Entrée dans la rangée 1, sélectionnez l’option Keystation 88 MK3 (Port 2). Veillez à ce que le troisième menu déroulant de la rangée 1 sous Sortie soit réglé sur Aucune. Les commandes de lecture (lecture, arrêt de lecture et enregistrement) du contrôleur Keystation 88 MK3 permettent maintenant de commander les fonctions de lecture du logiciel Ableton Live Lite. De plus, les touches de déplacement du contrôleur Keystation permettent maintenant de sélectionner les pistes et de déclencher des clips.

5. Fermez la fenêtre Preferences.

6. Dans la colonne Name à droite de la colonne Categories, recherchez l'instrument ou le plug-in de

7. Cliquez et glissez l'instrument sur une piste MIDI dans Ableton Live Lite pour charger l'instrument.

L'instrument peut maintenant être déclenché par le Keystation 88 MK3. Remarque : Pour utiliser Mackie Control, la Keystation 88 MK3 doit être en mode Mackie Control, veuillez consulter la section Touches de déplacement et de lecture de transport pour affecter la Keystation 88 MK3 à Mackie Control. Installation Pro Tools | First M-Audio Edition

1. Utilisez le câble USB fourni pour brancher le Keystation 88 MK3 au port USB d’un ordinateur, puis

lancez Pro Tools | First M-Audio Edition.

2. Ouvrir ou créer un projet.

3. À partir du menu déroulant Setup, sélectionnez l’option MIDI Input Devices. Activez MIDI Input du

Keystation 88 MK3 en cochant la case à côté de Keystation 88 MK3.

4. À partir du menu déroulant Setup, sélectionnez l’option Playback Engine. Sélectionnez votre appareil

audio à partir du menu déroulant Playback Engine.

5. Pour créer une nouvelle piste d'instrument, sélectionnez l’option New à partir du menu déroulant Track.

6. À partir du menu déroulant New, sélectionnez l’option Stereo, puis Instrument Track.

7. Dans la nouvelle piste, ajoutez un insert en cliquant sur les Inserts A-E de la piste et en sélectionnant

l’option Multichannel Plugin > Instrument et l’instrument que vous souhaitez utiliser, comme Xpand!2 (Stereo). Le plug-in peut maintenant être déclenché par le Keystation 88 MK3. Remarque : Les utilisateurs Windows ont besoin d'une carte son externe (tel que AIR 192|4) ou d'un pilote ASIO à faible latence.32 Démarrage Une fois l’installation terminée, vous devrez configurer votre logiciel pour utiliser Keystation. Veuillez remarquer que si vous appuyez sur une touche du clavier, vous n’entendrez aucun son. En effet, quand vous appuyez sur une touche, le clavier envoie les données MIDI vers l’extérieur. Les données MIDI donnent des instructions sur la façon dont les sons doivent être joués, mais, pour entendre les sons, vous devez configurer votre logiciel de musique pour la lecture des données MIDI envoyées par le Keystation et pour la diffusion des sons correspondants. Cette configuration vous entraînera certainement vers un menu Options ou Configurations périphériques (Device Set-Up) dans votre logiciel de musique afin d’y sélectionner le périphérique approprié. Le Keystation devrait apparaître dans la section reserve aux périphériques MIDI de votre logiciel sous le nom “USB Audio Device” (Périphérique audio USB) pour Windows 8, ou sous “Keystation 88 MK3” pour les autres systèmes d’exploitation. Veuillez consulter le manuel fourni avec votre logiciel pour une configuration appropriée. Caractéristiques Panneau supérieur

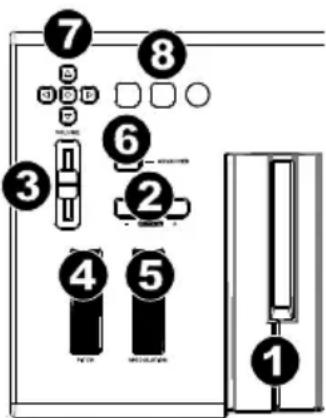

1. Clavier : La plupart des touches blanches et noires du

Keystation sont étiquetées avec des noms. À partir du menu Advanced, les touches étiquetées permettent d’effectuer des opérations spéciales telles que le réglage du canal MIDI, la transposition, et la transmission de messages de changement de programme.

2. Octave Bouton : La plupart des touches blanches et noires

du Keystation sont étiquetées avec des noms. À partir du menu Advanced, les touches étiquetées permettent d’effectuer des opérations spéciales telles que le réglage du canal MIDI, la transposition, et la transmission de messages de changement de programme. Si vous appuyez encore sur le bouton d’octaves “+”, vous monterez encore d’une octave, et ainsi de suite. Il est possible de faire monter ou descendre le clavier de 4 octaves à partir de l’octave de départ 0. Si vous appuyez une fois sur la touche de décalage d’octave « + », la DEL au-dessus de la touche de décalage d’octave « - » s'éteindra, indiquant que l’octave du clavier joue maintenant une octave plus haut. Si seule la DEL située au-dessus du bouton d’octaves “-” est allumée, cela signifie que l’octave est décalée vers le bas. Au contraire, si seule la DEL située au-dessus du bouton d’octaves “+” est allumée, cela signifie que l’octave est décalée vers le haut. Les DEL des touches de décalage d’octave « + » et « - » changent de couleur lorsque le clavier est décalé de plus d'une octave vers le haut ou vers le bas. Pour retourner à l’octave 0, appuyez en même temps sur les deux boutons d’octaves “+” et “-”. Les deux témoins lumineux s’allumeront, ce qui indique que l’octave est revenue à

Les touches de sélection de l’octave « + » et « - » peuvent être assignées à l’une des sept fonctions MIDI. (Veuillez consulter la section Fonctions avancées afin d’en savoir plus.)

3. Curseur de volume : Le curseur de volume envoie un message MIDI qui contrôle le

volume des notes que vous jouez. Le curseur de volume peut aussi être assigné à la création de divers effets tels que le panoramique (balance), l’attaque, la reverb, le chorus et bien d’autres. (Reportez-vous au chapitre Fonctions avancées pour de plus amples informations.)33

4. Molette de pitch-bend : Comme son nom l’indique, la molette de pitch-bend est

principalement utilisée pour modifier la hauteur tonale des notes jouées sur le clavier. Ceci vous permet de jouer des phrases musicales qui ne sont pas normalement associées au son d’un clavier; par exemple, des riffs de guitare. C’est votre source sonore qui détermine jusqu’à quel point vous pouvez modifier la hauteur tonale de la note. Le réglage habituel est de deux demi-tons, mais il peut aller jusqu’à deux octaves monter ou descendre.

5. Molette de modulation : La molette de modulation est généralement utilisée pour

moduler le son que vous jouez. Ce type de contrôleur en temps réel a d’abord été implanté sur les claviers électroniques pour offrir au musicien des options telles que l’ajout de vibrato, qui permet d’imiter le travail effectué avec des instruments acoustiques. La molette de modulation est entièrement programmable par MIDI.

6. Fonctions avancées bouton : Le bouton «Advanced Functions» (fonctions avancées) est

utilisé pour l’accès à toutes les fonctions avancées du clavier. Quand vous appuyez sur le bouton «Advanced Functions», le clavier se met en mode de programmation. Dans ce mode, les touches sont utilisées pour sélectionner des fonctions et entrer des données. En mode Edit, les touches noires du clavier permettent de sélectionner les fonctions, alors que les blanches permettent de saisir des données et de sélectionner le canal et le logiciel audionumérique. Le LED situé au-dessus du bouton «Advanced Functions» indique si le clavier se trouve en mode de programmation. Dans le mode de programmation, les touches noires du clavier sont utilisées pour la sélection de fonctions et les touches blanches pour l’entrée de données et le choix des canaux. Le clavier quitte le mode Edit aussitôt qu'une fonction est sélectionnée, ou que la touche Advanced, CANCEL ou ENTER est enfoncée (la DEL au-dessus de la touche Advanced Functions s'éteindra). Le clavier peut donc être à nouveau utilisé pour produire des notes. Remarque : Veuillez consulter la section Fonctions évoluées pour plus d'informations.

7. Touches de déplacement : Ces touches peuvent utiliser les protocoles MIDI, Mackie

afin de commander certaines fonctions des logiciels audionumériques. Veuillez consulter le paragraphe Touches de déplacement et de lecture sous la section Fonctions évoluées pour plus d'informations.

8. Touches de lecture : Ces touches peuvent utiliser les protocoles MIDI, Mackie Control

ou HUI afin de commander certaines fonctions des logiciels audionumériques. Veuillez consulter le paragraphe Touches de déplacement et de lecture sous la section Fonctions évoluées pour plus d'informations.34 Panneau arrière

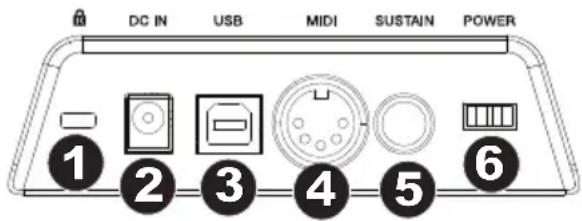

1. Verrou Kensington : Utilisez ce port pour

fixer un câble de sécurité à l’appareil.

2. Entrée d’Alimentation CC : Si vous ne

désirez pas alimenter le Keystation via la connexion USB et que vous utilisez un connecteur MIDI afin de déclencher un CC 9 V, 500 mA module de son externe, (vendu séparément).

3. Port USB : Le port USB permet d’alimenter le clavier et de transmettre des données MIDI

lorsqu’il est branché à un ordinateur pour déclencher un synthétiseur ou séquenceur MIDI logiciel.

4. MIDI Out : Branchez un câble MIDI à cinq broches (non inclus) à cette sortie et à l’entrée

MIDI IN d’un module de son ou d’un synthétiseur externe.

5. Entrée pour pédale sustain : Cette prise accepte une pédale momentanée (vendu

séparément). Lorsque cette pédale est enfoncée, le son joué sera maintenu sans avoir à garder les doigts sur les touches. Remarque : Pour une pédale piano des plus réalistes, jetez un coup d’oeil sur la SP-2. La SP-2 est la pédale de sustain commutable de M-Audio qui peut être reliée à l’entrée pour pédale de sustain du Keystation 88 MK3. Remarque : La polarité de la pédale de sustain est calculée par le clavier quand il est allumé. Quand vous allumez le clavier, celui-ci fait l'hypothèse que la pédale est en position "inactive". Il est important que la pédale de sustain ne soit pas pressée lors du démarrage, pour éviter que son fonctionnement soit inversé et que les notes soient soutenues lorsqu'elle n'est pas pressée. Remarque : Vous pouvez utiliser une pédale pour prolonger le son que vous jouez sans avoir à garder les mains sur le clavier (exactement comme la pédale forte (sustain) d’un piano). Vous pouvez brancher une pédale de n’importe quelle polarité dans l’entrée pour pédale de votre clavier M-Audio. Le clavier détectera automatiquement la polarité correcte lors de la mise en marche. Si vous voulez inverser la polarité, appuyez simplement sur la pédale lorsque vous allumez votre clavier.

6. Entrée Pour Pédale d’Expression : Brancher une pédale d'expression TRS 6,35 mm

(1/4 po) (vendu séparément) à cette entrée pour le réglage du volume du vibrato ou de la profondeur de réverbération d’un patch d'instrument.

7. Interrupteur on/off : Utilisez cet interrupteur pour allumer ou éteindre le dispositif.

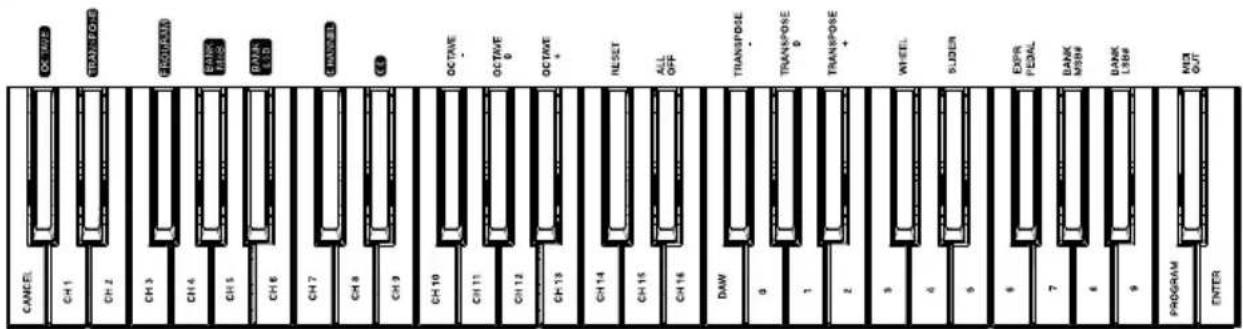

Les fonctions avancées En plus de pouvoir décaler les octaves, les deux boutons d’octaves “+” et “-” que nous avons décrits plus haut dans ce manuel peuvent aussi être utilisés pour commander l’une des 7 fonctions MIDI. Que les 7 premières touches sont utilisées pour sélectionner la fonction désirée des boutons d’octaves. Certaines des fonctions correspondant à ces touches ne peuvent pas envoyer de valeur plus petite que 0. Quand les boutons d’octaves sont utilisés pour commander ces fonctions, les deux témoins lumineux situés audessus restent allumés, peu importe la configuration actuelle de cette fonction. Pour sélectionner une fonction alternative :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

2. Appuyez sur la touche noire qui représente la fonction désirée. À l'exception du CC, le

clavier quitte le mode Edit dès que vous sélectionnez une fonction et vous permet à nouveau de jouer des notes. Décalage d’octaves : Les touches de décalage d’octaves “+” et “-” L’autre méthode pour le décalage des octaves du Keystation est l’utilisation des touches libellées “Octave +” et “Octave -”. Une fois que vous avez appuyé sur le bouton «Advanced Function», ce qui met le clavier en mode de programmation, le fait d’appuyer sur ces boutons fera monter ou descendre la hauteur tonale du clavier d’une ou de plusieurs octaves (une par pression). Le décalage d’octave par défaut est “0”, et vous le retrouverez chaque fois que vous allumerez votre clavier. Quand les deux témoins lumineux situés au-dessus des boutons d’octaves sont allumés, ils indiquent que le décalage d’octaves est de «0». Pour programmer les touches “+” et “-” afin qu’elles commandent l’octave :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

2. Appuyez sur la touche noire libellée “OCTAVE”. Le clavier quittera le mode de

programmation dès que vous aurez appuyé sur OCTAVE. Il y a une autre méthode pour procéder à un changement rapide d’octave, ce qui peut être utile quand vous utilisez les boutons d’octaves pour la commande d’une autre fonction MIDI.36 Pour cela, suivez les instructions ci-dessous :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

2. Enfoncez la touche noire représente “OCTAVE +”, et augmente l’octave d’une unité

(vous pouvez appuyer dessus une nouvelle fois pour l’augmenter de 2, et ainsi de suite). Enfoncez la touche noire représente “OCTAVE -” et diminue l’octave d’une unité (vous pouvez appuyer dessus une nouvelle fois pour la diminuer de 2, et ainsi de suite). Enfoncez la touche noire représentant « OCTAVE 0 » afin de réinitialiser le décalage d’octave à 0.

3. Lorsque vous avez choisi le décalage d’octave, appuyez sur « ENTER » pour

sélectionner l’octave et quitter le mode Edit. Sélectionnez Cancel ou Advanced afin d’annuler la sélection et quitter le mode Advanced. Changement de commande Pour programmer les touches de sélection de l’octave pour qu'elles transmettent des messages de changement de commande qui peuvent être activés et désactivés, veuillez suivre les étapes suivantes :

1. Appuyez sur la touche Advanced pour activer le mode Edit.

2. Appuyez sur la touche noire « CC » (Eb2).

3. Utilisez les touches de saisie numérique G4-B5 afin d’entrer le numéro du changement

de commande que vous désirez assigner aux touches de sélection de l’octave +/-.

4. L’appareil transmet les messages de changement de commande MIDI assignés lorsque

la touche est enfoncée et cesse de transmettre les messages lorsqu’elle est enfoncée de nouveau.

5. Appuyez sur la touche Entrée.

Les touches de sélection de l’octave +/- peuvent également transmettre des messages de changement de commande MIDI momentanés. Pour assigner les touches de sélection de l’octave aux messages de changement de commande momentanés, veuillez suivre les étapes suivantes :

1. Appuyez sur la touche Advanced pour activer le mode Edit.

2. Appuyez deux fois sur la touche noire « CC » (Eb2).

Remarque : La DEL Advanced clignote lorsqu’un message CC momentané est assigné aux touches de sélection de l’octave -/+.

3. Utilisez les touches de saisie numérique G4-B5 afin d’entrer le numéro du changement

de commande que vous désirez assigner aux touches de sélection de l’octave +/-.

4. L’appareil transmet les messages de changement de commande MIDI assignés lorsque

la touche est enfoncée et cesse de transmettre les messages lorsqu’elle est enfoncée de nouveau.

5. Appuyez sur la touche Entrée.37

Transposition Il est parfois préférable d’augmenter ou de réduire la hauteur tonale de plusieurs demi-tons plutôt que d’une octave entière. Par exemple, si vous accompagnez un chanteur qui rencontre des difficultés à produire les notes les plus hautes, vous pourriez souhaiter réduire la hauteur tonale d’un ou deux demi-tons. Cela est possible par l’utilisation d’une fonction MIDI appelée “Transpose.” La fonction de transposition fonctionne de la même façon que le décalage d’octave, à ceci près que le décalage est de +/- 12 demi-tons. Comme avec le décalage d’octaves, il y a deux manières de transposer votre clavier. Vous pouvez utiliser les boutons d’octaves “+” et “-” ou les touches noires “TRANSPOSE -,” “TRANSPOSE 0” et “TRANSPOSE +”.

Pour assigner les boutons d’octaves “+” et “-” à transpose :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

2. Appuyez sur la touche noire libellée “TRANSPOSE” (Eb1). (Le clavier quittera le mode

de programmation dès que vous aurez appuyé sur “TRANSPOSE”.)

3. Appuyez sur la touche “+” et vous entendrez monter la hauteur tonale de la note que

4. Appuyez sur la touche de sélection de l’octave « - » afin de transposer le clavier d’un

demi-ton vers le bas.

5. Appuyez sur les deux touches de sélection de l’octave « + » et « - » simultanément afin

d’annuler toutes les modifications effectuées aux réglages de transposition du clavier. Canal Les données MIDI en provenance du clavier peuvent être envoyées sur n’importe lequel des 16 canaux MIDI. Cependant, certains périphériques ou logiciels MIDI ont besoin que le clavier envoie les données sur un canal précis. Si c’est le cas, vous pouvez changer le canal par lequel les données sont envoyées en suivant les instructions ci-dessous :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

2. Enfoncez l’une des 16 touches (D1 le E3) selon le canal dont vous avez besoin.

Par exemple, si un périphérique précise que vous devez envoyer les données sur le canal 10, appuyez sur le bouton «Advanced Functions» et sur la sélectionner le canal 10. Le canal peut aussi être assigné aux boutons d’octaves “+” et “-”. Une fois assigné, le fait d’appuyer sur “+” ou “-” sélectionnera le canal précédent ou le canal suivant. Si vous appuyez sur «+» lorsque vous avez déjà atteint le canal 16, le canal 1 sera sélectionné. Si vous appuyez en même temps sur les boutons “+” et “-”, le canal 1 sera à nouveau sélectionné.38 Changement de programme Les changements de programme (Program Changes) servent à changer l’instrument ou la voix que vous utilisez. Par exemple, changeons un instrument et passons en son de basse. Pour cela, nous devons envoyer un changement de programme de valeur 32, qui sélectionnera un son de basse acoustique. Il y a deux méthodes pour envoyer un changement de programme : Changement de programme +/-

1. Appuyez sur le bouton «Advanced Functions».

2. Appuyez sur la touche noire « PROGRAM ». (F#1).

3. Les touches d’octaves “+” et “-” peuvent maintenant servir au changement de

4. Appuyez sur “+” et continuez à jouer des notes jusqu’à ce que vous trouviez

l’instrument que vous désirez. Cette méthode est utile si vous voulez faire défiler différents instruments afin de déterminer laquelle est plus appropriée pour votre chanson. Changement de programme en sélection rapide :

1. Appuyez sur le bouton «Advanced Functions».

2. Appuyez sur la touche noire libellée «PGM #».

3. Appuyez sur les touches “3,” “2,” “ENTER.” Maintenant, le clavier jouera un son de

basse : numéro 32. Elle est également utile lorsque vous souhaitez sélectionner un numéro spécifique, comme c'est le cas ici. Si les touches d’octaves “+” et “-” sont sélectionnées pour le changement de programme (première méthode). Si vous appuyez en même temps sur les boutons “+” et “-”, le programme 0 (son de piano) sera à nouveau sélectionné. Bank LSB et Bank MSB Les changements de programme sont le plus souvent utilisés pour changer les instruments et les voix. Cependant, le nombre d’instruments accessibles par changement de programme est limité à 128. Quelques dispositifs ont plus de 128 voix et nécessitent une méthode différente pour accéder à ces voix supplémentaires. En général, ces dispositifs ont recours aux messages Bank LSB et Bank MSB. Changements Bank LSB et Bank MSB +/- :

1. Appuyez sur le bouton «Advanced Functions».

2. Appuyez sur la touche noire libellée respectivemen “Bank LSB” (Bb1) ou “Bank MSB”

3. Les touches d’octaves “+” et “-” peuvent maintenant servir au changement de Bank

4. Appuyez sur “+” et continuez à jouer des notes jusqu’à ce que vous trouviez

l’instrument que vous désirez.39 Sélection rapide :

1. Appuyez sur le bouton «Advanced Functions».

2. Appuyez sur les touches noires libellées respectivement “BANK LSB” ou “BANK MSB”.

3. Appuyez sur les touches “3,” “2,” “ENTER”.

Comme pour le changement de programme, si les touches d’octaves “+” et “-” sont sélectionnées pour changer le numéro Bank LSB ou MSB (méthode 1). Si vous appuyez en même temps sur les boutons “+” et “-”, Bank 0 sera à nouveau sélectionné.

Le curseur de volume Pour assigner le curseur de volume à un effet :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

2. Appuyez sur la touche noire libellée “SLIDER”.

3. Utilisez les touches de saisie numérique afin d’entrer le numéro CC que vous désirez

assigner au curseur de volume. Si vous avez commis une erreur lors de la saisie de la valeur numérique, enfoncez la touche CANCEL pour quitter le mode de programmation sans changer l’effet assigné au curseur de volume.

La molette de modulation Vous pouvez assigner différents messages CC et MIDI à la molette de modulation. Voici quelques messages utiles : MIDI CC 01 (modulation), MIDI CC 07 (volume), MIDI CC 10 (panoramique) et MIDI CC 05 (portamento). Il y a 132 messages en tout. Afin que les messages MIDI CC puissent avoir un effet sur le son, l’appareil MIDI recevant les messages doit être en mesure de lire et de répondre à ces messages MIDI. (La liste complète des effets se trouve au dos de ce manuel.) Pour assigner un message à la molette de modulation :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

3. Utilisez les touches de saisie numérique afin d’entrer le numéro du message que vous

désirez assigner à la molette de modulation. Si vous avez commis une erreur lors de la saisie de la valeur numérique, enfoncez la touche CANCEL pour quitter le mode de programmation sans changer l’effet assigné à la molette de modulation. Par exemple, nous allons assigner l’effet numéro CC 10 (panoramique, ou balance) à la molette de modulation.

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

4. Appuyez “0”. Vous avez ainsi saisi “10”.

5. Appuyez “ENTER”.40

Affectation de la pédale d'expression Vous pouvez assigner différents messages CC et MIDI à la pédale d'expression. Voici quelques messages utiles : MIDI CC 01 (modulation), MIDI CC 07 (volume), MIDI CC 10 (panoramique) et MIDI CC 05 (portamento). Il y a 132 messages en tout. Afin que les messages MIDI CC puissent avoir un effet sur le son, l’appareil MIDI recevant les messages doit être en mesure de lire et de répondre à ces messages MIDI. (La liste complète des effets se trouve au dos de ce manuel.) Pour assigner un message à la pédale d'expression :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

3. Utilisez les touches de saisie numérique afin d’entrer le numéro du message que vous désirez

assigner à la pédale d'expression. Au lieu d'entrer la valeur en nombre, vous pouvez faire défiler chaque effet un à la fois en utilisant les touches « + » et « - ». Une fois la valeur sélectionnée, appuyez sur la touche ENTER. Si vous avez commis une erreur lors de la saisie de la valeur numérique, enfoncez la touche CANCEL pour quitter le mode de programmation sans changer l’effet assigné à la pédale d'expression. Veuillez noter que chaque fois que vous éteindrez votre clavier, les données assignées à la pédale d'expression seront perdues. Chaque fois que vous allumerez votre clavier, la pédale d'expression reprendra son assignation par défaut : effet numéro 01, Modulation. Par exemple, nous allons assigner l’effet numéro 10 (panoramique, ou balance) à la pédale d'expression.

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

4. Appuyez “0”. Vous avez ainsi saisi “10”.

Touches de déplacement et de lecture Les touches de déplacement et de lecture utilisent les protocoles MIDI, Mackie Control ou HUI afin de commander certaines fonctions des logiciels audionumériques. Pour sélectionner le protocole qu'utiliseront ces touches afin de communiquer avec votre logiciel :

1. Appuyez sur la touche Advanced Functions afin de mettre le clavier en mode Edit.

2. Appuyez sur la touche représentant DAW.

Remarque : Les DEL « + » et « - » deviennent verte en mode Mackie Control, rouge en mode HUI et orange en mode MIDI.

3. Appuyez sur la touche ENTER.

Remarque : Votre logiciel audionumérique doit également être réglé pour recevoir les commandes d'un dispositif externe (p. ex., le Keystation) à l'aide du protocole MIDI, Mackie Control, ou HUI. Les commandes Mackie et HUI sont transmis sur Virtual Port 2.41 Dépannage General Voici les solutions aux problèmes les plus fréquents, lors de l’utilisation d’un clavier Keystation

Problème 1 : Mon matériel M-Audio a soudainement cessé de fonctionner après un fonctionnement sans problème depuis l’installation. Solution 1 : Eteignez-le et laissez-le reposer pendant 10 secondes. Puis, redémarrez votre ordinateur et essayez à nouveau. Si le problem persiste, il se peut que vous deviez réinstaller les pilotes de l’appareil. Problème 2 : J’ai branché une pédale à mon clavier M-Audio, mais elle fonctionne à l’envers. Solution 2 : La polarité de la pédale est calculée par le clavier lors de la mise en marche. Lors de la mise en marche, le clavier suppose que la pédale est en position «inactive». Ainsi, si vous souhaitez que la pédale soit inactive quand elle est relâchée, assurez-vous qu’elle est relâchée quand vous allumez le clavier. Problème 3 : Quand j’enfonce une touche, il y a un délai avant que j’entende un son. Solution 3 : Ce délai est plus connu sous le nom de «latence». La latence avec les signaux MIDI est due au logiciel que vous utilisez. Les données MIDI sont juste des données de contrôle. Les données MIDI sont lues par votre logiciel. Le logiciel effectue de nombreux calculs compliqués pour produire le son que vous entendez et ces calculs prennent du temps. Nous vous recommandons fortement de vous procurer une carte son appropriée. Consultez m-audio.com pour découvrir toute une sélection de Interface audio. Si vous avez déjà une Interface audio adéquate, essayez de réinstaller les derniers pilotes pour la Interface audio, ou essayez de réduire la taille de la mémoire tampon des pilotes audio.42 MIDI en dernier recours Les claviers Keystation ont été conçus pour rendre le travail avec MIDI sur votre ordinateur aussi simple que possible. Il est toutefois possible que vous rencontriez des difficultés. Dans de nombreux cas, les problèmes ne viennent pas du clavier mais plutôt du dispositif récepteur. Pour contrer ceci, il y a une fonction MIDI: Reset All Controllers.

Reset All Controllers Si vous entendez un effet indésiré sur une voix, vous pouvez envoyer un message MIDI «Reset All Controllers» (réinitialiser tous les contrôleurs) plutôt que de devoir isoler et identifier cet effet. Pour cela, suivez les instructions ci-dessous :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

2. Appuyez sur la touche noire libellée “RESET”.

3. Le clavier quittera le mode de programmation en enlevant tous les effets.

1. Mettez le Keystation hors tension.

2. Maintenez les touches « + » et « - » enfoncées en même temps, jusqu’à l’étape 4.

3. Mettez le Keystation sous tension.

4. Relâchez les touches.

Les paramètres d’usine du clavier sont maintenant réinitialisés. MIDI Out Le port de sortie MIDI se trouve sur la face arrière du clavier, et peut être utilisé pour relier le clavier à un module de son externe ou à un clavier MIDI. Par défaut (quand vous allumez l’appareil), toutes les données du contrôleur sont envoyées par la sortie MIDI et la sortie USB. Si vous voulez que la sortie MIDI fonctionne comme une interface classique «USB vers MIDI», entrez dans le mode “MIDI Out” (sortie MIDI à partir de l’USB) en suivant les instructions ci- dessous :

1. Appuyez sur le bouton «Advanced Functions» pour mettre votre clavier en mode de

2. Appuyez sur la touche noire libellée “MIDI OUT.”

3. Le clavier quittera le mode de programmation.

4. Le clavier peut maintenant envoyer les données en provenance de l’ordinateur sur sa
