Caractéristiques	Détails
Type de hotte	Murale
Dimensions	Largeur : 90 cm
Débit d'air	Jusqu'à 900 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégré
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique : A
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité
Garantie	2 ans
Informations supplémentaires	Design moderne, disponible en plusieurs finitions

FOIRE AUX QUESTIONS - Lido Design 2 900 Murale ROBLIN

Comment installer la hotte ROBLIN Lido Design 2 900 Murale ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de fixer la hotte à une distance d'environ 65 cm au-dessus de la surface de cuisson.

Quel est le niveau sonore de la hotte ROBLIN Lido Design 2 900 ?

Le niveau sonore de la hotte est de 54 dB à la vitesse maximale, ce qui permet une utilisation confortable sans trop de bruit.

Comment nettoyer les filtres de la hotte ?

Les filtres en aluminium peuvent être lavés à la main avec de l'eau chaude et du détergent doux ou placés dans le lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les remettre en place.

Quelle est la puissance d'aspiration de la hotte ROBLIN Lido Design 2 900 ?

La hotte dispose d'une puissance d'aspiration maximale de 900 m³/h, ce qui garantit une bonne évacuation des fumées et des odeurs.

La hotte peut-elle être utilisée en mode recyclage ?

Oui, la hotte ROBLIN Lido Design 2 900 peut être utilisée en mode recyclage avec des filtres à charbon, qui ne sont pas fournis avec l'appareil. Assurez-vous de les acheter séparément si vous souhaitez utiliser ce mode.

Quels types de lampes sont compatibles avec la hotte ?

La hotte est équipée de LED intégrées, offrant une lumière efficace. Si un remplacement est nécessaire, utilisez des lampes LED de type G4.

Comment régler la vitesse de la hotte ?

La hotte ROBLIN Lido Design 2 900 est équipée de commandes tactiles qui permettent de sélectionner facilement la vitesse d'aspiration souhaitée.

Que faire si la hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Est-ce que la hotte a un mode de fonctionnement automatique ?

Oui, la hotte dispose d'un mode de fonctionnement automatique qui ajuste la vitesse d'aspiration en fonction de la quantité de vapeur détectée.

MODE D'EMPLOI Lido Design 2 900 Murale ROBLIN

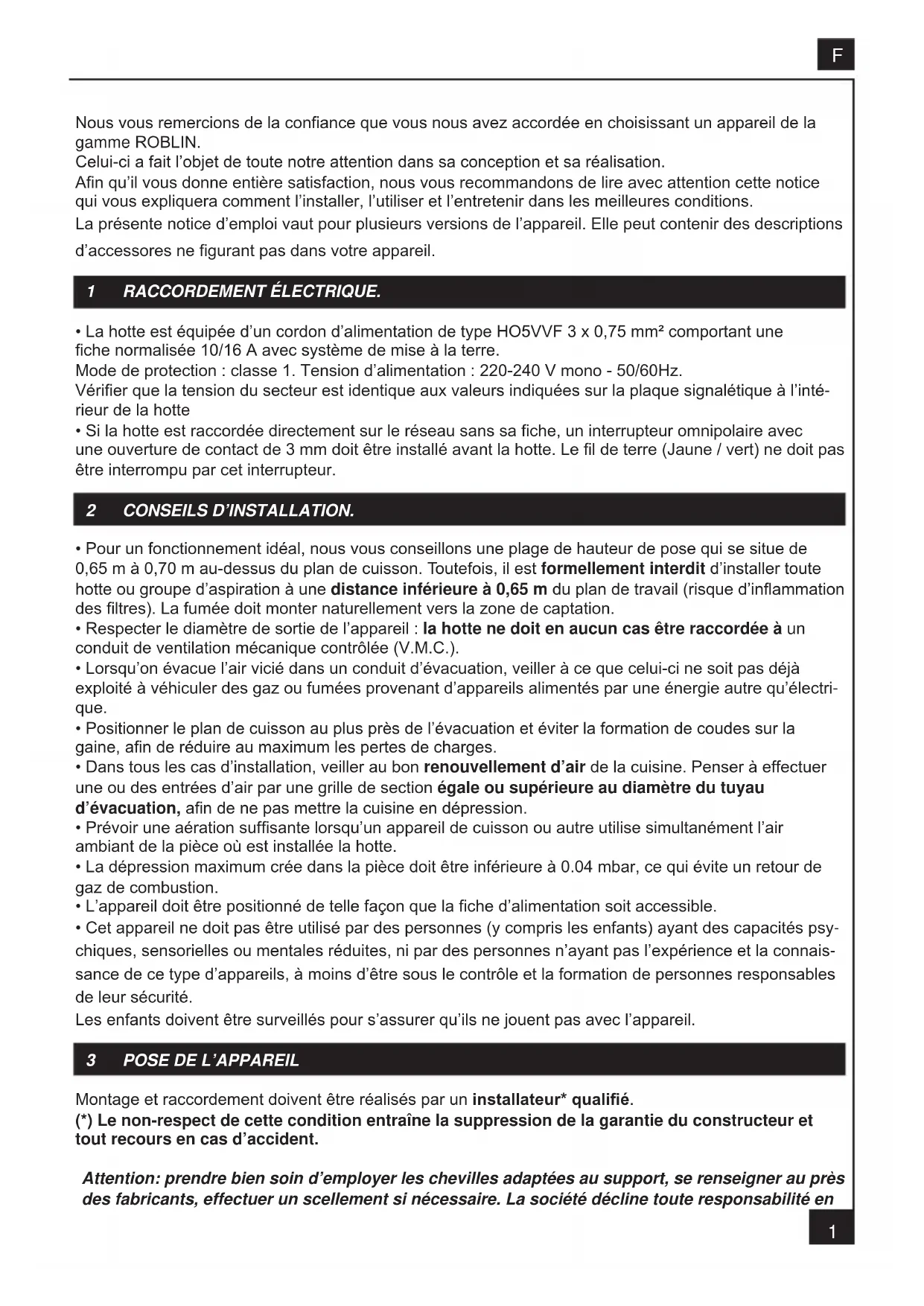

Nous you remercions de la confiance que you nous avez accorded en choisissant un appareil de la gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entiere satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment Iinstaller, l'utiliser et I'entretenir dans les meilleures conditions.

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessores ne figurant pas dans votre apparéil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas etre interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exposé à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus pres de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce ou est installée la hotte.
• La dépression maximum cree dans la piece doit etre inferieure a 0.04 mbar, ce qui evite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
  Les enfants doivent etre surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installer r^* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre biensoon d'employer les chevilles adaptées au support, se renseigner au prés des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en

cas d'accrochage defectueux du au percage et chevillage.

1) Tracer sur la paroi une verticalie jusqu'au plafond à l'emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig.1, rep. 1). Cette ligne sert pour aligner verticalement les différentes parties.
2) Positionner le support de conduit (Rep. 2), centre sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l'aide des vis 4.5 x 50 et des chevilles fournies.
3) Définir le bas de la hotte (Rep 3) afin de fixer les supports au mur (Fig 3, Rep 4). Effectuer sur la paroi 4 troughs avec un foret 0.8mm . Fixer les supports (Rep. 4) à l'aide des vis 4.5× 45 et des chevilles fournies.

4) Montage du corps de la hotte :

Accrocher le corps (Rep 5) sur les supports muraux.

Parfaire le réglage d'alignement de l'ensemble, à l'aide des vis TH 5 x 25 des supports, ainsi que l'inclinaison à l'aide des 2 vis 5 x 25 mm TC.

Après avoir effectué tous les réglages d'alignement de l'ensemble de la hotte, verrouiller celle-ci par une vis de fixation positive (Rep 8), afin de garantir la sécurité d'accrochage.

5) Raccordement:

- Pour la version Evacuation Extérieure :

- Pour la version Recyclage:

a- Mettre en place le clapet anti-retour (Rep. 8) sur la sortie de l'appareil (Rep. 6) et raccarder le tuyau flexible (Fig. 6) à l'évacuation extérieure et la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
b- Enlever les filtres àGRAisse, puis s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 5).Raccorder electriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de I'éclairage, du moteur et du changement des vitesses d'aspiration.
c- Emboiter le haut de conduit dans le bas de conduit téléscopique (Fig. 1 - Rep. 7a & b) et fixer le haut de conduit au support Rep. 2 par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de conduit jusqu'au bloc moteur.
a- Fixer le déflecteur Rep. R sur la fixation du haut de conduit, le déflecteur est fixé avec les mêmes vis que le support de haut de conduit (Fig. 2 - Rep. 2).
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésiif appropriés.
c- Enlever les filtres àGRAisse, puis s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 5). Raccorder electriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de I'éclairage, du moteur et du changement des vitesses d'aspiration.
d- Placer la cartouches à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 4).
e- Emboiter le haut de conduit dans le bas de conduit téléscopique (Fig. 1 - Rep. 7a & b) et fixer le haut de conduit au support Rep. 2 par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de conduit jusqu'àau bloc moteur.

4 FONCTIONNEMENT

A B C D E F G H

Tableau de commandes

Touche	Fonction	Affichage
AAllume et étèint le moteur d'aspiration à la derrière vitesse d'utilisation.		Indique la vitesse de réglage.
BRéduit la vitesse d'exercice.
CAugmente la vitesse d'exercice.
DActive le régime intensif à partir de n'importee qu'elle vitesse, même à moteur étèint ce régime est temporisé à 10 minutes, terme au bout duquel le système returne à la vitesse spécifiée en pré-cédence. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.		Affiche HI et le point en bas à droite cli-gnote une fois par seconde.
EActive le moteur à une vitesse qui permet une aspiration de \(100\mathrm{m}^3/\mathrm{h}\)pendant 10 minutes par heures, après quoi le moteur s'arrête.Pour remettre à zéro l'alarme de filtré une fois déclenchée, appuyez sur la touche pendant environ 3 secondes. Ces signalisations ne sont visibles qu'à moteur étèint.		Affiche 24 et le point en bas à droite cli-gnote tandis que le moteur est en service.Une fois la procédure terminée, la signalisa-tion visualisée en précedence s'eteint.FF signale la nécessité de laver les filtres anti-gras métalliques. L'alarme entre en fonction au bout de 100 heures de travail effectif de la hotte.EF signale la nécessité de replacer les filtres au charbon actif et indique que les filtres anti-gras métalliques doivent égale-ment être lavés. L'alarme entre en fonction au bout de 200 heures de travail effectif de la hotte.
FActive l'extinction automatique avec un-delai de 30 minutes. Indiqué pour compléter l'élimination des odeurs résiduelles. Peut être activé à partir de n'importe qu'elle position; dé-sactivé en appuyant sur la touche ou en éteignant le moteur.		Affiche alternatively la vitesse d'exercice et le temps restant jusqu'à l'extinction de la hotte. Le point en bas à droite clignote.
G	Allume et étèint l'éclairage principal.
H	Allume et étèint l'éclairage d'ambiance.

5 CONSEILS D'UTILISATION

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL
  Ne laissez jamais de flames libres sous la hotte en fonctionnement.
• Les fritures nécessitent une surveillance permanente, l'huile surchauffee pouvant s'enflammer.

6 ENTRETIEN

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a eté concu pour facilititer au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

• Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtrés à la main (avec un détermagent liquide à l'eau tiède et rinçage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

• Carrosserie.

Nettoyer régulierrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilise jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions reglementaires locales concernant l'évacuation de l'air vicié.

• Éclairage.

Avant toute intervention sur l'appareil,mettre I'interrupteur d'allumage des lampes en position eteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÉS-VENTE

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.

• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplace que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l'appareil.

• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.

• Lors de la commande de pieces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.

• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

-L'éclairage : lampes incandescentes, halogènes ...

• Les filtrres.

8 REMARQUES

Cet équipement est conforme à la norme européen sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle a roue barree est attaché a un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec

des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

B.10.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

1

021

A

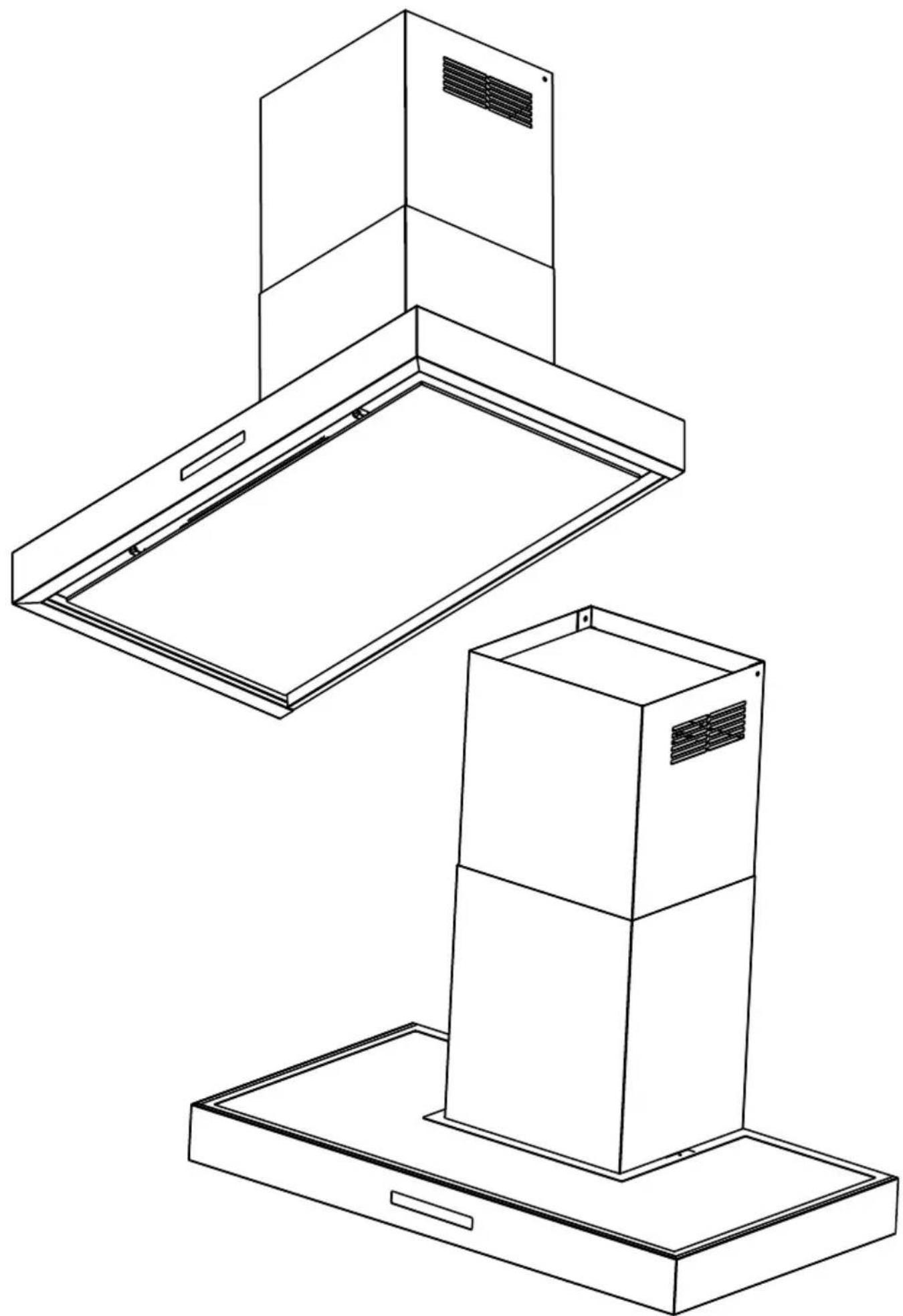

Lida Design Murale

6

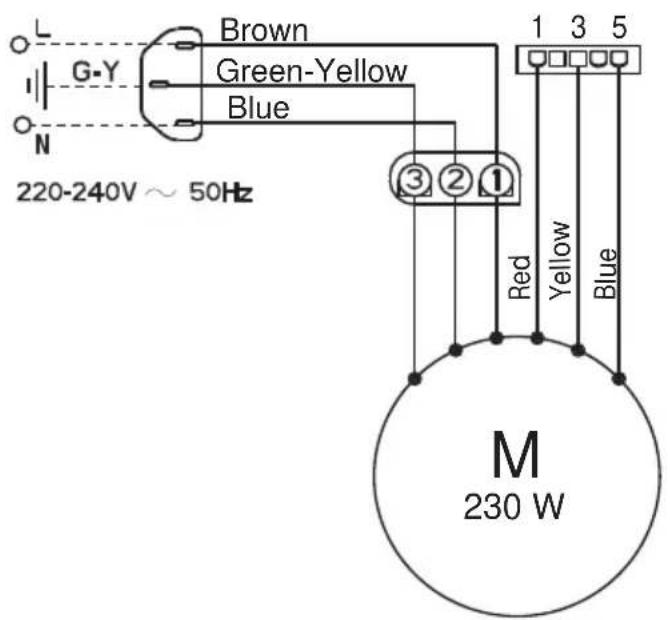

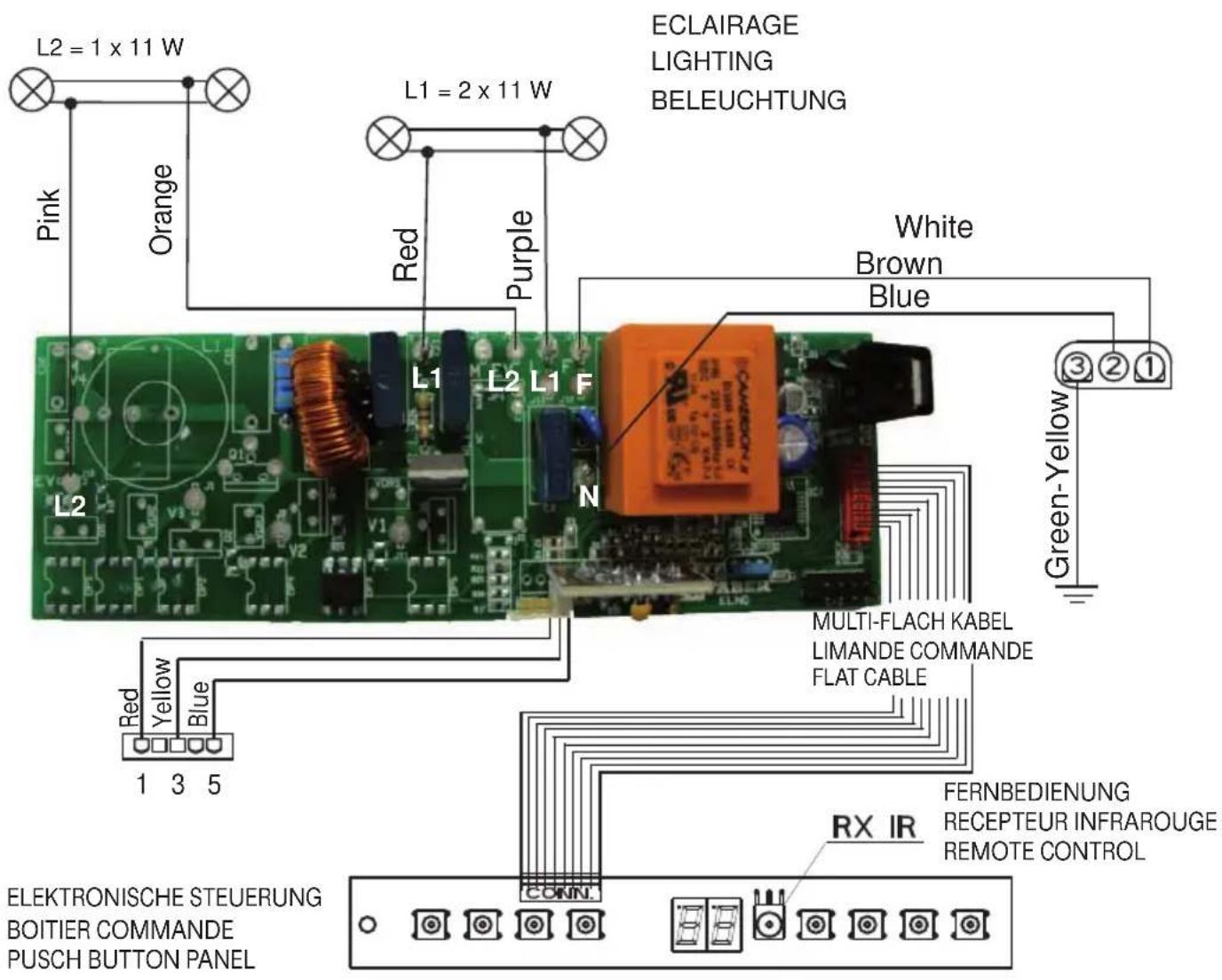

A - AZUR - AZUR - AZUR BLAU

BK-Black-NOIR-SCHWARZ

B-BLUE-BLEU-BLAU

Br-BROWN-BRUN-BRAUN

G-Y - GREEN YELLOW - VERT JAUNE - GRUN GELB

Gr - GREY - GRIS - GRAU

L B - LIGHT BLUE - BLEU CLAIR -HELL BLAU

P-PINK-ROSE-ROSA

V - PURPLE - MAUVE - MALVER FARBIG

R-RED-ROUGE-ROT

W-WHITE-BLANC-WEISS

W-P WHITE PINK- BLANC ROSE- WEISS ROSA

Y - YELLOW - JAUNE - GELB

FRANKE ROBLIN LE SPECIALTE FRANÇA DE L'ARMATIQUE
Maj (Update)	Désignation
12/04/10	LIDO/2 Design Murale depuis : Avril 2012 (From)
Page
1/1	3S_LIDO_2_Design_M_90_V2012-04

UK ELECTRICAL CONNECTION ELECTRICAL REQUIREMENTS

Fiche de sécurité class 1, 250V 10A 2poles ^+ terre.

25 Rue des Rosiers - Sainte Cécile

B.P.60056

50800 VILLEDIEU-LES-POELES - France

Tél. [phone] - Fax [phone] - e-mail : [e-mail]

For outside France : Tel. [phone] - Fax. : [phone]

e-mail : [e-mail]
