Easy Pro View EM6270 - Caméra de surveillance Eminent - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP
Marque	Eminent
Modèle	Easy Pro View EM6270
Résolution vidéo	Jusqu'à 1280x800 pixels
Angle de vue	Panoramique et inclinaison motorisés
Vision nocturne	Oui, avec DEL infrarouge et basculement automatique jour/nuit
Détection de mouvement	Capteur PIR et détection vidéo (sensibilité réglable)
Audio	Microphone et haut-parleur intégrés, audio bidirectionnel
Connectivité	Ethernet RJ45, Wi-Fi 802.11 b/g/n, WPS
Stockage	Carte Micro-SD (jusqu'à 32 Go), NAS
Alimentation	12V/1A ou 5V/1A (adaptateur secteur inclus)
Dimensions (estimées)	Environ 120 x 100 x 100 mm
Poids (estimé)	Environ 300 g
Fonctions principales	Visionnage à distance via application mobile/PC, notification push, enregistrement programmé, alarme e-mail/FTP, contrôle PTZ, points de patrouille
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de produits chimiques
Sécurité	Compte administrateur web, mot de passe de lecture vidéo, réinitialisation usine par bouton physique
Pièces détachées et réparabilité	Adaptateur secteur, câbles, support de montage fournis ; réparation par personnel agréé Eminent
Informations générales	Garantie 5 ans, support en ligne sur www.eminent-online.com

FOIRE AUX QUESTIONS - Easy Pro View EM6270 Eminent

Comment installer la caméra Easy Pro View EM6270 ?

Connectez d'abord la caméra à votre routeur via le câble Ethernet fourni, puis branchez l'adaptateur secteur. Téléchargez l'application Easy Pro View sur votre smartphone, ajoutez la caméra en saisissant l'ID et le mot de passe figurant sur la carte fournie. Vous pouvez ensuite passer en Wi-Fi via le bouton WPS ou les paramètres de l'application.

Comment connecter la caméra en Wi-Fi ?

Trois méthodes sont possibles : 1) Utiliser le bouton WPS de la caméra et du routeur. 2) Depuis un PC, via le logiciel Easy Pro View, accéder à la configuration Web, rubrique Réseau > Sécurité Wi-Fi. 3) Depuis l'application mobile, dans les paramètres de la caméra, sélectionner Réseau > Wi-Fi. Dans tous les cas, débranchez le câble Ethernet une fois la connexion sans fil établie.

Comment visualiser les images à distance ?

Ouvrez l'application Easy Pro View sur votre smartphone ou tablette, ou sur PC via le logiciel. Appuyez sur l'icône de la caméra pour voir le flux en direct. Vous pouvez aussi utiliser le portail web http://easyproview.eminent-online.com avec l'ID et le mot de passe de la caméra.

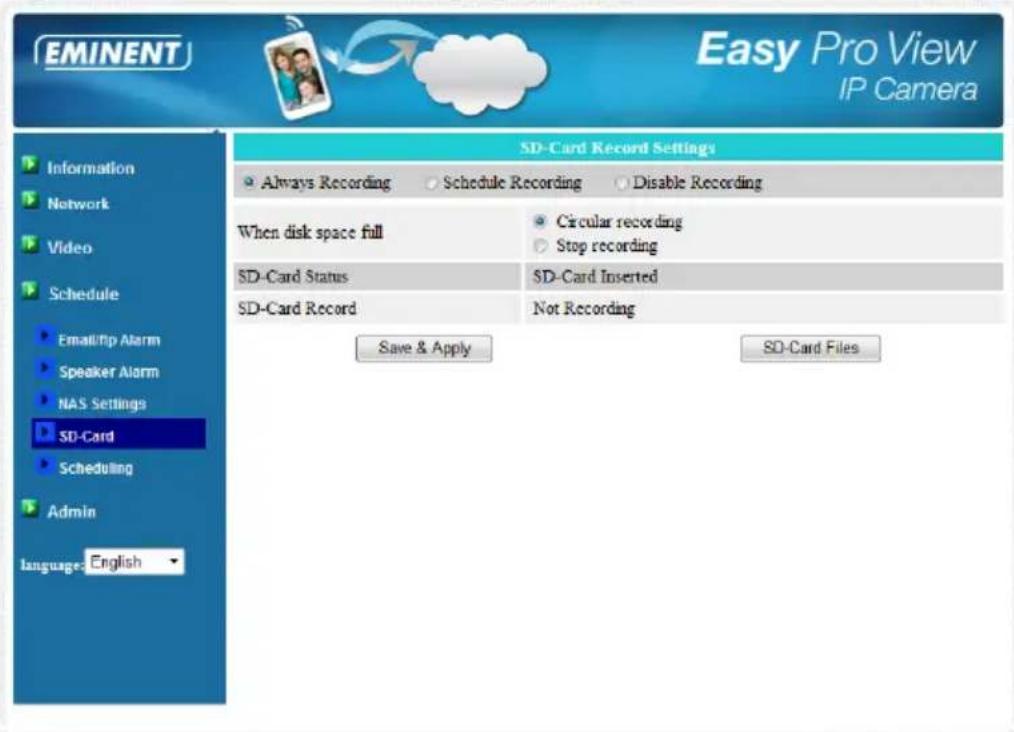

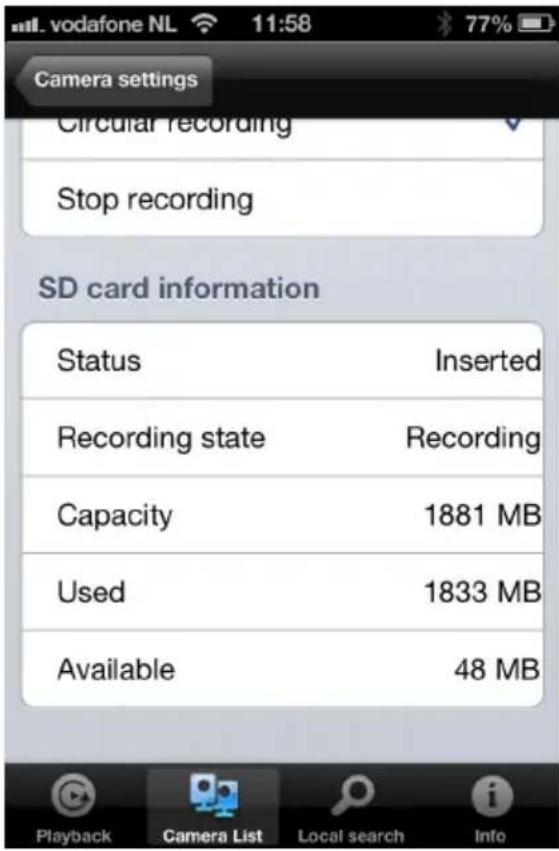

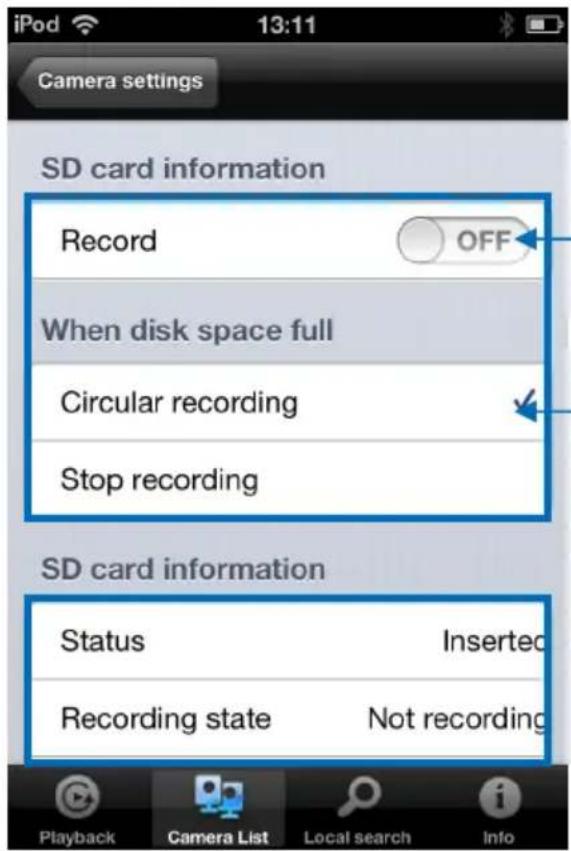

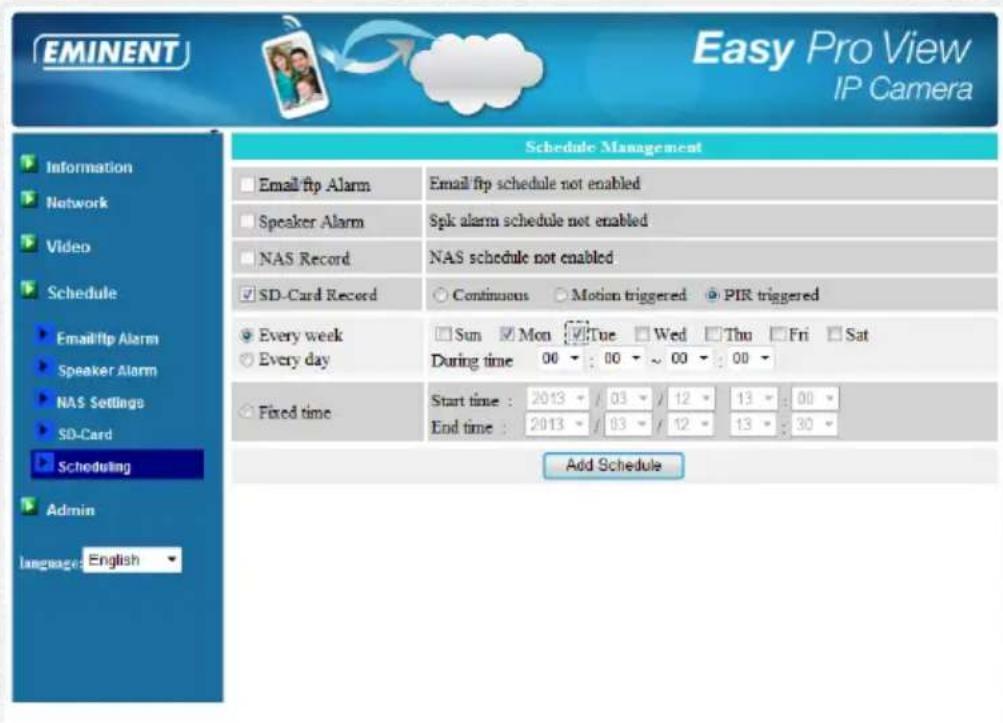

Comment enregistrer des vidéos sur carte SD ?

Insérez une carte Micro-SD (jusqu'à 32 Go) dans l'emplacement prévu à l'arrière de la caméra. Dans l'application, allez dans Paramètres > Programmation > Carte SD, activez l'enregistrement continu ou programmé. Les vidéos sont lisibles via l'application, option Lecture carte SD.

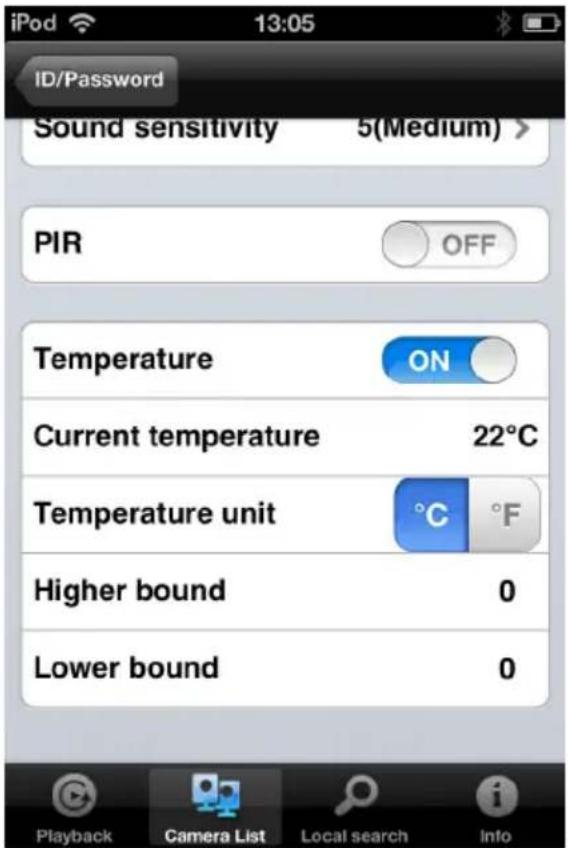

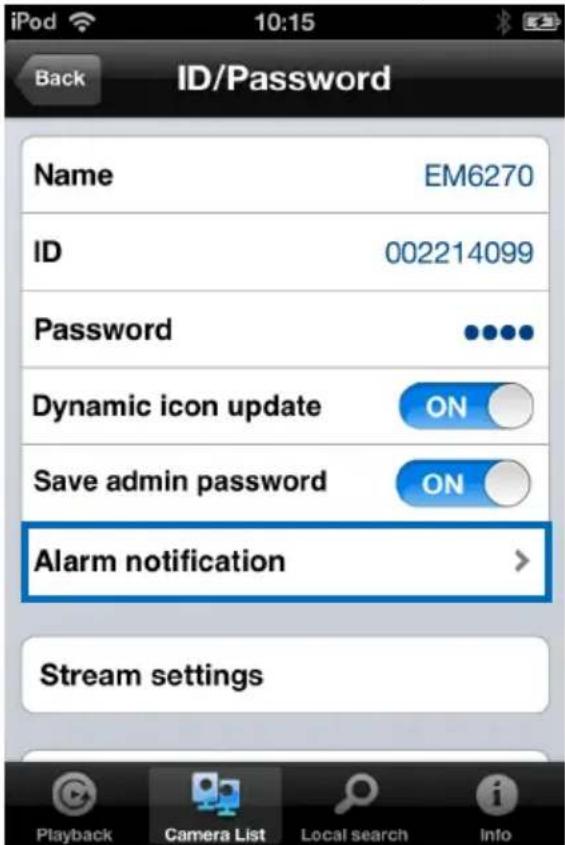

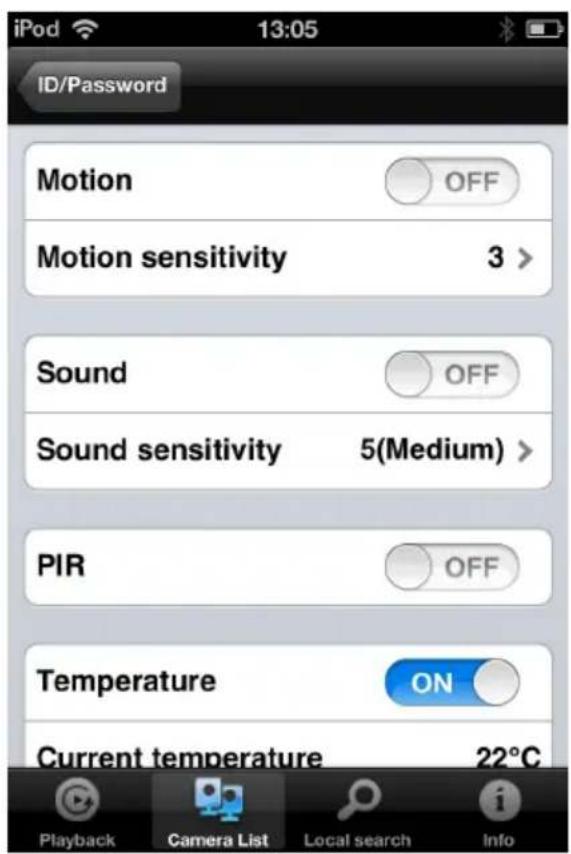

Comment configurer les alertes de mouvement ?

Dans l'application, accédez à Paramètres > Notification d'alarme. Activez le déclencheur souhaité (mouvement, PIR) et choisissez le mode de notification : e-mail, FTP, alarme sonore ou notification push. Pour l'e-mail, un serveur SMTP est requis (par défaut fourni).

Que faire si j'ai oublié le mot de passe administrateur ?

Utilisez un trombone ou un cure-dent pour appuyer sur le bouton Reset à l'arrière de la caméra pendant plus de 4 secondes. Cela rétablit les paramètres d'usine : le nom d'utilisateur devient admin et le mot de passe est vide. Le mot de passe de lecture vidéo devient ipcam.

Comment monter la caméra au plafond ou au mur ?

Marquez les trous de fixation, percez et insérez les chevilles fournies. Vissez le support de montage, puis fixez la caméra. Connectez l'alimentation et éventuellement le câble Ethernet. La caméra peut pivoter et s'incliner une fois montée.

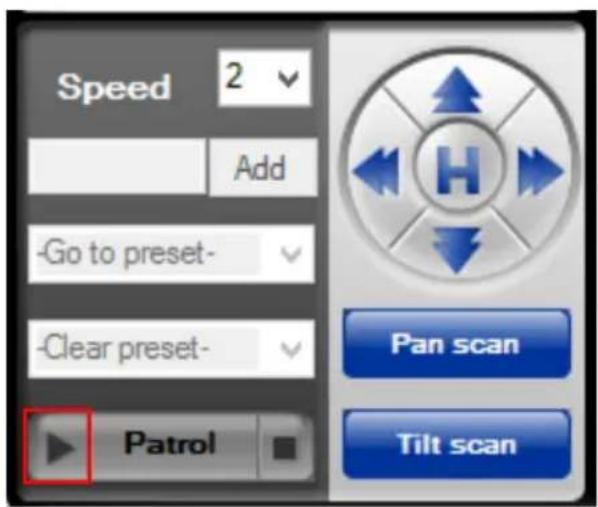

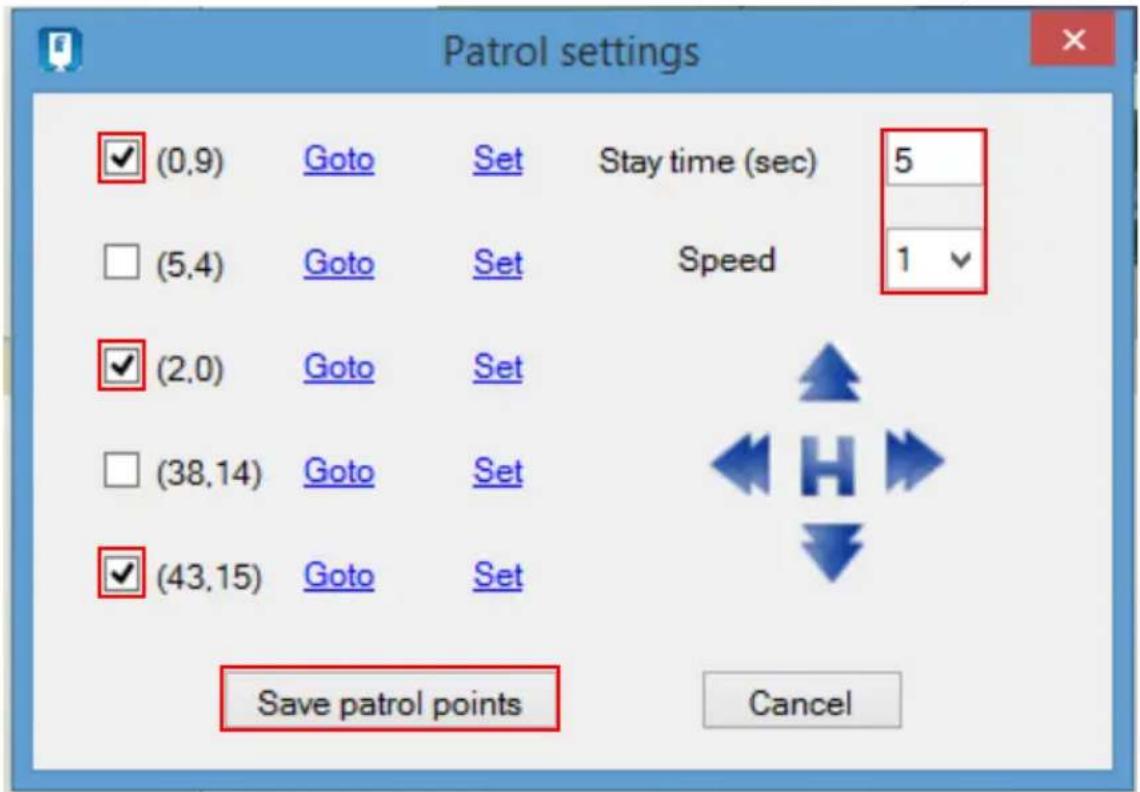

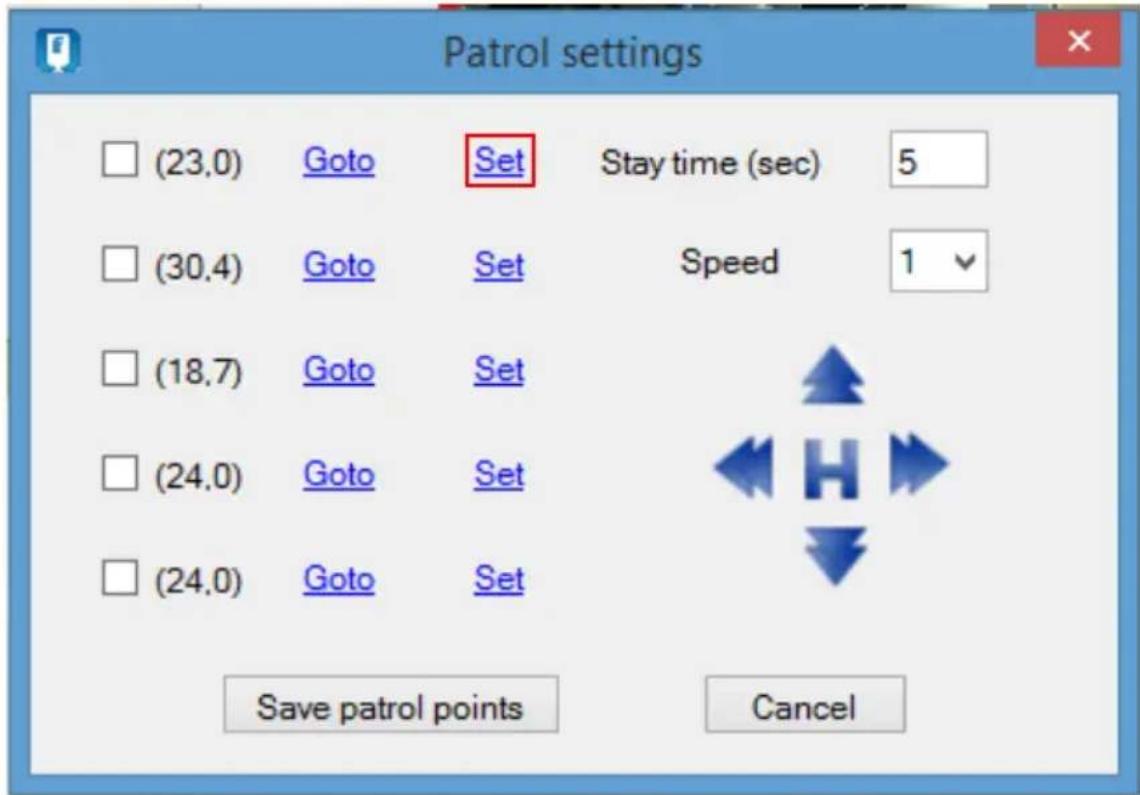

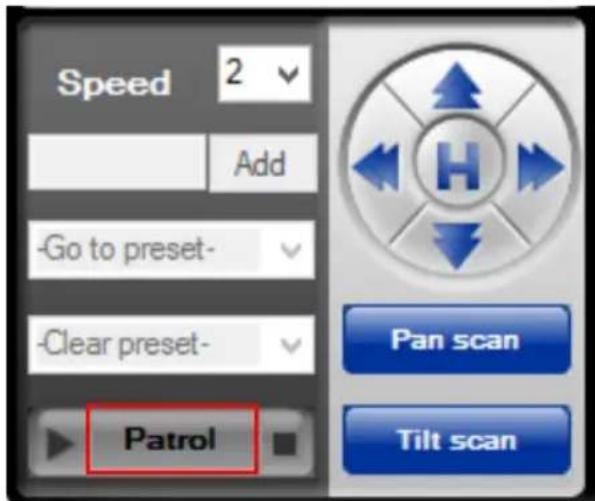

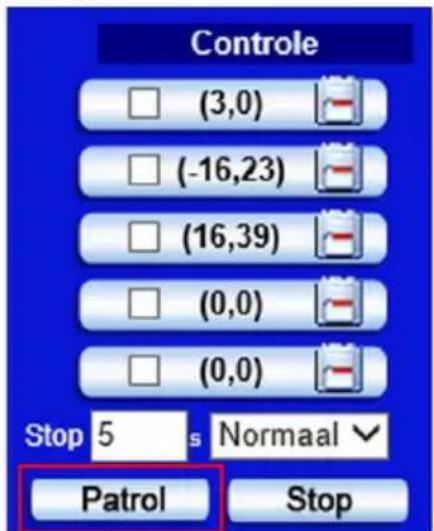

Comment utiliser les points de patrouille ?

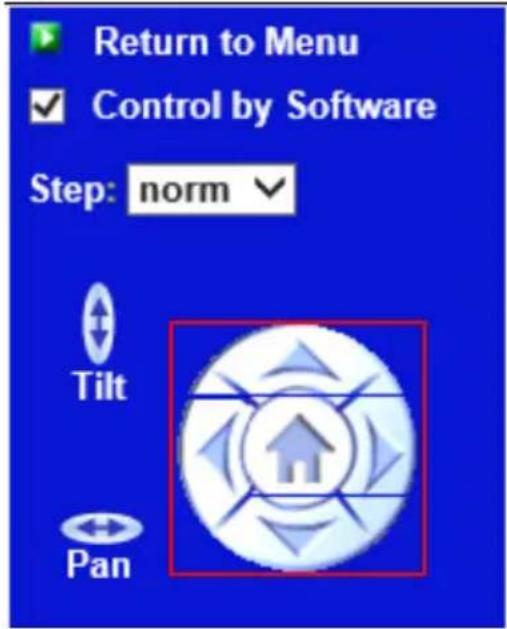

Positionnez l'objectif sur la vue souhaitée via l'interface Web ou le logiciel Windows. Cliquez sur Patrouille, puis Définir pour chaque point. Cochez les points à inclure, réglez la durée d'affichage et la vitesse, puis Enregistrer les points de patrouille. Activez ensuite la patrouille pour que la caméra défile automatiquement.

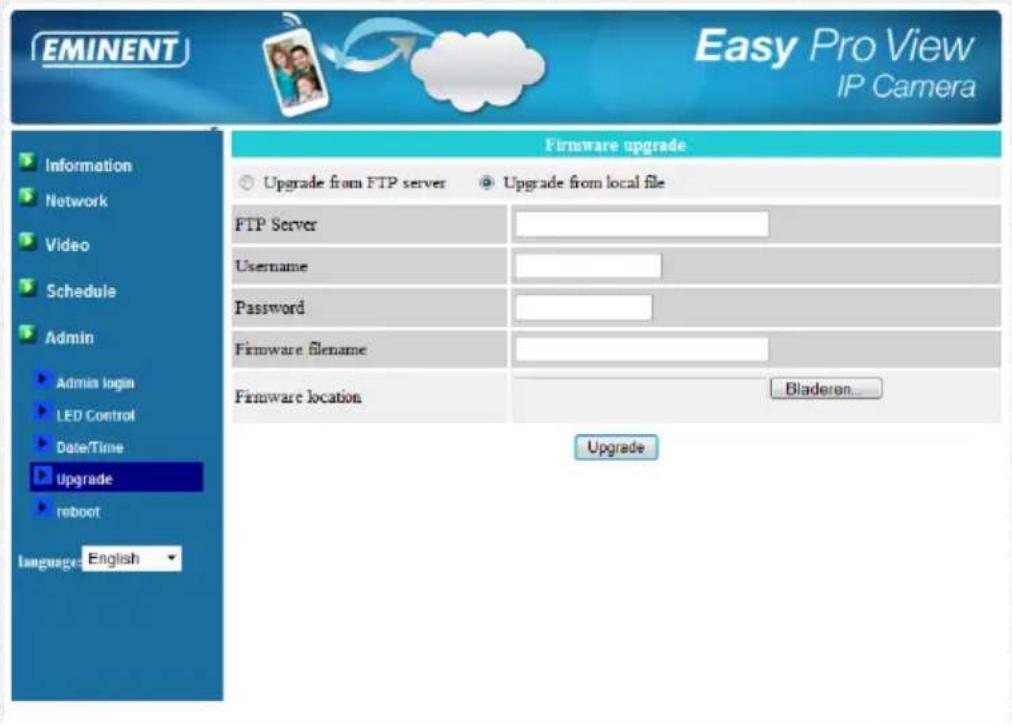

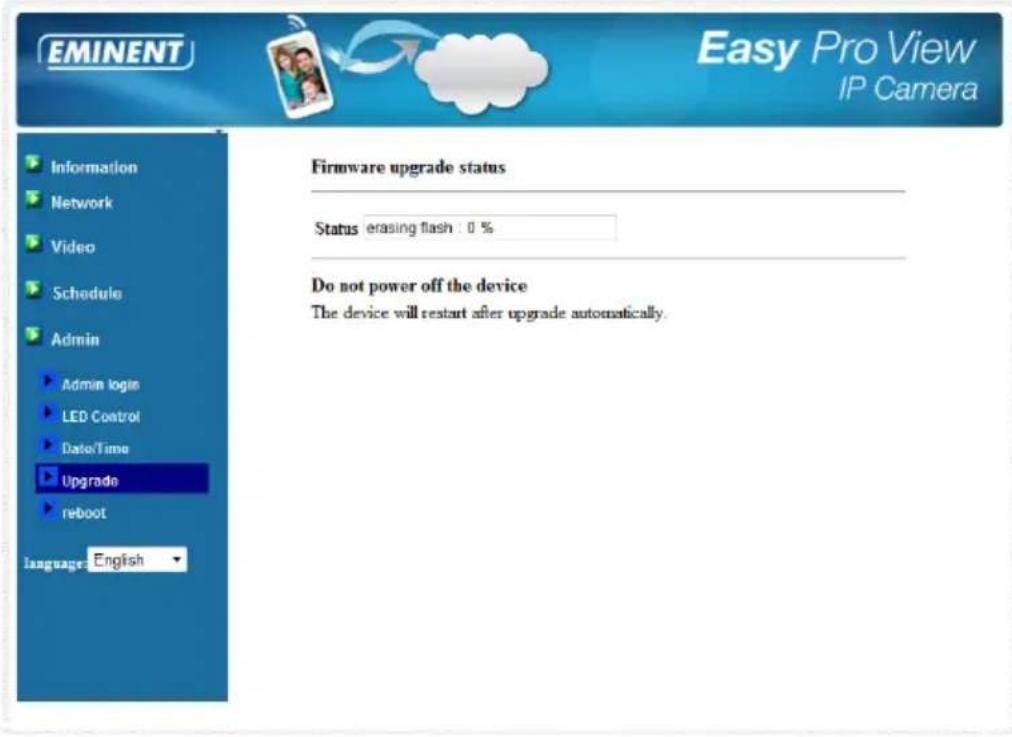

Comment mettre à jour le firmware ?

Téléchargez le nouveau firmware depuis le site www.eminent-online.com. Connectez-vous à l'interface Web de la caméra (via l'adresse IP), allez dans Admin > Mise à niveau, sélectionnez le fichier et lancez la mise à jour. Ne coupez pas l'alimentation pendant l'opération. La caméra redémarrera automatiquement.

Quelle application utiliser pour piloter la caméra ?

Trois applications sont disponibles : Easy Pro View (iPhone/iPod/iPad), Easy Pro View HD (iPad uniquement, pour plusieurs caméras) et Easy Pro View pour Android. Sur PC, utilisez le logiciel Easy Pro View fourni sur le CD-ROM. Toutes permettent le visionnage en direct, le contrôle PTZ, la lecture des enregistrements et les réglages.

MODE D'EMPLOI Easy Pro View EM6270 Eminent

1.1 Contenu de la boîte 4 1.2 Conditions requises pour accéder à laamera 4 1.3 Composants matériels principaux 4

2.0 Installation de la caméra 7

2.1 Connexion de la caméra à votre réseau à l'aide d'un câble réseau 7 2.2 Quelle application dois-je installer ? 8 2.3 Installer l'application Easy Pro View sur un appareil Android 8 2.4 Installer l'application Easy Pro View sur un appareil Apple 9 2.5 Installer le logiciel et la caméra sur un PC ou portable (Windows) 11 2.6 Ajouter la caméra à un réseau sans fil 12

2.6.1 Se connecter en Wi-Fi avec le bouton WPS 12 2.6.2 Se connecter en Wi-Fi avec un PC (Windows) 13 2.6.3 Se connecter en Wi-Fi avec l'application 13

2.7 Montage de la caméra sur un mur ou au plafond 14

3.0 Visualiser des images 14

3.1 Sur votre smartphone/tablette (Android, iPhone, iPad) 14 3.2 Sur notre PC (Windows) depuis un emplacement distant 14 3.3 Enregistrement de notification d'alarme (carte Micro-SD) 15 3.4 Via Internet avec le portail Web 15

4.0 Easy Pro View pour iPhone/iPad/Android 16

4.1 Disposition d'Easy Pro View 16 4.2 Voir la vidéo en direct 17 4.3 Contrôle panoramique/inclinaison 19 4.4 Supprimer caméra 23 4.5 Ajustement de la caméra 24 4.6 Notification d'alarme 25 4.7 Paramètres de flux 28 4.8 Configuration vidéo 30

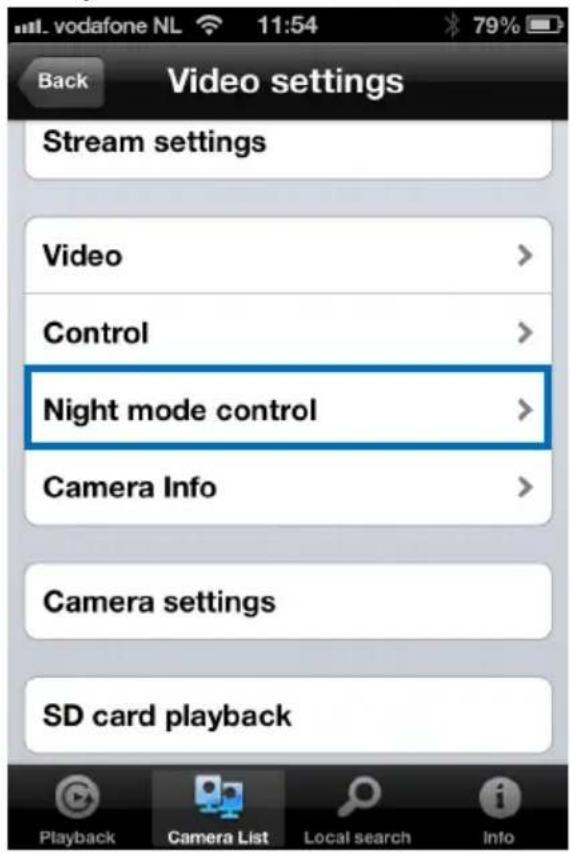

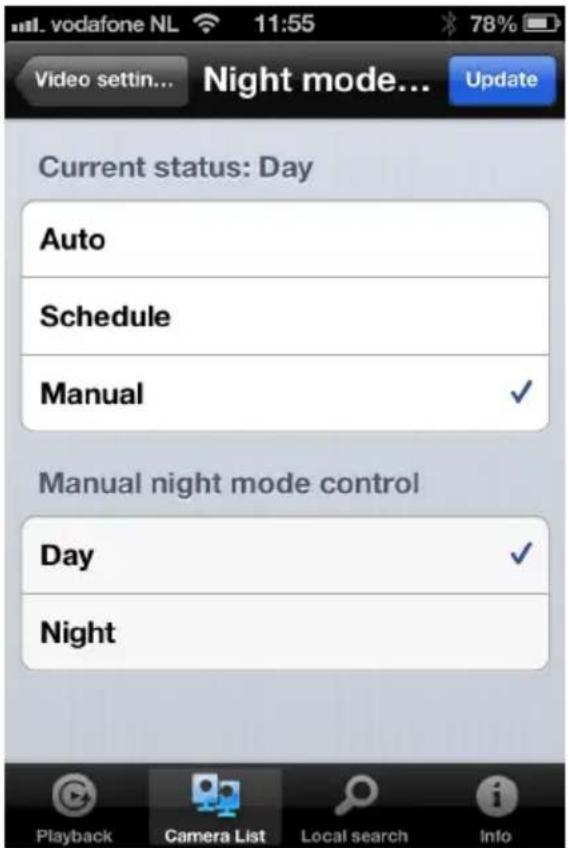

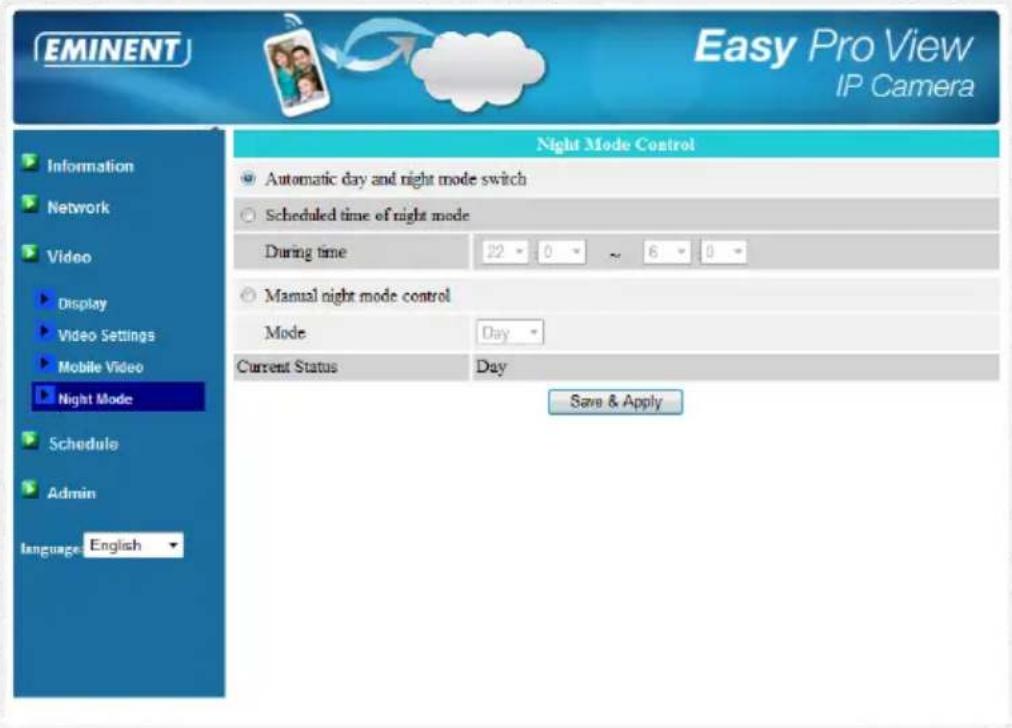

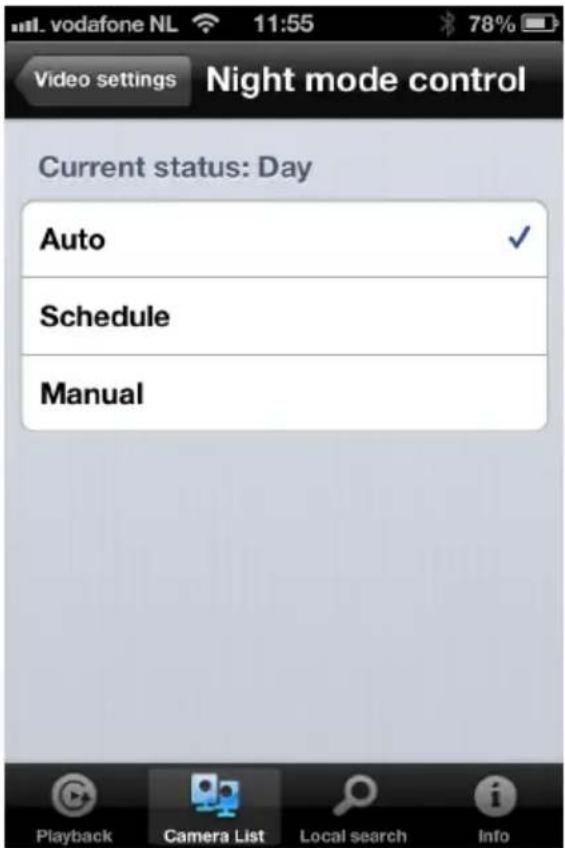

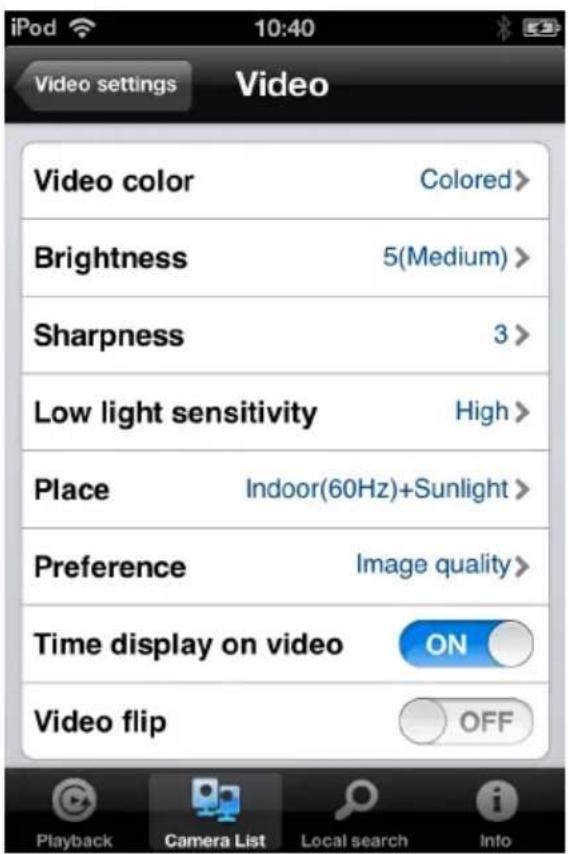

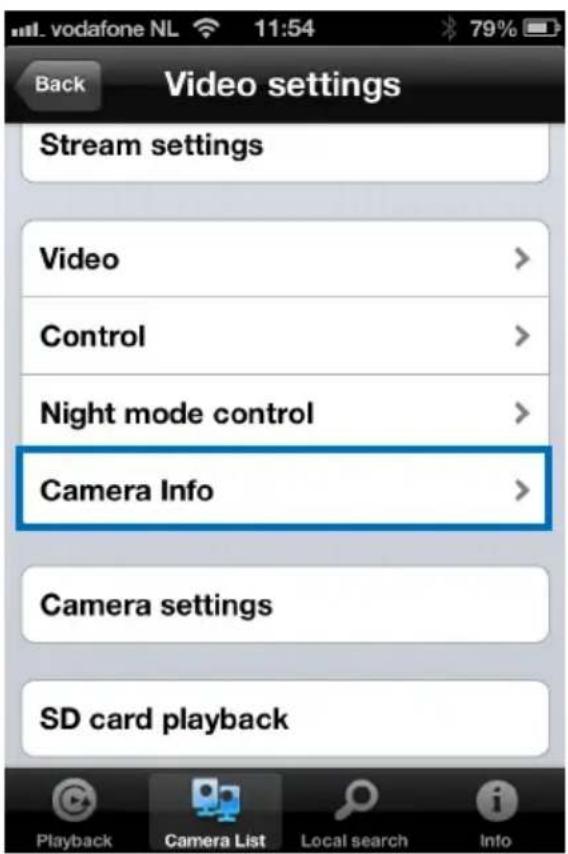

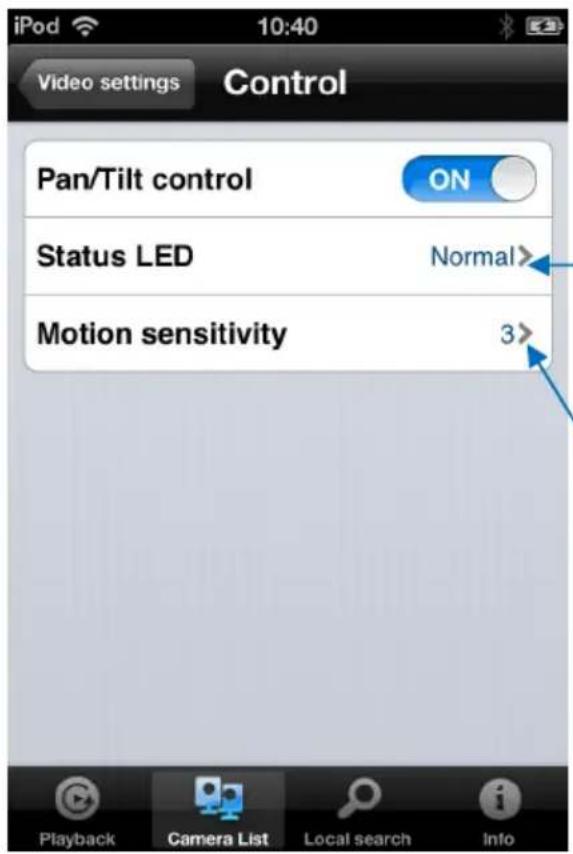

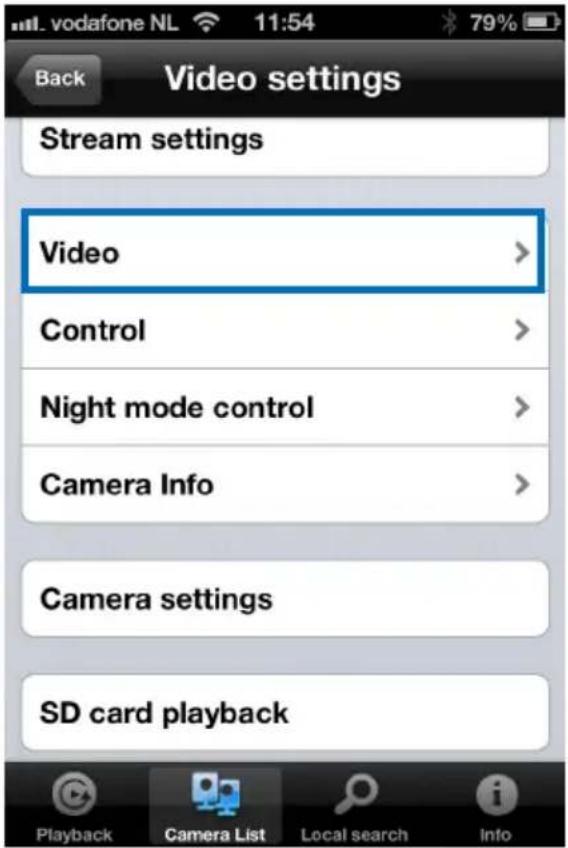

4.8.1 Vidéo 31 4.8.2 Contrôle 32 4.8.3 Contrôle du mode nuit 33 4.8.4 Info de la caméra 35

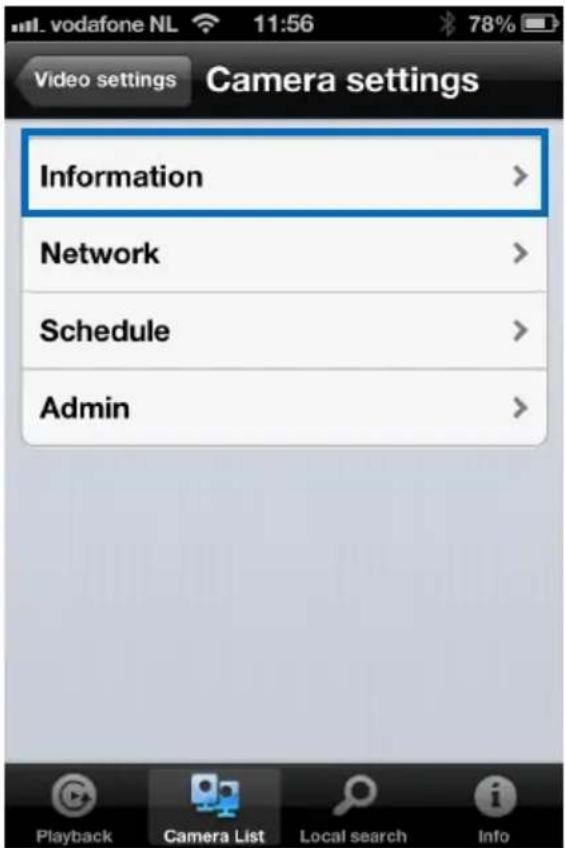

4.9 Réglages caméra 36

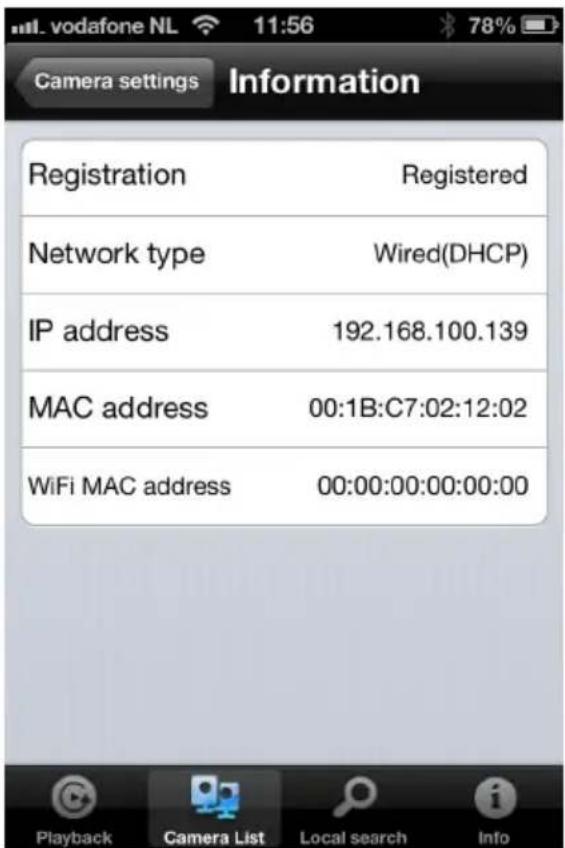

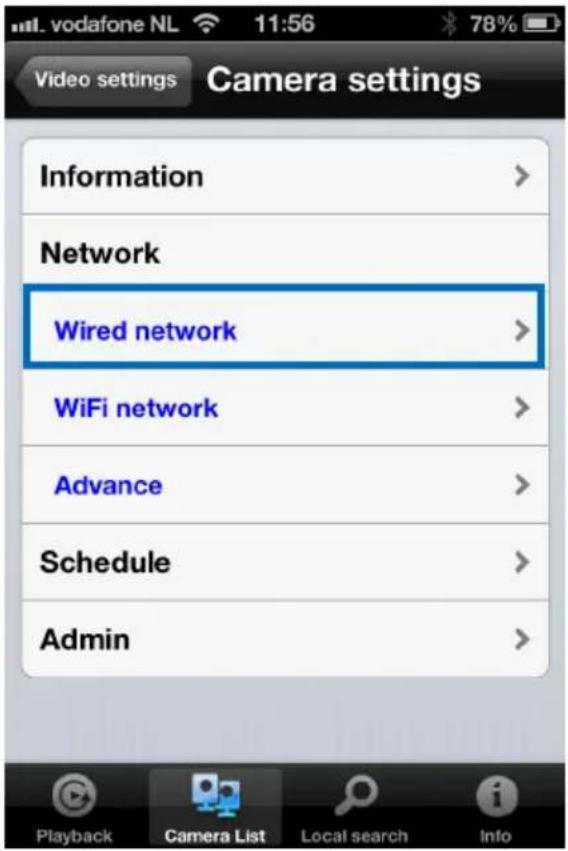

4.9.1 Informations 37 4.9.2 Réseau 38 4.9.3 Programmation 43

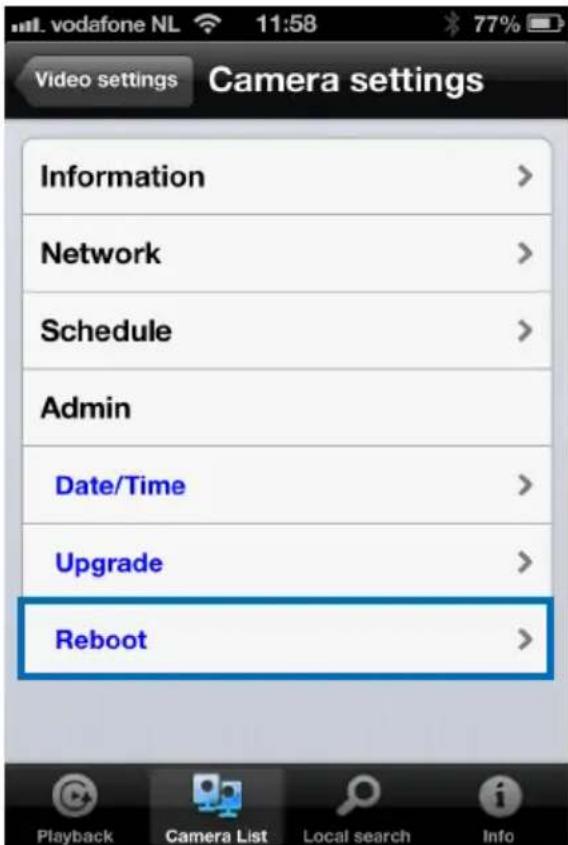

4.10 Admin 51

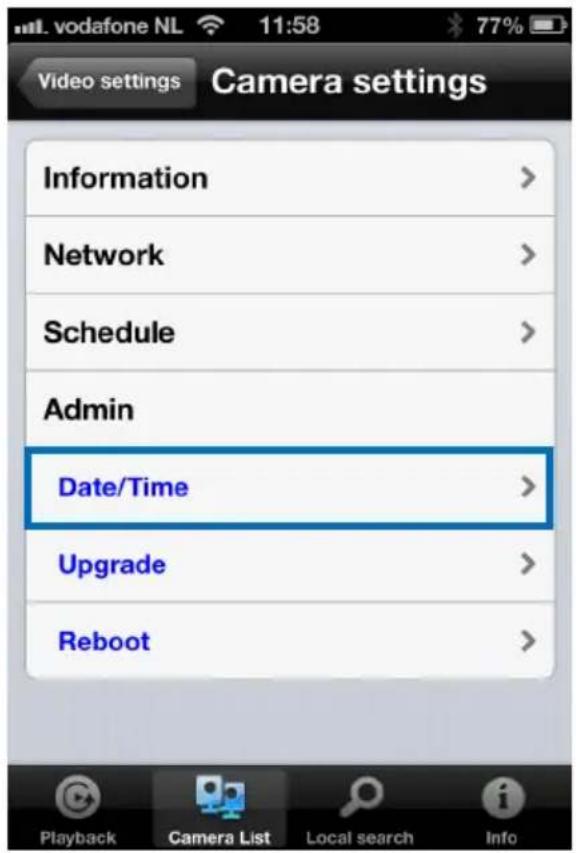

4.10.1 Date/heure 52 4.10.2 Mettre à niveau 53

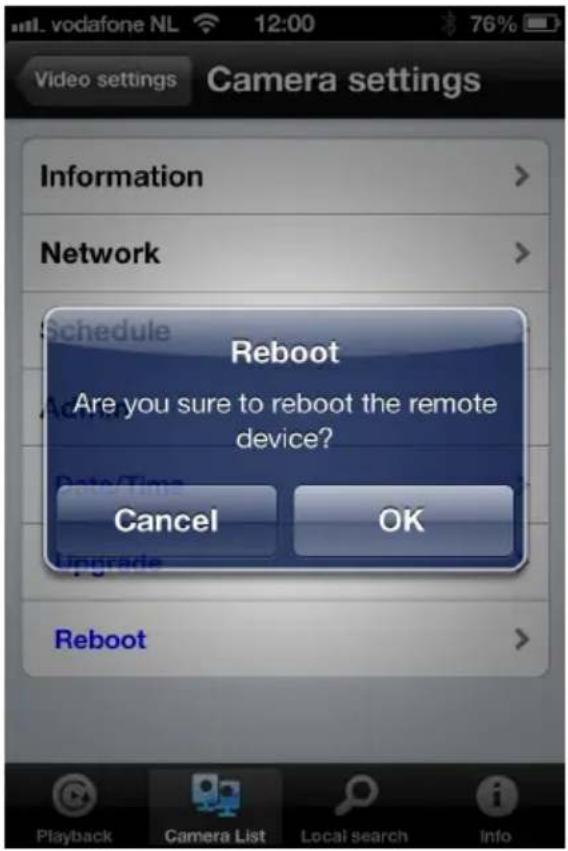

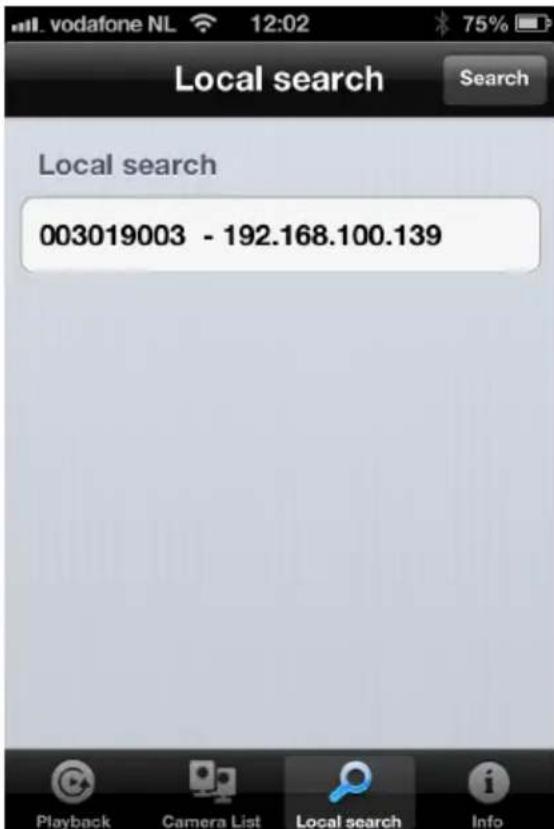

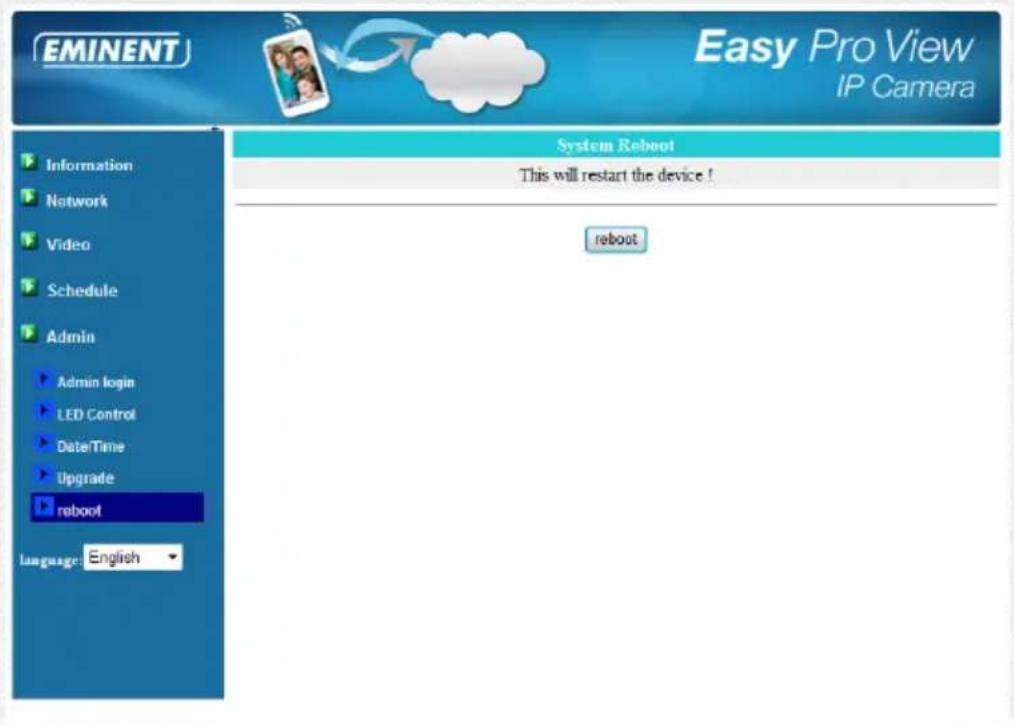

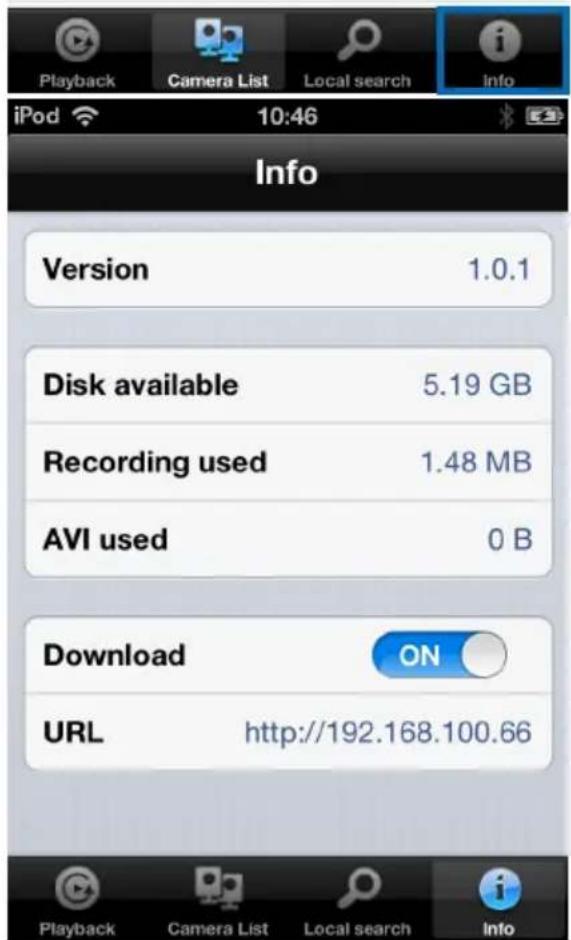

4.10.3 Redémarrer 53 4.11 Lecture carte SD 54 4.12 Recherche locale 56 4.13 Informations 58

5.0 La page web de l'appareil 59

5.1 Ouvrir une session sur la page Web 59 5.2 Informations 60 5.3Réseau 60

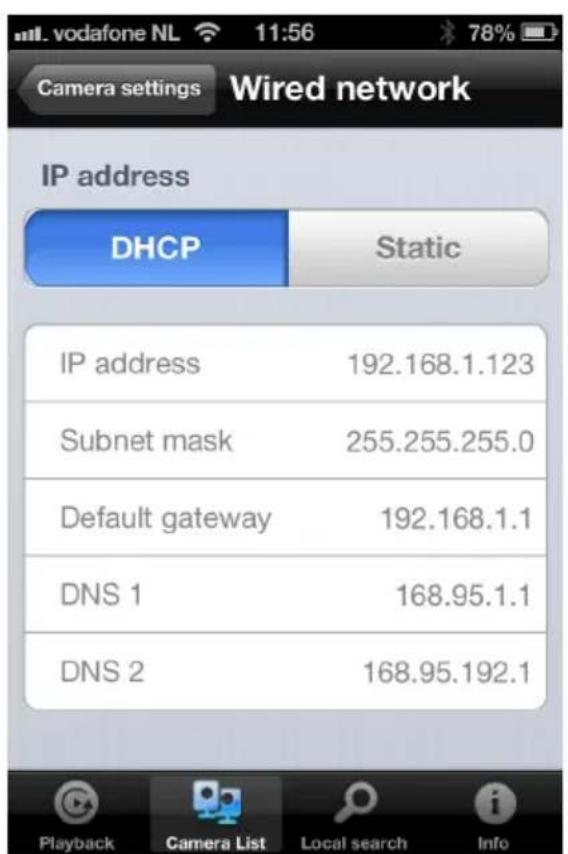

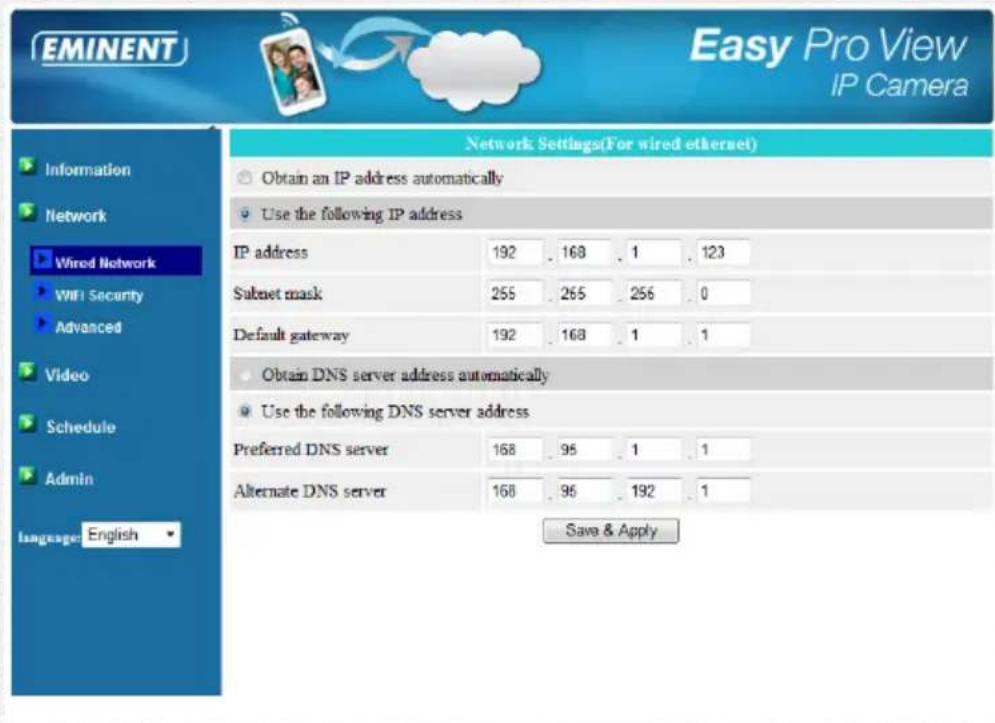

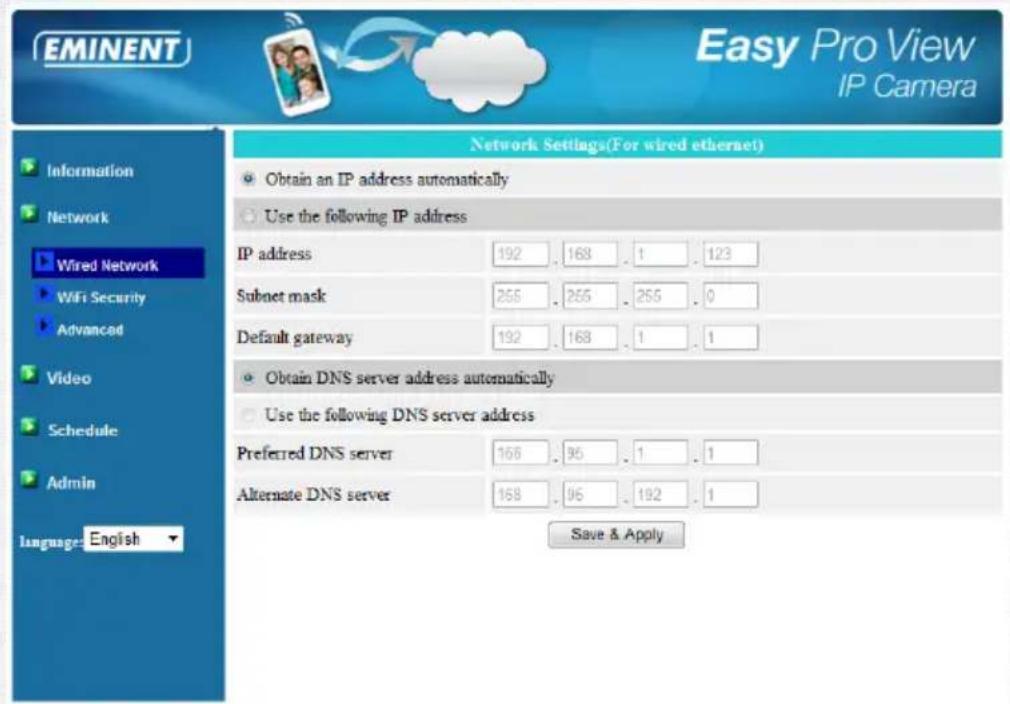

5.3.1 Réseau filaire 60 5.3.2 Sécurité Wi-Fi 62 5.3.3 Avancé 64

5.4.1 Affichage vidéo 65 5.4.2 Paramètres vidéo 66 5.4.3 Paramètres vidéo mobile 68 5.4.4 Contrôle du mode nuit 69

5.5 Programmation 69

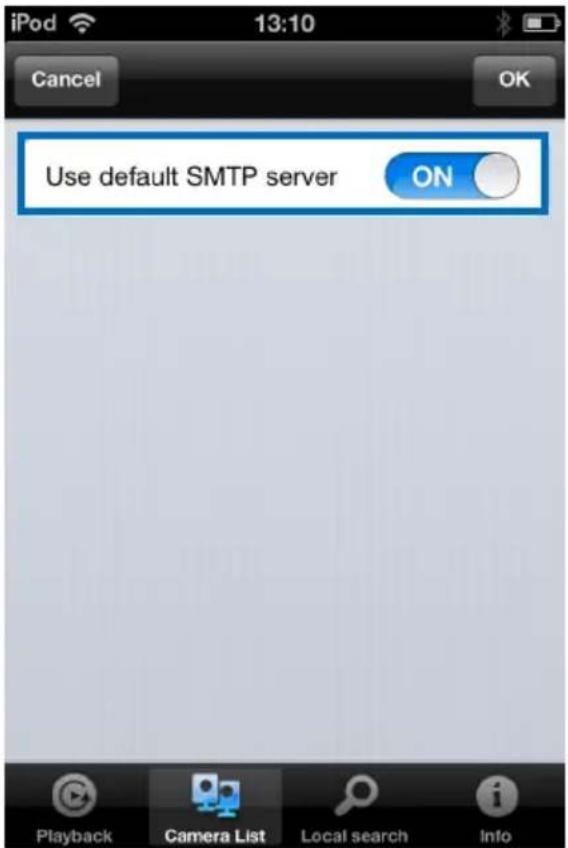

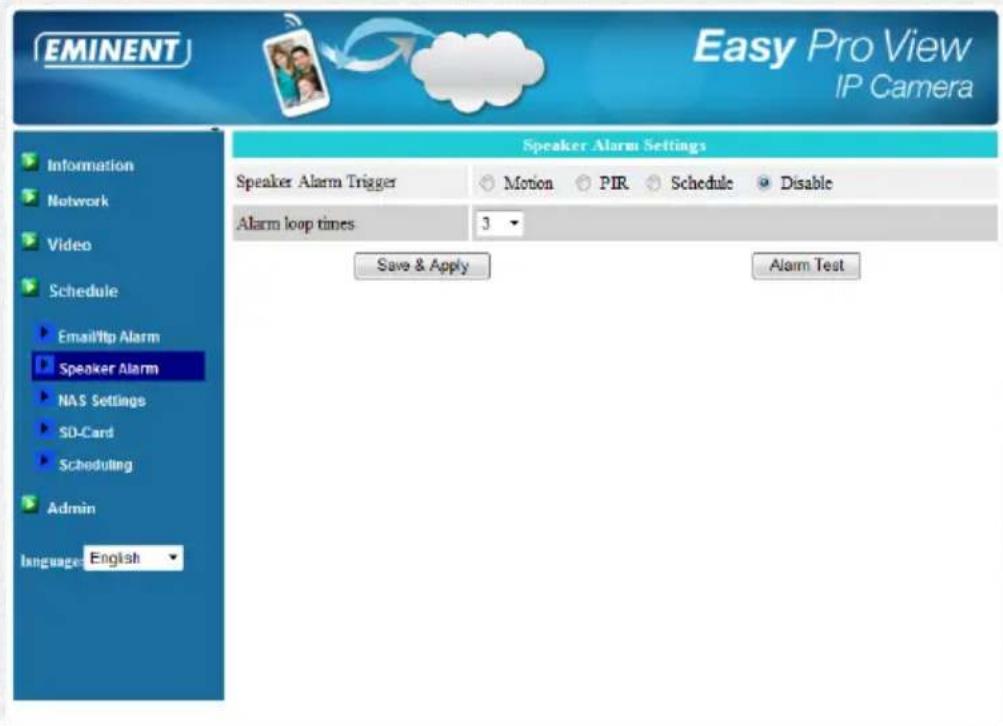

5.5.1 Alarme e-mail/FTP 70 5.5.2 Alarmer Haut-parleur 72 5.5.3 Paramètres NAS 73 5.5.4 Réglages carte SD 76 5.5.5 Programmation 77

5.6 Admin 79

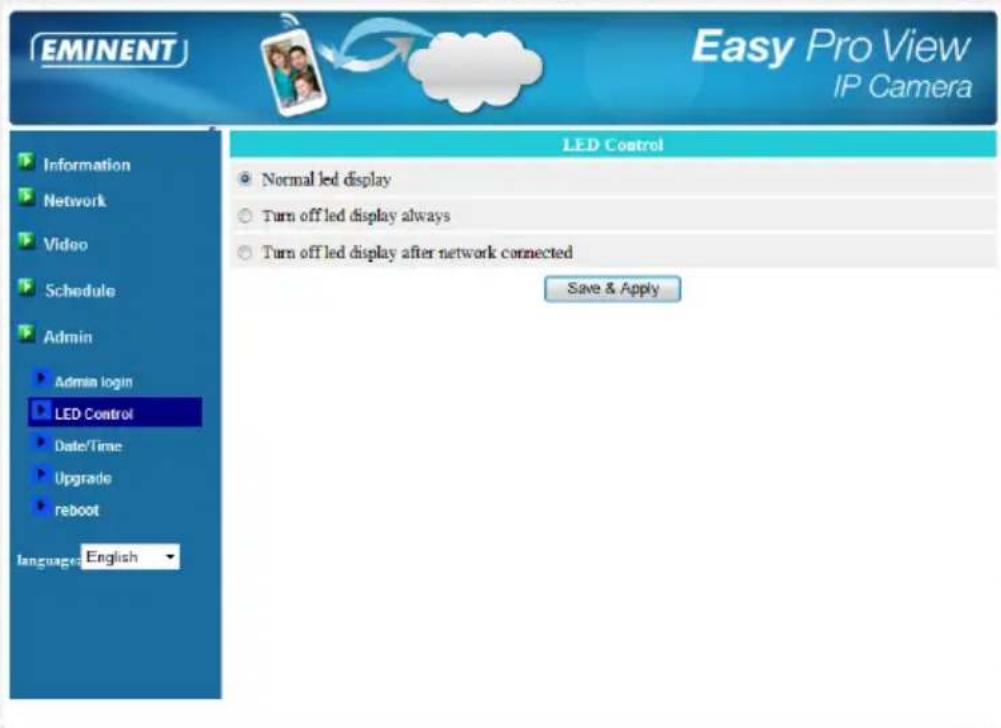

5.6.1 Compte admin 79 5.6.2 Contrôle de l'affichage à DEL 79 5.6.3 Date/Heure 80 5.6.4 Mise à niveau 81 5.6.5 Redémarrer 82 5.6.6 Rétablir les paramètres d'usine 83

6.0 Questions fréquentes (FAQ) et autres informations 84

7.0 Service et support 84 8.0 Avertissements et mises en garde 85 9.0 Conditions de garantie 86 10.0 Déclaration de conformité 87

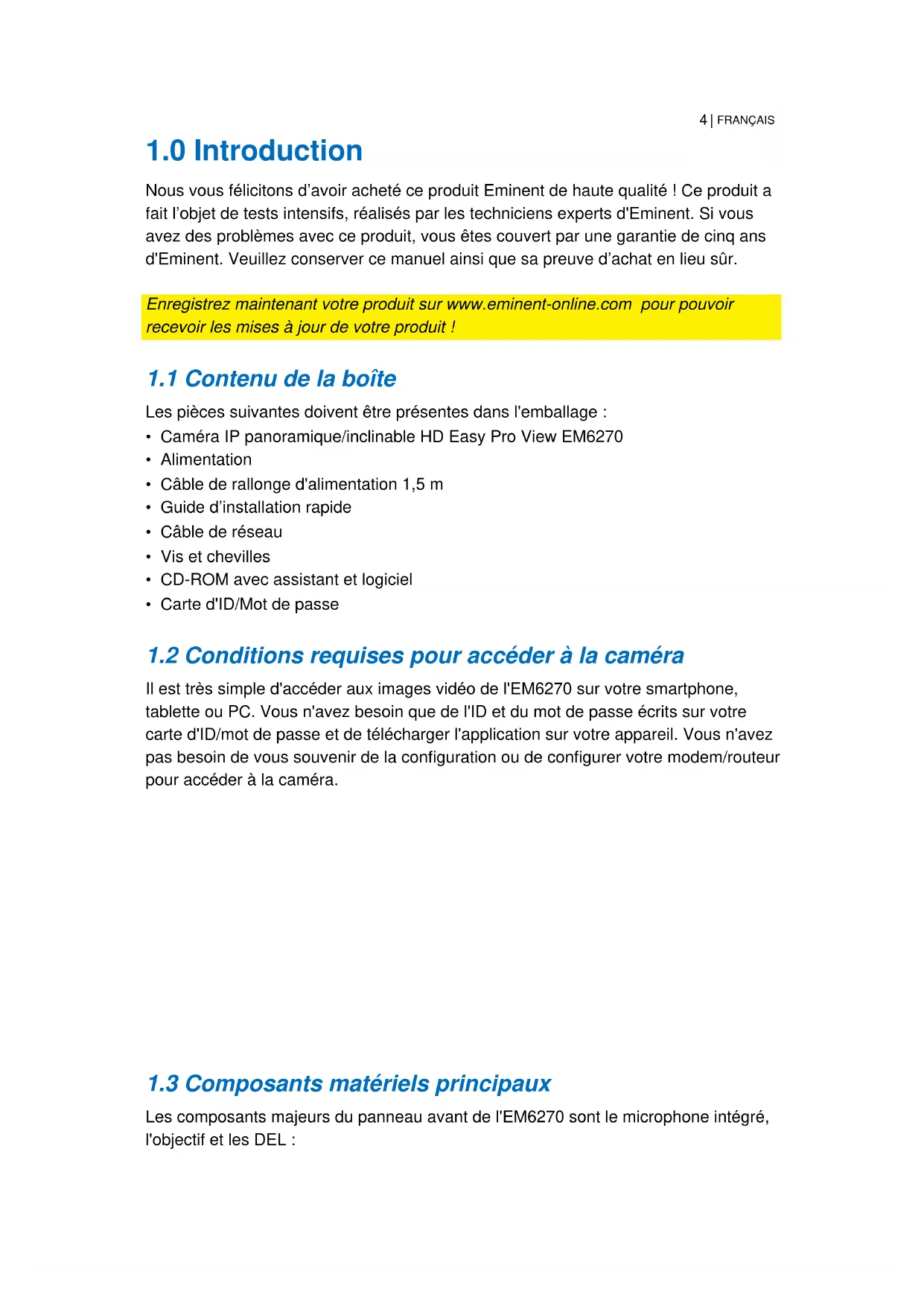

1.0 Introduction

Nos félicitations d'avoir acheté ce produit Eminent de haute qualité! Ce produit a fait l'objet de tests intensifs, réalisés par les techniciens experts d'Eminent. Si vous avez des problèmes avec ce produit, vous êtes couvert par une garantie de cinq ans d'Eminent. Veuillez conserver ce manuel ainsi que sa preuve d'achat en lieu sûr.

Enregistrez maintenant votre produit sur www.eminent-online.com pour pouvoir recevoir les mises à jour de votre produit !

1.1 Contenu de la boîte

Les pièces suivantes doivent être présentes dans l'emballage :

• Caméra IP panoramique/inclinable HD Easy Pro View EM6270
• Alimentation Cable derallonged'alimentation1,5m
• Guide d'installation rapide Cable de réseau
• Vis et chevilles
• CD-ROM avec assistant et logiciel
• Carte d'ID/Mot de passe

1.2 Conditions requises pour accéder à la caméra

Il est très simple d'accéder aux images vidéo de l'EM6270 sur votre smartphone, tablette ou PC. Vous n'avez besoin que de l'ID et du mot de passe écrits sur votre carte d'ID/mot de passe et de télécharger l'application sur votre appareil. Vous n'avez pas besoin de vous soucier de la configuration ou de configurer votre modem/routeur pour accéder à laamera.

1.3 Composants matériels principaux

Les composants principaux du panneau avant de l'EM6270 sont le microphone intégré, l'objectif et les DEL :

• Objectif - l'objectif se trouve dans le corps de la caméra et la mise au point de la lentille est fixe, vous n'avez donc pas besoin de passer du temps à l'ajuster. La plage de mise au point effective est de 30 cm à l'infini. Il y a deux objectifs pour une utilisation de jour ou de nuit, respectivement.
• DEL d'indication d'état (rouge) – cette DEL sert à indiquer l'état de la connexion à Internet. Lorsque la connexion à Internet est établie, la DEL s'allumera en rouge de façon fixe. En cas de problème de connexion à Internet, la DEL clignotera en rouge.
• DEL d'indication d'état (bleue) – cette DEL sert à indiquer si une liaison Ethernet est établie et que le trafic de paquets entrants/sortants s'effectue normalement. Lorsque le câble Ethernet est branché, la DEL est allumée. Lorsque des paquets sont reçus/envoyés, la DEL clignote en bleu.
• DEL d'indication de carte SD (jaune) – cette DEL indiquera l'état de l'enregistrement sur carte Micro-SD, elle sera allumée si une carte Micro-SD est insérée, et clignotera lors de l'enregistrement.
• Bouton WPS - sert à synchroniser automatiquement les paramètres Wi-Fi avec un routeur Wi-Fi compatible WPS.
• Capteur PIR - pour la détection de mouvements.
• Capteur de lumière – pour détecter l'intensité lumineuse afin de basculer automatiquement entre les modes Jour et Nuit. DEL IR - pour l'éclairage infra-rouge lors de l'utilisation en mode nocturne. Thermomètre infrarouge - détecte la température de l'environnement.
• Microphone - pour enregistrer l'audio/la voix. La distance effective est d'environ 5 mètres. Haut-parleur intégré - pour utiliser l'audio à deux voies et l'alarme sur haut-parleur.
• Prise de haut-parleur - se connecte à un haut-parleur externe pour l'audio à deux voies et l'utilisation de l'alarme sur haut-parleur.
• Emplacement pour carte Micro-SD - pour insérer la carte Micro-SD. (prend en charge jusqu'à 32 Go)

Composants principaux des panneaux avant et arrière

Les composants principaux du panneau arrière de l'EM6270 sont la prise d'alimentation, la prise de vis de crochet, la prise Ethernet et le bouton de réinitialisation :

• Prise de vis de crochet - il s'agit de l'endroit sur lequel vous devez visser le crochet de l'EM6250. Avec ce crochet, vous pouvez mettre l'EM6270 sur un bureau, un mur ou au plafond.
• Prise d'alimentation - pour brancher l'adaptateur d'alimentation. L'alimentation requise pour l'EM6270 est 12 V/1,0 A ou 5 V/1 A, assurez-vous d'utiliser le bon adaptateur d'alimentation.
• Prise Ethernet - pour brancher le câble Ethernet RJ45. Lorsque la liaison Ethernet est établie, la DEL d'état Ethernet sur le panneau avant s'éclairera en bleu.

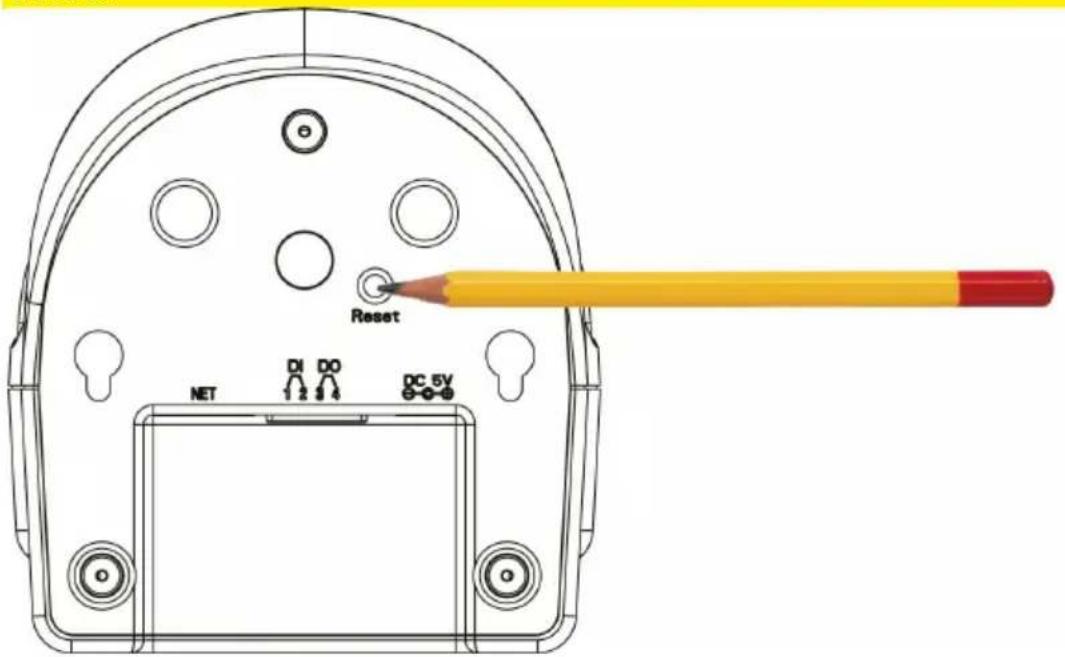

• Bouton de réinitialisation - il s'agit du bouton pour réinitialiser l’EM6270 aux paramètres d'usine. Vous devez utiliser une petite tige, comme un stylo ou un cure-dent pour appuyer sur le bouton de réinitialisation pendant plus de 3 secondes et activer la fonction de réinitialisation. En général, si vous avez oublié les détails du compte administrateur, vous devrez sans doute effectuer cette action pour rétablir les paramètres d'usine. Veuillez vous référer à la section 5.6.6 pour plus de détails.

Composants principaux des panneaux latéraux et du bas

2.0 Installation de la caméra

Quelques étapes courtes et simples sont nécessaires pour connecter et assigner laamera, pour ensuite pouvoir profiter de celle-ci. Suivez les étapes ci-dessous pour connecter laamera.

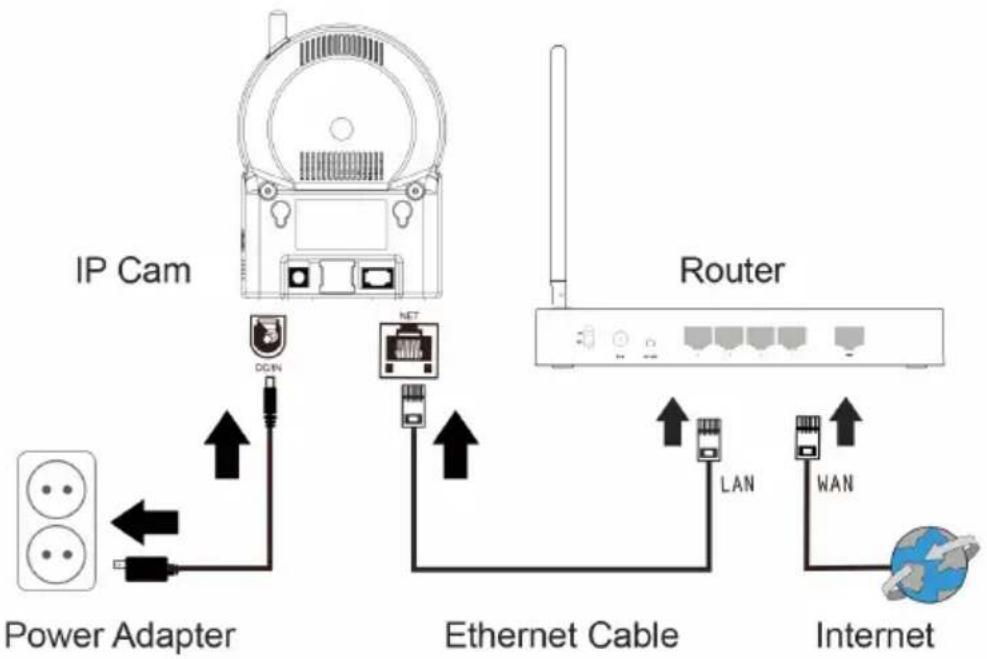

2.1 Connexion de la caméra à votre réseau à l'aide d'un câble réseau

Nous vous conseillons d'abord de connecter laamera avec un câble réseau. Dès que laamera fonctionne correctement, vous pouvez utiliser votre réseau sans fil.

1. Branchez laámara à une prise secteur en utilisant l'adaptateur secteur fourni.
2. Connectez la cámara à votre routeur ou commutateur en utilisant le câble réseau fourni.

2.2 Quelle application dois-je installer ?

Choisissez la bonne application pour vos préférences/votre appareil

Fonction Description	Easy Pro View	Easy Pro View HD	Easy Pro View
Plateforme	Appareils pris en charge iPhone	iPod iPad uniquemment Android
IDCAM/Mot de passer	Accès ID/Mot de passer OUI	OUI OUI
Visionnage distant en direct	Visionnage de video à distance en direct OUI	OUI OUI
Enregistrement et lecture-video	Enregistrement video et lecture sur apparéil OUI	OUI OUI
Notification PUSH	Alerte audio/de mouvement directement sur smartphone OUI	OUI OUI
Lecture videoo sur carte SD distante	Retrouver des données videoo sur carte SD à distance OUI	OUI OUI
Paramètres videoo avancés	Recherche Wi-Fi, test et autres paramètres avancés OUI	OUI OUI
Recherche automatique d'appareils - locaux	Recherche d'appareils locaux et recherche -automatique OUI	OUI OUI
Alerte push lors de la détéction de mouvements	Notification push lors de la détéction de mouvements OUI	OUI OUI
Alerte push lors de la détéction audio	Notification push lors de la détéction audio	OUI OUI OUI
Coût	Prix de vente sur l'App Store GRATUIT GRATUIT GRATUIT

Pour ce manuel, nous utilisons Easy Pro View sur iPod/iPhone.

2.3 Installer l'application easy pro view sur un appareil android

Avant de pouvoir visionner la vidéo de la caméra, vous devez télécharger et installer l'application « Easy Pro View » sur « Google Play »

1. Téléchargez et installez l'application « Easy Pro View » sur « Google Play »
2. Ouvrez Easy Pro View.
3. Sélectionnez le bouton « + » pour ajouter la caméra à l'application.
4. Une nouvelle fenêtre s'ouvre pour saisir les données de laamera.

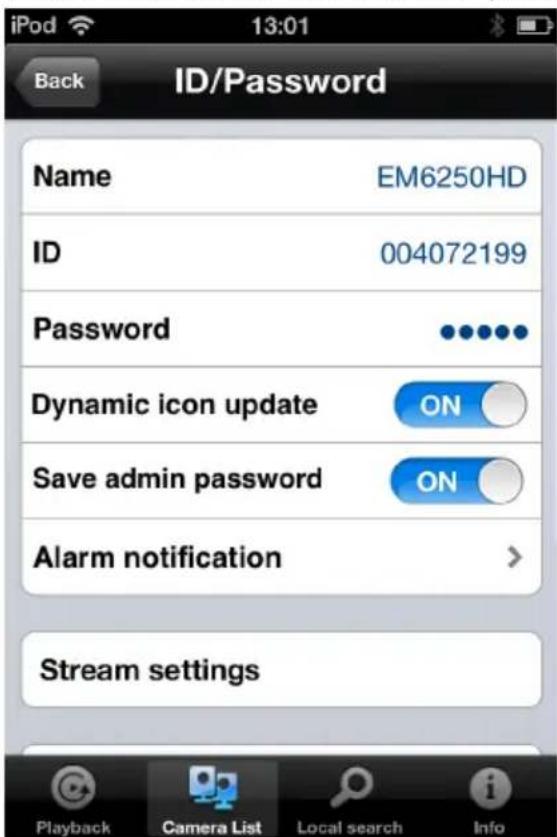

5. Saisissez les champs suivants:

Nom de la caméra : Saisissez une description de la caméra (exemple : porte d'entrée) IDCam : Saisissez l'ID fourni sur la carte d'ID/mot de passe.

Mot de passe : Saisissez le mot de passe à 4 chiffres fourni sur la carte d'ID/mot de passe.

Optionnel: Activez la mise à jour d'icône dynamique pour obtenir une mise à jour de l'icône de la caméra à chaque fois que vous vous y connectez.

Activez l'option « Enregistrer le mot de passe administrateur » pour enregistrer le mot de passe de l'administrateur.

1. Sélectionnez « OK » pour ajouter la caméra.

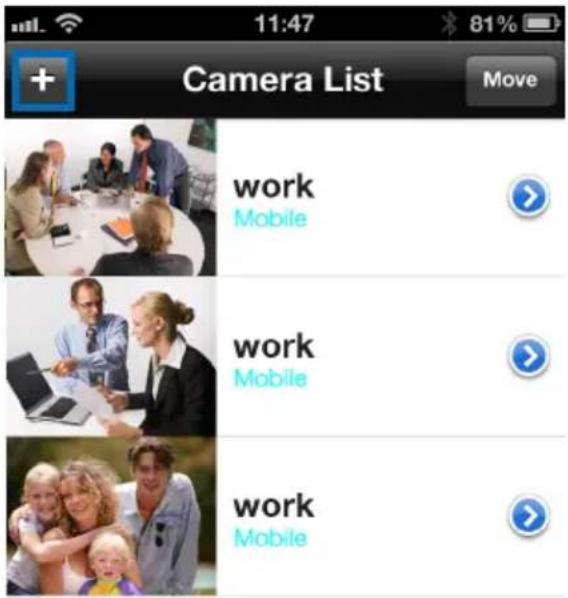

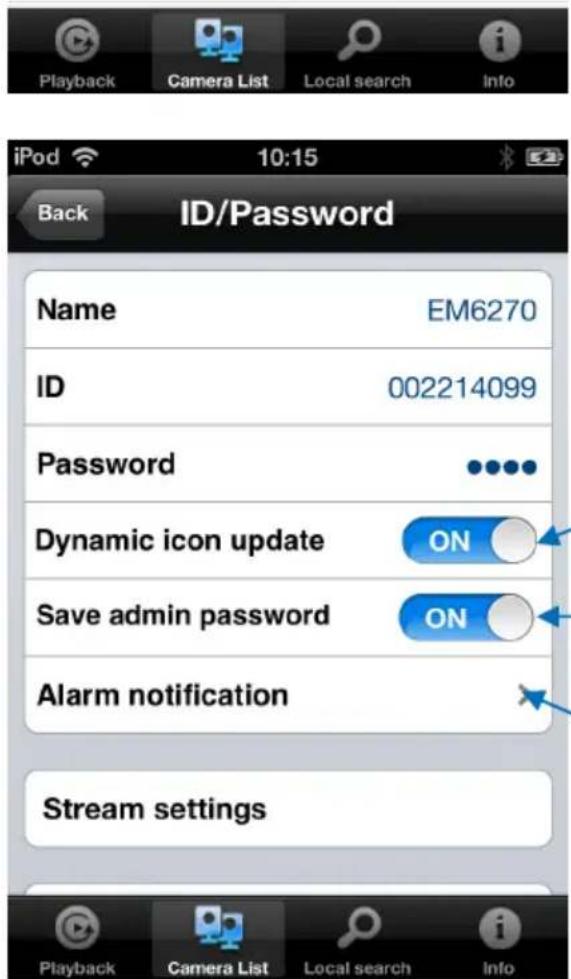

2.4 Installer l'application easy pro view sur un appareil apple

Avant de pouvoir visionner la vidéo de la caméra, vous devez télécharger et installer l'application « Easy Pro View » sur l'« App Store »

1. Téléchargez et installez l'application « Easy Pro View » sur l'« App Store »
2. Ouvrez Easy Pro View.
3. Sélectionnez le bouton « + » pour ajouter la caméra à l'application.
4. Une nouvelle fenêtre s'ouvre pour saisir les données de la lamera.
5. Saisissez les champs suivants:

Nom de la caméra : Saisissez une description de la caméra (exemple : porte d'entrée)

IDCam : Saisissez l'ID fourni sur la carte d'ID/mot de passer.

Mot de passe : Saisissez le mot de passe à 4 chiffres fourni sur la carte d'ID/mot de passe.

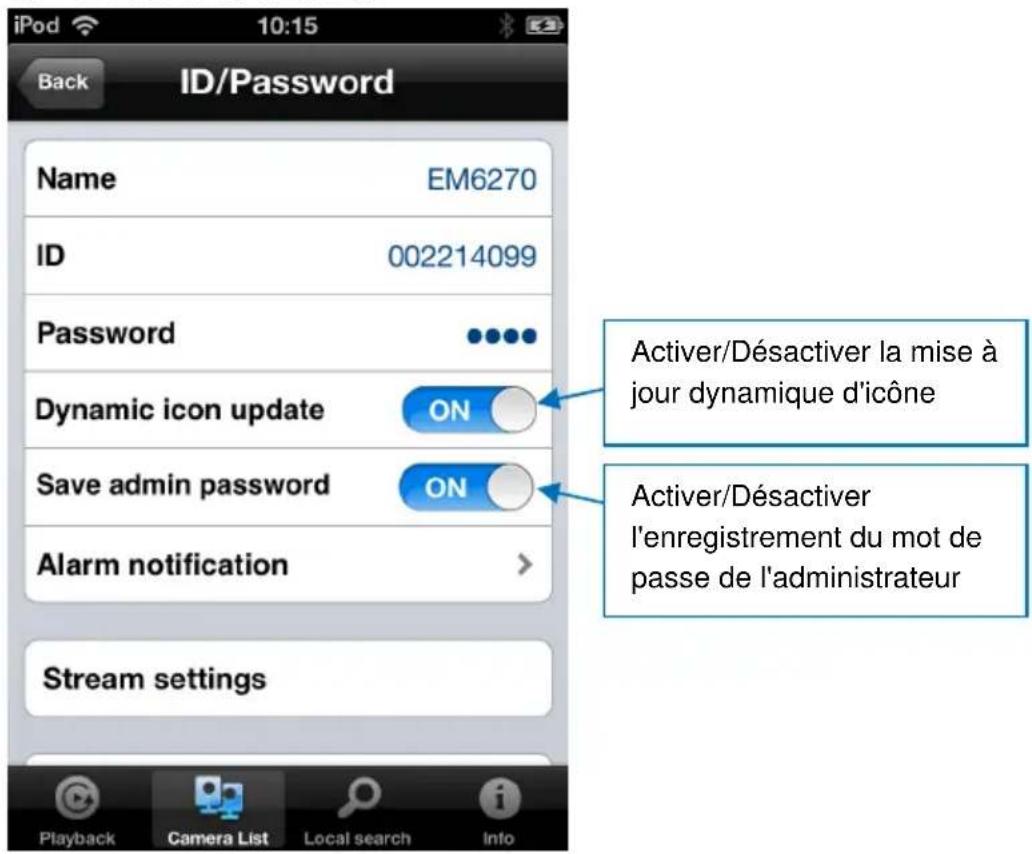

Optionnel: Activez la mise à jour d'icône dynamique pour obtenir une mise à jour de l'icône de la caméra à chaque fois que vous vous y connectez.

Activez l'option « Enregistrer le mot de passe administrateur » pour enregistrer le mot de passe de l'administrateur.

1. Sélectionnez « TERMINÉ » pour ajouter la caméra.

*Pour le téléchargement et l'installation sur iPad, Easy Pro View HD ajoute la possibilité de voir plusieurs caméras IP sur un écran, et l'écran est ajusté en mode paysage.

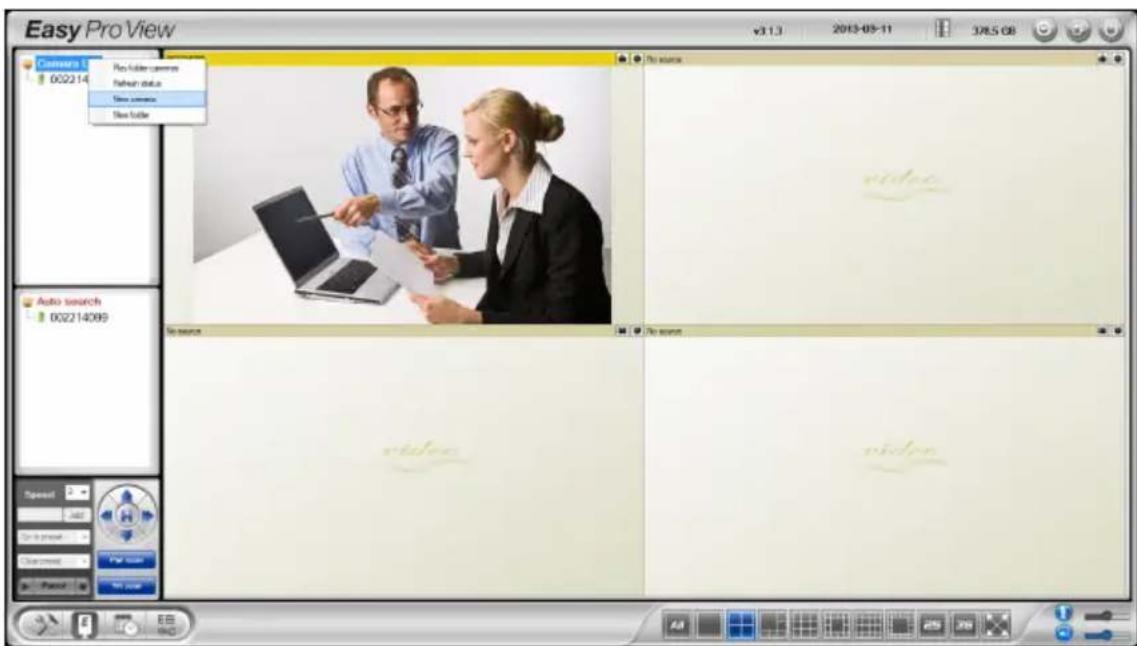

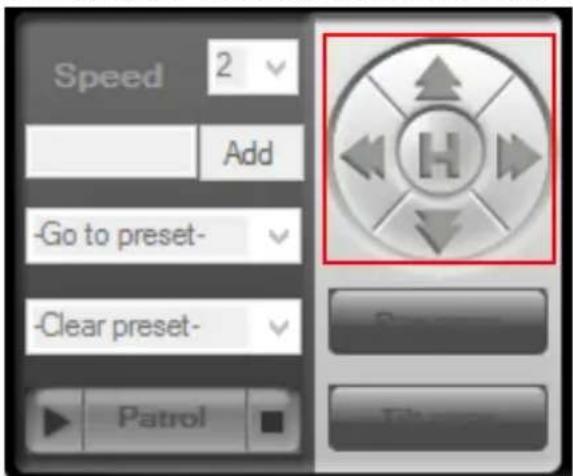

2.5 Installer le logiciel et la caméra sur un PC ou portable (windows)

Avant de pouvoir visionner la vidéo de laamera, vous devez installer le logiciel « Easy Pro View » depuis le CD-ROM.

1. Insérez le CD dans le lecteur de CD-ROM.
2. Si l'exécution automatique est activée, l'assistant devrait démarrer.
3. Exécutez l'assistant pour installer l'application Easy Pro View/Play.
4. Il existe 2 applications installées sur le PC : Easy Pro View et Easy Pro Play.
5. Ouvrez Easy Pro View. (Si un écran vous demande que faire concernant le pare-feu, cliquez toujours sur Autoriser).
6. Si l'ordinateur et l'EM6270 sont connectés au même réseau, l'IDCAM sera affiché dans la liste « Recherche automatique ». Vous pouvez double-cliquer sur « Recherche automatique » pour rechercher toutes les caméras IP connectées à tout moment ; il ne vous reste qu'à double-cliquer sur l'IDCAM dans la liste « Recherche automatique » pour voir la vidéo. Une fenêtre demandant votre mot de passe s'affiche. Saisissez le mot de passe indiqué sur votre carte d'ID/mot de passe dans ce champ et cliquez sur « OK ». La vidéo sera alors affichée dans la fenêtre.

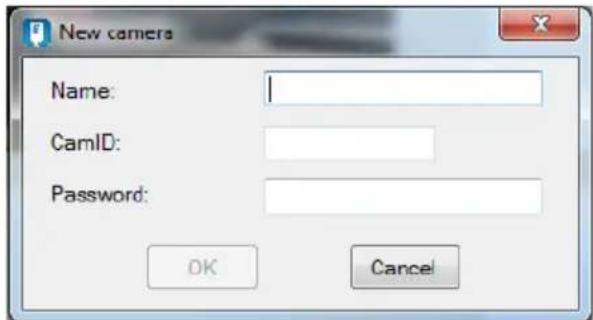

7. Si l'EM6270 n'est pas sur le même réseau que l'ordinateur, vous pouvez ajouter l'EM6270 en faisant un clic droit sur la « Liste de caméras » et en sélectionnant « Nouvelle caméra »

1. Nom de la caméra : Saisissez une description de la caméra (exemple : porte d'entrée)
2. IDCam : Saisissez l'ID fourni sur la carte d'ID/mot de passer.
3. Mot de passe : Saisissez le mot de passe à 4 chiffres fourni sur la carte d'ID/mot de passe.

1. Sélectionnez « OK » pour ajouter la caméra.

Avec la barre d'outils, vous pouvez sélectionner le nombre et la disposition des flux vidéo sur votre moniteur, entre 1 et 36 écrans.

2.6 Ajouter l'appareil à un réseau sans fil

Il existe 3 options pour connecter l'EM6270 à votre réseau sans fil. La première est d'utiliser le bouton WPS (le modem/routeur doit prendre en charge cette option). La seconde est d'utiliser le logiciel installé sur votre PC (Windows). La troisième option est de configurer les paramètres à l'aide de l'application.

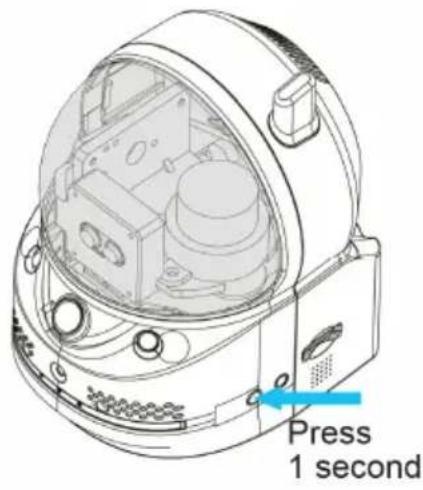

2.6.1 Se connecter en wi-fi avec le bouton WPS

1. Débranche le câble Ethernet de la caméra.
2. Appuyez sur le bouton WPS de la caméra. (1 seconde)

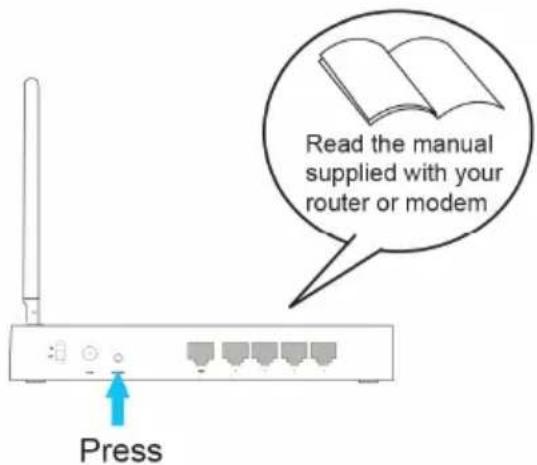

3. Appuyez sur le bouton WPS de votre modem/routeur (Veuillez consulter le manuel du modem ou routeur pour plus d'informations sur la synchronisation WPS).
4. La DEL bleue commence à clignoter (Laamera se synchronise avec les paramètres de cryptage sans fil de votre modem/routeur). La synchronisation est terminée lorsque la DEL d'état bleue est éclairée en continu.

2.6.2 Se connecter en wi-fi avec un PC (windows)

1. Vérifiez que la caméra est connectée au réseau avec un câble Ethernet.
2. Installez le logiciel du CD-ROM
3. Démarrez « Easy Pro View »
4. Faites un clic droit sur « ID camera » dans la liste de recherche automatique et cliquez sur « Configuration Web »
5. Connectez-vous avec le nom d'utilisateur : (par défaut « admin ») Mot de passe : (« laissez vide » par défaut)
6. Cliquez sur Réseau

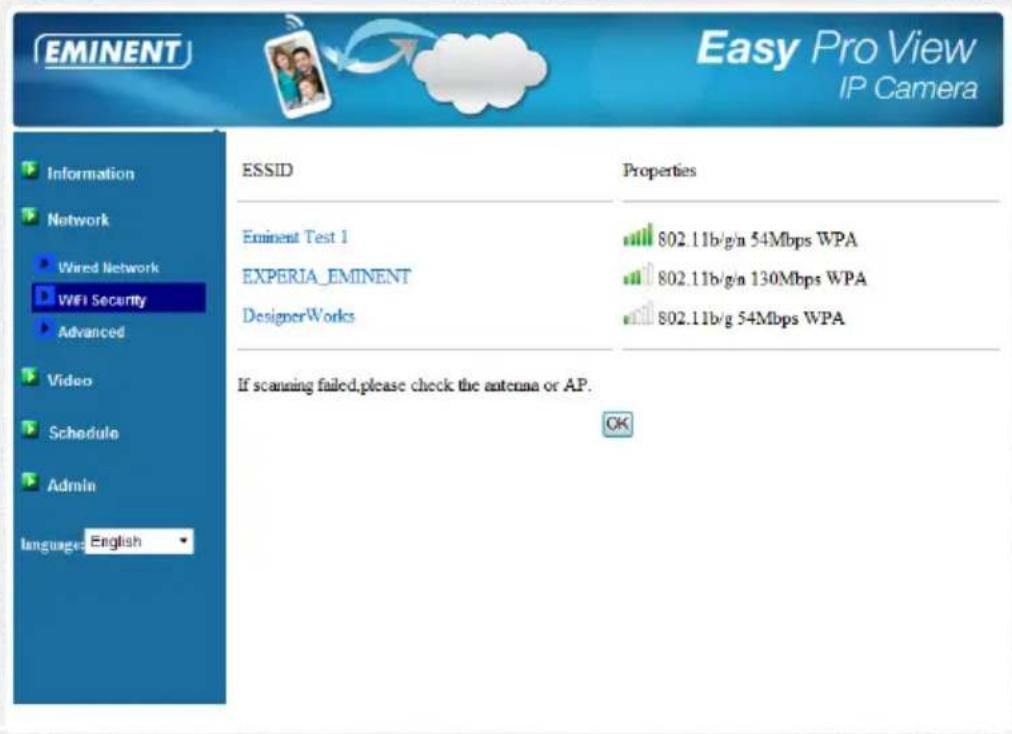

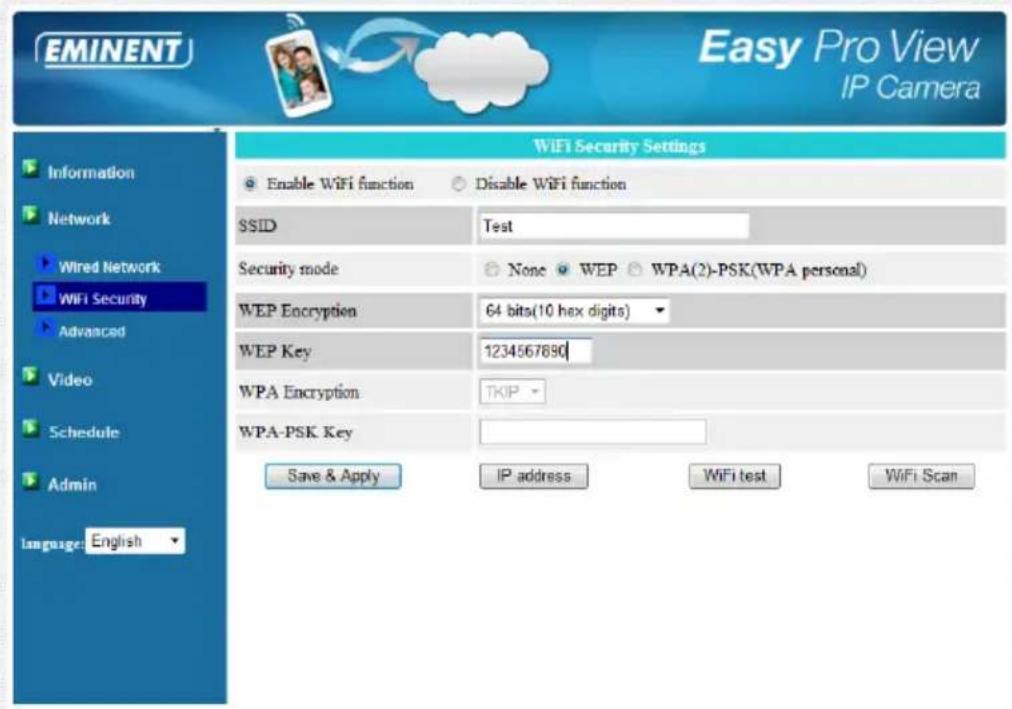

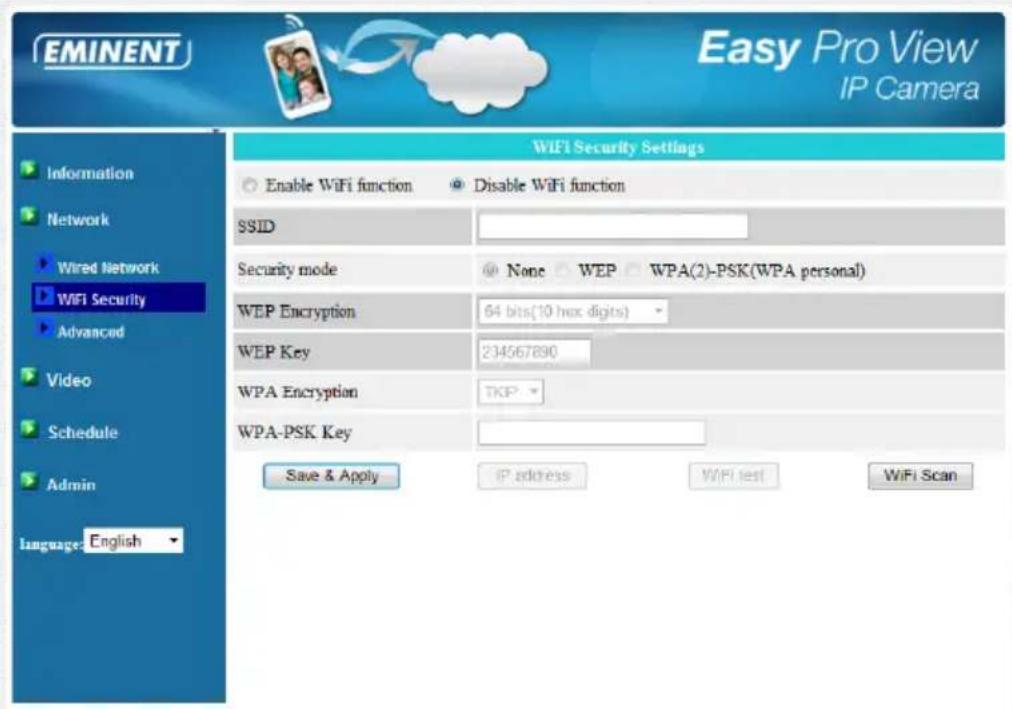

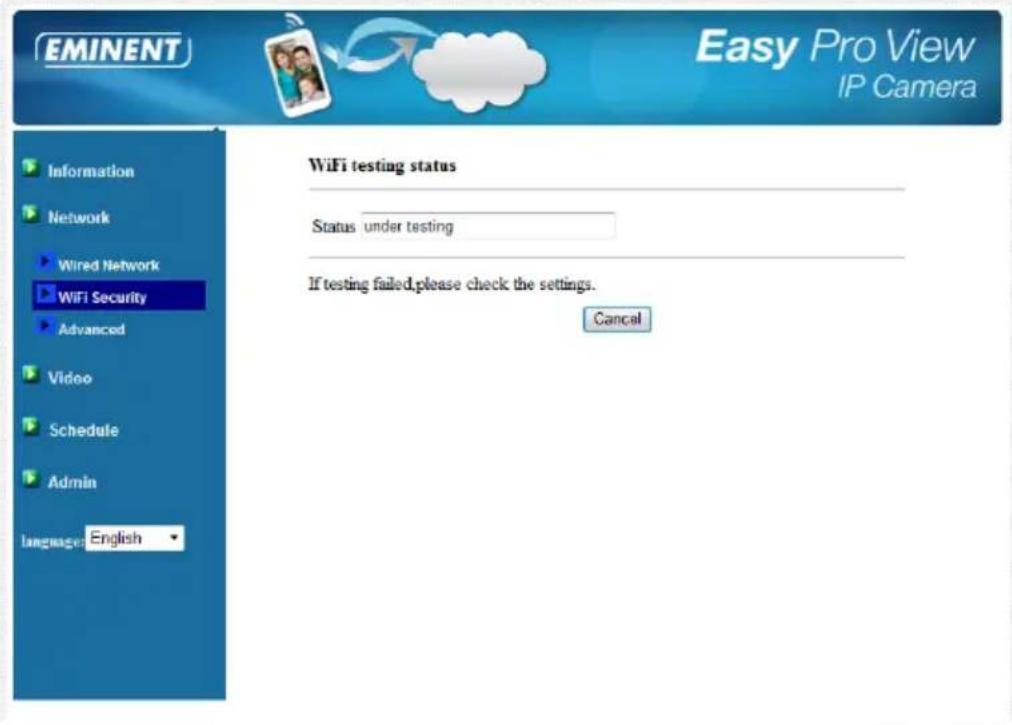

7. Sécurité Wi-Fi
8. Un panneau de configuration s'affiche avec vos paramètres Wi-Fi
9. Activez la fonction Wi-Fi (pour activer le module Wi-Fi)
10. Maintenant vous pouvez utiliser 2 façons différentes de configurer la caméra pour vous connecter au réseau Wi-Fi : manuellement ou avec le logiciel pour une détection automatique du réseau Wi-Fi.
11. Cliquez sur « Recherche Wi-Fi » pour rechercher les réseaux sans fil disponibles.
12. Sélectionnez le réseau sans fil auquel vous souhaitez vous connecter.
13. Saisissez les paramètres de cryptage et la clé WPA-PSK du réseau sans fil et cliquez sur « Enregistrer et appliquer »
14. Débranchez le câble Ethernet pour vous connecter au réseau sans fil.

2.6.3 Se connecter en wi-fi avec l'application

1. Vérifiez que la caméra est connectée au réseau avec un câble Ethernet.
2. Démarrer l'application « Easy Pro View »

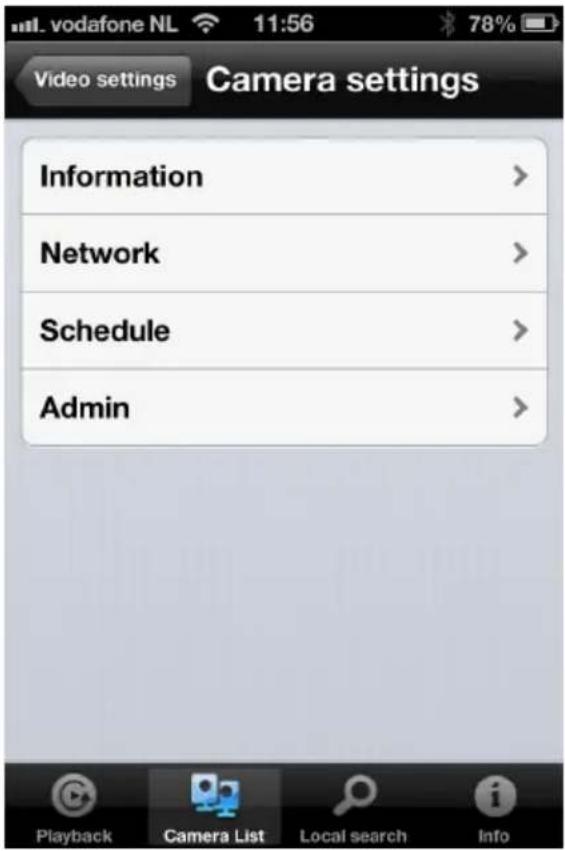

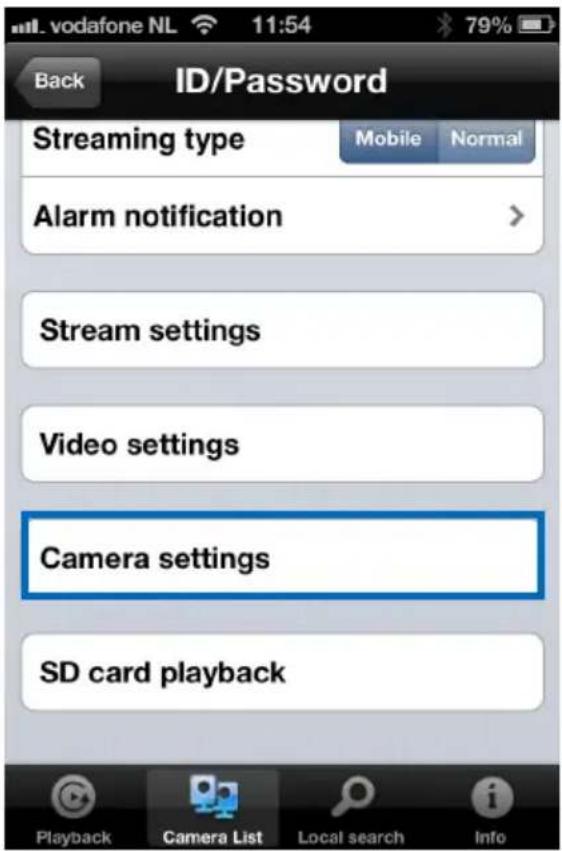

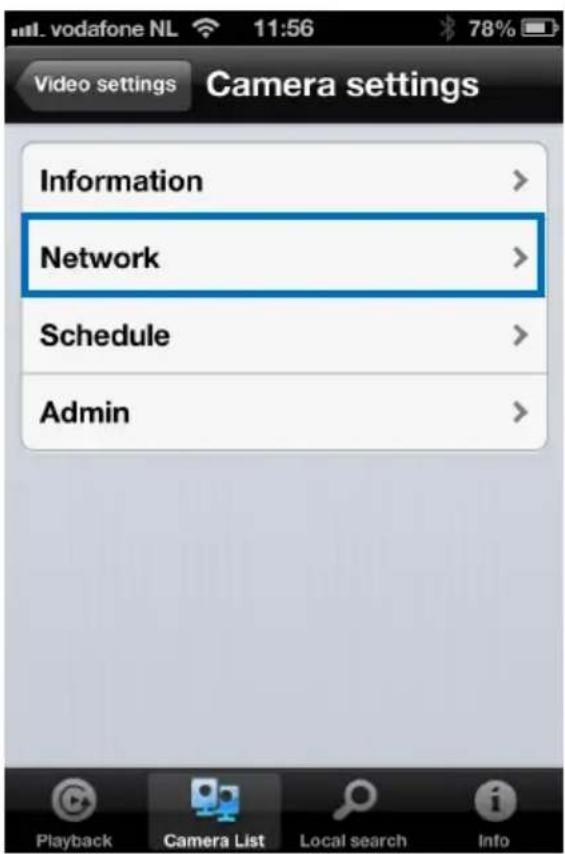

3. Sélectionnez le menu « Paramètres de la caméra » en appuyant sur la flèche à côté de la caméra que vous souhaitez configurer.

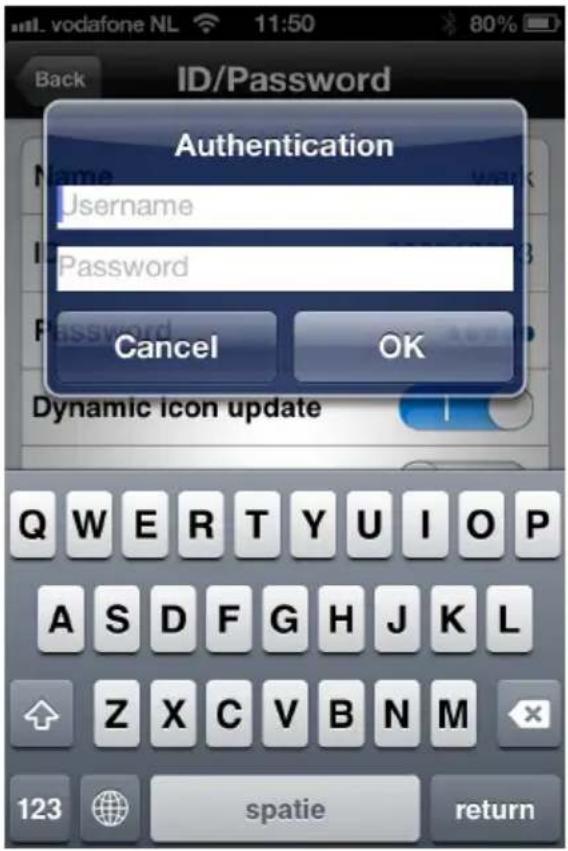

4. (si cela vous est demandé, connectez-vous avec le nom d'utilisateur : (par défaut « admin ») Mot de passe : (« laissez vide » par défaut)

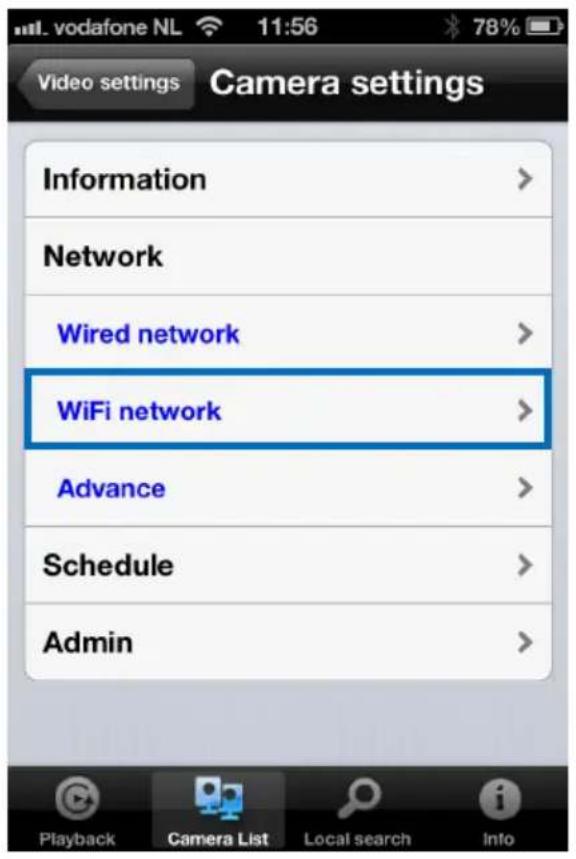

5. Sélectionnez « Réseau »

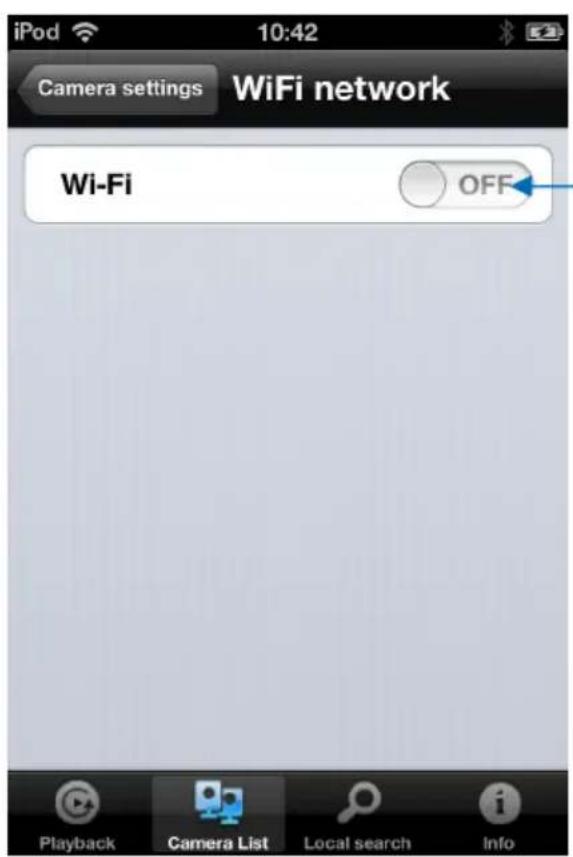

6. Réseau Wi-Fi
7. Activer Wi-Fi

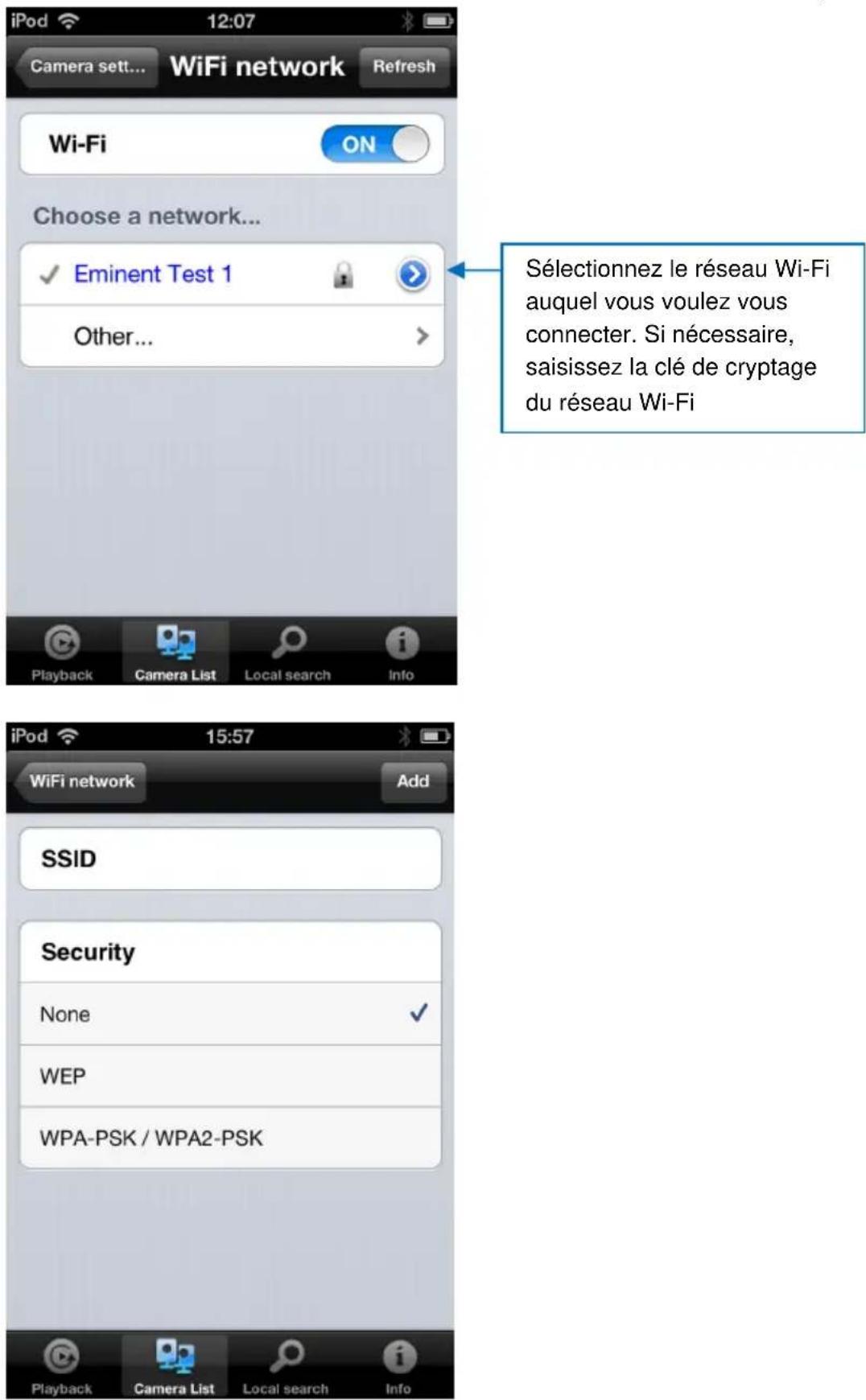

8. Une liste de tous les réseaux sans fil disponibles s'affiche.
9. Sélectionnez le réseau sans fil auquel vous souhaitez vous connecter (s'il n'est pas affiché, appuyez sur « Actualiser »)
10. Saisissez la clé de cryptage sans fil et appuyez sur « OK »
11. Débranchez le câble Ethernet pour vous connecter au réseau sans fil.

2.7 Montage de la caméra sur un mur ou au plafond

1. Dans que la caméra est connectée correctement avec votre ordinateur, vous pouvez monter la caméra sur un mur ou au plafond.
2. Marquez les trous de l'endroit sur lequel vous souhaitez monter laamera.
3. Percez les trous et insérez-y les chevilles et vis fournies.
4. Montez la camera sur un mur ou au plafond.
5. Branchez l'alimentation à une prise murale et branchez l'autre extrémité sur la camera.
6. Branchez un câble Ethernet sur le routeur et la camera (facultatif si la camera est connectée en Wi-Fi).

3.0 Visualiser des images

Vous pouvez visualiser les images à la fois sur votre ordinateur et sur l'écran de votre smartphone, comme cela est expliqué dans les sections ci-dessous.

De façon facultative, vous pouvez installer le logiciel fourni de façon à pouvoir couvrir la caméra directement avec votre ordinateur et effectuer des enregistrements avec celui-ci.

3.1 Sur votre smartphone/tablette (android, iphone, ipad)

Démarrez l'application Easy Pro View (HD)*, appuyez sur l'icône caméra de la caméra que vous souhaitez visualiser. L'appareil va commencer à se connecter à la caméra et afficher ses images en direct.

*Easy Pro View HD est pour iPad uniquement et ajoute la possibilité de voir plusieurs caméras IP sur un écran, et l'écran est ajusté en mode paysage.

3.2 Sur votre PC (windows) depuis un emplacement distant

Une fois le logiciel Easy Pro View installé, il est très simple d'ajouter une caméra au dossier « Liste de caméras » du logiciel Easy Pro View, saisissez l'IDCAM et le mot de passe (sur la carte d'ID/mot de passe). Puis double-cliquez sur cette caméra. Vous devriez voir la vidéo de la caméra immédiatement. Aucune modification de paramètres de NAT/routeur supplémentaire n'est requise. La caméra peut également être contrôlée à distance.

3.3 Enregistrement de notification d'alarme (carte microsd)

L'EM6270 propose la possibilité d'enregistrer des images vidéo et de les stocker sur la carte Micro-SD lorsqu'un capteur de sécurité (PIR, mouvement ou son) est déclenché. Cette fonction doit être activée dans les paramètres de la caméra. Pour lire ces enregistrements, vous devez démarrer l'application Easy Pro View. Appuyez sur l'icône de la caméra dont vous souhaitez lire les enregistrements et maintenez enfoncé pour afficher un menu. Sélectionnez l'option « Lecture carte SD ». Vous pouvez notamment sélectionner la date et l'heure de l'enregistrement que vous souhaitez voir pour afficher les images vidéo.

3.4 Via internet avec le portail web

Vous pouvez voir les images de la caméra en direct sur Internet en vous connectant au portail en ligne http://easyproview.eminent-online.com/, saisissez l'IDCAM et le mot de passe, vous n'avez pas besoin d'ouvrir de port sur le routeur, la caméra sera accessible automatiquement. Cette fonction n'est prise en charge que par Internet Explorer.

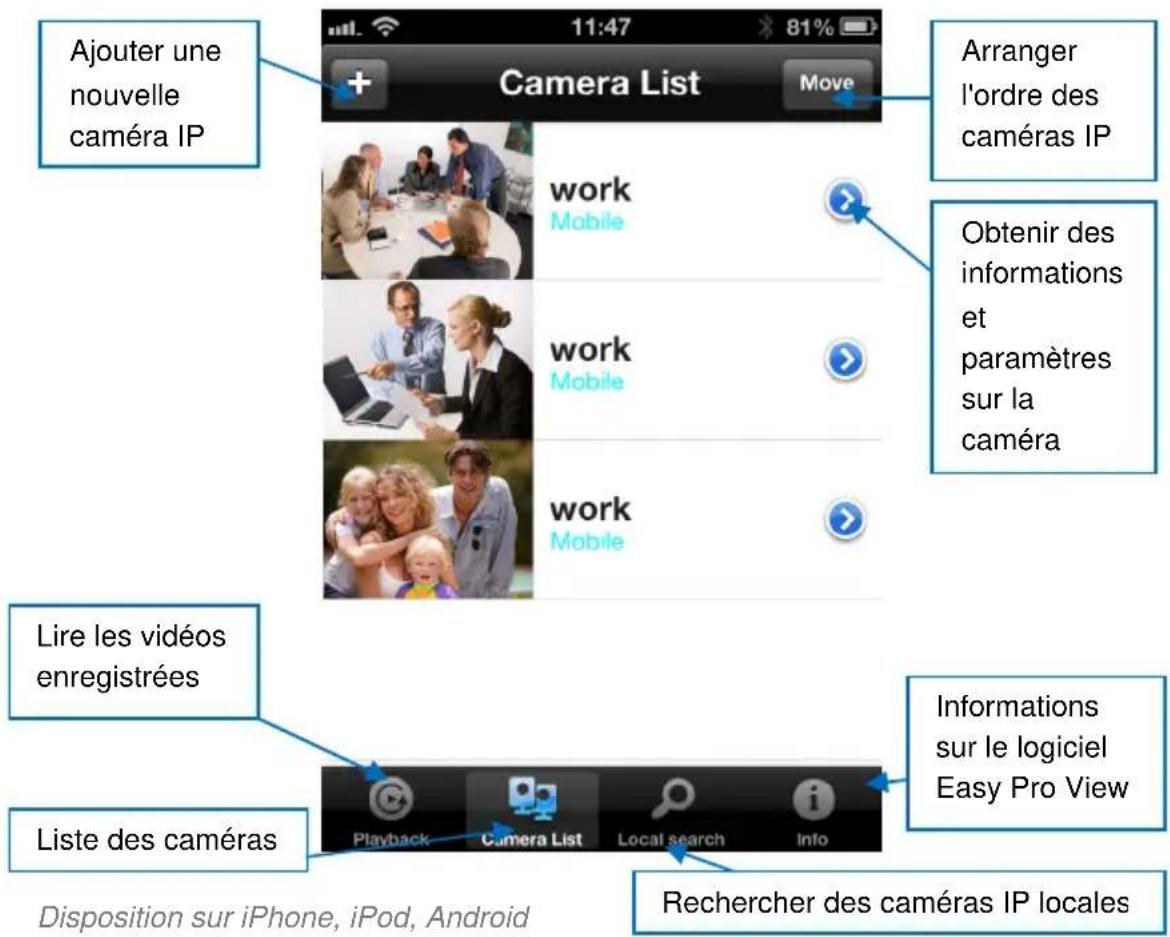

4.1 Disposition d'easy pro view

Disposition sur iPad

4.2 Voir la vidéo en direct

1. Sélectionnez «liste des caméras »
2. Sélectionnez la caméra que vous souhaitez visionner.

iPad

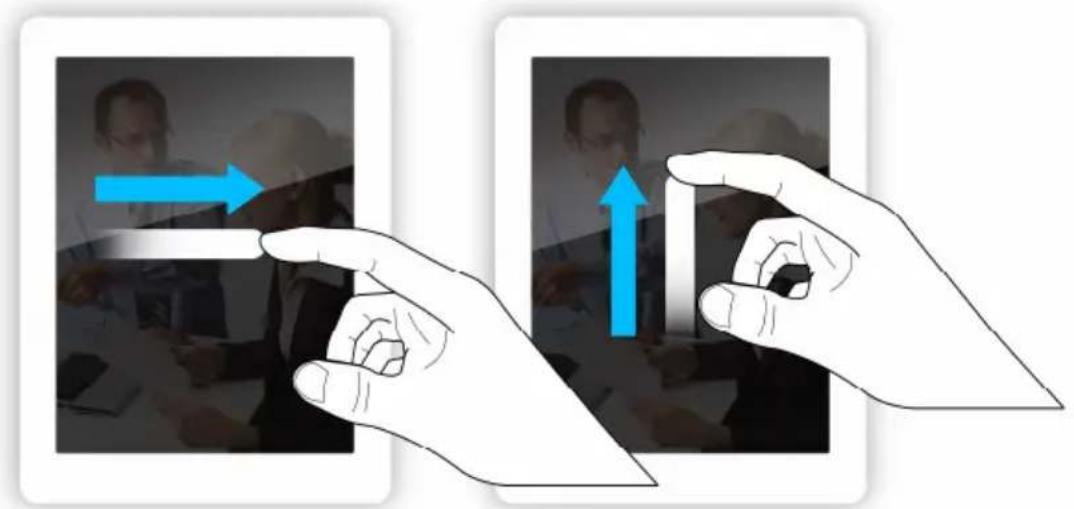

4.3 Contrôle panoramique/inclinaison

Pour déplacer l'objet de la caméra (panorama/inclinaison) sur Android ou iOS, faites glisser votre doigt dans la direction souhaitée et l'objet suivra cette direction.

Logiciel windows :

Pour le logiciel Windows, utilisez les boutons de contrôle panoramique/inclinaison.

Utilisez les points prédéfinis de patrouille.

L'EM6270 propose la possibilité d'enregistrer des positions d'objet en tant que points prédéfinis de patrouille. Cela vous donne la possibilité de défiler d'un point que vous avez défini à un autre (Cette fonctionnalité est disponible uniquement sur le calculiciel Windows et l'interface Web).

• Positionnez l'objectif sur le point prédéfini que vous souhaitez enregistrer.

• Cliquez sur « Patrouille »

• Cliquez sur « Définir » sur le point prédéfini à enregistrer
• Cliquez sur « Aller à » pour tester le point prédéfini

• Si vous souhaitez ajouter des points prédéfinis à la patrouille, cochez leurs cases respectives. Vous pouvez également modifier la durée d'affichage du point prédéfini et la vitesse de déplacement entre les points prédéfinis dans le même menu. Enfin, cliquez sur « Enregistrer les points de patrouille »

• Maintenant, lorsque vous appuyez sur le bouton Lecture, l'objet de la caméra défilera entre les points prédéfinis que vous avez configurés.

Interface web :

Pour l'interface Web, utilisez les boutons de contrôle panoramique/inclinaison de l'interface Web.

Utilisez les points prédéfinis de patrouille.

L'EM6270 propose la possibilité d'enregistrer des positions d'objectif en tant que points prédéfinis de patrouille. Cela vous donne la possibilité de défile**r** d'un point que vous avez défini à un autre. (Cette fonctionnalité est disponible uniquement sur le logiciel Windows et l'interface Web.)

• Positionnez l'objet sur le point prédéfini que vous souhaitez enregistrer. Cliquez sur « ». Cliquez sur « » pour tester le point prédéfini.
• Si vous souhaitez ajouter des points prédéfinis à la patrouille, cochez leurs cases respectives. Vous pouvez également modifier la durée d'affichage du point prédéfini et la vitesse de déplacement entre les points prédéfinis dans le même menu.

• Maintenant, lorsque vous appuyez sur le bouton Patrouille, l'objet de laamera défilera entre les points prédéfinis que vous avez configurés.

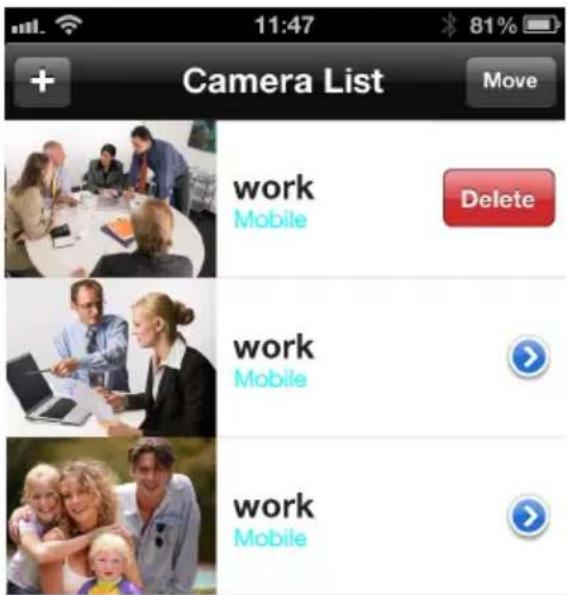

4.4 Supprimerama

Faites glisser l'appare que vous souhaitez supprimer de la droite vers la gauche, le bouton Supprimer s'affichera.

Appuyez dessus pour supprimer laamera de la liste.

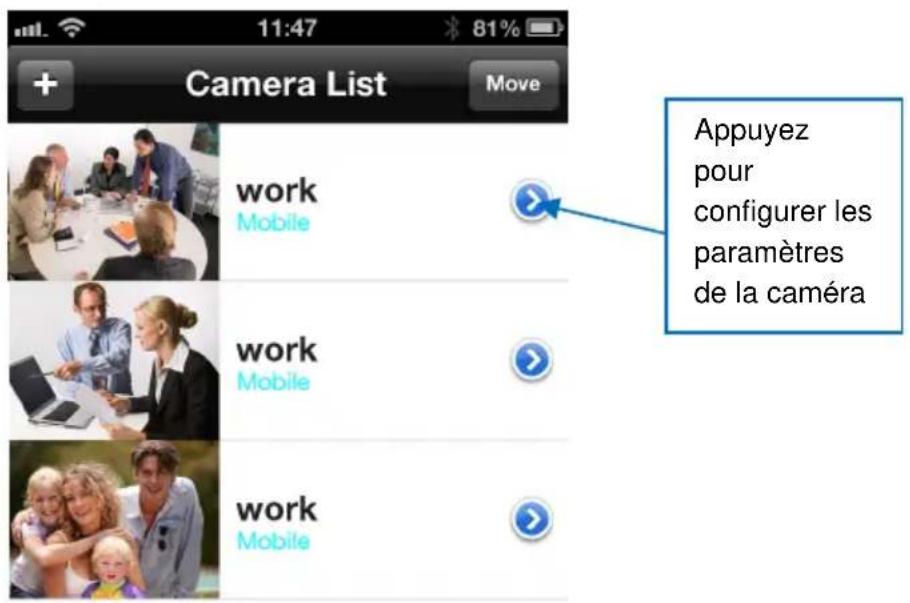

4.5 Ajustement de la caméra

Appuyez sur l'icône bleue, comme sur l'image ci-dessus.

Le menu suivant s'affichera.

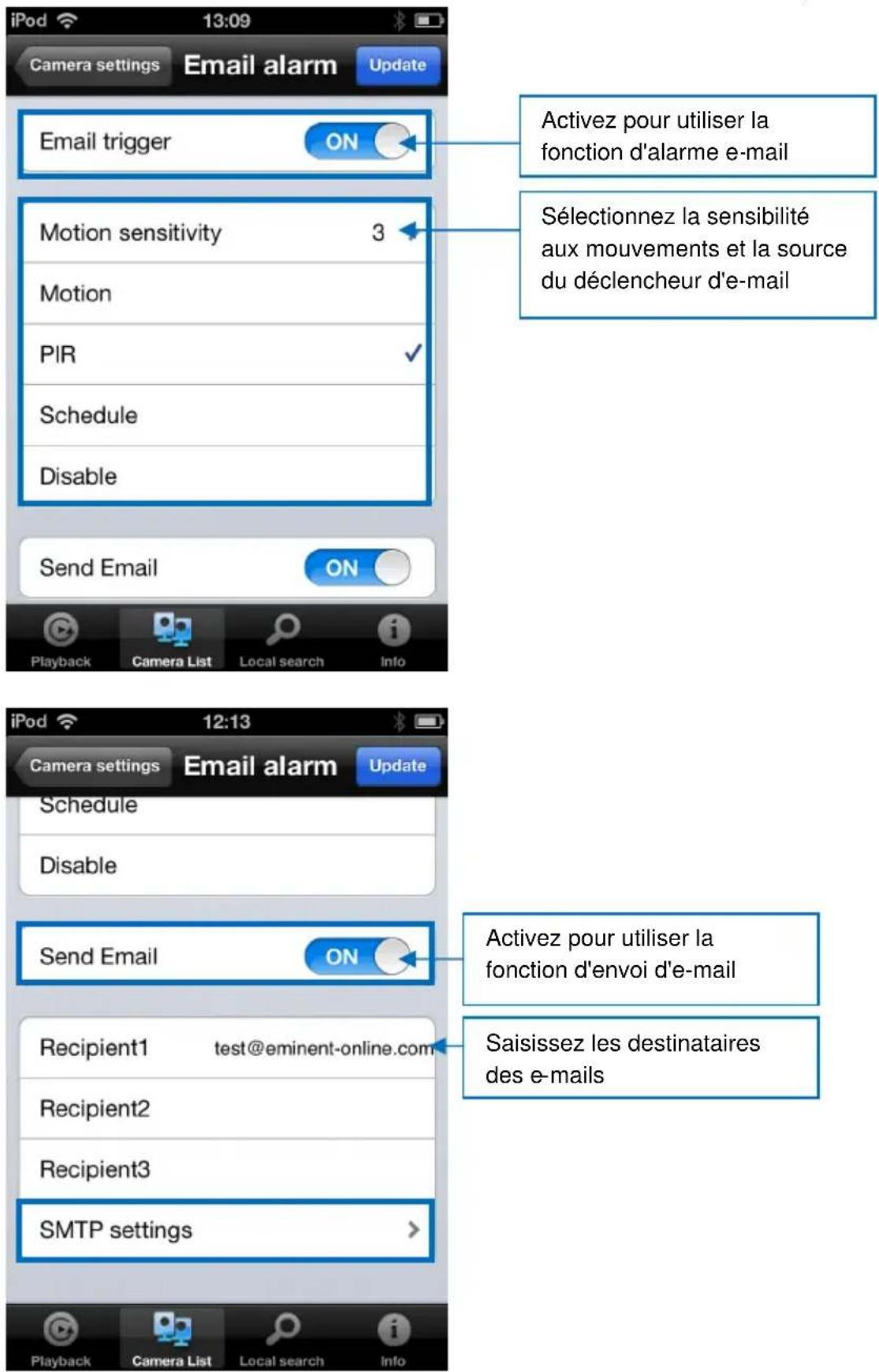

4.6 Notification d'alarme

Sélectionnez « Notification d'alarme »

Si cela vous est demandé, saisissez le nom d'utilisateur et le mot de passe (par défaut utiliser « admin » et mot de passe « vide »).

Sélectionnez la source du déclencheur et cliquez sur Mettre à jour.

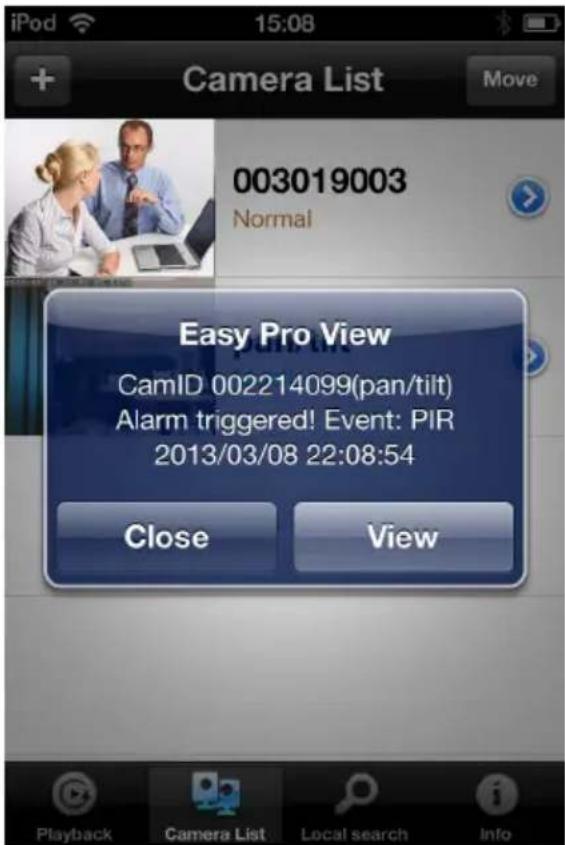

Si l'alarme est déclenchée, vous recevez une notification d'alarme. Comme sur l'image ci-dessous, appuyez sur Voir pour voir le flux en direct, y compris le tampon pré-enregistrement (si la carte SD est installée).

La fonction de température peut être utilisée uniquement avec les notifications Push. Il est impossible de l'utiliser en tant que déclencheur d'alarme pour des notifications par e-mail ou enregistrements sur NAS.

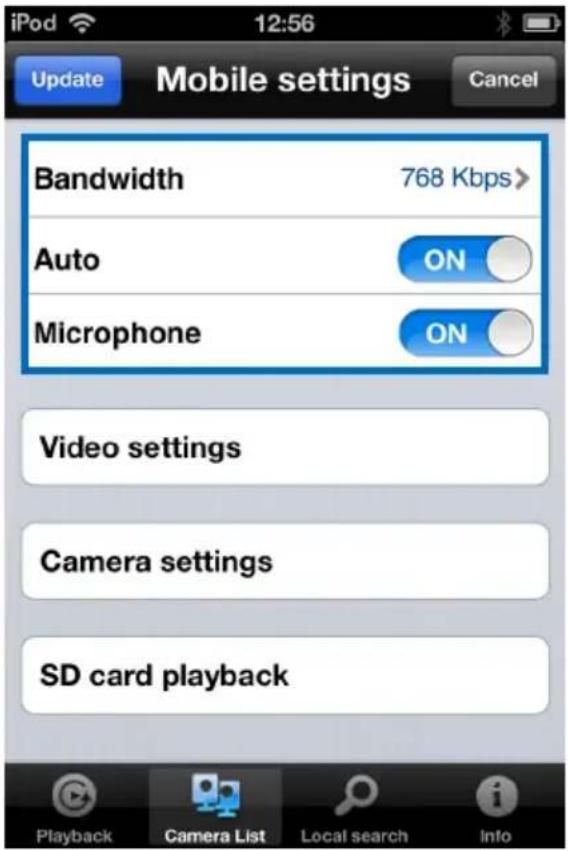

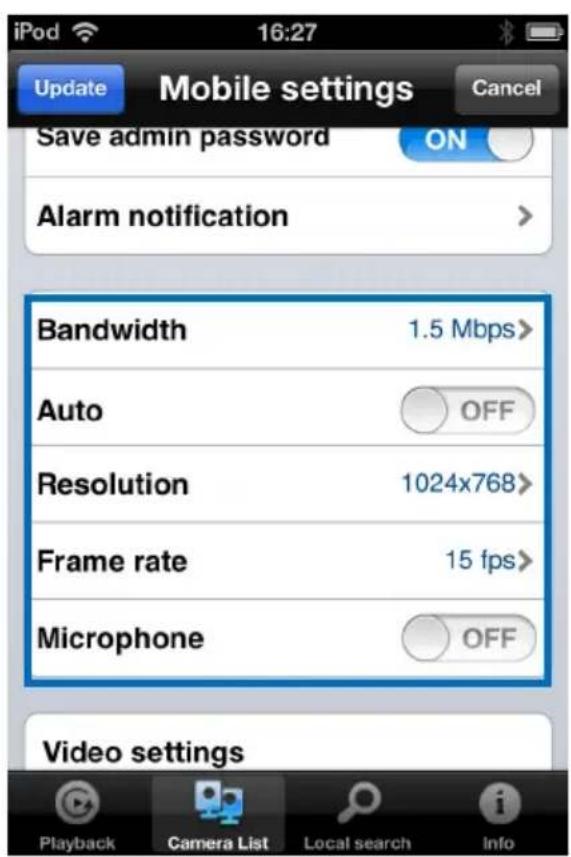

4.7 Paramètres de flux

Cette option vous permet de configurer la bande passante et la qualité du flux en direct de votre connexion mobile. Dans la plupart des cas, la bande passante de votre téléphone mobile sera plus faible que votre connexion à Internet domestique. Dans ces cas-là, nous vous conseillons de modifier ces valeurs. Par exemple, votre FAI vous facture en fonction du volume de données envoyé sur votre téléphone (itinérance). Si vous choisissez une résolution ou un taux d'images inférieur, la bande passante et le volume de données seront réduits.

1. Vous pouvez ajuster la bande passante entre 32 Kbps et 2 Mbps.
2. Vous pouvez désirir d'ajuster la résolution et le taux d'images manuellement ou basculer sur Auto (conseillé)
3. Changer la résolution (manuel)
4. Changer le taux d'images (manuel)
5. Activer/désactiver le microphone.

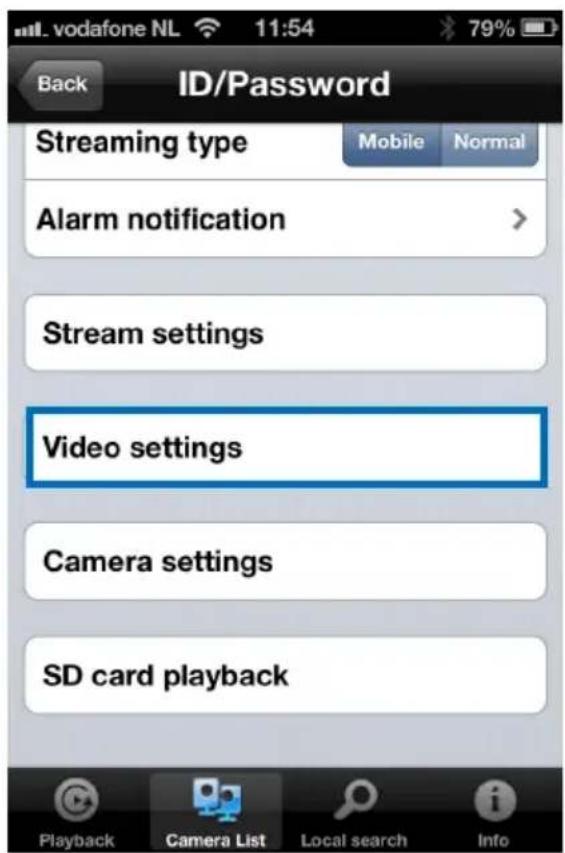

4.8 Configuration vidéo

Couleur vidéo : L'utilisateur peut définir la couleur de la vidéo : couleur ou noir et blanc.

Luminosité: Contrôlez le niveau de luminosité de la vidéo de la caméra de 1 (sombre) à 10 (clair).

Netteté : Contrôlez le niveau de netteté et de clarté de l'image.

Sensibilité faible éclairage: Le niveau de détection de la camera en conditions de faible éclairage.

Lieu : Vous pouvez CHOISIR l'environnement d'installation de la caméra afin que la caméra s'ajuste automatiquement à la meilleure qualité d'image.

Préférence : Vous pouvez désirez qualité d'image, mouvement vidéo, (Meilleure qualité ou qualité la plus élevée en tant que qualité vidéo préférée.

Affichage heures sur la vidéo : Activer cette fonction affichera les informations d'heure sur l'image de la caméra.

Microphone : Désactiver ou activer le microphone. Lorsque vous activez le microphone, l'utilisateur qui surveille l'image peut entendre le son.

Retournement vidéo : Cette fonction sert à basculer l'image pour les caméras montées à l'envers.

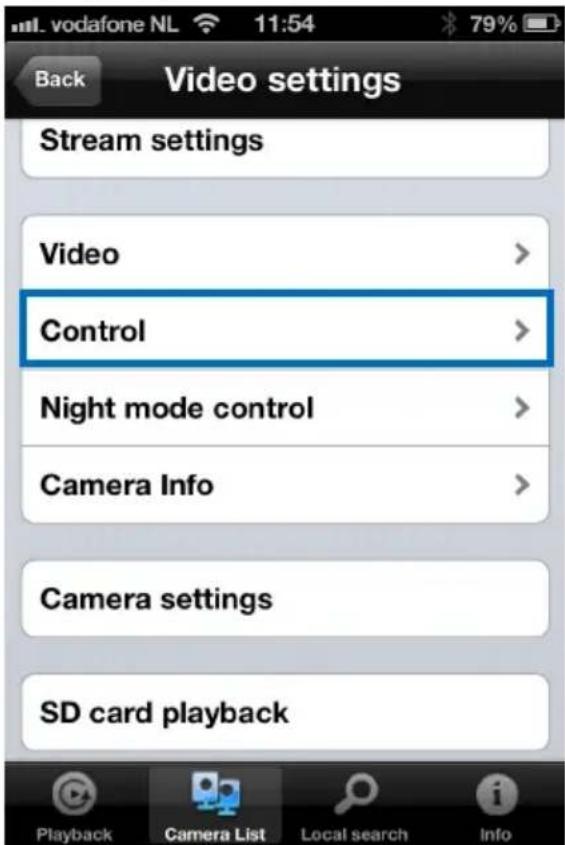

4.8.2 Contrôle

Contrôlez le comportement des DEL à l'avant de la caméra (Arrêt/Marche)

Le niveau de sensibilité aux mouvements

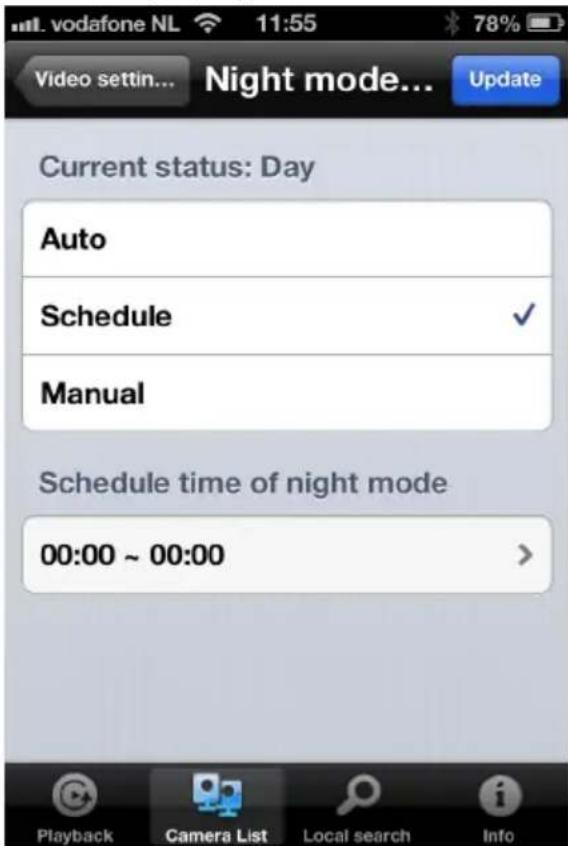

4.8.3 Contrôle du mode nuit

Configurez le contrôle du mode nuit.

Mode nuit par programmation.

Mode nuit manuel.

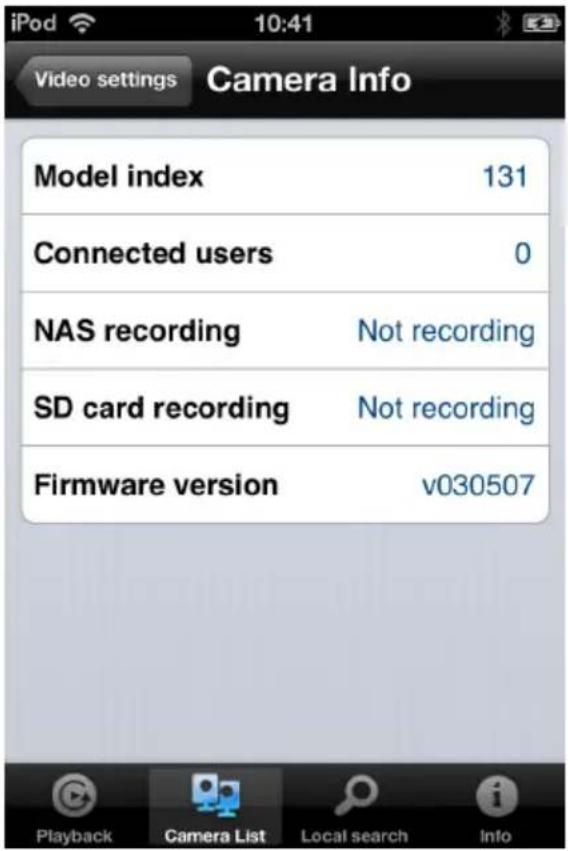

4.8.4 Info de la caméra

Voir les informations de la caméra.

4.9.1 Informations

Voir les informations de la télécommande (informations différentes de celles décrites en section 4.8.4)

4.9.2 Réseau

Vous pouvez choisir si la caméra utilisera une adresse IP dynamique (DHCP) ou statique (le paramètre par défaut est DHCP).

Activez pour utiliser la fonction Wi-Fi

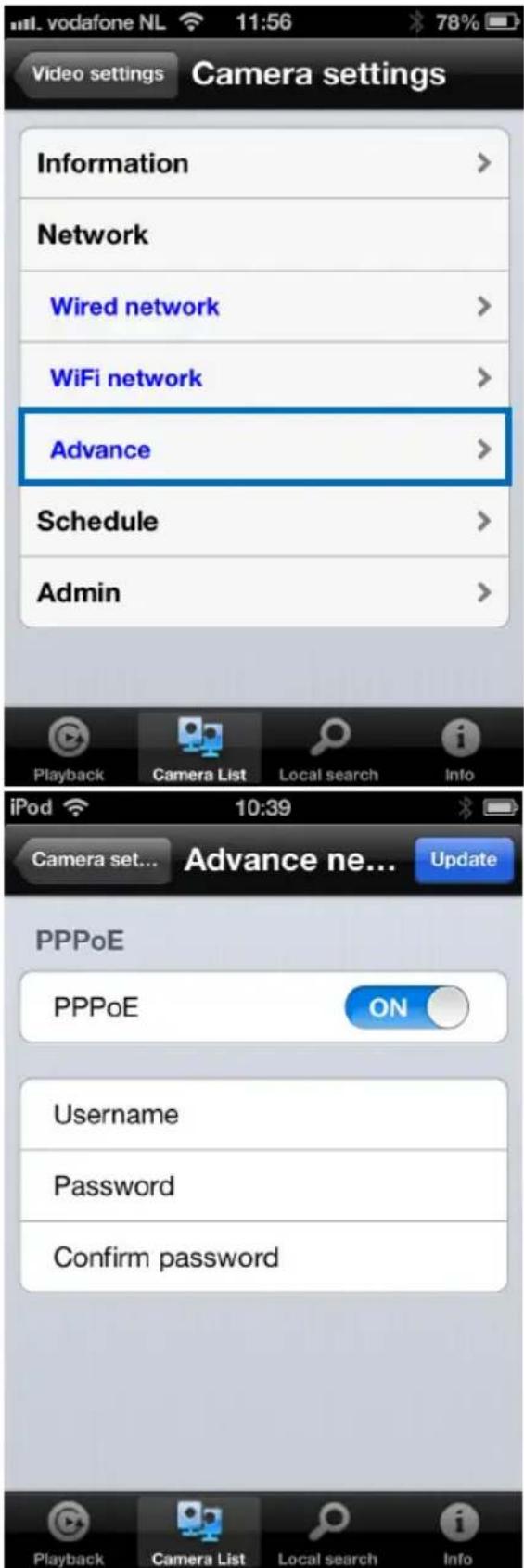

Dans certains cas particuliers, votre environnement réseau ne fournit qu’une connexion PPPoE (service ADSL), aucun routeur/NAT n’est disponible. Vous devrez ensuite configurer les paramètres PPPoE. Pour plus d’informations, voir la section 5.3.3

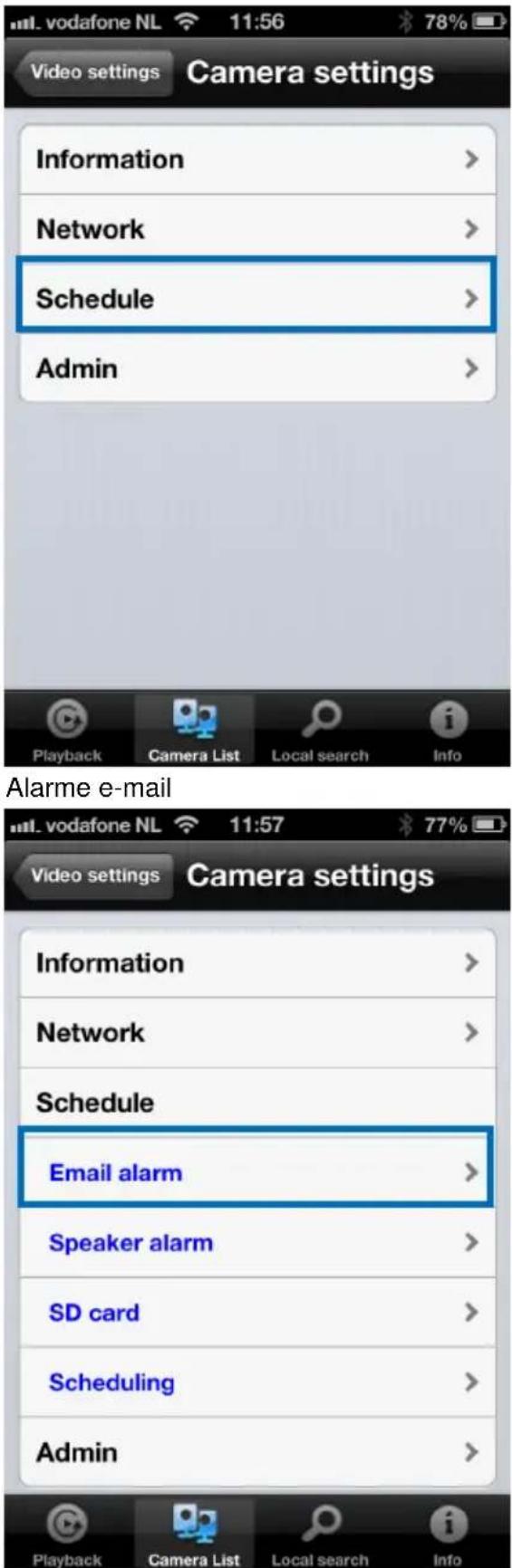

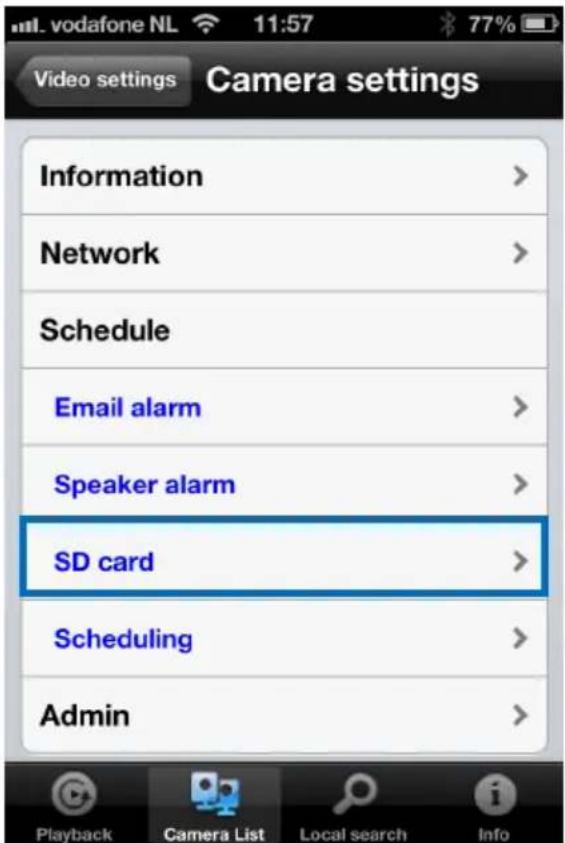

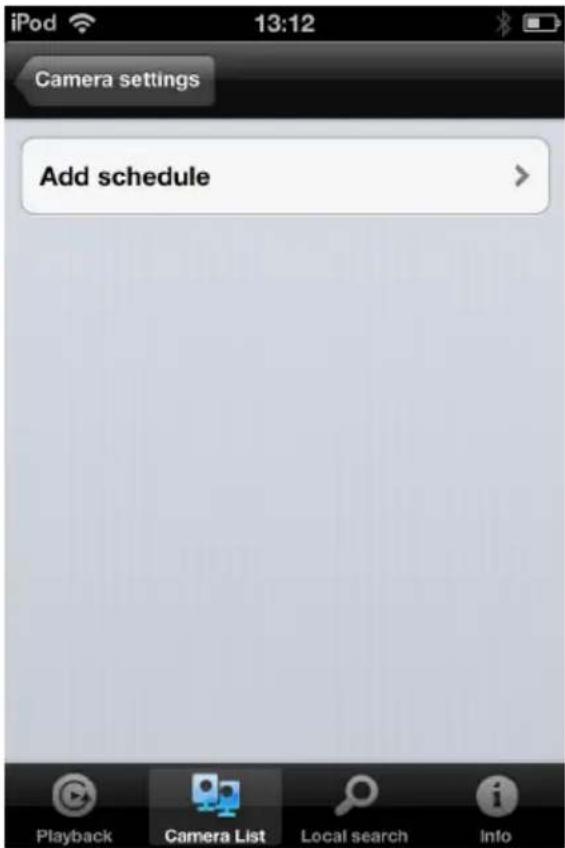

4.9.3 Programmation

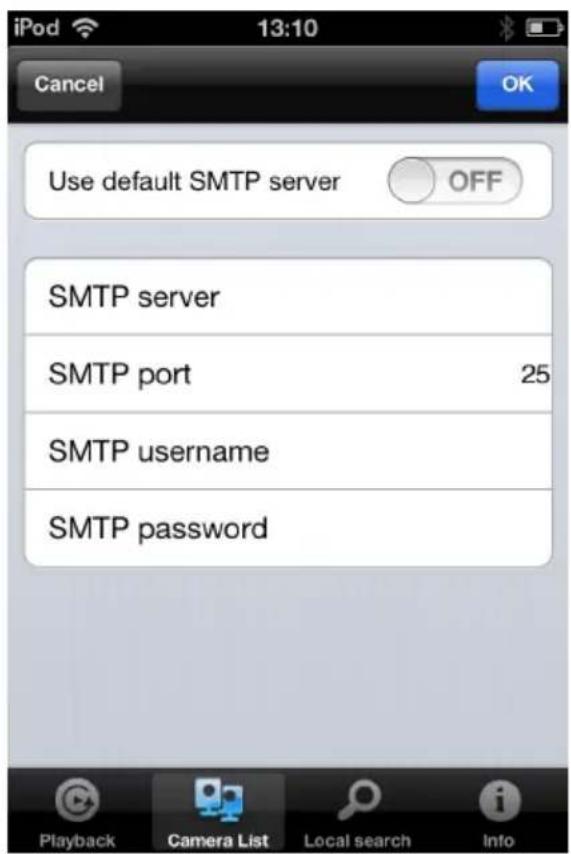

Désactivez si vous souhaitez saisir un serveur SMTP manuellement.

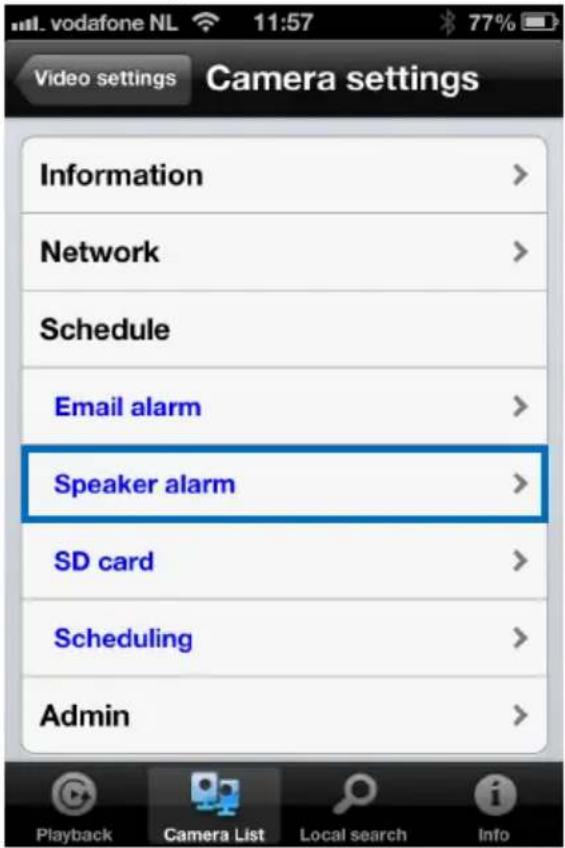

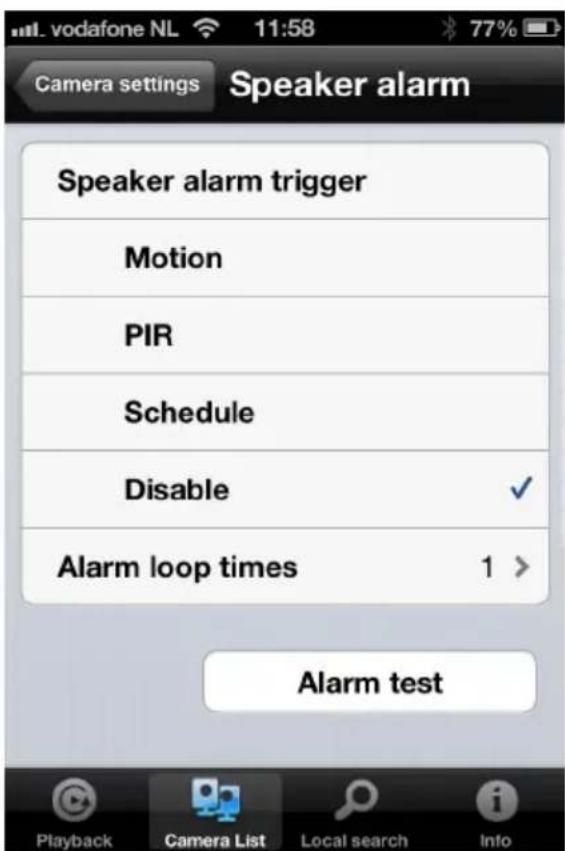

Alarme haut-parleur

Sélectionnez le déclencheur d'alarme haut-parleur et le nombre de répétitions. Appuyez sur Test alarme pour tester l'alarme.

Carte SD

Activez et sélectionnez le type d'enregistrement entre toujours/programmation

Sélectionnez Enregistrement circulaire ou Arrêter enregistrement si le disque (carte SD) est plein

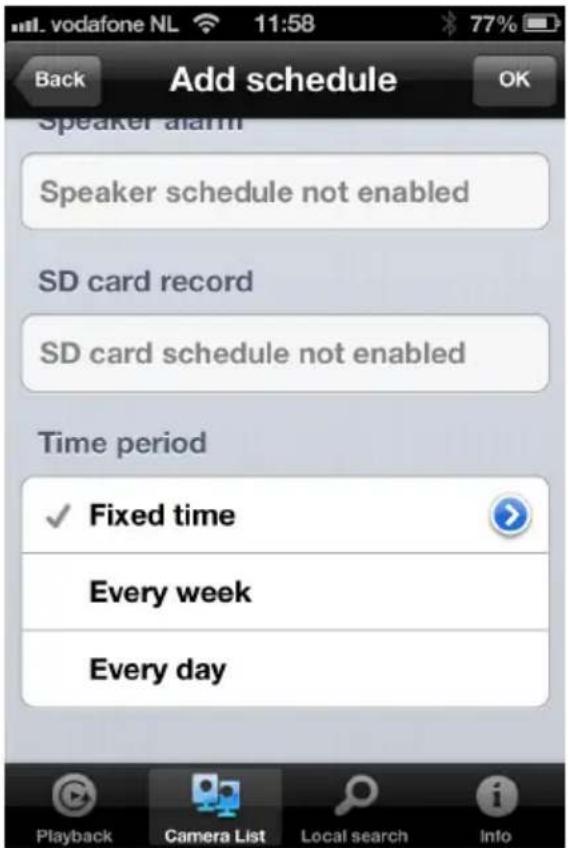

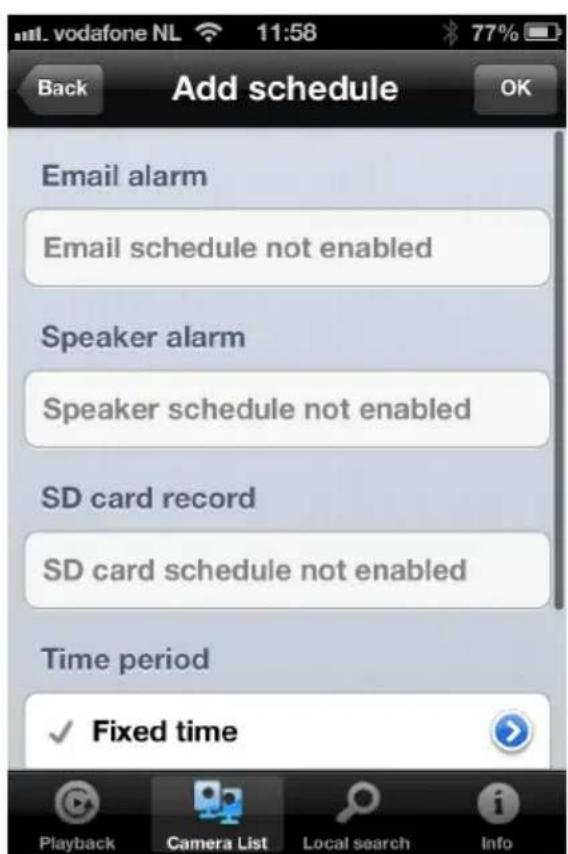

Planification

Sélectionnez la source du déclencheur : Alarme e-mail, alarme haut-parleur, enregistrement sur carte SD

Sélectionnez la période de temps

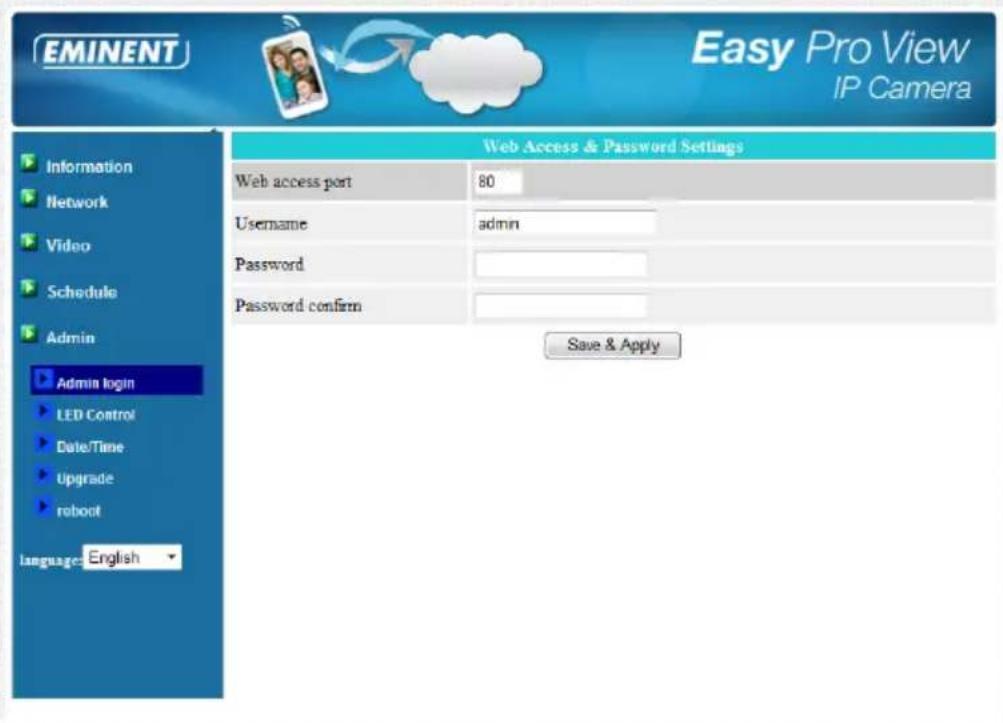

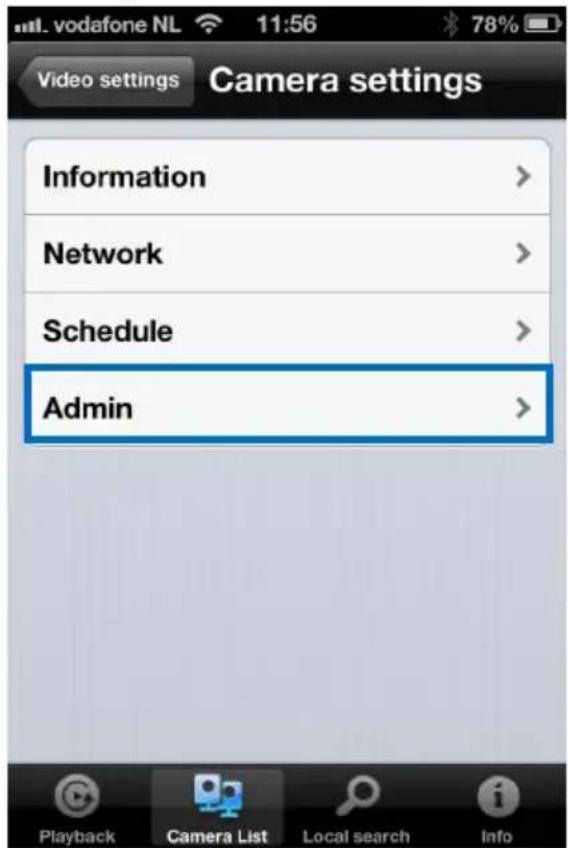

4.10 Admin

Le menu Admin propose la possibilité de modifier la date et l'heure du système, de mettre à jour le firmware ou de redémarrer l'appareil à distance.

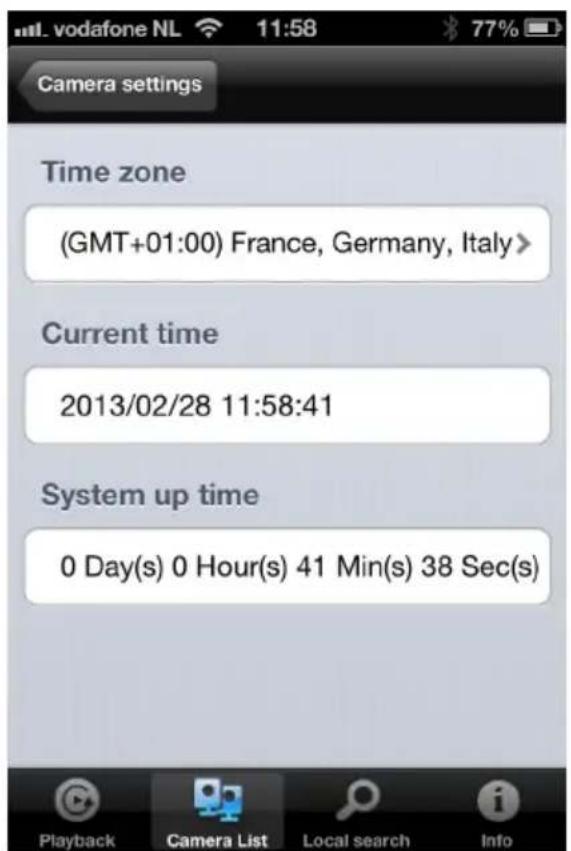

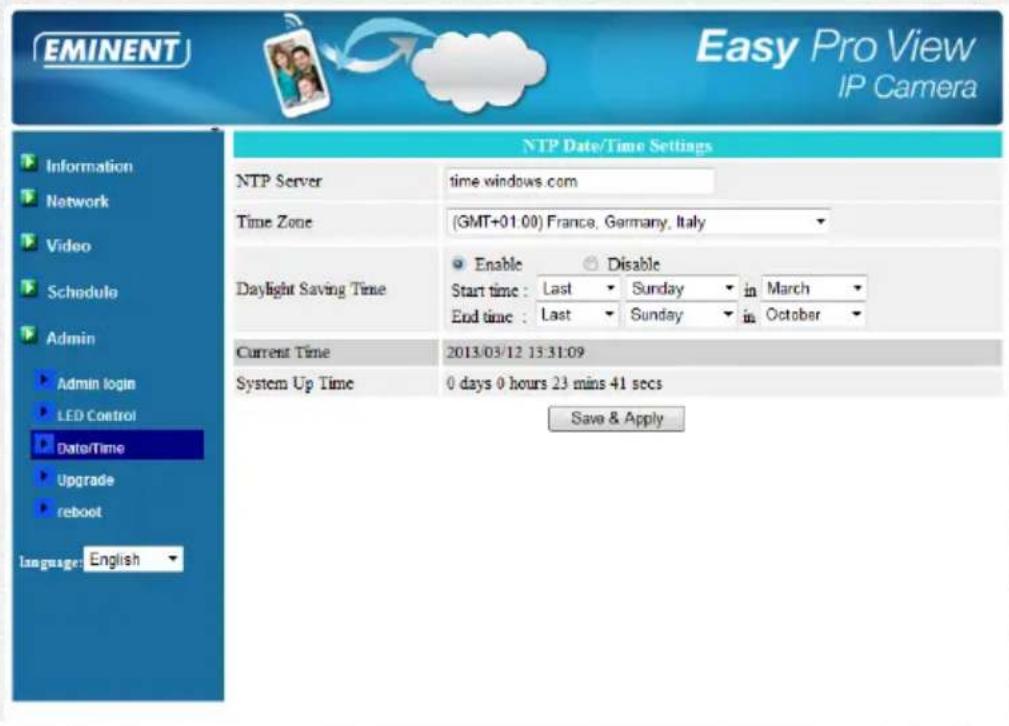

4.10.1 Date/heure

Sélectionnez le fuseau horaire et appuyez sur Mettre à jour. La caméra IP va redémarrer.

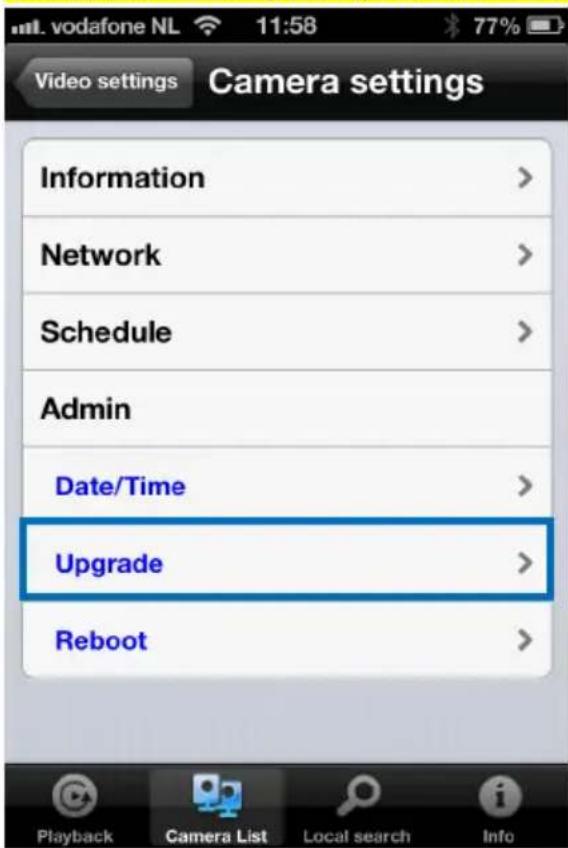

4.10.2 Mettre à niveau

Cette fonction n'est pas disponible, voir section 5.6.4

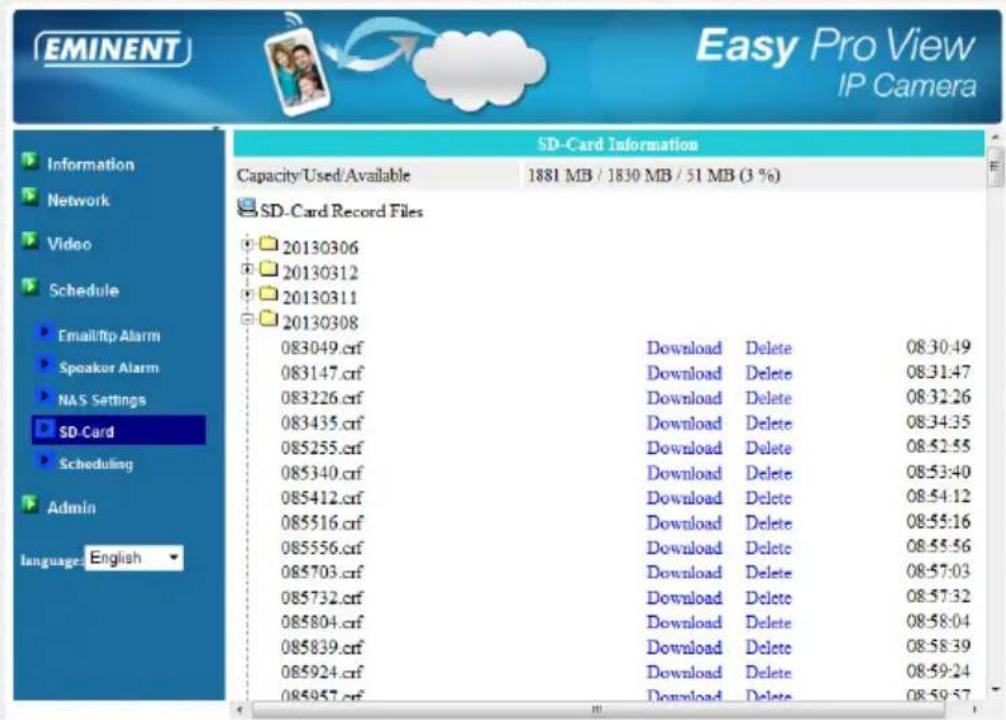

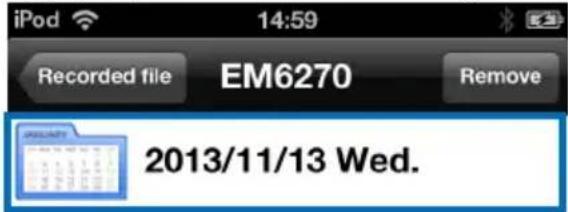

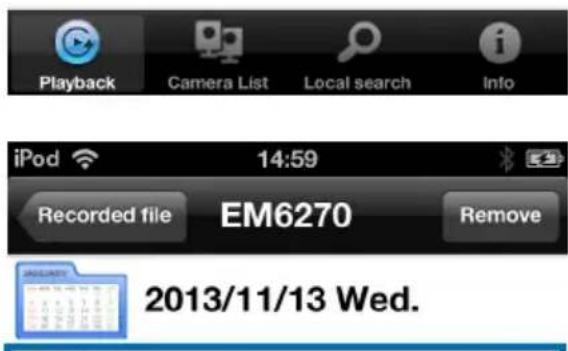

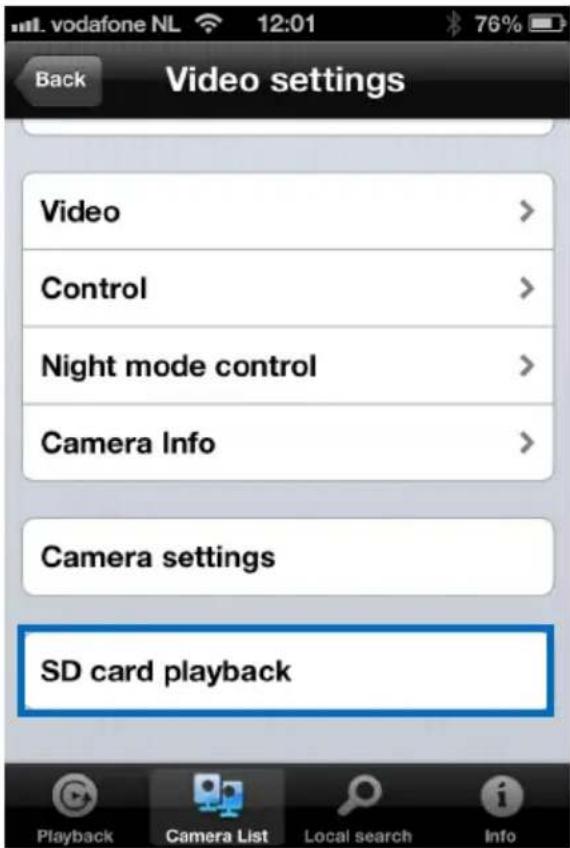

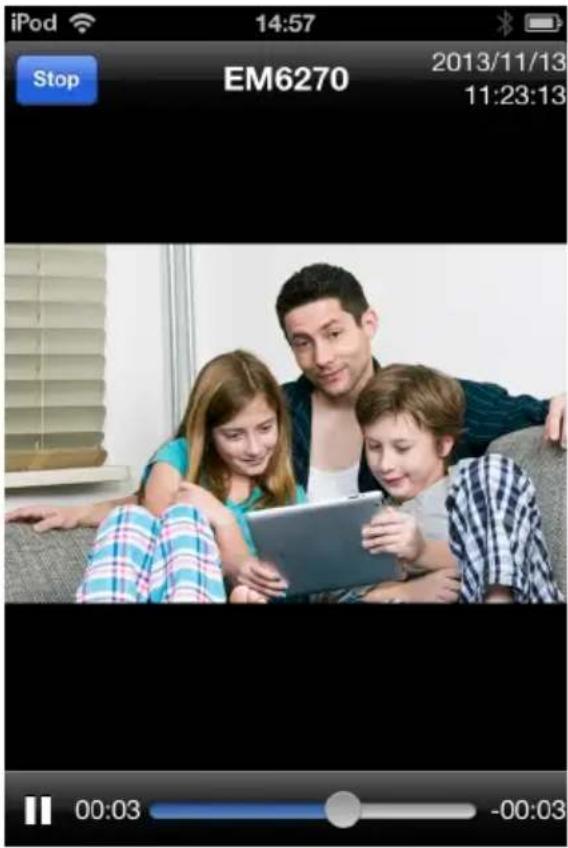

4.11 Lecture carte SD

Lecture carte SD

Appuyez pour voir les fichiers enregistrés sur la carte SD

Sélectionnez la date et l'heure de la vente enregistrée que vous souhaitezdire

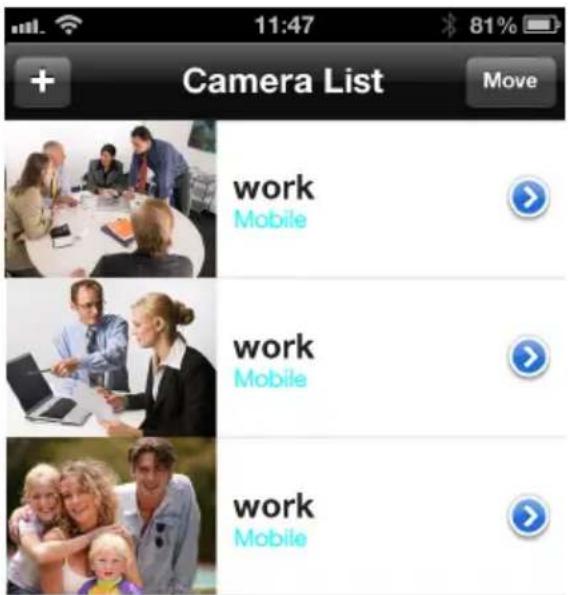

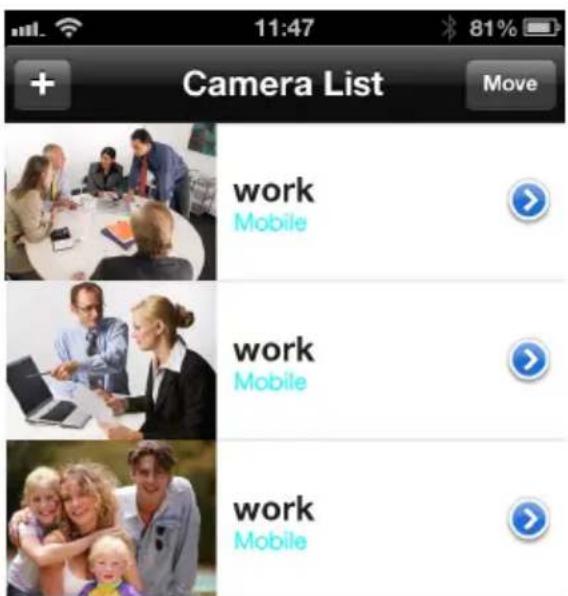

4.12 Recherche locale

Utilisez cette option pour rechercher les caméras IP Easy Pro View disponibles sur le réseau interne.

Sélectionnez la caméra dans la liste pour l'ajouter à la liste de caméras.

Vous devez donner un nom à la caméra et saisir le mot de passe pour terminer l'installation de la caméra.

5.0 La page web de l'appareil

La caméra Eminent est aussi une caméra IP avec sa propre page Web. Cela signifie que vous pouvez ouvrir une session sur la page Web en utilisant l'adresse IP de la caméra. Appliquez les étapes suivantes pour ouvrir une session sur la page Web et modifier n'importe lequel des réglages de la caméra.

5.1 Ouvrir une session sur la page web

1. Double-cliquez sur le raccourci « Easy Pro View » situé sur votre bureau. (Ce programme a été installé et décrit en section 2.5).
2. Le programme recherche automatiquement votre caméra sur votre réseau. Lorsqu'elle aura été trouvée, la caméra sera affichée dans la liste.
3. Faites un clic droit sur la caméra et cliquez sur « Configuration Web »
4. Maintenant, un écran de navigateur va apparaître.
5. Saisissez le nom d'utilisateur et le mot de passe de l'appareil. Par défaut, le nom d'utilisateur est « admin » et le mot de passe est « vide »

Dans la section ci-dessous, nous considérons que vous vous connectez avec Internet Explorer.

Le menu sera légèrement différent avec les autres navigateurs.

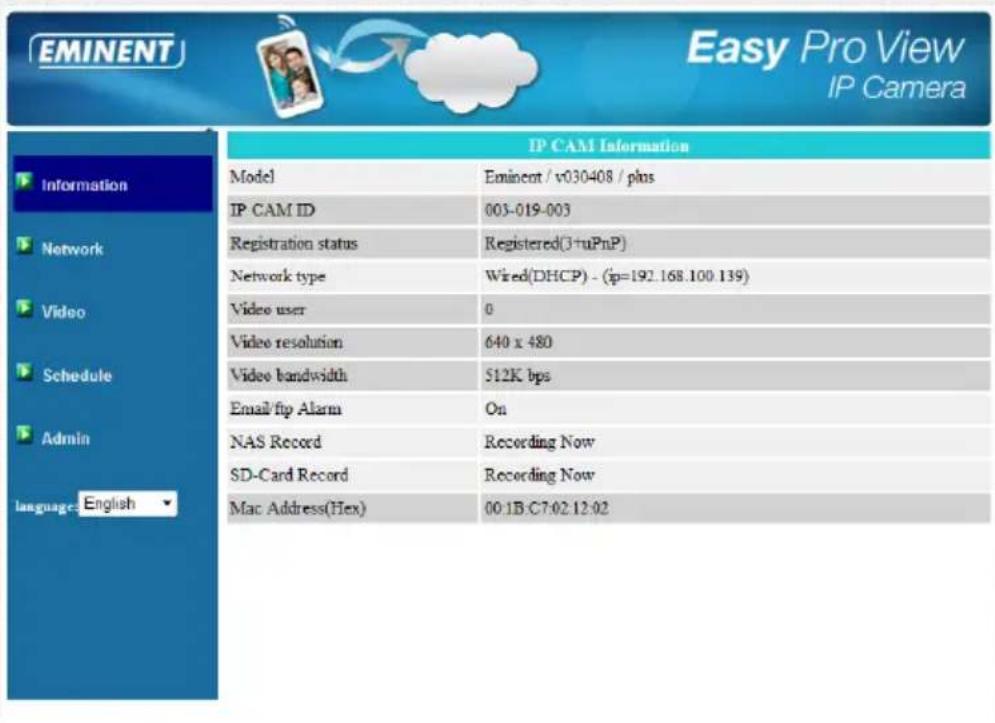

5.2 Informations

La première page de la configuration Web de l'EM6270 est la page Informations. Vous pouvez voir le nom de modèle/la version du firmware, l'IDCAM, l'état d'enregistrement, le type de réseau et les paramètres vidéo actuels (bande passante, résolution) sur cette page.

L'EM6270 peut être vu à distance avec le logiciel ou l'application Easy Pro View uniquement lorsque l'EM6270 est enregistré. Si l'EM6270 n'est pas enregistré, veuillez vérifier le câblage Ethernet de votre environnement réseau. Le champ « Type de réseau » affiche la connexion réseau (câblée ou sans fil) et la méthode (DHCP, PPPoE ou IP statique) que l'EM6270 utilise. Le champ « Utilisateurs vidéo » affiche le nombre d'utilisateurs connectés visualisant la vidéo. (le nombre maximum d'utilisateurs connectés simultanément est de 20 utilisateurs.)

5.3 Réseau

Le menu Réseau vous permet de configurer les paramètres réseau de l'EM6250, comme l'adresse IP, le masque de sous-réseau, la passerelle, le serveur DNS, le Wi-Fi, le cryptage Wi-Fi et PPPoE

5.3.1 Réseau filaire

La page Réseau filaire vous permet de modifier les paramètres réseau de l'Ethernet cable. Les paramètres par défaut utilisent DHCP pour obtenir une adresse IP automatiquement. Dans la plupart des environnements domestiques ou de bureau, un serveur DHCP est utilisé. Dans ce cas, en utilisant les paramètres par défaut, l'EM6270 peut fonctionner immédiatement la plupart du temps.

Si le câble Ethernet est débranché, l'EM6270 perdra sa connexion. Mais dès que le câble Ethernet sera à nouveau branché, l'EM6270 obtiendra une nouvelle adresse IP immédiatement.

Si l'environnement réseau ne prend pas en charge la fonction DHCP, vous devrez configurer les paramètres réseau de l'EM6270 manuellement. Veuillez remplir tous les champs, dont « Adresse IP », « Masque de sous-réseau », « Passerelle par défaut » et « Serveur DNS » pour que le réseau fonctionne. Tous ces paramètres doivent correspondre à ceux de votre environnement réseau, sinon l'EM6270 ne fonctionnera pas.

Le paramètre par défaut est « Obtenir une adresse IP automatiquement »

5.3.2 Sécurité wi-fi

Vous pourriez utiliser la connexion sans fil pour connecter l'EM6270 au réseau. Si votre environnement possède un routeur 802.11 b/g/n ou un point d'accès en cours d'exécution, vous pourriez cliquer sur le bouton « Activer fonction Wi-Fi » pour activer la connexion sans fil.

Pour utiliser le réseau sans fil, vous devrez remplir les champs suivants :

1. SSID - il s'agit de l'ID (le nom) du routeur sans fil ou point d'accès de votre environnement de réseau sans fil, vous devez le configurer correctement.
2. Mode de sécurité - il s'agit du mode de sécurité utilisé sur votre routeur sans fil ou point d'accès. Vous devez choisir entre un des trois modes - Aucun, WEP ou WPA-PSK.

WEP: Protocole de cryptage réseau.

WPA/WPA2: Accès WiFi protégé.

PSK: Clé prépartagée.

TKIP: Protocole d'intégrité de clé temporaire.

AES: Norme avancée de cryptage.

1. Cryptage WEP - lorsque le mode WEP est sélectionné, vous devez choisir entre les modes de cryptage 64 bits (5 char), 64 bits (10 char), 128 bits (13 char) et 128 bits (26 char), puis saisir la clé WEP correctement.
2. Cryptage WPA - lorsque le mode WPA-PSK est selectionné, vous devez désir entre les modes de cryptage TKIP et AES, puis saisir la clé WPA-PKS correctement. WPA2-PSK est également pris en charge. Mais WPA Enterprise et WPA2 Enterprise ne le sont pas.

Tous les champs de cette page doivent être renseignés correctement, avec les mêmes paramètres utilisés par le routeur sans fil ou point d'accès.

Vous pourriez cliquer sur le bouton « Test Wi-Fi » pour vérifier si l'EM6270 peut se connecter au réseau sans fil avec ces paramètres. Vous devrez branchez le cable Ethernet pour activer la connexion sans fil une fois que le « Test Wi-Fi » se déroule correctement.

Vous souhaitez cliquer sur le bouton « Rechercher Wi-Fi » pour rechercher tous les points d'accès disponibles dans les environs. Voir l'illustration pour référence.

Si vous souhaitez définir une adresse IP fixe lorsque vous utilisez une connexion Wi-Fi, cliquez sur le bouton « Adresse IP » et saisissez votre adresse IP préférée.

Une fois les paramètres mis à jour, cliquez sur « Enregistrer et appliquer ». L'appareil n'a pas besoin de redémarrer pour que le Wi-Fi fonctionne. Pour l'activer, débranchez le câble Ethernet.

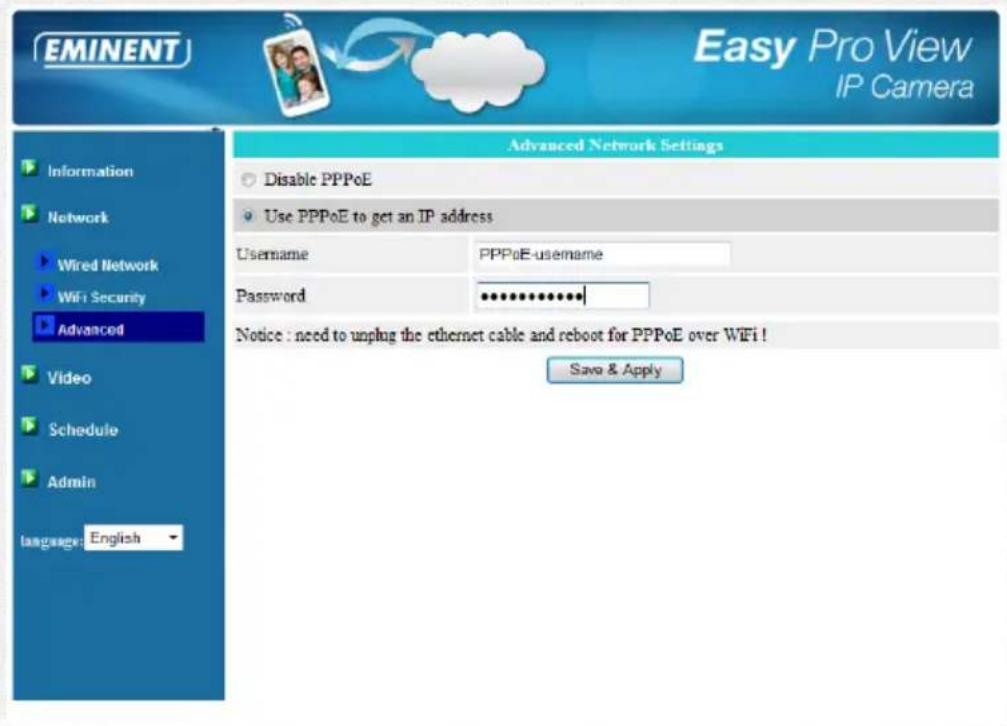

5.3.3 Avancé

Dans certains cas particuliers, votre environnement réseau ne fournit qu’une connexion PPPoE (service ADSL), aucun routeur/NAT n’est disponible. Vous devrez ensuite définir les paramètres PPPoE sur la page « Réseau avancé ». Vous n’avez besoin que du nom d’utilisateur et du mot de passe PPPoE pour que PPPoE fonctionne. Après avoir cliqué sur le bouton « Enregistrer et appliquer », la fonction PPPoE marchera automatiquement. Vous pouvez vérifier l’état d’enregistrement sur la page « Informations » pour voir si l’EM6270 a été enregistré avec la connexion PPPoE.

Veuillez noter que les paramètres DHCP ou d'IP statique sur la page « Réseau » peuvent fonctionner avec la connexion PPPoE. Seul le PPPoE a une priorité supérieure, donc si PPPoE fonctionne, l'EM6270 l'utilisera pour se connecter à Internet.

Le paramètre par défaut est « Désactiver PPPoE »

5.4 Vidéo

Le menu Video vous permet de configurer les paramètres vidéo de l'EM6250, dont la résolution, le taux d’image, les modes jour et nuit, le basculement d’image, la luminosité, la netteté, la couleur de la vidéo, les qualités d’image en intérieur et en extérieur et la diffusion mobile.

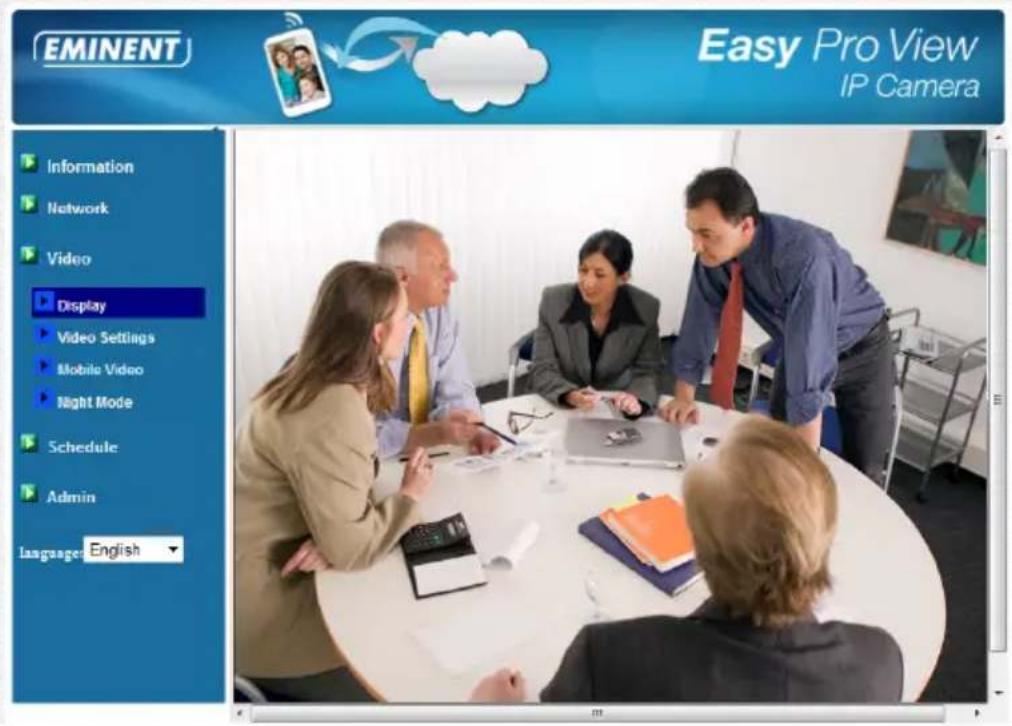

5.4.1 Affichage vidéo

Cette page vous permet de voir l'affichage de la vidéo et de contrôler les mouvements de jour et nuit de la caméra. Lorsque vous utilisez cet écran sur un ordinateur pour la première fois, un composant ActiveX sera téléchargé automatiquement sur le navigateur (Cela ne fonctionne que pour Microsoft Internet Explorer, lancez Internet Explorer en tant qu'administrateur). Ceci peut prendre un moment en fonction de la vitesse de votre connexion Internet. Le composant est téléchargé depuis un domaine public, l'ordinateur doit donc être connecté à Internet.

Si vous souhaitez modifier la taille de l'écran d'affichage de la réserve, veuillez vous reporter à la section 5.4.2 pour plus de détails.

5.4.2 Paramètres video

L'EM6270 est unconqu pour proposer des vidéos haute qualité sur le logiciel Easy Pro View. Sur cette page, vous pouvez modifier certains paramètres liés à la visualisation de vidéos :

1. Mot de passe (lire vidéo) - il s'agit du mot de passe requis pour voir la vidéo sur le logiciel Easy Pro View (fourni sur la carte d'ID/mot de passe). Avec l'IDCAM, vous pouvez voir la vidéo de l'EM6270 n'importe où dans le monde sur Internet.

Remarque : Si l'EM6270 a été restauré aux paramètres d'usine, le mot de passe sera « ipcam »

1. Vitesse Internet - Il s'agit de la bande passante Internet de votre environnement réseau. Une valeur plus élevée génère une vidéo de plus haute qualité. Mais si votre connexion à Internet ne peut pas offrir plus de bande passante que la valeur indiquée, la qualité de la vidéo pourrait diminuer. Veillez donc saisir une valeur inférieure à la bande passante de votre connexion Internet.
2. Ajuster la résolution et le taux d'images automatiquement - Vous pouvez laisser le système sélectionner la bonne résolution vidéo et le taux d'images idéal pour vous. La sélection se base sur la valeur de « Vitesse Internet ». Il s'agit du paramètre par défaut recommandé.
3. Résolution - il y a 5 choix : 320x240, 480x360, 640x400, 1024x768 et 1280x800 (1280x800 uniquement disponible pour PC). Si vous décidez d'effectuer un choix manuel, vous aurez 5 possibilités. Toutefois, si votre vitesse de transfert internet est lente (Low Value), la haute résolution pourrait être de moins bonne qualité.
4. Taux d'images - le nombre d'images affichées par la vidéo par seconde. Une valeur plus élevée signifie des mouvements plus rapides et fluides sur l'affichage.

video.

1. Favori/Préférence - Choisissez entre « Mouvement vidéo », « Qualité d'image », « Meilleure qualité » et « Qualité la plus élevée ». Lorsque la bande passante réelle ne suffit pas pour la « Vitesse Internet » sélectionnée, le système devra dégrader les mouvements de la vidéo ou la qualité de l'image. Cette sélection déterminera si l'utilisateur souhaite maintenir le « Mouvement vidéo » ou la « Qualité d'image » lorsque la vitesse Internet n'est pas suffisante.
2. Luminosité - La luminosité de la vidéo, une valeur plus faible signifiant un éclairage plus faible.
3. Néteté - La netteté de la vidéo, une valeur plus élevée signifiant une vidéo plus nette.
4. Sensibilité faible éclairage - La sensibilité à faible éclairage peut être normale, élevée ou très élevée. Lorsque la sensibilité à faible éclairage est élevée, le système pourrait mieux viser les vidéos en conditions de faible éclairage, mais l'objet en déplacement ne sera pas très clair. Dans un environnement très sombre, réglez sur « Très élevé » pour une vidéo plus claire. La valeur par défaut de ce paramètre est « Élevée »
5. Couleur vidéo - Choisissez entre « Couleur » et « Noir et blanc »
6. Retournement vidéo - Peut afficher la vidéo de façon « Normale » ou « Retournée », si l'EM6270 est installé à l'envers sur un mur ou plafond.
7. Vidéo en extérieur/intérieur - Pour une meilleure qualité d'affichage vidéo, modifiez ce paramètre lorsque vous prenez des vidéos en extérieur ou en intérieur. Le paramètre par défaut est « Vidéo en extérieur », mais il convient aussi à une utilisation en intérieur en général. Dans certains cas particuliers, des lignes pourraient apparaître sur l'affichage vidéo lorsque l'EM6270 prend des vidéos en intérieur. Dans ce cas, régalez ce paramètre sur « Vidéo en intérieur » pour régler le problème. Veuillez aussi noter qu'avec le paramètre « Vidéo en intérieur », l'affichage vidéo en extérieur est très flou. Pour une utilisation en intérieur, en cas de forte présence de lumière du soleil dans la salle, sélectionnez « intérieur+lumière soleil ». (Certaines sources lumineuses peuvent affecter la qualité vidéo de vos enregistrements en modifiant la fréquence. Dans ce cas, sélectionnez vidéo en intérieur ou vidéo en intérieur+lumière du soleil pour passer la valeur de 60 Hz à 50 Hz.
8. Activer/désactiver le microphone audio - vous pouvez activer ou désactiver le microphone audio de l'EM6250. S'il est désactivé, il n'y aura pas de voix lors de la visualisation de vidéos sur Easy Pro View.
9. Activer/désactiver l'affichage de l'heure sur la vidéo - Si cette option est activée, la date et l'heure du système s'afficheront dans le coin supérieur gauche de la vidéo. Lorsque cette modification est enregistrée, elle fonctionne automatiquement, mais tous les utilisateurs connectés en train de visionner la vidéo seront déconnectés.

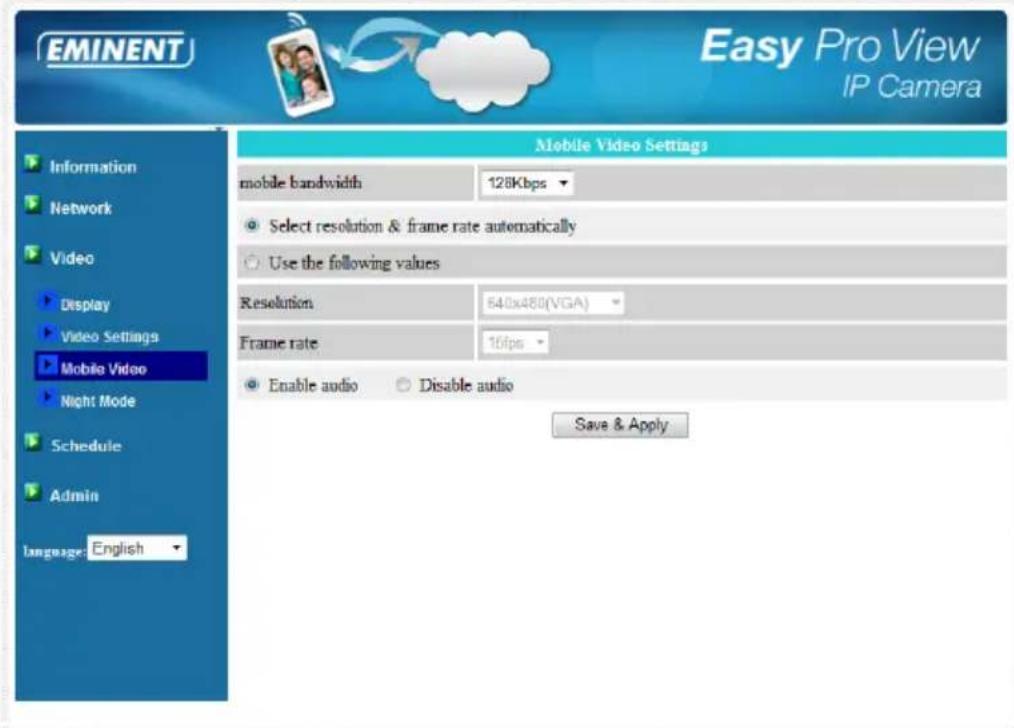

5.4.3 Paramètres vidéo mobile

L'EM6270 peut afficher ses images sur un téléphone mobile 3G. Veuillez télécharger « Easy Pro View » ou « Easy Pro View HD » sur l'App Store pour iPhone/iPad ou « Easy Pro View » sur Google Play pour les mobiles et tablettes Android.

L'audio, le taux d'images de la vidéo, la résolution et la bande passante pour l'accès mobile 3G peuvent être réglés indépendamment des paramètres vidéo pour l'accès sur LAN. La résolution maximale autorisée est de 1024x768 et la bande passante maximale est de 2 Mbps.

5.4.4 Contrôle du mode nuit

L'EM6270 est capable de fonctionner le jour comme la nuit. Une DEL IR permet à l'EM6270 de voir les objets la nuit. La page de contrôle du mode nuit sert à contrôler les heures d'illumination de la DEL IR. Il existe trois façons de contrôler le mode nuit (DEL IR):

1. Basculement automatique entre jour et nuit : L'EM6270 allumera automatiquement la DEL IR lorsque l'heure de nuit est arrivée ou que l'environnement s'assombrit. Un capteur de lumière est présent sur l'EM6270 pour effectuer cette détection de lumière.
2. Programme l'heure du mode nuit : L'EM6270 peut aussi être programmé pour allumer la DEL IR sur une plage de temps déterminée tous les jours.
3. Contrôle manuel du mode nuit : L'EM6270 peut être forcée manuellement à entrer en mode nuit (DEL IR allumée) ou mode jour (DEL IR éteinte).

Afin d'obtenir un meilleur affichage des couleurs de la vidéo lors du jour et de la nuit, deux capteurs vidéo et deux objectifs séparés sont présents sur l'EM6270 pour le jour et la nuit. Ceci garantit l'excellence de la qualité des couleurs de la vidéo par rapport aux autres caméras IP.

5.5 Programmation

Le menu Programmation vous permet de configurer et de gérer à quel moment et la façon dont les notifications d'alarme sont déclenchées. Vous pouvez configurer la méthode de notification : E-mail/FTP, Haut-parleur, Notification push. Vous pouvez également configurer la destination des images vidéo enregistrées : NAS, Carte Micro-SD, Serveur FTP. Vous pouvez également déterminer quelles alarmes et quels enregistrements sont déclenchés par les différents déclencheurs.

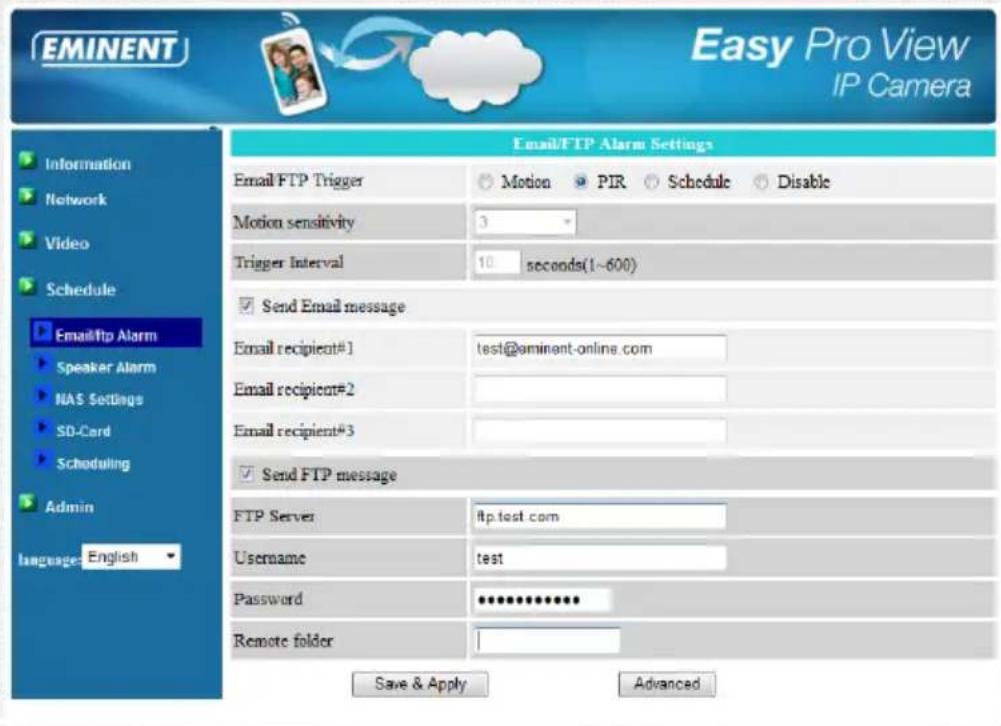

5.5.1 Alarme e-mail/ftp

L'EM6270 propose la fonction e-mail/FTP. Vous pouvez activer ou programmer la fonction e-mail/FTP sur cette page. L'EM6270 vous enverra un e-mail avec une image JPEG jointe et/ou l'enverra sur un serveur FTP. Les paramètres liés sont décrits ci-dessous :

1. Déclencheur e-mail/FTP - Choisissez entre « Mouvement », « PIR », « Programmation » et « Désactiver »

A. Si « Mouvement » est sélectionné, alors si un mouvement est détecté, le système enverra la capture de vidéo par e-mail et/ou sur FTP. B. Si « PIR » est sélectionné, alors si une alarme PIR est détectée, le système enverra la capture de vidéo par e-mail et/ou sur FTP. Si l'alarme PIR reste allumée, l'EM6270 continuera à envoyer des messages e-mail/FTP toutes les secondes pendant au plus 30 secondes. C. Si « Programmation » est sélectionné, cela signifie que la détection d'alarme e-mail/FTP et le déclenchement seront programmés comme sur la page « Programmation » en section 5.5.5. D. « Désactiver » désactivera l'alarme e-mail/FTP.

1. Sensibilité aux mouvements - Vous pouvez choisir entre 10 options dans ce champ.
2. « Élevée » signifie une sensibilité élevée. La détection de mouvements est déclenchée par un très petit mouvement sur l'image vidéo. Si vous sélectionnez « Élevée » et que la taille de l'objet en déplacement est supérieure à 1 % de la zone vidéo entière, l'objet est détecté. Veuillez noter que la taille réelle de l'objet peut être grande ou petite. La détection ne se base que sur sa taille relative. Un petit crayon en déplacement près de l'EM6270 pourrait sans doute être détecté, mais une voiture en déplacement loin de l'EM6270 ne le serait pas.
3. « Faible » signifie une sensibilité faible. La détection de mouvements est déclenchée par un mouvement conséquent. Si la taille de l'objet en déplacement est supérieure à 10% de la zone vidéo entière, l'objet est détecté. « Moyen » signifie 3% pour déclencher la détection.
4. Envoyer message e-mail - Si cet élément est activé, l'EM6270 enverra un message e-mail avec l'image JPEG en pièce jointe vers le compte e-mail indiqué.
5. Destinataires e-mail #1~#3 - Il s'agit des adresses e-mail de réception du message de notification de détention. Un message e-mail avec le fichier image JPEG avec comme nom la date et l'heure auxquelles l'alarme a atteint cette adresse.
6. Envoyer message FTP - Si cet élément est activé, l'EM6270 enverra un fichier image JPEG au compte FTP indiqué.
7. Serveur FTP - Il s'agit de l'adresse du serveur FTP de réception du fichier JPEG.
8. Nom d'utilisateur/mot de passe FTP - Il s'agit du nom d'utilisateur/mot de passe pour se connecter au serveur FTP, pour que le fichier JPEG puisse atteindre le serveur FTP.
9. Dossier distant - Le fichier JPEG sera placé sous ce dossier du serveur FTP. Lorsque cette modification est enregistrée, elle fonctionne automatiquement, mais tous les utilisateurs connectés en train de visionner la vidéo seront déconnectés.

Le paramètre par défaut est « Désactiver »

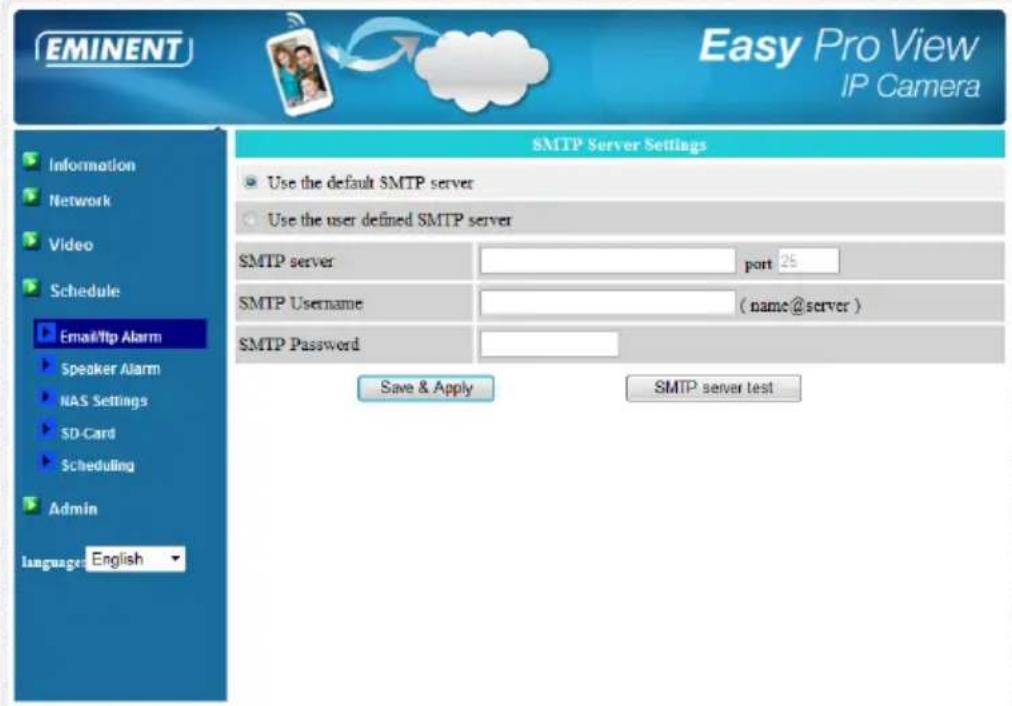

Pour qu'un message e-mail fonctionne, un serveur SMTP est requis. Cliquez sur le bouton « Avancé » pour afficher la page de configuration du serveur SMTP. Un serveur SMTP par défaut est fourni, pour que l'utilisateur n'ait pas à utiliser de serveur SMTP spécifique. Mais l'utilisateur peut quand même spécifier son propre serveur SMTP.

1. Serveur SMTP - Il s'agit du serveur SMTP qui permettra de transférer le message d'e-mail. Le serveur n'a pas forcément besoin d'être lié à l'adresse du « Destinataire e-mail »
2. Nom d'utilisateur/mot de passe SMTP - Il s'agit du compte à utiliser pour le serveur SMTP afin de transférer le message d'e-mail. Le serveur et le compte SMTP avec utiliser/mot de passe ne servent qu'à transférer le message e-mail au « Destinataire e-mail », le « Destinataire e-mail » peut être sur un autre serveur e-mail ou toute autre adresse e-mail atteignable. Les champs nom d'utilisateur et mot de passe peuvent être laissés vides si aucune AUTHENTIFICATION n'est requise pour le serveur SMTP.
3. Tester serveur SMTP - Une fois tous les paramètres renseignés, appuyez sur « Tester serveur SMTP » pour vérifier que tous les paramètres sont corrects. Si le serveur SMTP par défaut est choisi, celui-ci sera testé.

Remarque : Le capteur de son n'est disponible que dans l'application.

5.5.2 Alarme haut-parleur

L'EM6270 propose une fonction d'alarme sur haut-parleur. Une détection de mouvement vidéo ou PIR peuvent déclencher l'alarme sur haut-parleur. La durée de l'alarme peut être configurée. Les paramètres liés sont décrits ci-dessous :

1. Déclencheur d'alarme haut-parleur - Pour sélectionner le mode de déclenchement de l'alarme sur haut-parleur

A. Déclenchement sur mouvement - Si cette option est sélectionnée, le signal d'alarme sur haut-parleur sera actif lorsqu'un mouvement vidéo est détecté. La sensibilité de la détection est configurée sur la page « Détection de mouvements » B. Déclenchement PIR - Si cette option est sélectionnée, l'alarme sur haut-parleur fonctionnera lors de la détection sur capteur PIR. C. Programmation - Si cette option est sélectionnée, l'alarme du haut-parleur est programmée conformément aux paramètres de programmation en section 5.5.5. D. Désactiver - Pour désactiver l'alarme de haut-parleur.

1. Heures de boucle d'alarme - Il s'agit du nombre de répétitions de l'alarme sur haut-parleur.

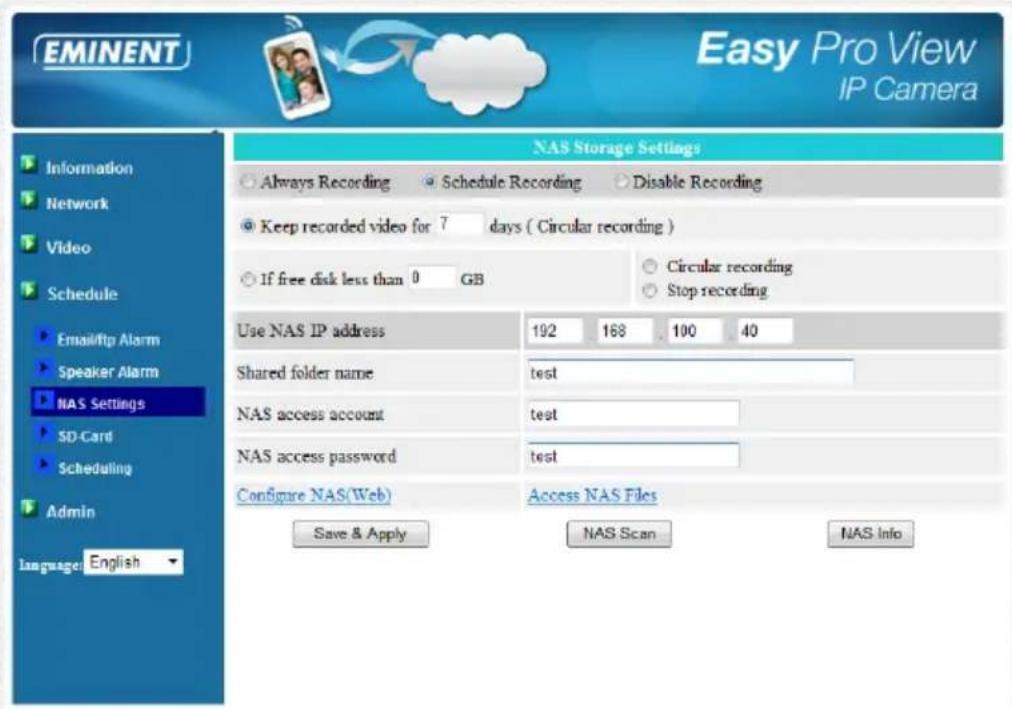

5.5.3 Paramètres NAS

L'EM6270 propose l'enregistrement des fichiers video sur un apparéil NAS (Network Access Storage - Stockage d'accès réseau) standard. L'EM6270 se connecte à l' apparéil NAS en utilisant les protocôles normalisés LMX_NS/CIFS/SSN, qui sontidentiques aux protocôles réseau de Microsoft Windows. Ceci permet à l'EM6270d'enregistrer facilement les fichiers video sur tous les apparéils NAS ordinaires du marché. Étant donné qu'il existe de nombreux choix en la matière, que ce soit au niveau de la taille ou du prix, les utilisateurs peuvent désirir le modele convenant lemieux à leurs besoin. En utilisant cette fonction, l' apparéil NAS ordinaire devient un NVR (Network Video Recorder - Enregistreur video en réseau).

Remarque : Lorsque l'EM6270 enregistre sur NAS, il compte comme un utilisateur vidéo. (jusqu'à 20 utilisateurs peuvent se connecter à la fois)

1. Si « Toujours enregistrer » est sélectionné, le système commencera à enregistrer sur l'appareil de stockage NAS immédiatement et ne s'arrêtera pas d'enregistrer. Si « Enregistrement programme » est sélectionné, le système enregistrera sur le NAS sur la base de la « Programmation » en section 5.5.5. « Désactiver enregistrement » désactive l'enregistrement sur ce NAS.
2. Lorsque vous enregistrez sur NAS, le système vérifie l'espace disque libre sur l'appareil NAS. Si l'espace disque libre est inférieur à la valeur spécifique, le système entraera en mode « Enregistrement circulaire » (en écrasant les fichiers enregistrés les plus anciens de l'EM6270 sur l'appareil NAS) ou « Arrêté enregistrement » en fonction de votre choix. Si « Conserver les videos enregistrées pendant xx jours » est selectionné, le système effectuera l'enregistrement circulaire et écrasera les fichiers video enregistrés datant de plus de xx jours.
3. L'EM6270 peut se connecter à l'appareil NAS en utilisant le « Nom du NAS » ou l'« Adresse IP du NAS ». Si l'appareil NAS et l'EM6270 sont sur le même réseau local, l'EM6270 peut automatiquement localiser et se connecter à l'appareil NAS avec le « Nom du NAS ». Si l'appareil NAS utilise une adresse IP fixe (soit sur le réseau local, soit sur Internet), l'EM6270 peut s'y connecter avec l'« Adresse IP du NAS ».
4. Le « Nom du dossier partagé » est le dossier sur l'appareil NAS dans lequel les fichiers vidéo de l'EM6270 seront enregistrés.
5. Le « Compte d'accès au NAS » et le « Mot de passe d'accès au NAS » sont le nom d'utilisateur et le mot de passe requis pour se connecter au « Nom du dossier partagé » indiqué sur l'appareil NAS.
6. Recherche NAS - Utilisez cette fonction pour rechercher des appareils NAS spécifiques sur le même réseau. Tous les appareils NAS ne sont pas pris en charge par cette fonction de recherche.

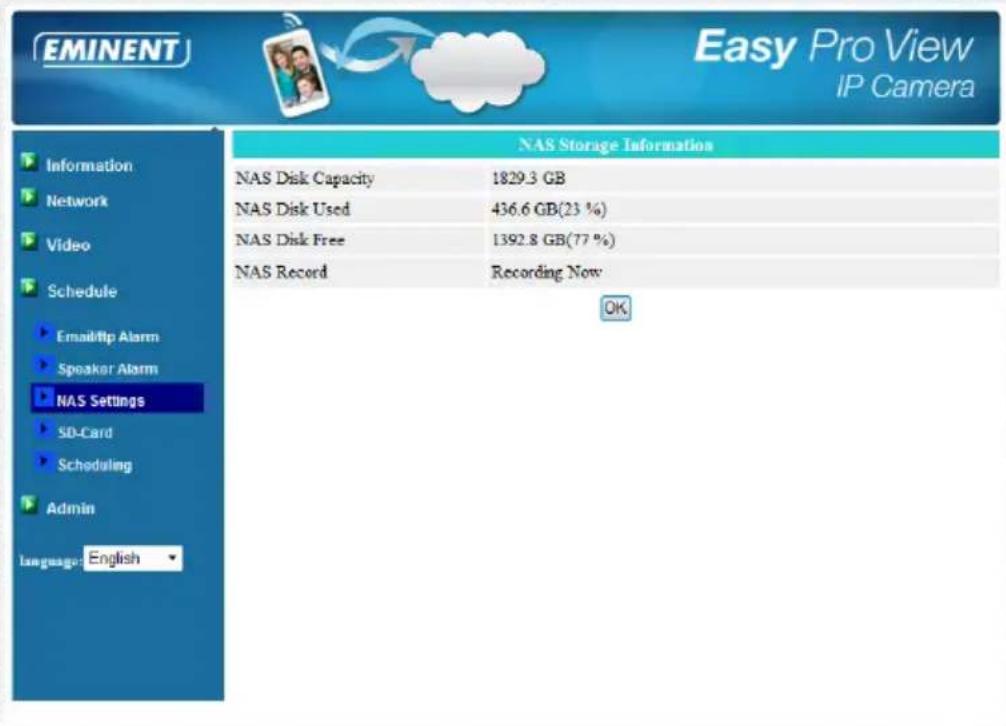

7. Informations NAS - Pour afficher la capacité de stockage du NAS et l'espace disque libre.
8. Configurer NAS (Web) - Cliquez ici pour vous connecter à la page de configuration Web de l'appareil NAS. Vous devrez saisir le nom d'utilisateur et le mot de passe de l'appareil NAS.
9. Accéder aux fichiers du NAS - Sur plateforme Microsoft Windows, cliquez ici pour accéder aux fichiers sur les appareils NAS.

Sous Microsoft Windows, vous pouvez accéder à l'appareil NAS en saisissant l'URL \\ "Nom NAS"\ "nom dossier partagé" ou \\ "Adresse IP NAS"\ "nom dossier partagé" dans Internet Explorer, puis en indiquant le « Compte d'accès au NAS » et le « Mot de passe d'accès au NAS » sur la fenêtre de connexion qui s'affiche. Les fichiers vidéo sont enregistrés dans le sous-dossier IPCamRecordFiles/Recording/ID-ID, ID correspondant à l'ID de l'EM6250. Tous les fichiers enregistrés ont un nom au format hhmmss.crf, avec hh pour l'heure, mm la minute, ss la seconde du début d'enregistrement de la vidéo. Les fichiers sont segmentés toutes les cinq minutes. Les utilisateurs peuvent utiliser le logiciel Easy Pro Play fourni gratuitement pour les fichiers vidéo.

5.5.4 Réglages carte SD

L'EM6270 propose d'enregistrer les fichiers vidéo sur une carte Micro-SD ordinaire. Comme l'enregistrement s'effectue directement sur la carte SD, il n'y a pas de problème de pertes de paquets réseau lors de l'enregistrement distant sur Internet.

Remarque : Lorsque l'EM6270 enregistre sur carte SD, il compte comme un utilisateur vidéo. Veuillez consulter l'Annexe B pour connaître le nombre maximum d'utilisateurs vidéo autorisés.

1. Si « Toujours enregistrer » est sélectionné, le système commencera à enregistrer sur la carte SD immédiatement et ne s'arrêtera pas d'enregistrer. Si « Enregistrement programme » est sélectionné, le système enregistrera sur la carte SD sur la base de la « Programmation » en section 5.5.5. « Désactiver enregistrement » désactive l'enregistrement sur cette carte SD.
2. Lorsque vous enregistrez sur carte SD, le système vérifie l'espace disque libre sur la carte SD. Si l'espace disque est plein (pas d'espace disque libre), le système entrera en mode « Enregistrement circulaire » (en écrasant les fichiers enregistrés les plus anciens de la carte SD) ou « Arrêter enregistrement » en fonction de votre choix.
3. État carte SD - L'état de la carte SD insérée ou retirée est affiché ici.
4. Fichiers carte SD - Une liste de fichiers vidéo enregistrés sur la carte Micro-SD s'affichera avec des informations, dont le nom de fichier et l'heure d'enregistrement, dans le réseau de chaque date. Vous pouvez télécharger ou supprimer des fichiers enregistrés un à un sur cette page.

L'EM6270 propose une fonction de programmation pour les envois e-mail/FTP déclenchés par les déetections de mouvements et/ou l'enregistrement sur NAS avec les paramètres configurés dans les paramètres « Alarme e-mail/FTP » et sur la page « Paramètres NAS ». Jusqu'à 12 éléments de programmation sont autorisés. Il n'y a aucune vérification de conflit pour la programmation, ce qui signifie que des heures de programmation peuvent se chevaucher. L'EM6270 peut donc enregistrer tous les événements programmés sur la période de temps avec des chevauchements. Pour la programmation de l'envoi e-mail/FTP et/ou l'enregistrement sur NAS, l'option « Programmation » doit être activée dans les paramètres « Alarme e-mail/FTP » et/ou dans les « Paramètres NAS ».

1. Liste de programmation - Toutes les programmes sont répertoriées dans cette zone. Chaque élément répertorié peut être modifié ou supprimé en appuyant sur le bouton « Modifier » ou « Supprimer »
2. Alarme e-mail/FTP - Pour chaque programmation, si cette option est selectionnée et que « Déclenchement sur mouvement » et/ou « Déclenchement PIR » sont actifs, l'EM6270 déclenchera l'envoi e-mail/FTP sur la période de temps programmée lors de la détction de mouvements sur la video ou du déclenchement d'une alarme PIR.
3. Alarme haut-parleur - Pour chaque programmation, si cette option est selectionnée et que « Déclenchement sur mouvement » et/ou « Déclenchement PIR » sont actifs, l'EM6270 déclenchera l'alarme haut-parleur sur la période de tempsrogrammée lors de la détction de mouvements sur la video ou du déclenchement d'une alarme PIR.
4. Enregistrement NAS - Pour chaque programmation, vous pouvez désirier entre « Continu », « Déclenchement sur mouvement » ou « Déclenchement PIR », Pour « Continu », l'EM6270 effectuera l'enregistrement vidéo sur l'appareil NAS sur l'ensemble de la période programmée. Pour « Déclenchement sur mouvement » et « Déclenchement PIR », l'EM6270 enregistrera la vidéo sur l'appareil NAS pendant 30 secondes lors de la période programmée à chaque fois qu'un mouvement vidéo
5. Enregistrement sur carte SD - Pour chaque programmation, vous pouvez choisir entre « Continu », « Déclenchement sur mouvement » ou « Déclenchement PIR ». Pour « Continu », l'EM6270 effectuera l'enregistrement vidé era la vidéo sur la carte SD pendant 30 secondes lors de la période programmée à chaque fois qu'un mouvement vidéo
6. Pour la période de programmation, vous pouvez choisir entre « Toutes les semaines », « Tous les jours » ou « Heure fixe » :

A. Pour « Toutes les semaines », vous pouvez désirer les jours de la semaine et régler la durée de chaque jour. B. Pour « Tous les jours », vous pouvez configurer la durée de chaque jour pour la programmation. C. Pour « Heure fixe », vous pouvez définir l'heure et la date de début ainsi que celles de fin de la période programmée.

5.6 Admin

Le menu Admin vous permet de configurer et de faire la maintenance de l'EM6250. Ici, vous pouvez configurer la date/heure, l'état de l'affichage DEL et le compte de l'administrateur, mettre à niveau le firmware de l'EM6270 et redémarrer l'EM6250.

5.6.1 Compte admin

Sur cette page, vous pouvez modifier le compte d'accès Web. Avec ce compte, vous pouvez vous connecter à l'EM6270 et apporter n'importe quelle modification. Le compte par défaut est « admin », sans mot de passe. Si vous oubliez les données du compte, vous pouvez réinitialiser l'EM6270 aux paramètres d'usine en suivant les étapes de la section 5.6.6 et vous connecter avec le compte « admin ».

Veuillez noter que ce compte est différent de celui de la page « Réglages video » pour la lecture de VIDEOS.

5.6.2 Contrôle de l'affichage à DEL

L'EM6270 propose une fonction de contrôle d'affichage à DEL. Vous pouvez activer ou désactiver l'affichage/l'indication par DEL sur le panneau avant de l'EM6250. Les paramètres liés sont décrits ci-dessous :

1. Affichage par DEL normal - Sélectionnez cette option pour activer l'affichage de la DEL d'état et de la DEL Ethernet
2. Toujours désactiver l'affichage par DEL - Sélectionnez cette option pour désactiver l'affichage de la DEL d'état et de la DEL Ethernet.
3. Désactiver l'affichage par DEL une fois la connexion au réseau établie – Sélectionnez cette option et la DEL s'affichera lorsque la connexion Internet

restera éteinte si la connexion Internet fonctionne correctement.

5.6.3 Date/heure

L'EM6270 peut synchroniser la date/heure avec des serveurs d'heure disponibles dans le monde entier (par exemple time.windows.com) avec le protocole NTP. La date/heure sera alors corrigée avec le serveur d'heure à tout moment lors de la connexion à Internet.

Les utilisateurs peuvent désirer le fuseau horaire de leur zone pour afficher la bonne heure. Vous pouvez activer l'option « Ajustement automatique pour heures d'été » en fonction de votre fuseau horaire. Quand vous activez « Ajustement automatique pour heures d'été », vous pouvez modifier les dates de début et de fin de l'heure d'été. La caméra possède une horloge en temps réel interne qui sert à maintenir la date et l'heure même si la caméra n'est pas connectée à Internet.

5.6.4 Mise à niveau

Si un nouveau firmware est disponible pour l'EM6250, vous pouvez le mettre à niveau via cette page. Un message de statut sur le pourcentage effectué lors de la procédure de mise à niveau est affiché. Remarque : N'eteignez pas l'EM6270 lors de la procédure de mise à niveau. Une fois la procédure de mise à niveau terminée, le système redémarrera automatiquement.

Pour plus d'informations sur les mises à niveau de firmware, veuillez consulter le manuel associé au firmware.

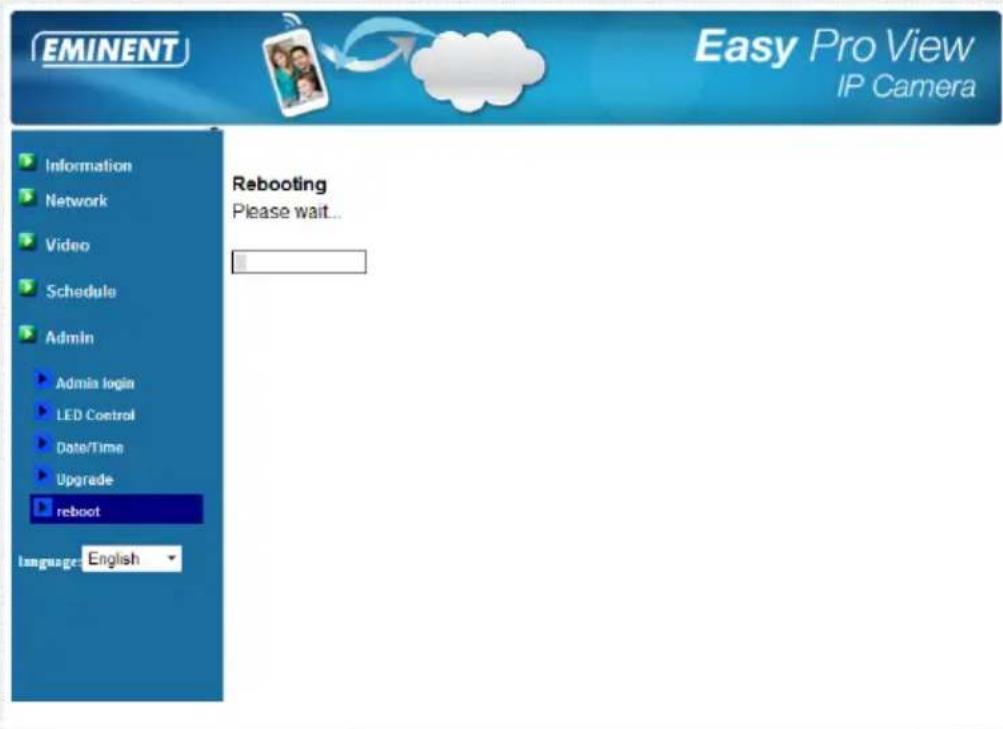

5.6.5 Redémarrer

Vous pouvez redémarrer l'EM6270 manuellement sur cette page. Tous les utilisateurs connectés pour la visualisation de vidéos seront déconnectés.

5.6.6 Rétablit les paramètres d'usine

Si pour une raison ou une autre vous veniez à oublier votre mot de passe Web, vous pourriez souhaiter rétablir l'EM6270 aux paramètres d'usine. La seule chose à faire est d'utiliser une tige pour appuyer sur le bouton de « réinitialisation » à l'arrière de l'EM6270 pendant plus de 4 secondes et de le relâcher, faites ceci lorsque l'EM6270 est allumé. L'EM6270 sera réinitialisé aux paramètres d'usine et redémarrera automatiquement.

Remarque: Le compte d'accès Web sera « admin » (sans mot de passe) et le mot de passe de lecture de videos sera « ipcam » après la réinitialisation aux paramètres d'usine.

6.0 Questions fréquentes (FAQ) et autres informations

La section Questions fréquentes pour votre produit se trouve sur la page de support de votre produit. Eminent met régulièrement ces pages à jour pour que vous bénéficiiez des informations les plus récentes. Visitez www.eminent-online.com pour plus d'informations sur votre produit.

Ce manuel d'utilisation a été rédigé avec soin par les techniciens de Eminent. Si vous rencontrez des problèmes lors de l'installation ou de l'utilisation du produit, veuillez remplir le formulaire d'assistance disponible sur le site www.eminentonline.com/support.

Vous pouvez également nous contacter par téléphone. Vous trouverez ci-dessous la liste des pays pris en charge et les numéros de téléphone correspondants.

Téléphone tarif par minute*

Belgique (Néerlandais) 070 277 286 €0,30

Belgique (Français) 070 277 286 €0,30

Danemark [phone] Tarifs locaux

Finlande [phone] Tarifs locaux

Allemagne [phone]

Italie [phone] Tarifs locaux

Norvège [phone] Tarifs locaux

Espagne 807 080 042 €0,41

Suède [phone] Tarifs locaux

Pays-Bas 0900-3646368 €0,45

[phone]

Tarifs locaux

Hongrie

1-4088902 (de

Tarifs locaux

Hongrie

Budapest)

Hongrie

06-1-4088902 (du

Tarifs locaux

reste de la Hongrie)

[phone]

Tarifs locaux

(International)

• Les tarifs indiqués dans ce tableau ne comprennent pas les frais liés à l'utilisation d'un téléphone portable.

8.0 Avertissements et mises en garde

En raison des lois, directives et régulations mises en place par le parlement Européen, plusieurs appareils (sans fil) peuvent être soumis à des limitations concernant leur usage dans certains membres de l'Union Européenne. Dans certains États membres européens, l'utilisation de tels appareils peut être interdite. Veuillez contacter votre autorité gouvernementale (locale) pour plus de détails sur ces limitations.

Suivez toujours les instructions contenues dans ce manuel*, tout particulièrement lorsqu'elles concernent des appareils devant être assemblés.

Attention : Dans la plupart des cas, ceci s'applique à un appareil électronique. Tout usage erroné/inadéquat risque de provoquer de (graves) blessures !

Toute réparation sur le produit est à réaliser par une équipe qualifiée Eminent. La garantie du produit sera immédiatement annulée dans le cas d'appareils ayant été réparés par l'utilisateur et/ou soumis à une mauvaise utilisation. Pour de plus amples informations sur les conditions de garantie, merci de visiter notre site internet www.eminent-online.com/warranty.

*Astuce : Le plus grand soin a été apporté à la réduction des manuels d'Eminent. Néanmoins, en raison des avancées technologiques, il est possible qu'un manuel imprimé ne contienne plus les informations les plus récentes. Si vous veniez à rencontrer un problème avec la copie en dur de votre manuel, ou si vous ne parvenez pas à trouver l'information qu'il vous faut, veuillez consulter notre site www. eminent-online. com pour obtenir les manuels les plus récents.

De plus, les réponses aux questions les plus fréquemment mentionnées sont disponibles dans la section FAQ. Nous vous recommandons vivement de consulter la section FAQ. Vous y trouvez le plus souvent la réponse à vos questions.

9.0 Conditions de garantie

La garantie d'Eminent de cinq ans s'applique à tous les produits d'Eminent, sauf mention contraire formulée avant ou au moment de l'achat. Après achat d'un produit Eminent de seconde main, la période restante de la garantie se calcule à partir de la date d'achat du produit par le propriétaire d'origine. La garantie Eminent s'applique à tous les produits et pièces Eminent connectés ou installés sur le produit concerné. Les adaptateurs d'alimentation secteur, les batteries, les antennes et tous les autres produits non intégrés directement au produit principal, ou non connectés directement au même produit, et/ou les produits associés qui sans aucun doute sont soumis à une usure différente, ne sont pas couverts par la garantie Eminent. Les produits ne sont pas couverts par la garantie Eminent lorsqu'ils ont été soumis à une mauvaise utilisation ou une utilisation inadéquate, lorsqu'ils ont été soumis à des influences extérieures ou lorsque des pièces ont été démontées par du personnel autre que celui/agréé Eminent. Eminent peuvent utiliser des matériaux reconditionnés pour la réparation ou le remplacement du produit défectueux. Eminent ne sauraient être tenus responsables des changements de paramètres réseau des fournisseurs d'accès à Internet. Nous ne pouvons garantir que les produits réseau Eminent continueront à fonctionner lorsque les paramètres sont modifiés par des fournisseurs d'accès à Internet. Eminent ne peut garantir le fonctionnement des services Web, applications et autres contenus tiers disponibles via les produits Eminent. Les produits Eminent avec disque dur interne ont une période de garantie limitée de deux ans sur le disque dur. Eminent ne sauraient être tenus responsables d'aucune perte de données. Veuillez vous assurer que si le produit stocke des données sur un disque dur ou une autre source de mémoire, vous en ferez une copie avant d'envoyer votre produit pour réparation.

Lorsque mon produit est défectueux

Si vous rencontrez un produit rendu défectueux pour d'autres raisons que celles décrites ci-dessus : Veuillez contacter votre point d'achat pour la prise en charge de votre produit défectueux.

10.0 Déclaration de conformité

Application des directives du comité :

Nom du fabricant : Eminent

Type d'équipement : Caméra IP

Classe de l'équipement : Commercial, industriel léger, consommateur

NUMERO PRODUIT : EM6270 Caméra IP panoramicique/inclinable HD Easy Pro View

Conforme aux normes suivantes : EN60950-1:2006 + A11:2009 + A1:2010 + A12:2011

Fabriqué depuis 01-17-2013

Je, sous-signé, déclare par la présente que l'équipement est conforme aux exigences essentielles et aux autres exigences pertinentes de la directive R&TTE (1999/5/EC) et aux normes ci-dessus.

Lieu: Barneveld

Date : 01-17-2013

Nom: Marc Pannebakker

Signature :
