Caractéristique	Détails
Type de produit	Hotte aspirante
Dimensions (L x H x P)	90 cm x 15 cm x 50 cm
Débit d'air maximum	800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Niveau sonore	Max 65 dB
Installation	Installation murale
Consommation énergétique	Classe énergétique A
Maintenance	Filtres à nettoyer tous les 3 mois, remplacement des filtres à charbon selon l'utilisation
Sécurité	Système de sécurité contre les surchauffes
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres à charbon

FOIRE AUX QUESTIONS - HLQB 9.8 AAI XHA HOTPOINT-ARISTON

Comment nettoyer les filtres de la hotte HOTPOINT ARISTON HLQB 9.8 AAI XHA ?

Pour nettoyer les filtres, retirez-les de la hotte, puis lavez-les à la main avec de l'eau tiède et du détergent doux. Vous pouvez également les mettre au lave-vaisselle sur un cycle délicat. Assurez-vous de bien les rincer et les laisser sécher complètement avant de les remettre en place.

Quel type d'ampoule puis-je utiliser pour remplacer celle de la hotte ?

La hotte HOTPOINT ARISTON HLQB 9.8 AAI XHA utilise des ampoules de type LED de 2,5 W. Assurez-vous de couper l'alimentation avant de remplacer l'ampoule.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si l'alimentation fonctionne. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment régler la vitesse de la ventilation ?

La hotte HOTPOINT ARISTON HLQB 9.8 AAI XHA dispose de plusieurs niveaux de vitesse. Utilisez les boutons de commande situés sur le panneau de contrôle pour ajuster la vitesse de la ventilation selon vos besoins.

Est-ce que la hotte peut être utilisée en mode recyclage ?

Oui, la hotte HOTPOINT ARISTON HLQB 9.8 AAI XHA peut fonctionner en mode recyclage. Il est nécessaire d'installer un filtre à charbon (non fourni) pour ce mode. Assurez-vous de suivre les instructions du manuel pour l'installation.

Quelles sont les dimensions de la hotte ?

Les dimensions de la hotte HOTPOINT ARISTON HLQB 9.8 AAI XHA sont de 90 cm de large, 50 cm de profondeur et 70 cm de hauteur (ajustable selon l'installation).

Comment installer la hotte correctement ?

Pour une installation correcte, suivez le guide d'installation fourni avec le produit. Assurez-vous de respecter les distances minimales recommandées entre la hotte et la surface de cuisson, généralement 65 cm pour les plaques à gaz et 55 cm pour les plaques électriques.

Comment résoudre un bruit excessif provenant de la hotte ?

Un bruit excessif peut être causé par des filtres encrassés ou mal installés. Vérifiez et nettoyez les filtres. Si le bruit persiste, il peut être nécessaire de vérifier le montage de la hotte et de s'assurer qu'elle est bien fixée.

MODE D'EMPLOI HLQB 9.8 AAI XHA HOTPOINT-ARISTON

Anomalies et remèdes,39

IT

Italiano

Il est important de conserver ce manuel afin de pouvoir le consulter à tout moment. En cas de vente, cession ou déménagement, assurez-vous qu'il accompagne toujours le produit.
! Veuillez dire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.
! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

Sécurité générale

• La distance minimale entre la surface ou sont posés les recipients de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins :

65 cm si la hotte est installée au-dessus d'une table de cuisson à gaz

55 cm si la hotte est installée au-dessus d'une table de cuisson electrique.

Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuillez en tener compte.

• La hotte est équipée de chevilles de fixation adaptées à la plupart des murs ou plafonds. Il est toute fois nécessaire de s'adresser à un technicien afin de s'assurer que le matériel est ajusté au type de mur ou plafond, lequel doit être suffisamment résistant pour supporter le poids de la hotte.

• Attention! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée.

• Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

• Pour toutes les opérations d'installation et d'entretien, utilisez des gants de travail.

• L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.

• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.

• N'utilisez jamais l'appareil sans filtrer anti-graisse correctement monté!

• La hotte ne doit JAMAIS être utilisée en guise de plan d'appui, à moins que cela ait eté expressement indiqué.

• La piece ou elle est installée doit disposer d'une ventilation suffisante lorsque la hotte est utilisée en même temps que autres apparueils à combustion utilisant du gaz ou autres combustibles.

• L'air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres apparèils de combustion utilisant du gaz ou d'autres combustibles.

• Veuillez respecter toutes les normes relatives à l'évacuation de l'air.

• Il est strictement interdit de cuisiner des alimentés flambés sous la hotte ; l'utilisation de flammes libres pourrait endommager les filtrés et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas.

• Il est conseilé de surveiller la cuisson des aliments lorsque l'on a recours à la friture, afin d'éviter que l'huile chauffée à trop haute température ne prenne feu.

• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener étroitement aux dispositions des autorités locales compétentes.

• Il est conseilé de nettoyer féquèment l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien générées dans ce manuel).

• Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des filtres peut être à l'origine de risques d'accordie.
• N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique.
• Nous déclinons toute responsabilité en cas d'eventuels inconveniens, dommages ou incendies subis par l'appareil et dessistant du non-respect des instructions presents dans ce mode d'emploi.
• Attention! Les parties accessibles peuvent devenir très chaudes en cas d'utilisation avec des appareils de cuisson.

ES

Advertencias

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer :

• le type d'anomalie;
• le modele de l'appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaque signaletique apposée sur l'appareil

ES

Asistencia

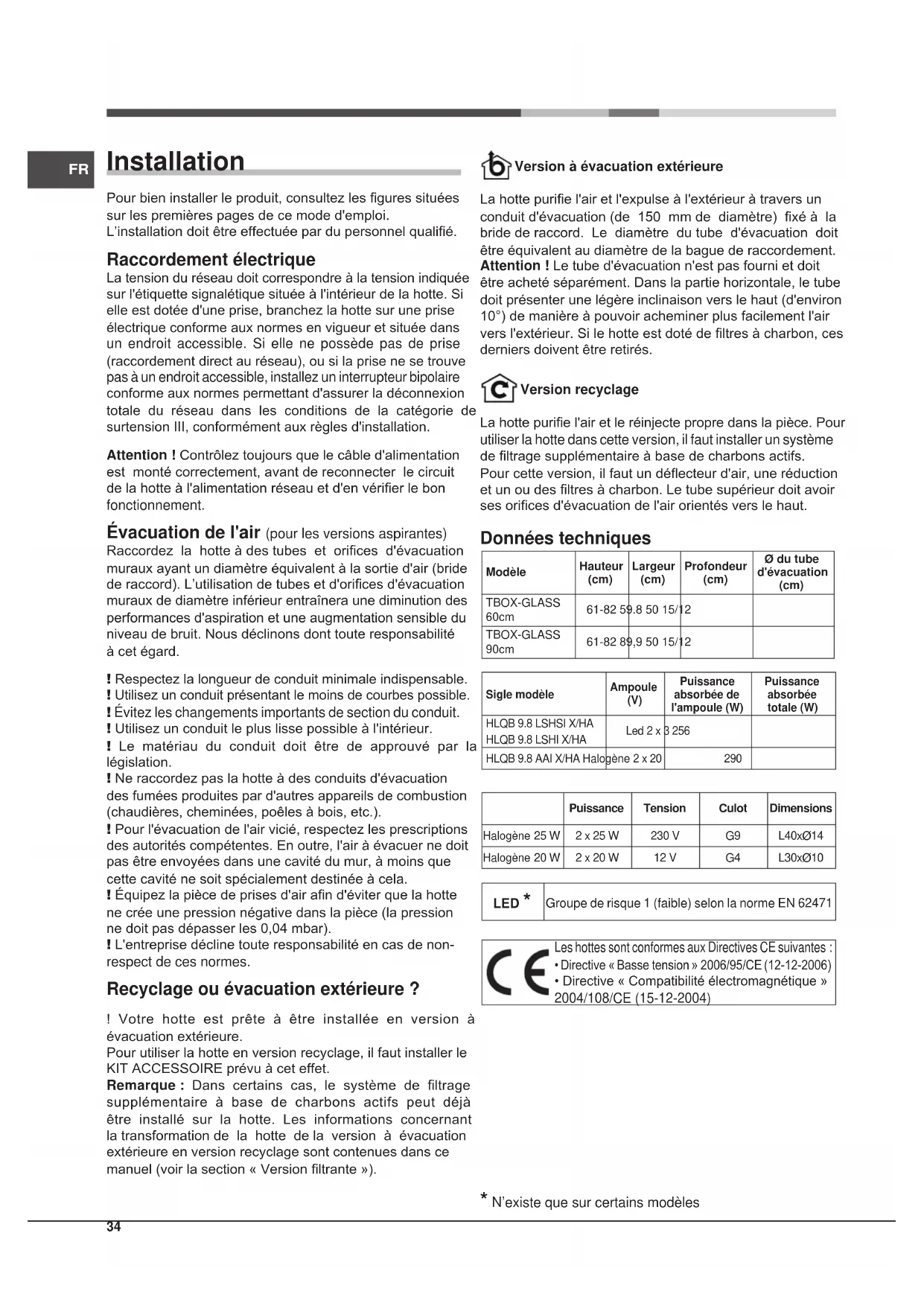

Pour bien installer le produit, consultez les figures situées sur les premières pages de ce mode d'emploi.

L'installation doit être effectuee par du personnel qualifié.

Raccordement electrique

La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

Attention! Contrôlez toujours que le cable d'alimentation est monté correctement, avant de reconnectcer le circuit de la hotte à l'alimentation réseau et d'en vérifier le bon fonctionnement.

Évacuation de l'air (pour les versions aspirantes)

Raccordez la hotte à des tubes et orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccord). L'utilisation de tubes et d'orifices d'évacuation muraux de diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation sensible du niveau de bruit. Nous déclinons dont toute responsabilité à cet égard.

! Respectez la longueur de conduit minimale indispensable.
! Utilisez un conduit représentant le moins de courbes possible.
!Évitez les changements importants de section du conduit.
! Utilisez un conduit le plus lisse possible à l'intérieur.
! Le matériel du conduit doit être deapprové par la législation.
! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres apparéils de combustion (chaudières, cheminées, poëles à bois, etc.).
Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à evacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela.
Équipez la pièce de prises d'air afin d'éviter que la hotter ne cree une pressiion négative dans la pièce (la pression ne doit pas dépasser les 0,04 mbar).
! L'entreprise décline toute responsabilité en cas de non-respect de ces normes.

Recyclage ou évacuation extérieure ?

! Notre hotte est prete à être installée en version à évacuation extérieure.

Pour utiliser la hotter en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet.

Remarque: Dans certains cas, le système de filtrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont contenues dans ce manuel (voir la section « Version filtrante »).

Version à évacuation extérieure

La hotte purifie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) fixé à la bride de raccord. Le diamètre du tube d'évacuation doit être équivalent au diamètre de la bague de raccordement.

Attention! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doit partager une légère inclinaison vers le haut (d'environ 10^ ) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de filtres à charbon, ces derniers doivent être retirés.

Version recyclage

La hotte purifie l'air et le reinjecte propre dans la piece. Pour utiliser la hotte dans cette version, il faut installer un système de filtrage supplémentaire à base de charbons actifs. Pour cette version, il faut un déflecteur d'air, une réduction et un ou des filtres à charbon. Le tube supérieur doit avoir ses orifices d'évacuation de l'air orientés vers le haut.

Données techniques

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø du tube d'évacuation (cm)
TBOX-GLASS 60cm	61-82 59.8 50 15/12
TBOX-GLASS 90cm	61-82 89,9 50 15/12

Sigle modèle	Ampoule(V)	Puisssanceabsorbie del'ampoule(W)	Puisssanceabsorbietotale(W)
HLQB 9.8 LSHSI X/HA HLQB 9.8 LSHI X/HA	Led 2 x3	256
HLQB 9.8 AAI X/HA Halogène 2 x 20		290

	Puisance	Tension	Culot	Dimensions
Halogène 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogène 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Groupe de risque 1 (faible) selon la norme EN 62471

Les hottes sont conformes aux Directives CE suivantes :

• Directive « Basse tension » 2006/95/CE (12-12-2006)
• Directive « Compatibilité électromagnétique »

2004/108/CE (15-12-2004)

^ N'existe que sur certains modèles

Commandes TBOX-GLASS

Modèle avec Touch control glass (basic)

(N'existe que sur certains modèles)

T1T2T3T4T5T6T7T8

T1 Marche/Arrêt moteur

Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la premiere vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.

T2 Vitesse 1

Lorsque l'on appuie sur ce bouton, la hotte passée de l'etat precedent à la vitesse 1.

T3 Vitesse 2

Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 2.

T4 Vitesse 3

Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 3.

T5 Booster

Lorsque I'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse intensive. La durée du réglage est limite dans le temps; à son expiration, la hotte revient à la vitesse précédemment réglée; si, en revanche, on appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte quitter la fonction booster et passé à la vitesse seLECTIONnée.

T6 Minuterie

Une seule pression sur T6 permet d'associer une durée prérégée de la minuterie (V) [V1 - 30 min, V2 - 20 min, V3 - 10 min] à chaque vitesse à l'échéance de laquelle la hotte revient automatiquement sur OFF. La minuterie ne peut être utilisée que pour les vitesse manuelles et pas pour la fonction booster.

T7 Avertissements relatifs aux filtres àGRAISSÉ et à odeurs

Au bout d'un certain nombre d'heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des filtres àGRAISSE (A) et à odeurs (B)-ce dernier uniquement pour les hêtes à recyclage.

Ce terme est indiqué par le clignotement de la led de la couleur associée au filtré (blanc pour les filtres àGRAisse, rouge pour le filtré à odeurs).

Après le nettoyage ou le remplacement des filtres, toute pression sur la touche T7 entraine l'extinction de la led d'avertissement.

T8 Allumage/extinction des lampes

Pour allumer et eteindre les lampes de la hotte.

Configuration de la hotte

Quand le produit est eteint, il est possible d'acceder au menu de configuration en appuyant 6 secondes de suite sur les touches T5 et T6. T7 s'allume alors pour indiquer le type d'installation a l'aide de deux couleurs de LED : blanc pour l'installation a evacuation exterieure (par defaut), rouge pour l'installation en version recyclage. Il est possible de changer de type d'installation en appuyant cyclquement sur la touche T7, bien entendu les couleurs des LED s'alterneront.

FR

Arrêt de la hotte

La hotte peut etre arretee manuellement en appuyant sur la touche T1 (ON/OFF).En cas de selection de la minuterie, la hotte s'arrete automatique a la fin du tempsprogramme.

Modèles avec Touch control glass + display (medium)

HLQB 9.8 AAI X/HA

T1T2T3T4T5T6

T1 Marche/Arrêt moteur

Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la premiere vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.

T2 Vitesse -

Lorsque l'on appuie sur ce bouton, la hotte passse à la vitesse inférieure.

T3 Vitesse +

Si la hotte fonctionne à la vitesse 3, une pression sur ce bouton active la vitesse intensive.

La durée du réglage est limitée dans le temps ; à son expiration, la hotte revient à la vitesse précédemment réglée.

T4 Minuterie « - »

La minuterie permet de régler un temps au bout duquel la hotte revient sur OFF; si la minuterie a été réglée et qu'il y a un changement de vitesse activé en appuyant sur T2, T3 ou T4, la minuterie se désactive aussitot.

Lorsque l'on appuie sur la touche T4 on diminue le temps de 5 minutes.

T5 Minuterie « + »

Lorsque l'on appuie sur ce bouton une première fois, on regle la minuterie sur 5 minutes et à chaque pression successive ce temps augmente de 5 minutes à la fois.

T6 Allumage/extinction des lampes

Pour allumer et eteindre les lampes de la hotte

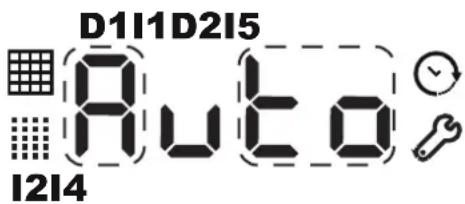

D1: Chiffre Vitesse
D2: Groupe de 2 chiffres Temps
11: Indicateur Filtre à graisses
12: Indicateur Filtre Charbon
14:Indicateur Menu
15:Indicateur Minuterie

Avertissement relatif aux filtres à graisse et à odeur

Au bout d'un certain nombre d'heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des filtres àGRAISSE (A) et/ou à odeurs (B)-ce dernier uniquement pour les hôtes à recyclage.

L'allumage duvoyant 11indique la saturation du filtré àGRAISSE, tandis que l'allumage duvoyant 12indique la saturation du filtré à odeurs (uniquement pour les hôtes en version recyclage).

Pour réinitialiser le compteur, appuyer 3 secondes de suite sur T5 + T4, hotter allumée.

Sélection du type de hotte

Il est possible de sélectionner le fonctionnement de la hotte en mode évacuation (par défaut) ou recyclage. Pour modifier la sélection, procéder comme suit :

• la hotte étant sur OFF, appuyer longuement sur les touches T4 et T5 pour acceder au menu, cet accès est signalé par un son émis par la hotte, par l'icone I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche ;
• pour faire dérouler le menu, utiliser les touches T4 et T5. T4 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à selectionner les différents points du menu (0, 1 ou 0, 1, 2);
• pour sélectionner le type de hotte, acceder au menu, sélectionner à l'aide de T4 le point C6 et à l'aide de T5选拔ctionner la valeur 0 pour un fonctionnement de la hotte en mode évacuation ou 1 pour un fonctionnement de la hotte en mode recyclage. A la fin, appuyer sur la touche T1.

Arrêt de la hotte

La hotte peut être arrêtée manuelle en appuyant sur la touche T1 (ON/OFF). Si la hotte reste allumée en mode manuel, elle s'eteindra automatiquement au bout d'un laps de temps de « sécurité ». En cas de selection de la minuteserie, la hotte s'arrête automatiquement à la fin du tempsprogrammé.

Modèles avec Touch control glass + display (high)

T1 Marche/Arrêt moteur

Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la premiere vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.

T2 Vitesse -

Lorsque I'on appuie sur ce bouton, la hotte passse à la vitesse inférieure.

T3 Vitesse +

Lorsque l'on appuie sur ce bouton, la hotte passé à la vitesse supérieure. Si la hotte est eteinte, c'est la vitesse 1 qui est configurée lorsque l'on appuie sur ce bouton.

T4 Booster

Lorsque I'on appuie sur ce bouton, la hotte passé de l'état precedent à la vitesse intensive; la lecture « b » clignote lentement sur l'afficheur. La durée du réglage est limitée dans le temps; à son expiration, la hotte revient à la vitesse précédemment réglée; si, en revanche, on appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passé à la vitesse sélectionnée.

T5 AUTO

Une pression sur le bouton T5 active le mode de fonctionnement automatique qui met la hotte en marche selon le niveau de vapeur détecté. Le capteur pendant son fonctionnement à plein régime, règle la vitesse du moteur à l'intérieur des valeurs admises (0, 1, 2, 3 ou booster). La hotte qui est en train de fonctionner en mode automatique passée en mode manuel lorsque l'on appuie sur la touche Vitesse ou Booster.

Le capteur a besoin d'être calibré avant son utilisation. Pour plus d'informations, consulter le paragraphe « Procedure de calibration »

T6 Minuterie «-»

La minuterie permet de régler un temps au bout duquel la hotte revient sur OFF; si la minuterie a été réglée et qu'il y a un changement de vitesse activé en appuyant sur T2, T3 ou T4, la minuterie se désactive aussitôt.

Lorsque l'on appuie sur la touche T6 on diminue de 5 minutes la valeur precedemment seLECTIONnee.

T7 Minuterie +

Lorsque l'on appuie sur ce bouton une première fois, on regle la minuterie sur 5 minutes et à chaque pression successive ce temps augmente de 5 minutes.

T8 Allumage/extinction des lampes

Pour allumer et eteindre les lampes de la hotte

D1: Chiffre Vitesse
D2: Groupe de 2 chiffres Temps
11: Indicateur Filtre à graisses
12: Indicateur Filtre Charbon
14:Indicateur Menu
15:Indicateur Minuterie

Avertissement relatif aux filtres à graisse et à odeurs

Au bout d'un certain nombre d'heures de fonctionnement, il faut proceder au nettoyage ou au remplacement des filtres àGRAISSE (A) et aodeurs (B)-ce dernier uniquement pour les hottes à recyclage.

L'allumage duvoyant11indique la saturation du filtré à graissé, tandis que l'allumage duvoyant12indique la saturation du filtré à odeurs/charbon actif (uniquement pour les hottes en version recyclage).

Pour réinitialiser le compteur, appuyer 3 secondes de suite sur T5 + T6, hotter allumée.

Procedure de calibration du capteur automatique

• Calibration : pour que la procédure de calibration soit efficace, il faut qu'elle soit effectuee en environnement propre, le plan de cuisson doit donc etre eteint.

Pendant la procEDURE de calibration, la touche AUTO est allumée et l'inscription AUTO clignote sur l'afficheur.

La calibration du capteur peut être AUTOmatique ou manuelle (« sur demande »). Dans les deux cas, la durée de la calibration est de :

1 minute environ pour plan de cuisson à gaz;
- 13 minutes environ pour plan de cuisson à induction ou électric.

• La calibration automatique : elle a lieu quand la hotte est mise sous tension ou après avoir choisi le plan de cuisson dans le menu configuration.

• La calibration manuelle : (ou sur demande) est prévue dans le menu de configuration. Cette procédure est conseillée et peut être activée en cas de mauvais fonctionnement du capteur (qui peut par exemple se produit en cas de panne d'électricité pendant la cuisson ou après une période d'inactivité prolongée). Pour effectuer la calibration manuelle, procéder pas à pas comme suit :

• la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T6 et T7 pour acceder au menu, cet accès est signalé par un son émis par la hotte, par l'icone I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche;
• pour faire dérouler le menu, utiliser les touches T6 et T7. T6 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à seLECTIONner les différents points du menu (0, 1 ou 0, 1, 2);
• pour effectuer la calibration manuelle, acceder au menu, selectionner à l'aide de T6 le point C4 et à l'aide de T7 selectionner la valeur 1. Appuyer ensuite sur la touche T1 et attendre le temps conseilé pour la calibration.

Selection du type de plan de cuisson : lors de l'installation (en service) il faut désirir le type de plan de cuisson (electrique, induction, gaz) lié sents sous la hotte. Tout de suite après la selection du plan de cuisson, la procEDURE complète de calibration AUTOmatique aura lieu.

Important: ne pas forcer la calibration « sur demande » après la selection du plan de cuisson car cette derniere démarre automatique.

Pour selectionner le plan de cuisson, proceder comme suit :

• la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T6 et T7 pour acceder au menu, cet accès est signalé par un son émis par la hotte, par l'icone I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche;
• pour faire dérouler le menu, utiliser les touches T6 et T7. T6 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à seLECTIONner les différents points du menu (0, 1 ou 0, 1, 2);
• pour effectuer la sélection du plan de cuisson, acceder au menu, sélectionner à l'aide de T6 le point C3 et à l'aide de T7 sélectionner la valeur 0 en cas de plan de cuisson à gaz, 1 en cas de plan radiant, 2 en cas de plan à induction. Appuyer ensuite sur la touche T1 pour quitter le mode menu et attendre le temps nécessaire à la calibration du capteur.

Selection du type de hotte

Il est possible de selectionner le mode de fonctionnement de la hotte entre évacuation (par défaut) et recyclage. Pour modifier le type de hotte, procéder comme suit :

• la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T4 et T5 pour acceder au menu, cet accès est signalé par un son émis par la hotte, par l'icone I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche;
• pour faire dérouler le menu, utiliser les touches T4 et T5. T4 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc.), tandis que T5 sert à seLECTIONner les différents points du menu (0, 1 ou 0, 1, 2);
• pour selectionner le type de hotte, acceder au menu, selectionner à l'aide de T4 le point C6 et à l'aide de T5 selectionner la valeur 0 pour un fonctionnement de la hotte en mode évacuation ou 1 pour un fonctionnement de la hotte en mode recyclage. Appuyer enfin sur la touche T1.

Arrêt de la hotte

La hotte peut etre arrete manuellement en appuyant sur la touche T1 (ON/OFF).Si la hotte reste allumee en mode manuel,elle s'eteindra AUTomatiquement au bout d'un laps de temps de « sécurité ».En cas de selection de la minuterie,la hotte s'arrete AUTomatiquement a la fin du tempsprogramme.

Le mode AUTomatique se désactive 10 minutes après que le capteur a procédé à l'arrêt du moteur de la hotte.

Légende configuration

Code réglage	Sens Explication
C1	Minuterie filtré àGRAISSSE	Remise à zéro de la minuterie du filtré àGRAISSSE
C2	Minuterie filtré àodeurs	Remise à zéro de la minuterie du filtré àodeurs
C3	Type de plans decuisson	Modification du type de plan pour le capteur AUTO. Il peut être à gaz, électrique ou à induction
C4	Calibration ducapteur	Pour effectuer la calibration du capteur En cas de sélection du point 1, au prochain allumage de la hotte, le capteur effectue la calibration
C5 Niveauaux audio	S'il est sur muet, aucun FB audio n'est émis (meme pas l'allumage)
C5 Type	de hotte	Evacuation/Recyclage(évacuation par défaut)
C6	Reset to Factory default (Restaurer les paramètres usine par défaut)	Restaure les paramètres par défaut du menu DGT (y compris l'installation)

Notes générales

En cas de blocage des touches de l'afficheur, débrancher puis rebrancher la hotte au secteur avant de contacter le Service de dépannage.

Entretien et soin

Attention! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

Premier nettoyage

• Retirez les films de protection
• Éliminez les impuretés avec une éponge humide et un peu de savon neutre
• Rincez avec un chiffon humide
• Séchez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inox

Nettoyage periodique

La hotte doit être nettoyée féquèment (au moins aussi souvent que l'on procède à l'entretien des filtres àGRAisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutre et d'eau tiège. Évitez l'utilisation de produits abrasifs ou corrosifs.

Attention: Le non-respect des régles de nettoyage de l'appareil et de remplacement des filtres peut être à l'origine de risques d'incendie. Il est donc recommandé de s'en tener aux instructions sugérées. Nous déclinons toute responsabilité en cas d'eventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des averissements ci-dessus.

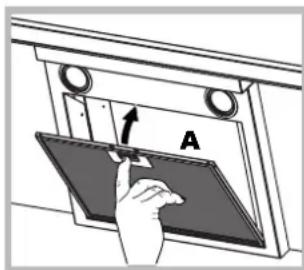

Entretien des filtres anti-graisse (A)

Le cadre anti-graisse retient les particules de graisse provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des déterments non agressifs, à la main ou bien au lave-vaisselle à BASSE TEMPERATURE et en cycle court.

Pour démonter le filtré à

graisses, tirez sur la poignée de décrochage à ressort. Si on le lave au lave-vaisselle, le filtrte anti-graisse métallique pourrait se décolorer, mais cela n'altere en rien ses performances de filtrage.

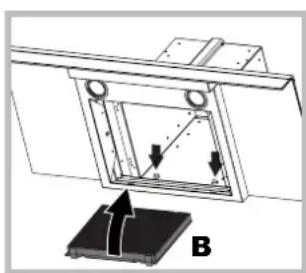

Entretien du filtré à charbon (B)

Le filtrtre à charbon retient les odeurs désagreables provenant de la cuisson. La saturation du filtrtre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le filtrtre anti-graisse est nettoyé. Dans tous les cas, il faut replacer la cartouche au moins tous les vingt mois. Ce filtrtre NE peut PAS être lavé ou régénééré

Demontage: Enlevez le filtré aux charbons actifs en appuyant sur les deux leviers à l'avant qui le fixent à la hotte.

Montage: Accrochez le filtré aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers.

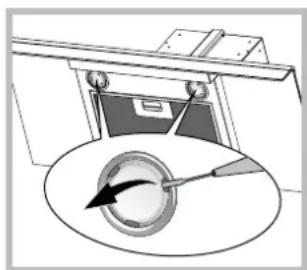

Remplacement des ampoules

Déconnectez l'appareil du réseau électrique et retirez les filtres anti-graisse.

Attention! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides.

1. Retirez la protection en faisant levier avec un petit tournevis plat ou un outil similaire.
2. Remplacez l'ampoule usagée. Utilisez uniquement des ampoules ayant les mêmes caractéristiques que celles usagées (pour plus de détails, consultez

les données techniques presents dans le livre suivant). 3. Refermez la protection (fixation a declic).

Remplacement des ampoules LED

La hotte est équipée d'un système d'éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d'énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s'adresser au service d'assistance technique.

Cable électricne

Si le cable d'alimentation est endommagé, il peut être remplace par le fabricant ou par son service d'assistance technique afin d'éviter tout danger.

MISE AU REBUT

Cet apparéil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques etlectroniques (DEEE).En veillant àmettre au rebut correctement ce produit, l'utilisateur contribue à prévenir les eventuelles conséquences négatives pour l'environnement et la santé.

Le symbole préSENT sur le produit ou sur la documentation qui l'accompagne indique que ce produit ne doit pas été traité comme un déchet menager mais qu'il doit être déposé dans un point de collecte spécialisé dans le recyclage des appareils ELECTriques et électroniques. Veuillez respecter les normes locales en vigueur en matière d'élimination des déchets. Pour plus d'informations sur le traitement, la recupération et le recyclage de ce produit, veuillez contacter les autorités locales, le service de collecte des ordures menagères ou le magasin dans lequel vous avez acheté le produit.

Anomalies et remèdes

Siquelquechosesemblenepasfonctionner,avant d'appelerleServiced'assistance,veuillezverifierlespoints suivants：

Si la hotter ne fonctionne pas :

Vérifiez que :

• il n'y a pas de coupure de courant.
• une vitesse a bien ete selectionnee.

Si la hotte affiche un mauvais rendement :

Vérifiez que :

• La vitesse selectionnée est suffisante pour la quantité de fumée et de vapeurs dégagée.
• La cuisine est suffisamment aérée pour permettre une prise d'air.
• Le filtré à charbon n'est pas usage (hotte en version recyclage).

Si la hotte s'est eteint en cours de fonctionnement normal:

Vérifiez que :

• il n'y a pas de coupure de courant.
• le disjoncteur omnipolaire ne s'est pas déclenché.

En cas d'anomalies de fonctionnement eventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation electrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.

Instalación
