Caractéristiques techniques	Support mural pour écran plat, compatible avec la plupart des téléviseurs de 32 à 65 pouces.
Capacité de charge	Supporte un poids maximal de 45 kg.
Type de montage	Montage mural fixe.
Dimensions du produit	Dimensions compactes pour un encombrement réduit.
Utilisation	Idéal pour les installations dans les salons, bureaux ou espaces publics.
Installation	Installation facile avec tous les accessoires nécessaires inclus.
Maintenance	Vérifier régulièrement la solidité du montage et l'état des vis.
Sécurité	Conforme aux normes de sécurité pour une utilisation en toute confiance.
Informations générales	Produit garanti 5 ans, service client disponible pour assistance.

FOIRE AUX QUESTIONS - ECMU03CS Peerless-AV

Comment installer le support écran plat Peerless-AV ECMU03CS ?

Pour installer le support, commencez par fixer les plaques de montage au dos de votre écran. Ensuite, fixez le support mural au mur à l'aide des vis et chevilles fournies, en veillant à utiliser un niveau pour garantir un alignement correct.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis et éventuellement d'une clé à molette pour serrer les boulons.

Le support est-il compatible avec tous les écrans plats ?

Le support Peerless-AV ECMU03CS est compatible avec la plupart des écrans plats ayant un poids maximum de 45 kg et un motif de montage VESA de 200 x 200 mm à 600 x 400 mm. Vérifiez les spécifications de votre écran avant l'achat.

Comment ajuster l'inclinaison et la rotation une fois le support installé ?

Le support permet des ajustements d'inclinaison et de rotation. Utilisez les vis de réglage situées sur le support pour modifier l'angle de votre écran selon vos besoins.

Que faire si les vis de montage ne s'adaptent pas à mon écran ?

Si les vis fournies ne conviennent pas, vérifiez les dimensions et le type de filetage requis pour votre écran. Vous pouvez acheter des vis de montage adaptées dans un magasin de bricolage.

Comment puis-je savoir si le support est correctement installé ?

Assurez-vous que le support est solidement fixé au mur et que l'écran est bien accroché au support. Vérifiez également que le support est de niveau pour éviter tout déséquilibre.

Le support permet-il de cacher les câbles ?

Oui, le Peerless-AV ECMU03CS est conçu pour permettre une gestion des câbles, mais assurez-vous d'utiliser des attaches ou des gaines supplémentaires pour un résultat optimal.

Que faire si je rencontre des problèmes d'installation ?

Si vous rencontrez des difficultés, consultez le manuel d'installation fourni. Vous pouvez également contacter le service client de Peerless-AV pour obtenir de l'aide.

MODE D'EMPLOI ECMU03CS Peerless-AV

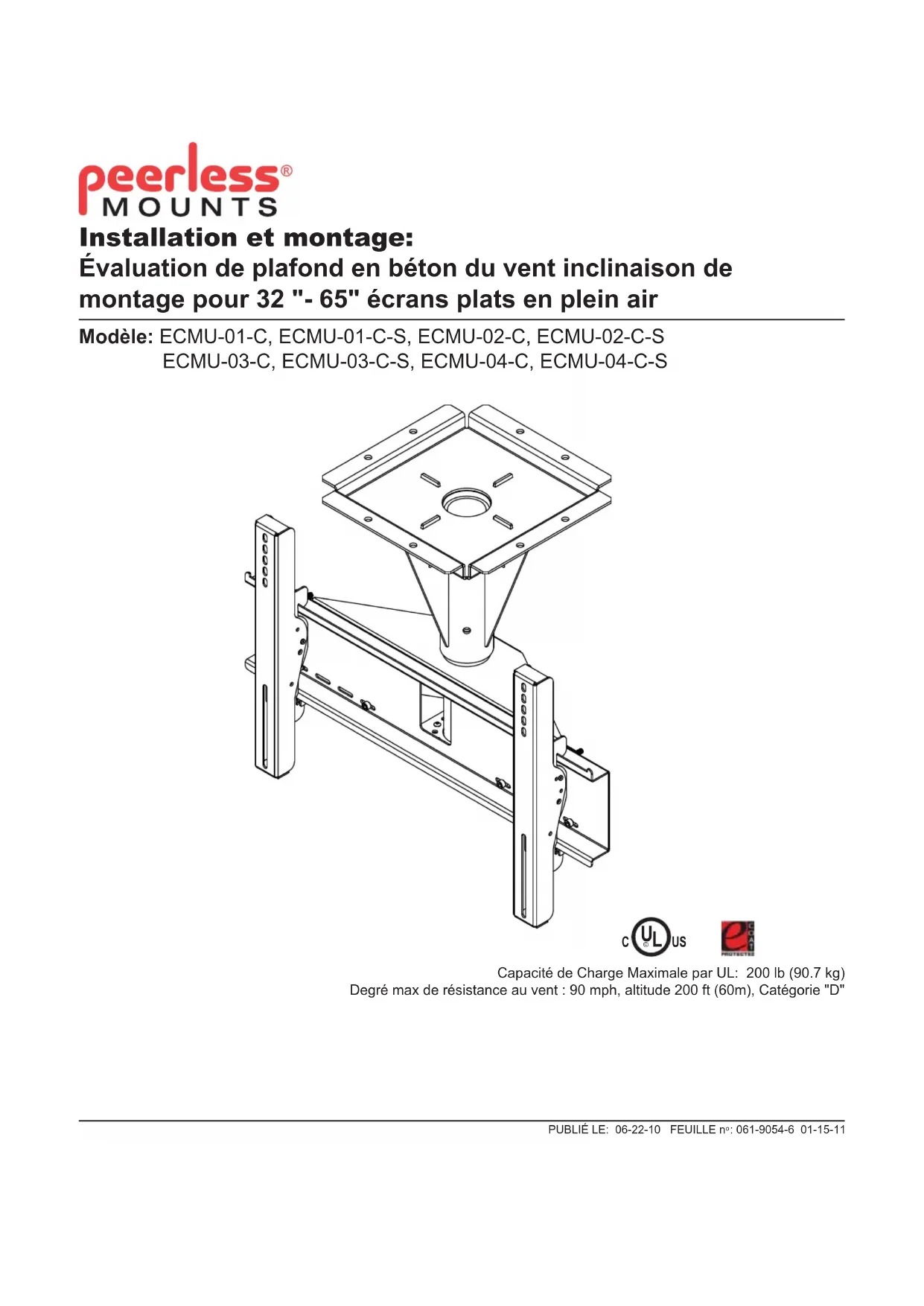

: 061-9054-6 01-15-11 Capacité de Charge Maximale par UL: 200 lb (90.7 kg) Degré max de résistance au vent : 90 mph, altitude 200 ft (60m), Catégorie "D"

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertisse- ments, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expéri- ence de la construction immobilière et ayant bien compris ces instructions.

• En raison des conditions de température extérieure telles que vents forts, neige abondante, grêle, pluie, etc. l'enceinte de protection, ainsi que son support, son tube de rallonge et ses pièces de fi xation, doivent être in- spectés au moins une fois par année et immédiatement après des vents de plus de 90 mi/h (145 km/h) Un instal- lateur ou un inspecteur qualifi é doit vérifi er les signes de rouille, de fi xations desserrées, de métal tordu, etc. Si l'inspection révèle une usure excessive, une détérioration ou un danger quelconque, ce produit doit être mis hors service immédiatement. Pour toute question, veuillez vous adresser au service à la clientèle.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum par UL. Reportez-vous à la page 15.

• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utili- sez un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.

• Ce produit a été conçu pour être utilisé avec d'autres produits à l'extérieur uniquement.

• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous : TYPE DE MUR PIÈCES DE FIXATION REQUISES

• Béton plein Incluses

• Autre, ou vous n’êtes pas sûr ? Contacter un professionnel qualifi é AVERTISSEMENT Outils nécessaires au montage

• foret de 3/8 po (10 mm) pour les murs à block de béton

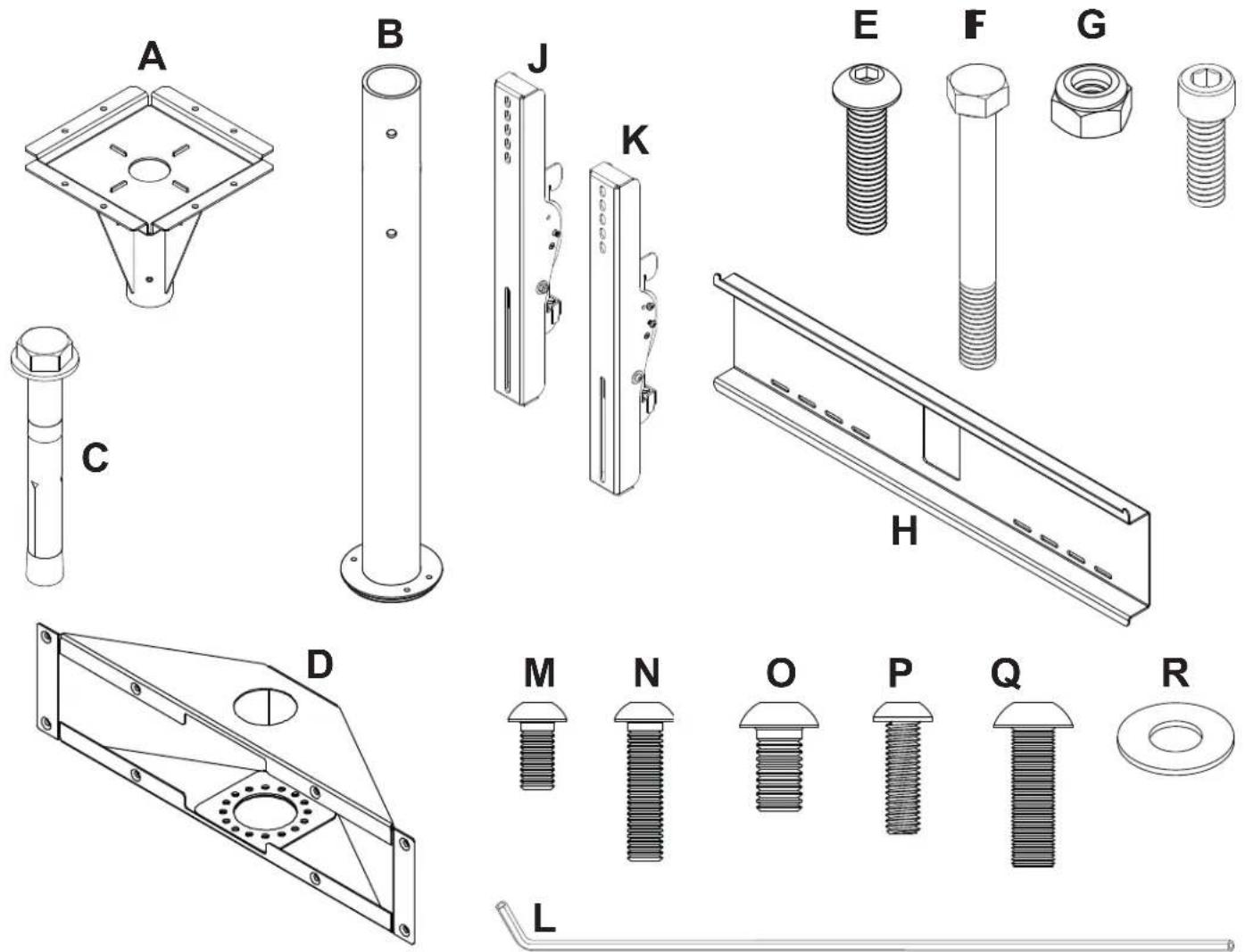

: 061-9054-6 01-15-11 Français ECMU-01-CECMU-02-CECMU-03-CECMU-04-CECMU-01-C-SECMU-02-C-SECMU-03-C-SECMU-04-C-SDescription Qté Pièce nº Pièce nº Modèle nº Pièce nº

vis à tête creuse de 1 po 4 520-5035 520-5035 ECMU-03-C 061-T1268

vis à tête creuse de 3/4 po 8 520-5034 520-5034 supports adaptateurs gauche 1 061-T1383 061-7383

Liste des pièces Support de Colonne (B)

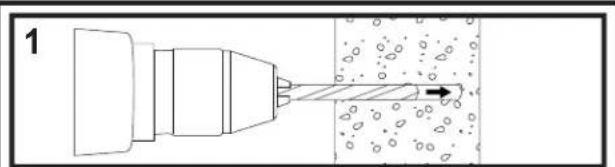

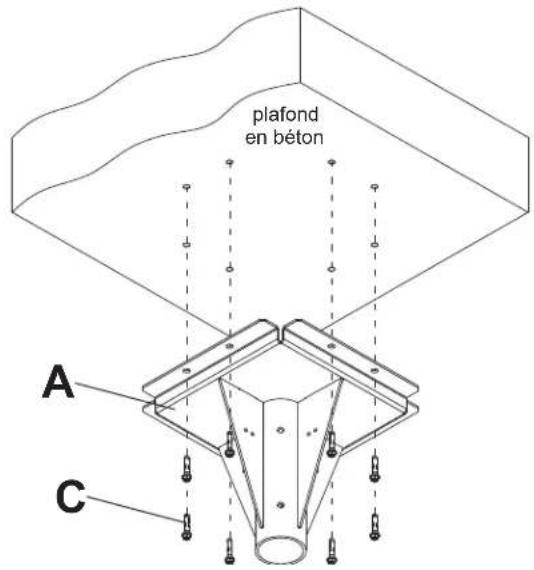

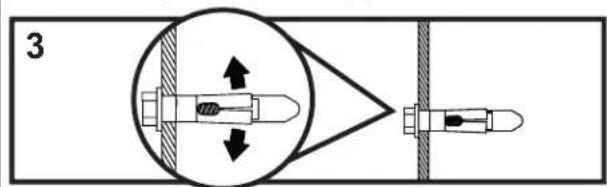

Les pièces peuvent différer légèrement de l’illustration. Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.18 sur 32 PUBLIÉ LE: 06-22-10 FEUILLE n : 061-9054-6 01-15-11 Français Utilisez la plaque de plafond (A) comme gabarit pour marquer huit trous de fi xation sur le plafond en béton. Percez huit avant-trous de 3/8 po (10 mm) de dia. à une profondeur minimale de 3 po (76 mm). Placez la plaque de plafond sur les trous de fi xation et fi xez-la à l'aide de huit chevilles d’expansion pour béton (C) comme illustré ci-dessous. Serrez toutes les fi xations.

Percez des trous de ¾ po (10 mm) de diamètre.Placez la plaque de plafond (A) sur les trous et fi xez-la à l'aide des chevilles d’expansion pour béton (C).Serrez toutes les fi xations. Serrez à un couple maximal de 35 pi-lb (47 Nm).

Installation sur du Béton Plein

• Le béton doit avoir une densité minimale de 3 000 psi. Du béton de moindre densité risque de ne pas soutenir la cheville d’ancrage.

• Si un ensemble de câbles de sécurité est utilisé, il faut l'installer à ce stade. Ne pas retirer et réinsérer les chevilles d’ancrage pour béton. Cela risque de réduire considérablement leur capacité de support.

• Ne serrez jamais à plus de 35 pi-lb (47 Nm). AVERTISSEMENT

• Fixez toujours des chevilles à expansion pour béton directement sur le béton porteur.

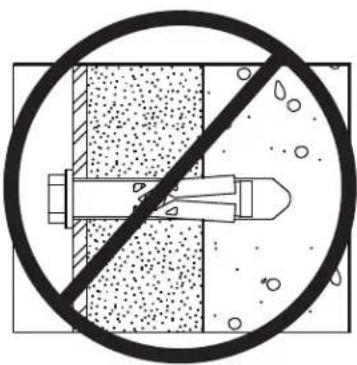

• Ne fi xez jamais des chevilles à expansion pour béton à du béton recouvert d’une couche de plâtre, d’une cloison sèche ou de tout autre matériau de fi nition. AVERTISSEMENT19 sur 32 PUBLIÉ LE: 06-22-10 FEUILLE n

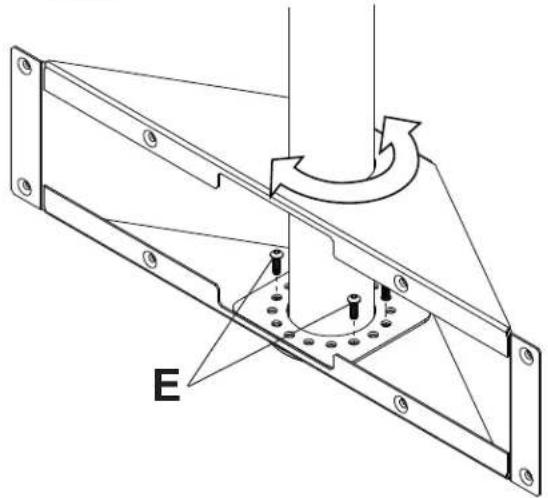

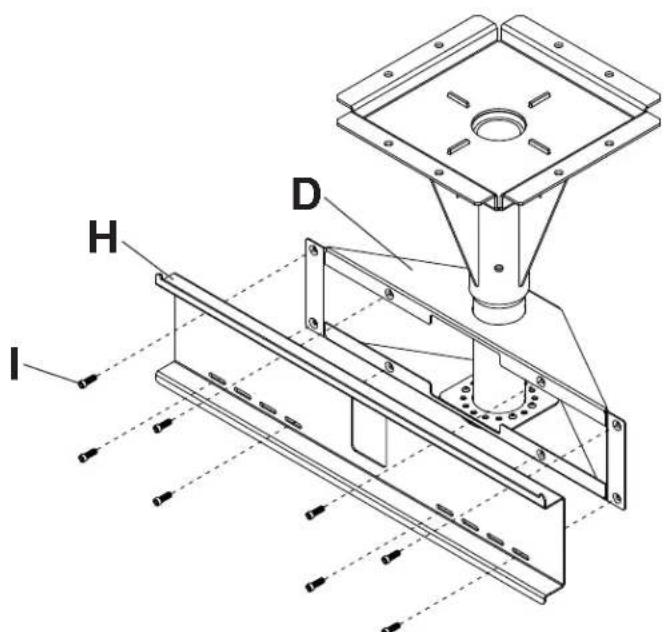

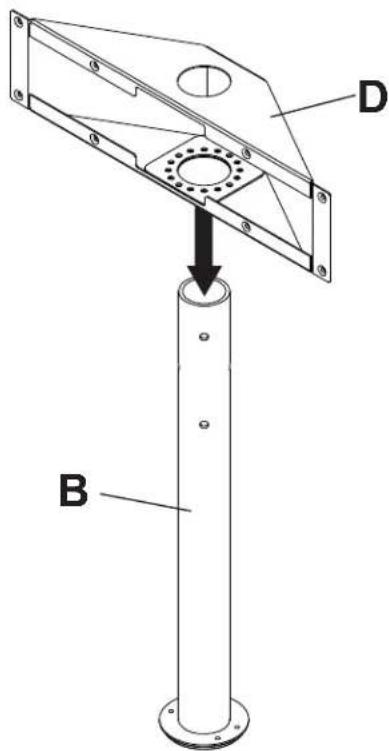

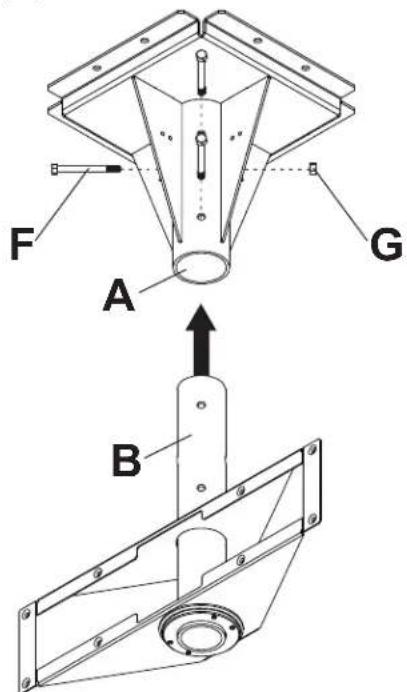

: 061-9054-6 01-15-11 Français Placez le boîtier adaptateur (D) sur la colonne de support (B) comme illustré. Réglez l'orientation à la position souhaitée comme illustré. Fixez le boîtier adaptateur à la colonne de support avec quatre vis à tête creuse de 1 po (E) à l'aide d'une clé hexagonale de 3/16 po comme illustré. Insérez le support de colonne (B) dans l'assemblage de plafond (A). Alignez les trous de la colonne de support sur les trous de l'assemblage de plafond et fi xez-la à l'aide de trois boulons de 7/16 x 4 po (F) et de trois écrous de 7/16 po (G) comme illustré. Fixez la plaque d'adaptation (H) au boîtier adapta- teur (D) avec huit vis de 3/4 po (I) à l'aide d'une clé hexagonale de 5/32 po comme illustré.

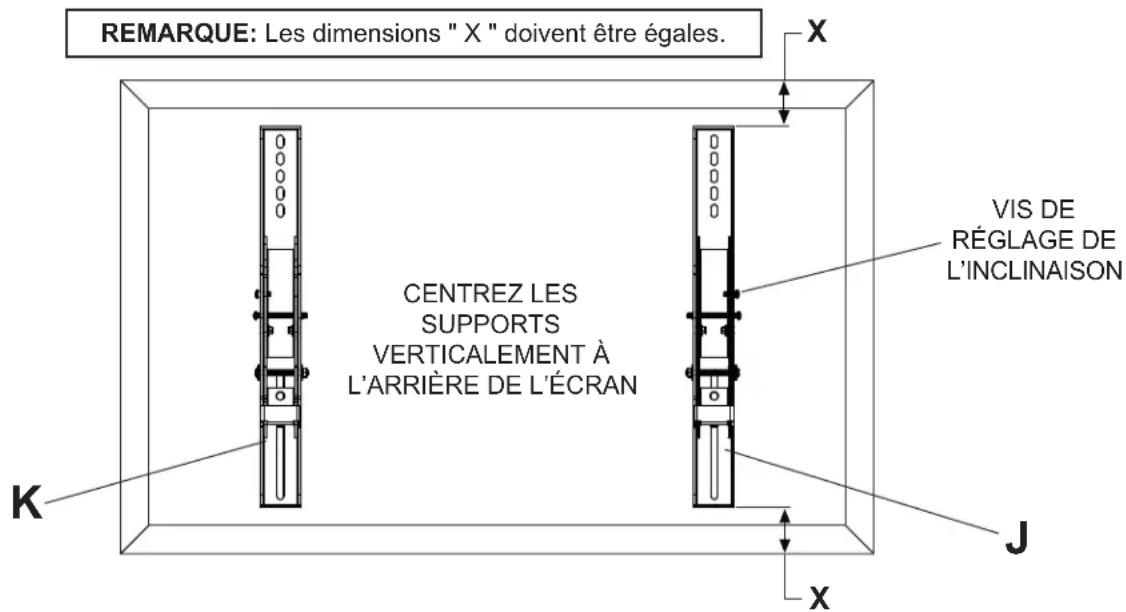

I20 sur 32PUBLIÉ LE: 06-22-10 FEUILLE n : 061-9054-6 01-15-11FrançaisAfi n d’éviter de rayer l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le poids de l’écran. Déposez l’écran à plat, tourné vers le bas. Si l’écran possède des boutons à l’arrière, enlevez- les pour pouvoir attacher les supports adaptateurs. Placez les supports adaptateurs (J,K) à l’arrière de l’écran, alignez-les sur les trous et centrez-les sur l’arrière de l’écran, comme illustré ci-dessous. Fixez les supports adaptateurs à l’arrière de l’écran à l’aide des vis, rondelles et entretoises appropriées, comme illustré sur en el’étape 6-1. REMARQUE : Les trous supérieurs et inférieurs de l’écran doivent toujours être utilisés. REMARQUE : Assurez-vous de fi xer les supports inclinables de façon à ce que la vis de réglage de l'inclinaison soit tournée vers l’extérieur comme illustré ci-dessous. Veillez à ce que tous les trous soient bien alignés, puis serrez les vis à l’aide d’un clé hexagonale 4 mm (L). REMARQUE: Les dimensions " X " doivent être égales.CENTREZ LES SUPPORTSVERTICALEMENT ÀL’ARRIÈRE DE L’ÉCRAN

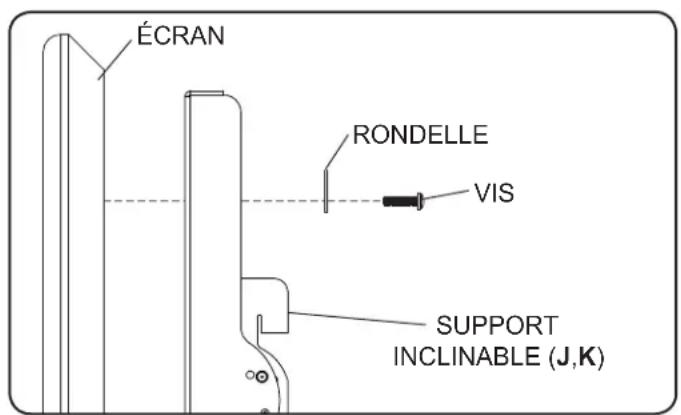

Commencez par la vis la plus courte et vissez-la manuellement à l’écran en la faisant passer à travers la rondelle et le support inclinable, comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets dans le trou de fi xation et tenir solidement en place. Ne pas trop serrer. S’il est impossible d’effectuer trois tours de vis complets, choisissez une vis plus longue dans le jeu de fi xations à compartiments. Répétez pour le reste des trous de fi xations, mettez les supports à niveau et resserrez les vis. 6-1

VIS Installation des supports adaptateurs

• Serrez les vis de manière à fi xer solidement les supports adaptateurs. N’employez pas une force excessive pour ce faire. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement leur pouvoir de maintien et d’en détacher les têtes. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).

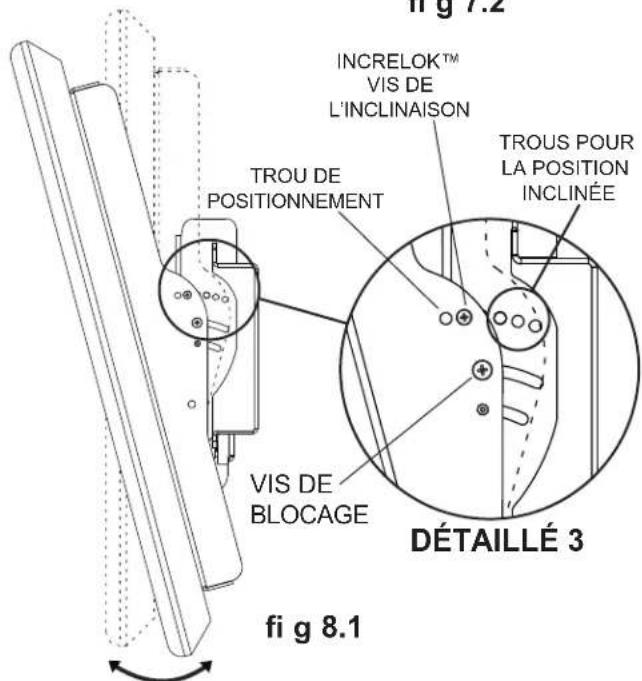

• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à maintenir solidement le support, l’écran peut être abîmé ou le produit détérioré. AVERTISSEMENT21 sur 32 PUBLIÉ LE: 06-22-10 FEUILLE n : 061-9054-6 01-15-11 Français fi g 8.1 INCRELOK™VIS DE L’INCLINAISONTROUS POURLA POSITIONINCLINÉETROU DEPOSITIONNEMENT VIS DE BLOCAGE fi g 7.2 fi g 7.1

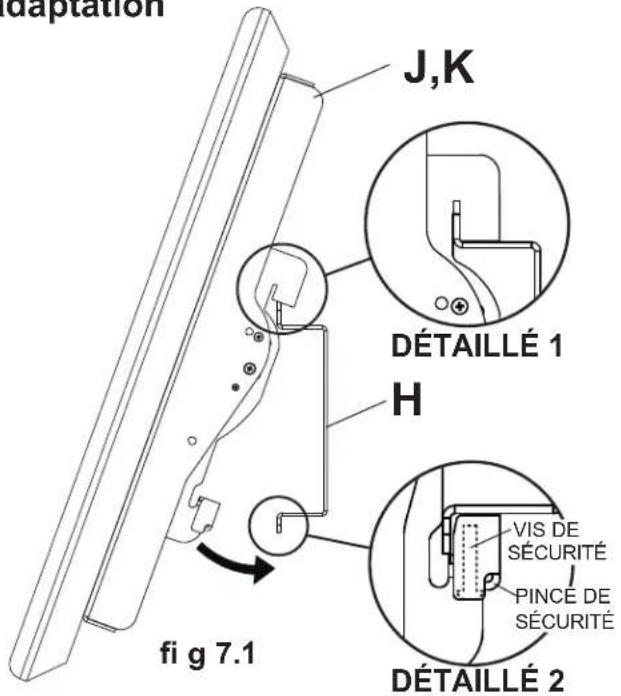

J,K DÉTAILLÉ 1 DÉTAILLÉ 3 Montage de l’écran : Accrochez les supports inclinables (J,K) à la plaque d'adaptation (H) et faites pivoter l’écran vers l'intérieur comme illustré à la fi g. 7.1. REMARQUE : Si la pince de sécurité est en contact avec le bas de la plaque d'adaptation, desserrez la vis de sécurité à l'aide d'une clé hexagonale (L). Les crochets des supports inclinables doivent être complètement engagés dans la plaque d'adaptation comme illustré dans le dessin de détail 1. Serrez les vis de sécurité à l'aide d'une clé hexagonale (L) jusqu'à ce que la pince de sécurité soit fermement appuyée contre le bas de la plaque d'adaptation. REMARQUE : Assurez-vous que la pince de sécurité est fi xée au bas de la plaque d'adaptation comme illustré dans le dessin de détail 2. Retrait de l’écran : Desserrez la vis de sécurité de la pince de sécurité jusqu'à ce que l'écran puisse pivoter librement, puis soulevez l'écran hors du support. Réglage de l’écran : L’écran peut être réglé horizontalement en desserrant la vis de sécurité de trois tours complets à l'aide d'une clé hexagonale (L) Réglez l’écran comme illustré à la fi gure 7.2. Serrez les vis de sécurité. REMARQUE : Il peut être plus facile de choisir et de régler l'angle d'inclinaison avant de placer l'écran sur le support. DISPOSITIF INCRELOK™ : L’écran peut être bloqué à un angle d’inclinaison préréglé de -5°, 0°, 5°, 10° ou 15°. Utilisez le trou de positionnement pour trouver la position correcte et inclinez l’écran pour aligner les trous. Serrez les vis de blocage de l’inclinaison IncreLok™ sur les deux supports inclinables comme illustré le dessin de détail 3. Serrez les vis de blocage pour le verrouiller en position inclinée. Installation de l’écran Plat sur la Plaque d'adaptation Réglage de l’inclinaison de l’écran Plat

• Pour lever et positionner l’écran plat en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.

• N’exercez pas une force excessive sur les vis. Un serrage excessif peut endommager le support. Serrez les vis à un couple maximal de 40 po-lb (4,5 Nm).

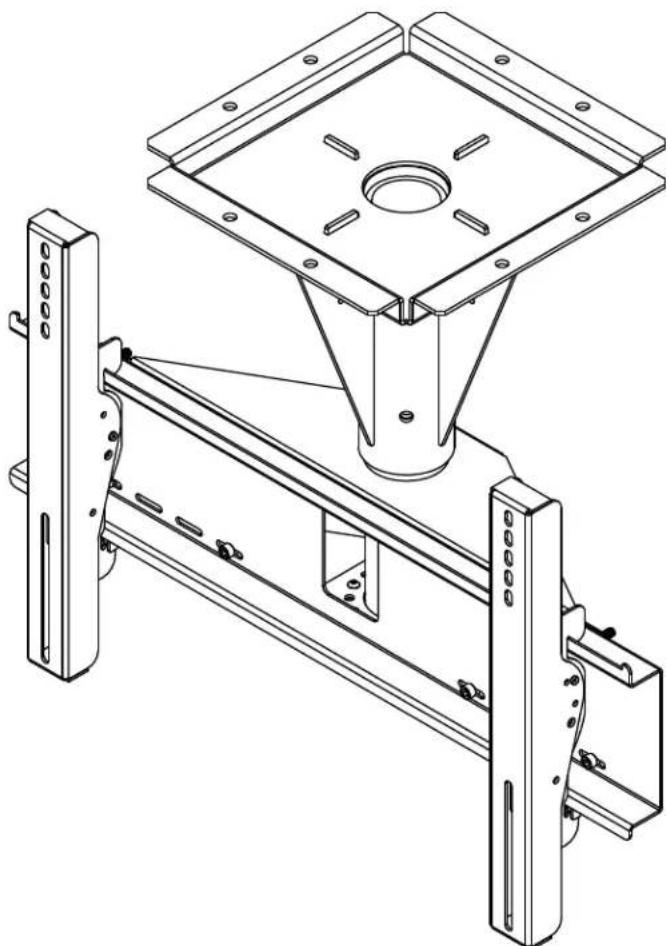

• Veillez à ne pas vous pincer les doigts lorsque vous poussez l’écran par le bas. AVERTISSEMENT © 2009, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. DÉTAILLÉ 2 VIS DE SÉCURITÉPINCE DE SÉCURITÉAnbringung und Zusammenbau: Beurteilung von konkreten Deckenmontage Wind Neigung für 32 "- 65" Flachbildschirm im Freien Modelle: ECMU-01-C, ECMU-01-C-S, ECMU-02-C, ECMU-02-C-S ECMU-03-C, ECMU-03-C-S, ECMU-04-C, ECMU-04-C-S ISSUED: 06-22-10 SHEET #: 061-9054-6 01-15-11 Maximale Tragfähigkeit pro UL: 200 lb (90.7 kg) Maximale Windbelastbarkeit: 90 mph, Höhe 200 ft (60m), Kategorie "D"

www.peerlessmounts.com © 2008 Peerless Industries, Inc. Peerless Industries, Inc., offre une garantie de cinq ans sur les produits fabriqués ou fournis par ses soins. Cette période commence à la date de vente du produit au client d’origine, mais ne peut en aucun cas dépasser de plus de six ans la date de fabrication. Pendant la période de garantie, les produits couverts seront exempts de tout défaut matériel et de main d’œuvre, dès lors qu’ils sont installés et utilisés dans le respect des instructions de Peerless Industries, Inc. Conformément aux dispositions légales applicables, Peerless réparera ou remplacera, ou remboursera le prix d’achat de tout produit non conforme à cette garantie pendant cette période. Toute autre garantie obligatoire applicable à ces produits est également limitée à la durée spécifi ée dans la présente Garantie de cinq ans. Cette garantie ne couvre pas les dommages causés par (a) les interventions ou les réparations effectuées par le client ou par une personne non agréée par Peerless Industries, Inc., (b) la non-utilisation de l’emballage approprié lors du renvoi du produit, (c) une installation incorrecte ou le non-respect des instructions ou des avertissements de Peerless lors de l’installation, de l’utilisation ou du rangement du produit, ou (d) une mauvaise utilisation ou un accident pendant le transport ou en toute autre circonstance, y compris du fait de tiers et en cas de force majeure. Peerless ne saura en aucun cas être tenue pour responsable de tout préjudice accidentel ou induit, ou de tout préjudice dû au vol d’un produit, qu’il soit ou non protégé par un dispositif de sécurité éventuellement fourni avec le produit. Cette garantie de cinq ans remplace et annule toute autre garantie, expresse ou implicite, et constitue le seul recours valable en cas de dysfonctionnement des produits. Aucun détaillant, revendeur, distributeur, installateur ou autre n’est autorisé à modifi er ou à prolonger cette garantie, ou à imposer une obligation quelconque à Peerless lors de la vente de produits fabriqués ou fournis par Peerless. Cette garantie confère certains droits spécifi ques, mais d’autres droits peuvent vous être conférés par la législation du pays où vous avez acheté le produit.
