Caractéristiques	Détails
Type de produit	Serveur Shuttle KD22
Processeur	Intel Celeron ou équivalent
Capacité de stockage	Supporte jusqu'à 2 To de stockage interne
RAM	Jusqu'à 8 Go de RAM DDR4
Connectivité	Ports USB 3.0, HDMI, Ethernet
Système d'exploitation	Compatible avec Windows et Linux
Utilisation	Idéal pour les petites entreprises et les applications de bureau
Maintenance	Facilité d'accès pour le remplacement de composants internes
Sécurité	Options de sécurité intégrées, y compris le verrouillage du châssis
Dimensions	Compact, idéal pour les espaces restreints
Poids	Environ 1,5 kg
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - KD22 Shuttle

Comment redémarrer le Shuttle KD22?

Pour redémarrer le Shuttle KD22, maintenez le bouton d'alimentation enfoncé pendant environ 5 secondes jusqu'à ce qu'il s'éteigne, puis appuyez à nouveau sur le bouton pour le rallumer.

Comment accéder au BIOS du Shuttle KD22?

Pour accéder au BIOS, redémarrez le serveur et appuyez sur la touche 'Del' ou 'F2' lorsque le logo Shuttle apparaît à l'écran.

Que faire si le serveur ne s'allume pas?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de déconnecter tous les périphériques externes avant de tenter de le rallumer.

Comment vérifier la température du processeur?

Accédez au BIOS du Shuttle KD22 et recherchez les paramètres de 'Système' ou 'Health' pour voir les températures en temps réel du processeur et des composants.

Le serveur fait des bruits étranges, que faire?

Des bruits inhabituels peuvent indiquer un problème avec le ventilateur ou le disque dur. Vérifiez visuellement le matériel et remplacez les composants défectueux si nécessaire.

Comment mettre à jour le firmware du Shuttle KD22?

Téléchargez la dernière version du firmware depuis le site officiel de Shuttle, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Comment réinitialiser le mot de passe d'administration?

Pour réinitialiser le mot de passe d'administration, vous devrez accéder au BIOS et utiliser l'option de réinitialisation des paramètres par défaut, ce qui réinitialisera également le mot de passe.

Le Shuttle KD22 ne détecte pas le disque dur, que faire?

Vérifiez que le disque dur est correctement installé et connecté. Essayez de le brancher sur un autre port SATA ou de tester le disque dur sur un autre appareil.

Comment configurer le réseau sur le Shuttle KD22?

Accédez au système d'exploitation installé sur le Shuttle KD22 et configurez les paramètres réseau via le panneau de configuration ou les paramètres système selon votre système d'exploitation.

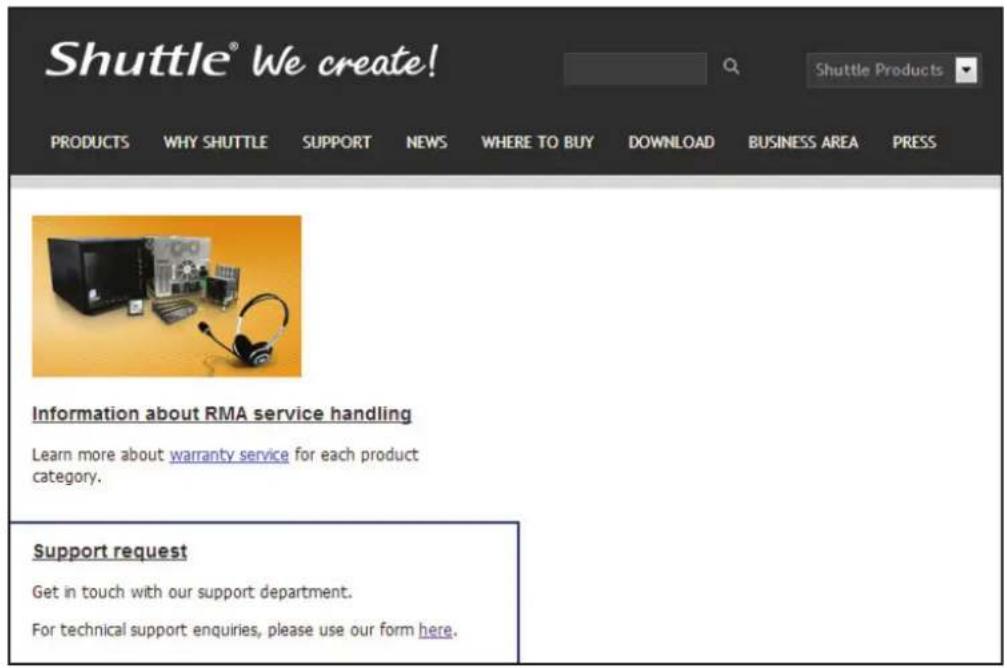

Comment obtenir de l'assistance technique pour le Shuttle KD22?

Pour obtenir de l'assistance technique, contactez le support client de Shuttle via leur site web ou par téléphone, en ayant votre numéro de série et les détails de votre problème à portée de main.

MODE D'EMPLOI KD22 Shuttle

Manuel de l'utilisateur

OMNINAS KD21/KD22

TABLE DES MATIÈRES

Vue d'ensemble du produit

Caracteristiques 1-1

Contenu du pack. 1-1

Configuration requise 1-2

Vues du produit 1-3

Vue frontale 1-3

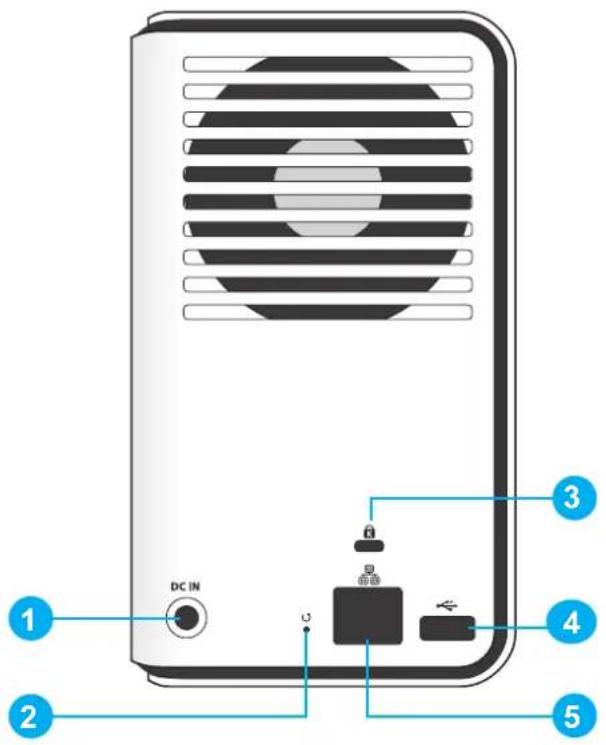

Vuearriere. 1-4

Définitions des diodes LED 1-5

Mise en route

Installation matérielle 2-1

Premiere instance 2-1

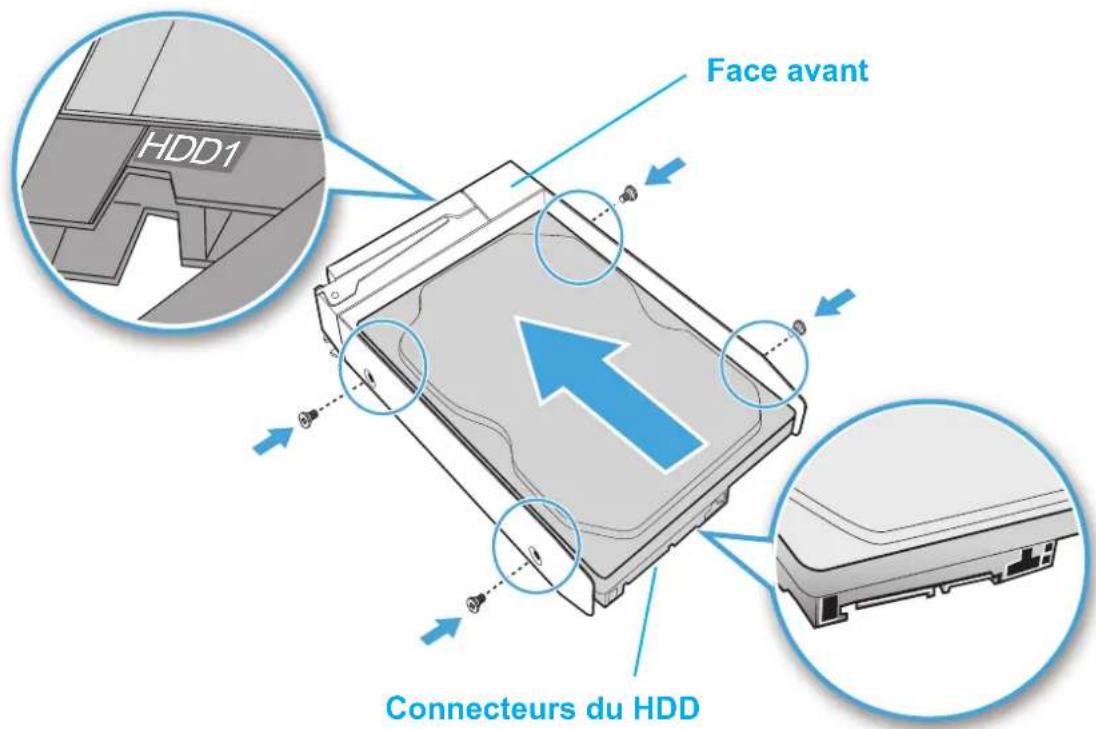

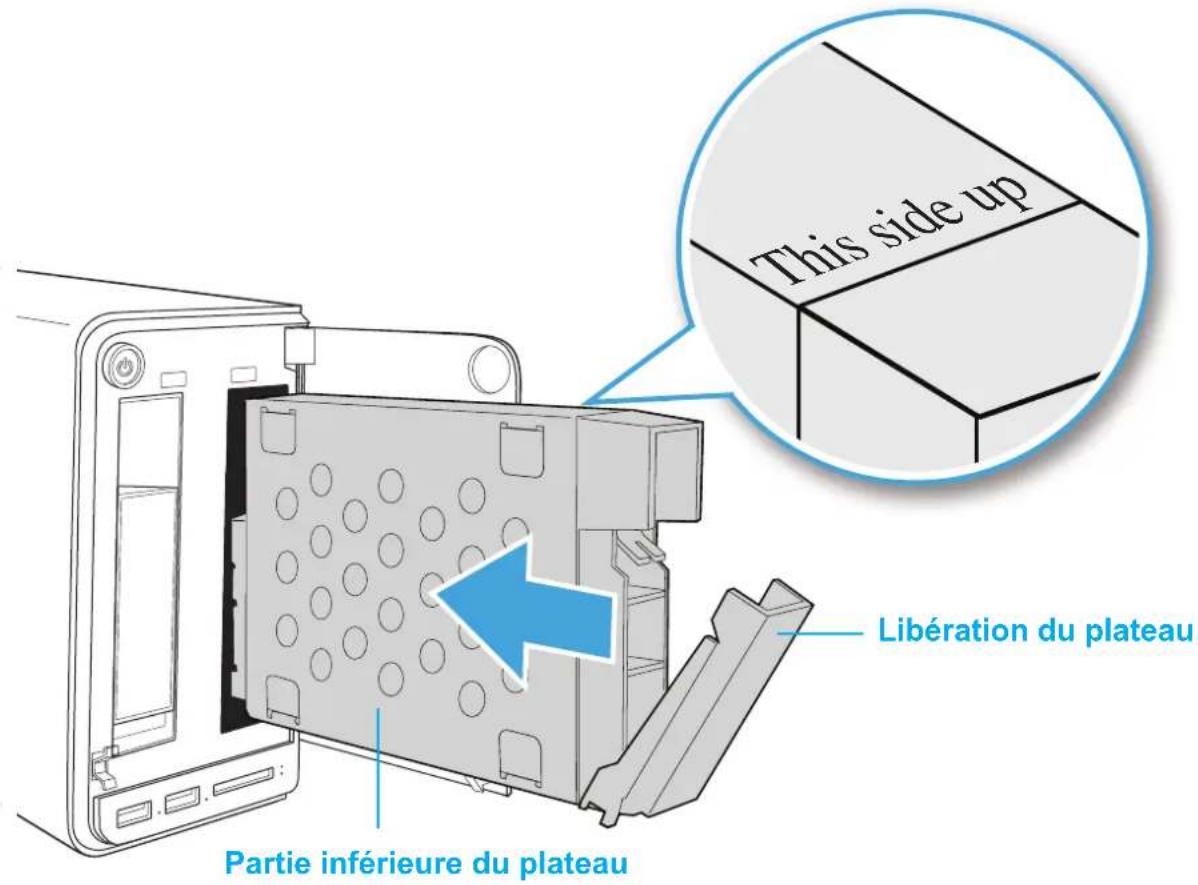

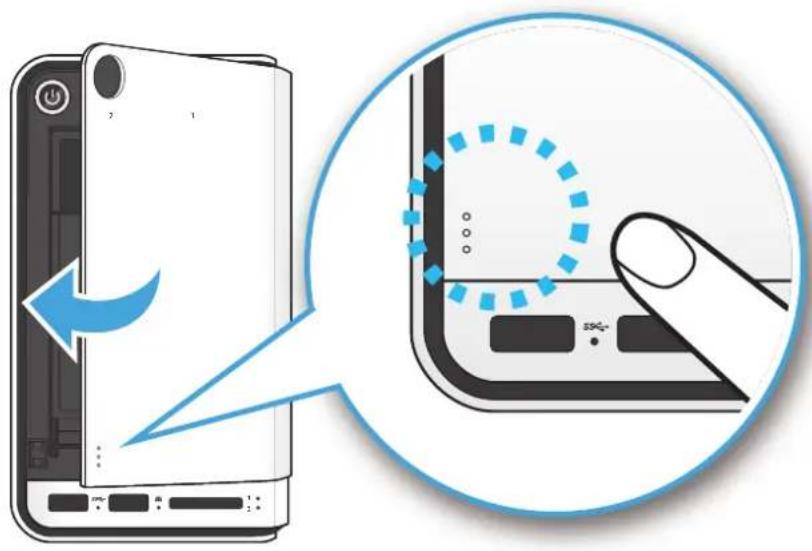

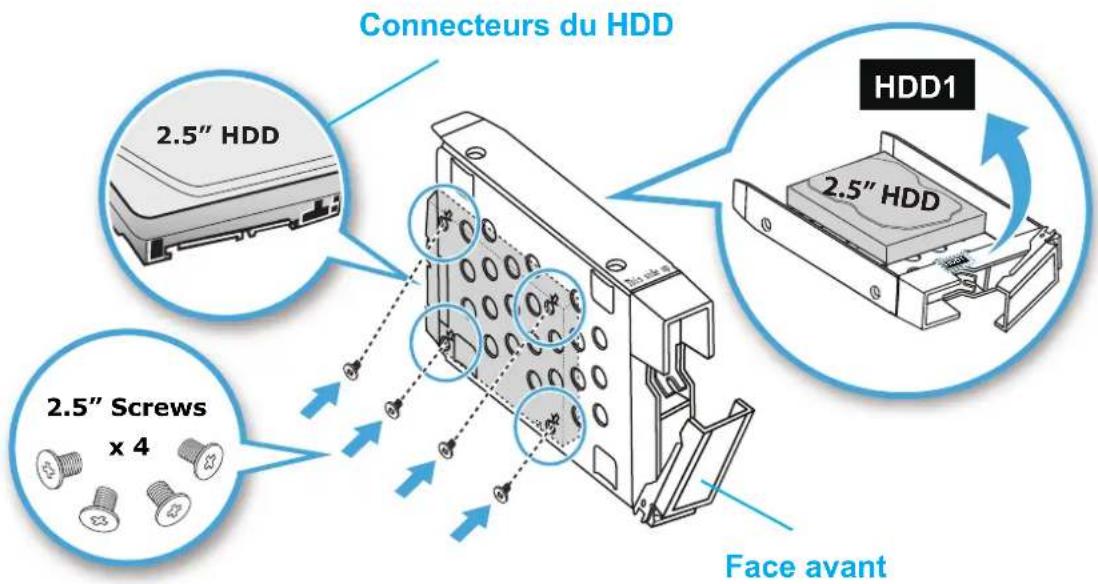

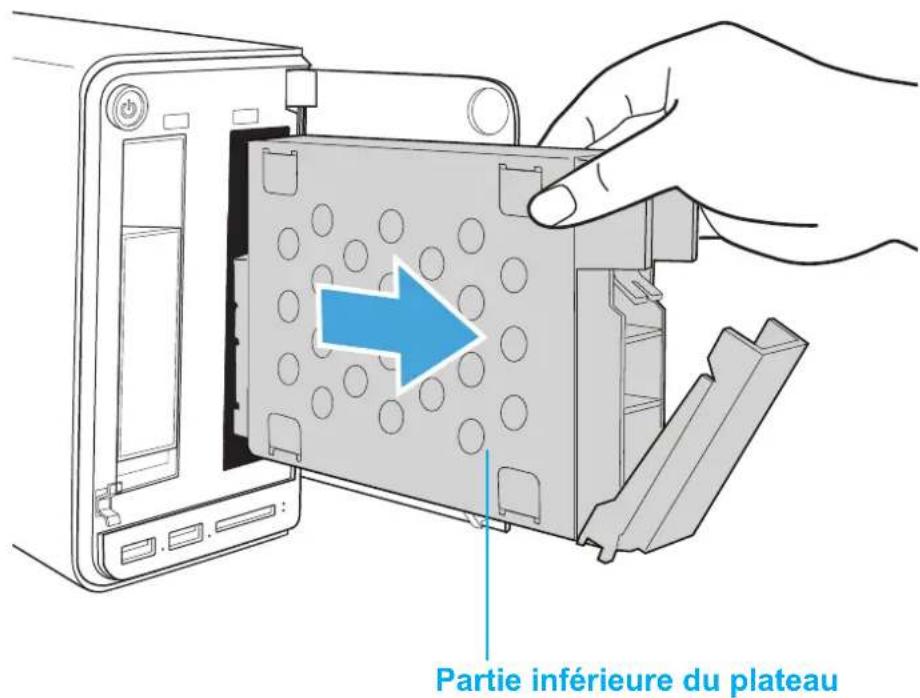

Installer les HDDs 2-1

Connexion de l'OMNINAS 2-6

Connexion du port Ethernet. 2-6

Connector à un commutateur ou un routeur. 2-6

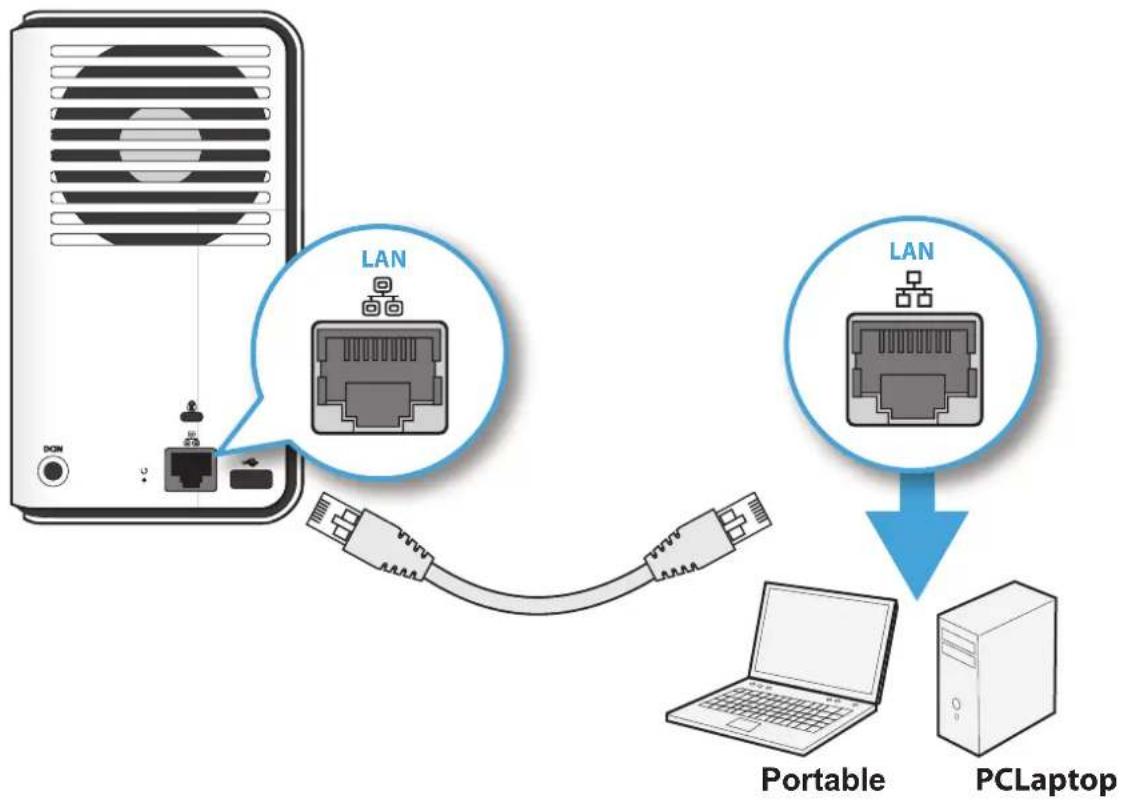

Connector directement a un PC ou portable 2-7

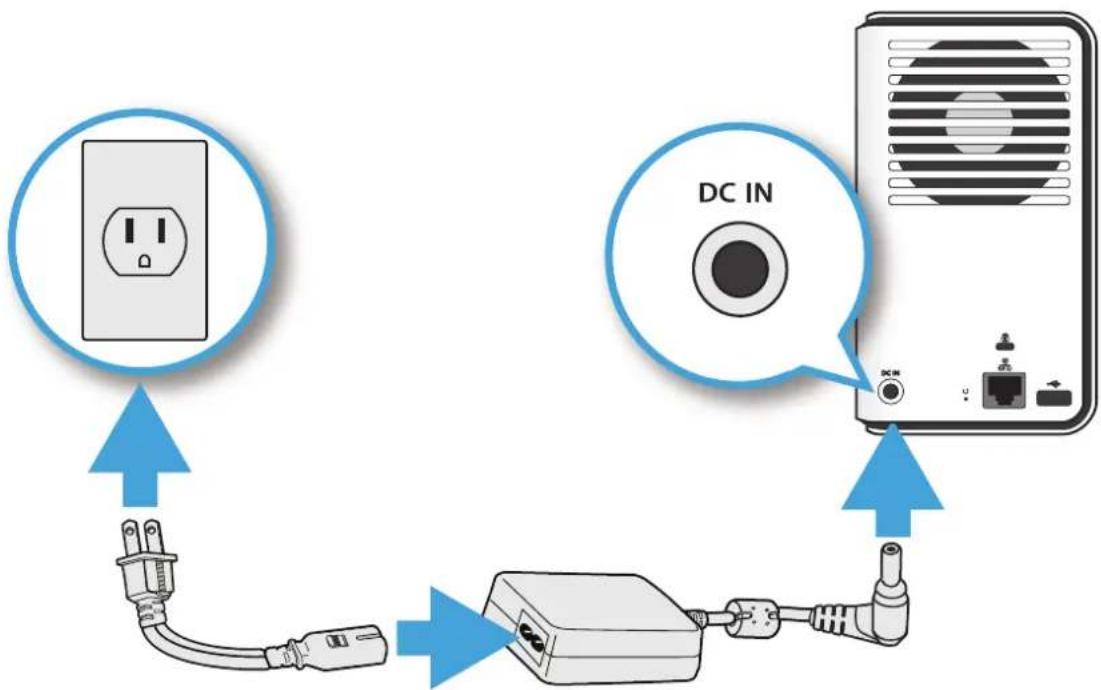

Raccordement au secteur 2-8

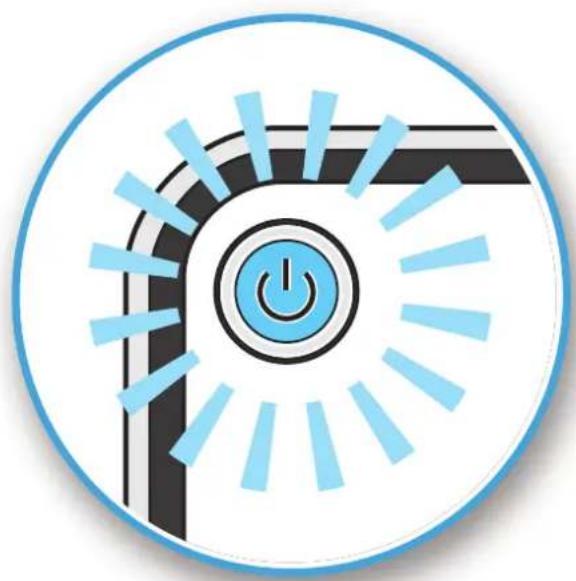

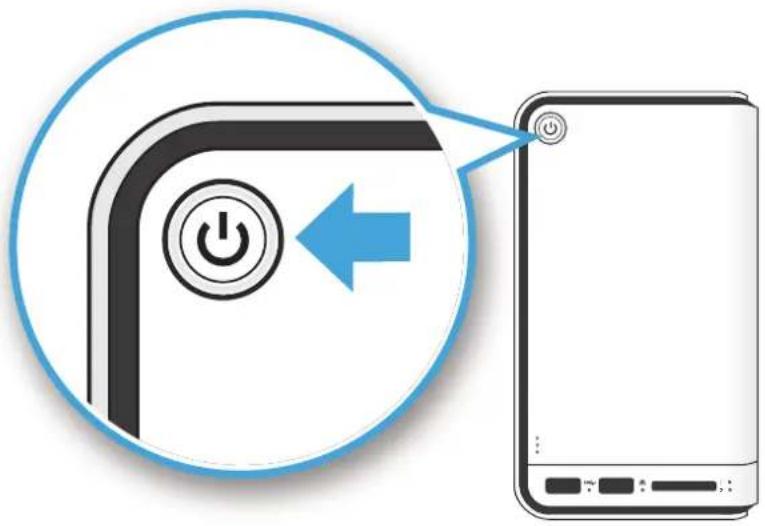

Mise sous tension 2-9

Connexion de votre OMNINAS. 2-10

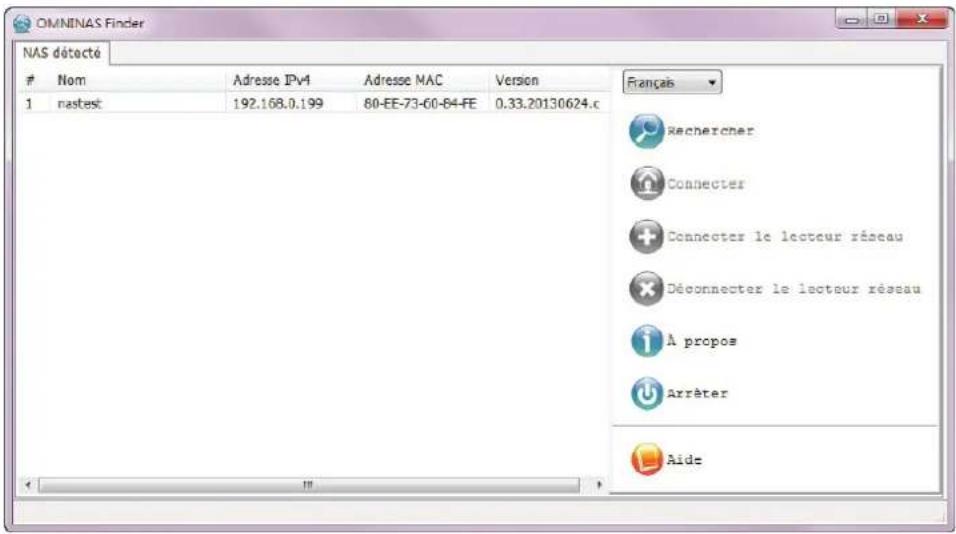

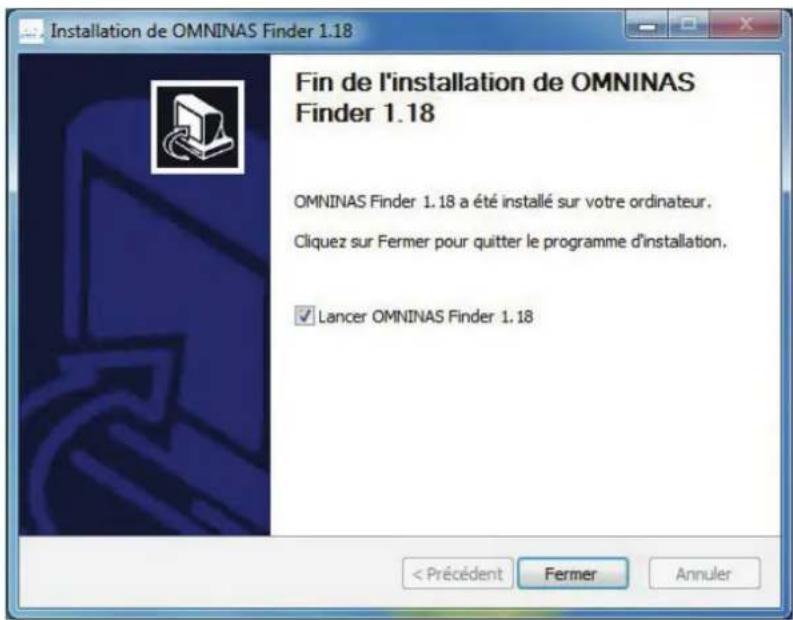

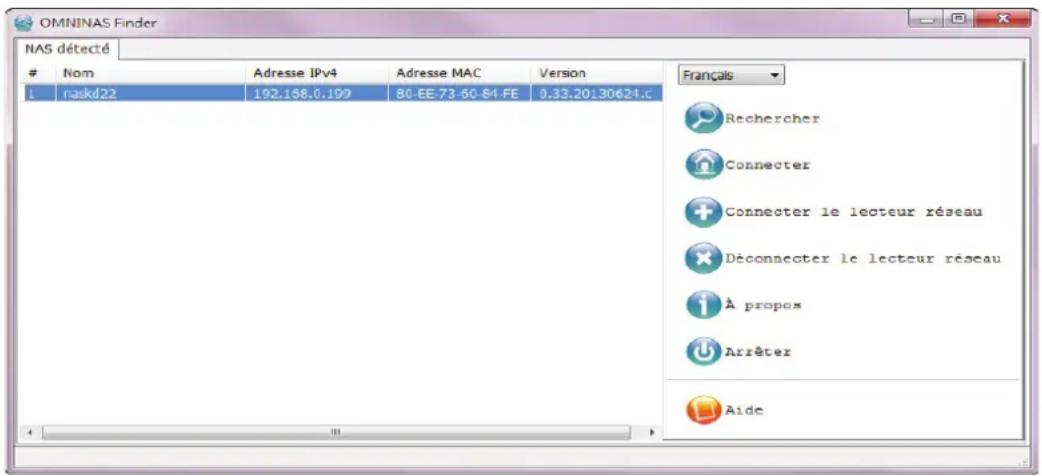

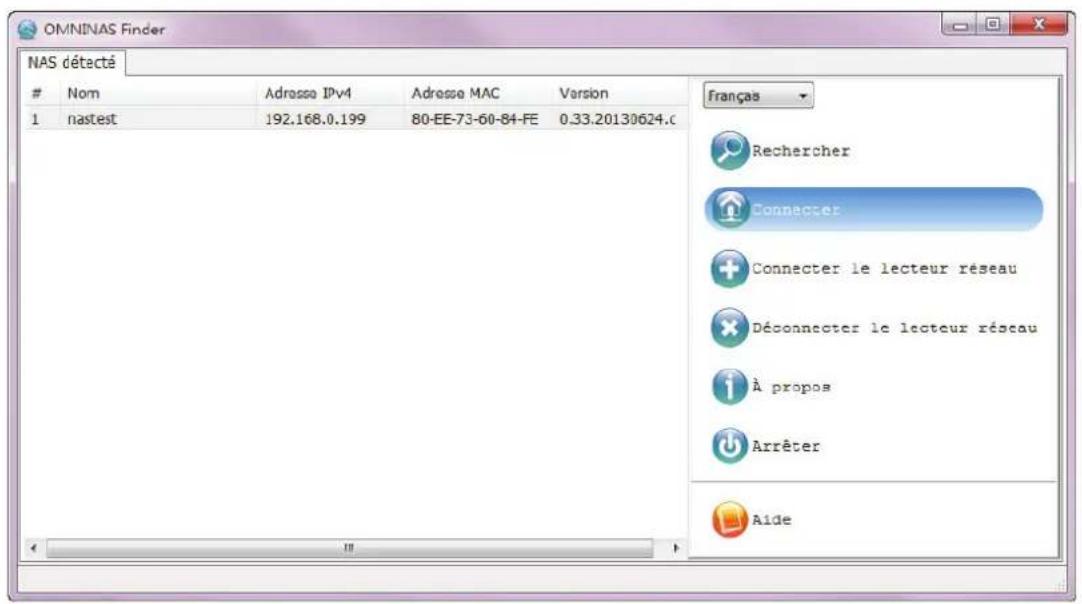

Utilitaire de recherche. 2-11

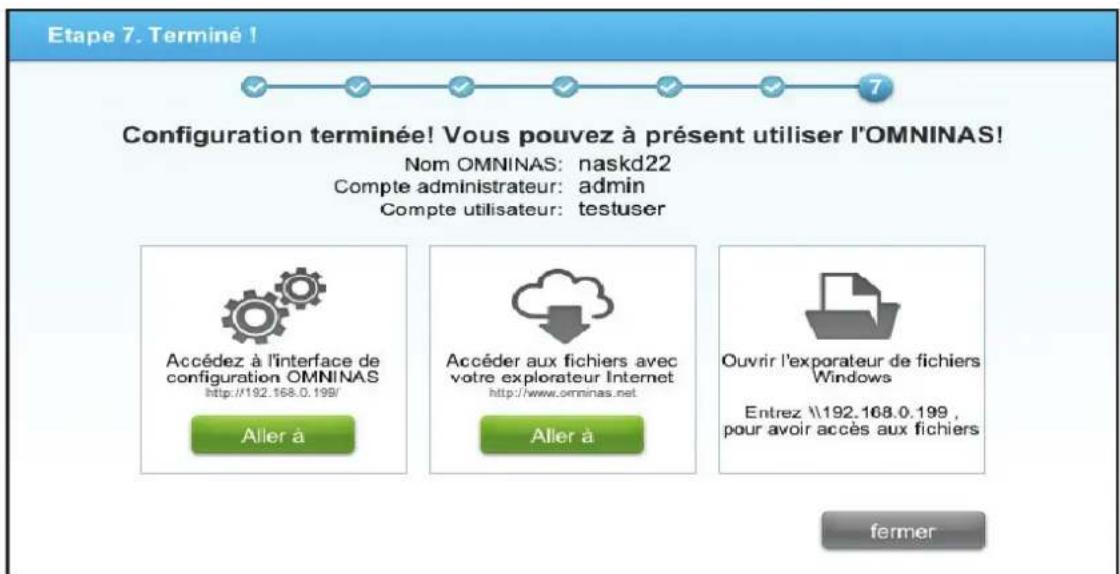

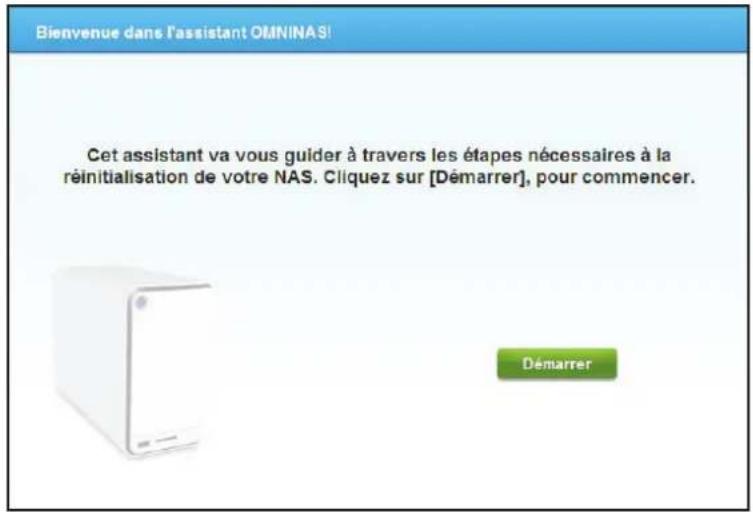

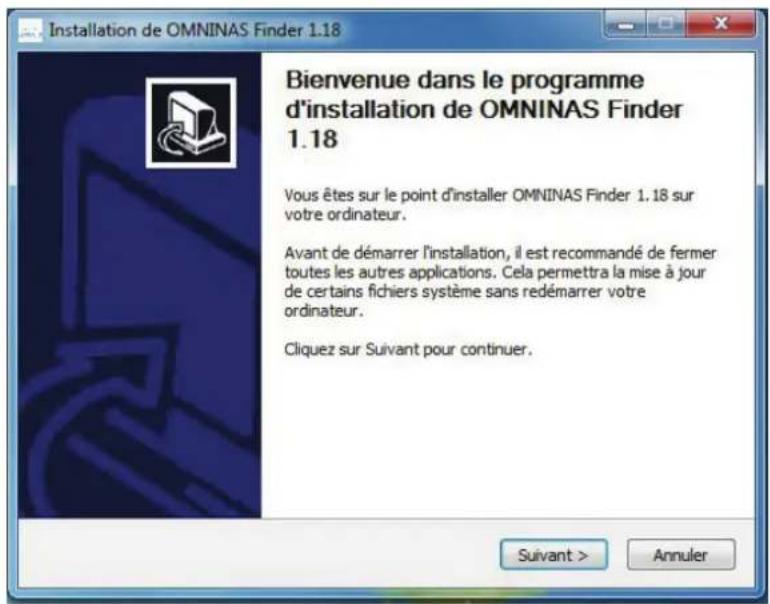

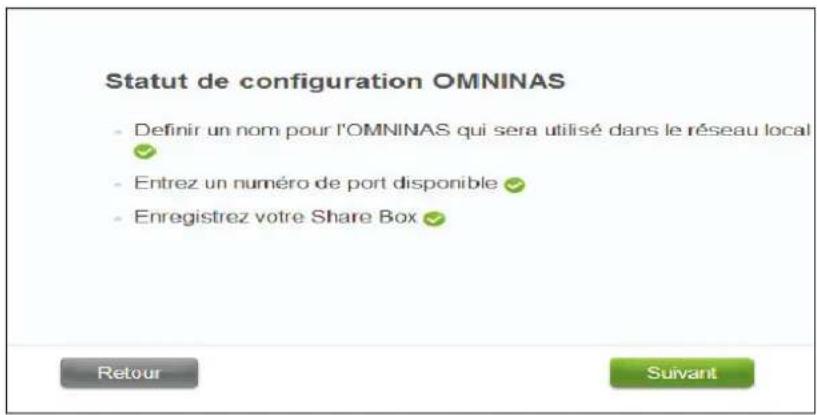

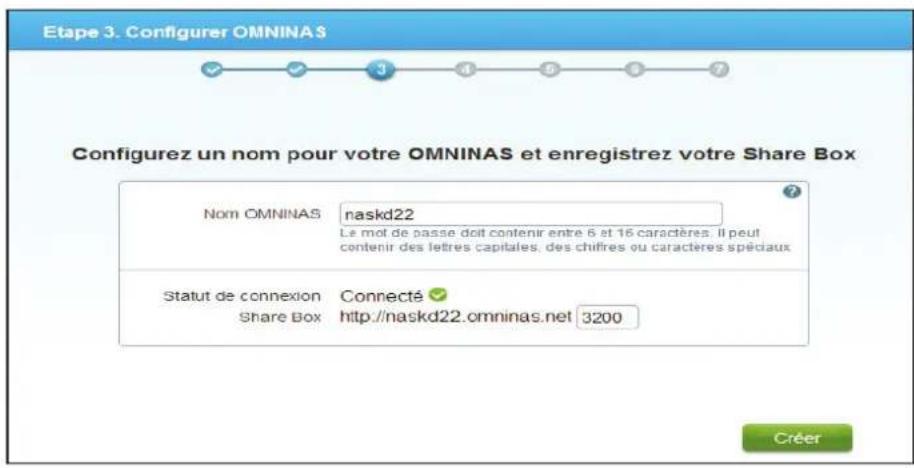

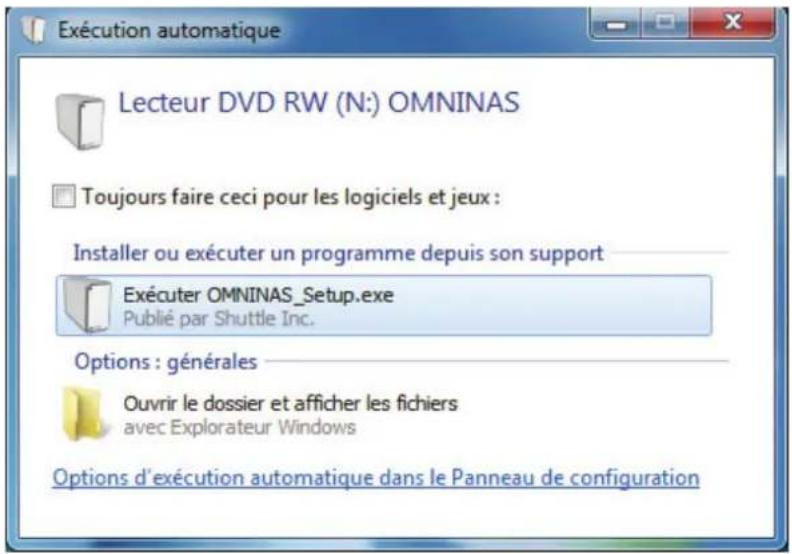

Initialisation du système 2-12

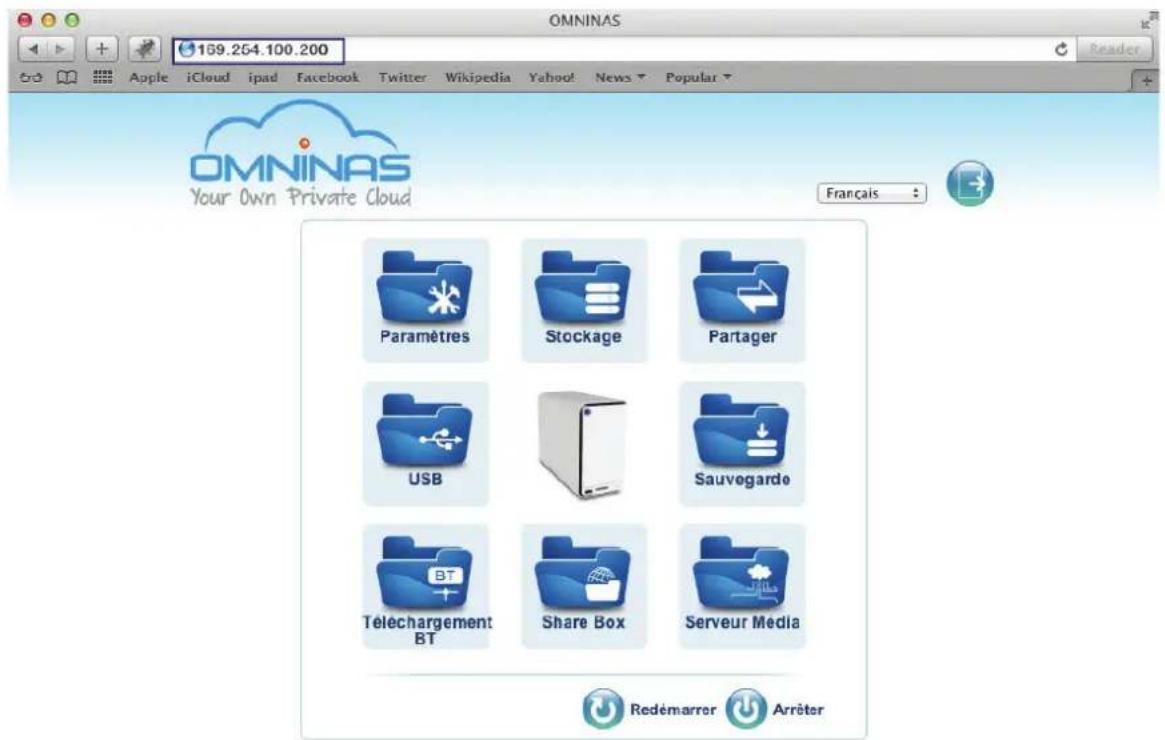

Connexion en utilisant le navigateur Web 2-24

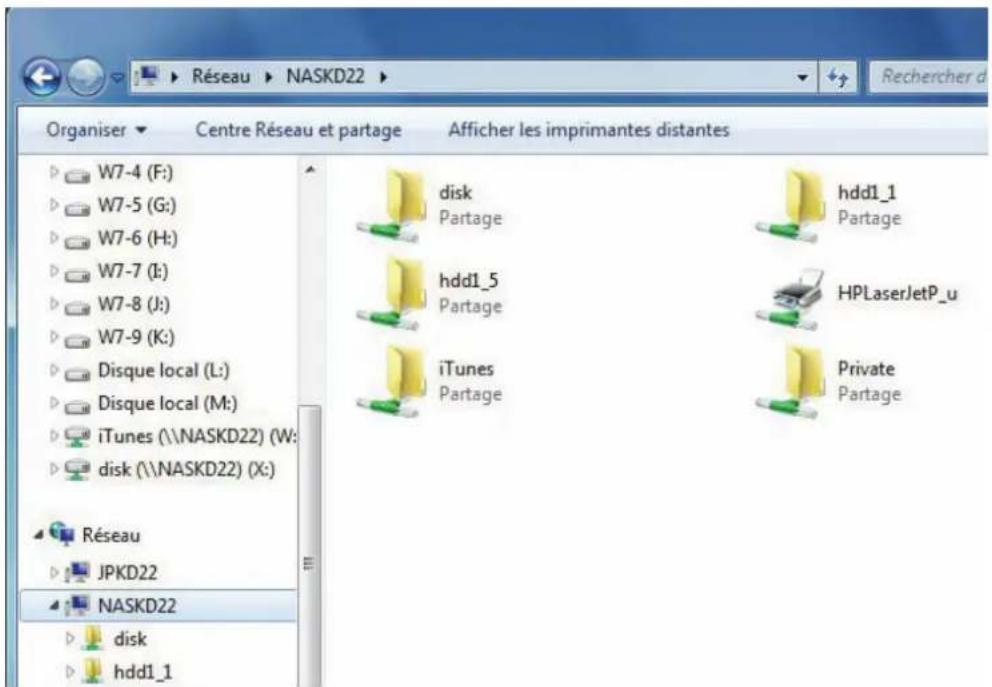

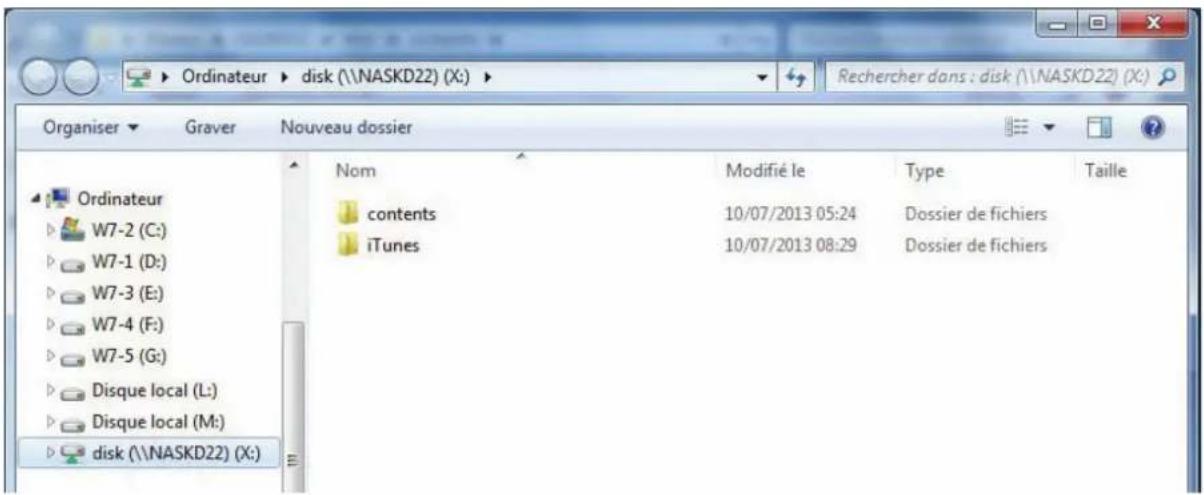

Mappage des lecteurs reseau 2-27

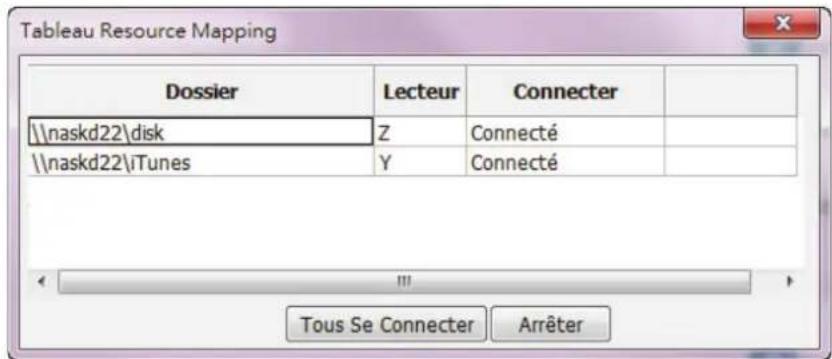

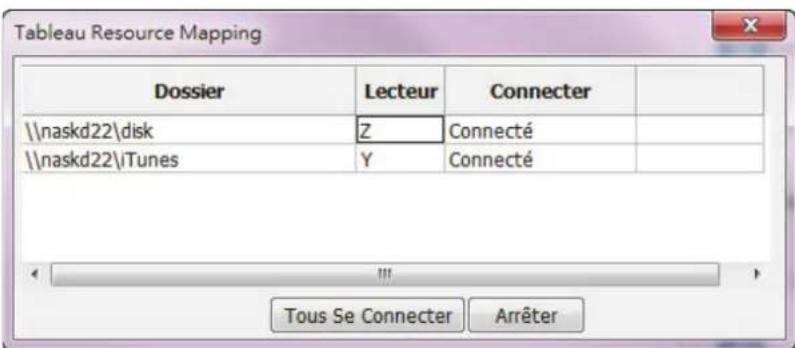

Mapper tout 2-27

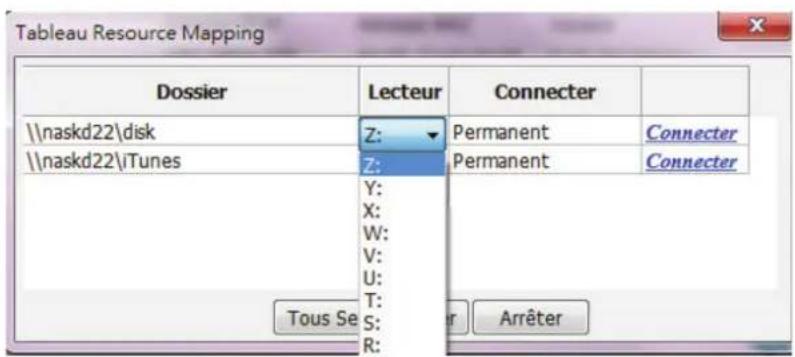

Mappage d'un lecteur individuel 2-28

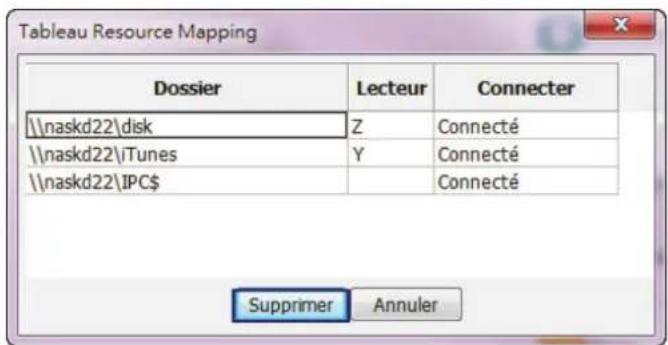

Suppression de lecteurs reseau 2-30

Interface Web

Vue d'ensemble 3-1

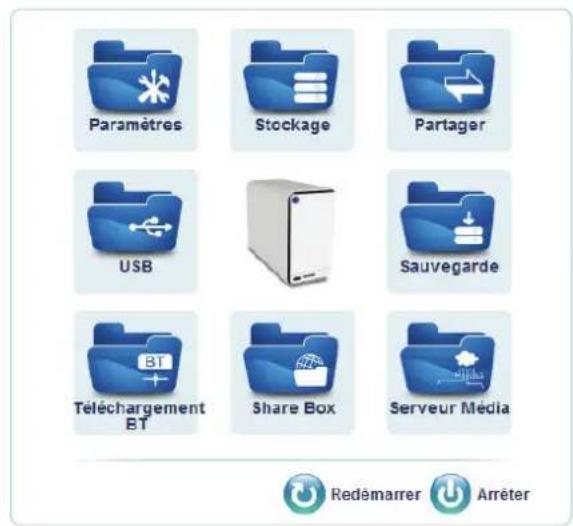

Menu Accueil 3-1

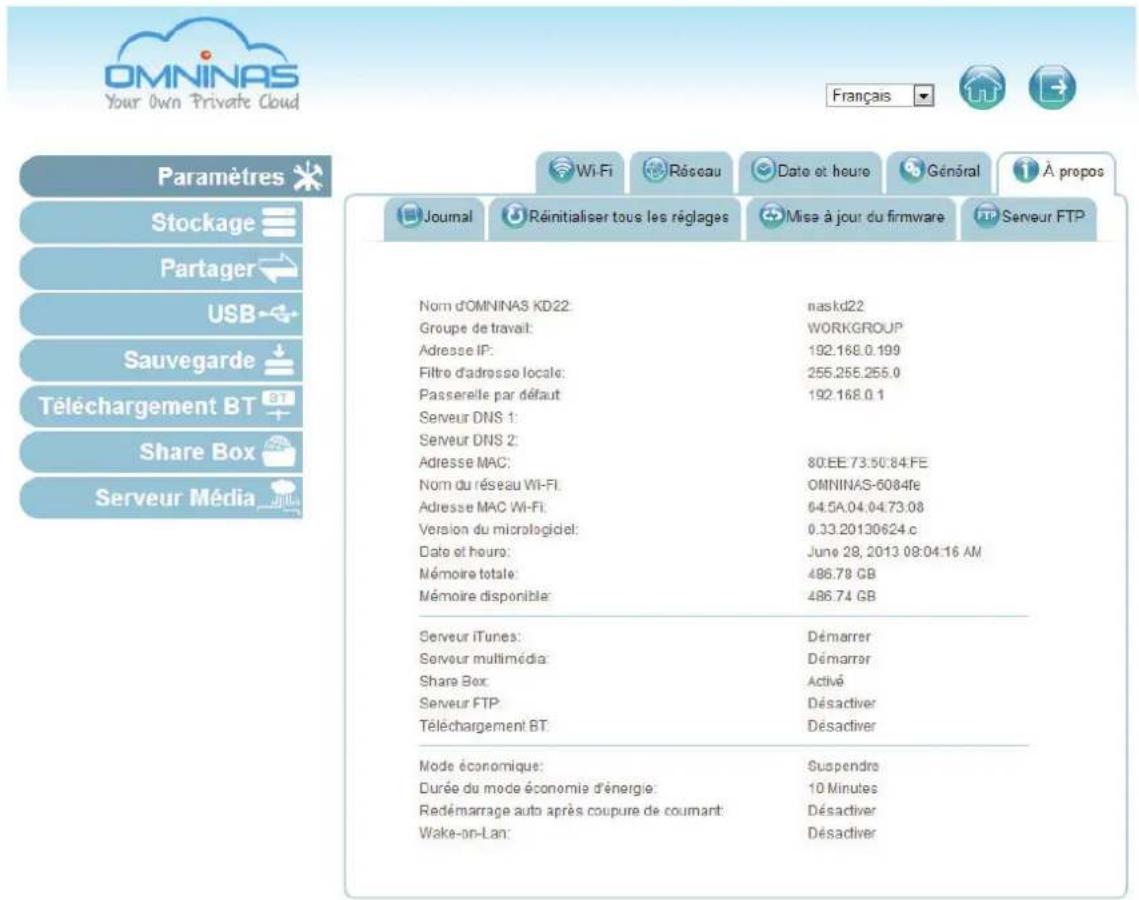

Menu Paramètres 3-3

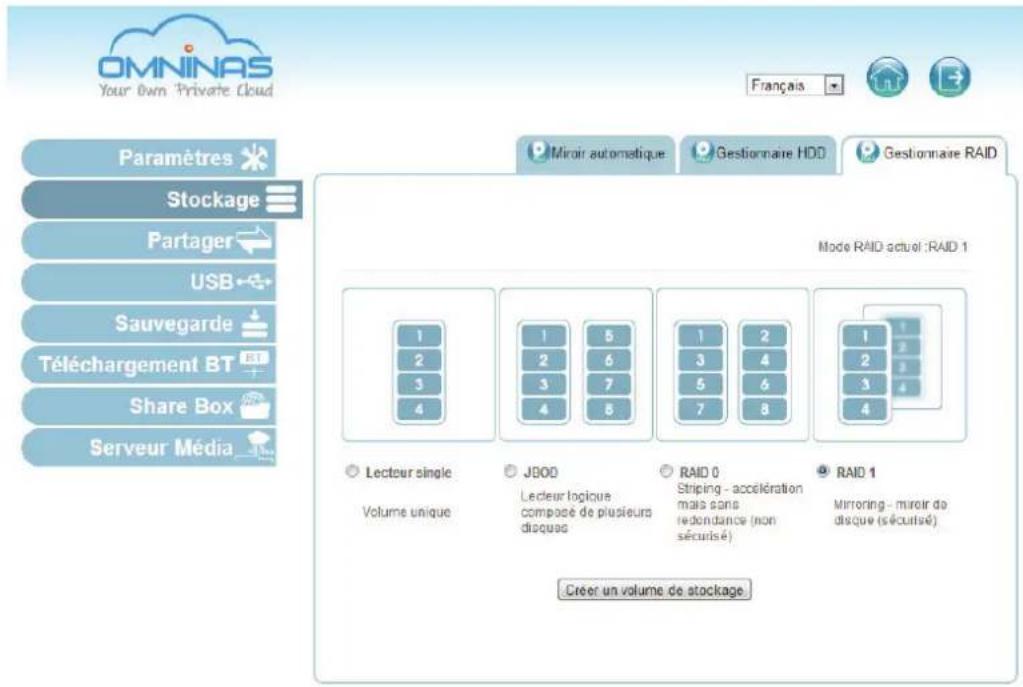

Menu Stockage 3-5

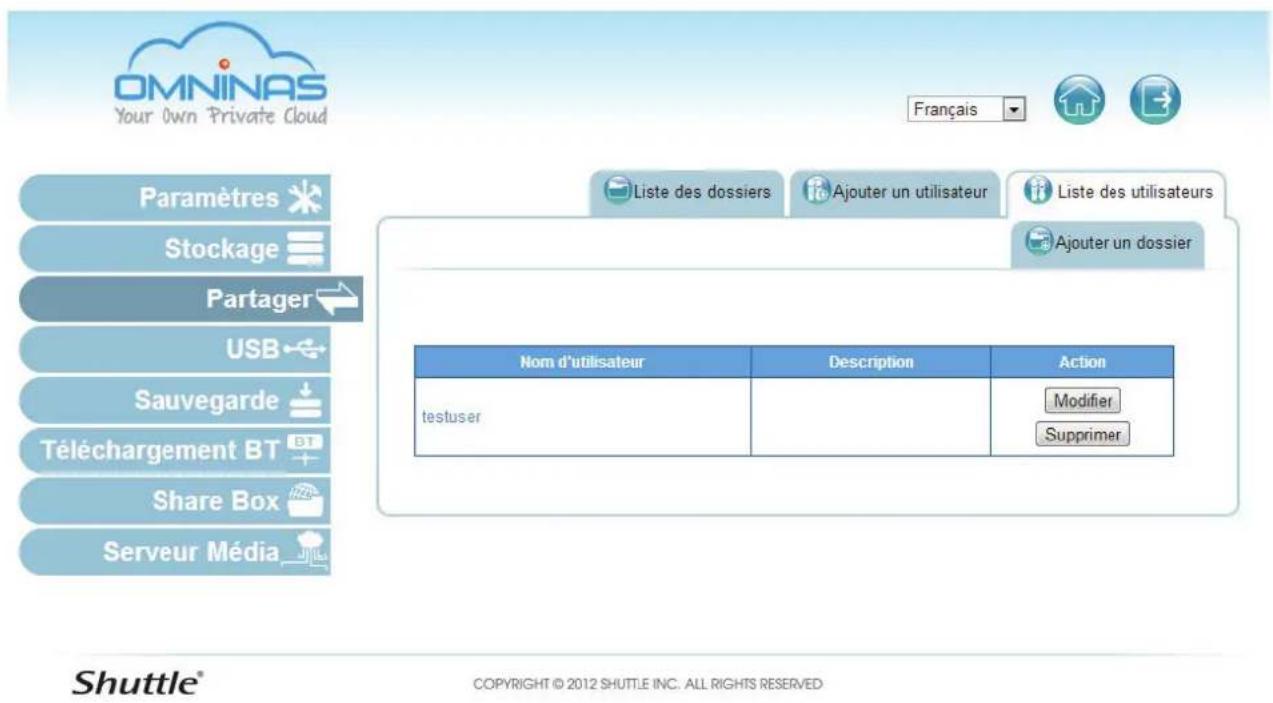

Menu Partager 3-6

Menu USB. 3-7

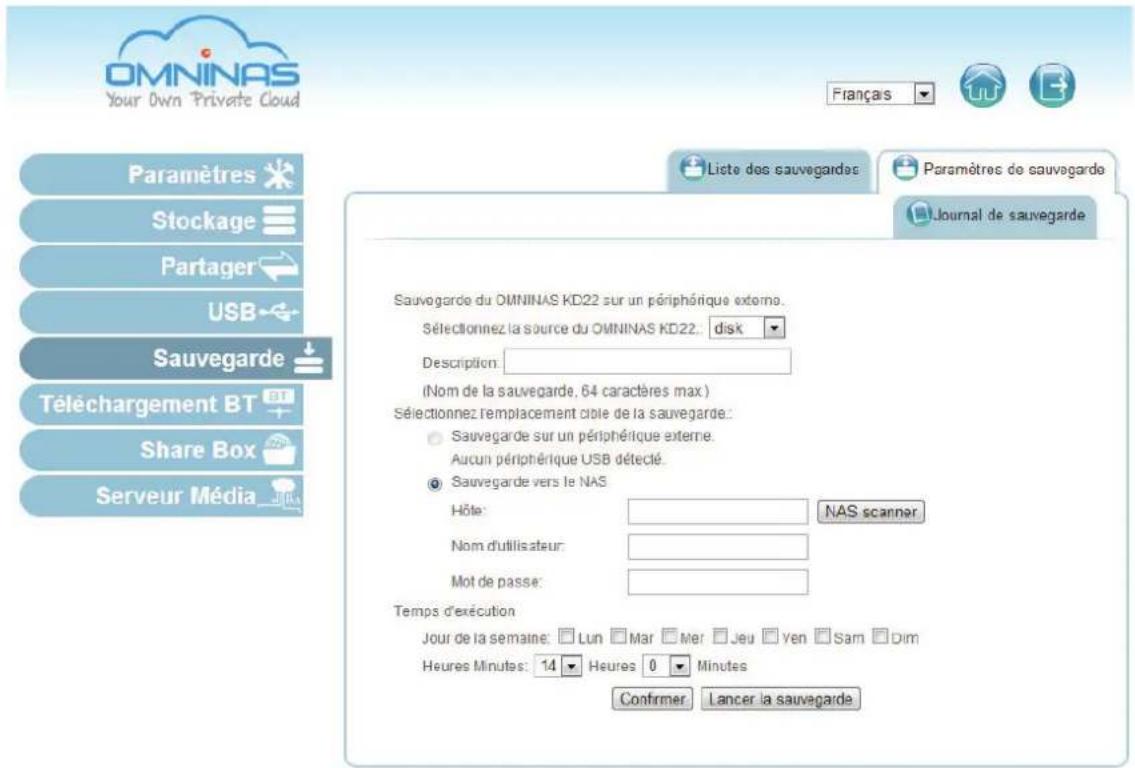

Menu Sauvegarde 3-8

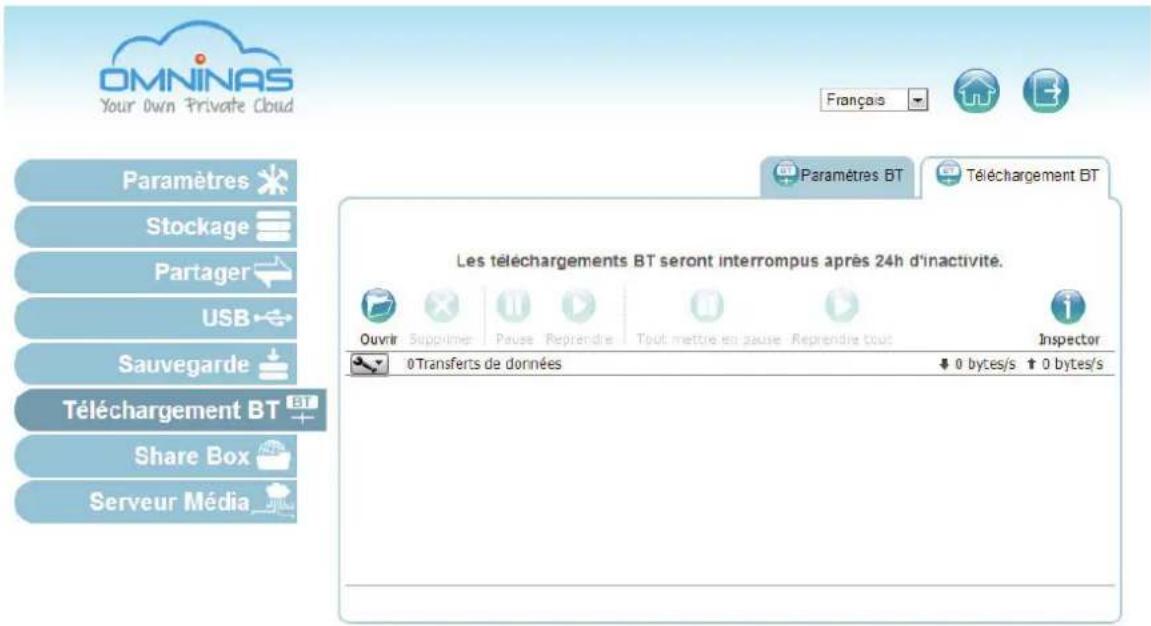

Menu BT Télecharger 3-9

Menu Share Box 3-10

Menu Serveur media 3-11

Lancement de l'interface 3-11

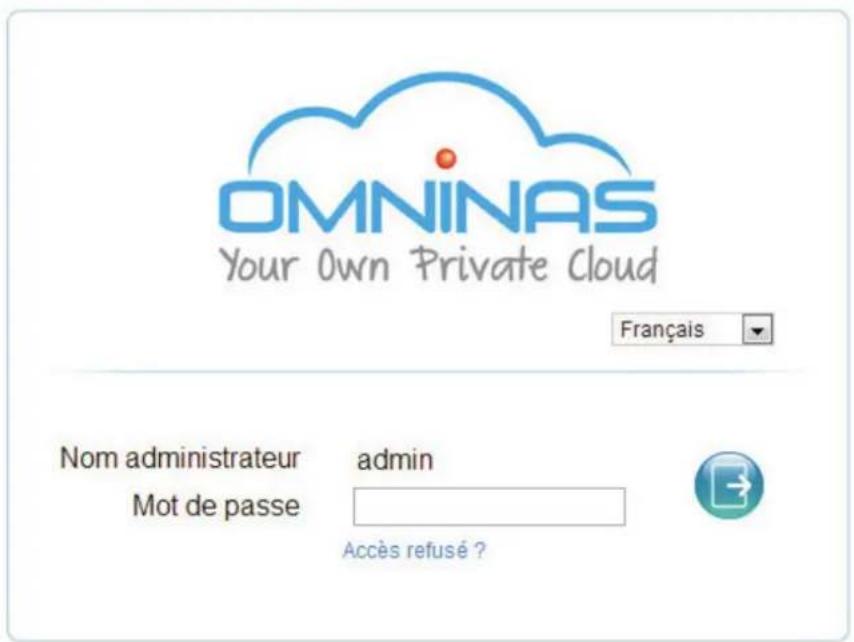

Ouverture de session 3-12

Gestion des utilisateurs 3-13

Affichage de la liste des utilisateurs 3-13

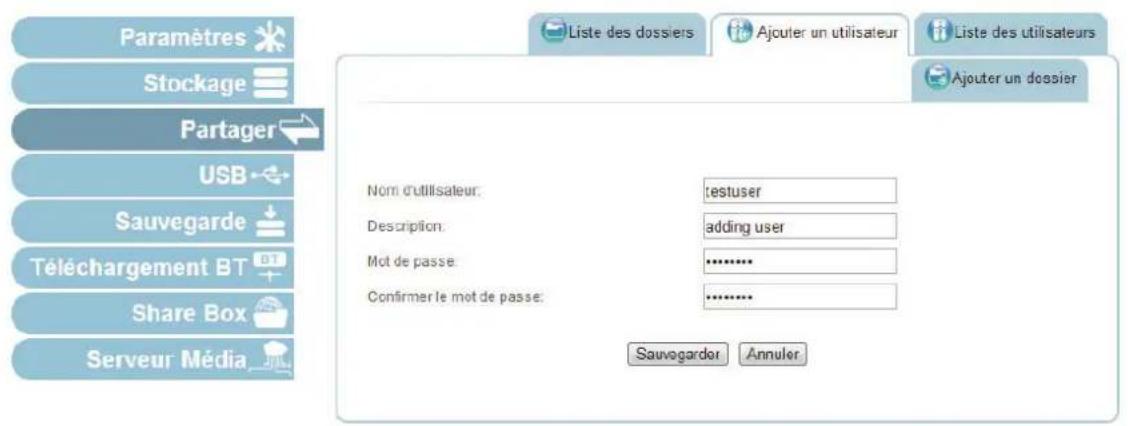

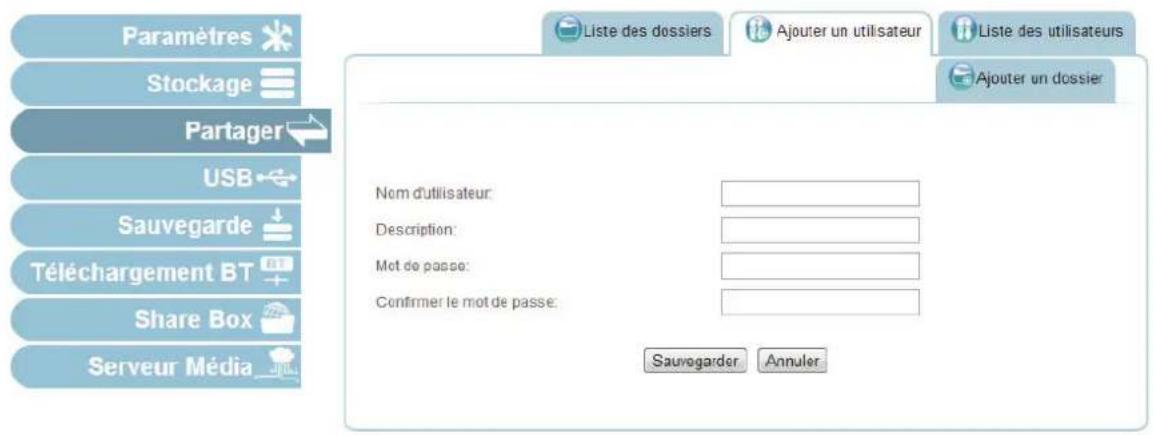

Ajout d'utilisateurs 3-14

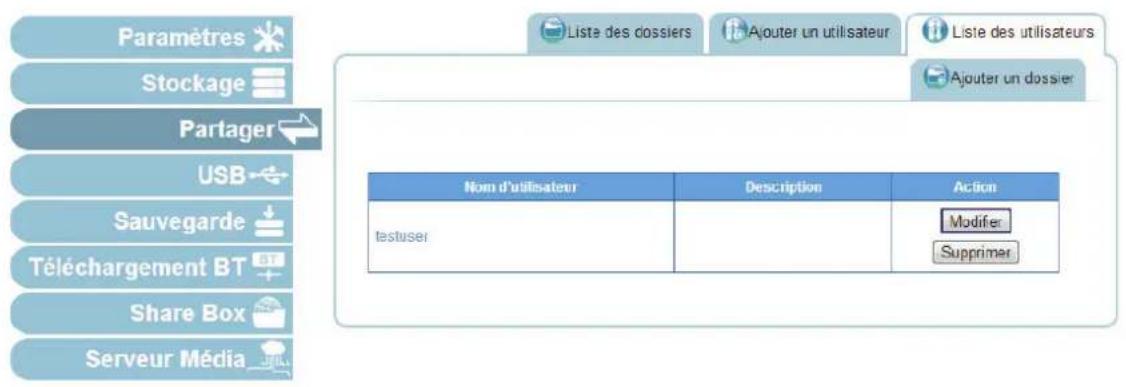

Modification des utilisateurs. 3-15

Suppression des utilisateurs 3-15

Gestion du stockage 3-16

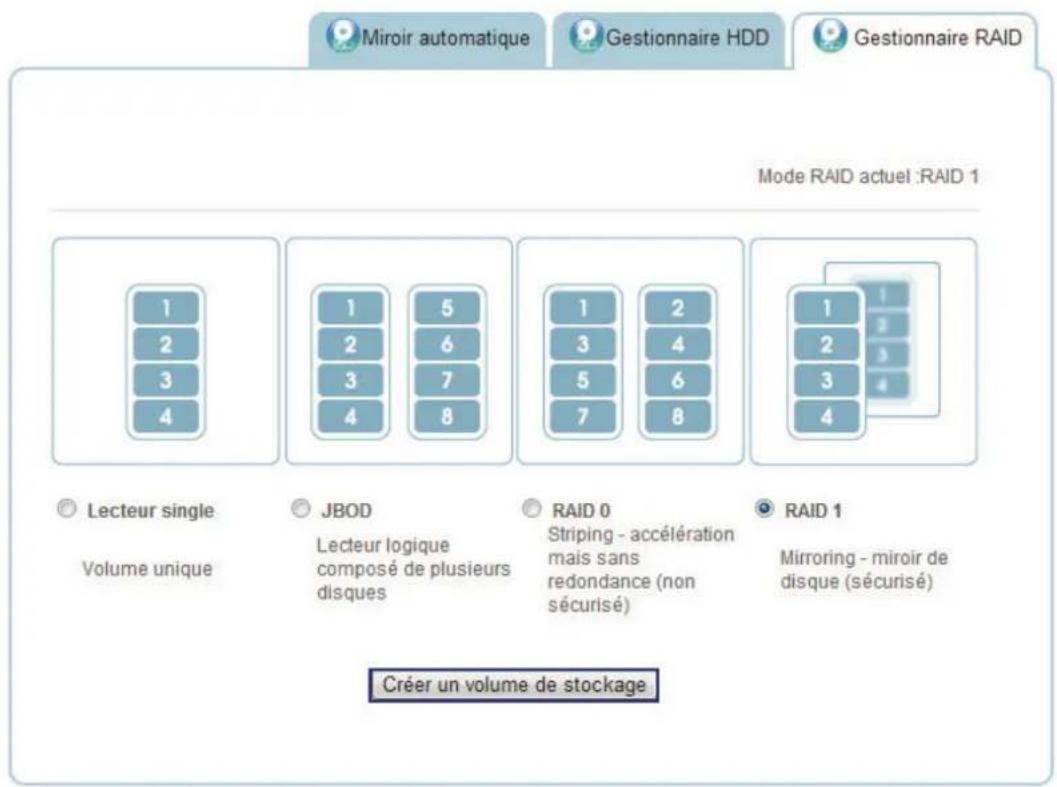

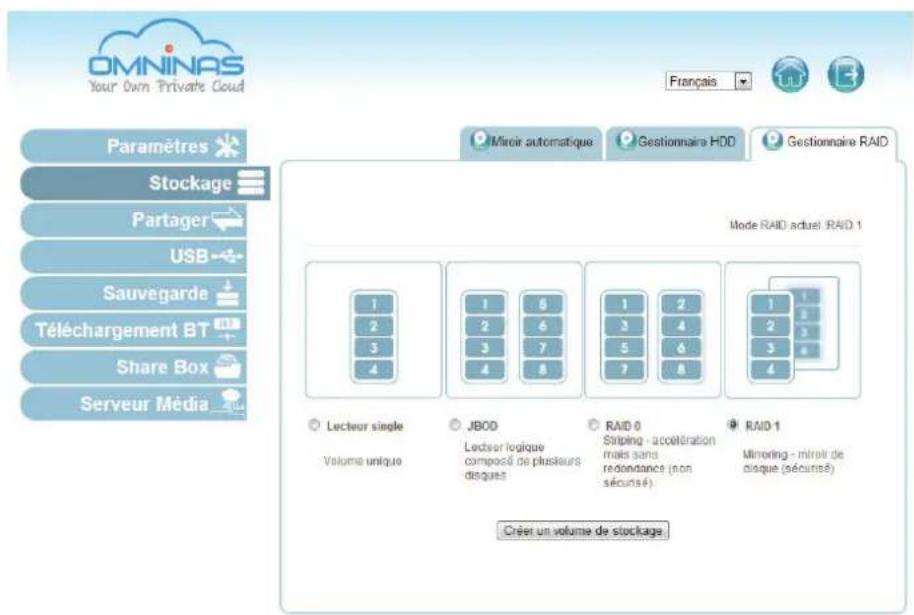

Gestionnaire de RAID 3-16

Types de RAID 3-16

Creation d'un mode RAID 3-17

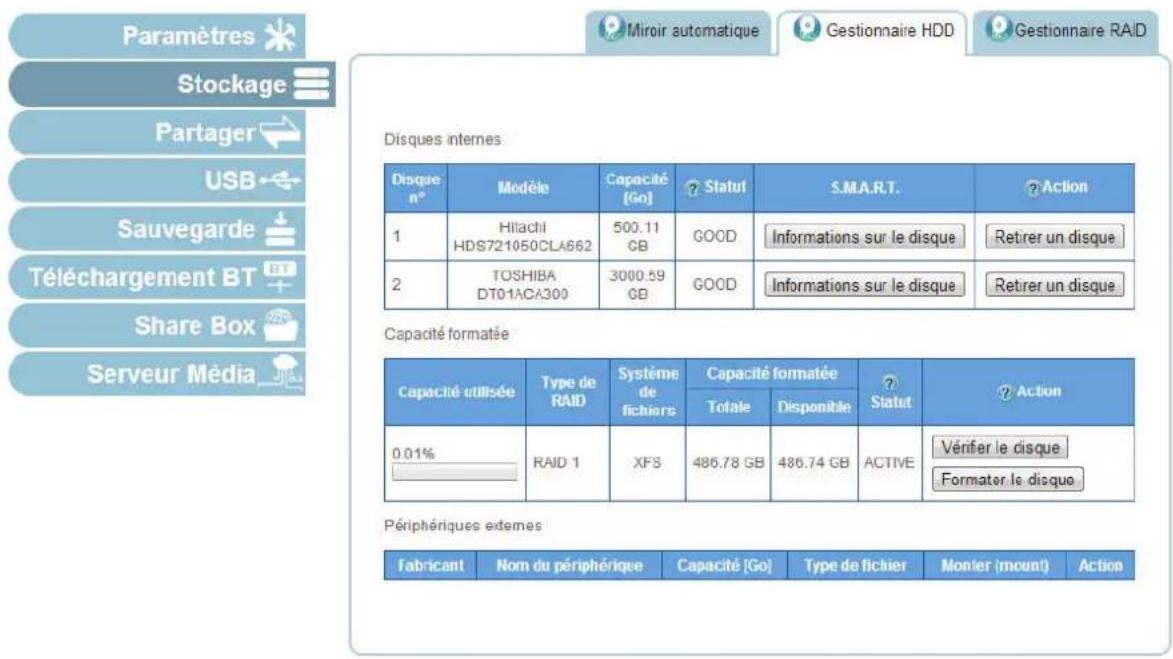

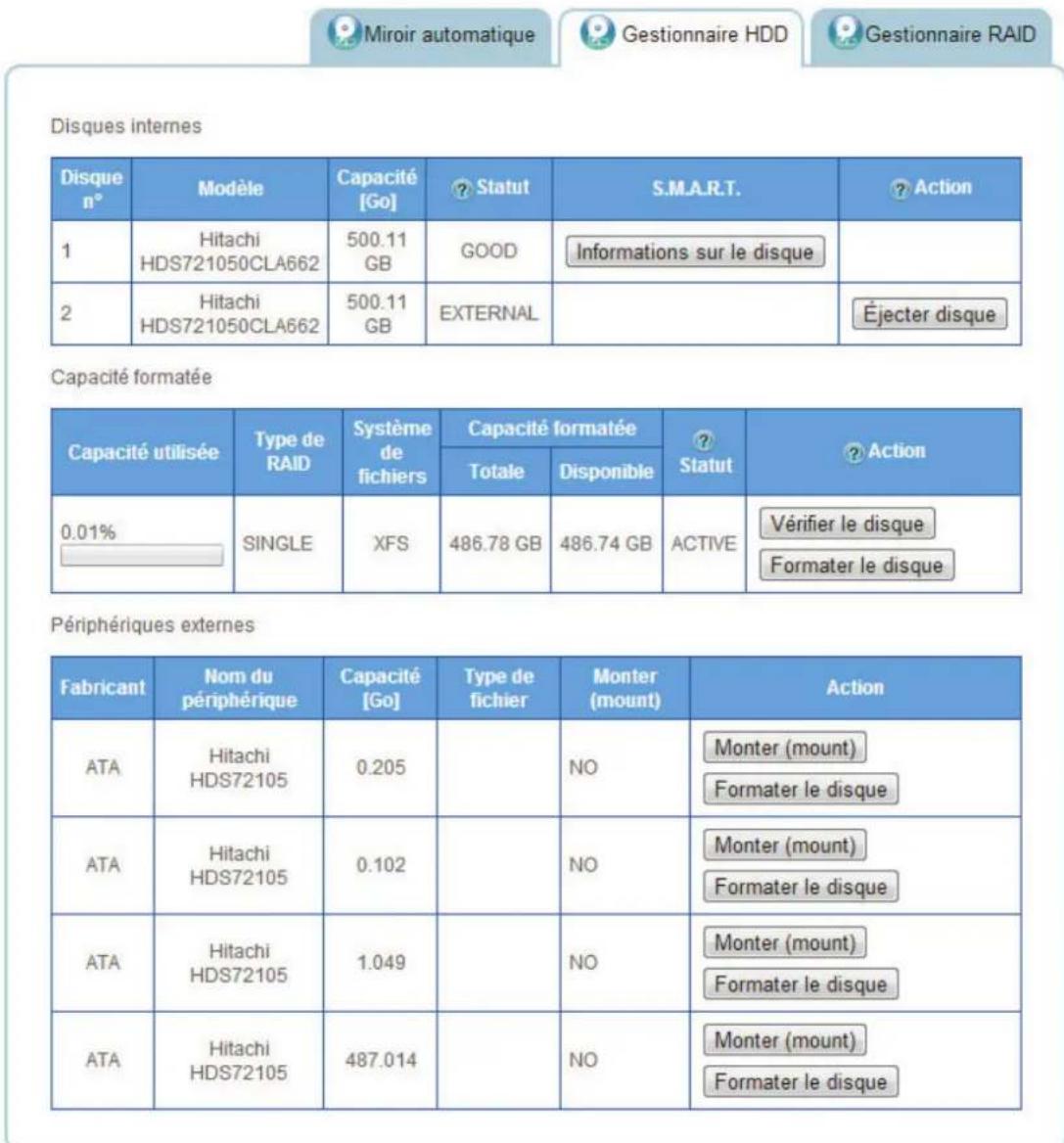

Menu Gestionnaire de disque 3-19

Vérification des disques. 3-19

Gestion des disques 3-20

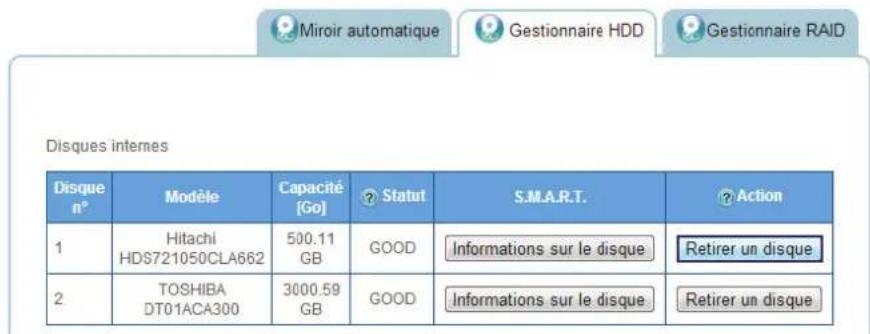

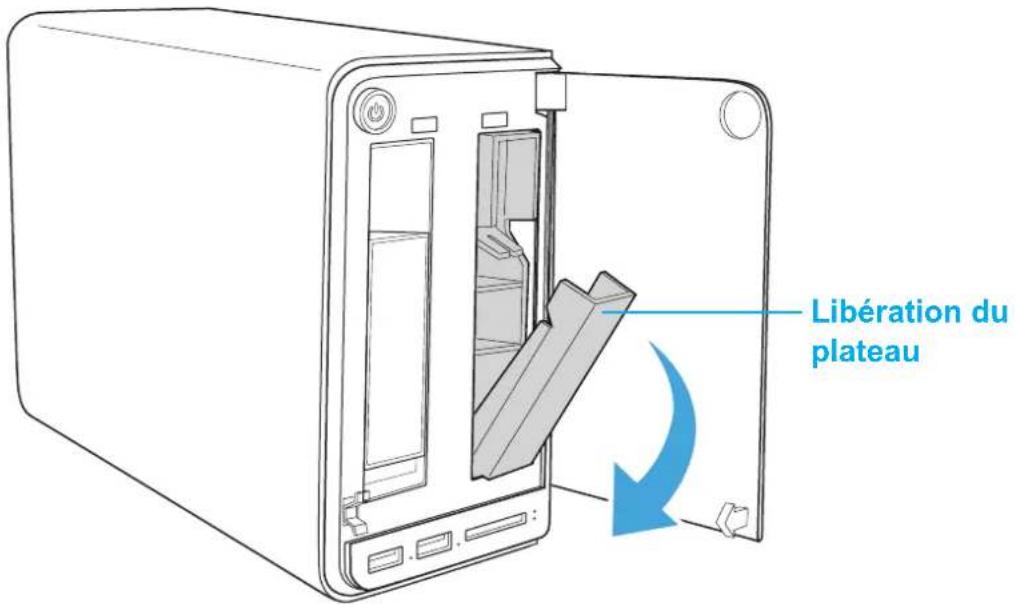

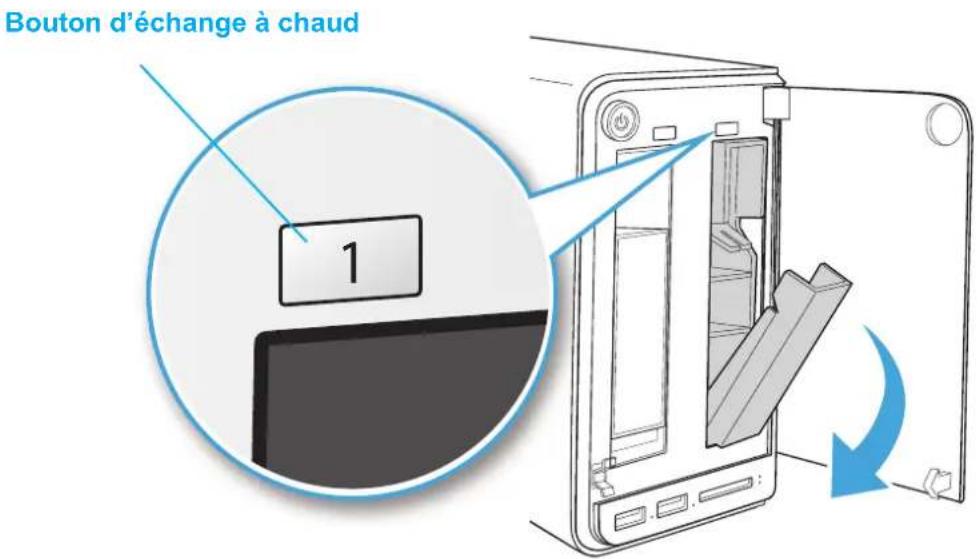

Remplacement d'un lecteur par échange à chaud 3-20

Remplacement d'un lecteur 3-23

Formatage des disques 3-24

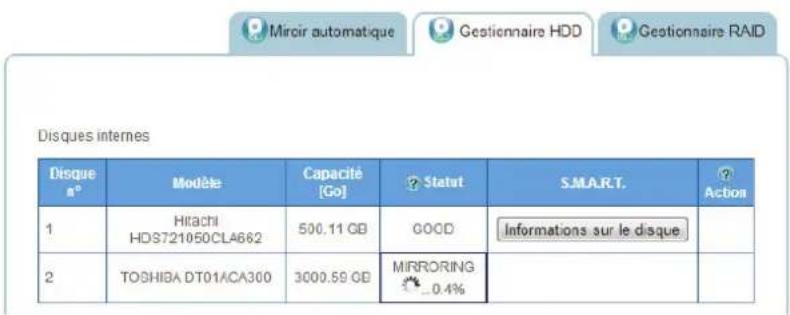

Mise en miroir automatique 3-24

Extension de disque unique/ HDDs double unique. 3-26

Gestion du réseau 3-30

Configurer les réglages de réseau 3-30

Paramètres DHCP 3-30

Réglages d'IP statique (Manuel) 3-31

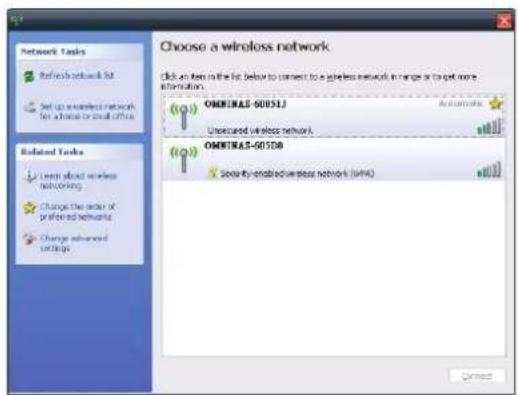

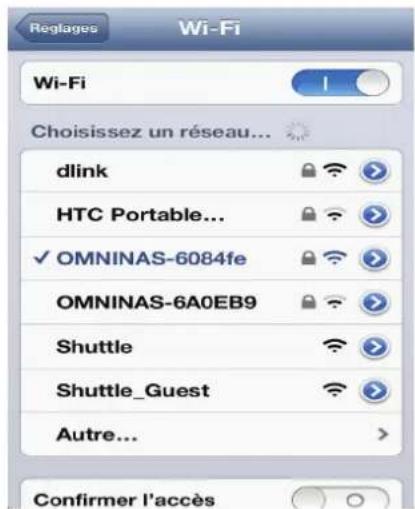

Configurer les paramètres WI-Fi 3-32

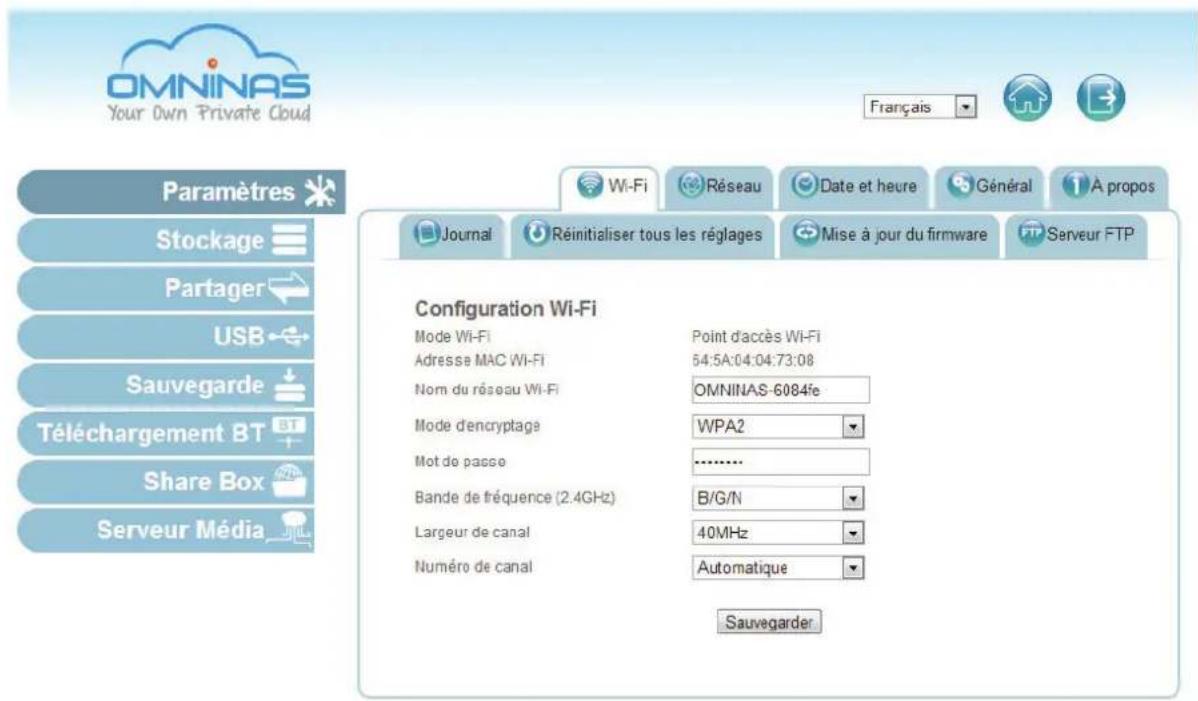

Réglages Wi-Fi 3-32

Se connecter au Wi-Fi 3-33

Gestion de l'énergie 3-34

Paramétrer la gestion d'énergie 3-34

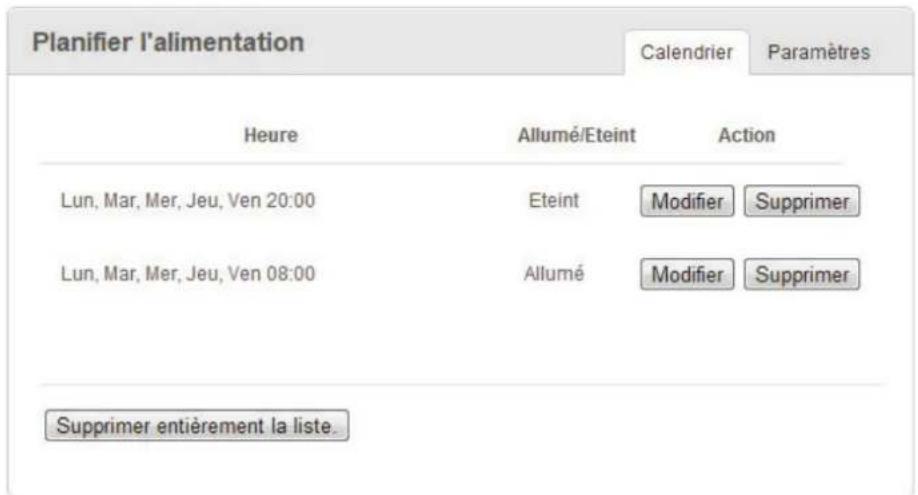

Paramétrer une planification de mise en marche/arrêt 3-35

Editor/Supprimer une planification de mise en marche/arrêt. 3-36

Gestion du partage 3-37

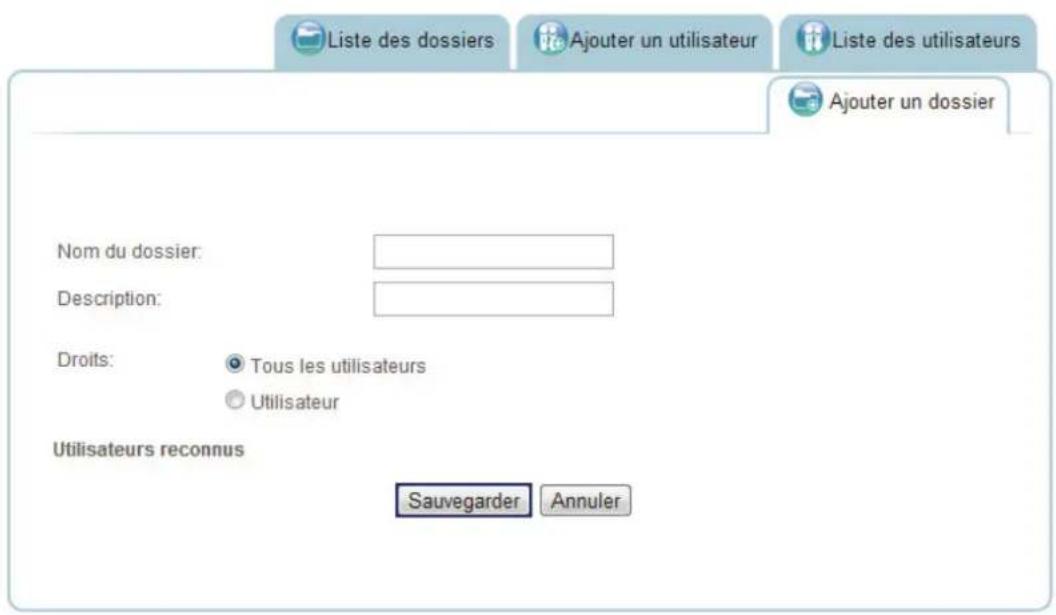

Ajout de dossiers 3-37

Creer un dossier public 3-37

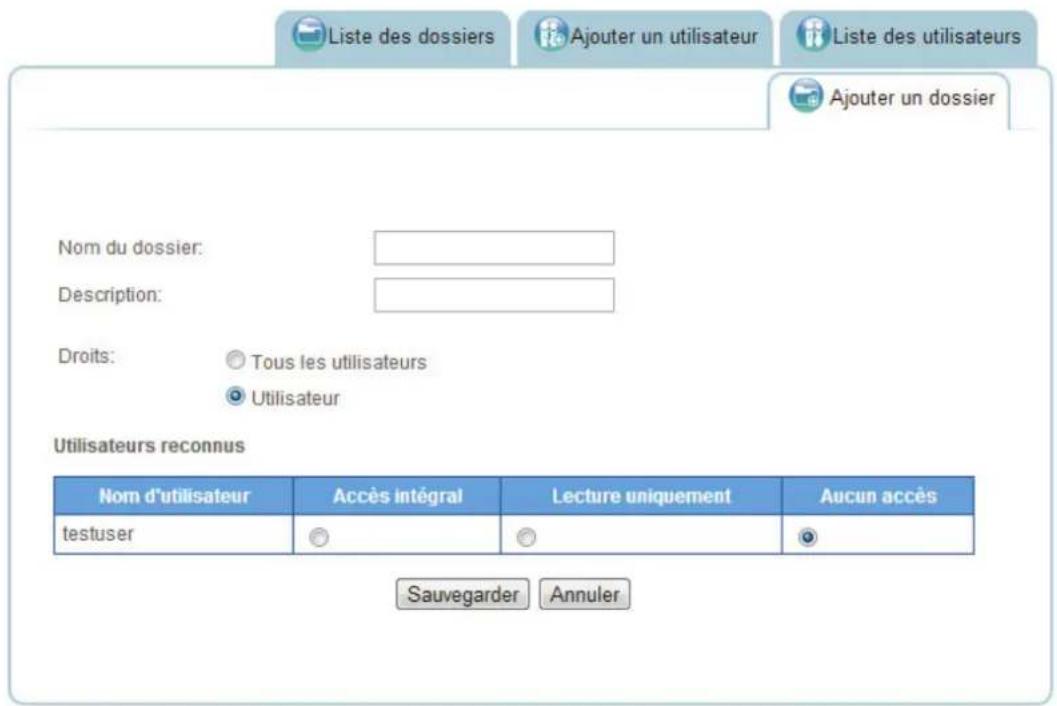

Pour creer un dossier privé 3-38

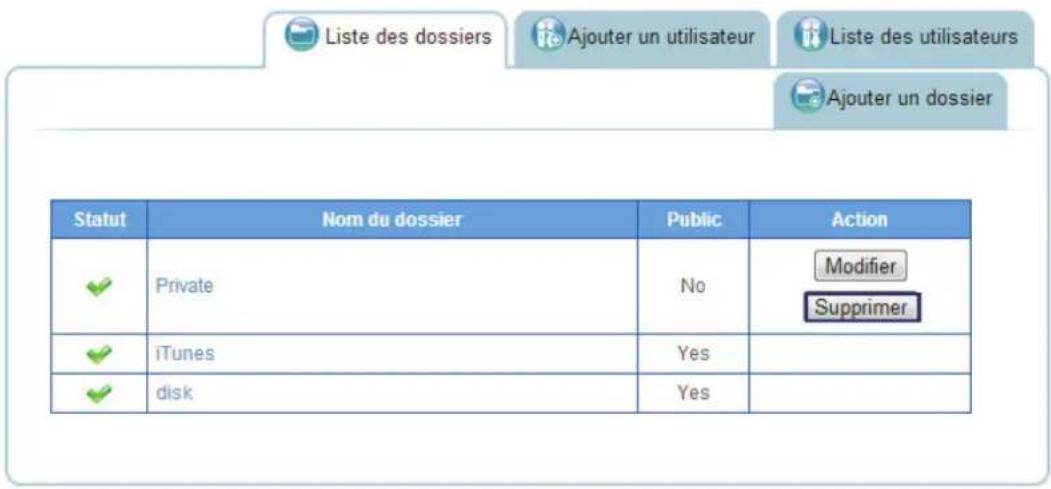

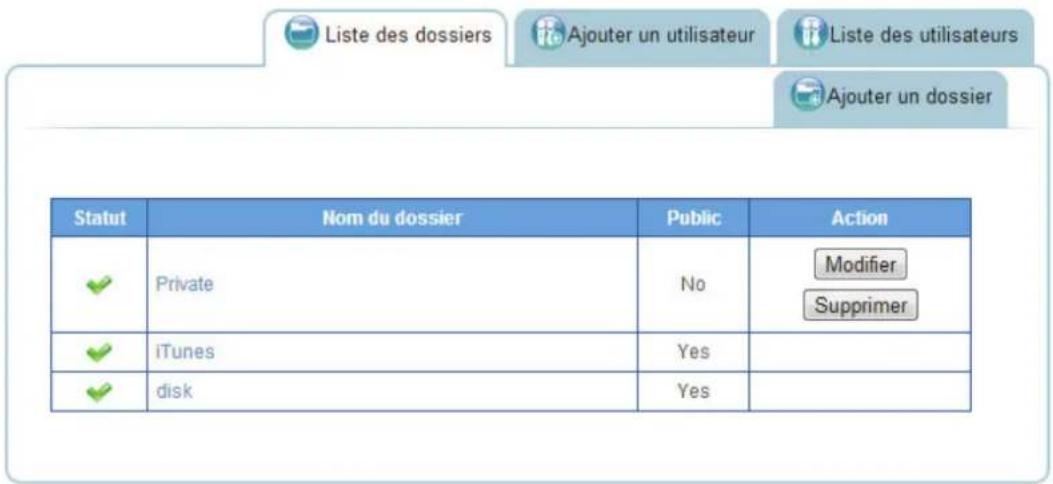

Affichage des listedes de dossiers 3-39

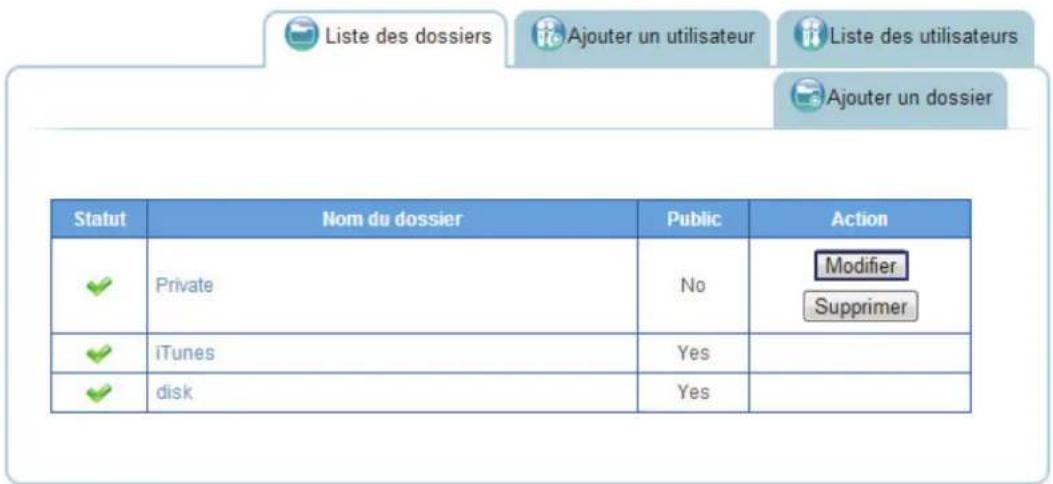

Modification des dossiers 3-39

Suppression des dossiers 3-40

Gestion des péripériques USB 3-41

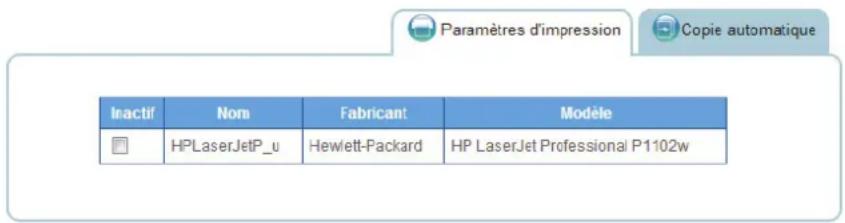

Parametre de l'imprimante 3-41

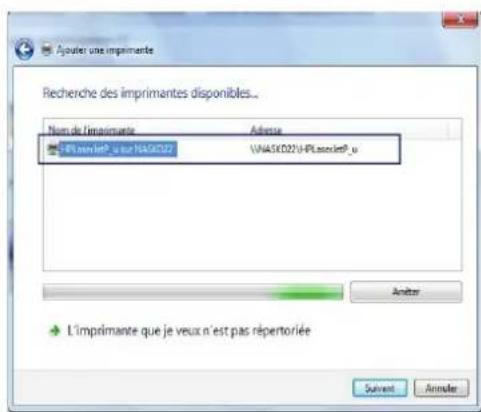

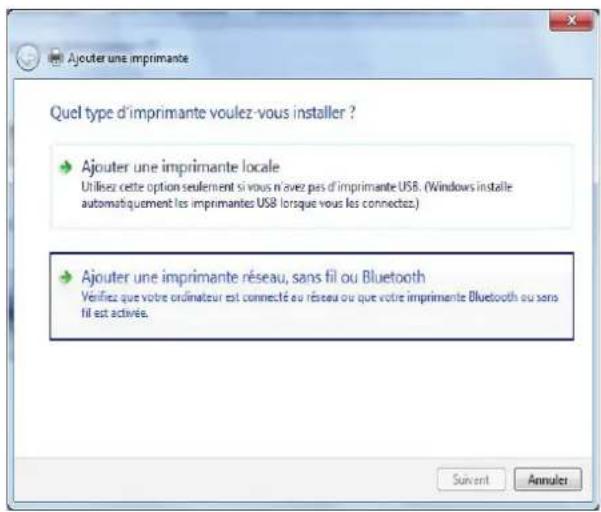

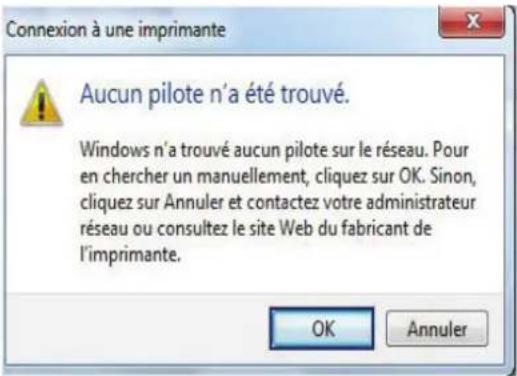

Ajouter une imprimante dans un système Windows 3-41

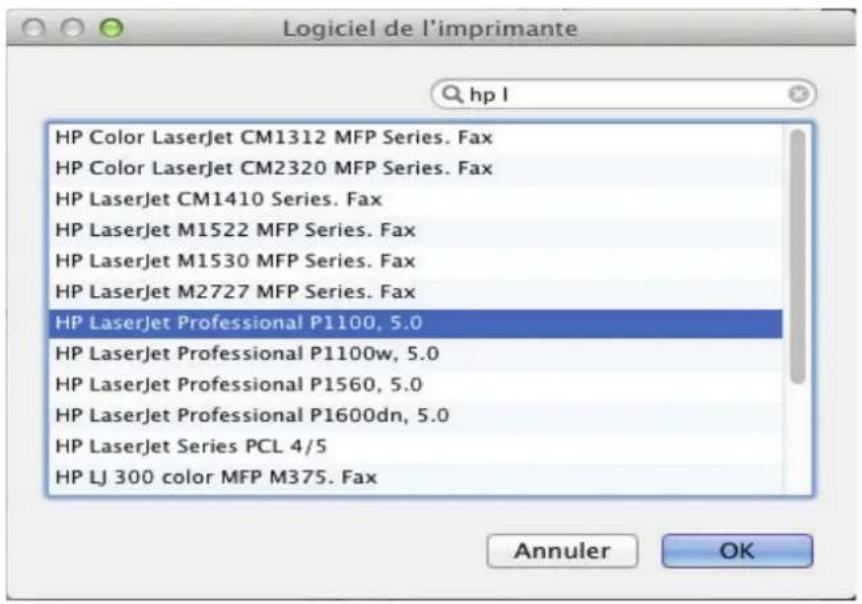

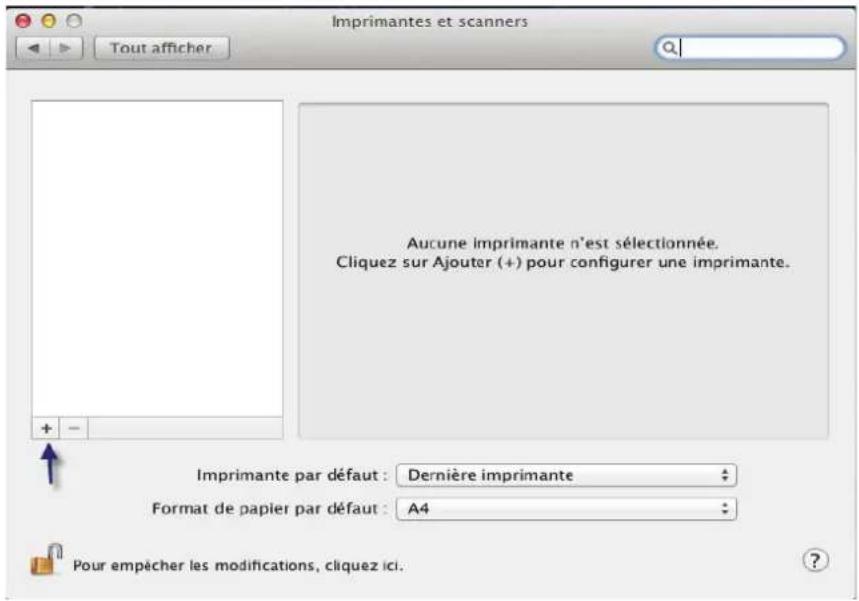

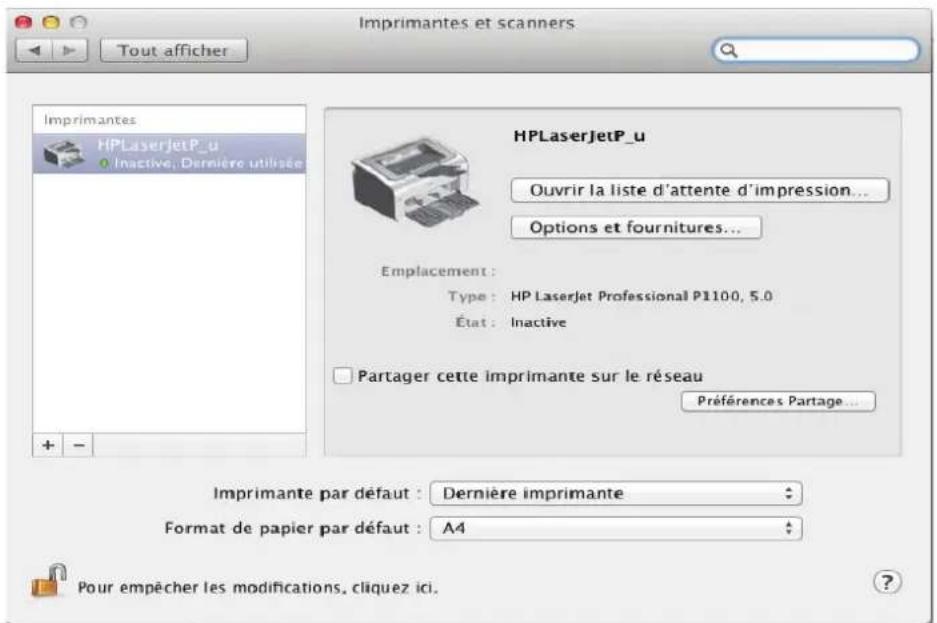

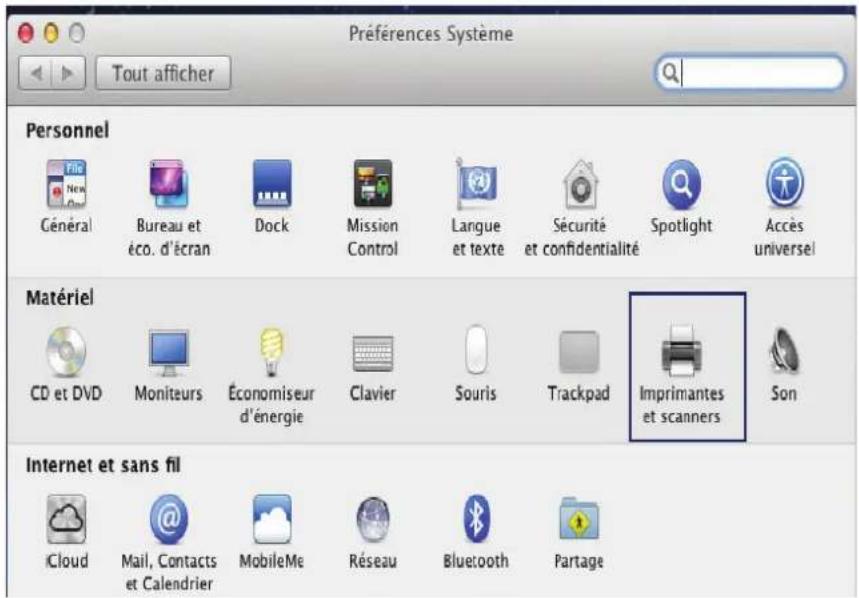

Ajouter une imprimante dans un système Mac OS 3-44

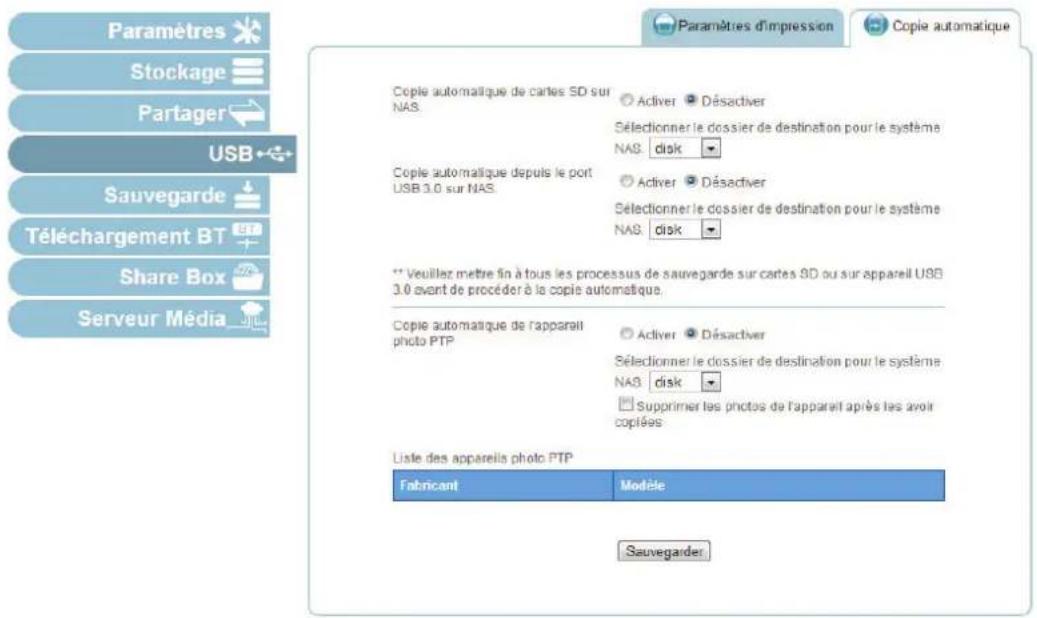

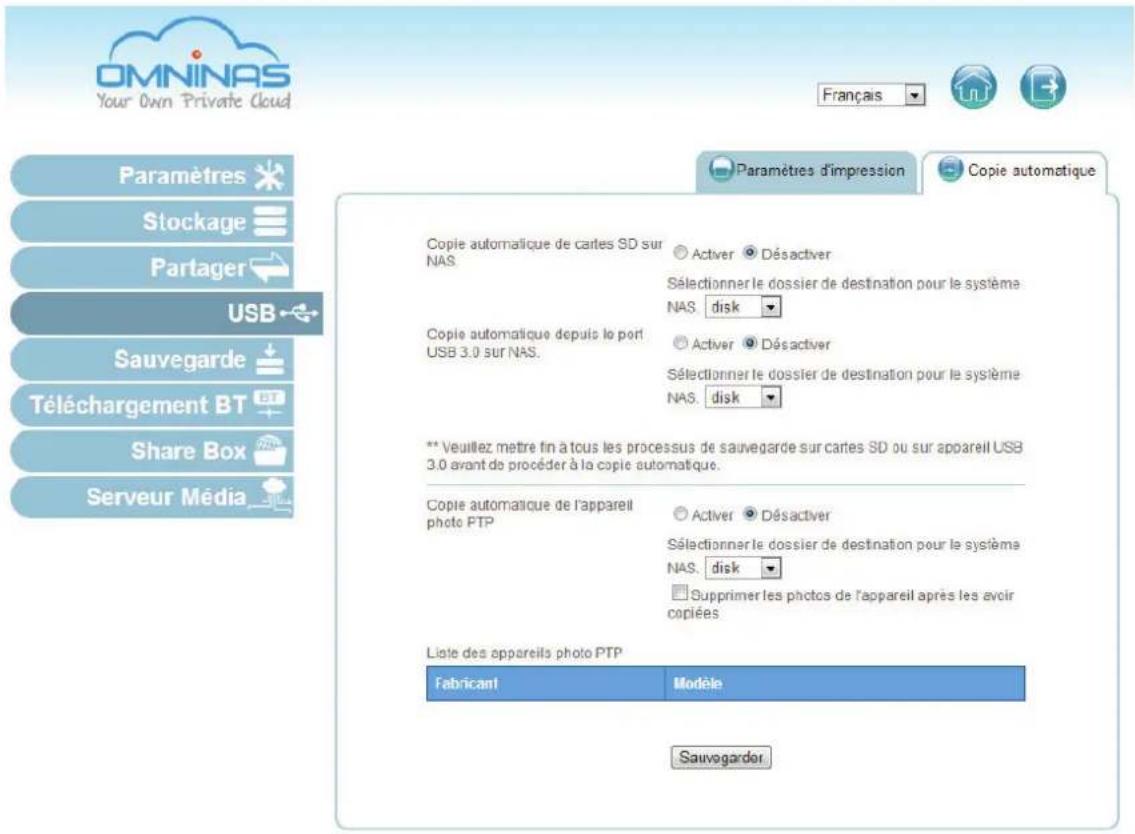

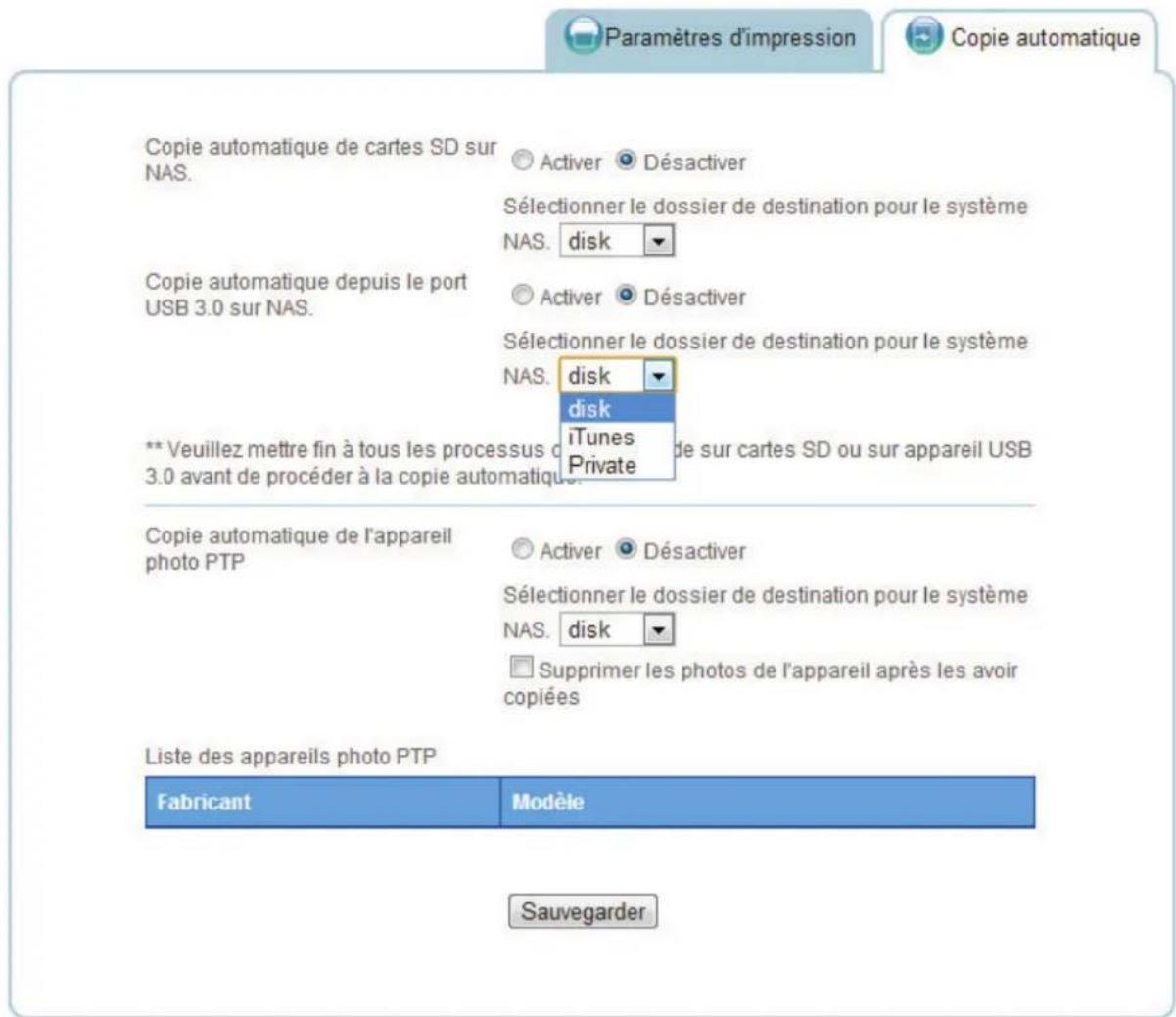

Copie automatique 3-47

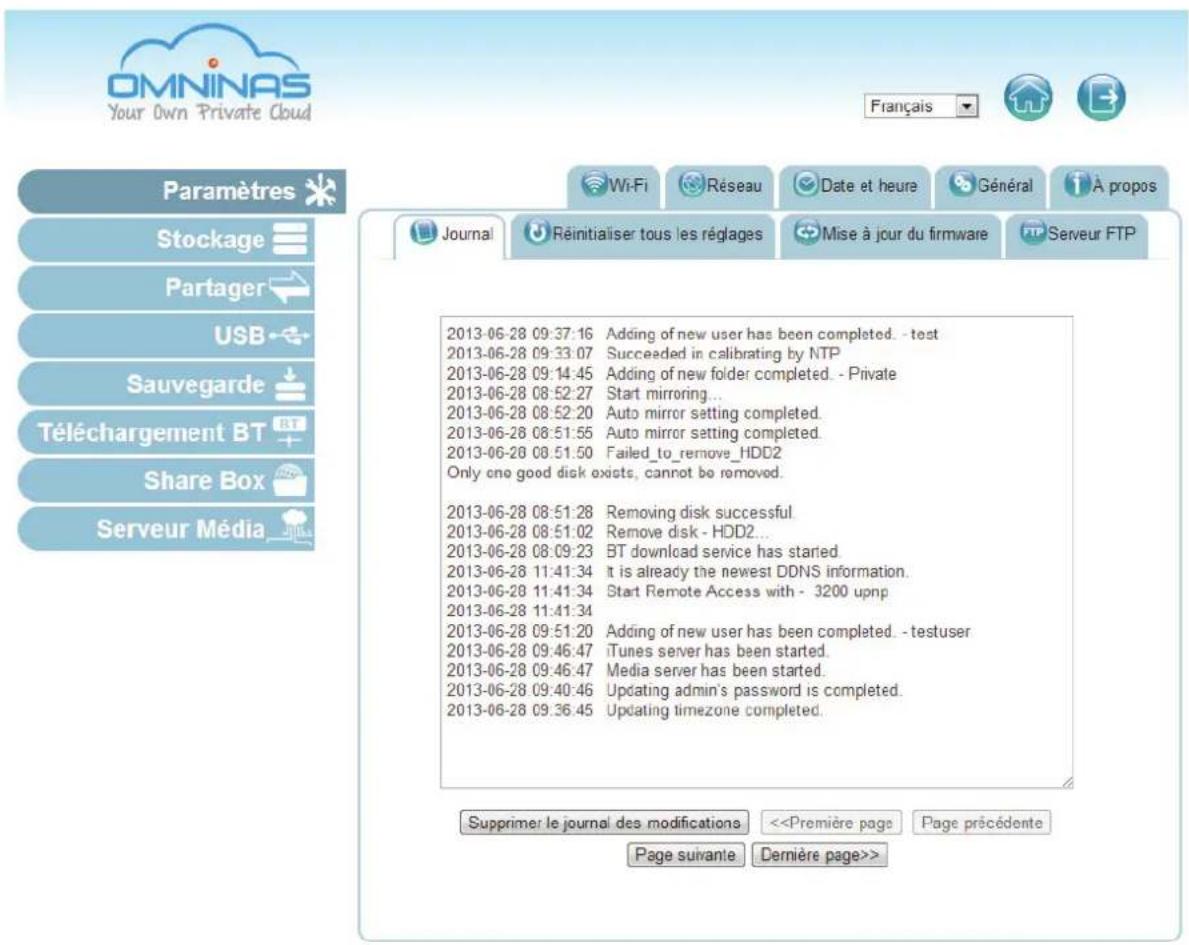

Journal système 3-49

Effacement des journaux 3-49

Sauvegarde du système 3-50

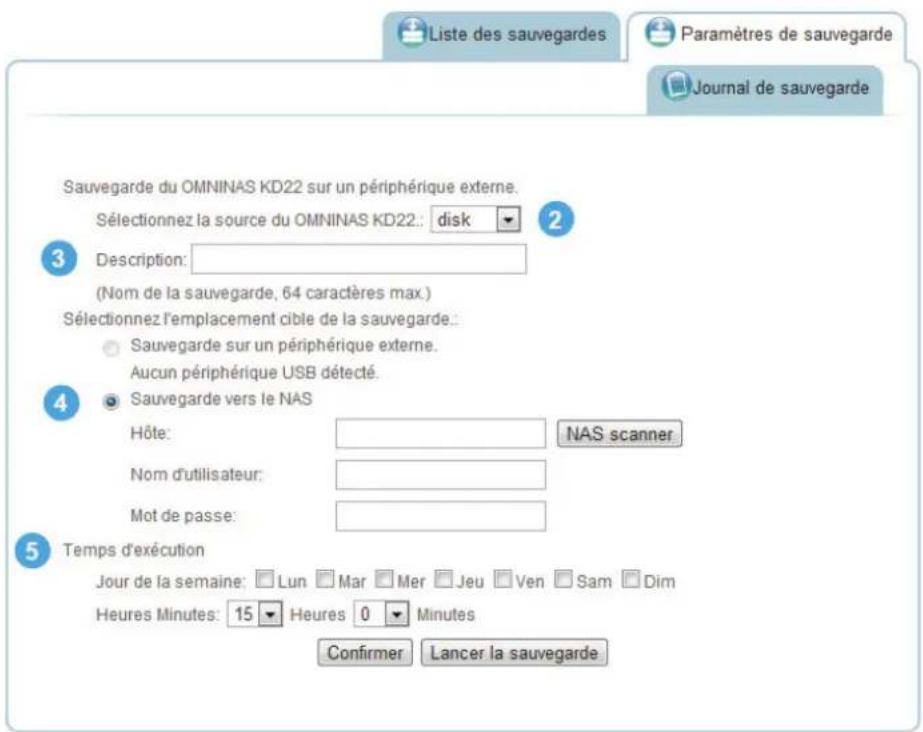

Paramétrage des planifications de sauvegarde 3-50

Modification des planifications de sauvegarde 3-52

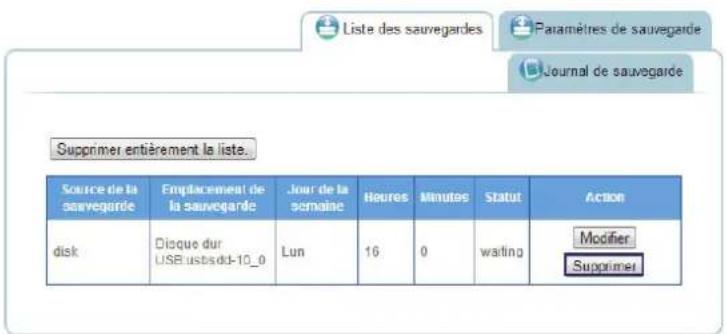

Suppression des planifications de sauvegarde 3-52

Affichage des journaux de sauvegarde 3-53

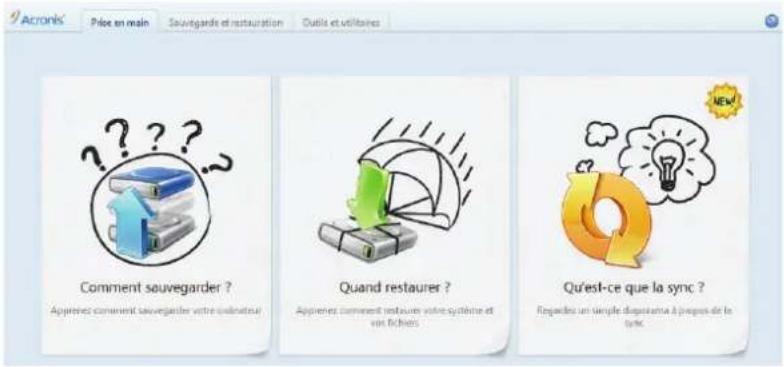

Logiciel de sauvegarde Acronis 3-54

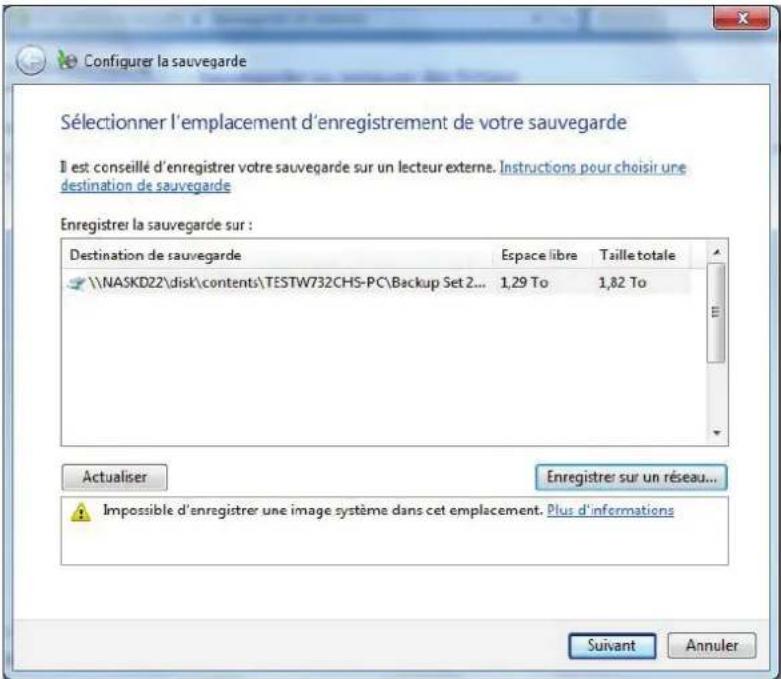

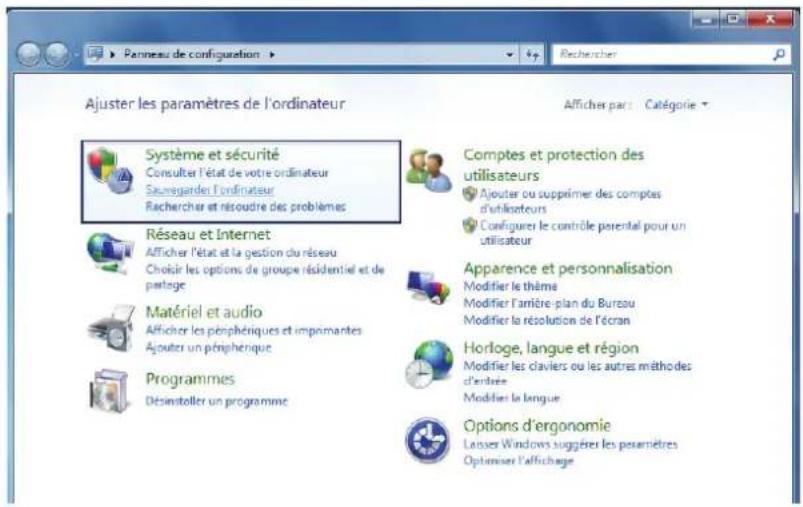

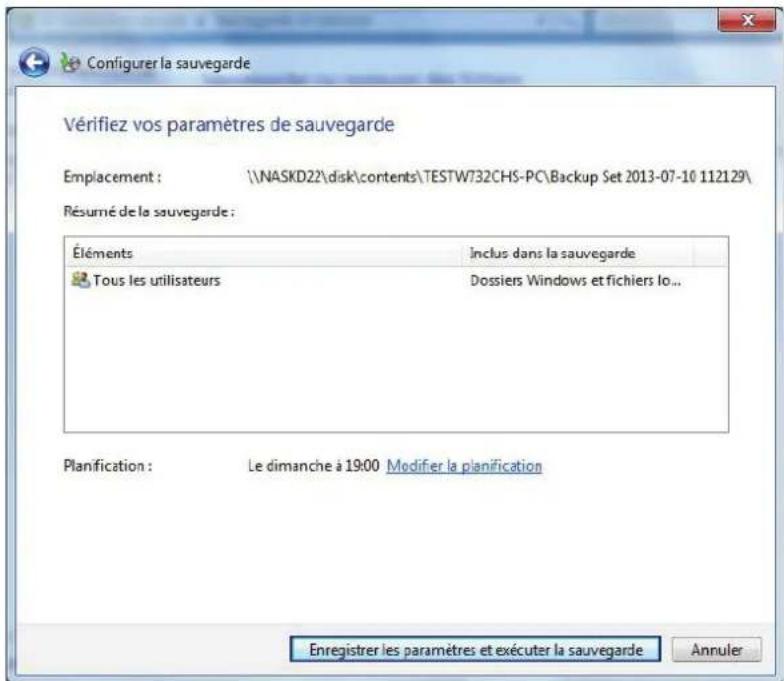

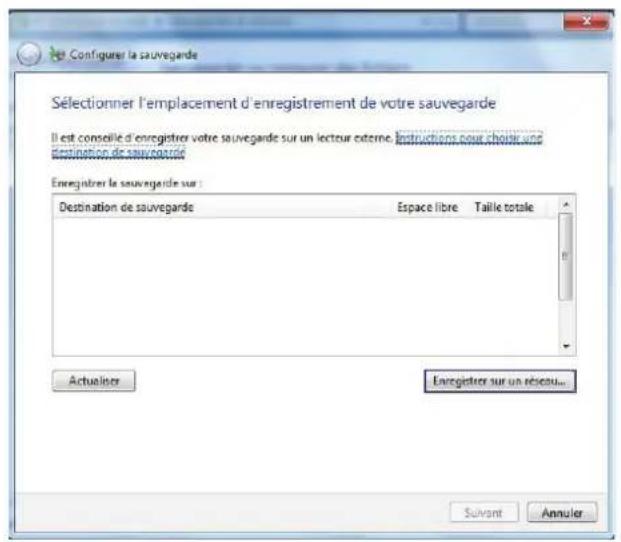

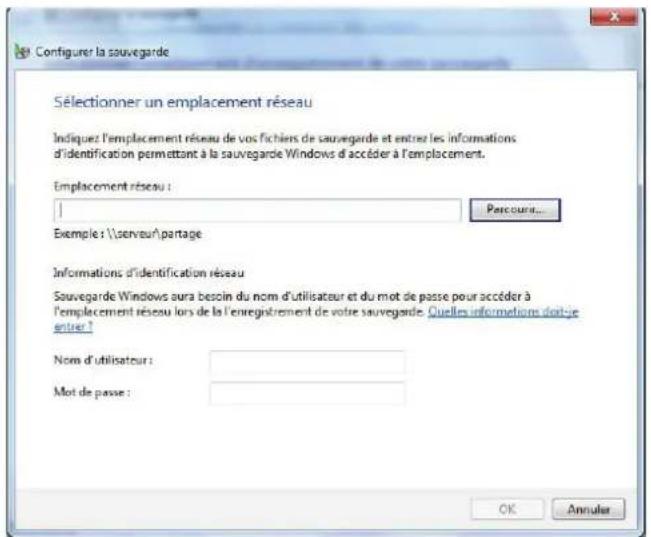

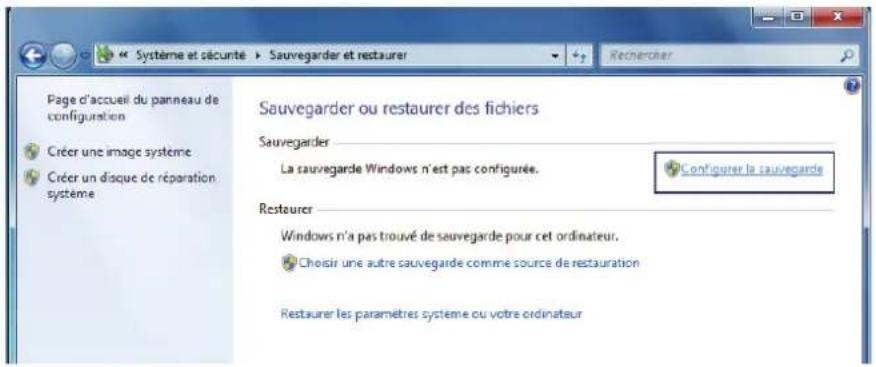

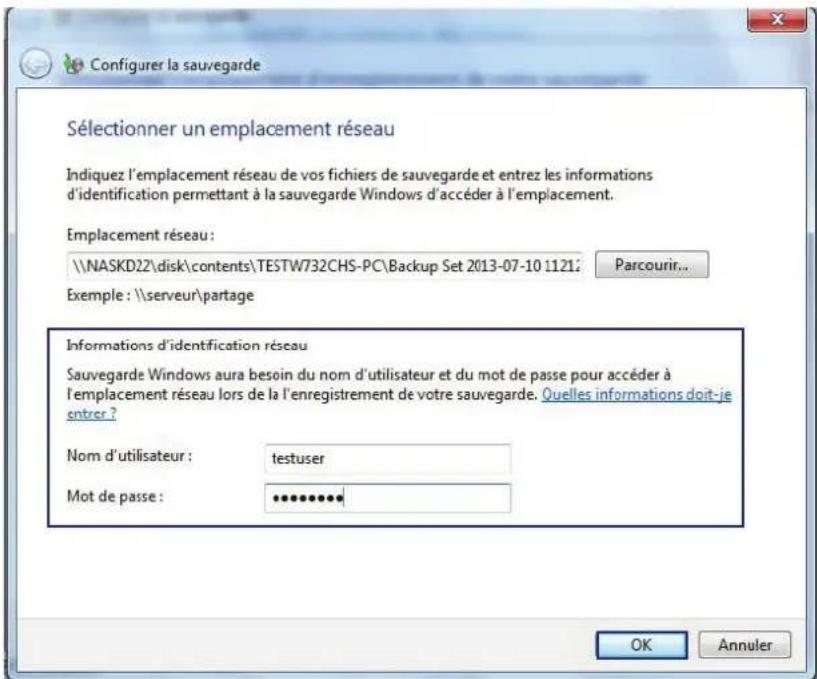

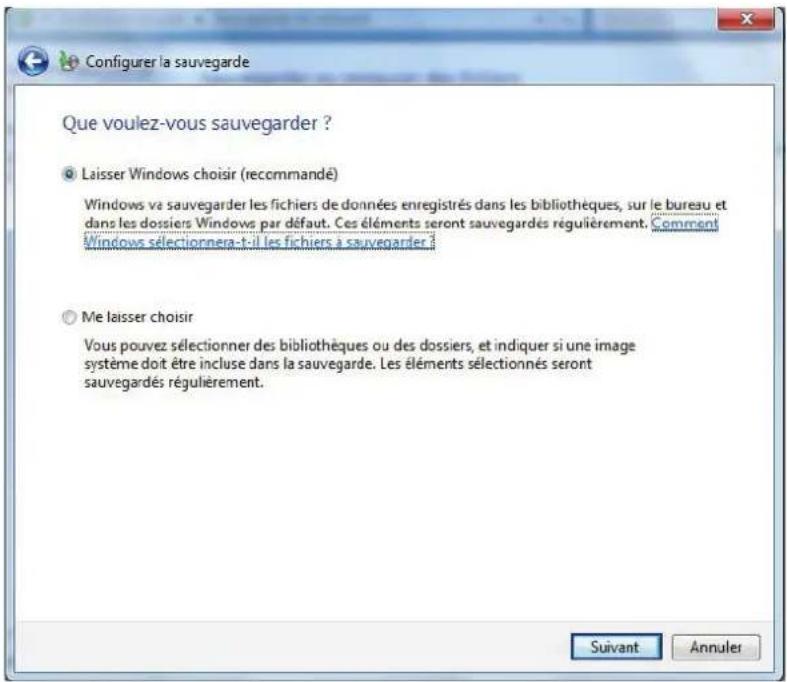

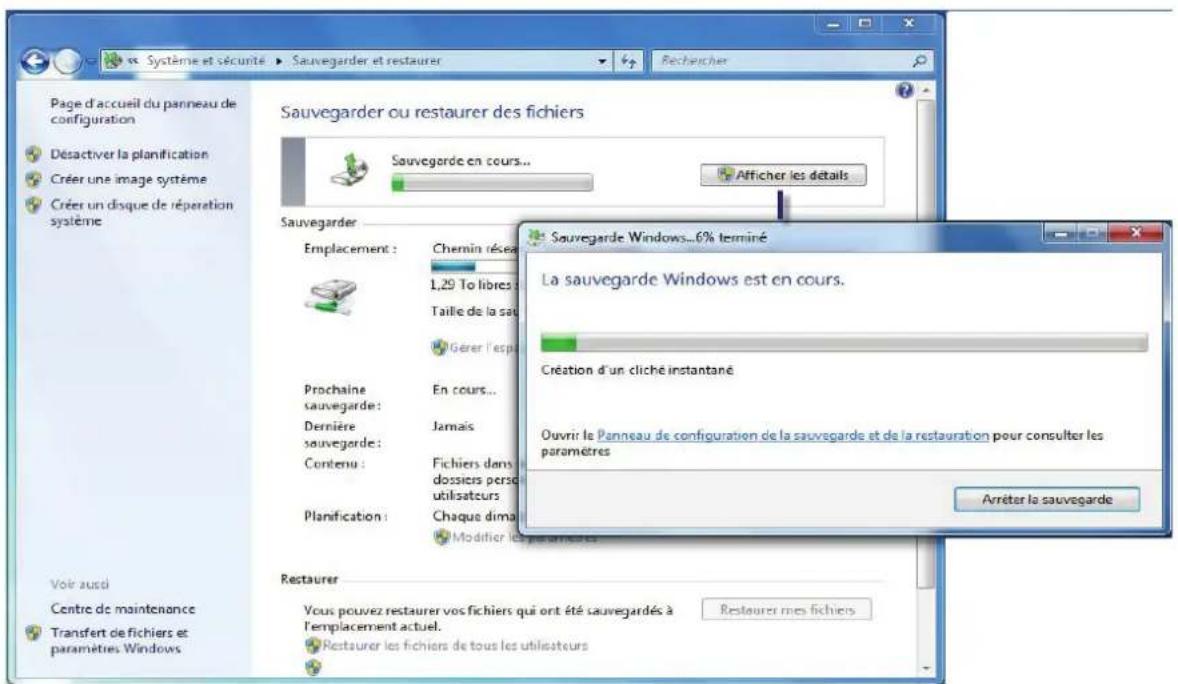

Sauvegarde Windows 3-54

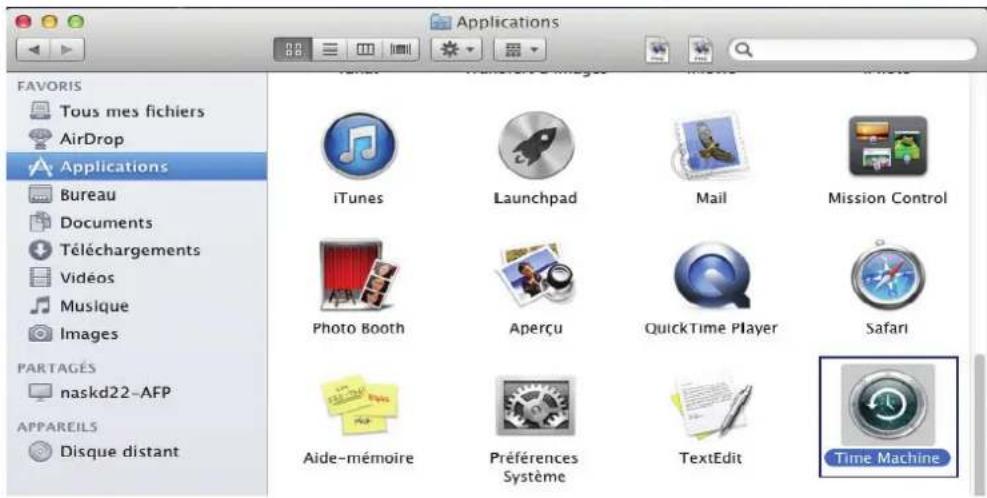

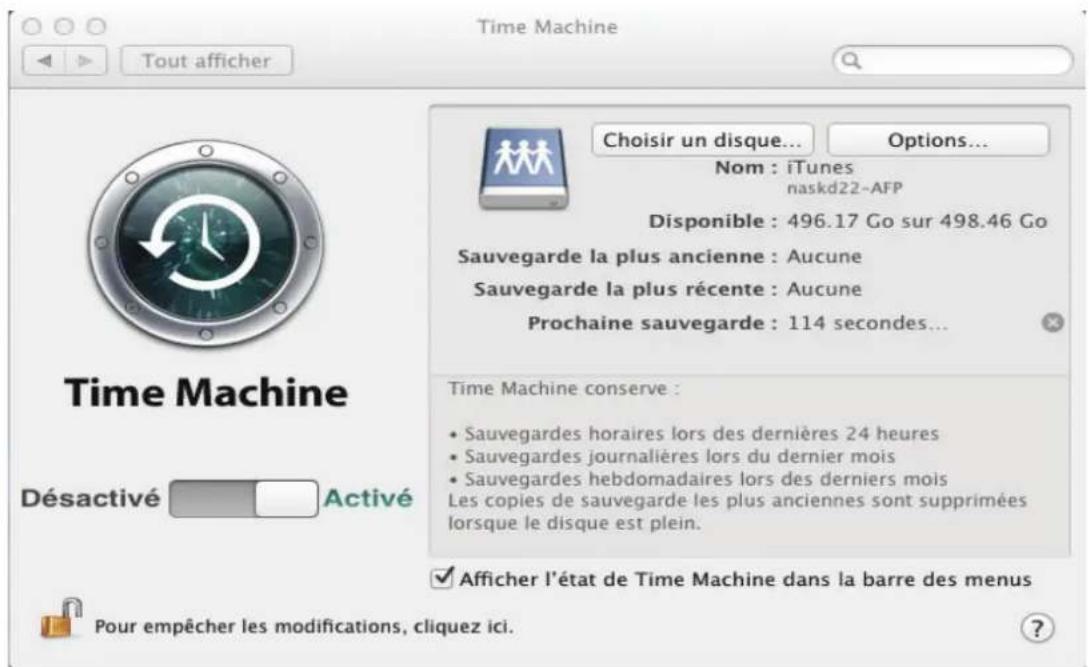

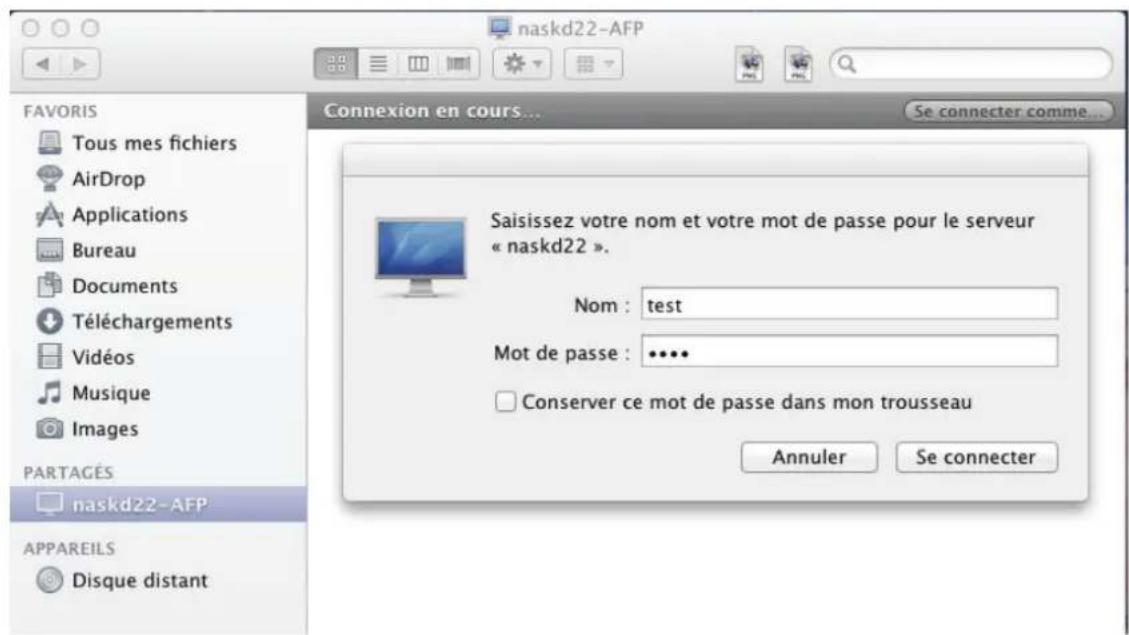

Time Machine du SE Mac. 3-59

Configuration du système 3-62

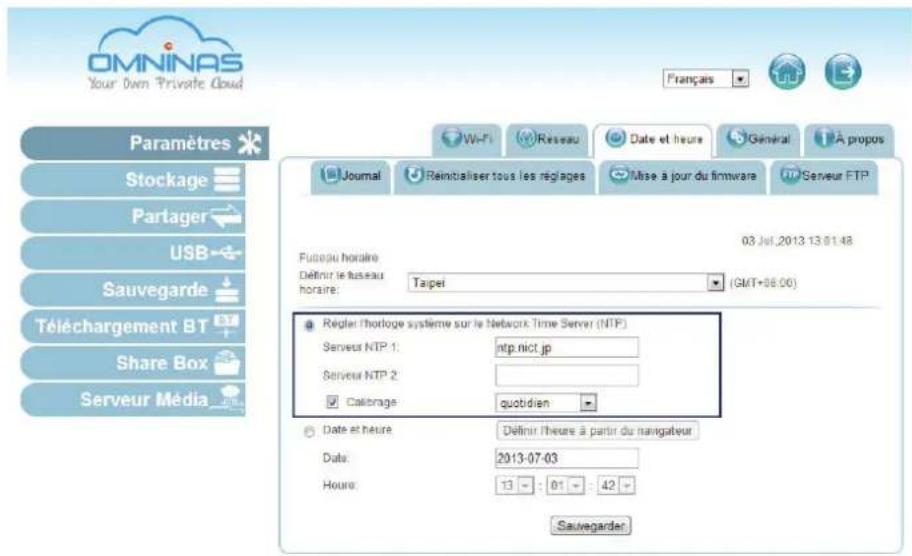

Paramétrage de la date et de l'heure 3-62
Redémarrage et mise hors tension 3-63

Redémarrer le système 3-63
Metre hors tension 3-64

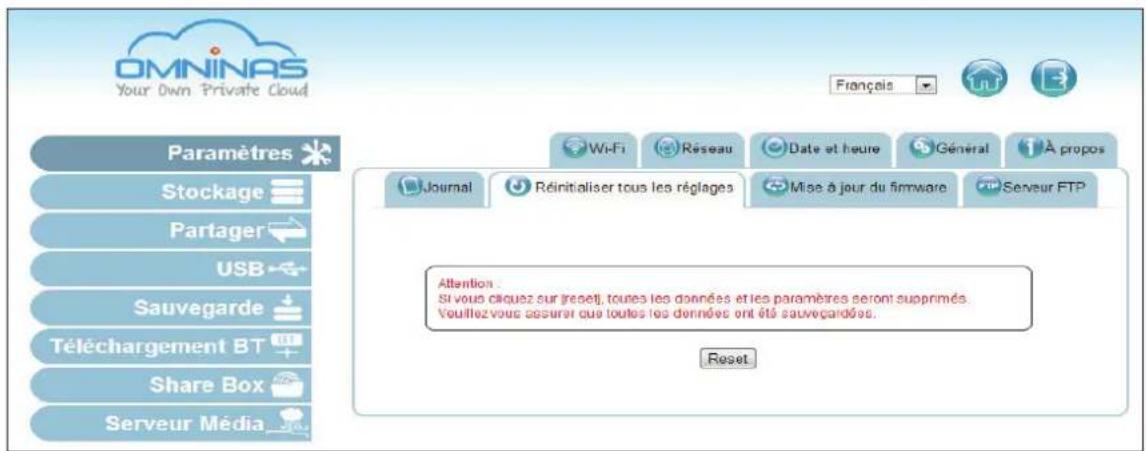

Réinitialiser pour rétabir les paramètres par défaut de la configuration d'usine 3-64

Réinitialisation de l'interface Web 3-64
Réinitialisation du matériel 3-65

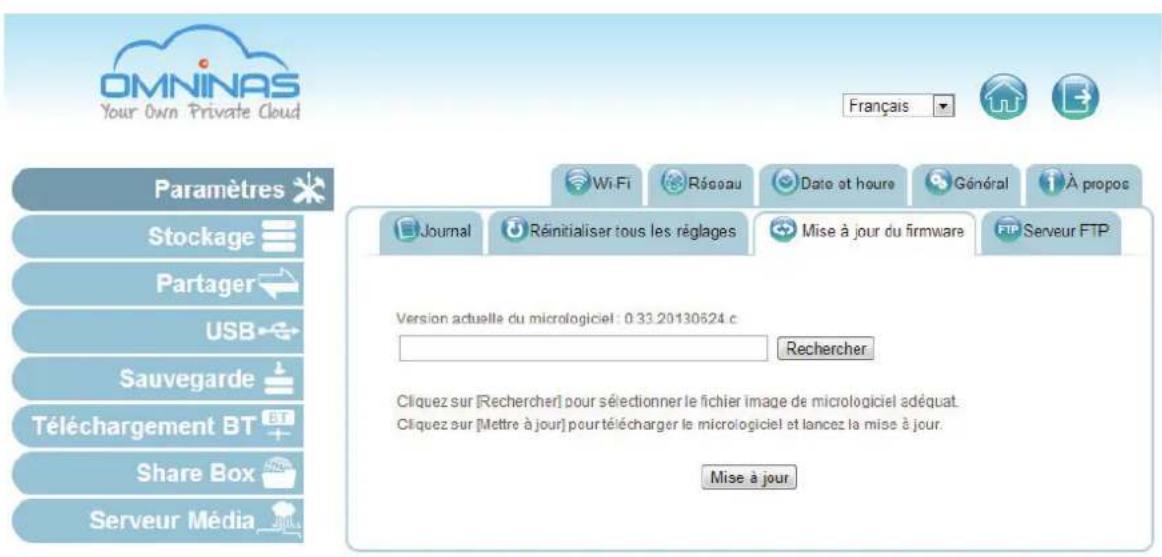

Mise à jour du firmware 3-66

Services d'application 3-67

FTP Server 3-67

Paramétrer le FTP Server 3-67

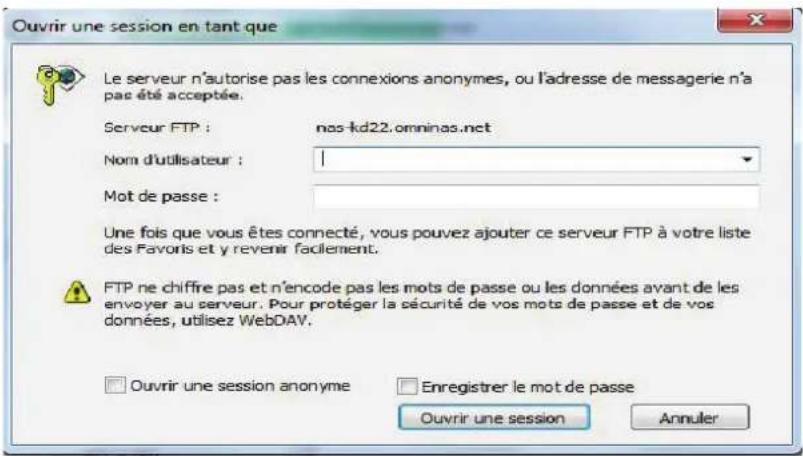

Acceder au FTP Server 3-68

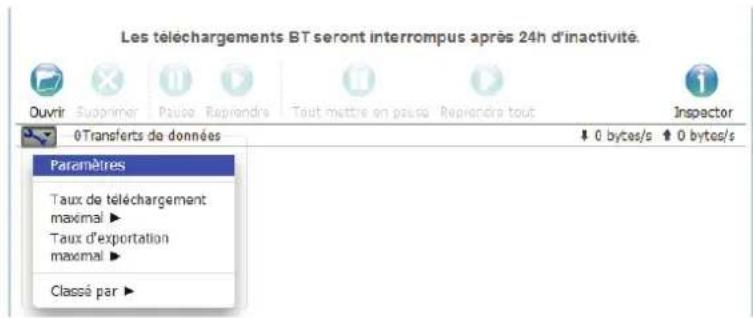

Téléchargement BT 3-69

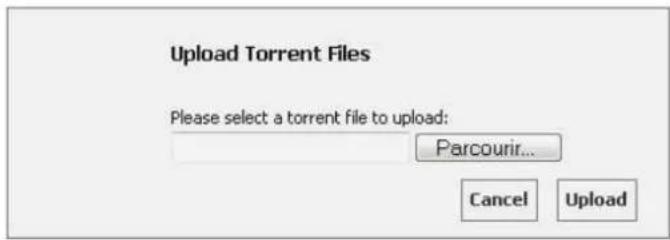

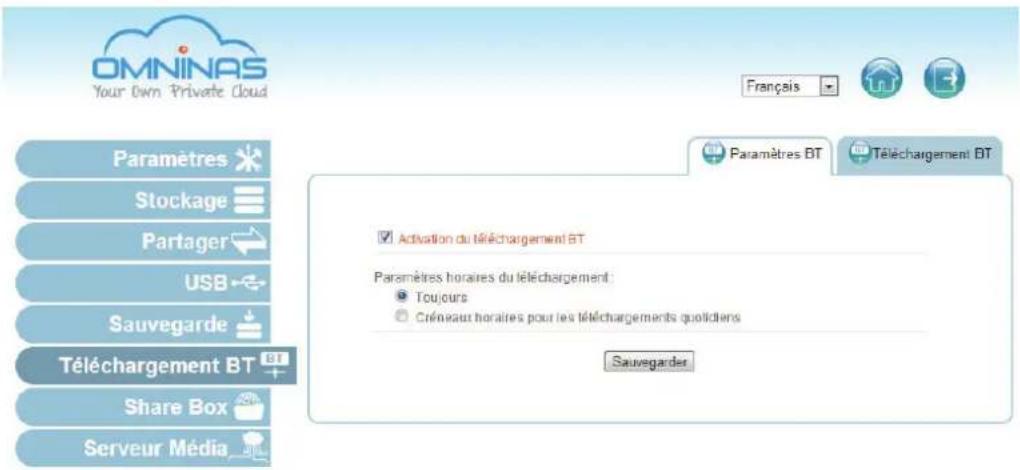

Paramétrage des télécharges B.T 3-69

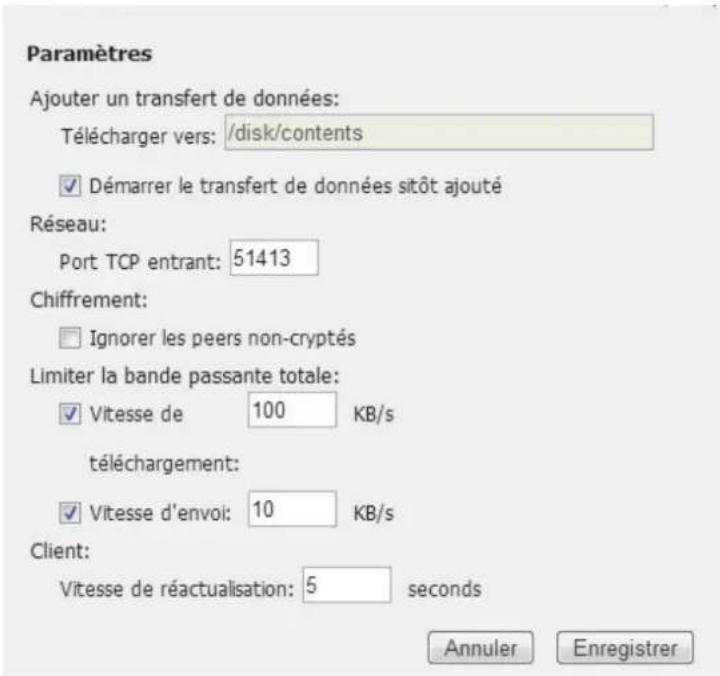

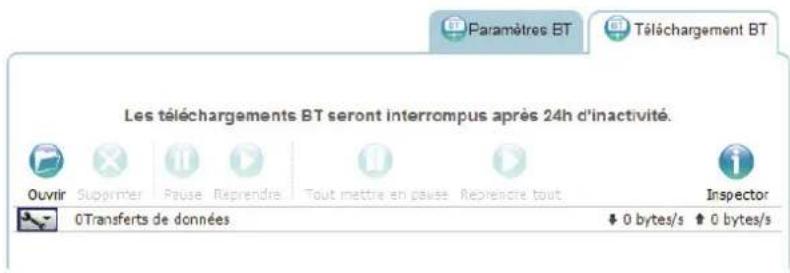

Configuration des préférences 3-71

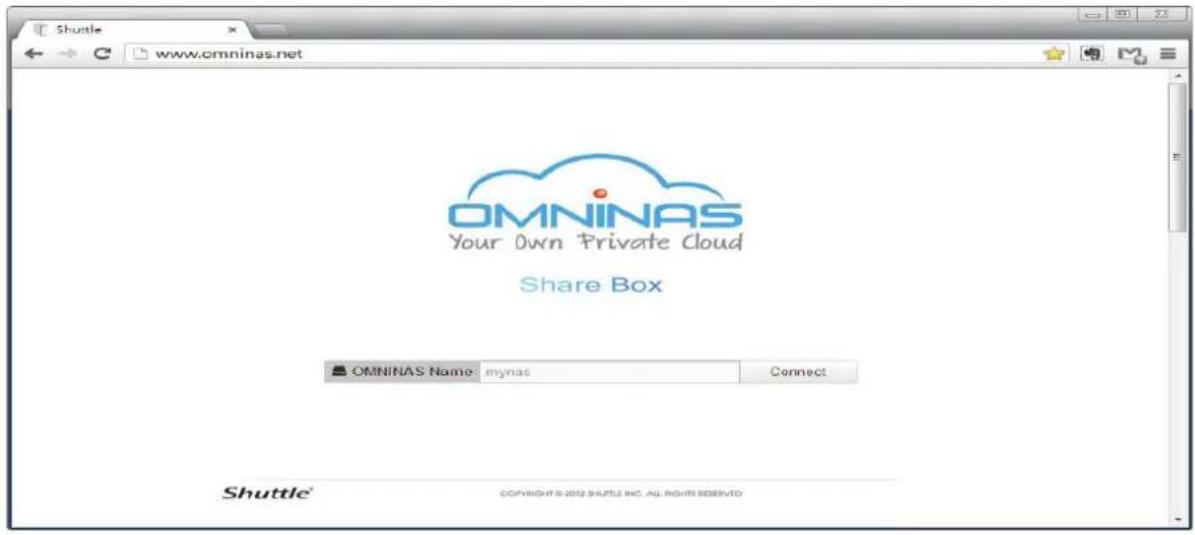

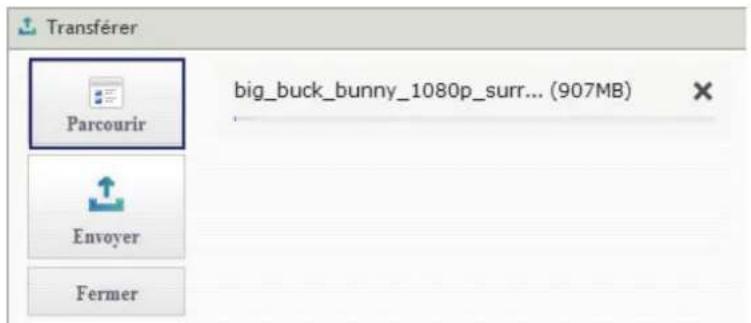

Zone de partage 3-74

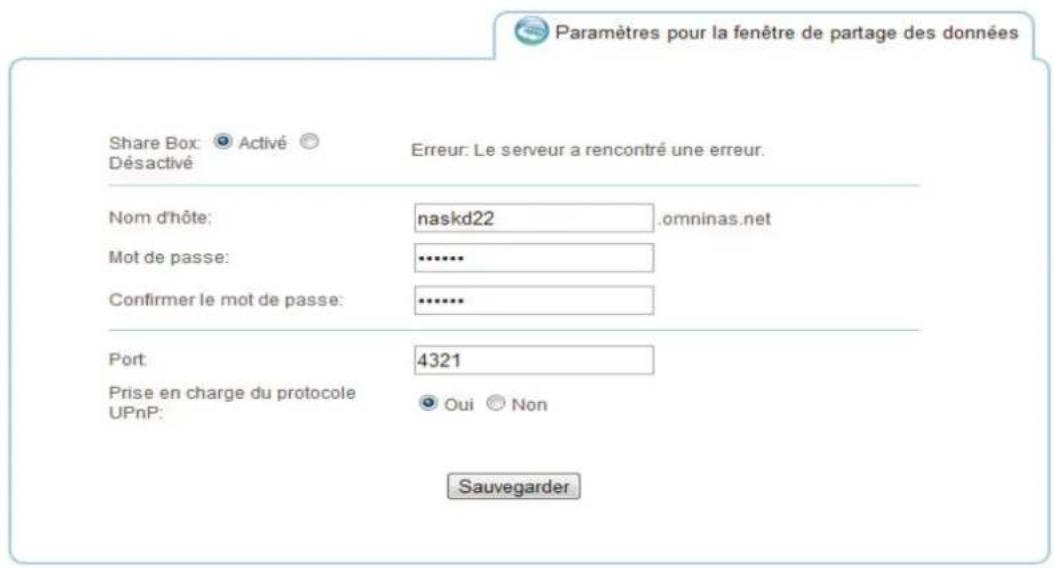

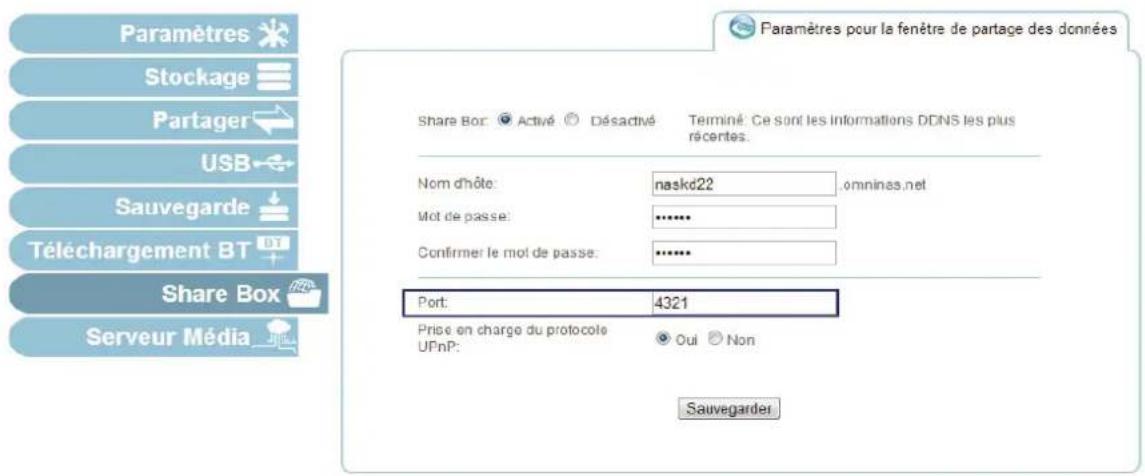

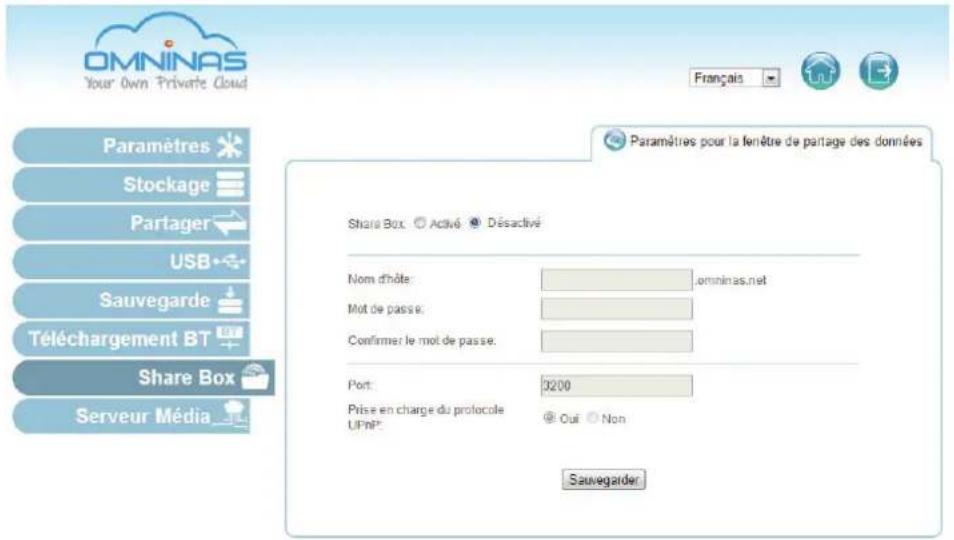

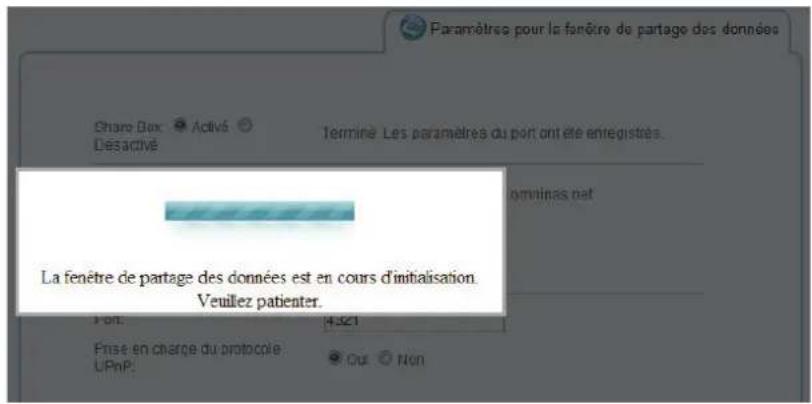

Paramétrage de Zone de partage 3-74

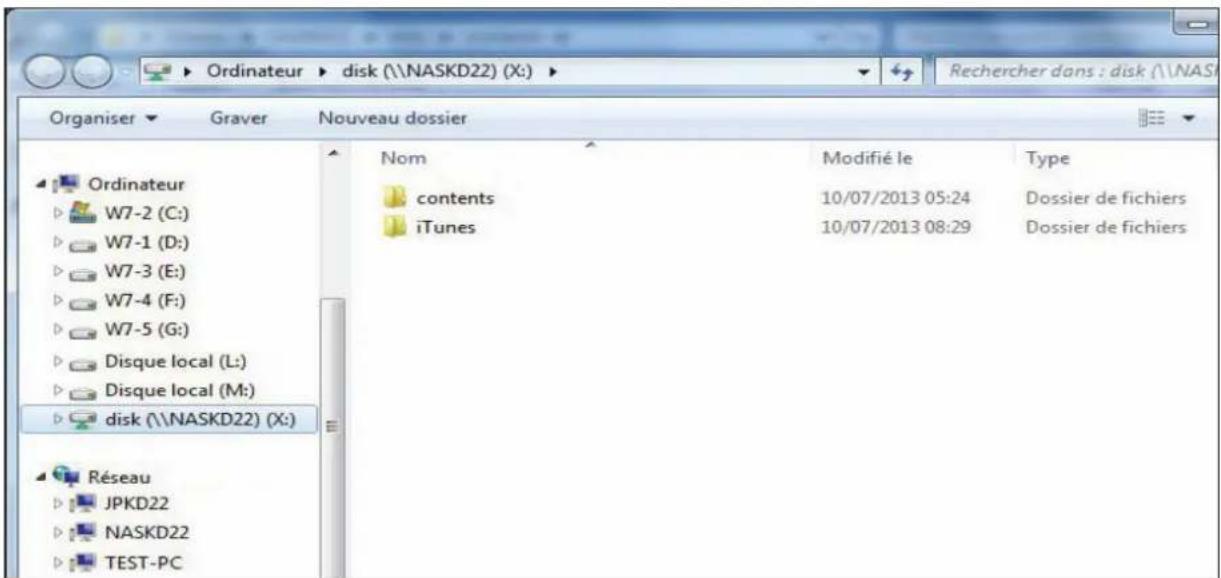

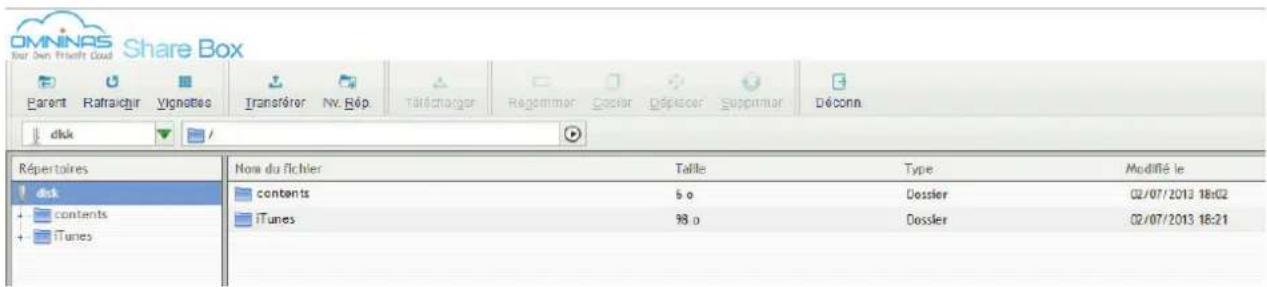

Acces à la Zone de partage 3-75

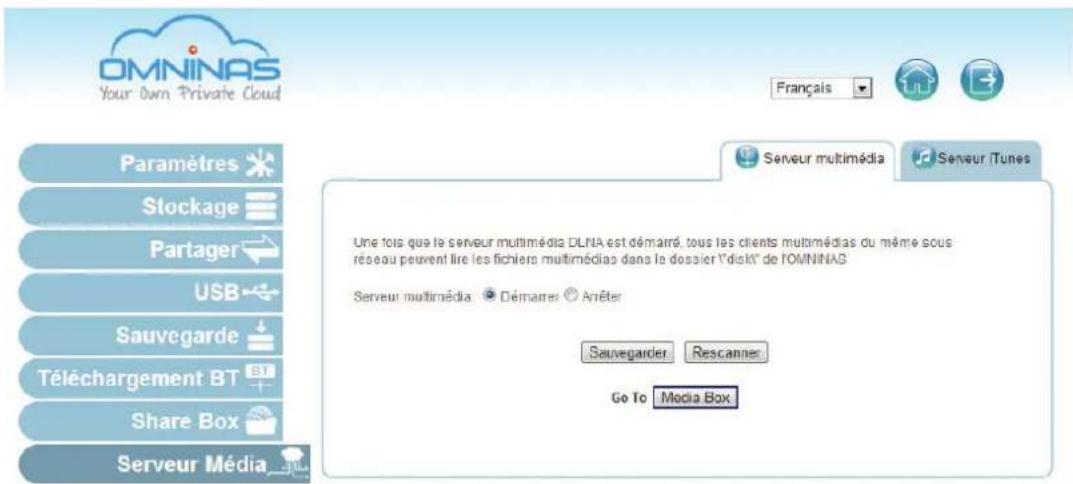

Serveur media. 3-80

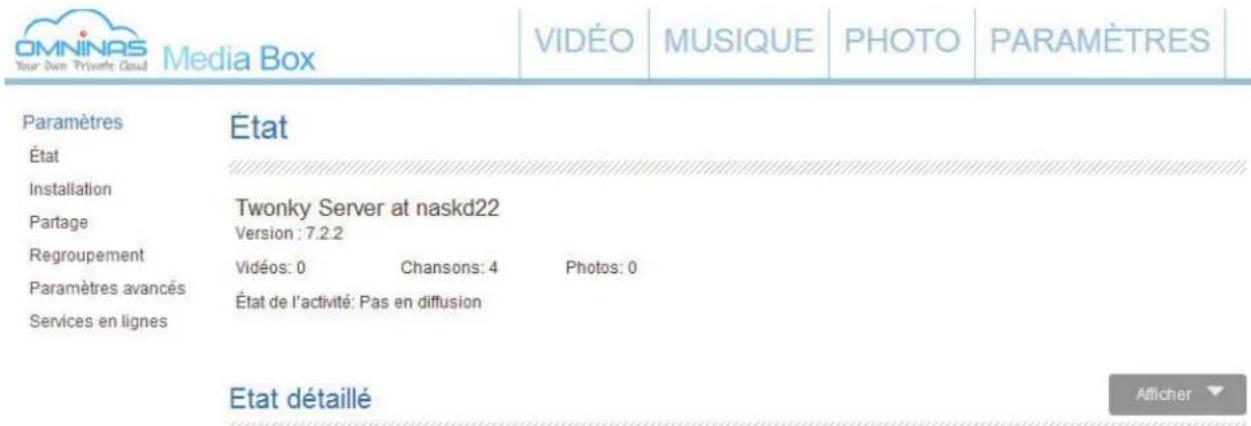

Paramétrer Serveur Média 3-80

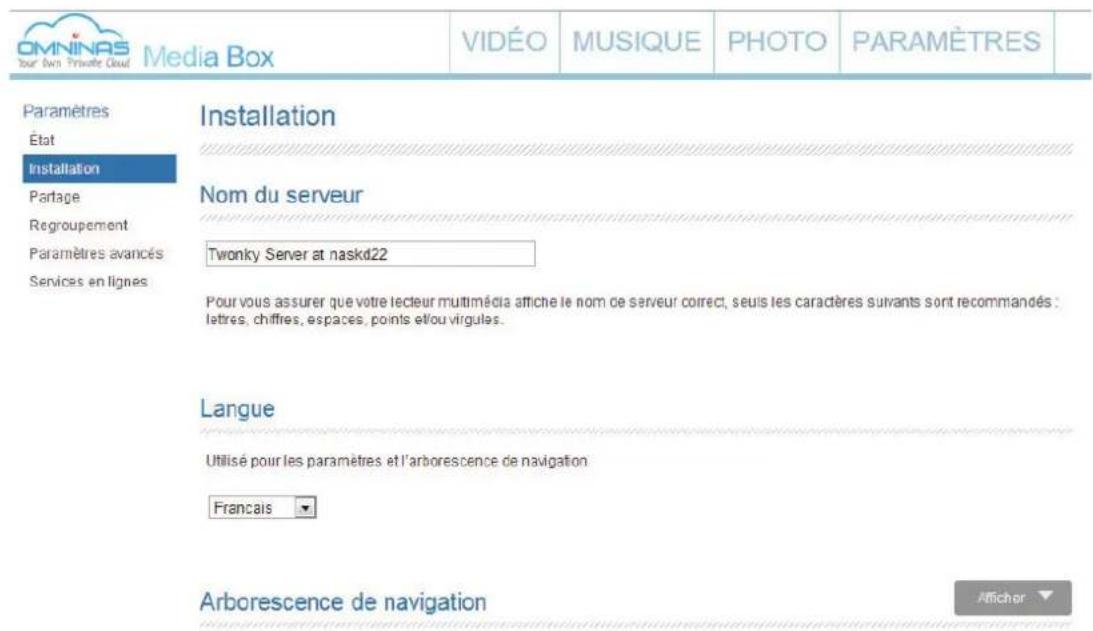

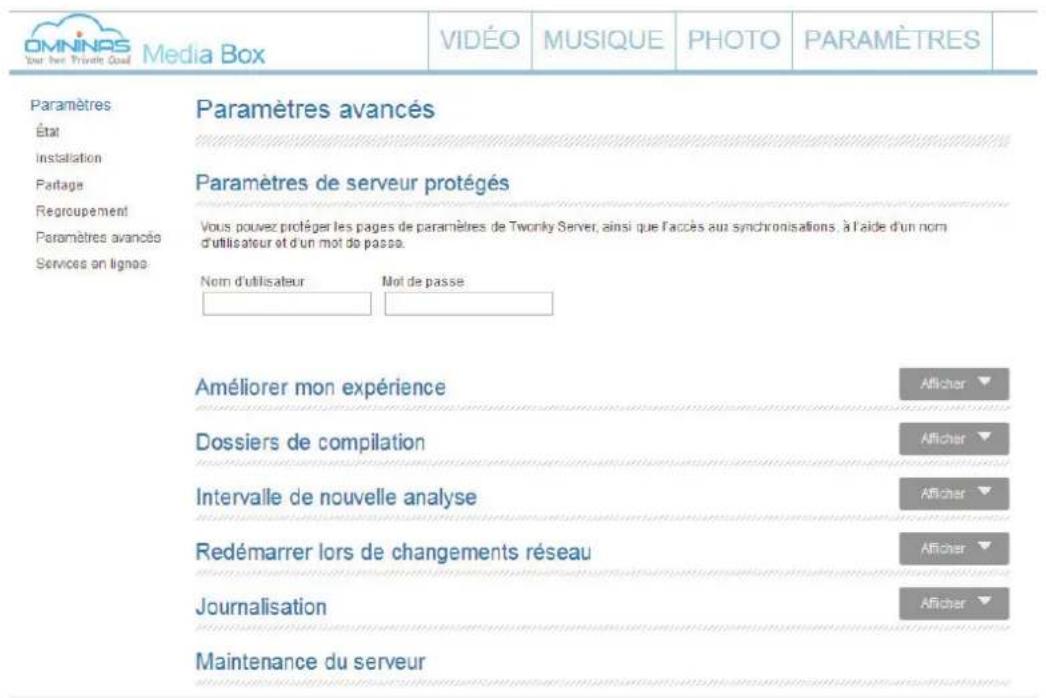

Twonky Server 3-82

Serveur iTunes 3-87

OMNINAS pour Android

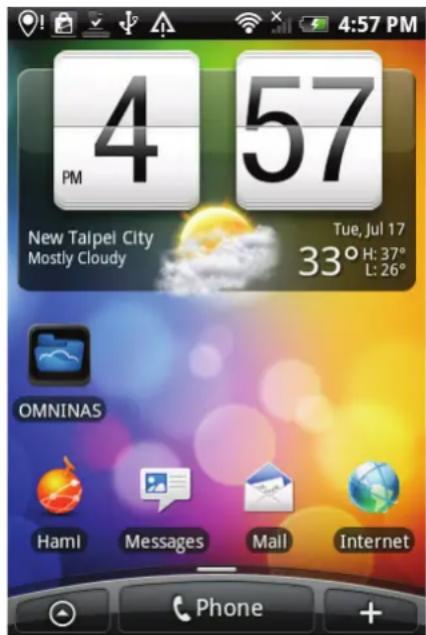

Installation de l'application 4-1

Vue d'ensemble 4-1

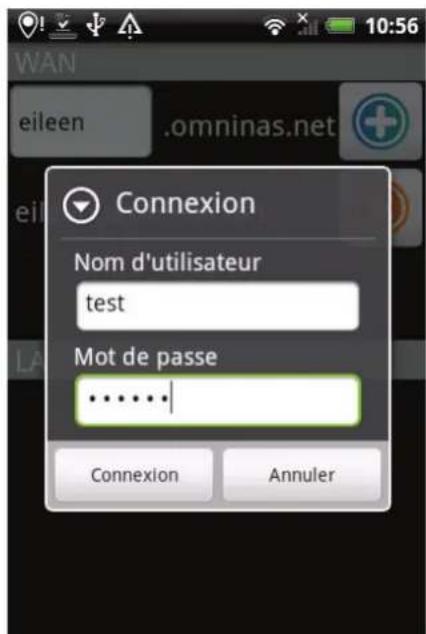

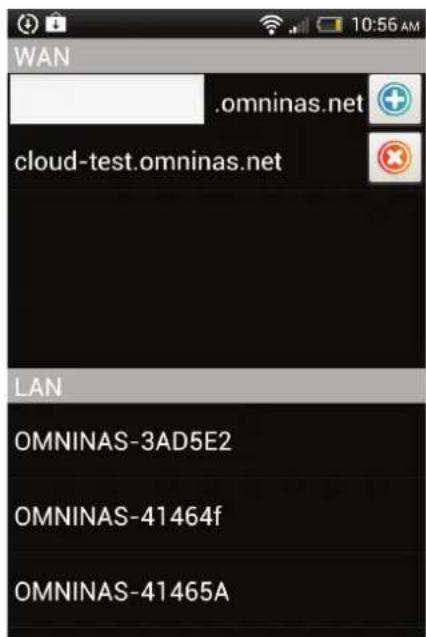

Connexion d'un OMNINAS 4-3

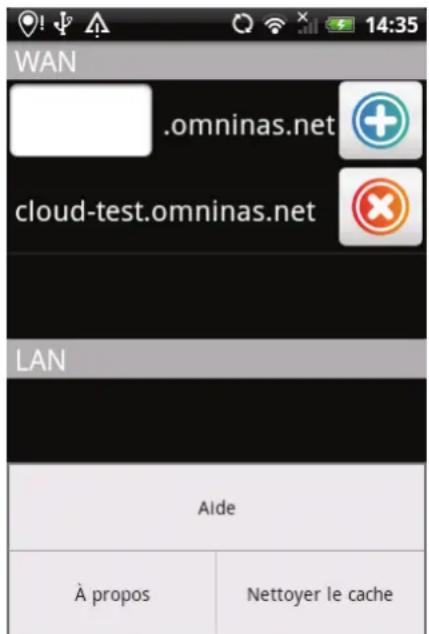

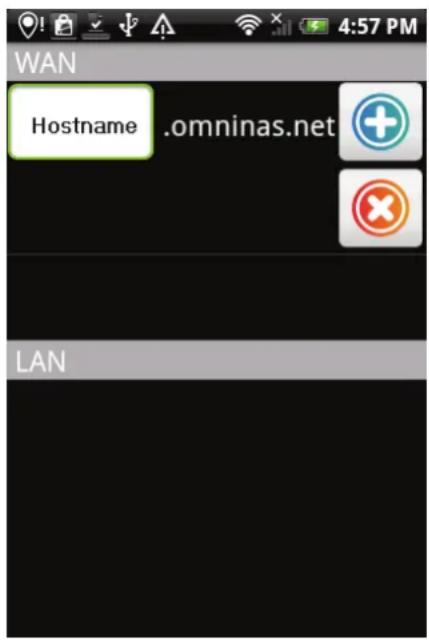

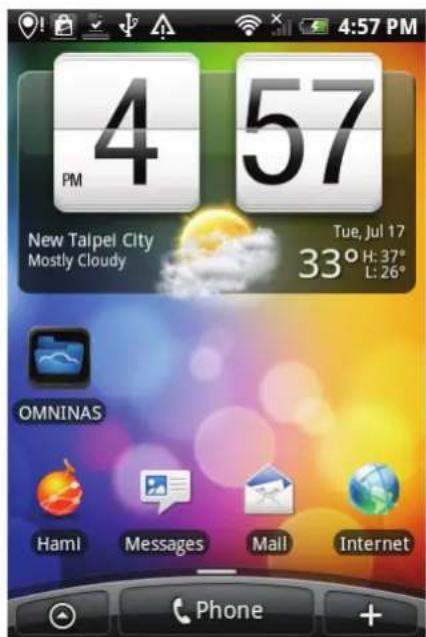

Ajouter un périphérique WAN 4-3

Ajouter un périhérique LAN. 4-4

Menus principaux 4-6

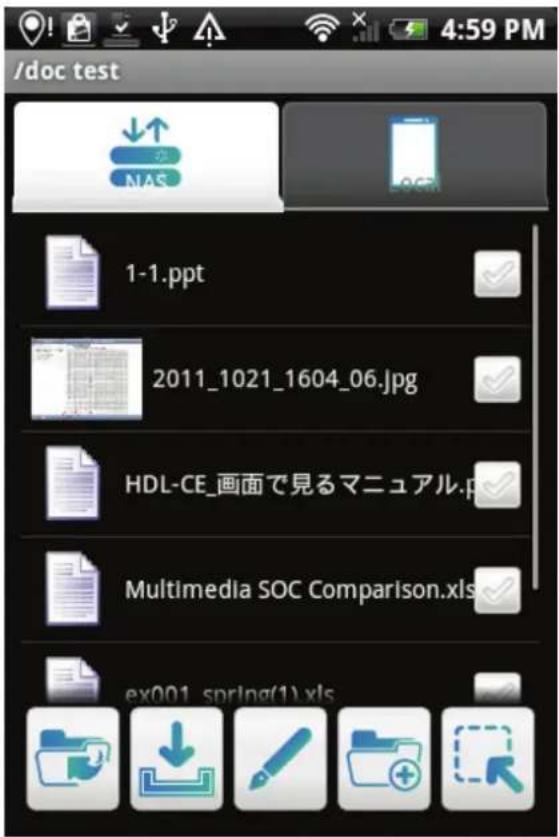

Fichiers document 4-7

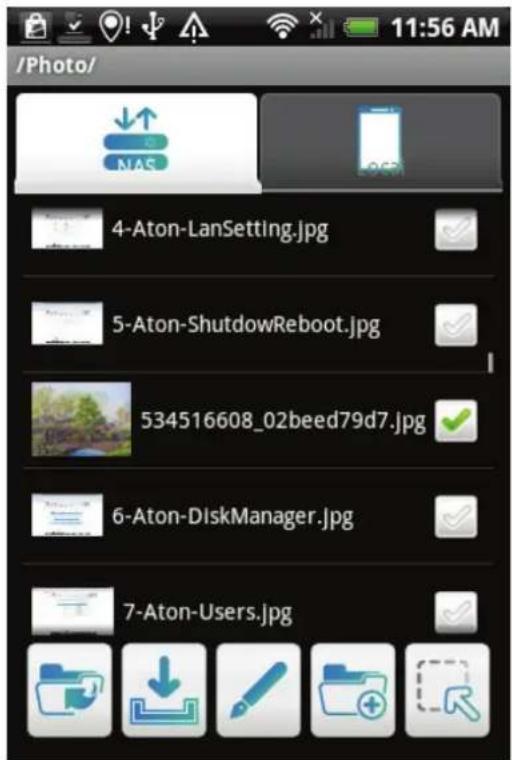

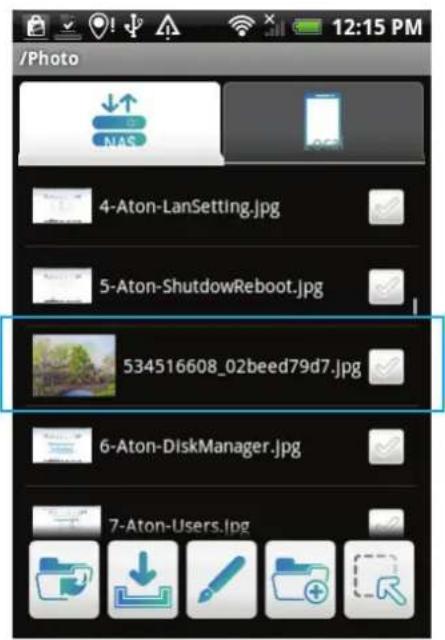

Fichiers photo 4-8

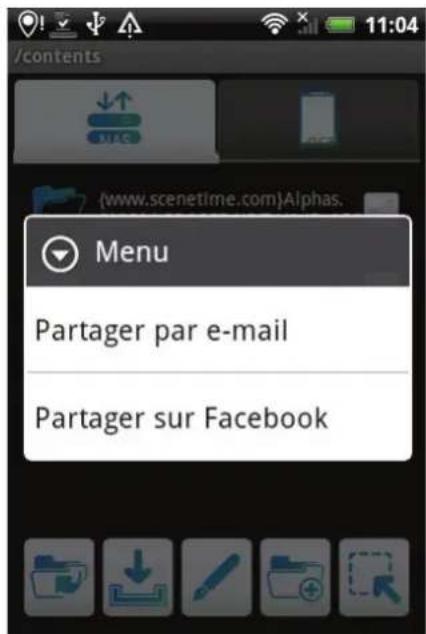

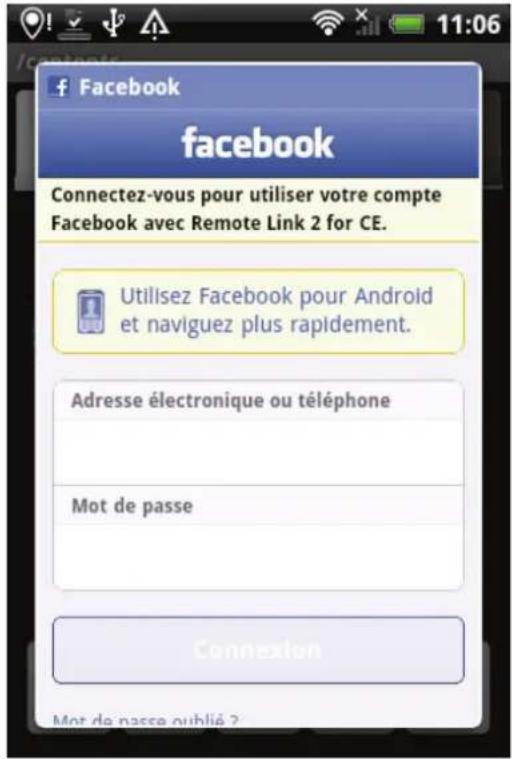

Publication sur Facebook 4-9

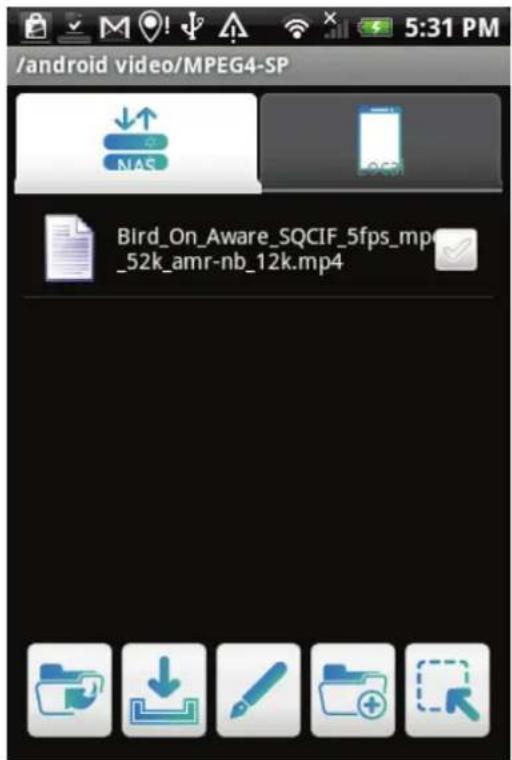

Fichiers video 4-11

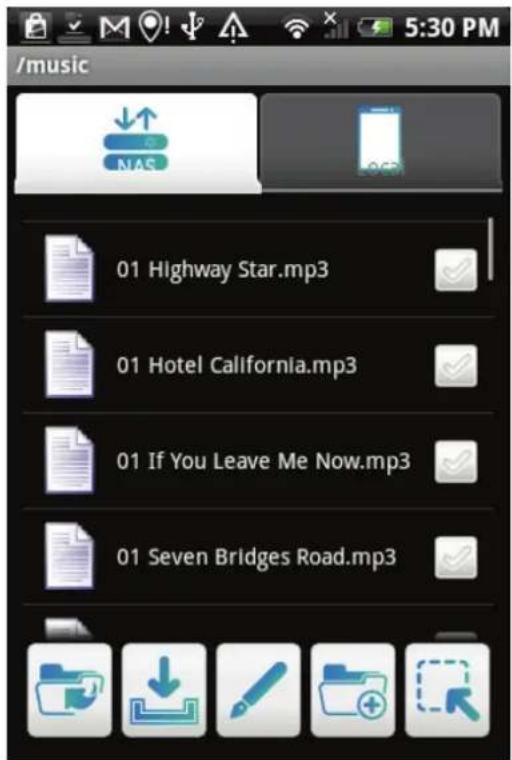

Fichiers de musique 4-12

BT 4-13

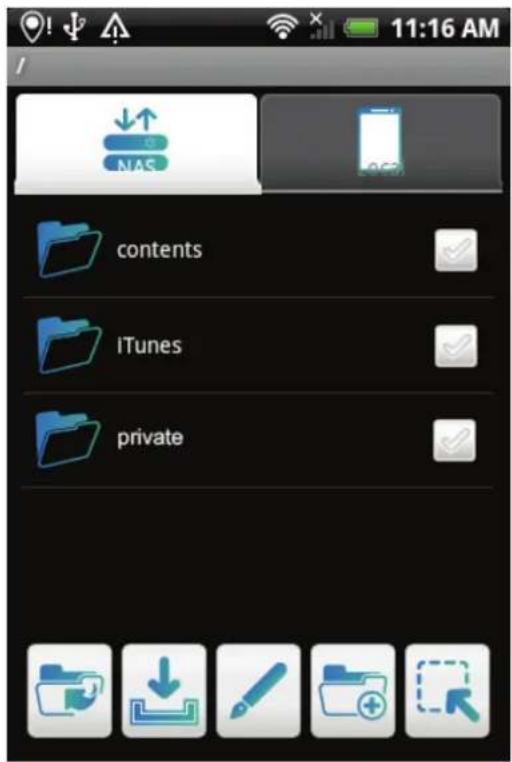

Acceder à un dossier privé 4-14

OMNINAS pour iOS

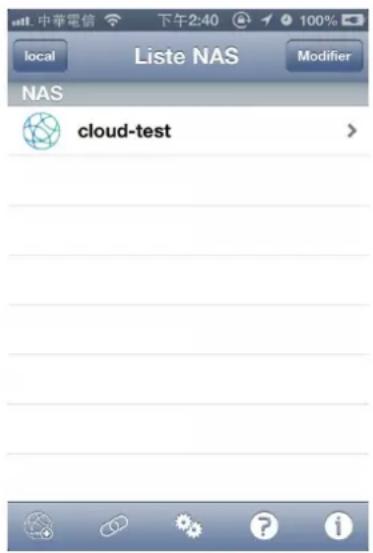

Menus principaux 5-1

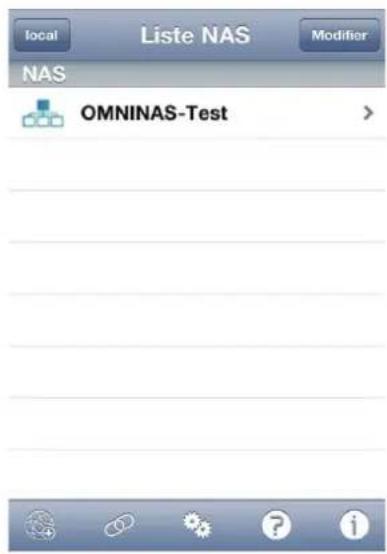

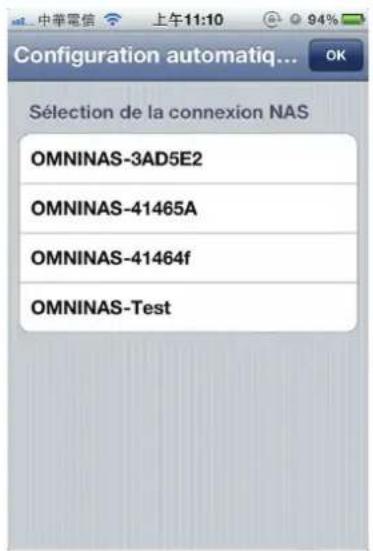

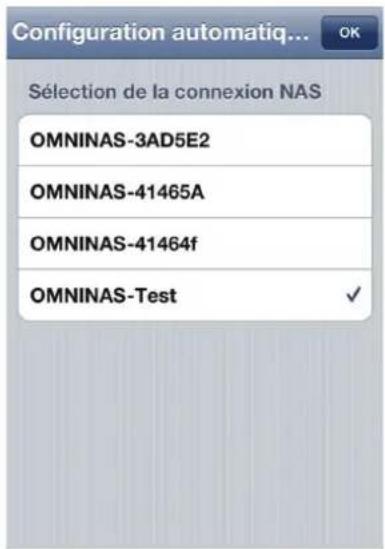

Connexion à votre OMNINAS 5-2

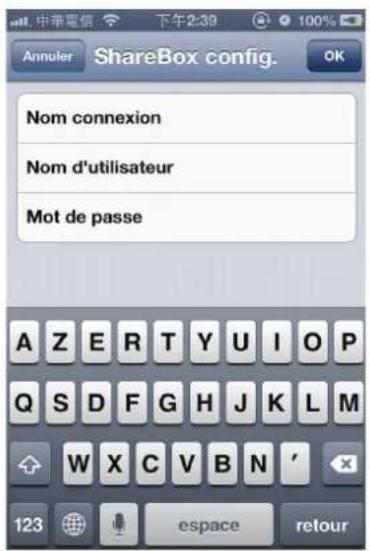

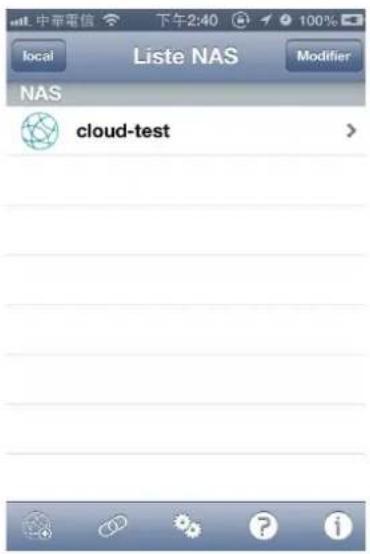

Ajout d'un périhérique distant 5-2
Ajout d'un périhérique local 5-3

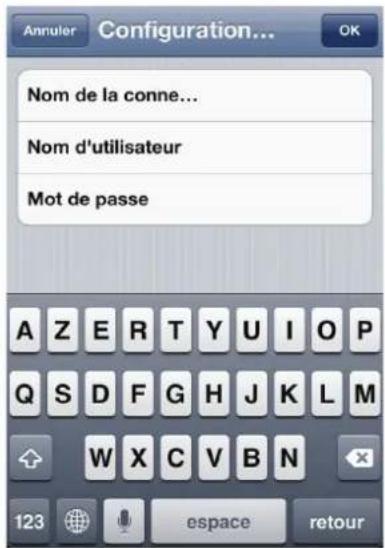

Configuration 5-5

Ouverture de fichiers document 5-6

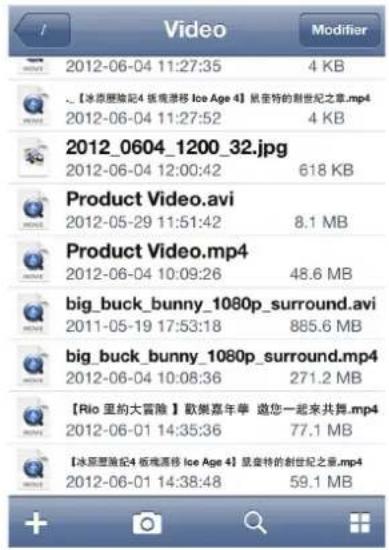

Visualisation de fichiers film 5-7

Visualisation de fichiers photo 5-8

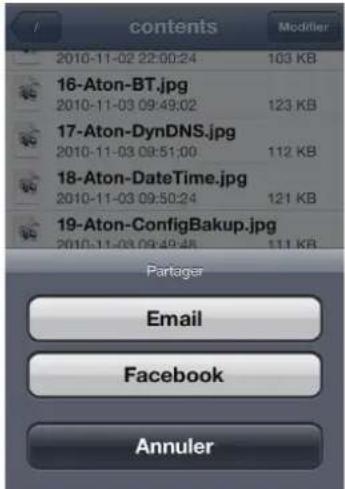

Publication sur Facebook 5-8

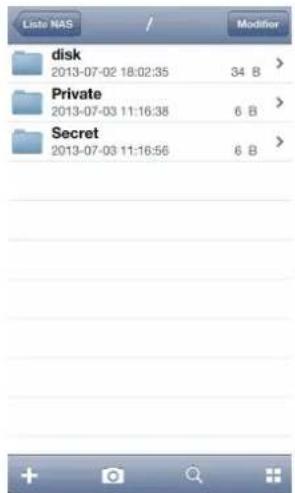

Acceder à un dossier privé 5-9

Résolution des problèmes

Résolution des problèmes 6-1

Contrôle de l'environnement 6-8

Température du système. 6-8

Parametres du ventilateur du système 6-8

Copyright

©2013 by Shuttle® Inc. Tous droits réservés.

Cette publication ne peut etre en tout ou partie reproductive, transrite, stockee dans un système de recherche ou transmise sous quelque forme ou par quelque moyen que ce soit, électronique, mecanique, magnétique, optique, chimique, photocopie, manuel ou autre, sans l'autorisation écrite préalable de Shuttle® Inc.

Les autres marques et noms de produit cités dans la presente publication le sont uniquement à des fins d'identification et peuvent être des marques déposées de leurs propriétaires respectifs.

Avis de non-responsabilité

Shuttle® Inc. ne peut être tenu pour responsable de tout dommage direct ou indirect qui pourrait résultat de la performance ou de l'utilisation de ce produit.

Shuttle Inc. n ne fait aucune représentation ou n'offre aucune garantie concernant le contenu de ce manuel.

L'information contenue dans ce manuel a ete soigneusement verifiee ; toutefois aucune garantie n'est fournie quant a l'exactitude du contenu. Dans un souci d'amelioration permanente de son produit, Shuttle Inc. se reserve le droit de reviser le manuel ou d'effectuer a tout moment des modifications sur les specifications de ce produit, sans avis prealable et sans obligation d'informer une qualconque personne ou entite de cette modification. L'information contenue dans ce manuel est fournie a des fins d'utilisation generale par les consommateurs.

• Déclaration de la FCC relative aux interférences radioélectriques des apparèils de classe B

Cet apparéil est conforme à la section 15 des règles de la FCC (Commission fédérale française des télécommunications). Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas causeur d'interférences nuisibles, et (2) cet apparéil doit accepter toute interférence reçue, y compris les interférences que peuvent provoquer un fonctionnement inattendu. Tout changement ou modification non expressément approvée(e) par la partie responsable de la conformité pourrait entraîner l'annulation de l'autorisation d'exploiter l'équipement.

Ce matériel a ete teste et declare conforme aux limites fixees pour un appareil numérique de classe B, conformement à la section 15 des regles de la FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interfrences nuisibles, dans une installation domestique. Ce matériel generne, utilise et peut émettre de l'energie aux fréquences radioélectriques s'il n'est pas installé ou utilise conformément aux instructions, et il peut causeer des interfrences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie qu'aucune interfeence ne se produira dans une installation particuliere.

ATTENTION :

Tout changement ou modification non expressément approuvée(e) par la garantie de cet apparéil pourrait entraîner l'annulation de l'autorisation d'exploiter l'équipement.

Conformité CE

Cet apparéil est classé comme matériel de technologie de l'information de classe B et il est destiné à être utilisé dans un salon ou un bureau. Les marques CE et DEEE attestent de la conformité avec les directives suivantes de l'Union Européenne:

• CEM — directive 2004/108/CE, directive relative à la compatibilité electromagnétique
  DBT - directive 2006/95/CE, directive relative à laasse tension
• ErP — directive 2009/125/CE, directive relative à l'écoconception applicable aux produits liés à l'énergie
• RoHS — directive 2002/95/CE, directive relative à la limitation de l'utilisation de certaines substances dangereuses
• DEEE - directive 2002/96/CE, directive relative aux déchets d'équipements électriques et électroniques

Consignes de sécurité

Les consignes de sécurité suivantes vous permettront de prolonger la vie de votre ordinateur.

Suívez toutes les consignes et instructions.

Ne placez pas cet apparéil sous de lourdes charges ou dans une position instable.

N'utilisez pas ou n'exposez pas cet apparéil près de champs magnétiques, car les interférences magnétiques peuvent affecter les performances de l'appareil.

N'exposez pas l'appareil directement en plein soleil, à l'eau ou à une forte humidité.

Ne bloquez pas les dispositifs d'aération de cet apparéil ou n'entravez en aucune façon la circulation de l'air.

NE PAS exposer ou utiliser cet apparéil à proximité de liquide, de la pluie ou d'humidité.

NE PAS utiliser le modem pendant les orages électriques.

L'appareil peut être utilisé à une température ambiente de 40^ (104°F) au maximum. Ne pas le soumettre à des Températures inférieures à 0 °C (32°F) ou supérieures à 40 °C (104°F).

L'humidité ambiente de fonctionnement de cet apparéil est comprise entre 10 % (minimum) et 90 % (maximum).

Chapitre 1

Vue d'ensemble du produit

Caracteristiques

Linux intégré
- Prend en charge Microsoft Windows et Mac OS
- Plus grande capacité de HDD unique prise en charge > 4TB
- USB 3.0 (panneau frontal) (lecteur flash, HDD externe, concentrateur, imprimante, apparéil photo numérique, etc.)
- Lecteur de carte SD
- Prise en charge de RAID 0, 1, JBOD, HDD unique
- Faible consommation d'énergie
- Chassis en aluminium pour une dissipation thermique améliorée
- Prise en charge du serveur multimédia pour le flux videoo
- Installation facile du HDD et échange à chaud du HDD par pression d'une touche
- Prise en charge du téléchargement BT programme sans PC
- Ventilateur intégré ultra-silencieux
- Conception intelligente au design élégant avec 2,5 mm d'aluminium pour une(Meilleure) dissipation de la chaleur

Contenu du pack

KD21/KD22 Cordon d'alimentation Adaptateur secteur CD*1/DVD*1

Câble LAN Paquet de vis

Guide de démarrage rapide

Configuration requise

Utilisateurs PC :

• Proceseur Pentium® III 500Mhz ou plus puissant
• Microsoft Windows XP Édition familiale / Professionnel / Professionnel x64 SP3 ou version supérieure
• Microsoft Internet Explorer® 7.0, Firefox® 3.x, Google Chrome ou Apple Safari 3.0 ou supérieure
• Doit satisfaire aux exigences minimales de mémoire RAM pour votre système d'exploitation
• Lecteur CD ou DVD
• Port Ethernet réseau de 10/100/1000 Mbps disponible

Réseau configuré DHCP (recommendé)

Concentrateur réseau, commutateur ou routeur (recommandé)

Disque(s) dur(s) SATA 3,5"

Utilisateurs Macintosh :

Mac OS X 10.4 ou supérieur
Apple Safari 3.0 ou supérieur
- Doit satisfaire aux exigences minimales de mémoire RAM pour votre système d'exploitation
- Lecteur CD ou DVD
- Port Ethernet réseau de 10/100/1000 Mbps disponible

Réseau configuré DHCP (recommandé)

Concentrateur reseau, commutateur ou routeur (recommande)

Disque(s) dur(s) SATA 3,5"

Utilisateurs Linux :

Linux kernel 2.6.x ou supérieur
- Port Ethernet réseau de 10/100/1000 Mbps disponible

Réseau configuré DHCP (recommandé)

Concentrateur réseau, commutateur ou routeur (recommandé)

Utilisateurs Smart Phone :

• Appareil mobile : iPhone, iPad, téléphone Android, tablet Android
• Système d'exploitation mobile : iOS 4.2 et supérieur, Android 2.3 et supérieur

Configuration requise pour le cloud personnel et l'accès à distance :

• Connexion Internet
• Routeur Plug and Play universal (UPnP™) compatible ou droits d'administration pour un transfert de port
  Vitesse de connexion soutenue minimale recommendee pour une bonne experience personelle de cloud
• Téléchargement: 2,5 Mbit/s (recommandé)
• Chargement: 500 Kbit/s (recommendé)

Vues du produit

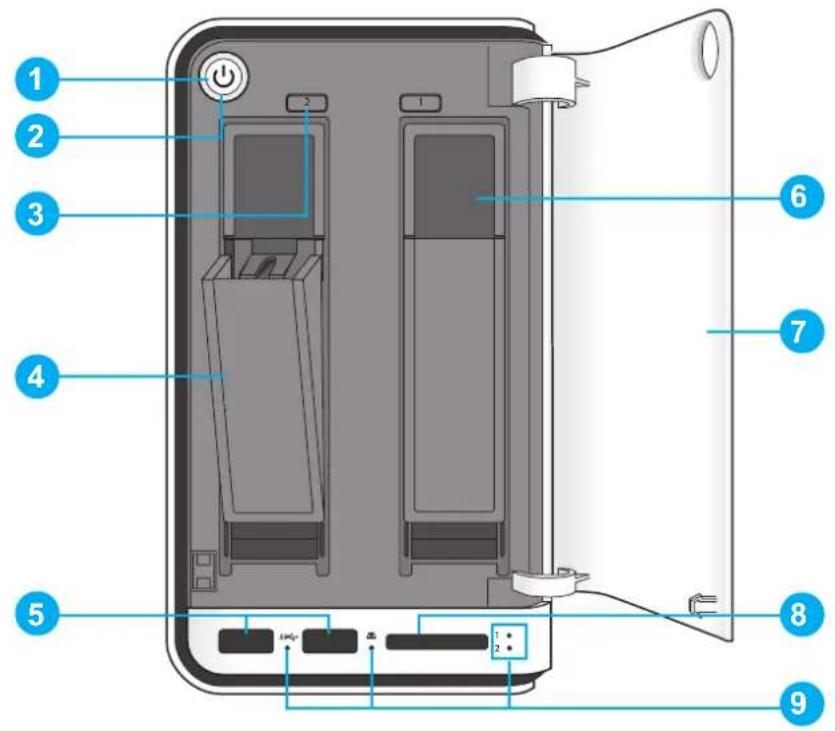

Vue frontale

Vue frontal de l'OMNINAS

Identification de la vue frontale

ÉLÉMENT DESCRIPTION

1 Bouton d'alimentation

2 LED d'état, se reporter à Définitions des diodes LED

Boutons de retrait du HDD (2 = HDD2, 1 = HDD1)

3 Remarque :Pour la configuration RAID 1 uniquement.

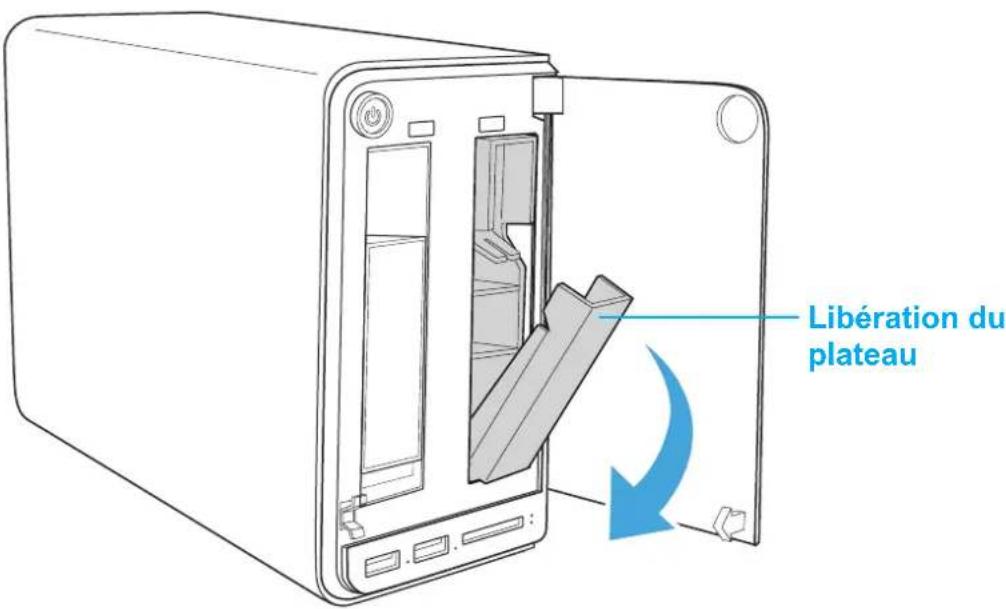

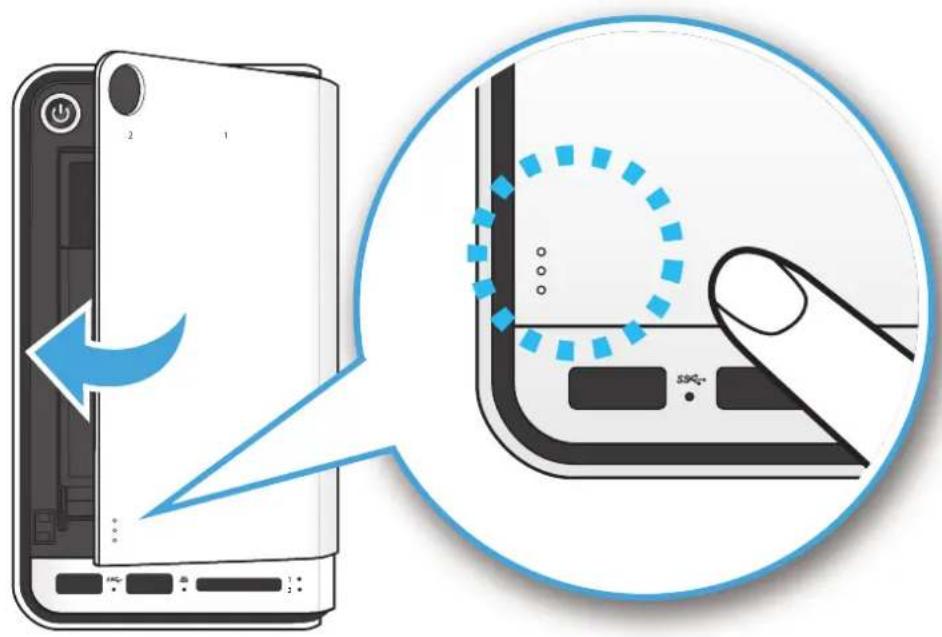

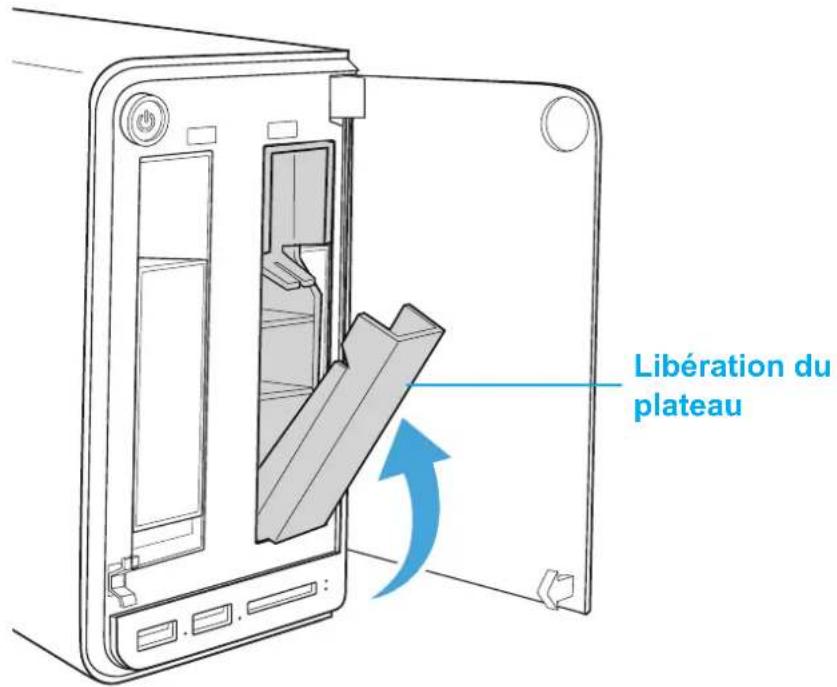

4 Libération du plateau HDD

5 USB 3.0 (x2), La copie automatique est prise en charge avec ces ports

6 Baie du HDD (HDD1 est à droite et HDD2 est à gauche)

7 Cache-baie

8 Lecteur de carte SD, copie automatique prise en charge uniquement au travers de ce port

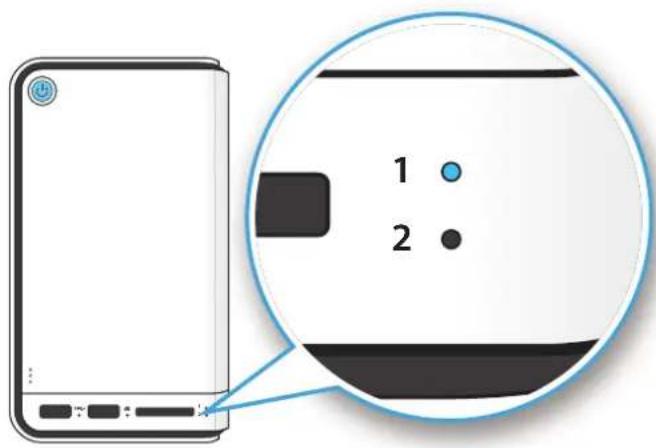

9 Voyants LED, se reporter à Définitions des diodes LED

Vue arrière

Vue arrriere de l'OMNINAS

Identification de la vue arrête

ÉLÉMENT DESCRIPTION

1 DC IN, prise d'alimentation

2 Bouton de réinitialisation

3 Encoche de sécurité Kesington

4 USB 2.0 (x1)

5 Port LAN

Définitions des diodes LED

L'OMNINAS est équipé de six voyants LED (cinq à l'avant et un à l'arrête). Se reporter au tableau suivant pour avoir une description de leur comportement et de leur emplacement.

(arrière)
Voyants LED sur le panneau frontal

Définitions des diodes LED

ÉLÉMENT	NOM	COULEUR/ÉTAT	DESCRIPTION
1	Diodes LED d' état	Bleu / Clignotant / Bip sonore	Système en séquence de démarrageSystème en séquence d'arrêt, bip sonore x 1
		Bleu / Continu / Bip sonore	Le système a démarré avec succès, il est sous tension
		Rouge / Clignotant / Bip sonore	Échec de démarrage du systèmeBip sonore x 3
		Rouge / Clignotant / Bip sonore	Échec du système pour accürir l'adresseIPBip sonore x 3
		Bleu / Pulsation	Le système est en mode économique d'énergie. Le paramètre de temps d'économie d'énergie est régable dans le menu Paratemètres | Général
		Off
	État de la diodeLED de l'interfaceutilisateur Web	Bleu / Clignotant	Interface utilisateur Web en séquence de démarrage
		Bleu / Continu / Bip sonore L'interface utilisateur Web est disponible
		Rouge / Clignotant / Bip sonore	Échec de l'interface utilisateur Web, bip sonore x 3
	Diode LED d' étatde la sauvegarde	Bleu / Continu / Bip sonore Sauvegarde réussie, bip sonore x 3
		Rouge / Clignotant / Bip sonore Échec de la sauvegarde, bip sonore x 3
	Diode LED d' étatde la copie automatique	Bleu / Continu / Bip sonore Copie réussie, bip sonore x 3
		Rouge / Clignotant / Bip sonore Échec de la copie, bip sonore x 3
	État de la réinitialisation	Bleu / Clignotant / Bip sonore Réinitialisation en cours, bip sonore x 1
2 État de la carte SD		Bleu / Clignotant / Continu Actif, accès à la copie automatique
		Off
3 État de l'USB		Bleu / Continu Connexion sur secteur / de l'imprimante
		Bleu / Clignotant / Continu Actif, accès à la copie automatique
		Off
4 État du HDD1		Bleu / Continu Accès au HDD
		Bleu / Clignotant / Bip sonore RAID1 sélectionné, bip sonore x 1
		Rouge / Continu Échec
		Rouge / Clignotant Reconstruction du HDD1
		Off Non détecté
5 État du HDD 2		Bleu / Continu Accès au HDD
		Bleu / Clignotant / Bip sonore RAID1 sélectionné, bip sonore x 1
		Rouge / Continu Échec
		Rouge / Clignotant Reconstruction du HDD2
		Off Non détecté
SUR LA FACE ARRIÈRE
6	Diode LED de LAN/Vitesse	Vert / Continu La vitesse de liaison est de 100 Mbits/s
		Ambre / Continu La vitesse de liaison est de 1000 Mbits/s
		Off	La vitesse d'arrêt ou de liaison est de 10 Mbits/s
7	Diode LED de LAN/Liaison (Activité)	Vert / Continu Liaison LAN
		Vert / Clignotant Accès au LAN
		Off Déconnecté

Remarque :

Appuyez sur la LED d'alimentation moins d'une seconde pour désactiver la LED bleue d'etat. Appuyez sur la LED d'alimentation une seconde fois(moins d'une seconde) pour activer la LED bleue d'etat. Cette fonction vous permet d'eteindre la lumière d'etat pour éviter une interfERENCE lumineuse comme dans un environnementASF, par exemple : quand vous visionnez un film ou des diapositives.

Chapitre 2

Mise en route

Installation matérielle

Cette section contient des informations pour vous aider à installer les disques durs dans l'OMNINAS avant de pouvoir commencer à utiliser votre périphérique de stockage.

Première instance

Les instructions suivantes décrivent les informations concernant la première installation de votre OMNINAS. Avant de commencer, installez les disques durs de votre apparéil. Vous pouvez installer soit des disques durs de 2,5" ou de 3,5". Les procédures sont listedes comme suit :

Installer les HDDs

IMPORTANT :

Pour éviter toute perte de données ou risque d'endommagement du système, éteignez le système avant dePTRirer un HDD.

1. Si votre système n'est pas eteint, appuyez sur le bouton d'alimentation pendant trois (3) se- condes jusqu'ao ce qu'un bip sonore retentisse et que la diode LED commence a clignoter.
2. Une fois que l'appareil est mis hors tension, appuyez sur l'indicateur de la porte de la baie pour ouvrir le couvercle. Le couvercle s'ouvre.
3. Ouvrez le cache pour pouvoir acceder aux plateaux du HDD.

Ouverture de la porte de la baie du HDD

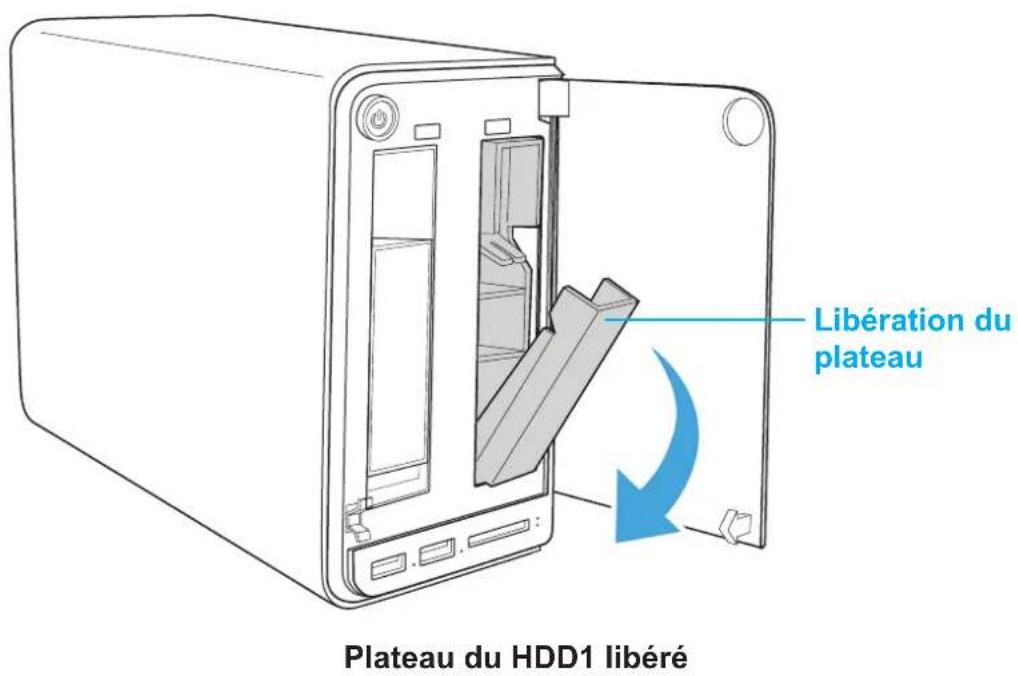

1. Tirez sur le dispositif de libération du plateau pour déverrouiller le plateau du disque dur. Le HDD glisse s'il est déconnecté.

1. Saisissez le plateau et faites-le sortir en le glissant.

Retrait du plateau du HDD1

1. Placez le plateau sur une surface propre.

2. Placez le HDD comme indiqué sur la figure suivante.

Assurez-vous que le nouveau HDD est orienté vers le haut et que les connecteurs sont positionnés vers l'extérieur.

1. Insérez le nouveau HDD dans le plateau.
2. Fixez-le avec les vis fournies.

Securisez le HDD de 2,5"
Securizez le HDD de 3,5"

1. Assurez-vous que le plateau est ouvert avant d'insérer le HDD d'assemblage.
2. Alignez le HDD d'assemblage (Ce côte avec étiquette face vers le haut) dans la baie, voir le schéma suivant.
3. Mettez en place l'assemblage du HDD jusqu'a ce qu'il s'encastre dans la baie.

Montage du plateau du HDD

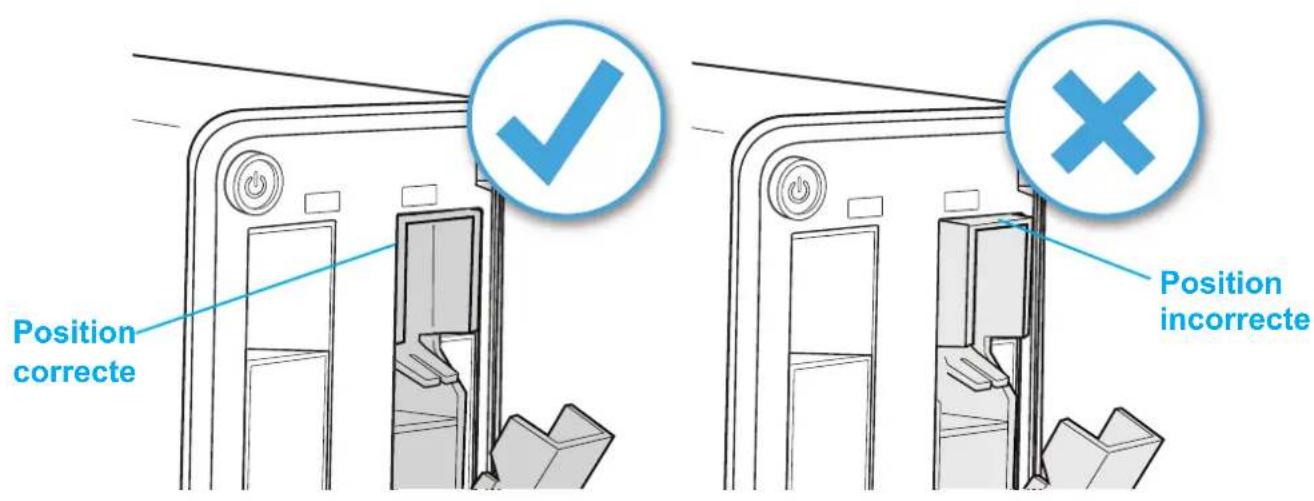

AVERTISSEMENT:

Le plateau du HDD doit être aligné avec la baie ; se reporter à la figure suivante.

Position de montage du HDD

1. Soulevez le dispositif de libération du plateau pour bloquer le dispositif HDD. Un clic sonore retentit lorsque le plateau est bloqué.

Verrouillage du dispositif HDD

1. Fermer le cache-baie.

Fermetre du cache-baie du HDD

1. Pour installer un deuxième lecteur de disque dur, repetez les étapes precedentes.

Viete système est désormais prét à être connecté à un réseau local. Se reporter à Connexion du port Ethernet.

Connexion de l'OMNINAS

Connexion du port Ethernet

L'OMNINAS doit être configuré et installé avant utilisation. Deux méthodes de connexion sont prises en charge :

• Commutateur/routeur connecté à l'OMNINAS
  PC/portable directement connecté à l'OMNINAS

Connector à un commutateur ou un routeur

1. Connectez une extrémité du cable LAN fourni au port LAN sur l'OMNINAS.
2. Connectez l'autre extrémité à un port LAN sur le routeur qui prend en charge le DHCP; se reporter à la figure suivante.

Connexion à un routeur

Votre OMNINAS est dessormais pret a etre allumé. Se reporter à Raccordement au secteur.

Connector directement à un PC ou portable

1. Utilisez les réglages IP par défaut de OMNINAS ou paramétrrez les réglages IP de votre PC/ordinateur portable de façon à correspondre au groupe de sous-résseau de l'OMNINAS.

Example :

Paramétres IP par défaut de l'OMNINAS : 169.254.100.200

Ou configurez votre PC avec ces paramétres: 169.254.XX.X (ou XX représenté un nombre compris entre 1 et 254, et X représenté un nombre compris entre 1 et 254 autre que 200).

1. Connectez une extrémité du cable LAN à l'OMNINAS.
2. Connectez l'autre extrémité à votre PC; se reporter à la figure suivante.

Connexion à un PC/portable

Raccordement au secteur

1. Connectez la prise d'alimentation à l'arrière de l'OMNINAS (DC IN).
2. Connectez une extrémité du cable d'alimentation à l'adaptateur secteur et l'autre extrémité à la prise murale. Se reporter à la figure suivante.

Connexion de l'adaptateur secteur

Remarque :

Le schéma de l'adaptateur secteur représentée une prise murale typique. Il se peut que cette zone géographique utilise un type de prise différent.

Votre OMNINAS est prer à être allumé. Se reporter à Mise sous tension.

ATTENTION :

N'utilisez pas des rallonges de qualite inférieure, car cela risquerait d'endommager voire OMINAS. L'OMNINAS est livre avec son propre adaptateur secteur. N'utilisez pas un autre adaptateur pour alimenter voire OMINAS et tout autre periphérique electrique.

Remarque :

L'adaptateur secteur peut devenir chaud voire très chaud lorsqu'il est utilisé. Assurez-vous de ne pas recouvrir l'adaptateur et de le maintainir éloigné de vous.

Mise sous tension

Appuyez sur pourmettre sous tension. La diode LED d'etat commence a clignoter. Ce processus peut prendre 1 à 2 minutes.

Appuyez sur le bouton d'alimentation

Une diode LED clignotante spécifie que le système est en état de mise sous tension. Une diode LED allumée en continu indique que l'OMNINAS a obtenu une adresse IP du routeur (connexion DHCP). Se reporter à Définitions des diodes LED pour de plus amples informations.

Si la diode LED devient rouge clignotante, le système n'a pas réussi à Obtérir une adresse IP du routeur. Les paramètres du système reviennent à l'adresse IP fixe par défaut (169.254.100.200).

La diode LED d'etat s'allume pendant le redémarrage

Remarque :

Appuyez sur la LED d'alimentation moins d'une seconde pour désactiver la LED bleue d'etat. Appuyez sur la LED allimentation une seconde fois (moins d'une seconde) pour activer la LED bleue d'etat.

Les diodes LED du HDD pour tous les HDD installés s'allument également. Se reporter à Définitions des diodes LED pour de plus amples informations.

Diodes LED du HDD

Remarque :

En cas de panne ou d'installation incorrecte des disques durs, les LEDs de HDDs clignotent en rouge. De plus, l'interface du Web affiche un message d'arrêt, dire ce qui suit.

Affichage d'éché de HDD

L'OMNINAS est désormais prét pour l'installation et la configuration. Connectez le système à votre réseau en utilisant l'utilitaire de recherche.

Connexion de votre OMNINAS

Après avoir installé le matériel et connecté le port Ethernet, il vous faudra configurer et initiaïser le type de mode à utiliser. Pour vous aidar à démarrer rapidement et facilement, l'utilitaire de recherche de l'OMNINAS (uniquement pour les utilisateurs Windows et Mac) est fourni pour vous permettre de connecter rapidement votre OMNINAS. Les utilisateurs Linux précèdent à la connexion via leur navigateur Web.

Avant de commencer, assurez-vous que votre apparéil OMNINAS est connecté à un routeur activé DHCP. Par défaut, les réglages de réseau de votre apparéil sont configurés pour obtenir une adresse IP à partir d'un routeur DHCP. Si l' apparéil n'est pas connecté à un routeur DHCP, l'utilitaire Finder peut ne pas détecter votre apparéil OMNINAS dans votre réseau.

Une fois qu'un périphérique est détecté, les informations suivantes provenant de votre OMNINAS telles que : nom de Domaine, adresse IPv4, adressse Mac et version du firmware, s'affichent sur la page principale.

L'utilitaire de recherche est disponible sur le CD fourni ou peut être télécharge à partir de l'emplacement suivant :

http://global.Shuttle.com/download/download

Remarque :

Les utilisateurs Linux se connectent à l'interface de l'OMNINAS via leur navigateur Web et non à partir de l'utilitaire de recherche. Procédé à Connexion en utilisant le navigateur Web.

Utilitaire de recherche

L'utilitaire Finder vous permet de détecter n'importe quel apparéil dans votre réseau. L' apparéil OMINAS doit dans le même groupe de sous-reseau.

Utilitaire de recherche de l'OMNINAS

Utilitaire de recherche défini

MODE DESCRIPTION
Barre de langues Cliques pourCHOISIR le paramètre de la langue.
Recherche Cliques pour détecter manuellement les péripériques connectés dans le même sous-groupe de réseaux.
Connector Cliques pour acceder à l'écran de connexion du péripérisque sélectionné. L'inter-face Web du péripérisque apparaît dans votre navigateur par défaut.
Mapper les lecteurs réseau Cliques pour créé un raccourci réseau vers le dossier sélectionné. Une fois connecté, vous pouvez acceder au raccourci à partir de votre ordinateur ou de l'explorateur Windows.
Supprimer les lecteurs réseau	Clique pour supprimer un raccourci vers le péripérisque sélectionné sur le réseau.
À propos de Cliques pour afficher l'information relative à l'utilitaire de recherche de l'OMNI-NAS; uniquement à des fins d'affichage.
Quitter Cliques pour quitter l'utilitaire de recherche de l'OMINAS.
Aide	Clique pour ouvrir une fenêtre de navigation affichtant le menu Aide de l'OMNI-NAS.

L'utilitaire de recherche de l'OMNINAS est utilisé pour détecter les périphériques sur le réseau local (meme sous-reseau) ou pour acceder directement à votre périphérique via un navigateur Web (se reporter à Connexion en utilisant le navigateur Web).

Initialisation du système

Les utilisateurs Linux se rendent à la section Connexion en utiliser le navigateur Web pour poursuive le processus de configuration.

Les utilisateurs Windows et Mac suivent les indications fournies dans la section suivante pour poursuivre le processus de configuration.

1. Insérez le CD-ROM OMINAS dans votre lecteur CD.

Message d'autostarter

1. Cliquez sur Run OMNINAS Finder.exe pour ouvrir l'application Finder Le message de bienvenue s'affiche.

Message de bienvenue

1. Cliquez sur Next pour continuer l'installation.

2. Cliquez sur le bouton Browse pourCHOISIR L'EMPLACEMENT de I'INSTALLATION.

3. Cliquez sur Install pour continuer.

Une fois l'installation terminée, un écran de réglage final s'affiche.

Fin du réglage de l'installation

1. Cliquez sur Finish pour quitter le réglage de l'installation.

La fenêtre de Finder d'OMNINAS s'affiche.

Remarque :

A moins que le réglage de la langue du système ne soit détecté, la langue par défaut est l'Anglais.

L'application de Finder d'OMNINAS s'execute et affiche tous les apparciels détectés dans le sous-reseau. de votre réseau.

1. Cliquez sur Rechercheur pour scanner les apparciels disponibles.

Fonction de recherche de l'utilitaire Finder d'OMNINAS

8. Choisissez un apparéil puis cliquez sur Connecter.

Fonction de connexion de l'utilitaire Finder

Remarque :

L'écran d'initialisation du système s'affiche uniquement si des nouveaux HDDs ou non formats sont installés.

Tous les apparèils OMINAS disponibles dans votre groupe de sous-réseau sont affichés sur l'onglet Trouve de OMINAS.

Remarque :

Si un seul apparéil est détecté par Finder, l'interface web de l' apparéil s'affiche automatiquement.

Remarque :

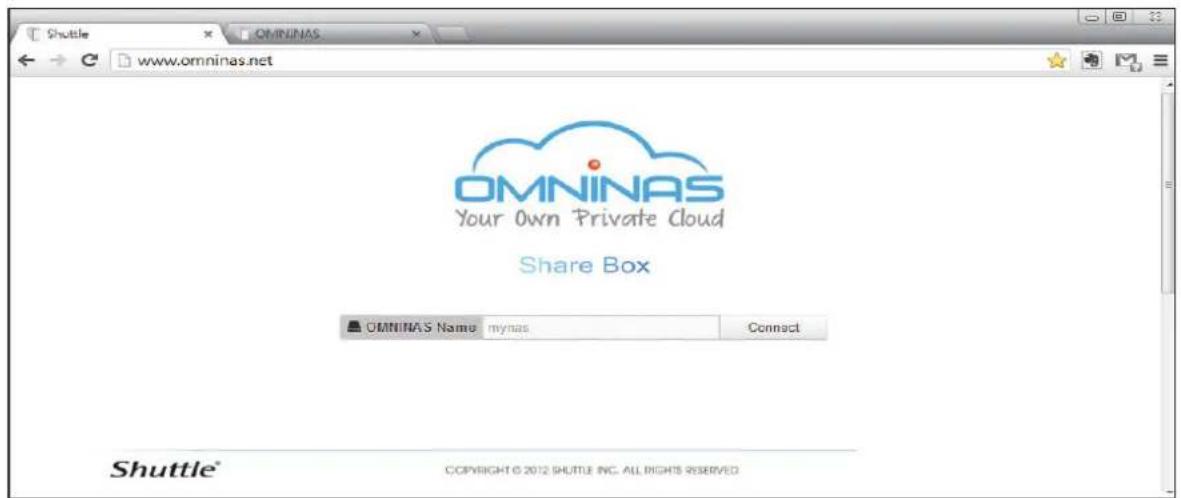

Si vous appeareil n'est pas detecté, ouvrez une fenêtre de navigateur puis entrez l'adresse IP par défaut (169.254.100.200) dans la barre d'adresse du navigateur. Le message de l'assistant OMINAS s'affiche.

L'assistant sert à vous guider à travers les étapes nécessaires de initiaisation de votre apparéil OMINAS.

Assistant OMINAS

L'assistant: OMNINAS est libre d'initialisation et de réglage de la vente approuil OMNINAS.

IMPORTANT:

Le processus d'initialisation efface toutes les données de votre HDD. N'eteignez pas OM-NINAS durant l'initialisation pour éviter tout dommage du système.

Pour initialiser notre OMNINAS:

1. Dans le message de l'assistant OMINAS, cliquez sur Demarrer. Vousdez suivre sept etapes.

Message de Bienvenue sur l'assistant de OMNINAS

1. Choisissez la langue et le fuseau hora des menus déroulants.
2. Cliquez sur Next Step.

Langue et message du fuseau hora

1. Dans le message de Administrator Account, entrez un mot de passage du gestionnaire du compte.

Nous vous conseillons d'utiliser un mot de passer fort de 8 caractères ou plus complenant une combinaison de majuscules, de minuscules et de caractères spéciaux pour accroître la protection de votre OMINAS.

5. Cliquez sur Next Step.

Message du gestionnaire de compte

1. Dans le message Create OMNINAS, entrez un nom pour nommer votre apparéil OMNI-NAS. Le nom doit être de 6 à 18 caractères de long.

Une fois vous appeareil nomme, le champ de l'etat d'internet affiche l'etat de la connexion de votre réseau. Si vous etes connecte, votre compte de Share Box s'enregistre avec succes sur le serveur de Share Box.

1. Cliquez sur Create pour continuer.

Créer un message OMNINAS

Le processus de réglage configure votre OMNINAS sur votre réseau local et s'enregistre sur le serveur de Share Box.

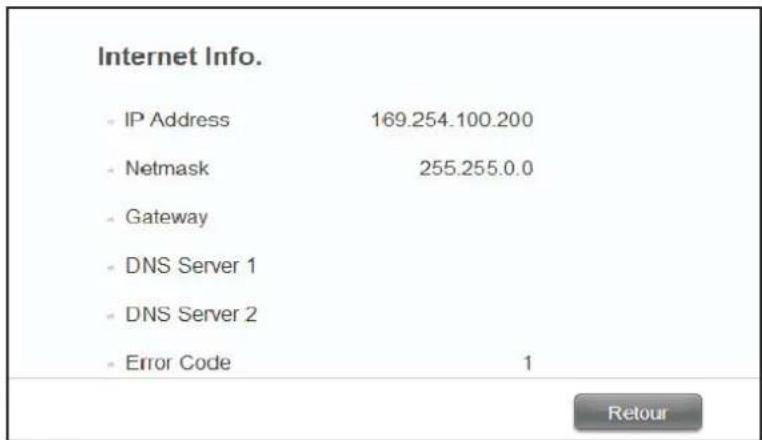

Si une erreur de réseau se produit, le message Internet Info. affiche et liste les paramétres de configuration de réseau de votre appareil.

Cliquez sur Back pour returner au menu precedent.

Infos Internet

Le message suivant s'affiche. Sans connexion internet, la fonction de Share Box de OMNINAS ne peut pas etre enregistrée a ce moment.

Si vous étés connecté à un routeur DHCP mais que vous receivez toujours ce message d'erreur, prenez une capture d'écran et envoyez le message au gestionnaire de votre routeur ou au Centre de services.

Une fois les paramètres de réseau correctement configurés, la fonction de Share Box peut être paramétrée avec l'interface web.

Paramétrer le nom d'OMNINAS

1. Entrez le nom pour nommer votre OMNINAS puis cliquez sur Create pour continuer le processus sans enregistrer Share Box.

Le message Share Media Files suit. Vous pouvez activer le Serveur/media et le serveur iTunes à ce moment pour partager vos fichiers.

Remarque :

Il n'est pas nécessaire d'enregistrer Serveur média à ce moment. Vous pouvez paramétre la fonction avec l'interface du navigateur.

1. Dans la fonction de Serveur média, cliquez sur l'option OFF. Le réglage bascule sur ON et une option de synchronisation s'affiche.
2. Choisissez parmi ce qui suit pour paramétrer les options de synchronisation: Manuel : Choisissez ceci pour synchroniser manuellement.

Chaque : Choisissez une période de temps spécifique pour effectuer une synchronisation automatique.

1. Dans la fonction du serveur iTunes, cliquez sur l'option OFF. Le réglage bascule sur ON et une option de synchronisation s'affiche.
2. Choisissez parmi ce qui suit pour paramétrer les options de synchronisation: Manuel : Choisissez ici pour synchroniser manuellement.

Chaque : Choisissez une période de temps spécifique pour effectuer une synchronisation automatique.

1. Cliquez sur Next Step pour continuer.

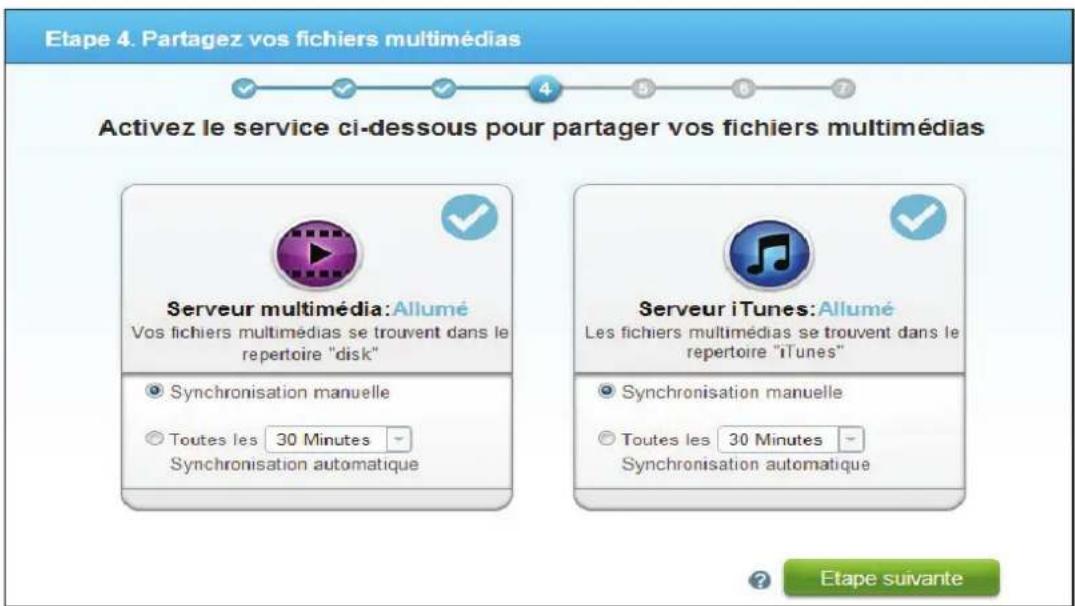

Message de Share Media Files

La fonction de disque RAID s'ouvre et affiche les options de la matrice de disques compatible.

Dans le mode de l'écran RAID, vous pouvez désirer de construire une nouvelle matrice RAID ouCHOisissez le mode Current RAID pour garder le système de fichiers précédemment configuré

IMPORTANT:

EnChoosing le mode actuel RAID, les données originales du lecteur de disques sont conservées. Toutefois, les listedes d'utilisateur et du dossier ainsi que les réglages existants seront effacés.

Etape 5. Créer un écran de disque RAID

Remarque :

La durée requise pour reconstruire un système dépend du type RAIDChoisi et de la taille des disques durs.

Si vous n'etes pas sur de la matrice de disques à utiliser,CHOISSEZ Use the current RAID mode (par défaut).

1. Cliquez sur un réglage de mode RAID pour continuer.

2. Le réglage du User Account s'affiche. Dans le champ du compte d'utilisateur, entrez un nouveau nom de compte à ajouter.

3. Dans le champ du User Password, entrez un mot de passer associé au nom de compte cédessus.

Nous vous conseillons d'utiliser un mot de passer fort de 8 caractères ou plus complenant une combinaison de majuscules, de minuscules et de caractères spéciaux pour accroître la protection de votre OMNINAS.

1. Entre le même mot de passer dans le champ Reconfirmez votre mot de passer.
2. Cliquez sur Next Step pour continuer.

Créer un message du compte d'utilisateur

Le réglage de votre apparéil OMNINAS est terminé. Le message complet s'affiche.

Le nom OMNINAS comme il a ete configuRe, s'affiche alsie que le nom gu gestionnaire et les comptes d'utilisateurs. Nous you recommendons d'ecrire et de conserver les informations de reglage comme reference rapide.

Message terminé

A partir du message terminé, vous pouvez désir à partir de ce qui suit :

Entrez la page de gestion OMINAS : l'adresse interne IP de l'appareil s'affiche (par défaut : http://169.254.100.200).

1. Cliquez Go to et le message de connexion de gestion s'affiche.

Connexion de gestion

1. Dans le message de connexion, entrez le mot de passer comme définie en etape 4 pour I'Assistant OMNINAS.

Lancez un navigateur web pour acceder aux fichiers Share Box: L'adresse IP de Share Box s'affiche.

1. Cliquez sur Go to et le message de connexion de Share Box s'affiche.

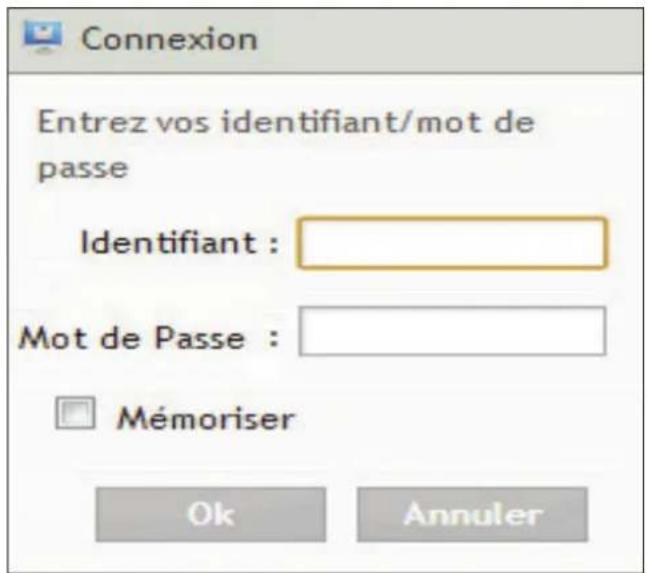

Connexion de Share Box

1. Dans le message de connexion, entrez le mot de passer du gestionnaire comme décrit en page 2-16, étape 3 de l'écran de réglage de l'assistant OMINAS.
2. Une fois connecté à votre apparéil OMNINAS, le message de connexion de l'utilisateur s'affiche.
3. Entrez le nom d'utilisateur et le mot de passer d'un utiliser défini comme décrit en page 2-20, étape 6 de l'écran de réglage de l'assistant OMINAS.

Connexion d'utilisateur de Share Box

Ouvrez une fenêtre d'explorateur de fichier (systèmes Windows uniquement): dans la barre d'adresse, entrez l'adresse IP comme vu en page 2-17 de l'écran de réglage de l'assistant OMINAS ( 169.254.100.200 est l'IP fixée par défaut). Les dossiers des fichiers s'affichent dans le message de la fenêtre d'explorateur.

Message des dossiers partages

Connexion en utilisant le navigateur Web

Après la configuration initiale, vous pouvez:gérer vosr OMINAS en utilisant les menus de l'interface. La connexion aux menus de gestion s'effectue en utilisant soit l'utilitaire de recherche, soit par acces direct via un navigateur Web. Les deux methodes sont décrites ci-après :

Se connecter en utilisant l'utilitaire de recherche -- disponible pour les utilisateurs Windows et Mac OS X

Se connecter via un navigateur Web -- disponible pour les utilisateurs Windows et Mac OS X et Linux

Se connecter en utilisant l'utilitaire de recherche

L'utilitaire de recherche est uniquement disponible pour les systèmes d'exploitation Windows ou Mac OS X.

1. Connectez l'OMNINAS comme décrit dans la section Connecter à un commutateur ou un routeur
2. Lancez et utilisez l'utilitaire de recherche pour obtenir l'adresse IP de l'OMNINAS. Se reporter à la figure suivante.

Remarque :

A moins que le réglage de la langue du système ne soit détecté, la langue par défaut est l'Anglais.

Tous les péripériques de l'OMNINAS disponibles dans votre groupe de sous-reseaux s'affichent dans l'onglet NAS trouve.

Si un seul apparéil est déetecté par Finder, l'interface web de l' apparéil s'affiche automatiquement.

Si les péripériques ne sont pas automatiquement trouvés, cliquez sur Rechercher pour executer cette fonction manuellement.

Obtention d'une adresse IP

1. Ouvrez un navigateur web et entrez l'adresse IP dans la barre d'adresse comme montré dans l'onglet d'adresse IPv4.

L'écran de connexion apparait.

Remarque :

Si un seul apparéil est détecté par Finder, il vous guidera automatiquement vers l'IU de votre page web.

Connexion en utilisant l'utilitaire de recherche

1. Entrez le nom d'utilisateur pour vous connecter et configurer l'OMNINAS.

Par défaut

Nom d'utilisateur : admin

Mot de passage : *****

Remarque :

Si les disques durs ne sont pas encore configurés, l'écran l'assistant OMNINAS apparaît.
Vou陝 configurer les disques avant de continuer.

Se connecter via un navigateur Web

Pour vous connecter directement via un navigateur Web, il vous faudra configurer les paramétres réseau de votre ordinateur, de sorte à ce qu'il soit dans le groupe de sous-reseaux par défaut de l'OMNINAS, se reporter à Connecter directement à un PC ou portable.

Adresse IP par défaut de l'OMNINAS: 169.254.100.200

1. Connectez votre OMNINAS comme décrit dans la section Connecter directement à un PC ou portable.

2. Ouvrez le navigateur Web.

3. Dans la barre d'adresses, saisissez l'adresse IP par défaut de l'OMNINAS.

Connexion directement via un navigateur Web

1. Entrez le nom d'utilisateur pour vous connecter et configurer l'OMNINAS.

Par défaut

Nom d'utilisateur : admin

Mot de passer : *****

Remarque :

Si l'OMNINAS n'est pas configuré pour utiliser le DHCP, l'adresse IP par défaut est http://169.254.100.200. Assurez-vous que l'OMNINAS et l'ordinateur avec lequel il est connecté se trouvent dans le même sous-résseau.

Si les disques durs ne sont pas encore configurés, l'écran l'assistant OMNINAS apparait.
Vou陝 configurer les disques avant de continuer.

Mappage des lecteurs réseau

Voussouvez creer un raccourci (mapper) vers un dossier de l'OMNINAS comme un lecteur reseau sur les reseaux de groupe de travail de Windows. Une fois mapped (raccourci), you pouvez y acceder a partir de suaive ordinateur ou de I'explorateur Windows.

Il existe deux méthodes pour creer un raccourci, mapper tous les lecteurs disponibles en une seule fois ou mapper les lecteurs individuels selectionnés. Avant de pouvoir mapper un lecteur, le périhérique OMINAS doit être configuré et initiaisé. Se reporter à la section Initialisation du système

Mappage d'un lecteur réseau

Mapper tout

1. Dans la fenêtre de l'utilitaire de recherche de l'OMNINAS, Sélectionnez un périphérique NAS.
2. Cliquez sur Mapper les lecteurs reseau.

Le tableau des ressources de mappage apparait. Le tableau fournit la liste des dossiers de l'OMNINAS disponibles, les lettres de lecteur et le type de connexion.

1. Cliquez sur le menu déroulant Lecteur pour selectionner une dette de lecteur pour chaque dossier.
2. Cliquez sur le menu déroulant Connecter pour sélectionner un type de connexion (permanente/temporaire) pour chaque dossier.

Mappage de tous les dossiers

1. Une fois les options des dossiers configurées, cliquez sur Tout connecter pour selectionner tous les dossiers disponibles.

Le processus de connexion continue. Une fois que les dossiers sont mappés avec succès à votre ordinateur, l'etat (tableau de ressources de mappage) pour les dossiers affiche Connecté.

1. Pour acceder et gerer vos dossiers mappings, ouvre le lecteur en utilisant le raccourci mappinge.

Afficher tous les lecteurs mappings

Remarque :

Si les disques durs ne sont pas encore configurés, l'écran l'assistant OMNINAS apparait.
Vou陝 configurer les disques avant de continuer.

Mappage d'un lecteur individuel

1. Dans la fenêtre de l'utilitaire de recherche de l'OMNINAS, Sélectionnez un périphérique NAS.
2. Cliquez sur Mapper les lecteurs reseau.

Le tableau des ressources de mappage apparait. Le tableau fournit la liste des dossiers de l'OMNINAS disponibles, les lettres de lecteur et le type de connexion.

1. Sélectionnez un dossier à mapper et cliquez sur le menu déroulant Lecteur pour selectionner une dette de lecteur.

Mappage d'un lecteur individuel

1. Dans l'onglet Se connecter, cliquez sur le réglage pour définir le type de mappage (Permanent/Temporary).

2. Cliquez sur Connecter pour creer le raccourci.

Remarque :

Le mappage des dossiers privés requiert une étape d'authentication supplémentaire. Lisez les conseils suivants:

• Cliquez sur Connecter pour ouvrir l'écran de connexion d'authentication.
• Entrez le nom et mot de passer d'un utilisateur autorisé à acceder au dossier (Partager->Liste des utilisateurs).

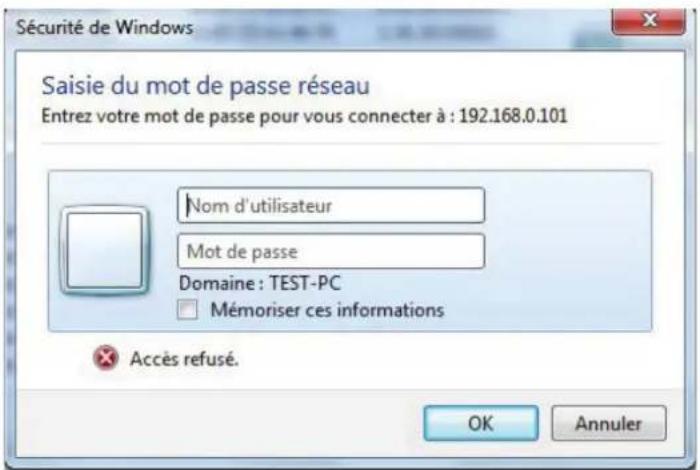

Entrer le mot de passé de réseau

• L'autorisation est terminée et une fenêtre d'explorateur s'affiche.
  Le lecteur mappede est maintainant disponible sur votre ordinateur.

• Pour acceder et gerer vos dossiers mappings, ouvre le lecteur en utilisant le raccourci.

Dossier individuel mappé

Remarque :

Si vous réseau est sur un serveur de Domaine, vous devrez peut-être dispose d'un accès réseau ou d'une autorisation pour le mappage de dossiers internes.

Suppression de lecteurs réseau

La fonction supprimer vous permet de supprimer des lecteurs reseau deja mappés. Fermez tous les dossiers associés aux lecteurs pour vous assurez que la fonction supprimer supprimera effectivement la referencia au raccourci.

Remarque :

Une fois le lecteur mappede, une application de logiciel de votre ordinateur peut生存 et écrire les fichiers à partir de la zone de stockage partagé en accédant à ce lecteur, comme si le lecteur mappede représentait un disque dur physique local. Dans l'exemple suivant, le lecteur mappede est marqué «F». Il est accessible pour l'ordinateur comme suit:

1. Dans la fenêtre de l'utilitaire de recherche de l'OMNINAS, Sélectionnez un périphérique NAS.
2. Cliquez sur Supprimer les lecteurs reseau.

Effacer les lecteurs de réseau

Le tableau des ressources de mappage apparait. Le tableau fournit la liste des dossiers de l'OMNINAS disponibles, leslettres de lecteur et le type de connexion.

1. Sélectionnez un dossier à démapper et cliquez sur Supprimer.

Mappage d'un dossier individuel

Le lecteur mappede est supprimé du réseau.

Remarque :

Un dossier mappé ouvert empêche la suppression d'un lecteur mappede. Fermez les fenêtres de votre explorateur et d'iTunes pour permettre la suppression de lecteurs mappings.

Chapitre 3

Interface Web

Vue d'ensemble

L'interface Web d'OMNINAS vous permet de configurer vos paramétres personnels via un navigateur Web. L'interface inclut un accès aux menus Paramétres, Stockage, Partager, USB, Sauvegarde, Téléchargement BT, Accès à distance et Service multimédia. L'interface inclut l'accès aux réglages, au stockage, au partage, à l'USB, à la sauvégarde, au téléchargement BT, Share Box et Media Service. Vous pouvez utiliser l'interface pour:gérer vos apparèils à partir d'un accès local ou à distance dans le même groupe de sous-reseau.

Menu Accueil

Shuttle

COPYRIGHT © 2012 SHUTTLE INC. ALL RIGHTS RESERVED

Menu Accueil de I'administrateur

Paramètres du menu Accueil

ICONE ÉLÉMENT DESCRIPTION
*	Paramètres Le menu des réglages offre un accès aux fonctions suivantes: Wi-Fi, Réseau, Date et heures, Général, À propos, Journal, Réinitialiser tous les réglages, Mise à jour du firmware et FTP Server.
#	Stockage Le menu Stockage permet d'accéder aux fonctions suivantes : Miroir automatique, Gestionnaire de disque dur, Gestionnaire RAID.
#	Partager Le menu Partager permit d'accéder aux fonctions suivantes : Ajouter un dos-sier,liste des tâches, Ajouter un utiliser et liste des utiliserés.
#	USB Le menu USB permit d'accéder aux fonctions suivantes : Paramètres de l'impression et Copie automatique.
#	Sauvegarde Le menu Sauvegarde permit d'accéder aux fonctions suivantes: Journal de sauvegarde,liste des paramètres de sauve-garde et Paramètres de sauve-garde.
BT Télécharger	Le menu BT Télécharger permet d'accéder aux fonctions suivantes : Télé-chargement BT et Paramètre BT.
Share Box	Le menu Zone de partage vous permit d'activer ou de désactiver la fonction Zone de partage. Le partage est assure par l'hôte [Votrè nom d'hôte].omninas.net.
Serveur média	Le menu Serveur Média vous permit d'activer ou de désactiver la fonction serveur multimédia.
Langue Cliquez pourCHOISIR LA langue.(Par défaut: Anglais) à utiliser sur l'interface.
Redemarrage	Cliquez pour lancer une procédure de redémarrage du système.Remarque :Si un processus est en cours d'exécution, le redémarrage est programméaprès l'achèvement du processus en cours.
Arrêter Cliquer pour éteindre le système.
Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Paramètres

Le menu des réglages inclut l'accès au Wi-Fi, le Réseau, la Date et heures, Général, À propos, le Journal, Réinitialiser tous les réglages, la Mise à jour du firmware et le FTP Server. Vous pouvez utiliser l'interface pour configurer vos paramétres à partir d'un emplacement local ou à distance.

Menu Paramétres

Paramètres du menu Paramètres

ICONE ÉLEMENT DESCRIPTION
Wi-Fi	L'OMNINAS offre une connectivité sans fil comme un Point d'accès (Access Point (AP)). En paramétrant l'OMNINAS comme un AP, vos apparèils sans fil peuvent utiliser l'OMNINAS pour se connecter à la fonction Internet sans fil qui prend en charge une variété de normes de cryptages dont les suivantes : WPA2.
Réseau	Permet de définir le nom du périphérique, affecter un groupe de travail ou attribuer manuellement une adresse IP.
Date et Heure	Permet de définir le fuseau horsaire, d'affector un serveur de temps réseau ou de définir vos paramètres de fuseau horsaire pour mettre en miroir votre navigateur.
Général	Cette fonction Général vous permet de paramétrer le mot de passer de l'utilisa-teur, configurer l'économie d'énergie avec Power Management et paramétrer un début/ arrêt de programme automatique.
ICONE ÉLÉMENT DESCRIPTION
À propos	Permet d'afficher un aperçu des paramètres de l'OMNINAS et les informations relatives à la configuration. Cette fonction ne permet que l'affichage.
Protocole Permet d'afficher et d'affacer toutes les entrées de journal.
Paramétrer sur les réglages usine	Permet de réinitialiser l'OMNINAS pour rétablit les paramètres par défaut de la configuration d'usine.IMPORTANT:Toutes les données et tous les paramètres seront supprimés.
Mise à jour du micrologiciel	Permet de mettre à jour le firmware du périphérique.
FTP Server	La fonction FTP Server vous permit d'activer ou de désactiver la fonctionnalité ftp vers l'OMNINAS. Paramétrrez l'intervalle des ports etCHOisissez le nombre maximum de clients autorisés pour vous connecter avec les normes FTP.
Accueil Cliquez pour revenir au menu Accueil.
Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Stockage

Menu Stockage

Paramétres du menu stockage

ICONE ÉLÉMENT DESCRIPTION
Miroir automatique	Permet d'afficher le mode RAID actuel.Permet d'activer ou de désactiver la fonction de miroir automatique, disponible seulement en mode RAID 1.
Gestionnaire de disque dur	Permet d'afficher l'information relative aux disques et leur état (actif, échec, mise en miroir et monter ou démonter un lecteur exter), pour tous les lecteurs internes ou externes (USB).Permet d'afficher la capacité de disque disponible.Permet d'analyser, réparer et formater les disques du système.Monter, démonter et formater les péripériques externes.
Gestionnaire RAID	Permet d'afficher le mode RAID actuel et de définir le type de mode RAID :unique, JBOD, RAID 0, ou RAID 1.Remarque :Seul le mode RAID 1 permet la fonction de mise en miroir automatique.
Accueil Cliquez pour revenir au menu Accueil.
Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Partager

Menu Partager

Paramètres du menu Partager

ICONE ÉLÉMENT DESCRIPTION
Ajouter un dossier Permit d'ajouter des dossiers publics ou privés.
Liste des tâches	Permet d'afficher la liste des dossiers disponibles, de modifier ou de supprimer les dossiers créé par l'utilisateur et les dossiers par défaut.
Ajouter un utilisa-teur	Permet d'ajouter des profils d'utilisateurs.
Liste des utilisa-teurs	Permet d'afficher la liste des utilisateurs disponibles, de modifier et de suppri-mer les profils d'utilisateurs.Remarque :Le compte Administrateur ne peut pas être supprimé. Toutefois, le mot de passage de l administrateur peut être modifié (menu Général dans Paramètre).
Accueil Cliquez pour revenir au menu Accueil.
Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu USB

Menu USB

Parametes du menu USB

ICONE ÉLÉMENT DESCRIPTION
	Paramètres de l'impression
	Copie automatique
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Sauvegarde

Menu Sauvegarde

Paramètres du menu Sauvegarde

ICONE ÉLÉMENT DESCRIPTION
Journal de sauve-garde	Permet d'afficher un historique des événements de sauvegarde exécutés.
Liste des paramètres de sauve-garde	Permet d'afficher une liste de tous les paramètres de sauvegarde créés.
Paramètres de sauvegarde	Permet de creator et de planifier des événements de sauvegarde à partir d'un fichier source sélectionné vers un périhérique cible externe ou un second périhérique OMNINAS. La fonction Sauvegarder maintainant est disponible pour des événements de sauvegarde instantanés. Remarque : Les événements sont exécutés selon un ordre séquentiel. La fonction sauvé-garder maintainant n'écrase pas un événement en cours. Lorsqu'un événement planifié est en cours d'exécution, la fonction de sauvégarde démarre une fois que l'exécution de l'événement planifié est achevée.
Accueil Cliquez pour revenir au menu Accueil.
Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu BT Télecharger

Menu BT Télecharger

Paramètres du Menu BT Télécharger

ICONE ÉLÉMEMENT DESCRIPTION
BT	Paramètres BT	Le menu Paramètre BT vous permet d'activer ou désactiver la fonction Télé-chargement BT.Permet de définir les paramètres de téléchargement généraux et spécifique (toujours, planifié).
BT	Téléchargement BT	Permet de sélectionner les fichiers à charger, de définir les préférences, les vitesses de téléchargement et chargement, et de contrôle manuellement les fonctions de téléchargement.
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Share Box

Menu Share Box

Paramètres du menu Share Box

ICONE ÉLÉMENT DESCRIPTION
Paramètres pour la fenêtre de partage des données	Permet d'activer ou de désactiver la fonction de partage à distance via les serveurs hôtes omninas.net.Remarque :Il est recommendé d'utiliser le paramètre du port par défaut pour éviter d'être bloqué par votre pare-feu ou votre logiciel antivirus.
Accueil Cliquez pour revenir au menu Accueil.
Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Serveur média

Menu Serveur média

Paramètres du Serveur Média

Iconé ÉLEMENT DESCRIPTION
+	Serveur média	Le menu Serveur Média vous permet d'activer ou de désactiver la fonction serveur multimédia.
/	Serveur iTunes	Activer ou désactiver le serveur iTunes. Activer cette fonction permet à tous les clients iTunes d'un même sous-résau d'accéder à des fichiers de musique avec le dossier iTunes d'OMNINAS.
	Accueil Cliquez pour revenir au menu Accueil.
-	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Lancement de l'interface

Voussouspuez acceder à l'interface Web d'OMNINAS en utilisant l'utilitaire de recherche d'OMNI- NAS ou via votre navigateur Web.

Pour utiliser l'utilitaire de recherche d'OMNINAS, veuillez vous reporter à Connexion de votre OMNINAS.

Pour utiliser un navigateur de web lisez Connexion en utilisant le navigateur Web

Ouverture de session

L'écran de connexion apparait et vous invite à entrer un Nom d'utilisateur et un Mot de passer. Le mot de passer a été paramétré en page 2-16, étape 2 de l'écran de réglage de l'assistant OMNI-NAS.

Remarque :

Voussouspoucezmodifierle parametrede langue sur cet écran en cliqvant sur le menu déroulant des langues.

Pour vous connecter :

Écran de connexion d'OMNINAS

1. Entrez le Nom d'utilisateur et le Mot de passer.

Par défaut

Nom d'utilisateur : admin

Mot de passage :

Remarque :

Le mot de passer a ete parametre en page 2-16, etape 2 de l'ecran de reglage de l'assistant OMINAS.

1. Cliquez sur Entre pour acceder à l'interface d'administration.

IMPORTANT:

Si vous avez oublié votre mot de passer, cliquez sur Impossible d'acceder à mon compte ? pour suivre le processus de réinitialisation.

Si l'interface Web est inactive pendant 10 minutes, le système se déconnecte automatique-ment.

Gestion des utilisateurs

Cette section fournit des informations sur la gestion des comptes d'utilisateurs. Les indications fournies concernent l'ajout, la modification, la suppression des profils d'utilisateurs, ainsi que l'affichage des listedes d'utilisateurs.

Affichage de la liste des utilisateurs

Pour afficher, modifier ou supprimer les profils d'utilisateurs, utilisez l'écranisme des utiliserés pour:gérer les profils d'utilisateurs disponibles.

Écran Liste des utilisateurs partages

Les utilisateurs suivants sont disponibles par défaut :

admin : l'administrateur est configuré avec un accès total à l'administration du système et à tous les partages réseau. Ce compte ne peut pas être supprimé.

Ajout d'utilisateurs

Pour creer un utiliseur, l'information suivante est obligatoire :

Nom d'utilisateur: sa longueur ne peut pas dépasser 32 caractères. Il n'est pas sensible à la casse et accepte les caractères codés sur deux octets, tels que les caractères chinois, japonais et coreens.

Les caractères non valides sont les suivants :

$$ \text {" / \backslash [ ] : ;} | = , + ^ {*} ? < > ^ {\prime} $$

Mot de passer : il est sensible à la casse et accepte un maximum de 16 caractères. Un mot de passer d'une longueur minimale de 6 caractères est recommendé.

Écran Ajouter un utiliser partagé

1. Cliquez sur l'onglet Ajouter un utiliser pour ajouter un utiliser.
2. Completz l'information et cliquez sur Enregistrer.

La fonction Enregistrer vous redirige vers l'onglet Liste des utilisateurs.

Le nouvel utiliser apparaît dans la liste.

Ajout d'unutilisateur

Remarque :

Les utilisateurs ne disposent pas des privilèges de l'administrateur.

Modification des utilisateurs

Modification d'un utiliser

1. Cliquez sur l'onglet Liste des utilisateurs pour afficher une liste des utilisateurs disponibles.
2. Sélectionnez un utilisateur et cliquez sur Modifier pour le modifier. Une invite apparait, modifiez les champs souhaités.
3. Cliquez sur Enregistrer pour terminer les modifications ou sur Annuler pour revenir à la liste des utilisateurs.

Remarque :

Les noms d'utilisateur ne peuvent pas etre modifiés.

Suppression des utilisateurs

Suppression d'un utiliser

1. Cliquez sur l'onglet Lieste des utilisateurs pour afficher une liste des utilisateurs disponibles.
2. Sélectionnez un utilisateur et cliquez sur Supprimer pour supprimer l'utilisateur.

Une invite de confirmation apparait.

1. Cliquez sur OK pour supprimer ou sur Annuler pour revenir à la liste des utilisateurs.

Gestion du stockage

Gestionnaire de RAID

La fonction Stockage dans le menu principal vous permet d'acceder à la configuration et à la gestion de votre stockage disponible. La fonction Stockage vous permet d'acceder au Gestionnaire de RAID, au Gestionnaire de disque et au Miroir automatique pour surveiller et modifier la matrice RAID sur l'OMNINAS.

Écran Stockage du Gestionnaire de RAID

Types de RAID

Types de RAID définis

MODE DESCRIPTION
Lecteur single	Un seul disque dur est utilisé. Toutes les données seront perdues en cas de défaillance du disque dur.
JBOD	La fonctionnalité RAID n'est pas disponible en mode JBOD (Just a Bunch of Disks - juste un groupe de disques). Les données sont écrites selon un ordre séquentiel sur les disques désignés. Les deux disques durs sont combinés pour former un seul disque plus grand.Remarque :Si vous utilisez deux HDD, il est recommendé d'utiliser le mode RAID 0.
RAID 0	Les deux disques durs sont combinés et la capacité disponible sur chaque disque est ajoutée sur un seul volume logique. La redondance ou la parité ne sont pas disponibles.RAID 0 offre les最好的 performances, toutfois, il n'existe pas de protection contre les défaillances de disque.IMPORTANT :En cas d'échec d'un seul disque en mode RAID 0, les données sur les deux disques sont inaccessibles en raison de la fonction lecture de disque croisé de RAID 0.
RAID 1	Des doubles disques durs sont nécessaires. RAID 1 est un mode sécurisé, qui offre une fonctionnalité de mise en miroir. Les données sont dupliquées entre les deux HDD, et, en cas de défaillance d'un seul disque, les données sont disponibles sur le disque sain. RAID 1 est recommendé pour la protection contre les défaillances de disque. Toutefois, l'espace disque disponible est réduit de 50 % en raison de la fonction de mise en miroir. Seul le mode RAID 1 prend en charge la fonctionnalité remplacement à chaud. Pour tous les autres modes, vous doivent éteindre le périhérique avant le retrait des disques durs.

IMPORTANT:

Un changement de mode RAID efface toutes les données stockées sur vos disques de stockage. Si vous ave des données enregistrées sur le(s) lecteur(s), sauvegardez-les avant de continuer.

IMPORTANT:

Seul le mode RAID 1 prend en charge la fonctionnalité remplacement à chaud. Tous les autres modes nécessitent que le périphérique soit étant avant desteroler les disques durs.

La fonction Gestionnaire de disque montre le modele, la capacité et I'etat des disques durs disponibles. Vous pouvez voir l'etat d'integrité, supprimer, vérifier, formater et démonter un lecteur de disque.

Creation d'un mode RAID

IMPORTANT:

La modification des types de RAID efface toutes les données stockées sur vos disques de stockage. Si vous avez des données enregistrées sur le(s) lecteur(s), sauvegardez-les avant continuer.

Sur un volume à un seul disque, un deuxième lecteur n'est pas pris en charge. Àpres avoir créé un volume à un seul disque vousdezestmettrele système hors tension avant d'installer un第二种 disque dur.

ATTENTION :

il n'est pas recommandé d'installer un deuxième disque dur sur un volume à un seul disque alors que le système est allumé.

En mode de disque unique, un second lecteur peut etre insere. L'appareil reconnait le nouveau lecteur comme disque externe.

• Unique : Installer un lecteur de disque dur
  JBOD, RAID 0, RAID 1: Installer deux lecteurs de disque dur

Remarque :

Le mode Unique prend en charge l'installation d'un second lecteur (disque externe).

1. Sélectionnez Stockage et cliquez sur l'onglet Gestionnaire de RAID.
   Le mode RAID en cours est affché au-dessus des modes RAID disponibles ; se reporter à la figure suivante.
2. Cliquez sur un mode RAID ; se reporter à Types de RAID pour sélectionner vos préférences.
3. Cliquez sur Creer une matrice de disque.

Creation d'un mode RAID

1. Une invite apparait, cliquez sur OK pour continuer.
2. Une invite apparait pour confirmer le processus de reconstruction, cliquez sur OK pour continuer.
   Le temps de reconstruction varie en fonction de la matrice RAID et de la taille du HDD. Lorsqu'elle est achievée, l'écran Accueil apparait.
3. Connectez-vous pour acceder à l'interface.

Menu Gestionnaire de disque

L'écran du menu Gestionnaire de disque vous permet de vérifier l'état des disques externes et internes, ainsi que d'afficher la capacité formative de tous les disques disponibles.

Interface du gestionnaire de disque

Vérification des disques

IMPORTANT:

L'option de vérification des disques demonte un/des lecteur(s). Les fonctions telles qu'accès, copie automatique et sauvégarde ne sont pas disponibles. Ne mettez pas hors tension ou ne redémarrez pas votre système pour éviter de l'endommager.

Sélectionnez Stockage et cliquez sur l'onglet Gestionnaire de disque pour afficher vos disques disponibles.

Dans ce menu, vous pouze voir l'etat et les taches autorisées (action) pour chaque HDD.

• Se reporter à État pour afficher l'état d'intégrité du disque (vide, disque indisponible, bon, éché et mise en miroir).
  Se reporter a Action pour afficher les taches autorisées associées à un lecteur :

Disques internes

• Ajouter le disque — ajoute un accès au disque dur installé.
  Supprimer le disque - supprime l'accès au disque dur installé.

Capacité formée

• Vérifier le disque — vérifie l'intégrité du disque sélectionné.
• Formater — efface toutes les données et prépare la structure du repertoire du HDD

Péripétriques externes

• Monter — permet l'accès à l'image du disque.
• Démonter — supprime l'accès à l'image du disque.

• Formater — efface toutes les données et prépare la structure du repertoire du HDD.

• Se reporter à Capacité formée pour afficher la capacité totale du disque disponible pour un lecteur spécifique.

Disques internes

Disque n°	Modèle	Capacité [Go]	? Statut	S.M.A.R.T.	? Action
1	Hitachi HDS721050CLA662	500.11 GB	GOOD	Informations sur le disque	Retirer un disque
2	TOSHIBA DT01ACA300	3000.59 GB	GOOD	Informations sur le disque	Retirer un disque

Capacité formée

Capacité utilisée	Type de RAID	Système de fichiers	Capacité formative		Statut	Action
			Totale	Disponible
0.01%	RAID 1	XFS	486.78 GB	486.74 GB	ACTIVE	Vérifier le disque Formater le disque

Peripériques externes

Fabricant

Nom du péripérisque

Capacité [Go]

Type de fichier

Monter (mount)

Action

Fonction Vérification du disque

Gestion des disques

Le retrait d'un disque est simple et facile. Pour répondre aux différents types de RAID, les retrait d'un disque par échange à chaud ou non'échange à chaud sont prévus dans l'OMNINAS.

Remplacement d'un lecteur par échange à chaud

Vous pouvez remplaçer un lecteur par échange à chaud (mode RAID 1 seulement) en utilisant le bouton d'échange à chaud situé sur le panneau frontal ou au moyen du menu Gestionnaire de disque sur l'interface de l'OMNINAS.

IMPORTANT:

Le processus de formatage supprime toutes les données prsentes sur le disque. Assurez-vous d'avoir effectué une sauvegarde avant de continuer. Ne mettez pas hors tension ou ne redémarrez pas votre système pour éviter de l'endommager.

Pour remplacer un lecteur en utilisant le bouton d'échange à chaud :

1. Sur le cache-baie (panneau frontal), appuyez sur l'indicateur pour ouvrir le cache. Le cache s'ouvre automatiquement.
2. Ouvrez le cache pour pouvoir acceder aux plateaux du HDD.
3. Appuyez sur le bouton d'échange à chaud (panneau frontal) jusqu'à ce qu'un bip sonore retentisse et que la diode LED commence à clignoter. Se reporter à la figure suivante.

Fonction du bouton d'échange à chaud

Remplacez le lecteur. Un fois insere, une alerte sonore indique que le HDD est remplaced. La diode LED d'etat clignote en rouge.

Après un bref instant, l'onglet État dans Gestionnaire de disque détecte et affiche le nouvel état du HDD.

Pour remplaçer un lecteur en utilisant le menu Gestionnaire de disque :

1. Connectez-vous à l'interface Web de l'OMNINAS.
2. Cliquez sur Stockage -> Gestionnaire de disque pour afficher vos lecteurs de disques disponibles.
3. Sélectionnez votre lecteur cible et cliquez sur Supprimer le disque.

Échange à chaud en utilisant le Gestionnaire de disque

1. Un message d'advertisement d'accès au disque apparait. Assurez-vous que le disque n'est pas utilisé en même temps, puis cliquez sur OK.

Échange à chaud en utilisant le Gestionnaire de disque

La diode LED d'etat sur le panneau frontal clignote en bleu pour indiquer que le processus est en cours. Une fois que la diode LED devient bleue en continu, le disque dur peut etre retarder en toute sécurité de la baie du HDD.

1. Sur le cache-baie (panneau frontal), appuyez sur l'indicateur pour ouvrir le cache. Le cache s'ouvre automatiquement.
2. Ouvrez le cache pour pouvoir acceder aux plateaux du HDD.
3. Tirez sur le dispositif de libération du plateau pour déverrouiller le plateau du disque dur. Une alerte sonore indique que le HDD est déconnecté.

Plateau du HDD libre

Remplacez le lecteur. Un fois insere, une alerte sonore indique que le HDD est remplaced. La diode LED d'etat clignote en rouge.

Après un bref instant, l'onglet État dans Gestionnaire de disque détecte et affiche le nouvel état du HDD.

Remplacement d'un lecteur

Pour les modes RAID modes Unique, JBOD, RAID 0 et RAID 1, vous pouvez replacer des disques en éteignant le périphérique.

IMPORTANT :

Le processus de formatage supprime toutes les données presents sur le disque. Assurez-vous d'avoir effectuer une sauvégarde avant de continuer. Ne mettez pas hors tension ou ne redémarrez pas votre système pour éviter de l'endommager.

1. Sur le cache-baie, appuyez sur l'indicateur pour ouvrir le cache. Le cache s'ouvre automatiquement.
2. Ouvrez le cache pour pouvoir acceder aux plateaux du HDD.
3. Tirez sur le dispositif de libération du plateau pour déverrouiller le plateau du disque dur. Le HDD glisse s'il est déconnecté.

Plateau du HDD1 libre

1. Saisissez le plateau et faites-le sortir de la baie en le glissant.

Formatage des disques

La fonction de formatage vous permet de formater un disque (XFS file system (système de fichier XFS)) et de le rendre accessible à l'utilisation.

IMPORTANT:

Le processus de formatage supprime toutes les données presents sur le disque. Assurez-vous d'avoir effectuer une sauvégarde avant de continuer. Ne mettez pas hors tension ou ne redémarrez pas votre système pour éviter de l'endommager.

1. Cliquez sur le Gestionnaire de disque pour afficher vos disques disponibles.
2. Sélectionnez un lecteur. Dans la colonne Action, cliquez sur Formater.

Disques internes

Disque n°	Modèle	Capacité [Go]	Statut	S.M.A.R.T.	Action
1	Hitachi HDS721050CLA662	500.11 GB	GOOD	Informations sur le disque	Retirer un disque
2	TOSHIBA DT01ACA300	3000.59 GB	GOOD	Informations sur le disque	Retirer un disque

Capacité formée

Capacité utilisée	Type de RAID	Système de fichiers	Capacité formaitée		Statut	Action
			Totale	Disponible
0.01%	RAID 1	XFS	486.78 GB	486.74 GB	ACTIVE	Vérifier le disque Formater le disque

Peripériques externes

Fabricant

Nom du périphérique

Capacité [Go]

Type de fichier

Monter (mount)

Action

Fonction Vérification du disque

1. Une invite de confirmation apparait, cliquez sur OK pour continuer.

Le processus continue. Lorsqu'il est acheve, I'ecran Gestionnaire de disque apparait.

Mise en miroir automatique

En utilisant RAID 1, vous pouvez dupliquer des données entre deux disques durs. Un minimum de deux HDD sont nécessaires pour la mise en miroir automatique (RAID 1). La fonction Miroir automatique vous permet d'activer ou de désactiver la fonction Miroir automatique disponible pour le mode RAID 1.

Un deuxième disque dur doit être installé pour activer la fonction de mise en miroir automatique. Se reporter à Gestion des disques.

Remarque :

La fonction Mise en miroir automatique est uniquement disponible pour le mode RAID 1. En fonction de la capacité formative de RAID 1, la reconstruction de votre deuxième lecteur pour la mise en miroir peut prendre plusieurs heures. Ne mettez pas cette système hors tension ou ne l'interrompez pas pendant ce processus pour éviter de l'endommager ou d'endommager vos disques durs.

La configuration de la mise en miroir automatique effacera les données prsentes sur les disques durs. Assurez-vous de sauvégarder toutes les données avant de démarrer ce processus.

Pour activer la mise en miroir automatique :

1. Àpès avoir installé les disques durs, assurez-vous que votre OMNINAS est sous tension.
2. Connectez-vous à l'écran de l'interface Web.
3. Cliquez sur Stockage -> Mise en miroir automatique pour afficher les options actives.
4. Sélectionnez Activer et cliquez sur Enregistrer pour continuer.

Fonction Miroir automatique

L'option Mise en miroir automatique est désormais active sur toute péripérisque OMINAS.

Le deuxieme disque dur peut etre instalé a cet instant. Se reporter a Gestion des disques.

1. Sur le cache-baie, appuyez sur l'indicateur pour ouvrir le cache. Le cache s'ouvre automatiquement.
2. Ouvrez le cache pour pouvoir acceder aux plateaux du HDD.
3. Tirez sur le dispositif de libération du plateau pour déverrouiller le plateau du disque dur. Le HDD s'ouvre en glissant.
4. Saisissez le plateau et faites-le-sortir pour-retirer le plateau.
5. Installé le disque dur, se reporter à Première instance.

La diode LED du HDD correspondant s'allume et le processus de mise en miroir commence.

Sur l'écran du Gestionnaire de disque, la fonction mise en miroir automatique affiche la synchronisation des deux disques durs.

Mise en miroir automatique d'un disque

Remarque :

La fonction de reconstruction (miroir auto) peut prendre plusieurs heures en fonction de la taille du disque dur.

Extension de disque unique/ HDDs double unique

La fonction d'extension de disque unique est conçue pour vous permettre de créé un espace de stockage supplémentaire sans changer votre mode de disque unique actuel.

Avant de commencer, vous devrez ajouter un disque dur dans la baie 2 de disques durs. Voir Remplacement d'un lecteur

Remarque :

Les nouveaux HDDs sont formatés en utilisant un système de fichiers XFS.

Une fois le disque externe estagallé, le disque est visible dans le Gestionnaire HDD.

A partir de l'écran du Gestionnaire HDD, vous pouvez éjecter le disque, monter/demonster et formater le nouveau disque externe.

Message d'extension du disque unique

Ejecter un disque externe

Pour éjecter le disque

1. Choisissez Stockage -> Gestionnaire HDD -> pour ouvrir le message du Gestionnaire HDD.
2. Dans le menu des disques internes, cliquez sur l'action Eject Disk pour le disque exter. Un message s'affiche pour vérifier la procedure.
3. Chaque sur OK pour terminer la procedure ou sur Annuler pour returner à l'écran précédent.

Le disque besoin est retire du menu des disques internes.

Le disque peut etre retarde l'appareil OMINAS.

Disques internes

Disque n°	Modèle	Capacité [Go]	? Statut	S.M.A.R.T.	? Action
1	Hitachi HDS721050CLA662	500.11 GB	GOOD	Informations sur le disque
2	Hitachi HDS721050CLA662	500.11 GB	EXTERNAL		Éjecter disque

Message d'extension du disque unique

Monter un disque externe

Les utilisateurs de réseau local peuvent acceder aux disques externes. Les disques externes doivent d'abord être montés pour autoriser l'utilisation au disque.

Pour monter le disque:

1. Choisissez Stockage -> Gestionnaire HDD -> pour ouvrir le message du Gestionnaire HDD.
2. Dans le menu Periphériques externes,CHOISSEZ un volume puis cliquez sur Monter dans la colonne Action.

Un message s'affiche pour vérifier si la procEDURE de montage est utile.

L'etat de montage devient OUI une fois qu'une fonction a reussi.

La fonction de démontage s'affiche dans la colonne Action.

Peripériques externes

Fabricant	Nom du péphérique	Capacité [Go]	Type de filchier	Monter (mount)	Action
ATA	Hitachi HDS72105	0.205		NO	Monter (mount) Formater le disque
ATA	Hitachi HDS72105	0.102		NO	Monter (mount) Formater le disque
ATA	Hitachi HDS72105	1.049		NO	Monter (mount) Formater le disque
ATA	Hitachi HDS72105	487.014		NO	Monter (mount) Formater le disque

Message de montage de disque externe

Le disque exter est maintenant accessible au reseau local. Voir Acceder aux disques externes.

Démonter un disque externe

Pour démonter le disque:

1. Choisissez Stockage -> Gestionnaire HDD -> pour ouvrir le message du Gestionnaire HDD.

2. Dans le menu Périphériques externes,CHOisissez un volume puis cliquez sur Demonter dans la colonne Action.

Un message affiche la procedure de démontage en cours.

Une fois le démontage réussi, la colonne Action affiche l'option Monter dans le volume cible.

Periphériques externes

Fabricant	Nom du périphérique	Capacité [Go]	Type de filcher	Monter (moùt)	Action
ATA	Hitachi HDS72105	0.205		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	0.102		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	1.049		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	487.014		NO	Monter (mount)Formater le disque

Message de démontage de disque externe

Formater un disque externe

IMPORTANT:

Le processus de formatage efface toutes les données prsentes sur le disque. Assurez-vous de sauvégarder vos données avant de continuer. Ne débranchez pas ou ne redémarrez pas le système pour éviter tout dommage.

Pour formater le disque

1. Choisissez Stockage -> Gestionnaire HDD -> pour ouvrir le message du Gestionnaire HDD.
2. Dans le menu Periphériques externes,CHOISSEZ un volume puis cliquez sur Formater dans la colonne Action.
3. Un message s'affiche pour vérifier la procEDURE.
4. Cliques sur OK pour continuer le formatage, sur Annuler pour returner le menu precedent.

Peripheriques externes

Fabricant	Nom du périmètre	Capacité (kΩ)	Type de filiales	Monter (monat)	Action
ATA	Hitachi HD72105	0.205		NO	Monter (mount)Formater le disque
ATA	Hitachi HD72105	0.102		NO	Monter (mount)Formater le disque
ATA	Hitachi HD72105	1.049		NO	Monter (mount)Formater le disque
ATA	Hitachi HD72105	487.014		NO	Monter (mount)Formater le disque

Message de montage de disque externe

Remarque :

Les volumes de nouveau disque (précedemment non formatés) sont formatés en utilisant le système de fichier XFS. Sinon; le processus de formatage utilise le système du fichier actuel ou NTFS sur le volume du disque.

Acceder aux disques externes

Les utilisateurs peuvent acceder aux disques externes avec le réseau. Pour autoriser l'accès au disque aux utilisateurs, le disque doit être monté. Voir Monter un disque externe.

Pour acceder à un disque:

1. Ouvrez une fenêtre d'explorateur de fichiers sur votre bureau.
2. Dans la barre d'adresse, entrez l'adresse IP de l'appareil OMINAS comme suit (ou 192.168.1.222 est l'adresse IP désignée de votre apparéil) : 192.168.1.222
3. Appuyez sur la touche Enter pour acceder au disque externe.

Les fichiers accessibles sont affichés dans la fenêtre de l'explorateur.

Dossiers partages de réseau

Remarque :

Pour cette instruction, un système d'exploitation Windows a ete utilise pour les procedures.

Gestion du réseau

Cette section offre les informations et les instructions pour configurer les parametes de votre Wi-Fi et de votre réseau.

Remarque :

La fonction Wi-Fi est uniquement disponible sur le modele KD22. Avant de commencer a configurer vos reglages de réseau, lisez Configurer les reglages de réseau.

Configurer les réglages de réseau

Dans le menu principal sous les Réglages, cliquez sur Réseau pour modifier la configuration du réseau. Il vous sera demandé d'entrée un nom d'OMNINAS et de groupe de travail. Assignez une adresse IP statique ou choisissez DHCP pour permettre à votre routeur d'en assigner une.

Avant de commencer, replissez les champs Nom et Groupe de travail.

Par convention pour le nom de l'appareil, nous vous suggerons d'assigner le nom en fonction de l'emplacement ou de l'utilisation particuliere de l'appareil OMNINAS, par exemple: MediaNAS, Music-NAS, ou Family-NAS.

Le groupe de travail est un groupe d'ordinateurs d'un réseau défini. Vous aurez besoin de connaître le nom du groupe de travail spécifique pour pouvoir assigner ce nom.

Paramètres DHCP

Remarque :

Votre routeur doit etre autorise par DHCP.

1. Dans Paramètres, cliquez sur l'onglet Réseau.

2. Cliquez sur Attribution automatique de l'adresse IP (DHCP) pour que votre réseau désigne une adresse IP.

3. Cliquez sur Sauvegarder pour régler la nouvelle configuration.

Paramétrer la configuration du réseau

Réglages d'IP statique (Manuel)

Avant de commencer, écrivez la nouvelle adresse IP, le masque de sous-reseau, la passerelle et les réglages DNS pour avoir une ↔reference une fois le système remis à zéro.

1. Dans Paramètres, cliquez sur l'onglet Réseau.
2. Cliquez sur Attribution manuelle de l'adresse IP pour régler l'adresse IP.
3. Entrez l'adresse IP, le masque de sous-réseau, la passerelle par défaut, et les réglages du serveur DNS.
4. Cliquez sur Sauvegarder pour régler la nouvelle configuration.

Configurer les paramètres WI-Fi

L'OMNINAS offre une connectivité sans fil comme un Point d'accès (Access Point (AP)). En paramétrant l'OMNINAS comme AP, vos apparèils sans fil peuvent être connectés à OMNINAS.

Dans le menu principal sous Réglages, cliquez sur Wi-Fi pour modifier la configuration du réseau sans fil. Ce mode est disponible comme Point d'accès (Access Point (AP)) pour tous les utilisateurs sous le même groupe de sous-réseau dans le réseau.

onctions principales:

Les utilisateurs de PC/ordinateurs portables peuvent se connecter au Wi-Fi grâce au mode OMINAS AP.

Les utilisateurs de smartphones peuvent se connecter au Wi-Fi avec le mode OMINAS AP.

Système de Microsoft Windows

Appareils fonctionnant avec iOS

Réglages Wi-Fi

1. Choisissez Paramétres Wi-Fi pour acceder au menu des réglages.
2. Dans le champ Wi-Fi SSID, entrez un nom. Ceci est le nom diffusé. Choisissez un nom qui identifie l'appareil.

Remarque :

N'entrez pas de nom SSID qui revèle votre identité ou votre emplacement pour votre sécurité.

1. Dans le champ Encryption Method,CHOISSEZ une norme de cryptage a partir de ce qui suit: No, WEP 64 bits, WEP 128 bits, WPA, WPA2 (par defaut, recommandé), et WPA-mixed.
2. Dans le champ Mot de passer, entrez le mot de passer que les utilisateurs entreront pour se connecter à OMNINAS. Le mot de passage doit être plus long que huit caractères.
3. Dans le champ Band,CHOISSEZ la bande passante a partir de ce qui suit: B/G/N (par défaut, recommends), B/G, G/N, B, G, ou N.

Configuration des réglages Wi-Fi

1. Dans le champ Channel Width,CHOISSEZ LE REGLAGE DE DIFFUSION DE LA BANDE PASSANTE: 20MHZ ou 40MHZ.
2. Dans le champ Channel No. field,CHOISSEZ la frquence de diffusion de votre Wi-Fi: Auto (par défaut), 1, 2, ... 11.
3. Cliquez sur Sauvegarder pour sauvegarder vos réglages. La mise à jour des nouveaux réglages peut prendre quelques secondes. Une fois paramétré, tout utiliseur du même sous-réseau de votre réseau peut avoir l'appareil OMINAS dans leur réseau.

Se connecter au Wi-Fi

Une fois que les réglages Wi-Fi sont configurés, le Wi-Fi active les appareils comme: les ordinateurs portables, les smartphones, ou les appareils tablettes qui peuvent rejoindre le réseau OMININAS.

Gestion de l'énergie

La fonction de gestion de l'énergie de l'OMNINAS vous permet de paramétrer une politique d'économie d'énergie pour économiser l'énergie quand votre apparéil n'est pas utilisé. Avec la gestion d'énergie, vous pouvez paramétrer le mode d'économie d'énergie, la politique de récu-pération d'énergie, le comportement de contrôle du ventilateur, et programmer un début/arrêt d'énergie.

Paramétrer la gestion d'énergie

Pour paramétre la gestion d'énergie :

1. Dans Paramètres, cliquez sur l'onglet Général.
2. La section Power Management s'affiche.
3. Choisissez le réglage de la durée d'économie d'énergie (de 0 à 300 minutes) dans le menu déroulant.
4. Dans le Power Saving Mode,CHOISSEZ Suspend ou Power Off.Suspendre renvoie l'appareil à un réglage d'énergie inférieur, alors que Eteindre arrêté l'appareil.
5. Dans Power Recovery,CHOISSEZ Auto restart after power failure pour que I'appareil se remette en marche automatiquement après une coupure d'électricité. Cette fonction permet à l'apparil de rester en marche pour être utilisé par des utilisateurs à distance. La fonction Wake-On-LAN (WoL) vous permet de réveiller votre OMNINAS à distance en mode d'énergie faible ou arrêté. La fonction peut être utilisé pour réveiller l'apparil pour l'utiliser avec FTP, Share Box, et les services de Serveur Média.
6. Choisissez Enable Wake-On-LAN pour activer la fonction.

Remarque :

Pour un accès à distance à WoL, l'adaptateur de CA doit être connecté et alimenter votre apparéil et les paramètres de réseau de votre apparéil doivent être configurés pour autoriser l'accès internet.

1. Dans Fan Control,CHOISSEZ Auto ou Always On pour configurer le comportement du ventilateur de I'appareil. Auto permet au ventilateur de se déclencher quand la température du système augmente, alors que Always On maintain le ventilateur de I'appareil en état de marche.
2. Cliquez sur Sauvegarder pour terminer la configuration des paramètres de la gestion d'énergie.

Message de gestion d'énergie

Paramétrer une planification de mise en marche/arrêt

Pour paramétre la planification de mise en marche/arrêt:

1. Dans Paramètres, cliquez sur l'onglet Principal.
2. Set Power On/Off Schedule s'affiche.

Choisissez un jour du calendrier pour parameter les mises en marche et les arrets.

• Dans la ligne Power On, cliquez sur l'icone pour activer les menus déroulants.

• Choisissez l'heure (sur 24 heures) pourCHOISIR la perteide l'alimentation pour ce jour.

• Dans la ligne Power Off, cliquez sur l'icone pour activer les menus déroulants.

• Choisissez l'heure (format 24 heures) pour configurer une date précise.
• Cliquez sur Sauvegarder pour terminer la configuration des paramêtres de la planification de mise en marche/arrêtCliquez sur Sauvegarder pour terminer la configuration des paramêtres de la planification de mise en marche/arrêt

Paramétrer une planification de mise en marche/arrêt

Avec la planification de la gestion d'énergie, vous pouvez paramétre une planification de mise en marche/ d'arrêt pour une seule semaine complète pour vous aider à economiser l'énergie sans promuttre la commodité.

Message de gestion d'énergie

Editor/Supprimer une planification de mise en marche/arret

Pour éditer/supprimer:

1. Dans paramètres, cliquez sur l'onglet Principal.
2. Set Power On/Off Schedule s'affiche. Sélectionnéz l'onglet de planification
3. Sélectionnez une programmation et cliquez sur l'une des options suivantes:

-Editor pour modifier l'évenement

-Supprimer pour retirer I'evénement.

Un message de confirmation s'affiche, cliquez OK pour continuer la suppression.

-Supprimer la liste pour-retirer la liste complète.

Un message de confirmation apparait, cliquez sur OK pour continuer la suppression.

Editor/Supprimer une planification de mise en marche/arrêt

Gestion du partage

La fonction Partager, accessible depuis les menus principaux, vous permet d'acceder à des dossiers. La fonction Partager vous permet d'acceder à Ajouter un dossier et Liste des dossiers.

Ajout de dossiers

Vouss pouvez creer des dossiers privés ou publics partages en utilisant la fonction de partage des dossiers. Ajouter des dossiers vous permit de creer un nouveau dossier (public ou privé).

Écran Ajout de dossiers partages

Créer un dossier public

1. Dans Partager, cliquez sur I'onglet Add Folder.
2. Entrez un nom de dossier et une description.
3. Cliquez sur All Users sous Partager l'accès.
4. Cliquez sur Sauvegarder.

Voues etes automatiquement redirige vers laiste de dossiers et le nouveau dossier apparait.

Pour creer un dossier privé

Pour creer un dossier privé:

1. Dans Partager, cliquez sur I'onglet Add Folder.
2. Entrez un nom de dossier et une description.
3. Cliquez sur Specified User sous Partager l'accès
4. Choisissez le niveau d'accès pour chaque utiliser.

Ajout d'un dossier privé

1. Click Save.

Paramétres privilèges du dossier privé: Aucun (par défaut). Les paramétres du dossier privé s'appliquent à toutes les fonctions incluant les lecteurs mappings, Share Box et le logiciel iOS/Android APP.

Les utilisateurs d'Android doivent se reporter à Acceder à un dossier privé.

Les utilisateurs d'iOS Acceder à un dossier privé.

Affichage des listedes de dossiers

Liste des dossiers offre une vue de tous les dossiers. La Liste des dossiers vous permet de Modifier et Supprimer les dossiers existants.

Écran Listes des dossiers

Modification des dossiers

1. Dans l'onglet Liste des dossiers, selectionnez un dossier et cliquez sur Modifier pour effec-tuer des modifications.

Vous pouvez modifier l'attribut de partage (privé, public), les droits d'accès des utilisateurs ou une brève description.

1. Cliques sur Enregistrer.

Modification des dossiers disponibles

Suppression des dossiers

Les dossiers publics et privés peuvent être supprimés de la liste des dossiers. Les dossiers du système par défaut sont permanents et ne peuvent pas être supprimés.

IMPORTANT :

Une fois qu'un dossier est supprimé, les données stockées dans le dossier sont également supprimées. ÀpRES la suppression, la création d'un dossier portant le même nom ne restaurera pas les données perdues.

1. Dans l'onglet Liste des dossiers, selectionnez un dossier et cliquez sur Supprimer.

Suppression d'un dossier disponible

1. Une invite apparait, cliquez sur OK pour continuer ou sur Annuler pour revenir a la Liste des dossiers.
2. Une invite de confirmation apparait, cliquez sur OK pour continuer ou sur Annuler pour revenir à la Liste des dossiers.
3. Le système émet un bip et revient à l'écran List des dossiers. Le dossier est supprimé.

Gestion des péripériques USB

La fonction Gestion des périhériques USB vous permet de configurer les paramétres de l'imprimante et de la copie automatique pour les périhériques connectés à l'OMNINAS via les ports USB.

Paramètre de l'imprimante

Voussouspèzeactiver ou déactiver les imprimantes USB connectées dans le menu Paramètre de l'imprimante.

Remarque :

Une imprimante USB doit être connectée avant de suivre les instructions suivantes.

1. Dans le menu Accueil, selectionnez USB et cliquez sur Parametre de l'imprimante.

Toutes les imprimantes connectées sont visibles dans le menu Paramètre de l'imprimante.

1. Sélectionnez Désactiver pour une imprimante pour déspectiver la découverte de réseau.

Désactivation dune l'imprimante

Une fois qu'une imprimante est activée pour la découverte de réseau, l'imprimante est visible aux utilisateurs dans un même sous-reseau. Les utilisateurs peuvent installer l'imprimante sur leur ordinateur local. Des pilotes peuvent être nécessaires pour l'installation de l'imprimante.

Ajouter une imprimante dans un système Windows

1. Connectez l'imprimante à un port USB. Nous vous recommendons de connecter au port arrêté USB2.0. Voir Vue arrêté.
2. Connectez-vous à l'interface du web et assurez-vous que la fonction de l'imprimante n'est pas désactivée. Voir désactiver l'imprimante sur le schéma précédent.
3. Sur le menu de démarrage Windows, choisissez Appareils et Imprimantes.

Menu demarrage

1. Appuyez sur le bouton Ajouter une imprimante.

Ajouter une imprimante

1. Choisissez la seconde option: Ajouter une imprimante de réseau, sans fil ou Bluetooth.

Ajouter une imprimante de réseau

1. Recherche un nom d'imprimante commençant par le nom OMINAS. Choisissez le nom de l'imprimante puis appuyez sur le bouton Suivant.

Choisir une imprimante

1. Si Windows ne parvient pas à tracer le pilote correspondant, le message d'erreur suivant apparait, indiquant qu'il est nécessaire d'insteller le pilote.

Se connecter à l'imprimante

1. Appuyez sur OK pour continuer.

Installer le pilote de l'imprimante

1. Choisissez soit le pilote de l'imprimante avec l'assistant de l'imprimante soit installez-le à partir du pilote du disque.

Message de confirmation

Remarque :

Cette procédure peut varier sur toute système d'exploitation Windows.

Ajouter une imprimante dans un système Mac OS

1. Ouvrez les préférences du système puis appuyez sur le bouton Imprimer et Scanner.

Ouvr les préférences du système

1. Appuyez sur le bouton + à gauche puis ajoutez la nouvelle imprimante.

Ajouter une imprimante

1. Appuyez sur le bouton Windows puis choisissez le groupe en réseau KD21/KD22. Choisissez un nom d'imprimante commencing par OMNINAS (ou votre nom de KD21/KD22) puis choisissez le pilote à ajouter dans la zone de logiciel de l'imprimante. Un pilote est requis avant d'installer une imprimante.

Installer le pilote de l'imprimante

1. Choisir un pilote d'imprimante.

Choisir un pilote d'imprimante

1. Installation reussie ajoute l'imprimante à l'affichage, fin de réglage en cours.

Fin de réglage

Remarque :

Les procedures precedentes peuvent varier légèrement entre les versions du SE.

Copie automatique

Vous pouvez activer ou désactiver la copie automatique de votre SD ou USB 3.0 (port frontal) vers un dossier désigné sur l'appareil en configurant les paramètres de copying automatique. Une fois désactivé, vous pouvez insérer unurreuil USB, incluant une camera PTP, ou SD media et I'OMNINAS copie automatiquement le contenu de l'appareil source vers le dossier désigné sur I'OMNINAS.

Paramétrage de la fonction copie automatique

1. A partir du menu Accueil,CHOisissez USB puis cliquez sur Copie automatique.
2. Dans Auto copy from SD,CHOISSEZ Activer pour autoriser la fonction Copie automatique a partir d'un media SD insere.
3. Cliquez sur le dossier de destination à partir du menu déroulant puis désissez le dossier de destination. Une fois que le média SD est connecté à l'OMNINAS, les données sont copiées vers le dossier choisi.
4. Dans Auto copy from USB3.0 port,CHOisissez Activer pour autoriser la fonction Copie automatique a partir d'un apparéil USB inséré.
5. Cliquez sur le dossier de destination à partir du menu déroulant puis désissez le dossier de destination. Une fois que l'appareil USB est connecté à l'OMNINAS, les données sont copiées vers le dossier choisi.
6. Dans Auto copy from PTP* camera,CHOISSEZ Activer pour autoriser la fonction Copie automatique à partir de laamera PTP.
7. Cliquez sur le dossier de destination à partir du menu déroulant. Une fois que laamera PTP est connectée à l'appareil, les données sont copiees vers le dossier choisi.

Remarque :

Les modèles de caméras plus ancients peuvent ne pas prendre en charge cette fonction. Consultez le guide d'utilisateur de votreamera pour plus de détails.

1. Cliquez sur l'option Delete the photos from the camera automatically after auto copy completed pour effacer les medias de laamera PTP après le transfert des données.
2. Cliquez sur Sauvegarder pour terminer la configuration.

Choisir un dossier cible pour la copie automatique

Journal système

La fonction Journal dans Paramétres fournit un historique des activités du système et de l'utilitaire. La fonction Journal permet d'acceder à Effacer tous les journaux, Page suivante et Dernière page. Effacer tous les journaux supprime toutes les entrées du journal.

Pour afficher les journaux, utilisez Page suivante, Derniere page et les barres de défilament.

Consultation du Journal de sauvegarde

Effacement des journaux

Pour effacer l'historique, cliquez sur Effacer tous les journaux dans Ionglet Journal.

Sauvegarde du système

La fonction Sauvegarde vous permet d'afficher et de configurer les planifications de sauvegarde, les listes de paramétres et les journaux.

Écran Journal de sauvegarde

Paramétrage des planifications de sauvégarde

La fonction Paramètre de sauvegarde vous permet d'ajouter une sauvegarde planifiée.

1. Sélectionnez Sauvegarde et cliquez sur l'onglet Parametre de sauvegarde.
2. Sélectionnez le dossier source sur l'OMNINAS. Dans le champ description, vous pouvez ajouter une remarque pour vous aider à définir cette sauvegarde.

3. Dans le champ de Description, entrez un nom pour assigner ce travail.

4. Choisissez la destination de la sauvegarde (Périphériques externes ou un second apparéil OMINAS du même sous réseau).

Création d'une entrée de sauvégarde

Dispositifs externes:

Choisissez le dispositif externe à partir de la liste de sauvegarde vers les dispositifs externes.

Appareil OMINAS:

Cliquez sur Analyser le NAS pour rechercher un périhérique dans votre réseau.

Vouss pouze aessi entrer un nom d'hote, d'utilisateur, et le mot de passe du second apparieil.

1. Au Time of Execution, choisissez le(s) jour(s) et l'heure pour effectuer le travail.
2. Cliquez sur Confirmer pour paramétrer la sauvégarde hebdomadaire suivant la planificat ion prédéfinie.

Vouss pouvez aussi cliquer sur Backup Now pour demarrer un travail de sauvegarde.

Modification des planifications de sauvegarde

Vous pouvez utiliser Paramètres de sauvégarde pour modifier ou supprimer les planifications de sauvégarde actuelles dans la liste des tâches.

1. Cliquez sur Modifier sur une planification de sauvegarde.

L'écran Paramètre de sauvegarde apparait.

Modification d'une liste de sauvegarde

1. Modifier la planification et cliquez sur Enregistrer les parametes de sauvegarde.

Un bip sonore retentit et une invite Mise à jour des paramètres achèvee apparaît. La tâche est achèvee.

Suppression des planifications de sauvegarde

1. Cliquez sur Supprimer dans la liste Action pour supprimer une sauvegarde planifiée.
2. Une invite de confirmation apparait, cliquez sur OK pour supprimer ou sur Annuler pour revenir à la liste des paramétres de sauvegarde.

Ou

1. Cliquez sur Supprimer toute la liste pour supprimer toutes les sauvegardes planifiées.

Une invite de confirmation apparait, cliquez sur OK pour supprimer ou sur Annuler pour revenir à la liste des paramétres de sauvegarde.

Modification d'une liste de sauvegarde

Affichage des journaux de sauvegarde

Pour afficher un historique des tâches de sauvégarde, Sélectionnez l'onglet Journal de sauvégarde. Utilisez la Première page, Page précédente, Page suivante ou Dernière page pour parcourir votre historique.

Consultation du Journal de sauvegarde

Pour effacer des journaux de sauvegarde, cliquez sur Effacer le journal de sauvegarde.

Logiciel de sauvegarde Acronis

Le système OMNINAS inclut le logiciel de sauvegarde Acronis. Le logiciel vous permet de sauvegarder vos disques et fichiers, de recuperer le système et les fichiers, ou d'executer une fonction de sync.

Installez d'abord le logiciel Acronis (que vous trouvrez dans la boîte d'accessoires). Une fois le processus d'installation terminé, un didacticiel de lancement s'affiche, voir le schéma suivant.

Fonctionnalité complète du logiciel est uniquement disponible après l'activation du logiciel. Voir Lancement dans le menu principal du logiciel Acronis.

A partir de la sauvégarde et de l'onglet de récapération, vous pouze creator des sessions de sauvégardes qui vous permettent demettre à jour, d'éoperator, d'effacer et de récapération de ces sessions.

Message de sauvegarde du logiciel Acronis

Remarque :

Le logiciel Acronis prend en charge la sauvegarde des fichiers, dossiers et des lecteurs.

Sauvegarde Windows

1. Cliquez sur la sauvegarde de votre ordinateur pour entrer sur la page de sauvegarde

Ouvr les paramètres de sauvégarde Windows

1. Cliquez sur la sauvegarde des parametes pour continuer.

Sauvegarde du réglage

1. Cliquez sur Sauvegarder sur un emplacement de réseau pour afficher la page de l'emplacement du réseau.

Choisir la destination de la sauvegarde

1. Cliquez sur Naviguer pour le dossier pourCHOISIR un emplacement d'un dossier.

Choisir un emplacement de réseau

1. Choisissez le dossier cible puis cliquez sur OK.

Choisir le dossier cible

1. Entrez votre nom d'utilisateur et le mot de passage de dossier partagé KD21/KD22 puis cliquez sur OK

Entrer le nom d'utilisateur et le mot de passer

1. Confirmez les paramètres de la destination de la sauvégarde puis cliquez sur Suivant.

Confirmer la destination de la sauvegarde

1. Choisissez un mode puis cliquez sur Suivant.

Choisir un mode de sauvegarde

1. Vérifiez les paramètres de votre sauvégarde puis cliquez sur Sauvegarder les paramètres puis lancez la sauvégarde.

2. Le processus de sauvegarde commence.

Sauvegarder les paramètres et lancez la sauvégarde

1. Cliquez sur Voir les détails pour voir la progression actuelle.

Time Machine du SE Mac

Time Machine du SE Mac

1. A partir de la liste de partage,CHOISSEZ VOIRE appareil OMINAS

Lancer Time Machine

1. Le message de connexion s'affiche. Entrez votre nom d'utilisateur et le mot de passer.
2. Cliquez sur Connecter pour continuer.

La fenêtre des dossiers partages s'affiche. Notre apparéil OMNINAS est maintainant disponible comme disque externe pour Time Machine.

Entrer le nom d'utilisateur et le mot de passer

1. Ouvrez la fonction Time Machine sur le SE de votre apparéil Mac.

Voir les dossiers après connexion.

1. Cliquez sur Utiliser comme disque de sauvegarde pour continuer.

Choisir le dossier de sauvegarde

1. Choisissez le dossier cible puis cliquez sur Utiliser le disque de sauvegarde.

Choisir Dossier de réglage de sauvégarde

1. Entrez votre nom et mot de passer d'utilisateur pour le dossier partagé OMNINAS, puis cliquez sur Connecter.

Entrer le nom d'utilisateur et le mot de passer

La fonction Time Machine est maintainant activée et votre OMNINAS besoin comme disque externe.

Réglage terminé

Configuration du système

Cette section fournit des informations et des indications pour spécifique les paramétres reseau, de la date et de l'heure, redémarrer etmettre hors tension, réinitialiser pour rétabir les paramétres par défaut de la configuration d'usine et mettre à jour le firmware de votre OMINAS.

Paramétrage de la date et de l'heure

Modifiez la date et l'heure en utilisant la fonction Date & Heure. Définir le fuseau hora vous permet de désirir dans une liste de lieux. Vous pouvez définir la date et l'heure en utilisant le serveur de temps réseau (NTP) ou à partie de votre navigateur.

Pour paramétre un serveur de temps réseau (NTP)

1. Sélectionnez Paramètres et cliquez sur l'onglet Date & Heure.
2. Sélectionnez Paramétrer le serveur de temps (NTP) ... du système.
3. Entrez l'adresse URL du/des serveur(s) NTP que vous avez selectionné(s) dans les champs 1/2 du serveur NTP.
4. Cochez l'option Etalonnage pour définir un etalonnage quotidien, hebdomadaire ou mensuel.
5. Cliquez sur Enregistrer pour conserver les modifications selectionnées.

Paramètres Date & Heure

Cliquez sur Date et Heure pour définir la date et l'heure à partir de votre navigateur.

1. Sélectionnez Paramètres et cliquez sur l'onglet Date & Heure.
2. Sélectionnez Date et Heure.
3. Cliquez sur Définir la date et l'heure à partir de votre navigateur pourmettre automatiquement à jour la date et l'heure.

Ou

1. Entrez la date en cliquant sur le menu déroulant et en selectionnant la date.

2. Régler l'heure enCHOISSSANT les menus déroulants de l'heure, des minutes et des secondes.

3. Cliquez sur Enregistrer pour conserver les modifications selectionnées.

Définir l'heure et la date à partir des paramètres du navigateur

Redémarrage et mise hors tension

Redémarrer le système

1. Cliquez sur Accueil pour revenir au menu d'accueil.
2. Dans le menu Accueil, cliquez sur Redemarrer pour redemarrer votre systeme.

Menu Accueil de l'administrateur

Metre hors tension

La fonction de mise hors tension est activée via l'interface Web ou en appuyant sur le bouton d'alimentation.

Interface Web

1. Cliquez sur Accueil pour revenir au menu d'accueil.
2. Dans le menu Accueil, cliquez sur Arreter

Bouton d'alimentation

Sur le panneau frontal, appuyez sur pendant trois secondes.

Le système émet un bip et démarre le processus d'arrêt, la LED commence à clignoter en bleu (durant une minute).

Remarque :

Appuyez sur la LED d'alimentation moins d'une seconde pour désactiver la LED bleue d'état. Appuyez sur la LED d'alimentation une seconde fois (moins d'une seconde) pour activer la LED bleue d'état.

Réinitialiser pour rétablit les paramètres par défaut de la configuration d'usine

La fonction Réinitialiser rétablit le nom d'utilisateur et le mot de passer de l'administrateur et toutes les données stockées aux paramétres par défaut de la configuration d'usine. Assurez-vous d'avoir effectué une sauvégarde de vos données avant de continuer avec cette fonction.

Une fois que la Réinitialisation de tous les réglages a commencé, l'appareil renvoie à l'assistant de réglage initial. Voir Assistant OMINAS.

IMPORTANT:

La fonction de réinitialisation de l'interface Web effacera toutes les données et paramètres de préconfiguration.

Réinitialisation de l'interface Web

Cliquez sur Paramétrer sur les réglages Usine pour rétablier les paramètres par défaut de la configuration d'usine.

Écran Réinitialisation à la configuration d'usine

Réinitialisation du matériel

La réinitialisation du matériel est disponible pour effacer le nom d'utilisateur et le mot de passé de l'administrateur et restaurer les profils des paramètres par défaut du réseau (DHCP assigne automatiquement une adresse IP). Cette procédure n'efface pas les données contenues sur les disques durs.

Assurez-vous que l'OMNINAS est sous tension avant de commencer la réinitialisation du matériel.

IMPORTANT :

Le mot de passer de l'interface Web est remis à zéro (pas de mot de passer gestionnaire) par défaut.

1. Localisez le bouton Réinitialiser à l'arrière du périphérique.
2. Insérez un objet fin et appuyez sur le bouton pendant trois secondes.

Emplacement du bouton Réinitialiser

1. Àpres l'émission d'un bip sonore, relâchez le bouton.

Le système redémarre.

1. Utilisez le nom d'utilisateur par défaut (admin)/mot de passer (pas de mot de passer) pour vous connecter au mode de gestionnaire. Voir Connexion de votre OMNINAS.

Mise à jour du firmware

La mise a jour du firmware permet de facilement mettre a jour le firmware du système.

ATTENTION :

Ne mettez pas hors tension ou ne débranchez pas le cordon d'alimentation pendant la mise à jour du firmware pour éviter d'endommager le système.

Avant de commencer, tléchargez la dernière version du firmware sur le site suivant :

http://global.Shuttle.com/download/download

À partir du site d'assistance, Sélectionnez vous type d'OMNINAS et la mise à jour respective de votre firmware. Téchéchargez-le dans un dossier local. Le fichier du firmware est placé dans un format compressé. Il n'est pas nécessaire de décompresser le fichier.

1. Dans Settings, Sélectionnez l'onglet Mise à jour du firmware, cliquez sur Parcourir pour sélectionner une image de firmware (préalablement téléchargeé du site d'assistance de Shuttle).
   Une fenêtre de l'explorateur Windows s'ouvre.
2. Naviguez jusqu'au dossier contenant le nouveau firmware. Sélectionnez le nouveau firmware et cliquez sur Ouvrir.
3. Cliquez sur Mettre a jour pour commencer le processus de mise a jour.

Écran de mise à jour du firmware

Si l'image du firmware selectionnée est plus ancienne ou a la même version que le firmware actuel, une invite apparait pour confirmer la mise à jour.

Remarque :

Ne décompresse pas les fichiers du nouveau firmware. Le fichier empaqueté est nécessaire pour la procédure de mise à jour du firmware.

Services d'application

Cette section vous présente des informations sur les applications spécifiques de réglage, incluant: le FTP Server, le serveur iTunes, le téléchargement BT, l'accès à distance et le serveur Média.

FTP Server

La fonction de FTP Server vous permet d'activer ou de désactiver la fonctionnalité ftp vers l'OMNINAS. Paramétrz l'intervalle des ports et désisissez le nombre maximum de clients autorisés pour vous connecter avec les normes FTP.

Le service est disponible uniquement une fois que l'OMNINAS a ete autorise.

Paramétrer le FTP Server

Ecran du FTP Server

1. Dans Paramétres,CHOISSEZ I'onglet FTP Server.

2. Cochez l'option Enable FTP Service.

3. Cochez Report External IP in FTP Passive Mode pour autoriser l'OMNINAS à ouvrir un port dynamique et transmettre au client FTP l'adresse IP du serveur FTP.

4. Dans le champ Maximum number of clients connectionCHOISSEZ le nombre maximum de concurrents telechargeant les fichiers.

5. Dans le champ Maximum speed limitation on Upload, entrez la limite de vitesse de transfert* en kilobits par seconde.

6. Dans le champ Maximum speed limitation on Download, entrez la limite de vitesse de transfert* en kilobits par seconde.

*Un可以选择 chiffres de '0' désigne la vitesse illimitée de transfert.

1. Pour le FTP à distance, vous doivent assigner un port d'envoi au port numéro 21 et aussi désirir l'intervalle comprise entre 55552 et 55559 sur le routeur.

Le service FTP est maintainant configuré sur votre apparéil OMINAS. Vous pouvez utiliser la fenêtre de l'explorateur ou le logiciel pour acceder à votre FTP Server.

Remarque :

Votre routeur doit etre configuRe pour le transfert de port.

IMPORTANT:

Pour éviter l'accès non autorisé de votre OMNINAS, protégez chaque utilisateur et les comptes de gestionnaires enregistrés sur votre OMNINAS avec un mot de passée fort avant de paramétrer l'accès à distance avec le FTP Server. Le service FTP est accessible avec un URL, qui peut potentiéllement autoriser des utilisateurs malintentionnés à tenter d'acceder à vos fichiers à moins que chaque utilisateur ne soit protégé par un mot de passée fort.

Remarque :

Si vous receivez une erreur et ne parvenez pas à vous connecter à internet, vous pouvez configurer le transfert de port. Reportez-vous au guide de l'utilisteur du routeur pour plus d'informations sur le transfert de port.

Si vous utilisez un serveur mandataire, vérifie que vous voyagez si la configuration du serveur mandataire peut éviter une connexion à distance.

Acceder au FTP Server

Avant d'acceder au service FTP de votre OMNINAS, vous doivent paramétre et enregistrer le service avec le menu des paramètres. Voir Paramétrer le FTP Server.

1. A partir de votre bureau; ouvrez une fenêtre d'explorateur.
2. Dans la barre d'adresse, entrez ce qui suit: ftp://hostname.omninas.net, où vous nom d'hote est le nom donné à votre apparéil. Voir Paramètres -> À propos.

Acceder au FTP Server

1. Si vous service FTP requiert une authentification d'utilisateur; un message s'affiche. Entrez le nom d'utilisateur et le mot de passage de l'utilisateur autorisé. Voir Partager -> Liste des utilisateurs pour une liste des utiliserés autorisés.

Demande d'authentication

1. Les fichiers partages disponibles sont affichés sur votre navigateur de web.

TéléchargeMENT BT

OMNINAS prend en charge le téléchargement de torrents partages. En utilisant Telechargement BT, vous pouvez ajouter des tâches et vous pouvez les télécharger via l'OMNINAS.

Paramétrage des téléchargesments BT

1. Dans Téléchargement BT, Sélectionnez Paramètre BT.

Sélection des télécharges BT

1. Cochez l'option Activer Téléchéignment BT.

Remarque:

Si vous désactivez Téléchargement BT, tous les téléchangements deviennent inaccessibles. ÀpRES avoir activé de nouveau Téléchargement BT, la liste des téléchangements devient accessible.

1. Dans Paramètre de la période de téléchargement, Sélectionnez l'option (Toujours/Plage horsaire du téléchargement quotidien) pour indiquer quand le téléchargement peut avoir lieu.

Toujours: le téléchargement peut commencer à tout moment.

Activation des télécharges BT

Plage horsire du tetechargement quotidien: le tetechargement peut uniquement avoir lieu pendant la plage horsaire indiquee. Choisissez entre PlanificationA, PlanificationB, et/ou PlanificationC pour configurer le periode de debut et de fin à laquelle le tetechargement peut avoir lieu.

Activation des télécharges BT

1. Sélectionnez une période et cliquez sur Enregistrer pour conserver les modifications.

Avant de commencer des télécharges, vous pouze définir les paramètres de Téle-chargement BT.

Configuration des préférences

Les téléchargesments BT vous permettent de spécifique la vitesse maximale autorisée de la bande passante simultanée pour l'OMNINAS. La vitesse maximale est calculée en divisant la quantité de données chargeses par la quantité de données téléchargeé.

Permet de définir le dossier de téléchargement par défaut, le port TCP entrant, le chiffrement, la fréquence d'actualisation et la banque passante totale.

1. Dans Téléchargement BT, cliquez sur pour ouvrir le menu des paramétres.

Écran du téléchargement BT

1. Cliquez sur Preférences pour ouvrir l'écran Préférences.

Écran Paramètres

1. Dans l'écran Préférences, établissez les paramètres suivants :

2. Télecharger dans : Sélectionnez le dossier par défaut pour enregistrer les téléchargements.

3. Demarrer les transferts ... : Sélectionnez pour commencer à télécharger des que l'entrée est ajoutée.
4. Réseau : définissee le port TCP (par défaut : 51413).

Remarque :

Si vous modifiez le port TCP, assurez-vous que le nombre du port n'est pas bloqué par votre pare-feu/routeur.

• Chiffrement : définissez cette option pour activer les transferts de données non chiffrées.
• Bande passante ... limitee : definissez les vitesses de telechargement et chargement. 500 KB/s est la vitesse maximale.

Alternative, you could define the parametres in selectionnant Vitesse totale de telchargement ou Vitesse totale de chargement dans l'écran Paramétres.

• Client Web : définissez la fréquence d'actualisation pour le client Web.

Écran Préférences

1. Cliquez sur Enregistrer pour continuer ou sur Annuler pour revenir au menu Tetecharge ment BT.
2. Dans Vitesse totale de téléchargement, définissee la vitesse de téléchargement. 0 signifie vitesse illimitée. 500 KB/s est la vitesse maximale.
3. Dans Vitesse totale de chargement, définissez la vitesse de chargement. 0 signifie vitesse illimitée. 500 KB/s est la vitesse maximale.
4. Dans Trier par, selectionnez le critère utilisé pour afficher les téléchargesements (par défaut : Nom).

Téléchargement de fichiers

1. Pour télécharger des fichiers en utilisant Telechargement BT, cliquez sur pour ouvrir l'écran de selection des fichiers.

Ouverture de Sélection des fichiers

L'écran de sélection des fichiers apparait.

1. Cliquez sur Choisir des fichiers et selectionnez un fichier partagé sur votre lecteur local.

2. Cliquez sur Charger pour ajouter le fichier au volet des tâches ou cliquez sur Annuler pour revenir à Téléchargement BT.

Ouverture de Sélection des fichiers

Gestion de fichiers

Vous pouvez afficher l'etat et gerer les fichiers tléchéges en selectionnant les boutons de fonction dans le volet des tâches de tléchégement.

Menu Gestion de fichiers

Identification de la vue arrête

ÉLÉMENT ICÔNE DESCRIPTION
1 Oùvre l'écran de sélection des fichiers
2	Supprime le fjchier sélectionné de la liste des tâches
3	Met en pause le téléchargement sélectionné
4	Reprend le téléchargement sélectionné
5	Met en pause tous les téléchangements
6	Rerend tous les téléchangements
7	Oùvre le volet de l'inspecteur
8	Définir les préférences
9 Barre de progression du téléchargement
10	Rependre etmettre en pause le téléchargement en cours

Zone de partage

La fonction Zone de partage vous permet de configurer l'accès à distance de votre OMNINAS en utilisant un nom de Domaine.

Paramétrage de Zone de partage

Pour activer l'accès à distance, suivre la procédure suivante :

1. Sélectionnez Zone de partage pour ouvrir l'écran Paramètres de la zone de partage.

Menu Zone de partage

1. Dans le paramètre Zone de partage, Sélectionnez « on » pour activer la fonction Zone de partage (accès à distance).
2. Dans le champ Nom de l'hôte, entrez le nom d'hôte pour votre serveur. Il s'agit du nom enregistré (nom unique) qui identifie votre OMINAS.
3. Dans le champ Mot de passer, entrez un mot de passer pour votre serveur. Entrez à nouveau le mot de passer dans le champ Mot de passer (Confirmer).
4. Définissez le numéro de transfert du port (par défaut : 3200). Le paramètre du port est compris entre 3200 et 6400.

Configuration des paramètres de la zone de partage

IMPORTANT:

Assurez-vous que le port est ouvert si vous selectionnez un numéro de port qui n'est pas un número de port par défaut. Le port doit transférer vers l'IP LAN fixe de l'OMNINAS, afin que la connexion vers le service de Zone de partage soit possible. Assurez-vous que le port est ouvert si vous définissez un numéro de port qui n'est pas un numéro de port par défaut.

1. Cliquez sur Enregistrer pour enregistrer. Le message suivant apparaît une fois que le processus d'enregistrement est achéve avec succès.

Configuration de la Zone de partage

Accès à la Zone de partage

La Zone de partage garde vos fichiers partages et supports multimédias prêts et disponibles via toute connexion Internet. Il vous suffit de vous connecter pour acceder à tous vos dossiers partages.

Remarque :

Pour utiliser la Zone de partage, créez tout d'abord un utilisateur. Le nom d'utilisateur et le mot de passer sont utilisés pour vous connecter à la fonction.

1. Ouvrez une page Web et saisissez l'adresse suivante :

http://www.omninas.net

L'écran suivant apparait.

Entrez le nom de votre périphérique

1. Dans le champ Nom du périphérique, saisissez le nom de l'hote tel que définis dans le paramètre Zone de partage. Se reporter à Zone de partage.

Remarque:

Il n'est pas nécessaire d'entrez l'extension omninas.net dans le champ du nom d'hote.

Remarque:

Si vous entrez une erreur du nom d'hôte/ mot de passer plus de 4 fois. Share Box verrouillera votre entrée avec le message d'erreur. Veuillez entraer votre nom d'hôte/mot de passer puis enter-le à nouveau 10 minutes plus tard.

1. Cliquez sur Connecter pour continuer.

La page de connexion de la Zone de partage apparait, se reporter à la figure suivante.

Écran de connexion de la Zone de partage

1. Entre le nom de connexion (Login) et le mot de passage du profil défini dans Gestion du partage. Se reporter à Ajout d'utilisateurs.

Vous pouvez aussi vous connecter à la Zone de partage en saisissant le nom d'hôte et le nombre de port assigné, se reporter à l'exemple suivant:

[hostname].omninas.net: [numéro de port] (ou l'information entre [] représenté les paramètres de votre périphérique.

Une fois la connexion réussie, votre périphérique OMINAS et les contenus partagés s'affichent. Se reporter à la figure suivante.

Écran de connexion de la Zone de partage

Ce qui suit est une description des menus rencontres dans les menus Zones de partage à distance.

Écran d'accès à distance de la Zone de partage

Certain éléments du menu sont uniquement actifs après avoir selectionné un fichier ou une image.

Fichiers télécharges

Cette section presente des informations de téléchargement de votre serveur en utilisant la fonction Share Box.

1. Connectez-vous dans le serveur Share Box, voir Accès à la Zone de partage.
2. Dans dossiers,CHOISSEZ le dossier de destination a telecharger.
3. Dans le menu principal,CHOISSEZ Transferrer pour ouvrir le menu Telechargement.

Télécharger les fichiers sur Share Box

1. Cliquez sur Browse pour ouvrir une fenetre d'explorateur sur votre bureau.

Rechner un fichier.

1. Choisissez le fichier que vous souhaitez télécharger.

Choisir un fichier

1. L'écran de téléchargement apparait, cliquez sur Send pour terminer le processus de télé-chargement. Vous pouvez aussi cliquer sur l'icone Annuler pour annuler le téléchargement.

Terminer le téléchargement

Télécharger des fichiers

Cette section presente des informations de téléchargement d'un fichier vers votre serveur en utilisant la fonction Share Box.

1. Connectez-vous dans le serveur Share Box, voir Accès à la Zone de partage.
2. Dans Dossiers,CHOISSEZ le dossier source contenant les fichiers a telecharger.
3. Dans la liste de fichiers,CHOISSEZ le fichier source.
4. Dans le menu principal, choisissez Télecharger pour commencer le téléchargement.

Le téléchargement commence et le fichier se télécharge vers le dossier choisi de votre PC.

Terminer le processus de téléchargement

Serveur média

Paramétrer Serveur Média

La fonction Serveur media offre l'accès à votre bibliothèque multimédia. La bibliothèque se situe sur le dossier «Disque» sur l'OMNINAS. Une fois activée, tous les clients du même sous-reseau peuvent acceder et utiliser les multimédias.

Pour activer Serveur media:

1. Dans Serveur media, cliquez sur l'onglet Serveur media.
2. Dans l'option Serveur media choisissez Demarrer pour activer la fonction Serveur media.
3. Cliquez sur Sauvegarder pour terminer le réglage.

Paramétrer Serveur média

1. Cliquez sur Media Box pour ouvrir une fenêtre de navigateur et afficher votre Serveur média actif OMNINAS.

Serveur média sur Twonky Server

Remarque :

Avant de commencer, assurez-vous que le port 9010 est ouvert et a ete envoye a vaue routeur avant d'activer le service Twonky.

Pour désactiver Serveur média:

1. Dans Serveur média, cliquez sur l'onglet Serveur Média.
2. Dans l'option Serveur media choisissez Arreter pour désactiver la fonction Serveur media.
3. Cliquez sur Sauvegarder pour terminer le réglage.

Twonky Server

Un Twonky server offre des produits de consommation, des yeux pour consoles, des smartphones, et autres appareils activés DLNA- avec accès au réseau à ce type de contenu comme les photos, la musique et les videos avec un réseau. Il fonctionne comme un opérateur de réseau, en cataloguant centralement les containus stockés sur les appareils connectés au réseau. Il rend l'accès aux containus plus simple et plus pratique. Il existe aussi une autre application, Twonky Beam, qui rend portable le contenu des smartphones, tablettes et autres appareils mobiles.

Ce document déscrit la configuration de cette nouvelle fonctionnalité de Twonky server et montre de plus simples utilisations.

Pour lancer le Twonky server:

1. Dans le Serveur média, cliquez sur Media Box pour ouvrir une fenêtre de navigateur et afficher le Media Box server d'OMNINAS.

Paramétrer Serveur média

1. Media Box server s'affiche comme indiqué sur l'image suivante.
2. Media Box d'OMNINAS offre des menus de visionnage de votre video, musique et bibliothèque de photos.

Serveur media sur Twonky Server

Pour visionner votre bibliothèque video:

1. A partir de l'écran d'accueil, cliquez sur le menu Video.
2. A partir de la partie gauche de l'écran, cliquez sur le menu myTwonky pour visionner votre bibliothèque.
3. A partir de la partie gauche de l'écran, cliquez sur le menu Playlists pour visionner vos fichiers de listes d'écoute définis.

Pour visionner votre le menu de musique:

1. A partir de l'écran d'accueil, cliquez sur le menu Musique.
2. A partir de la partie gauche de l'écran, cliquez sur le menu myTwonky pour visionner votre bibliothèque.
3. A partir de la partie gauche de l'écran, cliquez sur le menu Playlists pour visionner vos fichiers de listes d'écoute définis.

Pour visionner votre bibliothèque de photos:

1. A partir de l'écran d'accueil, cliquez sur le menu Photo.
2. A partir de la partie gauche de l'écran, cliquez sur le menu myTwonky pour visionner votre bibliothèque.
3. A partir de la partie gauche de l'écran, cliquez sur le menu Slideshow pour visionner vos fichiers de listedes d'écoute définis.

Configurer les paramètres Twonky

Le menu des paramètres vous permet de visionner l'état de Media Box, de configurer les paramètres de réglage, de configurer les paramètres de partage, d'activer la fonction agregée, et de configurer les paramètres avancés de serveur.

A partir de l'écran d'accueil, cliquez sur le menu Paramétres -> Paramétres avancés.

L'écran de l'écran s'affiche. A partir du menu de paramètres d'État, vous pouze voir les statistiques de bibliothèque de myTwonky, votre profil connecté, et les informations détaillées du matériel.

Etat de Media Box

Pour configurer le réglage:

1. A partir de l'écran d'accueil, cliquez sur le menu Paramètres -> Paramètres avancés.
   A partir du menu de paramètres avancés, vous pouze sécuriser les pages de réglage, synchroniser la bibliothèque multimédia, compiler les dossiers, paramétrer des intervalles de scan des médias, et activer la fonction de redémarrage.

Paramètres de réglage de Media Box

Pour configurer le partage:

1. A partir de l'écran d'accueil, cliquez sur le menu Paramétres -> Partage.
   A partir des dossiers partages, vous pouze désir un serveur supplémentaire dans votre réseau pour le rendre disponible à travers votre bibliothèque, activer le partage de nouveaux médias, et voir la liste des serveurs agrégés de votre réseau qui sont aussi synchronisés avec votre Media Box.

Paramètres de partage de Media Box

Pour activer le Regroupement:

1. A partir de l'écran d'accueil, cliquez sur le menu Paramètres -> Regroupement.
   A partir du menu Agrégation, vous pouvez activer la collection de medias à partir d'autres Twonky Servers dans votre réseau. Il existe trois types de modes de collection des medias: Ignorer (par défaut), Regrouper, et CopieAuto

Agrégation de Media Box

MODE DESCRIPTION
IGNORER (PAR DÉFAUT)	CHOISISSEZ CECI POUR NE RIEN FAIRE AVEC LES SERVEURS RÉCÉMMENT DÉCOUVERTS.
REGROUPER	CHOISISSEZ CECI POUR LISTER TOUS LES CONTENUS AGRÉGES SANS COPIER LES FICHIERIS.
COPIEAUTO	CHOISISSEZ CECI POUR COPIER TOUS LES CONTENUS SUR VOitre OMNINAS À PARTIR DES SERVEURS RÉCÉMMENT DÉCOUVERTS.

Pour configurer les Paramètres avancés:

1. A partir de l'écran d'accueil, cliquez sur le menu Paramétres -> Paramétres avances. L'écran d'Avancé s'affiche. A partir du menu de paramétres avances, vous pouze sécuriser les pages de réglage, synchroniser la bibliothèque multimédia, compiler les dossiers, paramétrer des intervalles de scan des médias, et activer la fonction de redémarrage.

Paramétres avances de réglage de Media Box

MODE DESCRIPTION
compte myTwonky.com Utilisez cette fonction pour vous déconnecter de Media Box.
Améliorer mon expérience	Activez cette option pour autoriser le partage des informations avec Twonky.
Dossiers de compilation	Utilisez cette fonction pourCHOISIR les dossiers àdéfinir comme échantillons de com-pilation de musique.
Intervalle de nouvelle analyse	Utilisez cette fonction pour paramétrer le comportement du rescan du nouveau contenu. Choisissez la valeur 0 pour désactiver le rescan. Paramétrez la valeur (en minutes) en une valeur positive pourdéfinir la période d'espace entre les scans. Paramétrez la valeur à -1 pour activer la détction automatique du nouveau contenu.
Redémarrer lors de chan-gements réseau	Utilisez cette fonction pour activer ou déactiver le démarrage dynamique du serveur quand des modifications de paramètres NIC se produit.
Journalisation	Utilisez cette fonction pour activer la connexion à Media Box. Cliquez sur View Log File pour consulter le journal d'activité. Cliquez sur Clear Log File pour effacer le journal d'activité.
Maintenance du serveur	Utilisez cette fonction pour redémarrer le serveur, rescanner le contenu des dossiers, remettre à zéro par défaut ou effacer le cache.

1. Cliquez sur Enregistrer les modifications pour sauvegarder les parametes de la nouvelle configuration. Ou cliquez sur Annuler pour effacer les parametes sans sauvegarder.

Serveur iTunes

Le service offre l'accès au dossier iTunes sur OMNINAS. En activant cette fonction, les clients d'un même sous-reseau peuvent acceder au contenu avec l'application iTunes sur leur ordinaireur.

1. Dans Paramétres,CHOISSEZ I'onglet Serveur iTunes puis cliquez sur on pour activer le service de serveur de iTunes.

Selectionnez off pour désactiver le service.

1. Cliquez sur Save pour conserver les modifications.

Réglage du serveur iTunes

1. Sur votre ordinateur, ouvrez l'application iTunes.

OMNINAS est disponible dans la bibliothèque partagée.

1. Cliquez sur voite appareil OMNINAS.Dans laiste de choix,choisissez un fichier a dire.

OMNINAS pour Android

L'application OMNINAS pour Android vous dote d'un accès WAN ou LAN à votre périphérique OMNINAS. Pour commencer à utiliser cette fonction, teléchargez l'application et établissez une connexion à votre périphérique.

Installation de l'application

L'application OMNINAS est disponible pour être téléchargeée depuis le marketplace de Google Play. Sélectionnez Google Play et recherche l'OMNINAS. En téléchargeant l'application, vous pouze avoir accès à vos fichiers multimédias partages directement via votre téléphone Android.

Remarque :

Avant de pouvoir acceder à l'application Android, vous devrez configurer la Zone de partage dans votre OMNINAS et ajouter au moins un profil d'utilisateur.

Vue d'ensemble

Il est possible d'acceder à Aide et À propos de à partir de l'écran principal de connexion de l'application OMINAS. Un fonction Vider le cache est également disponible à partir de cet écran.

Remarque :

la disponibilité de ces menus varient d'un périhérique à l'autre.

1. Cliquez sur OMNINAS sur l'écran de votre périphérique.

Selection de l'OMNINAS

L'écran de connexion apparait.

Affichage du menu connexion

1. Appuyez sur le bouton Menu de votre périhérique pour faire apparaitre l'écran suivant.

Affichage du menu Aide

1. Cliquez sur un besoin du menu pour ouvrir l'information correspondante.

Aide: affiche la documentation d'aide de l'application OMNINAS (format texte).

À propos de : affiche le numéro de version et les informations relatives à la licence de l'application.

Vider le cache : vide le cache accumulé du logiciel.

Connexion d'un OMNINAS

Vous pouvez vous connecter à votre OMNINAS en utilisant l'une des deux options suivantes : WAN ou LAN. WAN utilise la configuration DDNS pour étabir une connexion. LAN nécessite que I'OMNINAS soit dans le même sous-reseau que votre connexion actuelle.

Ajouter un périphérique WAN

1. Cliquez sur OMNINAS sur I'ecran de suaive periphérique.

Selection de l'OMNINAS

L'écran de connexion apparait.

Écran de connexion WAN

1. Dans WAN, cliquez sur le cadre ouvert et entrez le nom du serveur. Il s'agit du nom d'hote tel que definite dans la Zone de partage.

2. Cliquez sur Iicone pour ajouter le periphérique.

3. L'écran de connexion apparait. Entrez le nom d'utilisateur et le mot de passer tels que définis dans le Partage.
4. Cliquez sur Connexion pour continuer ou sur Annuler pour revenir au menu precedent.

Connexion WAN

La connexion LAN est établie. Notre apparéil est connecté à distance avec votre téléphone Android. Voir menus principaux.

Ajouter un périphérique LAN

Remarque :

Pour ajouter un périhérique LAN via l'application, vous doivent connecter avec OMINAS en utilisant un commutateur ou un routeur. Se reporter à Connecter à un commutateur ou un routeur.

1. Cliquez sur OMNINAS sur votre écran.

Selection de l'OMNINAS

L'écran de connexion apparait.

Écran de connexion LAN

1. Dans LAN, sélectionnez un périhérique dans la liste disponible. Il s'agit du nom d'hôte tel que défini dans Paramètres.
2. L'écran de connexion apparait. Entrez le nom d'utilisateur et le mot de passer tels que définis dans le Partage.
3. Cliquez sur Connexion pour continuer ou sur Annuler pour revenir au menu precedent.

connexion LAN

La connexion LAN est établie. Voitre périhérique est connecté à distance à votre téléphone Android. Se reporter à Menu principaux.

Menus principaux

Parmi les fonctions sur l'écran principal Liste des NAS figurent les suivantes : Page précédente, Téléchargement, Modifier, Ajouter un dossier et Sélectionner.

Écran principal Liste des NAS

Fonctions de l'écran principal Liste des NAS

Iconé ÉLEMENT DESCRIPTION
	Page précédente Permet d'accéder à la page précédente.
	Télécharger Permet d'accéder au téléchargement.
	Modifier Permet d'accéder à la modification des fonctions des outils d'édition.
	Ajouter un dossier Permet d'accéder à l'ajout de dossier.
	Sélectionner Permet la sélection de fichiers ou de dossiers.

Fichiers document

Pour ouvrir tout fichier document :

1. Sur l'écran principal Liste des NAS, cliquez sur Document.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour l'afficher automatiquement.

Ouverture de fichiers document

Fichiers photo

Pour ouvrir des fichiers photo :

1. Sur l'écran principal Nombre des NAS, cliquez sur Photo.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour l'afficher automatiquement.

Ouverture de fichiers Photo

Publication sur Facebook

Pour publier une photo sur Facebook :

Remarque :

Il est nécessaire de disposer d'un compte Facebook.

1. Cliquez et restez appuyé sur un fichier photo.

Selection d'un fichier photo

1. Un écran apparait.
2. Cliquez sur Partager sur Facebook pour ouvrir l'écran de connexion de Facebook.

Partage d'un fichier photo

1. Connectez-vous sur votre compte Facebook pour continuer.

Remarque :

La fonction de partage Facebook s'installe automatiquement sur Facebook si elle n'est pas déjà installée.

Connexion à Facebook

1. ÀpRES vous être correctement connecté, votre photo est publiée sur Facebook.

Fichiers video

Pour ouvrir des fichiers video :

1. Sur l'écran principal Nombre des NAS, cliquez sur Video.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour le dire automatiquement.

Ouverture de fichiers video

Fichiers de musique

Pour ouvrir des fichiers de musique :

1. Sur l'écran principal Liste des NAS, cliquez sur iTunes.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour le dire automatiquement.

Ouverture de fichiers de musique

BT

Les fichiers BT sont disponibles uniquement après leur téléchargement.

Pour ouvrir Torrents:

1. Dans la liste NAS du menu principal, tapez sur Torrents.
2. Tapez sur n'importequel sous-dossier a consulter.Ouvrez-le.
3. Tapez sur un fichier pour le dire.

Ouverture de Torrents

Acceder à un dossier privé

1. Ouvrez l'écran de connexion et choisissez l'appareil NAS.
2. Tapez sur le dossier privé de la liste pour l'ouvrir.
3. Tapez sur un fichier dans le dossier privé pour y acceder.

Acceder à un dossier隱私

Remarque :

Voudevez creer le dossier et assigner les permissions de securite de l'interface web avant d'acceder au dossier depuis l'application du mobile.

Chapitre 5

OMNINAS pour iOS

L'application OMNINAS pour iPhone vous permet d'acceder à votre périphérique OMNINAS Cliquez sur cette application pour acceder à l'écran principal Liste des NAS. Parmi les fonctions presents sur cet écran figurent À propos de, Aide, Avancé, Lien local et Lien distant.

L'application OMNINAS peut être téléchargee sur votre iPhone, depuis App Store. Sélectionnez l'application OMNINAS et suivez les instructions pour télécharger l'application.

Remarque :

Avant de pouvoir acceder à l'application iOS, vous devrez configurer la Zone de partage dans votre OMNINAS et ajouter au moins un profil d'utilisateur.

Menus principaux

Cette section présente les éléments du menu de l'application OMINAS pour un périphérique iOS.

Écran principal Liste des NAS - Connexion à distance

Fonctions de l'écran principal Liste des NAS

ICONE ÉLÉMENT DESCRIPTION
i	À propos de Fournit des informations sur la version et la licence.
?	Aide Fournit des informations générales sur les fonctions de l'OMNINAS.
	Avancé Permet de modifier les paramètres de configuration manuelle.
	Lien local	Permet de se connecter à des périhériques situés dans le même sous-ré-seau que votre périhérique intelligent.
	Lien distant	Permet de se connecter à des périhériques en utilisant une connexion à dis-tance (le service Zone de partage doit être activé).

Connexion à votre OMNINAS Ajout d'un périphérique distant

Pour modifier les paramètres de la configuration du lien distant, sur l'écran principal Liste des NAS :

1. Cliquez sur Lien distant au bas de I'ecran.
2. Dans Mon NAS, entrez le nom d'hote tel qu'enregistré dans les services Zone de partage.
3. Nom d'utilisateur/Mot de passer : nom/mot de passage enregistrés comme profil d'utilisateur défi ni.
4. Entrez le nom d'utilisateur et le mot de passer, le nom d'utilisateur et le mot de passer enregistré pour un profil d'utilisateur défini.
5. Cliquez sur Terminate pour ajouter le périhérique. Vous pouvez Annuler pour returner à la liste des NAS.

Ajout d'un périphérique distant

Le péripérisque distant ajoute apparait dans la liste des NAS.

Connexions à distance disponibles

Ajout d'un périphérique local

Remarque :

Pour ajouter un périhérique local via l'application, vous doivent connecter votre OMNINAS en utilisant un commutateur ou un routeur. Se reporter à Connecter à un commutateur ou un routeur.

Pour modifier les paramètres de la configuration automatique, sur l'écran principal Liste des NAS : Vous pouvez étabir la connexion à votre OMINAS par WAN ou LAN. L'option LAN fournit une liste des péripériques disponibles dans le même sous-reseau que celui de votre péripérique intelligent actuel.

Écran List des NAS

1. Cliquez sur Lien local au bas de I'ecran.

2. L'écran de Configuration automatique apparait. Sélectionnez un périhérique disponible.

Selection d'une connexion locale

1. Dans la fenêtre contextuelle de connexion, entrez le nom d'utilisateur et le mot de passeteels que définis dans le partage.

Écran de connexion locale

Si la connexion est établie, une coche apparait à côté du périhérique sélectionné.

Connexion réussie

1. Cliquez sur Terminé pour continuer.

La nouvelle connexion apparait dans la liste sous les péripériques NAS disponibles.

Connexions locales dispensibles

Configuration

Pour modifier les paramètres de la configuration manuelle, sur l'écran principal Liste des NAS :

1. Cliquez sur Avancé en bas de l'écran.
2. Entrez l'information nécessaire.
3. Cliquez sur Terminate et sur OK pour terminer les modifications ou sur Annuler pour returner à la Liste des NAS.

Modification des paramètres de configuration manuelle

Ouverture de fichiers document

Pour ouvrir tout fichier document :

1. Sur l'écran principal Nombre des NAS, cliquez sur un fichier document.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour l'afficher automatiquement.

Ouverture d'un fichier document

Remarque :

En cliquant sur Modifier, vous pouvez acceder aux fonctions Renommer, Copier, Déplacer et Télécharger.

Visualisation de fichiers film

Pour ouvrir tout chier lm ou video :

1. Sur l'écran principal Liste des NAS, cliquez sur un chier video.
2. Cliquez sur un sous-dossier pour afficher les chiers si nécessaire.
3. Cliquez sur un chier pour le litre automatiquement.
4. Cliquez sur Terminate pour revenir au menu.

Ouverture de fichiers film

Remarque :

En cliquant sur Modier, vous pouvez acceder aux fonctions Renommer, Copier, Déplacer et Télécharger.

Visualisation de fichiers photo

Pour ouvrir tout fichier photo :

1. Sur l'écran principal Liste des NAS, cliquez sur le fichier principal Images.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour visualiser automatiquement les photos, une par une.
4. Cliquez sur Voir tout pour visualiser toutes les photos. Cliquez sur Terminate pour visualiser les photos une par une.
5. Cliquez sur le nom du fichier sur l'écran supérieur gauche pour revenir au dossier de fichiers.
6. Cliquez sur la barre oblique [/] pour revenir à la Liste des NAS.

Publication sur Facebook

Pour publier une photo sur Facebook :

Remarque :

Il est nécessaire de disposer d'un compte Facebook.

1. Sur l'écran Liste des NAS, Sélectionnez votre périhérique et cliquez pour vous connecter.
2. Cliquez sur Modifier sur l'écran supérieur. Une icône entourée de rouge apparait à côté de chaque fichier photo. Sélectionnez et cliquez sur un fichier photo.
3. Sélectionnez l'image à utiliser.
4. Un écran de menu s'ouvre, cliquez sur Partager.

Partage de photos

1. Cliquez sur Facebook.

Partage d'une photo sur Facebook

1. Connectez-vous sur Facebook si vous y etes invite.

Remarque :

La fonction de partage de Facebook s'installé automatiquement sur Facebook si elle n'est pas déjà installée.

1. Vote photo est publiée sur Facebook.

Acceder à un dossier privé

1. Ouvrez la liste NAS de l'écran de connexion etCHOISSEZ I'appareil NAS.
2. Tapez sur le dossier privé de la liste pour l'ouvrir.
3. Tapez sur un fichier dans le dossier privé pour y acceder.

Acceder à un dossier privé

Remarque :

Voudevez creer le dossier et assigner les permissions de sécurité de l'interface web avant d'acceder au dossier depuis l'application du mobile.

Chapitre 6

Résolution des problèmes

Résolution des problèmes

En cas de problèmes d'interface ou de matériel, les informations suivantes sont fournies pour vous aider à résoudre la plupart d'entre eux.

Des ressources et des informations supplémentaires sont également disponibles pour les utilisateurs sur le site Web suivant. N'hésitez pas à utiliser ces ressources et à contacter le personnel d'assistance de Shuttle si nécessaire.

Site Web de l'OMNINAS : http://global.shuttle.com/main/index

Q

J'ai oublie le nom d'utilisateur et le mot de passé de l'administrateur.

A

• Utilisez une longue épingle fine pour appuyer sur le bouton de réinitialisation à l'arrête du périhérique NAS. Se reporter à Redémarrer le système.
• Utilisez le nom d'utilisateur par défaut (admin) /mot de passer par défaut (pas de mot de passer) pour entrer en mode administrateur.

Q

Je ne peux pas trouver le périphérique NAS après la configuration.

A

Effectuer ce qui suit :

1. Debranchez le cable LAN puis reconnectce-ile. Passez à l'etape 2 si le problème n'est pas résolu.
2. Etablissez les paramètres TCP/IP de votre PC sur DHCP pour obtenir une adresse IP automatique.
3. Appuyez sur le bouton d'alimentation pendant quatre (4) secondes pour arreter le périhérique NAS. Attendez que le système s'arrête complètement (10 secondes), puis appuyez de nouveau sur le bouton d'alimentation pour réinitialiser l'OMNINAS.

Ct t t

Q

Mon NAS s'est arrêté de manière inattendue. Que se passé-t-il?

A

1. Assurez-vous que le périphérique NAS est situé dans un espace bien aéré, le périphérique NAS s'arrête lorsque la température du HDD est supérieure à 62^ .
2. Assurez-vous que le ventilateur du dispositif NAS fonctionne toujours. Le ventilateur est conçu pour fonctionner avec plus de puissance si la température augmente.
3. Le périphérique NAS ne prend pas en charge les anciens HDD non équipés d'un contrôle de tempé- rature INTELLIGENT. (contrôleur de température INTELLIGENT requis).

Q

Je crois que mon port USB n'a pas bien fonctionné. Qu'est-ce que je peux faire?

A

Assurez-vous que la consommation d'énergie des périphériques/concentrateurs USB ne dépasse pas la limite maximale spécifiée. Si nécessaire, fournisse une alimentation externe en cas de lecteur USB qui exige plus de puissance.

Q

Je ne peux pas entraïr dans la page d'administration.

A

1. Assurez-vous que le profil administrateur n'est pas en cours d'utilisation.
2. Déconnectez-vous du profil administrateur ou débranchez temporairement le cable LAN.
3. Attendez 10 minutes (tout accès préalable expire au bout de 10 minutes).
4. Reconnectez le cable LAN, puis essayez d'entrez a nouveau dans la page de l'administrateur.

Q

Je ne peux pas trouver mon périphérique NAS en utilisant l'utilitaire de recherche.

A

Après avoir vérifié la connexion et la configuration LAN sur le (:é du PC/routeur, effectuez les vérifications suivantes :

1. Éteignez I'OMNINAS.
2. Retirez les deux HDD du périphérique NAS.
3. Mettez le périphérique NAS sous tension (le cable LAN doit être connecté au PC, au commutateur ou routeur DHCP).
4. Vérifiez l' état de la diode LED du bouton d'alimentation pour voir si le processus de démarriage est terminé (2~5 minutes).
5. Executeur le programme Utilitaire de recherche sur le système de votre PC. Executeur une recherche pour vérifier votre OMINAS.
6. Si rien n'est trouve, c'est que le périphérique n'est pas détecté, redémarrez alors votre périphérique une nouvelle fois.
7. Si le périphérique n'est toujours pas détecté, reportez-vous à Comment puis-je ignorer l' étape de verification de la configuration du réseau ? pour plus d'informations sur la résolution des problèmes.
8. Si le périphérique est détecté, Sélectionnez le périphérique et cliquez sur Connecter.
9. Une fenêtre de navigation s'ouvre et une invite affiche les instructions pour ajouter des disques durs et arrêté le périhérique NAS.
10. Cliquez sur le bouton pour demarrer et assurez-vous que le périphérique NAS s'arrête et s'estint complètement.
11. Réinstalléz votre HDD dans les baies du lecteur.
12. Allumez le périphérique NAS et regardez s'il est détecté.
13. Si le périphérique n'est toujours pas détecté, veuillez contacter votre centre de services (http://global.shuttle.com/support/).

Q

Je ne peux pas mapper le lecteur reseau.

A

1. Utilisez la fonction de suppression du lecteur réseau pour nettoyer tout lecteur réseau en conflit ou inutilisé (dans la zone DOS, utilisez la commande net use * /delete pour nettoyer tous les lecteurs réseau)
   OU
2. Modifie la lecture du lecteur assignée dans la fonction de mappage du lecteur réseau en cliquant sur la flèche vers le bas à côté de la lecture du lecteur pour ouvrir le menu déroulant. OU
3. Utilisez l'utilitaire de recherche pour nettoyer tous les lecteurs réseau.
4. Puis utilisez l'utilitaire de recherche pour reconnectcer le(s) lecteur(s) réseau.

Q

Comment puis-je ignorer l'etape de vérification de la configuration du réseau ?

A

Pour simplifier le problème de détction de l'appareil NAS, effectuez les étapes suivantes pour dépanner toute apparéil.

1. Éteignez votre périphérique.
2. Connectez directement le périhérique NAS à votre PC avec un cable LAN.
3. Retirez tous les HDD de votre périphérique NAS et allumez-le.
4. La diode LED du bouton d'alimentation du NAS clignote en continu (rouge) après une brève période (1 à 2 minutes).
5. Execuéz l'utilitaire de recherche sur le système de votre PC et executez une recherche du périhérisque connecté.

Si I'utilitaire n'est pas detecté, précisé de la manière suivante :

1. Ouvrez un navigateur pris en charge et saisissez l'adresse http://169.254.100.200 pour vous connecter directement à la page de l'administrateur du NAS.
2. Si aucune response n'est donnée, sur votre PC, ouvre une fenetre de dialogue de commande (DOS) et saisissez ce qui suit :

ping 169.254.100.200

1. Si la commande ping renvoie un message de dépassement du début de connexion, contactez votre distributeur pour plus d'aide concernant la résolution des problèmes.
2. Si la commande renvoie une réponse de connexion positive, ouvre un autre navigateur et passez à l' étape 6.
3. Si le périphérique est detecté via le navigateur, mais non par l'utilitaire de recherche, réinstallé l'utilitaire de recherche et passez à l' étape 4.
4. Si le pérophérique est detecté en utilisant l'utilitaire de recherche et le navigateur et que la page d'administration est accessible (l'accès au réseau n'est toujours pas disponible), vérifie les paramétres de votre réseau et assurez-vous que vous PC et votre pérophérique NAS sont sur le même réseau LAN.

Q

Impossible de se connecter à un accès à distance.

A

1. Paramétrage du routeur

Assurez-vous que les parametes du port de votre Zone de partage (3200~6400) n'entrent pas en conflit avec les parametes de votre routeur. Si les parametes des ports sont en conflit, modifier le paramètre du port de votre Zone de partage.
L'OMNINAS et le routeur n'ont pas plus d'une couche connectee entre eux.

1. Paramétrage de l'OMNINAS

Assurez-vous que le nom d'hote n'a pas encore ete enregistré.
- Àprous une réinitialisation à la configuration d'usine, la Zone de partage et le compte partagé doivent être reconfigurés.
- Si le firmware est mis à jour ou que l'OMNINAS présente une soudaine perte de puissance, ré-enregistrez les paramètres de la Zone de partage pour assurer une connexion à distance.
- Si vous routeur ou modem cable/ADSL ont ete eints pris rallumes, re-enregistrez les parametes de la Zone de partage pour assurer une connexion a distance.

Q

"Une erreur de serveur s'est produite" lors de l'enregistrement de Share box.

A

L'erreur de serveur signifie que vous NAS ne parvient pas à se connecter au serveur Shuttle DDNS ou qu'il y a une erreur d'enregistrement et cela peut provenir de plusieurs raisons.

Quand you voyez le message "Une erreur de serveur s'est produit", veuillez besoinir une des methodes listees et suivez les procedures de depannage.

[Méthode 1] Ceci correspond au nouvel utilisateur ou à ceux qui ont déjà sauvegardé les données NAS sur un autre disque.

Etape 1 : Allez sur la page Réinitialiser tous les réglages pour remettre à zéro votre configuration NAS et suivez les procédures de l'assistant pour terminer le réglage de Share Box.

Quand you voyez le message "Une erreur de serveur s'est produit", veuillez besoinir une des methodes listees et suivez les procedures de depannage.

Etape 2: A l' étape 3, le système NAS vérifiera si vous connexion internet est prete. Veuillez vous assurer qu'elle est connectee pour l'enregistrement de Share Box.

Etape 3 : Share Box a été enregistrée avec succès à l'année 3 de l'assistant.

[Méthode 2] Ceci correspond à l'utilisateur experimenté qui a une formation technique.

Etape 1: Ouvrez la boite DOS et tapez "ping 8.8.8.8" pour vérifier la connexion Google DNS. *Une connexion correcte doit avoir une capture d'écran comme cette ci-dessous.

Etape 2: Si vous ne VOYEZ pas de capture d'écran similaire et uniquement des messages de durée expires, veuilles arrêté et vérifier d'abord libre connexion internet.

Etape 3: Entrez www.ominas.net dans le navigateur pour vérifier la connexion de serveur de Shuttle DDNS. Si la connexion est expirée, veillez arrêté et vérifier avec votre FSI (Fournisseur de Service Internet) (ISP) au sujet du problème d'accès internet.

Etape 4: Si vous accédez correctement, entrez le nom de l'utilisateur enregistré dans «Nom OMNINAS» pour commencer la connexion.

Etape 5 : Vous pouvez aussi entraîr "ping XXXXX.omninas.net" dans la boîte DOS pour vérifier si l'enregistrement fonctionne ou non.

Remarque :

Entrez-vous nom enregistré à la place desXXXXXXXXX.

*Si you avez un retour avec le message suivant, esta signifie que voite enregistrement est terminee avec le serveur Shuttle DDNS.

Etape 6: Si vous pouvez tester et trouver le serveur en etape 5 mais ne parvenez pas à vous connecter à Share Box en etape 4, il se peut que vous deviez vérifier l'assignment du numero de port.

*Indiquez le numero de port spécifique assigné à votre routeur, s'il y en a un.

Etape 7 : Vous pouze aussi envoyer un email à notre centre technique pour vérifier si vous compte a été enregistré avec succès dans le serveur Shuttle DDNS.

Etape 8: Si vous avez tous les problèmes d'enregistrement de Share box. Il se peut que vous deviez modifier le réglage de votre réseau ou travailler avec le gestionnaire de votre réseau séparément.

Voici quelques questions communes que vous doivent clarifier:

1. Est-ce que votre routeur prend en charge UPnP?
2. Le réglage UPnP est-il activé pour NAS et pour le routeur?
3. Si aucun UPnP n'a été paramétré, avez-vous paramétré le transfert de port dans votre routeur avec le même numéro de port assigné à votre NAS?

Contrôle de l'environnement

Température du système

L'OMNINAS dispose d'une fonctionnalité intégrée pour le protégger des dommages dus à une surchauffe. Les critères suivants définissent une instance d'arrêt :

La température du système dépasse 65^ (149°F)

Paramètres du ventilateur du système

Par défaut, le ventilateur n'est pas activé dans des conditions de température normales, tel que cela est défini par la lecture de la température du HDD à partir de la fonction SMART du HDD. Les critères suivants représentent le comportement du ventilateur du système :

• Avec 54^ — Conditions normales et le ventilateur est arrêté
• De 55^ à 61^ — Le ventilateur fonctionne
• 62^ C et plus — Le système s'arrête

Remarque :

Les autres modèles de HDDs ne prennant pas en charge SMART.
