KD21 - Serveur Shuttle - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Processeur Intel Celeron, jusqu'à 8 Go de RAM, stockage SSD/HDD, connectivité réseau Gigabit Ethernet.
Utilisation	Idéal pour les petites entreprises, serveurs de fichiers, applications de virtualisation légères.
Maintenance et réparation	Accès facile aux composants internes, possibilité de mise à niveau de la RAM et du stockage.
Sécurité	Support de la technologie TPM pour le chiffrement des données, mises à jour régulières du firmware.
Informations générales	Dimensions compactes, faible consommation d'énergie, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - KD21 Shuttle

Comment redémarrer le serveur Shuttle KD21 ?

Pour redémarrer le serveur, appuyez sur le bouton d'alimentation à l'arrière du serveur pendant 5 secondes, puis relâchez-le. Attendez que le système redémarre complètement.

Que faire si le serveur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise électrique fonctionne. Si le problème persiste, essayez de remplacer le câble d'alimentation.

Comment accéder au BIOS du Shuttle KD21 ?

Pour accéder au BIOS, redémarrez le serveur et appuyez sur la touche 'Delete' ou 'F2' dès que le logo Shuttle apparaît à l'écran.

Le serveur émet des bips au démarrage, que signifie cela ?

Les bips au démarrage indiquent généralement un problème matériel. Référez-vous au manuel d'utilisation pour interpréter le code de bips spécifique.

Comment configurer le RAID sur le Shuttle KD21 ?

Accédez au BIOS, sélectionnez l'onglet 'Storage' et choisissez l'option RAID. Suivez les instructions à l'écran pour configurer le niveau de RAID désiré.

Comment mettre à jour le firmware du serveur ?

Téléchargez la dernière version du firmware depuis le site officiel de Shuttle, puis suivez les instructions fournies dans le manuel pour mettre à jour le firmware.

Pourquoi le serveur surchauffe-t-il ?

Le surchauffement peut être causé par une accumulation de poussière dans les ventilateurs ou un environnement mal ventilé. Assurez-vous que les ventilateurs fonctionnent correctement et nettoyez le serveur régulièrement.

Comment réinitialiser le mot de passe administrateur du serveur ?

Pour réinitialiser le mot de passe, accédez au BIOS et recherchez l'option 'Load Default Settings'. Cela réinitialisera le mot de passe aux paramètres d'usine.

Quels sont les systèmes d'exploitation compatibles avec le Shuttle KD21 ?

Le Shuttle KD21 est compatible avec les systèmes d'exploitation Windows Server, Linux et d'autres distributions basées sur Unix. Vérifiez les spécifications pour plus de détails.

Comment résoudre les problèmes de connexion réseau ?

Vérifiez d'abord les câbles réseau et les connexions. Assurez-vous que les paramètres IP sont correctement configurés dans le système d'exploitation. Redémarrez également le serveur et le routeur si nécessaire.

MODE D'EMPLOI KD21 Shuttle

Manuel de l'utilisateur

OMNINAS KD21/KD22

TABLE DES MATIÈRES

Vue d'ensemble du produit

Caractéristiques 1-1

Contenu du pack....1-1

Configuration requise 1-2

Vues du produit 1-3

Vue frontale 1-3

Vue arrière....1-4

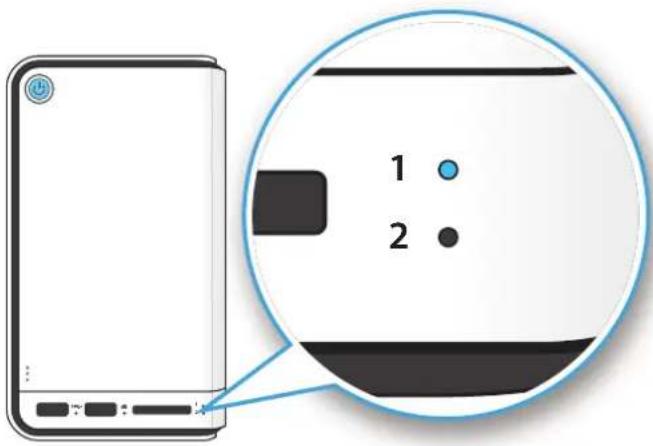

Définitions des diodes LED 1-5

Mise en route

Installation matérielle 2-1

Première instance 2-1

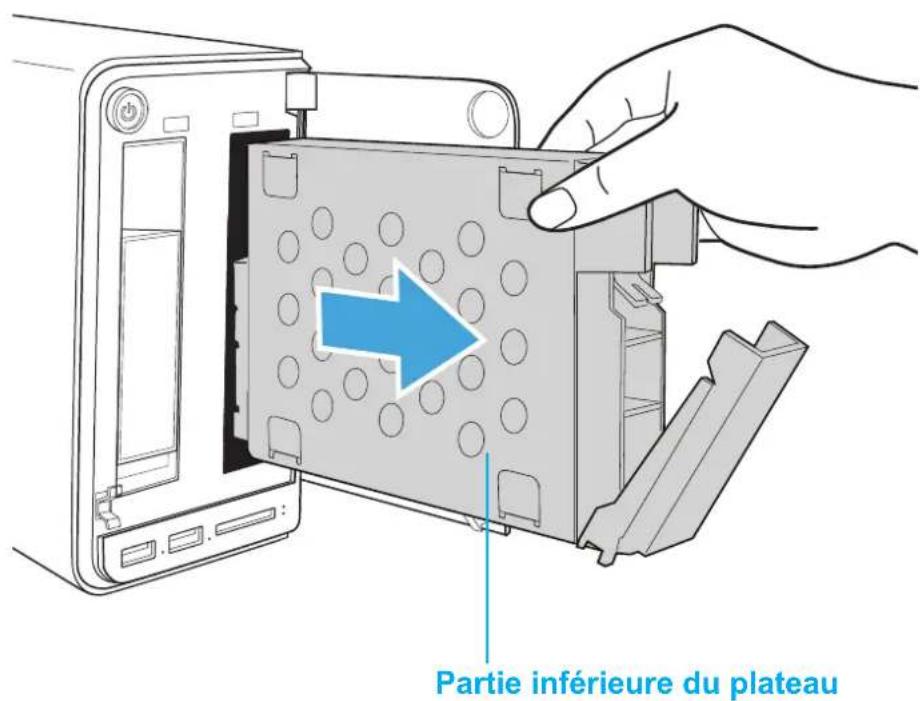

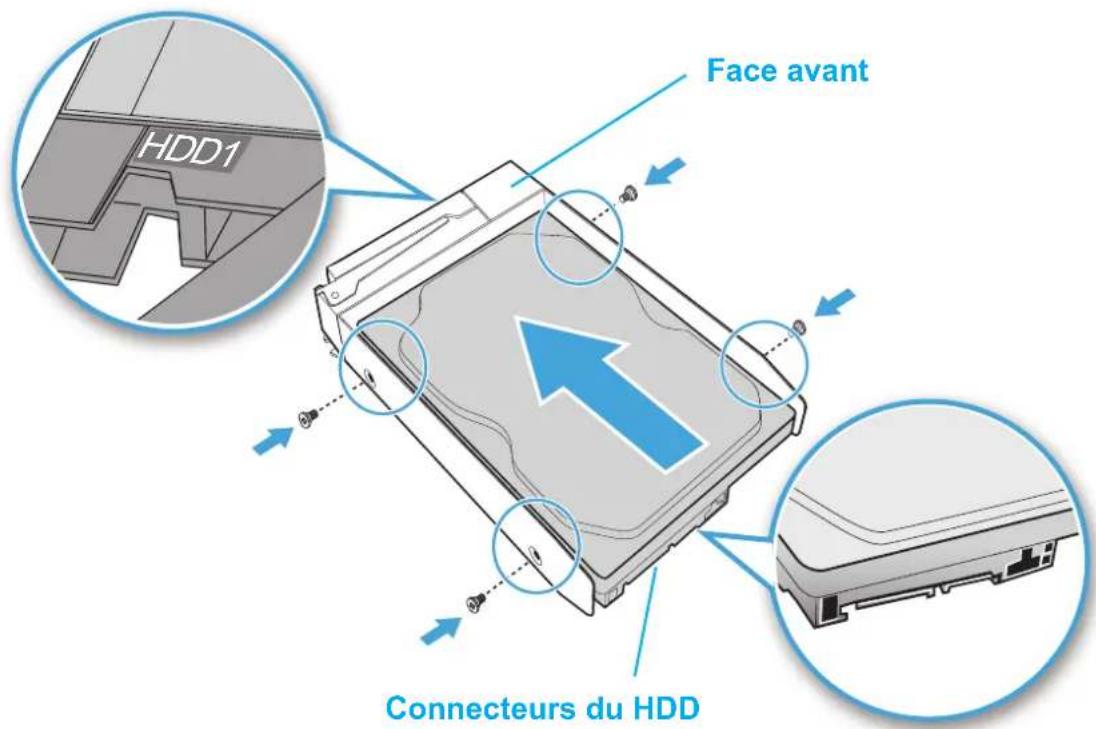

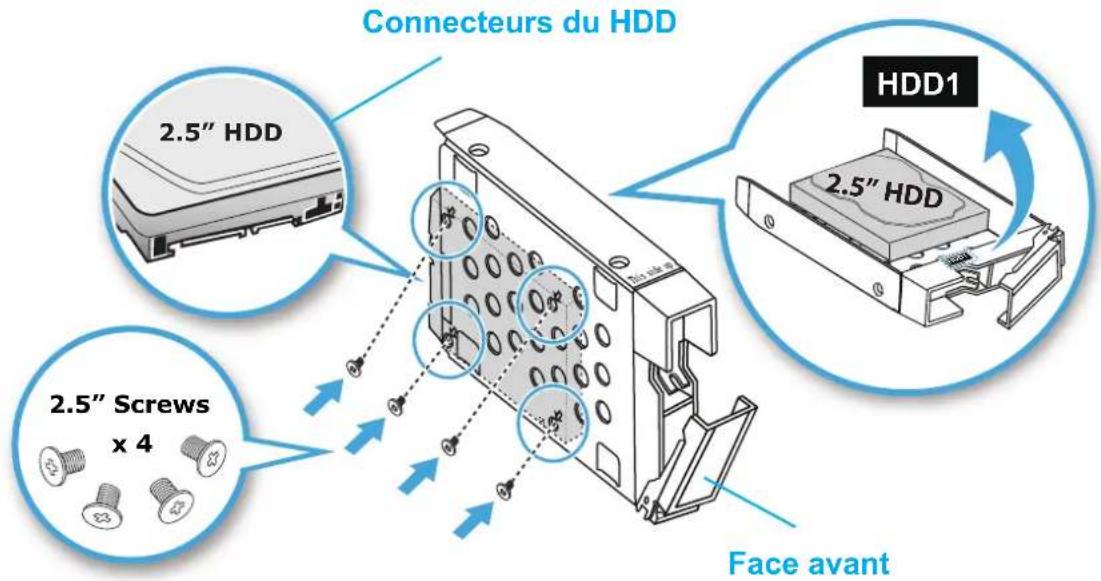

Installer les HDDs 2-1

Connexion de l'OMNINAS 2-6

Connexion du port Ethernet....2-6

Connector à un commutateur ou un routeur....2-6

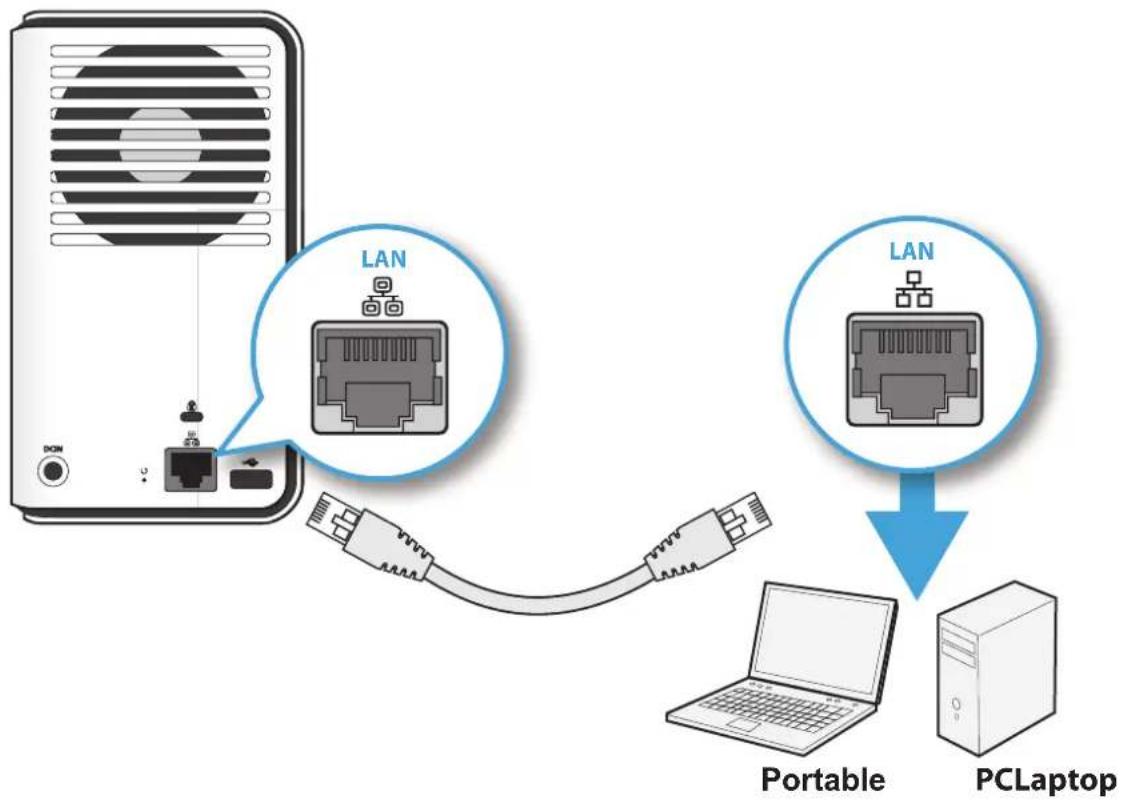

Connector directement à un PC ou portable 2-7

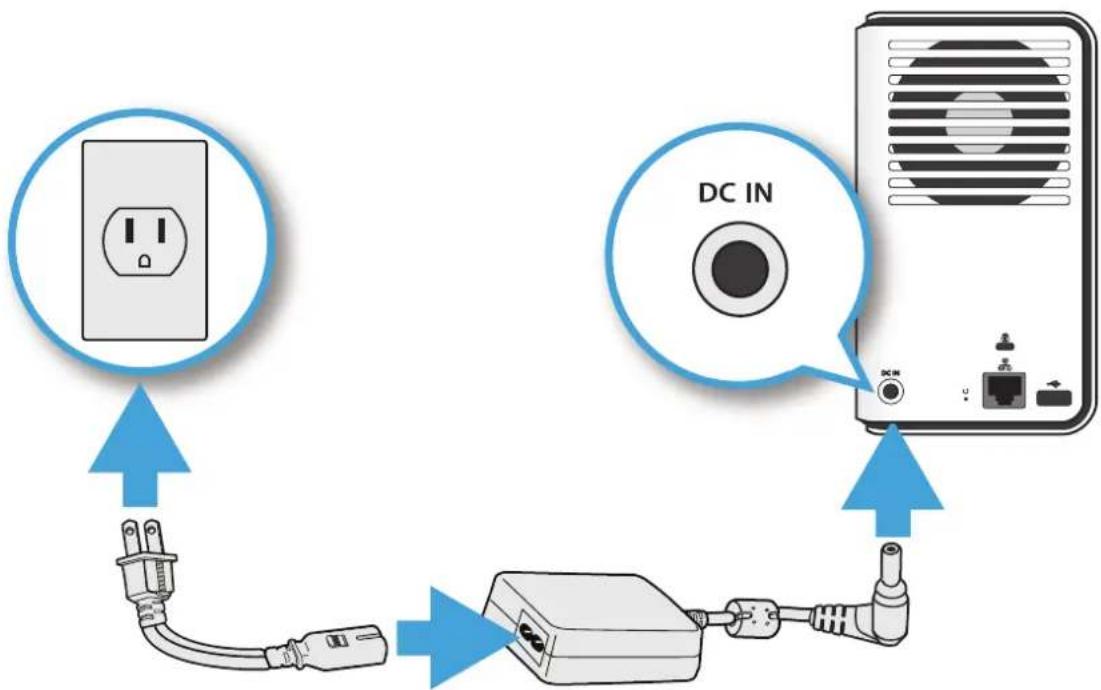

Raccordement au secteur....2-8

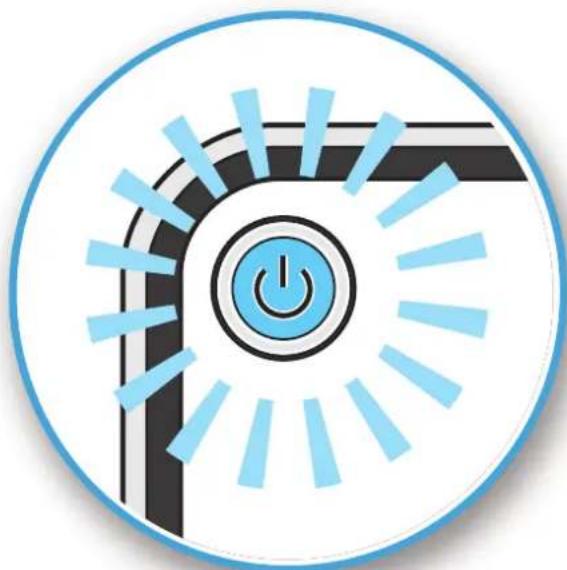

Mise sous tension....2-9

Connexion de votre OMNINAS.... 2-10

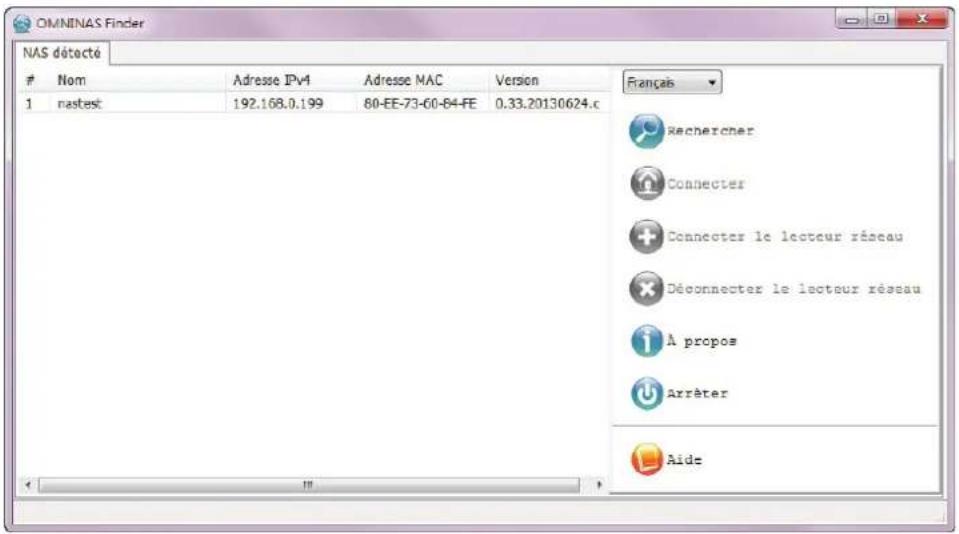

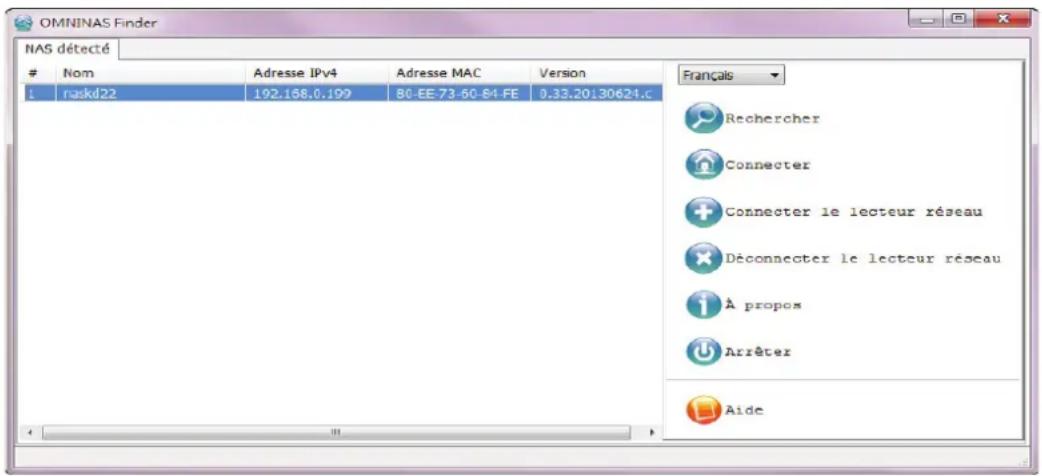

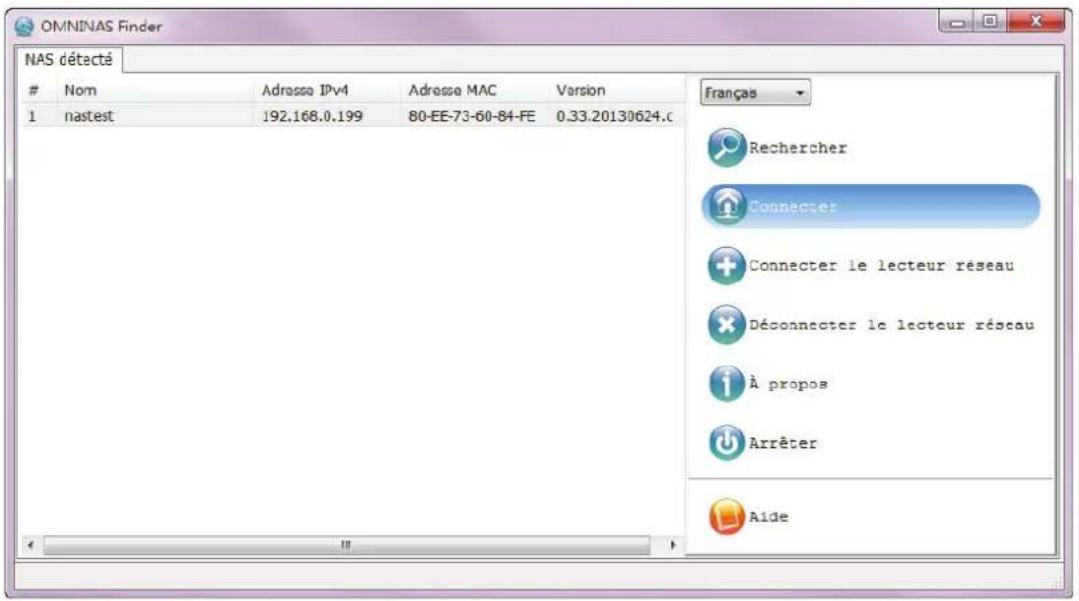

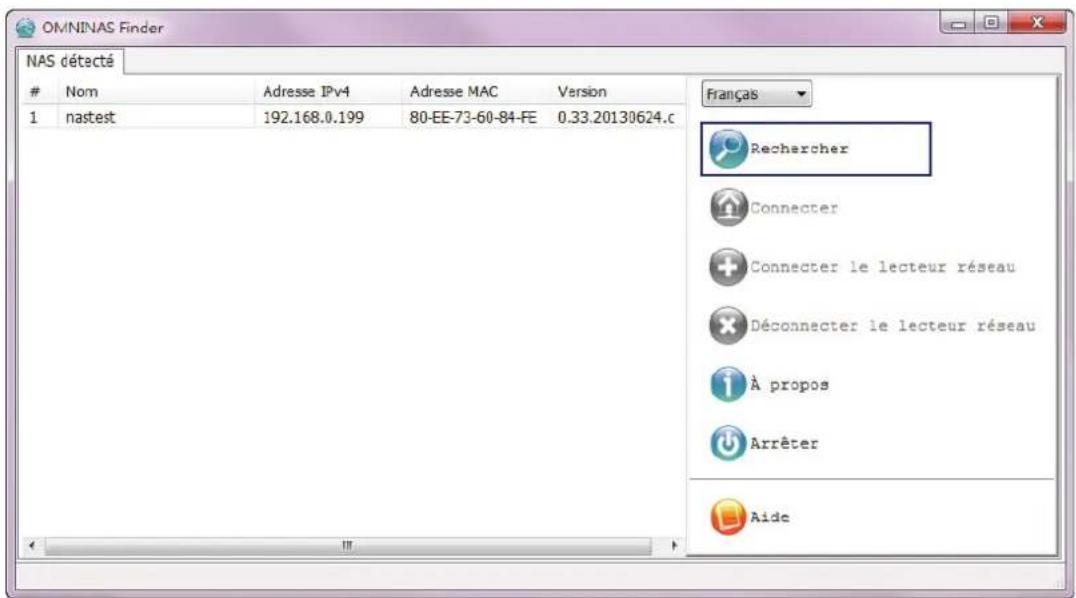

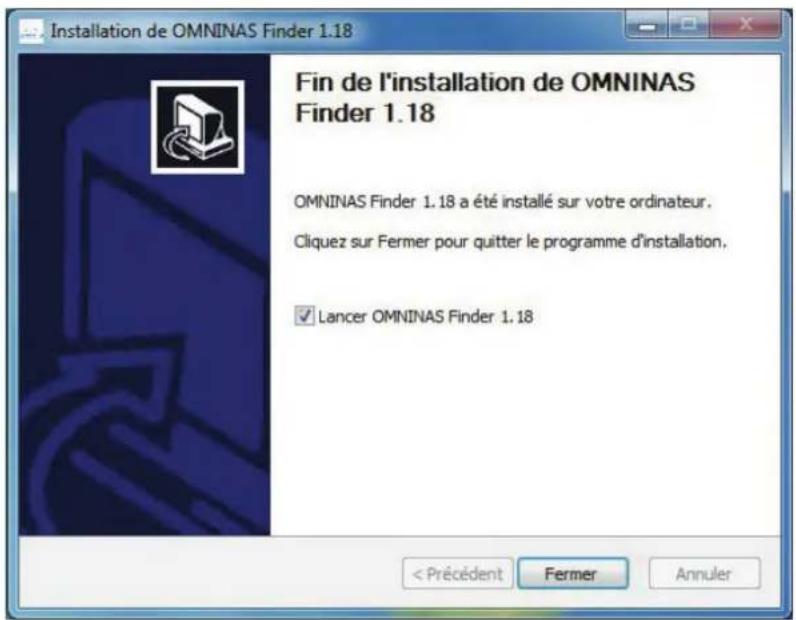

Utilitaire de recherche....2-11

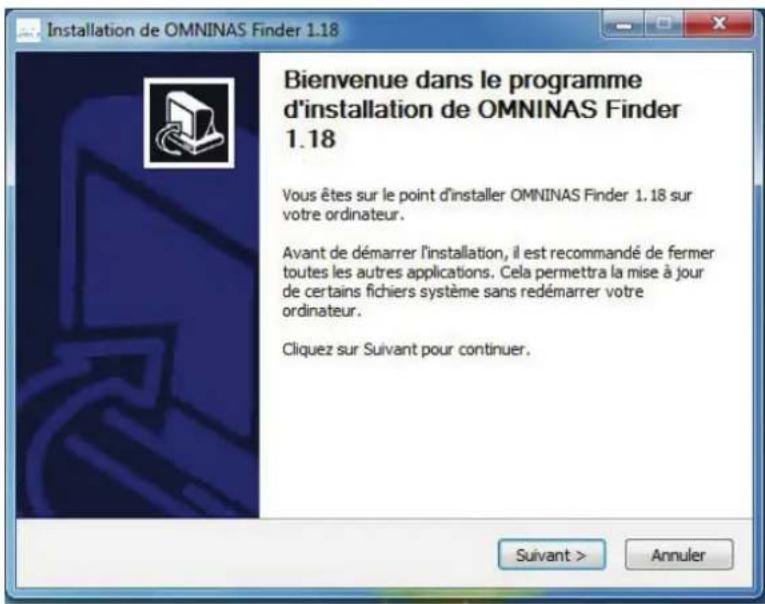

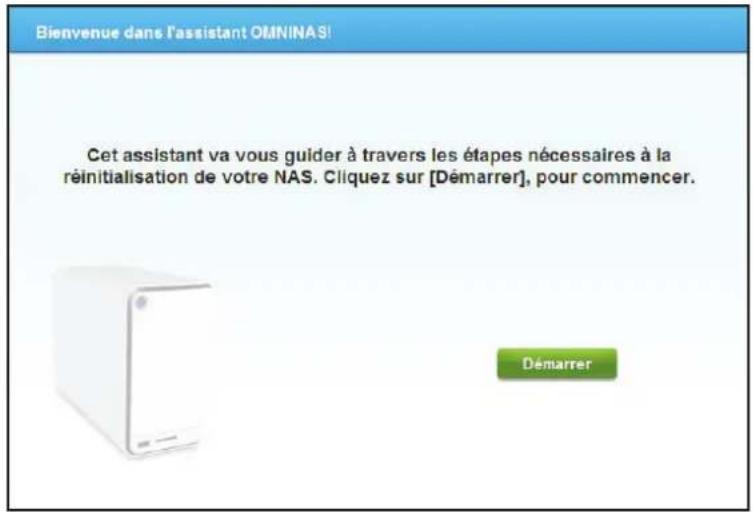

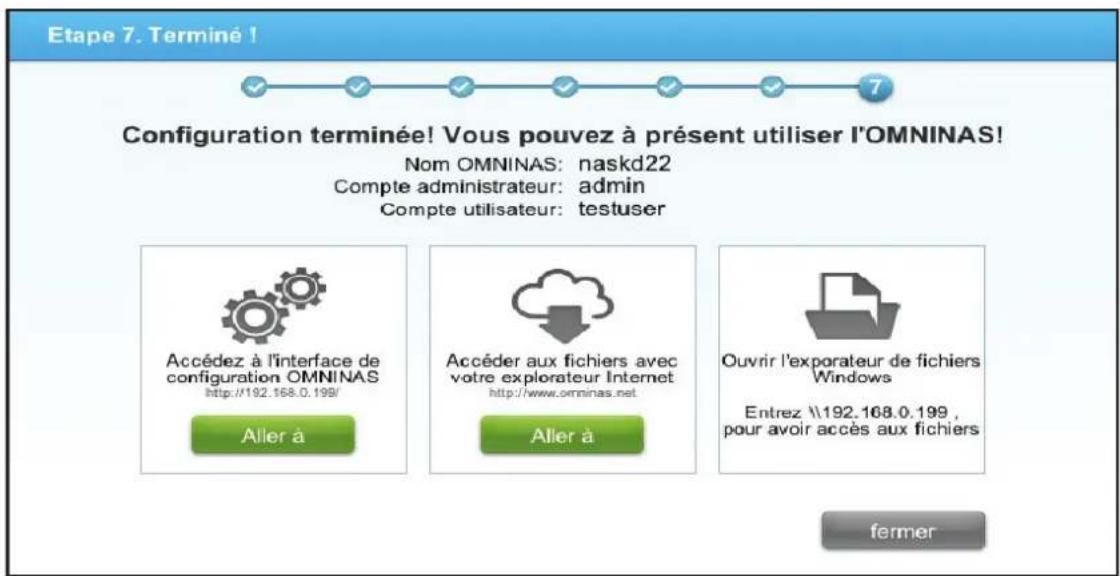

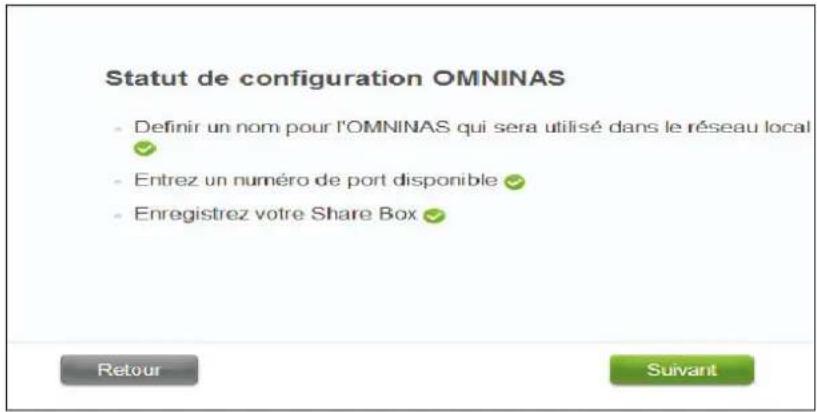

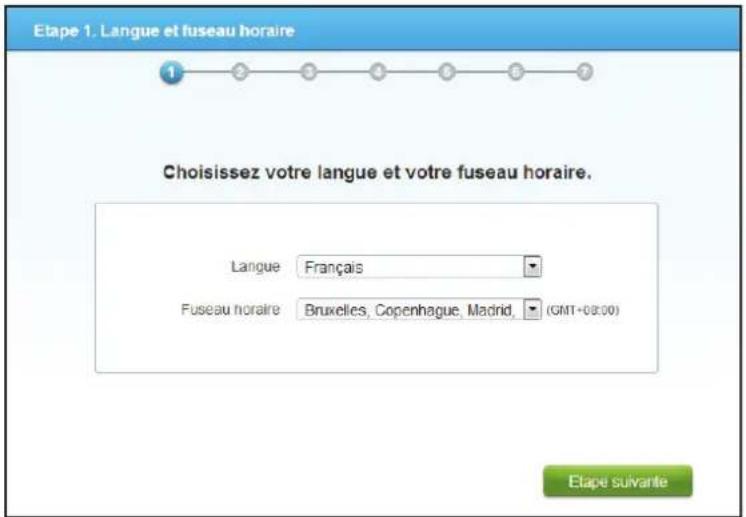

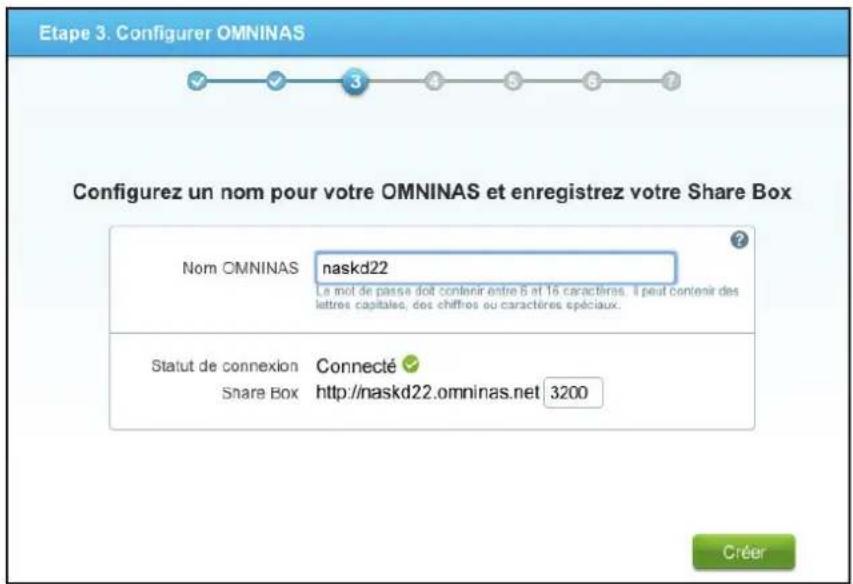

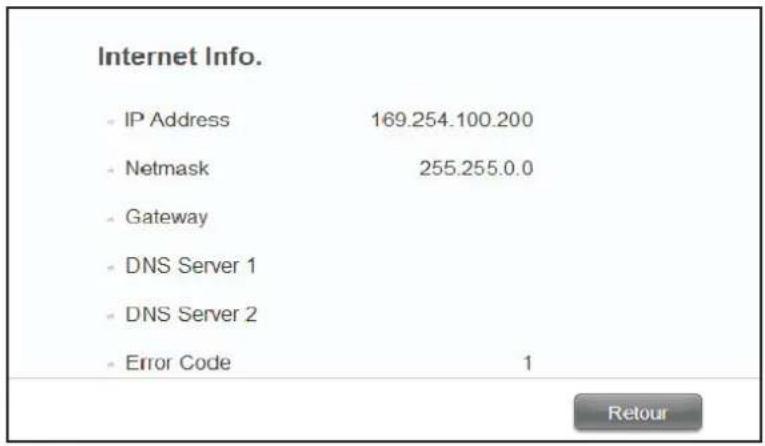

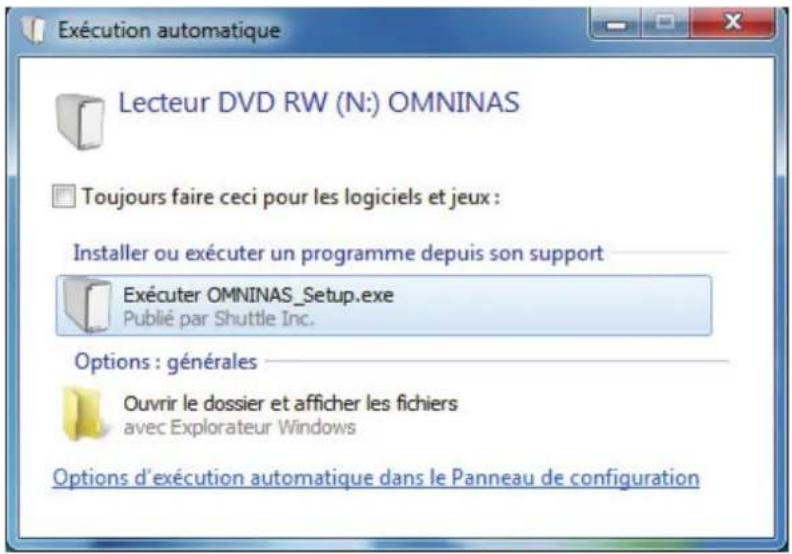

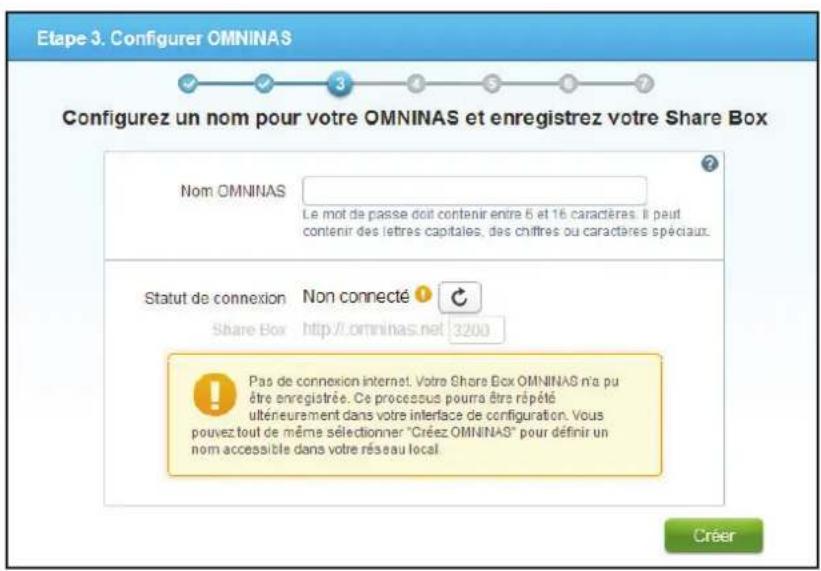

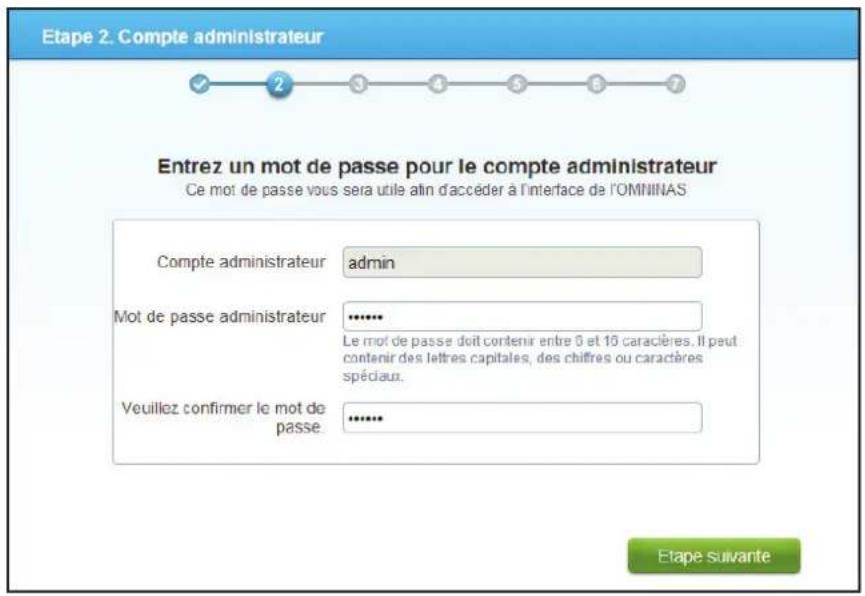

Initialisation du système 2-12

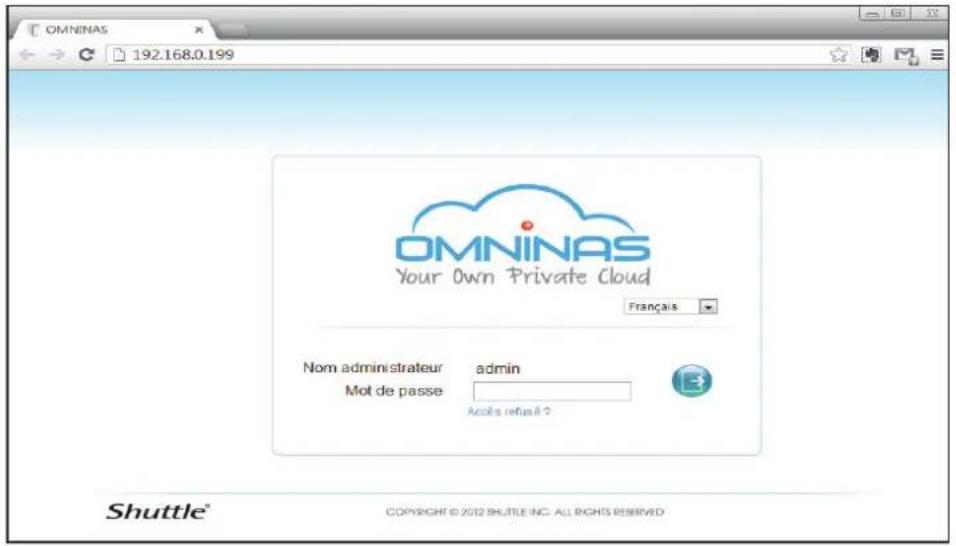

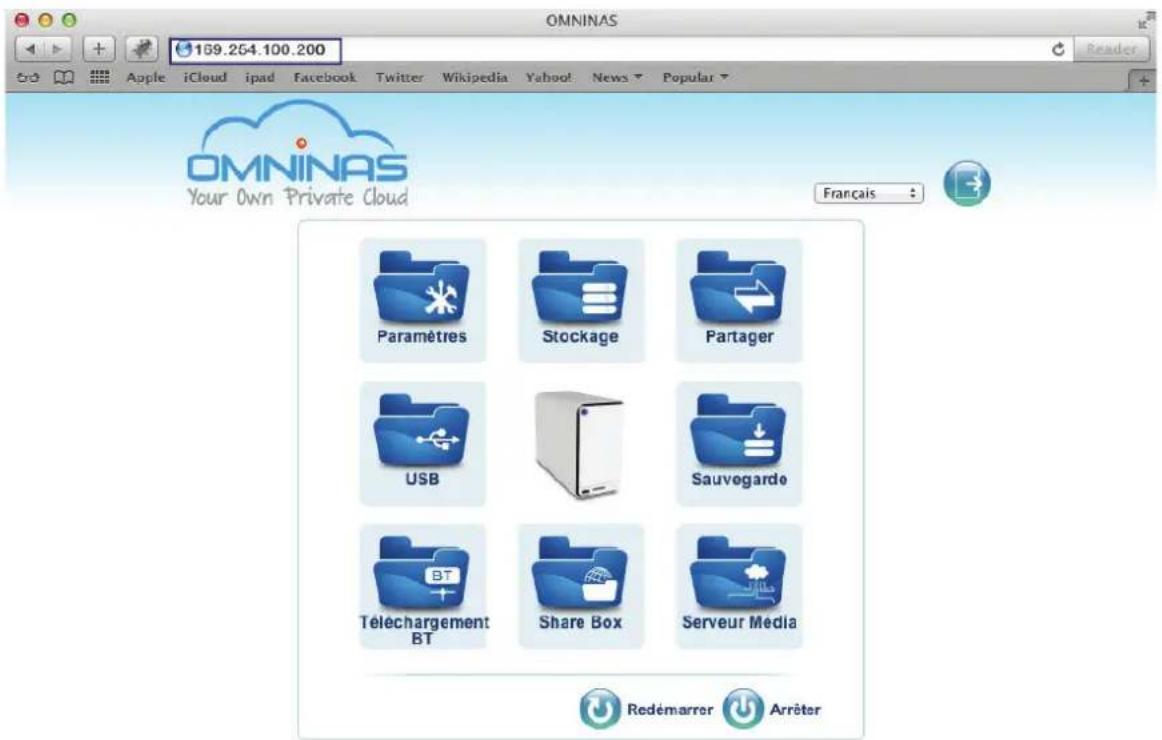

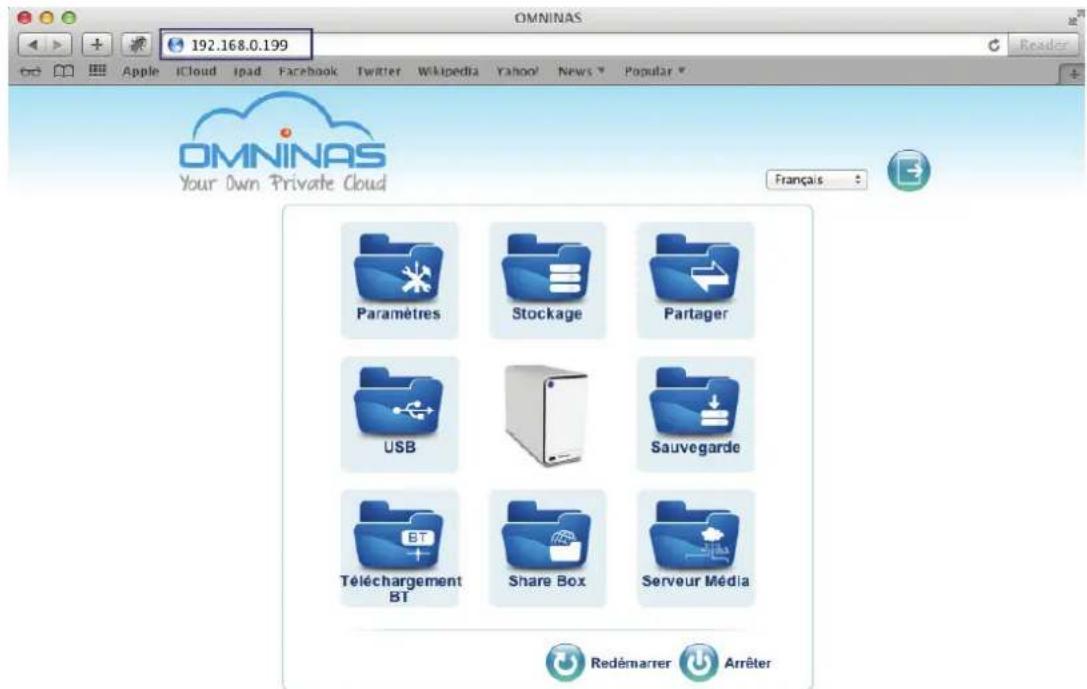

Connexion en utilisant le navigateur Web 2-24

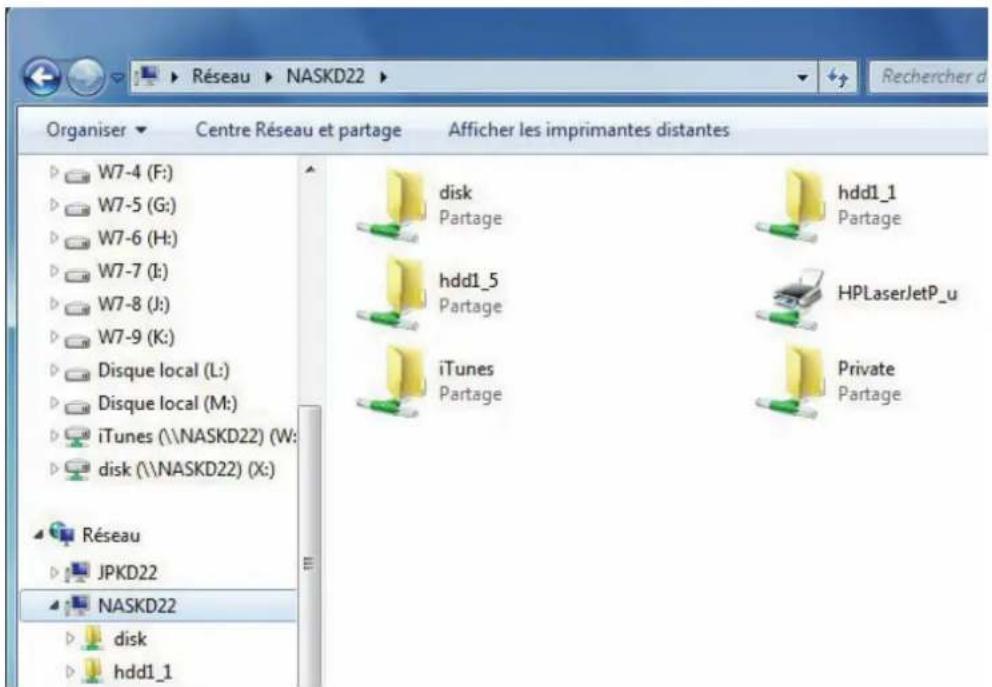

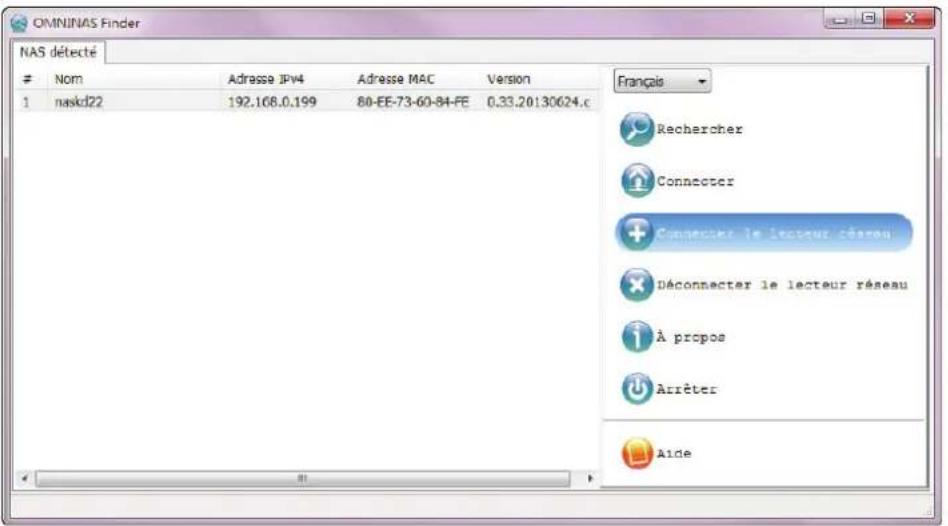

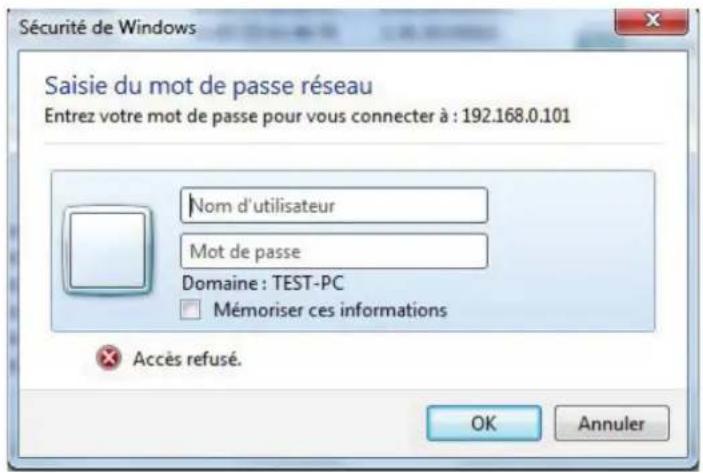

Mappage des lecteurs réseau.... 2-27

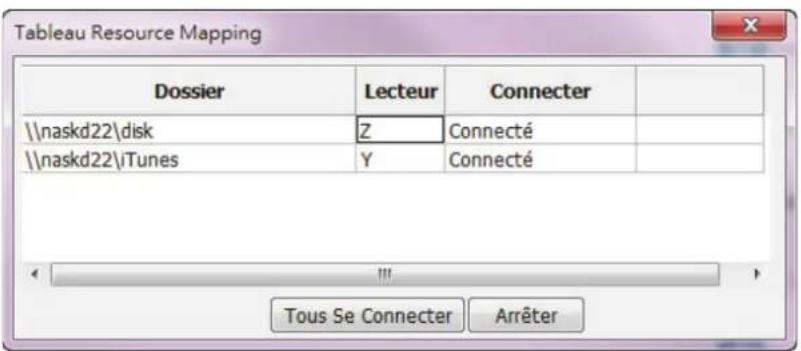

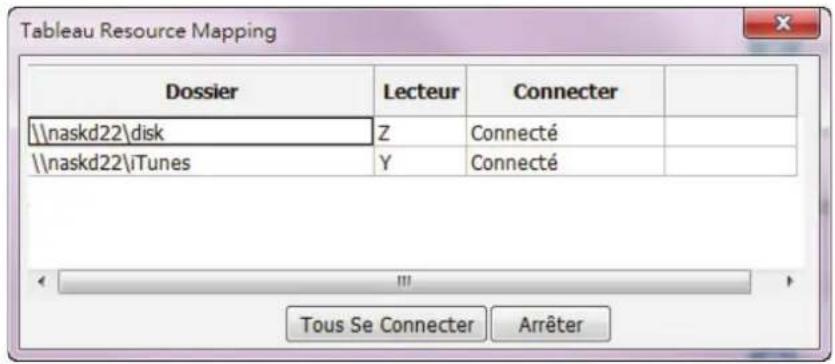

Mapper tout 2-27

Mappage d'un lecteur individuel 2-28

Suppression de lecteurs réseau....2-30

Interface Web

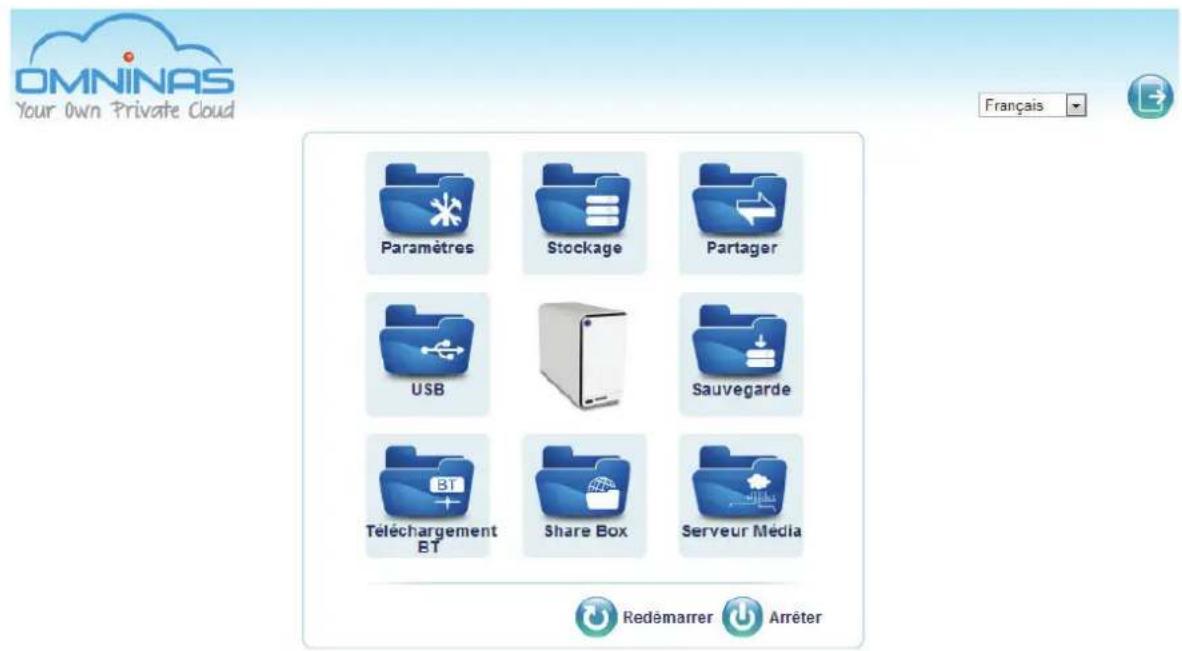

Vue d'ensemble 3-1

Menu Accueil 3-1

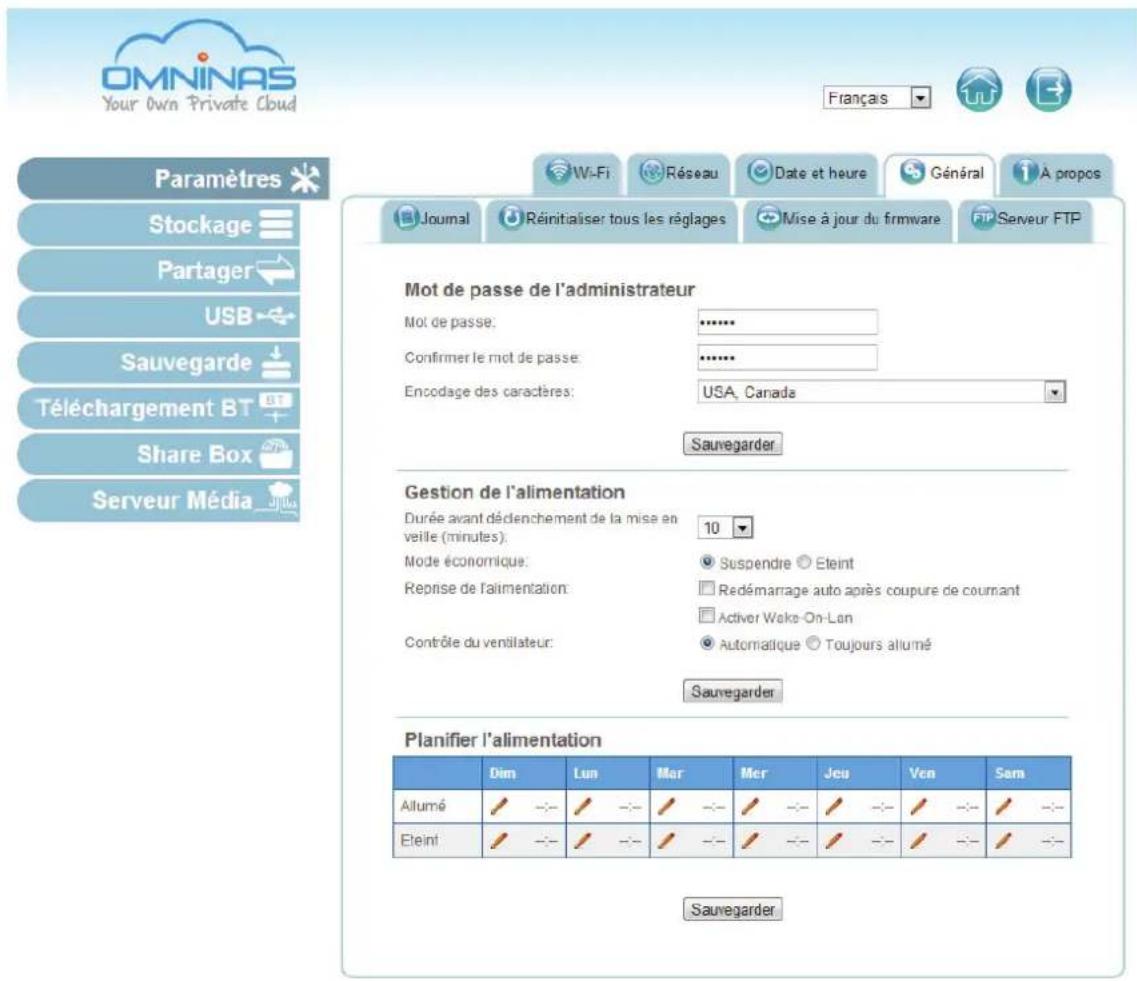

Menu Paramètres.... 3-3

Menu Stockage 3-5

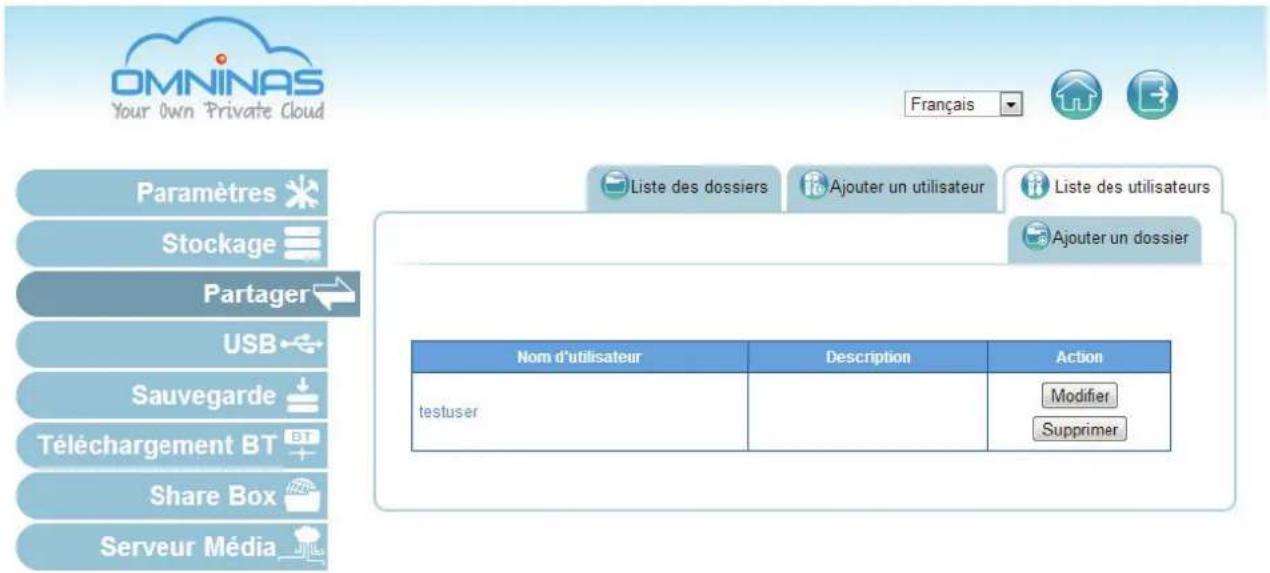

Menu Partager 3-6

Menu USB....3-7

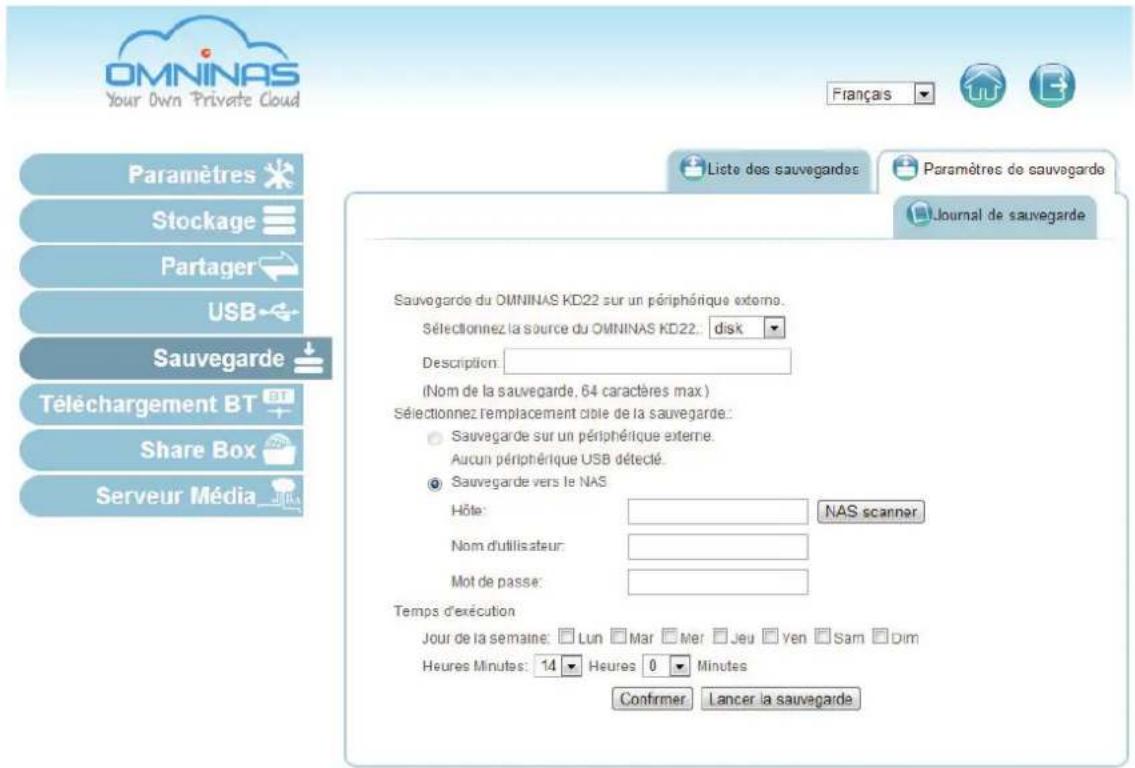

Menu Sauvegarde 3-8

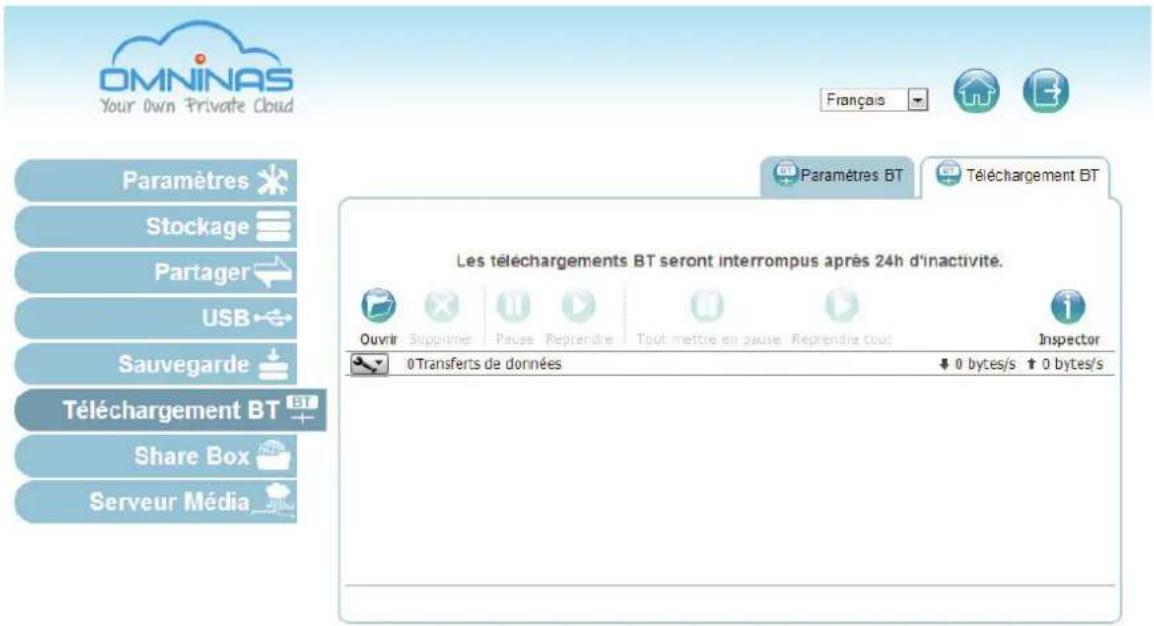

Menu BT Télécharger 3-9

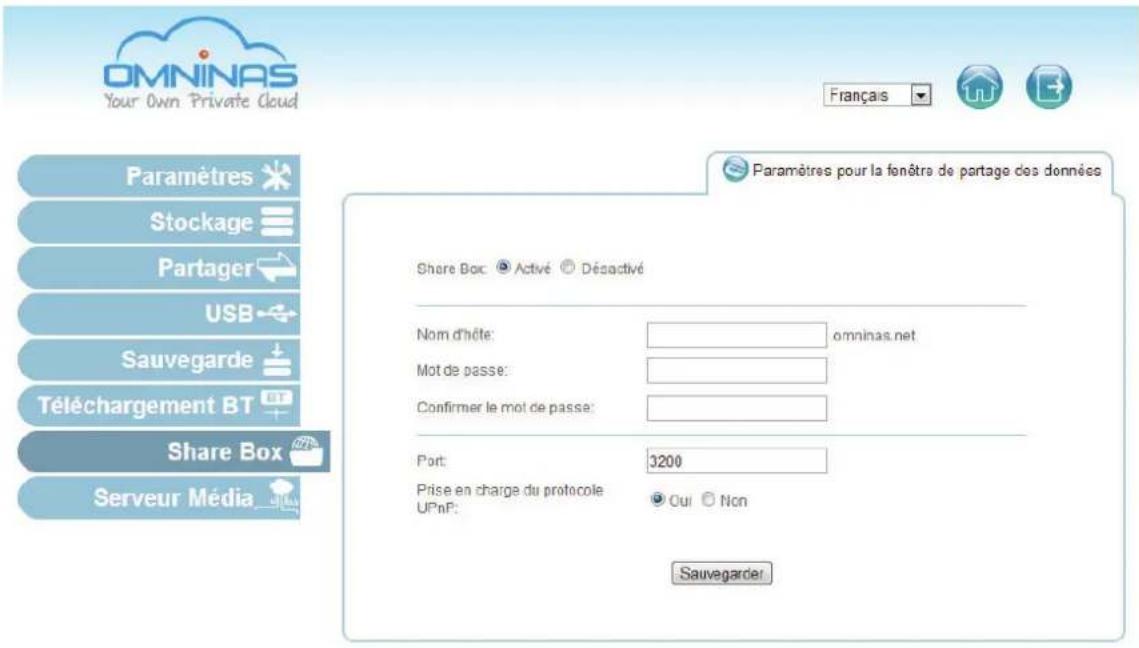

Menu Share Box 3-10

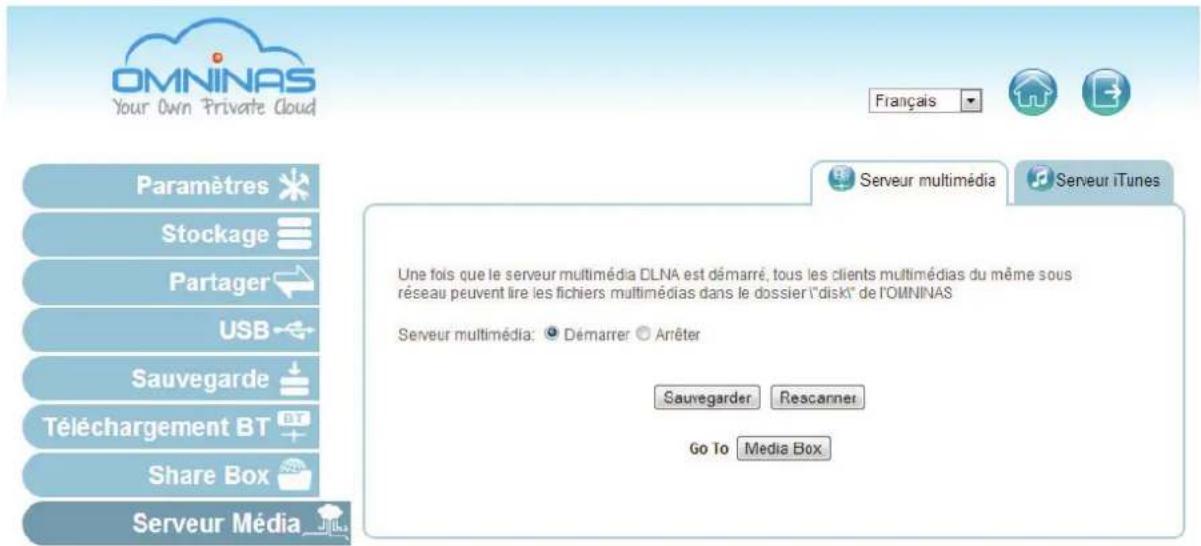

Menu Serveur média 3-11

Lancement de l'interface 3-11

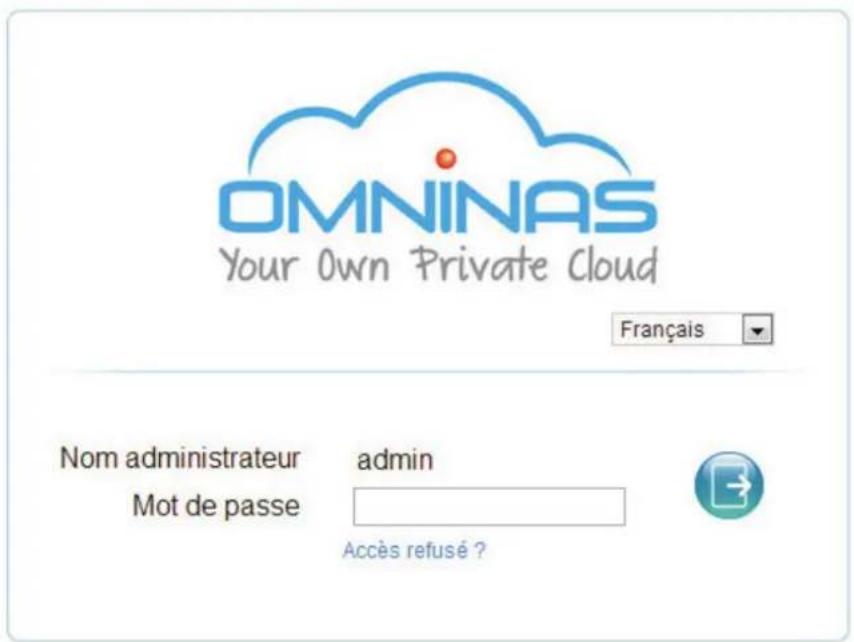

Ouverture de session 3-12

Gestion des utilisateurs 3-13

Affichage de la liste des utilisateurs.... 3-13

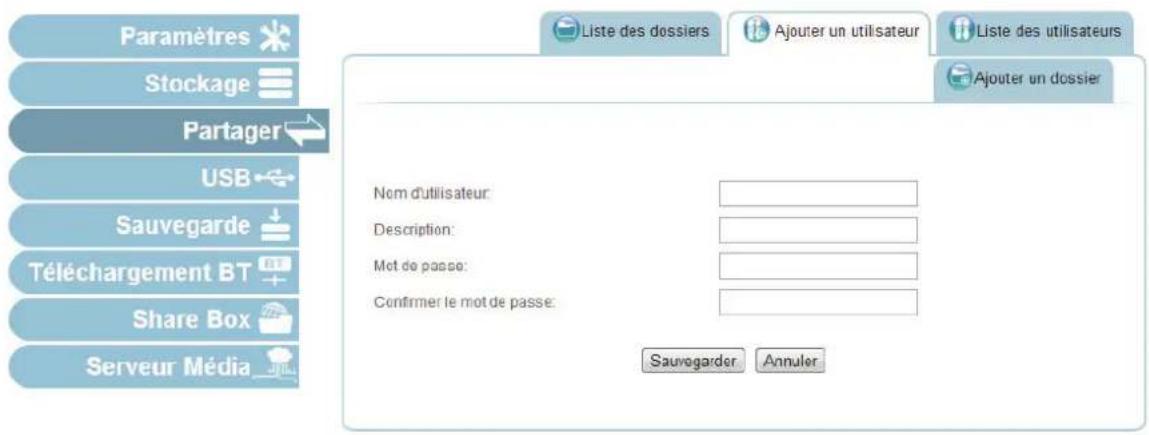

Ajout d'utilisateurs 3-14

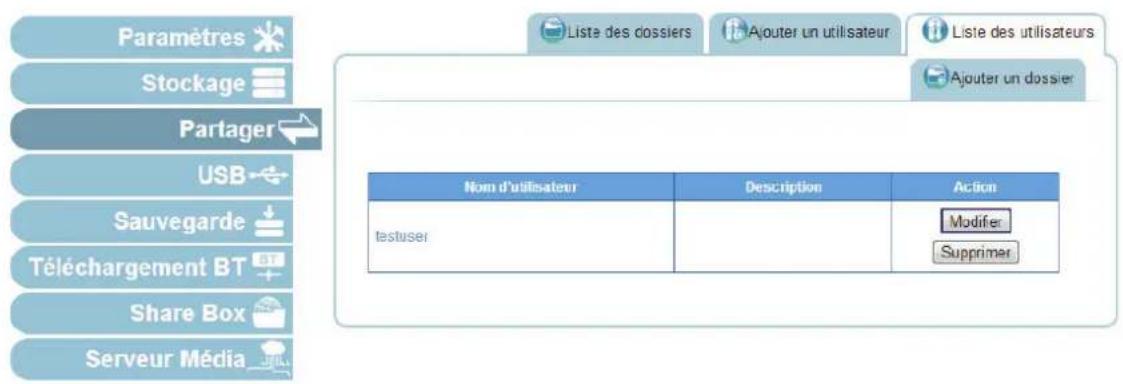

Modification des utilisateurs.... 3-15

Suppression des utilisateurs .... 3-15

Gestion du stockage 3-16

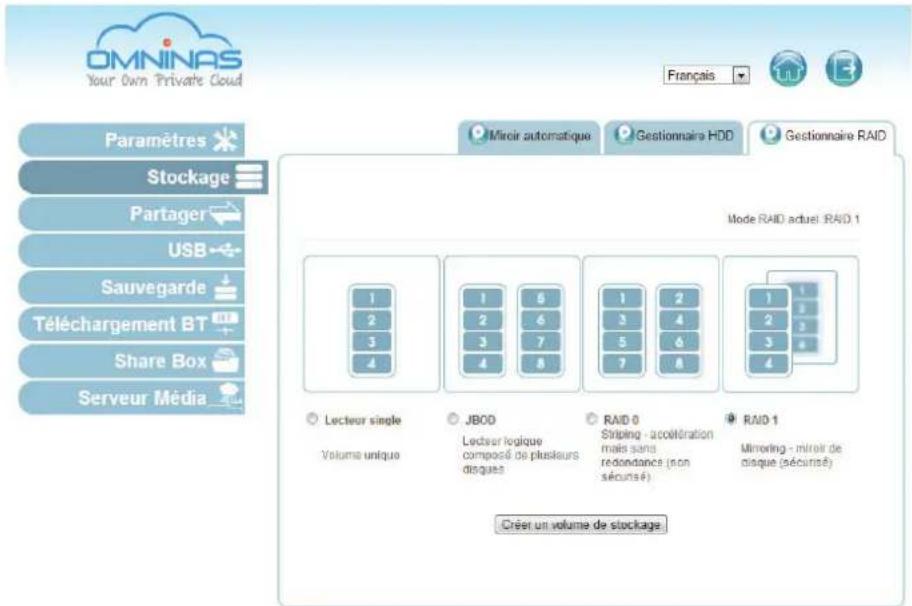

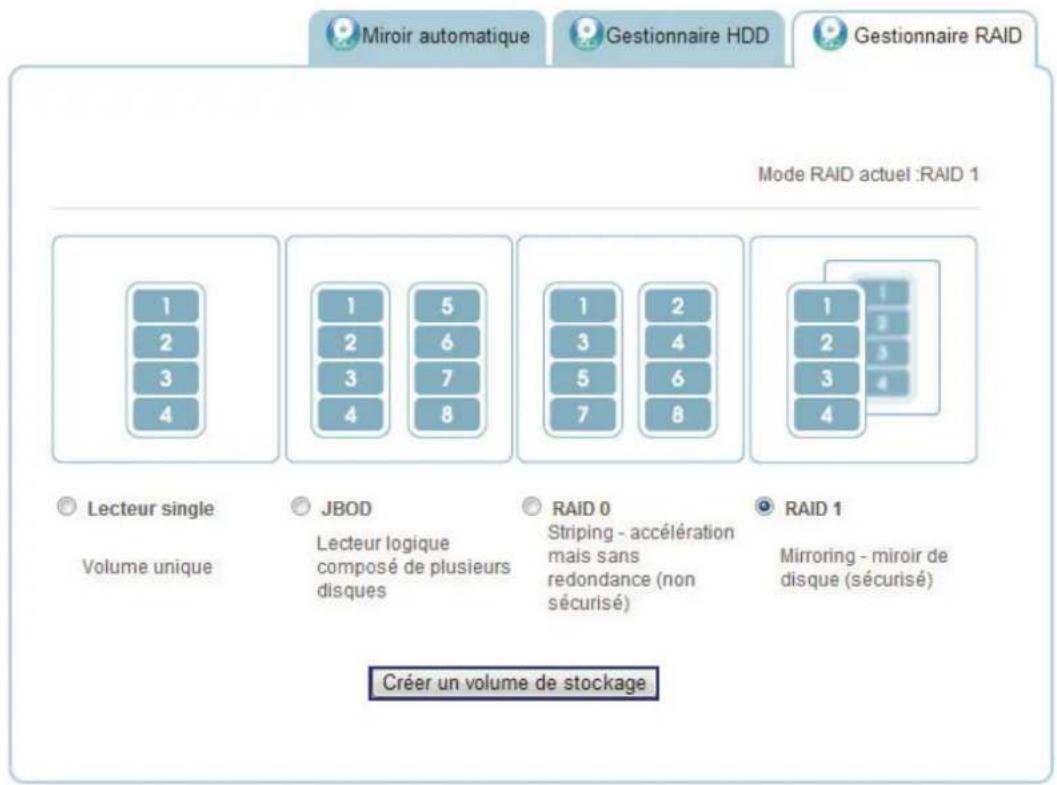

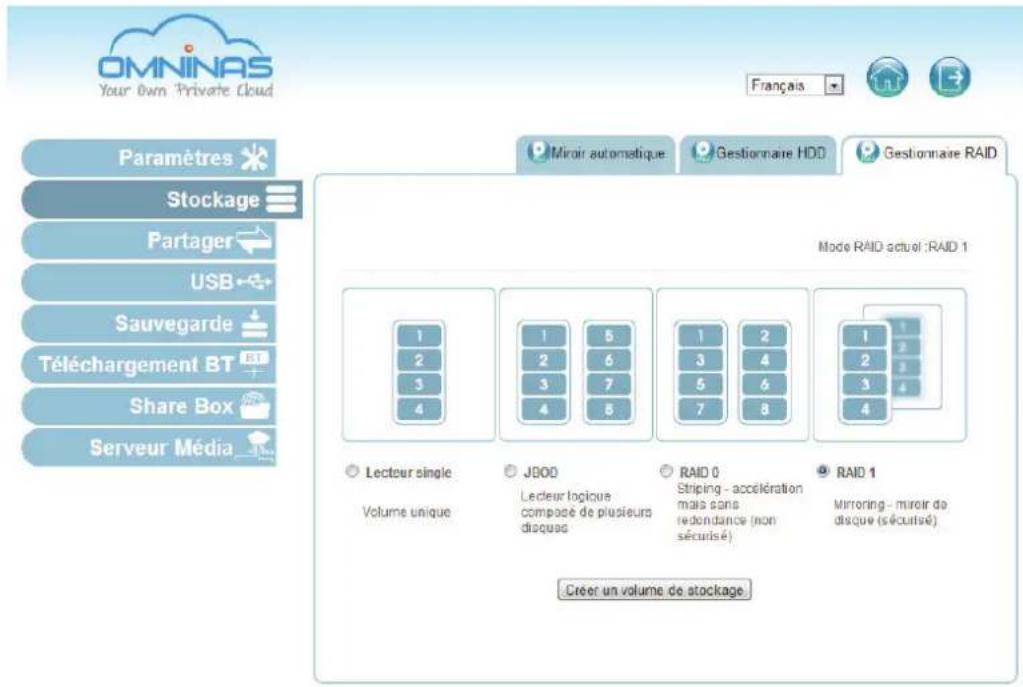

Gestionnaire de RAID 3-16

Types de RAID....3-16

Création d'un mode RAID 3-17

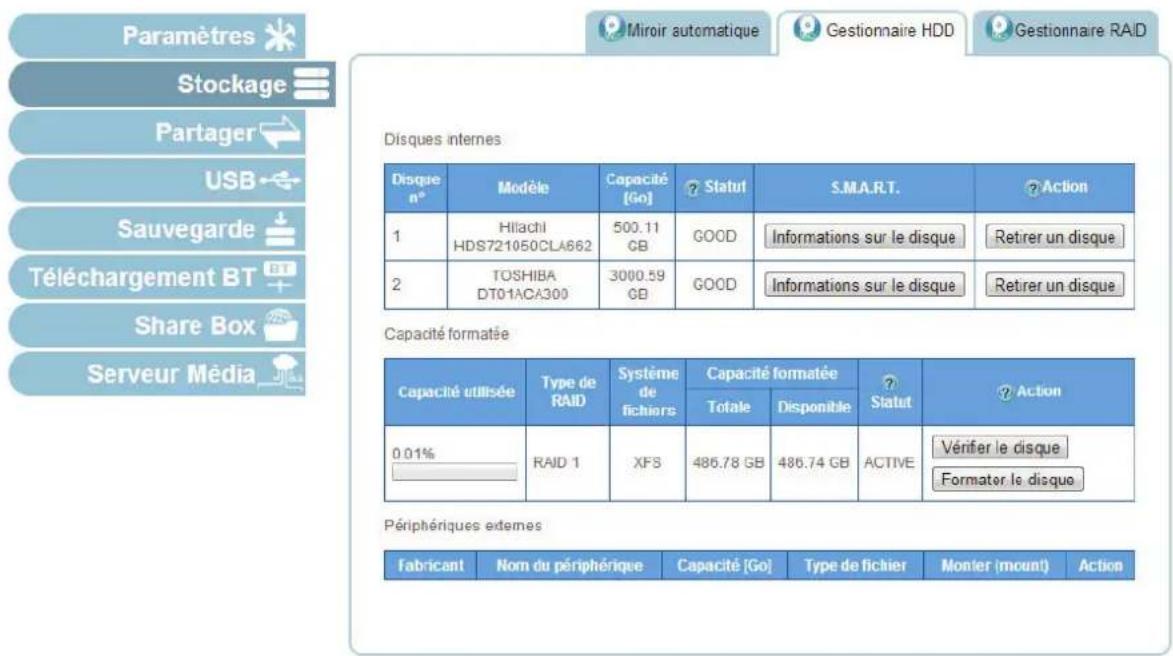

Menu Gestionnaire de disque....3-19

Vérification des disques.... 3-19

Gestion des disques 3-20

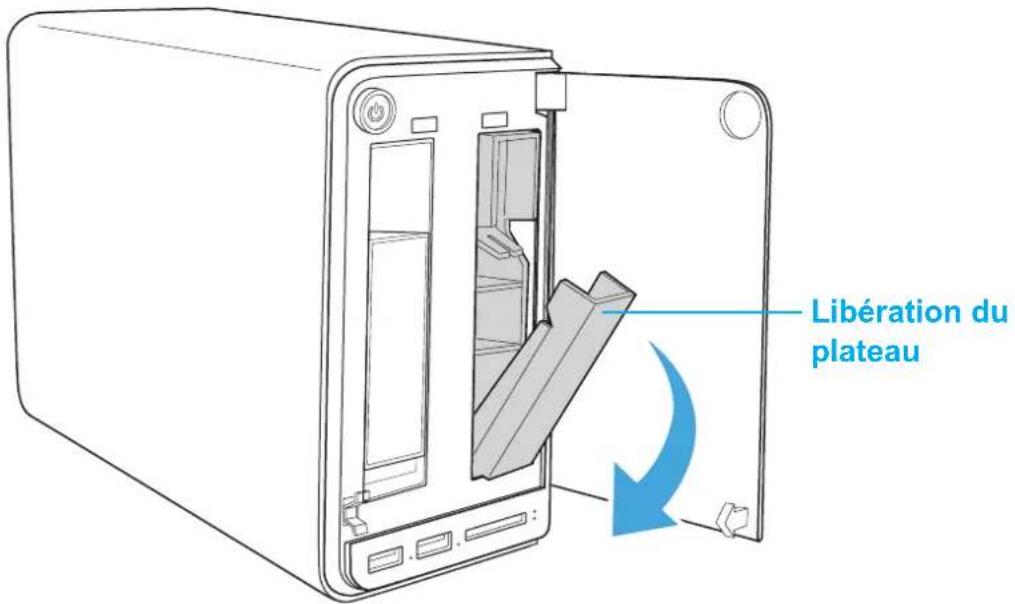

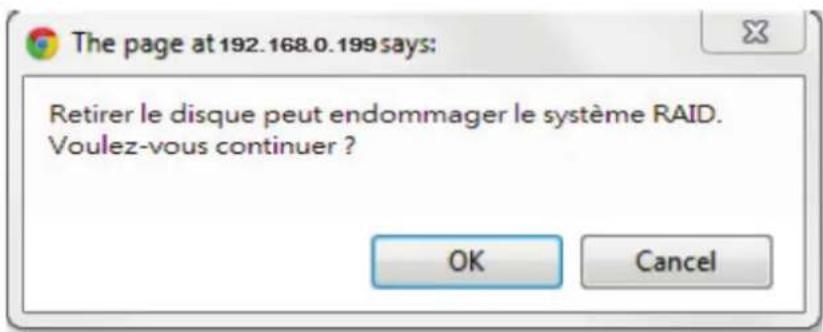

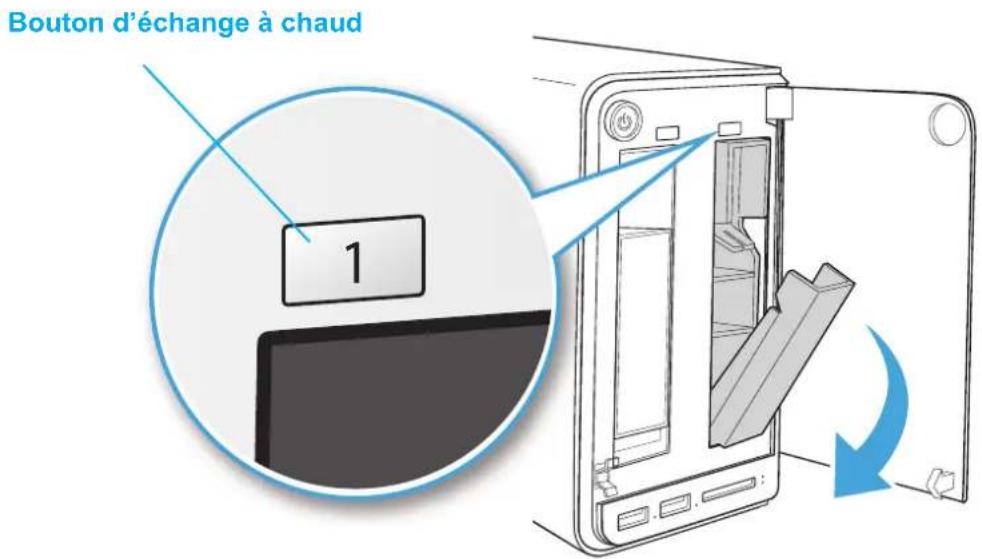

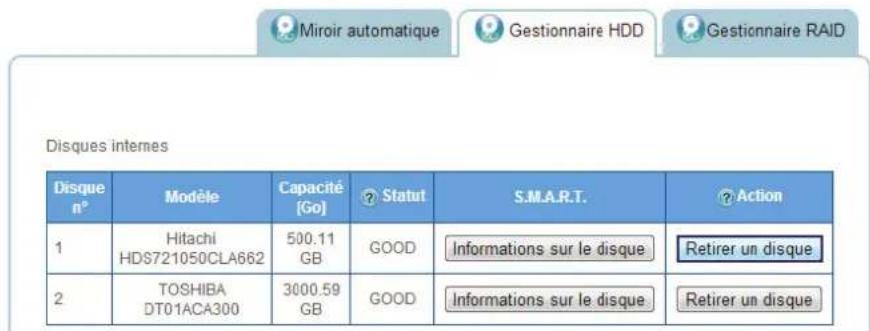

Remplacement d'un lecteur par échange à chaud ...... 3-20

Remplacement d'un lecteur 3-23

Formatage des disques 3-24

Mise en miroir automatique 3-24

Extension de disque unique/ HDDs double unique....3-26

Gestion du réseau 3-30

Configurer les réglages de réseau 3-30

Paramètres DHCP 3-30

Réglages d'IP statique (Manuel) 3-31

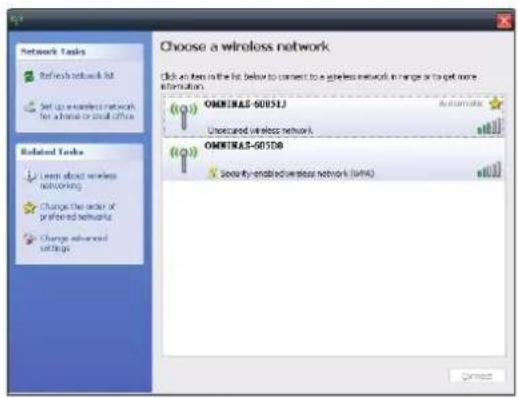

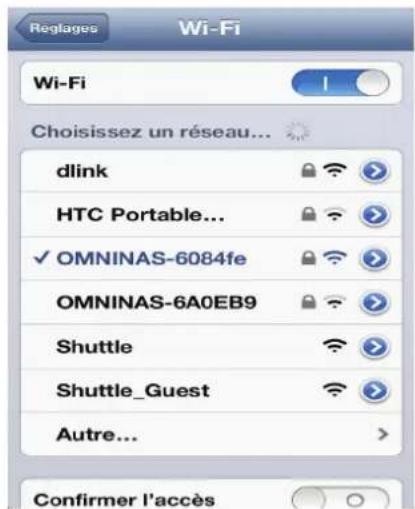

Configurer les paramètres WI-Fi.... 3-32

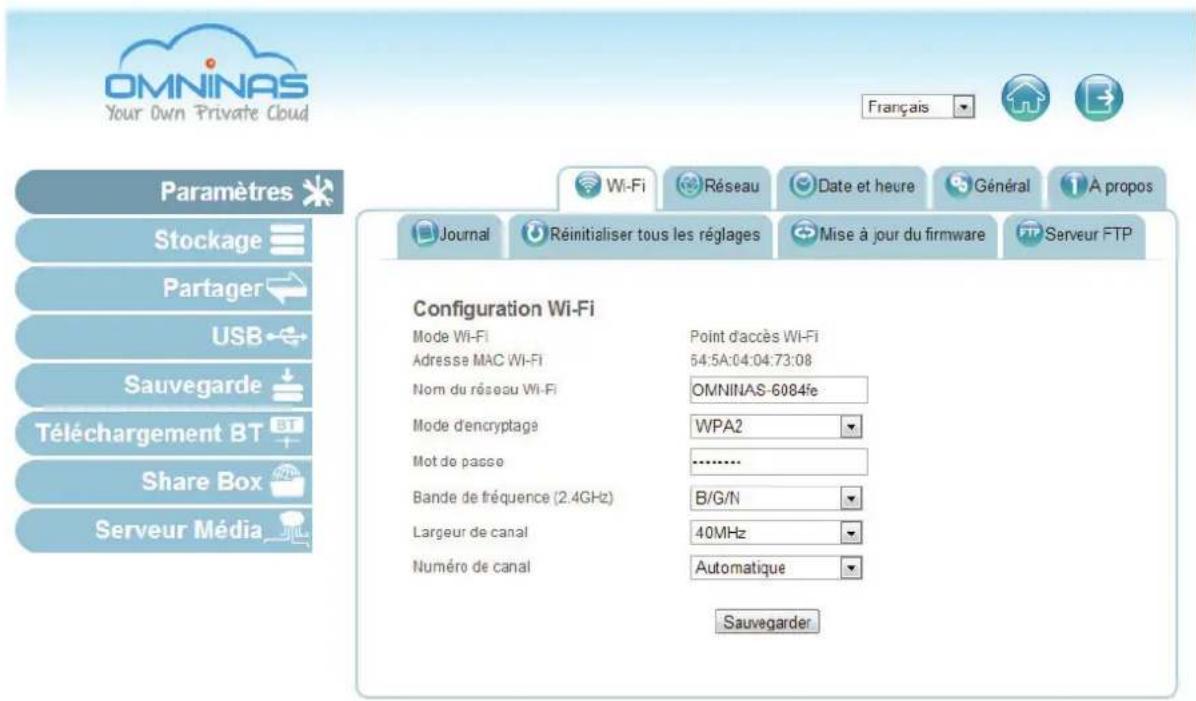

Réglages Wi-Fi.... 3-32

Se connecter au Wi-Fi.... 3-33

Gestion de l'énergie 3-34

Paramétrer la gestion d'énergie 3-34

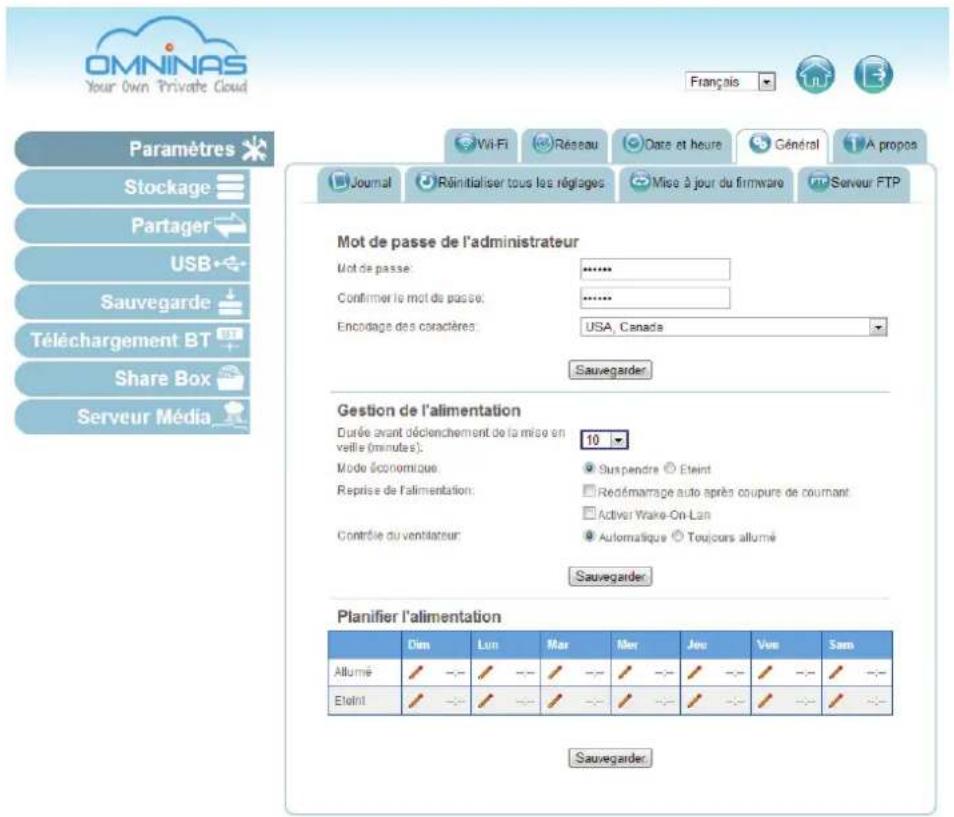

Paramétrer une planification de mise en marche/arrêt ..... 3-35

Gestion du partage 3-37

Ajout de dossiers 3-37

Créer un dossier public 3-37

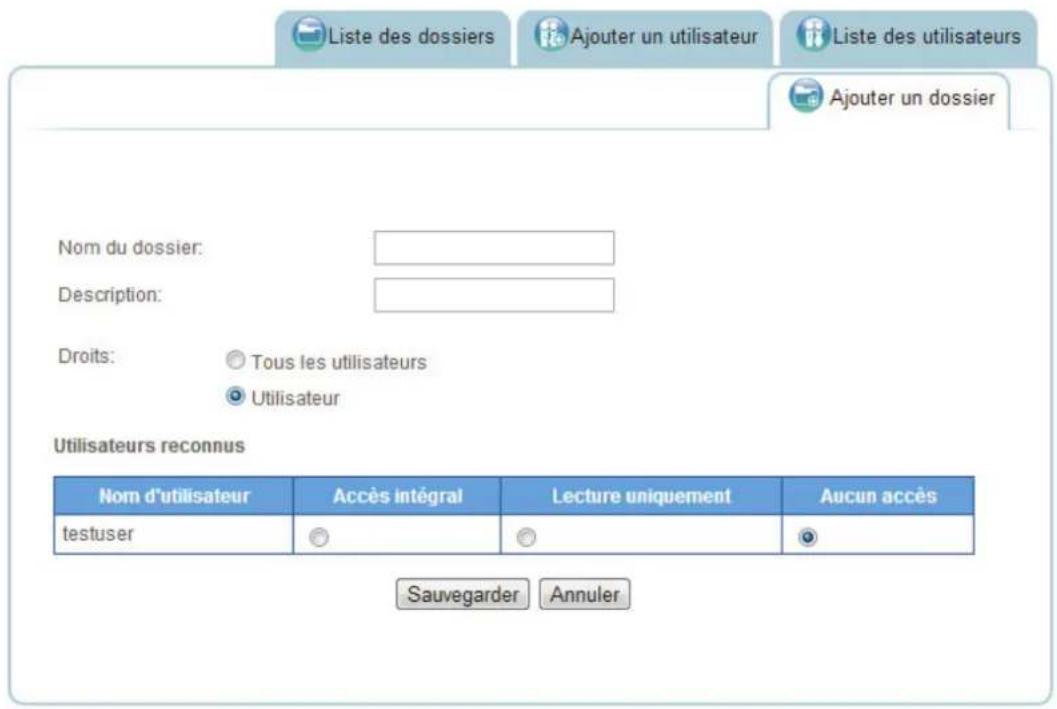

Pour créer un dossier privé....3-38

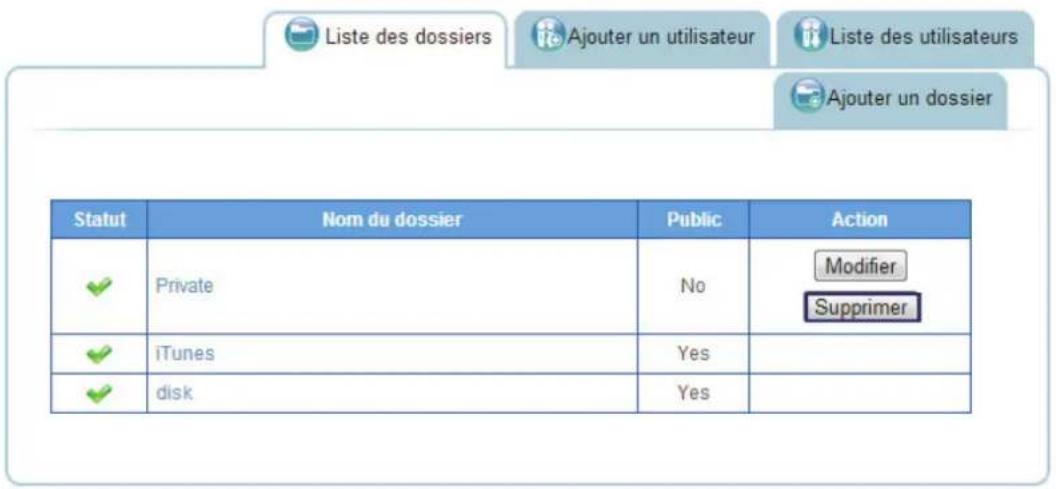

Affichage des listes de dossiers.... 3-39

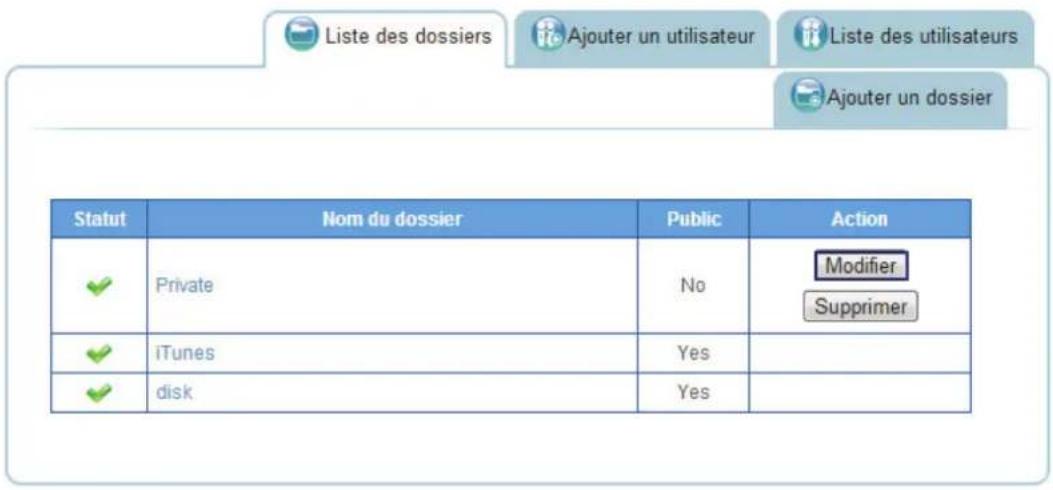

Modification des dossiers.... 3-39

Suppression des dossiers 3-40

Gestion des périphériques USB 3-41

Paramètre de l'imprimante 3-41

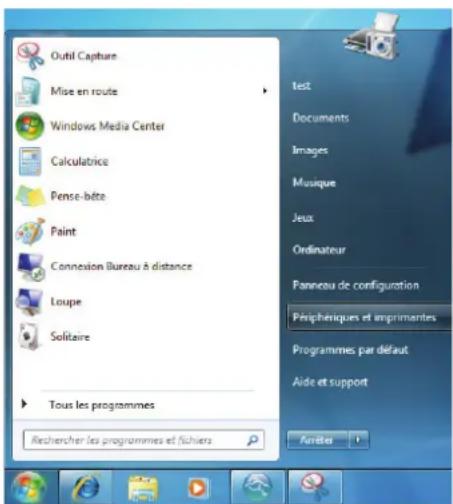

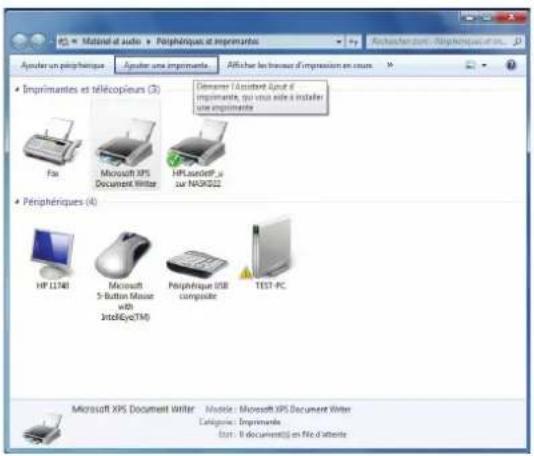

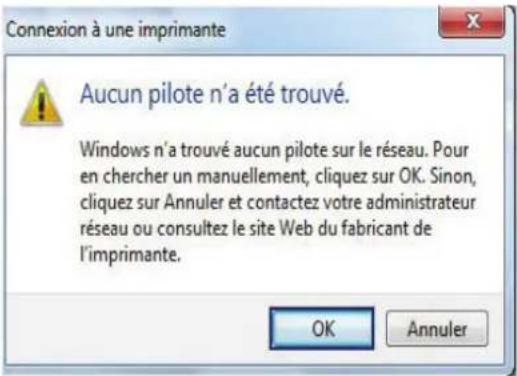

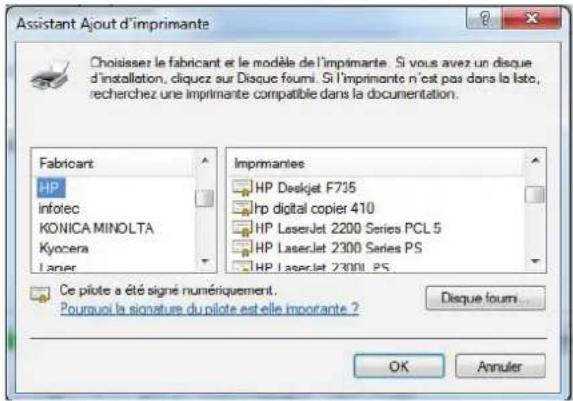

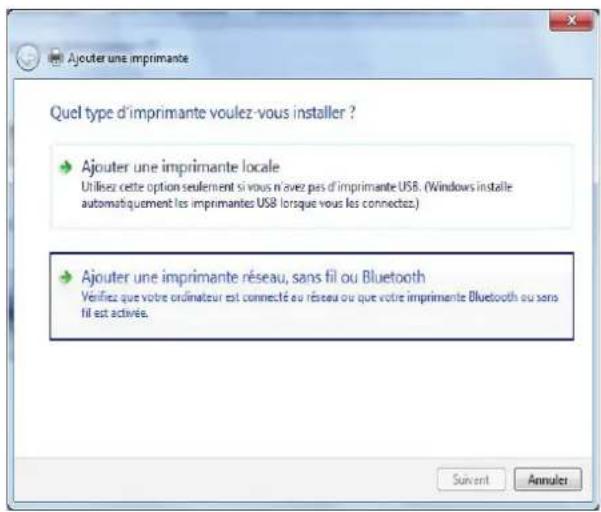

Ajouter une imprimante dans un système Windows ...... 3-41

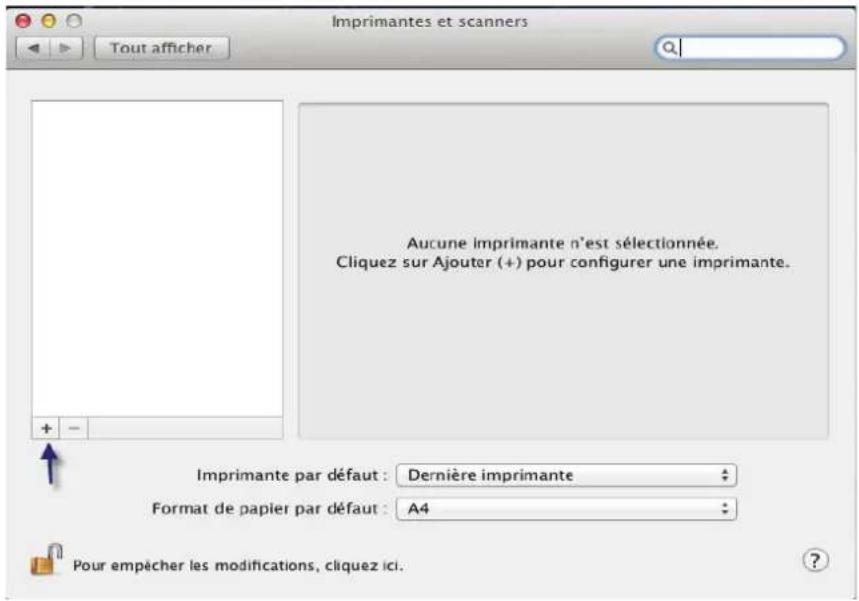

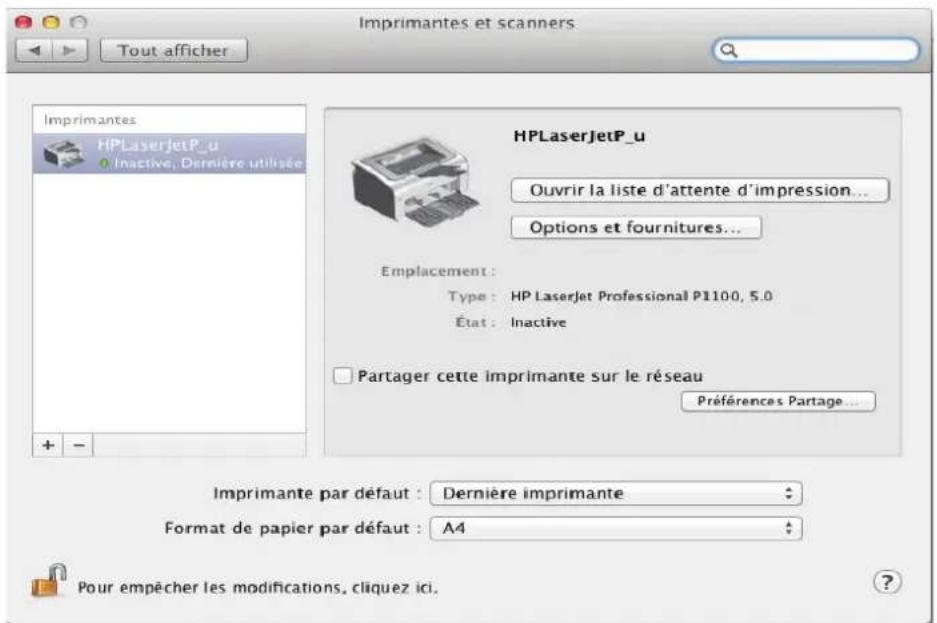

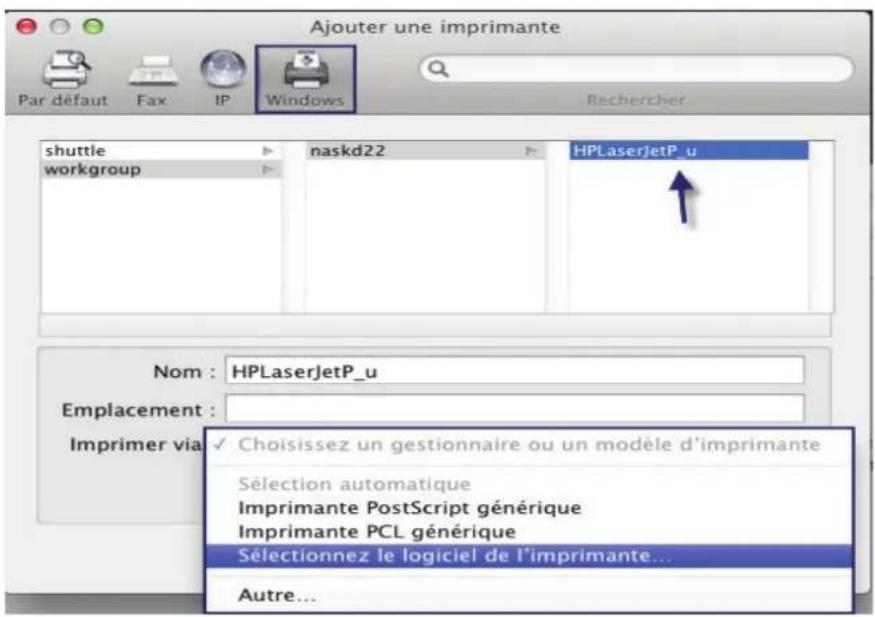

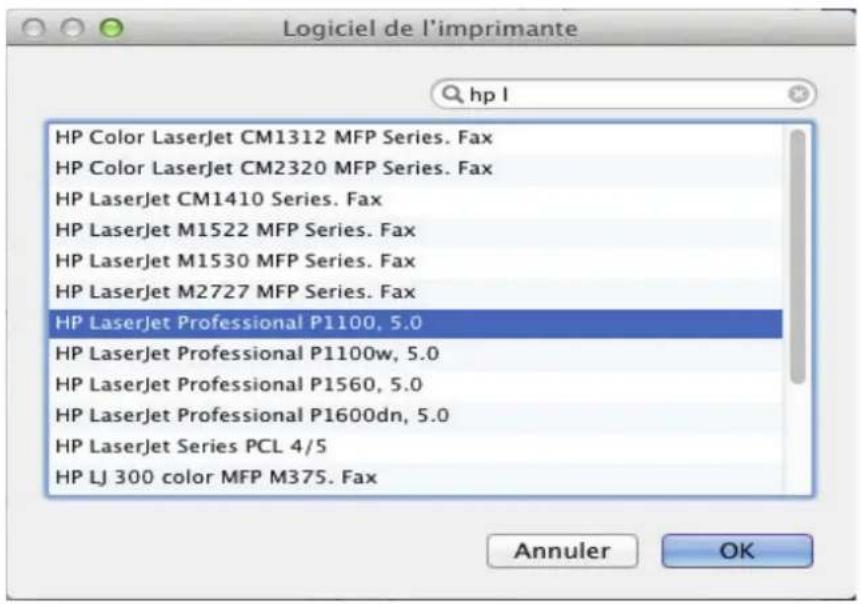

Ajouter une imprimante dans un système Mac OS .... 3-44

Copie automatique....3-47

Journal système 3-49

Effacement des journaux 3-49

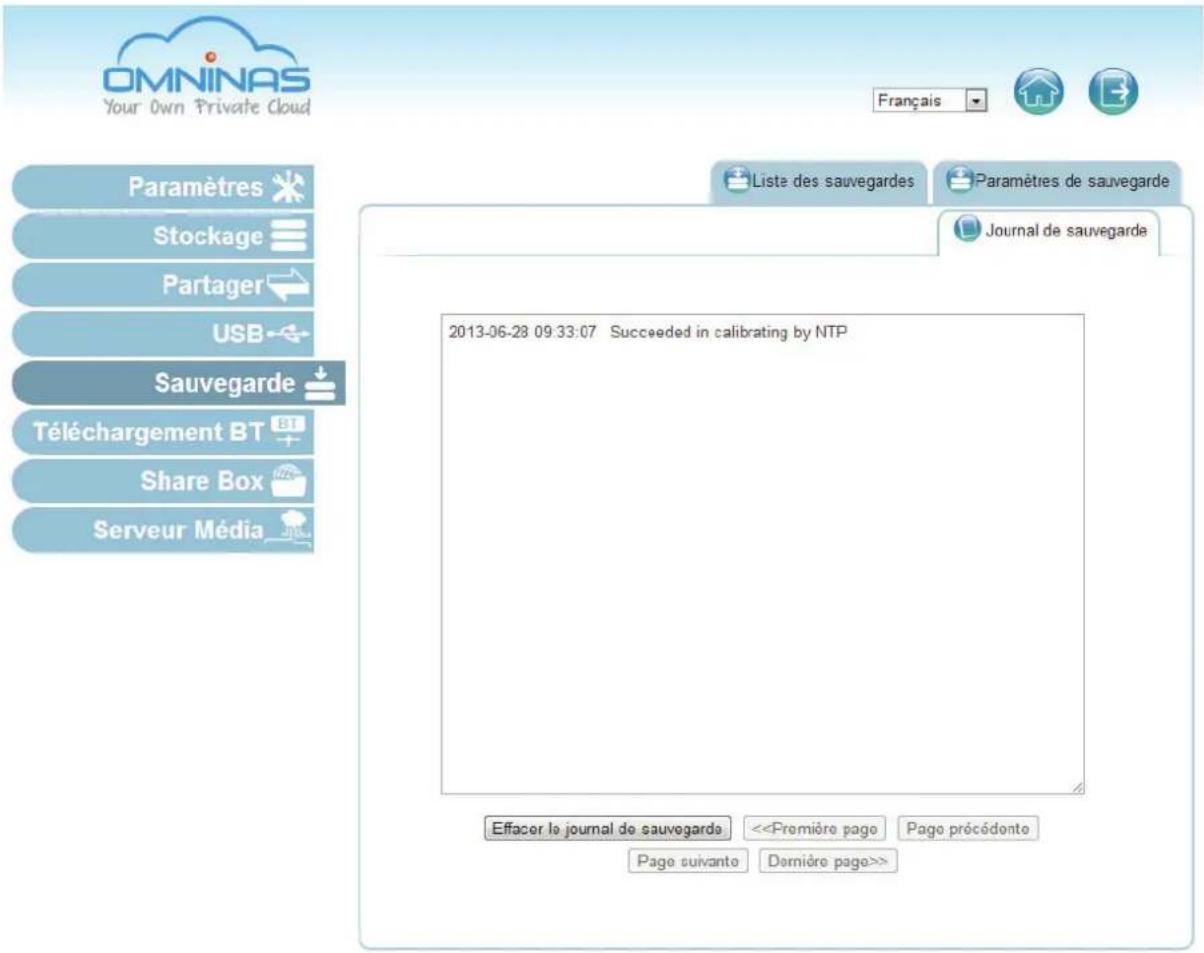

Sauvegarde du système 3-50

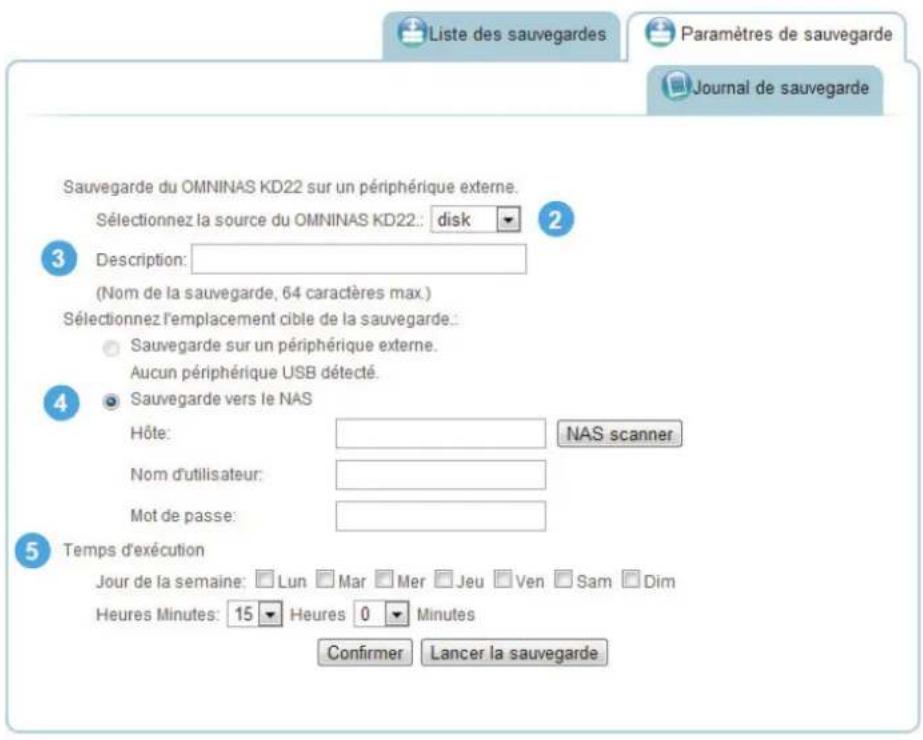

Paramétrage des planifications de sauvegarde 3-50

Modification des planifications de sauvegarde 3-52

Suppression des planifications de sauvegarde 3-52

Affichage des journaux de sauvegarde 3-53

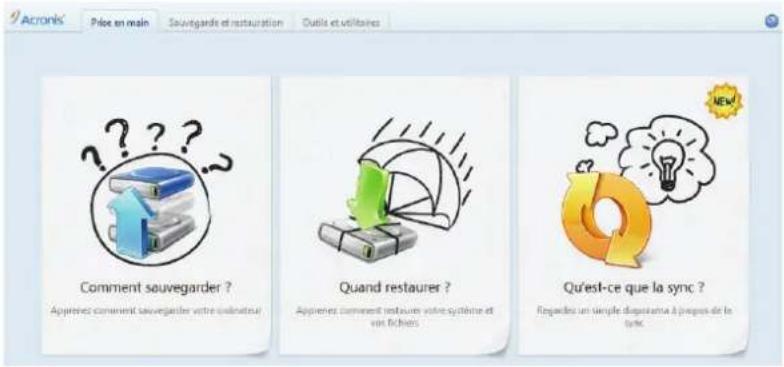

Logiciel de sauvegarde Acronis 3-54

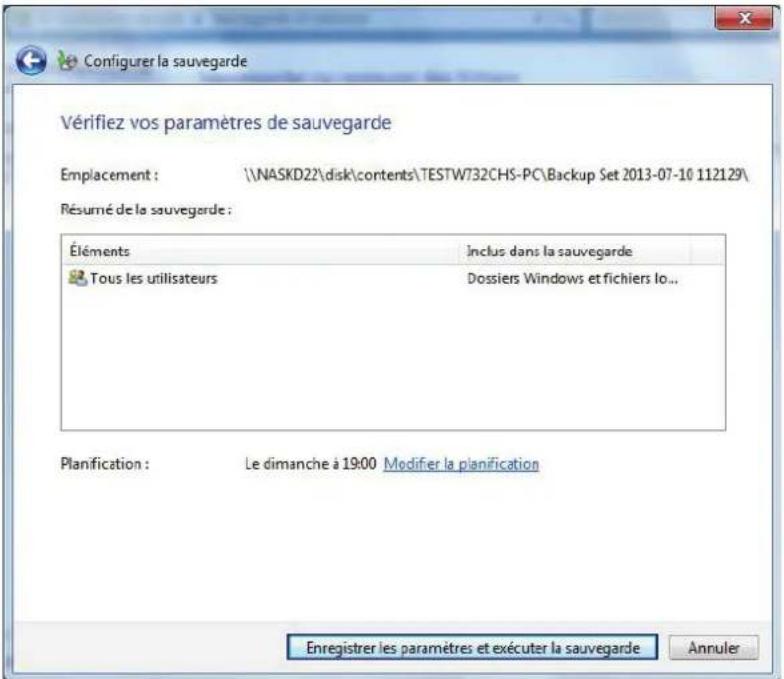

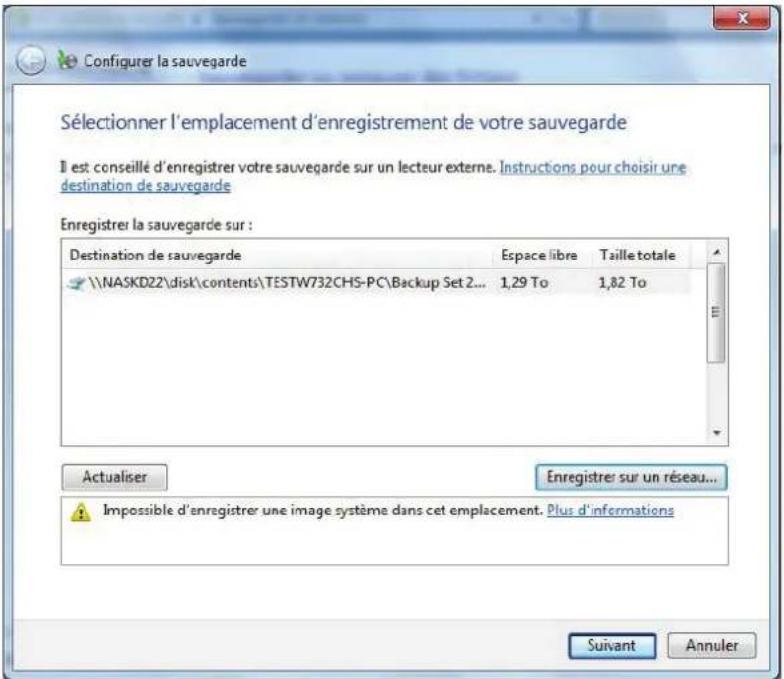

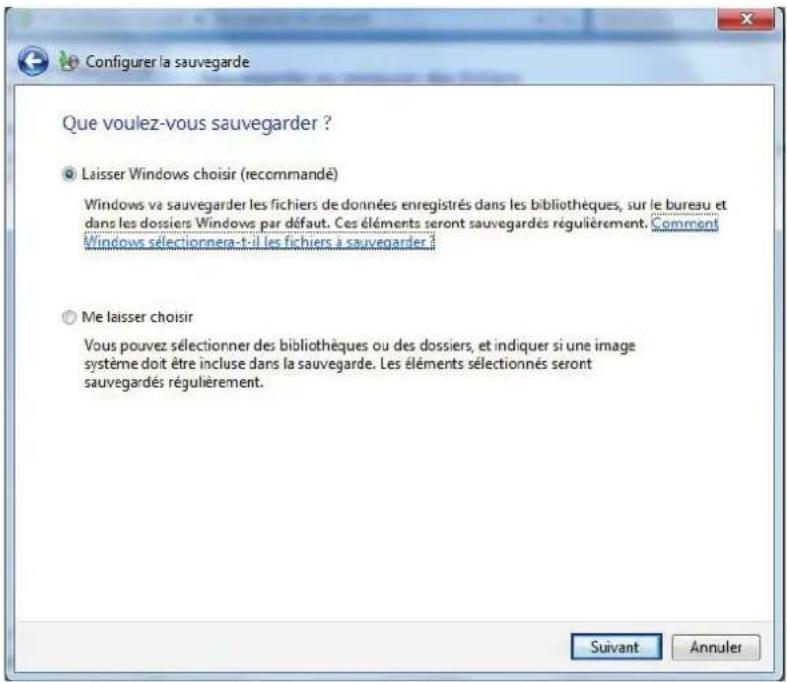

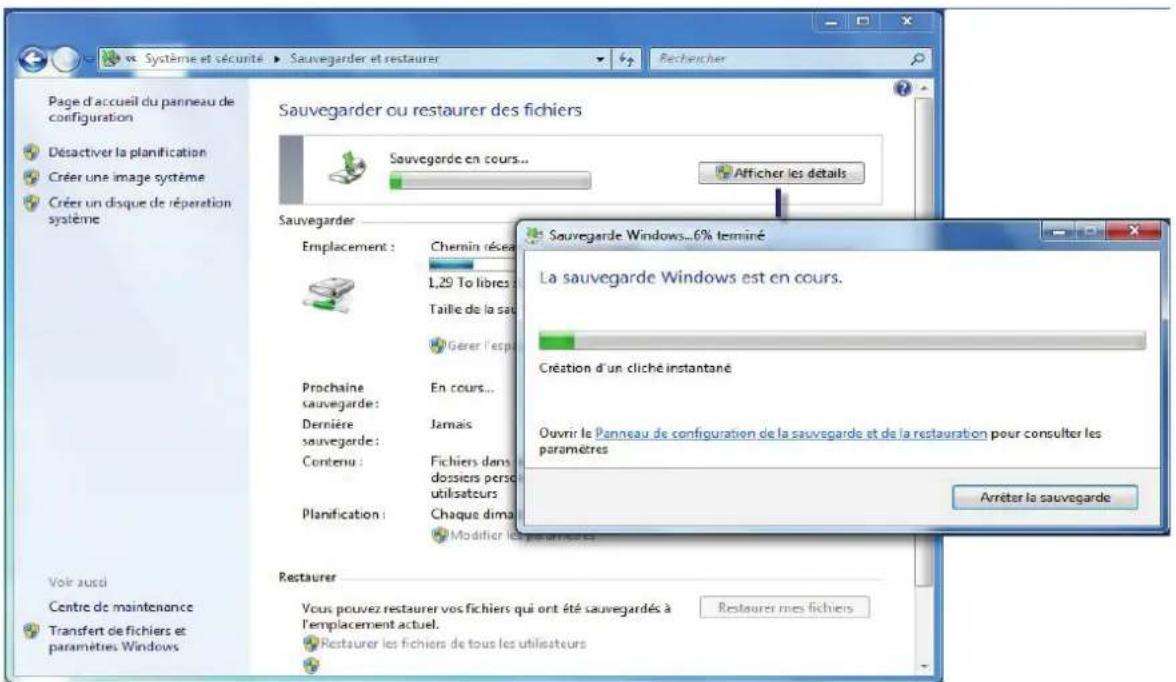

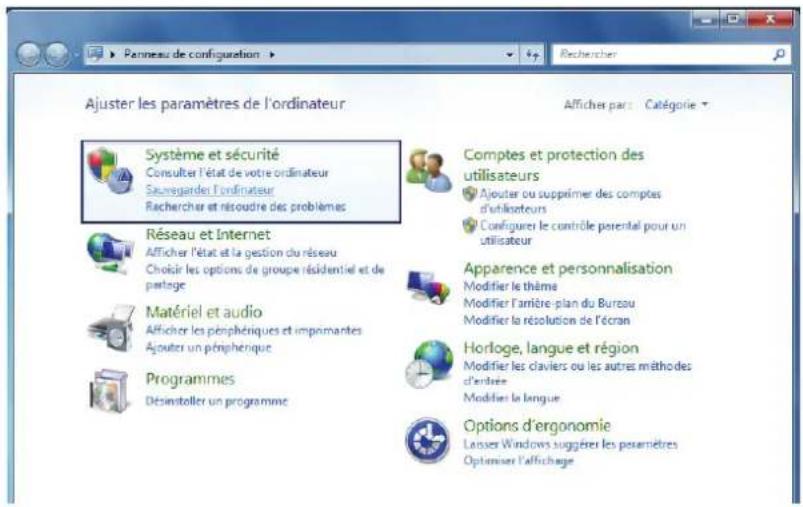

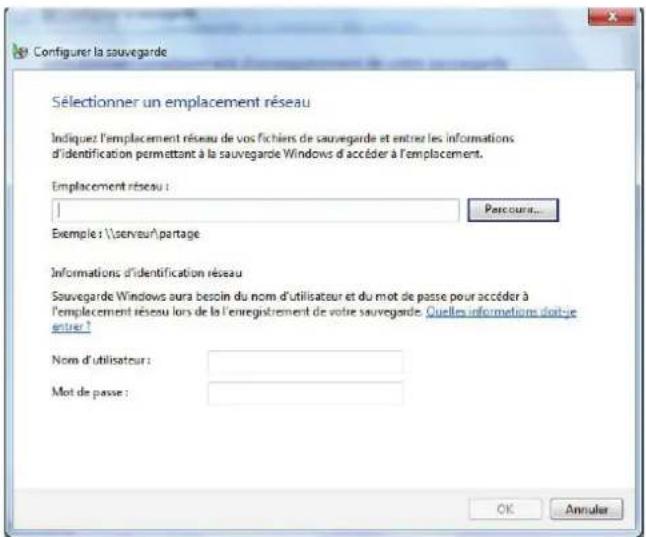

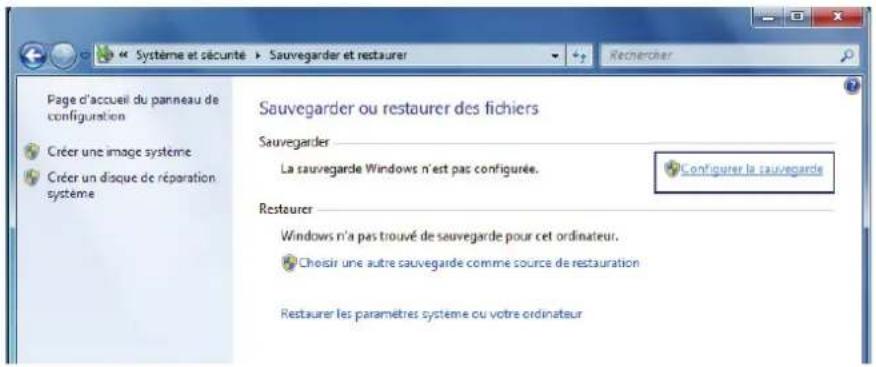

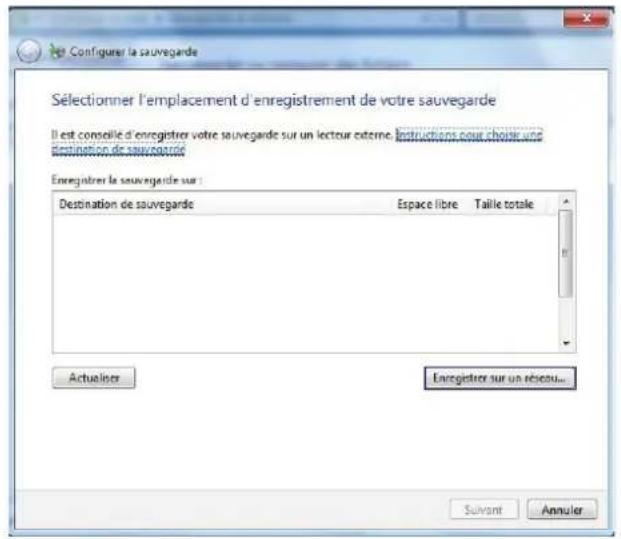

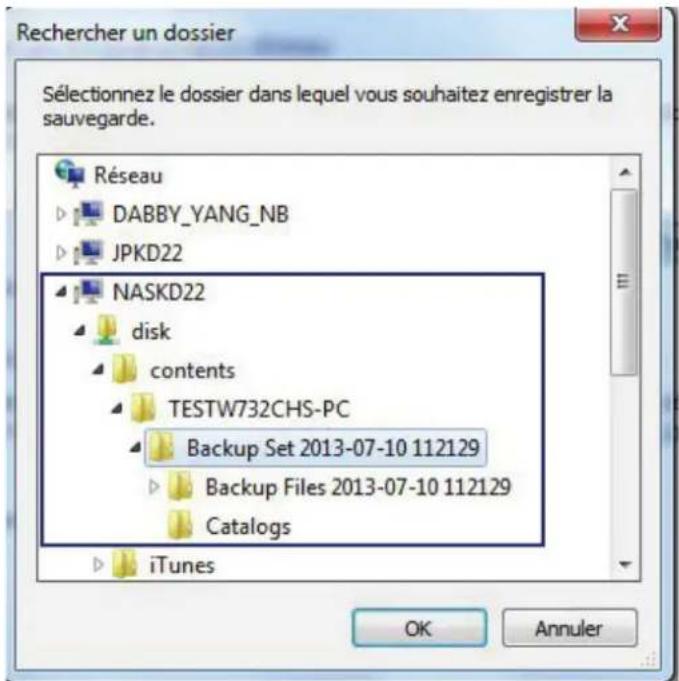

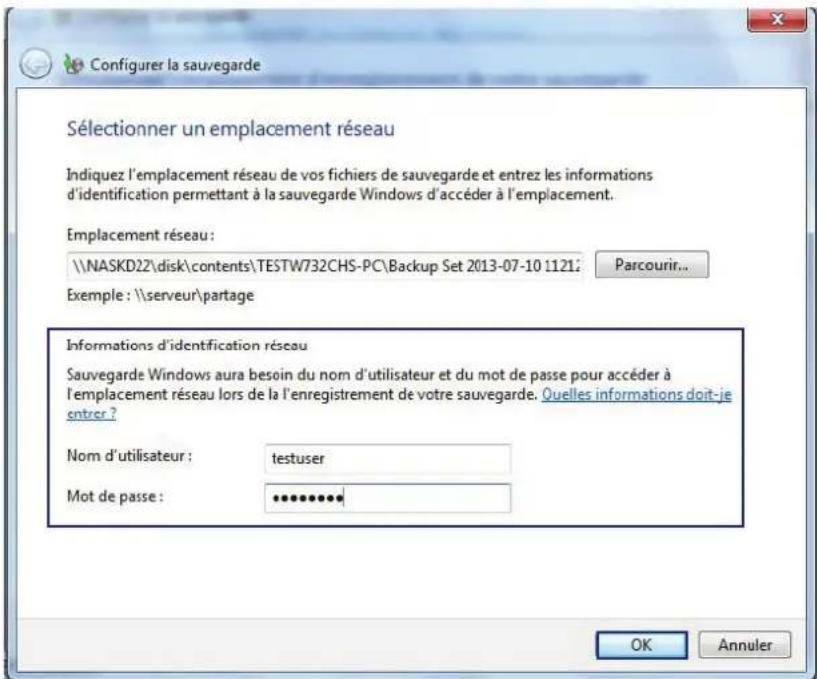

Sauvegarde Windows 3-54

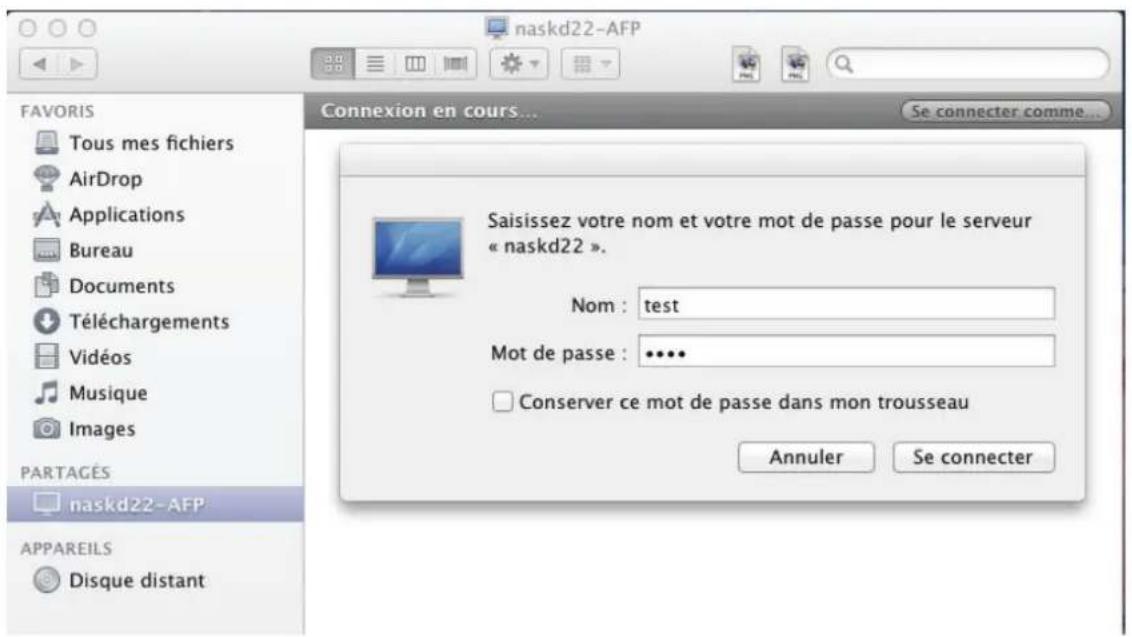

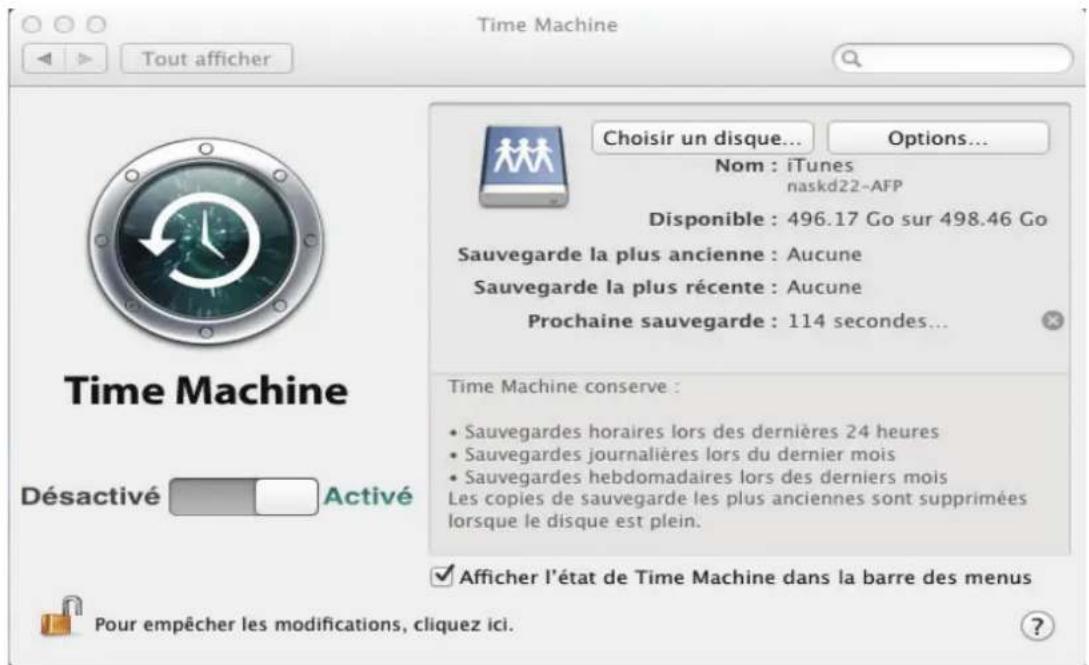

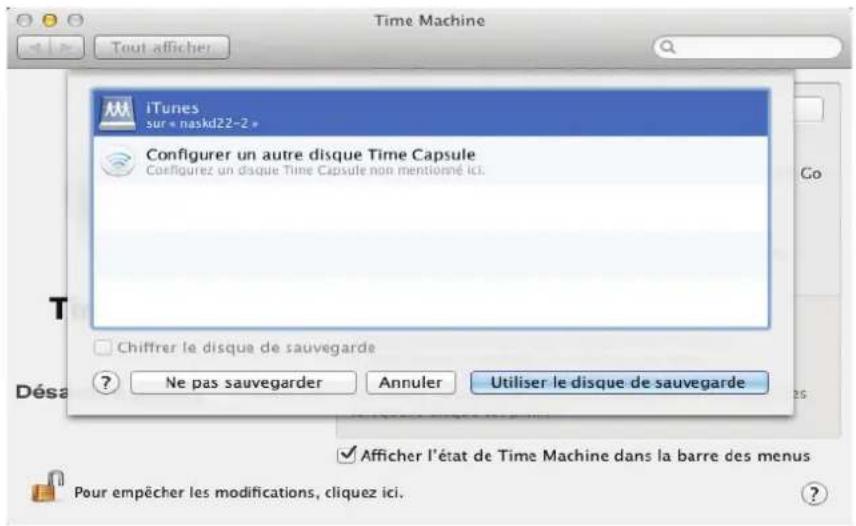

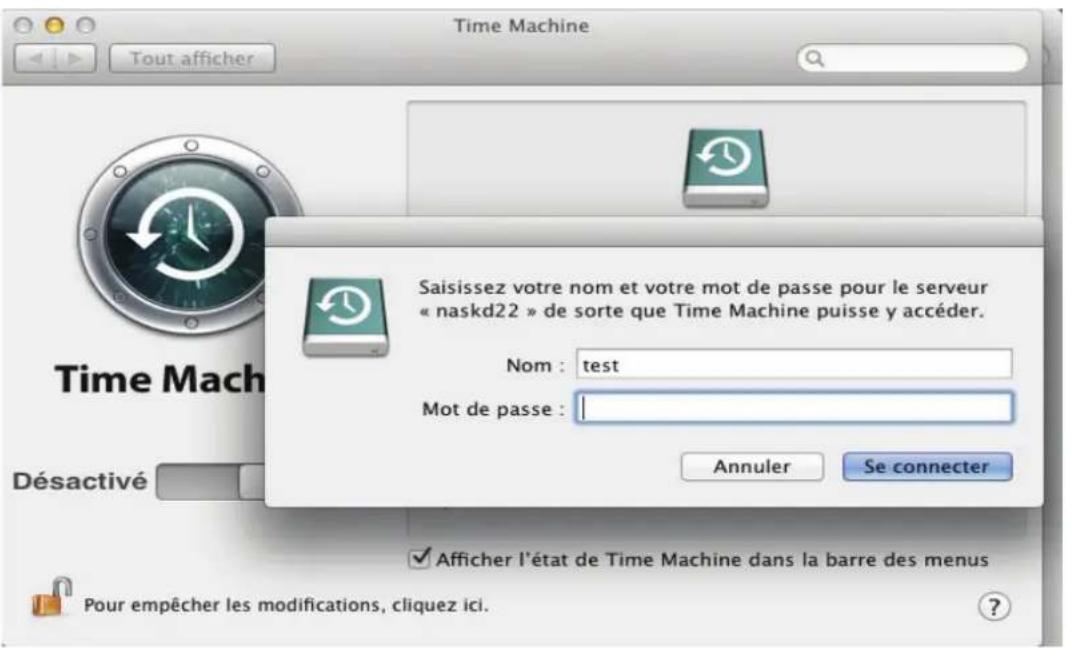

Time Machine du SE Mac....3-59

Configuration du système 3-62

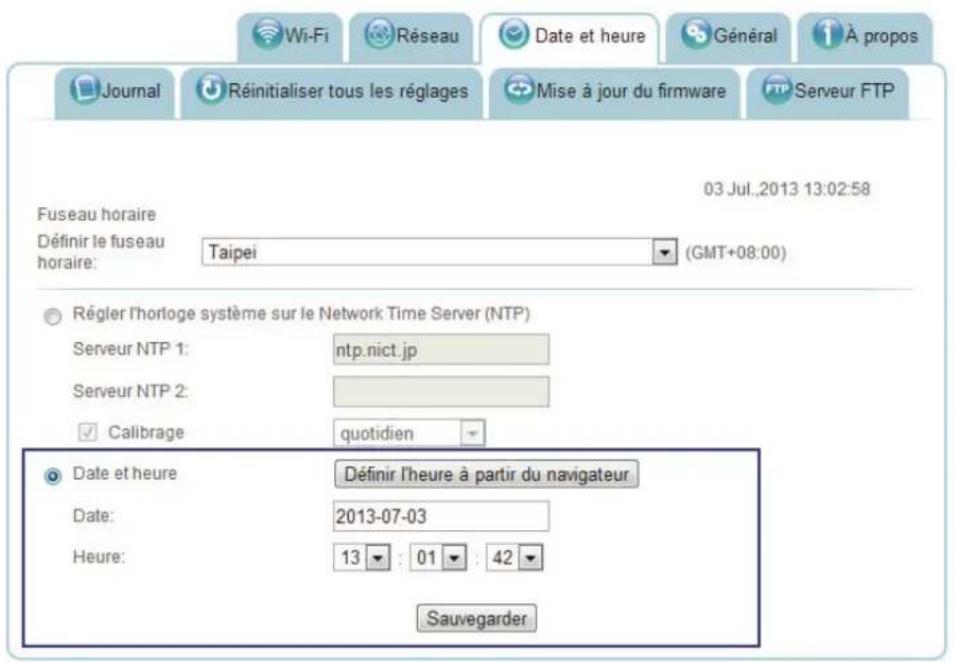

Paramétrage de la date et de l'heure 3-62

Redémarrage et mise hors tension 3-63

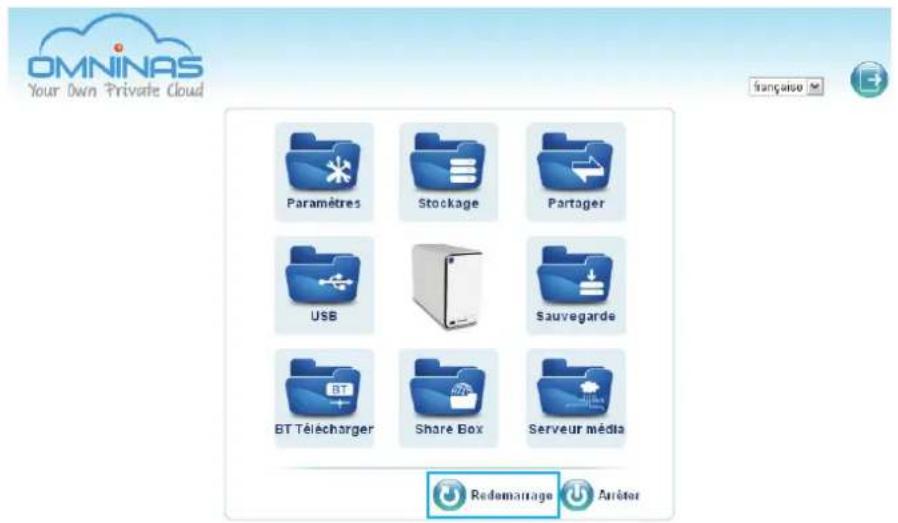

Redémarrer le système 3-63

Mettre hors tension 3-64

Réinitialiser pour rétablir les paramètres par défaut de la configuration d'usine 3-64

Réinitialisation de l'interface Web 3-64

Réinitialisation du matériel 3-65

Mise à jour du firmware 3-66

Services d'application 3-67

FTP Server 3-67

Paramétrer le FTP Server 3-67

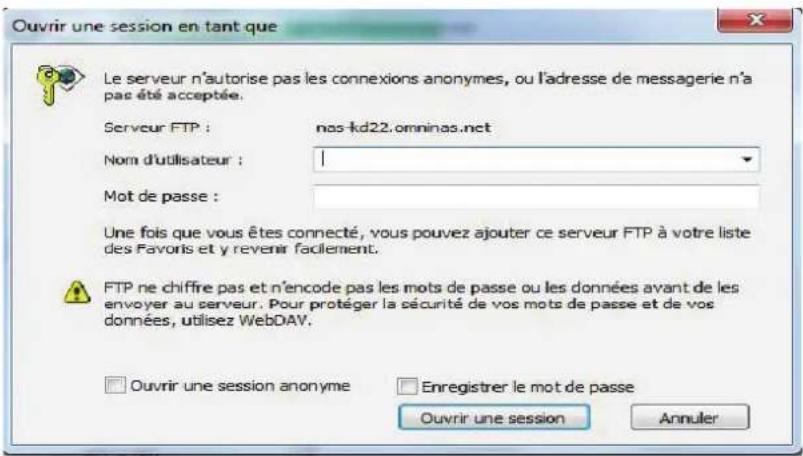

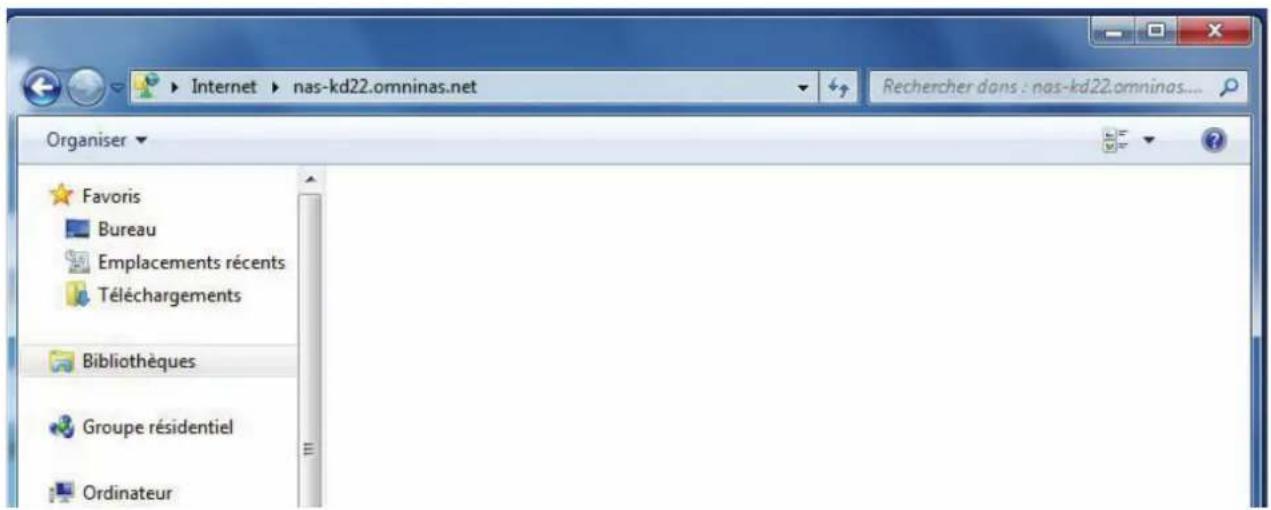

Accéder au FTP Server....3-68

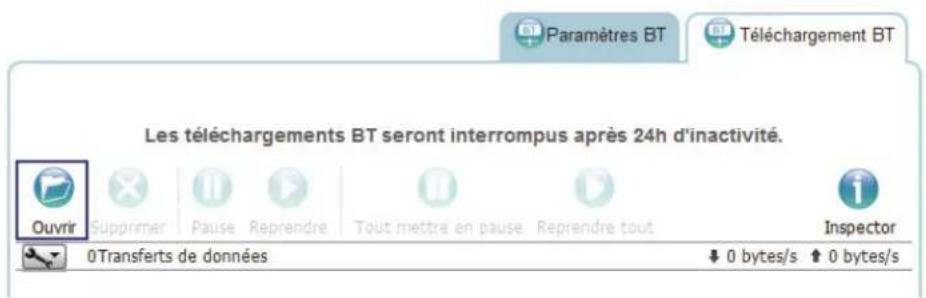

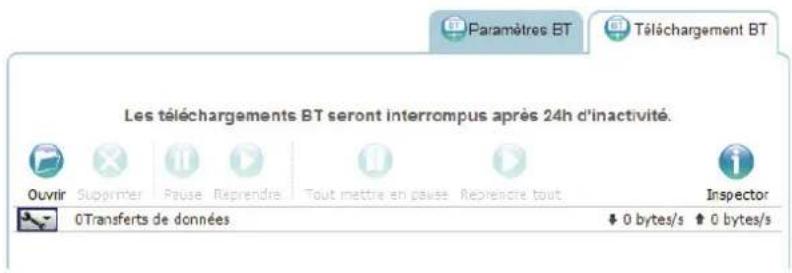

Téléchargement BT 3-69

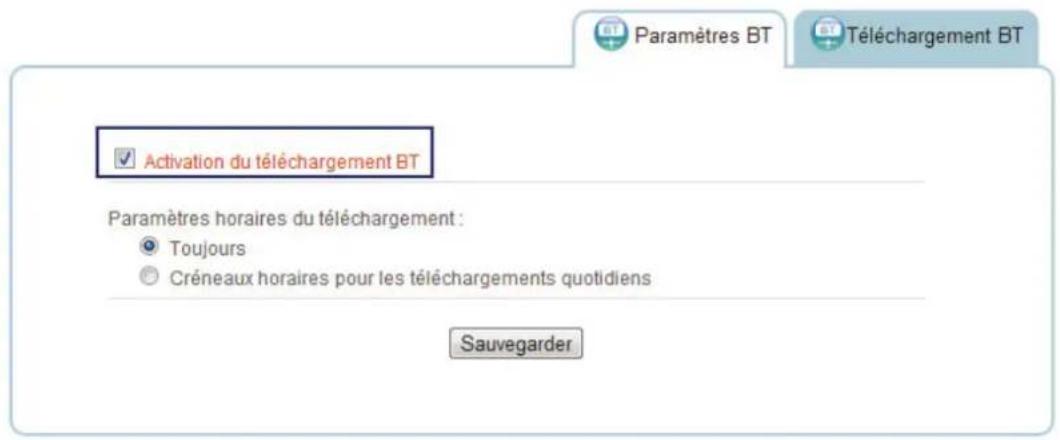

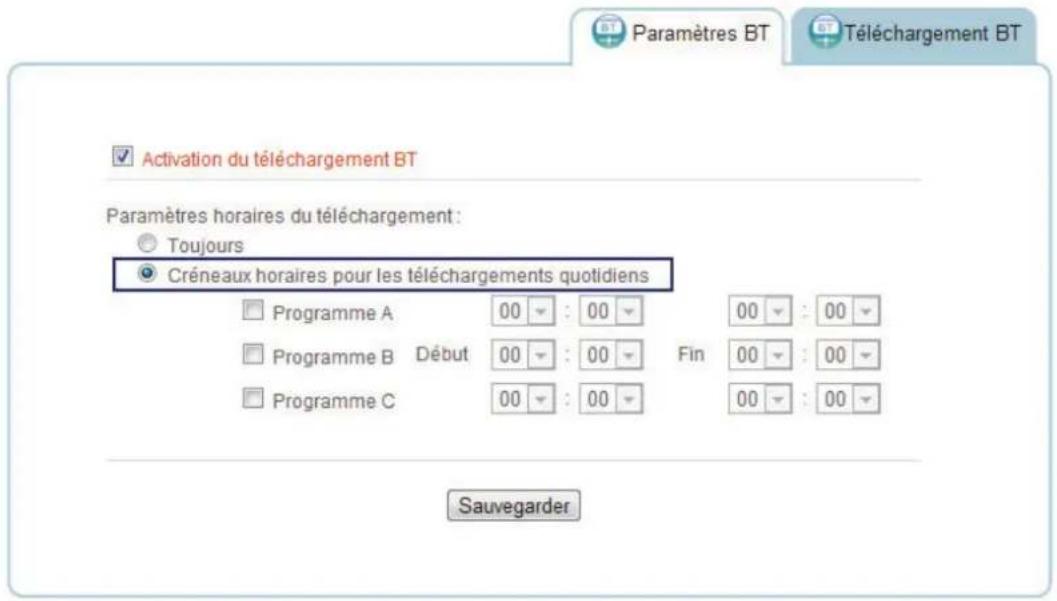

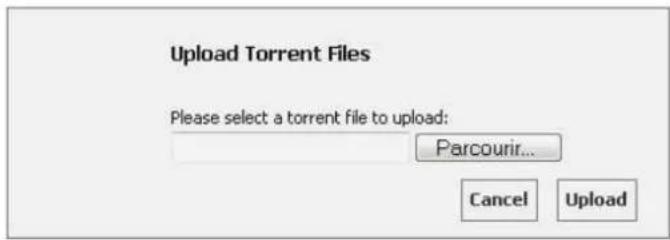

Paramétrage des téléchargements BT 3-69

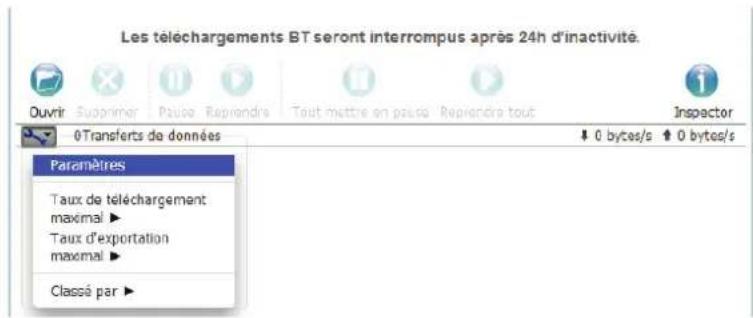

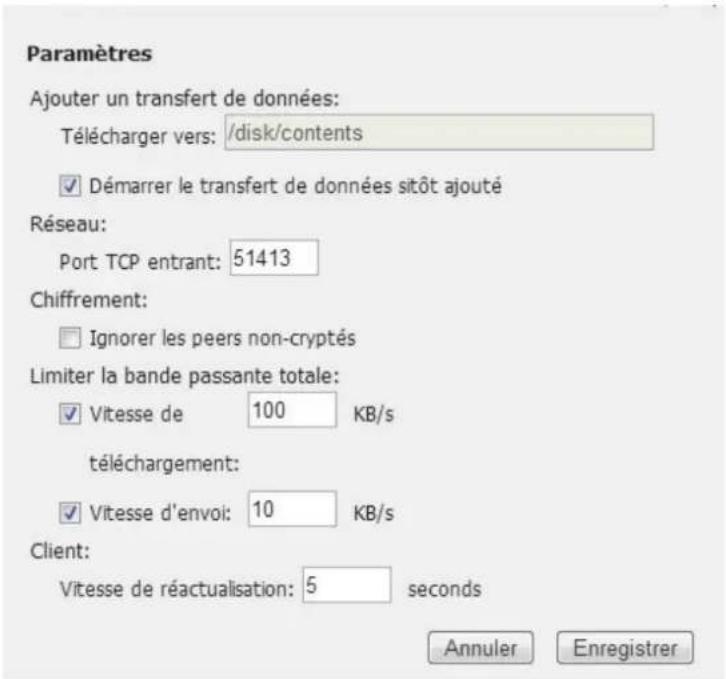

Configuration des préférences.... 3-71

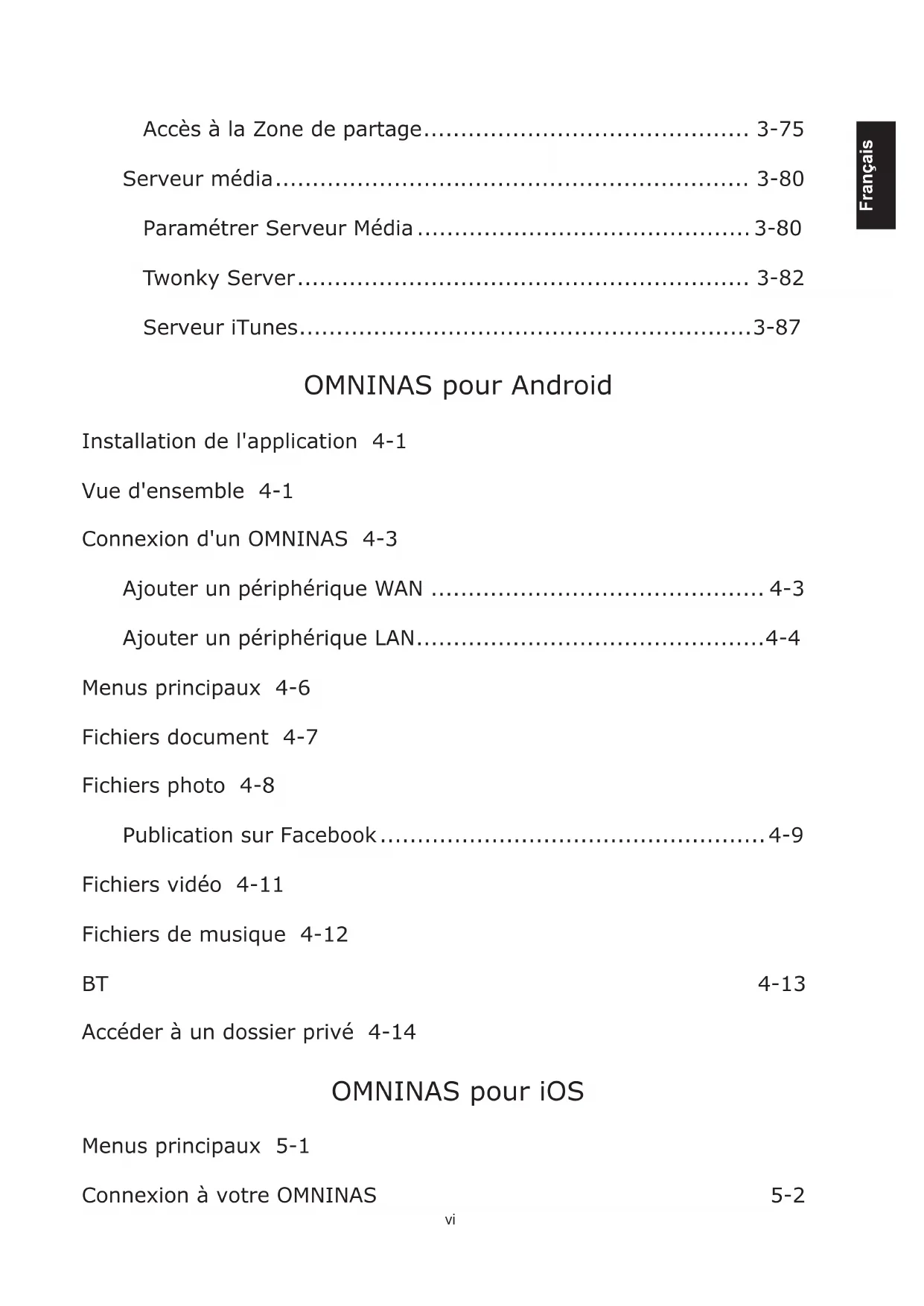

Zone de partage 3-74

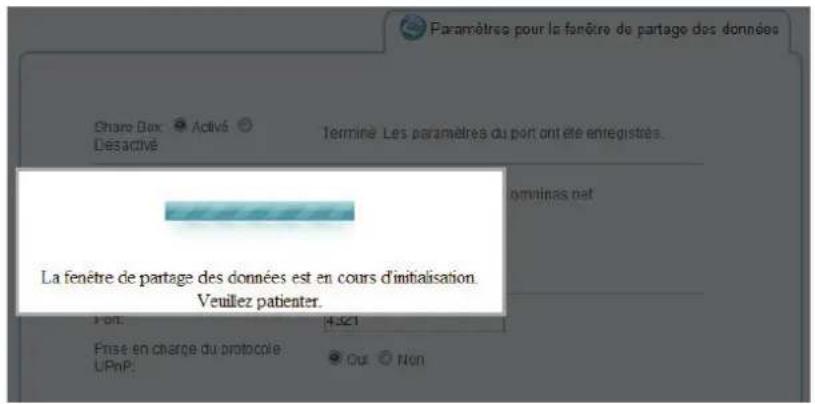

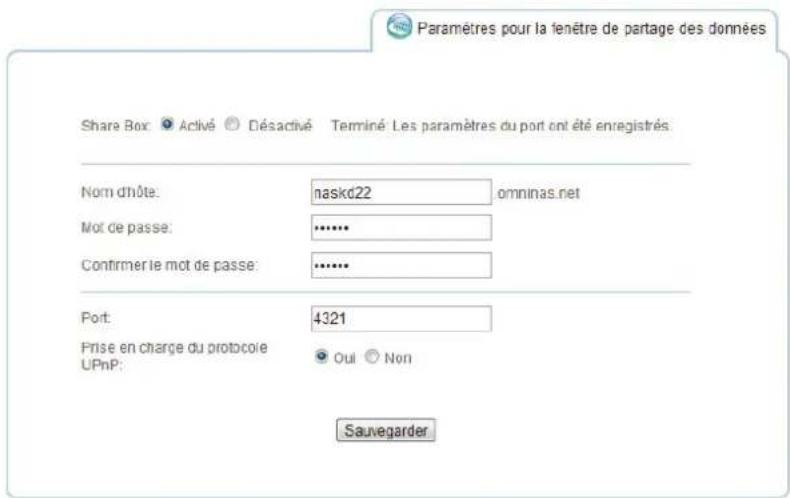

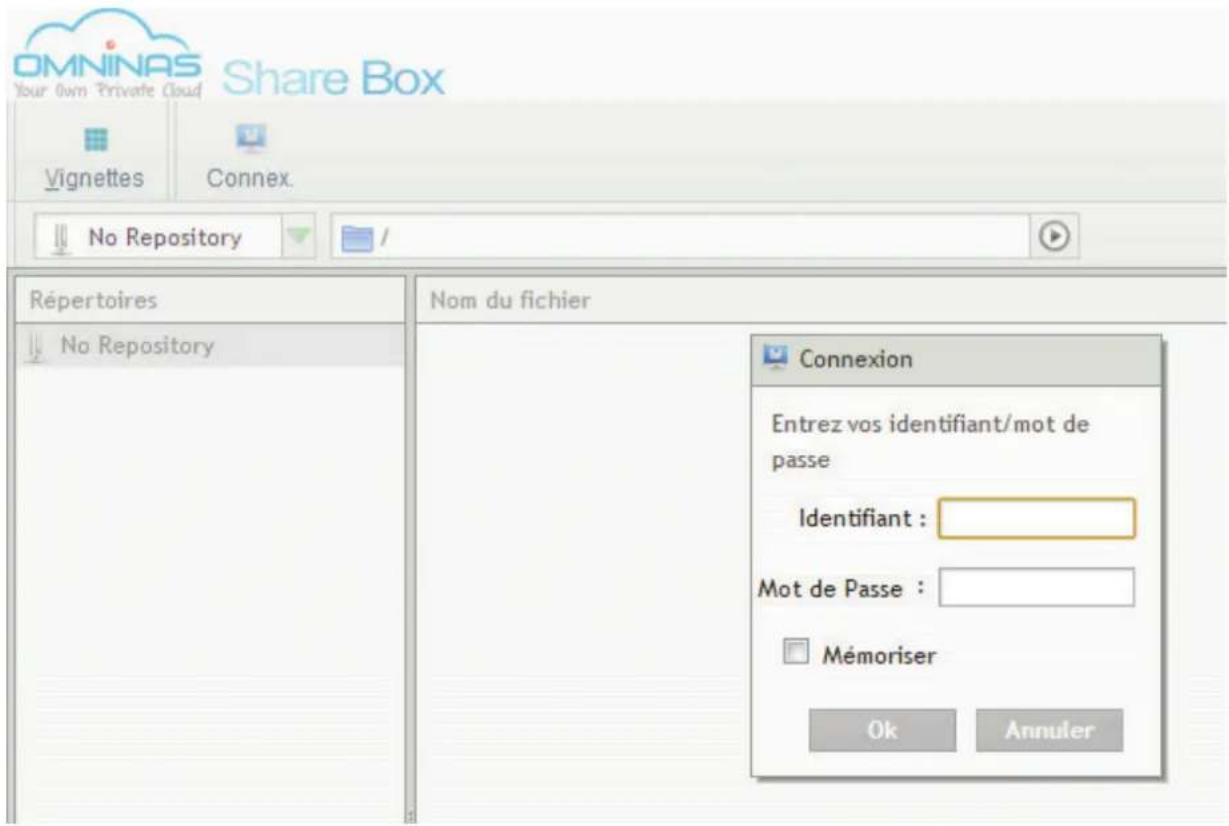

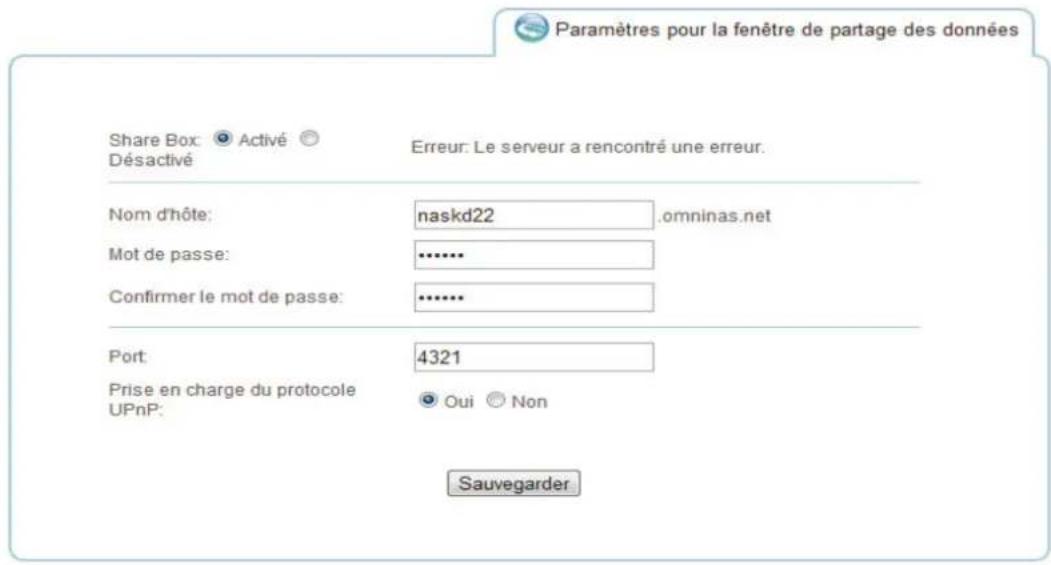

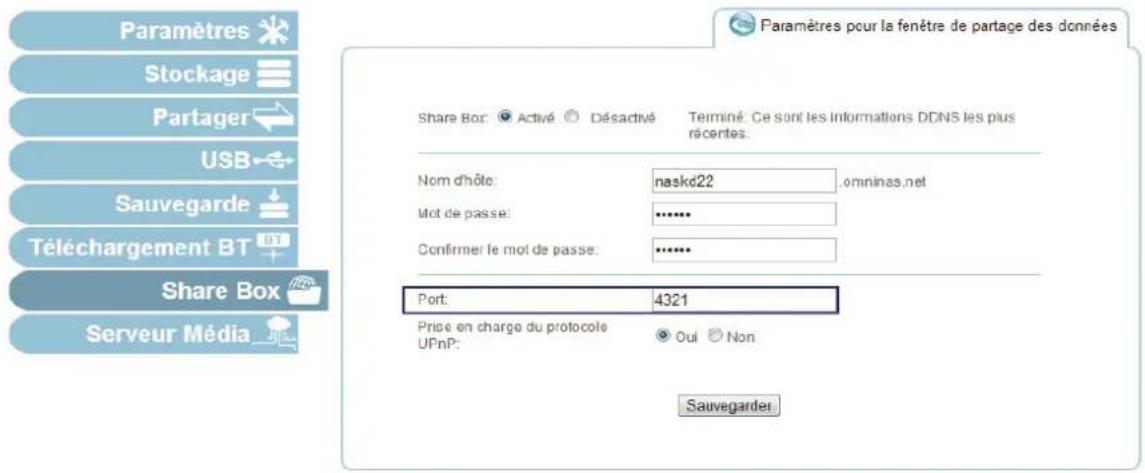

Paramétrage de Zone de partage.... 3-74

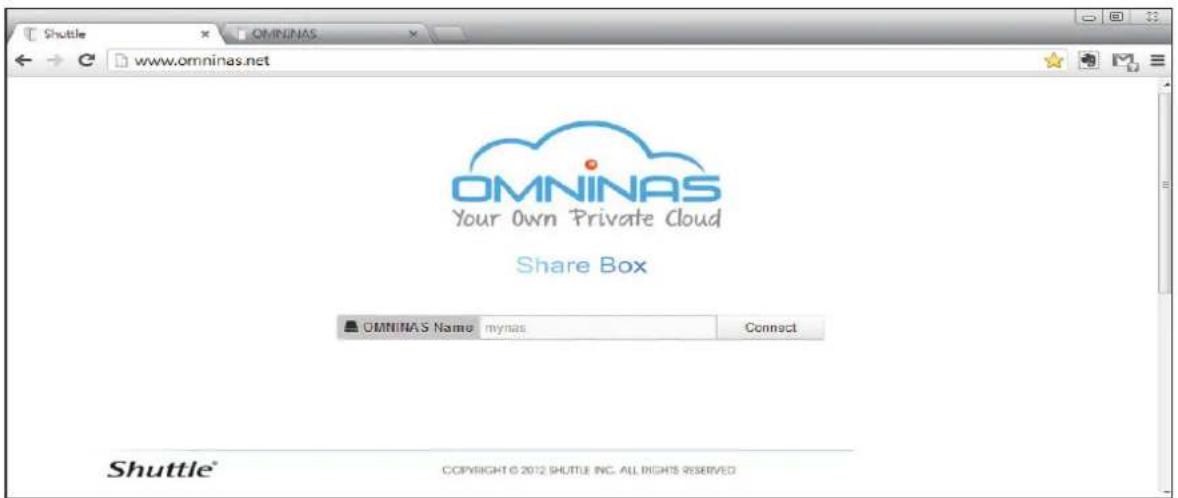

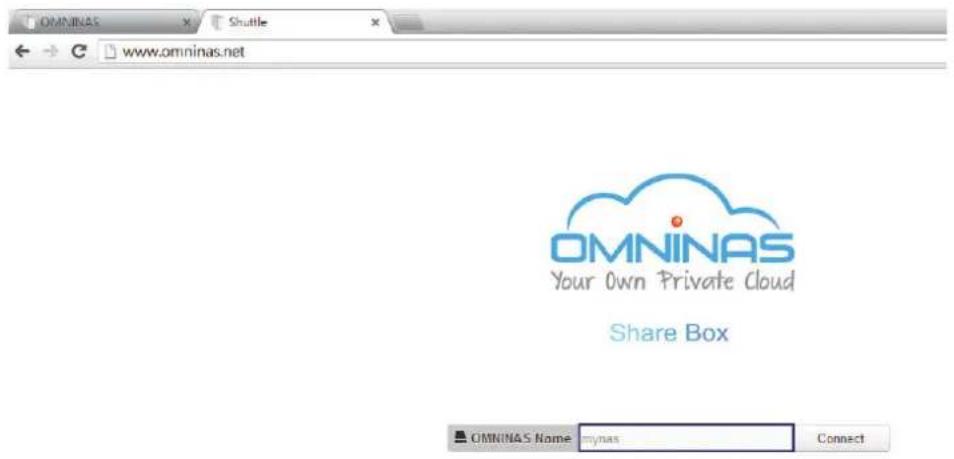

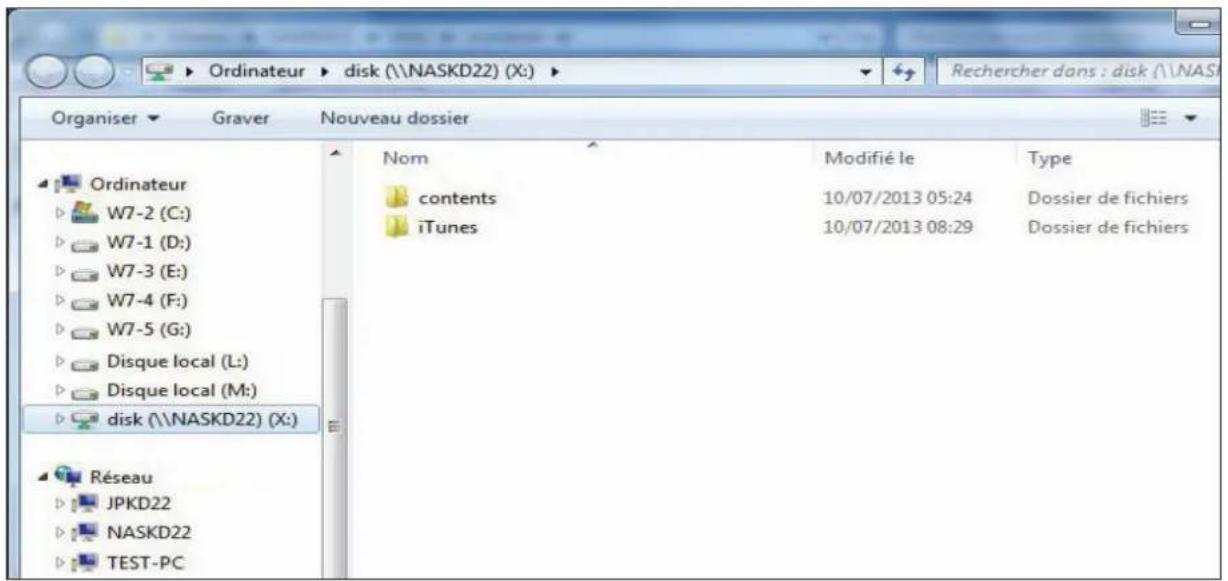

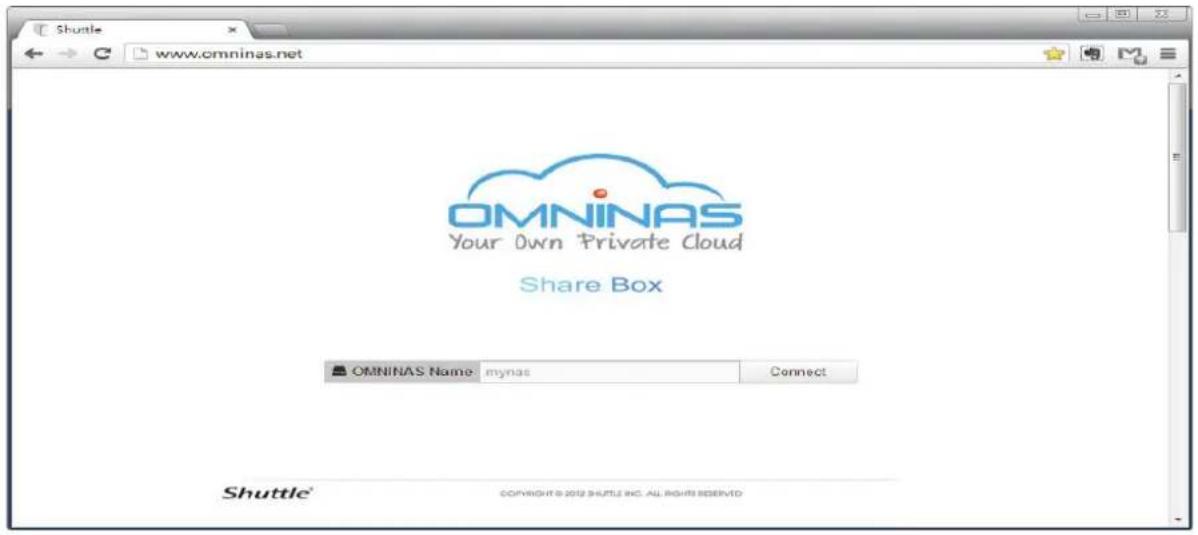

Accès à la Zone de partage.... 3-75

Serveur média.... 3-80

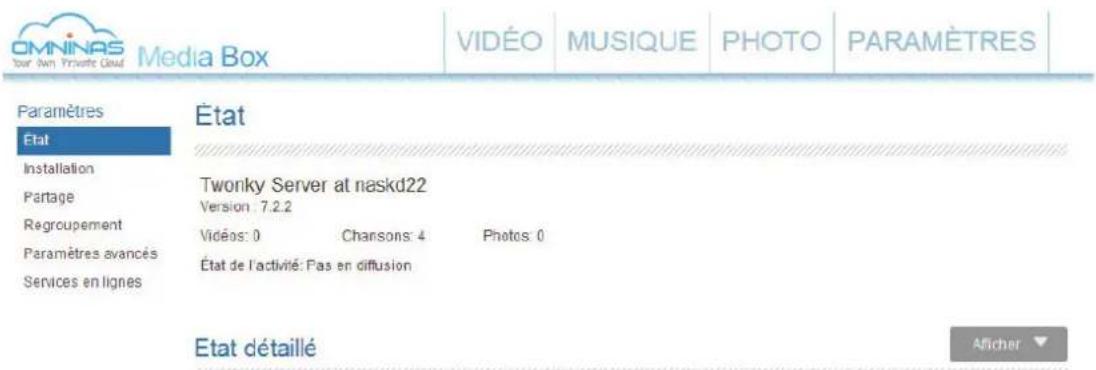

Paramétrer Serveur Média 3-80

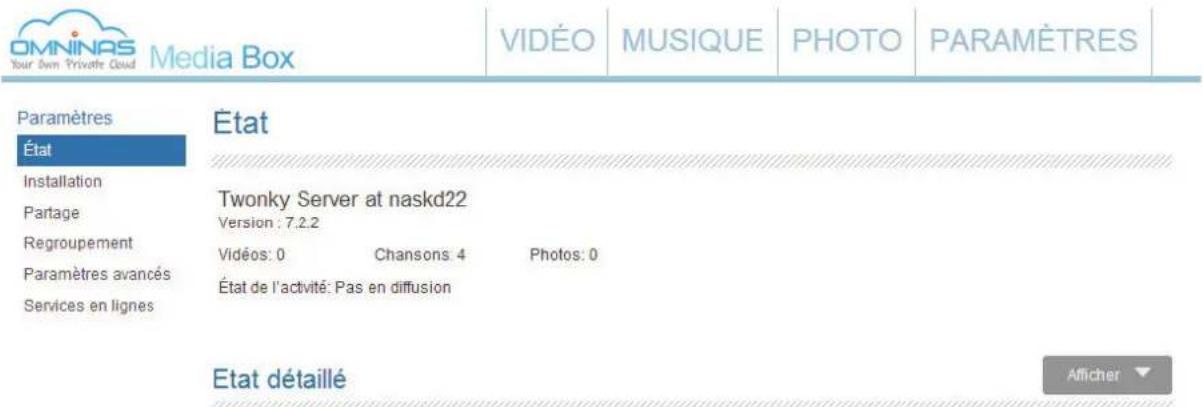

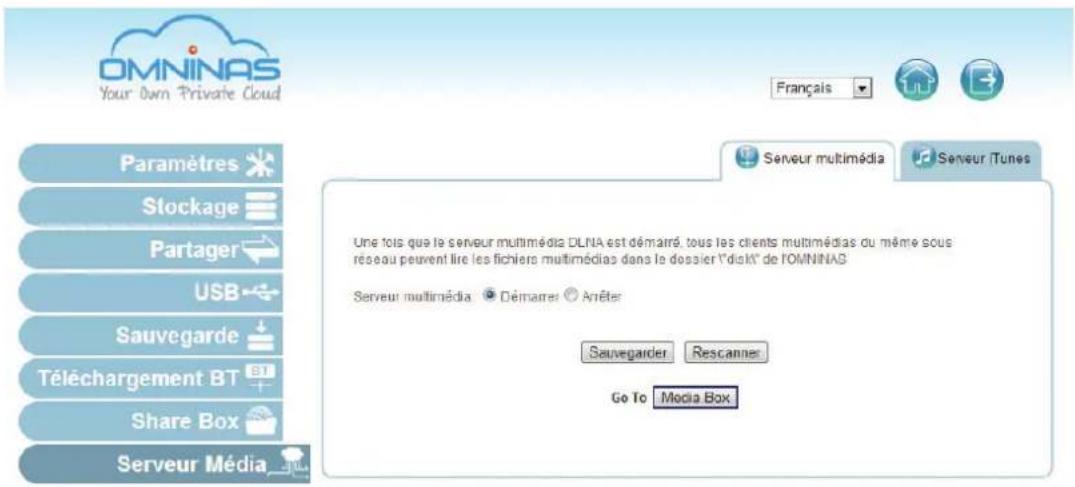

Twonky Server 3-82

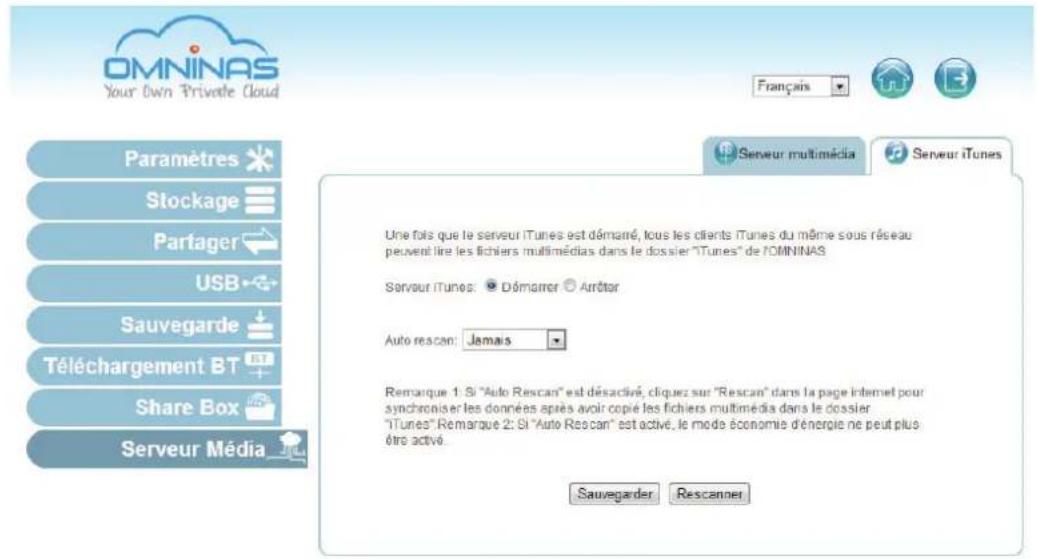

Serveur iTunes....3-87

OMNINAS pour Android

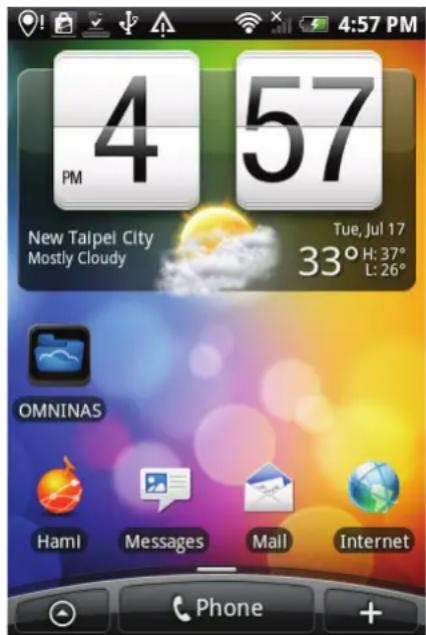

Installation de l'application 4-1

Vue d'ensemble 4-1

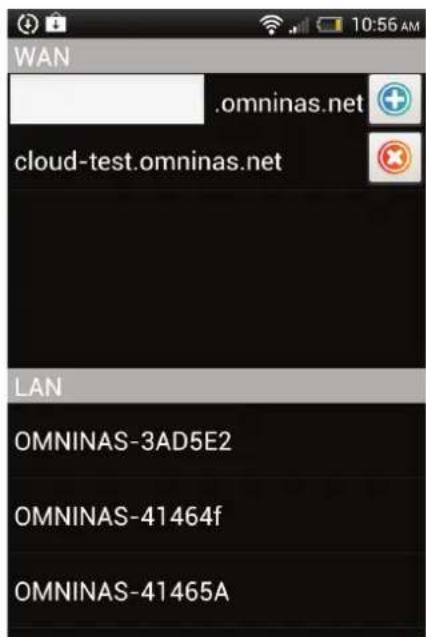

Connexion d'un OMNINAS 4-3

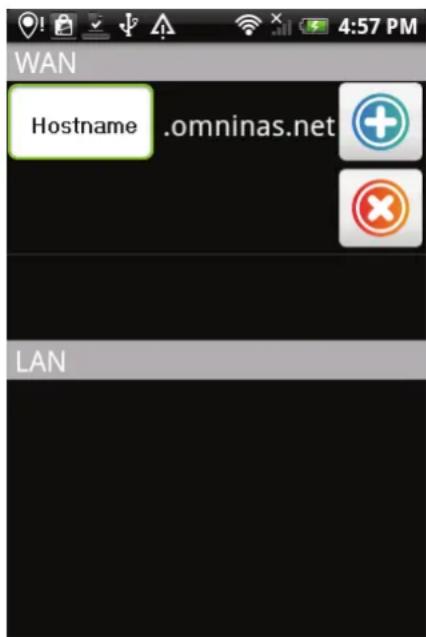

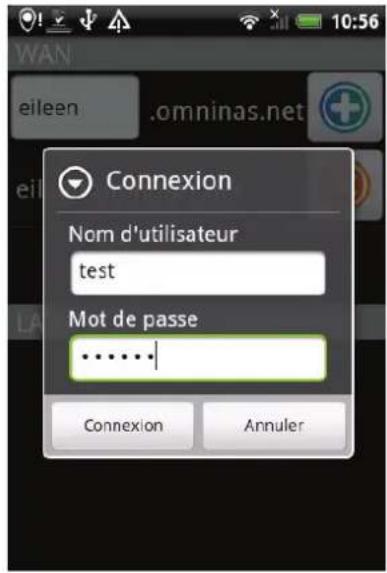

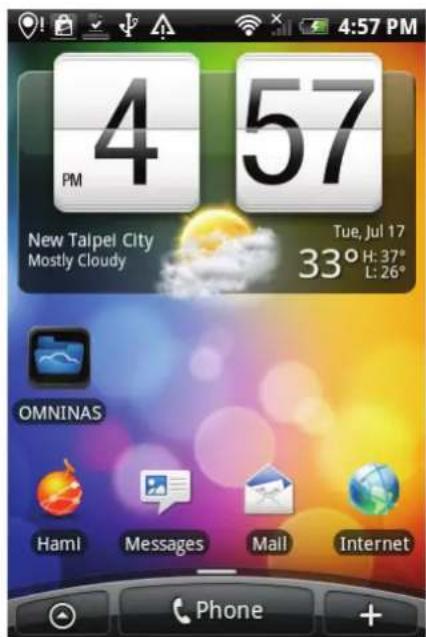

Ajouter un périphérique WAN 4-3

Ajouter un périphérique LAN....4-4

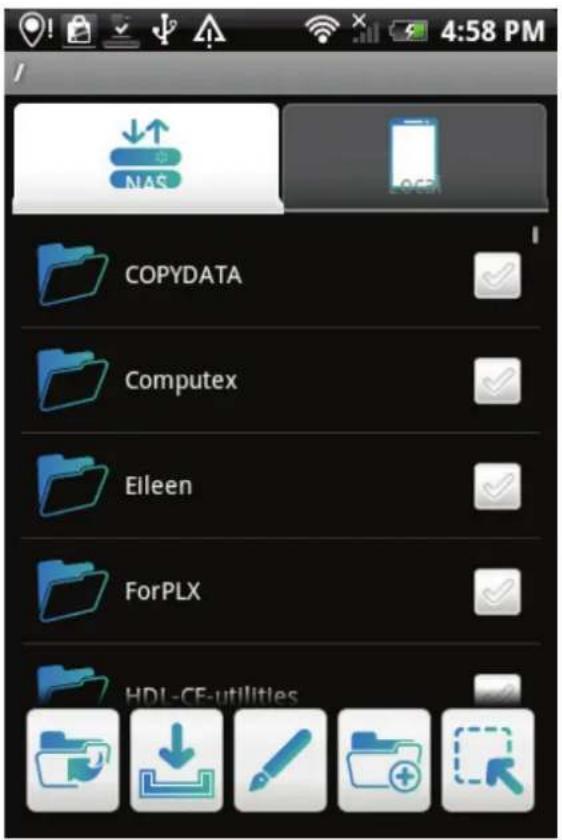

Menus principaux 4-6

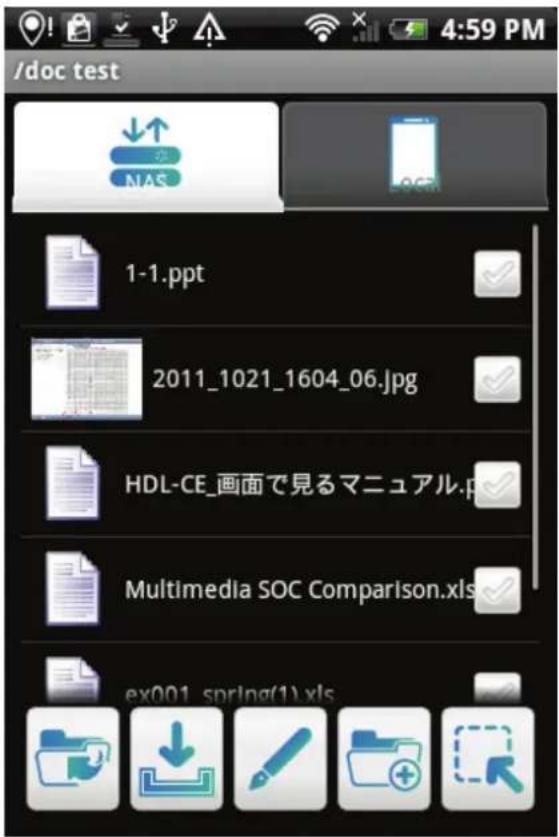

Fichiers document 4-7

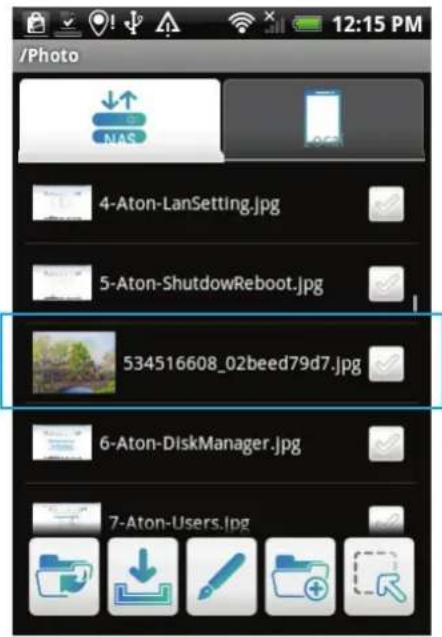

Fichiers photo 4-8

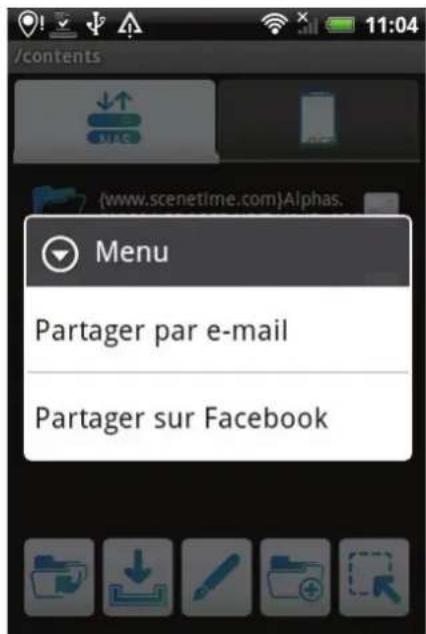

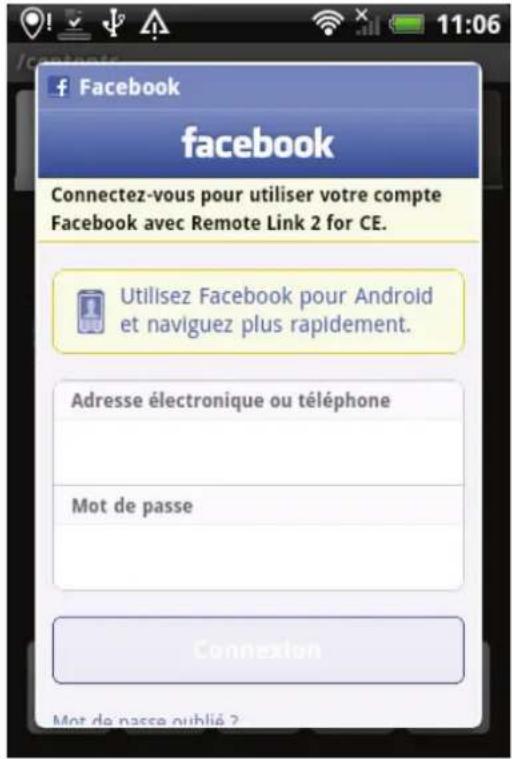

Publication sur Facebook 4-9

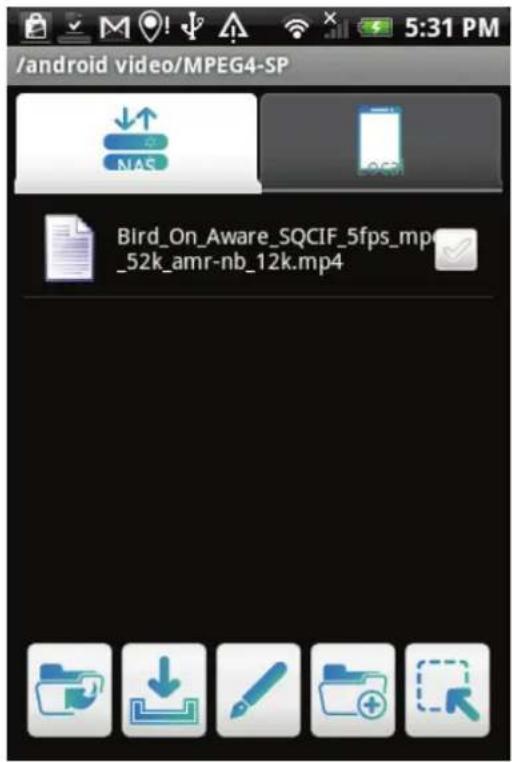

Fichiers vidéo 4-11

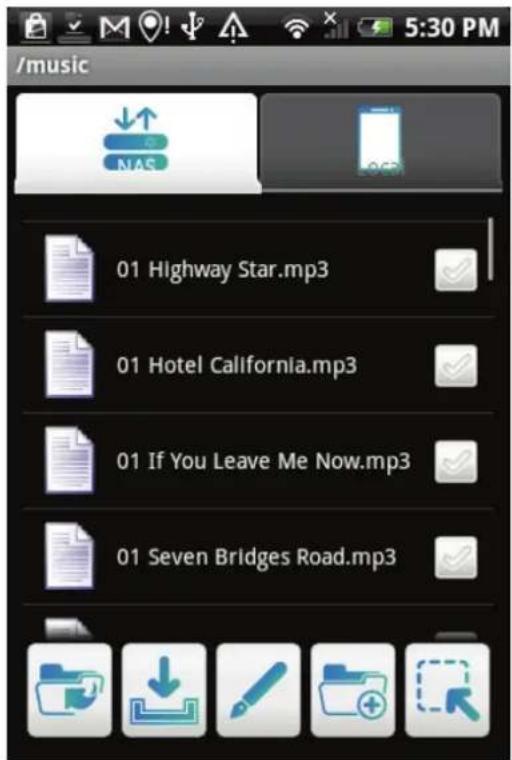

Fichiers de musique 4-12

BT 4-13

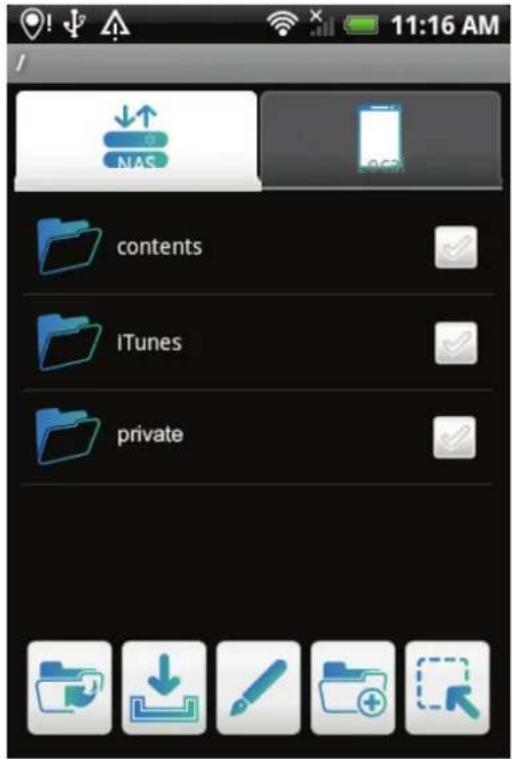

Accéder à un dossier privé 4-14

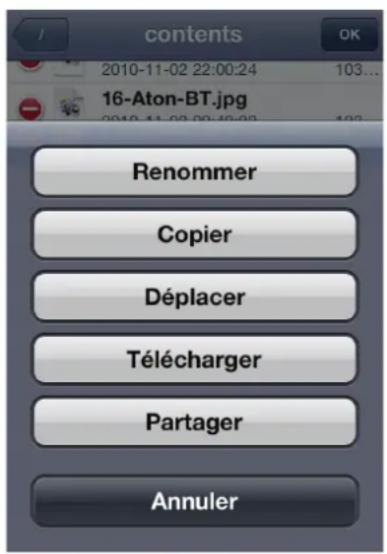

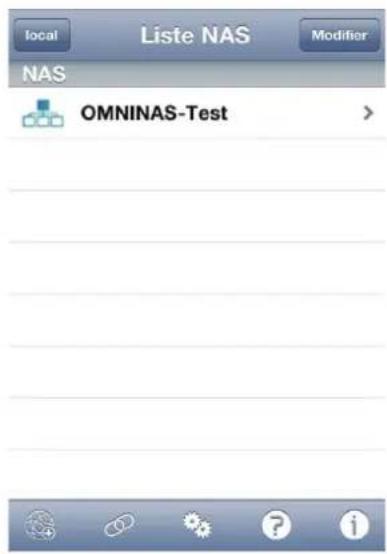

OMNINAS pour iOS

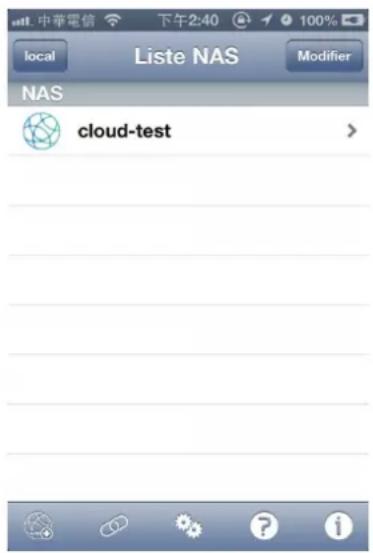

Menus principaux 5-1

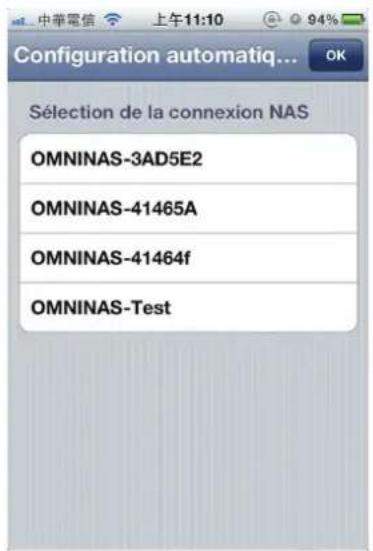

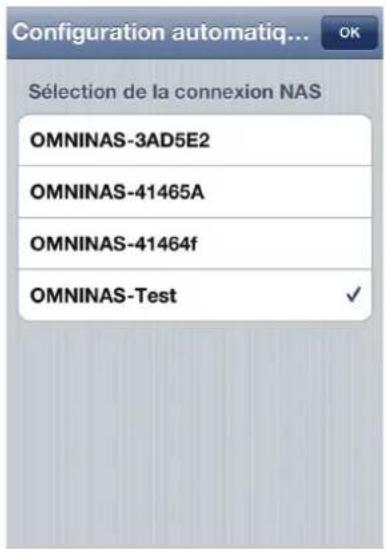

Connexion à votre OMNINAS 5-2

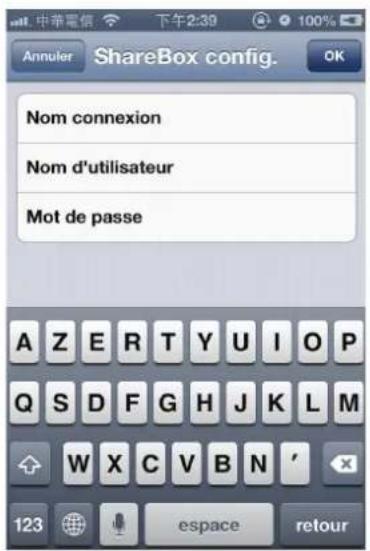

Ajout d'un périphérique distant....5-2

Ajout d'un périphérique local 5-3

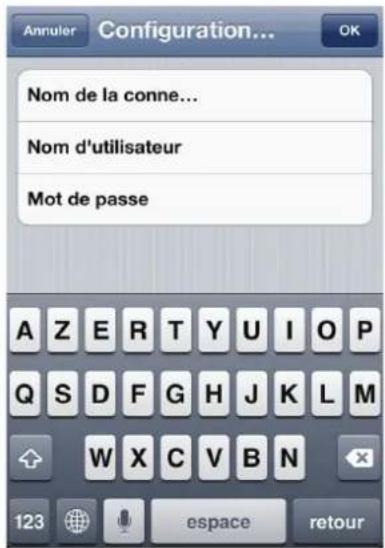

Configuration 5-5

Ouverture de fichiers document 5-6

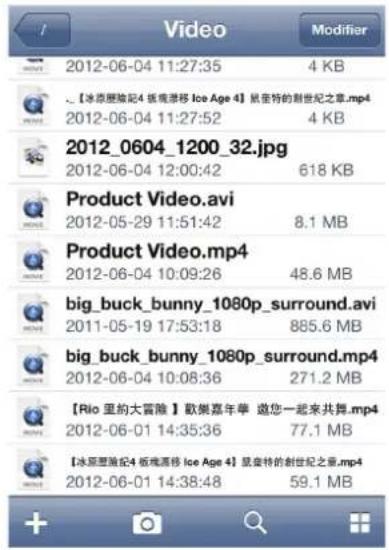

Visualisation de fichiers film 5-7

Visualisation de fichiers photo 5-8

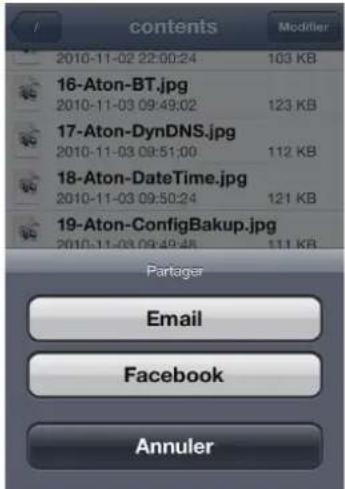

Publication sur Facebook....5-8

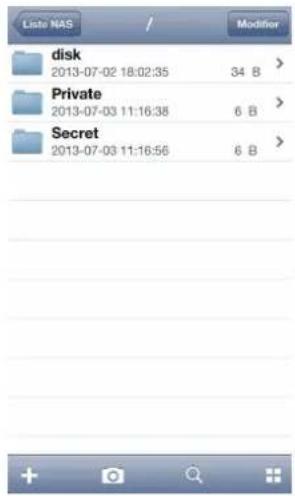

Accéder à un dossier privé 5-9

Résolution des problèmes

Résolution des problèmes 6-1

Contrôle de l'environnement 6-8

Température du système....6-8

Paramètres du ventilateur du système 6-8

Copyright

©2013 by Shuttle® Inc. Tous droits réservés.

Cette publication ne peut être en tout ou partie reproduite, transcrite, stockée dans un système de recherche ou transmise sous quelque forme ou par quelque moyen que ce soit, électronique, mécanique, magnétique, optique, chimique, photocopie, manuel ou autre, sans l'autorisation écrite préalable de Shuttle® Inc.

Les autres marques et noms de produit cités dans la présente publication le sont uniquement à des fins d'identification et peuvent être des marques déposées de leurs propriétaires respectifs.

Avis de non-responsabilité

Shuttle® Inc. ne peut être tenu pour responsable de tout dommage direct ou indirect qui pourrait résulter de la performance ou de l'utilisation de ce produit.

Shuttle ^® Inc. n ne fait aucune représentation ou n'offre aucune garantie concernant le contenu de ce manuel.

L'information contenue dans ce manuel a été soigneusement vérifiée ; toutefois aucune garantie n'est fournie quant à l'exactitude du contenu. Dans un souci d'amélioration permanente de son produit, Shuttle® Inc. se réserve le droit de réviser le manuel ou d'effectuer à tout moment des modifications sur les spécifications de ce produit, sans avis préalable et sans obligation d'informer une quelconque personne ou entité de cette modification. L'information contenue dans ce manuel est fournie à des fins d'utilisation générale par les consommateurs.

- Déclaration de la FCC relative aux interférences radioélectriques des appareils de classe B Cet appareil est conforme à la section 15 des règles de la FCC (Commission fédérale américaine des télécommunications). Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences que peuvent provoquer un fonctionnement inattendu. Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait entraîner l'annulation de l'autorisation d'exploiter l'équipement.

Ce matériel a été testé et déclaré conforme aux limites fixées pour un appareil numérique de classe B, conformément à la section 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles, dans une installation domestique. Ce matériel génère, utilise et peut émettre de l'énergie aux fréquences radioélectriques s'il n'est pas installé ou utilisé conformément aux instructions, et il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie qu'aucune interférence ne se produira dans une installation particulière.

ATTENTION :

Tout changement ou modification non expressément approuvé(e) par la garantie de cet appareil pourrait entraîner l'annulation de l'autorisation d'exploiter l'équipement.

Conformité CE

Cet appareil est classé comme matériel de technologie de l'information de classe B et il est destiné à être utilisé dans un salon ou un bureau. Les marques CE et DEEE attestent de la conformité avec les directives suivantes de l'Union européenne :

• CEM — directive 2004/108/CE, directive relative à la compatibilité électromagnétique
• DBT — directive 2006/95/CE, directive relative à la basse tension
• ErP — directive 2009/125/CE, directive relative à l'écoconception applicable aux produits liés à l'énergie
• RoHS — directive 2002/95/CE, directive relative à la limitation de l'utilisation de certaines substances dangereuses
• DEEE — directive 2002/96/CE, directive relative aux déchets d'équipements électriques et électroniques

Consignes de sécurité

Les consignes de sécurité suivantes vous permettront de prolonger la vie de votre ordinateur.

Suivez toutes les consignes et instructions.

Ne placez pas cet appareil sous de lourdes charges ou dans une position instable.

N'utilisez pas ou n'exposez pas cet appareil près de champs magnétiques, car les interférences magnétiques peuvent affecter les performances de l'appareil.

N'exposez pas l'appareil directement en plein soleil, à l'eau ou à une forte humidité.

Ne bloquez pas les dispositifs d'aération de cet appareil ou n'entravez en aucune façon la circulation de l'air.

NE PAS exposer ou utiliser cet appareil à proximité de liquide, de la pluie ou d'humidité.

NE PAS utiliser le modem pendant les orages électriques.

L'appareil peut être utilisé à une température ambiante de 40 °C (104 °F) au maximum. Ne pas le soumettre à des températures inférieures à 0 °C (32 °F) ou supérieures à 40 °C (104 °F).

L'humidité ambiante de fonctionnement de cet appareil est comprise entre 10 % (minimum) et 90 % (maximum).

Chapitre 1

Vue d'ensemble du produit

Caractéristiques

• Linux intégré
• Prend en charge Microsoft ^ Windows ^ et Mac OS
  • Plus grande capacité de HDD unique prise en charge > 4TB
• USB 3.0 (panneau frontal) (lecteur flash, HDD externe, concentrateur, imprimante, appareil photo numérique, etc.)
• Lecteur de carte SD
• Prise en charge de RAID 0, 1, JBOD, HDD unique
  • Faible consommation d'énergie
• Châssis en aluminium pour une dissipation thermique améliorée
• Prise en charge du serveur multimédia pour le flux vidéo
• Installation facile du HDD et échange à chaud du HDD par pression d'une touche
• Prise en charge du téléchargement BT programmé sans PC
• Ventilateur intégré ultra-silencieux
• Conception intelligente au design élégant avec 2,5 mm d'aluminium pour une meilleure dissipation de la chaleur

Contenu du pack

KD21/KD22 Cordon d'alimentation Adaptateur secteur CD*1/DVD*1

Câble LAN Paquet de vis
Guide de démarrage rapide

Configuration requise

Utilisateurs PC :

• Processeur Pentium ^ III 500Mhz ou plus puissant
• Microsoft ^ Windows ^ XP Édition familiale / Professionnel / Professionnel x64 SP3 ou version supérieure
• Microsoft ^ Internet Explorer ^ 7.0, Firefox ^ 3.x, Google Chrome ou Apple Safari 3.0 ou supérieure
• Doit satisfaire aux exigences minimales de mémoire RAM pour votre système d'exploitation
• Lecteur CD ou DVD
• Port Ethernet réseau de 10/100/1000 Mbps disponible
  Réseau configuré DHCP (recommandé)
  Concentrateur réseau, commutateur ou routeur (recommandé)
• Disque(s) dur(s) SATA 3,5"

Utilisateurs Macintosh :

• Mac OS X 10.4 ou supérieur
• Apple Safari 3.0 ou supérieur
- Doit satisfaire aux exigences minimales de mémoire RAM pour votre système d'exploitation
- Lecteur CD ou DVD
- Port Ethernet réseau de 10/100/1000 Mbps disponible
Réseau configuré DHCP (recommandé)
Concentrateur réseau, commutateur ou routeur (recommandé)
- Disque(s) dur(s) SATA 3,5"

Utilisateurs Linux :

• Linux kernel 2.6.x ou supérieur
- Port Ethernet réseau de 10/100/1000 Mbps disponible
Réseau configuré DHCP (recommandé)
Concentrateur réseau, commutateur ou routeur (recommandé)

Utilisateurs Smart Phone :

• Appareil mobile : iPhone, iPad, téléphone Android, tablet Android
• Système d'exploitation mobile : iOS 4.2 et supérieur, Android 2.3 et supérieur

Configuration requise pour le cloud personnel et l'accès à distance :

• Connexion Internet
• Routeur Plug and Play universel (UPnP™) compatible ou droits d'administration pour un transfert de port
• Vitesse de connexion soutenue minimale recommandée pour une bonne expérience personnelle de cloud
  • Téléchargement : 2,5 Mbit/s (recommandé)
• Chargement : 500 Kbit/s (recommandé)

Vues du produit

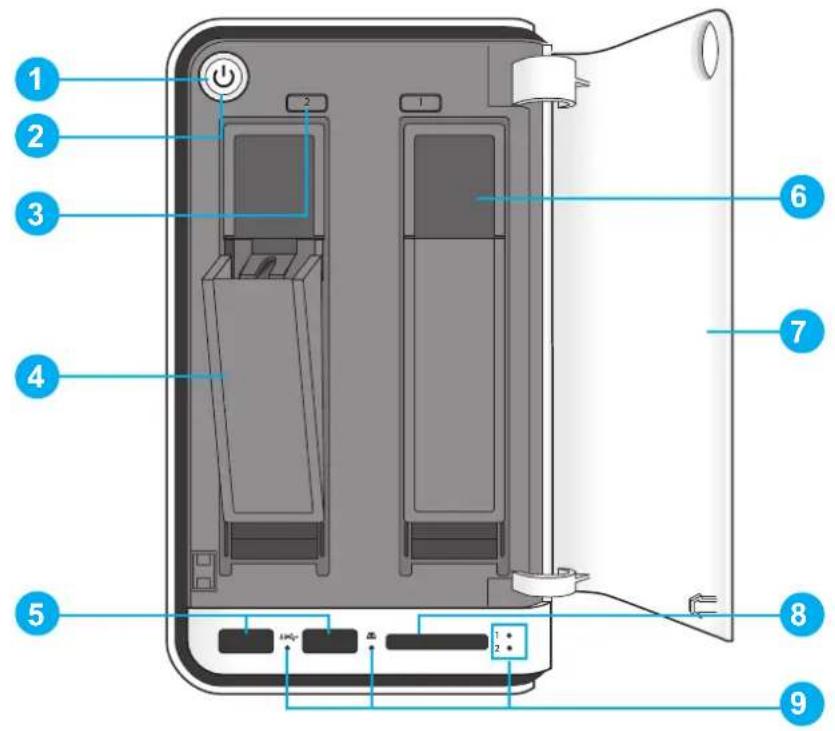

Vue frontale

Vue frontal de l'OMNINAS

Identification de la vue frontale

ÉLÈMENT DESCRIPTION
1 Bouton d'alimentation
2 LED d'état, se reporter à Définitions des diodes LED
3	Boutons de retrait du HDD (2 = HDD2, 1 = HDD1)
	Remarque :Pour la configuration RAID 1 uniquement.

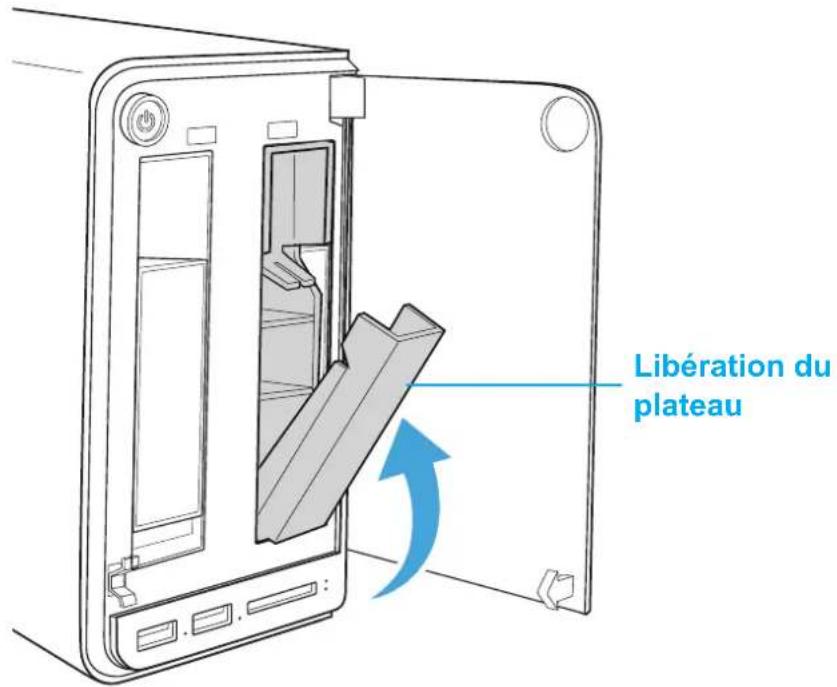

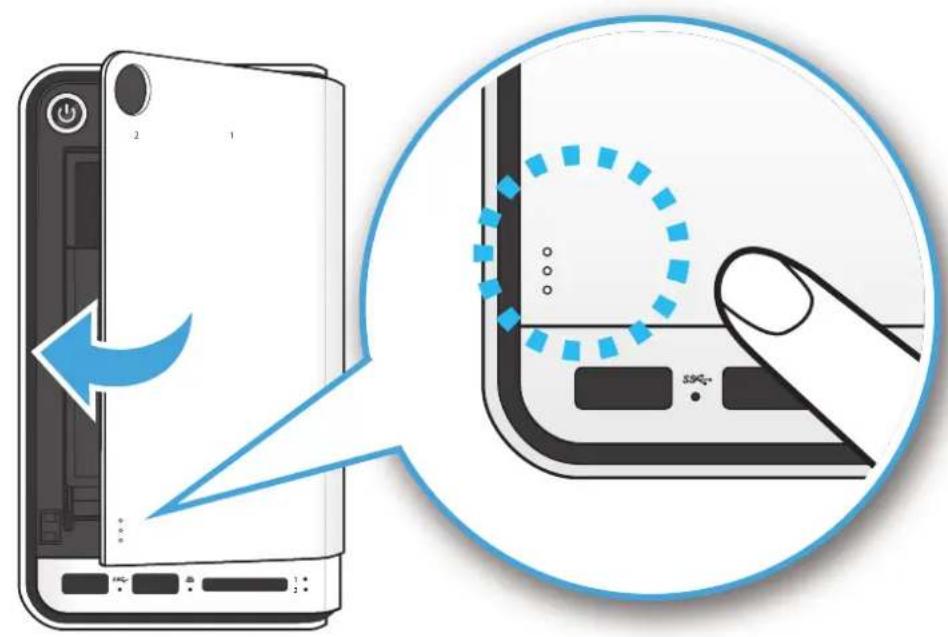

4 Libération du plateau HDD
5 USB 3.0 (x2), La copie automatique est prise en charge avec ces ports
6 Baie du HDD (HDD1 est à droite et HDD2 est à gauche)
7 Cache-baie
8 Lecteur de carte SD, copie automatique prise en charge uniquement au travers de ce port
9 Voyants LED, se reporter à Définitions des diodes LED

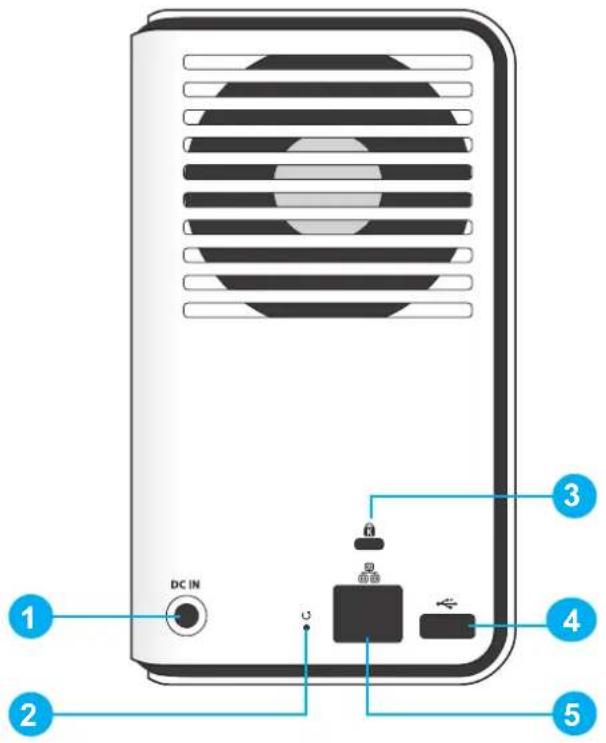

Vue arrière

DC IN 1 2 3 4 5

Vue arrière de l'OMNINAS

Identification de la vue arrière

ÉLÉMENT DESCRIPTION

1 DC IN, prise d'alimentation

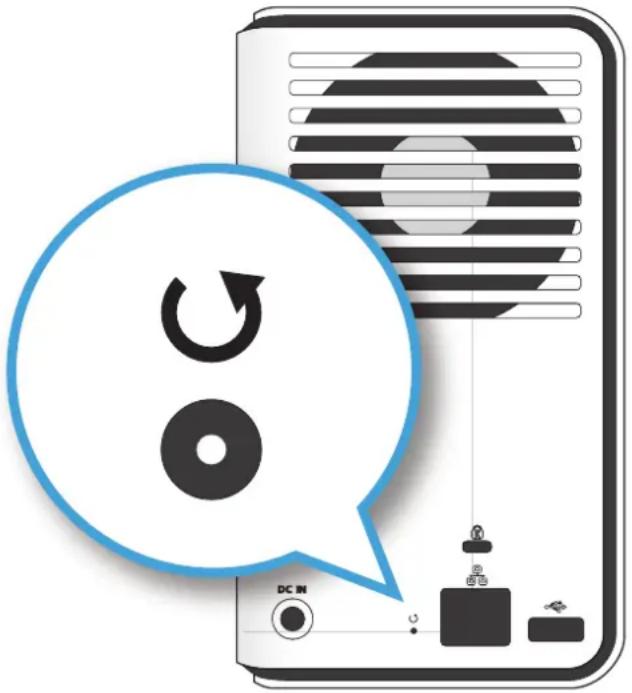

2 Bouton de réinitialisation

3 Encoche de sécurité Kesington

4 USB 2.0 (x1)

5 Port LAN

Définitions des diodes LED

L'OMNINAS est équipé de six voyants LED (cinq à l'avant et un à l'arrière). Se reporter au tableau suivant pour avoir une description de leur comportement et de leur emplacement.

(arrière) 1 2

Voyants LED sur le panneau frontal

Définitions des diodes LED

ÉLÉMENT	NOM	COULEUR/ÉTAT	DESCRIPTION
1	Diodes LED d'état	Bleu / Clignotant / Bip sonore	Système en séquence de démarrageSystème en séquence d'arrêt, bip sonore x 1
		Bleu / Continu / Bip sonore	Le système a démarré avec succès, il est sous tension
		Rouge / Clignotant / Bip sonore	Échec de démarrage du systèmeBip sonore x 3
		Rouge / Clignotant / Bip sonore	Échec du système pour acquérir l'adresse IPBip sonore x 3
		Bleu / Pulsation	Le système est en mode économie d'énergie. Le paramètre de temps d'économie d'énergie est réglable dans le menu Paramètres | Général
		Off
	État de la diodeLED de l'interface utilisateur Web	Bleu / Clignotant	Interface utilisateur Web en séquence de démarrage
		Bleu / Continu / Bip sonore L'interface utilisateur Web est disponible
		Rouge / Clignotant / Bip sonore	Échec de l'interface utilisateur Web, bip sonore x 3
	Diode LED d'état de la sauvegarde	Bleu / Continu / Bip sonore Sauvegarde réussie, bip sonore x 3
		Rouge / Clignotant / Bip sonore Échec de la sauvegarde, bip sonore x 3
	Diode LED d'état de la copie automatique	Bleu / Continu / Bip sonore Copie réussie, bip sonore x 3
		Rouge / Clignotant / Bip sonore Échec de la copie, bip sonore x 3
	État de la réinitialisation	Bleu / Clignotant / Bip sonore Réinitialisation en cours, bip sonore x 1
2 État de la carte SD		Bleu / Clignotant / Continu Actif, accès à la copie automatique
		Off
3 État de l'USB		Bleu / Continu Connexion sur secteur / de l'imprimante
		Bleu / Clignotant / Continu Actif, accès à la copie automatique
		Off
4 État du HDD1		Bleu / Continu Accès au HDD
		Bleu / Clignotant / Bip sonore RAID1 sélectionné, bip sonore x 1
		Rouge / Continu Échec
		Rouge / Clignotant Reconstruction du HDD1
		Off Non détecté
5 État du HDD 2		Bleu / Continu Accès au HDD
		Bleu / Clignotant / Bip sonore RAID1 sélectionné, bip sonore x 1
		Rouge / Continu Échec
		Rouge / Clignotant Reconstruction du HDD2
		Off Non détecté
SUR LA FACE ARRIÈRE
6	Diode LED de LAN/Vitesse	Vert / Continu La vitesse de liaison est de 100 Mbits/s
		Ambre / Continu La vitesse de liaison est de 1000 Mbits/s
		Off	La vitesse d'arrêt ou de liaison est de 10 Mbits/s
7	Diode LED de LAN/Liaison (Activité)	Vert / Continu Liaison LAN
		Vert / Clignotant Accès au LAN
		Off Déconnecté

Remarque :

Appuyez sur la LED d'alimentation moins d'une seconde pour désactiver la LED bleue d'état. Appuyez sur la LED d'alimentation une seconde fois(moins d'une seconde) pour activer la LED bleue d'état. Cette fonction vous permet d'éteindre la lumière d'état pour éviter une interférence lumineuse comme dans un environnement sombre, par exemple : quand vous visionnez un film ou des diapositives.

Chapitre 2

Mise en route

Installation matérielle

Cette section contient des informations pour vous aider à installer les disques durs dans l'OMNINAS avant de pouvoir commencer à utiliser votre périphérique de stockage.

Première instance

Les instructions suivantes décrivent les informations concernant la première installation de votre OMNINAS. Avant de commencer, installez les disques durs de votre appareil. Vous pouvez installer soit des disques durs de 2,5" ou de 3,5". Les procédures sont listées comme suit :

Installer les HDDs

IMPORTANT :

Pour éviter toute perte de données ou risque d'endommagement du système, éteignez le système avant de retirer un HDD.

1. Si votre système n'est pas éteint, appuyez sur le bouton d'alimentation pendant trois (3) secondes jusqu'à ce qu'un bip sonore retentisse et que la diode LED commence à clignoter.
2. Une fois que l'appareil est mis hors tension, appuyez sur l'indicateur de la porte de la baie pour ouvrir le couvercle. Le couvercle s'ouvre.
3. Ouvrez le cache pour pouvoir accéder aux plateaux du HDD.

Ouverture de la porte de la baie du HDD

1. Tirez sur le dispositif de libération du plateau pour déverrouiller le plateau du disque dur. Le HDD glisse s'il est déconnecté.

Libération du plateau Plateau du HDD1 libéré

1. Saisissez le plateau et faites-le sortir en le glissant.

Partie inférieure du plateau

Retrait du plateau du HDD1

1. Placez le plateau sur une surface propre.

2. Placez le HDD comme indiqué sur la figure suivante.

Assurez-vous que le nouveau HDD est orienté vers le haut et que les connecteurs sont positionnés vers l'extérieur.

1. Insérez le nouveau HDD dans le plateau.
2. Fixez-le avec les vis fournies.

Connecteurs du HDD 2.5" HDD 2.5" Screws x 4 Face avant HDD1

Sécurisez le HDD de 2,5"

Face avant HDD1 Connecteurs du HDD

Sécurisez le HDD de 3,5"

1. Assurez-vous que le plateau est ouvert avant d'insérer le HDD d'assemblage.
2. Alignez le HDD d'assemblage (Ce côté avec étiquette face vers le haut) dans la baie, voir le schéma suivant.
3. Mettez en place l'assemblage du HDD jusqu'à ce qu'il s'encastre dans la baie.

This side up Libération du plateau Partie inférieure du plateau

Montage du plateau du HDD

AVERTISSEMENT :

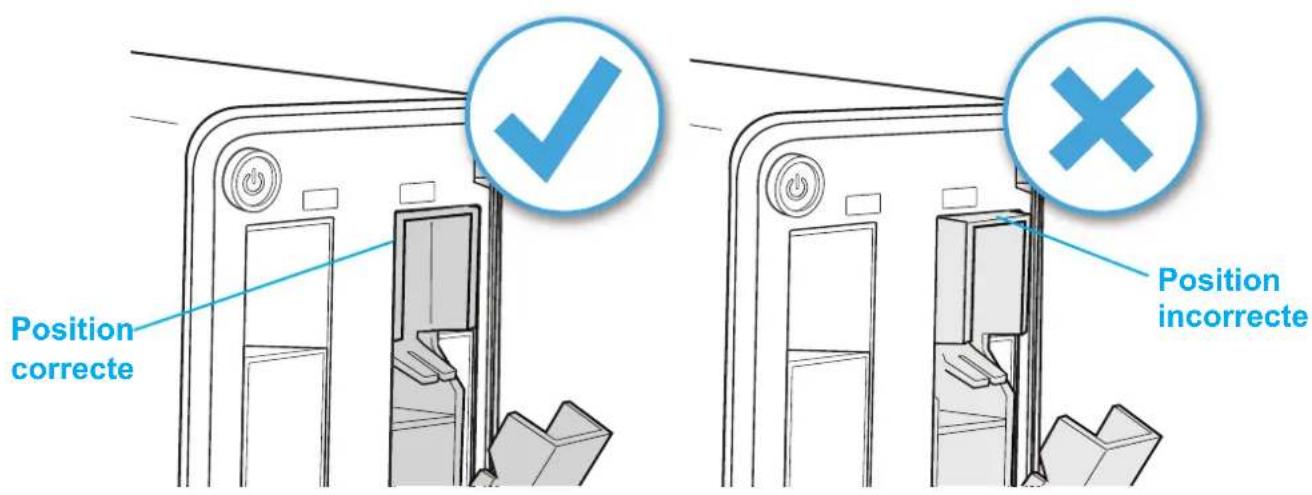

Le plateau du HDD doit être aligné avec la baie ; se reporter à la figure suivante.

Position correcte Position incorrecte

Position de montage du HDD

1. Soulevez le dispositif de libération du plateau pour bloquer le dispositif HDD. Un clic sonore retentit lorsque le plateau est bloqué.

Libération du plateau

Verrouillage du dispositif HDD

1. Fermer le cache-baie.

Fermeture du cache-baie du HDD

1. Pour installer un deuxième lecteur de disque dur, répétez les étapes précédentes.

Votre système est désormais prêt à être connecté à un réseau local. Se reporter à Connexion du port Ethernet.

Connexion de l'OMNINAS

Connexion du port Ethernet

L'OMNINAS doit être configuré et installé avant utilisation. Deux méthodes de connexion sont prises en charge :

• Commutateur/routeur connecté à l'OMNINAS
  • PC/portable directement connecté à l'OMNINAS

Connector à un commutateur ou un routeur

1. Connectez une extrémité du câble LAN fourni au port LAN sur l'OMNINAS.
2. Connectez l'autre extrémité à un port LAN sur le routeur qui prend en charge le DHCP ; se reporter à la figure suivante.

LAN LANWAN LAN

Connexion à un routeur

Votre OMNINAS est désormais prêt à être allumé. Se reporter à Raccordement au secteur.

Connector directement à un PC ou portable

1. Utilisez les réglages IP par défaut de OMNINAS ou paramétrez les réglages IP de votre PC/ordinateur portable de façon à correspondre au groupe de sous-réseau de l'OMNINAS.

Exemple :

Paramètres IP par défaut de l'OMNINAS : 169.254.100.200

Ou configurez votre PC avec ces paramètres : 169.254.XX.X (où XX représente un nombre compris entre 1 et 254, et X représente un nombre compris entre 1 et 254 autre que 200).

1. Connectez une extrémité du câble LAN à l'OMNINAS.
2. Connectez l'autre extrémité à votre PC ; se reporter à la figure suivante.

Connexion à un PC/portable

Raccordement au secteur

1. Connectez la prise d'alimentation à l'arrière de l'OMNINAS (DC IN).

2. Connectez une extrémité du câble d'alimentation à l'adaptateur secteur et l'autre extrémité à la prise murale. Se reporter à la figure suivante.

Connexion de l'adaptateur secteur

Remarque :

Le schéma de l'adaptateur secteur représente une prise murale typique. Il se peut que votre zone géographique utilise un type de prise différent.

Votre OMNINAS est prêt à être allumé. Se reporter à Mise sous tension.

ATTENTION :

N'utilisez pas des rallonges de qualité inférieure, car cela risquerait d'endommager votre OMNINAS. L'OMNINAS est livré avec son propre adaptateur secteur. N'utilisez pas un autre adaptateur pour alimenter votre OMNINAS et tout autre périphérique électrique.

Remarque :

L'adaptateur secteur peut devenir chaud voire très chaud lorsqu'il est utilisé. Assurez-vous de ne pas recouvrir l'adaptateur et de le maintenir éloigné de vous.

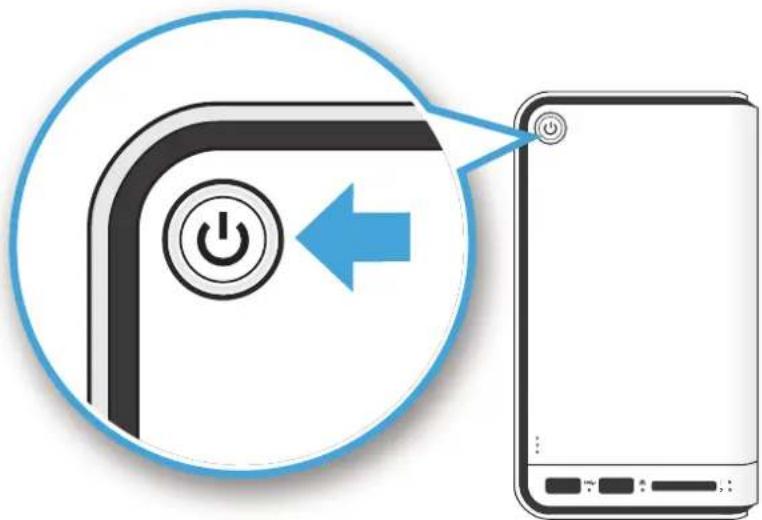

Mise sous tension

Appuyez sur pour mettre sous tension. La diode LED d'état commence à clignoter. Ce processus peut prendre 1 à 2 minutes.

Appuyez sur le bouton d'alimentation

Une diode LED clignotante spécifie que le système est en état de mise sous tension. Une diode LED allumée en continu indique que l'OMNINAS a obtenu une adresse IP du routeur (connexion DHCP). Se reporter à Définitions des diodes LED pour de plus amples informations.

Si la diode LED devient rouge clignotante, le système n'a pas réussi à obtenir une adresse IP du routeur. Les paramètres du système reviennent à l'adresse IP fixe par défaut (169.254.100.200).

La diode LED d'état s'allume pendant le redémarrage

Remarque :

Appuyez sur la LED d'alimentation moins d'une seconde pour désactiver la LED bleue d'état. Appuyez sur la LED allimentation une seconde fois (moins d'une seconde) pour activer la LED bleue d'état.

Les diodes LED du HDD pour tous les HDD installés s'allument également. Se reporter à Définitions des diodes LED pour de plus amples informations.

1 2

Diodes LED du HDD

Remarque :

En cas de panne ou d'installation incorrecte des disques durs, les LEDs de HDDs clignotent en rouge. De plus, l'interface du Web affiche un message d'arrêt, lire ce qui suit.

Pas de disque dur disponible. Veuillez éteindre le système et connecter un disque dur. Arrêter

Affichage d'échec de HDD

L'OMNINAS est désormais prêt pour l'installation et la configuration. Connectez le système à votre réseau en utilisant l'utilitaire de recherche.

Connexion de votre OMNINAS

Après avoir installé le matériel et connecté le port Ethernet, il vous faudra configurer et initialiser le type de mode à utiliser. Pour vous aider à démarrer rapidement et facilement, l'utilitaire de recherche de l'OMNINAS (uniquement pour les utilisateurs Windows et Mac) est fourni pour vous permettre de connecter rapidement votre OMNINAS. Les utilisateurs Linux procèdent à la connexion via leur navigateur Web.

Avant de commencer, assurez-vous que votre appareil OMNINAS est connecté à un routeur activé DHCP. Par défaut, les réglages de réseau de votre appareil sont configurés pour obtenir une adresse IP à partir d'un routeur DHCP. Si l'appareil n'est pas connecté à un routeur DHCP, l'utilitaire Finder peut ne pas détecter votre appareil OMNINAS dans votre réseau.

Une fois qu'un périphérique est détecté, les informations suivantes provenant de votre OMNINAS telles que : nom de domaine, adresse IPv4, adresse Mac et version du firmware, s'affichent sur la page principale.

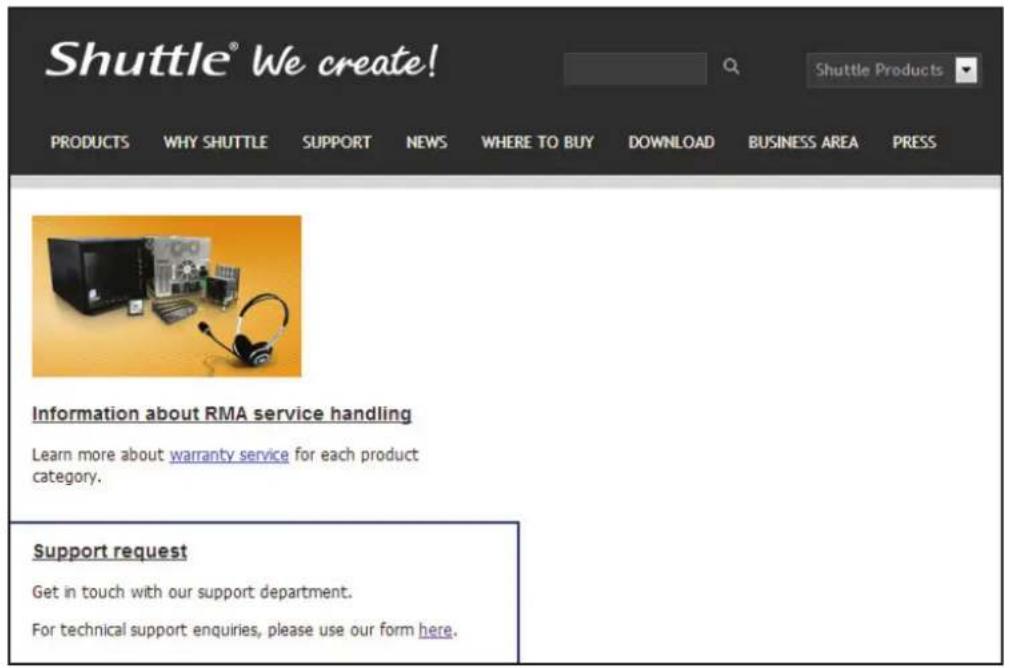

L'utilitaire de recherche est disponible sur le CD fourni ou peut être téléchargé à partir de l'emplacement suivant :

http://global.shuttle.com/download/download

Remarque :

Les utilisateurs Linux se connectent à l'interface de l'OMNINAS via leur navigateur Web et non à partir de l'utilitaire de recherche. Procéder à Connexion en utilisant le navigateur Web.

Utilitaire de recherche

L'utilitaire Finder vous permet de détecter n'importe quel appareil dans votre réseau. L'appareil OMNINAS doit dans le même groupe de sous-réseau.

OMNINAS Finder NAS détecté

Nom Adresse IPv4 Adresse MAC Version

1 nastest 192.168.0.199 80-EE-73-60-84-FE 0.33.20130624.c Français Rechercher Connecter Connecter le lecteur réseau Déconnecter le lecteur réseau A propos Arrêter Aide

Utilitaire de recherche de l'OMNINAS

Utilitaire de recherche défini

MODE DESCRIPTION
Barre de langues Cliquez pour choisir le paramètre de la langue.
Recherche Cliquez pour détecter manuellement les périphériques connectés dans le même sous-groupe de réseaux.
Connector Cliquez pour accéder à l’écran de connexion du périphérique sélectionné. L’interface Web du périphérique apparaît dans votre navigateur par défaut.
Mapper les lecteurs réseau Cliquez pour créer un raccourci réseau vers le dossier sélectionné. Une fois connecté, vous pouvez accéder au raccourci à partir de votre ordinateur ou de l’explorateur Windows.
Supprimer les lecteurs réseau	Cliquez pour supprimer un raccourci vers le périphérique sélectionné sur le réseau.
À propos de Cliquez pour afficher l’information relative à l’utilitaire de recherche de l’OMNINAS; uniquement à des fins d’affichage.
Quitter Cliquez pour quitter l’utilitaire de recherche de l’OMNINAS.
Aide	Cliquez pour ouvrir une fenêtre de navigation affichant le menu Aide de l’OMNINAS.

L'utilitaire de recherche de l'OMNINAS est utilisé pour détecter les périphériques sur le réseau local (même sous-réseau) ou pour accéder directement à votre périphérique via un navigateur Web (se reporter à Connexion en utilisant le navigateur Web).

Initialisation du système

Les utilisateurs Linux se rendent à la section Connexion en utilisant le navigateur Web pour poursuive le processus de configuration.

Les utilisateurs Windows et Mac suivent les indications fournies dans la section suivante pour poursuivre le processus de configuration.

1. Insérez le CD-ROM OMNINAS dans votre lecteur CD.

Exécution automatique Lecteur DVD RW (N:) OMNINAS Toujours faire ceci pour les logiciels et jeux : Installer ou exécuter un programme depuis son support Exécuter OMNINAS_Setup.exe Publié par Shuttle Inc. Options : générales Ouvrir le dossier et afficher les fichiers avec Explorateur Windows Options d'exécution automatique dans le Panneau de configuration

Message d'autostarter

1. Cliquez sur Run OMNINAS Finder.exe pour ouvrir l'application Finder Le message de bienvenue s'affiche.

Installation de OMNINAS Finder 1.18 Bienvenue dans le programme d'installation de OMNINAS Finder 1.18 Vous êtes sur le point d'installer OMNINAS Finder 1.18 sur votre ordinateur. Avant de démarrer l'installation, il est recommandé de fermer toutes les autres applications. Cela permettra la mise à jour de certains fichiers système sans redémarrer votre ordinateur. Cliquez sur Suivant pour continuer. Suivant > Annuler

Message de bienvenue

1. Cliquez sur Next pour continuer l'installation.
2. Cliquez sur le bouton Browse pour choisir l'emplacement de l'installation.

5. Cliquez sur Install pour continuer.

Une fois l'installation terminée, un écran de réglage final s'affiche.

Installation de OMNINAS Finder 1.18 Fin de l'installation de OMNINAS Finder 1.18 OMNINAS Finder 1.18 a été installé sur votre ordinateur. Cliquez sur Fermer pour quitter le programme d'installation. ✓ Lancer OMNINAS Finder 1.18 < Précédent Fermer Annuler

Fin du réglage de l'installation

6. Cliquez sur Finish pour quitter le réglage de l'installation.

La fenêtre de Finder d'OMNINAS s'affiche.

Remarque :

A moins que le réglage de la langue du système ne soit détecté, la langue par défaut est l'Anglais.

L'application de Finder d'OMNINAS s'exécute et affiche tous les appareils détectés dans le sous-réseau. de votre réseau.

7. Cliquez sur Rechercher pour scanner les appareils disponibles.

OMNINAS Finder NAS détecté

Nom Adresse IPv4 Adresse MAC Version

1 nastest 192.168.0.199 80-EE-73-60-84-FE 0.33.20130624.c Franças Rechercher Connector Connector le lecteur réseau Déconnecter le lecteur réseau À propos Arrêter Aide

Fonction de recherche de l'utilitaire Finder d'OMNINAS

8. Choisissez un appareil puis cliquez sur Connecter.

OMNINAS Finder NAS détecté

Nom Adresse IPv4 Adresse MAC Version

1 nastest 192.168.0.199 80-EE-73-60-84-FE 0.33.20130624.c Français Rechercher Connector Connector le lecteur réseau Déconnecter le lecteur réseau À propos Arrêter Aide

Fonction de connexion de l'utilitaire Finder

Remarque :

L'écran d'initialisation du système s'affiche uniquement si des nouveaux HDDs ou non formatés sont installés.

Tous les appareils OMNINAS disponibles dans votre groupe de sous-réseau sont affichés sur l'onglet Trouvé de OMNINAS.

Remarque :

Si un seul appareil est détecté par Finder, l'interface web de l'appareil s'affiche automatiquement.

Remarque :

Si votre appareil n'est pas détecté, ouvrez une fenêtre de navigateur puis entrez l'adresse IP par défaut (169.254.100.200) dans la barre d'adresse du navigateur. Le message de l'assistant OMNINAS s'affiche.

L'assistant sert à vous guider à travers les étapes nécessaires de initialisation de votre appareil OMNINAS.

Assistant OMNINAS

L'assistant OMNINAS est votre guide d'initialisation et de réglage de votre appareil OMNINAS.

IMPORTANT :

Le processus d'initialisation efface toutes les données de votre HDD. N'éteignez pas OM-NINAS durant l'initialisation pour éviter tout dommage du système.

Pour initialiser votre OMNINAS:

1. Dans le message de l'assistant OMNINAS, cliquez sur Démarrer. Vous devez suivre sept étapes.

Bienvenue dans l'assistant OMNINAS! Cet assistant va vous guider à travers les étapes nécessaires à la réinitialisation de votre NAS. Cliquez sur [Démarrer], pour commencer. Démarrer

Message de Bienvenue sur l'assistant de OMNINAS

1. Choisissez la langue et le fuseau horaire des menus déroulants.
2. Cliquez sur Next Step.

Etape 1. Langue et fuseau horaire Choisissez votre langue et votre fuseau horaire. Langue Français Fuseau horaire Bruxelles, Copenhague, Madrid, (GMT+08:00) Etape suivante

Langue et message du fuseau horaire

1. Dans le message de Administrator Account, entrez un mot de passe du gestionnaire du compte.

Nous vous conseillons d'utiliser un mot de passe fort de 8 caractères ou plus comprenant une combinaison de majuscules, de minuscules et de caractères spéciaux pour accroître la protection de votre OMNINAS.

5. Cliquez sur Next Step.

Etape 2. Compte administrateur Entrez un mot de passe pour le compte administrateur Ce mot de passe vous sera utile afin d'accéder à l'interface de l'OMMINAS Compte administrateur admin Mot de passe administrateur ••••• Le mot de passe doit contenir entre 0 et 10 caractères. Il peut contenir des lettres capitales, des chiffres ou caractères spéciaux. Veuillez confirmer le mot de passe ••••• Etape suivante

Message du gestionnaire de compte

1. Dans le message Create OMNINAS, entrez un nom pour nommer votre appareil OMNI-NAS. Le nom doit être de 6 à 18 caractères de long.

Une fois votre appareil nommé, le champ de l'état d'internet affiche l'état de la connexion de votre réseau. Si vous êtes connecté, votre compte de Share Box s'enregistre avec succès sur le serveur de Share Box.

1. Cliquez sur Create pour continuer.

Etape 3. Configurer OMNINAS Configurez un nom pour votre OMNINAS et enregistrez votre Share Box Nom OMNINAS naskd22 Le mot de passe doit contenir entre B et 16 caractères. Il peut contenir des lettres capitales, des chiffres ou caractères spéciaux. Statut de connexion Connecté Snare Box http://naskd22.omninas.net 3200 Créer

Créer un message OMNINAS

Le processus de réglage configure votre OMNINAS sur votre réseau local et s'enregistre sur le serveur de Share Box.

Si une erreur de réseau se produit, le message Internet Info. affiche et liste les paramètres de configuration de réseau de votre appareil.

Cliquez sur Back pour retourner au menu précédent.

Internet Info. - IP Address 169.254.100.200 - Netmask 255.255.0.0 - Gateway - DNS Server 1 - DNS Server 2 - Error Code 1 Retour

Infos Internet

Le message suivant s'affiche. Sans connexion internet, la fonction de Share Box de OMNINAS ne peut pas être enregistrée à ce moment.

Si vous êtes connecté à un routeur DHCP mais que vous recevez toujours ce message d'erreur, prenez une capture d'écran et envoyez le message au gestionnaire de votre routeur ou au Centre de services.

Une fois les paramètres de réseau correctement configurés, la fonction de Share Box peut être paramétrée avec l'interface web.

Etape 3. Configurer OMNINAS Configurez un nom pour votre OMNINAS et enregistrez votre Share Box Nom OMNINAS Le mot de passe doit contenir entre 6 et 16 caractères. Il peut contenir des lettres capitales, des chiffres ou caractères spéciaux. Statut de connexion Non connecté Share Box http://omninas.net 3200 Pas de connexion internet. Votre Share Box OMNINAS n'a pu être enregistrée. Ce processus pourra être répété ulténeurement dans votre interface de configuration. Vous pouvez tout de même sélectionner "Créez OMNINAS" pour définir un nom accessible dans votre réseau local. Créer

Paramétrer le nom d'OMNINAS

1. Entrez le nom pour nommer votre OMNINAS puis cliquez sur Create pour continuer le processus sans enregistrer Share Box.

Le message Share Media Files suit. Vous pouvez activer le Serveur média et le serveur iTunes à ce moment pour partager vos fichiers.

Remarque :

Il n'est pas nécessaire d'enregistrer Serveur média à ce moment. Vous pouvez paramétrer la fonction avec l'interface du navigateur.

1. Dans la fonction de Serveur média, cliquez sur l'option OFF. Le réglage bascule sur ON et une option de synchronisation s'affiche.
2. Choisissez parmi ce qui suit pour paramétrer les options de synchronisation: Manuel : Choisissez ceci pour synchroniser manuellement. Chaque : Choisissez une période de temps spécifique pour effectuer une synchronisation automatique.
3. Dans la fonction du serveur iTunes, cliquez sur l'option OFF. Le réglage bascule sur ON et une option de synchronisation s'affiche.
4. Choisissez parmi ce qui suit pour paramétrer les options de synchronisation: Manuel : Choisissez ceci pour synchroniser manuellement. Chaque : Choisissez une période de temps spécifique pour effectuer une synchronisation automatique.
5. Cliquez sur Next Step pour continuer.

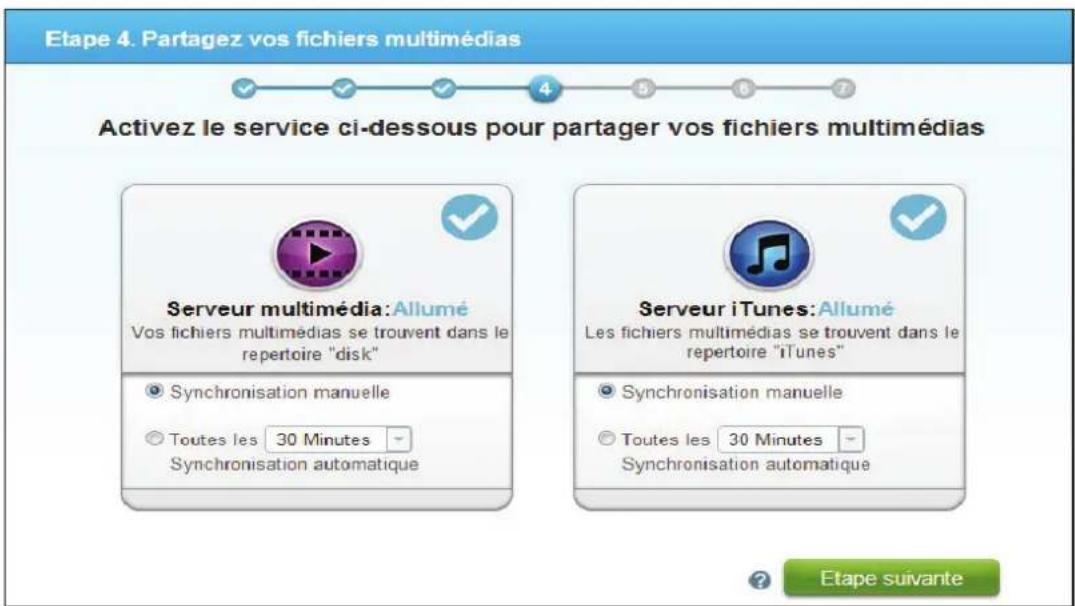

Etape 4. Partagez vos fichiers multimédias Activez le service ci-dessous pour partager vos fichiers multimédias Serveur multimédia: Allumé Vos fichiers multimédias se trouvent dans le repertoire "disk" Synchronisation manuelle Toutes les 30 Minutes Synchronisation automatique Serveur iTunes: Allumé Les fichiers multimédias se trouvent dans le repertoire "iTunes" Synchronisation manuelle Toutes les 30 Minutes Synchronisation automatique Etape suivante

Message de Share Media Files

La fonction de disque RAID s'ouvre et affiche les options de la matrice de disques compatible.

Dans le mode de l'écran RAID, vous pouvez choisir de construire une nouvelle matrice RAID ou choisissez le mode Current RAID pour garder le système de fichiers précédemment configuré

IMPORTANT :

En choisissant le mode actuel RAID, les données originales du lecteur de disques sont conservées. Toutefois, les listes d'utilisateur et du dossier ainsi que les réglages existants seront effacés.

Etape 5. Créez un volume RAID Sélectionnez le mode RAID souhaité Meilleure protection de données Mode actuel : RAID 1 Disques en mirroir Capacité disponible: 486.78 GB Le système va être reconstruit Utiliser le mode RAID actuel

Etape 5. Créer un écran de disque RAID

Remarque :

La durée requise pour reconstruire un système dépend du type RAID choisi et de la taille des disques durs.

Si vous n'êtes pas sûr de la matrice de disques à utiliser, choisissez Use the current RAID mode (par défaut).

1. Cliquez sur un réglage de mode RAID pour continuer.
2. Le réglage du User Account s'affiche. Dans le champ du compte d'utilisateur, entrez un nouveau nom de compte à ajouter.
3. Dans le champ du User Password, entrez un mot de passe associé au nom de compte ci-dessus.

Nous vous conseillons d'utiliser un mot de passe fort de 8 caractères ou plus comprenant une combinaison de majuscules, de minuscules et de caractères spéciaux pour accroître la protection de votre OMNINAS.

1. Entrez le même mot de passe dans le champ Reconfirmez votre mot de passe.
2. Cliquez sur Next Step pour continuer.

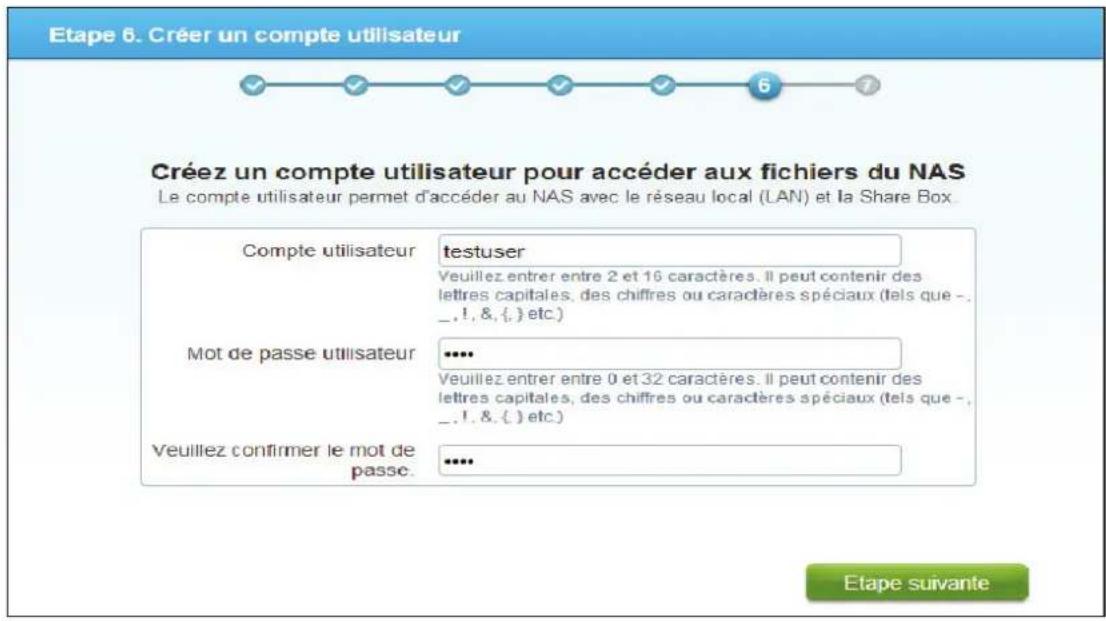

Etape 6. Créer un compte utilisateur Créez un compte utilisateur pour accéder aux fichiers du NAS Le compte utilisateur permet d'accéder au NAS avec le réseau local (LAN) et la Share Box. Compte utilisateur testuser Veuillez entrer entre 2 et 16 caractères. Il peut contenir des lettres capitales, des chiffres ou caractères spéciaux (tels que - , _, !, &, {,} etc.) Mot de passe utilisateur •••• Veuillez entrer entre 0 et 32 caractères. Il peut contenir des lettres capitales, des chiffres ou caractères spéciaux (tels que - , _, !, &, {,} etc.) Veuillez confirmer le mot de passe. •••• Etape suivante

Créer un message du compte d'utilisateur

Le réglage de votre appareil OMNINAS est terminé. Le message complet s'affiche.

Le nom OMNINAS comme il a été configuré, s'affiche ainsi que le nom gu gestionnaire et les comptes d'utilisateurs. Nous vous recommandons d'écrire et de conserver les informations de réglage comme référence rapide.

Etape 7. Terminé ! Configuration terminée! Vous pouvez à présent utiliser l'OMNINAS! Nom OMNINAS: naskd22 Compte administrateur: admin Compte utilisateur: testuser Accédez à l'interface de configuration OMNINAS http://192.168.0.199/ Aller à Accéder aux fichiers avec votre explorateur Internet http://www.omninas.net Aller à Ouvrir l'exporateur de fichiers Windows Entrez \192.168.0.199 , pour avoir accès aux fichiers fermer

Message terminé

A partir du message terminé, vous pouvez choisir à partir de ce qui suit :

Entrez la page de gestion OMNINAS : l'adresse interne IP de l'appareil s'affiche (par défaut : http://169.254.100.200).

Accédez à l'interface de configuration OMNI NAS http://192.168.0.199/ Aller à

1. Cliquez Go to et le message de connexion de gestion s'affiche.

OMNINAS Your Own Private Cloud Français Nom administrateur admin Mot de passe Accès refus à ? Shuttle® COPYRIGHT © 2012 SHUTTLE INC. ALL RIGHTS RESERVED

Connexion de gestion

1. Dans le message de connexion, entrez le mot de passe comme défini en étape 4 pour l'Assistant OMNINAS.

Lancez un navigateur web pour accéder aux fichiers Share Box: L'adresse IP de Share Box s'affiche.

Accéder aux fichiers avec votre explorateur Internet http://www.omineas.net Aller à

1. Cliquez sur Go to et le message de connexion de Share Box s'affiche.

Shuttle www.omninas.net OMNINAS Your Own Private Cloud Share Box OMNINAS Name mynas Connect Shuttle® COPYRIGHT © 2012 SHUTTLE INC. ALL RIGHTS RESERVED

Connexion de Share Box

1. Dans le message de connexion, entrez le mot de passe du gestionnaire comme décrit en page 2-16, étape 3 de l'écran de réglage de l'assistant OMNINAS.
2. Une fois connecté à votre appareil OMNINAS, le message de connexion de l'utilisateur s'affiche.
3. Entrez le nom d'utilisateur et le mot de passe d'un utilisateur défini comme décrit en page 2-20, étape 6 de l'écran de réglage de l'assistant OMNINAS.

Connexion Entrez vos identifiant/mot de passe Identifiant : Mot de Passe : Mémoriser Ok Annuler

Connexion d'utilisateur de Share Box

Ouvrez une fenêtre d'explorateur de fichier (systèmes Windows uniquement) : dans la barre d'adresse, entrez l'adresse IP comme vu en page 2-17 de l'écran de réglage de l'assistant OMNINAS (\169.254.100.200 est l'IP fixée par défaut). Les dossiers des fichiers s'affichent dans le message de la fenêtre d'explorateur.

Ouvrir l'exporateur de fichiers Windows Entrez \192.168.0.199 . pour avoir accès aux fichiers

Ordinateur disk (\NASKD22) (X:) Rechercher dans : disk (\NAS) Organiser Graver Nouveau dossier Ordinateur W7-2 (C:) W7-1 (D:) W7-3 (E:) W7-4 (F:) W7-5 (G:) Disque local (L:) Disque local (M:) disk (\NASKD22) (X:) Réseau JPKD22 NASKD22 TEST-PC Nom Modifié le Type contents 10/07/2013 05:24 iTunes 10/07/2013 08:29 Dossier de fichiers Dossier de fichiers

Message des dossiers partagés

Connexion en utilisant le navigateur Web

Après la configuration initiale, vous pouvez gérer votre OMNINAS en utilisant les menus de l'interface. La connexion aux menus de gestion s'effectue en utilisant soit l'utilitaire de recherche, soit par accès direct via un navigateur Web. Les deux méthodes sont décrites ci-après :

Se connecter en utilisant l'utilitaire de recherche -- disponible pour les utilisateurs Windows et Mac OS X

Se connecter via un navigateur Web -- disponible pour les utilisateurs Windows et Mac OS X et Linux

Se connecter en utilisant l'utilitaire de recherche

L'utilitaire de recherche est uniquement disponible pour les systèmes d'exploitation Windows ou Mac OS X.

1. Connectez l'OMNINAS comme décrit dans la section Connecter à un commutateur ou un routeur
2. Lancez et utilisez l'utilitaire de recherche pour obtenir l'adresse IP de l'OMNINAS. Se reporter à la figure suivante.

Remarque :

A moins que le réglage de la langue du système ne soit détecté, la langue par défaut est l'Anglais.

Tous les périphériques de l'OMNINAS disponibles dans votre groupe de sous-réseaux s'affichent dans l'onglet NAS trouvé.

Si un seul appareil est détecté par Finder, l'interface web de l'appareil s'affiche automatiquement.

Si les périphériques ne sont pas automatiquement trouvés, cliquez sur Rechercher pour exécuter cette fonction manuellement.

OMNINAS Finder NAS détecté

Nom Adresse IPv4 Adresse MAC Version

naskd22 192.168.0.199 80-EE 73-60-84-FE 0.33.20.130624.c Français Rechercher Connector Connector le lecteur réseau Déconnecter le lecteur réseau A propos Arrêter Aide

Obtention d'une adresse IP

1. Ouvrez un navigateur web et entrez l'adresse IP dans la barre d'adresse comme montré dans l'onglet d'adresse IPv4.

L'écran de connexion apparaît.

Remarque :

Si un seul appareil est détecté par Finder, il vous guidera automatiquement vers l'IU de votre page web.

OMNINAS 192.168.0.199 Applic Cloud Ipad Facebook Twitter Wikipedia Yahoo! News Popular OMNINAS Your Own Private Cloud Français Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Redémarrer Arrêter

Connexion en utilisant l'utilitaire de recherche

1. Entrez le nom d'utilisateur pour vous connecter et configurer l'OMNINAS.

Par défaut

Nom d'utilisateur : admin

Mot de passe : *****

Remarque :

Si les disques durs ne sont pas encore configurés, l'écran l'assistant OMNINAS apparaît. Vous pouvez configurer les disques avant de continuer.

Se connecter via un navigateur Web

Pour vous connecter directement via un navigateur Web, il vous faudra configurer les paramètres réseau de votre ordinateur, de sorte à ce qu'il soit dans le groupe de sous-réseaux par défaut de l'OMNINAS, se reporter à Connecter directement à un PC ou portable.

Adresse IP par défaut de l'OMNINAS : 169.254.100.200

1. Connectez votre OMNINAS comme décrit dans la section Connecter directement à un PC ou portable.

2. Ouvrez le navigateur Web.

3. Dans la barre d'adresses, saisissez l'adresse IP par défaut de l'OMNINAS.

OMNINAS 159.254.100.200 Your Own Private Cloud Français : Paramètres Stockage Partager USB Sauvogardo Telechargement BT Share Box Serveur Media Redémarrer Arrêter

Connexion directement via un navigateur Web

1. Entrez le nom d'utilisateur pour vous connecter et configurer l'OMNINAS.

Par défaut

Nom d'utilisateur : admin

Mot de passe : *****

Remarque :

Si l'OMNINAS n'est pas configuré pour utiliser le DHCP, l'adresse IP par défaut est http://169.254.100.200. Assurez-vous que l'OMNINAS et l'ordinateur avec lequel il est connecté se trouvent dans le même sous-réseau.

Si les disques durs ne sont pas encore configurés, l'écran l'assistant OMNINAS apparaît. Vous pouvez configurer les disques avant de continuer.

Mappage des lecteurs réseau

Vous pouvez créer un raccourci (mapper) vers un dossier de l'OMNINAS comme un lecteur réseau sur les réseaux de groupe de travail de Windows. Une fois mappé (raccourci), vous pouvez y accéder à partir de votre ordinateur ou de l'explorateur Windows.

Il existe deux méthodes pour créer un raccourci, mapper tous les lecteurs disponibles en une seule fois ou mapper les lecteurs individuels sélectionnés. Avant de pouvoir mapper un lecteur, le périphérique OMNINAS doit être configuré et initialisé. Se reporter à la section Initialisation du système

OMNINAS Finder NAS détecté

Nom Adresse JPY4 Adresse MAC Version

1 naskd22 192.168.0.199 80-EE-73-60-84-FE 0.33.20130624.c Français Rechercher Connectorer Connector le lecteur réseau Déconnecter le lecteur réseau À propos Arrêter Aide

Mappage d'un lecteur réseau

Mapper tout

1. Dans la fenêtre de l'utilitaire de recherche de l'OMNINAS, sélectionnez un périphérique NAS.
2. Cliquez sur Mapper les lecteurs réseau.

Le tableau des ressources de mappage apparaît. Le tableau fournit la liste des dossiers de l'OMNINAS disponibles, les lettres de lecteur et le type de connexion.

1. Cliquez sur le menu déroulant Lecteur pour sélectionner une lettre de lecteur pour chaque dossier.
2. Cliquez sur le menu déroulant Connecter pour sélectionner un type de connexion (permanente/temporaire) pour chaque dossier.

Tableau Resource Mapping Dossier Lecteur Connecter \\naskd22\disk Z Connecté \\naskd22\iTunes Y Connecté Tous Se Connector Arrêter

Mappage de tous les dossiers

1. Une fois les options des dossiers configurées, cliquez sur Tout connecter pour sélectionner tous les dossiers disponibles.

Le processus de connexion continue. Une fois que les dossiers sont mappés avec succès à votre ordinateur, l'état (tableau de ressources de mappage) pour les dossiers affiche Connecté.

1. Pour accéder et gérer vos dossiers mappés, ouvrez le lecteur en utilisant le raccourci mappé.

Tableau Resource Mapping Dossier \naskd22\disk \naskd22\iTunes Lecteur Z Y Connecter Connecté Connecté Tous Se Connector Arrêter

Afficher tous les lecteurs mappés

Remarque :

Si les disques durs ne sont pas encore configurés, l'écran l'assistant OMNINAS apparaît. Vous pouvez configurer les disques avant de continuer.

Mappage d'un lecteur individuel

1. Dans la fenêtre de l'utilitaire de recherche de l'OMNINAS, sélectionnez un périphérique NAS.

2. Cliquez sur Mapper les lecteurs réseau.

Le tableau des ressources de mappage apparaît. Le tableau fournit la liste des dossiers de l'OMNINAS disponibles, les lettres de lecteur et le type de connexion.

1. Sélectionnez un dossier à mapper et cliquez sur le menu déroulant Lecteur pour sélectionner une lettre de lecteur.

Tableau Resource Mapping Dossier Lecteur Connector \\naskd22\disk Z: Permanent Connector \\naskd22\iTunes Z: Permanent Connector Y: X: W: V: U: T: S: U: Tous Se r Arrêter

Mappage d'un lecteur individuel

1. Dans l'onglet Se connecter, cliquez sur le réglage pour définir le type de mappage (Permanent/Temporary).

2. Cliquez sur Connecter pour créer le raccourci.

Remarque :

Le mappage des dossiers privés requiert une étape d'authentification supplémentaire. Lisez les conseils suivants:

• Cliquez sur Connecter pour ouvrir l'écran de connexion d'authentication.
• Entrez le nom et mot de passe d'un utilisateur autorisé à accéder au dossier (Partager->Liste des utilisateurs).

Sécurité de Windows Saisie du mot de passe réseau Entrez votre mot de passe pour vous connecter à : 192.168.0.101 Nom d'utilisateur Mot de passe Domaine : TEST-PC Mémoriser ces informations Accès refusé. OK Annuler

Entrer le mot de passe de réseau

- L'autorisation est terminée et une fenêtre d'explorateur s'affiche. Le lecteur mappé est maintenant disponible sur votre ordinateur.

1. Pour accéder et gérer vos dossiers mappés, ouvrez le lecteur en utilisant le raccourci.

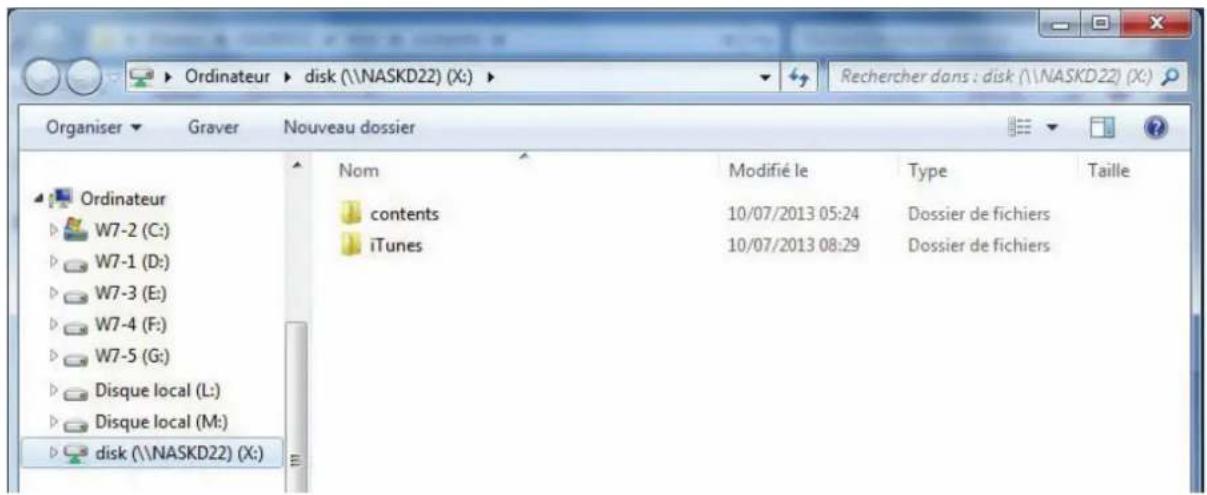

Ordinateur Disk (\NASKD22) (X:) Organiser Graver Nouveau dossier Ordinateur W7-2 (C:) W7-1 (D:) W7-3 (E:) W7-4 (F:) W7-5 (G:) Disque local (L:) Disque local (M:) disk (\NASKD22) (X:) Nom contents iTunes Modifié le 10/07/2013 05:24 10/07/2013 08:29 Type Dossier de fichiers Taille Dossier de fichiers

Dossier individuel mappé

Remarque :

Si votre réseau est sur un serveur de domaine, vous devrez peut-être disposer d'un accès réseau ou d'une autorisation pour le mappage de dossiers internes.

Suppression de lecteurs réseau

La fonction supprimer vous permet de supprimer des lecteurs réseau déjà mappés. Fermez tous les dossiers associés aux lecteurs pour vous assurez que la fonction supprimer supprimera effectivement la référence au raccourci.

Remarque :

Une fois le lecteur mappé, une application de logiciel de votre ordinateur peut lire et écrire les fichiers à partir de la zone de stockage partagé en accédant à ce lecteur, comme si le lecteur mappé représentait un disque dur physique local. Dans l'exemple suivant, le lecteur mappé est marqué «F». Il est accessible pour l'ordinateur comme suit:

1. Dans la fenêtre de l'utilitaire de recherche de l'OMNINAS, sélectionnez un périphérique NAS.
2. Cliquez sur Supprimer les lecteurs réseau.

OMINAS Finder NAS detecté

Nom Adresse IPv4 Adresse MAC Version

1 OMINTest 192.160.1.33 80-EE-73-0A-D5-CD 1.10.20120815 Pacherecher Connector Connector le lecteur réseau Reconjecteur le lecteur réseau À propos Xide Arréter

Effacer les lecteurs de réseau

Le tableau des ressources de mappage apparaît. Le tableau fournit la liste des dossiers de l'OMNINAS disponibles, les lettres de lecteur et le type de connexion.

1. Sélectionnez un dossier à démapper et cliquez sur Supprimer.

Tableau Resource Mapping Dossier Lecteur Connector \naskd22\disk Z Connecté \naskd22\iTunes Y Connecté \naskd22\IPC$ Supprimer Annuler

Mappage d'un dossier individuel

Le lecteur mappé est supprimé du réseau.

Remarque :

Un dossier mappé ouvert empêche la suppression d'un lecteur mappé. Fermez les fenêtres de votre explorateur et d'iTunes pour permettre la suppression de lecteurs mappés.

Chapitre 3

Interface Web

Vue d'ensemble

L'interface Web d'OMNINAS vous permet de configurer vos paramètres personnels via un navigateur Web. L'interface inclut un accès aux menus Paramètres, Stockage, Partager, USB, Sauvegarde, Téléchargement BT, Accès à distance et Service multimédia. L'interface inclut l'accès aux réglages, au stockage, au partage, à l'USB, à la sauvegarde, au téléchargement BT, Share Box et Media Service. Vous pouvez utiliser l'interface pour gérer vos appareils à partir d'un accès local ou à distance dans le même groupe de sous-réseau.

Menu Accueil

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Redémarrer Arrêter Français

Shuttle

COPYRIGHT © 2012 SHUTTLE INC. ALL RIGHTS RESERVED

Menu Accueil de l'administrateur

Paramètres du menu Accueil

ICÔNE ÉLÉMENT DESCRIPTION
	Paramètres	Le menu des réglages offre un accès aux fonctions suivantes: Wi-Fi, Réseau, Date et heure, Général, À propos, Journal, Réinitialiser tous les réglages, Mise à jour du firmware et FTP Server.
	Stockage	Le menu Stockage permet d'accéder aux fonctions suivantes : Miroir automatique, Gestionnaire de disque dur, Gestionnaire RAID.
	Partager	Le menu Partager permet d'accéder aux fonctions suivantes : Ajouter un dossier, Liste des tâches, Ajouter un utilisateur et Liste des utilisateurs.
	USB	Le menu USB permet d'accéder aux fonctions suivantes : Paramètres de l'impression et Copie automatique.
	Sauvegarde	Le menu Sauvegarde permet d'accéder aux fonctions suivantes: Journal de sauvegarde, Liste des paramètres de sauvegarde et Paramètres de sauvegarde.
	BT Télécharger	Le menu BT Télécharger permet d'accéder aux fonctions suivantes : Téléchargement BT et Paramètre BT.
	Share Box	Le menu Zone de partage vous permet d'activer ou de désactiver la fonction Zone de partage. Le partage est assuré par l'hôte [Votre nom d'hôte].omninas.net.
	Serveur média	Le menu Serveur média vous permet d'activer ou de désactiver la fonction serveur multimédia.
	Langue Cliquez pour choisir la langue.(Par défaut: Anglais) à utiliser sur l'interface.
	Redemarrage	Cliquez pour lancer une procédure de redémarrage du système.Remarque :Si un processus est en cours d'exécution, le redémarrage est programmé après l'achèvement du processus en cours.
	Arrêter Cliquer pour éteindre le système.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Paramètres

Le menu des réglages inclut l'accès au Wi-Fi, le Réseau, la Date et heure, Général, À propos, le Journal, Réinitialiser tous les réglages, la Mise à jour du firmware et le FTP Server. Vous pouvez utiliser l'interface pour configurer vos paramètres à partir d'un emplacement local ou à distance.

OMNINAS Your Own Private Cloud Français Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Wi-Fi Réseau Date et heure Général À propos Journal Réinitialiser tous les réglages Mise à jour du firmware Serveur FTP Nom d'OMNINAS KD22: naskd22 Groupe de travail: WORKGROUP Adresse IP: 192.168.0.199 Filtro d'adresse locale: 255.255.255.0 Passerelle par défaut: 192.168.0.1 Serveur DNS 1: Serveur DNS 2: Adresse MAC: 80°EE 73:50:84 FE Nom du réseau Wi-Fi: OMNINAS-6084fe Adresse MAC Wi-Fi: 64.5A.04.04.73.08 Version du micrologiciel: 0.33.20130624.c Date et heure: June 28, 2013 08:04:16 AM Mémoire totale: 496.78 GB Mémoire disponible: 496.74 GB Serveur iTunes: Démarrer Serveur multimédia: Démarrer Share Box: Activé Serveur FTP: Désactiver Téléchargement BT: Désactiver Mode économique: Suspendre Durée du mode économie d'énergie: 10 Minutes Redémarrage auto après coupure de coumant: Désactiver Wake-on-Lan: Désactiver

Menu Paramètres

Paramètres du menu Paramètres

ICÔNE ÉLÉMENT DESCRIPTION
	Wi-Fi	L'OMNINAS offre une connectivité sans fil comme un Point d'accès (Access Point (AP)). En paramétrant l'OMNINAS comme un AP, vos appareils sans fil peuvent utiliser l'OMNINAS pour se connecter à la fonction Internet sans fil qui prend en charge une variété de normes de cryptages dont les suivantes : WPA2.
	Réseau	Permet de définir le nom du périphérique, affecter un groupe de travail ou attribuer manuellement une adresse IP.
	Date et Heure	Permet de définir le fuseau horaire, d'affecter un serveur de temps réseau ou de définir vos paramètres de fuseau horaire pour mettre en miroir votre navigateur.
	Général	Cette fonction Général vous permet de paramétrer le mot de passe de l'utilisateur, configurer l'économie d'énergie avec Power Management et paramétrer un début/ arrêt de programme automatique.
	À propos	Permet d'afficher un aperçu des paramètres de l'OMNINAS et les informations relatives à la configuration. Cette fonction ne permet que l'affichage.
	Protocole Permet d'afficher et d'effacer toutes les entrées de journal.

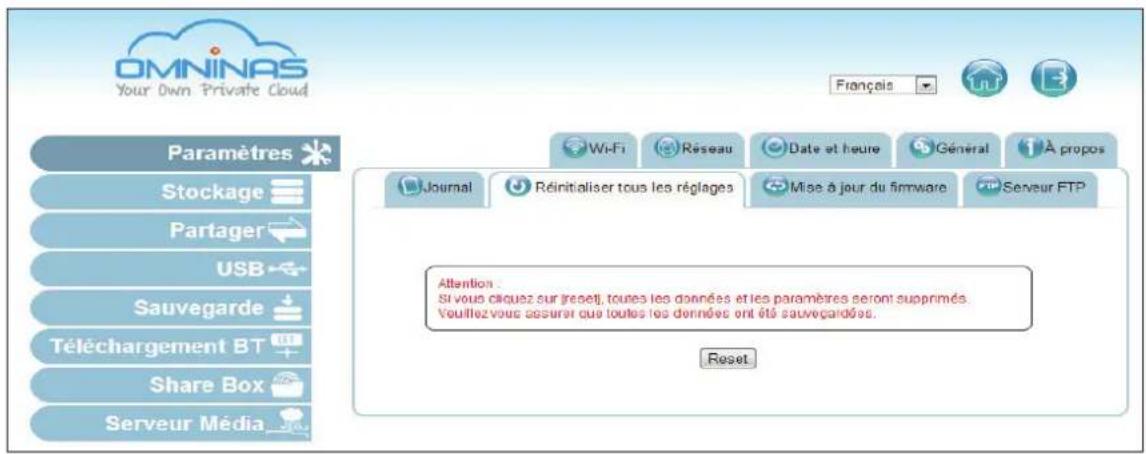

	Paramétrer sur les réglages usine	Permet de réinitialiser l'OMNINAS pour rétablir les paramètres par défaut de la configuration d'usine.IMPORTANT :Toutes les données et tous les paramètres seront supprimés.
	Mise à jour du micrologiciel	Permet de mettre à jour le firmwire du périphérique.
	FTP Server	La fonction FTP Server vous permet d'activer ou de désactiver la fonctionnalité ftp vers l'OMNINAS. Paramétrez l'intervalle des ports et choisissez le nombre maximum de clients autorisés pour vous connecter avec les normes FTP.
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Stockage

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Miroir automatique Gestionnaire HDD Gestionnaire RAID Mode RAID actuel: RAID 1 1 2 3 4 1 2 3 4 5 6 7 8 1 2 3 4 Lecteur single Volume unique JBOD Lecteur logique composé de plusieurs disques RAID 0 Striping - acclération mais sans redondance (non sécurisé) RAID 1 Mirroring - miroir do disque (sécurisé) Creer un volume de stockage

Menu Stockage

Paramètres du menu stockage

ICÔNE ÉLÉMENT DESCRIPTION
	Miroir automatique	Permet d'afficher le mode RAID actuel.Permet d'activer ou de désactiver la fonction de miroir automatique, disponible seulement en mode RAID 1.
	Gestionnaire de disque dur	Permet d'afficher l'information relative aux disques et leur état (actif, échec, mise en miroir et monter ou démonter un lecteur externe), pour tous les lecteurs internes ou externes (USB).Permet d'afficher la capacité de disque disponible.Permet d'analyser, réparer et formater les disques du système.Monter, démonter et formater les périphériques externes.
	Gestionnaire RAID	Permet d'afficher le mode RAID actuel et de définir le type de mode RAID : unique, JBOD, RAID 0, ou RAID 1.Remarque :Seul le mode RAID 1 permet la fonction de mise en miroir automatique.
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Partager

OMNINAS Your Own Private Cloud Français Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Nom d'utilisateur Description Action testuser Modifier Supprimer

Shuttle®

COPYRIGHT © 2012 SHUTTLE INC. ALL RIGHTS RESERVED

Menu Partager

Paramètres du menu Partager

ICÔNE ÉLÉMENT DESCRIPTION
	Ajouter un dossier Permet d'ajouter des dossiers publics ou privés.
	Liste des tâches	Permet d'afficher la liste des dossiers disponibles, de modifier ou de supprimer les dossiers créés par l'utilisateur et les dossiers par défaut.
	Ajouter un utilisateur	Permet d'ajouter des profils d'utilisateurs.
	Liste des utilisateurs	Permet d'afficher la liste des utilisateurs disponibles, de modifier et de supprimer les profils d'utilisateurs.Remarque :Le compte Administrateur ne peut pas être supprimé. Toutefois, le mot de passe de l'administrateur peut être modifié (menu Général dans Paramètre).
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu USB

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Copie automatique de cartes SD sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. ** Veuillez mettre fin à tous les processus de sauvegarde sur cartes SD ou sur appareil USB 3.0 avant de procéder à la copie automatique. Copie automatique de l'appareil photo FTP Liste des appareils photo PTP Fabricant Modèle Sauvogarder Français Paramètres d'impression Copie automatique

Menu USB

Paramètres du menu USB

ICÔNE ÉLÉMENT DESCRIPTION
	Paramètres de l'impression	Permet d'afficher les informations relatives à l'état des périphériques d'impression.

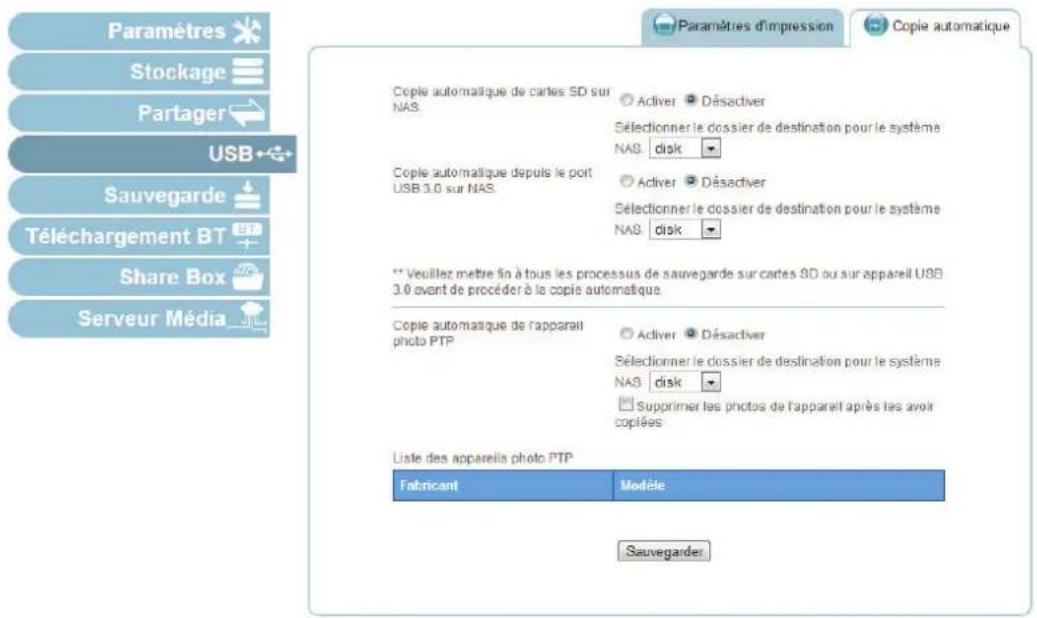

	Copie automatique	Permet d'activer ou de désactiver la fonction de copie automatique vers une carte SD ou un périphérique (USB) externe.Remarque :La copie automatique n'est prise en charge qu'avec les ports USB 3.0 et la fente de carte SD..
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Sauvegarde

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Liste des sauvegardes Paramètres de sauvegarde Journal de sauvegarde Sauvegarde du OMNINAS KD22 sur un périphérique externa. Sélectionnez la source du OMNINAS KD22: disk Description: (Nom de la sauvegarde, 64 caractères max ) Sélectionnez remplacement côte de la sauvegarde: Sauvegarde sur un périphérique externe. Aucun périphérique USB détecté. Sauvegarde vers le NAS Hôte: NAS scanner Nom d'utilisateur: Mot de passe: Temps d'exécution Jour de la semaine: Lun Mar Mer Jeu Yen Sam Dim Heures Minutes: 14 Heures 0 Minutes Confirmer Lancer la sauvegarde

Menu Sauvegarde

Paramètres du menu Sauvegarde

ICÔNE ÉLÉMENT DESCRIPTION
	Journal de sauve-garde	Permet d'afficher un historique des événements de sauvegarde exécutés.
	Liste des para-mètres de sauve-garde	Permet d'afficher une liste de tous les paramètres de sauvegarde créés.
	Paramètres de sauvegarde	Permet de créer et de planifier des événements de sauvegarde à partir d'un fichier source sélectionné vers un périphérique cible externe ou un second périphérique OMNINAS.La fonction Sauvegarder maintenant est disponible pour des événements de sauvegarde instantanés.Remarque :Les événements sont exécutés selon un ordre séquentiel. La fonction sauve-garder maintenant n'écrase pas un événement en cours. Lorsqu'un événe-ment planifié est en cours d'exécution, la fonction de sauvegarde démarre une fois que l'exécution de l'événement planifié est achevée.
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu BT Télécharger

OMNINAS Your Own Private Cloud Paramètres BT Stockage Partager USB Sauvegarde Téléchargement BT BT Share Box Serveur Média Français Paramètres BT Téléchargement BT Les téléchargements BT seront interrompus après 24h d'inactivite. Ouvrir Suppliner Pause Reprendire Tout mettre en pause Reprendire tout Inspector 0Transferts de données ↓ 0 bytes/s ↑ 0 bytes/s

Menu BT Télécharger

Paramètres du Menu BT Télécharger

ICÔNE ÉLÉMENT DESCRIPTION
	Paramètres BT	Le menu Paramètre BT vous permet d'activer ou désactiver la fonction Télé-chargement BT.Permet de définir les paramètres de téléchargement généraux et spécifiques (toujours, planifié).
	Téléchargement BT	Permet de sélectionner les fichiers à charger, de définir les préférences, les vitesses de téléchargement et chargement, et de contrôler manuellement les fonctions de téléchargement.
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Share Box

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Paramètres pour la fenêtre de partage des données Share Box: Activé Désactivé Nom d'hôte: omninas.net Mot de passe: Confirmer le mot de passe: Port: 3200 Prise en charge du protocole UPnP: Oui Non Sauvegarder

Menu Share Box

Paramètres du menu Share Box

ICÔNE ÉLÉMENT DESCRIPTION

Paramètres pour la fenêtre de partage des données

Permet d'activer ou de désactiver la fonction de partage à distance via les serveurs hôtes omninas.net.

Remarque :

Il est recommandé d'utiliser le paramètre du port par défaut pour éviter d'être bloqué par votre pare-feu ou votre logiciel antivirus.

Accueil Cliquez pour revenir au menu Accueil.

Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Menu Serveur média

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Serveur multimédia Serveur iTunes Une fois que le serveur multimédia DLNA est démarré, tous les clients multimédias du même sous réseau peuvent lire les fichiers multimédias dans le dossier l'disk" de l'OMNINAS Serveur multimédia: Demarrer Arrêter Sauvegarder Rescarner Go To Media Box

Menu Serveur média

Paramètres du Serveur média

ICÔNE ÉLÉMENT DESCRIPTION
	Serveur média	Le menu Serveur média vous permet d'activer ou de désactiver la fonction serveur multimédia.
	Serveur iTunes	Activer ou désactiver le serveur iTunes. Activer cette fonction permet à tous les clients iTunes d'un même sous-réseau d'accéder à des fichiers de musique avec le dossier iTunes d'OMNINAS.
	Accueil Cliquez pour revenir au menu Accueil.
	Déconnexion Cliquez pour déconnecter l'utilisateur actuel.

Lancement de l'interface

Vous pouvez accéder à l'interface Web d'OMNINAS en utilisant l'utilitaire de recherche d'OMNI-NAS ou via votre navigateur Web.

Pour utiliser l'utilitaire de recherche d'OMNINAS, veuillez vous reporter à Connexion de votre OMNINAS.

Pour utiliser un navigateur de web lisez Connexion en utilisant le navigateur Web

Ouverture de session

L'écran de connexion apparaît et vous invite à entrer un Nom d'utilisateur et un Mot de passe. Le mot de passe a été paramétré en page 2-16, étape 2 de l'écran de réglage de l'assistant OMNI-NAS.

Remarque :

Vous pouvez modifier le paramètre de langue sur cet écran en cliquant sur le menu dérou- lant des langues.

Pour vous connecter :

OMNINAS Your Own Private Cloud Français Nom administrateur admin Mot de passe Accès refusé ?

Écran de connexion d'OMNINAS

1. Entrez le Nom d'utilisateur et le Mot de passe.

Par défaut

Nom d'utilisateur : admin

Mot de passe :

Remarque :

Le mot de passe a été paramétré en page 2-16, étape 2 de l'écran de réglage de l'assistant OMNINAS.

1. Cliquez sur Entrée pour accéder à l'interface d'administration.

IMPORTANT :

Si vous avez oublié votre mot de passe, cliquez sur Impossible d'accéder à mon compte ? pour suivre le processus de réinitialisation.

Si l'interface Web est inactive pendant 10 minutes, le système se déconnecte automatiquement.

Gestion des utilisateurs

Cette section fournit des informations sur la gestion des comptes d'utilisateurs. Les indications fournies concernent l'ajout, la modification, la suppression des profils d'utilisateurs, ainsi que l'affichage des listes d'utilisateurs.

Affichage de la liste des utilisateurs

Pour afficher, modifier ou supprimer les profils d'utilisateurs, utilisez l'écran Liste des utilisateurs pour gérer les profils d'utilisateurs disponibles.

Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Nom d'utilisateur Description Action testuser Modifier Supprimer

Écran Liste des utilisateurs partagés

Les utilisateurs suivants sont disponibles par défaut :

admin : l'administrateur est configuré avec un accès total à l'administration du système et à tous les partages réseau. Ce compte ne peut pas être supprimé.

Ajout d'utilisateurs

Pour créer un utilisateur, l'information suivante est obligatoire :

Nom d'utilisateur : sa longueur ne peut pas dépasser 32 caractères. Il n'est pas sensible à la casse et accepte les caractères codés sur deux octets, tels que les caractères chinois, japonais et coréens.

Les caractères non valides sont les suivants :

$$ " / \backslash [ ]:; | = , + *? < > $$

Mot de passe : il est sensible à la casse et accepte un maximum de 16 caractères. Un mot de passe d'une longueur minimale de 6 caractères est recommandé.

Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Nom d'utilisateur: Description: Mot de passe: Confirmer le mot de passe: Sauvegarder Annuler

Écran Ajouter un utilisateur partagé

1. Cliquez sur l'onglet Ajouter un utilisateur pour ajouter un utilisateur.
2. Complétez l'information et cliquez sur Enregistrer.

La fonction Enregistrer vous redirige vers l'onglet Liste des utilisateurs.

Le nouvel utilisateur apparaît dans la liste.

Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Nom d'utilisateur: testuser Description: adding user Mot de passe: .......... Confirmer le mot de passe: .......... Sauvegarder Annuler

Ajout d'un utilisateur

Remarque :

Les utilisateurs ne disposent pas des privilèges de l'administrateur.

Modification des utilisateurs

Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Nom d'utilisateur Description Action testuser Modifier Supprimer

Modification d'un utilisateur

1. Cliquez sur l'onglet Liste des utilisateurs pour afficher une liste des utilisateurs disponibles.
2. Sélectionnez un utilisateur et cliquez sur Modifier pour le modifier. Une invite apparaît, modifiez les champs souhaités.
3. Cliquez sur Enregistrer pour terminer les modifications ou sur Annuler pour revenir à la liste des utilisateurs.

Remarque :

Les noms d'utilisateur ne peuvent pas être modifiés.

Suppression des utilisateurs

Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Nom d'utilisateur Description Action testuser Modifier Supprimer

Suppression d'un utilisateur

1. Cliquez sur l'onglet Liste des utilisateurs pour afficher une liste des utilisateurs disponibles.
2. Sélectionnez un utilisateur et cliquez sur Supprimer pour supprimer l'utilisateur.
   Une invite de confirmation apparaît.
3. Cliquez sur OK pour supprimer ou sur Annuler pour revenir à la liste des utilisateurs.

Gestion du stockage

Gestionnaire de RAID

La fonction Stockage dans le menu principal vous permet d'accéder à la configuration et à la gestion de votre stockage disponible. La fonction Stockage vous permet d'accéder au Gestionnaire de RAID, au Gestionnaire de disque et au Miroir automatique pour surveiller et modifier la matrice RAID sur l'OMNINAS.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Miroir automatique Gestionnaire HDD Gestionnaire RAID Mode RAID actuel RAID 1 1 2 3 4 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 Lecteur single Volume unique JBOD Lecteur logique composé de plusieurs disques RAID 0 Striping - acolération mais sans repondance (non sécurés) RAID 1 Mimroring - miroir de diaque (sécurité) Créer un volume de stockage

Écran Stockage du Gestionnaire de RAID

Types de RAID

Types de RAID définis

MODE DESCRIPTION
Lecteur single	Un seul disque dur est utilisé. Toutes les données seront perdues en cas de défaillance du disque dur.
JBOD	La fonctionnalité RAID n'est pas disponible en mode JBOD (Just a Bunch of Disks - juste un groupe de disques). Les données sont écrites selon un ordre séquentiel sur les disques désignés. Les deux disques durs sont combinés pour former un seul disque plus grand.Remarque :Si vous utilisez deux HDD, il est recommandé d'utiliser le mode RAID 0.
RAID 0	Les deux disques durs sont combinés et la capacité disponible sur chaque disque est ajoutée sur un seul volume logique. La redondance ou la parité ne sont pas disponibles. RAID 0 offre les meilleures performances, toutefois, il n'existe pas de protection contre les défaillances de disque.IMPORTANT :En cas d'échec d'un seul disque en mode RAID 0, les données sur les deux disques sont inaccessibles en raison de la fonction lecture de disque croisé de RAID 0.
RAID 1	Des doubles disques durs sont nécessaires. RAID 1 est un mode sécurisé, qui offre une fonctionnalité de mise en miroir. Les données sont dupliquées entre les deux HDD, et, en cas de défaillance d’un seul disque, les données sont disponibles sur le disque sain. RAID 1 est recommandé pour la protection contre les défaillances de disque. Toutefois, l’espace disque disponible est réduit de 50 % en raison de la fonction de mise en miroir.Seul le mode RAID 1 prend en charge la fonctionnalité remplacement à chaud. Pour tous les autres modes, vous devez éteindre le périphérique avant le retrait des disques durs.

IMPORTANT :

Un changement de mode RAID efface toutes les données stockées sur vos disques de stockage. Si vous avez des données enregistrées sur le(s) lecteur(s), sauvegardez-les avant de continuer.

IMPORTANT :

Seul le mode RAID 1 prend en charge la fonctionnalité remplacement à chaud. Tous les autres modes nécessitent que le périphérique soit éteint avant de retirer les disques durs.

La fonction Gestionnaire de disque montre le modèle, la capacité et l'état des disques durs disponibles. Vous pouvez voir l'état d'intégrité, supprimer, vérifier, formater et démonter un lecteur de disque.

Création d'un mode RAID

IMPORTANT :

La modification des types de RAID efface toutes les données stockées sur vos disques de stockage. Si vous avez des données enregistrées sur le(s) lecteur(s), sauvegardez-les avant continuer.

Sur un volume à un seul disque, un deuxième lecteur n'est pas pris en charge. Après avoir créé un volume à un seul disque vous devez mettre le système hors tension avant d'installer un deuxième disque dur.

ATTENTION :

il n'est pas recommandé d'installer un deuxième disque dur sur un volume à un seul disque alors que le système est allumé.

En mode de disque unique, un second lecteur peut être inséré. L'appareil reconnaît le nouveau lecteur comme disque externe.

• Unique : Installer un lecteur de disque dur
• JBOD, RAID 0, RAID 1 : Installer deux lecteurs de disque dur

Remarque :

Le mode Unique prend en charge l'installation d'un second lecteur (disque externe).

1. Sélectionnez Stockage et cliquez sur l'onglet Gestionnaire de RAID.

Le mode RAID en cours est affiché au-dessus des modes RAID disponibles ; se reporter à la figure suivante.

1. Cliquez sur un mode RAID ; se reporter à Types de RAID pour sélectionner vos préférences.
2. Cliquez sur Créer une matrice de disque.

Miroir automatique Gestionnaire HDD Gestionnaire RAID Mode RAID actuel :RAID 1 1 2 3 4 Lecteur single Volume unique JBOD Lecteur logique composé de plusieurs disques RAID 0 Striping - accélération mais sans redondance (non sécurisé) RAID 1 Mirroring - miroir de disque (sécurisé) Créer un volume de stockage

Création d'un mode RAID

1. Une invite apparaît, cliquez sur OK pour continuer.
2. Une invite apparaît pour confirmer le processus de reconstruction, cliquez sur OK pour continuer.

Le temps de reconstruction varie en fonction de la matrice RAID et de la taille du HDD. Lorsqu'elle est achevée, l'écran Accueil apparaît.

1. Connectez-vous pour accéder à l'interface.

Menu Gestionnaire de disque

L'écran du menu Gestionnaire de disque vous permet de vérifier l'état des disques externes et internes, ainsi que d'afficher la capacité formatée de tous les disques disponibles.

Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Disques internes Disque n° Modèle Capacité [Go] Statut S.M.A.R.T. Action 1 Hllachi HDS721050CLA662 500.11 GB GOOD Informations sur le disque Retirer un disque 2 TOSHIBA DT01ACA300 3000.59 GB GOOD Informations sur le disque Retirer un disque Capacité formatée Capacité utilisée Type de RAID Systeme de fichiers Capacité formatée Statut Action Totale Disponible 0.01% RAID 1 XFS 486.78 GB 486.74 GB ACTIVE Vérifier le disque Formater le disque Périphériques externes Fabricant Nom du périphérique Capacité [Go] Type de fichier Monter (mount) Action

Interface du gestionnaire de disque

Vérification des disques

IMPORTANT :

L'option de vérification des disques démonte un/des lecteur(s). Les fonctions telles qu'accès, copie automatique et sauvegarde ne sont pas disponibles. Ne mettez pas hors tension ou ne redémarrez pas votre système pour éviter de l'endommager.

Sélectionnez Stockage et cliquez sur l'onglet Gestionnaire de disque pour afficher vos disques disponibles.

Dans ce menu, vous pouvez voir l'état et les tâches autorisées (action) pour chaque HDD.

• Se reporter à État pour afficher l'état d'intégrité du disque (vide, disque indisponible, bon, échec et mise en miroir).
• Se reporter à Action pour afficher les tâches autorisées associées à un lecteur :

Disques internes

• Ajouter le disque — ajoute un accès au disque dur installé.
• Supprimer le disque — supprime l'accès au disque dur installé.

Capacité formatée

• Vérifier le disque — vérifie l'intégrité du disque sélectionné.
• Formater — efface toutes les données et prépare la structure du répertoire du HDD

Périphériques externes

• Monter — permet l'accès à l'image du disque.
  • Démonter — supprime l'accès à l'image du disque.
• Formater — efface toutes les données et prépare la structure du répertoire du HDD.

- Se reporter à Capacité formatée pour afficher la capacité totale du disque disponible pour un lecteur spécifique.

Disques internes

Disquen°	Modèle	Capacité[Go]	? Statut	S.M.A.R.T.	? Action
1	HitachiHDS721050CLA662	500.11GB	GOOD	Informations sur le disque	Retirer un disque
2	TOSHIBADT01ACA300	3000.59GB	GOOD	Informations sur le disque	Retirer un disque

Capacité formatée

Capacité utilisée	Type de RAID	Système de fichiers	Capacité formatée		?Statut	Action
			Totale	Disponible
0.01%	RAID 1	XFS	486.78 GB	486.74 GB	ACTIVE	Vérifier le disqueFormater le disque

Périphériques externes

Fabricant

Nom du périphérique

Capacité [Go]

Type de fichier

Monter (mount)

Action

Fonction Vérification du disque

Gestion des disques

Le retrait d'un disque est simple et facile. Pour répondre aux différents types de RAID, les retrait d'un disque par échange à chaud ou non-échange à chaud sont prévus dans l'OMNINAS.

Remplacement d'un lecteur par échange à chaud

Vous pouvez remplacer un lecteur par échange à chaud (mode RAID 1 seulement) en utilisant le bouton d'échange à chaud situé sur le panneau frontal ou au moyen du menu Gestionnaire de disque sur l'interface de l'OMNINAS.

IMPORTANT :

Le processus de formatage supprime toutes les données présentes sur le disque. Assurez-vous d'avoir effectué une sauvegarde avant de continuer. Ne mettez pas hors tension ou ne redémarrez pas votre système pour éviter de l'endommager.

Pour remplacer un lecteur en utilisant le bouton d'échange à chaud :

1. Sur le cache-baie (panneau frontal), appuyez sur l'indicateur pour ouvrir le cache. Le cache s'ouvre automatiquement.
2. Ouvrez le cache pour pouvoir accéder aux plateaux du HDD.
3. Appuyez sur le bouton d'échange à chaud (panneau frontal) jusqu'à ce qu'un bip sonore retentisse et que la diode LED commence à clignoter. Se reporter à la figure suivante.

Bouton d'échange à chaud 1

Fonction du bouton d'échange à chaud

Remplacez le lecteur. Un fois inséré, une alerte sonore indique que le HDD est remplacé. La diode LED d'état clignote en rouge.

Après un bref instant, l'onglet État dans Gestionnaire de disque détecte et affiche le nouvel état du HDD.

Pour remplacer un lecteur en utilisant le menu Gestionnaire de disque :

1. Connectez-vous à l'interface Web de l'OMNINAS.
2. Cliquez sur Stockage -> Gestionnaire de disque pour afficher vos lecteurs de disques disponibles.
3. Sélectionnez votre lecteur cible et cliquez sur Supprimer le disque.

Miroir automatique Gestionnaire HDD Gestionnaire RAID Disques internes Disque n° Modèle Capacité [Go] ? Statut S.M.A.R.T. ? Action 1 Hitachi HDS721050CLA662 500.11 GB GOOD Informations sur le disque Retirer un disque 2 TOSHIBA DT01ACA300 3000.59 GB GOOD Informations sur le disque Retirer un disque

Échange à chaud en utilisant le Gestionnaire de disque

1. Un message d'avertissement d'accès au disque apparaît. Assurez-vous que le disque n'est pas utilisé en même temps, puis cliquez sur OK.

The page at 192.168.0.199 says: Retirer le disque peut endommager le système RAID. Voulez-vous continuer ? OK Cancel

Échange à chaud en utilisant le Gestionnaire de disque

La diode LED d'état sur le panneau frontal clignote en bleu pour indiquer que le processus est en cours. Une fois que la diode LED devient bleue en continu, le disque dur peut être retiré en toute sécurité de la baie du HDD.

1. Sur le cache-baie (panneau frontal), appuyez sur l'indicateur pour ouvrir le cache. Le cache s'ouvre automatiquement.
2. Ouvrez le cache pour pouvoir accéder aux plateaux du HDD.
3. Tirez sur le dispositif de libération du plateau pour déverrouiller le plateau du disque dur. Une alerte sonore indique que le HDD est déconnecté.

Libération du plateau

Plateau du HDD libéré

Remplacez le lecteur. Un fois inséré, une alerte sonore indique que le HDD est remplacé. La diode LED d'état clignote en rouge.

Après un bref instant, l'onglet État dans Gestionnaire de disque détecte et affiche le nouvel état du HDD.

Remplacement d'un lecteur

Pour les modes RAID modes Unique, JBOD, RAID 0 et RAID 1, vous pouvez remplacer des disques en éteignant le périphérique.

IMPORTANT :

Le processus de formatage supprime toutes les données présentes sur le disque. Assurez-vous d'avoir effectuer une sauvegarde avant de continuer. Ne mettez pas hors tension ou ne redémarrez pas votre système pour éviter de l'endommager.

1. Sur le cache-baie, appuyez sur l'indicateur pour ouvrir le cache. Le cache s'ouvre automatiquement.
2. Ouvrez le cache pour pouvoir accéder aux plateaux du HDD.
3. Tirez sur le dispositif de libération du plateau pour déverrouiller le plateau du disque dur. Le HDD glisse s'il est déconnecté.

Libération du plateau

Plateau du HDD1 libéré

1. Saisissez le plateau et faites-le sortir de la baie en le glissant.

Formatage des disques

La fonction de formatage vous permet de formater un disque (XFS file system (système de fichier XFS)) et de le rendre accessible à l'utilisation.

IMPORTANT :

Le processus de formatage supprime toutes les données présentes sur le disque. Assurez-vous d'avoir effectuer une sauvegarde avant de continuer. Ne mettez pas hors tension ou ne redémarrez pas votre système pour éviter de l'endommager.

1. Cliquez sur le Gestionnaire de disque pour afficher vos disques disponibles.
2. Sélectionnez un lecteur. Dans la colonne Action, cliquez sur Formater.

Disques internes

Disque n°	Modèle	Capacité [Go]	? Statut	S.M.A.R.T.	? Action
1	Hitachi HDS721050CLA662	500.11 GB	GOOD	Informations sur le disque	Retirer un disque
2	TOSHIBA DT01ACA300	3000.59 GB	GOOD	Informations sur le disque	Retirer un disque

Capacité formatée

Capacité utilisée	Type de RAID	Système de fichiers	Capacité formatée		?Statut	?Action
			Totale	Disponible
0.01%	RAID 1	XFS	486.78 GB	486.74 GB	ACTIVE	Vérifier le disqueFormater le disque

Périphériques externes

Fabricant

Nom du périphérique

Capacité [Go]

Type de fichier

Monter (mount)

Action

Fonction Vérification du disque

1. Une invite de confirmation apparaît, cliquez sur OK pour continuer.

Le processus continue. Lorsqu'il est achevé, l'écran Gestionnaire de disque apparaît.

Mise en miroir automatique

En utilisant RAID 1, vous pouvez dupliquer des données entre deux disques durs. Un minimum de deux HDD sont nécessaires pour la mise en miroir automatique (RAID 1). La fonction Miroir automatique vous permet d'activer ou de désactiver la fonction Miroir automatique disponible pour le mode RAID 1.

Un deuxième disque dur doit être installé pour activer la fonction de mise en miroir automatique. Se reporter à Gestion des disques.

Remarque :

La fonction Mise en miroir automatique est uniquement disponible pour le mode RAID 1. En fonction de la capacité formatée de RAID 1, la reconstruction de votre deuxième lecteur pour la mise en miroir peut prendre plusieurs heures. Ne mettez pas votre système hors tension ou ne l'interrompez pas pendant ce processus pour éviter de l'endommager ou d'endommager vos disques durs.

La configuration de la mise en miroir automatique effacera les données présentes sur les disques durs. Assurez-vous de sauvegarder toutes les données avant de démarrer ce processus.

Pour activer la mise en miroir automatique :

1. Après avoir installé les disques durs, assurez-vous que votre OMNINAS est sous tension.
2. Connectez-vous à l'écran de l'interface Web.
3. Cliquez sur Stockage -> Mise en miroir automatique pour afficher les options actives.
4. Sélectionnez Activer et cliquez sur Enregistrer pour continuer.

Mircir automatique Gestionnaire HDD Gestionnaire RAID Mode RAID actuel : RAID 1 Miroir automatique ● Activer ○ Désactiver (seulement pour le mode RAID 1) Sauvegarder

Fonction Miroir automatique

L'option Mise en miroir automatique est désormais active sur votre périphérique OMNINAS.

Le deuxième disque dur peut être installé à cet instant. Se reporter à Gestion des disques.

1. Sur le cache-baie, appuyez sur l'indicateur pour ouvrir le cache. Le cache s'ouvre automatiquement.
2. Ouvrez le cache pour pouvoir accéder aux plateaux du HDD.
3. Tirez sur le dispositif de libération du plateau pour déverrouiller le plateau du disque dur. Le HDD s'ouvre en glissant.
4. Saisissez le plateau et faites-le sortir pour retirer le plateau.
5. Installez le disque dur, se reporter à Première instance.

La diode LED du HDD correspondant s'allume et le processus de mise en miroir commence.

Sur l'écran du Gestionnaire de disque, la fonction mise en miroir automatique affiche la synchronisation des deux disques durs.

Mircir automatique Gestionnaire HDD Gestionnaire RAID Disques internes Disque n° Modèle Capacité [Go] ? Statut S.M.A.R.T. ? Action 1 Hitachi HD3721050CLA662 500.11 GB GOOD Informations sur le disque 2 TOSHIBA DT01ACA300 3000.59 GB MIRRORING _0.4%

Mise en miroir automatique d'un disque

Remarque :

La fonction de reconstruction (miroir auto) peut prendre plusieurs heures en fonction de la taille du disque dur.

Extension de disque unique/ HDDs double unique

La fonction d'extension de disque unique est conçue pour vous permettre de créer un espace de stockage supplémentaire sans changer votre mode de disque unique actuel.

Avant de commencer, vous devrez ajouter un disque dur dans la baie 2 de disques durs. Voir Remplacement d'un lecteur

Remarque :

Les nouveaux HDDs sont formatés en utilisant un système de fichiers XFS.

Une fois le disque externe installé, le disque est visible dans le Gestionnaire HDD.

A partir de l'écran du Gestionnaire HDD, vous pouvez éjecter le disque, monter/démonter et formater le nouveau disque externe.

Miroir automatique

Gestionnaire HDD

Gestionnaire RAID

Disques internes

Disquen°	Modèle	Capacité[Go]	? Statut	S.M.A.R.T.	? Action
1	HitachiHDS721050CLA662	500.11GB	GOOD	Informations sur le disque
2	HitachiHDS721050CLA662	500.11GB	EXTERNAL		Éjecter disque

Capacité formatée

Capacité utilisée	Type de RAID	Système de fichiers	Capacité formatée		?Statut	?Action
			Totale	Disponible
0.01%	SINGLE	XFS	486.78 GB	486.74 GB	ACTIVE	Vérifier le disqueFormater le disque

Périphériques externes

Fabricant	Nom du périphérique	Capacité [Go]	Type de fichier	Monter (mount)	Action
ATA	Hitachi HDS72105	0.205		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	0.102		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	1.049		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	487.014		NO	Monter (mount)Formater le disque

Message d'extension du disque unique

Ejecter un disque externe

Pour éjecter le disque

1. Choisissez Stockage -> Gestionnaire HDD -> pour ouvrir le message du Gestionnaire HDD.
2. Dans le menu des disques internes, cliquez sur l'action Eject Disk pour le disque externe. Un message s'affiche pour vérifier la procédure.
3. Chaque sur OK pour terminer la procédure ou sur Annuler pour retourner à l'écran précédent.
   Le disque choisi est retiré du menu des disques internes.
   Le disque peut être retiré de l'appareil OMNINAS.

Disques internes

Disquen°	Modèle	Capacité[Go]	?Statut	S.M.A.R.T.	?Action
1	HitachiHDS721050CLA662	500.11GB	GOOD	Informations sur le disque
2	HitachiHDS721050CLA662	500.11GB	EXTERNAL		Éjecter disque

Message d'extension du disque unique

Monter un disque externe

Les utilisateurs de réseau local peuvent accéder aux disques externes. Les disques externes doivent d'abord être montés pour autoriser l'utilisation au disque.

Pour monter le disque:

1. Choisissez Stockage -> Gestionnaire HDD -> pour ouvrir le message du Gestionnaire HDD.
2. Dans le menu Périphériques externes, choisissez un volume puis cliquez sur Monter dans la colonne Action.

Un message s'affiche pour vérifier si la procédure de montage est utile.

L'état de montage devient OUI une fois qu'une fonction a réussi.

La fonction de démontage s'affiche dans la colonne Action.

Périphériques externes

Fabricant	Nom du périphérique	Capacité [Go]	Type de fichier	Monter (mount)	Action
ATA	Hitachi HDS72105	0.205		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	0.102		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	1.049		NO	Monter (mount)Formater le disque
ATA	Hitachi HDS72105	487.014		NO	Monter (mount)Formater le disque

Message de montage de disque externe

Le disque externe est maintenant accessible au réseau local. Voir Accéder aux disques externes.

Démonter un disque externe

Pour démonter le disque:

1. Choisissez Stockage -> Gestionnaire HDD -> pour ouvrir le message du Gestionnaire HDD.

2. Dans le menu Périphériques externes, choisissez un volume puis cliquez sur Démonter dans la colonne Action.

Un message affiche la procédure de démontage en cours.

Une fois le démontage réussi, la colonne Action affiche l'option Monter dans le volume cible.

Périphériques externes

Fabricant	Nom du periphérique	Capacité [Go]	Type de fichier	Monter (mont)	Action
ATA	HitachiHDS72105	0.205		NO	Monter (mount).Formater le disque
ATA	HitachiHDS72105	0.102		NO	Monter (mount).Formater le disque
ATA	HitachiHDS72105	1.040		NO	Monter (mount).Formater le disque
ATA	HitachiHDS72105	487.014		NO	Monter (mount).Formater le disque

Message de démontage de disque externe

Formater un disque externe

IMPORTANT :

Le processus de formatage efface toutes les données présentes sur le disque. Assurez-vous de sauvegarder vos données avant de continuer. Ne débranchez pas ou ne redémarrez pas le système pour éviter tout dommage.

Pour formater le disque

1. Choisissez Stockage -> Gestionnaire HDD -> pour ouvrir le message du Gestionnaire HDD.
2. Dans le menu Périphériques externes, choisissez un volume puis cliquez sur Formater dans la colonne Action.
3. Un message s'affiche pour vérifier la procédure.
4. Cliquez sur OK pour continuer le formatage, sur Annuler pour retourner le menu précédent.

Pénphériques externes

Fabricant	Nom du périphérique	Capacité [Kou]	Type de fichier	Monter (mount)	Action
ATA	HitachiHDS72105	0.205		NO	Monter (mount):Formater le disque
ATA	HitachiHDS72105	0.102		NO	Monter (mount):Formater le disque
ATA	HitachiHDS72105	1.049		NO	Monter (mount):Formater le disque
ATA	HitachiHDS72105	487.014		NO	Monter (mount):Formater le disque

Message de montage de disque externe

Remarque :

Les volumes de nouveau disque (précédemment non formatés) sont formatés en utilisant le système de fichier XFS. Sinon; le processus de formatage utilise le système du fichier actuel ou NTFS sur le volume du disque.

Accéder aux disques externes

Les utilisateurs peuvent accéder aux disques externes avec le réseau. Pour autoriser l'accès au disque aux utilisateurs, le disque doit être monté. Voir Monter un disque externe.

Pour accéder à un disque:

1. Ouvrez une fenêtre d'explorateur de fichiers sur votre bureau.
2. Dans la barre d'adresse, entrez l'adresse IP de l'appareil OMNINAS comme suit (où 192.168.1.222 est l'adresse IP désignée de votre appareil) : \192.168.1.222
3. Appuyez sur la touche Enter pour accéder au disque externe.

Les fichiers accessibles sont affichés dans la fenêtre de l'explorateur.

Réseau ▶ NASKD22 ▶ Rechercher d Organiser ▼ Centre Réseau et partage Afficher les imprimantes distantes W7-4 (F:) W7-5 (G:) W7-6 (H:) W7-7 (I:) W7-8 (J:) W7-9 (K:) Disque local (L:) Disque local (M:) iTunes (\NASKD22) (W: disk (\NASKD22) (X:) Réseau JPKD22 NASKD22 disk hdd1_1 disk Partage hdd1_5 Partage iTunes Partage hdd1_1 Partage HPLaserJetP_u Private Partage

Dossiers partagés de réseau

Remarque :

Pour cette instruction, un système d'exploitation Windows a été utilisé pour les procédures.

Gestion du réseau

Cette section offre les informations et les instructions pour configurer les paramètres de votre WiFi et de votre réseau.

Remarque :

La fonction Wi-Fi est uniquement disponible sur le modèle KD22. Avant de commencer à configurer vos réglages de réseau, lisez Configurer les réglages de réseau.

Configurer les réglages de réseau

Dans le menu principal sous les Réglages, cliquez sur Réseau pour modifier la configuration du réseau. Il vous sera demandé d'entrer un nom d'OMNINAS et de groupe de travail. Assignez une adresse IP statique ou choisissez DHCP pour permettre à votre routeur d'en assigner une.

Avant de commencer, remplissez les champs Nom et Groupe de travail.

Par convention pour le nom de l'appareil, nous vous suggérons d'assigner le nom en fonction de l'emplacement ou de l'utilisation particulière de l'appareil OMNINAS, par exemple: MediaNAS, Music-NAS, ou Family-NAS.

Le groupe de travail est un groupe d'ordinateurs d'un réseau défini. Vous aurez besoin de connaître le nom du groupe de travail spécifique pour pouvoir assigner ce nom.

Paramètres DHCP

Remarque :

Votre routeur doit être autorisé par DHCP.

1. Dans Paramètres, cliquez sur l'onglet Réseau.
2. Cliquez sur Attribution automatique de l'adresse IP (DHCP) pour que votre routeur désigne une adresse IP.

3. Cliquez sur Sauvegarder pour régler la nouvelle configuration.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média WiFi-Fi Rôseau Date et hours Général A propos Journal Réinitialiser tous les réglages Mise à jour du firmware Serveur FTP Nom d'OMNINAS KD22: nsskd22 Groupe de travail: WORKGROUP Configuration du service IEEE 802.3az échéé. ● Activer ● Déactiver ● Attribution automatique de l'adresse IP (DHCP) ● Attribution manuelle de l'adresse IP Adresse IP: 192.168.0.199 Fitre d'adresse locale: 255.255.255.0 Passerelle par défaut: 192.168.0.1 Serveur DNS 1: Serveur DNS 2: Un rescan peut être nécessaire après modification de votre nom OMNINAS afin que le nouveau nom soit attaché. Sauvegarder

Paramétrer la configuration du réseau

Réglages d'IP statique (Manuel)

Avant de commencer, écrivez la nouvelle adresse IP, le masque de sous-réseau, la passerelle et les réglages DNS pour avoir une référence une fois le système remis à zéro.

1. Dans Paramètres, cliquez sur l'onglet Réseau.
2. Cliquez sur Attribution manuelle de l'adresse IP pour régler l'adresse IP.
3. Entrez l'adresse IP, le masque de sous-réseau, la passerelle par défaut, et les réglages du serveur DNS.
4. Cliquez sur Sauvegarder pour régler la nouvelle configuration.

Configurer les paramètres WI-Fi

L'OMNINAS offre une connectivité sans fil comme un Point d'accès (Access Point (AP)). En paramétrant l'OMNINAS comme AP, vos appareils sans fil peuvent être connectés à OMNINAS.

Dans le menu principal sous Réglages, cliquez sur Wi-Fi pour modifier la configuration du réseau sans fil. Ce mode est disponible comme Point d'accès (Access Point (AP)) pour tous les utilisateurs sous le même groupe de sous-réseau dans le réseau.

onctions principales:

Les utilisateurs de PC/ordinateurs portables peuvent se connecter au Wi-Fi grâce au mode OMNINAS AP.

Système de Microsoft Windows

Les utilisateurs de smartphones peuvent se connecter au Wi-Fi avec le mode OMNINAS AP.

Reglages Wi-Fi Wi-Fi Choisissez un réseau... dlink HTC Portable... ✓ OMNINAS-6084fe OMNINAS-6A0EB9 Shuttle Shuttle_Guest Autre... Confirmer l'accès

Appareils fonctionnant avec iOS

Réglages Wi-Fi

1. Choisissez Paramètres -> Wi-Fi pour accéder au menu des réglages.
2. Dans le champ Wi-Fi SSID, entrez un nom. Ceci est le nom diffusé. Choisissez un nom qui identifie l'appareil.

Remarque :

N'entrez pas de nom SSID qui révèle votre identité ou votre emplacement pour votre sécurité.

1. Dans le champ Encryption Method, choisissez une norme de cryptage à partir de ce qui suit: No, WEP 64 bits, WEP 128 bits, WPA, WPA2 (par défaut, recommandé), et WPA-mixed.
2. Dans le champ Mot de passe, entrez le mot de passe que les utilisateurs entreront pour se connecter à OMNINAS. Le mot de passe doit être plus long que huit caractères.
3. Dans le champ Band, choisissez la bande passante à partir de ce qui suit: B/G/N (par défaut, recommandé), B/G, G/N, B, G, ou N.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Configuration Wi-Fi Mode Wi-Fi Point d'accès Wi-Fi Adresse MAC Wi-Fi 54:5A:04:04:73:08 Nom du réseau Wi-Fi OMNINAS-6084fe Mode d'écryptage WPA2 Mot de passe .......... Bande de fréquence (2.4GHz) B/G/N Largeur de canal 40MHz Numéro de canal Automatique Sauvegarder

Configuration des réglages Wi-Fi

1. Dans le champ Channel Width, choisissez le réglage de diffusion de la bande passante: 20MHZ ou 40MHZ.
2. Dans le champ Channel No. field, choisissez la fréquence de diffusion de votre Wi-Fi: Auto (par défaut), 1, 2, ... 11.
3. Cliquez sur Sauvegarder pour sauvegarder vos réglages. La mise à jour des nouveaux réglages peut prendre quelques secondes. Une fois paramétré, tout utilisateur du même sous-réseau de votre réseau peut choisir l'appareil OMNINAS dans leur réseau.

Se connecter au Wi-Fi

Une fois que les réglages Wi-Fi sont configurés, le Wi-Fi active les appareils comme: les ordinateurs portables, les smartphones, ou les appareils tablettes qui peuvent rejoindre le réseau OMNINAS.

Gestion de l'énergie

La fonction de gestion de l'énergie de l'OMNINAS vous permet de paramétrer une politique d'économie d'énergie pour économiser l'énergie quand votre appareil n'est pas utilisé. Avec la gestion d'énergie, vous pouvez paramétrer le mode d'économie d'énergie, la politique de récupération d'énergie, le comportement de contrôle du ventilateur, et programmer un début/arrêt d'énergie.

Paramétrer la gestion d'énergie

Pour paramétrer la gestion d'énergie :

1. Dans Paramètres, cliquez sur l'onglet Général.
2. La section Power Management s'affiche.
3. Choisissez le réglage de la durée d'économie d'énergie (de 0 à 300 minutes) dans le menu déroulant.
4. Dans le Power Saving Mode, choisissez Suspend ou Power Off. Suspendre renvoie l'appareil à un réglage d'énergie inférieur, alors que Eteindre arrête l'appareil.
5. Dans Power Recovery, choisissez Auto restart after power failure pour que l'appareil se remette en marche automatiquement après une coupure d'électricité. Cette fonction permet à l'appareil de rester en marche pour être utilisé par des utilisateurs à distance.
   La fonction Wake-On-LAN (WoL) vous permet de réveiller votre OMNINAS à distance en mode d'énergie faible ou arrêté. La fonction peut être utilisée pour réveiller l'appareil pour l'utiliser avec FTP, Share Box, et les services de Serveur média.
6. Choisissez Enable Wake-On-LAN pour activer la fonction.

Remarque :

Pour un accès à distance à WoL, l'adaptateur de CA doit être connecté et alimenter votre appareil et les paramètres de réseau de votre appareil doivent être configurés pour autoriser l'accès internet.

1. Dans Fan Control, choisissez Auto ou Always On pour configurer le comportement du ventilateur de l'appareil. Auto permet au ventilateur de se déclencher quand la température du système augmente, alors que Always On maintient le ventilateur de l'appareil en état de marche.

2. Cliquez sur Sauvegarder pour terminer la configuration des paramètres de la gestion d'énergie.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Franças Wi-Fi Réseau Date et heure Général À propos Journal Réinitialiser tous les réglages Mise à jour du firmware Serveur FTP Mot de passe de l'administrateur Mot de passe: .......... Confirmer le mot de passe: .......... Encodage des caractères: USA, Canada Sauvegarder Gestion de l'alimentation Durée avant déclenchement de la mise en veille (minutes). 10 Mode économique: Suspendre Eteint Reprise de l'alimentation: Redémarrage auto après coupure de cournant Activer Wake-On-Lan Contrôle du ventilateur: Automatique Toujours allumé Sauvegarder Planifier l'alimentation Dim Lun Mar Mer Jeu Ven Sam Allumé --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- Sauvegarder

Message de gestion d'énergie

Paramétrer une planification de mise en marche/arrêt

Pour paramétrer la planification de mise en marche/arrêt:

1. Dans Paramètres, cliquez sur l'onglet Général.
2. Set Power On/Off Schedule s'affiche.
   Choisissez un jour du calendrier hebdomadaire pour paramétrer les mises en marche et les arrêts.
3. Dans la ligne Power On, cliquez sur l'icône pour activer les menus déroulants.
4. Choisissez l'heure (sur 24 heures) pour choisir la période l'alimentation pour ce jour.
5. Dans la ligne Power Off, cliquez sur l'icône pour activer les menus déroulants.

6. Choisissez l'heure (sur 24 heures) pour planifier la période d'arrêt de ce jour.

7. Cliquez sur Sauvegarder pour terminer la configuration des paramètres de la planification de mise en marche/arrêt

Planifier l'alimentation

	Dim	Lun	Mar	Mer	Jeu	Ven	Sam
Allumé
Eteint

Sauvegarder

Paramétrer le message de mise en marche/d'arrêt de la planification

Avec la planification de la gestion d'énergie, vous pouvez paramétrer une planification de mise en marche/ d'arrêt pour une semaine complète pour vous aider à économiser l'énergie sans compromettre la commodité.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français WiFi Réseau Date et heure Général A propos Journal Réal Initialiser tous les réglages Mise à jour du firmware Serveur FTP Mot de passe de l'administrateur Mot de passe: ****** Confirmer le mot de passe: ****** Encodage des caractères: USA, Canada Sauvegarder Gestion de l'alimentation Durée avant déclenchement de la mise en veille (minutes): 10 Mode économique ● Suspendre ○ Eteint Reprise de l'alimentation: □ Recémarrage auto après coupure de courant: □ Activier Wake-On-Lan Contrôle du ventrateur: ● Automatique ○ Toujours allumé Sauvegarder Planifier l'alimentation Dim Lun Mar Mor Jeu Vue Sam Allumé / -- / -- / -- / -- / -- / -- / -- Etelnt / -- / -- / -- / -- / -- / -- / --

Message de gestion d'énergie

De cette façon, vous pouvez planifier une mise en marche/ un arrêt complet pour une semaine complète.

Gestion du partage

La fonction Partager, accessible depuis les menus principaux, vous permet d'accéder à des dossiers. La fonction Partager vous permet d'accéder à Ajouter un dossier et Liste des dossiers.

Ajout de dossiers

Vous pouvez créer des dossiers privés ou publics partagés en utilisant la fonction de partage des dossiers. Ajouter des dossiers vous permet de créer un nouveau dossier (public ou privé).

Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Nom du dossier: Description: Droits: Tous les utilisateurs Utilisateur Utilisateurs reconnus Sauvegarder Annuler

Écran Ajout de dossiers partagés

Créer un dossier public

1. Dans Partager, cliquez sur l'onglet Add Folder.
2. Entrez un nom de dossier et une description.
3. Cliquez sur All Users sous Partager l'accès.
4. Cliquez sur Sauvegarder.

Vous êtes automatiquement redirigé vers la liste de dossiers et le nouveau dossier apparaît.

Pour créer un dossier privé

Pour créer un dossier privé:

1. Dans Partager, cliquez sur l'onglet Add Folder.
2. Entrez un nom de dossier et une description.
3. Cliquez sur Specified User sous Partager l'accès
4. Choisissez le niveau d'accès pour chaque utilisateur.

Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Nom du dossier: Description: Droits: Tous les utilisateurs Utilisateur Utilisateurs reconnus Nom d'utilisateur Accès intégral Lecture uniquement Aucun accès testuser Sauvegarder Annuler

Ajout d'un dossier privé

5. Click Save.

Paramètres privilèges du dossier privé: Aucun (par défaut). Les paramètres du dossier privé s'appliquent à toutes les fonctions incluant les lecteurs mappés, Share Box et le logiciel iOS/Android APP.

Les utilisateurs d'Android doivent se reporter à Accéder à un dossier privé.

Les utilisateurs d'iOS Accéder à un dossier privé.

Affichage des listes de dossiers

Liste des dossiers offre une vue de tous les dossiers. La Liste des dossiers vous permet de Modifier et Supprimer les dossiers existants.

Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Statut Nom du dossier Public Action ✓ Private No Modifier Supprimer ✓ iTunes Yes ✓ disk Yes

Écran Liste des dossiers

Modification des dossiers

1. Dans l'onglet Liste des dossiers, sélectionnez un dossier et cliquez sur Modifier pour effectuer des modifications.

Vous pouvez modifier l'attribut de partage (privé, public), les droits d'accès des utilisateurs ou une brève description.

1. Cliquez sur Enregistrer.

Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Statut Nom du dossier Public Action ✓ Private No Modifier Supprimer ✓ iTunes Yes ✓ disk Yes ___________________

Modification des dossiers disponibles

Suppression des dossiers

Les dossiers publics et privés peuvent être supprimés de la liste des dossiers. Les dossiers du système par défaut sont permanents et ne peuvent pas être supprimés.

IMPORTANT :

Une fois qu'un dossier est supprimé, les données stockées dans le dossier sont également supprimées. Après la suppression, la création d'un dossier portant le même nom ne restaurera pas les données perdues.

1. Dans l'onglet Liste des dossiers, sélectionnez un dossier et cliquez sur Supprimer.

Liste des dossiers Ajouter un utilisateur Liste des utilisateurs Ajouter un dossier Statut Nom du dossier Public Action ✓ Private No Modifier Supprimer ✓ iTunes Yes ✓ disk Yes ___________________

Suppression d'un dossier disponible

1. Une invite apparaît, cliquez sur OK pour continuer ou sur Annuler pour revenir à la Liste des dossiers.
2. Une invite de confirmation apparaît, cliquez sur OK pour continuer ou sur Annuler pour revenir à la Liste des dossiers.
3. Le système émet un bip et revient à l'écran Liste des dossiers. Le dossier est supprimé.

Gestion des périphériques USB

La fonction Gestion des périphériques USB vous permet de configurer les paramètres de l'imprimante et de la copie automatique pour les périphériques connectés à l'OMNINAS via les ports USB.

Paramètre de l'imprimante

Vous pouvez activer ou désactiver les imprimantes USB connectées dans le menu Paramètre de l'imprimante.

Remarque :

Une imprimante USB doit être connectée avant de suivre les instructions suivantes.

1. Dans le menu Accueil, sélectionnez USB et cliquez sur Paramètre de l'imprimante.
   Toutes les imprimantes connectées sont visibles dans le menu Paramètre de l'imprimante.

2. Sélectionnez Désactiver pour une imprimante pour désactiver la découverte de réseau.

Inactif	Nom	Fabricant	Modèle
	HPLaserJetP_u	Hewlett-Packard	HP LaserJet Professional P1102w

Désactivation dune l'imprimante

Une fois qu'une imprimante est activée pour la découverte de réseau, l'imprimante est visible aux utilisateurs dans un même sous-réseau. Les utilisateurs peuvent installer l'imprimante sur leur ordinateur local. Des pilotes peuvent être nécessaires pour l'installation de l'imprimante.

Ajouter une imprimante dans un système Windows

1. Connectez l'imprimante à un port USB. Nous vous recommandons de connecter au port arrière USB2.0. Voir Vue arrière.
2. Connectez-vous à l'interface du web et assurez-vous que la fonction de l'imprimante n'est pas désactivée. Voir désactiver l'imprimante sur le schéma précédent.
3. Sur le menu de démarrage Windows, choisissez Appareils et Imprimantes.

Outil Capture Mise en route Windows Media Center Calculatrice Pense-bête Paint Connexion Bureau à distance Loupe Solitaire Tous les programmes Rechercher les programmes et fichiers Test Documents Images Musique Jeux Ordinateur Panneau de configuration Peripheriques et imprimantes Programmes par défaut Aide et support Aureter

Menu démarrage

1. Appuyez sur le bouton Ajouter une imprimante.

Material at audio Péphériques et imprimants Ajouler un péphériques Ajouler une impérimente Afficher les visées d'impression en cours • Imprimantes et télécopieurs (3) Dimmerer l'Assistant Input d'impérimente, qui vous aide à installer une impérimente File Microsoft XPS Document Writer HP.Laseriff_4 par NASK222 • Périphériques (4) HP 11340 Microsoft 5-Button Mouse with IntelEye(TM) Péphérique USB composite TEST-PC Microsoft XPS Document Writer Modèle : Microsoft XPS Document Writer Catalogue : Impérimente [Start: 8 documents] en file d'attente

Ajouter une imprimante

1. Choisissez la seconde option: Ajouter une imprimante de réseau, sans fil ou Bluetooth.

Ajouter une imprimante Quel type d'imprimante voulez-vous installer ? Ajouter une imprimante locale Utilisez cette option seulement si vous n'avez pas d'imprimante USB. (Windows installé automatiquement les imprimantes USB lorsque vous les connectez.) Ajouter une imprimante réseau, sans fil ou Bluetooth Verifies que votre ordinateur est connecté ou réseau ou que votre imprimante Bluetooth ou sans fil est activée.

Ajouter une imprimante de réseau

1. Recherchez un nom d'imprimante commençant par le nom OMNINAS. Choisissez le nom de l'imprimante puis appuyez sur le bouton Suivant.

Ajouter une imprimante Recherche des imprimantes disponibles... Nombre de Imprimante Adverse PLaserletP_u ou NASK022 \NASK022\P-PLaserletP_u Aniter L'Imprimante que je veux n'est pas répertoriée Suvent Annuler

Choisir une imprimante

1. Si Windows ne parvient pas à trouver le pilote correspondant, le message d'erreur suivant apparaît, indiquant qu'il est nécessaire d'installer le pilote.

Connexion à une imprimante Aucun pilote n'a été trouvé. Windows n'a trouvé aucun pilote sur le réseau. Pour en chercher un manuellement, cliquez sur OK. Sinon, cliquez sur Annuler et contactez votre administrateur réseau ou consultez le site Web du fabricant de l'imprimante. OK Annuler

Se connecter à l'imprimante

1. Appuyez sur OK pour continuer.

Assistant Ajout d'imprimante Choisser le fabricant et le modèle de l'imprimante. Si vous avez un disque d'installation, cliquez sur Disque foumi. Si l'imprimante n'est pas dans la liste, recherchez une imprimante compatible dans la documentation. Fabricant HP Infotec KONICA MINOLTA Kyocera Laser Imprimantes HP Deskjet F735 hp digital copier 410 HP LaserJet 2200 Series PCL 5 HP LaserJet 2300 Series PS HP LaserJet 2300 PS Ce pilote a été signé numériquement. Pourquoi la signatures du pilote est elle importante ? Disque foumi... OK Annuler

Installer le pilote de l'imprimante

1. Choisissez soit le pilote de l'imprimante avec l'assistant de l'imprimante soit installez-le à partir du pilote du disque.

Ajouter une imprimante Vous avez ajouté HPLaserJetP_u sur NASKD22. Nom de l'imprimante : HPLaserJetP_u sur NASKD22 Cette imprimante a été installée avec le pilote HP 910. Suivant Annuler

Message de confirmation

Remarque :

Cette procédure peut varier sur votre système d'exploitation Windows.

Ajouter une imprimante dans un système Mac OS

1. Ouvrez les préférences du système puis appuyez sur le bouton Imprimer et Scanner.

Préférences Système Tout afficher Personnel Général Bureau et éc. d'écran Dock Mission Control Langue et texte Sécurité et confidentialité Spotlight Accès universel Matériel CD et DVD Moniteurs Économiseur d'énergie Clavier Souris Trackpad Imprimantes et scanners Son Internet et sans fil iCloud Mail, Contacts et Calendrier MobileMe Réseau Bluetooth Partage

Ouvrir les préférences du système

1. Appuyez sur le bouton + à gauche puis ajoutez la nouvelle imprimante.

Imprimantes et scanners Tout afficher Aucune imprimante n'est sélectionnée. Cliquez sur Ajouter (+) pour configurer une imprimante. Imprimante par défaut : Dernière imprimante Format de papier par défaut : A4 Pour empêcher les modifications, cliquez ici.

Ajouter une imprimante

1. Appuyez sur le bouton Windows puis choisissez le groupe en réseau KD21/KD22. Choisissez un nom d'imprimante commençant par OMNINAS (où votre nom de KD21/KD22) puis choisissez le pilote à ajouter dans la zone de logiciel de l'imprimante. Un pilote est requis avant d'installer une imprimante.

Ajouter une imprimante Par défaut Fax IP Windows Rechercher shuttle workgroup naskd22 HPLaserJetP_u Nom : HPLaserJetP_u Emplacement : Imprimer via ✓ Choisissez un gestionnaire ou un modèle d'imprimante Sélection automatique Imprimante PostScript générique Imprimante PCL générique Sélectionnez le logiciel de l'imprimante... Autre...

Installer le pilote de l'imprimante

1. Choisir un pilote d'imprimante.

Choisir un pilote d'imprimante

1. Installation réussie ajoute l'imprimante à l'affichage, fin de réglage en cours.

Imprimantes et scanners Tout afficher Imprimantes HPLaserJetP_u Inactive, Dernière utilisée HPLaserJetP_u Ouvrir la liste d'attente d'impression... Options et fournitures... Emplacement : Type : HP LaserJet Professional P1100, 5.0 État : Inactive Partager cette imprimante sur le réseau Préférences Partage... Imprimante par défaut : Dernière imprimante Format de papier par défaut : A4 Pour empêcher les modifications, cliquez ici.

Fin de réglage

Remarque :

Les procédures précédentes peuvent varier légèrement entre les versions du SE.

Copie automatique

Vous pouvez activer ou désactiver la copie automatique de votre SD ou USB 3.0 (port frontal) vers un dossier désigné sur l'appareil en configurant les paramètres de copie automatique. Une fois désactivé, vous pouvez insérer un appareil USB, incluant une caméra PTP, ou SD média et l'OMNINAS copie automatiquement le contenu de l'appareil source vers le dossier désigné sur l'OMNINAS.

Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Copie automatique de cartes SD sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique de l'appareil photo PTP Liste des appareils photo PTP Fabricant Modèle Copie automatique de cartes SD sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique de l'appareil photo PTP Fabricant Modèle Copie automatique de cartes SD sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique de l'appareil photo PTP Fabricant Modèle Copie automatique de cartes SD sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique de l'appareil photo PTP Fabricant Modèle Copie automatique Sélectionner le dossier de destination pour le système NAS: disk Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. Copie automatique depuis le port USB 2.0 sur NAS. Copie automatique depuis le port USB 2.0 sur NAS. Copie automatique depuis le port USB 2.0 sur NAS. Copie automatique depuis le port USB 2.0 sur NAS. Copie automatique depuis le port USB 2.0 sur NAS. Copie automatique depuis le port USB 2.0 sur NAS. Copie automatique depuis le port USB 2.0 sur NAS. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique. Copie automatique dans la copie automatique.

Paramétrage de la fonction copie automatique

1. A partir du menu Accueil, choisissez USB puis cliquez sur Copie automatique.
2. Dans Auto copy from SD, choisissez Activer pour autoriser la fonction Copie automatique à partir d'un média SD inséré.
3. Cliquez sur le dossier de destination à partir du menu déroulant puis choisissez le dossier de destination. Une fois que le média SD est connecté à l'OMNINAS, les données sont copiées vers le dossier choisi.
4. Dans Auto copy from USB3.0 port, choisissez Activer pour autoriser la fonction Copie automatique à partir d'un appareil USB inséré.
5. Cliquez sur le dossier de destination à partir du menu déroulant puis choisissez le dossier de destination. Une fois que l'appareil USB est connecté à l'OMNINAS, les données sont copiées vers le dossier choisi.
6. Dans Auto copy from PTP* camera, choisissez Activer pour autoriser la fonction Copie automatique à partir de la caméra PTP.
7. Cliquez sur le dossier de destination à partir du menu déroulant. Une fois que la caméra PTP est connectée à l'appareil, les données sont copiées vers le dossier choisi.

Remarque :

Les modèles de caméras plus anciens peuvent ne pas prendre en charge cette fonction. Consultez le guide d'utilisateur de votre caméra pour plus de détails.

1. Cliquez sur l'option Delete the photos from the camera automatically after auto copy completed pour effacer les médias de la caméra PTP après le transfert des données.
2. Cliquez sur Sauvegarder pour terminer la configuration.

Copie automatique de cartes SD sur NAS. Copie automatique depuis le port USB 3.0 sur NAS. ** Veuillez mettre fin à tous les processus d 3.0 avant de procéder à la copie automatique. Copie automatique de l'appareil photo PTP Liste des appareils photo PTP Fabricant Modèle Sauvegarder Activer Désactiver Sélectionner le dossier de destination pour le système NAS. disk Activer Désactiver Sélectionner le dossier de destination pour le système NAS. disk disk iTunes Private de sur cartes SD ou sur appareil USB

Choisir un dossier cible pour la copie automatique

Journal système

La fonction Journal dans Paramètres fournit un historique des activités du système et de l'utilisateur. La fonction Journal permet d'accéder à Effacer tous les journaux, Page suivante et Dernière page. Effacer tous les journaux supprime toutes les entrées du journal.

Pour afficher les journaux, utilisez Page suivante, Dernière page et les barres de défilement.

Consultation du Journal de sauvegarde

Effacement des journaux

Pour effacer l'historique, cliquez sur Effacer tous les journaux dans l'onglet Journal.

Sauvegarde du système

La fonction Sauvegarde vous permet d'afficher et de configurer les planifications de sauvegarde, les listes de paramètres et les journaux.

OMNINAS Your Own Private Cloud Français Liste des sauvegardes Paramètres de sauvegarde Journal de sauvegarde 2013-06-28 09:33:07 Succeeded in calibrating by NTP Effacer le journal de sauvegarde <>

Écran Journal de sauvegarde

Paramétrage des planifications de sauvegarde

La fonction Paramètre de sauvegarde vous permet d'ajouter une sauvegarde planifiée.

1. Sélectionnez Sauvegarde et cliquez sur l'onglet Paramètre de sauvegarde.
2. Sélectionnez le dossier source sur l'OMNINAS. Dans le champ description, vous pouvez ajouter une remarque pour vous aider à définir cette sauvegarde.

3. Dans le champ de Description, entrez un nom pour assigner ce travail.

4. Choisissez la destination de la sauvegarde (Périphériques externes ou un second appareil OMNINAS du même sous réseau).

Liste des sauvegardes Paramètres de sauvegarde Journal de sauvegarde Sauvegarde du OMNINAS KD22 sur un périphérique externe. Sélectionnez la source du OMNINAS KD22: disk Description: (Nom de la sauvegarde, 64 caractères max.) Sélectionnez l'emplacement cible de la sauvegarde.: Sauvegarde sur un périphérique externe. Aucun périphérique USB détecté. Sauvegarde vers le NAS Hôte: NAS scanner Nom d'utilisateur: : Mot de passe: : Temps d'exécution Jour de la semaine: Lun Mar Mer Jeu Ven Sam Dim Heures Minutes: 15 Heures 0 Minutes Confirmer Lancer la sauvegarde

Création d'une entrée de sauvegarde

Dispositifs externes:

Choisissez le dispositif externe à partir de la liste de sauvegarde vers les dispositifs externes.

Appareil OMNINAS:

Cliquez sur Analyser le NAS pour rechercher un périphérique dans votre réseau.

Vous pouvez aussi entrer un nom d'hôte, d'utilisateur, et le mot de passe du second appareil.

1. Au Time of Execution, choisissez le(s) jour(s) et l'heure pour effectuer le travail.
2. Cliquez sur Confirmer pour paramétrer la sauvegarde hebdomadaire suivant la planification prédéfinie.
   Vous pouvez aussi cliquer sur Backup Now pour démarrer un travail de sauvegarde.

Modification des planifications de sauvegarde

Vous pouvez utiliser Paramètres de sauvegarde pour modifier ou supprimer les planifications de sauvegarde actuelles dans la liste des tâches.

1. Cliquez sur Modifier sur une planification de sauvegarde.

L'écran Paramètre de sauvegarde apparaît.

Liste des sauvegarde Paramètres de sauvegarde Journal de sauvegarde Supprimer entièrement la liste. Source de la sauvegarde Emploacement de la sauvegarde Jour de la sormaine Hesres Minutes Statut Action disk Disque dur USB.usbssdd-10_0 Lun 10 0 waiting Modifier Supprimer

Modification d'une liste de sauvegarde

1. Modifier la planification et cliquez sur Enregistrer les paramètres de sauvegarde.

Un bip sonore retentit et une invite Mise à jour des paramètres achevée apparaît. La tâche est achevée.

Suppression des planifications de sauvegarde

1. Cliquez sur Supprimer dans la liste Action pour supprimer une sauvegarde planifiée.

2. Une invite de confirmation apparaît, cliquez sur OK pour supprimer ou sur Annuler pour revenir à la liste des paramètres de sauvegarde.

Ou

1. Cliquez sur Supprimer toute la liste pour supprimer toutes les sauvegardes planifiées.

Une invite de confirmation apparaît, cliquez sur OK pour supprimer ou sur Annuler pour revenir à la liste des paramètres de sauvegarde.

Liste des sauvegardes Paramètres de sauvegarde Journal de sauvegarde Supprimer entièrement la liste. Source de la sauvegarde Empacement de la sauvegarde Jour de la semaine Heures Minutes Statut Action disk Dioque dur USB ustsd-10_0 Lun 16 0 waiting Modifier Supprimer

Modification d'une liste de sauvegarde

Affichage des journaux de sauvegarde

Pour afficher un historique des tâches de sauvegarde, sélectionnez l'onglet Journal de sauvegarde. Utilisez la Première page, Page précédente, Page suivante ou Dernière page pour parcourir votre historique.

Consultation du Journal de sauvegarde

Pour effacer des journaux de sauvegarde, cliquez sur Effacer le journal de sauvegarde.

Logiciel de sauvegarde Acronis

Le système OMNINAS inclut le logiciel de sauvegarde Acronis. Le logiciel vous permet de sauvegarder vos disques et fichiers, de récupérer le système et les fichiers, ou d'exécuter une fonction de sync.

Installez d'abord le logiciel Acronis (que vous trouverez dans la boîte d'accessoires). Une fois le processus d'installation terminé, un didacticiel de lancement s'affiche, voir le schéma suivant.

Fonctionnalité complète du logiciel est uniquement disponible après l'activation du logiciel. Voir Lancement dans le menu principal du logiciel Acronis.

A partir de la sauvegarde et de l'onglet de récupération, vous pouvez créer des sessions de sauvegardes qui vous permettent de mettre à jour, d'éditer, d'effacer et de récupération de ces sessions.

Acronis Prie en main Soutvégarde et restauration Outilis et utilitaires Comment souvegarder ? Appèret comment sauvegarder votre analysteur Quand restaurer ? Appèret comment restaurer votre système et vit fichiers Qu'est-ce que la sync ? Regardés un simple Directionale à après de la sync

Message de sauvegarde du logiciel Acronis

Remarque :

Le logiciel Acronis prend en charge la sauvegarde des fichiers, dossiers et des lecteurs.

Sauvegarde Windows

1. Cliquez sur la sauvegarde de votre ordinateur pour entrer sur la page de sauvegarde

Panneau de configuration Rechercher Ajuster les paramètres de l'ordinateur Système et sécurité Consulter l'état de votre ordinateur Sauregarden l'ordinateur Racherecher et résoudre des problèmes Réseau et Internet Afficher l'état et la gestion du réseau Choisir les options de groupe résidentiel et de partage Matériel et audio Afficher les périphériques et imprimantes Ajouter un périphérique Programmes Désineller un programme Comptes et protection des utilisateurs Ajouter ou supprimer des comptes d'utilisateurs Configurer le contrôle parental pour un utilisateur Apparence et personnalisation Modifier le thème Modifier l'arrière-plan du Bureau Modifier la résolution de l'écran Horloge, langue et région Modifier les claviers ou les autres méthodes d'entrée Modifier la langue Options d'ergonomie Lasser Windows suggérer les paramètres Optimiser l'affichage

Ouvrir les paramètres de sauvegarde Windows

1. Cliquez sur la sauvegarde des paramètres pour continuer.

Sauvegarder ou restaurer des fichiers Sauvegarder La sauvegarde Windows n'est pas configurée. Configurer la sauvegarde Restaurer Windows n'a pas trouvé de sauvegarde pour cet ordinateur. Choisir une autre sauvegarde comme source de restauration Restaurer les paramètres système ou votre ordinateur

Sauvegarde du réglage

1. Cliquez sur Sauvegarder sur un emplacement de réseau pour afficher la page de l'emplacement du réseau.

Sélectionner l'emplacement d'enregistrement de votre sauvegarde Il est conseille d'enregistrer votre sauvegarde sur un lecteur externe. Instructions pour choisir une destination de sauvegarde Enregistrer le sauvegarde sur : Destination de sauvegarde Espace libre Taille totale Actualiser Enregistrer sur un réseau... Suivant Annuler

Choisir la destination de la sauvegarde

1. Cliquez sur Naviguer pour le dossier pour choisir un emplacement d'un dossier.

Configurer la sauvegarde Sélectionner un emplacement réseau Indiquez l'emplacement réseau de vos fichiers de sauvegarde et entre les informations d'identification permettant à la sauvegarde Windows d'accéder à l'emplacement. Emplacement réseau : Exemple : \senveur\partage Percours... Informations d'identification réseau Souvegarde Windows aura besoin du nom d'utilisateur et du mot de passe pour accéder à l'emplacement réseau lors de la l'enregistrement de votre sauvegarde. Quelles informations doit je entrer ? Nom d'utilisateur : Mot de passe : OK Annuler

Choisir un emplacement de réseau

1. Choisissez le dossier cible puis cliquez sur OK.

Rechercher un dossier Sélectionnez le dossier dans lequel vous souhaitez enregistrer la sauvegarde. Réseau DABBY_YANG_NB JPKD22 NASKD22 disk contents TESTW732CHS-PC Backup Set 2013-07-10 112129 Backup Files 2013-07-10 112129 Catalogs iTunes OK Annuler

Choisir le dossier cible

1. Entrez votre nom d'utilisateur et le mot de passe de dossier partagé KD21/KD22 puis cli-quez sur OK

Configurer la sauvegarde Sélectionner un emplacement réseau Indiquez l'emplacement réseau de vos fichiers de sauvegarde et entrez les informations d'identification permettant à la sauvegarde Windows d'accéder à l'emplacement. Emplacement réseau : \\NASKD22\disk\contents\TESTW732CHS-PC\Backup Set 2013-07-10 1121; Parcourir... Exemple : \serveur\partage Informations d'identification réseau Sauvegarde Windows aura besoin du nom d'utilisateur et du mot de passe pour accéder à l'emplacement réseau lors de la l'enregistrement de votre sauvegarde. Quelles informations doit-je entrer ? Nom d'utilisateur : testuser Mot de passe : ••••••••••• OK Annuler

Entrer le nom d'utilisateur et le mot de passe

1. Confirmez les paramètres de la destination de la sauvegarde puis cliquez sur Suivant.

Sélectionner l'emplacement d'enregistrement de votre sauvegarde Il est conseillé d'enregistrer votre sauvegarde sur un lecteur externe. Instructions pour choisir une destination de sauvegarde Enregistrer la sauvegarde sur : Destination de sauvegarde Espace libre Taille totale \\NASKD22\disk\contents\TESTW732CHS-PC\Backup Set 2... 1,29 To 1,82 To Actualiser Enregistrer sur un réseau... Impossible d'enregistrer une image système dans cet emplacement. Plus d'informations Suivant Annuler

Confirmer la destination de la sauvegarde

1. Choisissez un mode puis cliquez sur Suivant.

Que voulez-vous sauvegarder ? ● Laisser Windows choisir (recommandé) Windows va sauvegarder les fichiers de données enregistrés dans les bibliothèques, sur le bureau et dans les dossiers Windows par défaut. Ces éléments seront sauvegardés régulièrement. Comment Windows sélectionnera-t-il les fichiers à sauvegarder ? ○ Me laisser choisir Vous pouvez sélectionner des bibliothèques ou des dossiers, et indiquer si une image système doit être incluse dans la sauvegarde. Les éléments sélectionnés seront sauvegardés régulièrement. Suivant Annuler

Choisir un mode de sauvegarde

1. Vérifiez les paramètres de votre sauvegarde puis cliquez sur Sauvegarder les paramètres puis lancez la sauvegarde.

10. Le processus de sauvegarde commence.

Vérifiez vos paramètres de sauvegarde Emplacement : \\NASKD22\disk\contents\TESTW732CHS-PC\Backup Set 2013-07-10 112129\ Résumé de la sauvegarde : Éléments Inclus dans la sauvegarde Tous les utilisateurs Dossiers Windows et fichiers lo... Planification : Le dimanche à 19:00 Modifier la planification Enregistrer les paramètres et exécuter la sauvegarde Annuler

Sauvegarder les paramètres et lancez la sauvegarde

11. Cliquez sur Voir les détails pour voir la progression actuelle.

Sauvegarder ou restaurer des fichiers Sauvegarde en cours... Afficher les détails Sauvegarder Emplacement : Chemin réseau 1,29 To libres Taille de la sau Gérer l'espo Prochaine sauvegarde : En cours... Dernière sauvegarde : Jamais Contenu : Fichiers dans dossiers perso utilisateurs Planification : Chaque dima Modifier les Restaurer Voir aussi Centre de maintenance Transfert de fichiers et paramètres Windows La sauvegarde Windows est en cours. Création d'un cliché instantané Ouvrir le Panneau de configuration de la sauvegarde et de la restauration pour consulter les paramètres Arrêter la sauvegarde Restaurer Vous pouvez restaurer vos fichiers qui ont été sauvegardés à l'emplacement actuel. Restaurer les fichiers de tous les utilisateurs

Time Machine du SE Mac

Time Machine du SE Mac

1. A partir de la liste de partage, choisissez votre appareil OMNINAS

naskd22-AFP FAVORIS Tous mes fichiers AirDrop Applications Bureau Documents Téléchargements Vidéos Musique Images PARTAGÉS naskd22-AFP naskd22 shuttle APPAREILS Utilisateur connecté : test Se déconnecter

Lancer Time Machine

1. Le message de connexion s'affiche. Entrez votre nom d'utilisateur et le mot de passe.
2. Cliquez sur Connecter pour continuer.

La fenêtre des dossiers partagés s'affiche. Votre appareil OMNINAS est maintenant disponible comme disque externe pour Time Machine.

naskd22-AFP FAVORIS Tous mes fichiers AirDrop Applications Bureau Documents Téléchargements Vidéos Musique Images PARTAGÉS naskd22-AFP APPAREILS Disque distant Connexion en cours... Se connecter comme... Saisissez votre nom et votre mot de passe pour le serveur « naskd22 ». Nom : test Mot de passe : ••••• Conserver ce mot de passe dans mon trousseau Annuler Se connecter

Entrer le nom d'utilisateur et le mot de passe

1. Ouvrez la fonction Time Machine sur le SE de votre appareil Mac.

Applications FAVORIS Tous mes fichiers AirDrop Applications Bureau Documents Téléchargements Vidéos Musique Images PARTAGÉS naskd22-AFP APPAREILS Disque distant iTunes Launchpad Mail Mission Control Photo Booth Aperçu QuickTime Player Safari Aide-mémoire Préférences Système TextEdit Time Machine

Voir les dossiers après connexion.

1. Cliquez sur Utiliser comme disque de sauvegarde pour continuer.

FAVORIS Tous mes fichiers AirDrop Applications Bureau Documents Téléchargements Vidés Musique Images PARTACÉS naskd22-APP naskd22 shuttle APPAREILS Disque distant Utilisateur connecté : text Se déconnecter. contents iTunes

Choisir le dossier de sauvegarde

1. Choisissez le dossier cible puis cliquez sur Utiliser le disque de sauvegarde.

Time Machine iTunes sur * naskd22-2 * Configurer un autre disque Time Capsule Configurez un disque Time Capsule non mentionné ici. Chiffrer le disque de sauvegarde Ne pas sauvegarder Annuler Utiliser le disque de sauvegarde Afficher l'état de Time Machine dans la barre des menus Pour empêcher les modifications, cliquez ici.

Choisir Dossier de réglage de sauvegarde

1. Entrez votre nom et mot de passe d'utilisateur pour le dossier partagé OMNINAS, puis cliquez sur Connecter.

Time Machine Tout afficher Saisissez votre nom et votre mot de passe pour le serveur « naskd22 » de sorte que Time Machine puisse y accéder. Nom : test Mot de passe : Annuler Se connecter Désactivé ✓ Afficher l'état de Time Machine dans la barre des menus Pour empêcher les modifications, cliquez ici.

Entrer le nom d'utilisateur et le mot de passe

La fonction Time Machine est maintenant activée et votre OMNINAS choisi comme disque externe.

Time Machine Désactivé Activé Choisir un disque... Options... Nom : iTunes naskd22-AFP Disponible : 496.17 Go sur 498.46 Go Sauvegarde la plus ancienne : Aucune Sauvegarde la plus récente : Aucune Prochaine sauvegarde : 114 secondes... Time Machine conserve : • Sauvegardes horaires lors des dernières 24 heures • Sauvegardes journalières lors du dernier mois • Sauvegardes hebdomadaires lors des derniers mois Les copies de sauvegarde les plus anciennes sont supprimées lorsque le disque est plein. ✓ Afficher l'état de Time Machine dans la barre des menus Pour empêcher les modifications, cliquez ici.

Réglage terminé

Configuration du système

Cette section fournit des informations et des indications pour spécifier les paramètres réseau, de la date et de l'heure, redémarrer et mettre hors tension, réinitialiser pour rétablir les paramètres par défaut de la configuration d'usine et mettre à jour le firmware de votre OMNINAS.

Paramétrage de la date et de l'heure

Modifiez la date et l'heure en utilisant la fonction Date & Heure. Définir le fuseau horaire vous permet de choisir dans une liste de lieux. Vous pouvez définir la date et l'heure en utilisant le serveur de temps réseau (NTP) ou à partie de votre navigateur.

Pour paramétrer un serveur de temps réseau (NTP)

1. Sélectionnez Paramètres et cliquez sur l'onglet Date & Heure.
2. Sélectionnez Paramétrer le serveur de temps (NTP) ... du système.
3. Entrez l'adresse URL du/des serveur(s) NTP que vous avez sélectionné(s) dans les champs 1/2 du serveur NTP.
4. Cochez l'option Étalonnage pour définir un étalonnage quotidien, hebdomadaire ou mensuel.
5. Cliquez sur Enregistrer pour conserver les modifications sélectionnées.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Wi-Fi Réseau Date et heure Général À propos Journal Reinitialiser tous les réglages Mise à jour du firmware Serveur FTP Futouqu horaire: 03 Jul, 2013 13 01:48 Définitir le bureau horaire: Taipei (GMT+06.00) Regler l'horloge système sur le Network Time Server (NTP) Server NTP 1: ntp.nict.jp Server NTP 2: Calibrage: quotidien Date et heure: Définitir l'heure à partir du navigateur Date: 2013-07-03 Hours: 13 : 01 : 42 Sauvegarder

Paramètres Date & Heure

Cliquez sur Date et Heure pour définir la date et l'heure à partir de votre navigateur.

1. Sélectionnez Paramètres et cliquez sur l'onglet Date & Heure.
2. Sélectionnez Date et Heure.
3. Cliquez sur Définir la date et l'heure à partir de votre navigateur pour mettre automatiquement à jour la date et l'heure.
   Ou

4. Entrez la date en cliquant sur le menu déroulant et en sélectionnant la date.

5. Régler l'heure en choisissant les menus déroulants de l'heure, des minutes et des secondes.

6. Cliquez sur Enregistrer pour conserver les modifications sélectionnées.

Wi-Fi Réseau Date et heure Général À propos Journal Réinitialiser tous les réglages Mise à jour du firmware Serveur FTP 03 Jul.,2013 13:02:58 Fuseau horaire Définir le fuseau horaire: Taipei (GMT+08:00) Régler l'horloge système sur le Network Time Server (NTP) Serveur NTP 1: ntp.nict.jp Serveur NTP 2: Calibrage quotidien Date et heure Définir l'heure à partir du navigateur Date: 2013-07-03 Heure: 13 : 01 : 42 Sauvegarder

Définir l'heure et la date à partir des paramètres du navigateur

Redémarrage et mise hors tension

Redémarrer le système

1. Cliquez sur Accueil pour revenir au menu d'accueil.
2. Dans le menu Accueil, cliquez sur Redémarrer pour redémarrer votre système.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde BT Télécharger Share Box Serveur média Redemaintage Arémentar

Menu Accueil de l'administrateur

Mettre hors tension

La fonction de mise hors tension est activée via l'interface Web ou en appuyant sur le bouton d'alimentation.

Interface Web

1. Cliquez sur Accueil pour revenir au menu d'accueil.
2. Dans le menu Accueil, cliquez sur Arrêter

Bouton d'alimentation

Sur le panneau frontal, appuyez sur pendant trois secondes.

Le système émet un bip et démarre le processus d'arrêt, la LED commence à clignoter en bleu (durant une minute).

Remarque :

Appuyez sur la LED d'alimentation moins d'une seconde pour désactiver la LED bleue d'état. Appuyez sur la LED d'alimentation une seconde fois (moins d'une seconde) pour activer la LED bleue d'état.

Réinitialiser pour rétablir les paramètres par défaut de la configuration d'usine

La fonction Réinitialiser rétablit le nom d'utilisateur et le mot de passe de l'administrateur et toutes les données stockées aux paramètres par défaut de la configuration d'usine. Assurez-vous d'avoir effectué une sauvegarde de vos données avant de continuer avec cette fonction.

Une fois que la Réinitialisation de tous les réglages a commencé, l'appareil renvoie à l'assistant de réglage initial. Voir Assistant OMNINAS.

IMPORTANT :

La fonction de réinitialisation de l'interface Web effacera toutes les données et paramètres de préconfiguration.

Réinitialisation de l'interface Web

Cliquez sur Paramétrer sur les réglages usine pour rétablir les paramètres par défaut de la configuration d'usine.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français W-Fi Réseau Date et heure Général A propos Journal Résinitialiser tous les réglages Mise à jour du firmware Serveur FTP Attention: Si vous cliques sur (reset), toutes les données et les paramètres seront suprimés. Veuillez vous assurer que toutes les données ont été sauvogardées. Reset

Écran Réinitialisation à la configuration d'usine

Réinitialisation du matériel

La réinitialisation du matériel est disponible pour effacer le nom d'utilisateur et le mot de passe de l'administrateur et restaurer les profils des paramètres par défaut du réseau (DHCP assigne automatiquement une adresse IP). Cette procédure n'efface pas les données contenues sur les disques durs.

Assurez-vous que l'OMNINAS est sous tension avant de commencer la réinitialisation du matériel.

IMPORTANT :

Le mot de passe de l'interface Web est remis à zéro (pas de mot de passe gestionnaire) par défaut.

1. Localisez le bouton Réinitialiser à l'arrière du périphérique.
2. Insérez un objet fin et appuyez sur le bouton pendant trois secondes.

Emplacement du bouton Réinitialiser

1. Après l'émission d'un bip sonore, relâchez le bouton.

Le système redémarre.

1. Utilisez le nom d'utilisateur par défaut (admin)/mot de passe (pas de mot de passe) pour vous connecter au mode de gestionnaire. Voir Connexion de votre OMNINAS.

Mise à jour du firmware

La mise à jour du firmware permet de facilement mettre à jour le firmware du système.

ATTENTION :

Ne mettez pas hors tension ou ne débranchez pas le cordon d'alimentation pendant la mise à jour du firmware pour éviter d'endommager le système.

Avant de commencer, téléchargez la dernière version du firmware sur le site suivant :

http://global.shuttle.com/download/download

À partir du site d'assistance, sélectionnez votre type d'OMNINAS et la mise à jour respective de votre firmware. Téléchargez-le dans un dossier local. Le fichier du firmware est placé dans un format compressé. Il n'est pas nécessaire de décompresser le fichier.

1. Dans Settings, sélectionnez l'onglet Mise à jour du firmware, cliquez sur Parcourir pour sélectionner une image de firmware (préalablement téléchargée du site d'assistance de Shuttle).
   Une fenêtre de l'explorateur Windows s'ouvre.
2. Naviguez jusqu'au dossier contenant le nouveau firmware. Sélectionnez le nouveau firmware et cliquez sur Ouvrir.
3. Cliquez sur Mettre à jour pour commencer le processus de mise à jour.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français WiFi Résseau Date et heure Général À propos Journal Réinitialiser tous les réglages Mise à jour du firmware FTP Serveur FTP Version actuelle du micrologiciel : 0.33.20130624 c Rechercher Cliquez sur [Rechercher] pour sélectionner le fichier image de micrologiciel adéquat. Cliquez sur [Mettre à jour] pour télécharger le micrologiciel et lancez la mise à jour. Mise à jour

Écran de mise à jour du firmware

Si l'image du firmware sélectionnée est plus ancienne ou a la même version que le firmware actuel, une invite apparaît pour confirmer la mise à jour.

Remarque :

Ne décompressez pas les fichiers du nouveau firmware. Le fichier empaqueté est nécessaire pour la procédure de mise à jour du firmware.

Services d'application

Cette section vous présente des informations sur les applications spécifiques de réglage, incluant: le FTP Server, le serveur iTunes, le téléchargement BT, l'accès à distance et le serveur Média.

FTP Server

La fonction de FTP Server vous permet d'activer ou de désactiver la fonctionnalité ftp vers l'OM-NINAS. Paramétrez l'intervalle des ports et choisissez le nombre maximum de clients autorisés pour vous connecter avec les normes FTP.

Le service est disponible uniquement une fois que l'OMNINAS a été autorisé.

Paramétrer le FTP Server

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Wi-Fi Réseau Date et heure Général À propos Journal Réinitialiser tous les réglages Mise à jour du firmware Serveur FTP ✓ Active fonction FTP ✓ Active fonction SSL/TLS FTP ✓ Transmettre l'adresse IP externe en mode FTP passif Plage de ports pour mode passif ● Utiliser la plage par défaut ○ Définir la plage de ports Nombre maximal de clients connectés 3 *Vitesse maximale d'envoi 0 KB/s *Vitesse maximale de téléchargement 0 KB/s * : U désigne une vitesse illimités pour l'envoi et le téléchargement. Sauvegarder

Ecran du FTP Server

1. Dans Paramètres, choisissez l'onglet FTP Server.
2. Cochez l'option Enable FTP Service.
3. Cochez Report External IP in FTP Passive Mode pour autoriser l'OMNINAS à ouvrir un port dynamique et transmettre au client FTP l'adresse IP du serveur FTP.
4. Dans le champ Maximum number of clients connection choisissez le nombre maximum de concurrents téléchargeant les fichiers.
5. Dans le champ Maximum speed limitation on Upload, entrez la limite de vitesse de transfert* en kilobits par seconde.
6. Dans le champ Maximum speed limitation on Download, entrez la limite de vitesse de transfert* en kilobits par seconde.
   *Un choix de chiffres de '0' désigne la vitesse illimitée de transfert.
7. Pour le FTP à distance, vous devez assigner un port d'envoi au port numéro 21 et aussi choisir l'intervalle comprise entre 55552 et 55559 sur le routeur.

Le service FTP est maintenant configuré sur votre appareil OMNINAS. Vous pouvez utiliser la fenêtre de l'explorateur ou le logiciel pour accéder à votre FTP Server.

Remarque :

Votre routeur doit être configuré pour le transfert de port.

IMPORTANT :

Pour éviter l'accès non autorisé de votre OMNINAS, protégez chaque utilisateur et les comptes de gestionnaires enregistrés sur votre OMNINAS avec un mot de passe fort avant de paramétrer l'accès à distance avec le FTP Server. Le service FTP est accessible avec un URL, qui peut potentiellement autoriser des utilisateurs malintentionnés à tenter d'acce-der à vos fichiers à moins que chaque utilisateur ne soit protégé par un mot de passe fort.

Remarque :

Si vous recevez une erreur et ne parvenez pas à vous connecter à internet, vous pouvez configurer le transfert de port. Reportez-vous au guide de l'utilisateur du routeur pour plus d'informations sur le transfert de port.

Si vous utilisez un serveur mandataire, vérifiez que vous voyez si la configuration du serveur mandataire peut éviter une connexion à distance.

Accéder au FTP Server

Avant d'accéder au service FTP de votre OMNINAS, vous devez d'abord paramétrer et enregistrer le service avec le menu des paramètres. Voir Paramétrer le FTP Server.

1. A partir de votre bureau; ouvrez une fenêtre d'explorateur.
2. Dans la barre d'adresse, entrez ce qui suit: ftp://hostname.omninas.net, où votre nom d'hôte est le nom donné à votre appareil. Voir Paramètres -> À propos.

Internet ▶ nas-kd22.omninas.net Rechercher dans : nas-kd22.omninas... Organiser Favoris Bureau Emplacements récents Téléchargements Bibliothèques Groupe résidentiel Ordinateur

Accéder au FTP Server

1. Si votre service FTP requiert une authentication d'utilisateur; un message s'affiche. Entrez le nom d'utilisateur et le mot de passe de l'utilisateur autorisé. Voir Partager -> Liste des utilisateurs pour une liste des utilisateurs autorisés.

Ouvrir une session en tant que Le serveur n'autorise pas les connexions anonymes, ou l'adresse de messagerie n'a pas été acceptée. Serveur FTP : nas-kd22.omninas.net Nom d'utilisateur : | Mot de passe : Une fois que vous êtes connecté, vous pouvez ajouter ce serveur FTP à votre liste des Favoris et y revenir facilement. FTP ne chiffre pas et n'encode pas les mots de passe ou les données avant de les envoyer au serveur. Pour protéger la sécurité de vos mots de passe et de vos données, utilisez WebDAV. Ouvrir une session anonyme Enregistrer le mot de passe Ouvrir une session Annuler

Demande d'authentification

1. Les fichiers partagés disponibles sont affichés sur votre navigateur de web.

Téléchargement BT

OMNINAS prend en charge le téléchargement de torrents partagés. En utilisant Téléchargement BT, vous pouvez ajouter des tâches et vous pouvez les télécharger via l'OMNINAS.

Paramétrage des téléchargements BT

1. Dans Téléchargement BT, Sélectionnez Paramètre BT.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Paramètres BT Téléchargement BT Activation du téléchargement BT Paramètres horaires du téléchargement: • Toujours ○ Créneaux horaires pour les téléchargements quotidiens Sauvegarder

Sélection des téléchargements BT

1. Cochez l'option Activer Téléchargement BT.

Remarque :

Si vous désactivez Téléchargement BT, tous les téléchargements deviendront inaccessibles. Après avoir activé de nouveau Téléchargement BT, la liste des téléchargements devient accessible.

1. Dans Paramètre de la période de téléchargement, sélectionnez l'option (Toujours/Plage horaire du téléchargement quotidien) pour indiquer quand le téléchargement peut avoir lieu.

Toujours : le téléchargement peut commencer à tout moment.

Paramètres BT Téléchargement BT Activation du téléchargement BT Paramètres horaires du téléchargement : Toujours Créneaux horaires pour les téléchargements quotidiens Sauvegarder

Activation des téléchargements BT

Plage horaire du téléchargement quotidien : le téléchargement peut uniquement avoir lieu pendant la plage horaire indiquée. Choisissez entre PlanificationA, PlanificationB, et/ou PlanificationC pour configurer le période de début et de fin à laquelle le téléchargement peut avoir lieu.

Paramètres BT Téléchargement BT Activation du téléchargement BT Paramètres horaires du téléchargement : Toujours Créneaux horaires pour les téléchargements quotidiens Programme A 00 : 00 Fin 00 : 00 Programme B Début 00 : 00 Programme C 00 : 00 00 : 00 Sauvegarder

Activation des téléchargements BT

1. Sélectionnez une période et cliquez sur Enregistrer pour conserver les modifications.

Avant de commencer des téléchargements, vous pouvez définir les paramètres de Téléchargement BT.

Configuration des préférences

Les téléchargements BT vous permettent de spécifier la vitesse maximale autorisée de la bande passante simultanée pour l'OMNINAS. La vitesse maximale est calculée en divisant la quantité de données chargées par la quantité de données téléchargée.

Permet de définir le dossier de téléchargement par défaut, le port TCP entrant, le chiffrement, la fréquence d'actualisation et la banque passante totale.

1. Dans Téléchargement BT, cliquez sur pour ouvrir le menu des paramètres.

Les téléchargements BT seront interrompus après 24h d'inactivité. Ouvir Supprimer Pause Reprendre Tout mettre en pause Reprendre tout Inspector 0Transferts de données ↓ 0 bytes/s ↑ 0 bytes/s

Écran du téléchargement BT

1. Cliquez sur Préférences pour ouvrir l'écran Préférences.

Les téléchargements BT seront interrompus après 24h d'inactivité. Ouvrir Supprimer Pause Reprendre Tout mettre en passe Reprendre tout Inspector 0Transferts de données Paramètres Taux de téléchargement maximal ▶ Taux d'exportation maximal ▶ Classé par ▶ ↓ 0 bytes/s ↑ 0 bytes/s

Écran Paramètres

1. Dans l'écran Préférences, établissez les paramètres suivants :

2. Télécharger dans : sélectionnez le dossier par défaut pour enregistrer les téléchargements.

3. Démarrer les transferts ... : sélectionnez pour commencer à télécharger dès que l'entrée est ajoutée.
4. Réseau : définissez le port TCP (par défaut : 51413).

Remarque :

Si vous modifiez le port TCP, assurez-vous que le numéro du port n'est pas bloqué par votre pare-feu/routeur.

• Chiffrement : définissez cette option pour activer les transferts de données non chiffrées.
• Bande passante ... limitée : définissez les vitesses de téléchargement et chargement. 500 KB/s est la vitesse maximale.

Alternativement, vous pouvez définir ces paramètres en sélectionnant Vitesse totale de téléchargement ou Vitesse totale de chargement dans l'écran Paramètres.

- Client Web : définissez la fréquence d'actualisation pour le client Web.

Paramètres Ajouter un transfert de données: Télécharger vers: /disk/contents ✓ Démarrer le transfert de données sitôt ajouté Réseau: Port TCP entrant: 51413 Chiffrement: □ Ignorer les peers non-cryptés Limiter la bande passante totale: ✓ Vitesse de 100 KB/s téléchargement: ✓ Vitesse d'envoi: 10 KB/s Client: Vitesse de réactualisation: 5 seconds Annuler Enregistrer

Écran Préférences

1. Cliquez sur Enregistrer pour continuer ou sur Annuler pour revenir au menu Téléchargement BT.

2. Dans Vitesse totale de téléchargement, définissez la vitesse de téléchargement. 0 signifie vitesse illimitée. 500 KB/s est la vitesse maximale.

3. Dans Vitesse totale de chargement, définissez la vitesse de chargement. 0 signifie vitesse illimitée. 500 KB/s est la vitesse maximale.

4. Dans Trier par, sélectionnez le critère utilisé pour afficher les téléchargements (par défaut : Nom).

Téléchargement de fichiers

1. Pour télécharger des fichiers en utilisant Téléchargement BT, cliquez sur pour ouvrir l'écran de sélection des fichiers.

Paramètres BT Téléchargement BT Les téléchargements BT seront interrompus après 24h d'inactivité. Ouvrir Supprimer Pause Reprendre Tout mettre en pause Reprendre tout Inspector 0Transferts de données ↓ 0 bytes/s ↑ 0 bytes/s

Ouverture de Sélection des fichiers

L'écran de sélection des fichiers apparaît.

1. Cliquez sur Choisir des fichiers et sélectionnez un fichier partagé sur votre lecteur local.

2. Cliquez sur Charger pour ajouter le fichier au volet des tâches ou cliquez sur Annuler pour revenir à Téléchargement BT.

Ouverture de Sélection des fichiers

Gestion de fichiers

Vous pouvez afficher l'état et gérer les fichiers téléchargés en sélectionnant les boutons de fonction dans le volet des tâches de téléchargement.

1 Ouvir Supprimer Pause Reprendre Tout mettre en pause Reprendre tout Inspector 8 1Transferts de données ↓ 0 bytes/s ↑ 0 bytes/s 吸血鬼日记503E22@圣城流氓兔兔 0 bytes of 228.6 MB (0%) - Temps restant inconnu Téléchargé depuis 0 de 0 Peers - DL: 0 bytes/s UL: 0 bytes/s 9 10

Menus Gestion de fichiers

Identification de la vue arrière

ÉLÉMENT ICÔNE DESCRIPTION
1 Ouvre l’écran de sélection des fichiers
2	Supprime le fichier sélectionné de la liste des tâches
3	Met en pause le téléchargement sélectionné
4	Reprend le téléchargement sélectionné
5	Met en pause tous les téléchargements
6	Reprend tous les téléchargements
7	Ouvre le volet de l’inspecteur
8	Définir les préférences
9 Barre de progression du téléchargement
10	Reprendre et mettre en pause le téléchargement en cours

Zone de partage

La fonction Zone de partage vous permet de configurer l'accès à distance de votre OMNINAS en utilisant un nom de domaine.

Paramétrage de Zone de partage

Pour activer l'accès à distance, suivre la procédure suivante :

1. Sélectionnez Zone de partage pour ouvrir l'écran Paramètres de la zone de partage.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Paramètres pour la fenêtre de partage des données Share Box. © Activé ⚫ Désactivé Nom d'hâte: ****omninas.net Mot de passe: Confirmer le mot de passe: Port: 3200 Prise en charge du protocole UPnP®: @ Oui ○ Non Sauvegaider

Menu Zone de partage

1. Dans le paramètre Zone de partage, sélectionnez « on » pour activer la fonction Zone de partage (accès à distance).
2. Dans le champ Nom de l'hôte, entrez le nom d'hôte pour votre serveur. Il s'agit du nom enregistré (nom unique) qui identifie votre OMNINAS.
3. Dans le champ Mot de passe, entrez un mot de passe pour votre serveur. Entrez à nouveau le mot de passe dans le champ Mot de passe (Confirmer).
4. Définissez le numéro de transfert du port (par défaut : 3200). Le paramètre du port est compris entre 3200 et 6400.

Paramètres pour la fenêtre de partage des données Share Box: ● Activé ○ Désactivé Terminé Les paramètres du port ont été enregistrés. Nom dhûte: naskd22 omninas.net Mot de passe: ••••• Contrimer le mot de passe: ••••• Port: 4321 Prise en charge du protocole UPnP: ● Oui ○ Non Sauvegarder

Configuration des paramètres de la zone de partage

IMPORTANT :

Assurez-vous que le port est ouvert si vous sélectionnez un numéro de port qui n'est pas un numéro de port par défaut. Le port doit transférer vers l'IP LAN fixe de l'OMNINAS, afin que la connexion vers le service de Zone de partage soit possible. Assurez-vous que le port est ouvert si vous définissez un numéro de port qui n'est pas un numéro de port par défaut.

1. Cliquez sur Enregistrer pour enregistrer. Le message suivant apparaît une fois que le processus d'enregistrement est achevé avec succès.

Paramètre pour la fenêtre de partage des données Share Box: Activé Desactivé Términé Les paramètres du port ont été entregistrées. Lanines net La fenêtre de partage des données est en cours d'initialisation. Veuillez patienter. Port: 4.321 Prise en charge du protocole: UPnP: Out Non

Configuration de la Zone de partage

Accès à la Zone de partage

La Zone de partage garde vos fichiers partagés et supports multimédias prêts et disponibles via toute connexion Internet. Il vous suffit de vous connecter pour accéder à tous vos dossiers partagés.

Remarque :

Pour utiliser la Zone de partage, créez tout d'abord un utilisateur. Le nom d'utilisateur et le mot de passe sont utilisés pour vous connecter à la fonction.

1. Ouvrez une page Web et saisissez l'adresse suivante :

http://www.omninas.net

L'écran suivant apparaît.

Entrez le nom de votre périphérique

1. Dans le champ Nom du périphérique, saisissez le nom de l'hôte tel que défini dans le paramètre Zone de partage. Se reporter à Zone de partage.

Remarque:

Il n'est pas nécessaire d'entrer l'extension omninas.net dans le champ du nom d'hôte.

Remarque:

Si vous entrez une erreur du nom d'hôte/ mot de passe plus de 4 fois. Share Box verrouillera votre entrée avec le message d'erreur. Veuillez entrer votre nom d'hôte/mot de passe puis entrer-le à nouveau 10 minutes plus tard.

1. Cliquez sur Connecter pour continuer.

La page de connexion de la Zone de partage apparaît, se reporter à la figure suivante.

OMNINAS Your Own Private Cloud Share Box Vignettes Connex. No Repository Répertoires Nom du fichier No Repository Connexion Entrez vos identifiant/mot de passe Identifiant : Mot de Passe : Mémoriser Ok Annuler

Écran de connexion de la Zone de partage

1. Entrez le nom de connexion (Login) et le mot de passe du profil défini dans Gestion du partage. Se reporter à Ajout d'utilisateurs.

Vous pouvez aussi vous connecter à la Zone de partage en saisissant le nom d'hôte et le numéro de port assigné, se reporter à l'exemple suivant :

[hostname].omninas.net: [numéro de port] (où l'information entre [ ] représente les paramètres de votre périphérique.

Une fois la connexion réussie, votre périphérique OMNINAS et les contenus partagés s'affichent. Se reporter à la figure suivante.

OMINAS Share Box Your Own Privant Cloud Parent Rafaichir Vignettes Transferer NV. Rép. Téléchanger Régommer Céclair Dépécier Supprimar Déconn. ↓ disk Répertaires ↑ disk + contents + iTunes Now du fichier Taille Type Modifié le contents 6 o Dossier 02/07/2013 18x02 iTunes 98 o Dossier 02/07/2013 18:21

Écran de connexion de la Zone de partage

Ce qui suit est une description des menus rencontrés dans les menus Zones de partage à distance.

Écran d'accès à distance de la Zone de partage

Certains éléments du menu sont uniquement actifs après avoir sélectionné un fichier ou une image.

Fichiers téléchargés

Cette section présente des informations de téléchargement de votre serveur en utilisant la fonction Share Box.

1. Connectez-vous dans le serveur Share Box, voir Accès à la Zone de partage.
2. Dans dossiers, choisissez le dossier de destination à télécharger.
3. Dans le menu principal, choisissez Transférer pour ouvrir le menu Téléchargement.

Parent Retraîchir Vignettes Transférer Nv. Bép. Télécharger Regommer Copier Déplacer Supprimer Déconn. disk iTunes Rétportoires Nom du fichier Taille Types Modifié le disk contents iTunes 02/1 BeSire.mp3 7.77 Mo F:\N= MP3 02/07/2013 18:21 03 White Christmas.mp3 2.98 Mo Fichier MP3 02/07/2013 18:21 04 Salle.mp3 2.57 Mo Fichier MP3 02/07/2013 18:21 05 Imagine.mp3 2.83 Mo Fichier MP3 02/07/2013 18:21

Télécharger les fichiers sur Share Box

1. Cliquez sur Browse pour ouvrir une fenêtre d'explorateur sur votre bureau.

Transferer Parcourir big_buck_bunny_1080p_surr... (907MB) Envoyer Fermer

Rechercher un fichier.

1. Choisissez le fichier que vous souhaitez télécharger.

Choisir un fichier à télécharger Musique > Échantillons de musique Rechercher dans : Échantillons... Organiser ▼ Nouveau dossier Favoris Eureau Emplacements ré Téléchargements Bibliothèques Documents Images Musique Vidéos Groupe résidentiel Ordinateur W7-2 (Ci) Bibliothèque Musique Échantillons de musique Organiser par : Dossier Nom Artistes ayant parti.. Album N° T Kalimba Mr. Scruff Ninja Tuna 1 K Maid with the Flaxe.. Richard Stoltzman.. Fine Music, Vol 1 2 M Steep Away Bob Acri Bob Acri 3 SI Nom du fichier : Kalimba Tous les fichiers (*.*)

Choisir un fichier

1. L'écran de téléchargement apparaît, cliquez sur Send pour terminer le processus de téléchargement. Vous pouvez aussi cliquer sur l'icône Annuler pour annuler le téléchargement.

Transferer Parcourir Envoyer Fermer big_buck_bunny_1080p_surr... (907MB) ×

Terminer le téléchargement

Télécharger des fichiers

Cette section présente des informations de téléchargement d'un fichier vers votre serveur en utilisant la fonction Share Box.

1. Connectez-vous dans le serveur Share Box, voir Accès à la Zone de partage.
2. Dans Dossiers, choisissez le dossier source contenant les fichiers à télécharger.
3. Dans la liste de fichiers, choisissez le fichier source.
4. Dans le menu principal, choisissez Télécharger pour commencer le téléchargement.

Le téléchargement commence et le fichier se télécharge vers le dossier choisi de votre PC.

Parent Retraîchir Vignettes Transferer Nv Rép Télécharger Renommer Copier Déplacer Supprimer Déconn. disk /iTunes Réopertoires disk contents ITunes Nom du fichier Taille Type Modifié le 02 I Believe.mp3 2.72 Mo Fichier AP3 02/07/2013 18:21 03 White Christmas.mp3 2.98 Mo Fichier AP3 02/07/2013 18:21 04 Smile.mp3 2.57 Mo Fichier AP3 02/07/2013 18:21 05 Imagine.mp3 2.81 Mo Fichier AP3 02/07/2013 18:21 Details Recherche Nom : 02 I Believe.mp3 Taille : 2.72 Mo Type : Fichier MP3 Modif. le : 02/07/2013 18:21 Télécharger 02 I Believe.mp3

Terminer le processus de téléchargement

Serveur média

Paramétrer Serveur Média

La fonction Serveur média offre l'accès à votre bibliothèque multimédia. La bibliothèque se situe sur le dossier «Disque» sur l'OMNINAS. Une fois activée, tous les clients du même sous-réseau peuvent accéder et utiliser les multimédias.

Pour activer Serveur média:

1. Dans Serveur média, cliquez sur l'onglet Serveur média.
2. Dans l'option Serveur média choisissez Démarrer pour activer la fonction Serveur média.
3. Cliquez sur Sauvegarder pour terminer le réglage.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Serveur multimédia Serveur iTunes Une fois que le serveur multimédia DLNA est démarré, tous les clients multimédias du même sous réseau peuvent lire les fichiers multimédias dans le dossier "disk" de l'OMNINAS Serveur multimédia: Démarrer Arrêler Sauvegarder Rescanner Go To Media Box

Paramétrer Serveur média

1. Cliquez sur Media Box pour ouvrir une fenêtre de navigateur et afficher votre Serveur média actif OMNINAS.

OMNINAS Media Box VITÉO MUSIQUE PHOTO PARAMÈTRES Paramètres État État Installation Partage Twonky Server at naskd22 Version : 7.2.2 Regroupement Vidéos: 0 Chansons: 4 Photos: 0 Paramètres avancés État de l'activité: Pas en diffusion Services en lignes Etat détaillé Afficher

Serveur média sur Twonky Server

Remarque :

Avant de commencer, assurez-vous que le port 9010 est ouvert et a été envoyé à votre routeur avant d'activer le service Twonky.

Pour désactiver Serveur média:

1. Dans Serveur média, cliquez sur l'onglet Serveur média.
2. Dans l'option Serveur média choisissez Arrêter pour désactiver la fonction Serveur média.
3. Cliquez sur Sauvegarder pour terminer le réglage.

Twonky Server

Un Twonky server offre des produits de consommation, des jeux pour consoles, des smartphones, et autres appareils activés DLNA- avec accès au réseau à ce type de contenu comme les photos, la musique et les vidéos avec un réseau. Il fonctionne comme un opérateur de réseau, en cataloguant centralement les contenus stockés sur les appareils connectés au réseau. Il rend l'accès aux contenus plus simple et plus pratique. Il existe aussi une autre application, Twonky Beam, qui rend portable le contenu des smartphones, tablettes et autres appareils mobiles.

Ce document décrit la configuration de cette nouvelle fonctionnalité de Twonky server et montre de plus simples utilisations.

Pour lancer le Twonky server:

1. Dans le Serveur média, cliquez sur Media Box pour ouvrir une fenêtre de navigateur et afficher le Media Box server d'OMNINAS.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Serveur multimédia Serveur iTunes Une fois que le serveur multimédia DLNA est démarré, tous les clients multimédias du même sous réseau peuvent lire les fichiers multimédias dans le dossier "discit" de l'OMNINAS Serveur multimédia Démarrer Arrêter Sauvegarder Rescanner Go To Media Box

Paramétrer Serveur média

1. Media Box server s'affiche comme indiqué sur l'image suivante.
2. Media Box d'OMNINAS offre des menus de visionnage de votre vidéo, musique et bibliothèque de photos.

OMNINAS Media Box VITÉO MUSIQUE PHOTO PARAMÈTRES Paramètres État État Installation Partage Regroupement Paramètres avancés Services en lignes Twonky Server at naskd22 Version: 7.2.2 Vidéos: 0 Chansons: 4 Photos: 0 État de l'activité: Fas en diffusion État détaillé Aflicher

Serveur média sur Twonky Server

Pour visionner votre bibliothèque vidéo:

1. A partir de l'écran d'accueil, cliquez sur le menu Vidéo.
2. A partir de la partie gauche de l'écran, cliquez sur le menu myTwonky pour visionner votre bibliothèque.
3. A partir de la partie gauche de l'écran, cliquez sur le menu Playlists pour visionner vos fichiers de listes d'écoute définis.

Pour visionner votre le menu de musique:

1. A partir de l'écran d'accueil, cliquez sur le menu Musique.
2. A partir de la partie gauche de l'écran, cliquez sur le menu myTwonky pour visionner votre bibliothèque.
3. A partir de la partie gauche de l'écran, cliquez sur le menu Playlists pour visionner vos fichiers de listes d'écoute définis.

Pour visionner votre bibliothèque de photos:

1. A partir de l'écran d'accueil, cliquez sur le menu Photo.\
2. A partir de la partie gauche de l'écran, cliquez sur le menu myTwonky pour visionner votre bibliothèque.
3. A partir de la partie gauche de l'écran, cliquez sur le menu Slideshow pour visionner vos fichiers de listes d'écoute définis.

Configurer les paramètres Twonky

Le menu des paramètres vous permet de visionner l'état de Media Box, de configurer les paramètres de réglage, de configurer les paramètres de partage, d'activer la fonction agregée, et de configurer les paramètres avancés de serveur.

A partir de l'écran d'accueil, cliquez sur le menu Paramètres -> Paramètres avancés.

L'écran de l'écran s'affiche. A partir du menu de paramètres d'état, vous pouvez voir les statistiques de bibliothèque de myTwonky, votre profil connecté, et les informations détaillées du matériel.

OMNINAS Media Box VITÉO MUSIQUE PHOTO PARAMÈTRES Paramètres État État Installation Partage Twonky Server at naskd22 Version : 7.2.2 Regroupement Vidéos: 0 Chansons: 4 Photos: 0 Paramètres avancés État de l'activité: Pas en diffusion Services en lignes Etat détaillé Afficher

Etat de Media Box

Pour configurer le réglage:

1. A partir de l'écran d'accueil, cliquez sur le menu Paramètres -> Paramètres avancés. A partir du menu de paramètres avancés, vous pouvez sécuriser les pages de réglage, synchroniser la bibliothèque multimédia, compiler les dossiers, paramétrer des intervalles de scan des médias, et activer la fonction de redémarrage.

OMNINAS Tour Only Private Cloud Media Box VIDÉO MUSIQUE PHOTO PARAMÈTRES Paramètres État Installation Partage Regroupement Paramètres avancés Services en lignes Installation Nom du serveur Twonky Server at naskd22 Pour vous assurer que votre lecteur multimédia affiche le nom de serveur correct, seuis les caractères suivants sont recommandés : letres, chiffres, espaces, points et/ou virgules. Langue Utilisé pour les paramètres et l'arborescence de navigation Francais Arborescence de navigation Afficher

Paramètres de réglage de Media Box

Pour configurer le partage:

1. A partir de l'écran d'accueil, cliquez sur le menu Paramètres -> Partage.

A partir des dossiers partagés, vous pouvez choisir un serveur supplémentaire dans votre réseau pour le rendre disponible à travers votre bibliothèque, activer le partage de nouveaux médias, et voir la liste des serveurs agrégés de votre réseau qui sont aussi synchronisés avec votre Media Box.

OMNINAS Media Box VITÉO MUSIQUE PHOTO PARAMÈTRES Paramètres Partage État Installation Partage Regroupement Paramètres avancés Dossiers partagés Services en lignes Le contenu multimédia des dossiers ci-dessous sera à la disposition des autres appareils de votre réseau. Vous pouvez limiter les types de contenu multimédia pouvant être partagés dans chaque dossier. Si vous enlevez le crochet dans la case à gauche, vous interdisez l'accès au contenu multimédia de ce dossier. Si un autre serveur de votre réseau a été configuré pour afficher le contenu multimédia de tous les serveurs en une collection, vous pouvez cocher la case à droite afin que le contenu multimédia de ce dossier soit disponible pour un regroupement. Si vous désirez des informations supplémentaires sur cette fonction, allez sur le menu de regroupement. ✓ /disk Tous les types de contenus ▼ Parcourir □ Disponible pour un regroupement ✓ /Private Tous les types de contenus ▼ Parcourir □ Disponible pour un regroupement ✓ Tous les types de contenus ▼ Parcourir □ Disponible pour un regroupement Ajouter un nouveau dossier

Paramètres de partage de Media Box

Pour activer le Regroupement:

1. A partir de l'écran d'accueil, cliquez sur le menu Paramètres -> Regroupement. A partir du menu Agrégation, vous pouvez activer la collection de médias à partir d'autres Twonky Servers dans votre réseau. Il existe trois types de modes de collection des médias: Ignorer (par défaut), Regrouper, et CopieAuto

OMININASTour Own Private Cloud Media Box

VIDÉO

MUSIQUE


PARAMÈTRES

Paramètres

État

installation

Parlage

Regroupement

Paramètres avancés

Services en lignes

Regroupement

Lorsque le regroupement est activé. Twonky Server recueille des informations de tout autre serveur utilisant Twonky Server ou le lecteur Windows Media et présente tous les contenus multimédias de votre réseau sur un affichage complet. Cette fonction élimine le besoin d'allemer entre différents serveurs lors de la recherche d'éléments multimédia spécifiques. Twonky Server masque automatiquement les doublons.

Activer le regroupement

Mode de regroupement

Jacquer

Mode par défaut pour les nouveaux serveurs.

- Ignorer

Ne rien faire avec un serveur nouvellement découvert.

○ Rogrouper

Enumérer tous les éléments de contenu regroupés dans l'arborescence de navigation du serveur de regroupement sans copier les fichiers.

CopieAuto

Crée des copies d'éléments de contenu se trouvant dans d'autres serveurs, qui sont ensuite enregistrées sur cet appareil afin que ces fichiers multimédias soient disponibles même lorsque le serveur d'origine n'est pas sur le réseau.

Recommandé pour

Utilisateurs désirant définir différents paramètres pour chaque serveur de leur réseau

Utilisateurs ayant plusieurs serveurs, étant toujours connectés et disponibles sur le réseau.

Utilisateurs ayant des serveurs pouvant temporairement quitter le réseau, notamment un serveur sur un ordinateur portable ou sur un téléphone mobile. Grâce à cette option, les utilisateurs Twonky Mobile peuvent automatiquement copier des photos, des vidéos et de la musique de leur appareil Apple ou Android sur leur serveur domestique.

Agrégation de Media Box

MODE DESCRIPTION
IGNORER(PAR DÉFAUT)	CHOISISSEZ CECI POUR NE RIEN FAIRE AVEC LES SERVEURS RÉCEMMENT DÉCOUVERTS.
REGROUPER	CHOISISSEZ CECI POUR LISTER TOUS LES CONTENUS AGRÉGES SANS COPIER LES FICHIERS.
COPIEAUTO	CHOISISSEZ CECI POUR COPIER TOUS LES CONTENUS SUR VOTRE OMNINAS À PARTIR DES SERVEURS RÉCEMMENT DÉCOUVERTS.

Pour configurer les Paramètres avancés:

1. A partir de l'écran d'accueil, cliquez sur le menu Paramètres -> Paramètres avancés. L'écran d'Avancé s'affiche. A partir du menu de paramètres avancés, vous pouvez sécuriser les pages de réglage, synchroniser la bibliothèque multimédia, compiler les dossiers, paramétrer des intervalles de scan des médias, et activer la fonction de redémarrage.

OMNINAS Media Box VITÉO MUSIQUE PHOTO PARAMÈTRES Paramètres avancés État Installation Partage Regroupement Paramètres avancés Services en lignes Paramètres de serveur protégés Vous pouvez protéger les pages de paramètres de Twonky Server, ainsi que l'accès aux synchronisations, à l'aide d'un nom d'utilisateur et d'un mot de passe. Nom d'utilisateur Mot de passe Améliorer mon expérience Dossiers de compilation Intervalle de nouvelle analyse Redémarrer lors de changements réseau Journalisation Maintenance du serveur Afficher Afficher Afficher Afficher

Paramètres avancés de réglage de Media Box

MODE DESCRIPTION
compte myTwonky.com Utilisez cette fonction pour vous déconnecter de Media Box.
Améliorer mon expérience	Activez cette option pour autoriser le partage des informations avec Twonky.
Dossiers de compilation	Utilisez cette fonction pour choisir les dossiers à définir comme échantillons de compilation de musique.
Intervalle de nouvelle analyse	Utilisez cette fonction pour paramétrer le comportement du rescan du nouveau contenu. Choisissez la valeur 0 pour désactiver le rescan. Paramétrez la valeur (en minutes) en une valeur positive pour définir la période d'espace entre les scans. Paramétrez la valeur à -1 pour activer la détection automatique du nouveau contenu.
Redémarrer lors de changements réseau	Utilisez cette fonction pour activer ou désactiver le démarrage dynamique du serveur quand des modifications de paramètres NIC se produisent.
Journalisation	Utilisez cette fonction pour activer la connexion à Media Box. Cliquez sur View Log File pour consulter le journal d'activité. Cliquez sur Clear Log File pour effacer le journal d'activité.
Maintenance du serveur	Utilisez cette fonction pour redémarrer le serveur, rescanner le contenu des dossiers, remettre à zéro par défaut ou effacer le cache.

1. Cliquez sur Enregistrer les modifications pour sauvegarder les paramètres de la nouvelle configuration. Ou cliquez sur Annuler pour effacer les paramètres sans sauvegarder.

Serveur iTunes

Le service offre l'accès au dossier iTunes sur OMNINAS. En activant cette fonction, les clients d'un même sous-réseau peuvent accéder au contenu avec l'application iTunes sur leur ordinateur.

1. Dans Paramètres, choisissez l'onglet Serveur iTunes puis cliquez sur on pour activer le service de serveur de iTunes.

Sélectionnez off pour désactiver le service.

1. Cliquez sur Save pour conserver les modifications.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Serveur multimédia Serveur iTunes Une fois que le serveur iTunes est démaré, tous les clients iTunes du même sous réseau peuvent lire les fichiers multimédias dans le dossier "iTunes" de l'OMNINAS Serveur iTunes: Démarrer Arrôtor Auto rescan: Jamais Remarque 1: Si "Auto Rescan" est désactivé, cliquez sur "Rescan" dans la page internet pour synchroniser les données après avoir copié les fichiers multimédia dans le dossier "iTunes". Remarque 2: Si "Auto Rescan" est active, le mode économie d'énergie ne peut plus. être activé. Sauvegarder Rescanner

Réglage du serveur iTunes

1. Sur votre ordinateur, ouvrez l'application iTunes.

OMNINAS est disponible dans la bibliothèque partagée.

1. Cliquez sur votre appareil OMNINAS. Dans la liste de choix, choisissez un fichier à lire.

OMNINAS pour Android

L'application OMNINAS pour Android vous dote d'un accès WAN ou LAN à votre périphérique OMNINAS. Pour commencer à utiliser cette fonction, téléchargez l'application et établissez une connexion à votre périphérique.

Installation de l'application

L'application OMNINAS est disponible pour être téléchargée depuis le marketplace de Google Play. Sélectionnez Google Play et recherchez l'OMNINAS. En téléchargeant l'application, vous pouvez avoir accès à vos fichiers multimédias partagés directement via votre téléphone Android.

Remarque :

Avant de pouvoir accéder à l'application Android, vous devrez configurer la Zone de partage dans votre OMNINAS et ajouter au moins un profil d'utilisateur.

Vue d'ensemble

Il est possible d'accéder à Aide et À propos de à partir de l'écran principal de connexion de l'application OMNINAS. Un fonction Vider le cache est également disponible à partir de cet écran.

Remarque :

la disponibilité de ces menus varient d'un périphérique à l'autre.

1. Cliquez sur OMNINAS sur l'écran de votre périphérique.

Sélection de l'OMNINAS

L'écran de connexion apparaît.

WAN Hostname .omninas.net LAN

Affichage du menu connexion

1. Appuyez sur le bouton Menu de votre périphérique pour faire apparaître l'écran suivant.

WAN .omninas.net cloud-test.omninas.net LAN Alde À propos Nettoyer le cache

Affichage du menu Aide

1. Cliquez sur un choix du menu pour ouvrir l'information correspondante.

Aide : affiche la documentation d'aide de l'application OMNINAS (format texte).

À propos de : affiche le numéro de version et les informations relatives à la licence de l'application.

Vider le cache : vide le cache accumulé du logiciel.

Connexion d'un OMNINAS

Vous pouvez vous connecter à votre OMNINAS en utilisant l'une des deux options suivantes : WAN ou LAN. WAN utilise la configuration DDNS pour établir une connexion. LAN nécessite que l'OMNINAS soit dans le même sous-réseau que votre connexion actuelle.

Ajouter un périphérique WAN

1. Cliquez sur OMNINAS sur l'écran de votre périphérique.

Sélection de l'OMNINAS

L'écran de connexion apparaît.

WAN Hostname .omninas.net LAN

Écran de connexion WAN

1. Dans WAN, cliquez sur le cadre ouvert et entrez le nom du serveur. Il s'agit du nom d'hôte tel que défini dans la Zone de partage.

2. Cliquez sur l'icône pour ajouter le périphérique.

3. L'écran de connexion apparaît. Entrez le nom d'utilisateur et le mot de passe tels que définis dans le Partage.
4. Cliquez sur Connexion pour continuer ou sur Annuler pour revenir au menu précédent.

WAN eileen .omninas.net eil Connexion Nom d'utilisateur test Mot de passe ...... Connexion Annuler

Connexion WAN

La connexion LAN est établie. Votre appareil est connecté à distance avec votre téléphone Android. Voir menus principaux.

Ajouter un périphérique LAN

Remarque :

Pour ajouter un périphérique LAN via l'application, vous devez connecter votre OMNINAS en utilisant un commutateur ou un routeur. Se reporter à Connecter à un commutateur ou un routeur.

1. Cliquez sur OMNINAS sur votre écran.

Sélection de l'OMNINAS

L'écran de connexion apparaît.

WAN .omninas.net cloud-test.omninas.net LAN OMNINAS-3AD5E2 OMNINAS-41464f OMNINAS-41465A

Écran de connexion LAN

1. Dans LAN, sélectionnez un périphérique dans la liste disponible. Il s'agit du nom d'hôte tel que défini dans Paramètres.
2. L'écran de connexion apparaît. Entrez le nom d'utilisateur et le mot de passe tels que définis dans le Partage.
3. Cliquez sur Connexion pour continuer ou sur Annuler pour revenir au menu précédent.

WAN eileen .omninas.net eil Connexion Nom d'utilisateur test Mot de passe .......... Connexion Annuler

connexion LAN

La connexion LAN est établie. Votre périphérique est connecté à distance à votre téléphone Android. Se reporter à Menus principaux.

Menus principaux

Parmi les fonctions sur l'écran principal Liste des NAS figurent les suivantes : Page précédente, Téléchargement, Modifier, Ajouter un dossier et Sélectionner.

4:58 PM ↓ NAS COPYDATA Computex Eileen ForPLX HDL-CF-utilities

Écran principal Liste des NAS

Fonctions de l'écran principal Liste des NAS

ICÔNE ÉLÉMENT DESCRIPTION
	Page précédente Permet d'accéder à la page précédente.
	Télécharger Permet d'accéder au téléchargement.
	Modifier Permet d'accéder à la modification des fonctions des outils d'édition.
	Ajouter un dossier Permet d'accéder à l'ajout de dossier.
	Sélectionner Permet la sélection de fichiers ou de dossiers.

Fichiers document

Pour ouvrir tout fichier document :

1. Sur l'écran principal Liste des NAS, cliquez sur Document.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour l'afficher automatiquement.

/doc test ↓ NAS 1-1.ppt 2011_1021_1604_06.jpg HDL-CE_画面で見るマニュアル.p Multimedia SOC Comparison.xls ex001 spring(1) xls

Ouverture de fichiers document

Fichiers photo

Pour ouvrir des fichiers photo :

1. Sur l'écran principal Liste des NAS, cliquez sur Photo.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour l'afficher automatiquement.

/Photo/ 4-Aton-LanSetting.jpg 5-Aton-ShutdownReboot.jpg 534516608_02beed79d7.jpg 6-Aton-DiskManager.jpg 7-Aton-Users.jpg

Ouverture de fichiers Photo

Publication sur Facebook

Pour publier une photo sur Facebook :

Remarque :

Il est nécessaire de disposer d'un compte Facebook.

1. Cliquez et restez appuyé sur un fichier photo.

/Photo 4-Aton-LanSetting.jpg 5-Aton-ShutdownReboot.jpg 534516608_02beed79d7.jpg 6-Aton-DiskManager.jpg 7-Aton-Users.jpg

Sélection d'un fichier photo

1. Un écran apparaît.
2. Cliquez sur Partager sur Facebook pour ouvrir l'écran de connexion de Facebook.

/contents {www.scenetime.com}Alphas. Menu Partager par e-mail Partager sur Facebook

Partage d'un fichier photo

1. Connectez-vous sur votre compte Facebook pour continuer.

Remarque :

La fonction de partage Facebook s'installe automatiquement sur Facebook si elle n'est pas déjà installée.

Facebook facebook Connectez-vous pour utiliser votre compte Facebook avec Remote Link 2 for CE. Utilisez Facebook pour Android et naviguez plus rapidement. Adresse électronique ou téléphone Mot de passe Connexion

Connexion à Facebook

1. Après vous être correctement connecté, votre photo est publiée sur Facebook.

Fichiers vidéo

Pour ouvrir des fichiers vidéo :

1. Sur l'écran principal Liste des NAS, cliquez sur Vidéo.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour le lire automatiquement.

/android video/MPEG4-SP ↓ NAS Bird_On_Aware_SQCIF_5fps_mp_ 52k_amr-nb_12k.mp4

Ouverture de fichiers vidéo

Fichiers de musique

Pour ouvrir des fichiers de musique :

1. Sur l'écran principal Liste des NAS, cliquez sur iTunes.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour le lire automatiquement.

Ouverture de fichiers de musique

BT

Les fichiers BT sont disponibles uniquement après leur téléchargement.

Pour ouvrir Torrents:

1. Dans la liste NAS du menu principal, tapez sur Torrents.
2. Tapez sur n'importe quel sous-dossier à consulter. Ouvrez-le.
3. Tapez sur un fichier pour le lire.

/BT/ NAS Local A_Morte_do_Demonio_Bluray_Ray.8695065 TPB.torrent Ajahm_Brahm_s_Dhamma_Talks.86935835 PB.torrent Chiodos.8694517.TPB.torrent Disney_Shorts_-_1930_s_- _Set_1of4.8597535.TPB.torrent FUZZION_BEAT_FEAT._RICKY_LOPEZ_- _ERES_CASADA.mp3.8695069.TPB.torrent NEW_3BALL_JULY_2013.... _FUZZION_BEAT_- _ERES_CASADA_(FULL_HD_VIDE.8695032.T PB.torrent

Ouverture de Torrents

Accéder à un dossier privé

1. Ouvrez l'écran de connexion et choisissez l'appareil NAS.
2. Tapez sur le dossier privé de la liste pour l'ouvrir.
3. Tapez sur un fichier dans le dossier privé pour y accéder.

Accéder à un dossier privé

Remarque :

Vous devez créer le dossier et assigner les permissions de sécurité de l'interface web avant d'accéder au dossier depuis l'application du mobile.

Chapitre 5

OMNINAS pour iOS

L'application OMNINAS pour iPhone vous permet d'accéder à votre périphérique OMNINAS Cliquez sur cette application pour accéder à l'écran principal Liste des NAS. Parmi les fonctions présentes sur cet écran figurent À propos de, Aide, Avancé, Lien local et Lien distant.

L'application OMNINAS peut être téléchargée sur votre iPhone, depuis App Store. Sélectionnez l'application OMNINAS et suivez les instructions pour télécharger l'application.

Remarque :

Avant de pouvoir accéder à l'application iOS, vous devrez configurer la Zone de partage dans votre OMNINAS et ajouter au moins un profil d'utilisateur.

Menus principaux

Cette section présente les éléments du menu de l'application OMNINAS pour un périphérique iOS.

Liste NAS NAS cloud-test

Écran principal Liste des NAS - Connexion à distance

Fonctions de l'écran principal Liste des NAS

ICÔNE ÉLÉMENT DESCRIPTION
	À propos de Fournit des informations sur la version et la licence.
	Aide Fournit des informations générales sur les fonctions de l'OMNINAS.
	Avancé Permet de modifier les paramètres de configuration manuelle.
	Lien local	Permet de se connecter à des périphériques situés dans le même sous-ré-seau que votre périphérique intelligent.
	Lien distant	Permet de se connecter à des périphériques en utilisant une connexion à dis-tance (le service Zone de partage doit être activé).

Connexion à votre OMNINAS Ajout d'un périphérique distant

Pour modifier les paramètres de la configuration du lien distant, sur l'écran principal Liste des NAS :

1. Cliquez sur Lien distant au bas de l'écran.
2. Dans Mon NAS, entrez le nom d'hôte tel qu'enregistré dans les services Zone de partage.
3. Nom d'utilisateur/Mot de passe : nom/mot de passe enregistrés comme profil d'utilisateur défini.
4. Entrez le nom d'utilisateur et le mot de passe, le nom d'utilisateur et le mot de passe enregistré pour un profil d'utilisateur défini.
5. Cliquez sur Terminé pour ajouter le périphérique. Vous pouvez Annuler pour retourner à la liste des NAS.

Annuler ShareBox config. Nom connexion Nom d'utilisateur Mot de passe A Z E R T Y U I O P Q S D F G H J K L M W X C V B N ' 123 espace retour

Ajout d'un périphérique distant

Le périphérique distant ajouté apparaît dans la liste des NAS.

Liste NAS NAS cloud-test

Connexions à distance disponibles

Ajout d'un périphérique local

Remarque :

Pour ajouter un périphérique local via l'application, vous devez connecter votre OMNINAS en utilisant un commutateur ou un routeur. Se reporter à Connecter à un commutateur ou un routeur.

Pour modifier les paramètres de la configuration automatique, sur l'écran principal Liste des NAS : Vous pouvez établir la connexion à votre OMNINAS par WAN ou LAN. L'option LAN fournit une liste des périphériques disponibles dans le même sous-réseau que celui de votre périphérique intelligent actuel.

1. Cliquez sur Lien local 📁 au bas de l'écran.
2. L'écran de Configuration automatique apparaît. Sélectionnez un périphérique disponible.

Configuration automatiq... OK Sélection de la connexion NAS OMNINAS-3AD5E2 OMNINAS-41465A OMNINAS-41464f OMNINAS-Test

Sélection d'une connexion locale

1. Dans la fenêtre contextuelle de connexion, entrez le nom d'utilisateur et le mot de passe tels que définis dans le partage.

Écran de connexion locale

Si la connexion est établie, une coche apparaît à côté du périphérique sélectionné.

Configuration automatiq... OK Sélection de la connexion NAS OMNINAS-3AD5E2 OMNINAS-41465A OMNINAS-41464f OMNINAS-Test ✓

Connexion réussie

1. Cliquez sur Terminé pour continuer.

La nouvelle connexion apparaît dans la liste sous les périphériques NAS disponibles.

Liste NAS NAS OMNINAS-Test

Connexions locales disponibles

Configuration

Pour modifier les paramètres de la configuration manuelle, sur l'écran principal Liste des NAS :

1. Cliquez sur Avancé en bas de l'écran.
2. Entrez l'information nécessaire.
3. Cliquez sur Terminé et sur OK pour terminer les modifications ou sur Annuler pour retourner à la Liste des NAS.

Annuler Configuration... OK Nom de la connèe... Nom d'utilisateur Mot de passe A Z E R T Y U I O P Q S D F G H J K L M W X C V B N 123 espace retour

Modification des paramètres de configuration manuelle

Ouverture de fichiers document

Pour ouvrir tout fichier document :

1. Sur l'écran principal Liste des NAS, cliquez sur un fichier document.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour l'afficher automatiquement.

doc test 1-1.ppt 2011-02-16 18:19:59 854 KB 2011_1021_1604_06.jpg 2011-10-21 16:04:56 286 KB HDL-CE_画面で見るマニュアル.pdf 2011-06-08 15:38:20 5.2 MB Multimedia SOC Comparison.xls 2007-05-14 08:45:18 36 KB ex001_spring(1).xls 2011-02-16 18:37:57 34 KB w002_taipei.doc 2011-02-16 18:39:59 268 KB

Ouverture d'un fichier document

Remarque :

En cliquant sur Modifier, vous pouvez accéder aux fonctions Renommer, Copier, Déplacer et Télécharger.

Visualisation de fichiers film

Pour ouvrir tout fichier film ou vidéo :

1. Sur l'écran principal Liste des NAS, cliquez sur un fichier vidéo.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour le lire automatiquement.
4. Cliquez sur Terminé pour revenir au menu.

Video 2012-06-04 11:27:35 4 KB 《冰原展隐记4 风魂漂移 Ice Age 4》鼠蛮特的創世紀之章.mp4 2012-06-04 11:27:52 4 KB 2012_0604_1200_32.jpg 2012-06-04 12:00:42 618 KB Product Video.avi 2012-05-29 11:51:42 8.1 MB Product Video.mp4 2012-06-04 10:09:26 48.6 MB big_buck_bunny_1080p_surround.avi 2011-05-19 17:53:18 885.6 MB big_buck_bunny_1080p_surround.mp4 2012-06-04 10:08:36 271.2 MB 【Rio 里納大冒險】歡樂嘉年學 邀您一起來共舞.mp4 2012-06-01 14:35:36 77.1 MB 【冰原星險記4 风魂漂移 Ice Age 4】鼠蛮特的創世紀之章.mp4 2012-06-01 14:38:48 59.1 MB

Ouverture de fichiers film

Remarque :

En cliquant sur Modifier, vous pouvez accéder aux fonctions Renommer, Copier, Déplacer et Télécharger.

Visualisation de fichiers photo

Pour ouvrir tout fichier photo :

1. Sur l'écran principal Liste des NAS, cliquez sur le fichier principal Images.
2. Cliquez sur un sous-dossier pour afficher les fichiers si nécessaire.
3. Cliquez sur un fichier pour visualiser automatiquement les photos, une par une.
4. Cliquez sur Voir tout pour visualiser toutes les photos. Cliquez sur Terminé pour visualiser les photos une par une.
5. Cliquez sur le nom du fichier sur l'écran supérieur gauche pour revenir au dossier de fichiers.
6. Cliquez sur la barre oblique [/ ] pour revenir à la Liste des NAS.

Publication sur Facebook

Pour publier une photo sur Facebook :

Remarque :

Il est nécessaire de disposer d'un compte Facebook.

1. Sur l'écran Liste des NAS, sélectionnez votre périphérique et cliquez pour vous connecter.
2. Cliquez sur Modifier sur l'écran supérieur. Une icône entourée de rouge apparaît à côté de chaque fichier photo. Sélectionnez et cliquez sur un fichier photo.
3. Sélectionnez l'image à utiliser.
4. Un écran de menu s'ouvre, cliquez sur Partager.

contents 2010-11-02 22:00:24 16-Aton-BT.jpg Renommer Copier Déplacer Télécharger Partager Annuler

Partage de photos

1. Cliquez sur Facebook.

contents 2010-11-02 22:00:24 16-Aton-BT.jpg 2010-11-03 09:49:02 17-Aton-DynDNS.jpg 2010-11-03 09:51:00 18-Aton-DateTime.jpg 2010-11-03 09:50:24 19-Aton-ConfigBakup.jpg 2010-11-03 09:49:45 103 KB 123 KB 112 KB 121 KB 111 KB Partager Email Facebook Annuler

Partage d'une photo sur Facebook

1. Connectez-vous sur Facebook si vous y êtes invité.

Remarque :

La fonction de partage de Facebook s'installe automatiquement sur Facebook si elle n'est pas déjà installée.

1. Votre photo est publiée sur Facebook.

Accéder à un dossier privé

1. Ouvrez la liste NAS de l'écran de connexion et choisissez l'appareil NAS.
2. Tapez sur le dossier privé de la liste pour l'ouvrir.
3. Tapez sur un fichier dans le dossier privé pour y accéder.

Liste NAS disk 2013-07-02 18:02:35 34 B > Private 2013-07-03 11:16:38 6 B > Secret 2013-07-03 11:16:56 6 B >

Accéder à un dossier privé

Remarque :

Vous devez créer le dossier et assigner les permissions de sécurité de l'interface web avant d'accéder au dossier depuis l'application du mobile.

Chapitre 6

Résolution des problèmes

Résolution des problèmes

En cas de problèmes d'interface ou de matériel, les informations suivantes sont fournies pour vous aider à résoudre la plupart d'entre eux.

Des ressources et des informations supplémentaires sont également disponibles pour les utilisateurs sur le site Web suivant. N'hésitez pas à utiliser ces ressources et à contacter le personnel d'assistance de Shuttle si nécessaire.

Site Web de l'OMNINAS : http://global.shuttle.com/main/index

Q

J'ai oublié le nom d'utilisateur et le mot de passe de l'administrateur.

A

• Utilisez une longue épingle fine pour appuyer sur le bouton de réinitialisation à l'arrière du périphérique NAS. Se reporter à Redémarrer le système.
• Utilisez le nom d'utilisateur par défaut (admin) /mot de passe par défaut (pas de mot de passe) pour entrer en mode administrateur.

Q

Je ne peux pas trouver le périphérique NAS après la configuration.

A

Effectuer ce qui suit :

1. Débranchez le câble LAN puis reconnectez-le. Passez à l'étape 2 si le problème n'est pas résolu.
2. Établissez les paramètres TCP/IP de votre PC sur DHCP pour obtenir une adresse IP automatique.
3. Appuyez sur le bouton d'alimentation pendant quatre (4) secondes pour arrêter le périphérique NAS. Attendez que le système s'arrête complètement (10 secondes), puis appuyez de nouveau sur le bouton d'alimentation pour réinitialiser l'OMNINAS.
   Cette procédure devrait vous permettre de définir l'OMNINAS et votre PC sur le même groupe de réseau.

Q

Mon NAS s'est arrêté de manière inattendue. Que se passe-t-il ?

A

1. Assurez-vous que le périphérique NAS est situé dans un espace bien aéré, le périphérique NAS s'arrêtera lorsque la température du HDD est supérieure à 62 °C.
2. Assurez-vous que le ventilateur du dispositif NAS fonctionne toujours. Le ventilateur est conçu pour fonctionner avec plus de puissance si la température augmente.
3. Le périphérique NAS ne prend pas en charge les anciens HDD non équipés d'un contrôleur de température INTELLIGENT. (contrôleur de température INTELLIGENT requis).

Q

Je crois que mon port USB n'a pas bien fonctionné. Qu'est-ce que je peux faire ?

A

Assurez-vous que la consommation d'énergie des périphériques/concentrateurs USB ne dépasse pas la limite maximale spécifiée. Si nécessaire, fournissez une alimentation externe en cas de lecteur USB qui exige plus de puissance.

Q

Je ne peux pas entrer dans la page d'administration.

A

1. Assurez-vous que le profil administrateur n'est pas en cours d'utilisation.
2. Déconnectez-vous du profil administrateur ou débranchez temporairement le câble LAN.
3. Attendez 10 minutes (tout accès préalable expire au bout de 10 minutes).
4. Reconnectez le câble LAN, puis essayez d'entrer à nouveau dans la page de l'administrateur.

Q

Je ne peux pas trouver mon périphérique NAS en utilisant l'utilitaire de recherche.

A

Après avoir vérifié la connexion et la configuration LAN sur le côté du PC/routeur, effectuez les vérifications suivantes :

1. Éteignez l'OMNINAS.
2. Retirez les deux HDD du périphérique NAS.
3. Mettez le périphérique NAS sous tension (le câble LAN doit être connecté au PC, au commutateur ou routeur DHCP).
4. Vérifiez l'état de la diode LED du bouton d'alimentation pour voir si le processus de démarrage est terminé (2\~5 minutes).
5. Exécutez le programme Utilitaire de recherche sur le système de votre PC. Exécutez une recherche pour vérifier votre OMNINAS.
6. Si rien n'est trouvé, c'est que le périphérique n'est pas détecté, redémarrez alors votre périphérique une nouvelle fois.
7. Si le périphérique n'est toujours pas détecté, reportez-vous à Comment puis-je ignorer l'étape de vérification de la configuration du réseau ? pour plus d'informations sur la résolution des problèmes.
8. Si le périphérique est détecté, sélectionnez le périphérique et cliquez sur Connecter.
9. Une fenêtre de navigation s'ouvre et une invite affiche les instructions pour ajouter des disques durs et arrêter le périphérique NAS.
10. Cliquez sur le bouton pour démarrer et assurez-vous que le périphérique NAS s'arrête et s'éteint complètement.
11. Réinstallez votre HDD dans les baies du lecteur.
12. Allumez le périphérique NAS et regardez s'il est détecté.
13. Si le périphérique n'est toujours pas détecté, veuillez contacter votre centre de services (http://global.shuttle.com/support/).

Q

Je ne peux pas mapper le lecteur réseau.

A

1. Utilisez la fonction de suppression du lecteur réseau pour nettoyer tout lecteur réseau en conflit ou inutilisé (dans la zone DOS, utilisez la commande net use * /delete pour nettoyer tous les lecteurs réseau)

OU

- Modifiez la lettre du lecteur assignée dans la fonction de mappage du lecteur réseau en cliquant sur la flèche vers le bas à côté de la lettre du lecteur pour ouvrir le menu déroulant.

OU

- Utilisez l'utilitaire de recherche pour nettoyer tous les lecteurs réseau.

1. Puis utilisez l'utilitaire de recherche pour reconnecter le(s) lecteur(s) réseau.

Q

Comment puis-je ignorer l'étape de vérification de la configuration du réseau ?

A

Pour simplifier le problème de détection de l'appareil NAS, effectuez les étapes suivantes pour dépanner votre appareil.

1. Éteignez votre périphérique.
2. Connectez directement le périphérique NAS à votre PC avec un câble LAN.
3. Retirez tous les HDD de votre périphérique NAS et allumez-le.
4. La diode LED du bouton d'alimentation du NAS clignote en continu (rouge) après une brève période (1 à 2 minutes).
5. Exécutez l'utilitaire de recherche sur le système de votre PC et exécutez une recherche du périphérique connecté.
   Si l'utilitaire n'est pas détecté, procédez de la manière suivante :
6. Ouvrez un navigateur pris en charge et saisissez l'adresse http://169.254.100.200 pour vous connecter directement à la page de l'administrateur du NAS.
7. Si aucune réponse n'est donnée, sur votre PC, ouvrez une fenêtre de dialogue de commande (DOS) et saisissez ce qui suit :
   ping 169.254.100.200
8. Si la commande ping renvoie un message de dépassement du délai de connexion, contactez votre distributeur pour plus d'aide concernant la résolution des problèmes.
9. Si la commande renvoie une réponse de connexion positive, ouvrez un autre navigateur et passez à l'étape 6.
10. Si le périphérique est détecté via le navigateur, mais non par l'utilitaire de recherche, réinstallez l'utilitaire de recherche et passez à l'étape 4.
11. Si le périphérique est détecté en utilisant l'utilitaire de recherche et le navigateur et que la page d'administration est accessible (l'accès au réseau n'est toujours pas disponible), vérifiez les paramètres de votre réseau et assurez-vous que votre PC et votre périphérique NAS sont sur le même réseau LAN.

Q

Impossible de se connecter à un accès à distance.

A

1. Paramétrage du routeur

- Assurez-vous que les paramètres du port de votre Zone de partage (3200\~6400) n'entrent pas en conflit avec les paramètres de votre routeur. Si les paramètres des ports sont en conflit, modifier le paramètre du port de votre Zone de partage.

- L'OMNINAS et le routeur n'ont pas plus d'une couche connectée entre eux.

1. Paramétrage de l'OMNINAS

- Assurez-vous que le nom d'hôte n'a pas encore été enregistré.

- Après une réinitialisation à la configuration d'usine, la Zone de partage et le compte partagé doivent être reconfigurés.

- Si le firmware est mis à jour ou que l'OMNINAS présente une soudaine perte de puissance, ré-enregistrez les paramètres de la Zone de partage pour assurer une connexion à distance.

- Si votre routeur ou modem câble/ADSL ont été éteints puis rallumés, ré-enregistrez les paramètres de la Zone de partage pour assurer une connexion à distance.

Q

"Une erreur de serveur s'est produite" lors de l'enregistrement de Share box.

A

L'erreur de serveur signifie que votre NAS ne parvient pas à se connecter au serveur Shuttle DDNS ou qu'il y a une erreur d'enregistrement et cela peut provenir de plusieurs raisons.

Quand vous voyez le message “Une erreur de serveur s’est produite”, veuillez choisir une des méthodes listées et suivez les procédures de dépannage.

[Méthode 1] Ceci correspond au nouvel utilisateur ou à ceux qui ont déjà sauvegardé les données NAS sur un autre disque.

Etape 1 : Allez sur la page Réinitialiser tous les réglages pour remettre à zéro votre configuration NAS et suivez les procédures de l'assistant pour terminer le réglage de Share Box.

OMNINAS Your Own Private Cloud Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Français Wi-Fi Réseau Date et heure Général À propos Journal Réinitialiser tous les réglages Mise à jour du firmware Serveur FTP Attention Si vous cliquez sur resett, toutes les données et les paramères seront supprimés. Veuillez assure que toutes les données ont été sauvegardées. Reset

Quand vous voyez le message “Une erreur de serveur s’est produite”, veuillez choisir une des méthodes listées et suivez les procédures de dépannage.

Paramètres pour la fenêtre de partage des données Share Box: Activé Désactivé Erreur: Le serveur a rencontré une erreur. Nom d'hôte: naskd22 .omninas.net Mot de passe: ...... Confirmer le mot de passe: ...... Port: 4321 Prise en charge du protocole UPnP: Oui Non Sauvegarder

Etape 2 : A l'étape 3, le système NAS vérifiera si votre connexion internet est prête. Veuillez vous assurer qu'elle est connectée pour l'enregistrement de Share Box.

Etape 3. Configurer OMNINAS Configurez un nom pour votre OMNINAS et enregistrez votre Share Box Nom OMNINAS naskd22 Le mot de passe doit contenir entre 6 et 16 caractères, il peut contenir des lettres capitales, des chiffres ou caractères spéciaux Statut de connexion Connecté Share Box http://naskd22.omninas.net 3200 Créer

Etape 3 : Share Box a été enregistrée avec succès à l'étape 3 de l'assistant.

Statut de configuration OMNINAS - Definir un nom pour l'OMNINAS qui sera utilisé dans le réseau local ✓ - Entrez un numéro de port disponible ✓ - Enregistrez votre Share Box ✓ Retour Suivant

[Méthode 2] Ceci correspond à l'utilisateur expérimenté qui a une formation technique.

Etape 1 : Ouvrez la boîte DOS et tapez "ping 8.8.8.8" pour vérifier la connexion Google DNS.

*Une connexion correcte doit avoir une capture d'écran comme celle ci-dessous.

Microsoft Windows [version 6.1.7601] Copyright 2009 Microsoft Corporation. Tous droits réservés. C:\Users\test>ping 8.8.8.8 Envoi d'une requête 'Ping' 8.8.8.8 avec 32 octets de données : Réponse de 8.8.8.8 : octets=32 temps=3 ms TTL=51 Réponse de 8.8.8.8 : octets=32 temps=2 ms TTL=51 Réponse de 8.8.8.8 : octets=32 temps=2 ms TTL=51 Réponse de 8.8.8.8 : octets=32 temps=3 ms TTL=51 Statistiques Ping pour 8.8.8.8: Paquets : envoyés = 4, reçus = 4, perdus = 0 (perte 0%), Durée approximative des boucles en millisecondes : Minimum = 2ms, Maximum = 3ms, Moyenne = 2ms C:\Users\test>

Etape 2 : Si vous ne voyez pas de capture d'écran similaire et uniquement des messages de durée expirée, veuillez arrêter et vérifier d'abord votre connexion internet.

Etape 3 : Entrez www.omninas.net dans le navigateur pour vérifier la connexion de serveur de Shuttle DDNS. Si la connexion est expirée, veuillez arrêter et vérifier avec votre FSI (Fournisseur de Service Internet) (ISP) au sujet du problème d'accès internet.

Etape 4 : Si vous accédez correctement, entrez le nom de l'utilisateur enregistré dans «Nom OMNINAS» pour commencer la connexion.

Etape 5 : Vous pouvez aussi entrer "ping XXXXXX.omninas.net" dans la boîte DOS pour vérifier si l'enregistrement fonctionne ou non.

Remarque :

Entrez votre nom enregistré à la place des XXXXXX.

*Si vous avez un retour avec le message suivant, cela signifie que votre enregistrement est terminée avec le serveur Shuttle DDNS.

C:\Users\test>ping nas-kd22.omninas.net Envoi d'une requête 'ping' sur nas-kd22.omninas.net [219.87.152.233] avec 32 oct ets de données : Réponse de 219.87.152.233 : octets=32 temps<1ms TTL=64 Réponse de 219.87.152.233 : octets=32 temps<1ms TTL=64 Réponse de 219.87.152.233 : octets=32 temps<1ms TTL=64 Réponse de 219.87.152.233 : octets=32 temps<1ms TTL=64 Statistiques Ping pour 219.87.152.233: Paquets : envoyés = 4, reçus = 4, perdus = 0 (perte 0%), Durée approximative des boucles en millisecondes : Minimum = 0ms, Maximum = 0ms, Moyenne = 0ms C:\Users\test>

Etape 6 : Si vous pouvez tester et trouver le serveur en étape 5 mais ne parvenez pas à vous connecter à Share Box en étape 4, il se peut que vous deviez vérifier l'assignement du numéro de port.

*Indiquez le numéro de port spécifique assigné à votre routeur, s'il y en a un.

Paramètres Stockage Partager USB Sauvegarde Téléchargement BT Share Box Serveur Média Paramètres pour la fenêtre de partage des données Share Box: ● Activé ○ Désactivé Terminé: Ce sont les informations DDNS les plus récentes. Nom d'hôte: naskd22 .omninas.net Mot de passe: ••••• Confirmer le mot de passe: ••••• Port: 4321 Prise en charge du protocole UPnP: ○ Oui ○ Non Sauvegarder

Etape 7 : Vous pouvez aussi envoyer un email à notre centre technique pour vérifier si votre compte a été enregistré avec succès dans le serveur Shuttle DDNS.

Etape 8 : Si vous avez toujours des problèmes d'enregistrement de Share box. Il se peut que vous deviez modifier le réglage de votre routeur ou travailler avec le gestionnaire de votre routeur séparément.

Voici quelques questions communes que vous devez vérifier:

1. Est-ce que votre routeur prend en charge UPnP?

2. Le réglage UPnP est-il activé pour NAS et pour le routeur?

3. Si aucun UPnP n'a été paramétré, avez-vous paramétré le transfert de port dans votre routeur avec le même numéro de port assigné à votre NAS?

Contrôle de l'environnement

Température du système

L'OMNINAS dispose d'une fonctionnalité intégrée pour le protéger des dommages dus à une surchauffe. Les critères suivants définissent une instance d'arrêt :

La température du système dépasse 65 °C (149 °F)

Paramètres du ventilateur du système

Par défaut, le ventilateur n'est pas activé dans des conditions de température normales, tel que cela est défini par la lecture de la température du HDD à partir de la fonction SMART du HDD. Les critères suivants représentent le comportement du ventilateur du système :

• Avec 54°C — Conditions normales et le ventilateur est arrêté
• De 55°C à 61°C — Le ventilateur fonctionne
• 62°C et plus — Le système s'arrête

Remarque :

Les autres modèles de HDDs ne prennent pas en charge SMART.
