| Caractéristiques Techniques | Détails |
|---|---|
| Résolution | 1280 x 720 pixels (HD) |
| Type de caméra | Caméra IP sans fil |
| Vision nocturne | Oui, avec LED infrarouges |
| Angle de vue | 90 degrés |
| Connectivité | Wi-Fi 802.11b/g/n, Ethernet |
| Stockage | Support pour carte microSD jusqu'à 128 Go |
| Audio | Microphone et haut-parleur intégrés |
| Application mobile | Compatible avec iOS et Android |
| Installation | Facile, avec support mural inclus |
| Maintenance | Nettoyage régulier de l'objectif, mise à jour du firmware |
| Sécurité | Chiffrement des données, mot de passe pour accès |
| Dimensions | Dimensions compactes pour une installation discrète |
| Poids | Environ 300 grammes |
| Garantie | 1 an |
FOIRE AUX QUESTIONS - IC3116W Edimax
Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice IC3116W - Edimax et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IC3116W de la marque Edimax.
MODE D'EMPLOI IC3116W Edimax

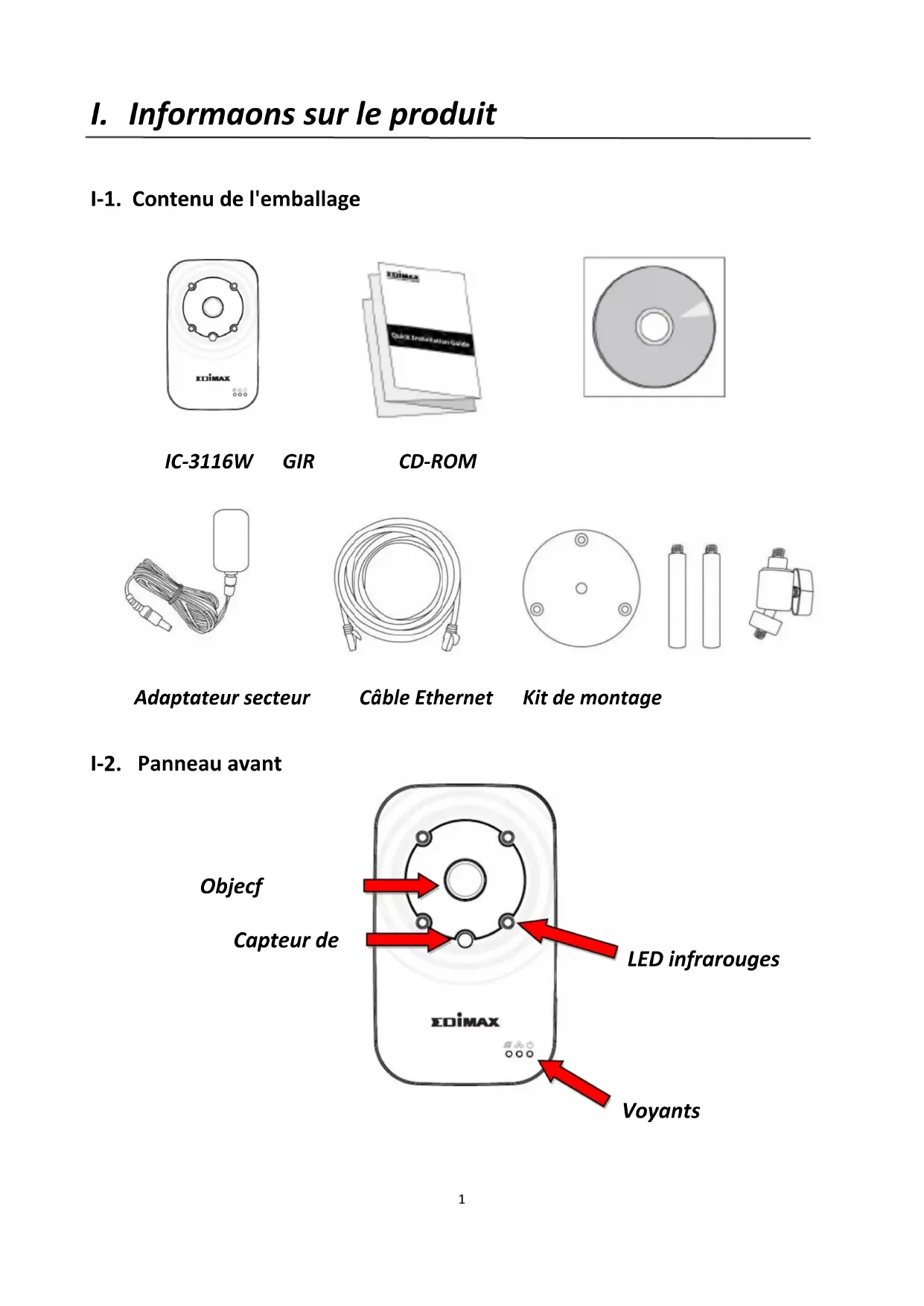

I. Informations sur le produit
I-1. Contenu de l'emballage
Adaptateur secteur Câble Ethernet Kit de montage I-2. Panneau avant Voyants d'état LED infrarouges Objectif réglable Capteur de lumière2 I-3. Panneau arrière
I-4. État des voyants Voyants Couleur
voyant État du voyant Descriptif Alimentation Vert Allumé La caméra réseau est allumée et connectée au serveur Cloud. Clignote rapidement La caméra réseau redémarre. Clignote lentement (1 fois par seconde) La caméra réseau démarre OU la caméra réseau n'est pas connectée au serveur Cloud. LAN Vert Allumé La caméra réseau est connectée au réseau local. Clignote rapidement Activité LAN (transfert de données). Clignote lentement (1 fois par seconde) Le WPS est activé. Internet Orange Allumé Connectée à Internet. Clignote lentement (1 fois par seconde) Non connectée à Internet. Identification MAC/Cloud & Configuration SSID Port LAN Port d'alimentation CC 12 V Touche WPS / Réinitialisation3 I-5. Étiquette du produit L'étiquette du produit située à l'arrière de la caméra indique l'adresse MAC, l'ID du Cloud et la configuration SSID de votre caméra réseau. L'adresse MAC et l'ID du Cloud sont identiques pour une question de commodité. L'ID du Cloud vous permet d'afficher à distance l'image diffusée en direct provenant de votre caméra réseau (depuis n'importe quelle connexion Internet)..
I-6. Réinitialiser Si vous rencontrez des problèmes avec votre caméra réseau, vous pouvez réinitialiser ses paramètres d'usine par défaut. Cette opération réinitialise tous les paramètres aux valeurs par défaut.
1. Maintenez enfoncée la touche
WPS/Réinitialisation sur le panneau arrière pendant au moins 10 secondes
2. Relâchez la touche lorsque le voyant
d'alimentation vert clignote rapidement.
3. Attendez que la caméra réseau redémarre.
La caméra est prête lorsque le voyant d'alimentation vert clignote lentement. Après la configuration, le voyant d'alimentation green est allumé pour indiquer la réussite de la connexion au serveur cloud.4
II. Installation matérielle

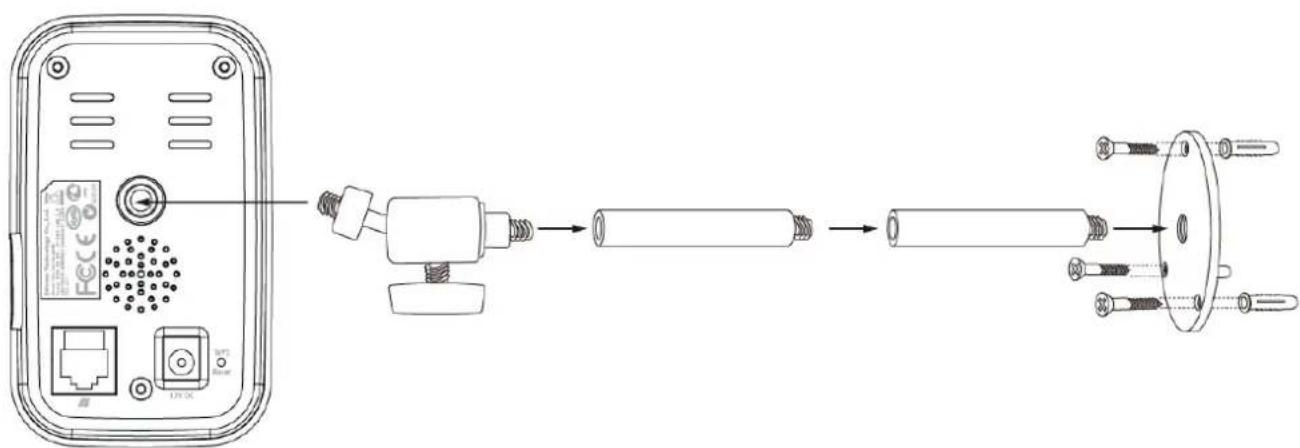

II-1. Kit de montage Un pied est fourni avec votre caméra réseau. Le pied doit être assemblé.
1. Assemblez le pied de la caméra comme indiqué ci-dessous. Le pied de la
caméra peut être utilisé tel quel ou fixé au mur :
2. Fixez la caméra réseau sur le pied fourni grâce à l'orifice de fixation qui se
trouve à l'arrière de la caméra. Vous pouvez également monter la caméra réseau sur un trépied en utilisant également cet orifice de fixation.5 II-2. Caméra Respectez les instructions ci-dessous afin de vous assurer que votre caméra est correctement branchée et prête à être configurée.
1. Raccordez l'adaptateur secteur au port d'alimentation de
la caméra réseau et à une source d'alimentation, comme illustré à droite.
2. Patientez un instant pendant l'allumage de la caméra. Le
voyant d'alimentation vert de votre caméra clignote lentement lorsqu'elle est prête. Merci de vous référer à la section III. Configuration de la caméra pour configurer votre caméra réseau à l'aide de l'application gratuite pour smartphone EdiLife.6
III. Configuration de la caméra

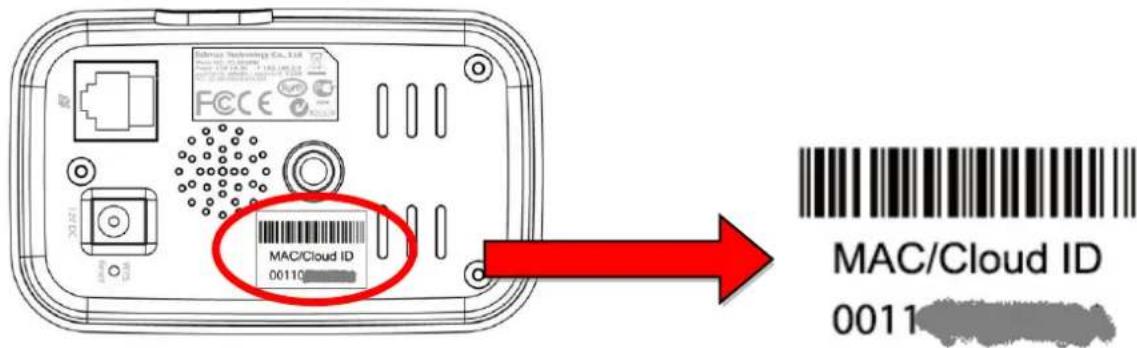

Le SSID unique de votre caméra réseau est indiqué sur l'étiquette du produit qui se trouve sur le boîtier de l'unité intérieure principale. Il est composé de "EdiView.Setup**", ** étant les deux derniers caractères de l'adresse MAC unique de votre caméra. Vous devez alors connecter votre caméra réseau à votre réseau. Cela est réalisable de trois façons simples : A. Avec l'application gratuite EdiLife sur Android ou iPhone : III-1. Application EdiLife. B. En utilisant un ordinateur et EdiView Finder : III-2. EdiView Finder. C. En utilisant le WPS (configuration Wi-Fi protégée), une méthode simple pour connecter votre caméra à votre réseau sans fil. Consultez la section III-3. WPS. Après avoir connecté votre caméra au réseau en utilisant l'une des méthodes ci-dessus, vous pouvez voir l'image en direct de votre caméra ou configurer ses paramètres : Réseau local : A. En utilisant l'interface de gestion Internet (voir IV. Interface de Gestion Internet). B. En utilisant le logiciel 16 Channel Viewer (voir V. Logiciel 16 Channel Viewer). À distance (depuis n'importe quelle connexion Internet) : A. En utilisant l'application EdiLife.7 III-1. Application EdiLife
1. Utilisez un Smartphone ou une tablette pour rechercher, télécharger et
installer l'application EdiLife sur Google Play ou l'App Store d'Apple.

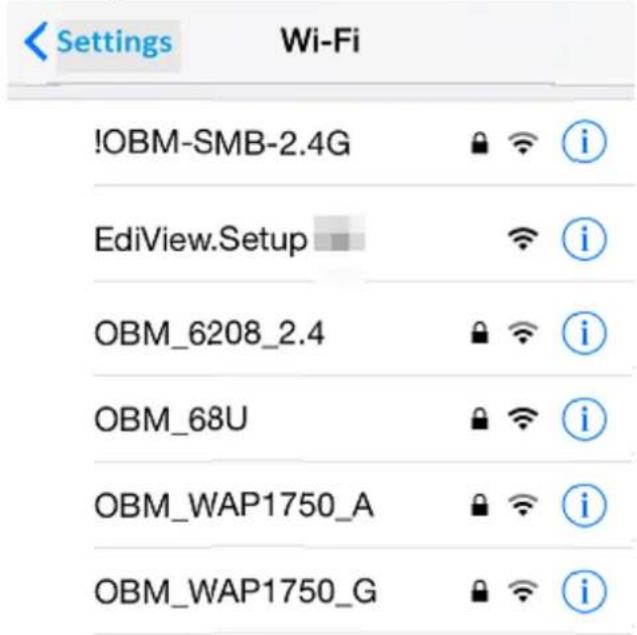

2. Pour les utilisateurs iOS, accédez aux paramètres Wi-Fi de votre iPhone et
connectez-vous au SSID de votre caméra réseau (EdiView.Setup**) avant d'ouvrir l'application EdiLife. Poursuivez à l'étape 6.8

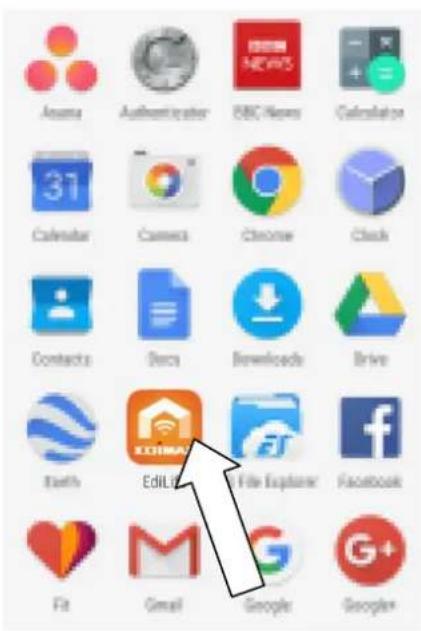

3. Les utilisateurs Android doivent ouvrir l'application EdiLife et appuyer sur
l'icône + dans le coin supérieur droit de l'écran pour ajouter un appareil, le GPS et l'autorisation de localisation doivent être activés, si l'un des deux est désactivé, un bouton vous est montré à l'écran.

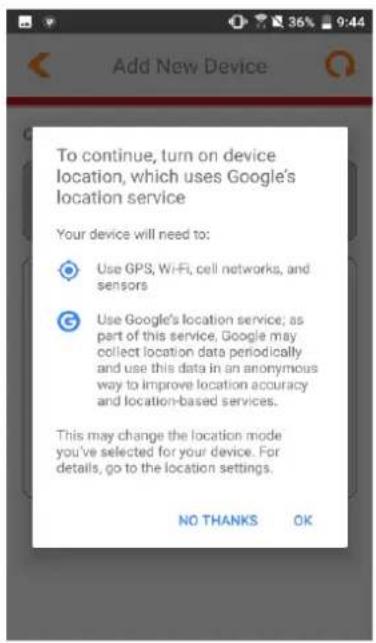

4. Utilisateurs Android, appuyez sur le bouton. Une boîte de dialogue
contextuelle s'ouvre pour indiquer pourquoi le GPS et l'autorisation de localisation doivent être activés. Si vous cliquez sur OK, l'autorisation de la localisation vous est d'abord demandée.9
5. Une fois l'autorisation accordée, la fonction GPS est contrôlée et si elle est
désactivée, il vous est demandé d'activer le GPS.

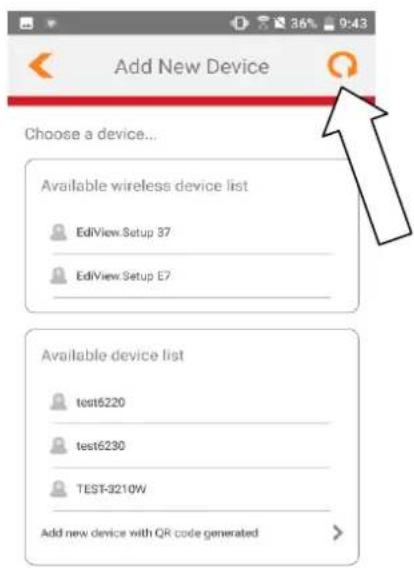

6. De retour dans l'application, vous pouvez alors accéder à la liste de
surveillance de site Wi-Fi. Les utilisateurs Android doivent sélectionner la caméra réseau dans la liste des périphériques sans fil disponibles et patienter un moment que l'application effectue la connexion. Appuyez sur Actualiser dans le coin supérieur droit si votre caméra n'est pas dans la liste.10
7. Pour plus de sécurité, saisissez un nouveau nom pour le périphérique et un
mot de passe lorsque cela vous est demandé. Appuyez sur Terminer pour continuer.

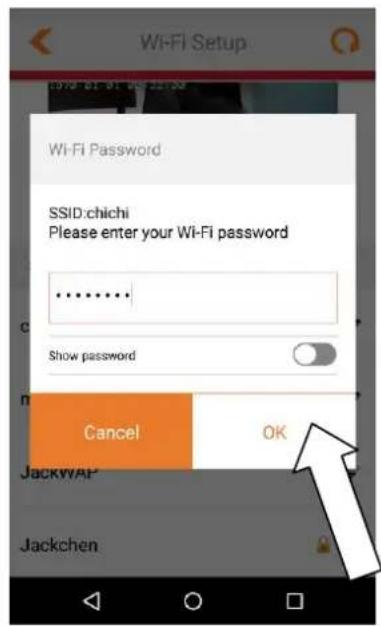

8. Sélectionnez votre réseau Wi-Fi dans la liste puis saisissez votre mot de
passe Wi-Fi. Cliquez sur OK pour continuer. Appuyez sur Actualiser dans le coin supérieur droit si votre réseau Wi-Fi n'est pas dans la liste.11
9. Patientez un moment pendant que votre caméra se connecte en Wi-Fi.
Lorsque l'écran Configuration terminée est affiché, cliquez sur l'icône LIVE ou appuyez sur la flèche pour continuer.
10. La configuration est terminée. Le voyant d'alimentation vert et le voyant
Internet orange de la caméra doivent être allumés. Votre caméra doit alors est listée sur l'écran d'accueil de EdiLife. Appuyez sur votre caméra pour voir le stream en direct chaque fois que vous êtes connecté à Internet.12 Vous pouvez configurer les paramètres et les fonctions de votre caméra en utilisant les icônes sous l'image en direct. Si vous appuyez sur REFUSER, il vous suffit d'appuyer à nouveau sur ce bouton et de répéter l'étape 3. Si vous appuyez sur REFUSER et que vous cliquez sur "Ne plus demander", le prochain appui sur le bouton vous fera accéder sur la page de paramétrage de l'appli et vous devrez activer l'autorisation manuellement.

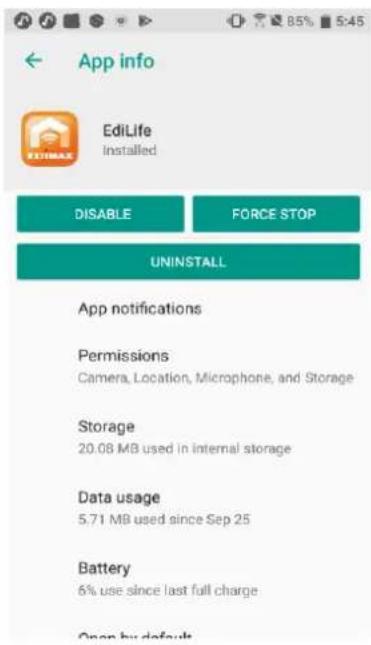

Vous devez soit réinstaller l'appli, soit supprimer les données de l'appli, soit activer manuellement l'autorisation, la boîte de dialogue de la demande d'autorisation du système ne peut sinon plus être affichée.13 III-2. EdiView Finder Assurez-vous que votre ordinateur est connecté au même routeur que la caméra réseau en utilisant un câble Ethernet. III-2-1. Windows

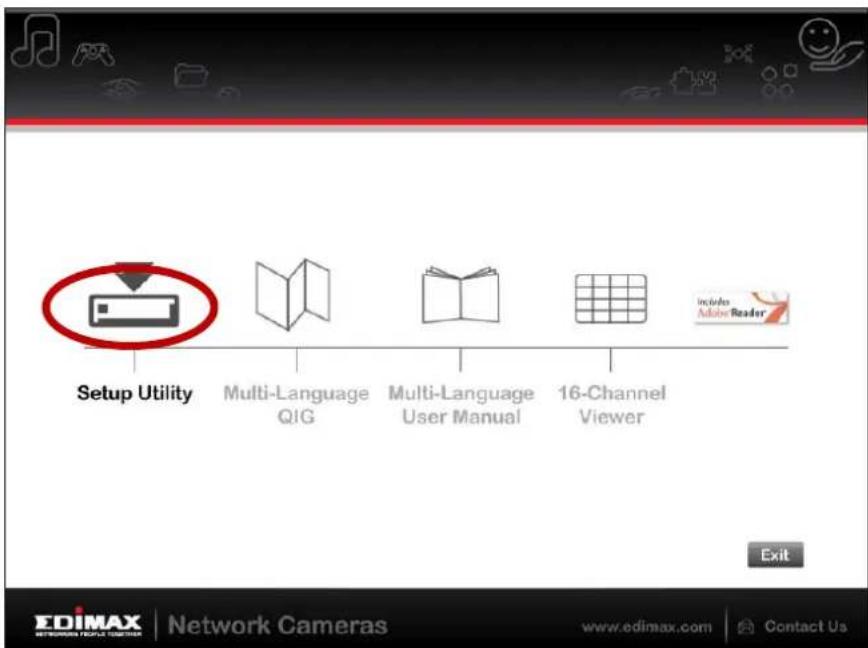

1. Insérez le CD fourni dans votre lecteur de CD-ROM et si l'utilitaire de
configuration ne s'ouvre pas automatiquement, veuillez rechercher et ouvrir le fichier "Autorun.exe" dans le dossier "Autorun".
2. Cliquez sur "Utilitaire de configuration" pour installer le logiciel utilitaire

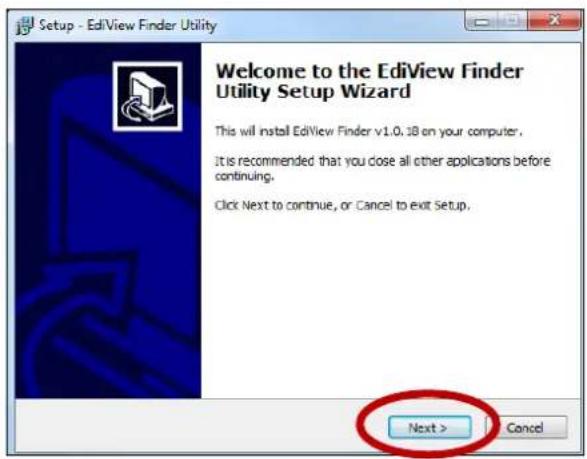

3. Cliquez sur "Suivant" et suivez les instructions à l'écran pour installer le
logiciel utilitaire EdiView Finder.14

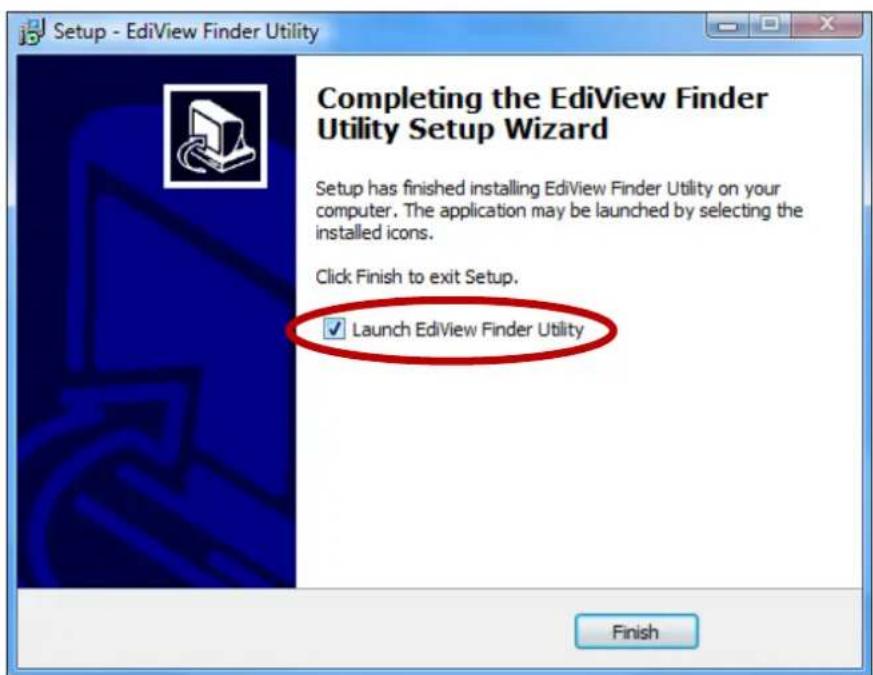

4. Lorsque l'installation est terminée, sélectionnez "Lancer l'utilitaire EdiView
Finder" avant de cliquer sur "Terminer". Vous pouvez aussi effectuer un double clic sur l'icône "EdiView Finder Utility" sur votre bureau pour lancer EdiView Finder.15
5. EdiView Finder énumère toutes les caméras détectées sur votre réseau
local, ainsi que le nom, le modèle, l'adresse IP et l'adresse MAC de chaque caméra. Cliquez sur l'icône de recherche pour actualiser la liste si votre caméra n'est pas affichée. L'adresse IP de la caméra réseau est affichée sur cet écran. Après la configuration, vous pouvez saisir cette adresse IP dans la barre d'adresses d'un navigateur Internet sur le même réseau local pour accéder à l'interface de configuration Internet de la caméra réseau.

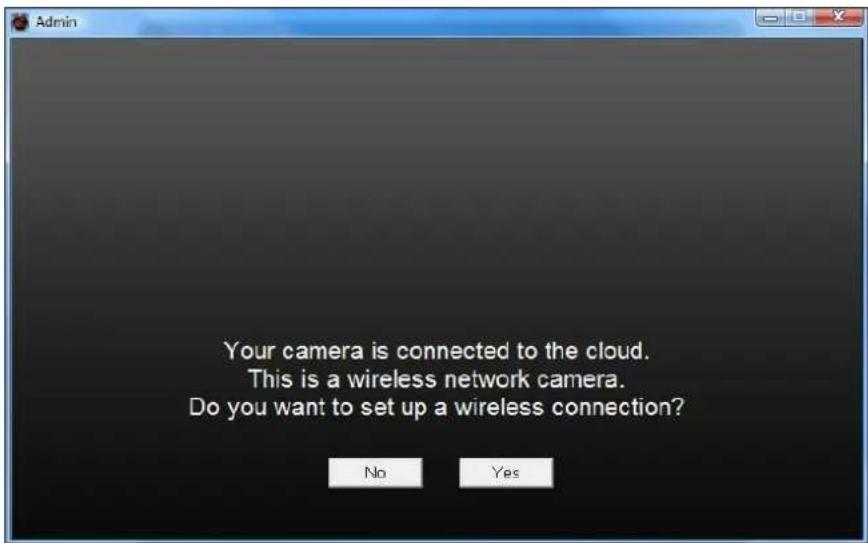

6. Effectuez un double clic sur votre caméra puis choisissez "Oui" ou "Non" si
vous voulez configurer une connexion sans fil. Si vous choisissez "Non", passez à l'étape 10. La IC-3116W est une caméra sans fil, vous pouvez choisir "Oui" pour configurer votre connexion sans fil.16

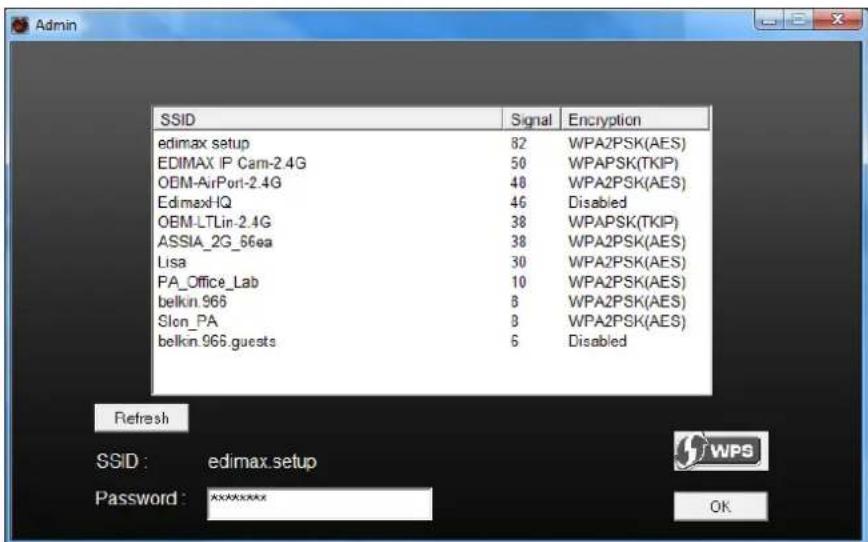

7. Sélectionnez votre réseau sans fil dans la liste et saisissez le mot de passe
correct dans le champ "Mot de passe" avant de cliquer sur "OK". Il s'agit du réseau sans fil auquel votre caméra va se connecter.

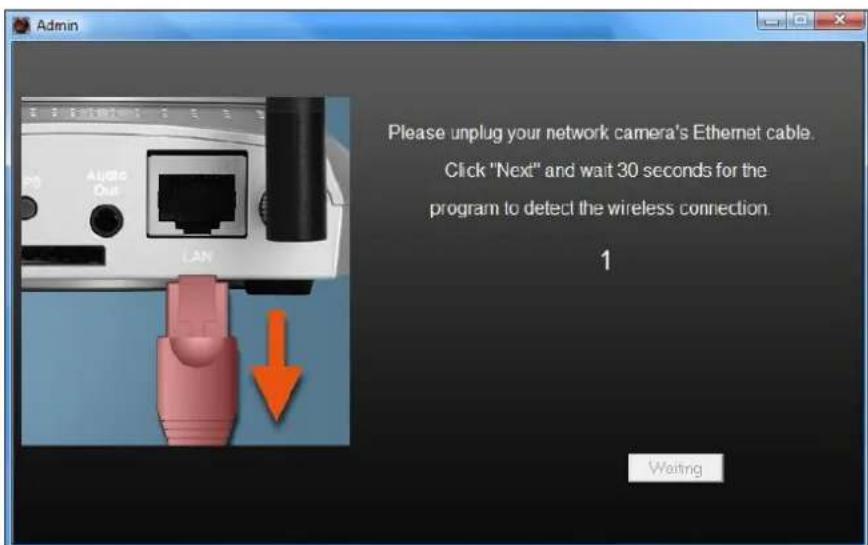

8. Débranchez le câble Ethernet de votre caméra réseau et cliquez sur
"Suivant". Veuillez patienter un instant pour que la caméra détecte la connexion.17
9. Lorsque la connexion est détectée comme indiqué ci-dessous, cliquez
10. Saisissez un nom et un mot de passe pour votre caméra. Le mot de
passe sera utilisé pour vous connecter à la caméra à distance à l'aide de son ID Cloud, l'interface Internet ou l'application EdiLife pour Smartphone. Cliquez sur "OK" pour continuer.

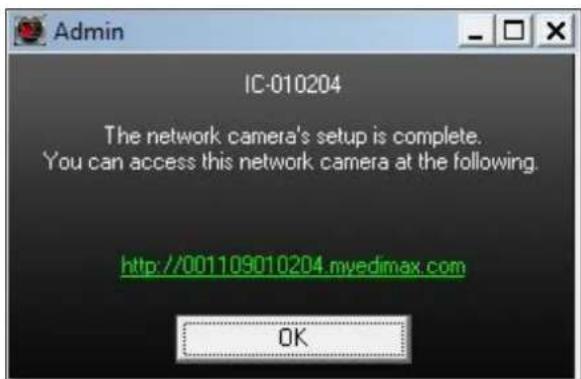

11. L'écran suivant indique que la configuration est terminée. La caméra est
opérationnelle et prête à l'emploi. Cliquez sur "OK" ou cliquez sur l'URL pour afficher une fenêtre d'aperçu contenant l'image diffusée en direct depuis votre caméra.18 III-2-2. Mac EdiView Finder pour Mac ne configure pas la connexion sans fil de votre caméra réseau. Après ce chapitre, continuez avec la section IV-1-2. Sans fil pour configurer la connexion sans fil de votre caméra.
1. Insérez le CD fourni dans votre lecteur de CD-ROM et trouvez le dossier
2. Copiez le fichier "EdiView Finder" sur le bureau et effectuez un double clic
sur l'icône pour ouvrir EdiView Finder. EdiView Finder est également disponible en téléchargement sur le site Internet d'Edimax : http://www.edimax.com/EdiViewFinder.htm19
3. EdiView Finder énumère toutes les caméras détectées sur votre réseau
local, ainsi que le nom, le modèle, l'adresse IP et l'adresse MAC de chaque caméra. Cliquez sur l'icône de recherche pour actualiser la liste si votre caméra n'est pas affichée.
L'adresse IP de la caméra réseau est affichée sur cet écran. Après la configuration, vous pouvez saisir cette adresse IP dans la barre d'adresses d'un navigateur Internet sur le même réseau local pour accéder à l'interface de configuration Internet de la caméra réseau.

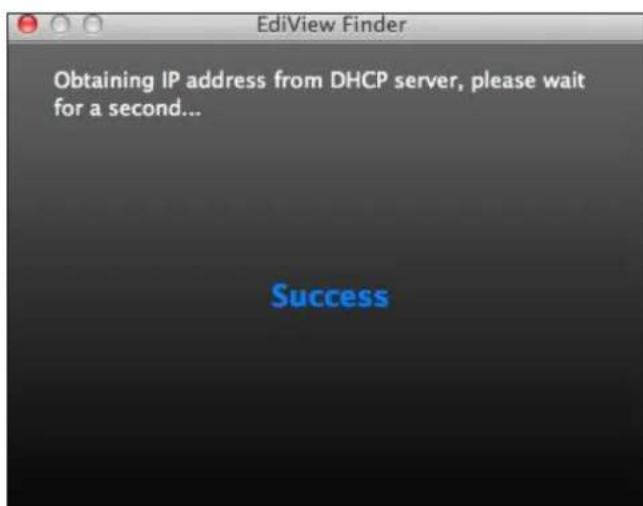

4. Effectuez un double clic sur votre caméra réseau et attendez que cette
dernière obtienne une adresse IP et teste la connexion au Cloud. EdiView doit afficher "Réussie" comme indiqué ci-dessous.20

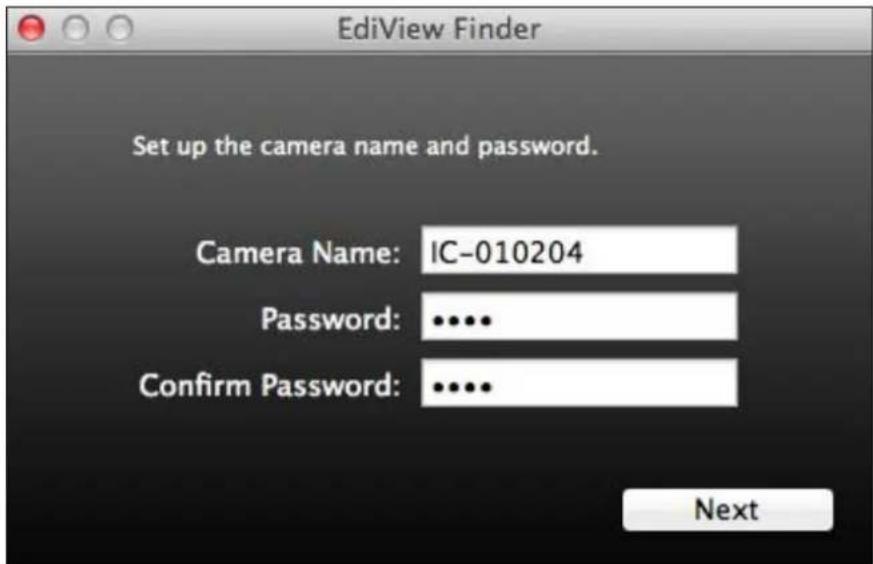

5. Saisissez un nom et un mot de passe pour votre caméra. Le mot de passe
sera utilisé pour vous connecter à la caméra à distance à l'aide de son ID Cloud, l'interface Internet ou l'application EdiLife pour Smartphone. Cliquez sur "Suivant" pour continuer.

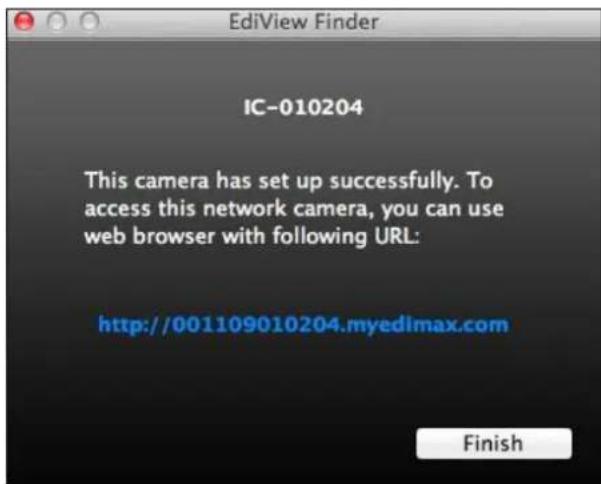

6. L'écran suivant indique que la configuration est terminée. La caméra est
opérationnelle et peut être configurée pour une connexion sans fil. Cliquez sur "Terminer" pour afficher une fenêtre d'aperçu contenant l'image diffusée en direct depuis votre caméra.
7. Pour configurer la connexion sans fil de votre caméra réseau, consultez la

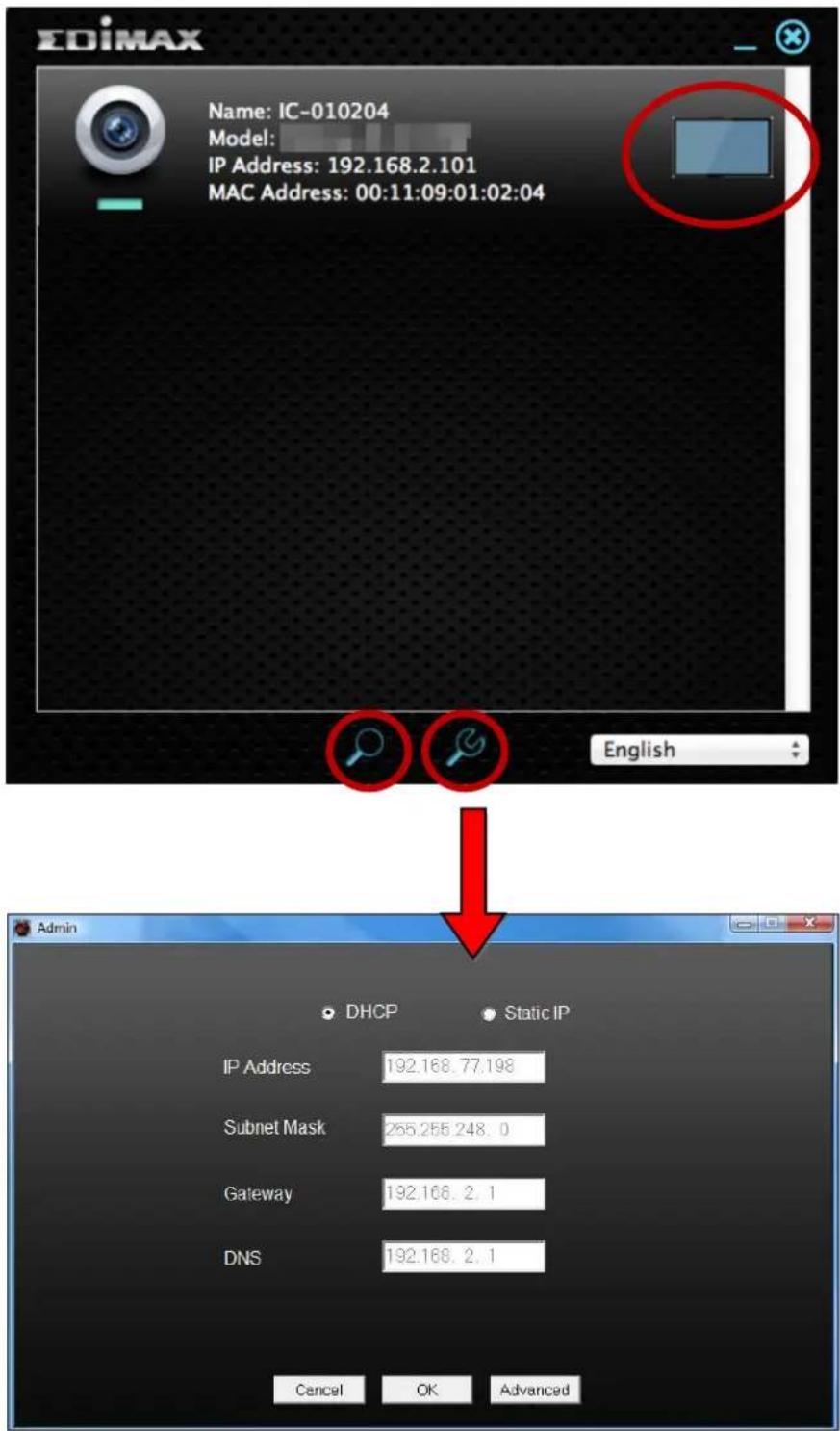

section IV-1-2. Sans fil.21 III-2-3. En utilisant EdiView Finder Vous pouvez également utiliser EdiView Finder pour trouver l'adresse IP de votre caméra réseau, voir l'image diffusée en direct ou modifier l'adresse IP de la caméra réseau. Effectuez en double-clic sur l'icône TV à droite dans la fenêtre contextuelle pour voir les images en direct ou cliquez sur l'icône de la clé pour ouvrir une nouvelle fenêtre avec les paramètres de l'adresse IP de la caméra réseau :22 EditView Finder localise votre caméra réseau à condition que vous soyez dans le même réseau local. Les utilisateurs d'une adresse IP fixe qui peuvent utiliser un sous réseau d'adresse IP différent vers la caméra réseau peuvent également localiser la caméra réseau grâce EdiView Finder. Si vous rencontrez des difficultés, il est recommandé d'utiliser un serveur DHCP par lequel vous pouvez paramétrer manuellement l'adresse IP de la caméra réseau en utilisant EdiView Finder (ci-dessus) ou en utilisant l'interface de configuration Internet (voir IV-1-1. Réseau) si besoin.23 III-3. WPS (configuration Wi-Fi protégée) Le bouton WPS est un moyen rapide et simple d'établir une connexion sans fil sécurisée entre votre caméra réseau et votre routeur/point d'accès sans fil.

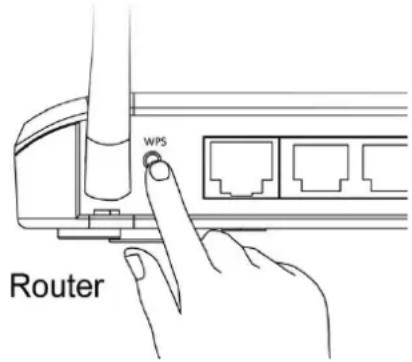

1. Maintenez enfoncé le bouton WPS sur votre routeur/point d'accès sans fil
pendant la durée nécessaire à l'activation de la fonction WPS.
Merci de consulter les instructions de votre routeur/point d'accès sans fil pour savoir combien de temps vous devez maintenir enfoncé le bouton WPS afin d'activer la fonction WPS.

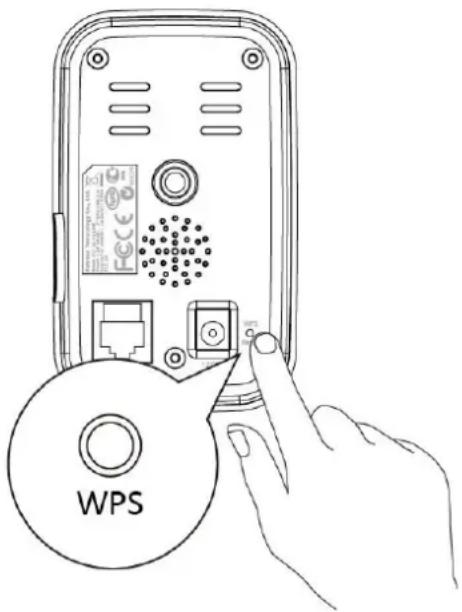

2. Dans un délai de deux minutes, appuyez sur le bouton WPS/Réinitialisation
sur la caméra réseau pendant 2 à 5 secondes pour activer le WPS. Le voyant LAN vert clignote lentement pour indiquer que le WPS est actif.
Faites attention à ne pas appuyer trop longtemps sur la touche WPS/Réinitialisation sous peine de réinitialiser votre caméra réseau (see I- 5.)
3. Les appareils établissent alors une
connexion sans fil sécurisée. Le voyant LAN vert clignote rapidement pour indiquer une connexion WPS réussie.24
IV. Interface de Gestion Internet
Lorsque vous utilisez le même réseau local que votre caméra, vous pouvez utiliser l'interface de gestion Internet pour visualiser et configurer la caméra et pour utiliser les fonctions de la caméra comme le lecteur musical et le capteur de température et d'humidité. Vous pouvez accéder à l'interface de gestion Internet avec un navigateur Internet, sur un smartphone ou un ordinateur. Pour les utilisateurs de smartphone, l'apparence de l'interface varie légèrement par rapport à celle affichée ici, bien que les fonctions du menu qui sont décrites plus loin à partir de la section IV-1. Basique soient identiques.
1. Saisissez l'adresse IP de la caméra réseau dans la barre d'adresses d'un
navigateur Internet. L'adresse IP de la caméra peut être obtenue en ouvrant EdiView Finder comme indiqué ci-dessous : Internet Explorer est recommandé.25

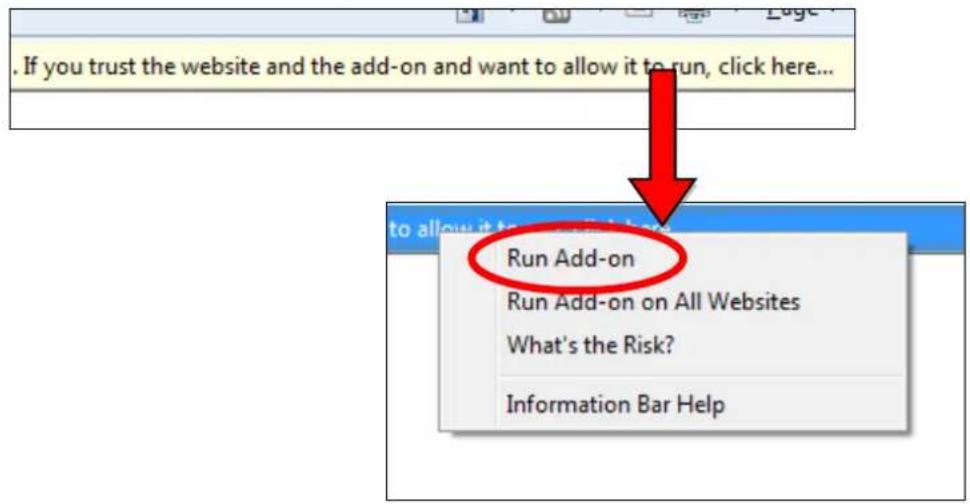

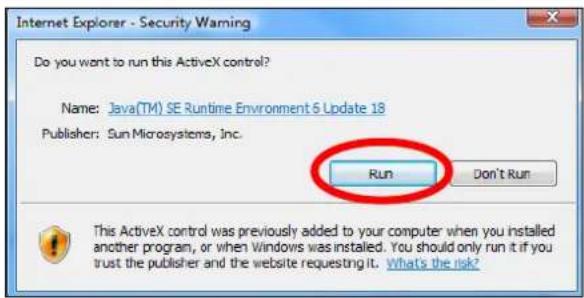

2. Il peut vous être demandé d'autoriser l'exécution du complément Java.
Veuillez cliquer sur le message indiquant "Cliquer ici" puis cliquez sur "Exécuter le complément".
Si d'autres avertissements/invites de sécurité apparaissent, merci de sélectionner "Exécuter" ou "Autoriser" ou une action similaire en fonction de votre navigateur.

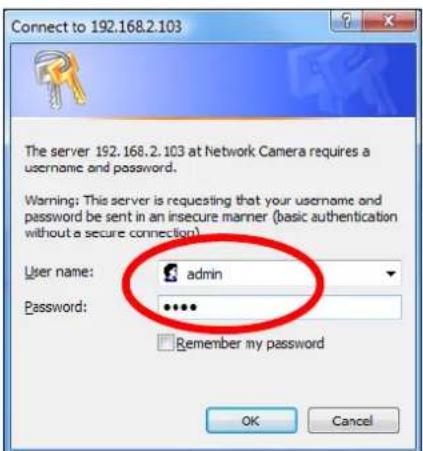

3. Saisissez le nom d'utilisateur et le mot de passe de votre caméra réseau
(nom d'utilisateur par défaut : admin mot de passe par défaut : 1234). L'interface de gestion Internet de la caméra réseau apparaît alors dans votre navigateur.26
4. Pour les utilisateurs d'ordinateurs, l'écran "Vue en direct" est affiché
comme montré ci-dessous. Sur l'écran de visualisation en direct vous pouvez les images diffusées en direct depuis votre caméra et utiliser les différentes commandes de la caméra en utilisant les icônes de gauche.
Cliché Permet de sauvegarder un cliché (image) de la vue actuelle de la caméra réseau. Il vous est demandé de sélectionner l'emplacement où sauvegarder l'image. Enregistrer Permet d'enregistrer une vidéo. Il vous est demandé de sélectionner l'emplacement où sauvegarder l'enregistrement. L'icône est bleue pendant l'enregistrement, cliquez à nouveau sur l'icône pour arrêter l'enregistrement. Plein écran Agrandir la vue en direct de la caméra réseau en mode plein écran. Appuyez sur la touche "Echap" de votre clavier pour quitter le mode plein écran. Zoom numérique
Cliquez pour ouvrir la fenêtre du zoom numérique :27

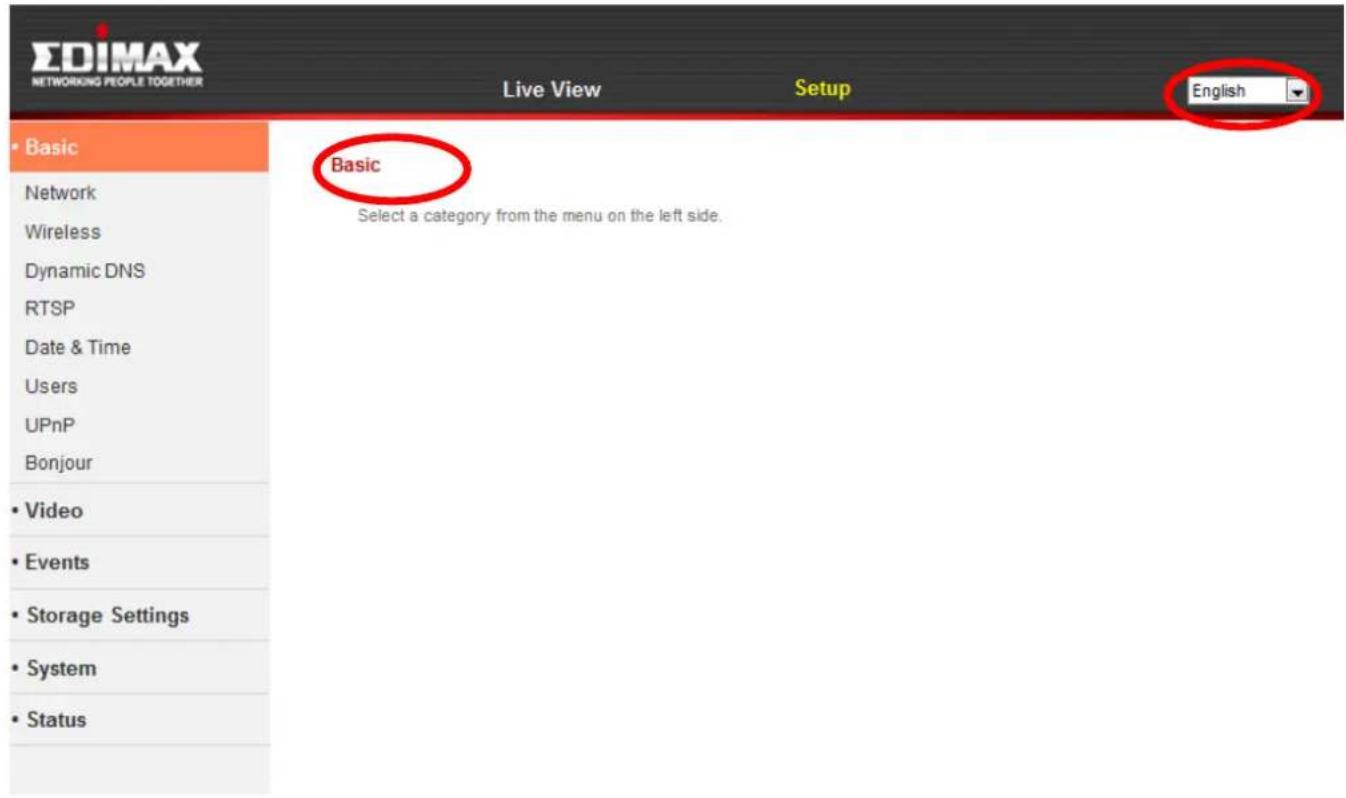

5. Sélectionnez "Configurer" en haut au centre et utilisez le menu en bas à
gauche pour parcourir les divers paramètres de la caméra réseau. Chaque élément du menu est décrit dans les chapitres suivants.
6. Après avoir effectué les modifications, cliquez sur "Sauvegarder les
paramètres" pour sauvegarder les paramètres et les mettre en application.28 IV-1. Basique Le menu "Basique" ouvre un sous-menu avec huit catégories de paramètres pour le fonctionnement de base de votre caméra réseau. Sélectionnez une catégorie et référez-vous au chapitre approprié.29 IV-1-1. Réseau Les paramètres du réseau sont affichés sur cette page, comme montré ci- dessous. Vous pouvez configurer votre caméra réseau pour recevoir de manière dynamique une adresse IP locale de la part du serveur DHCP de votre routeur ou vous pouvez spécifier une adresse IP locale fixe pour votre caméra réseau.30 Type de réseau Sélectionnez "DHCP" pour attribuer automatiquement une adresse IP à votre caméra réseau à partir de votre routeur, ou "IP Fixe" pour paramétrer manuellement une adresse IP fixe en utilisant les champs ci- dessous. "PPPoE" est une option supplémentaire pour les utilisateurs avancés.
Adresse IP Si vous utilisez une IP fixe, spécifiez ici une adresse IP qui sera l'adresse IP de votre caméra réseau. Masque de sous- réseau Saisissez le masque de sous-réseau de l'adresse IP. Passerelle Saisissez l'adresse de la passerelle de votre réseau. DNS primaire Saisissez l'adresse IP du serveur DNS primaire. DNS secondaire Saisissez l'adresse IP du serveur DNS secondaire (facultatif). Port HTTP Vous pouvez modifier le numéro de port HTTP à n'importe quelle valeur entre 1024 et 65535. La valeur par défaut est 80.31 IV-1-2. Sans fil La page Sans fil vous permet de configurer les paramètres pour la connexion sans fil de votre caméra réseau. Pour les utilisateurs de Windows, il faut que votre connexion sans fil ait déjà été configurée à l'aide de EdiView Finder, mais vous pouvez toujours, au besoin, utiliser cette page pour revoir les paramètres. Les utilisateurs Mac doivent configurer ces paramètres manuellement car EdiView Finder ne peut pas configurer la connexion sans fil de votre caméra sous Mac. Un guide rapide pour configurer la connexion sans fil de votre caméra réseau en utilisant un Smartphone ou un ordinateur est inclus ci- dessous. Les utilisateurs Mac paramétrant la connexion sans fil de leur caméra réseau pour la première fois doivent s'assurer que la caméra réseau est connectée au routeur/point d'accès/switch par un câble Ethernet. Vous pouvez également utiliser la page "Sans fil" pour la configuration Wi-Fi protégée (WPS) : pour activer le bouton WPS (même effet que si vous enfonciez physiquement le bouton WPS sur la caméra) ou le code PIN WPS (en utilisant un code PIN pour effectuer une vérification entre les deux périphériques sans fil pour plus de sécurité.)32 IV-1-2-1. Smartphone

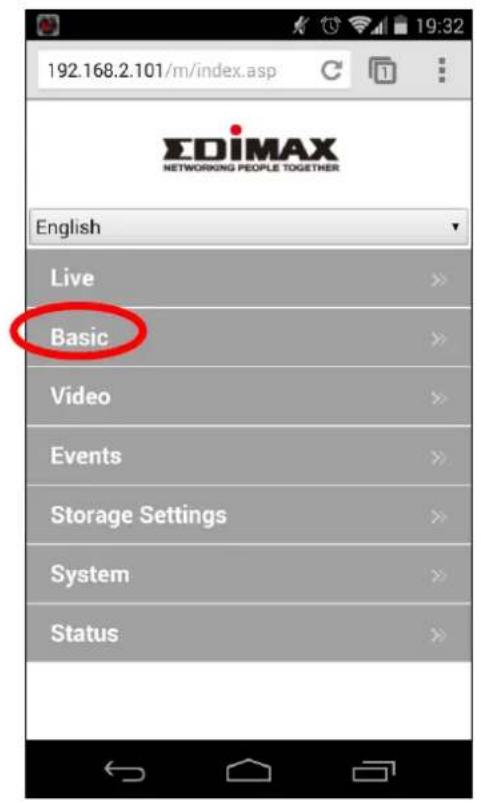

1. Sélectionnez "Basique" dans le menu de gauche, puis sélectionnez "Sans
2. Configurez les paramètres sans fil A – E indiqués dans le tableau ci-
Connexion sans fil Sélectionnez "Activer" pour activer la connexion sans fil.
Réseau disponible (1) Cliquez sur "Actualiser" pour afficher tous les réseaux Wi-Fi disponibles.
3. Après avoir sauvegardé les paramètres, débranchez le câble Ethernet de
votre caméra réseau. Votre caméra doit maintenant être connectée à votre réseau Wi-Fi.
Réseau disponible (2) Sélectionnez votre réseau Wi-Fi dans la liste. Il s'agit du réseau sans fil auquel votre caméra va se connecter.
Clé WPA pré- partagée Saisissez votre mot de passe Wi-Fi.
Sauvegarder les paramètres Cliquez sur "Sauvegarder les paramètres" pour sauvegarder vos paramètres.35 IV-1-2-2. Ordinateur
1. Configurez les paramètres sans fil A – E indiqués dans le tableau ci-
2. Après avoir sauvegardé les paramètres, débranchez le câble Ethernet de
votre caméra réseau. Votre caméra doit maintenant être connectée à votre réseau Wi-Fi.
Connexion sans fil Sélectionnez "Activer" pour activer la connexion sans fil.
Réseau disponible Cliquez sur "Actualiser" pour afficher tous les réseaux Wi-Fi disponibles.
Connecté Sélectionnez votre réseau Wi-Fi dans la liste. Il s'agit du réseau sans fil auquel votre caméra va se connecter.
Clé WPA pré- partagée Saisissez votre mot de passe Wi-Fi.
Sauvegarder les paramètres Cliquez sur "Sauvegarder les paramètres" pour sauvegarder vos paramètres.
Le protocole WPS (Configuration WI-FI protégée) est un moyen rapide et facile de configurer les connexions sans fil entre deux périphériques compatibles. Utilisez le bouton "Démarrer PBC" ou "Démarrer PIN" pour activer le WPS sur votre caméra réseau. Le code PIN WPS de votre caméra réseau est également affiché à côté de "Code PIN Auto".
Code Pin auto Le code PIN WPS de votre caméra réseau est listé ici. Accéder au Mode PBC Cliquez sur "Démarrer PBC" pour activer le bouton WPS de votre caméra réseau. Ceci a le même effet que si vous enfonciez physiquement le bouton WPS intégré. Configuration par Code Pin Saisissez le SSID auquel vous souhaitez vous connecter et cliquez sur "Démarrer PIN" pour activer le code PIN WPS. Vous devez ensuite saisir le "Code Pin Auto" de la caméra réseau dans l'interface utilisateur Internet de votre routeur sans fil et activer le code PIN WPS de votre routeur.
Merci de consulter les instructions de votre routeur sans fil pour obtenir de l'aide sur l'accès à son interface Internet et activer le WPS.37 IV-1-3. DNS dynamique Le DNS dynamique (DDNS) est un service nom d'hôte-vers-IP pour les utilisateurs d'IP dynamique. Si votre fournisseur de service Internet n'a pas émis d'adresse IP fixe, vous pouvez utiliser un fournisseur DNS dynamique tiers pour rediriger votre adresse IP actuelle vers une adresse IP fixe. Il existe plusieurs services DDNS gratuits ou payants sur Internet, merci d'utiliser les informations fournies par votre fournisseur DDNS pour configurer les paramètres de cette page.
Activer le DDNS Sélectionnez "Activer" pour activer la fonction DDNS ou sélectionnez "Désactiver" pour désactiver la fonction DDNS. Fournisseur Sélectionnez votre fournisseur de service DNS dynamique à partir du menu déroulant. Nom d'hôte Saisissez le nom d'hôte que vous avez enregistré auprès de votre fournisseur de service DDNS. Nom d'utilisateur Saisissez le nom d'utilisateur que vous avez enregistré auprès de votre fournisseur de service DDNS. Mot de Passe Saisissez le mot de passe que vous avez enregistré auprès de votre fournisseur de service DDNS.38

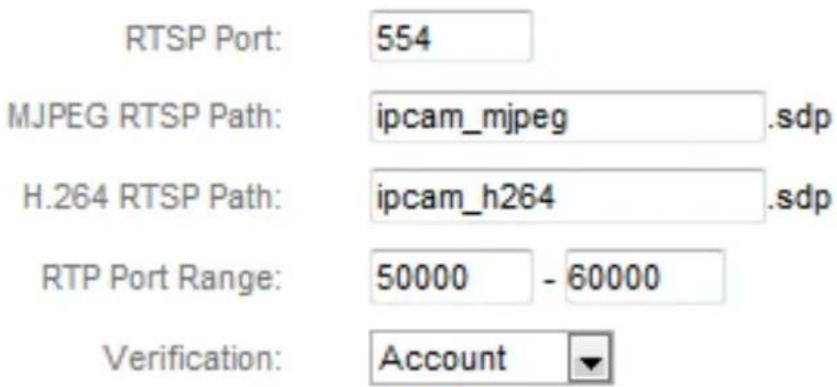

Le protocole de Streaming en temps réel (RTSP) active l'utilisation de la caméra réseau avec un serveur de streaming multimédia. Saisissez les paramètres RTSP nécessaires.
Port RTSP Saisissez le port RTSP. Chemin MJPEG RTSP Saisissez le chemin MJPEG RTSP. Chemin H.264 RTSP Saisissez le chemin H.264 RTSP. Intervalle du Port RTP Saisissez l'intervalle du port RTP. Vérification Sélectionnez un type de vérification à partir du menu déroulant.39 IV-1-5. Date et Heure Vous pouvez paramétrer et régler l'heure et la date Système de la caméra réseau sur cette page. La conservation d'une heure système correcte est particulièrement importante pour l'organisation/la lecture des vidéos enregistrées.
Mode Sélectionnez "NTP" ou "Paramétrage Manuel". Le protocole d'heure Réseau NTP peut paramétrer et conserver l'heure et la date automatiquement via un serveur NTP sur le réseau local, s'il est disponible. Régler l'heure et la date manuellement Pour le mode de paramétrage manuel, saisissez l'heure et la date exactes dans le format suivant : AAAA/MM/JJ HH:MM:SS Synchroniser avec l'heure de l'ordinateur Cliquez ici pour entrer automatiquement la même heure et la même date que celles de votre ordinateur. Serveur NTP Pour le mode NTP, saisissez le nom d'hôte ou l'adresse IP du serveur NTP. Fuseau horaire Sélectionnez le bon fuseau horaire. Heure d'été Activez ou désactivez l'heure d'été en fonction de votre fuseau horaire local.40 IV-1-6. Utilisateurs En plus du compte Administrateur par défaut, vous pouvez configurer plusieurs comptes de connexion à la caméra réseau différents, avec deux niveaux d'accès différents - Opérateur et Invité. Les comptes Opérateur peuvent configurer toutes les fonctions de la caméra réseau de la même manière que le compte Administrateur, alors que les comptes Invité ne peuvent que voir les images de la caméra.
Liste Utilisateurs Les utilisateurs existants sont listés ici. Sélectionnez un utilisateur pour modifier ses paramètres. Nom d'utilisateur Saisissez le nom de l'utilisateur ici. Mot de Passe Saisissez le mot de passe de l'utilisateur ici. Confirmer mot de Saisissez à nouveau le mot de passe pour41 passe confirmation. Droits Permet de sélectionner les droits des utilisateurs : Les Opérateurs peuvent voir les vidéos et configurer tous les paramètres alors que les Invités ne peuvent que voir les vidéos. Ajouter Permet d'ajouter un nouvel utilisateur. Modifier Permet de sauvegarder les modifications d'un utilisateur existant, sélectionné. Supprimer Permet de supprimer l'utilisateur sélectionné. Connexion anonyme Permet d'activer ou de désactiver la connexion anonyme. La connexion anonyme permet à quiconque de se connecter à la caméra réseau et de voir les images. Cette fonction est utile si vous souhaitez configurer un serveur vidéo déporté.42 IV-1-7. UPnP L'UPnP est un ensemble de protocoles réseau qui permet aux périphériques réseau de communiquer et d'établir automatiquement des configurations de travail interactives. Lorsqu'il est activé, les ordinateurs Windows peuvent automatiquement découvrir la caméra réseau sur le réseau local. La caméra réseau prend également en charge le IGD.
Activer/Désactiver Permet d'activer ou de désactiver le UPnP.
Activer IGD (transfert de port UPnP) Permet d'activer ou de désactiver le Périphérique de Passerelle Internet (IGD). Configuration IGD (port externe) Permet de sélectionner l'IGD automatique ou semi-automatique. Port HTTP externe Saisissez ici un port HTTP externe. Port RTSP externe Saisissez ici un port RTSP externe.43 IV-1-8. Bonjour Bonjour est une fonctionnalité des ordinateurs Mac qui permet au navigateur Internet Safari de découvrir les périphériques et les services du réseau local et qui fournit un raccourci pour un accès rapide. Lorsqu'elle est activée, les utilisateurs Safari du réseau local peuvent trouver un raccourci vers la caméra réseau sous le menu "Bonjour" de Safari. Sélectionnez "Activer" ou "Désactiver".44 IV-2. Vidéo Le menu 'Vidéo" comprend trois catégories pour la configuration des paramètres vidéo de la caméra réseau. Sélectionnez un élément du sous-menu et référez-vous au chapitre approprié suivant.

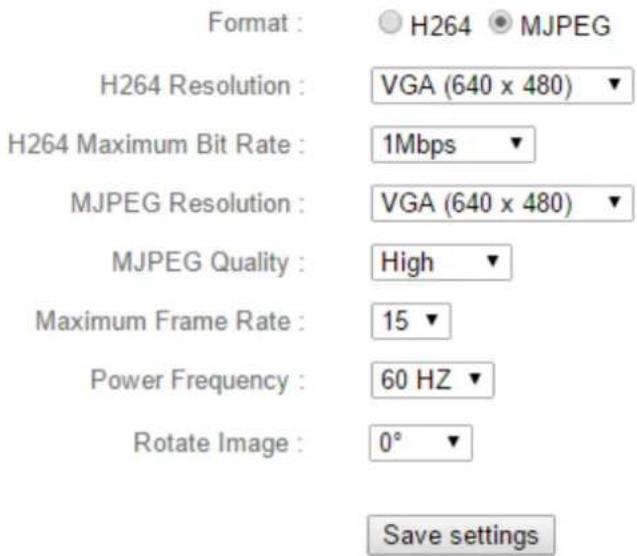

IV-2-1. Paramètres vidéo La page "Paramètres Vidéo" vous permet de modifier la résolution de la caméra réseau et les paramètres de fréquences d'images.
Formater Permet de sélectionner quel format utiliser pour votre vidéo, "H264" ou "MJPEG". Résolution H264 Permet de sélectionner la résolution vidéo H264 à partir du menu déroulant. Une plus haute résolution donne une vidéo plus détaillée mais nécessite une plus large bande passante.45 Remarque : La détection de mouvements ne peut pas être utilisée quand la résolution "HD" est sélectionnée. Débit H264 maximum Sélectionnez ici le débit maximum pour les vidéos H264, à partir du menu déroulant. Un plus haut débit donne une vidéo plus détaillée mais nécessite une plus large bande passante. Le débit est précis à ±20%. Résolution MJPEG Sélectionnez ici la résolution vidéo MJPEG à partir du menu déroulant. Une plus haute résolution donne une vidéo plus détaillée mais nécessite une plus large bande passante. Qualité MJPEG Sélectionnez ici le niveau de qualité pour les vidéos MJPEG à partir du menu déroulant. Une meilleure qualité nécessite une plus large bande passante. Fréquence d'images maximum Sélectionnez ici la fréquence maximum des images vidéo. Une plus haute fréquence d'images donne une vidéo plus fluide mais nécessite également plus de bande passante. Remarque : Dans les environnements sombres, la caméra réseau diminue automatiquement la fréquence des images pour fournir une meilleure qualité vidéo en utilisant une durée d'exposition plus longue. Fréquence d'alimentation Réglez ici la fréquence d'alimentation sur 50 Hz ou 60 Hz, en fonction de votre région, afin de réduire les scintillements et d'améliorer la lecture de vos vidéos. Rotation de l'image Permet de pivoter l'image affichée de 180°.46 IV-2-2. Aspect de l'image La page "Aspect de l'image" vous permet de régler les différents paramètres liés à l'apparence de l'image de votre caméra réseau en utilisant les curseurs montrés ci-dessous.

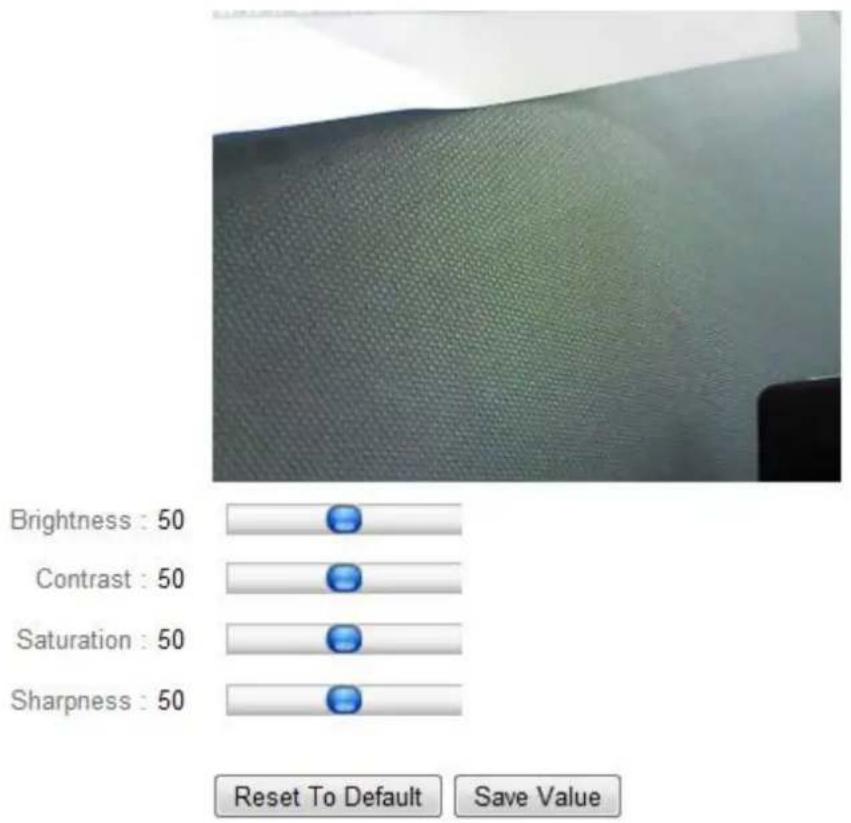

Luminosité/Contraste/ Saturation/ Netteté/ Cliquez et faites glisser le levier bleu pour modifier la valeur de chaque catégorie en fonction de vos préférences. Réinitialisation des paramètres par défaut Cliquez ici pour réinitialiser tous les paramètres à la valeur 50 par défaut. Sauvegarder la valeur Sauvegarde les modifications.47 IV-2-3. Vision nocturne La Vision nocturne permet à votre caméra réseau de capturer des images dans un environnement sombre en utilisant les LED IR. La commutation automatique est une fonction qui détecte le niveau d'éclairage de l'environnement de votre caméra réseau et qui passe automatiquement en vision nocturne si la lumière est faible. Sélectionnez "Activer" ou "Désactiver" pour la commutation automatique de la vision nocturne.48 IV-3. Événements Sélectionnez un élément du menu "Événements" et référez-vous au chapitre approprié suivant. Vous pouvez configurer les paramètres de détection des mouvements, la programmation, le SMTP et le FTP.
IV-3-1. Détection de mouvements IV-3-1-1. Détection de mouvements La caméra réseau dispose d'une fonction de détection de mouvements et de nombreuses options pour la notification des événements. Lorsqu'un mouvement est détecté, il est défini comme un "événement" et la caméra l'enregistre pendant une durée spécifiée. Vous pouvez configurer la caméra pour envoyer cet enregistrement sous forme de notification par e-mail ou FTP, et/ou vers un dispositif stockage NAS. Vous pouvez aussi configurer la caméra pour envoyer une notification push pour chaque événement à un smartphone équipé de EdiLife. Depuis le menu "Événements" de l'application, vous pouvez voir un enregistrement de 10 secondes de l'événement, qui est automatiquement stocké dans la mémoire de la caméra réseau. Les enregistrements stockés automatiquement dans la caméra réseau sont limités à 10 secondes et seule une quantité limitée peut être stockée. Ces enregistrements sont séparés de tous les enregistrements sauvegardés sur le dispositif de stockage local ou envoyés par e-mail/FTP et ils sont écrasés à la création de nouveaux enregistrements.4950 Détection de mouvements Active ou désactive la fonction de détection de mouvements de votre caméra réseau. Intervalle de détection Une fois le mouvement détecté, la caméra réseau ne détecte plus les mouvements pendant cette durée. Par exemple, l'utilisation d'un "Intervalle de détection" de 20 secondes indique qu'après qu'un mouvement a été détecté, la caméra ne détecte plus les mouvements pendants 20 secondes. Puis après 20 secondes, la caméra reprend la détection des mouvements. Charger le fichier Événements sur FTP Un enregistrement vidéo d'un événement détecté peut être envoyé vers un serveur FTP désigné. Sélectionnez "Activer" ou "Désactiver" pour cette fonction. Lorsqu'elle est activée, vous devez configurer les informations du serveur FTP sur la page "FTP" du menu "Notification Événements ". Envoyer le fichier Événements par e- mail Un enregistrement vidéo d'un événement détecté peut être envoyé à un destinataire e- mail désigné. Sélectionnez "Activer" ou "Désactiver" pour cette fonction. Lorsqu'elle est activée, vous devez configurer les informations du serveur SMTP sur la page "SMTP" du menu "Événements Notification". Durée d'enregistrement vidéo Spécifiez ici la durée pour l'enregistrement vidéo par e-mail ou FTP. Sauvegarder les fichiers Événement sur NAS Activez ou désactivez la fonction de la caméra pour sauvegarder les fichiers vidéo sur NAS. Lorsqu'elle est activée, vous devez configurer les paramètres dans le menu "Paramètres de stockage". Durée d'enregistrement vidéo Spécifiez ici la durée de l'enregistrement vidéo sur NAS.51 IV-3-1-2. Zone de détection Lorsque vous utilisez la fonction détection de mouvements de la caméra réseau, vous pouvez spécifier la zone de la vidéo où la caméra réseau doit être sensibilisée aux mouvements. Les mouvements en dehors de la zone de détection seront ignorés par la caméra réseau. Ceci est utile pour éviter les fausses alarmes.
Zone 1 / Zone 2 / Zone 3 Cochez la case pour activer jusqu'à trois zones de détection de mouvements. Un rectangle de couleur apparaît sur l'aperçu de la vidéo pour chaque zone activée. Réglez la taille et la52 position de chaque cadre en fonction de vos préférences en cliquant et en faisant glisser l'intérieur (déplacer) ou les bords (redimensionner) du cadre. Sensibilité Réglez le niveau de sensibilité de la détection de mouvements pour chaque zone. Une plus haute valeur déclenchera l'alarme lors d'un mouvement mineur dans la vidéo et vice- versa. Vous pouvez réduire le niveau de sensibilité si vous recevez des notifications d'événements inutiles. Seuil Réglez le seuil de détection des mouvements pour chaque zone. Une valeur haute déclenchera l'alarme pour des grands objets dans la vidéo, une valeur basse déclenchera l'alarme pour les plus petits objets. Sauvegarder Sauvegarde vos paramètres.53 IV-3-1-3. Paramètres de Programmation La fonction de détection de mouvements de la caméra peut être programmée pour être active à des heures et des jours définis. Sélectionnez "Activer" pour activer cette fonction puis définissez à quelles heures la détection de mouvements de la caméra sera active en utilisant le tableau ci-dessous. Pour chacun des jours, cliquez et faites glisser la frise horaire jusqu'à l'heure à laquelle vous souhaitez que la détection de mouvements soit active. Un cadre bleu indique une période d'enregistrement programmée. Dans l'exemple ci- dessous, la détection de mouvements est programmée de 8h00 à 18h00 du Lundi au Samedi. Par défaut, la programmation peut être pleine. Supprimez les entrées existantes si nécessaire. Pour un enregistrement programmé, voir Paramètres de stockage

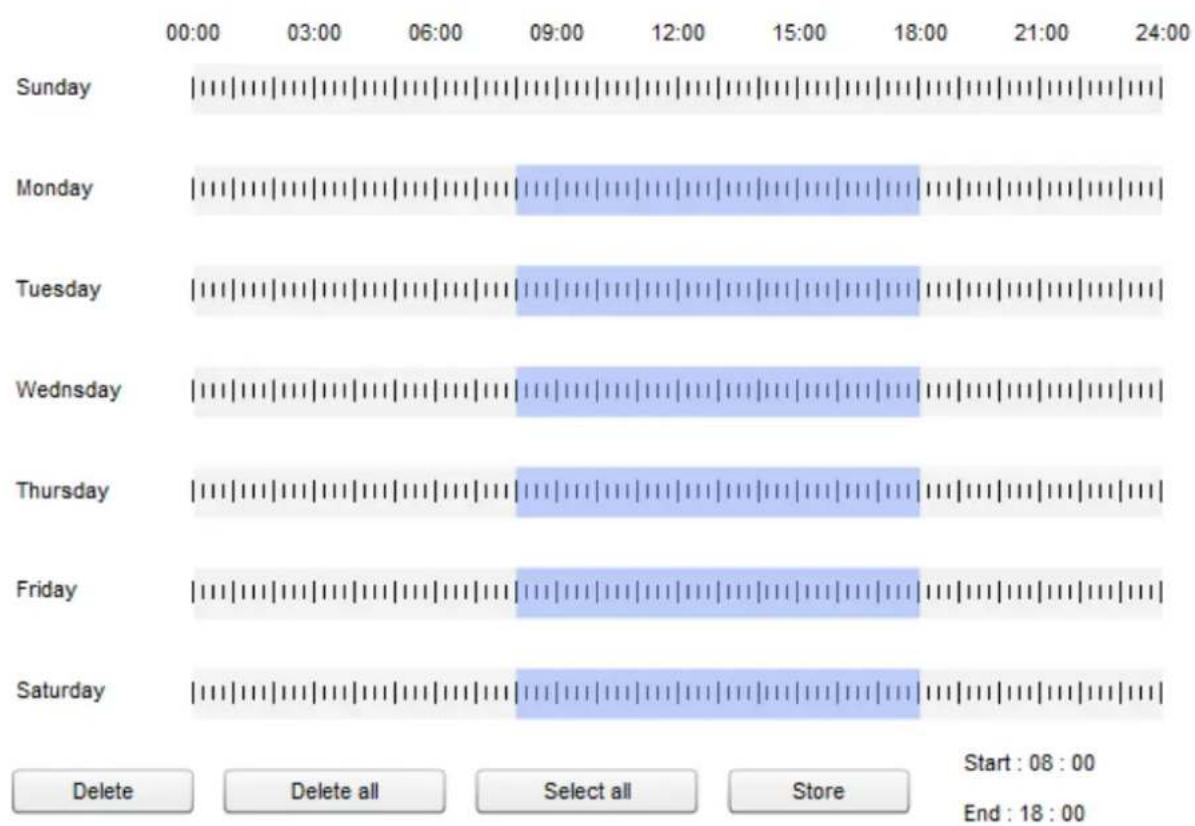

Paramètres de programmation.54
Supprimer Supprime le bloc d'enregistrement bleu sur la frise horaire. Tout supprimer Supprime tous les blocs d'enregistrement bleus sur la frise horaire. Tout sélectionner Sélectionne tous les blocs d'enregistrement bleus. Stocker Stocke les paramètres d'enregistrement sur la frise horaire.55 IV-3-2. Notification
Les enregistrements d'événements (détection de mouvements) peuvent être envoyés à un destinataire e-mail désigné. Cette fonction doit être activée dans les paramètres "Détection de Mouvements" du menu "Événements". Saisissez les informations nécessaires concernant les comptes e-mail expéditeur et destinataire comme illustré ci-dessous.
Fournisseur de messagerie Sélectionnez "Paramétrage manuel" pour saisir les informations manuellement ou sélectionnez un fournisseur de messagerie courant pour saisir certaines informations automatiquement. Serveur SMTP Saisissez le nom d'hôte ou l'adresse IP du serveur SMTP pour l'expéditeur de l'e-mail. Cette information peut vous être fournie par votre fournisseur de messagerie. Port SMTP Saisissez le numéro du port SMTP de l'expéditeur de l'e-mail. La plupart des serveurs SMTP utilisent le port 25 mais56 certains utilisent des connexions cryptées avec le numéro de port 465. Cette information peut vous être fournie par votre fournisseur de messagerie. Adresse e-mail du destinataire Saisissez ici l'adresse e-mail du destinataire. Adresse e-mail de l'expéditeur Saisissez ici l'adresse e-mail de l'expéditeur afin d'éviter les problèmes liés au filtre Spam. SSL/TLS Sélectionnez "SSL ou TLS" si votre serveur SMTP nécessite un cryptage. Consultez l'administrateur de votre serveur de messagerie en cas de doute. Authentification SMTP Sélectionnez "Activer" si votre serveur SMTP nécessite une authentification. Cette information peut vous être fournie par votre fournisseur de messagerie. Compte Saisissez le nom du compte SMTP si votre serveur nécessite une authentification. Cette information peut vous être fournie par votre fournisseur de messagerie. Mot de Passe Saisissez le mot de passe utilisé pour l'authentification du serveur SMTP. Envoyer un e-mail test Cliquez ici pour envoyer un e-mail de test avec les paramètres actuels.57
Les enregistrements d'événements (détection de mouvements) peuvent être envoyés à un serveur FTP désigné. Cette fonction doit être activée dans les paramètres "Détection de Mouvements" du menu "Événements". Saisissez les informations nécessaires concernant votre serveur FTP comme illustré ci- dessous.

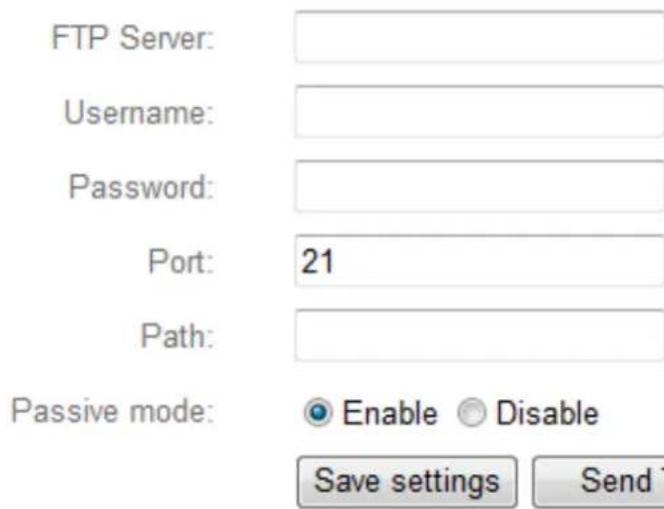

Serveur FTP Saisissez l'adresse IP ou le nom d'hôte du serveur FTP. Nom d'utilisateur Saisissez le nom d'utilisateur requis par le serveur FTP. Mot de Passe Saisissez le mot de passe du serveur FTP. Port Saisissez le numéro de port du serveur FTP. Cette valeur doit être un chiffre compris entre 1 et 65535. Merci de ne pas modifier cette valeur sans y être invité par l'administrateur du serveur FTP. Chemin Saisissez le chemin (dossier) où sauvegarder les fichiers sur le serveur FTP. Si le champ est vide, les fichiers sont sauvegardés dans le dossier racine par défaut du serveur FTP. Mode passif Activez ou désactivez le mode passif en fonction de votre serveur FTP.58 IV-3-2-3. Push La caméra réseau peut envoyer des notifications push à votre smartphone si vous avez installé l'application EdiLife. Les notifications push peuvent être envoyées en fonction des événements de détection de mouvements, ainsi que lorsque votre caméra se reconnecte à Internet après une déconnexion. Les alertes de reconnexion sont envoyées lorsque la caméra se reconnecte effectivement à Internet, et non pas lorsque la déconnexion se produit.
Notification push Activer ou désactiver les notifications push. Alerte de mouvement vidéo/humain Permet d'activer ou de désactiver les notifications push pour les événements de détection de mouvements. Alerte de reconnexion à Internet Permet d'activer ou de désactiver les notifications push pour la reconnexion à Internet.59

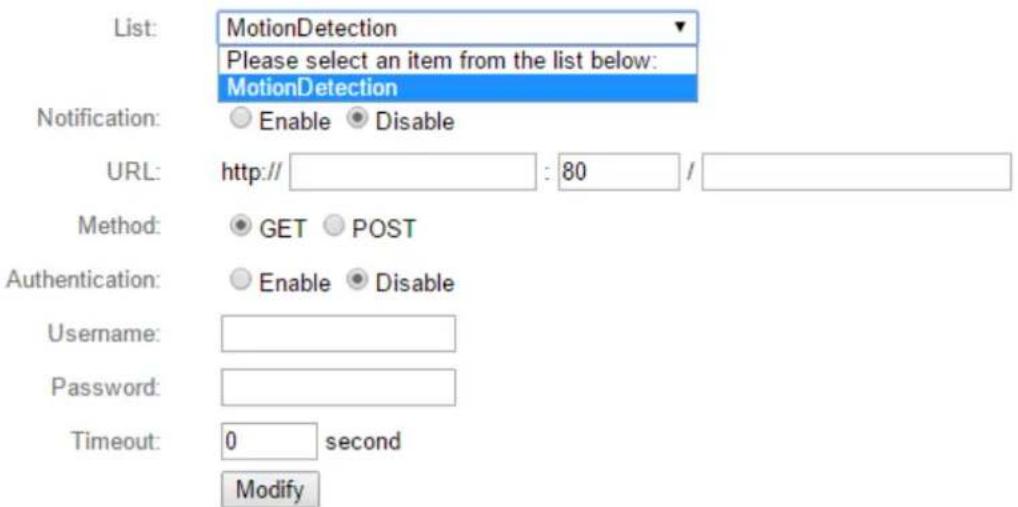

La caméra réseau peut envoyer des notifications à un serveur HTTP configuré pour écouter. Le serveur de destination doit être configuré. Configurez les paramètres de notification HTTP de la caméra à l'aide du menu ci-dessous. Les notifications peuvent être envoyées en fonction des événements de détection de mouvements. Sélectionnez "Détection de mouvement" dans la liste pour démarrer la configuration.
Notification Permet d'activer ou de désactiver les notifications HTTP. URL Saisissez ici l'URL du serveur HTTP en indiquant le numéro de port. Méthode Sélectionnez si la méthode GET ou POST doit être utilisée pour votre serveur HTTP. Authentification Activez ou désactivez ici la nécessité d'une authentification avec votre serveur HTTP. Nom d'utilisateur Si l'authentification est activée, entrez le nom d'utilisateur. Mot de Passe Si l'authentification est activée, entrez le mot de passe. Délai d'expiration Définissez ici la durée du délai avant expiration en secondes.60 IV-4. Paramètres de Stockage Le menu"Paramètres de Stockage" vous permet de configurer les paramètres pour le stockage en local des événements/enregistrements de détection de mouvements. Vous pouvez aussi configurer un enregistrement programmé.

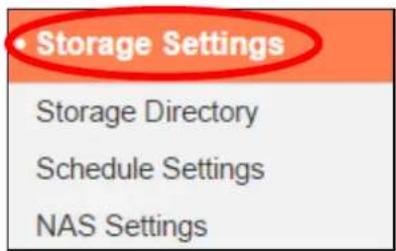

IV-4-1. Dossier de stockage La caméra réseau peut stocker les enregistrements des événements de détection de mouvements sur un NAS. Sélectionnez votre emplacement de stockage et cliquez sur "Sauvegarder les paramètres".
Configurer les paramètres pour votre NAS dans le menu "Paramètres NAS".61 IV-4-2. Paramètres de Programmation La caméra réseau peut être programmée pour enregistrer automatiquement à des jours et des heures définis. Sélectionnez "Activer" pour activer cette fonction puis définissez à quelles heures la caméra réseau devra enregistrer en utilisant le tableau ci-dessous. Pour chacun des jours, cliquez et faites glisser la frise horaire jusqu'à l'heure à laquelle vous souhaitez enregistrer. Un cadre bleu indique une période d'enregistrement programmée. Dans l'exemple ci-dessous, l'enregistrement est programmé de 8h00 à 18h00 du Lundi au Samedi. Par défaut, la programmation peut être pleine. Supprimez les entrées existantes si nécessaire. Pour définir la limite de taille des fichiers individuels pour un enregistrement programmé, allez dans Paramètres de Stockage
Paramètres NAS.62 IV-4-3. Paramètres NAS En cas d'utilisation d'un serveur NAS pour le stockage local, configurez les paramètres sur cette page en fonction de votre NAS.
État Affiche l'état (connecté ou déconnecté) de votre caméra réseau et du serveur NAS. IP NAS et ressources partagées Saisissez l'adresse IP locale de votre NAS et le chemin du dossier partagé pour stocker les enregistrements de votre caméra réseau. Notification en cas d'espace plein Activez ou désactivez les notifications par e- mail lorsque votre espace de stockage est plein. Enregistrement cyclique (programmé et manuel) Activez ou désactivez ici l'enregistrement cyclique pour les enregistrements programmés ou manuels. Lorsqu'il est activé l'enregistrement cyclique écrase les enregistrements plus anciens lorsque l'espace de stockage devient plein. Lorsqu'il est désactivé, l'enregistrement cesse lorsque le dispositif de stockage est plein. Enregistrement Activez ou désactivez ici l'enregistrement63 cyclique (Événement) cyclique pour les enregistrements d'événements. Lorsqu'il est activé l'enregistrement cyclique écrase les enregistrements plus anciens lorsque l'espace de stockage devient plein. Lorsqu'il est désactivé, l'enregistrement cesse lorsque le dispositif de stockage est plein. Durée max du fichier d'enregistrement Permet de régler la durée d'enregistrement maximale pour chaque fichier. Ce paramètre s'applique aux enregistrements programmés uniquement. Pour les durées d'enregistrement de détection de mouvements, consultez "Événements Détection de mouvements". Authentification Sélectionnez "Compte" et saisissez le nom d'utilisateur et le mot de passe dans les champs au-dessous si votre serveur NAS nécessite une authentification. Sélectionnez "Anonyme" si aucune authentification n'est requise. Nom d'utilisateur Saisissez le nom d'utilisateur si "Compte" est sélectionné ci-dessus. Mot de Passe Saisissez le mot de passe si "Compte" est sélectionné ci-dessus.64 IV-5. Système Le menu "Système" comprend trois catégories "Basique", "Avancé" et "Service Cloud". Sélectionnez une catégorie et suivez les chapitres appropriés pour obtenir plus d'informations. IV-5-1. Basique Le menu "Basique" vous permet de paramétrer le nom de la caméra et le mot de passe Administrateur et d'allumer ou d'éteindre les voyants en fonction de vos préférences. Nom de la caméra réseau Permet de définir le nom de la caméra réseau pour pouvoir la retrouver/l'identifier. Ceci est particulièrement utile lorsque vous gérez plusieurs caméras réseau. Mot de passe Administrateur Saisissez le mot de passe Administrateur voulu ici. Il s'agit du mot de passe utilisé pour vous connecter à la caméra avec le compte "admin". Confirmer le mot de passe Confirmez ici le mot de passe Administrateur voulu. Voyants Sélectionnez "On" (Allumé) ou "Off" (Éteint) pour allumer ou éteindre les voyants de la caméra. L'extinction des voyants peut générer des économies d'énergie et peut servir pour la sécurité, de façon que quiconque voyant la caméra réseau ne sache pas si elle est activée ou non.65 IV-5-2. Avancé La page "Avancé" vous permet de mettre à jour le micro-programme de la caméra réseau, de sauvegarder ou de restaurer ses paramètres et de la réinitialiser ou de la redémarrer. Merci de consulter le site Internet Edimax pour obtenir le micro-programme le plus récent pour votre caméra réseau. N'éteignez ni ne déconnectez jamais le périphérique pendant la mise à jour du microprogramme, cela pourrait sinon endommager l'appareil.
Nom de fichier du micro-programme Cliquez sur "Parcourir" pour localiser le fichier du micro-programme sur votre ordinateur. Mise à jour du micro-programme Cliquez pour mettre à jour le micro- programme du fichier sélectionné. Paramètres de sauvegarde Cliquez sur "Appliquer" pour sauvegarder les paramètres actuels sur votre ordinateur en tant que fichier config.bin. Restaurer les paramètres Cliquez sur "Parcourir" pour trouver un fichier config.bin sauvegardé précédemment puis cliquez sur "Charger" pour remplacer vos paramètres actuels. Redémarrer Cliquez sur "Redémarrer la caméra réseau"66 pour redémarrer la caméra réseau. Patientez alors quelques minutes le temps que la caméra réseau se remette en route après le redémarrage. Le redémarrage n'affecte pas la configuration en cours de la caméra. Réinitialisation des paramètres par défaut Sélectionnez "Garder les paramètres réseau" ou "Paramètres par défaut" puis cliquez sur "Réinitialiser les paramètres par défaut". Lorsque la caméra se réinitialise, l'option "Garder les paramètres réseau" permet de réinitialiser tous les paramètres en gardant les paramètres réseau actuels. L'adresse IP de la caméra reste la même. "Paramètres par défaut" réinitialise tous les paramètres de la caméra, dont les paramètres réseau, aux valeurs d'usine par défaut.67 IV-5-3. Service Cloud Edimax Plug & View est une fonction qui vous permet de voir votre caméra réseau de façon déportée via un serveur Cloud. Vous pouvez ici activer ou désactiver cette fonction.68 IV-6. État Le menu "État" fournit des informations importantes sur l'état de la caméra réseau. Ces informations sont utiles pour le dépannage ou pour la configuration du réseau.
IV-6-1. Informations système Un résumé des informations système concernant la caméra réseau est affiché sur cette page, sous quatre catégories : Système, LAN, LAN sans fil et IGD (Transfert de port UPnP).6970 IV-6-2. Journal système Un journal système fournit des informations sur l'utilisation et les actions de la caméra réseau. Le journal système peut également être envoyé vers un serveur déporté pour y être archivé. Niveau journal Sélectionnez un niveau de détails pour le journal, allant de 0 à 4, à partir de la liste déroulante. 0 (le minimum) n'enregistre que les informations critiques, alors que 4 (le maximum) enregistre tout. Journal déporté Activez ou désactivez la fonction journal déporté de la caméra réseau pour envoyer un journal vers un serveur déporté pour l'archiver. La caméra réseau est compatible avec les serveurs de journaux syslog. Serveur de journal déporté Saisissez l'adresse IP ou le nom d'hôte du serveur de journal que vous souhaitez utiliser.71
V. 16 Channel Viewer pour Windows
Le logiciel de visualisation 16 Channel Viewer fourni vous donne un accès puissant aux fonctions de votre caméra réseau en plus de la capacité de visualiser et de gérer jusqu'à 16 caméras réseau en même temps. V-1. Installation
1. Insérez le CD fourni dans votre lecteur de CD-ROM et si l'utilitaire de
configuration ne s'ouvre pas automatiquement, veuillez rechercher et ouvrir le fichier "Autorun.exe" dans le dossier "Autorun".
2. Cliquez sur "16 Channel Viewer" pour installer le logiciel utilitaire.
3. Cliquez sur "Suivant" et suivez les instructions sur l'écran pour installer le
logiciel 16 Channel Viewer.72
4. Contrôlez l'emplacement d'installation et cliquez sur "Suivant" pour
5. Cliquez sur "Suivant" pour continuer.73
6. Un résumé de votre installation est alors affiché. Merci de contrôler que
tout est correct et cliquez sur "Installer' pour démarrer l'installation.
7. Patientez alors un moment que l'installation soit terminée.74
8. Cliquez sur "Terminer" puis effectuez un double-clic sur l'icône "Logiciel de
surveillance IPCam" sur votre bureau pour ouvrir le logiciel.75 V-2. Utiliser 16 Channel Viewer La résolution de votre écran doit être de "1024 x 768" pour que 16 Channel Viewer fonctionne correctement. Merci de paramétrer la résolution de votre écran à "1024 x 768". L'écran principal de 16 Channel Viewer est décrit ci-dessous :
Langue Disposition de l'affichage Plein écran & Scan Contrôle PTZ (Orientation/Z oom) & Accueil Configuration Enregistrement & Système Lecture & Cliché Fermer le programme & Réduire la fenêtre Zone d'affichage vidéo Boîte d'affichage des messages76 Zone d'affichage vidéo L'image en direct de 16 caméras peut être affichée dans cette zone. Langue Sélectionnez la langue à partir du menu déroulant si vous voulez modifier la langue d'affichage. Disposition de l'affichage Modifiez la disposition de l'affichage de l'image de la caméra (cliquez sur l'icône d'affichage pour modifier la disposition de l'affichage de la caméra). Il existe 8 sortes de dispositions d'affichage disponibles. Plein écran Cliquez sur ce bouton pour passer en mode plein écran (n'affiche que l'image complète de la caméra), appuyez sur "Echap" pour quitter le mode plein écran. Scan Cliquez sur ce bouton pour que le logiciel de surveillance de la caméra réseau fasse défiler automatiquement toutes les images de toutes les caméras connectées. Cliquez une fois sur ce bouton pour activer la fonction Scan (l'icône Scan devient bleue ), cliquez à nouveau pour arrêter le scan (l'icône Scan devient blanche ). Contrôle de l'orientation (PTZ) Il existe 8 directions sur la bague de commande d'orientation PTZ. Si la caméra à laquelle vous vous connectez prend en charge la fonction PTZ, vous pouvez utiliser l'anneau de commande PTZ pour modifier la direction faisant face à la caméra. Cette fonction n'est disponible que sur les caméras qui la prennent en charge. Accueil Cliquez sur ce bouton pour revenir à la position "Accueil" de la caméra (par défaut). Cette fonction n'est disponible que sur les caméras qui la prennent en charge. Enregistrement Démarre l'enregistrement vidéo. Configuration Configuration de la caméra et options77 Système générales. Lecture Lit les fichiers vidéo sauvegardés. Une nouvelle fenêtre s'ouvre pour localiser les fichiers enregistrés. Cliché Prend un cliché de l'image de la caméra en cours. Affichage Messages Affiche tous les messages système. Fermer la fenêtre (arrêter la surveillance) Arrête le logiciel de surveillance de la caméra réseau. Réduire la fenêtre Réduit la fenêtre du logiciel de surveillance de la caméra réseau.78 V-3. Configurer 16 Channel Viewer V-3-1. Ajouter une caméra/Configuration Caméra Afin de pouvoir utiliser le logiciel 16 Channel Viewer, vous devez configurer/ajouter chaque caméra que vous souhaitez connecter. Cliquez sur l'icône de la clé ( ), un menu contextuel apparaît :
Sélectionnez "Configuration Caméra" pour configurer/ajouter les caméras : Merci de sélectionner "Débloquer" ou une option similaire si l'alerte de sécurité de Windows vous dit que "IPCamViewer" a été bloqué.79 V-3-1-1. Caméra Sur l'onglet "Configuration Caméra" vous pouvez ajouter et configurer toutes les caméras que vous souhaitez connecter au logiciel de visualisation. Pour connecter une caméra au logiciel, vous devez saisir les informations demandées dans la boîte de dialogue "Configuration Caméra". Vous pouvez le faire de façon automatique en sélectionnant votre caméra dans la liste de la boîte de dialogue "Rechercher Caméra" et en cliquant sur "Sélectionner" (recommandé) ou vous pouvez saisir les informations manuellement.
Toutes les informations nécessaires pour ajouter votre caméra réseau peuvent être remplies automatiquement en sélectionnant la caméra dans la liste de la boîte de dialogue "Rechercher Caméra" et en cliquant sur "Sélectionner". Canal Sélectionnez le numéro du canal que vous souhaitez paramétrer. Rechercher Caméra Toutes les caméras trouvées sur votre réseau local seront affichées dans la boîte de80 dialogue "Rechercher Caméra". Sélectionner Sélectionnez une caméra listée dans la boîte "Rechercher Caméra" et cliquez sur le bouton "Sélectionner" pour remplir tous les paramètres de la caméra sélectionnée dans chacun des champs de la boîte "Configuration Caméra". Actualiser Actualise la liste des caméras de votre réseau local. Nom Saisir ici un nom de référence pour la caméra. Le nom par défaut est composé des 6 premiers caractères de l'adresse MAC de la caméra. Le nom de la caméra peut être utilisé pour identifier facilement son emplacement, par exemple. Modèle Affiche le modèle de la caméra sélectionnée. Adresse IP Saisissez l'adresse IP de la caméra. Nom d'utilisateur Saisissez le nom d'utilisateur de la caméra. Port Web Saisissez le port Internet de la caméra. La valeur par défaut est "80". Mot de Passe Saisissez le mot de passe de la caméra. Le mot de passe par défaut est "1234". Si vous avez modifié le mot de passe de la caméra sélectionnée, saisissez le nouveau mot de passe. Format Vidéo** Sélectionnez le format d'encodage vidéo de cette caméra (MJPEG ou H.264). Réinitialiser Efface tous les champs de la section "Configuration Caméra".
** Uniquement disponible pour les caméras qui prennent en charge cette fonction. Cliquez sur "OK" pour sauvegarder les paramètres et l'image de votre caméra réseau sera affichée sur le canal choisi sur l'écran principal du logiciel 16 channel viewer :81
V-3-1-2. Enregistrement programmé Vous pouvez programmer votre caméra réseau pour qu'elle enregistre automatiquement en fonction de programmations hebdomadaires ou de programmations uniques.82 Canal Sélectionnez le nombre de canaux que vous souhaitez paramétrer. Programmations uniques Vous pouvez spécifier une programmation unique pour une caméra sélectionnée ; cette programmation ne sera exécutée qu'une seule fois. Nouveau (Programmations uniques)
Spécifiez la durée de cette programmation unique (la date et l'heure de "Début" et de "Fin") puis cliquez sur "OK" pour sauvegarder les paramètres. Merci de noter que vous devez définir une programmation qui aura lieu dans le futur. Vous ne pouvez pas programmer dans le passé. Modifier Vous pouvez modifier un élément d'enregistrement programmé. Sélectionnez une programmation dans la liste "Programmations Uniques" et cliquez sur le bouton "Modifier" pour éditer l'heure de début et de fin de ce programme. Supprimer Supprimer un élément de programmation sélectionné. Nouveau (Programmation hebdomadaire)83
Vous pouvez définir un programme d'enregistrement hebdomadaire pour les heures et les jours spécifiés. Cochez les jours à inclure dans le programme et définissez l'heure de début et de fin journalière dans les champs "De" et "À" (format HH:MM:SS). Le bouton "Enregistrement continu" définit une programmation d'enregistrement en continu chaque jour, soit de 00:00:00 à 23:59:59. Modifier Vous pouvez modifier un élément d'enregistrement programmé. Sélectionnez une programmation dans la liste "Programmations Uniques" et cliquez sur le bouton "Modifier" pour éditer l'heure de début et de fin de cette programmation. Supprimer Supprimer un élément de programmation sélectionné.84 V-3-1-3. Audio Pour les caméras prenant l'audio en charge, vous pouvez utiliser cet onglet pour décider si vous souhaitez entendre l'audio capturé par une caméra sélectionnée.
Canal Sélectionnez le nombre de canaux que vous souhaitez paramétrer. Audio Muet Cochez cette case et le logiciel de surveillance de la caméra réseau n'émettra pas l'audio capturé par cette caméra. N'enregistrer que la vidéo Cochez cette case et le logiciel de surveillance de la caméra réseau n'enregistrera pas l'audio capturé par cette caméra.85 V-3-1-4. Enregistrement des mouvements La caméra réseau dispose d'une fonction de détection de mouvements et de nombreuses options pour la notification des événements. Sur cette page, vous pouvez activer ou désactiver la détection de mouvements et paramétrer la caméra pour qu'elle envoie un e-mail ou qu'elle déclenche une alarme si un mouvement est détecté. Notez que si la caméra est utilisée pour la sécurité, il est important de surveiller ce que la caméra diffuse lorsque la détection de mouvements est utilisée. La détection de mouvements peut ne pas être précise à 100%.
Canal Sélectionnez le nombre de canaux que vous souhaitez paramétrer. Activer Active la fonction d'enregistrement des mouvements. Désactiver Désactive la fonction d'enregistrement des mouvements. Longueur de la vidéo Sélectionnez à partir du menu déroulant, la durée, en secondes, pendant laquelle la86 caméra enregistre lorsqu'un mouvement a été détecté. Déclencher une alarme lorsqu'un mouvement est déclenché Envoie une alarme quand un mouvement a été détecté par la caméra. Envoyer un e-mail lorsqu'un mouvement est déclenché Envoie un e-mail à une adresse prédéfinie quand un mouvement a été détecté par la caméra.87 V-3-2. Options générales Cliquez sur l'icône de la clé ( ) et un menu contextuel apparaît :
Lorsque vous sélectionnez "Options générales" merci de vous référer au chapitre suivant approprié : V-3-2-1. Général Tous les paramètres généraux, comme le répertoire de stockage des fichiers et les espaces d'enregistrement peuvent être paramétrés ici.88
Paramètres de stockage vidéo Utilisez les boutons "Nouveau", "Modifier" et "Supprimer" pour définir le dossier de stockage vidéo local. L'espace disponible dans le dossier spécifié est alors affiché. Durée du scan Définit la période de pause entre chaque permutation de caméra lorsque vous activez la fonction "Scan". Taille max du fichier vidéo Définissez ici la taille maximum de chaque fichier vidéo. Lorsque la taille a atteint cette valeur, le logiciel de surveillance de la caméra réseau ouvre un autre fichier pour enregistrer la vidéo. Enregistrement cyclique Permet d'activer ou de désactiver l'enregistrement cyclique. Lorsqu'il est activé89 l'enregistrement cyclique écrase les enregistrements plus anciens lorsque l'espace de stockage devient plein. Lorsqu'il est désactivé, l'enregistrement cesse lorsque le dispositif de stockage est plein.90 V-3-2-2. Paramètres e-mails Si vous configurez votre caméra réseau pour envoyer des notifications par e- mail en cas d'événements de détection de mouvements (voir VI-3-1-4. Détection de mouvements), vous devez configurer les paramètres e-mail ici.
Objet de l'e-mail Spécifiez l'objet de l'e-mail de notification que vous recevrez. Adresse e-mail du destinataire Utilisez les boutons "Nouveau", "Modifier" et "Supprimer" pour saisir l'adresse e-mail du ou des destinataires pour la notification par e- mail.91 Adresse e-mail de l'expéditeur Spécifiez l'adresse e-mail à laquelle sera envoyé l'e-mail de notification. Serveur SMTP Saisissez l'adresse IP ou le nom d'hôte du serveur SMTP pour l'e-mail de l'expéditeur. Votre FAI peut vous fournir cette information si vous n'êtes pas sûr. Port SMTP Spécifiez ici l'adresse IP ou le nom d'hôte du serveur SMTP que vous souhaitez utiliser. La valeur par défaut est 25. Authentification SMTP Activez ou désactivez l'authentification SMTP. Si vous n'êtes pas sûr, consultez votre FAI. Compte SMTP En cas d'utilisation de l'authentification SMTP (ci-dessus), saisissez le compte SMTP (nom d'utilisateur) de votre serveur SMTP ici. Dans la plupart des cas, il s'agit du même nom que votre nom d'utilisateur POP3 (celui que vous utilisez pour recevoir vos e-mails). Contactez votre FAI si vous n'êtes pas sûr. Mot de passe SMTP Saisissez ici le mot de passe du compte SMTP de votre serveur SMTP. Dans la plupart des cas, il s'agit du même que le mot de passe POP3 (celui que vous utilisez pour recevoir vos e-mails). Contactez votre FAI si vous n'êtes pas sûr.92 V-3-2-3. Sécurité Vous pouvez définir un mot de passe pour protéger le logiciel 16 channel viewer. Lorsqu'il est activé, le mot de passe est demandé à chaque ouverture du logiciel 16 channel viewer. Pour paramétrer le mot de passe, merci d'utiliser l'onglet "Sécurité" dans le menu "Options générales" :
Activer Lorsqu'il est activé, le mot de passe est demandé pour ouvrir le logiciel 16 channel viewer.93 Désactiver Aucun mot de passe n'est requis si l'option est désactivée. Mot de Passe Saisissez ici le mot de passe que vous souhaitez utiliser. Confirmer le mot de passe Saisissez ici à nouveau le mot de passe que vous souhaitez utiliser.
Lorsque vous ouvrez le logiciel 16 channel viewer, il vous est demandé de saisir le mot de passe :94 V-3-2-4. À propos L'onglet "À propos" affiche le numéro de version du logiciel.95 V-4. Modifier la disposition de l'affichage Le logiciel de surveillance de cette caméra réseau dispose de huit dispositions différentes :
Chaque disposition affiche un nombre différent de caméras selon différents agencements. Cliquez sur l'icône qui représente votre disposition préférée pour que la zone d'affichage de la vidéo change en conséquence. Style de disposition 1 : 1 caméra seulement
Affiche la vidéo d'une seule caméra.
Style de disposition 2 : 4 caméras
Affiche la vidéo de 4 caméras.96
Style de disposition 3 : 6 caméras
Affiche la vidéo de 6 caméras.
Style de disposition 4 : 8 caméras
Affiche la vidéo de 8 caméras.
Style de disposition 5 : 9 caméras
Affiche la vidéo de 9 caméras.
Style de disposition 6 : 10 caméras
Affiche la vidéo de 10 caméras.97 Style de disposition 7 : 13 caméras
Affiche la vidéo de 13 caméras.
Style de disposition 8 : 16 caméras
Affiche la vidéo de 16 caméras.98 V-5. Mode plein écran Cliquez sur le bouton "Plein écran" pour passer au mode d'affichage en plein écran. Ce mode utilise tout l'espace disponible sur votre écran pour afficher l'image de surveillance. Appuyez sur le bouton "Échap" pour quitter le mode plein écran.99 V-6. Scan Si vous avez configuré plusieurs caméras, le bouton "Scan" permet de basculer entre l'affichage des différentes caméras. "Déconnecté" est affiché dans la fenêtre de l'image si une caméra configurée est déconnectée.
Cliquez une fois sur le bouton "Scan" pour activer la fonction Scan (l'icône Scan devient bleue ), cliquez à nouveau pour arrêter le scan (l'icône Scan devient blanche ).100 V-7. Orientation horizontale et verticale Pour les caméras qui prennent en charge les fonctions d'orientation horizontale et verticale, vous pouvez ajuster la direction dans laquelle est orientée la caméra réseau.
Merci de sélectionner une caméra dans la zone d'affichage vidéo en cliquant sur son image puis de cliquer sur la direction vers laquelle vous souhaitez que la caméra se dirige (au total 8 directions disponibles). Cliquez sur le bouton "Accueil" ( ) pour revenir à la position d'origine (par défaut) de la caméra.101 V-8. Cliché Vous pouvez prendre une photo d'une caméra sélectionnée et la sauvegarder dans un sous-dossier "Cliché" dans un répertoire de données prédéfini.
Cliquez une fois sur le bouton "Cliché" pour prendre un cliché. Vous pouvez prendre autant de clichés que vous souhaitez jusqu'à ce que le disque dur soit plein.102 V-9. Enregistrement Vous pouvez démarrer l'enregistrement d'une vidéo des images d'une caméra sélectionnée en cliquant sur le bouton "Démarrer enregistrement" :
Lorsque l'enregistrement démarre, un message apparaît dans la boîte de dialogue, comme "1/1 10:00:00, Caméra 2, Démarrage manuel" qui signifie que la caméra 2 a commencé un enregistrement manuel le 1/1 à 10:00:00. Pour arrêter l'enregistrement, cliquez à nouveau sur le bouton "Démarrer enregistrement", un message apparaît dans la boîte de dialogue, comme "1/1 10:00:00, Caméra 2, Arrêt manuel".103 V-10. Lecture vidéo Vous pouvez lire toutes les vidéos enregistrées en cliquant sur ce bouton.
Une nouvelle fenêtre apparaît :
Vous devez d'abord trouver le fichier vidéo que vous souhaitez regarder. Il existe deux types de recherche vidéo : Recherche par heure (recherche tous les fichiers vidéo qui entrent dans une plage horaire spécifique) et Recherche par mouvement (recherche toutes les vidéos enregistrées grâce à la fonction détection de mouvements et qui entrent dans une plage horaire spécifique). Merci de définir la date et l'heure de début et de fin de la période dans laquelle vous souhaitez effectuer la recherche puis cliquez sur le bouton "Rechercher" (sous "Recherche par Heure" ou "Recherche par Mouvement"). Toutes les vidéos trouvées sont affichées. Sélectionnez la vidéo que vous souhaitez lire et cliquez sur le bouton "Lire" pour démarrer la lecture.104 Federal Communication Commission Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
