Type de produit	Lecteur/enregistreur de CD
Marque et modèle	LG SB16W
Dimensions (L × H × P)	300 × 121 × 240 mm
Poids net	1,6 kg
Alimentation	Secteur CA (cordon fourni) ou 6 piles R14 C (non fournies)
Consommation électrique	Voir étiquette principale sur l'appareil
Puissance de sortie amplificateur	0,5 W × 2
Haut-parleurs	1 voie, 1 enceinte, impédance 8 Ω, puissance nominale 1 W, puissance max 2 W
Formats audio compatibles	CD audio, MP3, WMA
Réponse en fréquence (CD)	100 Hz - 8 kHz
Rapport signal/bruit (CD)	61 dB
Gamme dynamique (CD)	56 dB
Radio FM	88 - 108 MHz
Radio AM	530 - 1 620 kHz
Port USB	USB 2.0/1.1, alimentation 5 V 500 mA
Entrée auxiliaire	PORT.IN (prise jack 3,5 mm)
Fonctions de lecture	Lecture/Pause, Arrêt, Piste suivante/précédente, Recherche, Répétition (1/tout/aléatoire), Programmation (20 pistes), BASS BLAST
Température de fonctionnement	5 °C à 40 °C
Humidité de fonctionnement	5 % à 90 %
Sécurité	Laser de classe 1, ne pas exposer à l'eau, ne pas obstruer les aérations
Entretien et nettoyage	Chiffon doux et sec ; éviter solvants, alcool, benzine
Accessoires fournis	Cordon d'alimentation CA

FOIRE AUX QUESTIONS - SB16W LG

Comment allumer l'appareil ?

Tournez le sélecteur de fonction sur la position souhaitée (CD, USB, RADIO, PORT IN) pour allumer l'appareil. Pour éteindre, tournez le sélecteur sur la position d'arrêt (OFF) ou sélectionnez un mode autre que RADIO.

Pourquoi mon CD ne se lit-il pas ?

Vérifiez que le disque est inséré avec l'étiquette vers le haut, qu'il n'est pas rayé ou sale, et qu'il s'agit d'un format compatible (CD audio, MP3/WMA). Assurez-vous d'avoir sélectionné la fonction CD en appuyant sur USB/CD.

Comment écouter la radio ?

Placez le sélecteur de fonction sur RADIO. Choisissez FM ou AM avec la touche correspondante, puis utilisez la molette TUNING pour vous accorder sur la station désirée.

Puis-je brancher un périphérique USB ?

Oui, branchez une clé USB ou un baladeur MP3 sur le port USB à l'avant. Assurez-vous que le périphérique est formaté en FAT16/32, qu'il ne dépasse pas 999 fichiers et qu'il n'est pas un disque dur externe. Appuyez sur USB/CD pour sélectionner la source USB.

Comment programmer une liste de lecture ?

En mode arrêt, appuyez sur PROG. Utilisez |◀◀ ou ▶▶| pour choisir une piste, puis appuyez à nouveau sur PROG. pour la mémoriser. Répétez jusqu'à 20 pistes. Appuyez sur ▶/■ pour lancer la lecture programmée. Pour effacer, appuyez deux fois sur ■.

Que faire si le son est faible ou absent ?

Vérifiez que le volume est réglé avec la molette VOL (-/+). Assurez-vous d'avoir sélectionné la bonne source (CD, USB, RADIO, PORT IN). Pour la radio, déployez l'antenne. Si vous utilisez un périphérique externe, vérifiez le volume de celui-ci.

Comment utiliser l'entrée auxiliaire PORT.IN ?

Branchez votre lecteur portable (MP3, smartphone, etc.) sur la prise PORT.IN à l'avant. Sélectionnez la fonction PORTABLE avec le sélecteur. Lancez la lecture sur votre appareil externe et réglez le volume avec la molette de l'appareil.

L'appareil ne s'allume pas sur piles, que vérifier ?

Assurez-vous d'avoir inséré 6 piles R14 C (non fournies) en respectant la polarité ⊕ et Θ. Si les piles sont faibles, remplacez-les. Si le cordon d'alimentation est branché, l'appareil utilise le secteur et non les piles.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer les surfaces extérieures. En cas de saleté tenace, humidifiez légèrement le chiffon avec une solution détergente douce. N'utilisez jamais d'alcool, de benzine ou de solvants.

Puis-je brancher un casque ?

Cet appareil ne dispose pas de prise casque. Utilisez plutôt un casque via votre périphérique externe branché sur PORT.IN, ou via un adaptateur. Attention à ne pas écouter à volume élevé pour préserver votre audition.

MODE D'EMPLOI SB16W LG

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil et conservez-le pour une consultation ultérieure.

SB16B (SB16B)

SB16W (SB16W)

Consignes de sécurité

ATTENTION

L'éclair avec le symbole d'une pointe de flèche à l'intérieur d'un triangle équilatéral sert à signaler à l'utilisateur la présence d'une tension dangereuse non isolée à l'intérieur de l'emballage du produit, laquelle peut être suffisamment puissante pour constituer un risque de choc électrique pour des individus.

Le symbole d'un point d'exclamation à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l'appareil.

AVERTISSEMENT : POUR PRÉVENIR TOUT RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

ATTENTION : L'appareil ne doit pas être exposé à des projections d'eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être posé sur l'appareil.

AVERTISSEMENT : N'installez pas cet appareil dans un espace confiné tel qu'une bibliothèque ou tout autre meuble similaire.

ATTENTION : N'obstruez pas les ouvertures d'aération. Installez l'appareil conformément aux instructions du fabricant.

Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l'appareil, ainsi qu'à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l'appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu'une bibliothèque ou une étagère, à moins d'assurer une ventilation adéquate ou que les instructions du fabricant l'autorisent.

ATTENTION : Cet appareil utilise un système laser. Afin de garantir l'utilisation correcte de cet appareil, veuillez lire attentivement ce manuel d'utilisation et conservez-le pour vous y référer ultérieurement. Si l'appareil nécessite une intervention quelconque, contactez un service après-vente agréé. Le non-respect des procédures d'utilisation ou de réglage présente un risque d'exposition à des rayonnements dangereux. Pour éviter une exposition directe au faisceau laser, n'essayez pas d'ouvrir la coque.

PRÉCAUTION concernant le cordon d'alimentation

Il est recommandé de brancher la plupart des appareils sur un circuit dédié.

Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n'a ni autres prises ni circuit dérivé. Reportez-vous à la page des spécifications de ce manuel d'utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d'alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de décharge électrique ou d'incendie. Examinez régulièrement le cordon de votre appareil. S'il paraît endommagé ou détérioré, débranchez-le, cessez d'utiliser l'appareil et faites remplacer le cordon par un cordon strictement identique auprès d'un point de service après-vente agréé. Protégez le cordon d'alimentation de sorte qu'il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point où sort le cordon de l'appareil. Pour déconnecter l'appareil du réseau électrique, retirez le cordon d'alimentation de la prise électrique. Lors de l'installation de l'appareil, assurez-vous que la prise soit facilement accessible.

REMARQUE : L'étiquette principale est attachée à l'extérieur du bas de l'appareil. Référez-vous à l'étiquette attachée au bas de l'appareil.

Cet appareil est équipé d'une batterie transportable ou de piles rechargeables.

Retrait sans danger de la batterie ou des piles de l'appareil : Pour retirer la batterie ou les piles usagées, procédez dans l'ordre inverse de leur insertion. Pour empêcher toute contamination de l'environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. La batterie ne doit pas être exposée à une chaleur excessive, telle que la lumière directe du soleil, les flammes, etc.

Mise au rebut des produits

1. Tous les déchets électriques et électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.
2. L'élimination ajustée de votre vieil appareil contribue à protéger l'environnement et la santé des personnes.
3. Pour plus d'informations sur le traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Élimination des batteries/accumulateurs usagés

1. Ce pictogramme peut être associé aux symboles chimiques du mercure (Hg), du cadmium (Cd) ou du plomb (Pb) si la batterie contient plus de 0,0005 % de mercure, 0,002 % de cadmium ou 0,004 % de plomb.
2. Les batteries/accumulateurs doivent tous être mis au rebut séparément des flux de déchets municipaux à travers des installations de collecte spécifiques déterminées par les autorités locales ou publiques.
3. Une mise au rebut conforme de vos batteries/accumulateurs usagés permettra d'éviter d'éventuelles conséquences négatives sur l'environnement et la santé humaine.
4. Pour plus d'informations sur la mise au rebut des batteries/accumulateurs usagés, veuillez contacter l'organisme local, le service de traitement des déchets et la boutique où vous avez acheté le produit.

LG Electronics déclare ce(s) produit(s) conforme(s) aux normes de base et aux dispositions des Directives 2004/108/CE, 2006/95/CE, 2009/125/CE et 2011/65/EU en la matière.

Contactez le bureau pour la conformité de ce produit :

Veuillez noter que ce Centre n'est PAS un Service Client. Pour les Informations Service Client, veuillez consulter la Carte de Garantie ou contacter le revendeur chez qui vous avez acheté le produit.

Table des matières

1 Démarrage

2 Consignes de sécurité 6 Accessoires fournis 6 Fichiers compatibles 7 Panneau avant

2 Raccordements

8 Source d'alimentation 8 - Insertion des piles 8 - Branchement du cordon d'alimentation CA 9 Raccordement d'autres appareils 9 - Raccordement d'un périphérique USB 9 - Retrait du périphérique USB de l'appareil 9 - Périphériques USB compatibles 9 - Impératifs à respecter pour les périphériques USB 9 - Connecteur PORT. IN

3 Utilisation

10 Fonctions de base 10 - Fonctions CD/USB 10 Fonctions de base 10 - Fonctions CD/USB 11 Autres fonctions 11 - Lecture programmée 11 - Permet d'écouter de la musique à partir de votre lecteur portable 11 Utilisation de la radio 11 - Écoute de la radio 11 - Extinction de la radio

4 Dépannage

12 Dépannage

Annexe

13 Spécifications 14 Entretien 14 - Manipulation de l'appareil 14 - Remarques sur les disques

Accessoires fournis

Vérifiez que vous disposez bien des accessoires fournis suivants.

Câble d'alimentation CA1

Fichiers compatibles

Caractéristiques des fichiers MP3/WMA :

La compatibilité de l'appareil avec les fichiers MP3/WMA est limitée comme suit :

• Fréquence d'échantillonnage : de 8 à 48 kHz (MP3), de 8 à 48 kHz (WMA)
• Débit binaire : de 32 à 384 kbps (MP3), de 32 à 384 kbps (WMA)
• Nombre maximal de fichiers : moins de 999
• Extension des fichiers : ".mp3", ".wma".
• Format de fichier CD-ROM : ISO9660 / JOLIET
• Nous vous conseillons d'utiliser « Easy-CD Creator », qui crée un système de fichiers ISO 9660.
• Vous devez avoir le contrôle de la formule de disque [Mastered] lorsque vous formatez des disques réinscriptibles afin qu'ils soient compatibles avec les lecteurs LG. Si vous désactivez l'option « Système de fichiers actifs », le disque ne pourrait pas être lu sur les lecteurs LG. (Mastered/Live File System : options de formatage de disque pour Windows Vista)

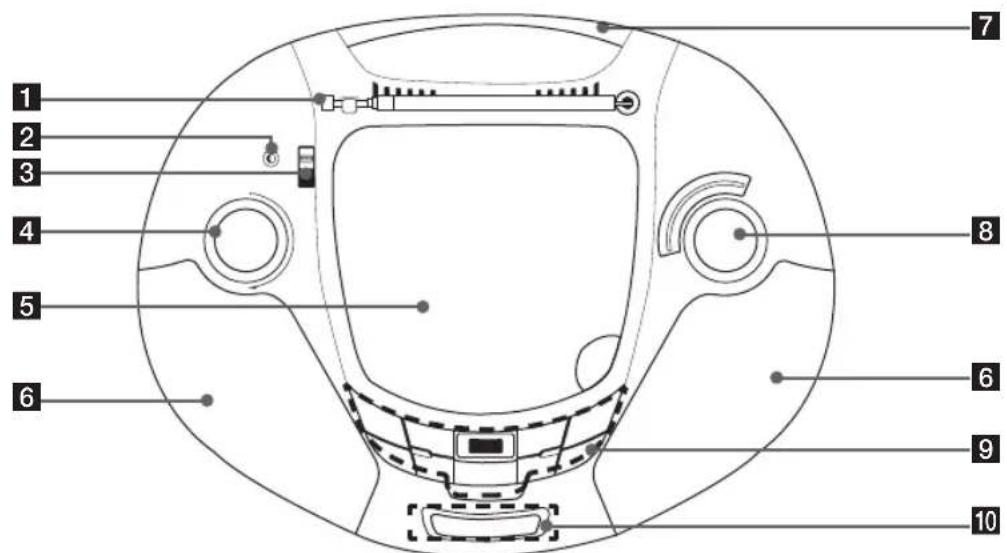

Panneau avant

1 Antenne 2 PORT.IN

Vous pouvez utiliser l'appareil pour lire la musique depuis divers types de lecteur portable.

3 Sélecteur de fonction et arrêt

Permet de changer la fonction. Permet également d'éteindre l'appareil.

4 VOL (- / + )

Contrôle du volume.

5 Tiroir disque 6 Enceinte 7 Poignée 8 Molette de TUNING (- / +)

9 REPEAT

Vous pouvez profiter de votre musique en lecture répétée ou aléatoire.

PROG.

Permet de définir les pistes dans l'ordre souhaité. USB/CD

Permet de sélectionner la fonction USB/CD.

/ Démarre ou met en pause la lecture. Permet d'arrêter la lecture. // Ignorer/Rechercher. Recherche un dossier contenant des fichiers MP3/WMA.

Quand un CD/périphérique USB contenant des fichiers MP3/WMA répartis dans plusieurs dossiers est en cours de lecture, appuyez sur ce bouton pour sélectionner le dossier souhaité. Connecteur USB

BASS BLAST

Permet de renforcer les aigus, les graves et l'effet de son surround.

10 Afficheur

(CD et périphérique USB uniquement)

Source d'alimentation

Insertion des piles

1. Appuyez sur le couvercle des piles pour ouvrir le compartiment.
2. Insérez six piles R14 « C » (non fournies) dans le compartiment et assurez-vous de leur positionnement correct pour ⊕ et Θ.
3. Fermez le couvercle du compartiment des piles.

Branchement du cordon d'alimentation CA

1. Branchez une extrémité du cordon d'alimentation CA (fourni) dans la prise d'alimentation CA.
2. Branchez l'autre extrémité dans la prise murale.

Remarque

• Sortez le cordon d'alimentation CA de la prise murale si vous ne prévoyez pas d'utiliser l'appareil sur une période prolongée.
• Afin de prévenir tout dommage provenant d'une éventuelle fuite des piles, sortez celles-ci si vous ne prévoyez pas d'utiliser l'appareil sur une période prolongée. Lorsque les piles s'affaiblissent, pensez à les remplacer par de nouvelles. Tant que le cordon d'alimentation reste branché dans la sortie murale, les piles ne sont pas sollicitées.
• Les piles (batteries ou accumulateurs installés) et les appareils contenant des piles ne doivent pas être exposés à une chaleur excessive, telle que la lumière directe du soleil, un feu, etc.

Raccordement d'autres appareils

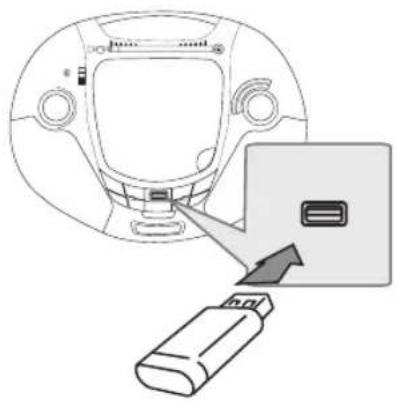

Raccordement d'un périphérique USB

Enfoncez la prise USB d'une clé mémoire USB (ou baladeur MP3, etc.) dans le port USB à l'avant de l'appareil.

Retrait du périphérique USB de l'appareil

1. Choisissez une fonction/un mode différent ou appuyez sur la touche ■ deux fois de suite.
2. Retirez le périphérique USB de la station.

Périphériques USB compatibles

• Lecteur MP3: lecteur MP3 à mémoire Flash.
• Clé USB à mémoire Flash : clés USB 2.0 ou USB 1.1.
• La fonction USB de cet appareil ne prend pas en charge certains périphériques USB.

Impératifs à respecter pour les périphériques USB

• Les appareils qui requièrent l'installation d'un programme supplémentaire et qui sont reliés à l'ordinateur ne sont pas pris en charge.
• Ne retirez pas le périphérique USB pendant son utilisation.
• Si le périphérique USB a une grande capacité, la recherche peut prendre quelques minutes.
• Pour éviter la perte de données, sauvegardez toutes vos données.
• Si vous utilisez un câble d'extension USB ou un concentrateur USB, le périphérique USB ne sera pas reconnu. Le système de fichiers NTFS n'est pas pris en charge. (Seul le système de fichiers FAT (16/32) est accepté.)
• Cet appareil ne prend pas en charge un nombre total de fichiers supérieur ou égal à 1 000.
• Les disques durs externes, les lecteurs de cartes, les périphériques verrouillés ou les périphériques USB de type disque dur ne sont pas pris en charge. Le port USB de l'appareil ne peut pas être raccordé à un ordinateur. L'appareil ne peut pas être utilisé comme périphérique de stockage.

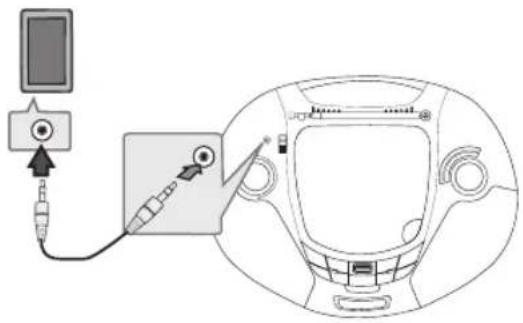

Connecteur PORT. IN

Raccordez la sortie (écouteur) d'un périphérique portable (baladeur MP3, lecteur multimédia portatif, etc.) au connecteur d'entrée d'appareil portable.

• Attention : L'utilisation prolongée d'un casque ou d'écouteurs à un volume élevé peut provoquer une perte d'audition.

Fonctions de base

Fonctions CD/USB

1. Insérez le disque (face imprimée vers le haut) ou connectez le périphérique USB au port USB.
2. Sélectionnez la fonction CD ou USB en appuyant sur la touche USB/CD.
3. Sélectionnez le fichier (ou la piste) souhaité en appuyant sur /

Fonction Action

Arrêt	Appuyez sur ■ .
Lecture	Appuyez sur ▶/■.
Pause	Appuyez sur ▶/■.
Accès à la piste ou au fisier précédent/suivant	Appuyez sur la touche 丨← ou ▶← pendant la lecture pour acceder à la piste ou au fisier suivant ou revenir au début de la piste ou du fisier en cours.Appuyez deux fois brievement sur la touche 丨← pour revenir à la piste ou au fisier précédent.
Recherche d'une section dans une piste	Appuyez et maintainant enforcé 丨← ou ▶← durant la lecture et relâchéz au moment que vous souhaitez écouter.
Lecture repétée ou aléatoire	Appuyez sur REPEAT plusieurs fois, l'affichage indique respectivement: REPEAT 1 -> REPEAT ALL -> RANDOM -> OFF.
Renforcement de l'effet surround	Pendant la lecture, appuyez sur la touche BASS BLAST pour renforcer les aigus, les graves et l'effet de son surround.

Remarque

• Si vous lancez la lecture d'un disque rayé, vous risquez d'entendre un bruit et le lecteur ne reconnaîtra pas toujours le disque. Le codec audio DTS n'est pas pris en charge.

Remarque

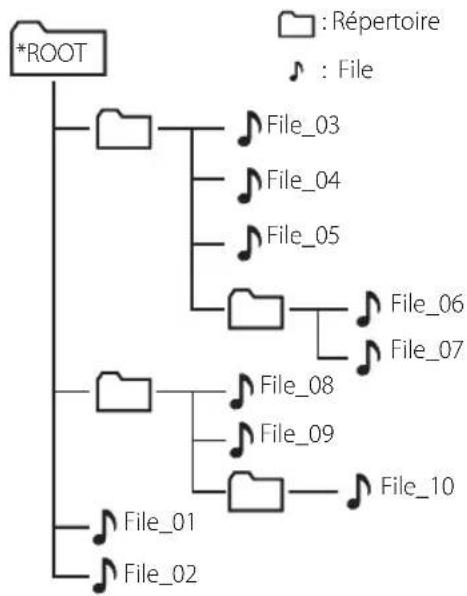

• Les dossiers/fichiers sur CD ou sur périphérique USB sont reconnus comme suit :

• Les pistes et dossiers seront présentés dans l'ordre où ils ont été enregistrés, mais peuvent ne pas l'être, en fonction des conditions d'enregistrement.
• Les fichiers seront lus un à un depuis le fichier 01 jusqu'au fichier 10.
• Les dossiers se présenteront dans l'ordre suivant : FAT (USB) : File_01 → File_02 → File_03 → File_04 → File_05 → File_06 → File_07 → File_08 → File_09 → File_10 ; CD : File_01 → File_02 → File_03 → File_04 → File_05 → File_08 → File_09 → File_06 → File_07 → File_10. *ROOT : « ROOT » est le premier écran que vous pouvez voir lorsqu'un ordinateur reconnaît le périphérique de stockage.

Autres fonctions

Lecture programmée

La fonction de programmation vous permet de mémoriser vos fichiers préférés d'un disque ou d'un périphérique USB.

Un programme peut contenir 20 pistes.

1. Insérez un CD ou un périphérique USB et attendez que la fonction soit disponible.
2. Appuyez sur PROG. en mode arrêt.
3. Appuyez sur ou pour sélectionner une piste.
4. Appuyez de nouveau sur PROG. pour enregistrer et sélectionner la piste suivante.
5. Appuyez sur ▶/❚❚ pour lire les fichiers musicaux programmés.
6. Pour effacer votre sélection, appuyez deux fois sur la touche ■

Remarque

Les programmes sont également effacés lorsque vous sortez le disque ou retirez le périphérique USB, lorsque vous éteignez l'appareil ou lorsque vous changez de fonction.

Utilisation de la radio

Écoute de la radio

1. Réglez le sélecteur de fonction sur le mode RADIO.
2. Sélectionnez FM ou AM.
3. Sélectionnez la station de radio à l'aide de la molette de réglage.

Extinction de la radio

Pour éteindre l'appareil, réglez le sélecteur de fonction sur le mode CD, PORT IN ou USB.

Permet d'écouter de la musique à partir de votre lecteur portable

Le lecteur peut être utilisé pour diffuser la musique provenant de divers types de lecteurs portables.

1. Raccordez le lecteur portable au connecteur PORT.IN (PORTABLE IN) de l'appareil.
2. Réglez le sélecteur de fonction sur le mode PORTABLE.
3. Allumez le lecteur portable et lancez la lecture.

Dépannage

	PROBLÈME CAUSE SOLUTION
Généralités	Il n'y pas de courant.	Le cordon d'alimentation n'est pas branché.
		Les piles sont vides.
	Absence de son.	Vérifiez si vous avez sélectionné la bonne fonction.
CD	L'appareil ne démarre pas la lecture.	Un disque illisible a été inséré.
		Aucun disque n'est liéven dans le lecteur.
		Le disque est sale.
		Le disque est inséré à l'envers.
Radio	Absence de son.	La fonction n'est pas réglée sur Radio.
	Du bruit se fait entendre.	Des apparciels électroniques se trouvent pres du lecteur.

Spécifications

Généralités
Alimentation électric Rêférez-vous	us à l'étiquette principale.
Consommation d'énergie Rêférez-vous	à l'étiquette principale.
Poids net 1,6 kg
Dimensions externes (L x H x P) (30x121 x 240) mm
Température de fonctionnement	5 °C à 40 °C, Fonctionnement: à l'horizontal
Humidité de fonctionnement 5 % à 90 %

Tuner FM
Plage de réglage FM 88 à 108 MHz
Plage de réglage AM 530 à 1 620 kHz

Amplificateur
Puisance de sortie 0,5 W x 2

USB
Alimentation du bus (USB) CC 5 V	= 500 mA
Version USB USB 2,0 ou USB 1,1

CD
Réponse en fréquence 100 MHz à	8 kHz
Rapport signal/bruit 61 dB
Gamme dynamique 56 dB

Hauts-parleurs
Type 1 voies 1 enceintes
Impédance	8 Ω
Puisance nominale	1 W
Puisance maximale	2 W

• La conception et les spécifications sont sujettes à modification sans préavis.

Entretien

Manipulation de l'appareil

Lors du transport

Conservez le carton et les emballages d'origine. Si vous devez transporter l'appareil, pour une protection maximale, emballez-le tel que vous l'avez reçu à sa sortie de l'usine.

Entretien des surfaces extérieures

N'utilisez pas de liquides volatils tels qu'une bombe d'insecticide à proximité. - Essuyez sans appuyer pour ne pas abîmer la surface. - Ne laissez pas des produits en caoutchouc ou en plastique en contact prolongé avec l'appareil.

Nettoyage de l'appareil

Pour nettoyer le lecteur, utilisez un chiffon doux et sec. Si les surfaces sont très sales, utilisez un chiffon doux légèrement humidifié d'une solution détergente douce. N'utilisez pas de solvants puissants tels que de l'alcool, de la benzine ou des diluants, car ces derniers risquent d'endommager la surface de l'appareil.

Entretien de l'appareil

Ce lecteur est un appareil de précision à haute technologie. Si la lentille optique et les composants du lecteur sont sales ou usés, la qualité de l'image peut s'en trouver diminuée. Pour plus de détails, contactez votre service après-vente/agréé le plus proche.

Remarques sur les disques

Manipulation des disques

Ne collez jamais de papier ni de ruban adhésif sur le disque.

Rangement des disques

Après la lecture, rangez le disque dans son boîtier. N'exposez pas le disque aux rayons directs du soleil ni à des sources de chaleur et ne le laissez jamais dans une voiture garée en plein soleil.

Nettoyage des disques

N'utilisez pas de solvants puissants tels que de l'alcool, de la benzine, des diluants, des produits de nettoyage en vente dans le commerce ou des vaporisateurs antistatiques destinés aux disques vinyle.
