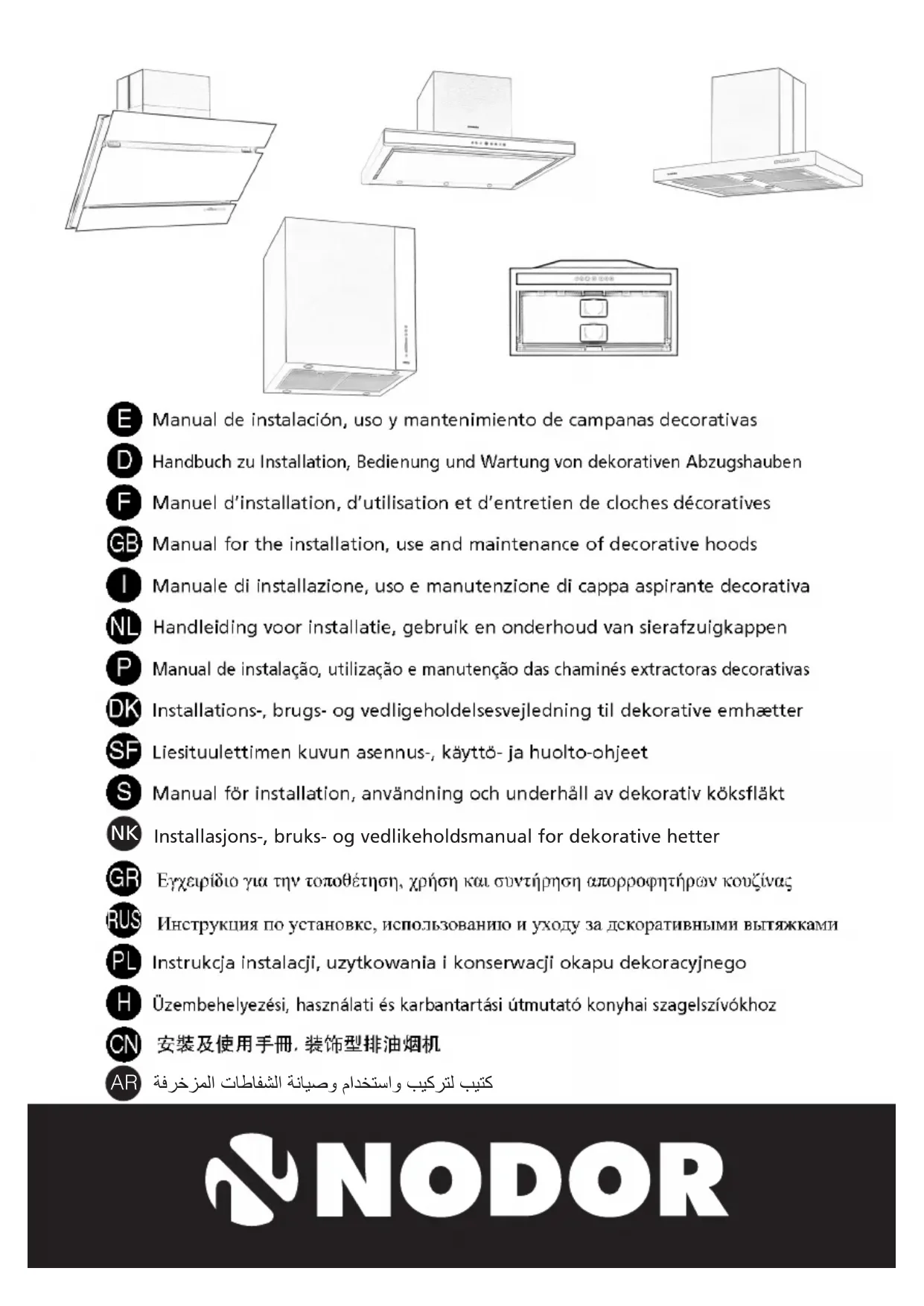

MODE D'EMPLOI Isla Deimos 1000 NODOR

H O TT E ASPI R ANTE DÉCOR A T I V E Cher client,

Merci d’avoir choisi notre hotte. Veuillez lire attentivement ces instructions qui

vous assureront une installation, une utilisation et un entretien optimum de

Installation de la hotte (recherchez le symbole sur les illustrations)

Attention: appliquez les normes locales relatives à l’évacuation des

fumées. Entre autres: ne reliez pas la hotte à un conduit de fumée,

d’aération ou d’air chaud déjà utilisé. Conrmez avec l’autorité locale

que votre raccordement est conforme. Assurez-vous que le débit maximal

d’extraction d’air des appareils environnants ne dépasse pas 4 Pa (0,04 mbar).

Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de

cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un

Ll’air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées

d’appareils utilisant du gaz ou un autre combustible.

Pour l’évacuation des fumées vers l’extérieur, utiliser un tuyau en PVC rigide

d’un diamètre idéal de 150 mm.

Les restrictions précédentes ne concernent pas les hottes dépourvues

d’évacuation vers l’extérieur (utilisation en recyclage avec ltre à charbon

Installez la hotte conformément aux instructions du schéma de montage

- La distance minimale à respecter entre la surface support des récipients de

cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine

doit être d’au moins 65 cm. Si les instructions d’installation pour la table de

cuisson à gaz spécient une distance plus grande, celle-ci doit être prise en

Branchement électrique de la hotte

Attention: avant de brancher la hotte : coupez l’alimentation

électrique. Vériez que la tension et la fréquence existantes

correspondent à celles indiquées sur la plaque signalétique de la

Si la hotte est équipée d’une prise, raccordez la hotte à une prise homologuée

facile d’accès, conformément aux normes en vigueur.

Si l’appareil n’est pas équipé de prise, raccordez-le directement à

l’installation électrique, sur un circuit protégé par un dispositif omnipolaire de

séparation facile d’accès pour pouvoir le déconnecter, conformément à la

réglementation locale.

Utilisation de la hotte – Sécurité

Attention: en cas de décharge électrostatique (par ex. la foudre) la

hotte peut cesser de fonctionner. Cela ne suppose aucun risque de

dommages. Coupez l’alimentation électrique de la hotte et

rebranchez- la une minute plus tard.

- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les

enfants) dont les capacités physiques, sensorielles ou mentales sont réduites,

ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont

pu bénécier, par l’intermédiaire d’une personne responsable de leur sécurité,

d’une surveillance ou d’instructions préalables concernant l’utilisation de

l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas

Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec

Il y a risque d’incendie si le nettoyage n’est pas effectué conformément aux

instructions; ne pas amber d’aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes

lorsqu’il est utilisé avec des appareils de cuisson.

Si le câble d’alimentation électrique est endommagé, celui-ci devra être

impérativement changé par un service ofciel ou par un agent autorisé.

Utilisation de la hotte - Pupitre de commande (recherchez le symbole sur les

Vous trouverez ci-après la description des différents pupitres de commande

possibles. Vériez le modèle du pupitre de commande de votre hotte et

reportez-vous à l’illustration correspondante.

Pupitre avec bouton électrique (illustration P2)

1- Marche / arrêt de l’éclairage.

2- Témoin de contrôle de fonctionnement de l’éclairage.

3- Vitesse d’extraction - touche : 1ère, 2ème et 3ème vitesses En appuyant de

nouveau sur la vitesse actuelle, l’extracteur s’éteint.

4- Témoin de contrôle de vitesse de fonctionnement de l’extraction.

Minuterie : maintenez appuyée pendant deux secondes la touche de la vitesse

choisie, jusqu’à ce que l’indicateur clignote. 15 min plus tard, l’extracteur

s’arrête et l’éclairage s’éteint. Pour annuler la minuterie: appuyez une fois sur la

touche de la vitesse choisie.

Pupitre à quatre vitesses - Afcheur numérique (illustration P3)

1- Marche / arrêt de l’éclairage.

2- Marche / arrêt d’extraction.

3- Réduire la vitesse d’extraction.

4- Pupitre indicateur de la vitesse d’extraction.

5- Augmenter la vitesse d’extraction.

6- Activer la vitesse turbo d’extraction.

7- Activer et désactiver la minuterie d’extraction.

Minuterie: l’extracteur fonctionne 5 min. à la vitesse choisie et 5 min.

supplémentaires à chacune des vitesses inférieures jusqu’à ce qu’il s’arrête et

que l’éclairage s’éteigne.

Pupitre à cinq touches (illustration P4)

1- Témoin de contrôle de fonctionnement d’extraction.

2- Marche / arrêt de l’éclairage.

3- Arrêt d’extraction.

4- Vitesse d’extraction. - touche : 1ère, 2ème et 3ème vitesses

Pupitre tactile (illustration P5)

1- Témoin indicateur / touche d’avertissement de nettoyage des ltres. Alerte

de remplacement du ltre nécessaire - appuyez pour désactiver une fois le ltre

nettoyé ou remplacé.

2- Activer et désactiver la minuterie de l’extracteur.

3- Marche / arrêt de l’éclairage. Maintenez appuyé pour régler l’intensité de

4- Marche / arrêt d’extraction.

5- Vitesse d’extraction - touche: 1ère, 2ème, 3ème et 4ème vitesses

Minuterie: l’extracteur fonctionne 5 min. à la vitesse choisie et 5 min.

supplémentaires à chacune des vitesses inférieures jusqu’à ce qu’il s’arrête.

Pupitre tactile progressif (illustration P6)

1- Marche / arrêt d’extraction.

2- Pupitre tactile à glissière de contrôle de la vitesse d’extraction. Également

utilisé en combinaison avec la touche -3-.

3- Marche / arrêt de l’éclairage. Appuyez sur la touche et, pendant qu’elle

clignote, réglez l’intensité de l’éclairage avec le pupitre tactile progressif -2-.

4- Active et désactive la minuterie d’extraction.

5- Témoin indicateur / touche d’avertissement de nettoyage des ltres. Alerte

de remplacement du ltre nécessaire - appuyez pour désactiver l’alerte une

fois le ltre propre ou remplacé.

Minuterie: l’extracteur fonctionne 2 min. à la vitesse choisie et 2 min.

supplémentaires à chacune des vitesses inférieures jusqu’à ce qu’il s’arrête et

que l’éclairage s’éteigne.

Entretien de la hotte

Attention: coupez toujours l’alimentation électrique avant d’intervenir

sur la hotte. En cas de défaut, contactez un distributeur ofciel ou un

Nettoyage externe : utilisez un détergent liquide, non corrosif et n’utilisez pas

des produits de nettoyage abrasifs.

Filtres à graisse : Il y a risque d’incendie si le nettoyage n’est pas effectué

conformément aux instructions Pour cela, démontez les ltres et lavez-les à

l’eau chaude et avec du détergent neutre. Si vous utilisez un lave-vaisselle,

placez les ltres à la verticale an d’éviter le dépôt de restes solides.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Important: augmentez la fréquence de nettoyage / remplacement des

ltres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des

ltres d’origine du fabricant.

Remplacement des ampoules (recherchez le symbole sur les illustrations)

Attention: ne manipulez pas les ampoules avant d’avoir coupé

l’alimentation électrique et que leur température n’ait baissé.

Important: utilisez des ampoules neuves conformément à ce qui

apparaît sur la plaque signalétique de la hotte.

Utilisez des ampoules à réecteur en aluminium pour remplacer des ampoules

halogènes. N’utilisez pas d’ampoules dichroïques - risque de surchauffe.

Sur les hottes équipées de lampes à lament de tungstène, l’éclairage doit être

uniquement utilisé lorsque le moteur est en fonctionnement. Ces lampes ne

peuvent fonctionner en permanence et doivent servir d’éclairage ponctuel.

Informations légales

- Déclare que cet équipement est conforme aux exigences essentielles

concernant le matériel électrique basse tension, indiquées dans la directive

2006/95/CEE du 12/12/06, et de compatibilité électromagnétique indiquées

par la directive 2004/108/CEE du 15/12/04.

- N’est pas responsable du non respect des indications de la présente notice et

des normes de sécurité en vigueur pour l’utilisation correcte de l’équipement.

- Se réserve le droit d’effectuer toute modication sur l’équipement ou dans la

présente notice sans avertissement préalable.

Contactez notre distributeur ofciel si vous avez besoin d’assistance technique

ou d’informations supplémentaires concernant nos produits.
