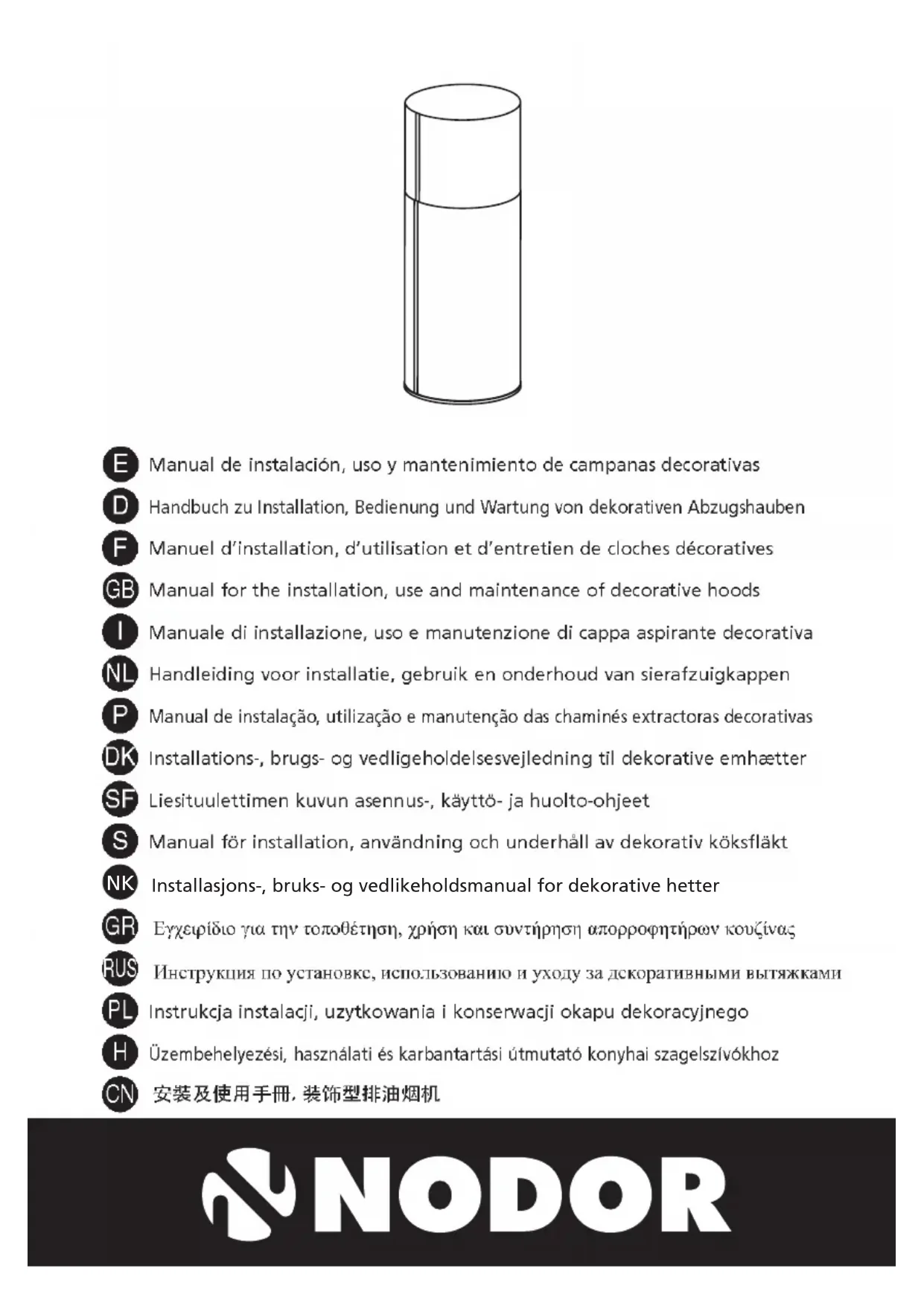

MODE D'EMPLOI Isla Sol NODOR

Neuerungen oder Korrekturen zu verändern.HOTTE D'EXTRACTION DÉCORATIVE Cher client:

Nous avons la certitude que l'acquisition de notre hotte d'extraction

satisfera pleinement vos besoins. Nous vous prions pour cela de

lire attentivement les instructions du manuel afin d'obtenir un résul-

tat optimal lors de l'utilisation de celle-ci.

INSTRUCTIONS POUR L'INSTALLATION, L’ENTRETIEN et

L’UTILISATION Si vous avez besoin d’une assistance technique ou d’un complé-

ment d’information sur nos produits, n’hésitez pas à contacter notre

distributeur officiel.

INDICATIONS GENERALES Avant d'installer et d'utiliser la hotte, vous devez vous assurer que

la tension (V) et la fréquence (Hz.) indiquées sur la plaque de

caractéristiques correspondent à la tension et à la fréquence du lieu

où la hotte va être installée.

La plaque de caractéristiques avec les données techniques se

trouvent à l'intérieur de la hotte.

Pour un meilleur rendement de l’extraction de fumées, nous con-

seillons que le tube soit en PVC rigide et d’un diamètre minimum

bRANCHEMENT ELECTRIQUE Le câble de la hotte doit être branché dans une prise de courant ou

directement raccordé à un interrupteur omnipolaire qui devra avoir

une distance d'ouverture des contacts d'au moins 3 mm.

Le fabricant n'est pas responsable dans le cas où les normes de

sécurité en vigueur et nécessaires pour un fonctionnement correct

et normal de la partie électrique ne sont pas observées.

PUPITRE DE COMMANDE DU bOUTON ÉLECTRONIQUE Ce pupitre est situé sur la partie frontale de la hotte et comprend:

- 3 boutons poussoir de contrôle du moteur (position 1e, 2e et 3e

- Voyant de contrôle du fonctionnement de l'éclairage. (Réf. E).

- Voyant de contrôle du fonctionnement du moteur (Réf. G).

- Bouton poussoir de commande de l'éclairage (Réf. F ).

Temporisation: Afin de temporiser le fonctionnement de la hotte, une

fois la vitesse sélectionnée, vous devrez exercer une pression sur le

bouton pendant deux secondes jusqu'à ce que le voyant lumineux

clignote, suite à quoi commence alors le décompte de 15 minutes.

Une fois ce temps écoulé, le moteur s'arrêtera et la lumière aussi.

Si vous désirez annuler la temporisation, exercez une pression sur

le bouton temporisé et le moteur cessera de fonctionner.

- Ne raccordez pas l’évacuation de la hotte à un conduit de

fumée, ni à des conduits d'aération ou d'air chaud. Avant de la

raccorder au conduit, consultez les arrêtés municipaux sur les

sorties d'air et demander l’autorisation à la personne responsa-

ble du bâtiment. Assurez-vous que la ventilation soit adaptée

au cas où vous voulez utiliser la hotte avec un autre produit

- Ne faites jamais frire des aliments en les laissant sans survei-

llance, car l'huile peut surchauffer voire prendre feu. Dans le

cas d'une huile usagée, les risques d’inflammation sont plus

- N'utilisez jamais la hotte dans des milieux où fonctionnent

également des appareils à décharge connectés à l'extérieur à

moins de pouvoir assurer une ventilation parfaite dans ledit

- Afin d'éviter les risques d’incendies, tous ces conseils ainsi

que le nettoyage périodique des filtres de graisse doivent être

rigoureusement observés.

- En cas de décharge électrostatique (modèle ESD), il est

possible que la hotte cesse de fonctionner. Eteignez la hotte

(OFF) et allumez-la de nouveau (ON), elle fonctionnera alors

correctement. Il n'y a aucune sorte de risques en cas de

décharge électrostatique.

- Si le câble d'alimentation électrique est endommagé, celui-ci

devra être impérativement changé par un service officiel ou par

- Ne jamais faire flamber quoi que ce sois en dessous de la

- L’appareil doit être installé de telle manier que la prise soit

- La hotte sera installée à 65cm au moins du plan de cuisson.

- Dans des conditions météorologiques provoquant des interfé-

rences électriques, il se peut que l’appareil ne fonctionne plus.

En éteignant l’appareil (OFF) et en le remettant en marche

(ON), son fonctionnement normal sera rétabli sans aucun ris-

- Cet appareil n’est pas destiné à être utilisé par des personnes

(y compris des enfants) dont les capacités physiques, sensorie-

lles ou mentales sont réduites, ou qui ne possèdent pas

d'expérience ou de connaissance, sauf si elles ont été supervi-

sées ou si elles ont reçu des instructions relatives à l’utilisation

de l’appareil de la part d’une personne responsable de leur

- Les enfants devront être supervisés pour s’assurer qu’ils ne

jouent pas avec l’appareil.

- L’air évacué ne doit pas être envoyé par des conduites utili-

sées pour évacuer les fumées d’appareils alimentés au gaz ou

tout autre combustible (cela n’est pas appliqué aux appareils

exclusivement destinés à décharger de l’air à l'intérieur de la

- Quand la hotte est mise en marche en même temps que

d’autres appareils alimentés par une énergie différente de

l’énergie électrique, la sortie d’air ne doit pas être supérieure à

- Ne jamais utiliser la hotte dans une pièce où des appareils

avec des décharges connectées à l'extérieur fonctionnent déjà,

à moins qu'une parfaite ventilation n’y soit assurée.

- Cette hotte ne peut être installée qu’au-dessus de plans de

cuisson électriques ou à gaz à 4 feux maximum.

- Si la hotte est installée sur un élément de cuisson à gaz, la

distance minimale entre la surface de support des éléments de

Fcuisson et la partie inférieure de la hotte doit être au moins de

65 cm. Si les instructions d’installation de l’élément de cuisson

à gaz indiquent une distance supérieure, en tenir compte.

- Si la hotte est installée sur un élément de cuisson électrique,

la distance minimale devant être laissée entre la surface de

support des éléments de cuisson et la partie inférieure de la

hotte est décrite sur le patron de montage.

- Les règlements concernant l’évacuation d’air doivent être

ENTRETIEN (Fig. 10/11)

Attendre au moins 30 minutes pour ouvrir la vitre centrale après

avoir éteint les feux.

Avant d'effectuer toute opération, assurez-vous toujours que le

câble d'alimentation soit débranché et que l'interrupteur soit en

position d'arrêt. Lavez la partie externe avec un détergent liqui-

de non corrosif et n’utilisez pas de produit de nettoyage conte-

- Remplacement d’une lampe.

Avant de remplacer la lampe, assurez-vous que la hotte soit

débranchée. Enlevez le filtre à graisse et changez la lampe par

une lampe de puissance égale à celle indiquée dans les carac-

téristiques techniques. Replacez le filtre.

- Nettoyage du filtre de graisse.

En fonction de l'utilisation et, au minimum une fois par mois, les

filtres à graisse devront être démontés et lavés dans un lave-

vaisselle ou à l’eau chaude avec un détergent. Dans le cas où

vous utilisez le lave vaisselle, il est recommandé de mettre les

filtres en position verticale afin d'éviter que des restes de repas

se déposent sur ceux-ci. Après les avoir rincés et séchés,

remettez-les en place en agissant à l’inverse de la manière dont

vous les avez démontés.

Les filtres à charbon actif sont à changer régulièrement pour

que la hotte fonctionne correctement, au moins tous les trois

mois (selon la fréquence d'utilisation).

AVIS IMPORTANT POUR LES HOTTES AYANT DES LAMPES HALOGÈNES Lorsque vous remplacez les lampes halogènes, celles-ci doi-

vent être remplacées par des lampes à réflecteur en aluminium.

Ne jamais utiliser des lampes dichroïques, afin d'éviter une

surchauffe du support de la lampe.

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ DANS LE CAS OÙ NE SERAIENT PAS OBSERVÉES LES INDICATIONS DÉCRITES CONCERNANT L'INSTALLATION,

L'ENTRETIEN ET L'UTILISATION APPROPRIÉS DE LA HOTTE D'EXTRACTION Le fabricant déclare que ce produit remplit toutes les conditions

essentielles requises par la directive 2006/95/CEE du 12 déc-

embre 2006 sur matériel électrique de basse tension, et par la

directive 2004/108/CEE du 15 décembre 2004 sur compatibilité

Si vous avez besoin d'une assistance technique ou d'un

complément d'information sur nos produits, n'hésitez pas à

contacter notre distributeur officiel.

LE FAbRICANT se réserve le droit d'effectuer toute

amélioration technologique ou modification sans préa-
