MODE D'EMPLOI DTG8330E GORENJE

HOTTE DE CUISINE - Notice d'utilisation

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.- 15 -

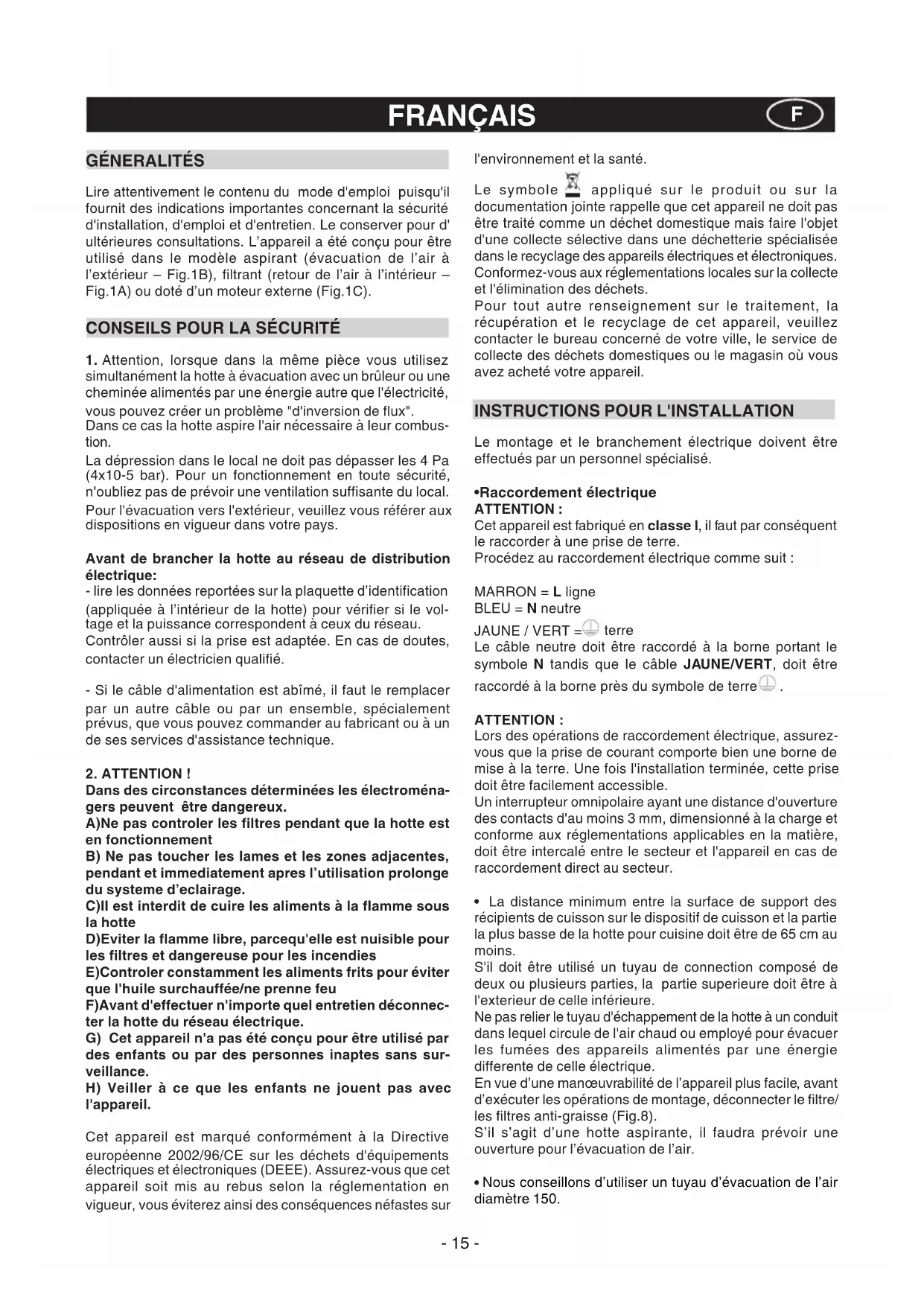

GÉNERALITÉS Lire attentivement le contenu du mode d'emploi puisqu'il

fournit des indications importantes concernant la sécurité

d'installation, d'emploi et d'entretien. Le conserver pour d'

ultérieures consultations. L’appareil a été conçu pour être

utilisé dans le modèle aspirant (évacuation de l’air à

l’extérieur – Fig.1B), filtrant (retour de l’air à l’intérieur –

Fig.1A) ou doté d’un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez

simultanément la hotte à évacuation avec un brûleur ou une

cheminée alimentés par une énergie autre que l'électricité,

vous pouvez créer un problème "d'inversion de flux".

Dans ce cas la hotte aspire l'air nécessaire à leur combus-

La dépression dans le local ne doit pas dépasser les 4 Pa

(4x10-5 bar). Pour un fonctionnement en toute sécurité,

n'oubliez pas de prévoir une ventilation suffisante du local.

Pour l'évacuation vers l'extérieur, veuillez vous référer aux

dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution

- lire les données reportées sur la plaquette d’identification

(appliquée à l’intérieur de la hotte) pour vérifier si le vol-

tage et la puissance correspondent à ceux du réseau.

Contrôler aussi si la prise est adaptée. En cas de doutes,

contacter un électricien qualifié.

- Si le câble d'alimentation est abîmé, il faut le remplacer

par un autre câble ou par un ensemble, spécialement

prévus, que vous pouvez commander au fabricant ou à un

de ses services d'assistance technique.

Dans des circonstances déterminées les électroména-

gers peuvent être dangereux.

A)Ne pas controler les filtres pendant que la hotte est

B) Ne pas toucher les lames et les zones adjacentes,

pendant et immediatement apres l’utilisation prolonge

du systeme d’eclairage.

C)Il est interdit de cuire les aliments à la flamme sous

D)Eviter la flamme libre, parcequ'elle est nuisible pour

les filtres et dangereuse pour les incendies

E)Controler constamment les aliments frits pour éviter

que l'huile surchauffée/ne prenne feu

F)Avant d'effectuer n'importe quel entretien déconnec-

ter la hotte du réseau électrique.

G) Cet appareil n'a pas été conçu pour être utilisé par

des enfants ou par des personnes inaptes sans sur-

H) Veiller à ce que les enfants ne jouent pas avec

Cet appareil est marqué conformément à la Directive

européenne 2002/96/CE sur les déchets d'équipements

électriques et électroniques (DEEE). Assurez-vous que cet

appareil soit mis au rebus selon la réglementation en

vigueur, vous éviterez ainsi des conséquences néfastes sur

l'environnement et la santé.

appliqué sur le produit ou sur la

documentation jointe rappelle que cet appareil ne doit pas

être traité comme un déchet domestique mais faire l'objet

d'une collecte sélective dans une déchetterie spécialisée

dans le recyclage des appareils électriques et électroniques.

Conformez-vous aux réglementations locales sur la collecte

et l'élimination des déchets.

Pour tout autre renseignement sur le traitement, la

récupération et le recyclage de cet appareil, veuillez

contacter le bureau concerné de votre ville, le service de

collecte des déchets domestiques ou le magasin où vous

avez acheté votre appareil.

INSTRUCTIONS POUR L'INSTALLATION Le montage et le branchement électrique doivent être

effectués par un personnel spécialisé.

•Raccordement électrique

Cet appareil est fabriqué en classe I, il faut par conséquent

le raccorder à une prise de terre.

Procédez au raccordement électrique comme suit :

Le câble neutre doit être raccordé à la borne portant le

symbole N tandis que le câble JAUNE/VERT, doit être

raccordé à la borne près du symbole de terre

Lors des opérations de raccordement électrique, assurez-

vous que la prise de courant comporte bien une borne de

mise à la terre. Une fois l'installation terminée, cette prise

doit être facilement accessible.

Un interrupteur omnipolaire ayant une distance d'ouverture

des contacts d'au moins 3 mm, dimensionné à la charge et

conforme aux réglementations applicables en la matière,

doit être intercalé entre le secteur et l'appareil en cas de

raccordement direct au secteur.

• La distance minimum entre la surface de support des

récipients de cuisson sur le dispositif de cuisson et la partie

la plus basse de la hotte pour cuisine doit être de 65 cm au

S'il doit être utilisé un tuyau de connection composé de

deux ou plusieurs parties, la partie superieure doit être à

l'exterieur de celle inférieure.

Ne pas relier le tuyau d'échappement de la hotte à un conduit

dans lequel circule de l'air chaud ou employé pour évacuer

les fumées des appareils alimentés par une énergie

differente de celle électrique.

En vue d’une manœuvrabilité de l’appareil plus facile, avant

d’exécuter les opérations de montage, déconnecter le filtre/

les filtres anti-graisse (Fig.8).

S’il s’agit d’une hotte aspirante, il faudra prévoir une

ouverture pour l’évacuation de l’air.

Nous conseillons d’utiliser un tuyau d’évacuation de l’air

L’utilisation d’une réduction pourrait diminuer les

performances du produit et augmenter le niveau sonore

• Remplacement des lampes halogènes (Fig. 7).

Pour changer les lampes halogènes B retirez le verre C en

faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention : ne touchez pas aux lampes mains nues.

• FIXATION MURALE Exécuter les trous A en respectant les cotes indiquées (Fig.

2). Fixer l’appareil au mur et l’aligner dans la position

horizontale avec les éléments suspendus. Cette opération

terminée, fixer la hotte définitivement au moyen des 2 vis A

(Fig. 5). En cas de différents montages utiliser des vis et

des goujons à expansion adéquats au type de mur (par

exemple béton armé, placoplâtre, etc.). Au cas où les vis et

les goujons seraient fournis avec l’appareil, s’assurer qu’ils

sont adéquats au type de paroi, où sera fixée la hotte.

• FIXATION DES RACCORDS TÉLESCOPIQUES DE DÉ-

CORATION Prévoir l’alimentation électrique à l’intérieur de l’encombre-

ment du raccord de décoration. Si votre appareil doit être

installé dans le modèle aspirant ou doté d’un moteur ex-

terne, prévoir le trou de l’évacuation de l’air. Régler d’abord

la largeur de la bride de support du raccord supérieur (Fig.3),

ensuite la fixer au plafond, de manière à ce qu’elle soit sur

l’axe de votre hotte au moyen des vis A (Fig.3), tout en

respectant la distance depuis le plafond indiquée à la Fig.2.

Raccorder la bride C au trou d’évacuation de l’air au moyen

d’un tube de raccordement (Fig.5).

Introduire le raccord supérieur à l’intérieur du raccord infé-

rieur. Fixer le raccord inférieur à la hotte au moyen des vis

B fournies (Fig.5), retirer le raccord supérieur jusqu’à la

bride et le fixer au moyen des vis B (Fig.3).

Si les raccords inférieurs de votre appareil correspondent

à ceux illustrés dans la figure 4A, la fixation à effectuer est

celle illustrée dans la figure 6A.

Si on veut transformer la hotte du modèle aspirant au modèle

filtrant, demander à votre revendeur les filtres au charbon

actif et suivre les instructions de montage.

• MODÈLE FILTRANT Installer la hotte et les deux raccords suivant l’indication

reportée au paragraphe concernant le montage de la hotte

dans le modèle aspirant. En cas de montage du raccord

filtrant, se rapporter aux instructions figurant dans le jeu. Si

le jeu n’est pas fourni, commandez-le à votre revendeur

comme accessoire. Les filtres au charbon actif doivent s’ap-

pliquer au groupe d’aspiration prévu à l’intérieur de la hotte

• Il est conseillé de mettre en service la hotte quelques

minutes avant de commencer à cuisiner. De même il est

conseillé de l'arrêter 15 minutes après avoir terminé la

cuisson pour éliminer au maximum les odeurs et évacuer

Le bon fonctionnement de la hotte est lié à la fréquence

des opérations d'entretien et, plus particulièrement, à

l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtre anti-graisse a pour rôle de retenir les particules

grasses en suspension dans l'air. Il peut donc se boucher

plus ou moins rapidement selon la fréquence d'utilisation

Le filtre acrylique, posé sur la grille, signale par un

changement de couleur de ses inscriptions, visibles à travers

la grille, et par l'encre qui s'étend qu'il est temps de procéder

à son remplacement. Il faut installer le nouveau filtre de

manière à ce que les inscriptions soient visibles de l'extérieur

Si les filtres acryliques sont dépourvus d'inscriptions, ou

en cas de présence de filtres métalliques ou de panneau

en aluminium, pour éviter tout risque d'incendie, il est

nécessaire de laver les filtres au moins tous les deux mois

en procédant comme suit :

- retirer le filtre de la hotte et le laver avec de l'eau et un

détergent liquide neutre, laisser la saleté se décoller.

- Rincer abondamment à l'eau tiède et laisser sécher.

Les filtres métalliques et/ou le panneau en aluminium sont

lavables au lave-vaisselle. Après plusieurs lavages, les filtres

ou le panneau en aluminium peuvent changer de couleur.

Ceci ne donne pas droit à réclamation ni droit, par

conséquent, à leur remplacement.

Le non-respect des consignes de remplacement et de

lavage peut entraîner un risque d'incendie des filtres anti-

• Les filtres à charbon actif servent à filtrer l'air qui est ensuite

renvoyé dans la pièce. Les filtres ne sont ni lavables ni

régénérables, il faut par conséquent les changer au moins

tous les quatre mois. La saturation du charbon actif dépend

de l'utilisation plus ou moins prolongée de l'appareil, du type

de cuisine pratiquée et de la régularité du nettoyage du filtre

• Nettoyer fréquemment tous les dépôts sur le ventilateur

et les autres surfaces à l'aide d'un chiffon imbibé d'alcool

dénaturé ou de détergents liquides neutres non abrasifs.

• N'utiliser l'éclairage de la hotte que pendant la cuisson,

ce dernier n'est en effet pas conçu pour un éclairage général

prolongé de la pièce. Une utilisation prolongée de l'éclairage

diminue considérablement la durée de vie moyenne des

Touche A = allume/éteint les lumières.

Touche B = allume/éteint la hotte. l’appareil s’allume à la

1° vitesse. si la hotte est allumée, appuyer sur la touche

pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1°

vitesse, il n’est pas nécessaire de tenir la touche appuyée

pour éteintre. Diminue la vitesse du moteur.

Display C = indique la vitesse du moteur sélectionnée et

l’activation du timer.

Touche D = allume la hotte. Augmente la vitesse du moteur.

En pressant la touche de la 3ème vitesse la fonction inten-

sive s’active pendant 10', puis l’appereil recommance à

fonctionner à la vitesse d’exercice au moment de la première

activation. Pendant cette fonction le display clignote.

Touche E = au moment de l’activation le Minuteur tempo-

rise les fonctions pendant 15 minutes, après quoi ces der-

nières s’éteignent. En pressant la touche E, le Minuteur se

désactive. Quand la fonction Minuteur est active, le point

décimal doit clignoter sur l’écran. Si la vitesse intensive est

en fonction, le Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand

l’appareil est éteint, la fonction “clean air” s’active. Cette

dernière met en marche le moteur chaque heure pendant

10 minutes à la première vitesse. Durant le fonctionnement

l’écran doit visualiser un mouvement rotatif des segments

périphériques. Après quoi le moteur s’éteint et l’écran doit

visualiser la lettre “C” fixe, jusqu’à ce qu’après 50 autres

minutes, le moteur reparte pendant 10 minutes

supplémentaires et ainsi de suite. Pour retourner au fonc-- 17 -

tionnement normal presser n’importe quelle touche sauf

celle de l’éclairage. Pour désactiver la fonction presser la

• Saturation filtres anti-gras/charbon actif:

- Quand l'afficheur C clignote et visualise alternativement

la vitesse de fonctionnement et la lettre F (1 et F par ex.) il

est temps de laver les filtres anti-gras.

- Quand l'écran C clignote et visualise alternativement la

vitesse de fonctionnement et la lettre A (1 et A par ex.) il

est temps de changer les filtres à charbon actif.

Après avoir remis le filtre propre à sa place, procéder à une

remise à zéro de la mémoire électronique en appuyant 5

secondes de suite sur la touche A jusqu’à ce que F ou A

cesse de clignoter sur l’afficheur C.

• COMMANDES: ÉLECTRONIQUES (Fig. 15A):

F = touche RETABLISSEMENT TEMOIN LUMINEUX SA-

TURATION FILTRES Lorsque le témoin lumineux “saturation filtres” clignotte les

filtres antigraisse doivent être lavés. Lorsque le témoin

s’allume sans clignoter les filtres antigraisse doivent être

lavés et les filtres au charbon remplacés (dans le cas d’un

fonctionnement avec la version recyclage). Après cette

opération, il faut appuyer sur la touche permettant de le

• COMMANDES: (Fig.13) Lumineux - (Fig.15B) ÉLEC-

TRONIQUES le symbole sont le suivant:

A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes

• Si votre appareil possède la fonction vitesse INTENSE,

maintenir appuyé pendant environ 2 secondes le bouton E

pour activer la fonction pendant 10 minutes, après quoi elle

retournera à la vitesse établie en précédence. Quand la

fonction est active, la LED clignote. Pour l’interrompre avant

les 10 minutes, presser de nouveau sur la touche E.

• En appuyant sur le bouton F pendant 2 secondes (lors-

que la hotte est allumée), la fonction « clean air » s’active.

Cette fonction démarre le moteur pour 10 minutes par heure

à la première vitesse.

Dès que la fonction est activée, le moteur démarre en 1

vitesse pour 10 minutes pendant lesquelles les boutons F

et C doivent clignoter en même temps. A la fin de ce temps,

le moteur s’arrête et la diode électroluminescente du bouton

F reste allumée sans clignoter jusqu’à ce que le moteur

vitesse 50 minutes plus tard. Les diodes

électroluminescentes F et C recommencent à clignoter pen-

dant 10 minutes et ainsi de suite. En appuyant sur n’importe

quelle touche à l’exception des touches de lumière, la hotte

retourne immédiatement à son fonctionnement normal (ex.

en appuyant sur le bouton D la fonction « clean air » se

désactive et le moteur passe directement à la 2

en appuyant sur le bouton B la fonction se désactive)

(*) La fonction “minuter arrêt automatique” retarde l’arrêt

de la hotte, qui continuera de fonctionner à la vitesse de

service en cours au moment de l’activation de cette fonction,

• Saturation filtres anti-gras/charbon actif :

- Quand la touche A se met à clignoter par intervalles de 2

secondes, il est temps de laver les filtres anti-gras.

- Quand la touche A se met à clignoter par intervalles de

0,5 secondes, il est temps de changer les filtres à charbon.

Après avoir remis le filtre propre à sa place, procéder à une

remise à zéro la mémoire électronique en appuyant 5

secondes de suite sur la touche A jusqu'à ce que cette

dernière cesse de clignoter.

• COMMANDES: (Fig.11-12A) Mécaniques_ (Fig.12B)

Ellyptique les symboles sont les suivants:
