GEBRUIKSAANWIJZING DTG8330E GORENJE

AFZUIGKAP - Gebruiksaanwijzing

THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE ABOVE WARNINGS.- 21 -

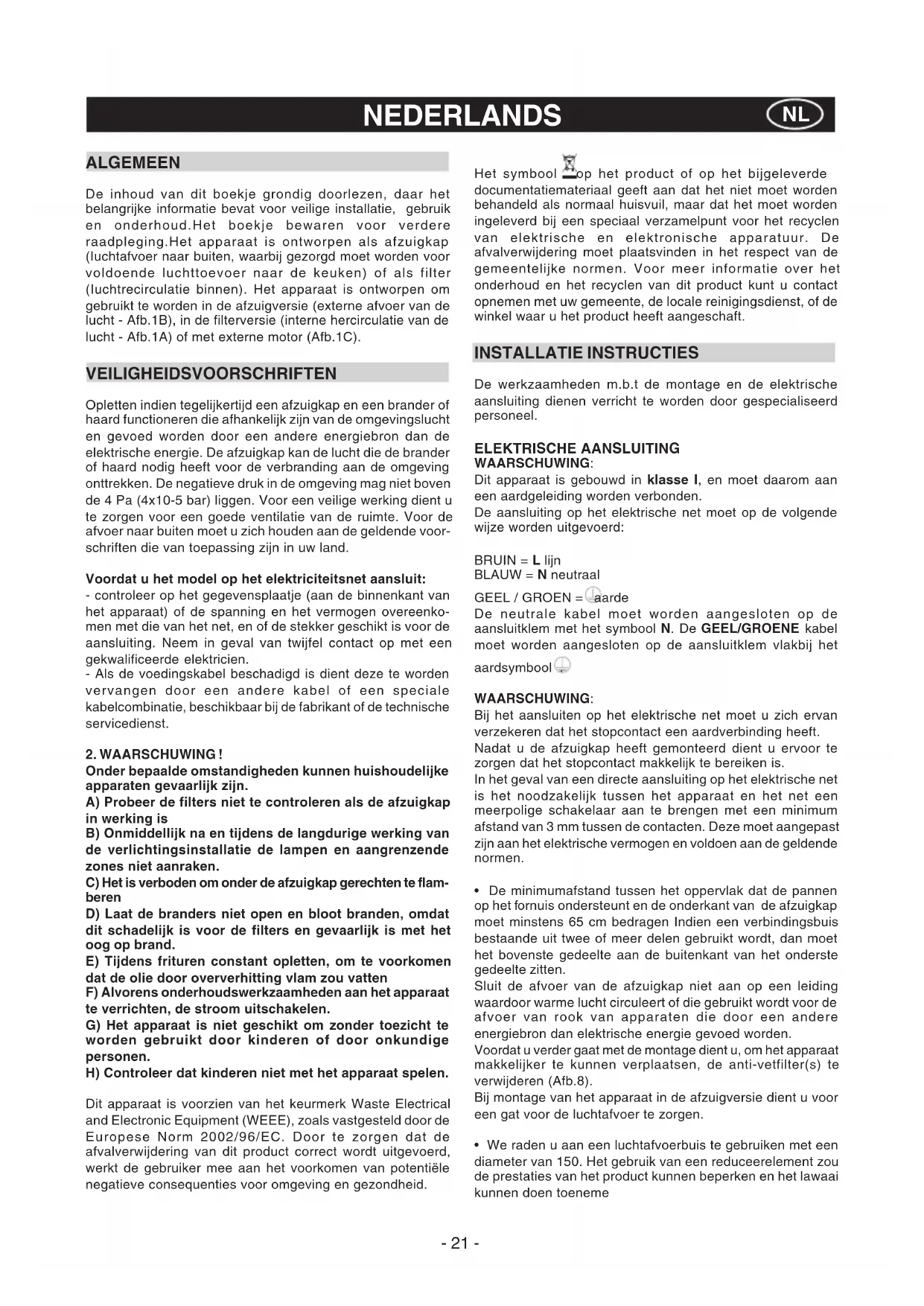

ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar het

belangrijke informatie bevat voor veilige installatie, gebruik

en onderhoud.Het boekje bewaren voor verdere

raadpleging.Het apparaat is ontworpen als afzuigkap

(Iuchtafvoer naar buiten, waarbij gezorgd moet worden voor

voldoende luchttoevoer naar de keuken) of als filter

(Iuchtrecirculatie binnen). Het apparaat is ontworpen om

gebruikt te worden in de afzuigversie (externe afvoer van de

lucht - Afb.1B), in de filterversie (interne hercirculatie van de

lucht - Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN Opletten indien tegelijkertijd een afzuigkap en een brander of

haard functioneren die afhankelijk zijn van de omgevingslucht

en gevoed worden door een andere energiebron dan de

elektrische energie. De afzuigkap kan de lucht die de brander

of haard nodig heeft voor de verbranding aan de omgeving

onttrekken. De negatieve druk in de omgeving mag niet boven

de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u

te zorgen voor een goede ventilatie van de ruimte. Voor de

afvoer naar buiten moet u zich houden aan de geldende voor-

schriften die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

- controleer op het gegevensplaatje (aan de binnenkant van

het apparaat) of de spanning en het vermogen overeenko-

men met die van het net, en of de stekker geschikt is voor de

aansluiting. Neem in geval van twijfel contact op met een

gekwalificeerde elektricien.

- Als de voedingskabel beschadigd is dient deze te worden

vervangen door een andere kabel of een speciale

kabelcombinatie, beschikbaar bij de fabrikant of de technische

Onder bepaalde omstandigheden kunnen huishoudelijke

apparaten gevaarlijk zijn.

A) Probeer de filters niet te controleren als de afzuigkap

B) Onmiddellijk na en tijdens de langdurige werking van

de verlichtingsinstallatie de lampen en aangrenzende

zones niet aanraken.

C) Het is verboden om onder de afzuigkap gerechten te flam-

D) Laat de branders niet open en bloot branden, omdat

dit schadelijk is voor de filters en gevaarlijk is met het

E) Tijdens frituren constant opletten, om te voorkomen

dat de olie door oververhitting vlam zou vatten

F) Alvorens onderhoudswerkzaamheden aan het apparaat

te verrichten, de stroom uitschakelen.

G) Het apparaat is niet geschikt om zonder toezicht te

worden gebruikt door kinderen of door onkundige

H) Controleer dat kinderen niet met het apparaat spelen.

Dit apparaat is voorzien van het keurmerk Waste Electrical

and Electronic Equipment (WEEE), zoals vastgesteld door de

Europese Norm 2002/96/EC. Door te zorgen dat de

afvalverwijdering van dit product correct wordt uitgevoerd,

werkt de gebruiker mee aan het voorkomen van potentiële

negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde

documentatiemateriaal geeft aan dat het niet moet worden

behandeld als normaal huisvuil, maar dat het moet worden

ingeleverd bij een speciaal verzamelpunt voor het recyclen

van elektrische en elektronische apparatuur. De

afvalverwijdering moet plaatsvinden in het respect van de

gemeentelijke normen. Voor meer informatie over het

onderhoud en het recyclen van dit product kunt u contact

opnemen met uw gemeente, de locale reinigingsdienst, of de

winkel waar u het product heeft aangeschaft.

INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektrische

aansluiting dienen verricht te worden door gespecialiseerd

ELEKTRISCHE AANSLUITING WAARSCHUWING:

Dit apparaat is gebouwd in klasse I, en moet daarom aan

een aardgeleiding worden verbonden.

De aansluiting op het elektrische net moet op de volgende

wijze worden uitgevoerd:

GEEL / GROEN = aarde

De neutrale kabel moet worden aangesloten op de

aansluitklem met het symbool N. De GEEL/GROENE kabel

moet worden aangesloten op de aansluitklem vlakbij het

Bij het aansluiten op het elektrische net moet u zich ervan

verzekeren dat het stopcontact een aardverbinding heeft.

Nadat u de afzuigkap heeft gemonteerd dient u ervoor te

zorgen dat het stopcontact makkelijk te bereiken is.

In het geval van een directe aansluiting op het elektrische net

is het noodzakelijk tussen het apparaat en het net een

meerpolige schakelaar aan te brengen met een minimum

afstand van 3 mm tussen de contacten. Deze moet aangepast

zijn aan het elektrische vermogen en voldoen aan de geldende

• De minimumafstand tussen het oppervlak dat de pannen

op het fornuis ondersteunt en de onderkant van de afzuigkap

moet minstens 65 cm bedragen Indien een verbindingsbuis

bestaande uit twee of meer delen gebruikt wordt, dan moet

het bovenste gedeelte aan de buitenkant van het onderste

Sluit de afvoer van de afzuigkap niet aan op een leiding

waardoor warme lucht circuleert of die gebruikt wordt voor de

afvoer van rook van apparaten die door een andere

energiebron dan elektrische energie gevoed worden.

Voordat u verder gaat met de montage dient u, om het apparaat

makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te

verwijderen (Afb.8).

Bij montage van het apparaat in de afzuigversie dient u voor

een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met een

diameter van 150. Het gebruik van een reduceerelement zou

de prestaties van het product kunnen beperken en het lawaai

• Vervanging van de halogeenlampen (Fig.7).

Om de halogeenlampen B te vervangen moet men het glaasje

C verwijderen door een voorwerp als hefboom in de daarvoor

bestemde spleten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen niet met de blote handen aan.

• BEVESTIGING AAN DE MUUR Maak de gaten A en neem daarbij de aangegeven maten in

acht (Afb. 2). Bevestig het apparaat aan de muur op één

horizontale lijn met de keukenkastjes. Na de instelling bevestigt

u de kap definitief met de 2 schroeven A (Afb.5). Voor de

verschillende montages maakt u gebruik van geschikte

schroeven en expansiepluggen afhankelijk van het type muur

(bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven

en de pluggen bij het product geleverd zijn, dan dient u te

controleren of ze geschikt zijn voor het type muur waaraan de

kap bevestigd wordt.

• BEVESTIGING VAN DE DECORATIEVE TELESCOOP-

VERBINDINGEN Zorg ervoor dat de elektrische voeding zich in de ruimte

bevindt die door de decoratieve verbinding in beslag genomen

wordt. Indien de afzuigversie of de versie met externe motor

geïnstalleerd moet worden, dan maakt u een gat voor de

luchtafvoer. Regel de breedte van de steunbeugel van het

bovenste verbindingsstuk (Afb.3). Vervolgens bevestigt u deze

met de schroeven A (Afb.3) zo aan het plafond dat het in lijn

staat met uw kap. Neem hierbij de afstand vanaf het plafond

in acht die aangegeven wordt in Afb. 2. Bevestig, met behulp

van een verbindingsbuis, flens C op het gat van de luchtafvoer

(Afb.5). Plaats het bovenste verbindingsstuk in het onderste.

Bevestig het onderste verbindingsstuk met de bijgeleverde

schroeven B (Afb.5) aan de kap, trek het bovenste

verbindingsstuk naar buiten tot aan de beugel en zet het vast

met de schroeven B (Afb.3).

“In het geval dat uw apparaat de aansluitingen onderaan heeft

zoals aangeduid op fig. 4A, zal het vastzetten gebeuren zoals

weergebracht op fig.6A.”

Om de afzuigversie in de filterversie te veranderen dient u

uw verkoper om de actieve koolstoffilters te vragen en de

montageinstructies te volgen.

• FILTERVERSIE Installeer de kap en de twee verbindingsstukken zoals

beschreven wordt in de paragraaf over de montage van de

afzuigversie van de kap. Voor de montage van het

verbindingsstuk van de filter dient u de instructies te

raadplegen die zich in de kit bevinden. Indien geen kit

bijgeleverd is, dient u deze als accessoire bij uw verkoper te

bestellen. De actieve koolstoffilters dienen op de afzuiggroep

in de kap geplaatst te worden (Afb.9-10).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de

bereiding begint van elke willekeurige maaltijd. We raden u

aan het apparaat 15 minuten aan te laten nadat het eten

bereid is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een

regelmatig en correct onderhoud; in het bijzonder moet men

aandacht besteden aan het vetfilter en aan het filter met

• Het vetfilter dient voor het tegenhouden van de vetdeeltjes

die in de lucht circuleren, en raakt daarom oververzadigd na

onvoorzienbare perioden, afhankelijk van het gebruik van het

Het acrylfilter, dat op het rooster ligt, moet worden vervangen

wanneer de tekst, die door het rooster zichtbaar is, van kleur

verandert en de inkt zich verspreidt; het nieuwe filter moet

zodanig erin worden gezet dat de tekst weer zichtbaar is van

buiten de kap, door het rooster heen.

Als de acrylfilters niet van deze teksten voorzien zijn, of indien

er metaal/aluminiumfilters in zitten, dan moeten ze, om risico

op brand te voorkomen, minimaal eens in de 2 maanden

gereinigd worden door de volgende handelingen uit te voeren:

- haal het filter van het rooster af en reinig het met een sopje

van water en neutraal afwasmiddel, laat het vuil naar buiten

- Grondig met lauw water afspoelen en laten drogen.

De metaalfilters en/of aluminium panelen mogen ook in de

vaatwasmachine gereinigd worden. Na verschillende

wasbeurten van de aluminium filters kunnen

kleurveranderingen optreden. Dit geeft echter niet het recht

op vervanging van de filters.

Voert men de aanwijzingen betreft de vervanging of het

wassen niet op, dan kan er brandgevaar optreden in de

• De koolstoffilters zuiveren de lucht die weer in de ruimte

teruggevoerd wordt. De filters kunnen niet gereinigd of

geregenereerd worden en moeten minimaal eens in de vier

maanden vervangen worden. De koolstofverzadiging hangt

af van een al dan niet intensief gebruik van de afzuigkap,

van het type keuken en van de regelmaat waarmee de

vetfilters gereinigd worden.

• Reinig regelmatig de ventilator en de andere oppervlakken

met een doek gedrenkt in alcohol of in een neutraal, niet

schurend afwasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt te worden

tijdens het koken en niet voor langdurige verlichting van de

omgeving. Het langdurige gebruik van de verlichting

vermindert de levensduur van de lampen aanzienlijk.

KONTROLLER: (Fig.14)

Knop A = voor het aan- en uitschakelen van de lichten

Knop B = voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste snelheid. Als

de kap aan is druk 2 sec. lang op de knop om deze uit te

schakelen. Als de kap op de 1ste snelheid aangeschakeld is,

is het niet nodig de knop ingedrukt te houden om de kap uit te

schakelen. Vermindert de snelheid van de motor.

Display C = geeft de geselecteerde motorsnelheid en de

inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuigkap. Met deze

knop kan een hogere stand gekozen worden. Wanneer deze

knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt

de intensiefstand ingesteld. Dit houdt in dat de afzuigkap

gedurende 10 minuten op vol vermogen zal werken, waarna

hij automatisch terugkeert naar stand 3. Tijdens deze functie

knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen

functies 15 minuten lang geactiveerd, waarna ze worden

uitgeschakeld. Door weer op de toets E te drukken wordt de

Timer uitgeschakeld. Als de Timer functie actief is zal op het

display het decimale punt knipperen. De Timer kan niet worden

ingeschakeld als de functie intensieve snelheid is geactiveerd.

Als, wanneer het apparaat uit is, de toets E 2 seconden lang

wordt ingedrukt, wordt de functie "clean air" geactiveerd. Deze

functie schakelt de motor elk uur 10 minuten lang op de eerste

snelheid in. Als deze functie is geactiveerd zullen de

zijgedeeltes op het display een draaiende beweging maken.

Zodra deze tijd is verstreken gaat de motor uit en verschijnt

op het display de letter "C" totdat, na weer 50 minuten, de

motor opnieuw voor 10 minuten gaat draaien, enzovoort.

• Vetfilters/koolstoffilters verzadigd :

- Als het display C knippert en de ventilatiesnelheid wordt- 23 -

afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters

te worden gereinigd.

- Als het display C knippert en de ventilatiesnelheid wordt

afgewisseld met de letter A (bv. 1 en A) dienen de koolstoffilters

te worden vervangen.

Als het schone filter weer op zijn plaats zit dient u een reset

uit te voeren van het elektronische geheugen door circa 5

seconden op de toets A te drukken, totdat de tekens F of A

op het display C stoppen met knipperen.

• KONTROLLER : ELEKTRONISCHE (Fig.15A)

A = knop LICHT B = knop UIT/EERSTE SNELHEID C = knop TWEEDE SNELHEID D = knop DERDE SNELHEID E=knopTIMER AUTOMATISCHE ONDERBREKING na 15

F = knop RESET ALARM VERZADIGDE FILTERS Als het lampje ‘’verzadigde filters’’ flikkert moeten de vetfilters

gereinigd worden.Als het lampje brandt zonder te flikkeren

moeten de vetfilters gereinigd worden en de koolstoffilters

vervangen worden (in geval van luchthercirculatie).Nadat de

filters vervangen en gereinigd zijn op de knop drukken om de

functie weer in te stellen.

• KONTROLLER : (Fig.13) MED IYS- (Fig.15B) ELEKTRO-

NISCHE zijn de symbolen hieronder weergegeven:

A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID F = knop TIMER AUTOMATISCHE ONDERBREKING na 15

• Indien uw apparaat voorzien is van de INTENSIEVE

snelheidsfunctie, drukt u dan ongeveer 2 seconden op toets

E zodat de functie geactiveerd wordt gedurende 10 minuten,

waarna het terugkeert naar de eerder ingestelde snelheid.

Wanneer de functie actief is knippert de LED: Om de functie

te onderbreken voordat de 10 minuten verstreken zijn drukt

u opnieuw op toets E.

Door 2 seconden op toets F te drukken (met uitgeschakelde

kap) wordt de functie “clean air” geactiveerd. Deze functie

schakelt om het uur de motor 10 minuten in bij de eerste

snelheid. Zodra de functie geactiveerd wordt start de motor

snelheid, gedurende 10 minuten. Tijdens deze tijd

moeten de toetsen F en C tegelijkertijd knipperen. Na het

verstrijken van deze tijd gaat de motor uit en blijft de led van

toets F permanent branden tot na 50 minuten de motor

opnieuw van start gaat bij de eerste snelheid en de leds van

de toetsen F en C weer gedurende 10 minuten knipperen,

enz. Door op ongeacht welke toets te drukken, met

uitzondering van de lichten, keert de kap onmiddellijk terug

naar de gewone werking (drukt u bijvoorbeeld op toets D dan

wordt de functie “clean air” gedeactiveerd en gaat de motor

onmiddellijk over naar de 2

snelheid. Drukt u op toets B dan

wordt de functie gedeactiveerd)

(*) De knop “timer/automatische onderbreking” zorgt ervoor

dat de afzuigkap niet meteen stopt, deze zal voor 15 minuten

blijven functioneren, op dezelfde snelheidsstand waarop de

kap ingesteld stond.

• Vetfilters/koolstoffilters verzadigd:

- Wanneer de toets A knippert met een frequentie van 2 sec.,

moeten de vetfilters worden gereinigd.

- Wanneer de toets A knippert met een frequentie van 0,5

sec., moeten de koolstoffilters worden vervangen.

Als het schone filter weer op zijn plaats zit dient u een reset

uit te voeren van het elektronische geheugen door circa 5

seconden op de toets A te drukken, totdat deze stopt met

•KONTROLLER: (Fig.11-12A) MEKANISKE (Fig.12B)

zijn de symbolen hieronder weergegeven:

Atenção: não toque a lâmpada directamente com as mãos.

• BEVESTIGING AAN DE MUUR Maak de gaten A en neem daarbij de aangegeven maten

in acht (Afb. 2). Bevestig het apparaat aan de muur op één

horizontale lijn met de keukenkastjes. Na de instelling

bevestigt u de kap definitief met de 2 schroeven A (Afb.5).

Voor de verschillende montages maakt u gebruik van ge-

schikte schroeven en expansiepluggen afhankelijk van het

type muur (bv. gewapend beton, gipsplaat, enz.). Mochten

de schroeven en de pluggen bij het product geleverd zijn,

dan dient u te controleren of ze geschikt zijn voor het type

muur waaraan de kap bevestigd wordt.

• BEVESTIGING VAN DE DECORATIEVE TELESCOOP-

VERBINDINGEN Zorg ervoor dat de elektrische voeding zich in de ruimte

bevindt die door de decoratieve verbinding in beslag

genomen wordt. Indien de afzuigversie of de versie met

externe motor geïnstalleerd moet worden, dan maakt u

een gat voor de luchtafvoer. Regel de breedte van de

steunbeugel van het bovenste verbindingsstuk (Afb.3).

Vervolgens bevestigt u deze met de schroeven A (Afb.3)

zo aan het plafond dat het in lijn staat met uw kap. Neem

hierbij de afstand vanaf het plafond in acht die aangege-

ven wordt in Afb. 2. Bevestig, met behulp van een

verbindingsbuis, flens C op het gat van de luchtafvoer

(Afb.5). Plaats het bovenste verbindingsstuk in het onder-

ste. Bevestig het onderste verbindingsstuk met de

bijgeleverde schroeven B (Afb.5) aan de kap, trek het

bovenste verbindingsstuk naar buiten tot aan de beugel

en zet het vast met de schroeven B (Afb.3).

“In het geval dat uw apparaat de aansluitingen onderaan

heeft zoals aangeduid op fig. 4A, zal het vastzetten

gebeuren zoals weergebracht op fig.6A.”

Om de afzuigversie in de filterversie te veranderen dient u

uw verkoper om de actieve koolstoffilters te vragen en de

montageinstructies te volgen.

• FILTERVERSIE Installeer de kap en de twee verbindingsstukken zoals

beschreven wordt in de paragraaf over de montage van

de afzuigversie van de kap. Voor de montage van het

verbindingsstuk van de filter dient u de instructies te

raadplegen die zich in de kit bevinden. Indien geen kit

bijgeleverd is, dient u deze als accessoire bij uw verkoper

te bestellen. De actieve koolstoffilters dienen op de

afzuiggroep in de kap geplaatst te worden (Afb.9-10).
