BEDIENUNGSANLEITUNG DTG8330E GORENJE

DUNSTABZUGSHAUBE - Gebrauchsanweisung

G= spia MOTORE IN FUNZIONE SI DECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE- 9 -

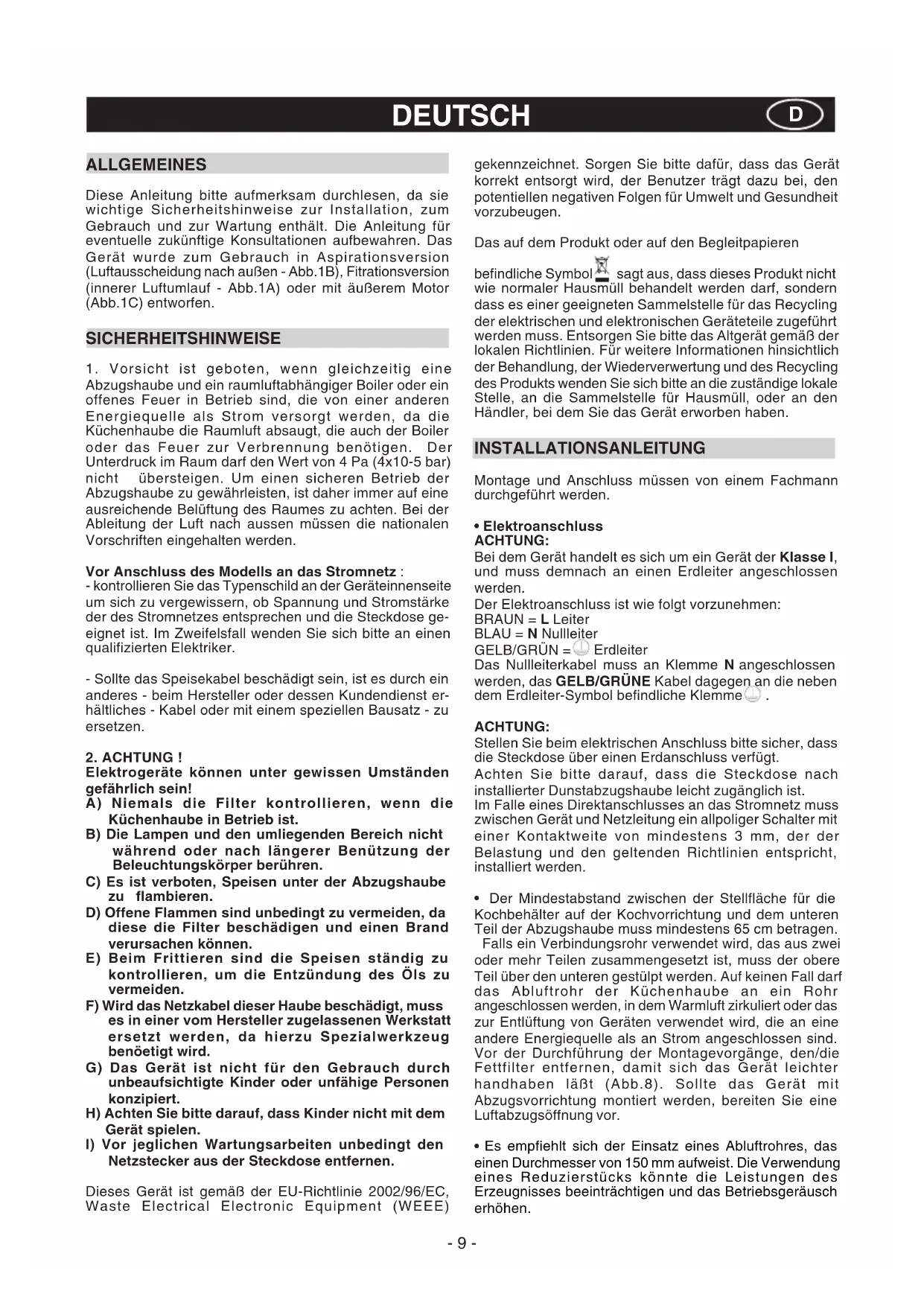

ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie

wichtige Sicherheitshinweise zur Installation, zum

Gebrauch und zur Wartung enthält. Die Anleitung für

eventuelle zukünftige Konsultationen aufbewahren. Das

Gerät wurde zum Gebrauch in Aspirationsversion

(Luftausscheidung nach außen - Abb.1B), Fitrationsversion

(innerer Luftumlauf - Abb.1A) oder mit äußerem Motor

1. Vorsicht ist geboten, wenn gleichzeitig eine

Abzugshaube und ein raumluftabhängiger Boiler oder ein

offenes Feuer in Betrieb sind, die von einer anderen

Energiequelle als Strom versorgt werden, da die

Küchenhaube die Raumluft absaugt, die auch der Boiler

oder das Feuer zur Verbrennung benötigen. Der

Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar)

nicht übersteigen. Um einen sicheren Betrieb der

Abzugshaube zu gewährleisten, ist daher immer auf eine

ausreichende Belüftung des Raumes zu achten. Bei der

Ableitung der Luft nach aussen müssen die nationalen

Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz :

- kontrollieren Sie das Typenschild an der Geräteinnenseite

um sich zu vergewissern, ob Spannung und Stromstärke

der des Stromnetzes entsprechen und die Steckdose ge-

eignet ist. Im Zweifelsfall wenden Sie sich bitte an einen

qualifizierten Elektriker.

- Sollte das Speisekabel beschädigt sein, ist es durch ein

anderes - beim Hersteller oder dessen Kundendienst er-

hältliches - Kabel oder mit einem speziellen Bausatz - zu

Elektrogeräte können unter gewissen Umständen

A) Niemals die Filter kontrollieren, wenn die

Küchenhaube in Betrieb ist.

B) Die Lampen und den umliegenden Bereich nicht

während oder nach längerer Benützung der

Beleuchtungskörper berühren.

C) Es ist verboten, Speisen unter der Abzugshaube

D) Offene Flammen sind unbedingt zu vermeiden, da

diese die Filter beschädigen und einen Brand

E) Beim Frittieren sind die Speisen ständig zu

kontrollieren, um die Entzündung des Öls zu

F) Wird das Netzkabel dieser Haube beschädigt, muss

es in einer vom Hersteller zugelassenen Werkstatt

ersetzt werden, da hierzu Spezialwerkzeug

G) Das Gerät ist nicht für den Gebrauch durch

unbeaufsichtigte Kinder oder unfähige Personen

H) Achten Sie bitte darauf, dass Kinder nicht mit dem

I) Vor jeglichen Wartungsarbeiten unbedingt den

Netzstecker aus der Steckdose entfernen.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC,

Waste Electrical Electronic Equipment (WEEE)

gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät

korrekt entsorgt wird, der Benutzer trägt dazu bei, den

potentiellen negativen Folgen für Umwelt und Gesundheit

Das auf dem Produkt oder auf den Begleitpapieren

sagt aus, dass dieses Produkt nicht

wie normaler Hausmüll behandelt werden darf, sondern

dass es einer geeigneten Sammelstelle für das Recycling

der elektrischen und elektronischen Geräteteile zugeführt

werden muss. Entsorgen Sie bitte das Altgerät gemäß der

lokalen Richtlinien. Für weitere Informationen hinsichtlich

der Behandlung, der Wiederverwertung und des Recycling

des Produkts wenden Sie sich bitte an die zuständige lokale

Stelle, an die Sammelstelle für Hausmüll, oder an den

Händler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG Montage und Anschluss müssen von einem Fachmann

durchgeführt werden.

Bei dem Gerät handelt es sich um ein Gerät der Klasse I,

und muss demnach an einen Erdleiter angeschlossen

Der Elektroanschluss ist wie folgt vorzunehmen:

Das Nullleiterkabel muss an Klemme N angeschlossen

werden, das GELB/GRÜNE Kabel dagegen an die neben

dem Erdleiter-Symbol befindliche Klemme

Stellen Sie beim elektrischen Anschluss bitte sicher, dass

die Steckdose über einen Erdanschluss verfügt.

Achten Sie bitte darauf, dass die Steckdose nach

installierter Dunstabzugshaube leicht zugänglich ist.

Im Falle eines Direktanschlusses an das Stromnetz muss

zwischen Gerät und Netzleitung ein allpoliger Schalter mit

einer Kontaktweite von mindestens 3 mm, der der

Belastung und den geltenden Richtlinien entspricht,

• Der Mindestabstand zwischen der Stellfläche für die

Kochbehälter auf der Kochvorrichtung und dem unteren

Teil der Abzugshaube muss mindestens 65 cm betragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei

oder mehr Teilen zusammengesetzt ist, muss der obere

Teil über den unteren gestülpt werden. Auf keinen Fall darf

das Abluftrohr der Küchenhaube an ein Rohr

angeschlossen werden, in dem Warmluft zirkuliert oder das

zur Entlüftung von Geräten verwendet wird, die an eine

andere Energiequelle als an Strom angeschlossen sind.

Vor der Durchführung der Montagevorgänge, den/die

Fettfilter entfernen, damit sich das Gerät leichter

handhaben läßt (Abb.8). Sollte das Gerät mit

Abzugsvorrichtung montiert werden, bereiten Sie eine

Luftabzugsöffnung vor.

Es empfiehlt sich der Einsatz eines Abluftrohres, das

einen Durchmesser von 150 mm aufweist. Die Verwendung

eines Reduzierstücks könnte die Leistungen des

Erzeugnisses beeinträchtigen und das Betriebsgeräusch

• Austausch der Halogenlampen (Abb. 7).

Nehmen Sie zum Austausch der Halogenlampe B die

Glasabdeckung C (an den kleinen Schlitzen anheben) ab.

Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen

• BEFESTIGUNG AN DER WAND Unter Einhaltung der angegebenen Maße die Löcher A

bohren (Abb.2). Das Gerät an der Wand befestigen und

waagrecht mit den Hängeschränken ausrichten.

Wenn die Abzugshaube justiert ist, anhand der 2

Schrauben A (Abb.5) befestigen.

Für die verschiedenen Montagen dem Mauertyp (z. B.

Eisenbeton, Gipskarton, usw.) entsprechende Schrauben

und Dübel verwenden. Falls die Schrauben und Dübel mit

dem Produkt mitgeliefert wurden, sich vergewissern, daß

sie für die Art der Wand, an der die Abzugshaube befestigt

werden soll, geeignet sind.

• BEFESTIGUNG DER TELESKOPISCHEN, SCHMÜC-

KENDEN ANSCHLUSSTÜCKE Die Stromzuleitung innerhalb des Raumbedarfs des

schmückenden Anschlußstücks verlegen. Falls Ihr Gerät

in Aspirationsversion oder Version mit äußerem Motor zu

installieren ist, das Luftaustrittsloch vorbereiten.

Die Breite des Haltebügels des oberen Anschlußstücks

einstellen (Abb.3). Dann anhand der Schrauben A (Abb.3)

so an der Decke befestigen, daß er mit der Abzugshaube

ausgerichtet ist und die in Abb. 2 angegebene Entfernung

von der Decke einhalten.

Mittels eines Anschlußrohrs den Flansch C mit dem

Luftaustrittsloch verbinden (Abb.5).

Das obere Anschlußstück in das untere Anschlußstück

stecken. Das untere Anschlußstück anhand der mitgelie-

ferten Schrauben B an der Abzugshaube (Abb.5) befesti-

gen, das obere Anschlußstück bis zum Bügel ausziehen

und anhand der Schrauben B (Abb.3) befestigen.

Sollte Ihr Gerät untere Anschlüsse wie in Abb. 4 A aufwei-

sen, wird die Fixierung wie in Abb. 6A vorgenommen.

Zur Verwandlung der Abzugshaube von der Aspirations-

version in die Filtrationsversion, beim Händler die Aktiv-

kohlenfilter besorgen und die Montageanleitung befolgen.

• FILTRATIONSVERSION Die Abzugshaube und die zwei Anschlußstücke laut den

Anweisungen des Abschnitts über die Montage der Ab-

zugshaube in Aspirationsversion befolgen. Zur Montage

des Filtrationsanschlußstücks auf die dem Kit beiliegen

den Anweisungen Bezug nehmen. Wurde das Kit nicht

mitgeliefert, beim Händler als Zubehör bestellen. Die Aktiv-

kohlenfilter sind am Aspirationsaggregat im Inneren der

Abzugshaube anzubringen (Abb.9-10).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor

Kochbeginn der Speisen einzuschalten. Es wird weiterhin

empfohlen, das Gerät nach Beendigung des Kochvorgangs

noch 15 Minuten weiterlaufen zu lassen, um den

vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt

entscheidend von der Sorgfalt und Regelmäßigkeit der

Wartung ab, insbesondere die des Fettfilters und die des

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten

enthaltenen Fettpartikel zurückzuhalten. Er ist demnach

der Verschmutzung besonders ausgesetzt und sollte, je

nach Gebrauch und Kochgewohnheiten, in mehr oder

weniger langen Zeitabschnitten gereinigt werden.

Der auf dem Gitter befindliche Acrylfilter ist jedes Mal dann

auszutauschen, wenn die durch das Gitter sichtbaren

Aufschriften Farbveränderungen aufweisen und die Tinte

ausläuft. Der neue Filter ist so einzulegen, dass die

Aufschriften durch das Gitter hindurch vom Äußeren der

Dunstabzugshaube her sichtbar sind.

Im Falle von Acrylfiltern ohne Schriften, Metallfiltern oder

Filtern in Form von Alupaneelen muss die Reinigung

spätestens alle 2 Monate erfolgen, um Brandgefahr

vorzubeugen. Gehen Sie hierzu wie folgt vor:

- Filter vom Gitter abnehmen und in einer milden Spüllauge

reinigen, eventuell etwas einweichen lassen.

- Abschließend gründlich lauwarm abspülen und trocknen

Die Metallfilter und/oder Alupaneele können auch im

Geschirrspüler gereinigt werden. Nach mehrmaligem

Reinigen der Filter (bei Alufiltern oder -paneelen) könnten

Farbveränderungen auftreten. Hieraus resultiert jedoch

kein Anspruch auf kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des

Austauschs und der Reinigung der Fettfilter kann Brand

• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die

wieder in den Raum zurückgeführt wird. Die Filter sind

weder waschbar noch wiederverwertbar und müssen

spätestens alle vier Monate ausgewechselt werden. Die

Sättigung der Aktivkohle hängt von der mehr oder minder

langen Benutzungsdauer der Dunstabzugshaube, von der

Art der zubereiteten Speisen und von der mehr oder

weniger häufigen Reinigung des Fettfilters ab.

• Alle auf dem Lüftergehäuse und den anderen Teilen der

Haube angesammelten Rückstände sind regelmäßig mit

Spiritus oder einem neutralen Flüssigreiniger ohne

Scheuermittel zu entfernen.

• Die Beleuchtung der Dunstabzugshaube ist dazu geplant,

während des Kochvorgangs eingesetzt zu werden. Durch

einen verlängerten Einsatz der Beleuchtung wird die

durchschnittliche Lebensdauer der Leuchten erheblich

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet

sich in der ersten Saugstärke ein. Wenn die Haube einge-

schaltet ist, die Taste eine halbe Sekunde lang drücken,

um sie abzuschalten. Ist die Haube in der ersten Saug-

stärke eingeschaltet, ist es zum Abschalten nicht erforder-

lich, die Taste zu drücken. Verringert die Geschwindigkeit

Display C = zeigt die gewählte Motorgeschwindigkeit und

die Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwin-

digkeit des Motors. Wenn man, während die Haube in

Betrieb ist, auf die 3° Geschwindigkeit drückt, stellt sich

für 10 Minuten automatisch die “Intensiv-Stufe” ein, dann

geht die Haube wieder auf die Geschwindigkeit zurück,

welche vorher in Betrieb war. Während der Funktion “In-

tensiv-Stufe” leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab

der Aktivierung der Taste bleiben diese für 15 Minuten

eingeschaltet und werden dann ausgeschaltet. Der Timer

kann durch erneuten Druck auf die Taste E deaktiviert

werden. Bei aktivierter Timer-Funktion muss auf dem

Display der Dezimalpunkt auf Blinklicht geschaltet sein.

Befindet sich die Dunstabzugshaube auf Intensivstufe,

kann der Timer nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden

gedrückt, wird die Funktion "Clean Air" aktiviert. Diese bewirkt

das Einschalten des Motors für 10 Minuten jede Stunde auf

der ersten Leistungsstufe. Während dieser Funktionsweise

muss auf dem Display eine Rotationsbewegung der

peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit- 11 -

schaltet der Motor ab und auf dem Display muss die Fix-

Anzeige des Buchstaben "C" ersichtlich sein, und zwar so

lange, bis nach weiteren 50 Minuten der Motor erneut für 10

Minuten startet, und so weiter.

• Sättigung der Fett- und Aktivkohlefilter:

- Blinkt das Display C bei Änderung der

Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und

F), müssen die Fettfilter gereinigt werden.

- Blinkt das Display C bei Änderung der

Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1

und A), müssen die Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde,

muss der elektronische Speicher neu aktiviert werden,

indem man die Taste A für circa 5 Sek. gedrückt hält bis

die Blinkanzeige F oder A auf dem Display C erlischt.

• BEDIENUNG: ELEKTRONISCHE (Abb.15A):

A = Taste BELEUCHTUNG B = Taste OFF/ERSTE GESCHWINDIGKEIT C = Taste ZWEITE GESCHWINDIGKEIT D = Taste DRITTE GESCHWINDIGKEIT E = Taste TIMER AUTOMATISCHES ANHALTEN nach 15

F = Taste RESET KONTROLLEUCHTE SÄTTIGUNG FIL-

TER Wenn die Kontrolleuchte “Sättigung Filter” aufblinkt, so

müssen die Fettfilter gewaschen werden.

Wenn die Kontrolleuchte ohne zu blinken aufleuchtet, so

müssen die Fettfilter gewaschen und die Aktivkohlefilter

ausgewechselt werden (bei der Version mit Umwälzung).

Anschließend die Resettaste drücken.

• BEDIENUNG: (Abb.13) DER BELEUCHTUNG - (Abb. 15B)

ELEKTRONISCHE die SimboLbezeichnungen sind folgend wie-

A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten (*)

• Wenn Ihr Gerät mit der Funktion INTENSIVE Geschwindigkeit ausgestattet ist, etwa zwei Sekunden lang

die Taste E drücken, dann wird diese aktiviert (dann wird

diese) 10 Minuten lang aktiviert, danach kehrt es zu der

zuvor eingestellten Geschwindigkeit zurück.

Wenn die Funktion aktiv ist, blinkt die LED. Um sie vor

Ablauf der 10 Minuten zu unterbrechen, wieder die Taste

• Wenn die Taste F zwei Sekunden lang gedrückt wird (bei

ausgeschalteter Haube), wird die Funktion “clean air”

aktiviert. Diese Funktion bewirkt das Anschalten des Motors

für 10 Minuten pro Stunde mit der ersten Geschwindigkeit.

Sofort nach der Aktivierung der Funktion startet der Motor

mit der 1. Geschwindigkeit für die Dauer von 10 Minuten,

während dieser Zeit müssen die Taste F und die Taste C

gleichzeitig blinken. Nach Ablaufen dieser Zeit geht der

Motor aus, und die Led der Taste F leuchtet fest weiter, bis

der Motor nach weiteren 50 Minuten mit der ersten

Geschwindigkeit neu startet und die Leds F

anfangen, 10 Minuten lang zu blinken, und so weiter. Durch

Drücken jeder beliebigen Taste außer den Lichtern kehrt

die Haube sofort zu ihrem normalen Funktionieren zurück

(Beispiel: Wenn ich die Taste D drücke, wird die Funktion

“clean air” deaktiviert, und der Motor geht sofort in die 2.

Geschwindigkeit; wenn die Taste B gedrückt wird, wird die

Funktion deaktiviert)

(*) Die Funktion "Timer automatisches Anhalten" verzögert

das Anhalten der Haube, die 15 Minuten mit der zum

Zeitpunkt der Einschaltung dieser Funktion gewählten

Betriebsgeschwindigkeit weiterläuft.

• Sättigung der Fett- und Aktivkohlefilter:

- Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettfilter

- Leuchtet die Taste A alle 0,5 Sek. auf, müssen die

Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde,

muss der elektronische Speicher neu aktiviert werden,

indem man die Taste A für circa 5 Sek. gedrückt hält bis

diese aufhört zu blinken.

• BEDIENUNG: (Abb.11-12A) DER BELEUCHTUNG

(Abb.12B) ELLIPTISCH

die SimboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT G = MOTORKONTROLLEUCHTE FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCK-

ZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.- 12 -

doméstico sino que debe ser entregado a un punto de
