Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 x 50 x 60 cm
Débit d'air maximum	700 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	LED intégré
Classe énergétique	B
Installation	Installation murale, nécessite un conduit d'évacuation
Entretien	Filtres à nettoyer tous les 2 mois, remplacement des filtres à charbon selon utilisation
Sécurité	Protection contre les surcharges, arrêt automatique en cas de surchauffe
Garantie	2 ans
Accessoires inclus	Kit de montage, filtres à charbon (selon modèle)

FOIRE AUX QUESTIONS - HLB 9.8 ASH XHA HOTPOINT-ARISTON

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez si la hotte est correctement branchée à une prise électrique et si le disjoncteur n'a pas sauté. Assurez-vous également que l'interrupteur de la hotte est en position 'ON'.

Le filtre à graisse de ma hotte est-il facile à nettoyer ?

Oui, le filtre à graisse est lavable. Vous pouvez le nettoyer à la main avec de l'eau chaude et du détergent, ou le placer au lave-vaisselle.

Comment savoir si le filtre à charbon doit être remplacé ?

Le filtre à charbon doit être remplacé tous les 6 mois à 1 an, selon l'utilisation de la hotte. Si vous remarquez une diminution de l'efficacité de la hotte ou des odeurs persistantes, il est temps de le remplacer.

Ma hotte fait-elle trop de bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout à des vitesses élevées. Si le bruit est excessif, vérifiez que la hotte est bien installée et que rien n'entrave le moteur.

Comment installer ma hotte HOTPOINT ARISTON HLB 9.8 ASH XHA ?

Suivez le manuel d'instructions fourni pour l'installation. Assurez-vous de fixer la hotte à la bonne hauteur au-dessus de la cuisinière (au moins 65 cm) pour un fonctionnement optimal.

Que faire si l'éclairage de ma hotte ne fonctionne pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que l'alimentation électrique est correcte.

Est-ce que ma hotte peut être utilisée sans évacuation ?

Oui, cette hotte peut fonctionner en mode recyclage avec un filtre à charbon, ce qui permet de purifier l'air sans nécessiter d'évacuation extérieure.

Y a-t-il une garantie pour ma hotte ?

Oui, la hotte HOTPOINT ARISTON HLB 9.8 ASH XHA est généralement couverte par une garantie de 2 ans. Veuillez vérifier les conditions de garantie dans le manuel d'utilisateur.

MODE D'EMPLOI HLB 9.8 ASH XHA HOTPOINT-ARISTON

Entretien et soin,40

Anomalies et remèdes,42

IT

Italiano

! Il est important de conserver ce manuel afin de pouvoir le consulter à tout moment. En cas de vente, cession ou déménagement, assurez-vous qu'il accompagne toujours le produit.

! Veuillez lire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.

! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

Sécurité générale

• La distance minimale entre la surface où sont posés les récipients de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins :
  65 cm si la hotte est installée au-dessus d'une table de cuisson à gaz
  55 cm si la hotte est installée au-dessus d'une table de cuisson électrique.
  Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuillez en tenir compte.

- La hotte est équipée de chevilles de fixation adaptées à la plupart des murs ou plafonds. Il est toutefois nécessaire de s'adresser à un technicien afin de s'assurer que le matériel est adapté au type de mur ou plafond, lequel doit être suffisamment résistant pour supporter le poids de la hotte.

- Attention ! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée.

- Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

- Pour toutes les opérations d'installation et d'entretien, utilisez des gants de travail.

- L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.

• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
• N'utilisez jamais l'appareil sans filtre anti-graisse correctement monté !
• La hotte ne doit JAMAIS être utilisée en guise de plan d'appui, à moins que cela ait été expressément indiqué.
• La pièce où elle est installée doit disposer d'une ventilation suffisante lorsque la hotte est utilisée en même temps que d'autres appareils à combustion utilisant du gaz ou d'autres combustibles.
• L'air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres appareils de combustion utilisant du gaz ou d'autres combustibles.
• Veuillez respecter toutes les normes relatives à l'évacuation de l'air.
• Il est strictement interdit de cuisiner des aliments flambés sous la hotte ; l'utilisation de flammes libres pourrait endommager les filtres et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas.
• Il est conseillé de surveiller la cuisson des aliments lorsque l'on a recours à la friture, afin d'éviter que l'huile chauffée à trop haute température ne prenne feu.

• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir étroitement aux dispositions des autorités locales compétentes.

• Il est conseillé de nettoyer fréquemment l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien présentes dans ce manuel).

• Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des filtres peut être à l'origine de risques d'incendie.
• N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique.
• Nous déclinons toute responsabilité en cas d'éventuels inconvénients, dommages ou incendies subis par l'appareil et dérivant du non-respect des instructions présentes dans ce mode d'emploi.
• Attention ! Les parties accessibles peuvent devenir très chaudes en cas d'utilisation avec des appareils de cuisson.

ES

Advertencias

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer :

• le type d'anomalie;
• le modèle de l'appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaque signalétique apposée sur l'appareil

ES

Asistencia

Pour bien installer le produit, consultez les figures situées sur les premières pages de ce mode d'emploi.

L'installation doit être effectuée par du personnel qualifié.

Raccordement électrique

La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

Attention ! Contrôlez toujours que le câble d'alimentation est monté correctement, avant de reconnecter le circuit de la hotte à l'alimentation réseau et d'en vérifier le bon fonctionnement.

Évacuation de l'air (pour les versions aspirantes)

Raccordez la hotte à des tubes et orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccord). L'utilisation de tubes et d'orifices d'évacuation muraux de diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation sensible du niveau de bruit. Nous déclinons dont toute responsabilité à cet égard.

! Respectez la longueur de conduit minimale indispensable.

! Utilisez un conduit présentant le moins de courbes possible.

! Évitez les changements importants de section du conduit.

! Utilisez un conduit le plus lisse possible à l'intérieur.

! Le matériau du conduit doit être de approuvé par la législation.

! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres appareils de combustion (chaudières, cheminées, poêles à bois, etc.).

! Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à évacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela.

! Équipez la pièce de prises d'air afin d'éviter que la hotte ne crée une pression négative dans la pièce (la pression ne doit pas dépasser les 0,04 mbar).

! L'entreprise décline toute responsabilité en cas de non-respect de ces normes.

Recyclage ou évacuation extérieure ?

! Votre hotte est prête à être installée en version à évacuation extérieure.

Pour utiliser la hotte en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet.

Remarque : Dans certains cas, le système de filtrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont contenues dans ce manuel (voir la section « Version filtrante »).

Version à évacuation extérieure

La hotte purifie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) fixé à la bride de raccord. Le diamètre du tube d'évacuation doit être équivalent au diamètre de la bague de raccordement.

Attention ! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doit présenter une légère inclinaison vers le haut (d'environ 10°) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de filtres à charbon, ces derniers doivent être retirés.

Version recyclage

La hotte purifie l'air et le réinjecte propre dans la pièce. Pour utiliser la hotte dans cette version, il faut installer un système de filtrage supplémentaire à base de charbons actifs.

Pour cette version, il faut un déflecteur d'air, une réduction et un ou des filtres à charbon. Le tube supérieur doit avoir ses orifices d'évacuation de l'air orientés vers le haut *.

Données techniques

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	∅ du tube d'évacuation (cm)
TBOX-LUCE 60cm	61-82 59	8 50 15/12
TBOX-LUCE 90cm	61-82 89	9 50 15/12

Sigle modèle	Ampoule (V)	Puissance absorbée de l'ampoule (W)	Puissance absorbée totale (W)
HLB 9.8 LSHS X/HAHLB 6.8 LT X/HA	Led 2 x 3	256
HLB 9.5S AT(ICE)/HA	Halogène	2 x 20	185
HLB 6.7 AT X/HAHLB 9.7 AT X/HA	Halogène 2 x 20		240
HLB 9.8 AADC X/HAHLB 9.8 ASH X/HAHLB 9.8 AA X/HA	Halogène 2 x 20		290

	Puissance	Tension	Culot	Dimensions
Halogène 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogène 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*

Groupe de risque 1 (faible) selon la norme EN 62471

Les hottes sont conformes aux Directives CE suivantes :

• Directive « Basse tension » 2006/95/CE (12-12-2006)
- Directive « Compatibilité électromagnétique » 2004/108/CE (15-12-2004)

* N'existe que sur certains modèles =

Commandes TBOX-LUCE

Modèles avec Touch control glass (basic)

T1 Marche/Arrêt moteur

Lorsque l'on appuie sur ce bouton alors que la hotte est éteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'éteint.

T2 Vitesse 1

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 1.

T3 Vitesse 2

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 2.

T4 Vitesse 3

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 3.

T5 Booster

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse intensive. La durée du réglage est limitée dans le temps ; à son expiration, la hotte revient à la vitesse précédemment réglée ; si, en revanche, on appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passe à la vitesse sélectionnée.

T6 Minuterie

Une seule pression sur T6 permet d'associer une durée préréglée de la minuterie (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min] à chaque vitesse à l'échéance de laquelle la hotte revient automatiquement sur OFF. La minuterie ne peut être utilisée que pour les vitesses manuelles et pas pour la fonction booster.

T7 Avertissements relatifs aux filtres à graisse et à odeurs

Au bout d'un certain nombre d'heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des filtres à graisse (A) et à odeurs (B) - ce dernier uniquement pour les hottes à recyclage.

Ce terme est indiqué par le clignotement de la led de la couleur associée au filtre (blanc pour les filtres à graisse, rouge pour le filtre à odeurs).

Après le nettoyage ou le remplacement des filtres, toute pression sur la touche T7 entraîne l'extinction de la led d'avertissement.

T8 Allumage/extinction des lampes

Pour allumer et éteindre les lampes de la hotte.

Configuration de la hotte

Quand le produit est éteint, il est possible d'accéder au menu de configuration en appuyant 6 secondes de suite sur les touches T5 et T6. T7 s'allume alors pour indiquer le type d'installation à l'aide de deux couleurs de LED : blanc pour l'installation à évacuation extérieure (par défaut), rouge pour l'installation en version recyclage. Il est possible de changer de type d'installation en appuyant cycliquement sur la touche T7, bien entendu les couleurs des LED s'alterneront.

Arrêt de la hotte

La hotte peut être arrêtée manuellement en appuyant sur la touche T1 (ON/OFF). En cas de sélection de la minuterie, la hotte s'arrête automatiquement à la fin du temps programmé.

Modèles avec Touch control glass + display (medium)

T1 Marche/Arrêt moteur

Lorsque l'on appuie sur ce bouton alors que la hotte est éteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'éteint.

T2 Vitesse -

Lorsque l'on appuie sur ce bouton, la hotte passe à la vitesse inférieure.

T3 Vitesse +

Si la hotte fonctionne à la vitesse 3, une pression sur ce bouton active la vitesse intensive.

La durée du réglage est limitée dans le temps ; à son expiration, la hotte revient à la vitesse précédemment réglée.

T4 Minuterie « - »

La minuterie permet de régler un temps au bout duquel la hotte revient sur OFF ; si la minuterie a été réglée et qu'il y a un changement de vitesse activé en appuyant sur T2, T3 ou T4, la minuterie se désactive aussitôt.

Lorsque l'on appuie sur la touche T4 on diminue le temps de 5 minutes.

T5 Minuterie « + »

Lorsque l'on appuie sur ce bouton une première fois, on règle la minuterie sur 5 minutes et à chaque pression successive ce temps augmente de 5 minutes à la fois.

T6 Allumage/extinction des lampes

Pour allumer et éteindre les lampes de la hotte

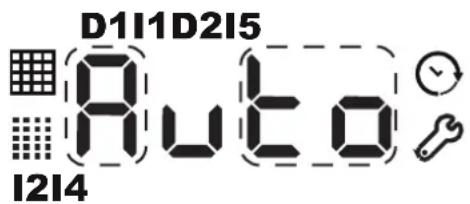

D1I1D2I5 Auto I2I4

D1: Chiffre Vitesse
D2: Groupe de 2 chiffres Temps
I1: Indicateur Filtre à graisses
12 : Indicateur Filtre Charbon
14 : Indicateur Menu
15 : Indicateur Minuterie

Avertissement relatif aux filtres à graisse et à odeur

Au bout d'un certain nombre d'heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des filtres à graisse (A) et/ou à odeurs (B) - ce dernier uniquement pour les hottes à recyclage.

L'allumage du voyant 11 indique la saturation du filtre à graisse, tandis que l'allumage du voyant 12 indique la saturation du filtre à odeurs (uniquement pour les hottes en version recyclage).

Pour réinitialiser le compteur, appuyer 3 secondes de suite sur T5 + T4, hotte allumée.

Sélection du type de hotte

Il est possible de sélectionner le fonctionnement de la hotte en mode évacuation (par défaut) ou recyclage. Pour modifier la sélection, procéder comme suit :

• la hotte étant sur OFF, appuyer longuement sur les touches T4 et T5 pour accéder au menu, cet accès est signalé par un son émis par la hotte, par l'icône I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche ;
• pour faire dérouler le menu, utiliser les touches T4 et T5. T4 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à sélectionner les différents points du menu (0, 1 ou 0, 1, 2) ;
• pour sélectionner le type de hotte, accéder au menu, sélectionner à l'aide de T4 le point C6 et à l'aide de T5 sélectionner la valeur 0 pour un fonctionnement de la hotte en mode évacuation ou 1 pour un fonctionnement de la hotte en mode recyclage. A la fin, appuyer sur la touche T1.

Arrêt de la hotte

La hotte peut être arrêtée manuellement en appuyant sur la touche T1 (ON/OFF). Si la hotte reste allumée en mode manuel, elle s'éteindra automatiquement au bout d'un laps de temps de « sécurité ». En cas de sélection de la minuterie, la hotte s'arrête automatiquement à la fin du temps programmé.

Modèles avec Touch control glass + display (high)

T1 Marche/Arrêt moteur

Lorsque l'on appuie sur ce bouton alors que la hotte est éteinte, on active la première vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'éteint.

T2 Vitesse -

Lorsque l'on appuie sur ce bouton, la hotte passe à la vitesse inférieure.

T3 Vitesse +

Lorsque l'on appuie sur ce bouton, la hotte passe à la vitesse supérieure. Si la hotte est éteinte, c'est la vitesse 1 qui est configurée lorsque l'on appuie sur ce bouton.

T4 Booster

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse intensive ; la lettre « b » clignote lentement sur l'afficheur. La durée du réglage est limitée dans le temps ; à son expiration, la hotte revient à la vitesse précédemment réglée ; si, en revanche, on appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passe à la vitesse sélectionnée.

T5 AUTO

Une pression sur le bouton T5 active le mode de fonctionnement automatique qui met la hotte en marche selon le niveau de vapeur détecté. Le capteur pendant son fonctionnement à plein régime, règle la vitesse du moteur à l'intérieur des valeurs admises (0, 1, 2, 3 ou booster). La hotte qui est en train de fonctionner en mode automatique passe en mode manuel lorsque l'on appuie sur la touche Vitesse ou Booster.

Le capteur a besoin d'être calibré avant son utilisation. Pour plus d'informations, consulter le paragraphe « Procédure de calibration »

T6 Minuterie « - »

La minuterie permet de régler un temps au bout duquel la hotte revient sur OFF ; si la minuterie a été réglée et qu'il y a un changement de vitesse activé en appuyant sur T2, T3 ou T4, la minuterie se désactive aussitôt.

Lorsque l'on appuie sur la touche T6 on diminue de 5 minutes la valeur précédemment sélectionnée.

T7 Minuterie « + »

Lorsque l'on appuie sur ce bouton une première fois, on règle la minuterie sur 5 minutes et à chaque pression successive ce temps augmente de 5 minutes.

T8 Allumage/extinction des lampes

Pour allumer et éteindre les lampes de la hotte

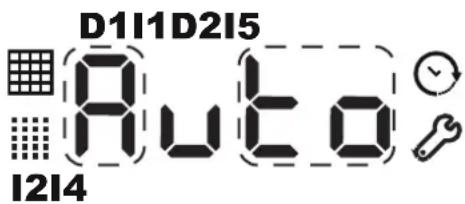

D1I1D2I5 Auto I2I4

D1: Chiffre Vitesse

D2: Groupe de 2 chiffres Temps

I1: Indicateur Filtre à graisses

12 : Indicateur Filtre Charbon

14 : Indicateur Menu

15 : Indicateur Minuterie

Avertissement relatif aux filtres à graisse et à odeurs

Au bout d'un certain nombre d'heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des filtres à graisse (A) et à odeurs (B) - ce dernier uniquement pour les hottes à recyclage.

L'allumage du voyant 11 indique la saturation du filtre à graisse, tandis que l'allumage du voyant 12 indique la saturation du filtre à odeurs/charbon actif (uniquement pour les hottes en version recyclage).

Pour réinitialiser le compteur, appuyer 3 secondes de suite sur T5 + T6, hotte allumée.

Procédure de calibration du capteur automatique

- Calibration : pour que la procédure de calibration soit efficace, il faut qu'elle soit effectuée en environnement propre, le plan de cuisson doit donc être éteint. Pendant la procédure de calibration, la touche AUTO est allumée et l'inscription AUTO clignote sur l'afficheur.

La calibration du capteur peut être AUTOmatique ou manuelle (« sur demande »). Dans les deux cas, la durée de la calibration est de :

- 1 minute environ pour plan de cuisson à gaz ;

- 13 minutes environ pour plan de cuisson à induction ou électrique.

- La calibration automatique : elle a lieu quand la hotte est mise sous tension ou après avoir choisi le plan de cuisson dans le menu configuration.

- La calibration manuelle : (ou sur demande) est prévue dans le menu de configuration. Cette procédure est conseillée et peut être activée en cas de mauvais fonctionnement du capteur (qui peut par exemple se produire en cas de panne d'électricité pendant la cuisson ou après une période d'inactivité prolongée). Pour effectuer la calibration manuelle, procéder pas à pas comme suit :

- la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T6 et T7 pour accéder au menu, cet accès est signalé par un son émis par la hotte, par l'icône I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche ;

- pour faire dérouler le menu, utiliser les touches T6 et T7. T6 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à sélectionner les différents points du menu (0, 1 ou 0, 1, 2) ;

- pour effectuer la calibration manuelle, accéder au menu, sélectionner à l'aide de T6 le point C4 et à l'aide de T7 sélectionner la valeur 1. Appuyer ensuite sur la touche T1 et attendre le temps conseillé pour la calibration.

Sélection du type de plan de cuisson : lors de l'installation (en service) il faut choisir le type de plan de cuisson (électrique, induction, gaz) présent sous la hotte. Tout de suite après la sélection du plan de cuisson, la procédure complète de calibration AUTOMatique aura lieu.

Important : ne pas forcer la calibration « sur demande » après la sélection du plan de cuisson car cette dernière démarre automatiquement.

Pour sélectionner le plan de cuisson, procéder comme suit :

- la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T6 et T7 pour accéder au menu, cet accès est signalé par un son émis par la hotte, par l'icône I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche ;

- pour faire dérouler le menu, utiliser les touches T6 et T7. T6 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à sélectionner les différents points du menu (0, 1 ou 0, 1, 2) ;

- pour effectuer la sélection du plan de cuisson, accéder au menu, sélectionner à l'aide de T6 le point C3 et à l'aide de T7 sélectionner la valeur 0 en cas de plan de cuisson à gaz, 1 en cas de plan radiant, 2 en cas de plan à induction. Appuyer ensuite sur la touche T1 pour quitter le mode menu et attendre le temps nécessaire à la calibration du capteur.

Sélection du type de hotte

Il est possible de sélectionner le mode de fonctionnement de la hotte entre évacuation (par défaut) et recyclage. Pour modifier le type de hotte, procéder comme suit :

- la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T4 et T5 pour accéder au menu, cet accès est signalé par un son émis par la hotte, par l'icône I4 qui s'allume sur l'afficheur et par l'inscription C1-0 qui s'affiche ;

- pour faire dérouler le menu, utiliser les touches T4 et T5. T4 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc.), tandis que T5 sert à sélectionner les différents points du menu (0, 1 ou 0, 1, 2) ;

- pour sélectionner le type de hotte, accéder au menu, sélectionner à l'aide de T4 le point C6 et à l'aide de T5 sélectionner la valeur 0 pour un fonctionnement de la hotte en mode évacuation ou 1 pour un fonctionnement de la hotte en mode recyclage. Appuyer enfin sur la touche T1.

Arrêt de la hotte

La hotte peut être arrêtée manuellement en appuyant sur la touche T1 (ON/OFF). Si la hotte reste allumée en mode manuel, elle s'éteindra AUTOmatiquement au bout d'un laps de temps de « sécurité ». En cas de sélection de la minuterie, la hotte s'arrête AUTOmatiquement à la fin du temps programmé.

Le mode AUTOmatique se désactive 10 minutes après que le capteur a procédé à l'arrêt du moteur de la hotte.

Légende configuration

Code réglage	Sens Explication
C1	Minuterie filtre à graisse	Remise à zéro de la minuterie du filtre à graisse
C2	Minuterie filtre à odeurs	Remise à zéro de la minuterie du filtre à odeurs
C3	Type de plans de cuisson	Modification du type de plan pour le capteur AUTO. Il peut être à gaz, électrique ou à induction
C4	Calibration du capteur	Pour effectuer la calibration du capteur En cas de sélection du point 1, au prochain allumage de la hotte, le capteur effectue la calibration
C5 Niveaux audio		S'il est sur muet, aucun FB audio n'est émis (même pas l'allumage)
C5 Type de hotte		Evacuation/Recyclage (évacuation par défaut)
C6	Reset to Factory default (Restaurer les paramètres usine par défaut)	Restaure les paramètres par défaut du menu DGT (y compris l'installation)

Notes générales

En cas de blocage des touches de l'afficheur, débrancher puis rebrancher la hotte au secteur avant de contacter le Service de dépannage.

Entretien et soin

Attention ! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

Premier nettoyage

• Retirez les films de protection
- Éliminez les impuretés avec une éponge humide et un peu de savon neutre
• Rincez avec un chiffon humide
- Séchez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inox

Nettoyage périodique

La hotte doit être nettoyée fréquemment (au moins aussi souvent que l'on procède à l'entretien des filtres à graisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutre et d'eau tiède. Évitez l'utilisation de produits abrasifs ou corrosifs.

Attention : Le non-respect des règles de nettoyage de l'appareil et de remplacement des filtres peut être à l'origine de risques d'incendie. Il est donc recommandé de s'en tenir aux instructions suggérées. Nous déclinons toute responsabilité en cas d'éventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des avertissements ci-dessus.

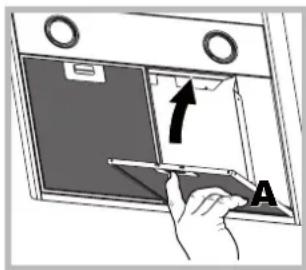

Entretien des filtres anti-graisse (A)

Le filtre anti-graisse retient les particules de graisse provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des détergents non agressifs, à la main ou bien au lave-vaisselle à basse température et en cycle court.

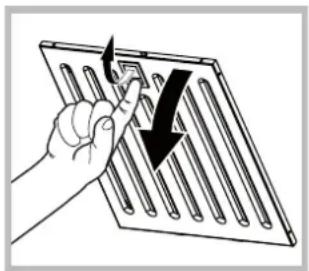

Pour démonter le filtre à

graisses, tirez sur la poignée de décrochage à ressort. Si on le lave au lave-vaisselle, le filtre anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de filtrage.

Entretien des filtres à graisse (dual) (Dessin filtre dual) * Le filtre à graisse retient les particules de graisse provenant de la cuisson. Les performances de ce filtre dépassent largement celles d'un filtre standard grâce à l'association d'un filtre entièrement en acier et d'un filtre formé de plusieurs couches de maille métallique. Il doit être nettoyé au moins une fois par mois avec des détergents non agressifs, à la main ou bien au lave-vaisselle à basse température et en cycle court.

Pour démonter le filtre à graisse, tirer sur la poignée de décrochage à ressort.

Entretien du filtre à charbon (B)

Le filtre à charbon retient les odeurs désagréables provenant de la cuisson. La saturation du filtre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le filtre anti-graisse est nettoyé. Dans tous les cas, il faut remplacer la cartouche au moins tous les vingt mois.

Ce filtre NE peut PAS être lavé ou régénéré

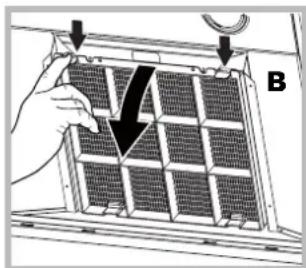

Démontage : Enlevez le filtre aux charbons actifs en appuyant sur les deux leviers à l'avant qui le fixent à la hotte.

* N'existe que sur certains modèles

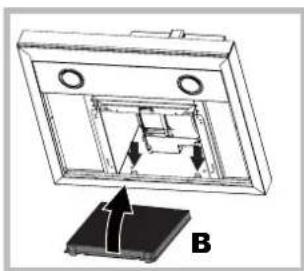

Montage : Accrochez le filtre aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers.

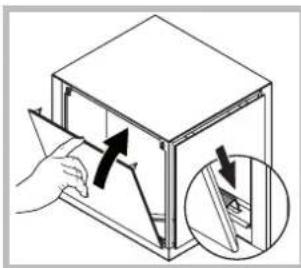

Accrocher d'abord le panneau frontal du boîtier aux languettes présentes dans le bas puis pousser sur le haut du panneau jusqu'à ce que les pivots entrent dans leur logement.

Maintenance filtre à odeurs Haute Performance. (Dessin filtre cylindrique + boîtier esthétique \*

Le filtre à charbon actif retient les odeurs désagréables provenant de la cuisson. Pour obtenir des performances d'aspiration optimales, le filtre est plus grand que les filtres standard et il est installé à l'intérieur du boîtier positionné au-dessus de la hotte. La saturation du filtre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le filtre à graisse est nettoyé. Dans tous les cas, il faut remplacer la cartouche au moins tous les 5 ans. Ce filtre NE peut PAS être lavé ou régénéré.

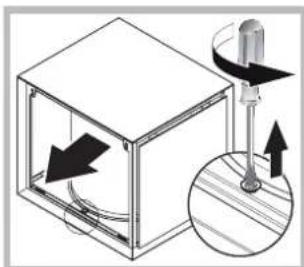

Dépose: Décrocher sur le dessus, le panneau frontal du boîtier à l'intérieur duquel se trouve le filtre qu'il faut ensuite sortir complètement du boîtier pour accéder au filtre cylindrique.

Retirer la vis de fixation du filtre à l'aide d'un outil approprié et retirer le filtre en le saisissant à deux mains. Nous conseillons de mettre des gants et d'utiliser un escabeau pour effectuer cette opération.

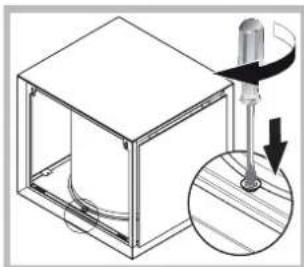

Montage: Introduire le filtre dans le boîtier en veillant au sens d'introduction (la partie creuse du filtre doit être tournée vers la hotte).

Fixer le filtre à l'aide de la vis de fixation fournie avec l'appareil.

Nous conseillons de mettre des gants et d'utiliser un escabeau pour effectuer cette opération.

Remplacement des ampoules

Déconnectez l'appareil du réseau électrique et retirez les filtres anti-graisse.

Attention ! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides.

1. Retirez la protection en faisant levier avec un petit tournevis plat ou un outil similaire.
2. Remplacez l'ampoule usagée. Utilisez uniquement des ampoules ayant les mêmes caractéristiques que celles usagées (pour plus de détails, consultez

les données techniques présentes dans le livret suivant).

1. Refermez la protection (fixation à déclic).

Remplacement des ampoules LED \*

La hotte est équipée d'un système d'éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d'énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s'adresser au service d'assistance technique.

Câble électrique

Si le câble d'alimentation est endommagé, il peut être remplacé par le fabricant ou par son service d'assistance technique afin d'éviter tout danger.

FR

MISE AU REBUT

Cet appareil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En veillant à mettre au rebut correctement ce produit, l'utilisateur contribue à prévenir les éventuelles conséquences négatives pour l'environnement et la santé.

Le symbole ■ présent sur le produit ou sur la documentation qui l'accompagne indique que ce produit ne doit pas être traité comme un déchet ménager mais qu'il doit être déposé dans un point de collecte spécialisé dans le recyclage des appareils électriques et électroniques. Veuillez respecter les normes locales en vigueur en matière d'élimination des déchets. Pour plus d'informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter les autorités locales, le service de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté le produit.

Anomalies et remèdes

Si quelque chose semble ne pas fonctionner, avant d'appeler le Service d'assistance, veuillez vérifier les points suivants :

Si la hotte ne fonctionne pas :

Vérifiez que :

• il n'y a pas de coupure de courant.
• une vitesse a bien été sélectionnée.

Si la hotte affiche un mauvais rendement :

Vérifiez que :

• La vitesse sélectionnée est suffisante pour la quantité de fumée et de vapeurs dégagée.
• La cuisine est suffisamment aérée pour permettre une prise d'air.
• Le filtre à charbon n'est pas usagé (hotte en version recyclage).

Si la hotte s'est éteint en cours de fonctionnement normal :

Vérifiez que :

• il n'y a pas de coupure de courant.
• le disjoncteur omnipolaire ne s'est pas déclenché.

En cas d'anomalies de fonctionnement éventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation électrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.

Instalación
