MANUALE UTENTE HLB 9.8 ASH XHA HOTPOINT-ARISTON

Istruzioni per l'uso

CAPPA

Sommario

Istruzioni per l'uso,1

Avvertenze,10

Assistenza,22

Installazione,24

Comandi TBOX-LUCE,25

Manutenzione e cura,28

Anomalie e rimedi,29

ES

Español

! E' importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Sicurezza generale

- La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a:

65 cm se la cappa è installata sopra un piano di cottura gas

55 cm se la cappa è installata sopra un piano di cottura elettrico.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

- La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E' tuttavia necessario interpellare un tecnico qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffitto, la/il quale deve essere sufficientemente robusto da sostenere il peso della cappa.

- Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

- Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

- L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

- I bambini devono essere controllati affinché non giochino con l'apparecchio.

- Mai utilizzare il prodotto senza filtro antigrasso correttamente montato!

- La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

- Rispettare tutte le normative riferite allo scarico dell'aria.

• E' severamente vietato cucinare cibi a fiamma libera sotto la cappa; l'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
• Si consiglia di tenere sotto costante controllo la cottura di cibi tramite frittura, al fine di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentemente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
• Attenzione! Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura.

GB

Warnings

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
  • Il modello della macchina (Mod.)
  • Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

GB

Assistance

Per la corretta installazione del prodotto vedere le figure disponibili nelle prime pagine di questo libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
! Il materiale del condotto deve essere approvato normativamente.
! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.).
! Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno tale che questa cavità non sia destinata a questo scopo.
! Attrezzare il locale con delle prese d'aria per evitare che la cappa crei un pressione negativa nella stanza (che non deve superare i 0,04 mbar).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Filtrante o Aspirante ?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono contenute in questo manuale (vedi "Versione filtrante").

Versione aspirante

La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico (diametro 150mm) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente. Se la cappa è provvista di filtri carbone, questi devono essere tolti.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Per questa versione è necessario deflettore aria, riduzione e filtro/i carbone. Il tubo superiore deve avere le asole di evacuazione aria posizionate nella parte alta *.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	∅ del tubo di scarico (cm)
TBOX-LUCE 60cm	61-82 59	9.8 50 15/12
TBOX-LUCE 90cm	61-82 89	9.9 50 15/12

Sigla Modello	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HLB 9.8 LSHS X/HAHLB 6.8 LT X/HA	Led 2 x 3	256
HLB 9.5S AT(ICE)/HA Alogena 2 x 20		185
HLB 6.7 AT X/HAHLB 9.7 AT X/HA	Alogena 2	x 20 240
HLB 9.8 AADC X/HAHLB 9.8 ASH X/HAHLB 9.8 AA X/HA	Alogena 2	x 20 290

	Potenza	Tensione	Attacco	Dimensioni
Alogena 25 W	2 x 25 W	230 V	G9	L40x∅14
Alogena 20 W	2 x 20 W	12 V	G4	L30x∅10

LED ^*

Gruppo di Rischio 1 secondo norma EN 62471

Le cappe sono conformi alle seguenti Direttive EC: • "Low voltage" Directive 2006/95/EC (12-12-2006) • "EMC" Directive 2004/108/EC (15-12-2004)

* Presente solo in alcuni modelli =

Comandi TBOX-LUCE

Modelli con Pulsantiera Touch control glass (basic)

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva. La durata dell'impostazione è limitata nel tempo; allo scadere la cappa torna alla velocità impostata in precedenza; premendo invece un tasto velocità (T2, T3 o T4) si esce dalla funzione booster, impostando la velocità selezionata.

T6 Timer

La pressione singola di T6 permette di associare una durata pre-impostata del timer ad ogni velocità: (V) [v1 – 30 min, v2 – 20 min, v3 – 10 min] allo scadere del quale la cappa si porta automaticamente in OFF. Il timer è impostabile solo per le velocità manuali, non per il booster.

T7 Segnalazione filtro antigrasso e odori

Dopo un certo numero di ore di utilizzo è necessario provvedere alla pulizia/sostituzione dei filtri antigrasso (A) e odori (B) - quest'ultimo solo per le cappe filtranti.

Questa scadenza viene indicata dal lampeggio del led di colore associato al filtro (bianco per i filtri antigrassi, rosso per il filtro odori). Dopo la pulizia/sostituzione dei filtri la pressione del tasto T7 determina lo spegnimento del led di segnalazione.

T8 ON/OFF luci

Consente di accendere e spegnere le luci di lavoro della cappa.

Configurazione della cappa

Da prodotto spento è possibile accedere al menù di configurazione premendo i tasti T5 e T6 per 6 secondi. A questo punto si accende T7 ad indicare il tipo di installazione tramite due colori del LED: bianco per installazione aspirante (default), rosso per installazione filtrante. E' possibile cambiare il tipo di installazione premendo ciclicamente il tasto T7, con il conseguente alternarsi dei colori dei LED.

Spegnimento cappa

La cappa può essere spenta manualmente premendo il tasto T1 (ON/OFF). Nel caso di impostazione del timer la cappa si spegne automaticamente alla fine del conteggio.

Modelli con Pulsantiera Touch control glass + display (medium)

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità -

Premendo il pulsante la cappa passa alla velocità precedente.

T3 Velocità +

Nel caso in cui la cappa sia a velocità 3, premendo tale pulsante si attiva il la velocità intensiva La durata dell'impostazione è limitata nel tempo; allo scadere la cappa torna alla velocità impostata in precedenza.

T4 Timer -

Il timer permette di inserire un tempo allo scadere del quale la cappa si porta in OFF; nel caso venga impostato un timer e poi si cambi velocità premendo T2, T3 o T4, il timer si disattiva.

Premendo il tasto T4 si decrementa il timer di 5 minuti.

T5 Timer +

Premendo una prima volta il pulsante si imposta il timer a 5 minuti; ad ogni successiva pressione del pulsante si incrementa tale valore di ulteriori 5 minuti.

T6 ON/OFF luci

Consente di accendere e spegnere le luci di lavoro della cappa.

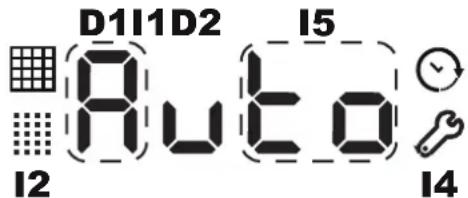

D1I1D2 I5 8u1o I2 I4

D1: DGT Velocità

D2: Gruppo di 2 DGT Tempo

I1: Indicatore Filtro Grassi

I2: Indicatore Filtro Carbone

14: Indicatore Menù

15: Indicatore Timer

Segnalazione filtro antigrasso e odori

Dopo un certo numero di ore di utilizzo è necessario provvedere alla pulizia/sostituzione dei filtri antigrasso (A) e/o odori (B) - quest'ultimo solo per le cappe filtranti.

IT

L'accensione della spia I1 indica la saturazione del filtro antigrasso, mentre l'accensione della spia I2 indica la saturazione del filtro odori (solo per le cappe in modalità filtrante). Per resettare il contatore, premere per 3 secondi T5 + T4 mentre la cappa è accesa.

Impostazione tipo di cappa

È possibile impostare la modalità di funzionamento della cappa come aspirante (default) o filtrante. Per modificare l'impostazione procedere come segue:

• da cappa in OFF premendo a lungo i tasti T4 e T5 si accede al menu, è possibile accorgersi di questo in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;
• il menù si può scorrere tramite i tasti T4 e T5. Attraverso T4 si scorrono le diverse voci del menù (C1, C2, C3, C4, etc), mentre attraverso T5 si selezionano le diverse voci del menù (0, 1 o 0, 1, 2);
• per impostare il tipo di cappa, accedere al menù, selezionare tramite T4 la voce C6 e tramite T5 impostare il valore 0 se si desidera la cappa in modalità aspirante, altrimenti 1 se si desidera la cappa in modalità filtrante. Al termine premere il tasto T1.

Spegnimento cappa

La cappa può essere spenta manualmente premendo il tasto T1 (ON/OFF). Nel caso la cappa rimanga accesa in modalità manuale, questa si spegne automaticamente dopo un certo tempo di “sicurezza”. Nel caso di impostazione del timer la cappa si spegne automaticamente alla fine del conteggio.

Modelli con Pulsantiera Touch control glass + display (high)

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità -

Premendo il pulsante la cappa passa alla velocità precedente.

T3 Velocità +

Premendo il pulsante la cappa passa alla velocità successiva. Nel caso in cui la cappa sia spenta, premendo tale pulsante si imposterebbe la velocità 1.

T4 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva; sul display lampeggerà lentamente la lettera "b". La durata dell'impostazione è limitata nel tempo; allo scadere la cappa tornerà alla velocità impostata in precedenza; premendo invece un tasto velocità (T2, T3 o T4) si uscirà dalla funzione booster, impostando la velocità selezionata.

T5 AUTO

Premendo il pulsante T5 si attiva la modalità automatica, che farà accendere la cappa in relazione al grado di vapore rilevato. Il sensore durante il suo funzionamento a regime, regola la velocità del motore nell'ambito dei valori ammessi (0,1,2,3 o booster). La cappa che sta funzionando in modalità automatica passa in modalità manuale quando viene premuto il tasto Velocità o Booster.

Il sensore ha bisogno di una calibrazione prima del suo utilizzo, per ulteriori informazioni si rimanda al paragrafo "Procedura di calibrazione".

T6 Timer -

Il timer permette di inserire un tempo allo scadere del quale la cappa va in OFF; nel caso venga impostato un timer e poi si cambi velocità premendo T2, T3 o T4, il timer si disattiva. Premendo il tasto T6 si decrementa di 5 minuti il valore precedentemente impostato.

T7 Timer +

Premendo una prima volta il pulsante si imposta il timer a 5 minuti; ad ogni successiva pressione del pulsante si incrementa tale valore di ulteriori 5 minuti.

T8 ON/OFF luci

Consente di accendere e spegnere le luci di lavoro della cappa.

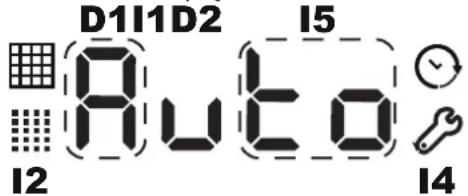

D1I1D2 I5 8u0 I4 I2

D1: DGT Velocità

D2: Gruppo di 2 DGT Tempo

I1: Indicatore Filtro Grassi

I2: Indicatore Filtro Carbone

14: Indicatore Menù

15: Indicatore Timer

Segnalazione filtro antigrasso e odori

Dopo un certo numero di ore di utilizzo è necessario provvedere alla pulizia/sostituzione dei filtri antigrasso (A) e/o odori (B) - quest'ultimo solo per le cappe filtranti. L'accensione della spia I1 indica la saturazione del filtro grassi, mentre l'accensione della spia I2 indica la saturazione del filtro odori/carboni (solo per le cappe in modalità filtrante). Per resettare il contatore, premere per 3 secondi T5 + T6 mentre la cappa è accesa.

Procedura di calibrazione del sensore automatico

- Calibrazione: affinché la procedura di calibrazione sia efficace questa deve essere effettuata in condizioni di ambiente pulito, quindi durante la calibrazione il piano cottura deve essere spento.

Durante la procedura di calibrazione il tasto AUTO è acceso e la scritta AUTO lampeggia sul display.

La calibrazione del sensore può essere automatica o manuale ("su richiesta"). In entrambi i casi la durata della calibrazione è:

- circa 1 minuto per piano gas;

- circa 13 minuti per piano induzione ed elettrico.

• La calibrazione automatica: avviene quando la cappa viene alimentata o dopo aver scelto il piano dal menu configurazione.

• La calibrazione manuale: (o su richiesta) è prevista nel menu di configurazione. Questa procedura è consigliata e potrà essere avviata in caso di malfunzionamento del sensore (che può originarsi per esempio quando avviene un blackout durante una cottura o dopo un periodo di lungo inutilizzo). Per effettuare la calibrazione manuale si procede con i seguenti passi:

• da cappa in OFF o standby premendo a lungo i tasti T6 e T7 si accede al menu, è possibile accorgersi di questo in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;

• il menù si può scorrere tramite i tasti T6 e T7. Attraverso T6 si scalano le diverse voci del menù (C1, C2, C3, C4, etc), mentre attraverso T7 si selezionano le diverse voci del menù (0, 1 o 0, 1, 2);
• per eseguire la calibrazione manuale, accedere al menù selezionare tramite T6 la voce C4 e tramite T7 impostare il valore 1. Dopo di che premere il tasto T1 e attendere il tempo consigliato per la calibrazione.

Sezione del tipo di piano cottura: all'installazione (in utenza) avviene la scelta del tipo di piano (piano elettrico, induzione, gas) presente sotto la cappa. Subito dopo la selezione del piano verrà eseguita la procedura completa di calibrazione automatica.

Importante: non forzare la calibrazione “su richiesta” dopo la selezione del piano perché questa si avvia automaticamente.

Per eseguire la selezione del piano cottura presente si procede nel seguente modo:

• da cappa in OFF o standby premendo a lungo i tasti T6 e T7 si accede al menu, è possibile accorgersi di questo in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;
• il menù si può scorrere tramite i tasti T6 e T7. Attraverso T6 si scalano le diverse voci del menù (C1, C2, C3, C4, etc), mentre attraverso T7 si selezionano le diverse voci del menù (0, 1 o 0, 1, 2);
• per eseguire la selezione del piano, accedere al menù selezionare tramite T6 la voce C3 e tramite T7 impostare il valore a 0 se si ha un piano a gas, 1 se si ha un piano radiante, 2 se si ha un piano induzione. Dopo di che premere il tasto T1 per uscire dalla modalità menù ed attendere il tempo necessario alla calibrazione del sensore.

Impostazione tipo di cappa

È possibile impostare la modalità di funzionamento della cappa tra aspirante (default) e filtrante. Per modificare la tipologia si procede nel seguente modo:

• da cappa in OFF o standby premendo a lungo i tasti T4 e T5 si accede al menu, è possibile accorgersi di questo in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;
• il menù si può scorrere tramite i tasti T4 e T5. Attraverso T4 si scalano le diverse voci del menù (C1, C2, C3, C4, etc), mentre attraverso T5 si selezionano le diverse voci del menù (0, 1 o 0, 1, 2);

- per eseguire l'impostazione del tipo di cappa, accedere al menù, selezionare tramite T4 la voce C6 e tramite T5 impostare il valore 0 se si desidera la cappa in modalità spirante, altrimenti 1 se si desidera la cappa in modalità filtrante. Dopo di che premere il tasto T1.

Spegnimento cappa

La cappa può essere spenta manualmente premendo il tasto T1 (ON/OFF). Nel caso la cappa rimanga accesa in modalità manuale, questa si spegne automaticamente dopo un certo tempo di "sicurezza". Nel caso di impostazione del timer la cappa si spegne automaticamente alla fine del conteggio. La modalità Automatica si disattiva dopo 10 minuti dallo spegnimento del motore della cappa da parte dell sensore.

Legenda Configurazione

Codice Regolazione	Significato spiegazione
C1 Timer filtro	grasso	Azzera il timer del filtro grassi
C2 Timer Filtro	odori	Azzera il timer del filtro odori
C3 Tipo di piani		Modifica il tipo di piano per il sensore AUTO. Può essere gas, elettrico o induzione
C4	Calibrazione del sensore	Serve per fare la calibrazione del sensore. Se si seleziona la voce 1, alla successiva ac c c e n s i o n e della cappa, il sensore esegue la calibrazione
C5 Livelli Audio		Se muto, non viene emesso nessun FB audio (nemmeno accensione)
C5 Tipo di Cappa		Aspirante/Filtrante (Default aspirante)
C6	Reset to Factory default	Resetta i valori del menù DGT al default (compresa l'installazione)

Note generali

In caso di blocco dei tasti del display, scollegare e poi collegare la cappa alla rete elettrica, prima di contattare il Service.

IT

Manutenzione e cura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive
- Eliminare le impurità con una spugna umida e poco sapone neutro
• Risciacquare con un panno umido
- Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metallo

Pulizia periodica

La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida. Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

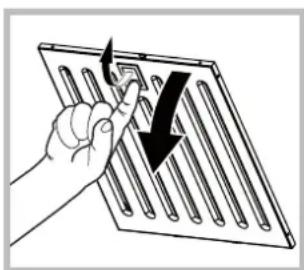

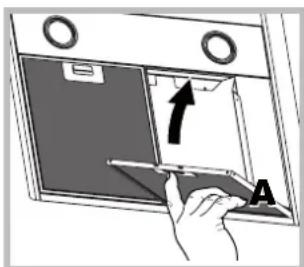

Manutenzione dei filtri antigrasso (A)

Il filtro antigrasso trattiene le particelle di grasso derivanti dalla cottura; esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla. Con il lavaggio in lavastoviglie il filtro antigrasso metallico potrebbe scolorirsi, ma le sue performance di filtraggio non variano.

Manutenzione dei filtri antigrasso (dual) \*

Il filtro antigrasso trattiene le particelle di grasso derivanti dalla cottura. Questo filtro ha prestazioni migliori rispetto a un filtro standard grazie all'accoppiamento tra un filtro interamente in acciaio e un filtro con diversi strati di maglia metallica. Esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone (B)

Il filtro carbone trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato, a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni venti mesi.

Questo filtro NON può essere lavato o rigenerato

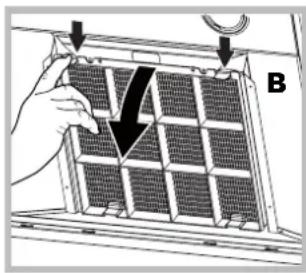

Smontaggio: Rimuovere il filtro a carboni attivi premendo le due leve anteriori che lo fissano alla cappa.

Montaggio: Agganciare il filtro a carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anteriormente premendo le due leve.

Manutenzione filtro odori High Performance \*

Il filtro a carboni attivi trattiene gli odori sgradevoli derivanti dalla cottura. Per ottenere eccellenti performance di aspirazione, il filtro è più grande dei filtri standard ed è installato all'interno del box posizionato al di sopra della cappa. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato, a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni 5 anni. Questo filtro NON può essere lavato o rigenerato.

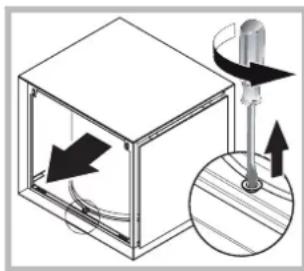

Smontaggio: Sganciare superiormente il pannello frontale del box all'interno del quale è collocato il filtro per poi rimuoverlo completamente dal box e accedere al filtro cilindrico.

Togliere la vite di fissaggio del filtro con un utensile appropriato e sfilarlo con entrambe le mani. UTILIZZARE guanti e scala per effettuare questa operazione.

* Presente solo in alcuni modelli

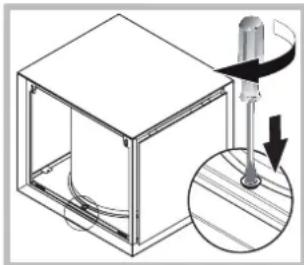

Montaggio: Inserire il filtro all'interno del box facendo attenzione alla direzione (la parte cava del filtro deve essere rivolta verso la cappa).

Fissare il filtro con la vite di fissaggio in dotazione.

Agganciare il pannello frontale del box prima alle linguette presenti inferiormente e poi spingendo nella parte superiore del pannello fino a incastrare i perni nella loro sede.

UTILIZZARE guanti e scala per effettuare questa operazione.

Sostituzione delle lampade

Disinserire l'apparecchio dalla rete elettrica e rimuovere i filtri antigrasso.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

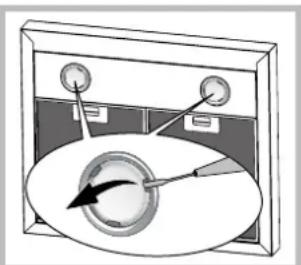

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quelle danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente libret
3. Richiudere la protezione (fissaggio a scatto).

Sostituzione delle lampade LED \*

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I Led garantiscono una illuminazione ottimale, una durata maggiore e un minore consumo rispetto alla lampade tradizionali. Per la sostituzione rivolgersi al servizio assistenza.

* Presente solo in alcuni modelli

Cavo elettrico

Se il cavo di alimentazione è danneggiato esso può essere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenire ogni rischio.

Utilizzare esclusivamente accessori e ricambi originali.

Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199*

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

Se la cappa non funziona:

Verificare che:

• non c'è interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'è interruzione di corrente.
- il dispositivo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

GB

Installation
