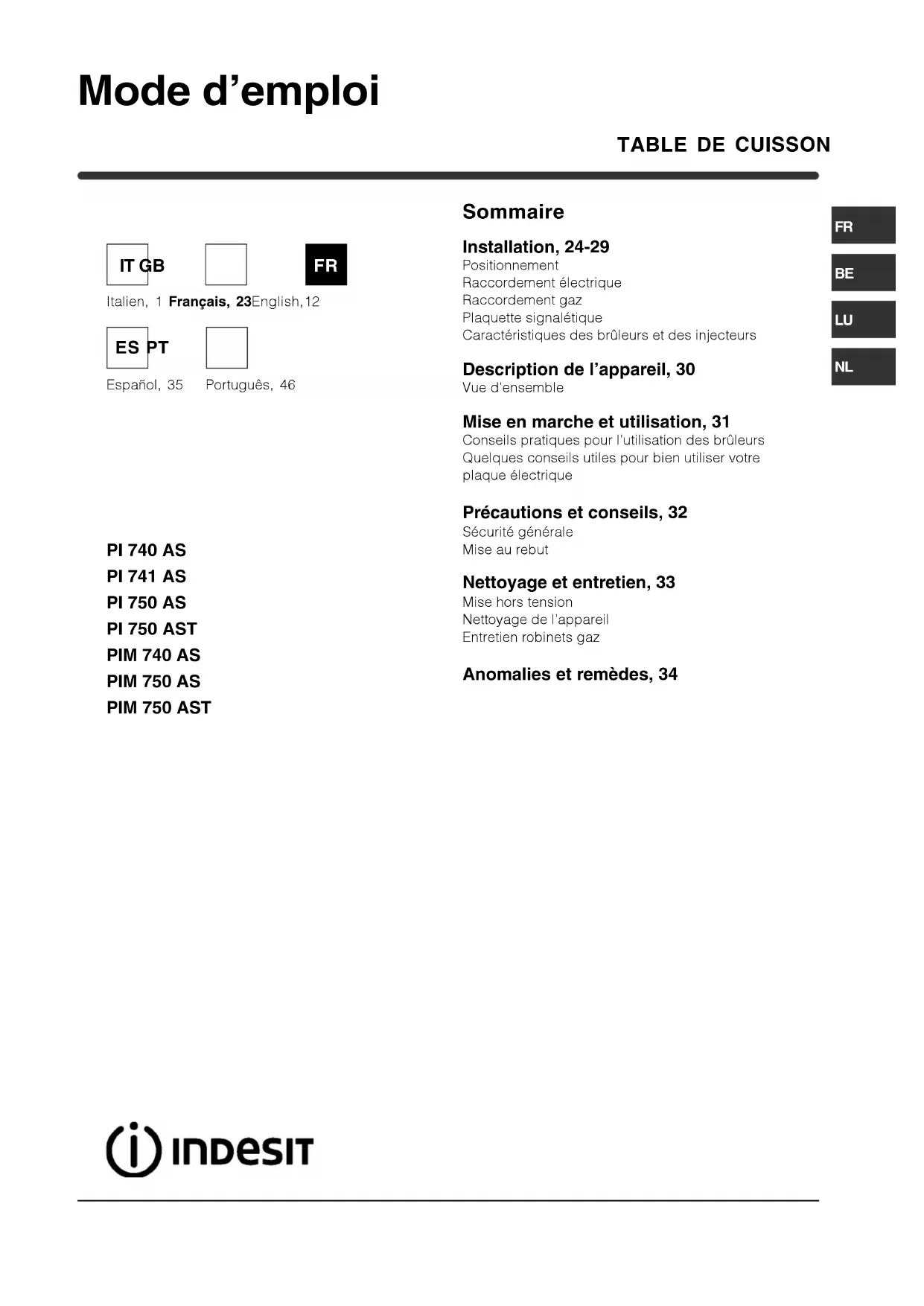

MODE D'EMPLOI PIM 740 AS (IX) INDESIT

Raccordement électrique

Plaquette signalétique

Caractéristiques des brûleurs et des injecteurs

Description de l’appareil, 30

Mise en marche et utilisation, 31

Conseils pratiques pour l’utilisation des brûleurs

Quelques conseils utiles pour bien utiliser votre

Précautions et conseils, 32

Nettoyage et entretien, 33

Nettoyage de l’appareil

Entretien robinets gaz

Anomalies et remèdes, 34

! Conservez ce mode d’emploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de

déménagement, veillez à ce qu’il suive l’appareil pour

informer le nouveau propriétaire sur son fonctionnement

et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent

des conseils importants sur l’installation, l’utilisation et la

sécurité de votre appareil

Les appareils réglés en usine pour (voir la plaquette

d’immatriculation et la plaquette prédisposition gaz de

• gaz Naturel Catégorie II2E+3+ pour la France;

• gaz Naturel Catégorie II2E+3+ pour la Belgique;

• gaz Naturel Catégorie I2E pour le Luxembourg;

• gaz Naturel Catégorie I2L pour la Hollande.

Un ultérieur réglage n’est donc pas nécessaire.

Conditions réglementaires d’installation

Le raccordement gaz devra être fait par un technicien qui

assurera la bonne alimentation en gaz et le meilleur

réglage de la combustion des brûleurs. Ces opérations

d’installation, quoique simples, sont délicates et

primordiales pour que votre table de cuisson vous rende le

meilleur service. L’installation doit être effectuée

conformément aux textes réglementaires et règles de l’art

en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de

sécurité applicables aux installations de gaz

combustibles et d’hydro-carbures liquéfiés situées à

l’intérieur des bâtiments d’habitation et de leurs

• Norme DTU P45-204. Installations de gaz

(anciennement DTU n° 61-1-installations de gaz - Avril

1982 + additif n°1 Juillet 1984).

• Règlement sanitaire départemental.

! Les emballages ne sont pas des jouets pour enfants, il

faut les mettre au rebut en respectant la réglementation

sur le tri sélectif des déchets (voir Précautions et

! L’installation doit être effectuée par un professionnel du

secteur conformément aux instructions du fabricant. Une

mauvaise installation peut causer des dommages à des

personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement

dans des locaux qui sont aérés en permanence, selon

les prescriptions des Normes:

• Pour la France selon les Normes Nationales en

• Pour la Belgique NBN D51-003 et NBN D51-001 en

• Pour le Luxembourg selon les Normes Nationales en

• Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

• La pièce doit prévoir un système d’évacuation vers

l’extérieur des fumées de combustion, réalisé au

moyen d’une hotte ou par ventilateur électrique qui

entre automatiquement en fonction dès que l’on

• La pièce doit prévoir un système qui consent un

apport d’air nécessaire à une régulière combustion.

Le flux d’air nécessaire à la combustion ne doit pas

être inférieur à 2 m

/h par kW de puissance installée.

Le système peut être réalisé en

prélevant l’air directement de

l’extérieur du bâtiment au moyen

d’un conduit d’au moins100 cm

de section utile qui ne risque

Ou, de manière indirecte depuis

des locaux adjacents et équipés

d’un conduit de ventilation avec

l’extérieur comme susmentionné;

ces locaux ne doivent pas être

des parties communes du

bâtiment, des chambres à

coucher ou des locaux à risque

• (Pour la France et la Belgique) Les gaz de pétrole

liquéfiés, plus lourds que l’air, se déposent et stagnent

vers le bas. Les locaux qui contiennent donc des

bouteilles de G.P.L doivent prévoir des ouvertures vers

l’extérieur afin de permettre l’évacuation du gaz par le

bas en cas de fuites accidentelles. Les bouteilles de GPL,

qu’elles soient vides ou partiellement pleines, ne devront

donc pas être installées ou entreposées dans des locaux

qui se trouvent au dessous du niveau du sol (caves etc.).

Il est opportun de n’entreposer dans le local que la

bouteille que vous êtes en train d’utiliser, placée de façon

à ne pas être sujette à l’action directe de sources de

chaleur (fours, feux de bois, poêles etc.) qui peuvent

atteindre des températures dépassant 50°C.

Agrandissement de la fissureentre la porte et le solLocaladjacentLocal àventiler

A Exemples d'ouverture

pour l'air comburant

En cas de cheminée ou conduit de fumée ramifié

(réservé aux appareils de cuisson)

à l'externeFR BE LU NL

25 EncastrementLes tables de cuisson gaz et mixtes ont un indice deprotection contre les surchauffes de type X, on peut parconséquent les installer à côté de meubles dont lahauteur ne dépasse pas celle du plan de cuisson. Pourune installation correcte de la table de cuisson, il faut seconformer aux instructions suivantes :• Les meubles jouxtant la table, dont la hauteurdépasse celle du plan de cuisson, doivent être placésà au moins 600 mm du bord du plan.• Les hottes doivent être installées conformément auxinstructions reportées dans leur notice d’installation età au moins 650 mm de distance.• Les éléments hauts jouxtant la hotte doivent êtreplacés à au moins 420 mm de distance du plan detravail (voir figure).En cas d’installation de la tablede cuisson sous un élémenthaut, ce dernier devra êtremonté à au moins 700 mm dedistance du plan (voir figure).• La découpe du meuble doit avoir les dimensionsindiquées par la figure.Des crochets de fixation sont prévus pour fixer latable sur des plans de 20 à 40 mm d’épaisseur. Pourbien fixer la table, utilisez tous les crochets fournis.• Si la table n’est pas installée au-dessus d’un four àencastrer, il faut monter un panneau d’isolation enbois. Il faut le monter à au moins 20 mm de distancedu bord inférieur de la table. 560 mm.45 mm.

600mm min.600mm min.700mm min.

Schéma de fixation des crochets

Position du crochet Position du crochet

pour plan H=20mm pour plan H=30mm Devant Position du crochet Derrière

pour plan H=40mm ! Utilisez tous les crochets compris dans le “sachetaccessoires”AérationPour garantir une bonne aération, la cavité d’encastrementdoit être dépourvue de paroi arrière. Il est conseilléd’installer le four de manière à ce qu’il repose sur deuxcales en bois ou bien sur un plan d’appui continu qui aitune découpe d’au moins 45 x 560 mm (voir figures).En cas d’installation au-dessus d’un four encastrabledépourvu de ventilation de refroidissement forcée, il faudraprévoir des prises d’air d’entrée et de sortie pour permettreune bonne aération à l’intérieur du meuble (voir figure).26

FR BE LU NL Raccordement électrique

Les tables munies d’un cordon d’alimentation tripolaire,

sont prévues pour un fonctionnement à courant alternatif

à la tension et à la fréquence d’alimentation indiquées

sur la plaquette des caractéristiques (placée sous la

table de cuisson). Le conducteur de terre du câble est

jaune/vert. En cas d’installation au-dessus d’un four à

encastrer, la connexion électrique de la table et celle du

four doivent être effectuées séparément, pour des

questions de sécurité électrique mais aussi pour

simplifier, au besoin, l’extraction du four.

Branchement du câble d’alimentation au réseau

Montez sur le câble une prise normalisée adaptée à la

charge indiquée sur l’étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut

intercaler entre l’appareil et le réseau un interrupteur à

coupure omnipolaire ayant au moins 3 mm d’écartement

entre les contacts, dimensionné à la charge et conforme

aux normes en vigueur (le fil de terre ne doit pas être

interrompu par l’interrupteur). Le câble d’alimentation ne

doit atteindre, en aucun point, des températures

dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement

électrique de l’appareil et du respect des normes de

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance

maximale de l’appareil, indiquée sur la plaquette

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de

l’appareil. Si ce n’est pas le cas, remplacez la prise

ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la

prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

Raccorder l’appareil à la bouteille ou à la canalisation

du gaz conformément aux normes en vigueur,

uniquement après avoir vérifié que l’appareil est bien

réglé pour le type de gaz d’alimentation utilisé. Dans

le cas contraire, effectuer les opérations décrites au

paragraphe “Adaptation aux différents types de gaz”.

Pour l’alimentation en gaz liquide, utiliser des

régulateurs de pression conformes aux Normes en

! Pour un fonctionnement en toute sécurité, pour

l’emploi correct de l’énergie et une plus longue durée

de vie de l’appareil, vérifier si la pression

d’alimentation respecte bien les valeurs indiquées

dans le tableau 1 “Caractéristiques des brûleurs et

• Pour la Belgique - le Luxembourg - la Hollande

Raccorder l’appareil à la canalisation du gaz

conformément aux normes en vigueur (pour la

Belgique NBN D04-002) uniquement après avoir

vérifié que l’appareil est bien réglé pour le type de

gaz d’alimentation utilisé. Dans le cas contraire, (pour

la Belgique) effectuer les opérations décrites au

paragraphe “Adaptation aux différents types de gaz”.

Pour l’alimentation en gaz

liquide, utiliser des régulateurs

de pression conformes aux

Normes en vigueur. Pour relier

l’appareil à la canalisation du

gaz Naturel, II2E+3+ pour la

Belgique, I2E pour le

Luxembourg et I2L pour la

Hollande, il faut avant tout

installer le raccord “R” (disponible sur demande

auprès du Service d’Assistance Technique Ariston)

avec son étanchéité “G” sur le raccord en forme de

“L” situé sur le tuyau de raccordement gaz (voir

figure). Le raccord est fourni de filetage conique mâle

Le raccordement doit être réalisé au moyen:

- ou d’un tuyau rigide (pour la Belgique selon les

- ou d’un tuyau flexible en acier inox, sans

interruption, et équipé de raccordements filetés.

En amont de l’appareil il faut installer un robinet

d’arrêt du gaz (pour la Belgique marqué A.G.B); il

devra être installé de manière à pouvoir facilement le

manoeuvrer. Pour le Luxembourg et la Hollande selon

les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l’installation de gaz doit être

effectué de manière à ce que l’appareil ne subisse

aucun type de contrainte.

La rampe d’alimentation de l’appareil est munie d’un

raccord en “L” orientable dont l’étanchéité est assurée

par un joint. S’il vous faut inverser le raccord, vous

devez obligatoirement remplacer le joint d’étanchéité

(fourni avec l’appareil). Le raccord d’entrée du gaz à

l’appareil est fileté 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à

paroi continue avec raccords filetés

Le raccord d’entrée du gaz à l’appareil est fileté 1/2

gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée

de façon à ce que, même au maximum de leur

extension, ils ne dépassent pas 2000 mm de long.

Après raccordement, assurez-vous que le tuyau

métallique flexible ne touche pas à des parties

mobiles et n’est pas écrasé.

! N’utilisez que des tuyaux conformes et des joints

d’étanchéité conformes aux textes réglementaires

applicables dans le pays.

Vérification de l’étanchéité

! Une fois l’installation terminée, vérifier l’étanchéité de

tous les raccords en utilisant une solution savonneuse

et jamais une flamme.

Adaptation aux différents types de gaz (pour la

France et la Belgique)

Pour adapter la table à un type de gaz autre que celui

pour lequel elle a été prévue (indiqué sur l’étiquette

fixée sous la table ou sur l’emballage), il faut changer

les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les

brûleurs de leur logement.

2. dévissez les injecteurs à l’aide d’une clé à tube de

7 mm et remplacez-les par les injecteurs adaptés

au nouveau type de gaz (voir tableau 1

“Caractéristiques des brûleurs et des injecteurs”).

3. remontez les différentes parties en effectuant les

opérations dans le sens inverse.

4. en fin d’opération remplacez la vieille étiquette par

celle correspondant au nouveau gaz utilisé,

disponible dans nos Services Après-vente.

• Réglage de l’air primaire des brûleurs (pour la

France et la Belgique)

Les brûleurs ne nécessitent d’aucun réglage de l’air

• Regolazione minimi (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;

2. Déposez la manette et tournez la vis de réglage

positionnée à l’intérieur ou sur le côté de la tige du

robinet jusqu’à ce que vous obteniez une petite

3. Une fois obtenu le débit minimal souhaité, allumez

le brûleur et tournez brusquement la manette de la

position de ralenti à la position d’ouverture

maximale et vice versa à plusieurs reprises. Vérifiez

ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de

sécurité gaz (thermocouple) équipant certains

appareils, quand les brûleurs sont au minima,

augmentez leur débit en agissant sur la vis de

5. Après avoir procédé à ce réglage, reposez les

scellés sur les by-pass en utilisant de la cire ou

autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de

! En fin d’opération remplacez la vieille étiquette par

celle correspondant au nouveau gaz utilisé,

disponible dans nos Services Après-vente.

! Si la pression du gaz utilisé est différente (ou

variable) par rapport à la pression prévue, il faut

installer, sur la tuyauterie d’entrée un régulateur de

pression approprié (conformément aux textes

réglementaires applicables dans le pays).28

FR BE LU NL Caractéristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique) Gaz liquidés Gaz natural

Brûleur Diamêtre Puissance Puissance By-pass Injecteur Débit* Puissance Injecteur Débit*

thermique thermique 1/100 1/100 (g/h) thermique 1/100 (l/h)

Rapide Réduit (RR) 100 0,70 2,60 41 80 189 186 2,60 110 248 288

PLAQUETTE SIGNALETIQUE

voir plaquette signalétique

Cet appareil est conforme aux

Directives Communautaires suivantes :

- 2006/95/CEE du 12/12/06 (Basse

Tension) et modifications successives

(Compatibilité Electromagnétique) et

modifications successives

- 93/68/CEE du 22/07/93 et

modifications successives.

- 2009/142/CEE du 30/11/09 (Gaz) et

Bougie d’allumage des

N’existe que sur certains modèles

• PLAQUES ÉLECTRIQUES disponibles dans

plusieurs diamètres et puissances : elles peuvent

être “normales” ou “rapides”, ces dernières sont

repérables à leur point rouge.

• Voyant de FONCTIONNEMENT PLAQUE

ÉLECTRIQUE il s’allume dès que la manette n’est

plus sur la position éteint.

• BRÛLEURS GAZ ils ont plusieurs dimensions et

puissances. Choisissez celui qui correspond le

mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ et

de la PLAQUE ÉLECTRIQUE* pour le réglage de

la flamme ou de la puissance.

• La bougie d’allumage des BRÛLEURS GAZ*

permet l’allumage automatique du brûleur

• DISPOSITIF DE SÉCURITÉ* en cas d’extinction

accidentelle de la flamme, coupez immédiatement

Manettes de commande des BRÛLEURS GAZ

et de la PLAQUE ÉLECTRIQUE*

! La position du brûleur gaz ou de la plaque électrique*

correspondante est indiquée sur chaque manette.

Chaque manette permet de régler le brûleur

sélectionné comme suit :

Pour allumer un brûleur, approchez une flamme ou un

allume-gaz, appuyez à fond et tournez la manette

correspondante dans le sens inverse des aiguilles

d’une montre pour sélectionner la position de

Sur les modèles équipés d’un dispositif de sécurité

gaz, appuyez pendant au moins 6 secondes de suite

sur la manette pour permettre au dispositif de se

Pour allumer un brûleur sur les modèles équipés de

bougie d’allumage, appuyez d’abord sur le bouton

d’allumage repéré par le symbole

ensuite à fond sur la manette correspondante et

tournez-la dans le sens inverse des aiguilles d’une

montre jusqu’à sa position de puissance maximale.

! En cas d’extinction accidentelle des flammes du

brûleur, tournez la manette jusqu’à l’arrêt et attendez

au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le

sens des aiguilles d’une montre pour la ramener en

face du symbole “•”.

Plaques électriques*

Pour procéder au réglage, tournez la manette

correspondante dans le sens des aiguilles d’une

montre ou dans le sens inverse en choisissant une

des 6 positions possibles : Position Plaque normale ou rapide 0 Eteint 1 Poissance minimum2 - 5Poissance intermédiaires 6 Poissance maximum Toute position de la manette autre que la position

“éteint” entraîne l’allumage du voyant de

N’existe que sur certains modèles

Conseils pratiques pour l’utilisation des

Pour obtenir un meilleur rendement, n’oubliez pas :

• d’utiliser des récipients appropriés à chaque

brûleur (voir tableau) pour éviter que les flammes

ne dépassent de sous les casseroles.

• de toujours utiliser des casseroles à fond plat et

• de tourner la manette dans la position minimum au

moment de l’ébullition. Brûleur

Rapide Réduit (RR)Semi Rapide (S)Auxiliaire (A)Triple Couronne (TC)Ultra Rapide (UR)Ø Diamètre récipients (cm)24 - 2616 - 2010 - 1424 - 2624 - 26 Conseils pratiques pour l’utilisation des

Pour éviter toute déperdition de chaleur et ne pas

endommager la plaque, il est conseillé d’utiliser des

casseroles à fond plat n’ayant pas un plus petit

diamètre que celui de la plaque. Position

6 Plaque normale ou rapide

Eteint.Cuisson de légumes verts, poissons.Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots.Pour continuer la cuisson de grandes quantités d'aliments, minestrone.Rôtir (moyen).Rôtir (fort).Rissoler ou rejoindre l'ébullition en peu de temps. ! Avant d’utiliser vos plaques de cuisson pour la

première fois, faites-les chauffer pendant 4 minutes à

leur température maximum sans casserole. Au cours

de cette phase initiale, le revêtement protecteur durcit

et atteint sa résistance maximum.32

FR BE LU NL Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces conseils

sont fournis pour des raisons de sécurité et doivent

être lus attentivement.

• Ce mode d’emploi concerne un appareil à

• Pour bien fonctionner, les appareils à gaz ont

besoin d’un apport d’air régulier. Il est important

de vérifier lors de leur installation, que tous les

points indiqués dans le paragraphe relatif à leur

“Positionnement” soient respectés.

• Les instructions fournies ne sont applicables

qu’aux pays dont les symboles sont reportés

dans la notice et sur la plaquette

• Cet appareil a été conçu pour un usage familial,

de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur,

même dans un endroit abrité, il est en effet très

dangereux de le laisser exposé à la pluie et aux

• Ne touchez pas à l’appareil si vous êtes pieds

nus ou si vous avez les mains ou les pieds

mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne

doit être utilisé que par des adultes

conformément aux instructions du mode

d’emploi. Toute autre utilisation (comme par

exemple le chauffage d’une pièce) est impropre

et donc dangereux. Le fabricant décline toute

responsabilité en cas de dommages provoqués

par un usage impropre ou erroné.

• Evitez que le cordon d’alimentation d’autres petits

électroménagers touche à des parties chaudes du

• Les orifices ou les fentes d’aération ou

d’évacuation de la chaleur ne doivent pas être

• Contrôlez toujours que les manettes sont bien

dans la position “”/“ ” quand l’appareil n’est pas utilisé.

• Ne tirez surtout pas sur le câble pour débrancher

la fiche de la prise de courant.

• N’effectuez aucune opération de nettoyage ou

d’entretien sans avoir auparavant débranché la

fiche de la prise de courant.

• En cas de panne, n’essayez en aucun cas

d’accéder aux mécanismes internes pour tenter de

réparer l’appareil. Contactez le service

d’Assistance (voir Assistance).

• Faites attention à ce que les manches des

casseroles soient toujours tournés vers l’intérieur

de la table de cuisson pour éviter tout risque

• N’abaissez pas le couvercle en verre (s’il y en a

un) tant que les brûleurs gaz ou la plaque

électrique sont chauds.

• Ne laissez pas la plaque électrique allumée sans

• N’utilisez pas de casseroles instables ou

• Essuyez tout liquide pouvant se trouver sur le

couvercle avant de l'ouvrir.

• Cet appareil n’est pas prévu pour être utilisé par

des personnes (y compris les enfants) dont les

capacités physiques, sensorielles ou mentales

sont réduites, ou des personnes dénuées

d’expérience ou de connaissance, sauf si elles

ont pu bénéficier, par l’intermédiaire d’une

personne responsable de leur sécurité, d’une

surveillance ou d’instructions préalables

concernant d’utilisation de l’appareil.

• Le dispositif n'est pas destiné à être mis en

œuvre par une minuterie externe ou un

système de télécommande séparée.

• Mise au rebut du matériel d’emballage :

conformez-vous aux réglementations locales, les

emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et

Electroniques (DEEE), exige que les appareils

ménagers usagés ne soient pas jetés dans le flux

normal des déchets municipaux. Les appareils

usagés doivent être collectés séparément afin

d’optimiser le taux de récupération et le recyclage

des matériaux qui les composent et réduire

l’impact sur la santé humaine et l’environnement.

Le symbole de la ‘‘poubelle barrée’’ est apposée

sur tous les produits pour rappeler les obligations

de collecte séparée.

Les consommateurs devront contacter les

autorités locales ou leur revendeur concernant la

démarche à suivre pour l’enlèvement de leur vieil

appareil.FR BE LU NL

Avant toute opération de nettoyage ou d’entretien

coupez l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

! N’utilisez pas de détergents abrasifs ou corrosifs,

tels que détacheurs et dérouilleurs, poudres à récurer

et éponges à surface abrasive : ils risquent de rayer

irrémédiablement la surface.

! Ne nettoyez jamais l’appareil avec des nettoyeurs

vapeur ou haute pression.

• Pour un entretien courant, passez une éponge

humide sur la surface et séchez avec du papier

• Les parties démontables des brûleurs doivent être

lavées fréquemment à l’eau chaude avec du

détergent en éliminant soigneusement toute

• Dans le cas de tables équipées d’allumage

automatique, nettoyez fréquemment et

soigneusement l’extrémité des dispositifs

d’allumage électronique instantané et vérifiez que

les orifices de sortie du gaz ne sont pas bouchés.

• Nettoyez les plaques électriques à l’aide d’un

chiffon humide et graissez-les avec un peu d’huile

quand elles sont encore tièdes.

• Des taches peuvent se former sur l’acier inox si ce

dernier reste trop longtemps au contact d’une eau

très calcaire ou de détergents agressifs (contenant

du phosphore). Il est conseillé de rincer

abondamment et d’essuyer après le nettoyage.

Mieux vaut essuyer aussitôt tout débordement

Nettoyage et entretien

Entretien robinets gaz

Il peut arriver qu’au bout d’un certain temps, un

robinet se bloque ou tourne difficilement. Il faut alors

! Cette opération doit être effectuée par un

technicien agréé par le fabricant.34

FR BE LU NL Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-

vente, voyons ensemble que faire. Vérifiez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les

robinets du gaz en amont de l’appareil sont bien ouverts.

Le brûleur ne s’allume pas ou la flamme n’est pas uniforme.

Avez-vous contrôlé si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés.

• les pièces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d’air dans les environs du plan de cuisson

La flamme s’éteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôlé si :

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l’activation du

dispositif de sécurité.

• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s’éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d’air dans les environs du plan de cuisson

• les minima n’ont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur

• la position des grilles n’a pas par hasard été inversée.

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel à

notre station technique. Indiquez-lui :

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l’installation de pièces détachées

non originales.ES ENCIMERA PI 740 AS PI 741 AS PI 750 AS PI 750 AST PIM 740 AS PIM 750 AS PIM 750 AST Sumario
