KNMICW511 - Microphone KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil (UHF)
Fréquence	863 MHz (UHF)
Puissance de transmission	10 mW
Plage dynamique	>90 dB
Distorsion harmonique totale	<0.5%
Réponse en fréquence	40 Hz - 15 kHz (±3 dB)
Modulation	FM
Niveau de sortie audio	0 - ±400 mV
Alimentation récepteur	230~240 VAC, 17 VCC (adaptateur secteur)
Consommation électrique	±4 W
Alimentation micro	2 piles AA 1,5 V
Autonomie des piles	4 à 6 heures
Rapport signal/bruit	>90 dB
Nombre de canaux	1
Commutateur micro	Marche / Muet (position intermédiaire) / Arrêt
Indicateurs lumineux	Alimentation (rouge), Signal RF (vert), Crête (orange clignotant)
Sortie audio	Jack 6,35 mm
Entretien	Nettoyer avec un chiffon sec uniquement. Ne pas utiliser de solvants.
Consignes de sécurité	Ne pas ouvrir (risque de choc électrique). Éviter l'eau et l'humidité.
Garantie	Aucune garantie en cas de modification ou d'utilisation incorrecte.
Conformité	CE (Directives 1999/5/CE, normes EN 50371, EN 60065, EN 301 489, EN 300 422)

FOIRE AUX QUESTIONS - KNMICW511 KONIG

Comment installer le système micro sans fil ?

Placez l'antenne du récepteur droite. Branchez le câble audio (jack 6,35 mm) de la sortie du récepteur à votre console de mixage ou amplificateur. Branchez l'adaptateur secteur au récepteur puis à la prise secteur. Insérez 2 piles AA dans le micro, puis mettez-le en marche. Le système est prêt.

Quelle est l'autonomie des piles du micro ?

L'autonomie est d'environ 4 à 6 heures avec des piles alcalines AA neuves.

Sur quelle fréquence fonctionne le micro ?

Le micro fonctionne sur la bande UHF 863 MHz, ce qui permet une utilisation sans interférence avec d'autres appareils courants.

Puis-je utiliser ce micro avec n'importe quel amplificateur ?

Oui, le récepteur dispose d'une sortie audio jack 6,35 mm compatible avec la plupart des amplificateurs, enceintes amplifiées ou consoles de mixage.

Que signifie le voyant orange clignotant sur le récepteur ?

Le voyant orange (crête) clignote lorsque le signal audio est trop fort et risque d'être distordu. Réduisez le volume du micro ou éloignez-vous de la source sonore.

Comment changer les piles du micro ?

Dévissez le couvercle du compartiment à piles situé en bas du micro. Insérez 2 piles AA en respectant la polarité (+/-). Refermez le couvercle.

Quelle est la portée du micro ?

La portée n'est pas spécifiée dans la notice, mais pour un micro UHF de 10 mW, elle est généralement d'environ 30 à 50 mètres en champ libre.

Que faire si le son est faible ou parasite ?

Vérifiez que l'antenne du récepteur est bien dépliée et orientée. Assurez-vous que les piles du micro sont suffisamment chargées. Éloignez les autres appareils électroniques. Ajustez le volume du récepteur.

Puis utiliser ce micro avec d'autres micros sans fil ?

Ce modèle est un ensemble micro unique avec un seul canal. Pour utiliser plusieurs micros, vous avez besoin d'un autre système sur une fréquence différente.

Comment entretenir le micro et le récepteur ?

Nettoyez les surfaces extérieures avec un chiffon sec et doux. N'utilisez jamais de produits chimiques ou abrasifs. Protégez l'appareil de l'eau et de l'humidité.

MODE D'EMPLOI KNMICW511 KONIG

Ensemble micro sans fil avec 1 canal pour utilisation semi-professionnelle. Que vous l'utilisiez pour un discours, pour vos débuts de chanteur ou pour une performance « karaoké : vous obtiendrez toujours un bon son.

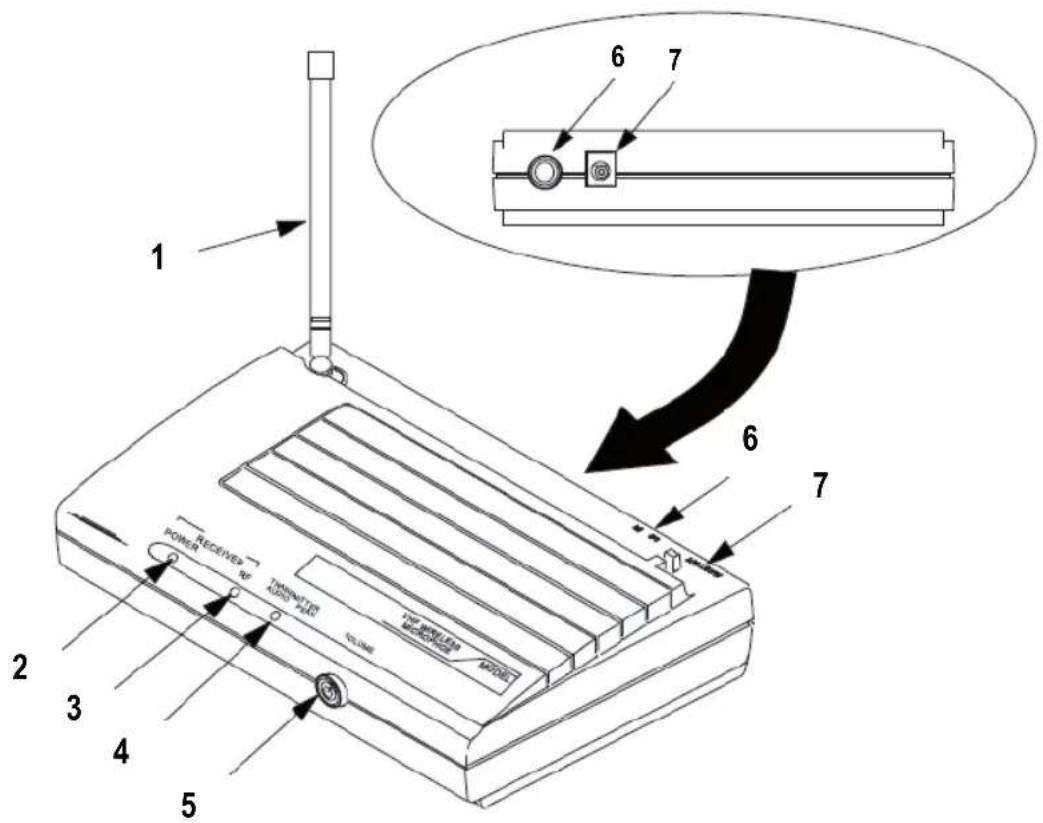

Descriptif du récepteur :

1. ANTENNE : pour la réception des signaux du micro
2. TÉMOIN D'ALIMENTATION : s'allume en rouge lorsque le récepteur est mis en marche
3. TÉMOIN DE SIGNAL RF : s'allume en vert de façon fixe lorsque le signal du micro est reçu
4. TÉMOIN DE CRÊTE : clignote en orange lorsque le signal audio est trop fort et distordu
5. CONTROLE DU VOLUME : règle le volume de sortie du récepteur vers la console de mixage ou l'amplificateur
6. SORTIE AUDIO : sortie des signaux audio pour la console de mixage ou l'amplificateur
7. ENTRÉE DE L'ALIMENTATION : connexion pour la fiche CC de l'adaptateur secteur

Description du micro:

1. GRILLE : couvre et protège l'élément interne du micro
2. ÉLÉMENT DU MICRO (interne) : détecte le signal audio
3. TÉMOIN D'ÉTAT DE L'ALIMENTATION/PILE : clignote une fois lors de la mise en marche et s'allume en permanence lorsque la pile est presque déchargée.
4. INTERRUPTEUR MARCHE/ARRÊT : 3 positions pour MARCHE, MUET (position intermédiaire) ou ARRÊT
5. COMPARTIMENT À PILES : pour 2 piles AA
6. COUVERCLE DU COMPARTIMENT À PILES : permet d'accéder au compartiment à piles

Fonctionnement :

1. Placez l'antenne droite pour une réception optimale du signal du micro.
2. Branchez le câble de connexion avec les fiches de 6,35 mm dans la sortie du récepteur et dans la console de mixage ou dans l'amplificateur.
3. Branchez la fiche CC de l'adaptateur secteur dans l'entrée CC à l'arrière du récepteur. Branchez la fiche d'alimentation dans une prise secteur.
   Remarque : le récepteur est automatiquement mis en marche.
4. Ouvrez le compartiment à piles du micro et placez 2 piles AA en respectant la polarité.
5. Après avoir fermé le compartiment à piles, mettez le micro en marche avec l'interrupteur MARCHE/ARRÊT.
6. Le système est prêt à l'utilisation.

Caractéristiques techniques :

• Fréquence : UHF 863 MHz
- Puissance de transmission : 10 mW
- Plage dynamique : >90 dB
• Distorsion harmonique totale : <0.5 %
- Réponse en fréquence : 40 Hz-15 KHz, ±3 dB
- Modulation : FM
• Niveau sortie audio : 0-±400 mV
- Alimentation électrique : 230\~240 VCA, 17 VCC
• Consommation électrique: ±4W
- Rapport signal/bruit : >90 dB
- Piles : 2 x AA 1,5 V
• Durée de vie des piles : ± 4\~6 heures

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que le produit :

Marque : König Electronic

Modèle : KN-MICW511

Description : Ensemble micro sans fil

est conforme aux normes suivantes :

EN 50371

EN 60065

EN 301 489-1/-9

EN 300 422-1/-2

et qu'il est conforme aux prescriptions des Directives de l'Union Européenne 1999/5/CE.

's-Hertogenbosch, 19 janvier 2009

Mme. J. Gilad

Directrice des Achats

Consignes de sécurité :

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez

l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de n de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont titulaires et sont donc reconnues comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Le système de collecte est différent pour ce genre de produits.

Copyright ©
