Type de produit	Carte réseau Gigabit Ethernet PCI
Marque	Konig
Modèle	CMPNWCARD22
Chipset	Realtek RTL8169
Débits supportés	10 / 100 / 1000 Mbps
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Interface hôte	PCI
Systèmes d'exploitation compatibles	Windows 2000, Windows XP, Windows Server 2003, Windows Vista
Alimentation	Via le bus PCI
Dimensions (approx.)	120 x 80 mm
Poids (approx.)	50 g
Contenu de l'emballage	Adaptateur Ethernet, manuel utilisateur, CD-ROM de pilotes
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ou produits abrasifs
Sécurité	Débrancher l'appareil avant toute intervention ; ne pas ouvrir ; éviter l'eau et l'humidité
Garantie	Garantie annulée en cas de modification ou d'utilisation incorrecte
Conformité	CE, Directive 2004/108/CE

FOIRE AUX QUESTIONS - CMPNWCARD22 KONIG

Comment installer la carte réseau Konig CMPNWCARD22 ?

Éteignez l'ordinateur, insérez la carte dans un emplacement PCI libre de la carte mère, puis rallumez l'ordinateur. Windows détectera automatiquement le matériel et installera le pilote approprié.

Quels systèmes d'exploitation sont supportés par cette carte ?

La carte est compatible avec Windows 2000, Windows XP, Windows Server 2003 et Windows Vista. Pour les versions ultérieures, un pilote générique Realtek peut fonctionner.

La carte est-elle compatible avec mon ordinateur ?

Oui, si votre ordinateur dispose d'un emplacement PCI libre. Vérifiez que le système d'exploitation est parmi ceux listés (Windows 2000 à Vista).

Comment vérifier que le pilote est correctement installé ?

Ouvrez le Gestionnaire de périphériques (Panneau de configuration > Système > Matériel). Sous 'Cartes réseau', l'entrée 'Realtek RTL8169 Family PCI Fast Ethernet NIC' (ou variante) doit apparaître sans point d'exclamation.

Que faire si la carte n'est pas reconnue par Windows ?

Assurez-vous que la carte est bien enfoncée dans son emplacement PCI. Essayez de redémarrer l'ordinateur. Si le problème persiste, insérez le CD-ROM fourni pour forcer l'installation du pilote.

Quels débits la carte supporte-t-elle ?

La carte supporte les débits 10 Mbps, 100 Mbps et 1000 Mbps (Gigabit) en négociation automatique et Full Duplex.

La carte supporte-t-elle le Full Duplex ?

Oui, elle supporte le mode Full Duplex pour les débits 10, 100 et 1000 Mbps, ainsi que la négociation automatique.

Comment nettoyer la carte réseau ?

Débranchez l'ordinateur et utilisez un chiffon sec pour nettoyer la carte. N'utilisez jamais de solvants ou de produits abrasifs.

Où trouver le pilote pour Windows 10 ?

Le CD-ROM fourni ne contient que des pilotes pour Windows 2000 à Vista. Pour Windows 10, vous pouvez télécharger le pilote Realtek PCIe GBE Family Controller depuis le site de Realtek ou utiliser le pilote générique de Windows.

Que faire en cas de problème de connexion réseau ?

Vérifiez que le câble Ethernet est bien branché et que le voyant de la carte est allumé. Assurez-vous que le pilote est installé correctement. Vous pouvez également tester la carte sur un autre emplacement PCI.

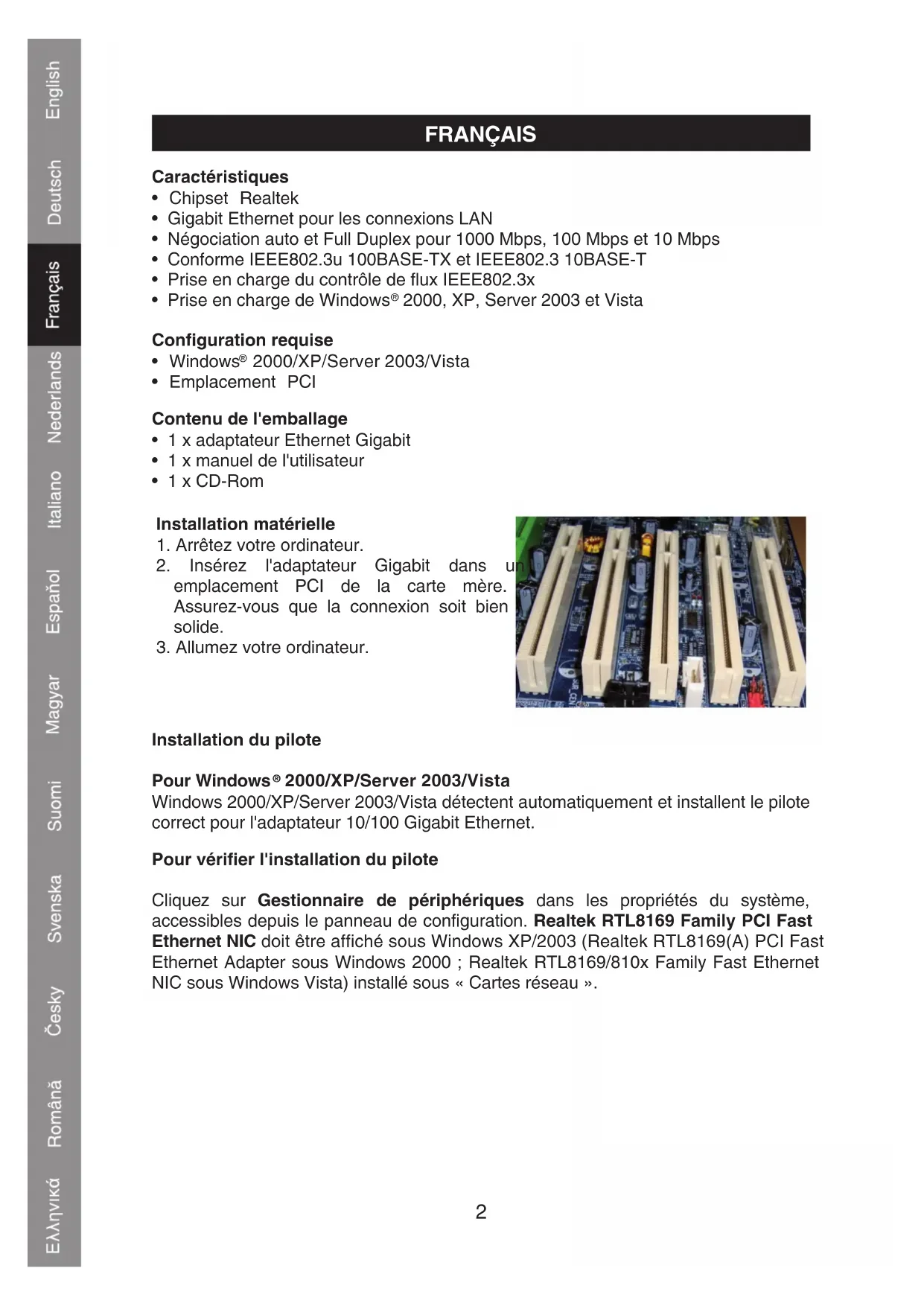

MODE D'EMPLOI CMPNWCARD22 KONIG

• Chipset Realtek
• Gigabit Ethernet pour les connexions LAN
• Négociation auto et Full Duplex pour 1000 Mbps, 100 Mbps et 10 Mbps
• Conforme IEEE802.3u 100BASE-TX et IEEE802.3 10BASE-T
• Prise en charge du contrôle de flux IEEE802.3x
• Prise en charge de Windows® 2000, XP, Server 2003 et Vista

Configuration requise

• Windows® 2000/XP/Server 2003/Vista
• Emplacement PCI

Contenu de l'emballage

• 1 x adaptateur Ethernet Gigabit
• 1 x manuel de l'utilisateur 1 x CD-ROM

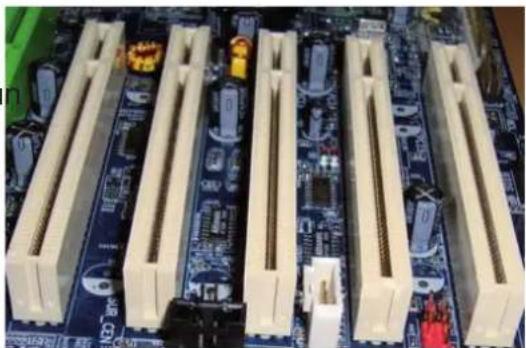

Installation matérielle

1. Arrêtez votre ordinateur.
2. Insérez l'adaptateur Gigabit dans un emplacement PCI de la carte mère. Assurez-vous que la connexion soit bien solide.
3. Allumez votre ordinateur.

Pour windows® 2000/xp/server 2003/vista

Windows 2000/XP/Server 2003/Vista détectent automatiquement et installent le pilote correct pour l'adaptateur 10/100 Gigabit Ethernet.

Pour vérifier l'installation du pilote

Cliquez sur Gestionnaire de périphériques dans les propriétés du système, accessibles depuis le panneau de configuration. Realtek RTL8169 Family PCI Fast Ethernet NIC doit être affiché sous Windows XP/2003 (Realtek RTL8169(A) PCI Fast Ethernet Adapter sous Windows 2000; Realtek RTL8169/810x Family Fast Ethernet NIC sous Windows Vista) installé sous « Cartes réseau »

Déclaration de conformité

Nous,

Nedis B. V.

De Tweeling 28

Déclarons que le produit :

Marque: KönigElectronic

Modèle: CMP-NWCARD22

Désignation: Carte PCI LAN Gigabit

est conforme aux normes suivantes :

EMC EN 55022:1998+A1:2000+A2:2003

EN 55024:1998+A1:2001+A2:2003

EN 61000-3-2:2000

EN 61000-3-3:1995+A1:2001

et qu'il est conforme aux prescriptions des Directives de l'Union Européenne 2004/108/CE

's-Hertogenbosch, 1er mai 2009

Mme. J. Gilad

Directrice des Achats

Consignes de sécurité :

ATTENTION

RISQUE DE CHOC

ELECTRIQUE

NE PAS OUVRIR

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié/agréé en cas de réparation. Débranchez

Débranchez l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Le système de collecte est différent pour ce genre de produits.

Copyright ©

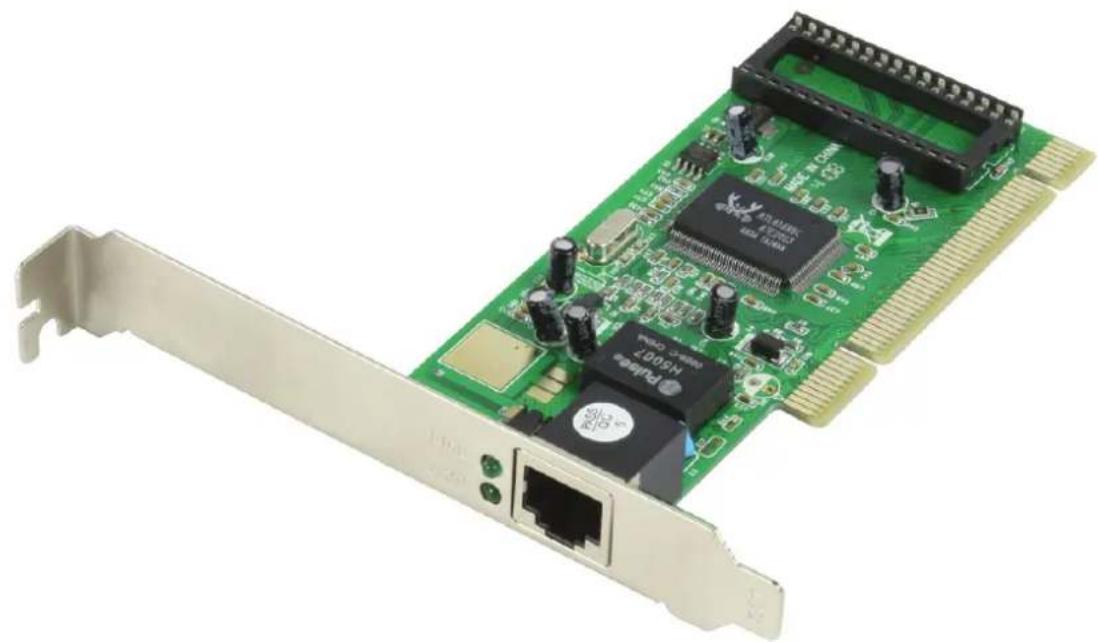

CMP-NWCARD22
