MA2030/PA2030 - Amplificateur de puissance YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	MA2030 : mixeur-amplificateur 2 canaux / PA2030 : amplificateur de puissance 2 canaux
Classe d'amplification	Class D
Puissance nominale par canal	30 W (basse impédance)
Puissance de crête par canal (4 ohms)	120 W (20 ms burst)
Puissance mono bridgée (70 V / 100 V)	200 W
Impédances basse impédance acceptées	3, 4 ou 8 ohms (commutateur panneau arrière)
Ligne haute impédance	70 V / 100 V (intégrée, sans transformateur externe)
Bande passante	50 Hz - 20 kHz
Distorsion harmonique totale (THD)	inférieure à 0,1 % (1 kHz, mi-puissance)
Sensibilité entrée ligne équilibrée	+4 dBu
Sensibilité entrée ligne non équilibrée	-10 dBV
Entrées audio MA2030	6 entrées mic/ligne (XLR / Euroblock) + 2 entrées stéréo
Phantom power (MA2030)	24 V
Entrées audio PA2030	1 entrée stéréo + 2 entrées mono ligne
DSP intégré (MA2030)	Suppresseur de larsen automatique, leveller, compresseur, reverb
Sorties haut-parleurs	Barrettes à vis (barrier strip) x 2 paires
Refroidissement	Convection naturelle (sans ventilateur)
Dimensions (L x H x P)	215 x 54 x 288 mm
Poids	1,8 kg
Consommation électrique	30 W (1/8 puissance max, bruit rose, tous canaux)
Alimentation secteur	100 V / 120 V / 230-240 V, 50/60 Hz
Certification énergétique	ENERGY STAR (veille automatique)

FOIRE AUX QUESTIONS - MA2030/PA2030 YAMAHA

Quelle est la différence entre le MA2030 et le PA2030 ?

Le MA2030 est un mixeur-amplificateur intégrant 6 entrées micro/ligne avec phantom power 24 V et un DSP complet (suppresseur de larsen, leveller automatique, compresseur, reverb). Le PA2030 est un amplificateur de puissance pur avec entrées ligne uniquement et EQ de sortie global. Les deux modèles partagent la même section d'amplification Class D, le même boîtier et les mêmes performances audio.

Quelle puissance délivre cet amplificateur par canal ?

Chaque canal délivre 30 W nominaux en mode basse impédance (3, 4 ou 8 ohms) et peut atteindre 120 W en burst court (20 ms) à 4 ohms. En mode haute impédance (ligne 70 V/100 V), l'appareil peut fonctionner en stéréo (120 W x 2) ou en mono bridgé jusqu'à 200 W.

Peut-on connecter directement des enceintes 70 V ou 100 V ?

Oui, les deux modèles intègrent nativement la ligne 70 V et 100 V sans transformateur additionnel, via un commutateur situé au panneau arrière. Ce mode est idéal pour les installations distribuées avec plusieurs enceintes en parallèle (commerce, restaurant, salle de classe, hôpital).

Quelles impédances d'enceintes sont compatibles ?

En mode basse impédance, l'amplificateur accepte des enceintes de 3, 4 ou 8 ohms (sélection par commutateur). Ne pas connecter d'enceintes d'impédance inférieure à 3 ohms : cela risque d'endommager l'appareil et d'annuler la garantie.

L'amplificateur nécessite-t-il un ventilateur ?

Non, le MA2030 et le PA2030 utilisent un refroidissement par convection naturelle, sans ventilateur. Ils peuvent donc être installés dans des meubles fermés ou des espaces confinés sans générer de bruit mécanique, ce qui est particulièrement utile en installation fixe.

Comment brancher les sorties haut-parleurs ?

Les sorties sont des barrettes à vis (barrier strips) accessibles à l'arrière de l'appareil. Il suffit d'insérer les fils de haut-parleur dénudés et de serrer les vis, sans connecteur propriétaire. Veillez à respecter la polarité (+ et -) pour chaque canal afin d'éviter les problèmes de phase.

Le MA2030 supporte-t-il le phantom power pour les micros à condensateur ?

Oui, le MA2030 fournit une alimentation phantom power 24 V sur ses entrées microphone, permettant d'utiliser des micros à condensateur sans alimentation externe. Le PA2030 ne dispose pas d'entrées microphone et ne propose donc pas cette fonction.

Comment fonctionne le suppresseur de larsen du MA2030 ?

Le suppresseur de larsen (anti-feedback) du MA2030 est automatique : il détecte les fréquences générant le larsen et applique des filtres en temps réel pour les atténuer. Cette fonction est particulièrement utile dans les salles à fort écho ou lors de prises de parole au micro face aux enceintes.

L'appareil passe-t-il automatiquement en veille ?

Oui. Le MA2030 et le PA2030 disposent d'une mise en veille automatique, certifiée ENERGY STAR. En l'absence de signal audio pendant un certain temps, l'amplificateur réduit sa consommation sans intervention manuelle, ce qui limite la consommation électrique en dehors des heures d'utilisation.

Peut-on installer le MA2030 ou PA2030 dans un rack 19 pouces standard ?

Le boîtier mesure 215 mm de large, ce qui correspond à un format demi-rack 1U. Un adaptateur ou kit de montage demi-rack est nécessaire pour l'intégrer dans un rack 19 pouces standard. La profondeur de 288 mm est compatible avec la grande majorité des baies de rack professionnelles.

Quelle alimentation secteur est requise en France ?

Ces amplificateurs sont compatibles avec la tension française de 230-240 V (50 Hz) sans adaptateur. Ils acceptent également 100 V et 120 V (50/60 Hz), ce qui les rend utilisables dans de nombreux pays. La consommation mesurée en utilisation normale est d'environ 30 W (bruit rose à 1/8 de la puissance max).

Quel est le niveau de distorsion (THD) de ces amplificateurs ?

Le taux de distorsion harmonique totale (THD) est inférieur à 0,1 %, mesuré à 1 kHz à mi-puissance sur les charges 3, 4 et 8 ohms. Ce niveau très faible garantit une restitution audio propre, adaptée aussi bien à la diffusion de parole intelligible qu'à la musique d'ambiance de qualité.

MODE D'EMPLOI MA2030/PA2030 YAMAHA

Mode d'emploi

Tout d'abord, veuillez lire attentivement les « PRECAUTIONS CONCERNANT LA SÉCURITÉ » figurant au verso.

Merci pour votre achat de l'amplificateur de puissance Yamaha MA2030/PA2030. Lisez attentivement ce manuel avant toute utilisation, de sorte que vous soyez en mesure de profiter pleinement des différentes fonctions de l'appareil. Avec avoir lu le mode d'emploi, conservez-le en lieu sûr.

• Les illustrations figurant dans le présent manuel sont fournies à titre indicatif et peuvent différer légèrement de celles qui apparaissent sur l'appareil utilisé.
• Les noms de sociétés et noms de produits cités dans ce manuel sont des marques ou des marques déposées de leurs sociétés respectives.
• Dans ce manuel, le repère [MA] indique un contenu propre au MA2030, et [PA] au PA2030. Les contenus en commun n'ont pas de repères.
• Les illustrations de l'amplificateur sont principalement celles du MA2030. Lorsque cela est nécessaire, les illustrations du PA2030 sont également représentées.

Caracteristiques

• Supporte deux types de connexion audio : connexion à haute impédance et connexion à faible impédance.
• Équipé d'un processeur numérique (Feedback Suppressor, Ducker, Leveler). L'extension d'amplificateur PA2030 en option permet la connexion de haut-parleurs supplémentaires.

Éléments fournis (à vérifier)

Cordon d'alimentation (2.0m) - Prises Euroblock (3 broches, pas de 3,50 mm) x 1 [MA], x 2 [PA] Technical Specifications (Specifications techniques, uniquement en anglais) : comprend le schéma fonctionnel, les dimensions et les spécifications d'entrée/sortie.

Mode d'emploi (ce feuillet)

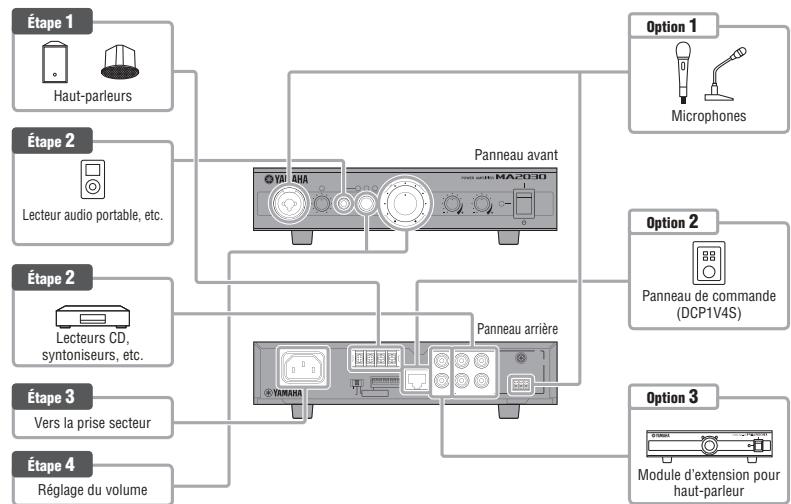

Raccordements des haut-parleurs

Changez le réglage selon le raccordement des haut-parleurs (connexion à haute ou faible impédance), le type de haut-parleur et l'emplacement d'installation des haut-parleurs. Reportez-vous à « Connexion des câbles de haut-parleurs » en bas à droite de cette page et aux explications sur la connexion à haute impédance, etc. à l'adresse URL suivante.

Site Yamaha Pro Audio : « Better Sound for Commercial Installations » (Un meilleur son pour les installations commerciales) http://www.yamahaproaudio.com/global/en/training_support/better_SOUND/

Attention

• Avant de raccorder les haut-parleurs, assurez-vous que l'appareil est hors tension. Un appareil sous tension présente un risque de décharge électrique. Assurez-vous qu'aucune charge n'est appliquée au câble du haut-parleur.
• Dans une installation à haute impédance, assurez-vous que la somme des puissances nominales d'entrée des haut-parleurs à connecter ne dépasse pas 60 W.
• Dans une installation à faible impédance, assurez-vous que l'impédance totale des haut-parleurs à connecter est d'au moins 3 ohms.

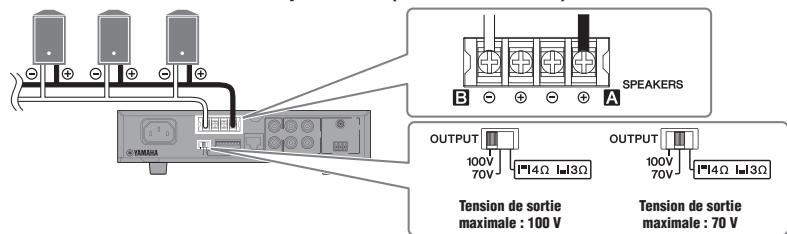

Connexions à haute impédance (60 w x 1 canal)

1 Régalez la sortie du haut-parleur sur une connexion à haute impédance en plaçant le commutateur [OUTPUT] sur [100V] ou [70V], lesquels correspondant à la tension de sortie maximale. 2 Utilisez les câbles de haut-parleur pour connecter la borne [SPEAKERS A] aux bornes positives « + » des haut-parleurs et la borne [SPEAKERS B] aux bornes négatives « - ». En cas de connexion à haute impédance, les bornes [SPEAKERS A] et [SPEAKERS B] ne sont pas utilisées. Ne procédez pas à la connexion à ces bornes.

Remarque : La sortie du haut-parleur est traitée par un filtre passe-haut (80 Hz, 18 dB/oct.).

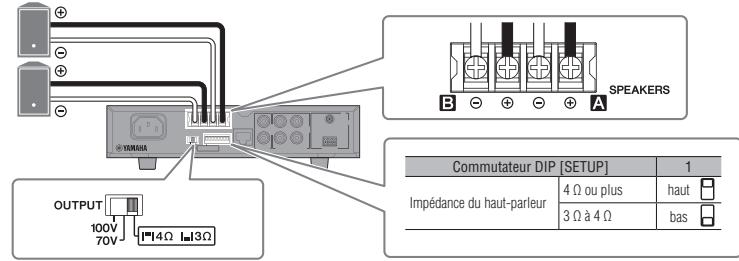

■ Connexions à faible impédance (30 W x 2 canaux)

1 Régalez la sortie du haut-parleur sur une connexion à faible impédance en plaçant le commutateur [OUTPUT] sur [4Ω 3Ω]. 2 Placez le commutateur DIP 1 [SETUP] sur [4Ω] (haut, impédance : 4 Ω ou plus) ou [3Ω] (bas, impédance : 3 Ω à 4 Ω), lesquels correspondant aux spécifications des haut-parleurs à connecter. 3 Connectez les bornes [SPEAKERS A] ⊙/ ⊙ aux bornes « + »/ « - » du premier haut-parleur et les bornes [SPEAKERS B] ⊙/ ⊙ aux bornes « + »/ « - » du deuxième haut-parleur.

Raccordements des haut-parleurs yamaha commutateur DIP 4/5 [SETUP]

Si vous réglez les commutateurs DIP [SETUP], le signal de sortie est optimisé pour correspondre à celui des haut-parleurs Yamaha conçus pour les installations commerciales.

Commutateur DIP (SETUP)		4	5
Haut-parleurs Yamaha conçus pour les installations commerciales	Type montage en surface	bas ▢	haut ▢
	Type montage au plafond	bas ▢	bas ▢
Haut-parleurs de marquer autre que Yamaha		haut ▢

—: Le réglage n'est pas nécessaire. (La position haut ou bas peut être utilisée indifféremment.)

Réglage de la sortie mono/stéréo commutateur DIP 7 [SETUP]

Dans une installation à faible impédance, si les haut-parleurs sont agencés en stéreo, optez pour la sortie stéreo.

Commutateur DIP [SETUP]	7
Connexions à haute impédance	—	Sortie mono
Connexions à faible impédance	haut □	Sortie mono
	bas □	Sortie stéreo (*1)

• Le réglage n'est pas nécessaire. (La position haut ou bas peut être utilisée indifféremment.) *1: Lorsque le son stéreo est émis, le signal du canal gauche est émis par les bornes [SPEAKERS A] tandis que le signal du canal droit est émis par les bornes [SPEAKERS B].

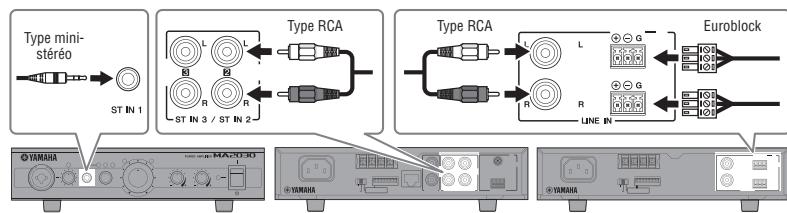

Connexion d'appareils externes

Panneau avant MA2030 Panneau arrêt MA2030 Panneau arrêt PA2030

Connectez un symphoniseur BGM (musique de fond), un lecteur CD, un lecteur audio portable, etc. aux prises d'entrée stéréo de cet appareil

Position des prises		Nom des prises	Type de prise
MA2030	Panneau avant	Prise [ST IN 1]	Type mini-stéris (entree asymétrique)
	Panneau arrière	Prise [ST IN 2]Prise [ST IN 3]	Type RCA (entree asymétrique)
PA2030	Panneau arrière	Prise [LINE IN]	Connecteur Euroblock (entree symétrique; à connecter avec les prises Euroblock fournies), type RCA (entree asymétrique)

Remarque : Reportez-vous à « Fixation des prises Euroblock » pour l'installation des prises Euroblock.

Assurez-vous que cet appareil et tous les appareils à connecter sont éteints. 2 Connectez cet appareil et tout appareil externe avec les câbles appropriés.

Fonction LEVELER

La fonction Levier supprime et corige automatiquement les variations importantes du volume de lecture depuis les appareils externes pour obtenir un son plus cohérent, lors de la reproduction d'une musique de fond (BGM) par exemple.

Commutateur DIP [SETUP]	6
Fonction Léverel désactivée	haut □
Fonction Léverel activée	bas □

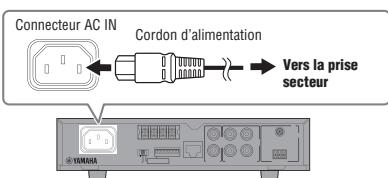

Branchement du cordon d'alimentation et mise sous tension

Panneau avant MA2030

Panneau arrière MA2030

1 Assurez-vous que les commutateurs d'alimentation de cet appareil et des appareils connectés à cet appareil sont désactivés (en position). 2 Tournez le bouton [VOLUME] à fond vers la gauche. 3 Branchez le cordon d'alimentation fourni au connecteur AC IN. 4 Insérez la fiche du cordon d'alimentation dans une prise ajustée. 5 Après avoir mis sous tension les appareils connectés (lecteurs audio portables, lecteurs CD, etc.), allumez cet appareil.

Remarque - Avant la mise sous tension, vérifie que les câbles, les branchements ou autres ne doivent pas de problèmes.

Lorsque vous éteignez le système, mettez d'abord cet appareil hors tension, puis les appareils connectés.

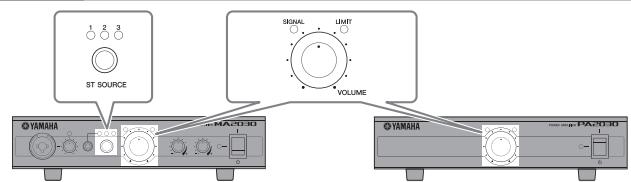

Réglage du volume

Panneau avant MA2030 Panneau avant PA2030

1 Sélectionnez une entrée stéréo en tournant le bouton [ST SOURCE]. [MA] Le voyant [ST SOURCE] correspondant au signal d'entrée sélectionné s'allume. 2 Émettez le signal audio depuis l'appareil externe et confirmez que le son est émis par les haut-parleurs en tournant progressivement le bouton [VOLUME] vers la droite. Assurez-vous que le voyant [VOLUME SIGNAL] s'allume en fonction de l'entrée audio et que le son provient des haut-parleurs.

Faire correspondre les niveaux sonores des appareils externes ma

Lors du branchement de plus de deux appareils externes, vous pouvez baisser le volume des appareils plus bruyants pour qu'il corresponde au niveau de l'appareil le moins bruyant.

1 Sélectionnez l'entrée stéreo avec le son le plus fort en tournant le bouton [ST SOURCE]. 2 Maintenez enfoncé le bouton [ST SOURCE] jusqu'à ce que le voyant [ST SOURCE] clignote. 3 Tournez le bouton [ST SOURCE] vers la gauche jusqu'à ce que le volume diminue au point d'atteindre le niveau de l'entrée stéreo la moins bruyante.

A mesure que le volume baisse, le voyant [ST SOURCE] clignote plus lentement.

Enoncez le bouton [ST SOURCE] pour valider le réglage

Le voyant [ST SOURCE] s'allume.

Remarque Plage réglable: -18 dB à 0 dB

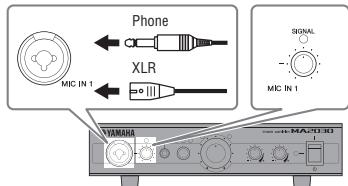

Utilisation de microphones ma

Le MA2030 comporte une entrée pour microphones. Nous recommandons de commencer par régler le volume de lecture des appareils externes avant d'ajuster les différences de volume des microphones.

Panneau avant MA2030

Panneau arrière MA203C

1 Tournez le bouton [MIC IN 1] ou le trimmer [MIC IN 2 GAIN] à fond. 2 Branchez un microphone à la prise [MIC IN 1] ou au connecteur [MIC IN 2]. 3 Tournez progressivement le bouton [MIC IN 1] ou le trimmer [MIC IN 2 GAIN] vers la droite tout en émettant le signal vers un microphone, en vous assurant que le son est émis des haut-parleurs.

Vous pouvez également confirmer le signal d'entrée de la prise [MICIN1] par le voyant [MICIN1].

Remarque : Pour ajuster le trimmer [MIC IN 2 GAIN], utilisez un tournevis plat.

• Reportez-vous à « Fixation des prises Euroblock » pour l'installation des prises Euroblock. Le signal d'entrée est always traitié via un filtre passe-haut (120 Hz, 12 dB/oct.) pour couper les signaux basse fréquence ainsi que via un Feedback Suppressor pour supprimer les ronronnements. S'il s'avère difficile de faire correspondre l'équilibre sonore de l'entrée stéréo et de l'entrée du microphone, baissez le volume de l'entrée.

stéréo (reportez-vous à « Faire correspondre les niveaux sonores des appareils externes » de « Étape 4 Réglage du volume »), puis ajustez le volume de l'entrée du microphone avec le bouton [MIC IN 1] ou le trimmer [MIC IN 2 GAIN].

Fonction ducker (baisser automatiquement le volume des autres canaux lorsqu'un signal de microphone est reçu)

Prise/connecteur	[MIC IN 1]	[MIC IN 2]
Commutateur DIP [SETUP]	2	3
Ducer déscientifé	haut	haut
Ducer activé	bas	bas

Remarque

Si les deux Duckers de la prise [MIC IN 1] et de la prise [MIC IN 2] sont activées, le Ducker pour [MIC IN 1] a priorité - Activer le Ducker baisse le volume émis des entrées stéréo de 24 dB et coupe le son de l'autre entrée du microphone.

Commander avec le panneau de commande ma

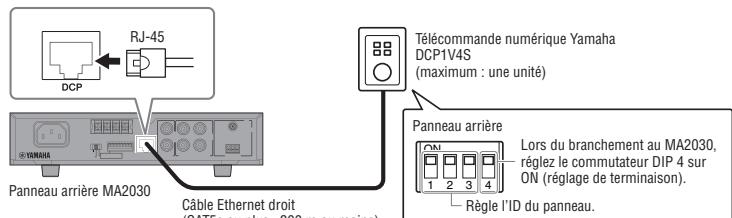

Connecter la Télécommande numérique Yamaha DCP1V4S au MA2030 vous permet de contrôler le volume, de changer d'entrées, etc., à distance.

Les fonctions du bouton et des commutateurs du DCP1V4S peuvent être configurées avec les commutateurs DIP au dos du DCP1V4S.

ID de panneau	Commutateur DIP1 2 3 4	Bouton	Commutateur1	Commutateur2	Commutateur3	Commutateur4	Volume : Régle le volume émis sur les bones [SPEAKERS] et les prises [LINE OUT]Stéroid 1/2/3: Bascale sur l'entrée stéroid 1/2/3.Mic. 1/2: Active ou désactive l'entrée du microphone 1/2. Lorsqu'un microphone est activé, levoyant du commutateur du panneau de commande s'allume et le son de l'entrée stéroid est coupé.Si I'ID du panneau est régé社会稳定 sur 3, l'entrée stéroid n'est pas mise en sourdine même sa la microphone est activé.Si I'ID du panneau est régé社会稳定 sur 7, le microphone reste activé tant que vous enforcez le commutateur. : Un carillon est émis lorsque le microphone est activé ou désactivié : Est inopérant. (Aucune fonction n'est attribuée)
		Volume	—	—	—	—
0	232	—	—	—	—	—
1	232	Stéroid 1	Stéroid 2	Stéroid 3	—
2	232	Mic. 1	Mic. 2	Mic. 1	Mic. 2
3	232	Mic. 1	Mic. 2	Mic. 1	Mic. 2
4	232	Mic. 1	—	Mic. 1	—
5	232	Mic. 2	—	Mic. 2	—
6	232	Mic. 1	Mic. 2	—	—
7	232	Mic. 1	Mic. 2	—	—

Remarque : Reportez-vous au « DCP1V4S Mode d'emploi » pour l'installation du DCP1V4S.

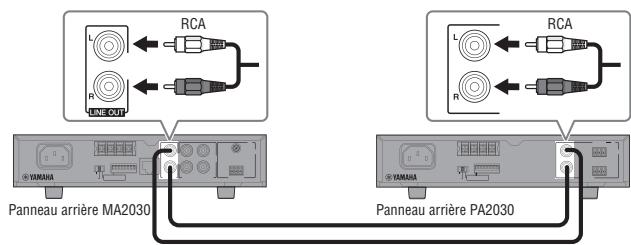

Extension des haut-parleurs

Brancher le MA2030 et le PA2030 vous permet d'augmenter le nombre de haut-parleurs en fonctionnement. Raccordez les prises [LINE OUT] du MA2030 et les prises [LINE IN] du PA2030.

Connexion des câbles de haut-parleurs

Les connecteurs de sortie [SPEAKERS] situés sur le panneau arrière sont des connecteurs de type bornier à cloisons. Les connexions sont décrites ci-dessous pour deux méthodes : au moyen d'une cosse à fourche et au moyen d'un conducteur nu.

Attention

Assurez-vous qu'aucune charge n'est appliquée au câble du haut-parleur.

Remarque : Connectez les câbles de manière à ce que les symboles « ( ) + » et « ( ) » de l'amplificateur correspondent à ceux du haut-parleur. Si elles sont inversées, la phase sera inversée et le son ne sera pas correctement émis.

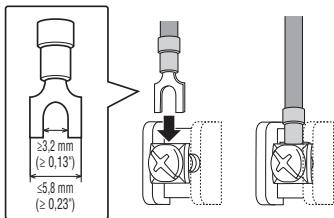

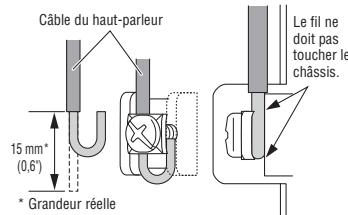

Desserrez la vis, insérez complètement, et par le bas, la cosse à fourche, puis serrez la vis.

Desserrez la vis, enroulez le conducteur autour du bornier à cloisons et serrez la vis. Veillez à ce que le fil dénué ne touche pas le chassis.

Fixation des prises euroblock

utilisez les prises Euroblock fournies. Si vous avez égaré les prises, contactez votre revendeur Yamaha.

Pour préparer le cable en vue de son raccordement à un connecteur Euroblock, dénudez le fil comme illustré et utilisez le fil toronné pour effectuer les connexions. Dans le cas d'une connexion Euroblock, les fils toronnés sont susceptibles de casser en raison d'une fatigue du métal due au poids du cable ou à des vibrations. Lors du montage en rack de l'appareil, utilisez dans la mesure du possible une barre de triangulation pour rerouquer et fixer les cables. - Evitez d'étamer (souder) l'extrémité exposée.

1 Desserrez les vis de la borne. 2 Insérez les câbles. 3 Serrez fermement les vis de la borne. 4 Insérez la prise Euroblock dans la borne [MIC IN 2] du MA2030 ou la borne [LINE IN] du PA2030.

Verrouillage du panneau

Il est possible de verrouiller plusieurs boutons pour éviter les changements de sorte que les réglages de l'appareil ne soient pas affectés par une pression accidentelle ou une opération non autorisée. Les boutons [ST SOURCE], [SOURCE EQ BASS] et [SOURCE EQ TREBLE] peuvent être verrouillés.

1 Ajustez les boutons [ST SOURCE], [SOURCE EQ BASS] et [SOURCE EQ TREBLE] selon les réglages fixes désirés. 2 Mettez l'appareil hors tension. 3 Placez le commutateur DIP 8 sur la position bas. 4 Remettez l'appareil sous tension.

Remarque : Pour déverrouiller, mettez l'appareil hors tension, placez le commutateur DIP 8 sur la position haut et remettez l'appareil sous tension.

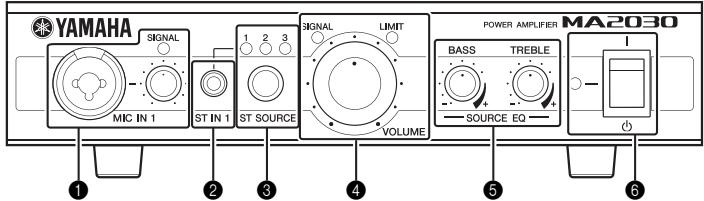

Panneau avant

MA2030 (PA2030 comprend uniquement 4 et 6)

1 Prise [MIC IN 1] ma

Prise d'entrée combinée acceptant à la fois le type Phone et le type XLR. Pour connecter principalement les microphones dynamiques. Le signal d'entrée est toujours traité via un filtre passe-haut (120 Hz, 12 dB/oct.) pour couper les signaux basse fréquence ainsi que via un Feedback Suppressor pour supprimer les ronronnements.

Voyant [MIC IN 1 SIGNAL] ma

S'allume lorsque le signal est reçu par la prise [MIC IN 1]

Bouton [MIC IN 1] MA

Régler le volume du microphone connecté à la prise [MIC IN 1]. Tournez vers la droite pour augmenter le volume.

Prise [ST IN 1] ma

Prise d'entrée de type mini-stéreo (entrées asymétriques).

Pour connecter une source audio stéreo comme un lecteur audio portable.

Si vous sélectionnez le signal d'entrée depuis la prise [ST IN 1], le voyant 1 s'allume, depuis les prises [ST IN 2] le voyant 2 s'allume et depuis les

prises [ST IN 3], le voyant 3 s'allume.

Tournez ce bouton pour changer de signaux d'entrée stéréo.

Maintenez-le enfoncé pour ajuster l'équilibre sonore des entrées stéreo.

Reportez-vous à « Faire correspondre les niveaux sonores des appareils externes » (Étape 4).

4VOYANT [volume SIGNAL]

Sallumme lorraine le signal émis vers les haut-parleurs dépasse un niveau donné.

Voyant [volume LIMIT]

S'allume si le signal émis vers les haut-parleurs dépasse

la valeur limite, provoquant l'activation du limiteur ou si la

température interne de l'appareil augmente. Si le limiteur s'active, tourner le bouton [VOLUME] vers la gauche

pour que le voyant s'éteigne. Si la température interne de l'appareil augmente, laissez l'appareil hors tension jusqu'à ce que la température interne baisse.

Bouton [volume]

Régalez le volume émis vers les haut-parleurs. Tournez vers la droite pour augmenter le volume. Pour couper complètement le son, tournez complètement vers la gauche.

Réglez le volume du signal stéreo basse fréquence (environ 125 Hz) de -10 dB à +10 dB. Au centre, le son est uniforme. Si vous tournez le bouton vers la gauche, le signal basse fréquence diminue et si vous le tournez vers la droite, le signal basse fréquence augment uer davantage le signal basse fréquence.

Réglez le volume du signal stéréo haute fréquence (6 kHz ou plus) de -10 dB à +10 dB. Au centre, le son est uniforme. Si vous tournez le bouton vers la gauche, le signal haute fréquence diminue et si vous le tournez vers la droite, le signal haut uer davantage le signal haute fréquence.

Remarque : Si le son est déformé lorsqu vous utilisez EQ, tournez le bouton vers la gauche jusqu'à ce que le son ne soit plus déformé ou baissez le volume de la source stéréo.

6 Voyant d'alimentation

S'allume lorsque l'appareil est sous tension.

Si le voyant clignote pendant plus de 10 secondes, cela indique que la température interne de l'appareil est très élevée. Éteignez l'appareil, puis rallumez-le quelques minutes après.

Commutateur d'alimentation

Pour permettre l'appareil sous/hors tension

Attention

Pour 102 103 104 105 106 107 108 109 110

Lorsque vous avez mis l'appareil hors tension, patientez au moins cinq secondes avant de le remettre sous tension. Évitez de faire basculer le commutateur

d'alimentation entre les états d'activation et de désactivation de manière répétée et rapide, car cela peut provoquer le dysfonctionnement de l'appareil.

Remarque : Ne mettez pas l'appareil hors tension trois secondes ou moins après avoir effectué une opération, sous peine de perdre certaines informations de réclame.

Réglage		Niveau du signat auquel chaquevoyant s'allume
		[VOLUME SIGNAL]
Connexions à faibleimpédance	[30]	-18,2 dBu ou plus
	[40]	-17,0 dBu ou plus
Connexions à hauteimpédance	[70V]	-0,8 dBu ou plus
	[100V]	2,3 dBu ou plus

---

augmente, laissez l'appareil hors tension jusqu'à ce que la température interne baisse.

pour augmenter le volume. Pour couper complètement le son, tournez complètement vers

de -10 dB à + basse fréquence augmente. Si vous tournez le bouton vers la droite de 90 degrés, tournez davantage le signal basse fréquence.

• haute fréquence augmente. Si vous tournez le bouton vers la droite de 90 degrés ou plus davantage le signal haute fréquence.

Z le bouton vers la gauche jusqu'à ce que le son ne soit plus déformé ou baissez le volume de la

e la température interne de l'appareil est très élevée. Éteignez l'appareil, puis rallumez-le

• parlures, mettez en ordre l'appareil connecté sous tension, puis cet appareil. Lorsque vous les appareils connectés.

In secondes avant de le remettre sous tension. Evitez de faire basculer le commutateur

Iere repeteedre et rapide, car cela peut provoquer le dysfonctionnement de l'appareil.

Au moins après avoir effectué une opération, sous peine de perdre certaines informations de

---

Precautions d'usage

PROCEDER A TOUTE MANIPULATION

Rangerigneusementce manuel pour pouvoir le consulter ultérieurement.

Veillez à tous jours observer les précautions élémentaires énumérées ci-après pour éviter de graves blessures, voir la mort, en raison d'un choc électrique, d'un court-circuit, de dégâts, d'un incident ou tout autre risque. La liste de ces précautions n'est pas exhaustive :

Alimentation/cordon d'alimentation

• Ne laissez pas le cordon d'alimentation à proximité de sources de chaleur, telles que des radiateurs ou des éléments chauffants. Évitez de le plier de façon excessive ou de l'endommager de quelque manière que ce soit, de placer dessus des objets lourds, de le laisser traîner là où l'on pourrait marcher ou trébucher dessus. Évitez d'enrouler dessus d'autres câbles.
• Utilisez uniquement la tension requise pour l'article. Celle-ci est imprimée sur la plaque du constructeur de l'article. Utilisez uniquement le cordon/la fiche d'alimentation fourni(e). Si vous avez l'intention d'exploiter cette plaque dans une zone géographique différente de celle où vous l'avez acheté, le cordon d'alimentation fourni pourra se révéler incompatible. Renseignez-vous auprès de votre distributeur Yamaha.
• Vérifiez périodiquement l'écart de la prise électrique, déposez-la et nettoyez-en prenant soin de retirer toutes les impuretés qui pourraient s'y accumuler.
• Veillez à brancher l'instrument sur une prise appropriée raccordée à la terre. Toute installation non correctement mise à la terre risque d'entraîner un choc, l'endommagement de l'appiare ou même un incident.

Ne pas ouvrir

• Cet article ne contient aucune pièce nécessitant l'intervention de l'utilitaire. N'ouvrez pas l'article et ne tentez pas d'en démonter les éléments internes ou de les modifier de façon que ce soit. Si l'article présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôler par un technicien Yamaha qualifié.

Prévention contre l'eau

• N'exposez pas l'appareil à la pluie et ne l'utilisez pas près d'une source d'eau ou dans un milieu humide. Ne déposez pas dessus des récipients (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures. Si un liquide, tel que de l'eau, pénètre à l'intérieur de l'appareil, mettez immédiatement celui hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite contrôler l'appareil par un technicien Yamaha qualifié.
• N'essayez jamais de retirer ou d'insérer une fiche électrique avec les mains mouillées.

Prévention contre les incendies

• Ne place pas sur l'appareil des objets représentant une flamme, tels que les bougies. Ceux-ci pourraient se renverser et provoquer un incendie.

En cas d'anomalie

• Si l'un des problèmes suivants intervient, coupez immédiatement l'alimentation et retirez la fiche électrique de la prise. Contactez ensuite l'article par un technicien Yamaha. Le cordon d'alimentation est effiloché ou la fiche électrique est endommagée.
• L'appareil dégage une odeur inhabituelle ou de la fumée. Un objet est tombé à l'intérieur de l'appareil.
• Un objet est tombé à l'intérieur de l'appareil. - Une brusque perte de son est survenue durant l'utilisation de l'appareil. Si l'appareil vient à tomber ou à s'endommager, coupez immédiatement l'interruption d'alimentation, retirez la fiche électrique de la prise et faites inspecter l'appareil par un technicien Yamaha qualifié.

Attention

Observez les précautions élémentaires reprises ci-dessous pour éviter tout risque de blessure corporelle, à vous-même ou votre entourage, ainsi que la dépréciation de l'instrument ou de tout autre bien. La liste de ces précautions n'est toutefois pas exhaustive:

Alimentation/cordon d'alimentation

• Veillez à toujours saisir la fiche et non le cordon pour débrancher l'appareil de la prise d'alimentation. Si vous tirez sur le cordon, vous risquerez de l'endommager.
• Débranchez la fiche électrique de la prise secteur lorsque vous n'utilisez pas l'appareil pendant un certain temps ou en cas d'orage.

Emplacement

• Ne placez pas l'appareil dans une position instable afin d'éviter qu'il ne se renverse accidentellement.

Assurez-vous de ne pas obstruer les oridées d'aération. L'appareil possède des oridées d'aération sur ses faces supérieure/inferieure/laterales qui sont destinées à la protégger contre l'élevation excessive de sa température interne. Veillez tout particulièrement à ne pas place l'appareil sur le côté ou à l'entiers. Une mauvaise aération peut entraîner la surchauffe et l'endommagement d'une appareïe, ou même provoquer un incendie.

• Dans le cas où vous essayez de dissiper la chaleur du lors de son installation :
• Evitez de couvrir l'appareil à l'aide d'un tissu.
• N'installez pas l'appareil sur de la moquette ou un tapis.
• Assurez-vous de disposer de l'appareil en orientant sa face supérieure vers le haut; ne le placez pas sur le côté ou à l'envers.

haut, il ne place pas sur le côté ou à l'envers. - N'utilisez pas l'appareil dans un lieu clos, mal aéré.

N'utilisez pas l'appareil dans un lieu clos, mal aéré: Une mauvaise aération peut entraîner la surchauffe voire l'endommagement

de l'appareil ou même provoquer un incendie. Veillez à laisser suffisamment d'espace libre au cours de l'air : au moins 10cm au-dessus, 1cm au-dessus de la face inférieure, 10cm sur les côtés et 10cm à l'arrière.

• Ne disposez pas l'appareil dans un emplacement où il pourrait entrer en

contact des gaz corrosifs ou de l'air à haute teneur en sel, car cela pourrait provoquer des dysfonctionnements.

• Avant de déplacer l'appareil, débranchez-en tous les câbles connectés.
• Lors de l'installation de l'appareil, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de problème ou de dysfonctionnement, coupez immédiatement l'alimentation et retirez la fiche de la prise. Même lorsque l'interruption d'alimentation est en position d'arrêt, un courant résiduel de faible intensité continue circule dans l'appareil. Si vous n'utilisez pas le produit pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.
• Si l'appareil est monté sur un rack conforme à la norme EIA, lisez attentivement la section « Précautions pour le montage en rack ». Une mauvaise aération peut entraîner la surchauffe et l'endommagement de l'appareil, ou même provoquer

Un incendie

Connexions - Avant de rass

concerné hors tension. Avant de mettre un anqueire sous ou hors tension, il

conseillé, établi en relation à l'origine et sauf d'abord régler son volume sonore sur le niveau minimal.

• Utilise uniquement des câbles d'enceinte pour connecter les enceintes aux bornes correspondantes. Utilisation d'autres types de câbles peut provoquer

Incendie.

Entrelten

• Retirer la fiche d'alimentation de la prise secteur lors du nettoyage de l'appareil. Décider du cassement, sauf le cassement.

Précautions de manipulation

• Si la surface de l'appareil chauffe, ne la touchez pas tant que la température du pommeau et qu'elle est descendue. Si vous touchez la surface chaude, vous risquez de vous brûler.
• Évitez d'insérer ou de faire tomber des objets étrangers (en papier, plastique, métall, etc.) dans les fentes et les orifices d'appareil (trous d'adhésion, etc.). Si cela se produit, mettez immédiatement l'appareil hors tension et débranchez le cordon d'alimentation de la prise sélecteur. Faites ensuite contrôler l'appareil par un technicien Yamaha qualifié.
• Ne vous appuyez pas sur l'appareil et ne déposez pas dessus des objets lourds. Évitez d'appliquer une force excessive en manipulant les touches, les éclecteurs et les connecteurs.
• N'utilisez pas l'appareil de manière prolongée à un niveau sonore trop élevé ou inopportun pour l'oreille, ou risquez d'endommager irrémédiablement cette oule. Si vous constatez une baisse d'acuité auditive ou que vous entendez des sifflements, consultez un médecin.
• N'utilise pas l'appareil en cas de distorsion du son. Une utilisation prolongée dans cet état peut provoquer une surchauffe, voire un incident.

Yamaha ne peut être tenu responsable ni des dégradations causées par une utilisation impropère du unité ou par des modifications apportées par l'utilisateur ni de la perte ou de la destruction des données.

Pour éviter d'endommager l'appareil ou de perturber son fonctionnement ou de déterminer le matériel avoisinant, il est indispensable de respecter les vis ci-dessous.

Manipulation et entretien

• N'utilisez pas l'appareil à proximité d'un téléviseur, d'une radio, d'un équipement stéréo, d'un téléphone portable ou d'autres appareils électriques. En effet, ces appareils risquent de provoquer des interférences.
• N'exposez pas l'appareil à la poussière ou des vibrations excessives ou à des conditions de chaleur et de froid extremes (à la lumière directe du soleil, à proximité d'un radiateur et dans une volute en pleine journée), au risque de déformer le panneau, de provoquer un dysfonctionnement de l'appareil ou d'endommager les composants internes.
• éceler le panneau de l'appareil ou les objets placés sur ou sous l'appareil.
• Évitez les contacts entre les câbles du microphone, etc., des appareils renferment des circuits sensibles et le cordon d'alimentation des câbles de haut-parleur. Attachez bien les câbles de haut-parleur. Dans la mesure où une grande quantité de courants, les câbles de haut-parleur ne sont pas mentionnés, excepté qu'une métaphore peut être détenue et produire un brouillage radié et bruit acoustique.
• Utilise ien ou de tampons de nettoyage imprégnés de produits chimiques.
• Des variations rapides et importantes dans la température ambiante peuvent survir lors du déplacement d'appareil d'un endroit à un autre ou de l'activation/désactivation de la climatisation, par exemple, et provoquer la formation de condensation à l'intérieur d'appareil. L'utilisation d'appareil en cas de formation de condensation peut endommager ce dernier. S'il y a des raisons de croire qu'une condensation s'est produite, laissez l'app évaporée.
• Evitez de régler eils connectés, une contreRéaction (hurlement assourdissant) risque de se produire et d'endommager les haut-parleurs.
• Utilise uniquement cet appelleur pour commander les haut-parleurs.
• Lors de la mise sous tension de Yourème système allouche, zoomtez plusieurs fois l'appelere EN DERNIER pour éviter d'endommager les haut-parleurs. Lors de la mise hors tension, l'appelere doit être éteint EN PREMIER pour la même raison.
• Si vous placez l'appareil sur une table ou une étagère, ne retirez pas les pieds en caoutchouc de l'appareil.
• Mettez l'appareil hors tension lorsqu'il est inutilisé.

Connecteurs

Les connecteurs de type XLR sont CABLÉS comme suit (norme IEC60268) : broche 1 : terre, broche 2 : chaud (+) et broche 3 : froid (-).

Précautions pour le montage en rack

Ce produit est conçu pour fonctionner dans une plage de température ambiantecomprise entre 0 et 40°C. Si l'appareil est monté avec d'autres appareils dans un rack conforme à la norme EIA, les températures internes peuvent dépasser la limite maximale spécifique et entraîner une dégradation des performances, voir une panne. Si l'appareil est monté en rack, respectez toujours les exigences suivantes pour élever l'accumulation de chaleur : - Si l'appareil est monté en rack avec d'autres appareils qui produisent une quantité importante de chaleur, tels qu'un amplificateur de puissance, laissez un espace libre de plus d'un rack entre l'appareil et les autres appareils (à la fois dessus et dessous). Veillez érigonalement à ne pas recouvrir les espaces ouverts ou à installer des panneaux d'aération appropriés pour minimiser les risques d'accumulation de chaleur. - Pour assurer une ventilation suffisante, laissez le rack ouvert à l'arrière et positionnez-le à 10 centimètres au moins des murs et autres surfaces. Par contre, si vous avez installé un kit de ventilation, la fermeture de l'arrière du rack peut entraîner, dans certains cas, un plus grand effet de refroidissement. Pour plus de détails, reportez-vous au mode d'emploi du rack et du ventilateur.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veillez les

déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourrait advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter cette société, ce service de traitement des déchets ou le point de vente où vous avez acheté les produits.

Si sousu haitz vous débarrasser des déchets d'équipements électriques et électroniques, veillez contacter votre vendeur ou fournisseur pour plus d'informations.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valable dans l'Union Européenne. Si vous souhaitez débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou leur fournisseur et demander la méthode de traitement appropriée.

(weee EU_fr_01

L'arrétissement ci-dessus est situé sur le dessus de l'unité.

Precautions concernant la sécurité

Lire ces instructions 2 Conserverces instructions. 3 Tenir compte de tous les avertissements. 1 Quiver des l'ocien les instructions. 4 Suisse toutes les instructions 5 No re se utilisant ce produit 6 Ne pas utiliser ce produit a proximate d'eau. 5 Nettover unquipment avec un chiffon gonpre et sec 7 Ne pas blouquer les orifices de ventilation. In conformément aux instructions du fabricant 3 Ne pas installer l'appareil à proximé d'une source de chaleur. comme un radiateur, une bouche de chaleur, un poèle ou touteillé (y compris un amplificateur) produsant de la chaleur. 13 Debrancher l'appelléin en cas d'orage ou lorsqu'il doit rester hors service pendant une période de 19 Ce ne modifier le systeme de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée dispose de deux broches dont une est plus large que l'autre. Une fiche de terre dispose de deux broches et d'une troisième pour le raccordement à la terre. Cette broche plus large ou cette troisième broche est destinée à assurer la sécurité de

Avertissement

POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE DECHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ

1160065.03

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.

7 rue Ambroise Crozat, Zone d'activités Pariest, 37103 Côte d'Ivoire, France

77183 Croissy-Beaubourg, France Tel: [phone]

ITALY

1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 2

usie vi Nam A

Le nombre de modèle, le nombre de série, etc., se trouvent près de la plaque signalétique du produit, située dans la partie inférieure de l'unité. Notez le nombre de série dans l'espace ci-dessous et conservez ce manuel en tant que preuve permanente de votre achat afin de faciliter l'identification du produit en cas de vol.

CAN ICES-3 (B)/NMB-3(B)

ci-dessous Ce ne s'applique qu'aux p. that afin de Canada Musique Ltee.

can_b_01)

Brève ul. Wp Tel:[phone]
