Type de produit	Clavier sans fil avec pavé tactile intégré
Marque	KeySonic
Modèle	ACK340 RF+
Dimensions (L × H × P)	218 × 21 × 150 mm
Poids	Environ 400 g (avec piles)
Alimentation	2 piles AAA 1,5 V (incluses)
Technologie de transmission	Radio 2,4 GHz GFSK, portée jusqu'à 10 m
Nombre de touches	77 touches (selon pays)
Durée de vie des touches	Environ 5 millions de frappes par touche
Force d'actionnement	55 ± 15 g
Course totale	1,6 ± 0,2 mm
Pavé tactile	Smart-Touchpad avec gestes 2 et 3 doigts (défilement, menu contextuel)
Fonctions spéciales	Bouton de synchronisation (PAIRING), veille automatique après 30 min, indicateurs LED (synchronisation, transmission, batterie faible)
Revêtement	SoftSkin noir mat
Systèmes d'exploitation compatibles	Windows 98SE / ME / 2000 / XP / Vista
Installation	Plug & Play, aucun pilote nécessaire
Interface	USB (récepteur inclus)
Température de fonctionnement	-5 °C à +50 °C
Température de stockage	-20 °C à +65 °C
Humidité	10 % à 85 % HR (fonctionnement et stockage)
Certifications	CE, FCC, BSMI, WEEE/RoHS
Contenu de l'emballage	Clavier, récepteur USB, 1 jeu de piles AAA, manuel d'utilisation
Entretien et nettoyage	Dépoussierage avec pinceau ou aspirateur ; saletés avec chiffon légèrement humide ; ne pas utiliser de solvants
Piles usagées	Ne pas jeter avec les ordures ménagères ; rapporter en point de collecte ou au revendeur

FOIRE AUX QUESTIONS - ACK340 RF+ KeySonic

Comment synchroniser le clavier ACK340 RF+ avec le récepteur USB ?

Appuyez une fois sur le bouton PAIRING situé au dos du clavier. La LED de synchronisation clignote puis s'éteint après 10 secondes maximum, indiquant une synchronisation réussie.

Quelle est la portée maximale du clavier ?

La portée est d'environ 10 mètres en champ libre. Des obstacles métalliques peuvent réduire la portée.

Combien de temps durent les piles du clavier ?

L'autonomie dépend de l'utilisation. Le clavier passe en veille après 30 minutes d'inactivité pour économiser l'énergie. Utilisez des piles neuves de type AAA 1,5 V.

Le pavé tactile supporte-t-il les gestes multi-doigts ?

Oui. Un glissement avec 2 doigts permet le défilement (comme une molette), et 3 doigts affiche le menu contextuel (clic droit).

Comment utiliser les touches du pavé numérique ?

Appuyez sur la touche Verr Num (en haut à droite) pour activer le pavé numérique intégré. Les touches prennent alors les fonctions indiquées en bleu.

Que faire si le clavier ne fonctionne pas après la synchronisation ?

Vérifiez que les piles sont neuves et bien installées, que le récepteur USB est directement branché sur le PC (pas sur un hub), et réessayez la synchronisation. Si le problème persiste, testez le récepteur sur un autre ordinateur.

Le clavier est-il compatible avec Windows 10 ou macOS ?

La notice indique une compatibilité avec Windows 98SE à Vista. Il peut fonctionner sur des versions ultérieures sans garantie. Pour macOS, aucun pilote n'est mentionné.

Comment nettoyer le clavier sans l'endommager ?

Utilisez un pinceau ou un aspirateur à brosse douce pour la poussière. Pour les saletés, un chiffon légèrement humidifié avec de l'eau suffit. N'utilisez jamais de solvants ou de nettoyants agressifs.

Comment savoir si les piles sont faibles ?

La LED Battery Low (à gauche sur la face avant) s'allume en continu lorsque la tension est inférieure à 2,4 V. Elle clignote uniquement hors veille.

Puis-je utiliser plusieurs claviers sans fil dans la même pièce ?

Oui, grâce à la technologie radio avec 1 048 576 IDs possibles, jusqu'à 16 canaux simultanés permettent une utilisation sans interférence dans un rayon de 10 m.

MODE D'EMPLOI ACK340 RF+ KeySonic

Manuel d'Utilisation

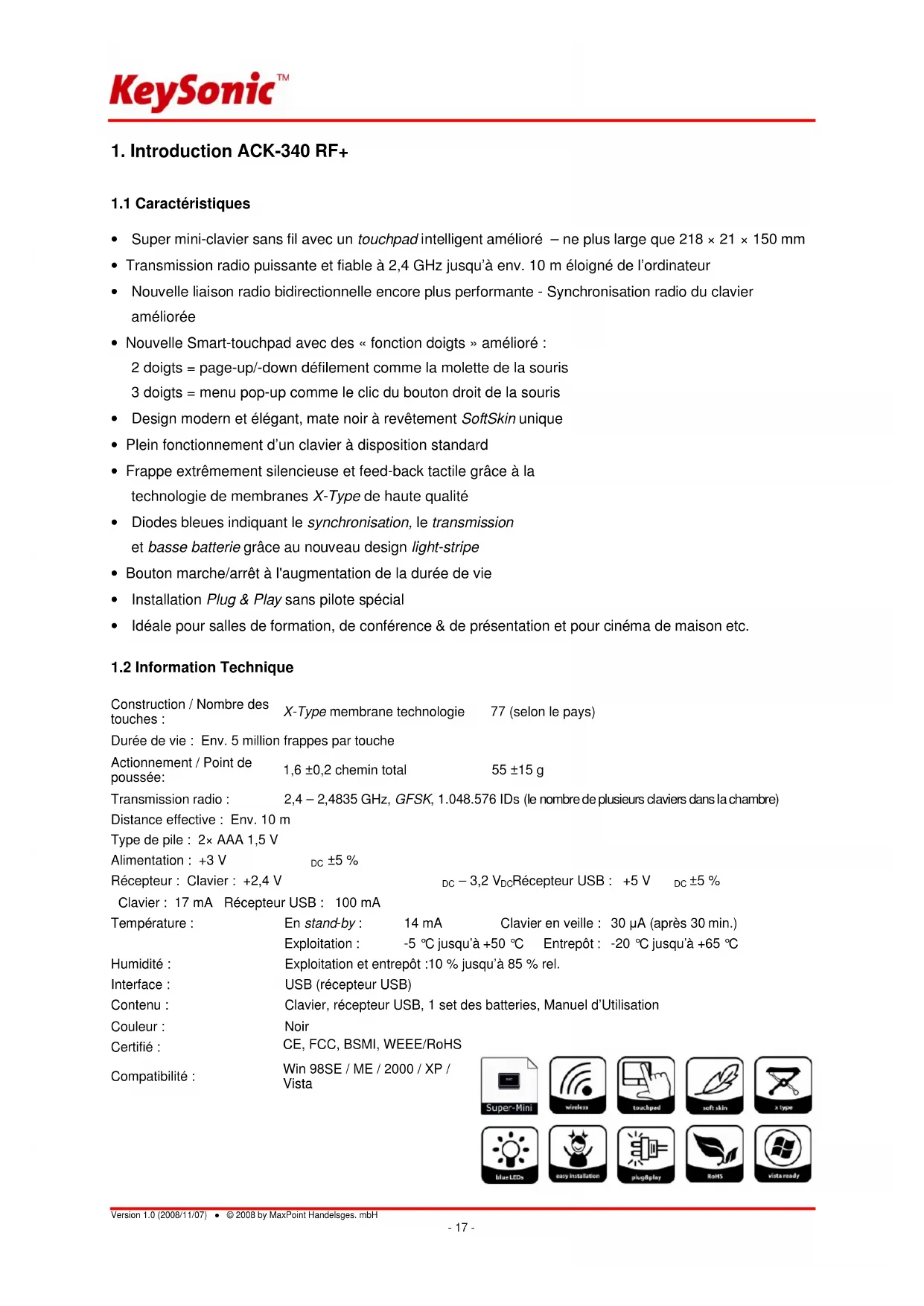

1.1 Caracteristiques

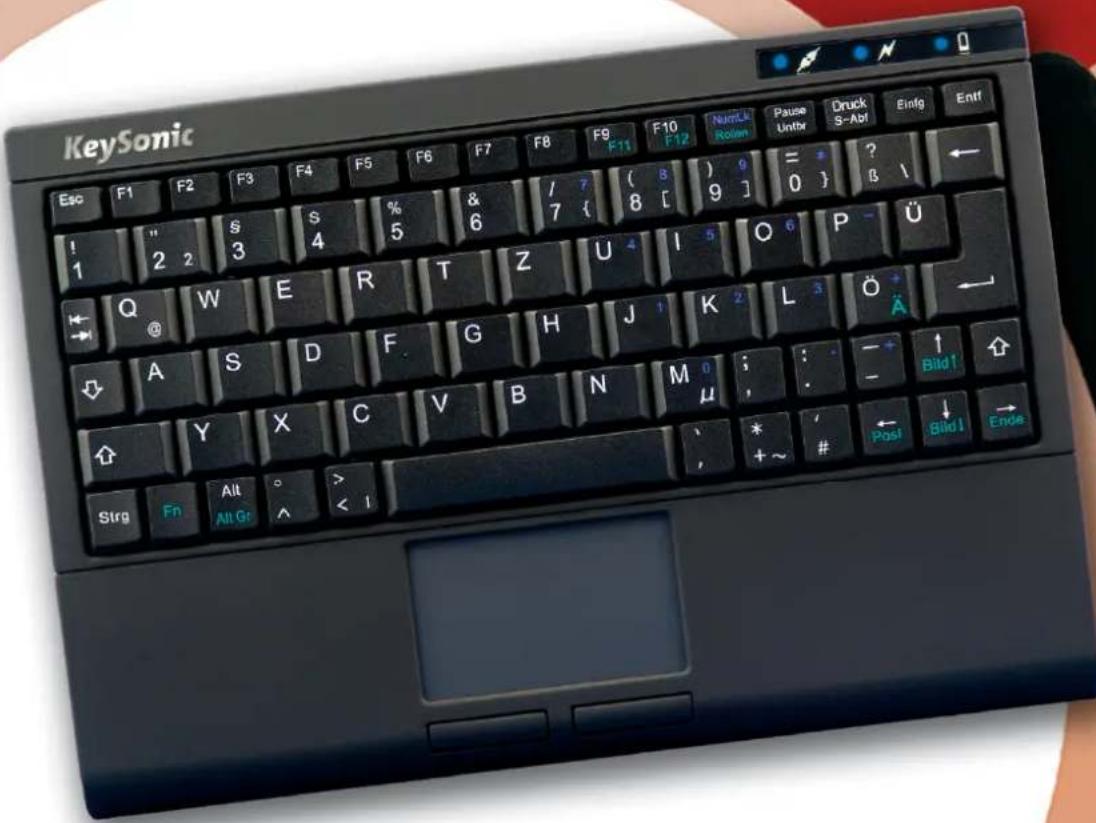

Super mini-clavier sans fil avec un touchpad intelligent amélioré - ne plus large que 218 × 21 × 150 ~mm
- Transmission radio puissant et fiable à 2,4 GHz jusqu'à env. 10 m éloigné de l'ordinateur
- Nouvelle liaison radio bidirectionnelle encore plus performante - Synchronisation radio du clavier améliorée
- Nouvelle Smart-touchpad avec des « fonction doigs » amélioré : 2 doigs = page-up/-down défilament comme la molette de la souris 3 doigs = menu pop-up comme le clic du bouton droit de la souris
- Design modern et élégant, mate noir à revêtement SoftSkin unique
- Plein fonctionnement d'un clavier à disposition standard
- Frappe extrémement silencieuse et feed-back tactile grâce à la technologie de membranes X-Type de haute qualité
- Diodes bleues indiquant le synchronisation, le transmission etasse batterie grâce au nouveau design light-stripe
- Bouton marche/arrêt à l'augmentation de la durée de vie
Installation Plug & Play sans pilote spécial
Ideale pour salles de formation, de confrence & de presentation et pour cinema de maison etc.

1.2 Information Technique

Construction / Nombre des X-Type membrane technologie 77 (selon le pays) touches :

Durée de vie : Env. 5 million frappes par touche

Actionnement / Point de 1,6 ±0,2 chemin total 55 ±15 g poussée:

Transmission radio : 2,4 - 2,4835 GHz, GFSK, 1.048.576 IDs (le nombre de plusieurs claviers dans la chambre)

Récepteur : Clavier : +2,4 V DC - 3,2 VDC Récepteur USB : +5 V DC ±5 %

Clavier:17mA Recepteur USB:100mA

Température : En stand-by : 14 mA Clavier en veille : 30 μA (après 30 min.)

Exploitation: -5 °C jusqu'à +50 °C Entreprot: -20 °C jusqu'à +65 °C

Humidité : Exploitation et entrepôt :10 % jusqu'à 85 % rel.

Interface: USB(recepteur USB)

Contenu : Clavier, récepteur USB, 1 set des batteries, Manuel d'Utilisation

Couleur: Noir

Certifé : CE, FCC, BSMI, WEEE/RoHS

Win 98SE / ME / 2000 / XP / Vista

2. Installation du clavier

2.1 Demandes au Systeme

Ce clavier demande un PC avec connexion USB et un des systèmes d'exploitation suivants:

Windows 98SE / ME / 2000 / XP / Vista

Pour l'installation du clavier sous les systèmes d'exploitation mentionné au-dessus vous n'avez besoin d'AUCUN pilote spécial!

Pour installer le clavier, executez les opérations suivants:

• Connectez le receiveur USB inclut (dongle) à un port USB libre de votre ordinateur.

Conseils: assurez-vous que le receiveur USB soit à une distance minimale de 200 mm de murs métalliques, d'autres ordinateurs, écrons, disques ZIP, haut-parleur, ou alimentations.

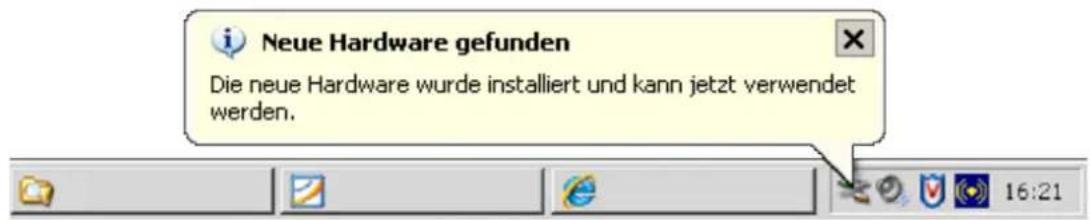

• Tous les systèmes d'exploitation indiqués au dessus supportent la fonctionnalité « Plug & Play » de Windows; Ils reconnaîtrent leur clavier automatique et lanceront les pilotes nécessaires. Pendant la phase d'installation, leur ordinateur vous indiquera l'état d'avancement de l'installation de leur récepteur USB. Veuillez patienter, jusqu'à la fin de l'installation signalé par leur ordinateur. Le recepteur USB est maintainant pré à fonctionner.

• Les systèmes d'exploitation de génération plus ancienne ne détectent pas toujours de manière automatique la connexion d'un périhérique USB. Si vous ave connecté votre récepteur USB et que celui-ci n'est pas détecté automatiquement, voici les solutions alternatives pour résoudre le problème :
• Mettez votre système d'exploitation à jour er returnez à Pas 2.2
• Dans certains cas, le CD d'installation de votre système d'exploitation est nécessaire et vous sera demandé à l'écran. Dans cette circunstance, veuilles suive les instructions.
• Vérifier si vous BIOS supporte bien les périhériques USB. Certains fabricants de cartes mères offrent les mises à jour du BIOS par téléchargement en ligne.
  Vérifier dans les options de votre système que les ports USB utilisés ne soient pas désactivés sur votre ordinateur.
  Si voitre syste me mis a jour n'arrive always pas a installer le recepteur USB, nos yous conseillons de tester le clavier sur un autre PC avec le meme syste d'exploitation pour exclcure tout dommage lie au recepteur USB.

*Consultez la documentation de votre PC pour plus de détails.

2.3 Installation du clavier

La condition recommandée est celle d'une installation reussie du recepteur USB (partie 2.2).

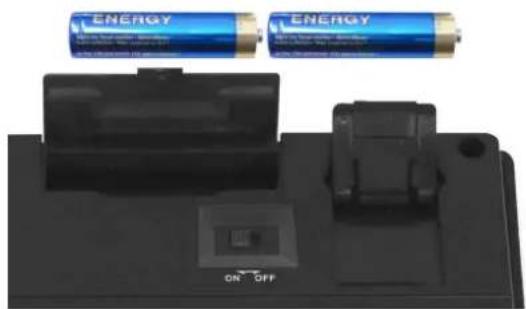

• Si vous ne l'avez pas encore fait, enlever le cache de la batterie à la base de votre clavier. Installer les batteries inclues du type AAA 1,5 V dans le bon sens (voir l'image).
• Mettre l'interrupteur sur ON.

Conseil:

Le recepteur USB et le clavier sont synchronisés sur le même canal à l'usine. Normalement, il n'est pas nécessaire de refaire la synchronisation ( comme décrit au chapitre 2.4). Le clavier est utilisable immédiatement.

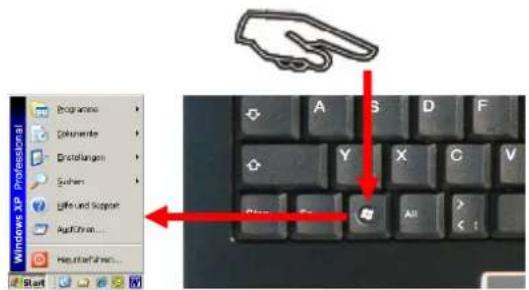

• Vous pouvez vérifier en appuyant sur n'importe qu'elle touche de votre clavier. Si vous appuyez sur la touche Windows, celle-ci doit ouvrir par exemple le menu instantané de Windows en bas à gauche de votre écran. Si où, votre clavier sans fil fonctionne correctement immédiatement.

Sinon, veulillez synchroniser le recepteur USB et le clavier encore une fois comme décrit sous le chapitre 2.4.

Conseil:

Si le fonctionnement de votre clavier est perturbé par d'autres utilisateurs proches de vous utilisant également un clavier sans fil, il est conseilé de synchroniser de nouveau celui-ci comme expliqué au chapitre 2.4.

2.4 Refaire la synchronisation du canal radio

ACK-540 RF+ sans fil est équipé des dernières technologies radio permettant une nouvelle synchronisation de la manière la plus simple.

• A l'inverse des claviers sans fils ou conventionnels du marché, appuyez une seule fois sur le bouton PAIRING situé sur le dos du clavier afin qu'une nouvelle synchronisation avec le récepteur USB se fasse. De ce fait, l'utilisateur peut utiliser son clavier de la manière la pluscomfortable possible (ex: depuis son sofa) sans jamais avoir besoin de se lever afin d'appuyer sur le bouton de synchronisation habituèlement situé sur le récepteur USB connecté au PC.

• Le processus de synchronisation peut prendre jusqu'à 10 secondes et est signalé par le clignotement de la LED de synchronisation (LED à gauche sur la face avant du clavier) qui s'éteint une fois le processus réussit. Le clavier est alors de nouveau synchronisé.

• Vérifiez le bon fonctionnement du clavier comme décrit au chapitre 2.3.

Conseil :

L'un des avantages de cette nouvelle technologie radio est qu'elle peut fournir un nombre important, indépendants entre eux, de canaux radio " (16 canaux *2 ^16 Bit = 1.048.576 contacts possibles ou même ID) afin d'assurer l'utilisation sans problème et en toute sécurité de plusieurs claviers sans fil (émission/reception dans un secteur de 10m ) dans une meme piece.

Au cas où vous clavier ne fonctionne pas après une nouvelle synchronisation, vous pouvez suivre ces différentes options afin de solutionner votre problème :

• Recommencez la procEDURE d'installation en incluant le reboot du récepteur USB (synchronisation conventionnelle) en appuyant d'abord sur le bouton lumineux situé sur le récepteur USB (LED bleues sur le récepteur USB clignotant 3 fois) et par la suite en appuyant sur le bouton PAIRING situé sur le dos du clavier comme mentionné au dessus. Dans certains cas exceptionnels, il sera nécessaire de repeter cette opération plusieurs fois d'affilé jusqu'à ce que le bon canal radio soit trouve.

• Au cas où votre récepteur USB est fixé à un hub USB, vous doivent l'installer directement sur le connecteur USB de votre portable ou de votre ordinateur de bureau.

• Pendant la procédure de synchronisation, le clavier devra être situé pres du récepteur USB afin de s'assurer que l'environnement proche n'a aucune influence préjudiable sur la transmission du signal radio (par exemple : diminution du signal, interférences à cause d'un boîtier métallique et autres sources d'interférences, etc.).

Assurez you d'utiliser seulement des piles neues. En cas de doute, changer les piles avant de tenter une nouvelle synchronisation.

3. Utilisation du Clavier

Après la réussite de la synchronisation, la distance de transmission du signal radio entre le clavier et le récepteur est approximativement de 10 m. Celle-ci peut être remise en cause, par des murs métalliques, d'autres boitiers d'ordinateur, écrans, ZIP drives, haut-parleurs, alimentationsChargee, etc., mais aussi par la puissance restante dans les piles utilisés. Pour cela, les LEDs situées sur la face avant du clavier vous informant en permanence de l'etat de fonctionnement de celui-ci.

3.1 Signification des LED d'utilisation

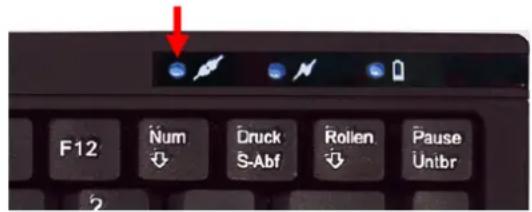

• Pairing-LED (LED de synchronisation)
  Indique que le clavier avec le récepteur USB sont en Pairing-Mode, ce qui signifie une synchronisation automatique à un canal radio (ID).
  Celle-ci s'estint lorsque la synchronisation a été reussie.

• Transmitting-LED (LED de transmission)
  Indique lors de toutes utilisations (clavier ou Touchpad), la bonne transmission, à partir du clavier, des données par radio fréquence.

• Battery Low-LED (LED d'indication de batterie faible)
  Indique que la batterie est en dessous des 2,4 Volts. Elle reste allumée jusqu'àu changement de la batterie ou lorsque celle-ci est epuisée. Elle clignote uniquement lorsque le clavier n'est pas mis en veille.

3.2 Fonctionnement spécial du clavier

- Mise en voille

Après 30 minutes d'inutilisation, le clavier passera automatiquement en veille afin d'économiser la batterie.

Sortie de veille

Afin devoir le clavier du mode veille, cliquez sur n'importe quelle touche. (sauf les boutons L et R du Touchpad ou le Touchpad lui-même)!

Reconnexion

Après un allumage, le clavier se reconnecte automatiquement au récepteur USB. Selon les conditions aux alentours concernant les ondes radio, la reconnexion peut prendre de moins d'une seconde à plusieurs minutes.

3.3 Touchpad

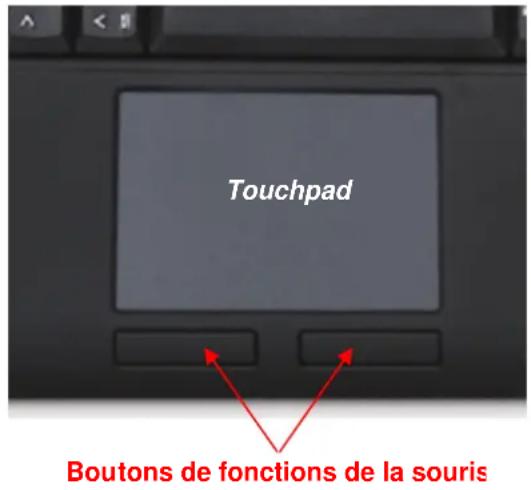

Le clavier est équipé d'un Smart-Touchpad avec deux boutons offrant les fonctions d'une souris classique, permettant d'avoir une manipulationcomfortable et ergonomique de l'ordinateur, à partir par exemple d'un sofa. Ainsi la manipulation du touchpad est aussi simple que pratique.

• Glissez doucement avec votre doigt sur la surface du touchpad pour déplacer le curseur, et appuyez dessus pour « cliquer ».
• Le cig, double cig, le surlignement et le déplacement peuvent être accomplis directement en appuyant sur la surface du touchpad sans exercer une pression trop importante. Vous obtiendrez une réaction ideale en cliquant doucement et rapidement (vous pouvez également utiliser les deux boutons pour cela).
• Pour « glisser », dessiner, ou marquer, vous devrez double salarié sur le touchpad (le doigt restera sur le touchpad après le second cliç). Ensuite, glissez sur le touchpad avec votre doigt pour compléter le mouvement.

• Mettez votre doigt sur la zone de défilament du Touchpad et glissez de haut en bas afin de faire défiler libre la page (fonction identique à la roulette d'une souris).
• Tapez 3 fois sur la surface du Touchpad afin de faire apparaitra le menu contextual (fonction identique à celle du click droit de la souris)
• En utilisant un ordinateur portable doté d'un touchpad, il est conseilé de désactiver le logiciel de contrôle interne du touchpad du portable afin d'éviter toutes erreurs ou disfonctionnements*
• Changer les options de votre souris dans la rubrique du contrôle du système sous Windows afin d'augmenter ou diminuer la vitesse des mouvements de curseur*.

Conseil: La sensibilité et la désactivation de la fonction clic du pavé tactile ne peut être changé. En outre, il n'existe aucun autre pilote, qui prend en charge ces paramétres.

*Consultez la documentation de votre PC pour plus de détails.

3.4 Touches avec double fonction

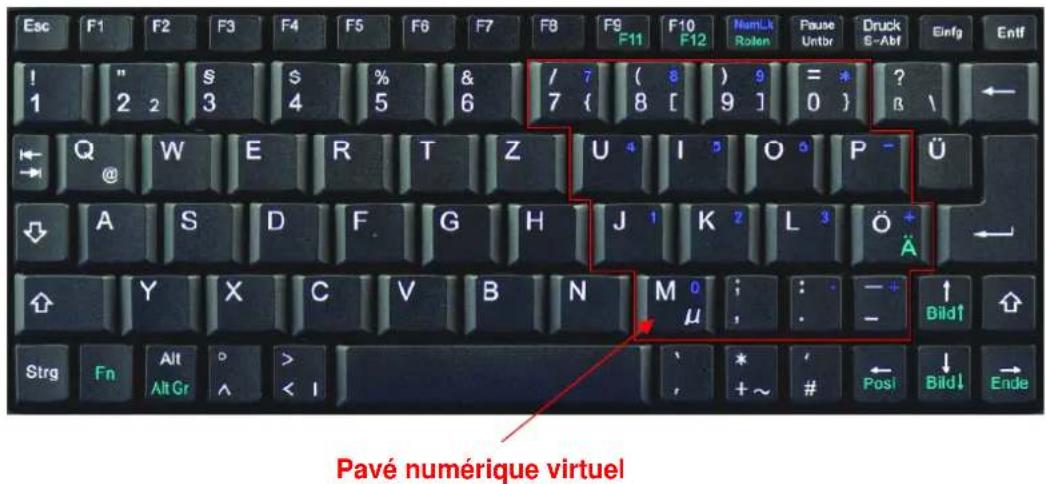

La disposition du clavier est un design econom en place avec le pavé numérique des portables.

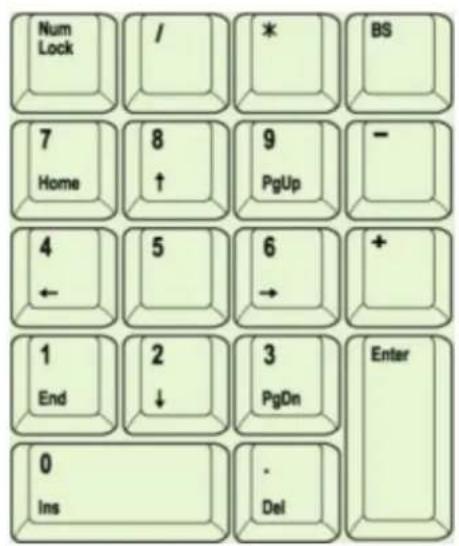

• Appuyez sur la touche Verr Num dans la rangée de touches supérieure afin d'activer le pave numérique (les touches prendront alors la fonction en bleu).
• Si la fonction Verr Num est activée, vous pouvez utiliser la touche Fn afin de désactiver temporairement le pavé numérique. Cette fonction est particulièrement pratique si vous nevez alterner entre lettres et chiffres.
• Si la touche Verr Num n'est pas activée, la touche Fn permet de régler les touches suivantes: (Veuillez vous référer à l'image)

Conseil:

Au démarrage de l'ordinateur il faut faire attention, sous la configuration BIOS aux définitions du système d'exploitation, si la fonction Num Lock sera activé ou désactivé au démarrage. Cette configuration peut influencer l'entrée du mot de passer au démarrage du système d'exploitation. Donc, si votre système rapport un mot de passer incorrect, peut-être la fonction Num Lock est active.

4. Nettoyage du Clavier

• Otez la poussière en utilisant un pinceau, de l'air compré doux, ou un aspirateur à buse-brosse.
• Otez la saleté en utilisant un chiffon légerement imbibé d'eau.
• NE PAS utilise des nettoyants agressifs, des solvants, ou de l'essence pour nettoyer le clavier.

Information relative au recyclage des piles usages. (Reglementation sur les piles)

a les revendeurs ou dans les points de collectes municipaux équadaires. Jeter ses pilés dans une décharge municipale est strictement interdiu au terme de la réglementation sur les pilés. Vous pouvrez envoyer vos pilésusages issues de nos produits au cadre suivante par pl suffisamment affranchise : MaxPoint Handelsgesellschaft mbH, Kurt Fischer Straße 50, D-22926 Ahrensburg.

The ples contant des pruants plaont s marques d une poulle barre, similaire au symbole de l'llustration. La description des polluant se tue en dessus du symbole. « Cd » correspond au Cadmium. « Pb » au plomb et « Hg » pour le mercure.

Clause d'exonération de responsabilité du fabricant

Les informations dans ce document peuvent etre sujet a changement sans averissement prealable et ne representation pas un engagement de la part du vendeur. Aucune garantie ou representation, exprimee ou implicit, n'est faite en ce qui concerne la qualite, l'exactitude ou l'apparceau pour n'importe que parte de ce document. Le fabricant se reserve le droit, a n'importe quel moment, d'effectuer des changements dans le contene du document et/ou sur les produits associés avec, sans avoir I'obligation de le notification a des personnes ou des organisations. En aucen cas, le fabricant ne sera tenu responsable des dommages directs, indirectres, speciaux ou consecutifs a l'utilisation ou I'capacité d'utiliser ce produit ou ce document. Ce document contenti des elements proteges par le Copyright. Tous droits réservés. Aucunes parties de ce document ne peuvent etre reproductive ou transmisues sous aucunes formes, moyens ou but sans le consentement erit de ses auteurs. Le nom des produits apparaissant dans ce document le sont pour I'identification pour la vente seulement. Toutles merques deposees, les noms de produits ou les noms de marques apparaissant dans ce document sont des marques deposees de leurs propriétaires respectifs.
