BEDIENUNGSANLEITUNG ACK340 RF+ KeySonic

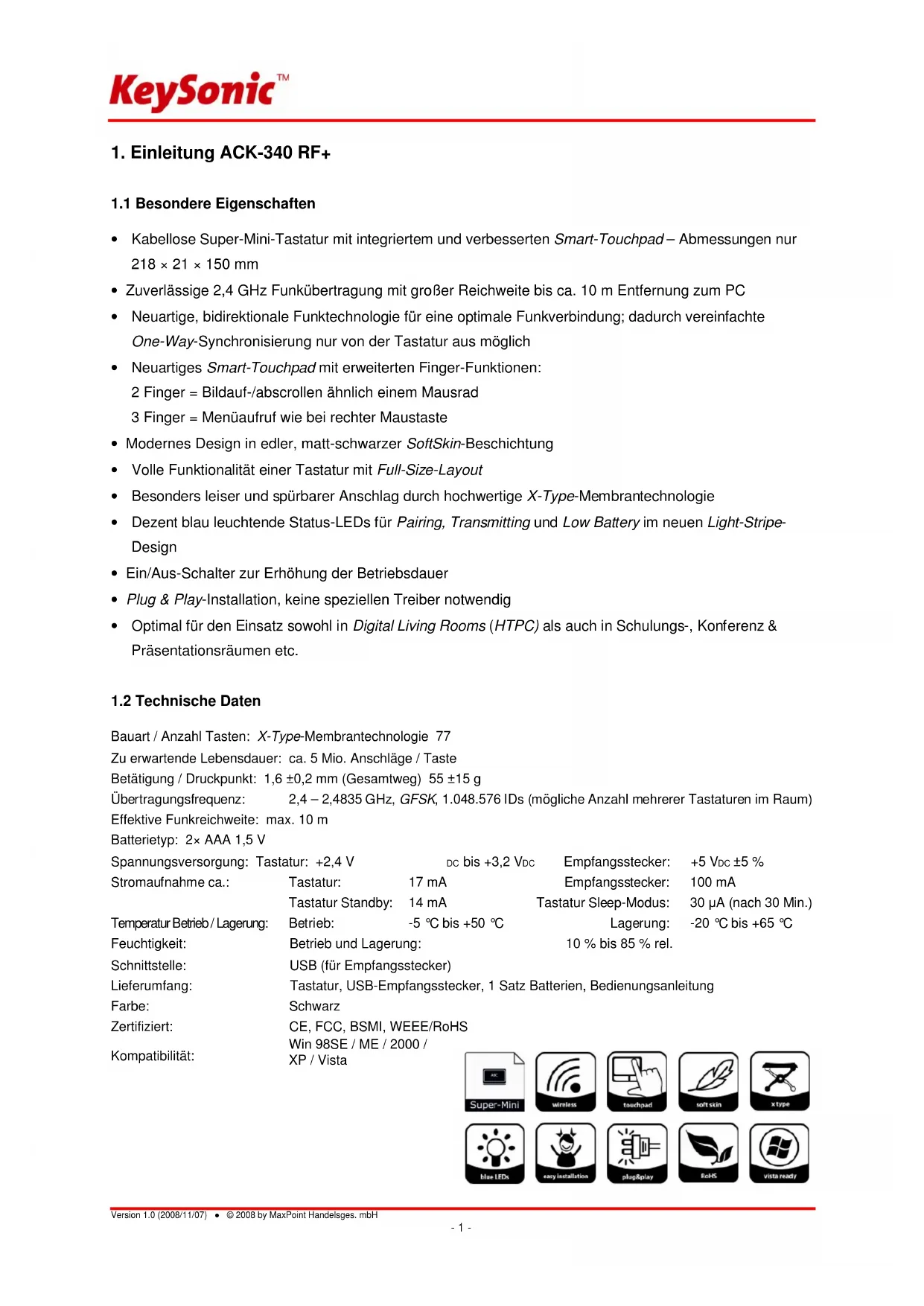

1. Einleitung ACK-340 RF+

1.1 Besondere Eigenschaften

• Kabellose Super-Mini-Tastatur mit integriertem und verbesserten Smart-Touchpad – Abmessungen nur 218 × 21 × 150 mm

• Zuverlässige 2,4 GHz Funkübertragung mit großer Reichweite bis ca. 10 m Entfernung zum PC

• Neuartige, bidirektionale Funktechnologie für eine optimale Funkverbindung; dadurch vereinfachte One-Way-Synchronisierung nur von der Tastatur aus möglich

• Neuartiges Smart-Touchpad mit erweiterten Finger-Funktionen: 2 Finger = Bildauf-/abscrollen ähnlich einem Mausrad 3 Finger = Menüaufruf wie bei rechter Maustaste

• Modernes Design in edler, matt-schwarzer SoftSkin-Beschichtung

• Volle Funktionalität einer Tastatur mit Full-Size-Layout

• Besonders leiser und spürbarer Anschlag durch hochwertige X-Type-Membrantechnologie

• Dezent blau leuchtende Status-LEDs für Pairing, Transmitting und Low Battery im neuen Light-Stripe- Design

• Ein/Aus-Schalter zur Erhöhung der Betriebsdauer

• Plug & Play-Installation, keine speziellen Treiber notwendig

• Optimal für den Einsatz sowohl in Digital Living Rooms (HTPC) als auch in Schulungs-, Konferenz & Präsentationsräumen etc.

1.2 Technische Daten

Bauart / Anzahl Tasten: X-Type-Membrantechnologie 77 Zu erwartende Lebensdauer: ca. 5 Mio. Anschläge / Taste Betätigung / Druckpunkt: 1,6 ±0,2 mm (Gesamtweg) 55 ±15 g Übertragungsfrequenz: 2,4 – 2,4835 GHz, GFSK, 1.048.576 IDs (mögliche Anzahl mehrerer Tastaturen im Raum) Effektive Funkreichweite: max. 10 m Batterietyp: 2× AAA 1,5 V Spannungsversorgung: Tastatur: +2,4 V

Empfangsstecker: +5 V

±5 % Stromaufnahme ca.: Tastatur: 17 mA Empfangsstecker: 100 mA Tastatur Standby: 14 mA Tastatur Sleep-Modus: 30 µA (nach 30 Min.) Temperatur Betrieb / Lagerung: Betrieb: -5 °C bis +50 °C Lagerung: -20 °C bis +65 °C Feuchtigkeit: Betrieb und Lagerung: 10 % bis 85 % rel. Schnittstelle: USB (für Empfangsstecker) Lieferumfang: Tastatur, USB-Empfangsstecker, 1 Satz Batterien, Bedienungsanleitung Farbe: Schwarz Zertifiziert: CE, FCC, BSMI, WEEE/RoHS Kompatibilität: Win 98SE / ME / 2000 / XP / VistaBedienungsanweisung ACK-340 RF+

Irrtümer und Auslassungen vorbehalten

2.1 System-Voraussetzungen

Diese Tastatur erfordert einen PC mit USB-Anschluss und einem der folgenden Betriebssysteme: Windows 98SE / ME / 2000 / XP / Vista Für die Installation der Tastatur unter den o. g. Betriebssystemen benötigen Sie KEINEN speziellen Treiber!

Um die Tastatur zu installieren, führen Sie bitte folgende Schritte aus:

• Stecken Sie den im Lieferumfang enthaltenen USB-Receiver (Empfangsstecker) an eine freie USB-Buchse Ihres Rechners. Hinweis: Bitte gewährleisten Sie, dass der USB-Receiver einen Mindestabstand von 20 cm zu metallischen Trennwänden, anderen Computergehäusen, Monitoren, ZIP-Laufwerken, Lautsprechern und Schaltnetzteilen einhält.

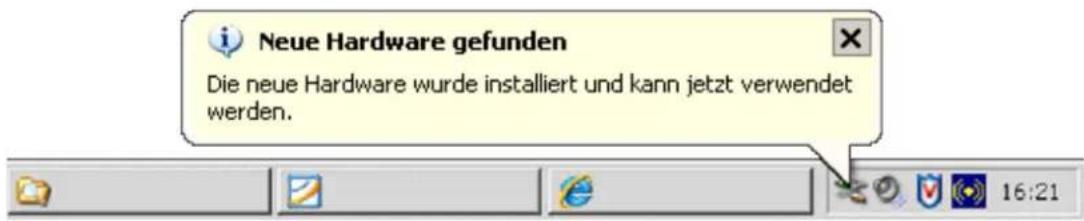

• Alle o. g. aktuellen Betriebssysteme mit Unterstützung für die Plug & Play-Funktionalität von Windows werden Ihren USB-Receiver nun automatisch erkennen und die erforderlichen Treiber laden. Während der Installationsphase informiert Sie Ihr Betriebssystem mit Hilfe wechselnder Pop-up-Informationsfenster an der Task-Leiste über den aktuellen Installationsstatus. Bitte haben Sie etwas Geduld, bis Sie das System abschließend über die erfolgreiche Installation informiert. Der USB-Receiver ist nun einsatzbereit.

Ältere Betriebssysteme unterstützen nicht immer das automatische Erkennen von USB-Geräten. Haben Sie den USB-Receiver angeschlossen und genau dieser Fehler macht sich bei Ihnen bemerkbar, so haben Sie folgende Möglichkeiten zur Lösung dieses Problems:

• Machen Sie ein Update Ihres Betriebssystems und beginnen wieder mit Schritt 2.2

• In manchen Fällen ist gemäß den Bildschirmanweisungen die Installations-CD Ihres Betriebssystems erforderlich. Unter diesen Umständen folgen Sie bitte diesen Anweisungen*.

• Kontrollieren Sie, ob Ihr BIOS-System USB-Tastaturen unterstützt*. Manche Hersteller bieten BIOS-Updates im Internet zum Downloaden an.

• Stellen Sie in Ihren Systemeinstellungen sicher, dass der verwendete USB-Anschluss nicht im Betriebssystem deaktiviert wurde*.

• Sollten System-Updates erfolglos bleiben, so empfiehlt es sich, die Tastatur mal an einen anderen PC mit gleichem Betriebssystem zu testen, um ein Hardware-Defekt des USB-Receivers auszuschließen.

• Einzelheiten entnehmen Sie der Dokumentation Ihres PCs.Version 1.0 (2008/11/07) ● © 2008 by MaxPoint Handelsges. mbH

2.3 Installation der Tastatur

Empfohlene Voraussetzung dazu ist die erfolgreiche Installation des USB-Receivers unter Punkt 2.2.

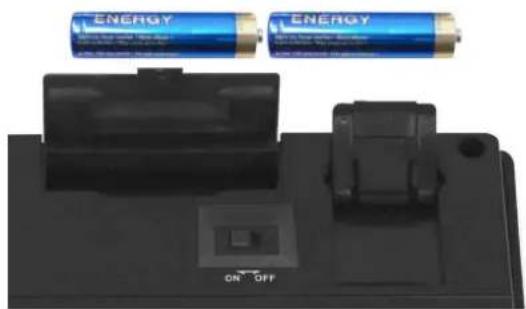

• Falls noch nicht geschehen, entfernen Sie die Abdeckung des Batteriefaches auf der Unterseite der Tastatur und setzen Sie die mitgelieferten Batterien des Typs AAA 1,5 V unter Beachtung der richtigen Polarität in das Batteriefach ein (wie im Bild dargestellt).

• Schalten Sie den Ein/Aus-Schiebeschalter auf ON!

Hinweis: Der USB-Receiver und die Tastatur sind fabrikseitig bereits auf den gleichen Kanal synchronisiert. In der Regel müssen Sie also keine Neu-Synchronisierung (wie unter 2.4 beschrieben) vornehmen. Die Tastatur ist sofort funktionsfähig.

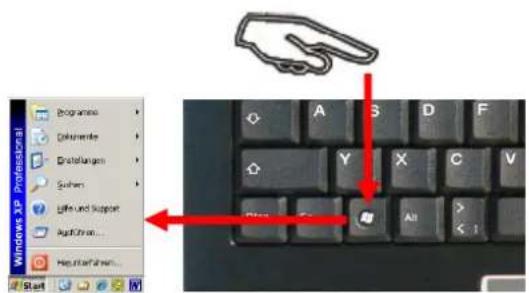

• Nun testen Sie die Funktionsweise, indem Sie eine beliebige Taste auf Ihrer Tastatur betätigen. Beim Drücken der Windows-Taste müsste sich beispielsweise also unten links auf Ihrem Bildschirm das Windows Pop-up-Menü öffnen. Wenn ja, dann arbeitet Ihre Funktastatur nun einwandfrei. Wenn nicht, dann synchronisieren Sie den USB- Receiver und die Tastatur wie unter 2.4 beschrieben erneut.

Hinweis: Sollte die Funktionsweise durch andere Benutzer, die ebenfalls eine Funktastatur in näherer Umgebung verwenden, beeinflusst werden, führen Sie bitte eine Neu-Synchronisation, wie unter 2.4 beschrieben, durch.Bedienungsanweisung ACK-340 RF+

Irrtümer und Auslassungen vorbehalten

2.4 Neu-Synchronisierung des Funkkanals

Die ACK-340 RF+ ist mit der neuesten Funktechnologie ausgestattet, welche sicher stellt, dass eine Neu- Synchronisierung auf einfachste Weise durchgeführt werden kann.

• Im Gegensatz zu herkömmlichen oder älteren Funktastaturen auf dem Markt ist hier lediglich nur 1 mal die PAIRING-Taste auf der Rückseite der Tastatur zu drücken, wodurch das neue Synchronisations-Signal an den USB-Receiver gesendet wird. Dadurch ist eine vollständige, überaus komfortable Bedienung vom Anwender-Standort (z. B. einem Sofa) aus möglich, ohne aufstehen zu müssen, um den Synchronisationsknopf des Receivers zu drücken, welcher sich üblicherweise im USB-Port des PCs befindet.

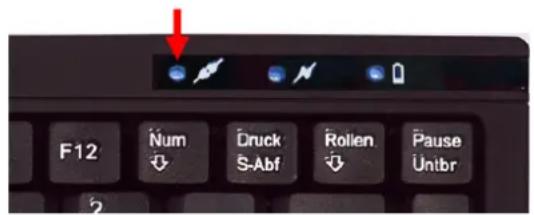

• Der Synchronisationsvorgang kann bis zu 10 Sekunden andauern und wird durch das Leuchten der PAIRING-LED (linke LED auf der Vorderseite der Tastatur) signalisiert, welche nach erfolgreicher Synchronisierung erlischt. Die Tastatur ist nun betriebsbereit und funktionstüchtig.

• Testen Sie nun die Funktionsweise der Tastatur wie unter 2.3 beschrieben.

Hinweis: Ein weiterer Vorteil dieser neuesten Funktechnologie ist die Bereitstellung einer sehr große Anzahl der möglichen, von einander unabhängigen „Funkkanäle“ (16 Kanäle *2

Bit = 1.048.576 mögliche Funk- Verbindungen oder auch IDs), um einen störungsfreien und gesicherten Betrieb von mehreren Funktastaturen in einem Raum bzw. im Sende-/Empfangsbereich von ca. 10 m sicherzustellen.

Sollte die Tastatur auch nach der Neu-Synchronisierung immer noch nicht funktionieren, haben Sie folgende Möglichkeiten zur Lösung dieses Problems:

• Wiederholen Sie die Prozedur einschließlich Hardware-Reset des USB-Receivers (konventionelle Synchronisierung), indem Sie zunächst die LED-Taste auf dem USB-Receiver drücken (blaue LED des USB-Receivers blinkt 3 Mal hintereinander) und dann erst die PAIRING-Taste auf der Rückseite der Tastatur wie oben beschrieben. In äußerst seltenen Fällen ist es erforderlich, die Routine mehrmals zu wiederholen, bis der richtige „Funkkanal“ gefunden wurde.

• Falls Sie den USB-Receiver an einen USB-Hub angeschlossen haben, sollten Sie diesen bitte direkt an einem USB-Anschluss Ihres Notebooks bzw. Desktops installieren.

• Während des Synchronisationsvorgangs sollte sich die Tastatur in nahe am USB-Receiver befinden, um sicher zu stellen, dass die unmittelbare Umgebung keinen schädlichen Einfluss auf die Funkübertragung ausübt (z.B. Funksignalabschwächung/ Interferenzen durch Metallgehäuse, andere Funkstörquellen etc.).

• Stellen Sie sicher, dass Sie nur Batterien mit voller Ladekapazität verwenden. Im Zweifelsfalle tauschen Sie die Batterien vor der nächsten Synchronisierung sicherheitshalber gegen neue aus.Version 1.0 (2008/11/07) ● © 2008 by MaxPoint Handelsges. mbH

3. Bedienung der Tastatur

Nach erfolgreicher Inbetriebnahme der Tastatur genießen Sie nun eine freie und unabhängige Standortwahl bis ca. 10 m Entfernung zum PC. Mehr- oder Minderabstand können, wie bereits erwähnt, durch metallische Trennwände, Computergehäuse, Monitore, ZIP-Laufwerke, Lautsprecher, Schaltnetzteile u. v. m., aber auch durch eine unterschiedliche Ladekapazität der Batterien verursacht werden. Hierzu geben Ihnen die Status- LEDs auf der Vorderseite der Tastatur Aufschluss über den aktuellen Betriebszustand.

3.1 Bedeutung der Status-LEDs

• Pairing-LED Sie zeigt an, dass sich die Tastatur mit dem USB-Receiver gerade im Pairing-Modus befindet, d. h. während der manuellen Einleitung der Neu-Synchronisierung auf einen gemeinsamen „Funkkanal“ (ID). Sie erlischt nach erfolgreicher Synchronisierung.

• Transmitting-LED Sie zeigt während der Tasten-Betätigung bzw. der Touchpad-Bedienung an, dass die Eingabeinformationen von der Tastatur erfolgreich per Funk gesendet wurden

• Batterie Low-LED Sie zeigt an, dass der Ladezustand der Batterie unter 2,4 Volt liegt. Sie leuchtet, bis eine neue Batterie eingesetzt oder die Batterie völlig aufgebraucht wird. Auch leuchtet sie nur, wenn sich die Tastatur nicht im Sleep-Modus (Ruhezustand) befindet.

3.2 Spezielle Betriebs-Modi der Tastatur

• Sleep-Modus Wenn 30 Minuten lang keine Eingabe über die Tastatur bzw. das Touchpad erfolgt, geht die Tastatur automatisch in den Sleep-Modus (Ruhezustand) über, um die Batteriekapazität zu schonen.

• Wake up-Modus Um die Tastatur aus dem Ruhezustand wieder zu aktivieren, drücken Sie eine beliebige Taste auf dem Tastaturfeld (nicht die linke oder rechte Mausfunktionstaste des Touchpads bzw. das Touchpad selbst!).

• Reconnect-Modus Nach der Wiederaktivierung verbindet sich die Tastatur automatisch erneut mit dem USB-Receiver. Abhängig von den Umgebungsbedingungen für die Funkverbindung benötigt sie dafür zwischen weniger als eine Sekunde bis hin zu einigen Minuten.Bedienungsanweisung ACK-340 RF+

Irrtümer und Auslassungen vorbehalten

Als Mausersatz ist diese Tastatur mit einem verbesserten Smart-Touchpad einschließlich zwei Mausfunktionstasten ausgestattet, welches eine komfortable und ergonomische Bedienung des PCs von z. B. einem Sofa aus gestattet. Dabei ist die Bedienung des Touchpads so einfach wie genial.

• Gleiten Sie mit dem Finger sanft über die Oberfläche des Touchpads, um den Cursor zu bewegen und tippen Sie darauf, um zu „klicken“.

• Klick-, Doppelklick-, Markier- und Ziehfunktionen können direkt durch das Tippen auf die Oberfläche des Touchpads ausgeführt werden. Sie brauchen dabei keine große Kraft auszuüben. Das beste Ansprechverhalten erzielt man durch leichtes und schnelles Klicken (wahlweise können Sie dafür natürlich auch die Maus-Funktionstasten verwenden)

• Um zu „ziehen“, zeichnen oder zu markieren, müssen Sie einen Doppelklick auf das Touchpad ausüben, wobei der Finger nach dem zweiten Klick auf dem Touchpad verbleibt. Dann gleiten Sie mit dem Finger über das Touchpad, um die Bewegung zu vollziehen.

• Legen Sie zwei Finger auf das Touchpad und gleiten Sie darüber, um in Ihrer Anwendung auf- und abzuscrollen (identisch einem Maus-Scrollrad).

• Tippen Sie mit drei Finger auf die Oberfläche des Touchpads, um an entsprechender Stelle des Cursors das Kontextmenü aufzurufen (identisch der rechten Maus-Taste).

• Bei Notebooks mit bereits integriertem Touchpad und Mausfunktionstasten, müssen Sie bei der Verwendung der Tastatur diese internen Steuergeräte deaktivieren, falls es zu Fehlermeldungen oder Funktionsstörungen kommt*.

• Um die Doppelklick-Geschwindigkeit und die Geschwindigkeit der Mauszeigerbewegungen langsamer oder schneller zu machen, verändern Sie die Einstellungen der Maus-Optionen in Ihrer Systemsteuerung unter Windows*.

Hinweis: Die Sensitivität (Empfindlichkeit) sowie das Deaktivieren der Klick-Funktion des Touchpads lässt sich nicht verändern. Auch gibt es hierfür keinen separaten Treiber, der diese Einstellungen unterstützt!

• Einzelheiten entnehmen Sie der Dokumentation Ihres PCs.

3.4 Tasten mit doppelten Funktionen

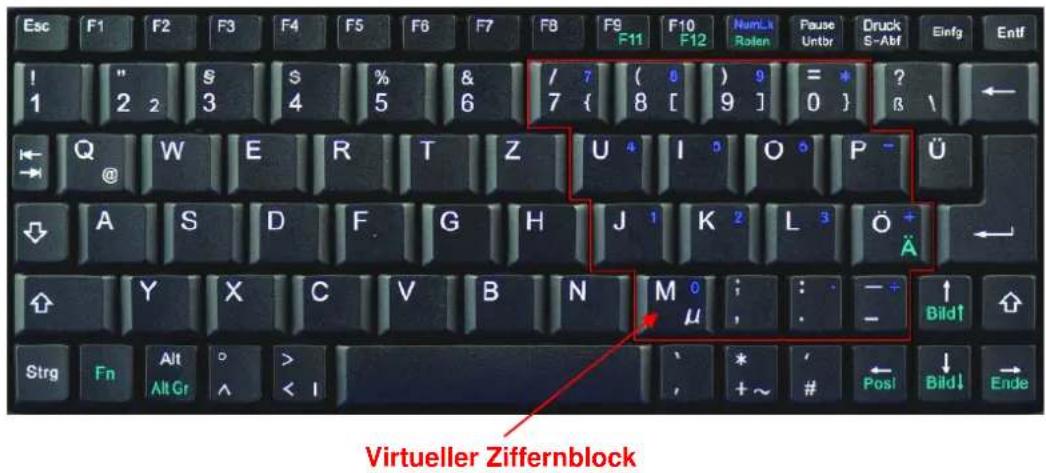

Beim Layout der Tastatur handelt es sich um ein spezielles Platz sparendes Design mit dem von Notebooks her bekannten virtuellen Ziffernblock.

• Drücken Sie die Taste NumLk in der obersten Tastenreihe, um den virtuellen Ziffernblock ein- bzw. auszuschalten. (Die Doppel-Funktionstasten erhalten die blau aufgedruckten Bedeutungen: Numeric keypad locked)

• Bei aktivierter Num Lock-Funktion können Sie auch die Taste Fn in der linken unteren Ecke gedrückt halten, um den virtuellen Ziffernblock temporär zu deaktivieren. Das ist besonders praktisch, wenn Sie neben den vielen Zahlen zwischendurch auch Buchstaben schnell eingeben möchten.

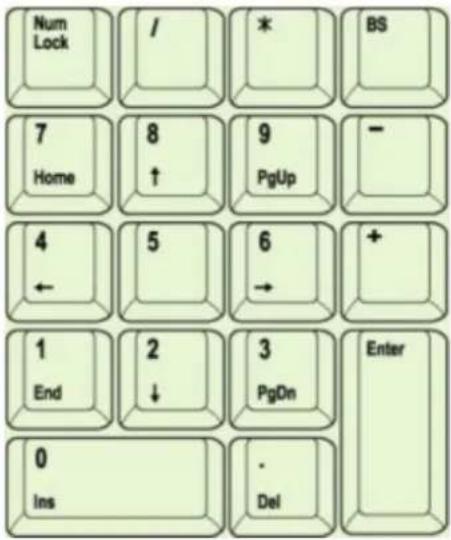

• Ohne vorher aktivierter Num Lock-Funktion steuert die gedrückt gehaltene Fn-Taste die integrierten Positionstasten genau wie bei einem externen Ziffernblock (siehe Bild):

Hinweis: Beim Starten des PCs ist zu beachten, dass im BIOS bzw. Betriebssystem eingestellt wird, ob die Num Lock-Funktion automatisch im aktivierten oder deaktivierten Status mit hochgefahren wird. Dieses kann damit Einfluss auf die Eingabe eines möglichen Passwortes beim Starten des Betriebssystems haben. Meldet Ihr System nach der Eingabe also ein unkorrektes Passwort, so ist möglicherweise nur die Num Lock-Funktion aktiv. Virtueller ZiffernblockBedienungsanweisung ACK-340 RF+

Irrtümer und Auslassungen vorbehalten

4. Reinigung der Tastatur

• Staub entfernen Sie mit einem Pinsel, mit sanfter Druckluft oder mit einem Staubsauger mit Bürstenkopfdüse.

• Feinen Schmutz entfernen Sie mit einem nicht allzu feuchten Lappen.

• Verwenden Sie KEINE scharfen Putzmittel, Lösungsmittel oder Benzin zur Reinigung der Tastatur!

Information zur Altbatterie-Entsorgung (Batterieverordnung) Die neue Batterieverordnung verpflichtet Hersteller und Importeure, alle Altbatterien zurückzunehmen, zu sortieren und zu entsorgen. Der Verbraucher ist verpflichtet, verbrauchte Batterien im Handel oder bei einer kommunalen Sammelstelle abzugeben. Die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten. Von uns erhaltene Batterien können Sie auch nach Gebrauch zu uns unter der nachstehenden Adresse ausreichend frankiert per Post zurücksenden: MaxPoint Handelsgesellschaft mbH, Kurt-Fischer-Straße 50, D-22926 Ahrensburg Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, ähnlich dem Symbol in der Abbildung. Unter dem Mülltonnen-Symbol befindet sich die chemische Bezeichnung des Schadstoffes - "Cd" für Cadmium. "Pb" steht für Blei, "Hg" für Quecksilber.

Haftungsausschlusserklärung des Herstellers Für Informationen in diesem Dokument behält sich der Hersteller Änderungen ohne Mitteilung vor und geht keinerlei Verpflichtungen ein. Durch dieses Dokument wird, weder ausgedrückt noch angedeutet, keinerlei Garantie oder Erklärung in Bezug auf Qualität, Genauigkeit oder Eignung für einen bestimmten Zweck übernommen. Der Hersteller behält sich das Recht vor, jederzeit Änderungen zum Inhalt dieses Dokumentes zu machen und/ oder die dazugehörigen Produkte unverbindlich zu ändern ohne Verpflichtung, Personen oder Organisationen über derartige Änderungen in Kenntnis zu setzen. Unter keinen Umständen ist der Hersteller haftbar für direkte, indirekte, spezielle, zufällige oder Folgeschäden, die durch die Nutzung oder Unmöglichkeit der Nutzung des Produktes oder der Dokumentation entstehen, selbst wenn auf die Möglichkeit solcher Schäden hingewiesen wurde. Dieses Dokument enthält Materialien, die durch Copyright geschützt sind. Alle Rechte sind vorbehalten. Es ist untersagt, diese Bedienungsanleitung oder Teile daraus ohne die schriftliche Einwilligung der Autoren in irgendeiner Form zu vervielfältigen oder zu verbreiten, in welcher Form, zu welchem Zweck und mit welchen Mitteln auch immer. Produktnamen, die in diesem Dokument erwähnt werden, dienen ausschließlich als Verkaufsbezeichnung. Alle Handelsmarken, Produktnamen oder Markennamen, die in diesem Dokument erwähnt werden, sind eingetragenes Eigentum des jeweiligen Inhabers.Version 1.0 (2008/11/07) ● © 2008 by MaxPoint Handelsges. mbH
