Type de produit	Piédestal pour laveuse et sécheuse à chargement frontal
Marque	Whirlpool
Modèle	WHP1000S
Utilisation	Uniquement pour laveuses et sécheuses à chargement par l'avant

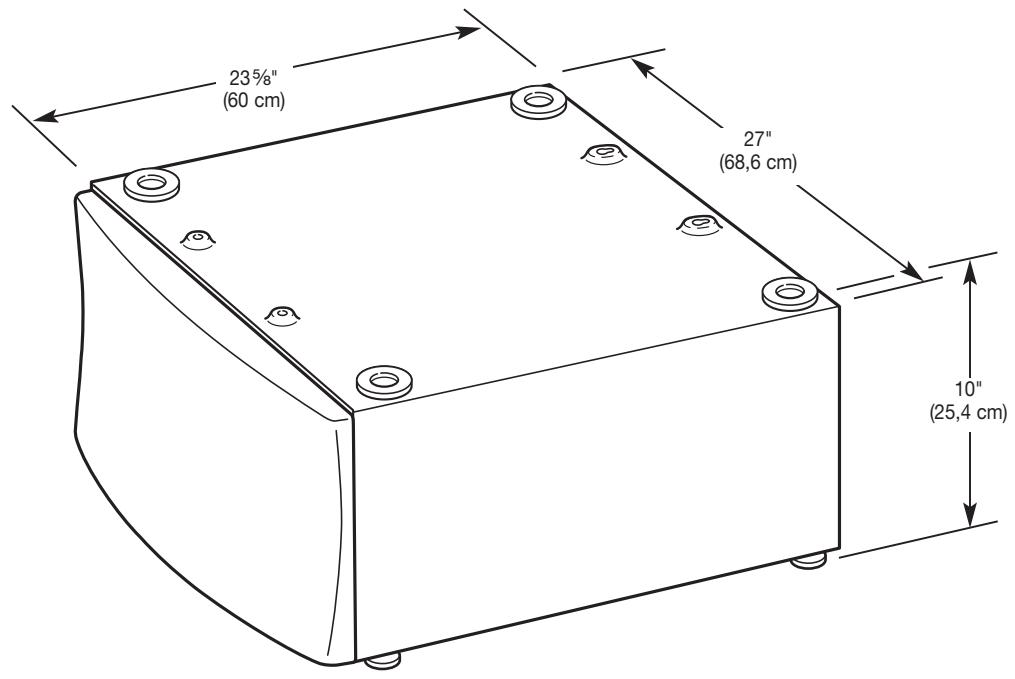

Dimensions (L × P × H)	68,6 × 60,3 × 25,4 cm (27 × 23,75 × 10 po)
Poids	Environ 15 kg
Matériau	Acier
Couleur	Blanc
Alimentation	Aucune (piédestal non électrique)
Tiroir de rangement	Oui, tiroir intégré
Pieds réglables	Oui, quatre pieds avec écrous de blocage
Cales anti-vibration	Oui, fournies
Niveau d’installation	Requis pour assurer la stabilité
Outillage nécessaire	Couteau utilitaire, clé à cliquet 1/4", clé plate 9/16", niveau, pince, seau
Pièces fournies	4 vis de tôlerie n°12 x 5/8" à tête hexagonale, instructions d'installation
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Sécurité	Respecter les avertissements concernant les matières inflammables et la hauteur minimale en garage (46 cm au-dessus du sol)
Garantie	1 an (selon les conditions de Whirlpool ou Kenmore)
Hauteur supplémentaire	10 po (25,4 cm) pour surélever l’appareil
Compatibilité	S’adapte aux laveuses et sécheuses Whirlpool et Kenmore à chargement frontal (vérifier les dimensions)

FOIRE AUX QUESTIONS - WHP1000S - INSTALLATION PEDESTRAL WHIRLPOOL

Comment installer le piédestal WHP1000S ?

L'installation nécessite d'abord de désinstaller la laveuse ou la sécheuse si elle est déjà en place. Suivez les étapes du manuel : placez l'appareil sur le dos, fixez les vis dans le fond, engagez le piédestal sur les vis inférieures, puis vissez les vis restantes. Utilisez un niveau pour ajuster les pieds et serrez les écrous de blocage.

Ce piédestal est-il compatible avec ma laveuse à chargement par le dessus ?

Non, le piédestal WHP1000S est conçu uniquement pour les laveuses et sécheuses à chargement par l'avant. Il ne convient pas aux appareils à chargement par le dessus.

Quelle est la hauteur du piédestal ?

Le piédestal mesure 10 pouces (25,4 cm) de hauteur. Il surélève l'appareil de cette hauteur.

Comment niveler l'ensemble laveuse/sécheuse sur le piédestal ?

Placez un niveau sur le dessus de l'appareil. À l'intérieur du piédestal, utilisez une clé à cliquet de 1/4" pour tourner la section hexagonale de chaque pied, puis serrez les écrous de blocage avec une clé plate de 9/16".

Puis-je installer le piédestal dans un garage ?

Oui, mais si l'ensemble est dans un garage, la sécheuse doit être à au moins 46 cm (18 po) au-dessus du sol. Comme le piédestal fait 25,4 cm, ajoutez une surélévation de 20,3 cm (8 po) sous le piédestal pour respecter cette consigne de sécurité.

Quel poids maximum supporte le piédestal ?

Le manuel ne précise pas de limite de poids spécifique, mais il est conçu pour supporter les laveuses et sécheuses domestiques standard à chargement frontal. Assurez-vous que les pieds sont bien en contact avec le sol.

Le piédestal dispose-t-il d'un tiroir de rangement ?

Oui, le piédestal WHP1000S est équipé d'un tiroir de rangement pratique pour ranger des produits lessiviels ou accessoires.

Comment nettoyer le piédestal ?

Utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface. Séchez avec un chiffon propre.

Que faire si le piédestal vibre ou bouge ?

Vérifiez que les quatre pieds sont en contact ferme avec le sol et que l'ensemble est bien nivelé. Ressezrez les écrous de blocage. Assurez-vous que les cales anti-vibration sont en place sur le dessus du piédestal.

Quelle est la garantie du piédestal WHP1000S ?

La garantie est d'un an à compter de la date d'achat, couvrant les vices de matériaux et de fabrication. Conservez votre reçu. Pour les appareils Sears, la garantie Kenmore s'applique ; pour les autres, la garantie Whirlpool.

MODE D'EMPLOI WHP1000S - INSTALLATION PEDESTRAL WHIRLPOOL

Pour utilisation avec les produits suivants seulement laveuses et sécheuses à chargement par l'avant

Table of Contents/Índice/Table des matières....2

TABLE OF CONTENTS

PEDESTAL SAFETY 2

Outillage et pièces .....14

INSTRUCTIONS D'INSTALLATION .....15

Avant l'installation du piédestal .....15

Installation du piédestal .....16

Achever l'installation .....17

GARANTIE DE BUANDERIE

KENMORE ....18

GARANTIE DE BUANDERIE

WHIRLPOOL ....19

PEDESTAL SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l'essence, loin de la sécheuse.

Placer la sécheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

NOTE : Si l'ensemble de la sécheuse et du piédestal se trouve dans un garage, il faut ajouter 8" (20,3 cm) en dessous du piédestal pour que la sécheuse soit à 18" (46 cm) au-dessus du plancher du garage.

Outillage et pièces

Rassembler les outils nécessaires avant de commencer l'installation.

Outillage nécessaire

■ couteau utilitaire
■ clé à cliquet à tête hexagonale de 1/4" ou clé plate correspondante
niveau
■ clé plate ^9/16 "
■ pince ou pince articulée
■ seau

Pièces fournies

■ quatre vis de tôlerie n° 12 x 5/8" à tête hexagonale (sachet de pièces)
■ instructions d'installation

INSTRUCTIONS D'INSTALLATION

Avant l'installation du piédestal

IMPORTANT : Si l'ensemble de laveuse et sécheuse est déjà installé, on doit le désinstaller.

S'il est nécessaire de désinstaller la laveuse ou la sécheuse, consulter les instructions d'installation fournies avec l'appareil, au sujet des outils nécessaires.

Désinstallation de la laveuse

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la laveuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

NOTE : Si la laveuse doit être transportée, appeler le centre de service local. Afin d'éviter tout endommagement de la suspension et de la structure, votre machine doit d'abord être correctement installée pour être ensuite déplacée par un technicien certifié.

1. Fermer les robinets d'arrivée d'eau chaude et d'eau froide.
2. Débrancher le cordon d'alimentation électrique.
3. Desserrer doucement les raccords des tuyaux d'alimentation sur les robinets pour libérer la pression de l'eau. Utiliser une éponge ou une serviette pour absorber l'eau libérée.
4. Déconnecter les tuyaux d'arrivée d'eau chaude et d'eau froide de l'arrière de la laveuse. Laisser l'eau dans les tuyaux s'écouler dans un seau.
5. Avec une pince, ouvrir la bride du tuyau de vidange pour pouvoir la faire glisser sur le tuyau. Déconnecter le tuyau de vidange de la laveuse et récupérer l'eau qui peut s'écouler dans un seau.
6. Écarter la laveuse du mur pour pouvoir la faire basculer et la faire reposer sur la face arrière.
7. Protéger le plancher avec une grande feuille de carton (provenant de l'emballage du piédestal). Placer la laveuse sur la face arrière, sur la feuille de carton (veiller à ne pas laisser le cordon d'alimentation coincé sous l'appareil). La feuille de carton doit empêcher la totalité du rebord inférieur de la laveuse de toucher le plancher.

Une quantité d'eau additionnelle peut s'écouler de la laveuse lorsqu'elle est en appui sur la face arrière. Passer à la section "Installation du piédestal".

Désinstallation de la sécheuse électrique

⚠ AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Débrancher le cordon d'alimentation électrique.
2. Écarter la sécheuse du mur suffisamment pour pouvoir desserrer la bride du conduit d'évacuation. Desserrer la bride et retirer doucement le conduit d'évacuation de la bouche de décharge de la sécheuse.
3. Écarter la sécheuse du mur pour pouvoir la faire basculer et la faire reposer sur la face arrière.
4. Protéger le plancher avec une grande feuille de carton (provenant de l'emballage du piédestal). Placer la sécheuse sur la face arrière, sur la feuille de carton (veiller à ne pas laisser le cordon d'alimentation coincé sous l'appareil). La feuille de carton doit empêcher la totalité du rebord inférieur de la sécheuse de toucher le plancher (voir Figure 1). Passer à la section "Installation du piédestal".

Désinstallation de la sécheuse à gaz

⚠ AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Débrancher le cordon d'alimentation électrique.
2. Fermer l'arrivée de gaz.
3. Écarter la sécheuse du mur suffisamment pour pouvoir desserrer la bride du conduit d'évacuation. Desserrer la bride et retirer doucement le conduit d'évacuation de la bouche de décharge de la sécheuse.
4. Déconnecter le conduit flexible de la canalisation de gaz de la sécheuse. Obturer avec du ruban adhésif l'ouverture de chaque raccord de la canalisation de gaz.
5. Écarter la sécheuse du mur pour pouvoir la faire basculer et la faire reposer sur la face arrière.
6. Protéger le plancher avec une grande feuille de carton (provenant de l'emballage du piédestal). Placer la sécheuse sur la face arrière, sur la feuille de carton (veiller à ne pas laisser le cordon d'alimentation coincé sous l'appareil). La feuille de carton doit empêcher la totalité du rebord inférieur de la sécheuse de toucher le plancher (voir Figure 1). Passer à la section "Installation du piédestal".

Si la laveuse ou la sécheuse est encore dans son emballage

⚠ AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer la laveuse ou la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Positionner l'appareil emballé à proximité de l'emplacement d'installation final. Découper l'emballage comme suit.

Laveuse : Couper le film de plastique le long de la ligne pointillée autour de la base. Ne pas enlever l'emballage.

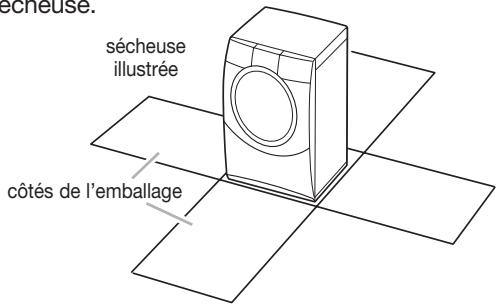

Sécheuse : Découper l'emballage de carton autour du sommet et sur les angles en descendant, le long des lignes de découpage pointillées. Étaler les quatre faces de carton sur le sol. Jeter le sommet de l'emballage de carton et les garnitures d'angle.

IMPORTANT : Laisser le fond de l'emballage de carton sous la sécheuse.

1. Faire basculer l'appareil pour le placer en appui sur la face arrière.

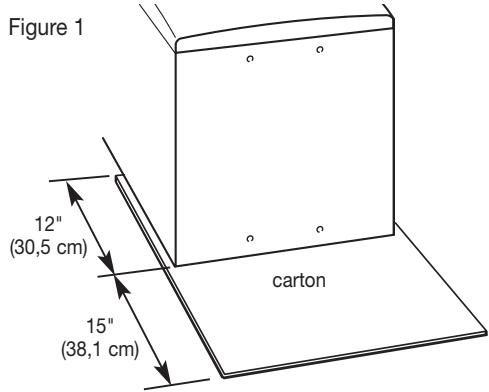

NOTE : Lorsqu'on place la laveuse en appui sur la face arrière, laisser le fond de l'emballage sur le sol. Ne pas enlever les films de plastique, les garnitures d'angle ou la garniture du sommet. Ces articles protègent le sol et la face arrière de la laveuse.

Lorsqu'on place la sécheuse en appui sur la face arrière, le sol et la face arrière de la sécheuse sont protégés par l'emballage de carton.

Installation du piédestal

Pour l'installation du support piédestal en conjonction avec une laveuse ou une sécheuse, appliquer les instructions qui suivent.

⚠ AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le piédestal.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Le sachet de pièces contient quatre vis de tôlerie n° 12 x 5/8" à tête hexagonale (utilisation à l'étape 3), et les instructions d'installation.

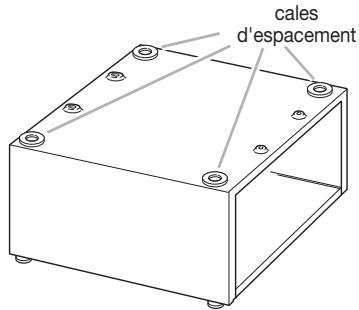

1. Veiller à placer les quatre cales d'espacement au sommet du piédestal. Ces cales réduisent les vibrations entre le piédestal et l'appareil (laveuse ou sécheuse).

1. Si des pieds sont installés sur l'appareil, les enlever. Ne pas installer les pieds livrés avec une laveuse ou une sécheuse neuve.

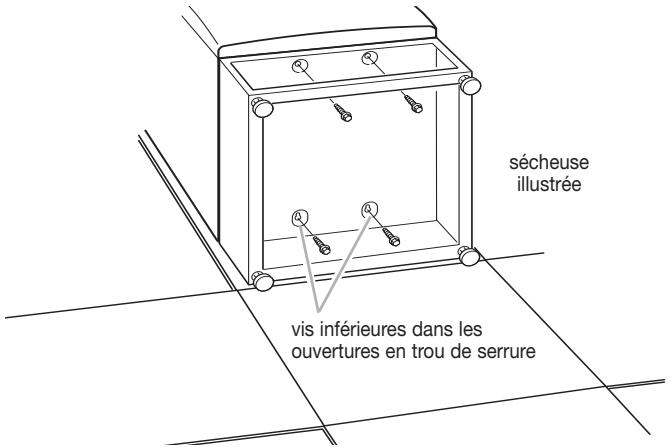

2. Insérer partiellement les deux vis de tôlerie inférieures n° 12 x 5/8" et laisser un espace d'environ 3/8" (1 cm) entre la tête de vis et le fond de l'appareil.

fond de la laveuse

fond de la sécheuse

1. Placer le piédestal en contact avec le fond de l'appareil. Engager les ouvertures en trou de serrure du piédestal sur les deux vis inférieures partiellement enfoncées.
2. Positionner le piédestal vers l'avant de l'appareil et installer les deux autres vis de tôlerie hexagonales. Ne pas visser complètement.
3. Aligner les bords du piédestal pour qu'ils soient en affleurement avec les bords de l'appareil. Bien serrer les quatre vis du piédestal (introduire le bras dans l'ouverture de passage du tiroir).

1. Incliner et remettre debout l'ensemble de la laveuse et sécheuse. Enlever la feuille de carton de protection y compris le film de plastique qui enveloppait la laveuse, les garnitures d'angle et la garniture du sommet.

Achever l'installation

1. Faire glisser l'appareil près de son emplacement final.
2. Exécuter les instructions d'installation fournies avec l'appareil pour terminer l'installation ou la réinstallation de la laveuse ou de la sécheuse (tuyaux d'eau, évents, etc.).
3. Niveler l'appareil d'un côté à l'autre et de l'avant à l'arrière.

NOTE : Veiller à ce que les quatre pieds du piédestal soient fermement en contact avec le sol.

Placer un niveau au sommet de l'appareil. Identifier la section hexagonale de 1/4" au sommet de chaque pied du piédestal. Par l'intérieur du piédestal, visser les pieds vers le haut ou vers le bas avec une clé à cliquet ou une clé plate de 1/4" selon le besoin pour établir un bon aplomb de la laveuse ou de la sécheuse.

1. Lorsque la laveuse/sécheuse est d'aplomb, utiliser une clé plate de 916 " pour fixer les quatre écrous de blocage contre le piédestal. Les écrous de blocage doivent être serrés pour empêcher les vibrations.

1. Aligner le panneau avant avec le piédestal; réaliser l'emboîtement.

Pour un appareil de hauteur 38" (96,5 cm), le bord large devrait être placé au sommet.

Pour un appareil de hauteur 36" (91,4 cm), le bord large devrait être placé en bas.

GARANTIE DES APPAREILS DE BUANDERIE

Avant de faire un appel de service

Si cet appareil de buanderie a été acheté chez Sears, la “Garantie des appareils de buanderie Kenmore®” s'applique (voir les dispositions qui suivent).

Si cet appareil de buanderie a été acheté ailleurs, la “Garantie des appareils de buanderie Whirlpool Corporation” s'applique (voir les dispositions qui suivent). Veuillez avoir votre reçu de vente à disposition lorsque vous appelez Whirlpool Corporation pour un service dans le cadre de la “Garantie des appareils de buanderie Whirlpool Corporation”.

GARANTIE DES APPAREILS DE BUANDERIE KENMORE®

GARANTIE LIMITÉE DE UN AN

Lorsqu'il est installé, utilisé et entretenu conformément à toutes les instructions fournies avec le produit, si cet appareil de buanderie fait défaut par suite d'un vice de matériau ou de fabrication au cours de l'année qui suit la date d'achat, composer le 1-800-4-MY-HOME pour obtenir une réparation gratuite. Si l'appareil de buanderie fonctionne à toute autre fin que l'utilisation familiale privée, la présente garantie ne s'appliquera que pendant 90 jours à partir de la date d'achat.

LA PRÉSENTE GARANTIE COUVRE UNIQUEMENT LES VICES DE MATÉRIAUX ET DE FABRICATION. SEARS NE PRENDRA PAS EN CHARGE :

1. Les pièces courantes qui peuvent s'user suite à une utilisation normale, notamment les filtres, courroies, ampoules et sacs.
2. L'intervention d'un technicien pour montrer à l'utilisateur comment installer, utiliser et entretenir correctement le produit.
3. L'intervention d'un technicien pour nettoyer ou entretenir ce produit.
4. L'endommagement ou les défauts du produit si celui-ci n'est pas installé, utilisé ou entretenu conformément à toutes les instructions fournies avec le produit.
5. L'endommagement ou les défauts du produit résultant d'accident, usage impropre ou abusif ou utilisation autre que pour laquelle il est destiné.
6. L'endommagement ou les défauts du produit causés par l'utilisation de détergents, agents de nettoyage, produits chimiques ou ustensiles autres que ceux recommandés dans toutes les instructions fournies avec le produit.
7. L'endommagement ou les défauts des pièces ou systèmes résultant d'une modification non autorisée faite au produit.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la présente garantie limitée consiste en la réparation prévue ci-dessus. Les garanties implicites, y compris les garanties applicables de qualité marchande et d'aptitude à un usage particulier, sont limitées à un an ou à la plus courte période autorisée par la loi. Sears n'assume aucune responsabilité pour les dommages fortuits ou indirects.

Certains États ou certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects, ou la limitation de la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que cette exclusion ou limitation peut ne pas être applicable dans votre cas.

Cette garantie s'applique seulement lorsque cet appareil de buanderie est utilisé aux États-Unis et au Canada.

Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'un État à l'autre.

Dans l'espace ci-dessous, inscrire les numéros de modèle et de série complets et la date d'achat. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Gardez ces renseignements à disposition pour obtenir plus rapidement assistance ou service lorsque vous communiquez avec Sears au sujet de votre appareil de buanderie.

Numéro de modèle

Numéro de série

Date d'achat

Conservez ces instructions et votre reçu de vente pour référence ultérieure.

Pendant un an à compter de la date d'achat, lorsque ce produit est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool ou Whirlpool Canada (ci-après désignées "Whirlpool") paiera pour les pièces de rechange spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Whirlpool.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier l'installation du produit, montrer à l'utilisateur comment utiliser le produit, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les réparations lorsque le produit est utilisé à des fins autres que l'usage unifamilial normal.
3. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Whirlpool.
4. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.
5. Le ramassage et la livraison. Ce produit est conçu pour être réparé à domicile.
6. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite au produit.
7. Les frais de voyage et de transport pour le service d'un produit dans les régions éloignées.
8. La dépose et la réinstallation de votre produit si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMÉTTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLiquer DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique. Pour le service aux États-Unis, composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777. 6/06

Conservez ce manuel et votre reçu de vente pour référence ultérieure. Pour l'entretien sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre produit pour mieux vous aider à obtenir assistance ou réparation en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand

Adresse

Numéro de téléphone

Numéro de modèle

Numéro de série

Date d'achat

W10043500

KENMORE, KENMORE ELITE, sont des marques de commerce de Sears, Roebuck and Co.

WHIRLPOOL, sont des marques de commerce de Whirpool, U.S.A.

©2006 Whirlpool Corporation. Tous droits réservés
