Caractéristiques	Détails
Type de produit	Réfrigérateur
Capacité totale brute	240 L
Classe énergétique	A+
Dimensions (HxLxP)	1450 x 550 x 600 mm
Poids	50 kg
Système de refroidissement	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs
Fonctionnalités supplémentaires	Éclairage LED, thermostat réglable
Entretien	Dégivrage manuel recommandé
Garantie	2 ans
Consommation énergétique annuelle	250 kWh
Couleur	Blanc
Accessoires inclus	Clayettes en verre, bac à légumes
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - ERD24001W8 ELECTROLUX

Pourquoi mon réfrigérateur ELECTROLUX ERD24001W8 ne refroidit-il pas correctement ?

Vérifiez si le thermostat est réglé à la bonne température. Assurez-vous également que les grilles de ventilation ne sont pas obstruées et que les portes se ferment correctement.

Le réfrigérateur fait beaucoup de bruit, est-ce normal ?

Un certain bruit est normal lors de l'utilisation d'un réfrigérateur, mais si le bruit est excessif, vérifiez si l'appareil est bien nivelé et s'il y a des objets en contact avec le compresseur.

Comment dégivrer mon réfrigérateur ELECTROLUX ERD24001W8 ?

Débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Assurez-vous que la porte est bien fermée et que le réfrigérateur est branché correctement.

Mon réfrigérateur dégage une odeur désagréable, que faire ?

Vérifiez les aliments pour tout produit périmé ou décomposé. Nettoyez l'intérieur avec un mélange d'eau et de vinaigre. Assurez-vous que les bacs de drainage ne sont pas obstrués.

Comment régler la température de mon réfrigérateur ?

Utilisez le panneau de commande pour ajuster le thermostat. La température recommandée pour le réfrigérateur est de 4°C.

Pourquoi la porte du réfrigérateur ne ferme-t-elle pas correctement ?

Vérifiez s'il y a des objets bloquant la porte. Assurez-vous également que le réfrigérateur est de niveau et que les joints de porte ne sont pas endommagés.

Quel est le bon entretien pour mon réfrigérateur ELECTROLUX ERD24001W8 ?

Nettoyez régulièrement l'intérieur et l'extérieur de l'appareil avec un chiffon humide. Dégivrez-le si nécessaire et vérifiez les joints de porte pour assurer leur bon état.

MODE D'EMPLOI ERD24001W8 ELECTROLUX

notice d'utilisation

benutzerinformation

bruksanvisning

bruksanvisning

Réfrigérateur-congélateur

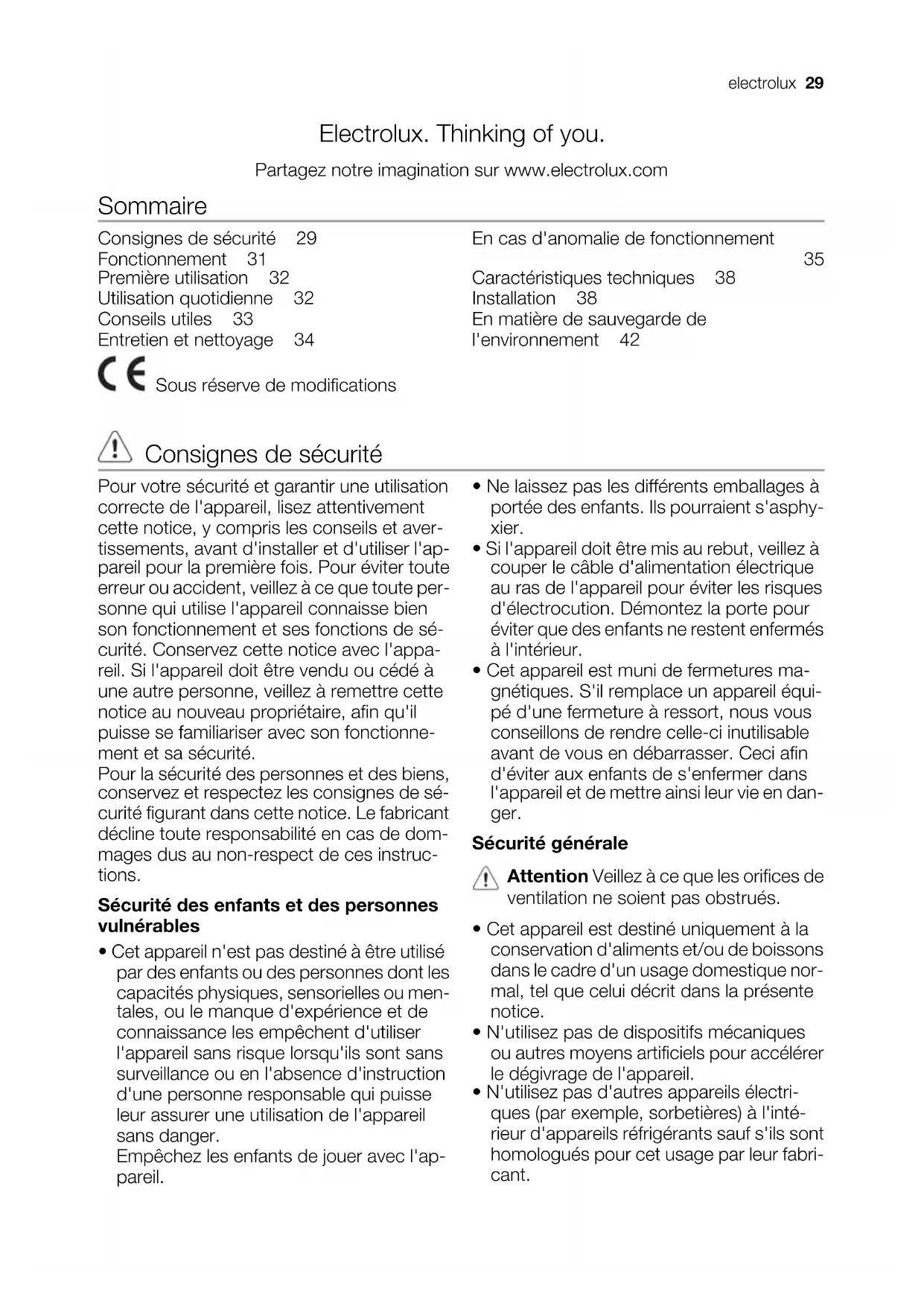

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 29

Fonctionnement 31

Premièreutilisation 32

Utilisation quotidienne 32

Conseils utiles 33

Entretien et nettoyage 34

Sous réserve de modifications

En cas d'anomalie de fonctionnement

35

Caracteristiques techniques 38

Installation 38

En matière de sauvegarde de

I'environnement 42

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et averissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou men-tales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laïsez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Demontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermetures magnetiques. S'il remplace un apparéil équi-pé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger.

Sécurité générale

Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la presente notice.
• N'utilisez pas de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage de l'appareil.

• N'utilisez pas d'autres appareils ELECTriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigerants sauf s'ils sont homologues pour cet usage par leur fabricant.

• N'endommagez pas le circuit de refroidissement.

• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune piece du circuit de refroidissement n'est endomagée.

Si tel est le cas :

• évitez les flammes vives et les sources d'ignition

• aérrez soignement la piece où se trouve l'appareil

• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Unordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.

Avertissement Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien d'entretien/agree ou par un électricien spécialisé.

1. Ne branche pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir acceder à la prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas sur la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur de I'ampoule d'éclairage n'est pas pré-sent 1) pour l'éclairage interieur.

7. Cet apparéil est lourd. Faîtes attention lors de son déplacement.

8. Ne touchez pas les produits congelésSORTANT du concélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.

9. Evitez les expositions prolongées de l'appareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammbables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrêté de l'appareil. 12)
• Un produit décongelé ne doit jamais être recongelé.
• Conserve les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le组成部分 congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels que les batonnets glacés des leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranche-le de la prise de courant. Si la prise électrique n'est pas accessible, coupez le courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour grat ter la couche de givre. Utilisez une spatule en plastique.

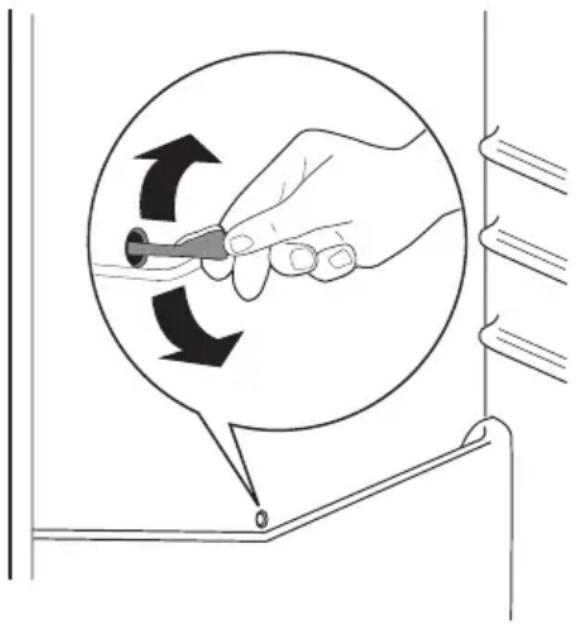

• Contrôlez régulierement l'orifice d'évacuation de l'eau de dégivrage dans le compartment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulée en bas de l'appareil.

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

11) Si le diffuseur est prévu
12) Si I'appareil est sans givre

• Deballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branche pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

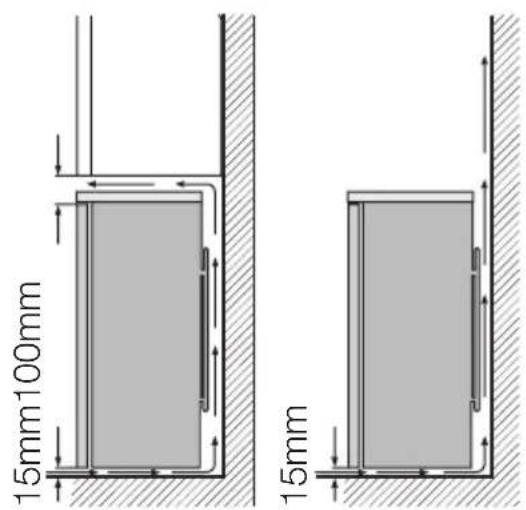

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le comprisseur et le condenseur (risque de brûlure).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 13)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans les sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

PourmettreaI'arrêtI'appareil,tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est régée automatiquement. Pour faire fonctionner l'appareil, précédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

réalisés par un électricien qualifié ou une personne compétente.
- Cet apparéil ne doit être entretenu et réparté que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'iso1ation de donne apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflammables : l' apparéil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détiériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

i Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est regle sur la position de froid maximum, lorsque la températe ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu.

Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiège savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Important N'utilisez pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abimer la finition.

Utilisation quotidienne

Congélation d'aliments frais

Le compartment congestioneur est idéal pour congeler des denrées fraîches et conserver les alimentés surgelés ou congelés pendant longtemps.

Pour congeler des alimentes frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid.

Important Dans ce cas, la température du compartment réfrigerateur peut chuter audressous de 0^ . Si cela se produit, repositionné le thermostat sur un réglage plus chaud.

Conservation des aliments congeles

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartment.

Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section

Caracteristiques techniques, consommez les alimentes décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).

La décongélation

Les alimentés surgelés ou congelés peuvent être décongelés dans le compartment réfrigerateur ou à température ambiente, avant

d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.

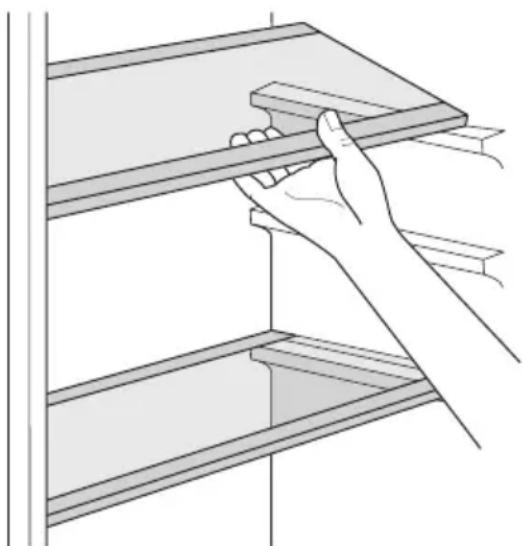

Clayettes amovibles

Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayêtes poussent être placées en fonction des besoins.

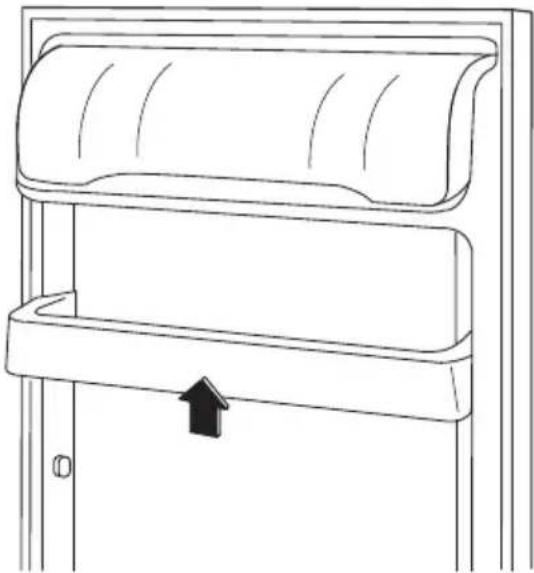

Emplacement des balconnets de la porte

En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour les ajuster,procédez comme suit :

tirez progressivement dans le sens des flèches pour les dégager, puis repositionnézles selon les besoin.

Conseils utiles

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passé dans le circuit d'évaporation peut produit un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.
• Le comprésseur peut produit un ronronnement aigu ou un bruit de pulsation. Ce phénomène est normal.
• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal.
• Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du comprisseur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevé, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compréseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifier la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compréseur et ainsi permettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur
• couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
• placez les alimentents pour que l'air puisse circuler librement autour

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et place-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes foumi(s).

Beurre et fromage : placez-les dans des recipients etanches speciaux ou enveloppezles soigneusement dans des feuilles d'aluminium ou de polyéthylene, pour emmagasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les valeurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvezCongeler par 24 heures est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures.
  Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylene et assurez-vous que les emballages sontétanches;
• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent比较好 et plus longtemps que les aliments gras ;

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

Cet apparéil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonnexe.
• vérifie régulierement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou cables qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec gratoir pour

le sel réduit la durée de conservation des aliments

• la température très BASSE à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés des leur sortie du组成部分 congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelez, vousdezez:

• vous assurer qu'ils ont bien eté conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du concélateur et ne la laisser ouverte que le temps nécessaire.
• une fois décongelés, les alimentés se détiennent rapidement et ne peuvent pas être recongelés.
• respecter la durée de conservation indiquée par le fabricant.

nettoyer l'intérieur de façon à ne pas l'abimer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommendé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement eliminé de l'évaporateur du compartment réfrigerateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrête de l'appareil, au-dessus du compresseur, d'ou elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigerateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Notoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

Dégivrage du congélateur

i Une certaine quantite de givre se forme tous sur les clayettes du congelateur et autour du compartmentement supérieur.

Important Dégivrez le congélateur lorsque l'épaissur de la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.
2. Sortez les denrées congelezes, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
3. Laissez la porte ouverte.
4. Le dégivrage terminé, épongez et séchez bien l'intérieur, et remettez le bouchon.
5. Mettez l'appareil en fonctionnement.
6. Réglez le thermostat pour obtenir plus de froid et faites fonctionner l'appareil pendant deux ou trois heures en utilisant ce réglage.
7. Replacez les produits surgelés ou congelés dans le département.

Important N'utilisez enaucun cas de couteau ou tout autre objet tranchant, d'objet metallique pour gratter la couche de givre, vous risquez de déterminer irrémédiablen l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificial que ces qui sont commandés par le fabricant pour accélérer le dégivrage de votre apparéil. Une élevation de la température des denrées congelezées, pendant la décongélation, peut réduire leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

- débranchez l'appareil

• retirez tous les alimentés
• dégivrez ^14) et nettoyez l'appareil et tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant d'intervenir sur l'appareil, débranchez-le.

Tout problème non mentionné dans le现行 manuel, doit être exclusivement

14) si cela est prévu.

confié à un électricien qualifié ou une personne compétente.

Important Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigerant) sont normaux.

Anomalie Cause possible Remède
L'appareil est bruyant	L'appareil n'est pas stable Vérifiéz	la stabilité (les quatre pieds doivent être en contact avec le sol)
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.	L'appareil est étant. Mettez l'appareil en fonctionnement.
La fiche n'est pas correctement branchée à la prise de courant.	Branchez correctement la fiche à la prise de courant.
Le courant n'arrive pas à l'appa-reil. La prise de courant n'est pas alimentée.	Branchez un autre appareil électri-que à la prise de courant pour voir s'il fonctionne.Faites appel à un électricien quali-fié.
L'ampoule ne fonctionne pas.	L'éclairage est en mode veille Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Rempla-cement de l'ampoule".
Le compresseur fonction-ne en permanence.	La température n'est pas bien ré-gliée.	Sélectionnez une température plus élevée.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La porte a été ouverte tropsoon-vent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop élevé.	Laissez le produit revenir à tempé-rature ambiente avant de le ranger dans le congélateur.
La température ambiente est trop élevé.	Réduisez la température ambiente.
De l'eau s'écoule sur la plaque arrêté du réfrigérateur.	Pendant le dégivrage automatiki-que, le givre fond sur la plaque arrêté.	Ce phénomène est normal.
De l'eau s'écoule dans le réfrigérateur.	L'orifice d'écoulement de l'eau est obstrué.	Nettoyez l'orifice.
Des aliments empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les aliments ne touchent pas la plaque arrêté.
De l'eau coule sur le sol.	L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporatio-tion situé au-dessus du compres-seur.	Fixez le tuyau de sortie de l'eau au plateau d'évaporation.
La température à l'inté-rieur de l'appareil est trop BASSE.	Le thermostat n'est pas bien ré-glé.	Sélectionnez une température plus élevée.
La température à l'inté-rieur de l'appareil est trop élevée.	Le thermostat n'est pas bien ré-glé.	Sélectionnez une température plus BASse.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La température du produit est trop élevé.	Laissez le produit revenir à tempé-rature ambiente avant de le ranger dans le conge\Lateur.
Trop de produits ont été intro-duits simultanément.	Introduisez moins de produits en même temps.
La température du com-partiment réfrigérateur est trop élevé.	L'air froid ne circule pas dans l'appareil.	Assurez-vous que l'air froid circule dans l'appareil.
La température du con-gélateur est trop élevé.	Les produits sont trop premes les uns des autres.	Stockez les produits de façon à permettre la circulation de l'air froid.
Il y a trop de givre. Les alimentés ne sont pas bien emballés.	Enveloppez les alimentés correctement.
	La porten'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
Le thermostat n'est pas bien ré-glé.	Sélectionnez une température plus élevé.

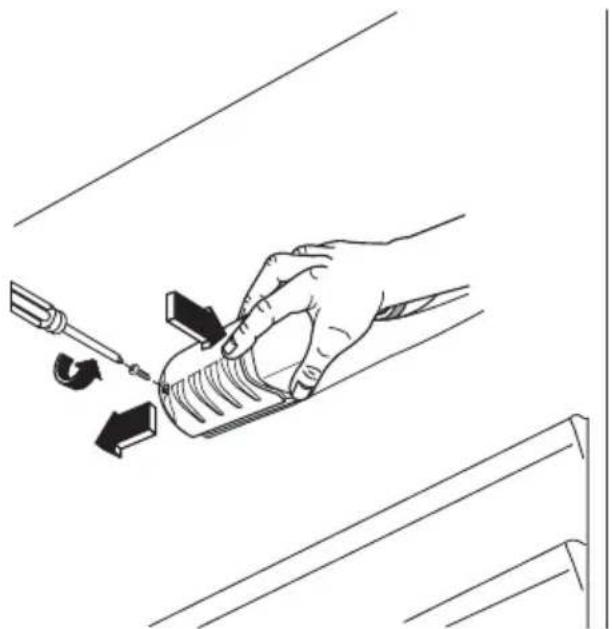

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.
2. Retirez la vis du diffuseur.
3. Retirez le diffuseur (voir l'illustration).
4. Remplacez l'ampoule par un modelesemblable de meme puissance (la pusis-sance maximale est indiquee sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoules allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints defec-tueux. Contactez le Service Apre-s-vente.

Caracteristiques techniques

Dimensions
Hauteur 1404 mm
Largeur 545 mm
Profondeur 604 mm
Autonomie de fonctionnement 19 h

Les informations techniques se trouvent sur la plaque signalétique sur la paroi interieure

gauche de l'appareil et sur I'etiquette energetique.

Installation

Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez tire attentivement les "Consignes de sécurité" avant d'instructor l'appareil.

Emplacement

Installez cet apparéil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climati-que	Température ambiente
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

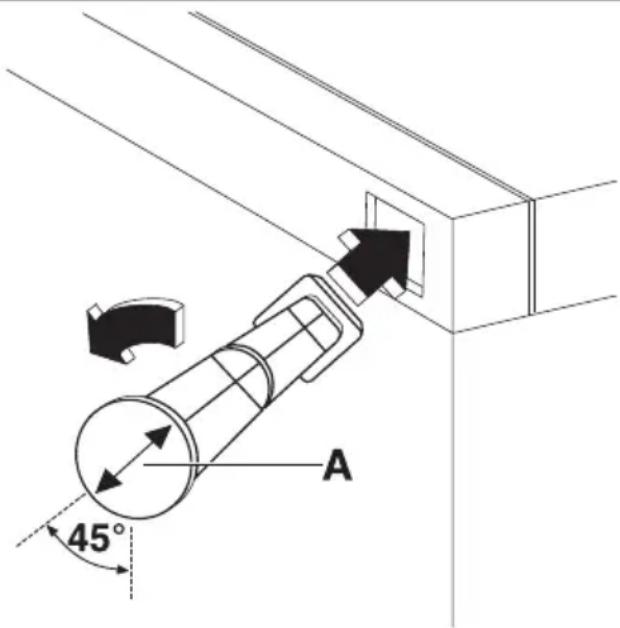

Entretoises arriere

Le sachet avec la documentation contient deux entreprises, qui doivent être mises en place comme le montre l'illustration.

1. Introduisez les entreprises dans les orifices. Veillez à ce que la flèche (A) se trouve dans la position illustrée sur la photo.

1. Tournez les entreprises de 45^ dans le sens inverse d'une aiguille d'une montre jusqu'à ce qu'elles se bloquent.

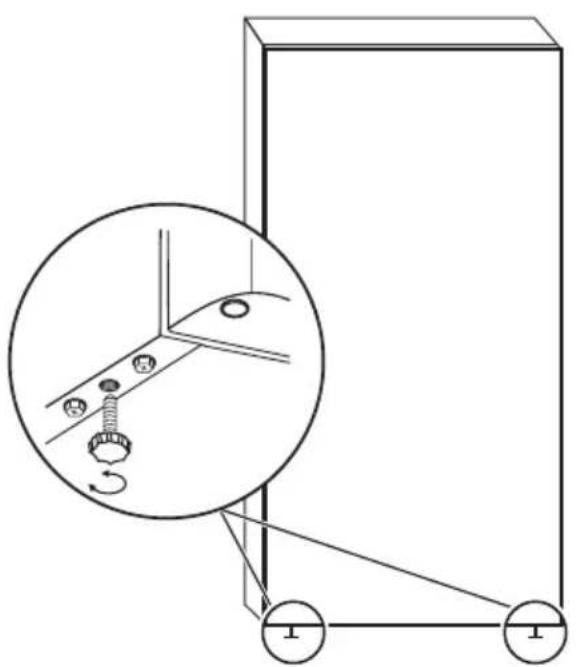

Mise à niveau

Lors de la mise en place de l'appareil, assurez-vous qu'il soit positionné de façon plane. Servez-vous des deux pieds réglables se trouvant à l'avant de l'appareil.

Emplacement

L'appareil doit être installé àonne distance de toute source de chaleur telle que les radiateurs,chauffe-eau,lumière directe du soleil etc.Assurez-vous que I'air circule librement aI'arriere de I'appareil. Pour garantir un rendement optimum si I'appareil est installesous un element suspendu,la distance entre le haut de I'armoire et I'element suspendudoit etre 100 mm minimum.Si possible, evitez de placer l'appareil sous des elements suspendus.La mise a niveau se fait a I'aide d'un ou de plusieurs pieds reglables a la base de I'armoire.

Si l'armoire est place dans un angle et le côte avec les charnières est face au mur, la distance entre le mur et l'armoire doit être de 10 mm minimum afin de permettre à la porte de s'ouvrir suffisamment pour pouvoir sortir les clayettes.

Avertissement L'appareil doit pouvoir etre débranché à tout moment ; Il est donc nécessaire que la prise murale reste accessible après l'installation.

Réversibilité de la porte

Important Pour effectuer les opérations suivantes, il est suggéré de se faire aider par une autre personne pour maintainir fermement les portes de l'appareil pendant les opérations.

Pour changer le sens d'ouverture de la porte, suivez les étapes suivantes :

1. Retirez la fiche de la prise de courant.

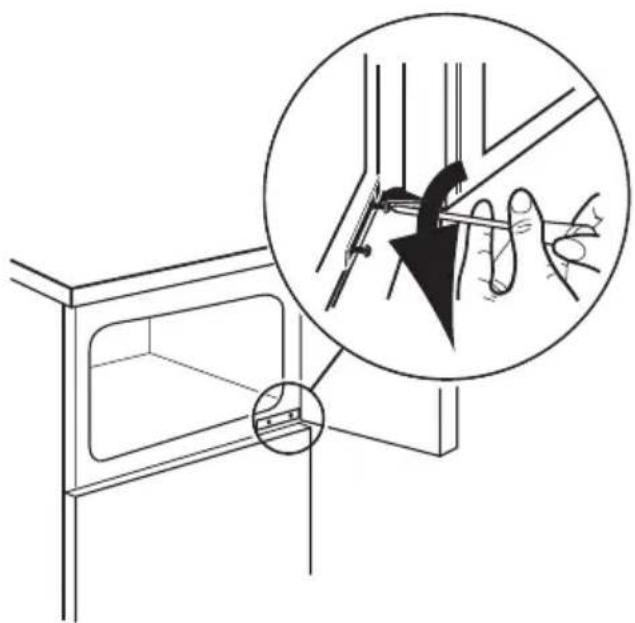

2. Ouvrez la porte du congelateur. Desserre la charnière.

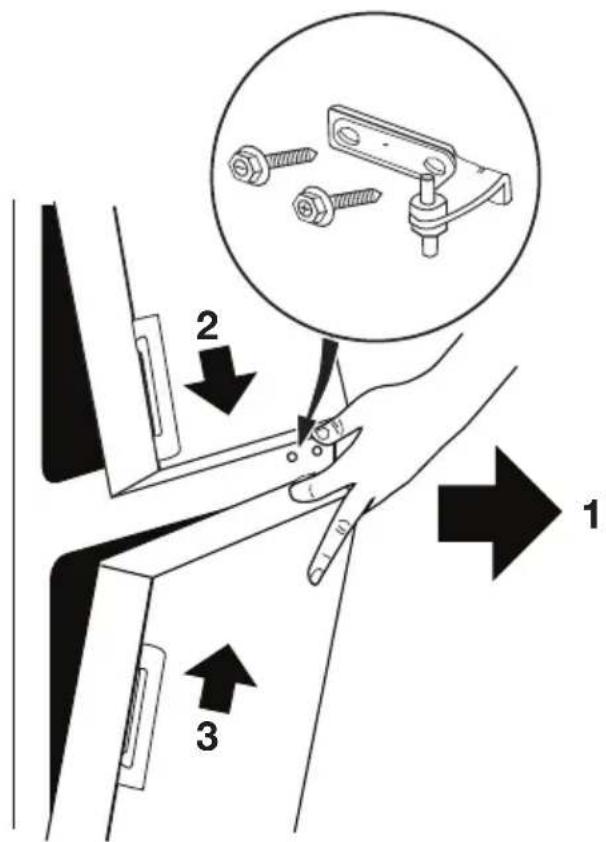

1. Déposez les portes en les tirant légèrement et retirez la charnière.

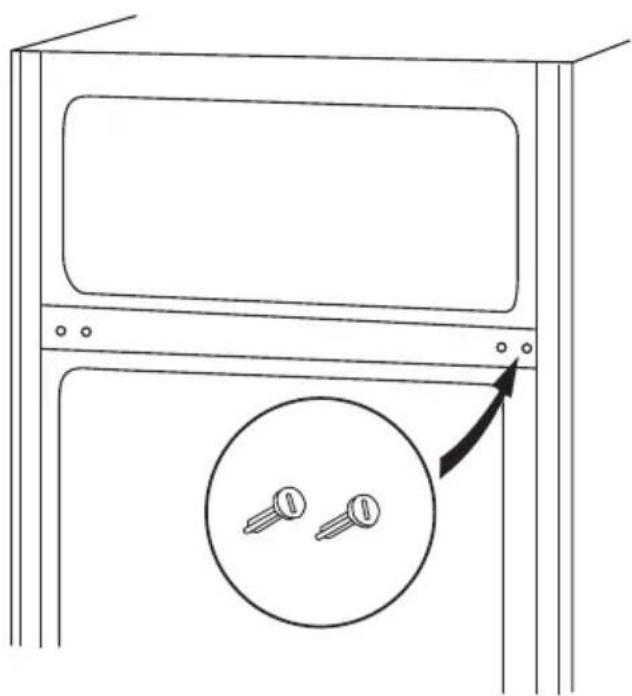

4. Retirez les caches des orifices de l'autre côté.

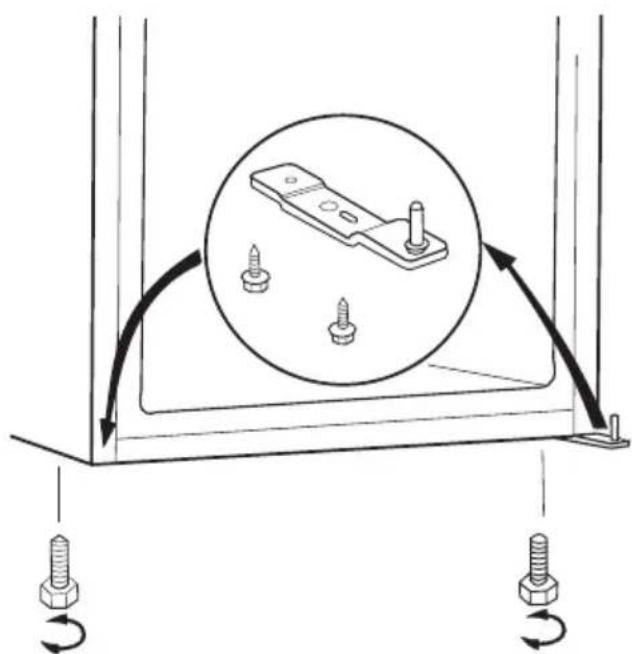

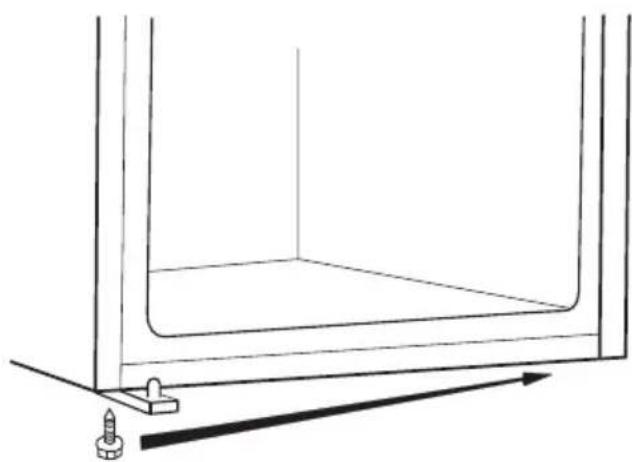

5. Dévissez les deux pieds réglibres et les vis de la charnière de la porte inférieure. Déposez la charnière de la porte inférieure et montez-la de l'autre côté.

6. Dévissez la vis latérale inférieure et montez-la de l'autre côté.

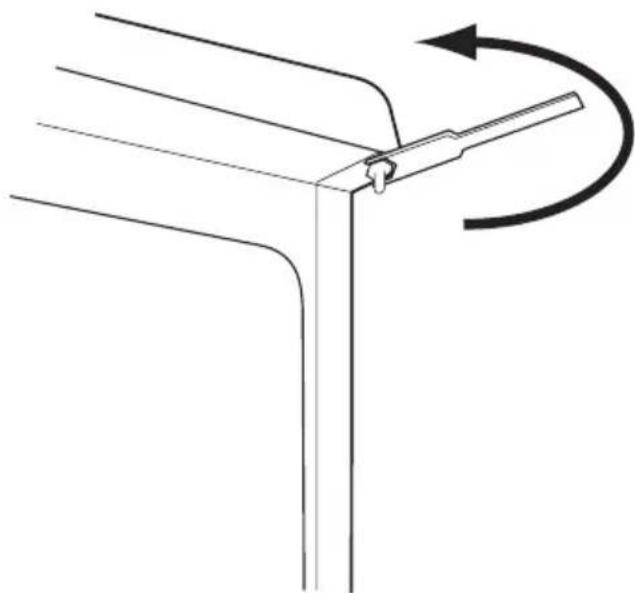

7. Devissez le pivot d'arrêt supérieur de la porte.

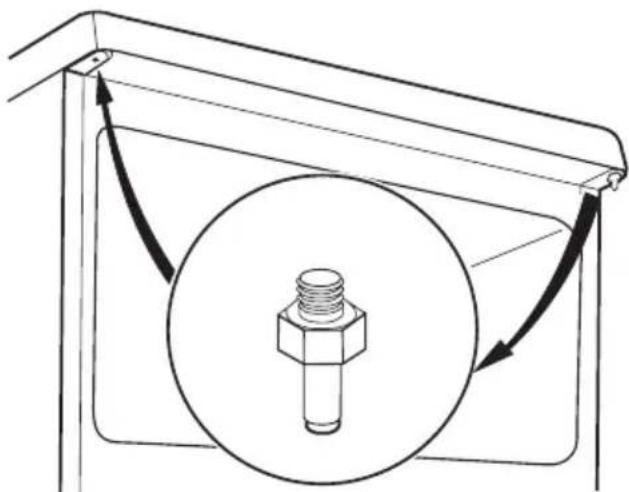

1. Vissez le pivot de l'autre cotoe.

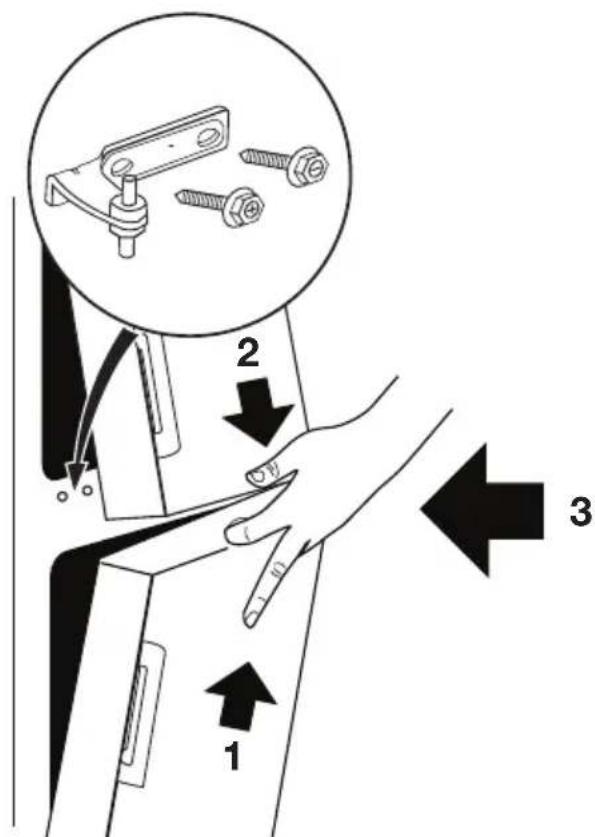

1. Enfilez les portes dans les pivots et installez-les. Installez la charnière.

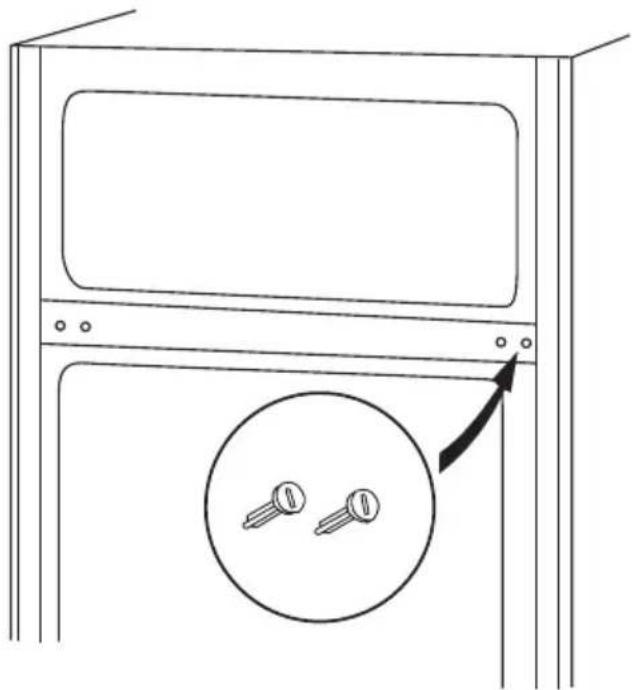

1. De l'autre côté, installez les caches d'orifice fournis dans le sachet d'accessoires.

1. Serrez la charnière. Veillez à ce que les portes soient alignées.
2. Déposez et installez la poignée ^15) de l'autre côté.
3. Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins et branchez-le ensuite à la prise de courant.

Vérifiez une dernière fois que :

• Toutes les vis sont serrées.
• La porte ouvre et ferme correctement.

Si la température ambiente est BASSE (en hiver, par exemple), il se peut que le joint n'adhere pas parfaitement. Dans ce cas, attendez que le joint reprene sa taille naturelle.

Si vous ne pouze pas effectuer personnellement les opérations décrites ci-dessus, contactez le S.A.V. le plus proche. Un technicien du S.A.V. inversera le sens d'ouverture de la porte à vos frais.

Branchementélectrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformé

15) siILA est prevu

ment aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet apparéil est conforme aux directives communautaires.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procedant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons

l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Satta pa kylen/frysen

Satt i stickkontakten i eluttaget.

Vouss pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.electrolux.be

www.electrolux.lu
