BEDIENUNGSANLEITUNG ERD24001W8 ELECTROLUX

Kuhl-/Gefrierkombination

Kombiskap

Kyl-Frys

Technische gegevens 10

Montage 11

Het milieu 14

Wijzigingen

Bananen, aardappelen, uien en knoflook, indien nicht verpakt, mogen nicht in de koelkast bewaard worden.

Mehr zu unserem Denken finden Sie unter www.electrolux.com

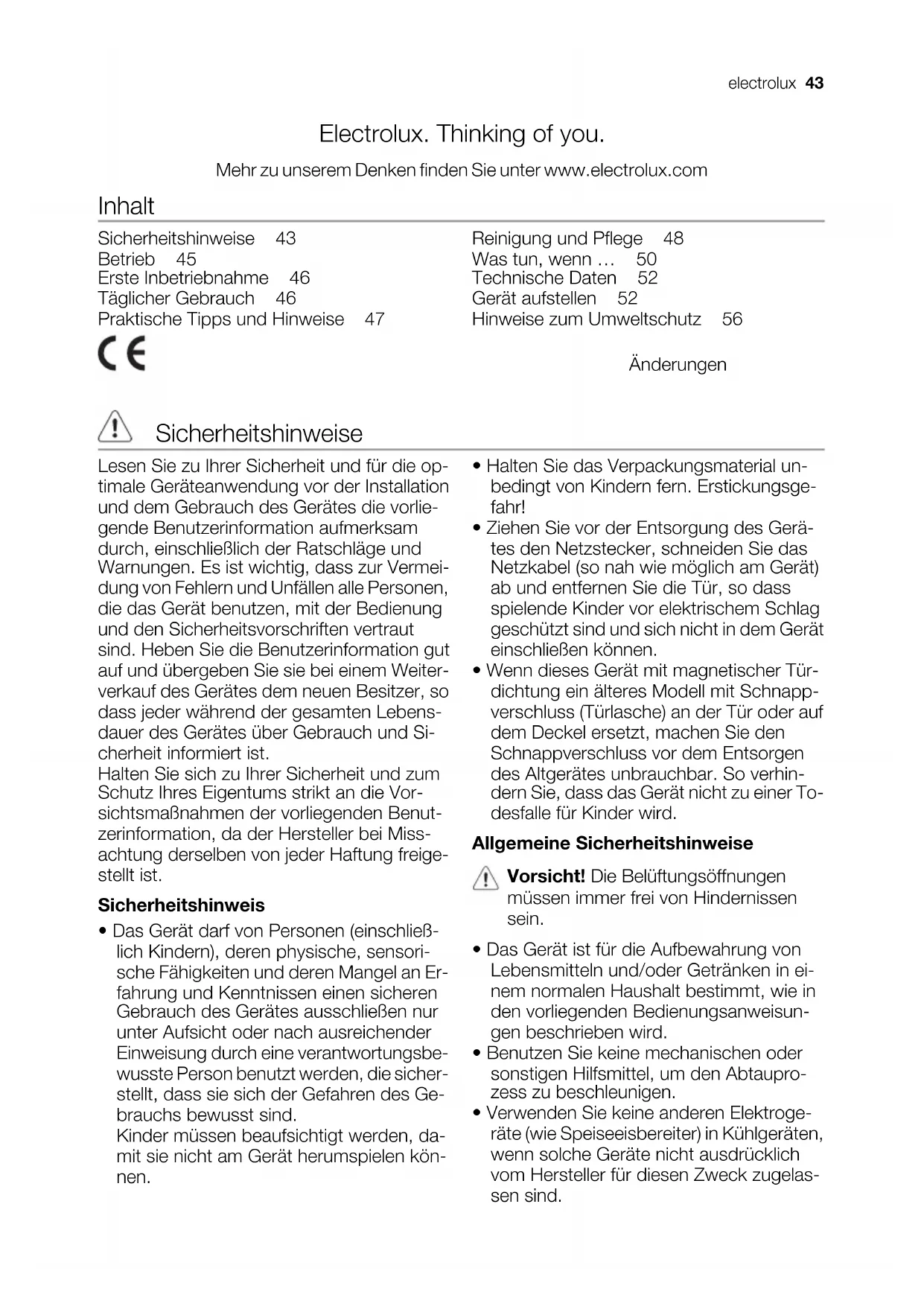

Inhalt

Sicherheitshinweise 43

Betrieb 45

Erste Inbetriebnahme 46

Täglicher Gebrauch 46

Praktische Tipps und Hinweise 47

Reinigung und Pflege 48

Was tun, wenn ... 50

Technische Daten 52

Gerat aufstellen 52

Hinweise zum Umweltschutz 56

Änderungen

Sicherheitshinweise

Lesen Sie zu ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfälle allen Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigesellt ist.

Sicherheitshinweis

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder mussen beaufsichtigt werden, damit sie nicht am Gerät herumspielen konnen.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfern den Sie die Tur, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließlich konnen.
• Wenn these Gerät mit magnetischer Türdlichtung ein ätheres Modell mit Schnapp-verschluss (Tülasche) an der Tur oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgendes Altgerätes unbrauchbar. So verhinder Sie, dass das Gerät nicht zu einer To-desfalle für Kinder wird.

Allgemeine Sicherheitschinweise

Vorsicht! Die Beluftungsöffnungen müssen immer frei von Hindernissen sein.

• Das Gerät ist für die Aufbewährung von Lebensmitteln und/oder Geträken in einem normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jederlich leicht entflammbar ist.

Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

• offene Flammen und Zündfunken vermeiden

• den Raum, in dem das Gerät installiert ist, gut lüften

• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlagen führen.

! Warnung! Elektrische Bauteile (Netzka-bel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer kompetenten Fachkraft ausgewechselt werden.

1. Das Netzkabelarf nichtverlangert werden.
2. Vergewissem Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhützt und kann einen Brand verursachen.
3. Vergewissem Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung, 16) Innenbeuch-tung vorgesehen ist.

7. Dieses Gerät ist schwer. Vorsicht beim Transport.

8. Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da this zu Hautverletzungen oder Kälteverbrennungen führen kann.
9. Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

16) wenn eine Abdeckung der
17) No-Frost-Geräte

Täglicher Gebrauch

• Stellen Sie keine bereits Töpfe auf die Kunststoffe des Gerätes.
• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Legen Sie Lebensmittel nicht direkt vorden Luftauslass auf der Rückwand. 17)
• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.
• Abgepackte Tiefkuhlkost immer entsprechend den Herstellerangaben aufbewahren.
  Die Lagerempfehlungen des Geräteherstellers sollen den strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschafer.
• Kontrolieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls notig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an.

Inbetriebnahme

Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnittte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Handler, bei dem Sie es erworben haben. Bewahren Sie in dieser Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

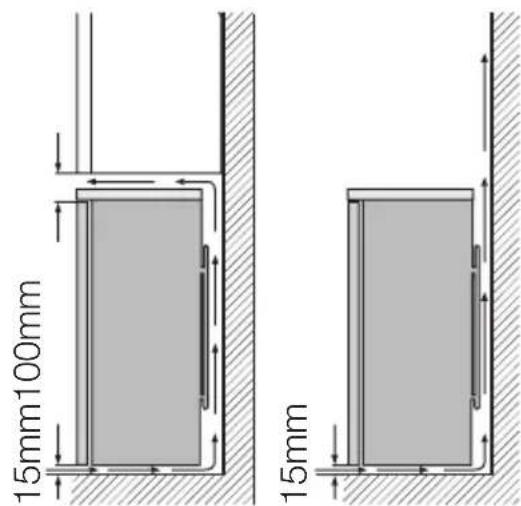

• Ausreichenden Freiraum zur Luftzirkulatior um das Gerät lassen; anderenfallsbesteht Überhitzungsgefahr. Halten Sie sichfür die Beluftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von freißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerät darf nicht in der Höhe von Heizkörpern oder Kochern installiert werden.
• Vergewissem Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 18)

Betrieb

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteck-dose.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

Temperaturregelung

Die Temperatur wird automatisch geregelt. Bedieren Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen.
• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kuhlung zu erreichen.

i eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

18) Falls ein Wasseranschluss erforderlich ist

Kundendienst

• Soltte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthalt im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerätarf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthalt entszündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Höhe des Wärmetauschers. Die Materialien, die bei der Herstellung deses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycliert werden.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur
• von der Häufigkeit der Türoeffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.

Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, diese aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommt. In diesen Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglich und damit auch einen niedrigeren Energieverbrauch.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betriebnehmen, be-seitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Täglicher Gebrauch

Einfrierten frischer Lebensmittel

Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tieffgefrorenen Lebensmitteln für einen längeren Zeitraum.

Für das Einfrierten frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erforderlich.

Möchten Sie den Gefriervorgang beschleunigen, drehen Sieitte den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kuhlung zu erreichen.

Wichtig! In diesen Fall kann die Temperatur im Kühlschrank unter 0^ fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmere Einstellung.

Lagerung gefroreiner Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den hohenen Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewonnen Abtauen, dann mussen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel konnen vor der Verwendung je nach der zur Verfugung stehenden Zeit im Kuhlschrank oder bei Raumtemperatur aufgetaat werden. Kleinere Gefriergutteile konnen unter Umstanden)sagar direkt aus dem Gefrierschrank entnommen und anschlieBend sofort gekocht oder gegart werden: in thisem Fall

Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

duert der Garvorgang allerdings etwas länger.

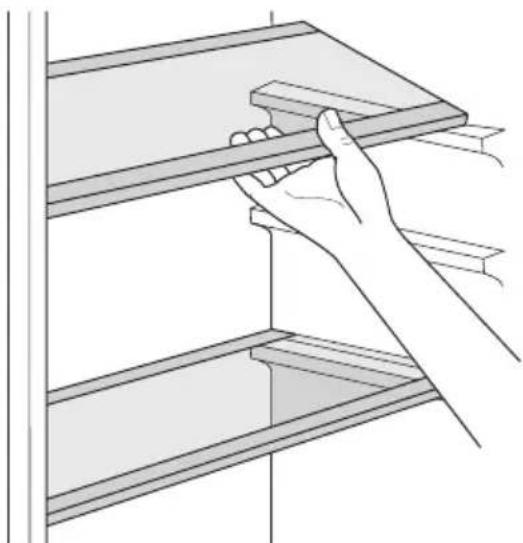

Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschiedene Möglichkeit für das Einsetzen der Ablagen bieten.

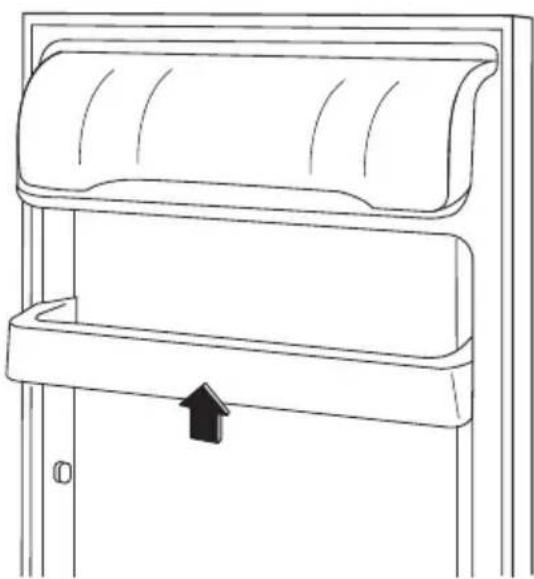

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen Sie das Lagern verschieten großer Lebensmittelpackungen.

Bitte erhnen Sie die Einstellungen wie folgt vor:

ziehen Sie den Einsatz langsam in Richtung der Pfeile soweit hersaus, bis er ganz aus der Führung ist, und setzen Sie ihn dann nach Wunsch wieder ein.

Praktische Tipps und Hinweise

Normale Betriebsergebnisse

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu horen, wenn das Kältemittel durch die Leitungen gespumpt wird. Das ist normal.
• Bei eingeschaltetem Kompressor wird das Kältemittel umgewätzt und Sie horen ein Surren und ein pulsierendes Gerausch vom Kompressor. Das ist normal.
  Die thermische Ausdehnung kann ein plötzliches Krachen verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.
• Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers zu horen. Das ist normal.

Energiespartipps

• Offnen Sie die Tur nicht zu halten, und lassen Sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reifoder Eisbildung am Verdampfer kommt. Stellen Sie in dieser Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch erhögt.

Hinweise für die Kuhlung frischer Lebensmittel

So erzielen Sie Beste Ergebnisse:

• legen Sieitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank
  decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonderss wenn diese stark riechen
• legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann

Hinweise für die Kuhlung

Tipps:

Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tuten und legen Sie diese auf die Glasablage über der Gemüseschublade.

Bitte lagern Sie Fleisch aus Sicherheitsgrunden nur einen oder maximal zwei Tage auf diese Weise.

Gekochtete Lebensmittel, kalte Gerichte usw.:\ diese können abgedeckt auf eine Ablage gelegt werden.

Obst und Gemüse:itte waschen Sie Obst und Gemüse grundlich und legen Sie es in die speziell darauf vorgesehene(n) Schublade(n).

Butter und Käse: diese sollen stets in speziellen luftdachten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittellechte Tuten eingepackt werden, um so we

nig Luft wie möglich in der Verpackung zu haben.

Milchflaschen:itte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tur auf.

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollenn nicht im Kuhlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt.

Hinweise zum Einfrierten

Im Folgenden finden Sie eine wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. Ist auf dem Typsvild angegeben;
• der Gefriervorgang tauert 24 Stunden. Legen Sie während dieser Zeitaums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;
• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr larger Qualität ein;
• teilen Sie die Lebensmittel in keinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;
• die einzufrierenden Lebensmittelportionen sollenn stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so weniger Luft wie möglich in der Verpackung zu haben;
  achten Sie beim Hineinlegen von frischen, noch ungeborenen Lebensmitteln darauf,

Reinigung und Pflege

Vorsicht! Ziehen Sieitte vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthalt Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kätemittel dürfen dazu nur durch vom Hersteller autorisiertes Fachpersonal ausgeführrt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutraleife.

dassiehekeinenKontaktmitGefriergut
bekommen,da desessonstantauen
kann;

• weniger fetthaltige Lebensmittel lassen sich better lagern als fetthaltigere; Salz verkurzt die Lagerzeit von Lebensmitteln im Gefrierfach;
• werden Gefrierwurfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;
• Es empfeht sich, das Einfrierdatum auf jeder einzeln Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

Hinweise zur Lagerung gefroreiner Produkte

So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sichgerecht gelagert wurden;
  achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in ihren Gefrierschrank zu bringen;
• öffnen Sie die Tur nicht zu halten, und lassen Sie diese nicht länger offen als unbedingt notwendig.
• Abgetaute Lebensmittel verderben sehr Schnell und eignen sich nicht für ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkuhl-kostverpackung sollte nicht übersritten werden.

• Prufen und saubern Sie die Turdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfällig ab.

Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschiben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parlümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Inneraums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Wichtig!itte achten Sie darauf,das Kuhlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Kuchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen konnen. Aus thisem Grund ist es empfehlenswert, das Gerät au-ßenur mit warmem Wasser und etwas flüssigem Tellerspulmittel zu reinigen.

SchlieBen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

Abtauen des Kühlschranks

Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks halten. Das Tauwasser lauft durch eine Rinnene in einen speziellen Behalter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft.

Reinigen Sie deshalb regelmäßig die Abfluss-öffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfliebt und auf die gelagerten Lebensmittel tropf. Benutzen Sie dazuitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.

Abtauen des Gefrierschranks

i Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs wird sich stets etwas Reif bilden.

Wichtig! Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat.

Entfernen Sie den Reif wie nachstehend er-lautert:

1. Schalten Sie das Gerät aus.
2. Nehmen Sie das gesamte Gefriergut heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.
3. Lassen Sie die Tur offen.
4. Ist das Geräteinnere vollständig abgetaut, trocken Sie die nassen Oberflächen gründlich ab und setzen Sie den Stopfen wieder ein.
5. Schalten Sie das Gerät ein.
6. Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal möglichke Kuhlung zu erreichen, und lassen Sie das Gerät zwei bis drei Stunden mit dieser Einstellung laufen.
7. Legen Sie die ausgelagerten Lebensmittel wieder in das Fach hinein.

Wichtig! Verwenden Sieitte niemals scharfe Gegenstände zum Entfernen von Reif und Eis vom Verdampfer, da dieser dadurch beschadigt werden konnte. Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Geräteherstellers. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkurzen.

Stillstandzeiten

Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netzversorgung
  entnehmen Sie alle Lebensmittel
  tauen Sie das Gerät ab, Reinigen Sie das Gerät und alle Zubehörteile
• lessen Sie die Türen offen/angeleht, um das Entstehen unangenehmer Gerüche zu vermeiden.

Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen setzen, bitten Sie{jemanden, gelegentlich die Temperatur zu prufen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.

Was tun, wenn ...

Warning! Ziehen Sie vor der

Fehlersuche immer den Netzstecker aus der Steckdose.

Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, daß nur von einem qualifizierten

Elektriker oder einer kompetenten Person durchgeführt werden.

Wichtig! Wahrend das Gerät in Betrieb ist, entstehen bestimmte Gerausche (Kompressor und Kühlkreislauf).

Störung Mögliche	Ursache Abhilfe
Das Gerät ist zu laut	Unebenheiten im Boden sind durch Unterlegen nicht ausgegli-chen worden	Kontrollieren Sie, ob eventuelle Un-ekenheiten der Standfläche kor-rekt ausgegliedchen wurden, so dass alle vier Fuß fest auf dem Boden stehen
Das Gerät faktioniert nicht. Die Lampe faktio-niert nicht.	Das Gerät ist abgeschaltet. Schalten	Sie das Gerät ein.
Der Netzstecker steckt nicht rich-tig in der Steckdose.		Stcken Sie den Netzstecker rich-tig in die Steckdose.
Das Gerät besteht尽可能	Strom. Es liegt keine Spannung an der Netzsteckdose an.	Testen Sieitte, ob ein anderes Gerät an dieser Steckdose funkti-oniert. Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker.
Die Lampe faktioniert nicht.	Die Lampe ist im Standby-Modus.	Öffnen und schließen Sie die Tür.
Die Lampe ist defekt. Siehe hierzu "Austauschen der Lampe".		Lampe".
Der Kompressor arbeitet ständig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine höhere Temperatur ein.
Die Tür ist nicht richtig geschlos-sen.		Siehe hierzu "Schließen der Tür".
	Die Tür wurde zu früig geöffnet.	Lassen Sie die Tür nicht länger als unbedingt erforderlich offen.
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.		Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevorsie in das Geräststellen.
	Die Raumtemperatur ist zu hoch.	Senken Sie die Raumtemperatur.
Wasser fließt an der Rückwand des Kühlschrankshinunter.	Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühlschrankshinunter.	Das ist normal.
Wasser fließt in den Kühlschrank.	Der Wasserabflusskanal ist ver-stopft.	Reinigen Sie den Ablauf.
Die eingelagerten Lebensmittelverhindern, dass das Wasservum Kollektor fließt.		Stellen Sie safer, dass die Lebensmittel nicht die Rückwand be-rühren.
Wasser fließt auf den Boden.	Der Tauwasserablauf lauft nicht in die Verdampferschale über dem Kompressor.	Befestigen Sie den Tauwasserablauf an der Verdampferschale.
Die Temperatur im Gerät ist zu niedrig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät ist zu hoch.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine niedrigere Tempe-ratur ein.
Die Tür ist nicht richtig geschlos-sen.		Siehe hierzu "Schließen der Tür".
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.		Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevorsie in das Geräststellen.
Es wurden zu weitere Lebensmittel auf einem eingelegt.		Legen Sie weniger Lebensmittel auf einem ein.
Die Temperatur im Kühlschrank ist zu hoch.	Die Kaltluft kann nicht im Gerätsirkulieren.	Stellen Sie safer, dass die Kaltluft im Gerätsirkulieren kann.
Die Temperatur im Ge-frierraum ist zu hoch.	Die einzufrierenden Packungen liegen zu dicht aneinander.	Stellen Sie safer, dass die Kaltluft im Gerätsirkuliert und die Lebens-mittel dies nicht verhindern.
Es bildet sich zu viel Reif oder Eis.	Die Lebensmittel sind nicht richtig verpackt.	Verpacken Sie die Lebensmittel richtig.
Die Tür ist nicht richtig geschlos-sen.		Siehe hierzu "Schließen der Tür".
Die Temperatur ist nicht richtig eingestellt.		Stellen Sie eine höhere Temperatur ein.

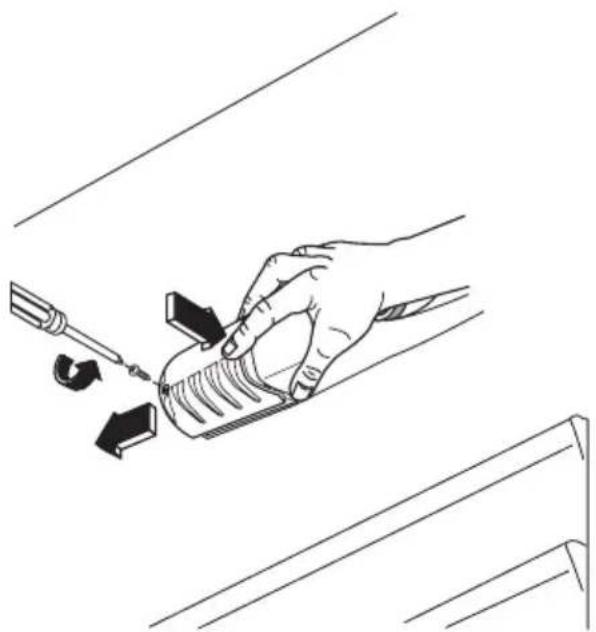

Ersetzen der Lampe

1. Trennen Sie den Netzstecker von der Netzversorgung.
2. Losen Sie die Schraube an der Lampenabdeckung.
3. Nehmen Sie die Lampenabdeckung ab (siehe hierzu die Abbildung).
4. Ersetzen Sie die alte Lampe durch eine Lampe der gleichen Leistung (die maxi

mal erlaubte Leistung steht auf der Lampenabdeckung).

1. Bringen Sie die Lampenabdeckung an.
2. Ziehen Sie die Schraube an der Lampenabdeckung fest.
3. Stecken Sie den Netzstecker in die Steckdose.
4. Tur öffnen. Prufen Sie, dass die Lampe brennt.

Schlieben Sie dieTür

1. Reinigen Sie die Turdichtungen.
2. Stellen Sie die Tur nach Bedarf ein. Siehe hierzu "Gerät aufstellen".
3. Ersetzen Sie die defekten Turdichtungen, falls erforderlich. Kontaktieren Sie den Kundendienst.

Technische Daten

Abmessungen
Höhe 1404 mm
Breite 545 mm
Tiefe 604 mm
Ausflidauer 19 h

Die technischen Informationen befinden sich auf dem Typschildinnen links im Gerät sowie auf der Energieplakette.

Gerät aufstellen

Lesen Sieitte die "Sicherheitshinweise" sorgfaltig vor der Aufstellung des Gerats durch, um Gefahren fur Sie selbst zu vermeiden und einen korrekten Betrieb des Gerats zu gewährleisten.

Aufstellung

Installieren Sie these Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typ-schild des Geräts angegeben ist:

Klima-klasse	Umgebungstemperatur
SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

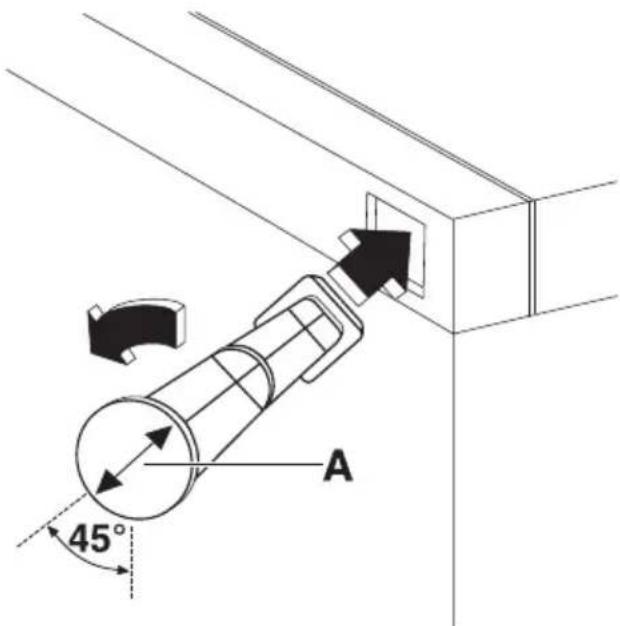

Distanzstücke hinten

In der Dokumenttasche befinden sich zwei Distanzstücke, die wie in der Abbildung gezeigt angebracht werden müssen.

1. Setzen Sie die Distanzstücke in die Öffnungen ein. Stellen Sie safer, dass der Pfeil (A) wie in der Abbildung gezeigt ausgerichtet ist.

2. Drehen Sie die Distanzstücke um 45^ , bissie einrasten.

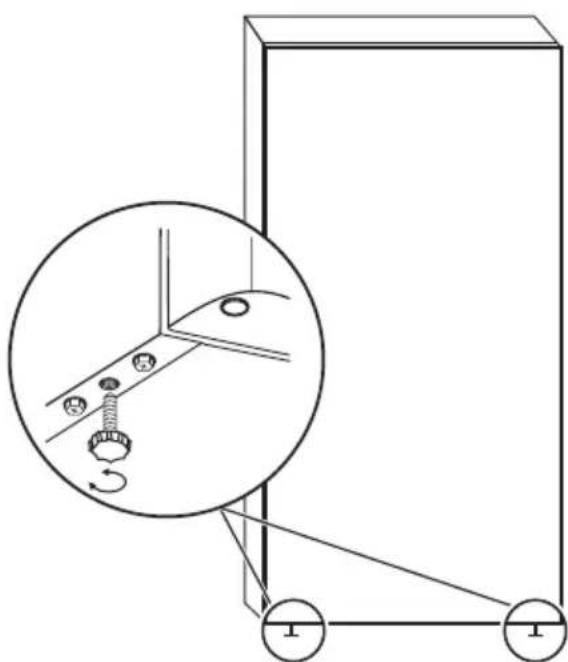

Ausbunden

Bei der Aufstellung des Gerätes muss these waagerecht ausgerichtet werden. Dies lasst sich mit zwei Schraubführten am vorderen Sockel des Gerätes erreichen.

Standort

Das Gerät sollte möglichst welt entfernt von Wärmequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Sicherstellen, dass die Luft frei auf der Rückseite des Gerätes zirkulieren kann. Damit das Gerät die optimale Leistung bringen kann, wenn es unter einer überhängenden

Wand installiert wird, sollte der Mindestabstand zwischen der Geräte Oberseite und der Wand mindestens 100mm betragen. Allerdings sollen die Aufstellung des Gerätes unter einer überhängenden Wand nach Möglichkeit vermieden werden. Die korrekte waage-rechte Ausrichtung des Gerätes kann mit Hilfe eines oder mehrerer Schraubfuße am Sockel des Gerätes erfolgen.

Wird das Gerät in einer Ecke aufgestellt, und zeigt die Scharnierseite darauf zur Wand, so muss der Abstand zwischen Wand und Gerät mindestens 10 mm betragen, damit die Tur zum Herausnahmen der Ablagen geöffnet werden kann.

Warning! Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die SteckdoseDMAzuganglich bleiben.

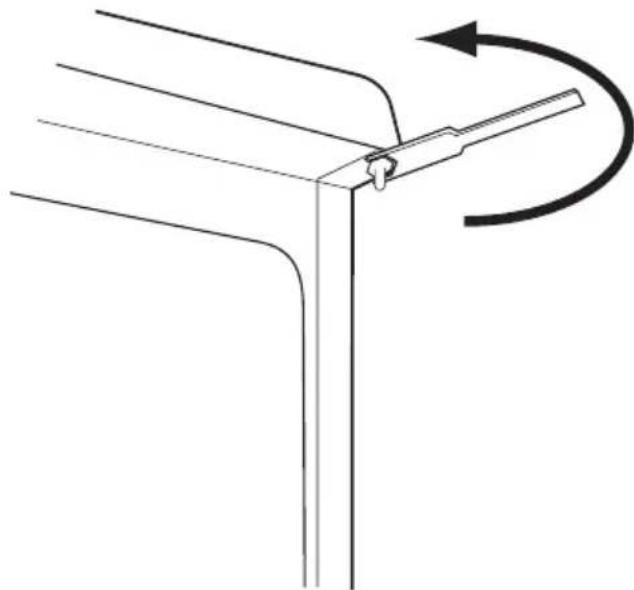

Wechsel des Turanschlags

Wichtig! Die nachfolgend beschriebenen Tätigkeiten sollen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Turen zu vermeiden.

Beim Wechsel des Turanschlags muss wie folgt vorgegangen werden:

1. Den Stecker aus der Steckdoseziehen.
2. Öffnen Sie die Tur des Gerätes. Lösen Sie das Scharnier.

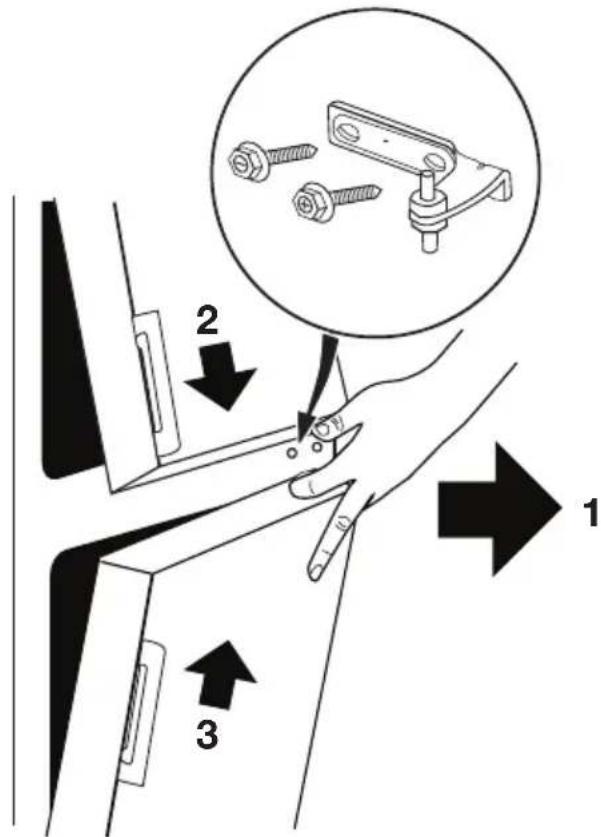

3. Bauen Sie die Türen ab, indem Sie vorsichtig daranziehen und das Scharnier entfernen.

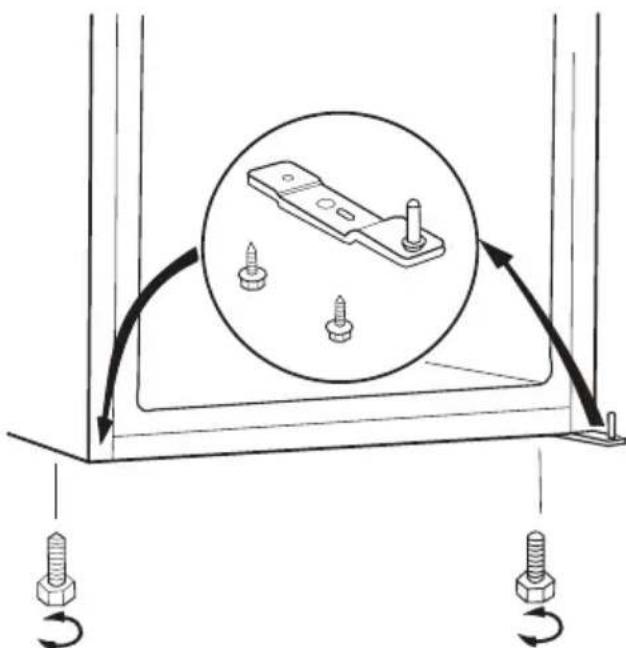

5. Losen Sie beiden Schraubfübe und die Schrauben am unteren Turscharnier. Bauen Sie das andere Turscharnier ab und bauen Sie diesen auf der gegenüber liegenden Seite ein.

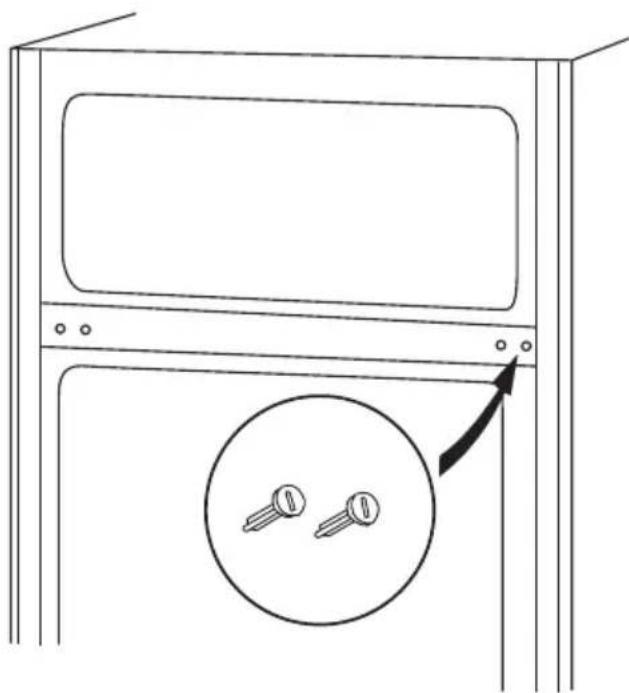

4. Entfernen Sie auf der gegenüber liegenden Seite die Abdeckungen der Bohrungen.

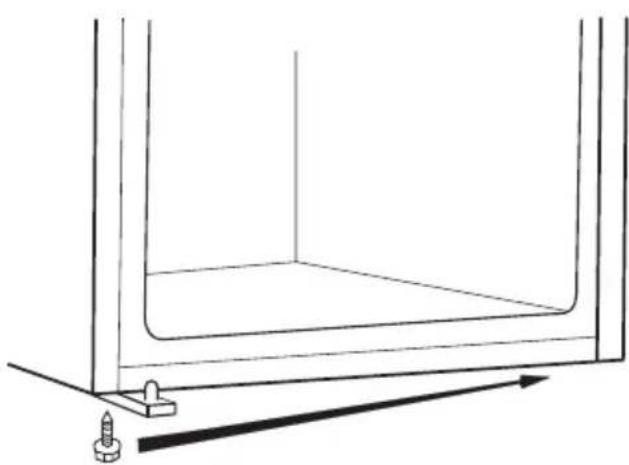

6. Losen Sie die unterseitliche äußere Schraube, setzen Sie diese auf der gegenüber liegenden Seite ein und ziehen Sie sie fest.

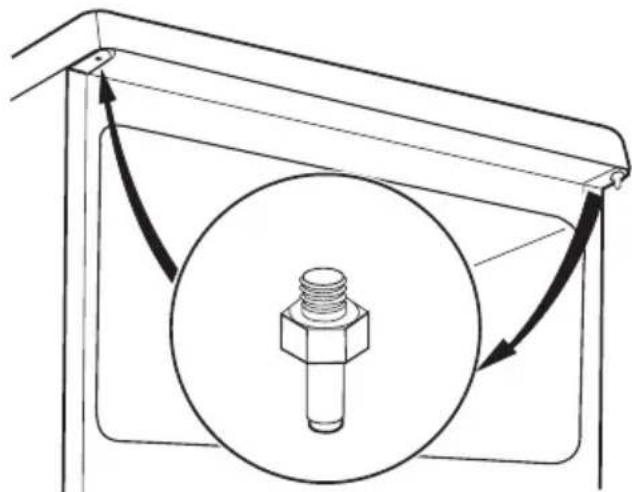

7. Schrauben Sie den oberen Haltebolzender Tur los.

8. Schrauben Sie den Bolzen auf der anderen Seite ein.

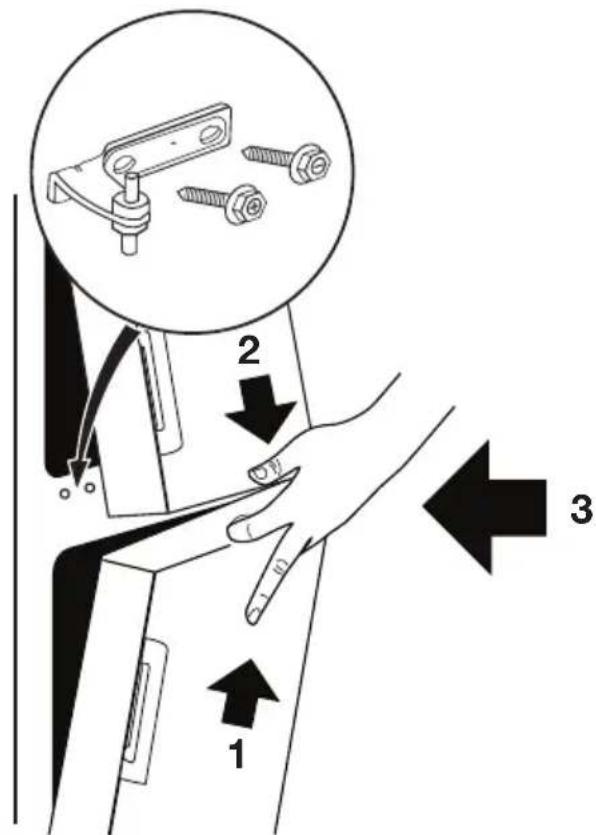

9. Setzen Sie die Türen auf die Bolzen und sichern Sie diese. Installieren Sie das Scharnier.

10. Setzen Sie die im Zubehörbeutel mitgelieferten Bohrungsabdeckungen auf der gegenüber liegenden Seite ein.

11. Ziehen Sie das Scharnier fest. Vergewis- sern Sie sich, dass alle Turen korrekt ausgerichtet sind.

1. Bauen Sie den Griff aus und wieder ein 20) auf der gegenüber liegenden Seite.
2. Das Gerät wieder an seinen Standort schieben, eben ausrichten und mindestens vier Stunden lang nicht laufen lasen. Dann das Gerät an die Stromversorgung anschließen.

Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.
  Die Tur korrekt offen und schlieBt.

Falls die Umgebungstemperatur niedrig ist (z.B. im Winter), ist es möglich, dass die Türdichtung nicht richtig am Gerät anliegt. In thisem Fall kann auf die natürliche Anpassung der Dichtung gewartet oder dieser Vorgang beschleunigt werden, indem sie mit einem Haartrockner erwartt wird.

Falls Sie die oben beschriebenen Tätigkeiten nicht selbst durchführten möchten, wenden Sie sichitte an ihren Kundenbetreu. Der

Kundenbetreuer wird den Umbau der Türendann zu ihren Lasten durchfuhren.

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu diesen Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihrhes Hausanschlusses nicht geerdet sein sollte, lessen Sie das Gerätitte gemäß den geltenden Vorschriften erden und Fragen Sie dazu einen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

Hinweise zum Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these

Produkt schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Products erhalten Sie von Ihr dem Rathaus, Ihr Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sieitte unseren Onlineshop unter: www.electrolux.at
